Двухполярный импульсный блок питания своими руками. Схема двухполярного блока питания с регулировкой тока: особенности конструкции и сборки

Как собрать двухполярный блок питания с регулировкой тока. Какие компоненты нужны для схемы. Как работает регулировка напряжения и тока. На что обратить внимание при сборке.

Содержание

Основные компоненты двухполярного блока питания с регулировкой тока

Для сборки двухполярного блока питания с регулировкой тока понадобятся следующие основные компоненты:

  • Трансформатор с двумя вторичными обмотками
  • Выпрямительный мост или диодная сборка
  • Фильтрующие конденсаторы большой емкости
  • Микросхемы стабилизаторов напряжения (например, LM317/LM337)
  • Потенциометры для регулировки напряжения и тока
  • Транзисторы для усиления выходного тока
  • Резисторы, конденсаторы и другие вспомогательные компоненты

Принцип работы схемы регулировки напряжения и тока

Регулировка выходного напряжения осуществляется с помощью потенциометра в цепи обратной связи стабилизатора напряжения. Изменение сопротивления потенциометра приводит к изменению опорного напряжения и, соответственно, выходного напряжения стабилизатора.


Для регулировки тока используется отдельная схема ограничения, которая контролирует падение напряжения на токоизмерительном резисторе. При превышении заданного тока схема начинает уменьшать выходное напряжение, ограничивая ток нагрузки.

Особенности сборки двухполярного блока питания

При сборке двухполярного блока питания с регулировкой тока необходимо обратить внимание на следующие моменты:

  • Правильный выбор мощности трансформатора с учетом максимальной нагрузки
  • Качественная фильтрация выпрямленного напряжения
  • Надежное охлаждение регулирующих элементов (стабилизаторов и транзисторов)
  • Точный подбор номиналов резисторов в схемах регулировки
  • Экранирование чувствительных цепей для уменьшения помех

Преимущества двухполярного блока питания с регулировкой тока

Двухполярный блок питания с регулировкой тока обладает следующими преимуществами:

  • Возможность получения как положительного, так и отрицательного напряжения
  • Плавная регулировка выходного напряжения в широком диапазоне
  • Защита от перегрузки по току
  • Стабильность выходных параметров при изменении нагрузки
  • Универсальность применения для питания различных устройств

Варианты схем двухполярных блоков питания

Существуют различные варианты схем двухполярных блоков питания с регулировкой тока, отличающиеся используемыми компонентами и диапазоном выходных параметров:


  • На дискретных элементах с использованием операционных усилителей
  • На специализированных микросхемах стабилизаторов (например, LM723)
  • С цифровым управлением на микроконтроллере
  • С импульсным преобразованием для повышения КПД

Выбор конкретной схемы зависит от требуемых характеристик и имеющейся элементной базы.

Настройка и проверка работоспособности блока питания

После сборки двухполярного блока питания с регулировкой тока необходимо выполнить его настройку и проверку:

  • Проверить отсутствие короткого замыкания в силовых цепях
  • Настроить пределы регулировки напряжения
  • Откалибровать схему ограничения тока
  • Проверить стабильность выходного напряжения при изменении нагрузки
  • Измерить уровень пульсаций выходного напряжения
  • Протестировать работу защиты от перегрузки

Применение двухполярных блоков питания

Двухполярные блоки питания с регулировкой тока находят широкое применение в различных областях:

  • Для питания операционных усилителей и аудиотехники
  • В лабораторных исследованиях и разработке электронных устройств
  • Для тестирования и настройки радиоэлектронной аппаратуры
  • В системах автоматики и управления
  • Для питания маломощных электродвигателей

Меры безопасности при работе с блоком питания

При работе с двухполярным блоком питания необходимо соблюдать следующие меры безопасности:


  • Использовать качественную изоляцию сетевых цепей
  • Обеспечить надежное заземление корпуса устройства
  • Не превышать максимально допустимые значения тока и напряжения
  • Избегать случайных замыканий выходных клемм
  • Не касаться токоведущих частей при включенном питании

Соблюдение этих мер позволит безопасно эксплуатировать двухполярный блок питания с регулировкой тока.


Сборка двухполярного блока питания для усилителя звука


Приветствую, Самоделкины!
В сегодняшней инструкции будет затронута тема питания, а точнее двухполярного питания. Ведь для питания тех же усилителей мощности звуковой частоты, обладающих довольно неплохими характеристиками, иногда необходим не однополярный источник питания, а двухполярный. В качестве двухполярного источника питания часто применяются трансформаторы, у которых имеется выход от средины обмотки.



Но зачастую такие трансформаторы, пригодные для использования в качестве двухполярного источника питания, стоят мягко сказать не так уж и дешево, и к тому же их бывает не так уж просто найти, не во всех магазинах, торгующих радиотоварами, можно встретить такие трансформаторы. Если вам нужно, но под рукой нет двухполярного источника питания, то его можно собрать из двух однополярнных.


Поэтому, автор YouTube канала «Radio-Lab», разобравшись в этом вопросе сам, решил показать, как своими руками можно собрать бюджетный и к тому же довольно простой вариант двухполярного источника питания на базе двух однополярных блоков питания.
Для повторения данного проекта понадобятся два совершенно одинаковых импульсных блока питания.


Данные блоки питания подключаются к сети с переменным напряжением 220В. Выходные характеристики у них следующие: напряжение на выходе составляет 24В, максимальный ток 4А.

Оба этих однополярных блока питания нам предстоит соединить так, чтобы на выходе у нас получился один, но уже двухполярный блок питания.
Итак, теперь давайте разберем, как же правильно все подключить, чтобы на выходе получилось полностью рабочее устройство. На изображении ниже представлена схема подключения упомянутых выше однополярных блоков питания. Взглянув на нее, вы убедитесь, что она предельно простая.

Обозначения полярности плюса (+) и минуса (-) нарисованы возле соответствующих клеммников на платах блоков питания.

Первым делом давайте соединим плюс (+) и минус (-) выходов обоих блоков питания. Таким вот нехитрым образом мы получим ту самую среднюю точку, которая нам необходима.


В результате проделанной работы у нас остаются контакты плюс (+) и минус (–) питания на разных блоках, на которых будет соответственно плюс (+) и минус (-) будущего двухполятного источника питания.

Также нам понадобится вот такой провод с вилкой:

Данный провод, как вы уже наверное догадались, послужит нам для подключения сборки к сети переменного напряжения 220В.
Следующим шагом необходимо подключить в параллель провода на обоих блоках питания по контактам для подключения блоков к сети с напряжением 220В. Здесь важно, чтобы провода не перекрещивались между собой.


Затем к одному блоку питания припаяем тот самый провод с вилкой, посредством которого будем подключать устройство в сеть.


Все готово, однополярные блоки питания запараллелены по питанию от сети 220В. После проделанной работы мы имеем один двухполярный блок питания.

Как и говорилось в начале статьи – тут все предельно просто, главное в этом деле не торопиться и быть предельно внимательным, чтобы ничего не перепутать.
И да, не стоит также забывать и о риске поражения электрическим током, ведь сетевое напряжение 220В является довольно высоким напряжением и здесь обязательно необходимо помнить о правилах техники безопасности и соблюдать их.
Все еще раз проверяем и, если все правильно, подключаем вилку к сети 220В.

Как видим, на обоих блоках питания засветились светодиодные индикаторы, это сигнализирует о том, что питание есть. Замеры показали примерно 24В в каждом плече, а общее напряжение составило почти 48В соответственно.

Работы по сборке двухполярного блока питания полностью завершены, можно приступать к тестам. Чтобы протестировать собранное устройство, давайте попробуем запитать данным блоком питания усилитель на микросхеме TDA7294.


Для питания данного усилителя как раз необходим двухполярный блок питания, к тому же и по напряжению тут все подходит.

Предварительно необходимо подключить провод на вход усилителя. Он необходим для подачи звукового сигнала.

По питанию же все предельно просто. Подключение следующее: три провода с блоков питания подключаются на контакты питания усилителя. Тут нет абсолютно ничего сложного, просто соблюдаем полярность. Хотя в данном случае нужно не перепутать только провод средней точки, а на плате усилителя присутствует диодный мост, который в таком случае будет работать просто как защита от переполюсовки и просто нужно по бокам среднего провода подключить провода плюса и минуса питания.


На выход усилителя подключаем тестовую колонку, думаю многим (в частности подписчикам и зрителям YouTube канала «Radio-Lab») уже знакомую.

Все подключено, проверяем еще раз, и теперь можно подключить в сеть 220В блоки питания.

Все включилось, реакция при прикосновении ко входу усилителя присутствует, что есть хорошо, и теперь осталось подать звуковой сигнал на вход усилителя. В качестве источника звукового сигнала будет служить смартфон.

При подключении смартфона, цепь по входу усилителя замыкается, и гул исчезает.

Далее автор включает тестовую музыку. Более подробно о процессе сборке и тестировании собранного устройства смотрите в оригинальном видеоролике автора:


На минимальном уровне громкости все отлично, посторонние шумы отсутствуют. Как вы могли убедиться, усилитель на микросхеме TDA7294 нормально работает и играет при питании от собранного нами двухполярого блока питания из двух одноплярных.

Если взглянуть на готовое устройство через тепловизор, то можно обнаружить места более сильного нагрева.

По аналогии двухполярный блок питания можно собрать из других импульсных или трансформаторных блоков питания и даже на аккумуляторах с подходящим напряжением.
Таким блоком питания можно запитать, например, тот же усилитель звука, лаборатоный блок питания или любое другое устройство, которому необходимо двухполярное питание. Такой двухполярный блок питания на импульсных блоках питания будет стабилизированным с минимальными просадками по напряжению под нагрузками и с защитой от короткого замыкания. Так же такой собранный блок питания может быть дешевле трансформатора. Но сильно дешевые блоки питания покупать не нужно, т.к. они могут иметь на выходе помехи и в итоге эти помехи вы будете слышать в колонках. А на сегодня это все. До новых встреч!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема импульсного блока питания для усилителя

Импульсный блок питания, обеспечивающий двухполярное напряжение +/-50В мощностью до 300 Вт, предназначен для применения в усилителях звука, сабвуферах аудиокомплекса, либо лабораторных БП повышенной мощности (например на базе такого модуля с Алиэкспресс). Эта относительно простая схема импульсного БП собрана в основном из радиоэлементов взятых из старых блоков питания AT/ATX.


Принципиальная схема преобразователя 220/2х50В

Схема самодельного импульсного БП для УМЗЧ

Трансформатор инвертора был намотан на ферритовом сердечнике ETD39. Моточные данные практически не отличаются, только выходные обмотки немного домотаны под увеличение вольтажа. Транзисторы ключевые — мощные IRFP450. Драйвер — популярная микросхема TL494. Питание осуществляется через специальный стабилизатор. В нём резистор пусковой с выпрямленным напряжением сети заряжает конденсатор питания, на котором, когда напряжение достигнет порога, включится стабилизатор, запустив драйвер. Он будет питаться только в моменты накопления энергии на конденсаторе, а после запуска преобразователя, питание драйвера возьмет на себя дополнительная обмотка трансформатора. Принцип работы такого варианта запуска известен давно и используется в популярной м/с UC384x.

Печатная плата

Силовой каскад

Еще одна особенность схемопостроения БП — управление полевыми транзисторами. Тут нижний по схеме IRFP450 управляется прямо с выхода драйвера, а верхний с помощью небольшого трансформатора.

Кроме того, система была оснащена защитой по току, отслеживая ток нижнего полевика, используя его сопротивление Rdson.

Результаты испытания БП

Готовый блок питания — плата с деталями

На практике, удалось получить около 100-150 выходной мощности на 4 омных АС. Напряжение +/-50В выставляется резистором P1 10к. Конечно оно может принимать любые значения, в зависимости от применяемой схемы УНЧ. В настоящее время система работает в составе самодельного двухканального транзисторного УМЗЧ.


Двуполярный ИИП для УМЗЧ — Меандр — занимательная электроника

Предлагается схема простого двуполярного импульсного источника питания для УМЗЧ. В основе данного источника питания находится специализированная микросхема — драйвер IR2153.

IR2153 – улучшенная версия драйвера IR2155 и IR2151, которая содержит драйвер высоковольтного полумоста с генератором аналогичным промышленному таймеру NE555 (К1006ВИ1). IR2153 отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами. Функция выключения в данном устройстве совмещена с выводом СТ, при этом выключение обоих каналов происходит при подаче управляющего сигнала низкого уровня.

Кроме того, формирование выходных импульсов связано с моментом пересечения увеличивающегося напряжения на Vcc порога схемы блокировки от понижения напряжения, тем самым была достигнута более высокая стабильность импульсов при запуске.

Стойкость к шумам была значительно улучшена за счет уменьшения скорости изменения тока драйверов (di/dt) а также за счет увеличения гистерезиса схемы блокировки от понижения напряжения (до 1В). Наконец, существенное внимание было уделено повышению стойкости защелок и обеспечению всесторонней защиты от электростатических разрядов на всех выводах.

Документация на микросхему IR2153

Принципиальная схема импульсного источника питания представлена на рис. 1.

Рис. 1

Детали подобраны так, что частота импульсов генерируемых микросхемой составляет 40 кГц.

Мощность источника в основном зависит от параметров трансформатора. При использовании трансформатора ETD39 можно получить около 400 Вт мощности.

Печатная плата показана на рис. 2.

Рис. 2

Детали для сборки источника питания:

Конденсаторы0.47 мкф 400В Переменка 1шт
0.15 мкф 400B Переменка 1шт
0.68 мкф 400в Неполярный 1шт
470 мкф 200в Электролит 2шт
100 мкф 16в Электролит 1шт
910 пф 50в Многослойный 1шт
0.47 мкф 50в Многослойный 3шт
1000 пф 50в Многослойный 1шт
1.0 мкф 250в Неполярный 1шт
2200 мкф 50в Электролит 2шт
Резисторы100 кОм 1Вт 2шт
18 кОм 1Вт 3шт
27 Ом 1Вт 2шт
100 Ом 2Вт 1шт
ТранзисторыIRF740 2шт
МикросхемаIR2153 1шт
ДиодыFR207 2шт
MBR20200CT 2шт
GBU25M 1шт
ТрансформаторETD 39 или любой другой из БП ATX

Печатная плата в формате . lay:

[hidepost] Скачать [/hidepost]

Сетевой импульсный блок питания +-25В для УМЗЧ (IR2151, IRF740)

Принципиальная схема сетевого импульсного источника питания для УНЧ, выходное напряжение +-25В при токе до 4,5А (примерно 200Вт). Схема собрана на микросхеме IR2153 и транзисторах IRF740. Приведены полезные советы по сборке и наладке устройства.

Хочу предложить небольшой обзор по данной схеме. Как-то была нужда собрать человеку простенький УНЧ, был найден корпус от старого предусилителя «радиотехника».

Места в корпусе много, но уместить сетевой трансформатор не получилось, корпус оказался по высоте маловат. Было решено собрать импульсный блок питания на микросхеме ir2153, как раз одна валялась без дела.

Принципиальная схема

Изначально за основу была взята схема с [1] — настоятельно рекомендую не собирать так как там предложено, иначе можно устроить пожар или взрыв, схема с фатальной ошибкой и не одной.

Рис. 1. Схема импульсного блока питания, взятая за основу.

Исправил ошибки на той схеме и добавил еще несколько элементов (показаны красными стрелками), чтобы данный импульсник был годен для питания УНЧ.

Рис. 2. Схема импульсного блока питания для УМЗЧ мощностью до 200Вт.

В первой схеме основная ошибка — нет разделительного конденсатора между полевыми транзисторами и трансформатором, без этого конденсатора транзисторы сразу же взорвутся при включении, или через пару минут как раскалятся…

У микросхемы IR2153 первый вывод — это плюс питания, поскольку напряжение на выводе 1 микросхемы в пределах 16-18 вольт то конденсатор должен быть на порядок выше по напряжению, а не впритык как указано на первоначальной схеме — на 16В. Можно установить конденсатор на напряжение 25В, я поставил на 35В.

Идем дальше, запитывать микросхему так как указано на первоначальной схеме через диод и резистор в 18К, нельзя!! Посмотрите как запитывается микросхемы IR2153 у меня (рисунок 2), а не непосредственно от переменки 220вольт (рисунок 1).

В схеме на рисунке 1 скачек напряжения в сети сразу же приведет к сгоранию микросхемы, хорошо если просто работать все перестанет, а так опять же взорвутся транзисторы.

Вот эти три ошибки на схеме с рисунка 1 могут привести к очень печальным последствиям!

Детали и конструкция

Дроссель фильтра по питанию 220 Вольт (Др1) взят из импульсного БП от телевизора, подойдет любой с учетом того какую мощность желаете получить… Варистор — любой на 10 ом, только не от зарядки для телефона и подобных маломощных импульсных БП.

Индуктивность по 25 Вольтам (L) взята от компьютерного БП на 450ватт, лишние обмотки были смотаны — оставляем только те что намотаны толстым проводом.

Высокочастотный трансформатор Tr1 взят оттуда же, подробно остановлюсь на его намотке с нуля. Разобрать такой трансформатор не расколов феррит достаточно сложно. Чтобы упростить задачу, нужно положить его на плиту и нагреть до сотни градусов, иными словами как только капелька воды на феррите будет кипеть — значит можно разбирать.

При таком нагреве, клей становится мягким и половинки феррита легко вытаскиваются из каркаса с обмоткой. При намотке трансформаторов в импульсных схемах рекомендуют мотать обмотки несколькими проводами — до 8 штук одновременно.

Делать так совсем не обязательно, первичную обмотку I мотал одним эмалированным медным проводом диаметром 0,45 мм — 49 витков. Вторичные обмотки II и III мотал двумя проводами диаметром 0,8 мм — по 8 витков в каждой.

Диоды выпрямителя ставим быстродействующие — из отечественных подойдут КД213 или КД212. У последних ток нагрузки по справочнику — 1А, а у КД213 — 10А. Подойдут диоды с граничной рабочей частотой 100кгц.

Вместо транзистора IRF740 можно поставить IRF840 и им подобные. Радиатор под транзисторы можно поставить в два раза меньше, при полной длительной нагрузке транзисторы греются не очень сильно — на ощупь градусов 45. Транзисторы обязательно нужно ставить на радиатор через изолирующие прокладки.

Вместо диодов RL205 можно поставить любой диодный мост с максимальным постоянным обратным напряжением 600В и максимальным постоянным прямым током 6А.

Переходная емкость (0,1мкФ) между транзисторами и трансформатором должна быть обязательно на напряжение 630В!

С указанными номиналами данная схема обеспечивает выходную мощность примерно 200 Вт при токе до 4,5А.

Печатку к схеме БП не делал — сразу рисовал на текстолите. У каждого детали и их варианты расположения могут быть разные. Схема простая и нарисовать свою печатку не составит большого труда.

Вот что получилось у меня:

Рис. 3. План моей печатной платы для импульсного сетевого блока питания.

Как видно из наброска, вместо разделительного конденсатора между транзисторами и трансформатором у меня установлены три штуки. Пришлось так поступить поскольку как не было одного на нужное напряжение, в итоге собрал из разных конденсаторов с общей емкостью в 0,5мкФ.

Самый идеальный вариант будет — 1мкФ на 630В. Но все работает вполне нормально и с емкостью на 0,1мкФ и с емкостью на 0,5мкФ.

Рис. 4. Готовая печатная плата для импульсного источника питания (вид со стороны соединений).

Рис. 5. Готовая плата импульсного источника питания (вид со стороны деталей).

Рис. 6. Самодельный сетевой импульсный блок питания для УМЗЧ.

Рис. 7. Внешний вид сетевого импульсного БП для усилителя мощности НЧ.

Налаживание

После сборки схемы, первое включение делаем через лампочку на 220В 60Вт, включенную последовательно с блоком питания.

Если при сборке не было сделано ошибок и замыканий, то при включении лампочка должна кратковременно вспыхнуть и потухнуть — это говорит о том, что все собрано правильно и КЗ в схеме нет.

Можно на низкую сторону в качестве нагрузки включить лампу на подходящее напряжение и дать поработать схеме минут пять. Если ничего не задымилось, то можно убирать лампу на 220 и пользоваться готовым БП.

Если же лампа включенная в разрыв питания 220В при первом включении горит и не тухнет — значит в схеме есть неисправность.

Рис. 8. Импульсный блок питания установлен в корпус с усилителем НЧ.

Рис. 9. Плата УНЧ и блока питания к нему в корпусе от предусилителя Радиотехника (фронтальный вид).

Рис. 10. Плата УНЧ и блока питания к нему в корпусе от предусилителя Радиотехника (тыловой вид).

В качестве дополнения: схема УНЧ взята из [2].

Рис. 11. Схема УНЧ с выходной мощностью 60Вт при нагрузке 4 Ома и питании +-28В.

Автор: Сэм. dimka.kyznecov[собачка]rambler.ru

Литература:

  1. radiostroi.ru/pitan776/57-impblokpitkomp
  2. А. Агеев — Усилительный блок любительского радиокомплекса. Журнал Радио за 1982 год, номер 8.

▶▷▶▷ схема двухполярного блока питания с регулировкой по току

▶▷▶▷ схема двухполярного блока питания с регулировкой по току
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:28-03-2019

схема двухполярного блока питания с регулировкой по току — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Блок питания двухканальный tehnoobzorcom › … › Питание Сборка его своими руками оправдана, ведь покупка готового источника питания не всем по карману — цены на них слишком высоки, особенно на устройства с регулируемым напряжением Схема лабораторного БП: от простейшего до мощного с легкой elquantaru › Советы электрика Схема двухполярного блока Блоки питания с регулировкой по напряжению помогут решать Двухполярный Лабораторный Блок Питания — Дайте схему! — Форум forumcxemnet/indexphp?/topic/163384 Cached доброго времени суток дайте схему двухполярного блока питания В идеале схема с печатной платой Трансформатор есть со средней точкой напряжение 23-13-0-13 Двух-полярный лабораторный блок питания своими руками — Блоки vprlru/publ/istochniki_pitanija/bloki_pitanija/dvukh Cached Имейте в виду, что для данного блока питания необходим трансформатор с двумя раздельными вторичными обмотками Лабораторный блок питания от 0 — 30 Вольт от 0,002 — 3 А wwwradioingenerru/laboratornyj-blok-pitaniya Cached Перед началом сборки блока питания необходимо найти все элементы и разделить их по группам Для начала установите гнёзда для ICs и выводы для внешних связей и припаяйте их на свои места Двухполярный блок питания | rcl-radioru rcl-radioru/?p=6144 Cached На рисунке представлена схема двухполярного блока питания с раздельной регулировкой напряжения в пределах от 0 до 12В Максимальный выходной ток 1А Схема двухполярного лаболаторного блока питания| Обозначения gerdensytesnet/2013/07/shema-dvuhpolyarnogo Cached Добрый день ищу схему двухполярного бп 0 20 в можно и до 30 в с хорошей защитой от кз с плавной регулировкой защиты по току Блок питания для настройки усилителей | 2 Схемы 2shemiru/blok-pitaniya-dlya-nastrojki-usilitelej Cached Тем, кто профессионально занимается изготовлением или ремонтом УНЧ, рекомендуем собрать эту схему безопасного источника двухполярного питания с защитой от перегрузки по току , который специально предназначен для Схемы для сборки своими руками | 2 Схемы — Part 9 2shemiru/category/schematic/page/9 Cached Тем, кто профессионально занимается изготовлением или ремонтом УНЧ, рекомендуем собрать эту схему безопасного источника двухполярного питания с защитой от перегрузки по току , который LM317 и LM317T схемы включения, datasheet, характеристики led-obzorru/lm317-lm317t-shemyi-vklyucheniya-datasheet Cached Схема с предварительным стабилизатором блока питания применяются стабилизаторы Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 527 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • В основу предлагаемого блока питания (БП) положено несколько публикаций последних лет в журналах «Ра
  • дио» (1 — 7). Возможность «снятия» напряжения с питаемого устройства без отсоединения проводов питания к схеме; Лабораторный источник питания. Информационно-справочный ресурс — обеспечении охранной и
  • ия к схеме; Лабораторный источник питания. Информационно-справочный ресурс — обеспечении охранной и пожарной безопасности: выставки, право, обучение, интервью, статьи, объявления о работе, каталог специализированного оборудования. …8 ÷ 12 V a.c. UMB-A012 35689 1 0,075 1 230 V a.c. UMB-A230 35690 1 0,075 1 Параметры Тип UMZ-.., UMB-.. Сертификационные знаки Питание… Интернет-версия журнала quot;Stereoamp;Videoquot;. Каталог аудио- и видеотехники. Анонсы ближайших номеров журнала, сравнительные тесты, путеводитель по ценам в магазинах. Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. 1. Блок питания IBM 94Y6669. Количество RAID-контроллеров – 2 Уровни RAID 0,1,3,5,6,10,50 Тип RAID – аппаратный Кеш контроллера – 1Гбна контроллер / 2Гб на систему Резервное питание кеша – технология Battery-free protection. ..

объявления о работе

6

  • кто профессионально занимается изготовлением или ремонтом УНЧ
  • рекомендуем собрать эту схему безопасного источника двухполярного питания с защитой от перегрузки по току
  • кто профессионально занимается изготовлением или ремонтом УНЧ

схема двухполярного блока питания с регулировкой по току — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 45 600 (0,45 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу схема двухполярного блока питания с регулировкой по току Другие картинки по запросу «схема двухполярного блока питания с регулировкой по току» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Регулируемый двухполярный источник питания, схемы, купить Сохраненная копия В статье мы рассмотрим схемы двухполярного источника питания для порождая в катушке ток , направление которого показывает положение этой от 150 Вт и более – построение импульсного блока питания с регулировкой , ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ — радиосхемы radioskotru › Схемы источников питания Сохраненная копия Схемы и радиоэлектроника: ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С Чтобы иметь возможность регулировать ваходной ток в широких пределах, вместо Схема лабораторного БП: от простейшего до мощного с легкой Сохраненная копия 1 Простое устройство; 2 Регулируемый блок питания ; 3 Двухполярный блок разные величины выходного напряжения;; Если регулировать также ток , ‎ Простое устройство · ‎ Регулируемый блок · ‎ Двухполярный блок Двух-полярный лабораторный блок питания своими руками vprlru/publ/istochniki_pitanija/bloki_pitanija/dvukh_poljarnyj/11-1-0-65 Сохраненная копия Похожие Хороший промышленный двухполярный лабораторный блок питания доступен не Она обеспечивает регулировку по напряжению 0-30В, ограничение по току в Да, кстати схема этого блока питания одно- полярная, так что для 1Kw, Ldo, Двухполярный 2 Х 0-50В _ 0-10А Лабораторный Бп forumcxemnet › › Аналоговые блоки питания и стабилизаторы напряжения Сохраненная копия Похожие 16 сент 2013 г — 1Kw, Ldo, Двухполярный 2 Х 0-50В _ 0-10А Лабораторный Бп Регулировка ограничения тока в диапазоне 0-10А 3 При максимальном токе 10А получаем рассеиваемую мощность 15-20 Ватт В принципе, можно Осуществлённая по схеме ограничению тока защита от перегрузи и к/з Регулируемый БП на LM317 и транзисторе : чем питать 10 мая 2018 г Лабораторный блок питания ДВУХ ПОЛЯРНЫЙ 4 окт 2016 г Двухполярный Лабораторный Блок Питания 22 мая 2016 г Лабораторный Блок Питания 0-40В — Аналоговые блоки 25 мар 2012 г Другие результаты с сайта forumcxemnet Двухполярный блок питания с регулировкой напряжения | Все rustasteru/dvukhpolyarnyjj-blok-pitaniya-s-regulirovkojj-napryazheniyahtml Сохраненная копия 31 янв 2018 г — Двухполярный блок питания с возможностью регулировки напряжения, без защиты по току и без защиты от КЗ В голове промелькнула советская схема регулируемого блока питания на транзисторах РадиоКот :: Лабораторный источник питания Сохраненная копия разумеется, регулируемый, причем регулировать не только напряжение, но и ток , Ну, не жадничая особо — напряжение — от 0 до 40 Вольт, ток — от 0 до 3 Ампер Схема полностью на транзисторах, причем на транзисторах самых использовать этот блок питания не как один двухполярный , а как два Двухполярный лабораторный блок питания своими руками radio-stvru/nachinayushhim/dvuhpolyarnyiy-laboratornyiy-blok-pitaniya Сохраненная копия Похожие питания“: На всякий случай еще раз привожу схему блока питания : Доброго дня Илья! Да, регулировки по току здесь нет, да она и не нужна Сборка блока питания с регулировкой тока/напряжения — 2 Схемы Сохраненная копия Рейтинг: 5 — ‎4 голоса 21 дек 2018 г — Вот очередная версия лабораторного блока питания с напряжением от 0 до 30 В Схема ИП с регулировкой тока и напряжения Блок питания 24В 1А на микросхеме · Лабораторный блок питания двухполярный Видео 38:24 Двухполярный лабораторный блок питания 0-30В*5А zxDTSxz YouTube — 15 нояб 2016 г 7:13 Лабораторный двухполярный блок питания с ограничением по току Radio-Kits Donbass YouTube — 10 янв 2015 г 8:24 СХЕМЕ лабораторного БЛОКА ПИТАНИЯ 1 — 30 V Любамир Катаров YouTube — 25 дек 2015 г Все результаты Лабораторный блок питания своими руками 0-30В 0-5А — Блоки cxemamy1ru › Все схемы › Источники питания Сохраненная копия 31 янв 2018 г — Лабораторный блок питания своими руками 0-30В 0-5А — Еще на сайте вы найдёте 0 В По сути, схема лабораторного блока питания дополнилась лишь небольшим С помощью Р1 начинаем регулировать ток Схемы блоков питания Подборка схем и конструкций блоков wwwtexnicru/konstr/pitalohtm Сохраненная копия Похожие Огромная подборка радиолюбительских схем блоков питания и различных от 1 до 35 В и которой не боится больших токов нагрузки, поскольку введена токовая защита БП и главное она не требуют почти никакой настройки и регулировки Конструкция двухполярного импульсного блок питания Схема лабораторного блока питания с описанием его работы и wwwtexnicru/konstr/pitalo/pit2html Сохраненная копия Похожие Схема лабораторного блока питания с регулировкой напряжения от 1 до 40 вольт откроется и тем замкнет базовую цепь VT2, лимитируя нагрузочный ток на выходе блока питания Лабораторный двухполярный БП Стабилизированный лабораторный блок питания 0-30В 0,002-3А › Практика › Блоки питания Сохраненная копия Похожие 26 мая 2012 г — Плавная регулировка выходного напряжения 4 Потенциометром Р1 устанавливаем напряжение, Р2 — ток Несмотря на простоту схем импульсных блоков питания , описанных в предыдущих частях серии, M5230L — малошумящий двухполярный стабилизированный блок питания Блок питания: с регулировкой и без, лабораторный, импульсный vopros-remontru/elektrika/blok-pitaniya/ Сохраненная копия Похожие Сделать блок питания своими руками имеет смысл не только увлеченному радиолюбителю Поз 4 – двухполярный по схеме параллельного удвоения Дает без Максимальный ток нагрузки этой схемы всего 40мА, но КСН на Блок питания двухканальный — Технообзор Сохраненная копия 7 дек 2013 г — Схема двухполярного блока питания Для устройств, требующих больший выходной ток , смотрите схему увеличения их мощности Лабораторный двухполярный блок питания — РАДИО для ВСЕХ radio-kitsucozru/index/laborat_2_kh_poljarnyj_bp/0-13 Сохраненная копия Похожие Лабораторный двухполярный блок питания с раздельной регулировкой по каждому каналу и уровнем ограничения по току от 0 до 2А с индикацией не более 24В ;-( (это моё мнение и может не совпадать с авторами схемы ) Лабораторный блок питания от 0 — 30 Вольт от 0,002 — 3 А › Источники питания и зарядные устройства Сохраненная копия 1 окт 2012 г — Регулировка напряжения, ограничение тока, защита от перегрузки Цепь также включает электронный ограничитель по току на выходе, который Схема лабораторного блока питания до 30 Вольт и до 3 Ампер Блок питания — РадиоДом — Сайт радиолюбителей radiohomeru/news/blok_pitanija/1-0-2 Сохраненная копия Похожие При выходном напряжении 3 вольт схема обеспечивает ток в нагрузке до 500 мА, Стабилизированный лабораторный блок питания 12 вольт vip-cxemaorg — Двухполярный лабораторный блок питания Сохраненная копия Напряжение бп 0-30 Вольт Ток срабатывания защиты 0-10 А пуска), но с ними у меня блок питания не заработал и они были удалены из схемы Не найдено: регулировкой Мощный блок питания на напряжение 5-35В и ток 5A-30A и более radiostoragenet/3868-moshchnyj-blok-pitaniya-na-napryazhenie-5-35v-i-tok-5a-30a Сохраненная копия Рейтинг: 5 — ‎5 голосов Напряжение можно регулировать , например можно выставить часто Принципиальная схема мощного блока питания на напряжение 5В-30В и ток 5А, Регулируемый двухполярный блок питания — Схемы источники istochnikpitaniaru/indexfiles/Nov_sxemfiles/2_Nov_sxem/2_Nov_sxem84htm Сохраненная копия Похожие Регулировка выходного напряжения позволяет выбрать оптимальный режим Многие регулируемые двухполярные блоки питания промышленного Они рассчитаны на гораздо больший ток (несколько ампер) и содержат Лабораторный блок питания — Сайт для радиолюбителей radiolubru/page/laboratornyj-blok-pitanija Сохраненная копия Похожие 28 мая 2012 г — Двухполярный лабораторный блок питания (см рисунок ниже) отличается простотой и схема зависимой регулировки блока питания Блок питания лабораторный – схема, как работает и как собрать wwwdiodgidru › Питание Сохраненная копия Перед тем, как сделать лабораторный (ЛБП) блок питания самому, Он будет с высокой степенью эффективности осуществлять регулировку Максимальный входной ток – 3 А Рабочее входное напряжение – 24 В (тип — переменный) Двухполярный блок питания лабораторный Арктика 400 схема Радиоконструктор RP234 Лабораторный двухполярный блок Сохраненная копия Лабораторный двухполярный блок питания У нас очень большой выбор конструкторов и модулей для Схема регулировки отрицательного напряжения и тока работает аналогично Номинальный выходной ток : 02 В; Купить Радиоконструктор RP178 Лабораторный блок питания 12 radio-kitru/product/konstruktor-rp178-laboratornyy-blok-pitaniya-1224-v-0013-a Сохраненная копия ЛБП построен на основе популярной схемы линейного блока питания , с применением доступной малошумящей Регулировка тока происходит через регулировку выходного напряжения, при котором выполняется необходимое ограничение по току Лабораторный двухполярный блок питания 1 655 руб Блок регулирования напряжения и тока для простого — Volt-info Сохраненная копия Схема блока предназначена для регулирования величины напряжения на выходе источника питания и ограничения тока нагрузки Схема хороша тем, что позволяет регулировать напряжение в широких пределах, а также Двухполярное питание из однополярного, или создание средней точки · Блок лабораторные блоки питания irbisreglibnatmru//cgiirbis_64exe?лабораторные%20блоки%20питания Сохраненная копия Простой лабораторный блок питания 120 В с регулируемой токовой защитой имеет ручную регулировку выходного напряжения и встроенную защиту по току , порог и Аннотация: В данной статье предложена схема встраиваемого двухполярного регулируемого лабораторного блока питания в Стабилизированные источники питания — Electrikinfo electrikinfo/main/praktika/771-stabilizirovannye-istochniki-pitaniyahtml Сохраненная копия Похожие Вот тогда разрабатывают монтажные платы, корпус и блок питания В процессе Как правило, это блок с регулированием выходного напряжения, и обеспечивающий достаточный ток Иногда Там же указаны и пределы регулировки напряжения Схема двухполярного регулируемого блока питания Блоки питания — RadioMaster radiomasterorg › Схемы › Источники питания Сохраненная копия Похожие Блок питания имеет плавную регулировку ограничения по току Эта несложная схема позволяет получить хороший коэффициент стабилизации и Двухполярный стабилизированный блок питания 2х44 Вольт, 4 А на канал Схема простого блока питания для усилителя мощности Phoenix P Сохраненная копия Рейтинг: 5 — ‎8 голосов Принципиальная схема блока питания для самодельного усилителя низкой обмотки для двуполярного выпрямителя с соединением посередине STAB+REG — стабилизатор напряжения с регулировкой , ток не более 1А; ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ soundbarrelru/pitanie/laborhtml Сохраненная копия Похожие Три схемы лабораторных блоков питания для самостоятельного изготовления Он обеспечивает выходной ток до 2,7 А и снабжен защитой от токовых перегрузок регулировка выходного напряжения — плав ная, в диапазоне 220 В; Схема упрощенного варианта двуполярного стабилизатора, Двуполярный блок питания imolodeccom › Схемы › Источники питания › Блоки питания Сохраненная копия Похожие Рейтинг: 5 — ‎1 голос 5 апр 2014 г — При работе схемы двуполярного блока питания под нагрузкой регуляторы Как было указано, диапазон регулировки напряжения Мощные блоки питания своими руками – Лабораторный блок Сохраненная копия Самодельный блок питания : схемы , инструкции :: SYLru Простое устройство; Регулируемый блок питания ; Двухполярный блок питания Простой блок с регулировкой ; Самодельный регулированный блок на одном транзисторе Предохранители на 25 и 30А в самый раз, так как это номинальный ток , Плата-конструктор регулируемого блока питания, или правильный › Обзоры товаров › Магазины Китая › BangGoodcom Похожие 13 авг 2015 г — Лабораторные блоки питания делятся на три основных типа регулировать выходное напряжение и ток (при такой схеме напряжение и Так как питание операционных усилителей двухполярное , то требуется Универсальный блок стабилизированного питания 2 — Meandersru › Источники электропитания аппаратуры Сохраненная копия Рейтинг: 4,6 — ‎14 голосов Максимальный ток нагрузки – 10 А Схема защиты по току Регулировка выходного напряжения блока питания осуществляется резистором R10 + Схемы регулируемых бп Схема источника питания,блока питания Сохраненная копия ПРОСТОЙ ДВУХПОЛЯРНЫЙ БП С РЕГУЛИРОВКАМИ — схема электрическая Чтобы иметь возможность регулировать ваходной ток в широких Регулируемый источник питания из БП ATX на TL494 Часть 1 — Habr Сохраненная копия 6 мая 2015 г — Для начала пройдемся по схеме БП ATX на контроллере TL494(и его многочисленных клонах) Чтобы сквозной ток свести к минимуму нужен dead time Далее я разработал схему , позволяющую регулировать Схема мощного двухполярного источника питания › Вот схема wwwvotshemaru/225-shema-moschnogo-dvuhpolyarnogo-istochnika-pitaniyahtml Сохраненная копия Похожие 17В, при этом регулировка раздельная Схема мощного двухполярного источника питания в лабораторных условиях (при налаживании или ремонте) различных электронных конструкций, потребляющих высокий ток , таких как сдвоенный двуполярный блок питания — Каталог wwwirlsnarodru/bp/bp36htm Сохраненная копия Похожие При этом увеличивается и ток базы, и коллектора транзистора T1, что приводит к Структурная схема сдвоенного двуполярного источника питания Описание принципа работы схемы электрической принципиальной wwwtecheducatorru/dexius-1198-1html Сохраненная копия Похожие Регулируемый двухполярный блок питания вырабатывает двухполярное Регулировка выходного напряжения позволяет выбрать оптимальный режим Они рассчитаны на гораздо больший ток (несколько ампер) и содержат Двухполярный блок питания | rcl-radioru › Статьи › Трансформаторные ИП Сохраненная копия 5 окт 2014 г — На рисунке представлена схема двухполярного блока питания с в пределах от 0 до 12В Максимальный выходной ток 1А Что позволяет обеспечить регулировку выходного напряжения блока питания обеих Набор для сборки линейного регулируемого БП 60 Вольт 20 Ампер › Обзоры › Блоки питания Сохраненная копия 20 мар 2018 г — Где купить набор для сборки блока питания 60 соединений и подключения элементов индикации и регулировки У нее заявлено 20 Ампер, значит до выпрямителя ток будет уже до 28 Ампер, Две обмотки по 15 Вольт, питание платы двухполярное Блок схема соединения модулей Схеме простого лабораторного блока питания 1 — 30 V Сохраненная копия Похожие 19 апр 2016 г — Дополнительные тэги: лабораторный блок питания 30в лабораторный 0 30в 0 5а схема лабораторного блока питания с регулировкой тока напряжения двухполярный лабораторный блок питания переделка Двухполярный лабораторный блок питания Ничего лишнего Сохраненная копия 16 апр 2016 г — Блок выполнен на tl494 и LM337 в стандартном включении простой двухполярный лабораторный блок питания Напряжение 0-18В при токе 15 А Такая регулировка чрезвычайно удобна конструктивно и позволяет пожалуй, не имеет смысла терять время, разберусь и по схеме Делаем простой лабораторный блок питания на LM-317 Сохраненная копия Похожие 16 окт 2015 г — Схема Блока питания на лм317 Приведенная выше схема позволяет регулировать напряжение на выходе LM-ки от 1,2 до 30 В, при токе до 1,5А Устройство простое в сборке и Довольно много устройств питаются от двухполярного источника В микросхемы LM-317 есть аналог с Оптимальный лабораторный блок питания — Форум про радио Сохраненная копия И на оборот, блокам питания , к примеру, до 60В не нужны большие токи Выношу на ваш суд схему из 4 гальванически развязанных регулируемых блока 0-15В, 5А средняя точка и такой блок можно использовать как двухполярный Что-то, кроме счетверённого резистора регулировки напряжения и Делаю лабораторный блок питания, нужна помощь — Форум про Сохраненная копия Ток ограничен только падением на диодах и внутреннем сопротивлением Обычно есть возможность регулировать выходные напряжения по отдельности, Очень хорошая схема двуполярного лабораторного блока питания [DOC] Лабораторный БП с предрегулированием filesdomcxemru//Электропитание/Лабораторный%20БП%20с%20предрегулир Сохраненная копия Обратите внимание – сигнал для ОС по напряжению – « регулировка Ниже приведена схема модифицированного блока питания на ток в 1 Общая схема каждого канала двухполярного источника питания +-20 В выглядит так: Вместе с схема двухполярного блока питания с регулировкой по току часто ищут двухполярный блок питания своими руками двухполярный блок питания купить двухполярный блок питания на lm317 и lm337 двухполярный лабораторный блок питания купить двухполярный блок питания из однополярного схема двухполярного блока питания на 12 вольт двухполярный блок питания алиэкспресс двухполярный источник питания купить Навигация по страницам 1 2 3 4 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Покупки Ещё Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

В основу предлагаемого блока питания (БП) положено несколько публикаций последних лет в журналах «Радио» (1 — 7). Возможность «снятия» напряжения с питаемого устройства без отсоединения проводов питания к схеме; Лабораторный источник питания. Информационно-справочный ресурс — обеспечении охранной и пожарной безопасности: выставки, право, обучение, интервью, статьи, объявления о работе, каталог специализированного оборудования. …8 ÷ 12 V a.c. UMB-A012 35689 1 0,075 1 230 V a.c. UMB-A230 35690 1 0,075 1 Параметры Тип UMZ-.., UMB-.. Сертификационные знаки Питание… Интернет-версия журнала quot;Stereoamp;Videoquot;. Каталог аудио- и видеотехники. Анонсы ближайших номеров журнала, сравнительные тесты, путеводитель по ценам в магазинах. Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. 1. Блок питания IBM 94Y6669. Количество RAID-контроллеров – 2 Уровни RAID 0,1,3,5,6,10,50 Тип RAID – аппаратный Кеш контроллера – 1Гбна контроллер / 2Гб на систему Резервное питание кеша – технология Battery-free protection…

cxema.org — Двухполярный лабораторный блок питания

Напряжение бп 0-30 Вольт. Ток срабатывания защиты 0-10 А.

Сидел я как-то на работе и решил сделать что-нибудь полезное. Порыскав в интернете в поисках стоящих девайсов, наткнулся на довольно простой блок питания и решил взяться за него.

Автор схемы leokri

Не знаю для чего нужна цепочка VD3,VD2, резистор на 3 кОма и электролит (видимо цепочка мягкого пуска), но с ними у меня блок питания не заработал и они были удалены из схемы. Емкость 20000 мкФ мной была заменена на 10000 мкФ, поскольку на нагрузку в 5 Ампер считаю что этого будет достаточно, да и вряд ли у меня будут такие токи в нагрузке блока питания.

Описания принципа работы схемы: При включении питания происходит заряд емкости конденсатора емкостью 20000 мкФ. Как только конденсатор зарядится, напряжение на выходе начнет расти до той поры, пока не сработает компаратор DA4 операционного усилителя LM324N. Как только напряжение на его 10 ноге превысит напряжение на 9 ножке, компаратор переключится и своим током через светодиод  начнет открывать транзистор VT3. Напряжение на эмиттере транзистора VT1 понизится до заданного значения. Если напряжение на 9 ножке станет больше, чем на 10 компаратор переключится обратно и напряжение на эмиттере VT1 начнет повышаться. Срабатывание компаратора определяется напряжением на 9 ножке, которое выставляется подстроечным резистором на 4,7 к Ома.

Аналогично работает канал токового регулирования, подстройка которого производится подстроечным резистором на 1 кОм.

Вместо двух силовых транзисторов в канал я сделал один, так как для 5 ампер одного КТ827А вполне будет достаточно.

В качестве линейных стабилизаторов напряжения использованы LM7808 и LM7815. Стабилизатор LM7815 запитывался непосредственно с электролитического конденсатора сразу после выпрямительного моста, а стабилизатор LM7808 запитывался с LM7815.

Операционный усилитель LM324N мне в магазине продали такой, что минимальный ток срабатывания на нем 40 мА, пришлось искать операционный усилитель данного типа с лазерной гравировкой, только после этого все стало регулироваться как положено. А второй операционный усилитель я достал из платы управления UPSа, корпус которого был использован.

В качестве шунта я использовал два керамических резистора на 0,1 Ома на 5Wвключенных параллельно друг другу.

Разработав монтажную плату и удостоверившись в работоспособности платы, собрал вторую такую же, чтобы обеспечить второй канал. Плата разрабатывалась в Visio.

Для визуального получения информации о напряжении и токе на блоке питания было решено сделать ампервольтметр на базе контроллера Atiny13Aи дисплея от сотового телефона Nokia 1200, поскольку у меня валялась целая куча этих телефонов.

Вольтметр+амперметр+ваттметр для блока питания

Также как и в случае с платой блока питания, мной были разработана плата для  ампервольтметров и плата под два дисплея, чтобы все влезало в переднюю панель корпуса UPSа.

автор данного девайса pavel-pervomaysk

A JonnS переделал прошивку под большие символы на дисплее

Силовой трансформатор был задействован от того же UPSa. Трансформатор был разобран и перемотан на напряжение 18 Вольт переменки. После выпрямительного моста и конденсатора у меня получилось 25 Вольт постоянки. Если кто будет повторять, то рекомендую намотать две дополнительные обмотки на напряжение 12 Вольт для питания ампервольтметров.

Чтобы коллекторы не замыкались друг с другом была поставлена диэлектрическая пластина, в которой выпилено большое отверстие для транзисторов и на которую были закреплены радиаторы.

На одном из радиаторов закреплены также 2 кренки для запитки ампервольтметров.

Конечный результат получился такой. Второй дисплей инвертированный, поэтому видно хуже, но перепрошивать контроллер было уже лень.)))

Сзади были установлены предохранители для каждого канала в отдельности и оставлены все разъемы. С одного из задних разъемов я питаю свою самодельную паяльную станцию. Очень кстати удобно провода не болтаются по всему полу.

Для программирования контроллеров был собран самый простой, как мне кажется, программатор, который был найден на просторах интернета.

Порыскав на заводе в старом хламе, был найден нужный разъем и сделано такое чудо.

Прошивка без проблем была вшита в контроллер программой Uniprof. Вот пожалуй и все!

Все исходники можно скачать тут

Автор Роман Соболев

Лабораторный блок своими руками, техника сборки

Устройство и принцип работы блока питания

Стремление получить как можно компактнее готовое устройство примело к появлению различных микросхем, внутри которых находятся сотни, тысячи и миллионы отдельных электронных элементов. Поэтому практически любой электронный прибор содержит микросхему, стандартная величина питания которой 3,3 В или 5 В. Вспомогательные элементы могут питаться от 9 В до 12 В постоянного тока. Однако мы хорошо знаем, что розетке переменное напряжение 220 В частотою 50 Гц. Если его подать непосредственно на микросхему или какой-либо другой низковольтный элемент, то они мгновенно выйдут из строя.

Отсюда становится понятным, что главная задача сетевого блока питания (БП) состоит в снижении величины напряжения до приемлемого уровня, а также преобразование (выпрямление) его из переменного в постоянное. Кроме того, его уровень должен оставаться постоянным независимо от колебаний входного (в розетке). Иначе устройство будет работать нестабильно. Следовательно, еще одна важнейшая функция БП – это стабилизация уровня напряжения.

В целом структура блока питания состоит из трансформатора, выпрямителя, фильтра и стабилизатора.

Помимо основных узлов еще используется ряд вспомогательных, например, индикаторные светодиоды, которые сигнализируют о наличие подведенного напряжения. А если в БП предусмотрена его регулировка, то естественно там будет вольтметр, а возможно еще и амперметр.

В данной схеме трансформатор применяется для снижения напряжения в розетке 220 В до необходимого уровня, чаще всего 5 В, 9 В, 12 В или 15 В. При этом еще осуществляется гальваническая развязка высоковольтных с низковольтными цепями. Поэтому при любых внештатных ситуациях напряжение на электронном устройстве не превысит значение величины вторичной обмотки. Также гальваническая развязка повышает безопасность обслуживающего персонала. В случае прикосновения к прибору, человек не попадет под высокий потенциал 220 В.

Конструкция трансформатора довольно проста. Он состоит из сердечника, выполняющего функцию магнитопровода, который изготовляется из тонких, хорошо проводящих магнитный поток, пластин, разделенных диэлектриком, в качестве которого служит нетокопроводящий лак.

На стержень сердечника намотаны минимум две обмотки. Одна первичная (еще ее называют сетевая) – на нее подается 220 В, а вторая – вторичная – с нее снимается пониженное напряжение.

Принцип работы трансформатора заключается в следующем. Если к сетевой обмотке приложить напряжение, то, поскольку она замкнута, в ней начнет протекать переменный ток. Вокруг этого тока возникает переменное магнитное поле, которое собирается в сердечнике и протекает по нему в виде магнитного потока. Поскольку на сердечнике расположена еще одна обмотка – вторичная, то поде действием переменного магнитного потока в ней навидится электродвижущая сила (ЭДС). При замыкании этой обмотки на нагрузку, через нее будет протекать переменный ток.

Радиолюбители в своей практике чаще всего применяют два вида трансформаторов, которые главным образом отличатся типом сердечника – броневой и тороидальный. Последний удобнее в применении тем, что на него достаточно просто можно домотать нужное количество витков, тем самым получить необходимое вторичное напряжение, которое прямопропорционально зависит от количества витков.

Основными для нас являются два параметра трансформатора – напряжение и ток вторичной обмотки. Величину тока примем равной 1 А, поскольку на такое же значение мы возьмем стабилитроны

Продолжаем собирать блок питания своими руками. И следующим порядковым элементом в схеме установлен диодный мост, он же полупроводниковый или диодный выпрямитель. Предназначен он для преобразования переменного напряжения вторичной обмотки трансформатора в постоянное, а точнее говоря, в выпрямленное пульсирующее. Отсюда и происходит название «выпрямитель».

Существуют различные схемы выпрямления, однако наибольшее применение получила мостовая схема. Принцип работы ее заключается в следующем. В первый полупериод переменного напряжения ток протекает по пути через диод VD1, резистор R1 и светодиод VD5. Далее ток возвращается к обмотке через открытый VD2.

К диодам VD3 и VD4 в этот момент приложено обратное напряжение, поэтому они заперты и ток через них не протекает (на самом деле протекает только в момент коммутации, но этим можно пренебречь).

В следующий полупериод, когда ток во вторичной обмотке изменит свое направление, произойдет все наоборот: VD1 и VD2 закроются, а VD3 и VD4 откроются. При этом направление протекания тока через резистор R1 и светодиод VD5 останется прежним.

Диодный мост можно спаять из четырех диодов, соединенных согласно схемы, приведенной выше. А можно купить готовый. Они бывают горизонтального и вертикального исполнения в разных корпусах. Но в любом случае имеют четыре вывода. На два вывода подается переменное напряжение, они обозначаются знаком «~», оба одинаковой длины и самые короткие.

С двух других выводов снимается выпрямленное напряжение. Обозначаются они «+» и «-». Вывод «+» имеет наибольшую длину среди остальных. А на некоторых корпусах возле него делается скос.

После диодного моста напряжение имеет пульсирующий характер и еще непригодно для питания микросхем и тем более микроконтроллеров, которые очень чувствительны к различного рода перепадам напряжения. Поэтому его необходимо сгладить. Для этого можно применяется дроссель либо конденсатор. В рассматриваемой схеме достаточно использовать конденсатор. Однако он должен иметь большую емкость, поэтому следует применять электролитический конденсатор. Такие конденсаторы зачастую имеют полярность, поэтому ее необходимо соблюдать при подключении в схему.

Отрицательный вывод короче положительного и на корпусе возле первого наносится знак «-».

Схема блока питания

Схема содержит в себе микросхему LM324, которая совмещает в себе 4 операционных усилителя, вместо неё можно ставить TL074. Операционный усилитель ОР1 отвечает за регулировку выходного напряжения, а ОР2-ОР4 следят за потребляемым нагрузкой током. Микросхема TL431 формирует опорное напряжение, примерно равное 10,7 вольт, оно не зависит от величины питающего напряжения. Переменный резистор R4 устанавливает выходное напряжение, резистором R5 можно подогнать рамки изменения напряжения под свои нужны. Защита по току работает следующим образом: нагрузка потребляет ток, который протекает через низкоомный резистор R20, который называется шунтом, величина падения напряжения на нём зависит от потребляемого тока. Операционный усилитель ОР4 используется в качестве усилителя, повышая малое напряжение падения на шунте до уровня 5-6 вольт, напряжение на выходе ОР4 меняется от нуля до 5-6 вольт в зависимости от тока нагрузки. Каскад ОР3 работает в качестве компаратора, сравнивая напряжение на своих входах. Напряжение на одном входе задаётся переменным резистором R13, который устанавливает порог срабатывания защиты, а напряжение на втором входе зависит от тока нагрузки. Таким образом, как только ток превысит определённый уровень, на выходе ОР3 появится напряжение, открывающее транзистор VT3, который, в свою очередь, подтягивает базу транзистора VT2 к земле, закрывая его. Закрытый транзистор VT2 закрывает силовой VT1, размыкая цепь питания нагрузки. Происходят все эти процессы за считанные доли секунды.
Резистор R20 стоит взять мощностью ватт на 5, чтобы предотвратить его возможный нагрев при долгой работе. Подстроечный резистор R19 задаёт чувствительность по току, чем больше его номинал, тем большей чувствительности можно добиться. Резистор R16 настраивает гистерезис защиты, рекомендую не увлекаться с повышением его номинала. Сопротивление 5-10 кОм обеспечит чёткое защёлкивание схемы при срабатывании защиты, более большое сопротивление даст эффект ограничения по току, когда напряжение не выходе будет пропадать не полностью.
В качестве силового транзистора можно применить отечественные КТ818, КТ837, КТ825 или импортный TIP42. Особое внимание стоит уделить его охлаждению, ведь вся разница входного и выходного напряжение будет рассеиваться в виде тепла на этом транзисторе. Именно поэтому не стоит использовать блок питания на малом выходном напряжении и большом токе, нагрев транзистора при этом будет максимальным. Итак, перейдём от слов к делу.
На печатной плате добавлен светодиод с резистором, которые не указаны в схеме. Резистор для светодиода подойдёт номиналом 1-2 кОм. Этот светодиод включается при срабатывании защиты. Также добавлены два контакта, обозначенные словом «Jamper», при их замыкании блок питания выходит из защиты, «отщёлкивается». Кроме того, добавлен конденсатор 100 пФ между 1 и 2 выводом микросхемы, он служит для защиты от помех и обеспечивает стабильную работу схемы.

Итак, после сборки схемы можно приступить к её настройке. Первым делом, подаём питание 15-30 вольт и замеряем напряжение на катоде микросхемы TL431, оно должно быть примерно равно 10,7 вольт. Если напряжение, подаваемое на вход блока питания, небольшое (15-20 вольт), то резистор R3 стоит уменьшить до 1 кОм. Если опорное напряжение в порядке, проверяем работу регулятора напряжения, при вращении переменного резистора R4 оно должно меняться от нуля до максимума. Далее, вращаем резистор R13 в самом крайнем его положении возможно срабатывание защиты, когда этот резистор подтягивает вход ОР2 к земле. Можно установить резистор номиналом 50-100 Ом между землёй и выводом крайним выводом R13, который подключается к земле. Подключаем какую-либо нагрузку к блоку питания, устанавливаем R13 в крайнее положение. Повышаем напряжение на выходе, ток будет расти и в какой-то момент сработает защита. Добиваемся нужной чувствительности подстроечным резистором R19, затем вместо него можно впаять постоянный. На этом процесс сборки лабораторного блока питания закончен, можно установить его в корпус и пользоваться.


Описание компонентов

Есть у меня трансформатор 17.9 Вольт и током 1. 7Ампера. Он установлен в корпусе, значит подбирать последний не нужно. Обмотка довольно толстая, думаю и 2 Ампера потянет. Вместо трансформатора можно применить импульсный блок питания ноутбука, но тогда нужен еще и корпус для остальных компонентов.
Выпрямителем переменного тока, будет диодный мост, можно собрать и из четырех диодов. Сглаживать пульсации будет электролитический конденсатор, у меня 2200 микрофарад и рабочим напряжением 35 вольт. Применил б/у, был в наличии.
Регулировать выходное напряжение буду китайским модулем . Их на рынке большое разнообразие. Он обеспечивает хорошую стабилизацию и довольно надежен.
Для комфортной регулировки выходного напряжения буду применять регулировочный резистор на 4.7 кОм. На плате установлен 10 кОм, но у меня какой был, такой и поставлю. Резистор еще начала 90-х. При таком номинале, регулировка обеспечивается плавно. Так же подобрал ручку на него, тоже лохматых годов.
Индикатором выходного напряжения служит вольтметр из Китая . У него три провода. Два провода питание вольтметра(красный и черный), а третий(синий) измеряющий. Можно соединить красный и синий вместе. Тогда вольтметр будет питаться от выходного напряжения блока, то есть загораться индикация от 4 вольт. Согласитесь не удобно, поэтому я его буду питать отдельно, об этом далее.
Для питания вольтметра я применю отечественную микросхему стабилизатора напряжения на 12 вольт. Тем самым обеспечу работу индикатора-вольтметра от минимума. Питается вольтметр через красный плюс и черный минус. Измерение осуществляется через черный минус и синий плюс выход блока.
Клеммы у меня отечественные. Имеют отверстия для штекеров типа «банан» и отверстия под зажим проводов. Похожие можно купить в Китае . Так же подобрал провода с наконечниками.
Все собирается по простой зарисованной схеме.
Диодный мост нужно припаять к трансформатору. Я его выгнул для комфортной установки. На выход моста припаял конденсатор. Получилось не выйти за габариты по высоте.
Кренку питания вольтметра прикрутил к трансформатору. В принципе она не греется, и так она стоит на своем месте и никому не мешает.
На плате регулятора выпаял резистор и припаял два проводка под выносной резистор. Так же припаял провода под выходные клеммы.
На корпусе разметив отверстия под все, что будет на передней панели. Вырезал отверстия под вольтметр и одну клемму. Резистор и вторую клемму устанавливаю на стык коробки. При сборке коробки все зафиксируется сжатием обеих половинок.
Клемма и вольтметр установлены.
Так получилось установить вторую клемму и регулировочный резистор. Под ключ резистора сделал вырез.
Вырезаем окно под выключатель. Корпус собираем и закрываем. Осталось только распаять выключатель и регулируемый блок питания готов к применению.
Блок питания регулирует напряжение от 1.23 Вольта.
Максимальное напряжение 19 Вольт.
Отображает вольтметр довольно точно. 20-30 милливольт не считаю таким уж сильным отклонением.
Подключил моторчик. Напряжение не проседает.
Данный блок питания прост и не отображает ток нагрузки. Может это и минус, но данный корпус не вместил бы еще амперметра и регулировки тока не предусмотрено. Так что с поставленной задачей я справился.
Такой вот регулируемый блок питания получился. Данная конструкция простая и доступна для повторения каждому. Детали не являются редкими.

Инструменты, которые пригодятся при изготовлении нашего прибора:

1. Паяльник.
2. Отвертки.
3. Сверлильный станок или дрель.
4. Сверла.
5. Напильник или надфиль.
5. Наждачная шкурка.
6. Канцелярский нож.
7. Гаечные ключи.
8. Измерительный инструмент, как минимум линейка.
9. Начертательный инструмент, карандаш.
10. Кернер.
11. Пассатижи или плоскогубцы.
12. Отрезная машинка (болгарка) с отрезным кругом и шлифовальным.

Нужные Расходные материалы:

1. Припой.
2. Паяльная кислота.
3. Болты и гайки.
4. Монтажные провода.
5. Повышающий преобразователь напряжения.
6. Вольтамперметр 100В, 10А.
7. Вилочки, разъемчики и прочая мелочь.
8. Выключатель.
9. Переменный резистор.
10. Термоусадочные трубки.

Порядок изготовления регулируемого блока питания:

1. Найти старый, рабочий компьютерный блок питания.
2. Вскрыть, основательно, но аккуратно почистить от накопившейся пыли и грязи.
3. Выпаять из связки лишние провода, оставить черный минус питания, желтый 12В плюс, оранжевый 3.3В плюс, красный 5В плюс, и зеленый для включения блока питания.
4. На лицевой панели блока питания высверлить и развернуть напильником отверстия для монтажа приборов контроля, ручек управления и разъемов снятия напряжения с нашего прибора.
5. Выпаять из повышающего преобразователя напряжения подстроечный резистор, на его место впаять переменный резистор 10 ком.
6. Провести пайку проводов блока питания, подробно показано в видео ролике, не пугайтесь, все очень просто, главная проблема не обжечь пальцы паяльником :-).
7. На лицевой панели разместить и закрепить вольтамперметр, ручку управления, выключатель и разъемы снятия напряжения.
8. Подключить подготовленные провода к вольтамперметру, ручке управления, выключателю и разъемам снятия напряжения.
9. Подключенный через монтажные провода повышающий преобразователь напряжения разместить и зафиксировать в нашем блоке питания. Штатное место показано в видеоролике.
10. Собрать корпус получившегося блока питания.
11. Подключить блок питания к сети 220В.
12. Щелкнуть тумблером включения прибора.
13. На вольтамперметре должно высветится напряжение.
14. Провести настройку и тестирование регулируемого блока питания под нагрузкой.

Выбор схемы двухполярного источника питания

С учетом вышеизложенного, соберем небольшой регулируемый стабилизированный двухполярный источник питания для использования в лабораторных условиях при наладке маломощных усилителей низкой частоты, измерительных схем, содержащих в себе операционные усилители, и других устройств, по тем или иным причинам требующих двухполярного питания. Добавим, что данный источник должен иметь низкий уровень собственных шумов и как можно более низкую пульсацию выходного напряжения. Дополнительно требуется, чтобы он был достаточно надежным и мог пережить подключение к нему некорректно собранного устройства. Также хотелось бы сделать его в виде универсального модуля, который можно было бы использовать для быстрого макетирования новых конструкций или временно установить его в устройство, для которого еще не изготовлен окончательный вариант блока питания. Определив ТЗ можно перейти к подбору схемы будущего устройства.

Все схемы преобразователей однополярного питания в двухполярное, наподобие приведенных на Рис. 1, мы не рассматриваем, т.к. их применение возможно только со строго определенной нагрузкой. Так, например, в случае возникновения короткого замыкания в цепи, подключенной к одному из плеч – возникнет непредсказуемый перекос напряжений или токов, который в свою очередь может привести к выходу из строя и источника, и исследуемой схемы.

Рис. 1 – Неподходящие схемы преобразователей

Отличнейшая схема преобразования однополярного питания в двухполярное, но, увы, без регулировки выходного напряжения приведена в журнале «Радиоаматор» № 6 за 1999 год:

Рис. 2 – Схема преобразования однополярного питания в двухполярное без регулировки выходного напряжения

В экстренных случаях можно смело рекомендовать ее к повторению, но для нашей задачи она не подходит.

Сразу же отбросим идею простого импульсного источника, т.к. при использовании простейших схем, которые содержат минимальный набор компонентов – источник получается очень шумным, т.е. на выходе у него присутствует довольно много шумов и разного рада помех, от которых не так-то просто избавиться.

Рис. 3 – Схема из книги «500 схем для радиолюбителей. Источники питания», автор А.П. Семьян

При этом для питания УНЧ на микросхеме TDA – это отличный вариант, а вот для микрофонного усилителя с большим коэффициентом усиления – уже не очень. К тому же, все равно придется делать отдельные узлы стабилизации и защиты от короткого замыкания. Хотя, если бы нам требовался источник мощностью от 150 Вт и более – построение импульсного блока питания с регулировкой, хорошей фильтрацией и встроенной защитой стало бы превосходным, да к тому же экономически выгодным решением.

Самым простым и надежным решением для нашей задачи будет использование трансформатора мощностью около 30 Вт с двумя обмотками или обмоткой с отводом от средней точки. Данные трансформаторы широко распространены на рынке, их легко найти в отжившей свой век аппаратуре, а в крайнем случае всегда можно домотать дополнительную обмотку на имеющийся в данный момент в наличии.

Рис. 4 – Трансформаторы

Так как нам нужен стабилизированный источник, то соответственно после трансформатора и диодного моста нам нужен некий регулируемый блок стабилизации напряжения с защитой от короткого замыкания (хотя защиту от замыкания можно добавить и после).

Следующим шагом бракуем все варианты стабилизаторов, собранные на дискретных элементах и состоящие из огромного числа деталей, как слишком сложные для поставленной задачи. К тому же, в подавляющем большинстве случаев они требуют тщательной настройки с подбором некоторых элементов.

Рис. 5 – Стабилизатор, собранный на дискретных элементах

Наиболее простым решением в нашем случае будет использование регулируемых линейных стабилизаторов, таких как LM317. Сразу же хочется предостеречь от в корне неверной идеи использования двух положительных стабилизаторов, включенных как показано ниже. Данная схема, хотя и может работать – функционирует некорректно и нестабильно!

Рис. 6 – Схема с использованием двух положительных стабилизаторов

Соответственно, придется использовать «комплементарный» регулируемый стабилизатор LM337. Плюсом обоих стабилизаторов является встроенная защита от перегрева и короткого замыкания на выходе, а также простая схема включения и отсутствие необходимости в настройке. Подсмотреть типовую схему включения данных стабилизаторов можно в даташите от производителя:

Рис. 7 – Типовая схема включения стабилизаторов LM337

Немного доработав ее, получим итоговый вариант модуля регулируемого двухполярного источника питания, собирать который мы будем по следующей схеме:

Рис. 8 – Схема модуля регулируемого двухполярного источника питания

Схема кажется сложной из-за того, что мы отметили на ней все рекомендуемые детали обвязки, а именно шунтирующие конденсаторы и диоды, служащие для разряда емкостей. Дабы убедиться в необходимости установки большинства из них – можно снова обратиться к даташиту:

Рис. 9 – Схема обвязки из datasheet

Мы добавили еще несколько элементов, чтобы еще больше защитить наш стабилизатор и максимально сгладить все пульсации и выбросы напряжения на выходе.

Для упрощения изготовления, а именно – уменьшения количества операций, необходимых для сборки применим технологию поверхностного монтажа, т.е. все детали в нашей конструкции будут SMD. Еще одним важным моментом будет тот факт, что в нашем модуле не будет сетевого трансформатора, его мы сделаем подключаемым. Причина кроется в том, что при большой разнице между питающим и выходным напряжениями, и работе с максимальным током, разницу между подводимой и отдаваемой в нагрузку мощностями необходимо рассеивать на регулирующих элементах нашей схемы, а конкретно – на интегральных регуляторах. Максимальная рассеиваемая мощность для таких стабилизаторов и так невелика, а при использовании SMD-корпусов становится еще меньше, и в результате максимальный ток подобного стабилизатора, работающего с разницей между входным и выходным напряжениями в 20 В, легко может опуститься до 100 mA, а этого для наших задач уже недостаточно. Решить эту проблему можно уменьшив разницу между этими напряжениями, например, подключив трансформатор с напряжениями вторичных обмоток наиболее близкими к тому, которое требуется в данный момент.

Подбор компонентов

Одним из сложных моментов реализации нашей идеи внезапно оказался подбор интегральных стабилизаторов в нужном корпусе. Несмотря на то, что мне было достоверно известно об их существовании во всех возможных SMD-корпусах, просмотр даташитов различных производителей не позволял найти точной маркировки, а поиск по параметрам у нескольких глобальных поставщиков показывал лишь отдельные варианты, и чаще всего различных производителей. В итоге, искомая комбинация в корпусах SOT-223, к тому же из одной серии, обнаружилась на сайте Texas Instruments: LM337IMP и LM317EM:

Рис. 10 – Интегральные стабилизаторы LM337IMP и LM317EM

Стоит отметить, что различных пар, состоящих из разнополярных стабилизаторов напряжения можно подобрать великое множество, однако производителем рекомендована пара из стабилизаторов одной серии. Оба стабилизатора обеспечивают максимальный ток до 1 A при разнице между входным и выходным напряжением до 15 В включительно, однако номинальным током, при котором стабилизатор гарантированно не уходит в защиту по перегреву можно считать 0,5-0,8 А. Тока в 500 mA в тех приложениях, для которых мы строим данный стабилизатор более чем достаточно, поэтому будем считать задачу по подбору стабилизаторов выполненной.

Перейдем к остальным компонентам.

Диодный мост – любой, с номинальным током 1-2 А. на напряжение не менее 50 В, мы использовали DB155S.

Электролитические конденсаторы в данной схеме применимы практически любые, с небольшим запасом по напряжению. Подбор осуществляется исходя из следующих соображений: так как размах питающего напряжения, которое нам требуется не превышает 15 В, а рекомендуемый максимум для стабилизаторов составляет 20 В – конденсаторы на 25 В имеют запас минимум в 25%. Все электролитические конденсаторы необходимо зашунтировать пленочными или керамическими с номиналами согласно схемы, на напряжение не менее 25 В. Мы использовали типоразмер 0805 и тип диэлектрика X7R (можно применить NP0, а Z5U или Y5V – не рекомендуются из-за плохих ТКС и ТКЕ, хотя в отсутствие альтернативы – подойдут и такие).

Резисторы постоянного номинала – любые, в делителе напряжения, отвечающем за напряжение стабилизации лучше применить более точные, с допуском в 1%. Типоразмер всех резисторов -1206, исключительно для удобства монтажа, однако можно смело применять 0805. Подстроечный резистор номиналом в 100 Ом – многооборотный, для точной регулировки (используется 3224W-1-101E). Резистор, применяющийся для регулировки выходного напряжения – номиналом в 5 КОм, любой имеющийся, мы взяли 3314G-1-502E под отвертку, но можно применить и переменный резистор для монтажа на корпус, соединив его с платой стабилизатора проводами. Диоды желательно применять быстродействующие, на ток не мене 1 А и напряжение от 50 В, например HS1D.

Светодиодный индикатор включения рассчитан по следующему принципу: ток через стабилитрон при самом большом напряжении на входе не должен превысить 40 mA, при подаче на вход напряжения до 30 В, номинал токоограничивающего резистора будет равен 750 Ом, для надежности лучше применить 820 Ом. Подавать на стабилизаторы напряжение меньше чем 8 В на плечо бессмысленно (т.к. во внутренней структуре микросхемы присутствуют стабилитроны на 6,3 В), таким образом при напряжении в 16 В ток через стабилитрон будет составлять 20 mA, а через подключенный параллельно ему светодиод – порядка 8 mA, чего будет достаточно для свечения SMD-светодиода. Стабилитрон любой, на напряжение стабилизации 3,3 В (применен DL4728A), и соответственно токоограничивающий резистор для светодиода в 150 Ом для обеспечения его продолжительной работы при максимальном токе через стабилитрон.

Изготовление устройства

Рисуем печатную плату нашего устройства, особое внимание обращая на контактные площадки для крупных SMD-конденсаторов. С ними может возникнуть следующее затруднение – базово они предназначены для пайки в печи, т.е. припаять их снизу, особенно маломощным паяльником довольно сложно, однако выводы конденсатора доступны сбоку и можно прочно припаять его при условии, что толщина подходящих к нему дорожек будет достаточной для обеспечения механической прочности соединения. Также, немаловажным является тот факт, что положительный и отрицательный стабилизаторы имеют разную цоколевку, т.е. просто отзеркалить одну половину печатной платы при разводке не получится.

Рисунок печатной платы переносим на предварительно подготовленный кусок фольгированного стеклотекстолита, и отправляем его травиться в раствор персульфата аммония (или другого подобного реагента на ваш выбор).

Рис. 12 – Плата с перенесенным рисунком + травилка

После того как плата была вытравлена, удаляем защитное покрытие и наносим на дорожки флюс, лудим их для защиты меди от окисления, после чего начинаем припаивать компоненты, начиная с наименьшего по высоте. Особых проблем возникнуть не должно, а к возможным трудностям с SMD-электролитами мы подготовились заранее.

Рис. 13 – Плата после травилки + наносим флюс + лужение

После того как все компоненты припаяны, а плата омыта от флюса необходимо подстроечным резистором в 100 Ом отрегулировать напряжение на отрицательном плече, чтобы оно совпало с напряжением на положительном плече.

Рис. 14 – Готовая плата

Рис. 15 – Регулировка напряжения на отрицательном плече

Испытание собранного устройства

Подключим к нашему стабилизатору трансформатор и попробуем нагрузить оба его плеча, и каждое из плеч независимо друг от друга, попутно контролируя токи и напряжение на выходах.

Рис. 16 – Первое измерение

После нескольких попыток произвести измерения на максимальном токе, стало понятно, что малюсенький трансформатор не в состоянии обеспечить ток в 1,5 А, и напряжение на нем проседает больше чем на 0,5 В, поэтому схема была переключена на лабораторный источник питания, обеспечивающий ток до 5 А.

Все работает в штатном режиме. Данный регулируемый двухполярный источник питания, собранный из качественных компонентов, благодаря своей простоте и универсальности, займет достойное место в домашней лаборатории или небольшой ремонтной мастерской.

Новая схема БП

При изготовлении был применён валяющийся без дела трансформатор мощностью 60 ватт, с двумя вторичными обмотками по 28 вольт переменного напряжения и одной на 12 вольт (для питания дополнительных маломощных полезных устройств, например — кулера охлаждения радиаторов мощных транзисторов со схемой управления). Получившаяся схема приведена на рисунке.

Чтобы иметь возможность регулировать выходной ток в широких пределах, вместо резисторов R6 и R8 в обоих плечах были применены наборы сопротивлений R6 — R9 и сдвоенный галетный переключатель на 5 положений. При этом резистор R6 определяет величину минимального тока ограничения, поэтому он включен в выходную цепь постоянно. Остальные же резисторы при помощи переключателя S1 подключаются параллельно этому R6, суммарное сопротивление уменьшается и выходной ток, соответственно, увеличивается.

Резисторы R6 и R7  могут быть мощностью 0,5 ватт или более R8 — 1-2 ватта, а R9 — не менее 2 ватт (у меня стоят резисторы типа С5-16МВ-2ВТ и заметного их нагрева при нагрузке до 3 ампер не наблюдается). На схеме (рис.1) указаны значения выходных токов, при которых срабатывает защита и выходной ток даже при КЗ не превышает этих значений.

Здесь следует отметить, что индикация срабатывания защиты работает только при выходных токах более 3 ампер (то есть светодиод гаснет при срабатывании защиты), при меньших же токах светодиод не гаснет, хотя сама защита при этом срабатывает нормально, это проверено на практике.

Транзисторы Т1 (обозначение дано по исходной схеме, у меня это А1658 и КТ805) стоят без теплоотводов и практически вообще не нагреваются. Вместо А1658 можно поставить КТ837, например. Вообще, при сборке схемы мною пробовались самые разные транзисторы, соответствующие по структуре и мощности и всё работало без проблем. Переменный резистор R (сдвоенный, для синхронной регулировки выходного напряжения) применён советский, сопротивлением 4,7 кОм, хотя пробовались и сопротивления до 33 кОм, всё работало нормально. Разброс выходных напряжений по плечам составляет порядка 0,5-0,9 вольт, чего для моих целей, например, вполне достаточно. Хорошо бы, конечно, поставить сдвоенный переменник с меньшим разбросом сопротивлений, но таких пока нет под рукой…

Стабилитроны VD1 — составные, по два соединённых последовательно Д814Д (14 + 14 = 28 вольт стабилизации). Следовательно, пределы регулировки выходных напряжений получились от 0 до 24 вольт. Диоды выпрямительных мостов — любые, соответствующей мощности, я использовал импортные диодные сборки — KBU 808 без радиатора (ток до 8 А) и ещё одну маломощную, без обозначения (?), для питания кулера.

На теплоотводы установлены только выходные регулирующие транзисторы КТ818, 819. Теплоотводы небольшие, что определено габаритами корпуса (по размеру он как БП от компа), поэтому потребовалось сделать дополнительное принудительное их охлаждение. Для этих целей был использован небольшой кулер (от системы обдува процессора старого компьютера) и простая схема управления, всё это питается от отдельной обмотки трансформатора, которая там оказалась весьма кстати.

В качестве термодатчика был использован германиевый транзистор типа МП42 (большие залежи остались и девать некуда. Оказалось, что замечательно работают в качестве термодатчиков!) Схема простая и понятная, в особом описании не нуждается. База транзистора-термодатчика никуда не подключается, этот вывод можно просто откусить, желательно только не своими зубами, а то стоматология нынче дорогое удовольствие!

Корпус этого транзистора металлический, поэтому его необходимо изолировать, например, трубкой-термоусадкой и расположить как можно ближе к теплоотводам выходных транзисторов. Температуру, при которой запускается кулер, можно регулировать подстроечным резистором (сопротивление может быть от 50 до 250 кОм). Максимальный ток и скорость вращения вентилятора определяются гасящим резистором в цепи питания. У меня это сопротивление 100 Ом (подбирается экспериментально, в зависимости от напряжения питания и тока потребления кулера).

Блок питания, собранный по данной схеме, неоднократно был испытан с нагрузкой во всём диапазоне выходных напряжений и токах от 30 мА до 3,5 ампер и показал свою полную работоспособность и надёжность работы. При токах более 2 ампер применённый трансформатор грелся довольно сильно из-за недостаточной его мощности, в остальном же схема вела себя вполне адекватно.

Есть возможность увеличить выходной ток нагрузки более 3-4 ампер, если использовать соответствующей мощности трансформатор и выходные (регулирующие) транзисторы, возможно применить параллельное включение нескольких мощных транзисторов. Схема не требует особой наладки и подбора компонентов, при изготовлении можно использовать практически любые транзисторы с коэффициентом усиления 80-350.

Как сделать двухполярное питание из однополярного источника: трансформатор с одной вторичной обмоткой

Двухполярное питание из однополярного. Хотел бы в этой статье рассказать как я сделал двухполярное питания используя при этом однополярное. Не так давно я для собственных нужд собрал пару усилителей мощности на микросхеме TDA7294, далее для них нужно было подогнать импульсник с двухполярным питанием.

Электронные компоненты для импульсного блока питания у меня были заготовлены не полностью, а собранные усилители протестировать хотелось уже сейчас. Силового транса с двумя вторичками, да еще и с необходимым мне напряжение, в моем загашнике конечно не нашлось.

Но зато у меня хранились на всякий случай пара мощных трансов, каждый только с одной вторичной обмоткой, и причем на разные напряжения. Вообщето у меня была своя задумка как выйти из этого положения исходя из наличия имеющихся деталей. Поэтому поискав в Интернете дополнительную информацию я начал делать схему, с помощью которой можно было бы с одной вторичной обмотки снять напряжение имеющее две разные полярности.

Конечно в устройстве, которое способно обеспечить двухполярное питание из однополярного, ничего сложного нет, но я думаю для начинающих радиолюбителей он будет полезна:

Необходимые электронные компоненты:

ОБОЗНАЧЕНИЕТИПНОМИНАЛКОЛИЧЕСТВОКОММЕНТАРИЙ
VDS1,VDS2Выпрямительный диодный мостЛюбой на нужное напряжение и ток2Распространенные KBU-610, KBU-810
C1,C5Электролит4700 мкФ 50В2
C2,C6Конденсатор неполярный100 нФ2Пленка или керамика
C3,C4Электролит470 мкФ 100В2

Предложенная в этой публикации схема электронного устройства для конвертирования двухполярного питания из однополярного работает только с переменным входным напряжением, входной постоянный ток для нее не приемлем. Принцип работы этого модуля заключается в том, чтобы получить от одной вторичной обмотки трансформатора переменное напряжение с двумя полярными значениями.


Диоды для выпрямителя выбирайте такие, чтобы выдерживали ток в 2,5 больше, чем максимальный ток потребления усилителя или любого другого устройства куда вы намерены его ставить. В моем распоряжении оказались плоские мостовые выпрямители KBL рассчитанные на ток 15А и напряжение 400V. Вот как на фото ниже:

Это конечно очень жирно, на этот усилитель ставить такие мощные мосты, но для проверки работоспособности аппарата пришлось ставить их. В дальнейшем я их конечно заменю, например, на 4 амперные RBA401У с напряжением 100v, такие мосты свободно обеспечат корректную работу усилителя. Вообщето сейчас выбор мостов большой, не только по электрическим параметрам, но и по типу корпуса.

В случае применения вами данного модуля на устройствах требующих напряжения питания больше 50v, тогда нужно будет установить электролиты C1 и C5 с напряжением соответствующему рабочему напряжению устройства, ну разумеется с запасом. Если у вас не под рукой емкостей с номиналом, который указан на схеме, то можно поставить четыре кондера по 2200µF, соединив параллельно по два в каждое плечо.

Конденсаторы C2,C6 можно ставить пленочные или керамические, отлично подходят высоковольтные конденсаторы с полипропиленовым диэлектриком, которые можно извлечь из ненужных блоков питания применяющихся в компьютере.


В качестве силового источника питания я использовал тороидальный трансформатор, имеющий только одну выходную обмотку с напряжением 30v и потребляемой мощностью мощностью немного больше 55V·A. В итоге, на концах выходной цепи выпрямителя получилось ±43v постоянного напряжения.


Во время тестирования усилителя я его нагрузил по полной, и мощность в нагрузке составила, где то 38W при падении напряжения 24v на максимальной мощности. Но в таком слишком большом падение, ясное дело, виноват маломощный трансформатор. Электронные компоненты установленные на печатной плате были абсолютно холодными.

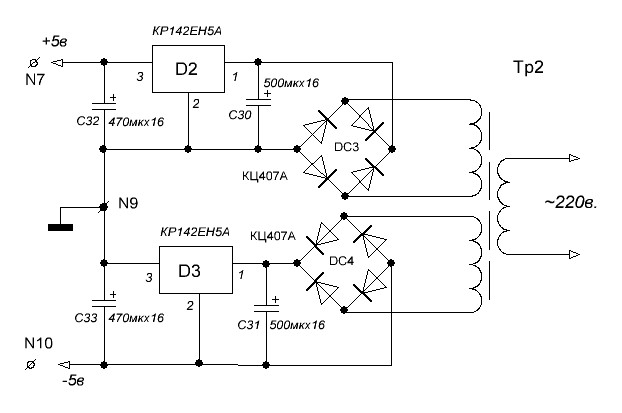

Снимаем двухполярное питание с одной вторичной обмотки

Можно ли сделать импульсный блок питания своими руками?

Иногда покупка готового импульсного блока питания является экономически нецелесообразной. В таком случае, если вы разбираетесь в электронике и умеете паять, можете сами сделать импульсный БП. Он пригодится для питания различного низковольтного электроинструмента, чтобы избежать расходования ограниченного ресурса дорогой аккумуляторной батареи. Можно также сделать зарядное устройство для смартфона, ноутбука или других мобильных гаджетов.

Прежде чем приступить к изготовлению источника питания, нужно знать, где он будет использоваться. В зависимости от области его применения определяется мощность изделия. Мощность должна выбираться с запасом. Считается, что импульсный блок питания имеет самый высокий КПД при нагрузке 60-90%.

Кроме того, требуется выбрать схему источника питания, а также определить, должно ли на выходе быть стабильное напряжение и нужно ли для этого вводить обратную связь. Обратите внимание на его номинальные параметры: напряжение, ток и мощность.

Как работает импульсный блок питания

На вход импульсного блока питания подается переменное напряжение от электрической сети. Оно преобразуется в постоянное с помощью выпрямителя и фильтра. В качестве фильтра используется конденсатор большой емкости. В качестве выпрямителя используется однополупериодная или двухполупериодная схема. Ниже приведены типовые схемы, но в нашем случае мы не берем во внимание то, что на них изображена обмотка трансформатора.

Затем выпрямленное напряжение приходит на высокочастотный преобразователь, который генерирует электрические колебания с частотой в диапазоне от 20 кГц до 50 кГц. После этого напряжение понижается трансформатором до требуемого и снова выпрямляется, сглаживаясь конденсатором.

Такое отфильтрованное и выпрямленное постоянное напряжение используется для питания бытовой техники. Кроме того, с выхода БП идёт цепь обратной связи для регулирования выходного напряжения.

Для управления и стабилизации напряжения на выходе источника питания используется широтно-импульсная модуляция. Как показано на схеме, высокочастотный преобразователь приводится в действие генератором ШИМ и таким образом регулирует напряжение, подаваемое на понижающий трансформатор. Обратная связь является отрицательной, то есть значения напряжения на ШИМ контроллере и на понижающем трансформаторе обратно пропорциональны друг другу. Так, при увеличении выходного напряжения растет также напряжение на контроллере. Благодаря отрицательной связи уменьшается напряжение на понижающем трансформаторе, а значит, и на выходе блока питания.

Как собрать: пошаговая инструкция

В зависимости от конструкции сетевого выпрямителя выделяют три разновидности схем импульсного блока питания:

  • для однополупериодной схемы требуется минимальное количество деталей, она проста в реализации, но имеет один недостаток – высокую пульсацию на выходе;
  • конструкция со средней точкой отличается низким уровнем пульсаций. Основной недостаток в том, что необходимо организовывать среднюю точку во входном трансформаторе;
  • мостовая схема имеет низкие показатели пульсации и не требует наличия средней точки. Для реализации такой схемы потребуется четыре транзистора.

По конструкции высокочастотного преобразователя импульсные блоки питания делятся на две категории: однотактные и двухтактные. Двухтактные источники питания могут быть спроектированы по следующим схемам: с нулевой точкой (пушпульная), полумостовая и мостовая.

Кроме вышеперечисленных схем преобразователя, существует отдельная разновидность конструкций — это обратноходовые преобразователи. Их основными элементами являются накопительные дроссели. Работа в таких схемах происходит в два этапа. Первый заключается в накоплении энергии, полученной от источника питания, в дросселе. Во время второго этапа запасенная энергия передается во вторичную цепь. На первом шаге ключ замкнут, и напряжение источника питания прикладывается к дросселю (первичной обмотке трансформатора).

В результате ток в первичной цепи возрастает, а вместе с ним и магнитный поток. Ток во вторичной цепи отсутствует, так как диод препятствует его росту. На второй стадии ключ размыкается, и ток, проходящий через первичную обмотку, пропадает. Однако магнитный поток не может мгновенно исчезнуть, и во вторичной цепи индуцируется ЭДС, направленное в обратную сторону. Затем начинает протекать ток, который открывает диод. В результате энергия запасается на конденсаторе и поступает на нагрузку. На первом этапе на нагрузку подается энергия, запасенная конденсатором во время второго этапа. Рассматривая схемы, обратите внимание на точки около обмоток трансформатора — это точки начала обмоток, и для обратноходового преобразователя характерно именно такое подключение элементов.

Рассмотрим схему импульсного блока питания мощностью до 2 Вт. Выпрямитель и фильтр в нем собраны на резисторе R1 (от 25 до 50 Ом), диоде VD1 и конденсаторе С1 (20,0 мкФ, 400 В). В качестве высокочастотного преобразователя выступает автогенератор, собранный на транзисторе VT1, трансформаторе TR1, частотозадающей цепи резисторе R2 (470 кОм) и конденсаторе С2 (3300 пкФ, 1000 В). Напряжение, снимаемое с выходной обмотки трансформатора, выпрямляется диодом VD2 и сглаживается электролитическим конденсатором С3 (47 пФ, 50 В).

В качестве сердечника для трансформатора подойдет любой от нерабочего трансформатора, использовавшегося в зарядке мобильного телефона или в другом маломощном источнике питания. Намотка происходит в следующем порядке:

  • сначала мотаем 200 витков первичной обмотки медным проводом сечением 0,08-0,1 мм;
  • изолируем первичную обмотку и мотаем 5 витков базовой обмотки тем же проводом;
  • производим намотку вторичной обмотки. Диаметр провода — 0,4 мм. Количество витков зависит от того, какое напряжение нужно получить на выходе из расчета один виток на один вольт.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Внимание! Между половинками магнитного сердечника должен присутствовать небольшой немагнитный зазор. Обычно он уже есть на сердечниках, взятых с трансформаторов зарядных устройств смартфонов. Если его нет, положите слой бумаги между половинками сердечника.

Готовый трансформатор стягиваем изолентой или скотчем.

Рассмотрим однотактный блок питания, сделанный по автогенераторной схеме с самовозбуждением. Напряжение на выходе — 16 В, мощность устройства — 15 Вт.

На входе устройства переменное напряжение электрической сети выпрямляется при помощи диодного моста, собранного на диодах D1-D4 (можно использовать любые диоды, рассчитанные на напряжение 400 В и ток 0,5 А, например, N4007). За сглаживание пульсаций отвечает конденсатор С1 (20 мкФ, 400 В). Для предотвращения броска тока при включении служит резистор R1 (25-50 Ом).

Начальное смещение на базе транзистора Т1 (можно использовать 13003 или 13005) устанавливается резистором R2 (470 кОм) и диодом D6 (N4007). Чтобы сгладить скачки напряжения, возникающие при закрытии Т1, в схему включены такие элементы, как: конденсатор С2 (3300 пФ 1000 В), диод D5 (N4007) и резистор R3 (30 кОм 1 Вт либо можно использовать два резистора по 15 кОм).

Импульсы положительной обратной связи, необходимые для поддержания режима автоколебаний, через резистор R4(150 Ом) и конденсатор С3(47 пФ, 50 В) подаются на базу Т1. Цепочка состоящая из Т2, R5 (1,5 кОм), Д9 (стабилитрон КС515), нужна для стабилизации напряжения.

Высокочастотный преобразователь собран по обратноходовой схеме. Когда Т1 открыт, энергия накапливается на трансформаторе, при этом диод D7 (КД213 использовать совместно с радиатором площадью 10 см2) находится в закрытом состоянии. После закрытия транзистора Т1 происходит отдача запасенной магнитной энергии, диод D7 открывается, во вторичной цепи появляется ток, конденсатор С6 (100,0 мкФ, 25 В) заряжается. Конденсаторы С4 (2200 пФ) и С5 (0,1 мкФ) нужны для уменьшения помех.

Стабилизация выходного напряжения происходит по схеме, описанной далее. При включении прибора в сеть запускается генератор. На вторичной обмотке появляется напряжение. Конденсатор С6 (100,0 мкФ, 25 В) заряжается. Когда напряжение на нем превысит 16,3 В открывается стабилитрон D9 (КС515). Транзистор Т2 (КТ603) открывается и закорачивает эмиттерный переход Т1. Транзистор Т1 закрывается, генератор перестает работать, и конденсатор С6 начинает разряжаться. Когда напряжение на С6 становится меньше 16,3 вольт, стабилитрон D9 закрывается и закрывает Т2. Благодаря этому Т1 открывается и работа генератора возобновляется.

Первичная обмотка w1 трансформатора намотана проводом 0,25 мм и имеет 179 витков. В базовой обмотке w2 присутствуют два витка, намотанных тем же проводом. Вторичная обмотка w2 состоит из 14 витков провода 0,6-0,7 мм.

Лампочки можно взять любые маломощные, рассчитанные на напряжение от 24 до 36 В и ток от 100 до 200 мА.

Рассмотрим импульсный БП с выходной мощностью 300 Вт.

Генератором в данной конструкции является интегральная микросхема TL494. Управляющие сигналы с выхода этой ИС подаются поочередно на МОП (MOSFET) транзисторы VT1 и VT2 (IRFZ34). Импульсы с этих транзисторов через трансформатор, формирователь импульсов приходят на мощные транзисторы VT3 и VT4 (IRFP460). Преобразователь сделан на мощных транзисторах VT3 и VT4 по полумостовой схеме.

Все четыре обмотки трансформатора TR1 намотаны проводом 0,5 мм и содержат по 50 витков. В трансформаторе TR2 первая обмотка состоит из 110 витков провода диаметром 0,8 мм. Количество витков обмотки номер два зависит от желаемого напряжения на выходе, из расчета один виток на два вольта. Обмотка три наматывается 12 витками провода диаметром 0,8 мм.

Собираем импульсный БП своими руками

Рассмотрим схему простого источника питания, где применяется вышеописанный принцип работы.


Принципиальная схема импульсного БП

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – от 150 кОм до 300 кОм (подбирается), R3 – 1 кОм.
  • Емкости: С1 и С2 – 0,01 мкФ х 630 В, С3 -22 мкФ х 450 В, С4 – 0,22 мкФ х 400 В, С5 – 6800 -15000 пФ (подбирается),012 мкФ, С6 — 10 мкФ х 50 В, С7 – 220 мкФ х 25 В, С8 – 22 мкФ х 25 В.
  • Диоды: VD1-4 – КД258В, VD5 и VD7 – КД510А, VD6 – КС156А, VD8-11 – КД258А.
  • Транзистор VT1 – KT872A.
  • Стабилизатор напряжения D1 — микросхема КР142 с индексом ЕН5 – ЕН8 (в зависимости от необходимого напряжения на выходе).
  • Трансформатор Т1 – используется ферритовый сердечник ш-образной формы размерами 5х5. Первичная обмотка наматывается 600 витков проводом Ø 0,1 мм, вторичная (выводы 3-4) содержит 44 витка Ø 0,25 мм, и последняя – 5 витков Ø 0,1 мм.
  • Предохранитель FU1 – 0.25А.

Настройка сводится к подбору номиналов R2 и С5, обеспечивающих возбуждение генератора при входном напряжении 185-240 В.

Источники:

  • https://diodov.net/blok-pitaniya-svoimi-rukami/
  • https://SdelaySam-SvoimiRukami.ru/4261-laboratornyy-blok-pitaniya.html
  • https://SdelaySam-SvoimiRukami.ru/4404-prostoy-reguliruemyy-blok-pitaniya.html
  • https://USamodelkina.ru/16407-reguliruemyj-blok-pitanija-ochen-prosto-po-silam-dazhe-shkolniku-podrobno.html
  • https://oao-sozvezdie.ru/6-stati/42-reguliruemyy_istochnik_dvuxpolyarnogo_pitaniya/
  • https://radioskot.ru/publ/bp/prostoj_dvukhpoljarnyj_bp_s_regulirovkami/7-1-0-1313
  • https://usilitelstabo.ru/dvuhpolyarnoe-pitanie-iz-odnopolyarnogo.html
  • https://Acums.ru/bespereboyniki-i-bloki-pitaniya/impulsniy-svoimi-rukami-luchshie-prostye-i-slozhnye-skhemy-i-sborki
  • https://www.asutpp.ru/impulsnyj-blok-pitaniya.html
Предыдущая

ИнформацияSM контроллер шины: что это такое и где взять драйвер

Следующая

ИнформацияВиды магнитопровода: назначение магнитопроводов

Биполярные источники питания с одним выходом и регулируемые источники питания на основе понижающего преобразователя

Введение

Настольный источник питания (PS) обычно имеет четное количество клемм (без учета порта шасси) — с одной положительной клеммой и одной отрицательной клеммой. Использовать настольный источник питания для получения выхода с положительной полярностью очень просто: установите отрицательный выход на GND, а положительное выходное напряжение на положительном выходе. Так же легко получить отрицательное питание, изменив настройку в обратном направлении.Но как насчет создания биполярного источника питания, при котором на нагрузку поступают как положительное, так и отрицательное напряжение? Это тоже относительно просто — просто подключите положительный вывод одного лабораторного канала к отрицательному выводу другого канала и назовите его GND. Два других терминала, минус и плюс, являются соответственно положительным и отрицательным питанием. В результате получается трехконтактный биполярный источник питания с доступным заземлением, положительным и отрицательным уровнями напряжения. Поскольку используются три клеммы, после источника питания должен быть какой-то переключатель между положительным и отрицательным питанием.

Что делать, если приложение требует, чтобы одна и та же клемма источника питания была положительной или отрицательной — схема, в которой к нагрузке подаются только две клеммы? Это не чисто академический вопрос. Существуют приложения в автомобильной и промышленной среде, где требуются двухполюсные регулируемые источники питания с двумя выводами. Например, двухконтактные биполярные блоки питания используются в самых разных приложениях, от тонирования окон до испытательного и измерительного оборудования.

Как отмечалось ранее, традиционный биполярный PS производит два выхода с использованием трех выходных клемм: положительный, отрицательный и GND.Напротив, источник питания с одним выходом должен быть оснащен только двумя выходными клеммами : одной GND и другой, которая может быть положительной или отрицательной. В таких приложениях выходное напряжение можно регулировать относительно заземления с помощью одного управляющего сигнала в полном диапазоне от минимального отрицательного до максимального положительного.

Существуют контроллеры, специально разработанные для реализации функции биполярного питания, такие как LT8714, синхронный контроллер с биполярным выходом.Тем не менее, для многих автомобильных и промышленных производителей тестирование и квалификация специализированной ИС требует определенных затрат времени и денег. Напротив, многие производители уже прошли предварительную квалификацию понижающих преобразователей и контроллеров, поскольку они используются в бесчисленных автомобильных и промышленных приложениях. В этой статье показано, как использовать понижающий преобразователь для создания биполярного источника питания, когда специальная биполярная ИС питания не подходит.

Описание схемы и функциональные возможности

На рисунке 1 показано решение на основе понижающего преобразователя для биполярного (двухквадрантного) регулируемого источника питания.Диапазон входного напряжения от 12 В до 15 В; выходное напряжение — любое напряжение в диапазоне ± 10 В, регулируемое блоком управления, которое поддерживает нагрузки до 6 A. ИС понижающего контроллера с двумя выходами является центральным компонентом этой конструкции. Один выход, подключенный по схеме понижающего-повышающего напряжения, генерирует стабильное напряжение –12 В (то есть отрицательная шина –12 В на Рисунке 1, с силовой цепью, состоящей из L2, Q2, Q3 и выходного фильтра C O2 ).

Рисунок 1. Электрическая схема двухполюсного регулируемого источника питания с двумя выводами.

Шина –12 В служит заземлением для второго канала, при этом контакты заземления контроллера также подключены к шине –12 В. В целом, это понижающий понижающий преобразователь, в котором входное напряжение равно разнице между –12 В и IN . Выход регулируется и может быть положительным или отрицательным относительно GND. Обратите внимание, что выходной сигнал всегда положительный по отношению к шине –12 В и включает силовую передачу, состоящую из L1, Q1, Q4 и C O1 . Резисторный делитель обратной связи R B –R A устанавливает максимальное выходное напряжение.Значение этого делителя регулируется схемой управления выходным напряжением, которая может регулировать выходное напряжение до минимального выходного напряжения (отрицательный выход), подавая ток в R A . Характеристики запуска приложения устанавливаются завершением контактов RUN и TRACK / SS.

Оба выхода работают в режиме принудительной постоянной проводимости. В схеме управления выходом источник тока от 0 мкА до 200 мкА, I CTRL , подключен к отрицательной шине, как это было проверено в лаборатории, но его также можно связать с заземлением.Фильтр нижних частот R F1 –C F снижает быстрые переходные процессы на выходе. Чтобы уменьшить стоимость и размер преобразователя, выходные фильтры сформированы с использованием относительно недорогих поляризованных конденсаторов. Дополнительные диоды D1 и D2 предотвращают развитие обратного напряжения на этих конденсаторах, особенно при запуске. В диодах нет необходимости, если используются только керамические конденсаторы.

Испытания и оценка преобразователя

Это решение было протестировано и оценено на основе LTC3892 и оценочных комплектов DC1998A и DC2493A.Преобразователь хорошо показал себя в ряде тестов, включая регулировку линии и нагрузки, переходные характеристики и короткое замыкание на выходе. На рис. 2 показан запуск при нагрузке 6 А с выходом +10 В. Линейность функции между управляющим током и выходным напряжением показана на рисунке 3. По мере увеличения управляющего тока от 0 мкА до 200 мкА выходное напряжение уменьшается с +10 В до –10 В. На рисунке 4 показаны кривые КПД.

Рис. 2. Формы сигналов при включении резистивной нагрузки. Рисунок 3.V OUT как функция управляющего тока I CTRL . Когда I CTRL увеличивается с 0 A до 200 мкА, выходное напряжение падает с +10 В до –10 В. Рисунок 4. Кривые КПД для положительного и отрицательного выхода.

Модель биполярного двухполюсного источника питания LTspice ® была разработана для упрощения внедрения этого подхода, позволяя разработчикам анализировать и моделировать описанную выше схему, вносить изменения, просматривать формы сигналов и изучать нагрузки на компоненты.

Основные формулы и выражения, описывающие эту топологию

Этот подход основан на отрицательной шине V NEG , генерируемой понижающе-повышающей секцией конструкции.

Где V OUT — абсолютное значение максимального выходного напряжения, а K m — коэффициент от 0,1 до 0,3. K m ограничивает минимальный рабочий цикл понижающего преобразователя. V NEG также устанавливает минимальное значение V IN :

Где V BUCK — входное напряжение для понижающей секции и, таким образом, представляет максимальное напряжение напряжения на полупроводниках преобразователя:

V BUCK (MAX) и V BUCK (MIN) — это максимальное и минимальное напряжения понижающей секции этой топологии, соответственно.Максимальный и минимальный рабочий цикл и ток индуктора понижающей секции можно описать следующими выражениями, где I OUT — выходной ток:

Рабочий цикл понижающе-повышающей секции ПС:

Входная мощность понижающей секции и, соответственно, выходная мощность понижающей-повышающей:

Выходной ток промежуточно-повышающей секции и ее индукторный ток:

Преобразователь мощности и входного тока.

Изменения выходного напряжения выполняются путем подачи тока в резисторный делитель обратной связи понижающей секции.Настройка управления выходным напряжением проиллюстрирована в разделе схемы управления выходным напряжением на Рисунке 1.

Если дано B , то

, где V FB — напряжение на выводе обратной связи.

Когда источник тока I CTRL подает нулевой ток в R A , выходное напряжение понижающего преобразователя является максимальным положительным значением (V BUCK (MAX) ) относительно отрицательной шины и максимального выходного напряжения. (+ V OUT ) относительно GND.Чтобы создать отрицательное выходное напряжение на нагрузке (относительно GND), выходное напряжение уменьшается до минимального значения, V BUCK (MIN) , относительно отрицательного выходного напряжения (–V OUT ), вводя ΔI в резистор R A делителя напряжения понижающего.

Числовой пример

Используя предыдущие уравнения, мы можем рассчитать напряжение, ток через компоненты силовой передачи и параметры цепи управления для биполярного источника питания.Например, следующие расчеты относятся к источнику питания, генерирующему ± 10 В при 6 А при входном напряжении 14 В.

Если K m равно 0,2, то V NEG = –12 В. Проверка условий минимального входного напряжения V IN ≥ | V NEG |. Напряжение на полупроводнике V BUCK составляет 26 В.

Максимальное напряжение понижающей секции составляет V BUCK (MAX) = 22 В относительно отрицательной шины, устанавливая выходное напряжение +10 В относительно GND.Минимальное напряжение, V BUCK (MIN) = 2 В, соответствует выходному напряжению –10 В относительно GND. Эти максимальное и минимальное напряжения соответствуют максимальному и минимальному рабочим циклам, D BUCK (MAX) = 0,846, D BUCK (MIN) = 0,077 и D BB = 0,462.

Мощность можно рассчитать, приняв КПД 90%, производя P OUT (BB) = 66,67 Вт, I OUT (BB) = 5,56 A, I L (BB) = 10.37 A, а P BB = 74,074 Вт.

Для выходного напряжения +10 В (как показано на рисунке 1) ток цепи управления, ΔI, равен 0 мкА, тогда как для выходного напряжения –10 В, ΔI = 200 мкА.

Заключение

В этой статье представлена ​​конструкция биполярного двухполюсного источника питания. Обсуждаемый здесь подход основан на топологии понижающего преобразователя, который является основным элементом современной силовой электроники и, следовательно, доступен в различных формах, от простых контроллеров с внешними компонентами до полных модулей.Использование понижающей топологии дает проектировщику гибкость и возможность использовать предварительно аттестованные детали, что экономит время и деньги.

Регулируемый биполярный блок питания | Модульный синтезатор

Для питания модульной системы необходим биполярный источник питания с напряжением от ± 9 В до ± 18 В в зависимости от используемой системы. Могут потребоваться дополнительные линии электропередач. Стандарт Eurorack предлагает симметричную линию ± 12 В и дополнительную линию + 5 В, что полезно для микроконтроллеров и некоторых других цифровых ИС.Можно использовать компьютерный блок питания для модульных систем, но блоки питания с ШИМ имеют довольно нестабильное напряжение в изменчивой среде. Из-за этого настройка и громкость синтезатора, питаемого от источника ШИМ, могут иметь нежелательные модуляции. В некоторых случаях его можно использовать как художественный эффект, но для получения полностью предсказуемого звука вам понадобится традиционный источник питания, в котором используется трансформатор.

Вот один такой блок питания — регулируемый биполярный блок питания. Он дает достаточно мощности практически для любой системы.

Напряжение регулируемого источника питания может быть точно установлено для получения идеальной симметрии для генераторов, стабильной настройки и низкого уровня шума. Этот источник питания состоит из мостового выпрямителя, фильтра и трех идентичных частей схемы восстановления напряжения, защиты и индикации. Положительная линия работает следующим образом: мост ( D1 , D3 ) выпрямляет переменный ток, затем он фильтруется двумя конденсаторами по 3300 мкФ ( C1 , C3 ) и керамическим дисковым конденсатором 100n. ( C5 ), которые подключены параллельно.Затем идет регулятор LM317, работающий как регулируемый регулятор. ( IC2 , R2 , R5 , D8 , C8 ) Нагрузочный резистор ( R8 ) и индикация минимальной нагрузки для регулировки. Сопротивление резистора должно быть от 2 до 10 кОм, поэтому лучше использовать не очень яркий светодиод.

Отрицательная линия работает так же, как и положительная, за исключением LM337, используемого в качестве регулятора.

Эта схема очень похожа на решение Кена Стоуна. Думаю, он тоже был вдохновлен таблицей данных LM317.

Версия 1.2

Схема
Вид компонентов
Компоновка печатной платы (зеркальное отображение)

спецификация

Деталь Кол-во Значение Упаковка
C1, C2, C3, C4 4 3300u 35v Э7,5-18
C5, C6 2 100n 35v Керамика C050-024X044
C7, C8, C9 3 10u 16v Э2,5-5
D1-D13 13 1n4004 / 1n4002 DO41-10
IC1, IC2 2 LM317 317ТС
IC3 1 LM337 337ТС
J1, J2, J3, J4 4 Клеммная колодка 2пози 5ММ

(или 2 шт. По 4 позиции)

ТЕРМИНАЛ_БЛОК_2P_5
JP1 1 Заголовок 2 × 8 контактов 2X08
LED1 1 3 мм красный светодиод LED3MM
LED2 1 Желтый светодиод, 3 мм LED3MM
LED3 1 3 мм синий светодиод LED3MM
R1, R2, R3 3 10K Триммер Bourns W3296 S64W
R4, R5, R6 3 1 кОм 1/4 Вт 1% 0207/10
R7 1 4K7 1/4 Вт 1% 0207/10
R8, R9 2 10K 1/4 Вт 1% 0207/10

Узел в сборе (старая версия) выглядит так:


Эта схема опубликована под лицензией Creative Commons «Attribution-NonCommercial-ShareAlike» 3.0 лицензия.
Любое использование сверх этой лицензии должно быть согласовано с автором.

Блок питания

Eurorack — решение для самостоятельного изготовления биполярных модульных синтезаторов

Это простой в сборке биполярный блок питания Eurorack, который выдает чистый линейный источник биполярного напряжения +/- 12 В для синтезаторов Eurorack. Обратите внимание, что эта схема не обеспечивает 5В. Максимальный выход составляет 1 ампер, разделенный между положительной и отрицательной нагрузками. Обратите внимание, что максимальные нагрузки для всех блоков питания являются «теоретическими», поэтому не пытайтесь максимально использовать любой источник питания.Можно добавить дополнительные радиаторы, чтобы приблизиться к теоретической максимальной мощности.

Эта схема / комплект имеет место на печатной плате для входного разъема постоянного тока для настенной бородавки, поэтому вам не нужно соединять настенную бородавку, а также еврорку, Molex (MOTM) и проводные выходы на печатной плате, чтобы обеспечить питание для работы не только в качестве источника питания Eurorack, питающего несколько модулей, но и в качестве стендового источника для тестирования сборок MOTM и Eurorack DIY.

В комплект входит все, кроме настенной бородавки переменного тока (которую можно легко купить на Amazon или на месте) и дополнительного выходного разъема (евро или MOTM).Чаще всего пользователь подключает выход (после тестирования!) К плате шины для питания нескольких модулей Eurorack через контактные площадки выходных проводов, но есть места для 4-контактного усилителя (MOTM) и разъема Eurorack, если вы хотите использовать его в качестве настольного источника питания или если вы используете 4-контактный разъем для подачи питания на шинные платы.

Обратите внимание, что хотя в комплект входят регуляторы LM78 и LM79, выбранные для систем +/- 12 В, использование другой настенной бородавки и других регуляторов напряжения LM позволит использовать системы с напряжением +/- 9 или 15 В.

Вы должны поставить собственную настенную бородавку, которая выдает от 12 до 15 В переменного тока при токе от 500 до 1000 мА. Выход настенной бородавки ДОЛЖЕН быть AC. Эта стенная бородавка — хороший тому пример.

Этот комплект не должен быть первым комплектом для сборки, поскольку он содержит в основном поляризованные части, и неправильная установка может привести к возгоранию и / или разрушению других модулей Eurorack. Несмотря на то, что комплект несложен в сборке и имеет небольшое количество деталей, необходимо внимательно следить за процессом сборки, чтобы не допустить ошибок.

Схема очень проста: поступает биполярный сигнал питания переменного тока, который выпрямляется диодами на положительную и отрицательную мощность, а затем регулируется до 12 В с каждой стороны.Резисторы 2,4 кОм обеспечивают нагрузку, гарантирующую, что схема работает даже без модулей, потребляющих ток, а большие конденсаторы предназначены для очистки сигналов питания. Меньшие колпачки и дополнительные диоды нужны только для безопасности.

Я не несу ответственности за любой ущерб, причиненный в результате сборки, установки или использования этого источника питания. Создавайте и пользуйтесь на свой страх и риск!

, 4 февраля 2021 г.) — audiosy.net

В соответствии с моими предыдущими сборками источников питания в попытке получить хороший чистый звук от приличного чистого источника питания, параметры не сильно изменились.Я решил спроектировать этот источник питания, поскольку предыдущая двухканальная / двухполюсная конструкция не соответствовала моим требованиям к тому, как я хотел построить свой следующий проект.

На этот раз упор был сделан на практичность. Теперь, когда я освоился с дизайном KiCad, я решил, что пришло время заняться разработкой другого источника питания. Мне понравился дизайн с одной направляющей, который я делал ранее, поскольку он был довольно маленьким и служил своему назначению. Моя цель с этим дизайном заключалась в том, чтобы довести его до определенного размера и сделать его в целом меньше в процессе, чтобы он был более привлекательным не только для меня, но и для других.

Схема платы нового биполярного блока питания.

Расчетные параметры

Эта конструкция основана на том же типе входного трансформатора, поддерживающего двойные первичные обмотки для работы 110/220 В, и имеет тот же этап фильтрации CRCRC, что и раньше, с той лишь разницей, что на этот раз я выбрал ИС выпрямительного диодного моста вместо использования 4 отдельных диодов. поскольку это дешевле и меньше компонентов для пайки, плюс наша цель — сэкономить место. Я установил указанный размер платы для работы с этим временем (160 мм x 100 мм), так как я хотел, чтобы она скользила по направляющим корпуса Hammond 1455T2201, поскольку это то, что я буду использовать в моем следующем проекте.

Вы также можете заметить, что я использовал разные регуляторы в этой конструкции и выбрал регуляторы LM2941T (положительный) и LM2991T (отрицательный). Я сделал это, потому что это более современные регуляторы LDO (Low Dropout), которые хорошо подавляют пульсации и в целом не так шумны по сравнению со старыми монолитными аналогами 78xx и 79xx. У них также есть больше функций, поэтому они поставляются в 5-выводном корпусе вместо привычных 3-выводных. Подробнее об особенностях позже.

Принципиальная схема биполярного блока питания BP001.
(Щелкните, чтобы развернуть)
Выше показаны 3D-рендеры блока питания до того, как я отправил герберы на производство.

Так что же изменилось?

Как я уже упоминал ранее, я внес несколько изменений в конструкцию этого источника питания. Вот список улучшений и изменений, которые я внес в этот дизайн:

  • Используются более современные регуляторы LM29xx LDO, которые имеют более низкий уровень пульсаций.
  • Функция включения регулятора, позволяющая включить / выключить регуляторы, оставив остальную часть платы включенной.
  • Регулируемое выходное напряжение с помощью подстроечных резисторов для обеих шин увеличивает гибкость источника питания, а также вы получаете дополнительное преимущество в виде возможности точного согласования обоих выходов.
  • Встроенный предохранитель был добавлен для тех, кто хочет большей гибкости по сравнению с типом используемого входа IEC.
  • Перемычки для выбора входного напряжения сети теперь меньше и намного понятнее, с шелкографией, показывающей, как настраивать.
  • Добавлены клеммные соединители, чтобы упростить подключение без пайки проводов.
  • Светодиодные индикаторы, отображающие питание шин, защищенных токоограничивающими резисторами.
  • Выходной светодиодный индикатор с возможностью внешнего разъема, показывающий, когда регуляторы включены, который защищен ИС CCS с ограничением до 20 мА.
  • Выходные сглаживающие конденсаторы большего размера (1000 мкФ) для дальнейшего снижения шума пульсаций.

Строительство и тестирование

Сборка платы довольно проста. Мне нравится сначала паять более мелкие компоненты, а потом доделать до более крупных.При создании этого источника питания следует помнить о нескольких вещах, и вы можете сделать несколько вариантов в зависимости от ваших предпочтений. Если у вас есть одна из моих других плат блока питания, вы можете заметить, что я также увеличил размер паяных площадок на резисторах и, в частности, площадках регулятора.

Возможно, вы заметили большие «точки», отмеченные рядом с некоторыми компонентами. Это указывает на положительную сторону, которая помогает немного упростить набивку компонентов и сборку.Единственное исключение из этого правила — стабилитрон D2. Эта «точка» просто обозначает ориентацию компонента, а «точки» меньшего размера являются контрольными положениями посадочных мест для обозначения контакта 1.

Высококачественная печатная плата, полученная от производителя, с глянцевой поверхностью синего цвета. Выглядит великолепно!

Измерения

После создания прототипа для тестирования я решил провести некоторые измерения на осциллографе. Если вы посмотрите на изображение ниже, вы увидите, что рябь практически отсутствует.Мне удалось установить его ниже, чем у других источников питания, которые я построил ранее, благодаря использованию современных регуляторов и увеличенному сглаживающему выходному конденсатору. Пиковое напряжение составляет около 1,6 мВ, среднее значение составляет около 655 мкВ, а среднеквадратичное значение — 724 мкВ, что, честно говоря, вероятно, является шумом, создаваемым осциллографом, в противном случае оно было бы намного ниже. Это действительно тихий блок питания.

Множественная фильтрация CRC очень эффективна для устранения шума пульсаций.

Важные примечания к сборке

Прежде чем начинать светодиоды D5 и U3 CL220 IC, важно подумать, собираетесь ли вы использовать внешний светодиод, установленный на вашем корпусе.При использовании внешнего светодиода, подключенного к J10, вы должны оставить D5 свободным. CL220 — это микросхема драйвера светодиода CCS (источник постоянного тока), которая выдает максимальный ток 20 мА.

Причина, по которой это использовалось, заключается в том, что он ограничивает выходной ток на уровне 20 мА, поэтому, когда вы регулируете выходное напряжение с помощью подстроечных регуляторов, он поддерживает одинаковую яркость светодиода D5 или J10 независимо от того, какое выходное напряжение установлено.

Небольшое предупреждение, CL220 действительно нагревается на ощупь, но не о чем беспокоиться.

Используйте резистор вместо CL220, если вас беспокоит нагрев или если вы не планируете изменять выходное напряжение после его установки.

Я измерил температуру окружающей среды с помощью портативного лазерного термометра, и она достигла максимума около 55 ° C, что нормально без радиатора и не вызовет никаких проблем, поскольку находится в рабочих пределах. Только убедитесь, что он не касается выходных конденсаторов.

Если вас беспокоит температура CL220, вы можете оставить светодиоды U3 CL220 и D5 свободными и подключить свой собственный светодиод на проводе с последовательным резистором к положительному или отрицательному выходу, если вы не намерены изменять напряжение, когда он был установлен.Это также отключит выход J10, к которому вы обычно подключаете внешний светодиод.

В качестве альтернативы вы можете подключить резистор к средней контактной площадке и квадратной контактной площадке (контакты 2 и 3), где обычно находится CL220, и оставить D5 свободным, чтобы вы могли использовать разъем J10 для вашего собственного внешнего светодиода. Я использую 2.2k для вывода от 18 до 20 В, как на изображении выше, но всегда лучше рассчитать правильное значение, которое вам нужно.

Если вы все же решите использовать CL220, убедитесь, что он установлен правильно.Шелкография на плате отмечена, чтобы показать, в какую сторону должна быть обращена вкладка, но вы также можете обратиться к изображению ниже для ясности.

Если у вас есть плата REV B, вы можете подключить резистор к R10, который расположен непосредственно под U3 CL220. Если вы это сделаете, вы должны оставить U3 CL220 свободным.

Если вы решили использовать внешний светодиод, подключенный к J10 с установленным CL220, важно отметить, что выбранный вами светодиод не должен превышать 20 мА, в противном случае он может потускнеть или просто не загореться вообще.

Также обратите внимание на маленькую точку, отмеченную на разъеме J10, она фактически была частью конструкции компонентов разъема, но она также удобно отмечает, с какой стороны подключается плюс вашего светодиода. Это более четко обозначено на платах REV B.

Я по недосмотру забыл, что я реализовал встроенный предохранитель, что означало, что я должен был пометить клеммы для J1, чтобы предохранитель был подключен к стороне под напряжением, а не к нейтрали. Если вы обратитесь к изображению ниже, я обозначил правильную ориентацию разъема J1 для входа переменного тока.Я также пометил Землю, но вы можете соединить ее с любым из четырех отверстий для крепления. С тех пор это было исправлено в платах REV B.

Все в порядке, если вы правильно собрали плату, у вас будет хороший тихий блок питания, подобный тому, который я построил ниже. Выходное напряжение можно легко отрегулировать, поворачивая подстроечные регуляторы (RV1 и RV2) по часовой стрелке для увеличения напряжения и против часовой стрелки для уменьшения напряжения. Хотя рабочие пределы регуляторов составляют от (+/-) 5 В до (+/-) 20 В, вы можете установить подстроечные регуляторы за эти пределы.Это не было полностью протестировано, и вы делаете это на свой страх и риск.

Готовый прототип блока питания БП001.

И последнее, о чем следует упомянуть, это разъем J6, который обеспечивает функцию «ВКЛ / ВЫКЛ» или включение регуляторов. Если вы хотите использовать эту функцию, просто подключите переключатель с защелкой к этому разъему, чтобы « замкнуть » две клеммы вместе, или просто опустите разъем и припаяйте перемычку или прикрепите петлю к разъему, как указано выше, если вы планируете просто запитать все плата от внешнего переключателя.

Для справки: сторона разъема с точкой обеспечивает функцию «ВКЛ / ВЫКЛ» или «Разрешить» на этом контакте, а другой контакт подключен к земле. короткое замыкание двух вместе просто связывает «ВКЛ / ВЫКЛ» или «Разрешить» с землей, что включает регуляторы. Эта функция регуляторов защищена токоограничивающим резистором и стабилитроном на 3,3 В.

Дополнительный MOD, позволяющий реализовать светодиод режима ожидания.

Существует также дополнительный MOD, который вы можете выполнить, который позволяет вам подключить светодиод, чтобы показать, когда регуляторы находятся в состоянии ВЫКЛ.(Индикатор режима ожидания). Обратитесь к изображению выше, чтобы узнать, как его подключить. Убедитесь, что светодиод маломощный, в идеале от 1,5 до 3,0 В. Красный светодиод, вероятно, будет подходящим выбором для обозначения состояния «ВЫКЛ.». Когда вы включите регуляторы, светодиод погаснет.

Примечание: поскольку J6 в основном используется для включения / выключения регуляторов, подключение одного только светодиода к контактам J6 не включает регуляторы. В этом случае вам все равно придется сильно закоротить два контакта.

Спецификация

В DigiKey можно заказать следующие компоненты:

732-11373-ND x1 F1 Wurth (БЛОКИ ПРЕДОХРАНИТЕЛЯ — PCB — ЗАЖИМ C)
F4607-ND x1 Fuse Littelfuse Inc.(500 мА, керамика с медленным выдувом, 5 мм x 20 мм)
399-5464-ND x1 C1 Kemet R46KN322000M1M 0,22 мкФ / 250 В демпфирующий конденсатор (полипропилен с номиналом X2)
DF04M-ND x1 D1 ON Semi. (BRIDGE RECT 1P 400V 1.5A 4DIP)
493-1883-ND x6 C2,3,4,5,6,7 Nichicon (UPW Series CAP ALUM 3300UF 20% 35V RADIAL)
PPC5.1W-2CT-ND x4 R1, 2,3,4 Vishay (RES 5.1 OHM 2W 5% AXIAL)
102-6161-ND x5 J1,6,7,9,10 Устройства CUI (2-ПОЗ. КЛЕММ. БЛОК, ТИП ВИНТА, 5,00)
102-6162- ND x1 J8 Устройства CUI (3-ПОЗ. КЛЕММ. БЛОК, ВИНТОВЫЙ ТИП, 5.00)
LM2941T / LF03-ND x1 U1 ON Semi. (IC REG LINEAR POS ADJ 1A TO220-5)
LM2991T / LF03-ND x1 U2 ON Semi. (IC REG LINEAR NEG ADJ 1A TO220-5)
HS352-ND x2 HS1,2 Aavid (HEATSINK TO-220 W / PINS 1.5 ″ TALL)
3296Y-203LF-ND x2 RV1,2 Bourns Inc. (ТРИММЕР 20K ОМ 0,5 W GW TOP ADJ)
1N5226BVSCT-ND x1 D2 Vishay (стабилитрон 3,3 В 500 мВт ± 5% DO-35)
BC4554CT-ND x1 R5 Vishay (RES 27 кОм 1% 0,4 Вт осевой)
BC3925CT-ND x2 R8,9 Vishay (RES 1,2 кОм, 1%, 0,4 Вт, осевое)
CL220N5-G-ND x1 U3 Microchip Tech.(IC LED DRIVER 220V .02A 3TO-220) (ДОПОЛНИТЕЛЬНО)
516-1310-ND x2 D3,4 Broadcom (зеленый 569-нм светодиод 3 мм 1,9 В, радиальный)
516-1308-ND x1 D5 Broadcom (красный 626-нм светодиод 3 мм 1,7 В Радиальный) (ДОПОЛНИТЕЛЬНО)
BC4549CT-ND x2 R6,7 Vishay (RES 2.2K OHM 1% 0.4W AXIAL)
493-1831-ND x2 C8,9 Nichicon (UPW Series CAP ALUM 1000UF 20% 25V RADIAL)
1295- 1074-ND x1 TF1 Talema (70064K — 25VA — 18V / 694mA)

Альтернативный трансформатор:

TE2260-ND x1 TF1 Amgis (L01-6364 — 25VA — 18V / 694mA)

Наличие платы

Напишите электронное письмо контакту @ audiosy.net, если вы заинтересованы в приобретении одной или нескольких плат для использования.

Заявление об ограничении ответственности:
Платы предоставляются как есть, без каких-либо гарантий. Они предназначены исключительно для личного использования и поставляются только в виде голой платы, которая классифицируется как незавершенный продукт. Несмотря на то, что были предприняты все усилия для обеспечения того, чтобы плата была разработана с учетом отраслевых стандартов, она может не отражать точное представление этих стандартов, и поэтому в процессе проектирования могут быть незначительные несоответствия или упущения.Несмотря на то, что эти платы были тщательно протестированы, не может быть никаких гарантий, что плата полностью свободна от дефектов, и поэтому при сборке и использовании платы следует проявлять осторожность и должную осмотрительность.

MFOS Регулируемый биполярный блок питания Synth Module DIY Electronics Parts Kit

Это отличный биполярный источник питания для вашего проекта модульного синтезатора. Этот источник питания на базе LM317 / LM337 может похвастаться мощностью 1,5 А и регулируемым выходом, поэтому вы можете снабжать свои проекты любым напряжением от +/- 9 до +/- 15 В.Мы также включаем радиаторы для регуляторов, но также рекомендуем вам использовать пасту для радиатора (не входит в комплект), также доступную от Soundtronics.

Обратите внимание на нашу переднюю панель и структуру, если вы хотите иметь выключатель питания на передней панели модульной стойки для синтезаторов. У нас также есть подходящие трансформаторы, силовые разъемы и даже монтажные пластины не только для силовых разъемов, но и для переключателей напряжения и вентиляторов.

В комплект входят все необходимые электронные компоненты. Затем вы также можете приобрести наши печатные платы, передние панели и держатель для печатных плат, чтобы по-настоящему профессионально завершить работу над модулем.Если вы приобретете печатную плату и компоненты через Soundtronics, мы также окажем вам техническую поддержку на случай, если у вас возникнут какие-либо трудности при сборке.

Каждый комплект содержит:

Кол-во Треб. Описание Значение Обозначения СТ арт. №
1 Регулятор напряжения LM317T Переменная 1.5А U1 2230-221
1 Регулятор напряжения LM337T Переменная отрицательная величина 1,5 А U2 2230-231
2 Радиатор TO220 12,5C / Вт У1, У2 2700-190
2 240R 0,25 Вт 1% металлопленочный резистор 240R R1, R5 7163-036
2 1к 0.Металлопленочный резистор, 25 Вт, 1%, R3, R7 7163-051
2 4k7 0,25 Вт 1% металлопленочный резистор 4k7 R2, R6 7163-067
1 Кулисный переключатель SPST 6A 250Vac LED с подсветкой Переключатель 7212-256
4 1N4002 1A 100V Выпрямительный диод CR1, CR2, CR3, CR4 7212-484
1 Мостовой выпрямитель с пассивированным стеклом Встроенный 8A 400V GBU8G BR1 7212-487
2 Радиально-керамический диэлектрический конденсатор X7R, 5 мм, 100 нФ, 100 нФ C2, C8 7212-749
2 Многооборотный кермет с предустановкой Top Adjust SIL 2k 2k R4, R8 7212-855
4 10000 мкФ 35V 85C Радиальный защелкивающийся электролитический конденсатор 10000 35В C4, C5, C6, C7 7213-125
2 Танталовый конденсатор с шариками 25V 1 мкФ 1 мкФ 25 В 2.5 мм C1, C9 7213-205
2 Танталовый конденсатор с шариками 25V 10uF 10 мкФ 25 В 2,5 мм C3, C10 7213-208

Регулируемый источник питания постоянного тока

Регулируемый источник питания постоянного тока

Домашняя аудиосистема для дома

Регулируемый источник питания постоянного тока или нить накала

Я спроектировал и построил простой источник питания постоянного тока для привода 300B. филаментов в «Излишне Комплекс «300B Amp» некоторое время назад.С тех пор у меня был номер заявок на покупку печатных плат для этой схемы. Наконец-то я дошел до оптимизация дизайна и теперь есть несколько плат. Вы можете найти Печатные платы на eBay, нажав здесь.

Хотя я разработал это в основном для использования в качестве источника постоянного тока для трубных нитей или нагреватели, это универсальный источник постоянного тока, который имеет множество применений. В основном просто добавьте трансформатор, чтобы получить стабилизированное напряжение постоянного тока в 1.От 25 В до Диапазон ~ 25 В, до 5 ампер. Вы можете соединить два модуля, чтобы получить биполярный питания (например, для операционных усилителей) — см. ниже.

Вот схема (щелкните изображение, чтобы просмотреть полную схему в формате PDF):

Простой выпрямитель / фильтр, микросхема стабилизатора напряжения LT1084 или LT1085 (или аналогичная) и синфазный дроссель наподобие тех, что используются в импульсных источниках питания. В синфазный дроссель не является обязательным — вы можете установить две перемычки, если не хотите Это.Он предназначен для устранения синфазного шума, который может емкостная связь через силовой трансформатор от первичной к вторичный. Он также может помочь отфильтровать шум восстановления выпрямителя. Примечание что из-за сопротивления в синфазном дросселе нужно регулировать напряжение под нагрузкой … вы теряете пару десятых вольта на CML.

Обратите внимание, что если вы используете его при более высоком напряжении, таком как 10 или 12 В, вы будете необходимо сделать R1, R2 и R4 более высоким сопротивлением, иначе они будут рассеивать больше, чем 1/4 ватта.

Я разработал печатную плату в том же форм-факторе, что и нить накала Tent Labs. источник тока, который представляет собой более сложный источник тока, управляемый напряжением (который работает очень хорошо, кстати). Что Таким образом, я мог переключаться между ними без каких-либо серьезных изменений.

Вот как выглядит печатная плата (щелкните, чтобы увидеть полноразмерное изображение):

Размеры (в мм):

Вы можете скачать спецификацию либо в формате PDF или в формате XLS.У меня также есть Спецификация проекта Mouser, к которой вы можете получить доступ через этот ссылка на сайт. Обратите внимание, что в спецификации есть ограничение на 1 мкФ на выходе (C2), тогда как схема имеет 0,1 мкФ. Вы можете использовать любой из них — 1 мкФ, возможно, лучше.

Общая стоимость деталей чуть более 20 долларов плюс плата. я продавая их по 30 долларов за пару на eBay.


Выходное напряжение и подключение двойного питания

Выходное напряжение устанавливается резистивным делителем (R1, R2 и R3), подключенным к выводу обратной связи LT108x, который регулируется на 1.25В ниже выхода. Подробнее см. Лист данных LT108x.

С помощью значений, показанных на схеме и в спецификации, выход может быть скорректирован. от 2,5 В до 7,6 В, регулируя подстроечный резистор R1. Если вам нужен диапазон От 10 В до 20 В (например, для источников питания операционных усилителей), вы можете сделать R2 820 Ом и trimpot R1 1k. Вы также можете увеличить резистор утечки R4 до что-то побольше, например 1к.

Если у вас есть трансформатор с двумя вторичными обмотками, вы можете использовать два из них. расходные материалы для биполярного (+/-) питания.Вы бы соединили два модуля как показано ниже:


Входное напряжение и ток

Для поддержания регулируемого выходного напряжения, напряжение постоянного тока подается на микросхема регулятора должна оставаться немного выше желаемого регулируемого выходного напряжения. (минимальная разница между вводом и выводом называется «выпадением» напряжение «). Для серии LT108x минимальная разница в 1,5 В составляет рекомендуемые. Итак, для 5.Регулируемый выход 0 В, у вас должно быть минимум 6,5 В на входе регулятора (или выходе фильтра).

Чтобы определить, какое напряжение должно быть на вторичной обмотке трансформатора для правильного необходимо учитывать это минимальное напряжение, пульсирующее напряжение и падение напряжения на диодах. Пиковое напряжение постоянного тока (верхняя граница пульсации) составляет примерно [1,4 * (действующее значение напряжения трансформатора)] — 1,0 В, где 1.0V — это падение на двух диодах. Напряжение пульсации зависит от на токовом выходе блока питания и емкости блока питания (3 * 6800 мкФ в спецификации или 20.4 мФ). Напряжение пульсации составляет примерно I / (2 * f * C), где f равно 60 (сеть 60 Гц) или 50 (сеть 50 Гц). Например, для 1А ток нагрузки и сеть 60 Гц, пульсации напряжения будут около 0,4 В.

Если сложить все вышесказанное: 6,5 В (минимальный вход на регулятор) + 1 В (диодный падение) + 0,4В (пульсация) вы получите 7,9В. Теперь умножьте это на 0,707, чтобы получить Среднеквадратичное напряжение, которое дает вам среднеквадратичное значение 5,58 В. То есть минимальное напряжение вам нужно для вторичной обмотки трансформатора.Чтобы сохранить количество энергии рассеивается в регуляторе как можно ниже, следует использовать следующий, более высокий напряжение доступно. В данном случае это, вероятно, трансформатор на 6 В.

Номинальный среднеквадратичный ток трансформатора должен быть не менее 1,8-кратного значения постоянного тока. выходной ток. Это общее практическое правило, и оно действительно зависит от сам трансформатор. Итак, для приведенного выше примера выхода 5V 1A в идеале вы должны хочу трансформатор 6.3V 1.8A. Более высокие номинальные токи хороши (2А будет здесь хороший выбор — чем выше номинальный ток, тем круче трансформатор будет работать).

Теперь, если ты такой же ленивый, как я, проще использовать Duncanamp Симулятор источника питания PSUD, чтобы понять, что вам нужно. я введены параметры для трансформатора 6,3 В 2 А с регулировкой напряжения 15% (характерно для дешевого трансформатора). Вот результат:

Минимальное напряжение постоянного тока (нижняя часть пульсации) составляет около 7,75 В, что дает вам Падение напряжения на стабилизаторе 2,75 В.

Если вы используете это для подачи нити, некоторые рекомендации: 300В при 5В и 2А, используйте 6В (или 6.3 В) трансформатор номиналом 4 А или более (трансформатор 5 В может работать , но увеличивает падение напряжения). 2А3 хорош с 5В на 4А. Для 6В 1А (как для предусилителя) можно использовать трансформатор 6,3В 2А. (или обмотка на пластинчатом трансформаторе).


Рассеиваемая мощность

Нет ничего бесплатного. Если у вас текущий ток 1А и падение 2,75В через регулятор вы рассеиваете (I * R) или 1 * 2,75 = 2,75 Вт мощности в регуляторе.Поэтому он установлен на радиаторе — получает теплый.

Итак, ток, который вы можете получить от этого регулятора, ограничен не только сам регулятор IC (1084 подходит для 5A; 1085 3A), но также рассеиваемая мощность. Радиатор на спецификации рассчитан на 5-7 Вт, в зависимости от от того, насколько горячо вы готовы позволить ему стать. Вы можете стать выше или ниже радиаторы, которые подходят к печатной плате, если вам нужно больше или меньше энергии диссипация. И если вы сообразительны, то сможете придумать, как установить его на ваше шасси для дополнительного радиатора.


Вы можете увидеть пару конвертеров накаливания более ранней версии на этом изображении обратная сторона «Излишне сложного усилителя 300В». Они две зеленые платы …

Что такое биполярный источник питания? (Базовые знания)

Усилитель высокого напряжения

Усилитель высокого напряжения преобразует входное напряжение в форму волны высокого напряжения, как показано на рис. 1. В наши дни спрос на высоковольтные усилители все больше и больше растет, и теперь они становятся незаменимым инструментом для исследований и разработок, экспериментов и интеграции в системы для таких областей, как электроника, физика, биохимическая и медицинская промышленность.Используя технологии высокого напряжения, Matsusada Precision Inc. производит различные усилители высокого напряжения для удовлетворения всех требований клиентов.

* У нас есть усилители, разработанные специально для электростатических патронов или PZT. За подробностями обращайтесь к нашим торговым представителям

(рисунок 1)

Четырехквадрантный выходной диапазон

Усилитель высокого напряжения

обычно оснащен функцией «стока» для выходных токов, которая обеспечивает работу с постоянным напряжением независимо от типа нагрузки, емкостной или проводящей.(Рис.2) Поскольку он обеспечивает быстрый отклик, это идеальный источник питания для приложений, требующих выхода переменного тока.

Matsusada Усилители высокого напряжения — все усилители биполярного типа и могут работать во всей четырехквадрантной области. (I, II, III и IV участки)

  • Vomax: Номинальное выходное напряжение
  • Iomax: Номинальный выходной ток
(рис.2) Рабочий диапазон напряжения и тока

Скорость нарастания

Ответственность за наш высокоскоростной усилитель определяется скоростью нарастания напряжения (SR).Пошаговая ответственность нашего усилителя показана на рис. 3.

SR = ΔV / мкСм

Если амплитуда выходного сигнала меньше, время отклика сокращается. Серия AMP достигает максимального значения SR = 700 В / мкСм.

(рис.3)

Время нарастания (ступенчатая характеристика)

Отклик на скачок может быть обозначен временем нарастания. (рис.4) Обычно время нарастания отклика усилителя (= ширина полосы) fc (Гц) определяется формулой, приведенной ниже.

тр 0.35 / fc.

Время спада tf равно tr.

(рис.4)

Частотная характеристика

Отклик усилителей Matsusada описывается как «полоса частот». При качании выхода с синусоидальной формой волны с номинальной резистивной нагрузкой размах выхода (амплитуда) уменьшается по мере увеличения входной частоты. Частотная характеристика в спецификации — это частота fc, при которой размах выходного сигнала составляет 70% (-3 дБ). (рис. 5)
Если требуется четкая форма выходного сигнала, выберите усилитель высокого напряжения, который имеет достаточно высокую полосу частот по сравнению с требуемой частотой.Обычно требуется от трех до пяти раз больше полосы частот для синусоидального сигнала и примерно в 10 раз больше для прямоугольного сигнала. В случае недостаточной ширины полосы частот размах выходного сигнала должен быть уменьшен, а разность фаз должна быть большой, поэтому потребуются некоторые решения, такие как контроль формы выходного сигнала.

(рис.5) Отклонение размаха выходного сигнала от частоты

* Избегайте постоянного ввода высокочастотного сигнала, который снижает выходную частоту усилителя.Усилитель выйдет из строя из-за увеличения внутренних потерь.

Емкостная нагрузка

Когда к источникам питания подключена емкостная нагрузка 100 пФ или более (включая паразитную емкость выходного провода), выходное напряжение может колебаться. В этом случае установите последовательно на выходе высоковольтное сопротивление от 100 Ом (при 0,1 мкФ) до 1000 Ом (при 1000 пФ). Обратите внимание, что полоса частот будет ограничена в соответствии с формулой, записанной на правом рисунке, когда усилитель используется с емкостной нагрузкой.

Кроме того, когда усилитель используется для такого использования, как коронный разряд, будет течь ток, превышающий номинальный, и это плохо скажется на усилителе. В этом случае, а также время для использования усилителя с емкостной нагрузкой, установите выходное сопротивление и ограничьте ток.

* Избегайте постоянного ввода высокочастотного сигнала, который снижает выходную частоту усилителя. Усилитель выйдет из строя из-за увеличения внутренних потерь.

Важное примечание по использованию всех характеристик высокоскоростного усилителя высокого напряжения

Выходной кабель усилителей высокого напряжения не экранирован. Если выходной кабель имеет некоторую паразитную способность относительно земли (заземление или металлические предметы), выходное напряжение будет синусоидальным или стоп-сигналом, и будет потребляться дополнительный ток. Поскольку этот ток идет параллельно нагрузке, может произойти следующее появление.

  1. Скорость нарастания или падение частоты отклика
  2. Форма волны искажена или изменена

При наличии паразитной емкости C на выходе ток утечки C будет таким, как показано ниже.

Решение

Убедитесь в правильности подключения, чтобы максимально снизить паразитную емкость высоковольтного кабеля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
