Электрика в гараже своими руками. Электропроводка в гараже своими руками: пошаговая инструкция по монтажу

Как правильно сделать электропроводку в гараже. Какие материалы выбрать для проводки. Как рассчитать мощность и сечение проводов. Какие инструменты понадобятся для монтажа. Пошаговая инструкция по монтажу электропроводки в гараже своими руками.

Особенности электропроводки в гараже

Монтаж электропроводки в гараже имеет ряд особенностей по сравнению с жилыми помещениями:

• Повышенная влажность и запыленность
• Риск механических повреждений проводки
• Необходимость подключения мощных электроприборов
• Требования пожарной безопасности
• Сезонный характер использования

Поэтому при проектировании и монтаже проводки в гараже необходимо учитывать эти факторы для обеспечения надежности и безопасности электроснабжения.

Выбор материалов для электропроводки

Для электропроводки в гараже рекомендуется использовать следующие материалы:

• Медный кабель с двойной изоляцией сечением от 2,5 мм²
• Гофрированные трубы или металлорукав для защиты проводов
• Распределительные коробки с высокой степенью защиты (IP54 и выше)
• Автоматические выключатели и УЗО
• Влагозащищенные розетки и выключатели

При выборе кабеля отдавайте предпочтение медным проводам — они надежнее алюминиевых и меньше нагреваются под нагрузкой.

Расчет мощности и сечения проводов

Перед монтажом необходимо рассчитать потребляемую мощность всех электроприборов в гараже и подобрать провода соответствующего сечения. Для типового гаража подойдет следующая схема:

• Освещение — 2,5 мм²
• Розетки 16А — 2,5 мм²
• Силовая розетка для электроинструмента — 4 мм²
• Ввод в гараж — 6 мм²

Обязательно заложите запас по мощности, так как со временем количество потребителей может увеличиться. Оптимально использовать трехфазный ввод 380В.

Необходимые инструменты

Для монтажа электропроводки в гараже своими руками понадобятся следующие инструменты:

• Перфоратор
• Штроборез
• Отвертки
• Плоскогубцы и бокорезы
• Монтажный нож
• Индикаторная отвертка
• Мультиметр
• Маркер
• Рулетка

Также необходимо позаботиться о средствах индивидуальной защиты — диэлектрических перчатках, защитных очках и т.д.

Пошаговая инструкция по монтажу электропроводки

1. Составление схемы

Начните с составления подробной схемы электропроводки с указанием всех потребителей, розеток, выключателей и точек освещения. Учитывайте удобство расположения и эргономику.

2. Разметка

Произведите разметку трасс для прокладки кабелей и мест установки розеток, выключателей и распределительных коробок согласно схеме.

3. Штробление

Выполните штробы в стенах для укладки проводов. Глубина штроб должна быть не менее 20 мм. Избегайте горизонтальных штроб.

4. Монтаж подрозетников

Установите подрозетники и распределительные коробки в подготовленные отверстия. Зафиксируйте их с помощью алебастра или монтажной пены.

5. Прокладка кабеля

Проложите кабели по размеченным трассам, используя гофротрубы или металлорукав для дополнительной защиты. Оставляйте запас по длине 10-15 см.

6. Коммутация

Выполните соединения проводов в распределительных коробках, используя клеммники WAGO. Заизолируйте соединения.

7. Установка розеток и выключателей

Подключите и установите розетки и выключатели в подрозетники. Используйте влагозащищенные модели.

8. Монтаж щита

Установите и подключите вводной щит с автоматами и УЗО. Произведите маркировку групп потребителей.

9. Проверка

Выполните проверку целостности цепей и сопротивления изоляции с помощью мультиметра. Устраните выявленные недостатки.

10. Подключение

Выполните подключение электропроводки гаража к питающей линии. Эту операцию должен производить квалифицированный электрик.

Правила безопасности при монтаже

При самостоятельном монтаже электропроводки в гараже необходимо соблюдать следующие правила безопасности:

• Работы производить только при отключенном напряжении
• Использовать инструмент с изолированными рукоятками
• Применять средства индивидуальной защиты
• Не работать в одиночку
• Следить за целостностью изоляции проводов
• Не превышать допустимые нагрузки на провода

Помните, что неправильный монтаж электропроводки может привести к пожару или поражению электрическим током. При наличии сомнений лучше обратиться к профессиональному электрику.

Типичные ошибки при монтаже проводки в гараже

При самостоятельном монтаже электропроводки в гараже часто допускаются следующие ошибки:

• Использование алюминиевых проводов вместо медных
• Неправильный расчет сечения проводов
• Отсутствие заземления
• Соединение проводов скрутками вместо клеммников
• Прокладка кабеля без защитных труб
• Отсутствие УЗО
• Применение обычных розеток вместо влагозащищенных

Избегайте этих ошибок, чтобы обеспечить надежность и безопасность электроснабжения вашего гаража.

Заключение

Монтаж электропроводки в гараже своими руками — вполне выполнимая задача при наличии необходимых знаний и навыков. Тщательное планирование, правильный выбор материалов и соблюдение технологии монтажа позволят создать надежную и безопасную систему электроснабжения. Однако помните, что электричество не прощает ошибок. Если у вас есть сомнения в своих силах, лучше доверить эту работу профессионалам.

Монтаж проводки в гараже своими руками: правила и советы

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Составление схемы
• 2 Расчёт количества материалов
• 3 Разводка линии
  • 3.1 Подготовка
  • 3.2 Внешняя проводка
  • 3.3 Внутренняя разводка кабеля

Проведение проводки в гараже значительно отличается от протягивания ее в жилых помещениях, поскольку понадобится вызывать электрика, который протянет кабель от столба к щиту.Вдобавок он должен подсоединить трансформатор, счётчик и выключатели. Без сотрудничества с электриком никак не справиться, потому что проведение кабеля от центральной ЛЭП требует наличие официального разрешения для работ с электрическим напряжением.

Стоимость электромонтажа, проведённого электриком, значительно бьёт по кошельку. Но если лично осуществить ответвление в гараже, тогда электрик займётся исключительно внешним подключением.

Прокладка линии собственными силами включает в себя достаточно весомые преимущества:

• экономия денег;
• практика в электромонтажных работах.

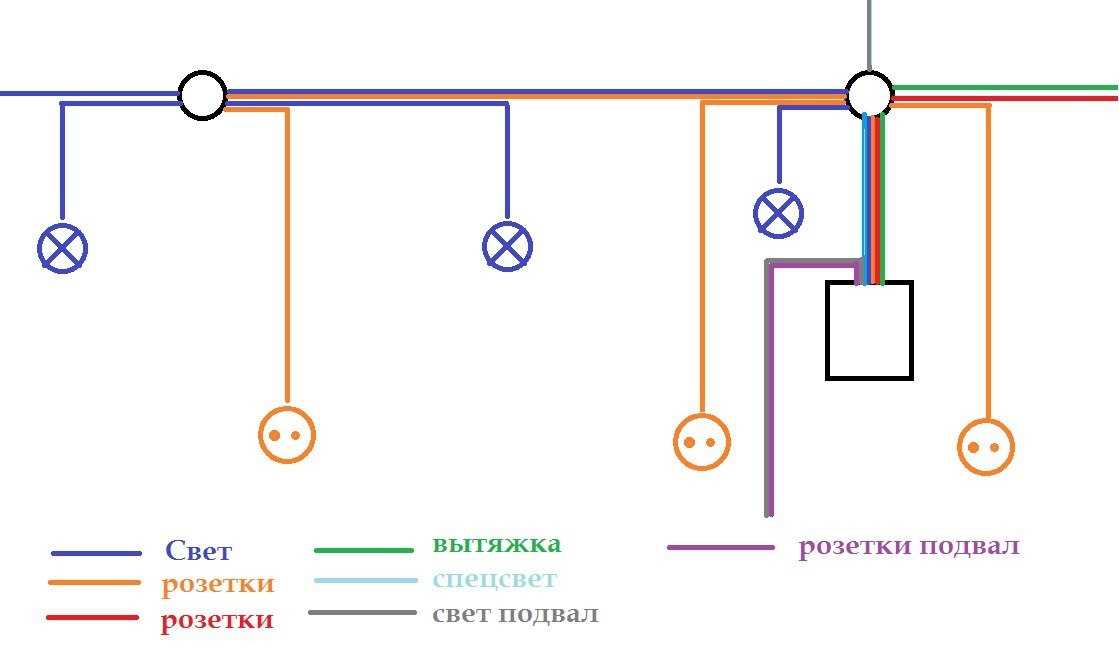

Составление схемы

Перед подготовкой стен нужно позаботиться о правильном составлении схемы электропроводки в гараже. На ней должны указываться следующие отметки:

1. введения кабеля в гараж;
2. установки электрического щитка;
3. расположения выключателей, лампочек и разъёмов.

Для самостоятельного черчения схемы рекомендуется учесть некоторые условия:

• трасса проходит по стенам только по вертикали или горизонтали, поворот может быть только прямоугольным;

• кабель проводится на расстоянии 150 мм от отопительных труб или потолка;
• выключатели крепятся на расстоянии 150 мм от двери, на высоте 1500 мм;
• разъёмы устанавливаются на высоте 600 мм от земли;
• расстояние между розетками не меньше 4000 мм;
• на осветительные приборы и разъёмы отдельно устанавливаются устройства защитного отключения;
• для смотровой ямы устанавливаются лампочки на 12 вольт, а в электрощит — понижающий трансформатор.

Если в гараже планируется оборудовать ремонтную мастерскую, то необходимо установить трёхфазный электрический ввод, чтобы выдерживались все нагрузки тока от сварочного аппарата и сверхмощных агрегатов. Чтобы организовать такую систему потребуется медный кабель с сечением 10 мм² и электрощиток минимум на 20 модулей.

Удобнее всего если при черчении схемы пользоваться проектом здания, чтобы чертёж был соблюдён со всеми подлинными размерами.

Расчёт количества материалов

Вслед за тем как будет составлена схема электропроводки в гараже, нужно будет переходить ко второму этапу — подсчёту расходных материалов. Вначале подсчитываются провода. Электричество проводится как внутри гаража, так и снаружи, следственно необходимо закупить материалы на всё. Монтаж внешнего ответвления следует проводить медными жилами с сечением от 10 мм².

Для корректного расчёта сечения провода нужно точное определение электроприборов, которые необходимо будет установить. Для розеток используются жилы с сечением от 4 мм², а для выключателей — 1,5 мм². Что касаемо длины, то её непременно покупают с запасом, так как провод разрезается на отрезки: от разъёмов к щиту, от выключателей к лампочкам. На каждое ответвление требуется резерв в 150 мм.

Далее следует тщательный просчёт числа розеток. Их нужно не меньше двух: для удлинителя и стационарного электроприбора. Выключателей тоже требуется не меньше двух: для ямы и главного освещения. Отдельное внимание нужно уделить светильникам. Широкое распространение среди населения получили светодиодные и люминесцентные лампочки.

Стоит тоже посчитать количество креплений, гофрированных труб или кабель-каналов.

Разводка линии

Электропроводка в гараже проводится в три стадии:

1. подготовка;
2. внешняя проводка;
3. внутреннее прокладывание.

Подготовка

Предварительный этап включает нарезку проводов и подготовку стен. Разрезать провода необходимо с учётом запаса длины от 150 мм на каждое ответвление. Стены размечают в соответствии со схемой. Разметку удобнее всего проводить разметочным шнуром. Для этого его закрепляют в исходной точке, потом протягивают до последующего ответвления или конечной точки проводки. Затем шнур натягивают по длине стены, отводят в бок и отпускают вниз. В конечном итоге на стенках остаётся крашеный след, который в дальнейшем и является маркировкой. Главное — натягивать шнур только по вертикали или горизонтали, чтобы отпечаток совпадал с метками на схеме. В связи с этим возможно использовать небольшой груз на нитке и строительный уровень.

Далее следует приготовить всё, что обязательно понадобится для электропроводки в бетонном гараже:

• плоскогубцы;
• комплект отвёрток;
• молоток;
• зубило;
• кусачки;
• электрическая дрель;

• изолента;
• перфоратор;
• крепёжные элементы;
• отвёртка-индикатор.

По окончании разметочных работ следует начать подготовку штроб для электропроводки в гараже. Штробить стенки удобнее всего с помощью болгарки с диском по бетону, перфоратором или зубилом с молотком. Глубину рекомендуется делать не больше 20 мм. Ширина подбирается в соответствии с сечением жилы. В кирпичном гараже нет необходимости штробить стенки. Проводка в гараже прекрасно вписывается в швы между рядов.

Внешняя проводка

Наружную электропроводку должен проводить только квалифицированный электрик. Если проводка будет проходить по воздуху, то нужно поставить промежуточную опорную стойку, на случай если протяженность до столба составит более 25 м. При этом необходимо учесть некоторые требования по высоте:

1. над проезжей дорогой от 6 м;
2. над пешеходными дорожками от 3,75 м;
3. над гаражом от 2,75 м.

Последнее требование, скорее всего, окажется проблематичным, поскольку гаражи чаще строятся не слишком высокими. Тогда рекомендуется установить гнутую стальную трубу.

Если провод будет прокладываться снизу, то необходимо будет выкопать траншею от центральной ЛЭП до щита и положить в неё силовой медный кабель (ВБбШв). Главное в фундаменте не забыть оставить отверстие для введения во внутрь гаража.

Для защиты линии от механического воздействия, лучше упаковать его в стальном коробе, а сверху дополнительно накрыть его резиновой лентой. Под фундаментом гаража провод также нужно закрыть трубой диаметром в 2 раза более сечения жилы. Наружная часть трубы должна выступать не более 50 мм. Недостатком наземной прокладки линии считается высокая себестоимость и трудоёмкость работ. Правда есть одно преимущество — этот способ наиболее долговечен.

Внутренняя разводка кабеля

Существует 2 варианта прокладывания линии в гараже:

• скрытый;
• открытый.

При прокладке скрытым способом нужно помещать провода в штробы и закреплять их хомутами или металлическими скобками. Далее следует установка распределительных коробок, а также подключение разъёмов и выключателей. После этого все жилы соединяются клеммами и проводят прозвонку с помощью мультиметра. Если всё нормально и электропроводка в гараже своими руками проведена по всем правилам, то можно штукатурить стены и дать им время на просушку. В деревянном или железном сооружении проводка обычно ведётся открытым способом в специализированных кабель-каналах.

Для вспомогательного увеличения безопасности работы с электроприборами, к вводу в щит следует пристроить отдельное заземляющее устройство. Несложное заземление изготавливают из металлических стержней диаметром около 16 мм, которые вертикально фиксируются на земле и соединяются с верхушками полоской из стали. Данный прибор обязан быть с сопротивлением, не превышающим показатель в 4 Ом.

Почти во всех гаражах присутствует влага. Именно поэтому они относятся к категории построений с высокой влажностью. Вследствие этого все автоматические выключатели, разъёмы и лампочки необходимо устанавливать со степенью защиты IP44 и далее.

Также стоит задуматься и о дополнительной технике безопасности. Пользоваться приборами следует только при полном отсутствии напряжения. Чтобы отключить напряжение, выключают автоматы в щите или откручивают пробки. Работать нужно в комфортной спецодежде, не стесняющей передвижений. Необходимо пользоваться исключительно качественным и цельным электроинструментом с изолированным кабелем без нарушений.

К осуществлению работ по монтажу проводки необходимо относиться максимально ответственно. Не стоит торопиться, а необходимо взвешивать каждое дальнейшее действие. Ведь только от правильно выполненного монтажа будет зависеть безопасность, надёжность и долговечность проводки.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Электропроводка в гараже своими руками

Предстоит сложная работа, требующая специальной подготовки. Электропроводка в гараже требует привлечения в виде консультанта хорошего электрика с тем, чтобы он курировал ход монтажных работ. Это обусловлено тем, что солидную долю работ, например, составить схему электропроводки в гараже своими руками, должен специалист с допуском. Это гарантирует, что дальнейшим монтажом электропроводки в гараже своими руками может осуществлять владелец «автодома», хорошо подготовленный практически.

Типы электрической проводки

Типы электрической проводки

Исполнителю нужно знать, что электрику в гараже своими руками необходимо создать двух видов. Это наружная и внутренняя электропроводка в гараже. Для монтажа подводки наружной электролинии необходимо имеет проект и изготовить необходимые чертежи, чтобы они были зарегистрированы в Энергонадзоре. Электропроводка в гараже бывает:

• скрытая;
• открытая.

Разрешается провести электропроводку в гараже новичкам. Монтаж автоматов, счётчиком, щитовых производят специалисты, имеющие на выполнении работ лицензии.

Внешняя электропроводка в гараже заключается в подводке силового кабеля от стандартной электрической линии. Обычно это верховая сублимация. Кабель с расчетным сечением протягивают до установленной трубы на гараже, которая является надежным коммутационным узлом. Обычно около выхода кабеля из трубы недалеко монтируется счётчик, от которого начинается внутренняя проводка в гараже. Но бывают ситуации, когда необходимо проложить кабель до счётчика по стене. К «воздушке» есть свои требования. Ставятся столбы, натягиваются провода, если от гаража до стационарной электролинии расстояние больше 25 м. Высота над проезжей и пешеходной зоной должна быть 3,75 м. А так же используют подземный способ. Высота ввода в гараж должна быть не меньше 2,7 м.

Ни в коем случае нельзя работать с кабелем, находящимся под напряжение. Сначала все выполняют работы, которых требует схема электропроводки в гараже. Подключение к силовой линии осуществляет после того, как правильно проведено заземление. Заземление можно осуществить самому автолюбителю, если у него на руках схема и работу курирует специалист.

Выбор материала

Типы электрической проводки

Электропроводка в гараже своими руками потребует выбора материала. Не любой кабель пригодится. Здесь на авось не пройдет. Только точный расчет под напряжение. Кабель необходимо выбрать такой, который отвечал суммарной мощности всех подключенных потребителей. Такими могут быть:

1. Сварочный аппарат или несколько.
2. Шинно-монтажное оборудование.
3. Дрель, болгарка, электрический обогреватель.
4. Коротковолновая печка.
5. Светильники.
6. Подъемное оборудование для ламельных дверей.
7. Внешнее освещение.
8. Другие электроприборы и системы.

Для того, чтобы проводка в гараже не закоротила, не произошел пробой изоляции, необходимо рассчитать, какой по мощности кабель можно использовать для электропроводки в гараж.

Наружная проводка

Наружная электропроводка

Наружная электропроводка в гараже обычно состоит из гибких, с изоляцией проводов. Подойдет и кабель. Им удобнее производит монтаж. Он дает конкретный ответ на вопрос, как лучше провести электропроводку в гараже своими руками. На эти цели разрешается использовать как медный провод, так алюминиевый.

Алюминиевый кабель значительно дороже алюминиевого аналога. Хотя монтаж проводки одинаковый. Только осуществленная электропроводка в гараже медным проводником не создает такого сопротивления как алюминиевый аналог. То есть переплата на старте обернется экономией электроэнергии и денег в будущем. Он не сильно греется, поэтому электричества потребляется меньше. Проводка безопаснее.

Осуществляя разводку электропроводки в гараже своими руками, не применяйте алюминиевый и медный провод вместе. Это в будущем не может, точно создаст проблемы. Подключение алюминиевого и медного проводов на коммутационном стыке создаст зону окисления. Придется очищать ржавчину. И момент самопроизвольного отключения света по этой причине можно ожидать особенно зимой, ранней весной или осенью. Особенно, когда влажно.

Сечения проводов при зафиксированной мощности разные. Например, медный провод сечением 6мм² будет тождественным по этому показателю алюминиевому при нормативе 16мм².

На воздушном отрезке проводки электричества в гараже своими руками рациональнее применять гибкую медь. Монтаж такого провода через конструктивные элементы рекомендуется осуществлять через железную трубу диаметром в два, а то три раза толще, чем сам провод.

Какое сечение выбрать электропроводки для гаража можно узнать по максимальной нагрузке. Здесь специалисты должны произвести математические расчеты.

Монтажные работы внутри гаража

Чтобы провести монтаж необходимо иметь инструментарий и много другого. Например, для монтажа электропроводки в гараже необходимо иметь:

1. Коробки для распайки проводов.
2. Трубы, короба для хорошей изолированности от людей электропроводки.
3. Изоляторы-ролики, скобы для крепежа.

Электропроводку в гараже своими руками следует правильно заземлить. Для этого приобретают кабель с тремя жилами. Подключение следующее — фаза + 0 + заземление.

Рекомендуется использовать в гаражах, построенных из дерева, для подключения (заземления) провод, изолированный резиновым изолятором. Можно использовать такие типы, как, NYM, АППР, АППР и другие. Защита должна быть хорошо спрятана. Для такого дела хорошо подходят алюминиевые, медные или кабельная продукция ВВГ, АВВГ и другие. Здесь речь идет о скрытом варианте. Защиту электропроводки на гаражах необходимо осуществлять вместе со специалистом. А копание грунта, установка электродов, производства штроб можно выполнить самому. Хорошее заземление убережет гараж от негативных последствий.

Внутренняя проводка

Внутренняя электропроводка

Разводка электропроводки в гараже, если сам его владелец ведет электропроводку в гараже, должна полностью соответствовать схеме. Нарушение этого правила чревато негативными последствиями. Дело в том, что работу будут принимать надзорные органы. Поэтому правильное подключение, соблюдение всех требований, является залогом того, что все пройдет мирно. Главное, чтобы корректно подобрать по окпд.

Особенности могут рождать материалы, из которых построен гараж. Если он сооружен из блоков, кирпича, то обычно провода заглубляют в материал, то есть скрывают от людского глаза. Так многим кажется эстетичное помещение. Для этого используют схему разводки электропроводки в гараже. Она указывает, где необходимо поместить розетки. И где находится место счётчика. То, что содержит разметка, очень важно при условии, когда стоит задача, как самому сделать электропроводку в гаражах. Говорят, что делает толковую электропроводку схема подключения в гараже. Чтобы она была в реальности такой, необходимо выбирать качественные материалы , руководствуясь окпд.

Установка счётчика долга быть логичной. Не высоко и не низко. Чтобы было удобно снимать показания. Розетки следует размещать на высоте от пола в зависимости от их функционального применения. Как правило, розетки устанавливают и снаружи гаража. Рекомендуется использовать только метеозащитные розетки. Эти и другие требования могут быть необязательным, на усмотрения, того, кому приходится делать электропроводку гаража самому.

Что нужно для хорошей электрификации гаража?

1. Все материалы подобрать по окпд.
2. Толком составлена смета.
3. Правильно произведена разметка размещения энергопотребителей.
4. Подбор качественных материалов.
5. Низкий расход электричества.
6. Произведен точный расчёт мощности.

Если принят в работе этот расчёт действий, то с зданием может справиться и любой автолюбитель. Составленная и смета может быть небольшой и экономной. Есть шанс при эксплуатации «автодома» сделать так, что экономия электричества может быть существенной. Вместо двух, можно в целях экономии поставить один выключатель. Если такой вариант рекомендует рациональная разметка. В гараже один выключатель должен быть размещен непосредственно за дверью или поставлен его снаружи в метеозащитном футляре. И главное. В целях экономии денег стоит приобретать столько материалов, сколько необходимо. То есть на сумму, на какую сверстана смета. Впрок покупать не стоит. Для обеспечения безопасности необходимо защитить электропроводку на гараже. Ее нужно спрятать или в штробы, или в специальные трубы, или в короба из пластмассы. Все варианты хороши.

---

Электропроводка в гараже или зачем нам рубильник

Проводка в гараже вещь нужная. Ведь как минимум освещение в этом помещении вам точно понадобится. И, несмотря на кажущуюся внешне простоту монтажа, вам все равно неукоснительно придется соблюдать определенные правила.

Электропроводка в гараже, или как правильно распределить электроэнергию

Если свет от электростанции до вашего дома поступает без проблем, а вы планируете в своем новом гараже воспользоваться также этим благом цивилизации и пока не знаете, что делать, мы предлагаем ознакомиться с этой статьей. Как правильно провести кабель знают и электрики, и «самоделкины» – последние умудряются делать чудеса с электропроводкой. Но даже они четко соблюдают все правила безопасности. Так что читаем и запоминаем: внутренняя проводка в нашем  гараже не терпит любых отклонений от всем известного комплекса ЭТМ (электрозащитных технических мероприятий). Так что придерживаться правил вам придется.

Также придется учесть и все особенности строения здания (в разных домах может быть разная система проводки). В первую очередь нужно смотреть, где расположен гараж – в доме или как отдельная постройка. В любом варианте подключение к внешним электросетям присутствует (это или воздушная линия, или кабель, проложенный под землей). Здесь также есть свои нормативы и довольно жесткие, но будем считать, что эта часть электропроводки у вас уже по умолчанию есть. Как и в случае с обычной квартирой или домом, поступающее в гараж электричество должно фиксироваться и подсчитываться прибором (это необходимо для дальнейшей оплаты). Электрический счетчик многие недолюбливают, но если не хотите дождаться проблем и отключений, лучше поставьте одно такое устройство на все постройки сразу. Щиток с предохранительными устройствами для установки счетчика идеально подойдет.

Провести проводку к счетчику от вводного устройства необходимо будет при помощи кабеля. Конечно, в вашем гараже электроприборов, скорее всего, будет не так много, как к примеру на вашей кухне, но тем не менее, некоторые граждане успешно умудряются делать из своего гаража настоящую дополнительную комнату – с обогревом (батареями или даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телевизором, компьютером, принтером и так далее. Впрочем, такой гараж будет реально выглядеть как дополнительная комната на первом этаже вашего дома. Устройства защитного отключения (любимое у электриков сокращение УЗО) здесь также придется поставить (даже если речь идет о хозяйственной постройке). Электроэнергия будет проходить от главного вводно-распределительного устройства (находится возле ввода питающей линии) по групповым линиям до розеток и системы освещения. Розеток в гараже желательно установить несколько. Лучше пусть останется лишняя, нежели потом будет не хватать.

Электропитание или проводка в гараже своими руками

Существует множество советов как «запитать» гараж. Одни носят рекомендательный характер, другие – обязательный. Главное, не пренебрегайте правилами безопасности!

• Электропитание в постройки подается чаще всего по однофазной системе (необходимы линейный провод и еще нулевой). При внутренней разводке внутри помещения кабели групповой сети  обязательно должны быть трехпроводными.

• Подключать электроэнергию нужно в присутствии официального лица – представителя вашей энергоснабжающей организации (это требование, как вы сами понимаете, соблюдается потребителями далеко не всегда).
• Монтировать новую систему проводки должен специалист с лицензией на этот вид работ. Но если же мы устанавливаем все сами, то этот пункт также будет не соблюден. Хотя подстраховаться от ошибок и как минимум проконсультироваться с электриком не помешает.
• Помните, что все электроустановки большой мощности с металлическими корпусами (стиральные машины, кондиционеры, бойлеры) должны быть заземлены (соединить надо с нулевым проводом вашей электросети).
• Если разводка электропроводов монтируется в кирпичном помещении, то предпочтение отдают скрытой электропроводке (идет под слоем штукатурки). Если гараж относится к дому с бетонными перекрытиями, где есть пустоты, то провода ведут по ним (штробить бетон не надо). Правда, провода должны быть обязательно с двойной изоляцией.
• Если проводка планируется под полом, то линии следует проводить по трубам либо покрывать цементом. Как и в обычных домах, провода от имеющихся коробок прокладывают не по диагонали и как вам вздумается, а только по вертикали или горизонтали.

• При проведении линий на стыках (между стеной и полом), если в гараже будет плинтус, определите на какой высоте он будет находиться, чтобы не повредить проводку. Рядом с дверью гаража кабель тянут на расстоянии примерно в 100 мм.
• В деревянных домах обычно используют открытую проводку. В отличие от кирпича, дерево может быстро загореться от любой искры при коротком замыкании. Если речь идет о каркасном, панельном доме, то электросети уже уложены в готовые стены здания.
• Установить можно специальные кабель-каналы (они идут для открытой проводки). Тогда различные кабели с телефонными, электрическими, телевизионными или компьютерными линиями удобно убирать внутрь.
• В гараже (который стоит отдельно от дома) желательно использовать проводку в железных трубах. Рекомендуется также применять и герметичные электроустановочные материалы. Если помещение достаточно сырое (гараж представляет из себя подвал), то нужно использовать напряжение в 12 В.

• Учтите, что новая проводка в вашем гараже будет в основном рассчитана на подключение разного рода инструментов и возможно сварки. Поэтому провод нужно брать с запасом. При этом потребуется единый электрощит, расположенный поблизости от входа в гараж (с набором автоматических выключателей).

Электропроводка в гараже своими руками – пошаговая инструкция монтажа

Как сделать электропроводку в гараже своими руками — пошаговая схема

Шаг 1: Подготовка и безопасность

Вынесите из гаража емкости (канистры) с бензином,  а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.

Шаг 2: Выбираем провод

Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).

Сопротивление алюминиевого провода выше, чем медного, а потому лучше сразу (совет знающих электриков) закупить медный провод.

Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по расчету электропроводки). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки).  Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.

Шаг 3: Проводим провод через стену

Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.

Шаг 4: Устанавливаем розетки

Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями  (чтобы не было перегрузки при подключении). Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны. Либо закупить розетки с учетом пожарной безопасности помещения. Подобные устройства желательно установить в большом количестве (по всему периметру гаража: не бойтесь, их много все равно не будет), а высоту, советуют специалисты, выбрать в метре от пола. Кабель к каждой их них должен быть максимального сечения. Розетки хорошо иметь рядом с дверью и возле ворот (если вам понадобится пользоваться инструментом на улице).

Шаг 5: Занимаемся защитной аппаратурой

Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой. Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу. Прочитайте еще раз все внимательно и воспользуйтесь советами, чтобы потом не думать о ремонте электропроводки.

Как провести проводку в гараже своими руками правильно

Содержание

• 1 Основы правильной прокладки проводки в гараже
• 2 Схема электрической цепи – основные правила создания
• 3 Расчет материала
• 4 Этапы монтажа электропроводки своими руками
  • 4.1 Подготовительный этап
  • 4.2 Этап уличных работ
  • 4.3 Этап внутренних работ

Прокладывание проводки в гараже является хоть и довольно трудоемким, а местами и опасным процессом, но совершенно необходимым в плане обеспечения освещением и электрическим питанием гаражного помещения; главное в этом процессе – правильный порядок действий. Об основных принципах составления схемы, монтажа и подключения электрической цепи в гараже – в тексте ниже.

Основы правильной прокладки проводки в гараже

Процессы прокладывания электрических цепей в гараже и в жилом помещении сильно различаются. Электропроводка в гараже требует неусыпного контроля и руководства со стороны квалифицированного специалиста. В особенности это касается правильного вывода кабеля из гнезда электрического столба – непосредственно к щитку, с подсоединением его к трансформатору; установки выключателей и счетчика. Протягивание кабеля от высоковольтной линии электропередач также требует специальной лицензии, которую имеет только профессиональный электрик.

Вариант, при котором электропроводка в гараже монтируется исключительно специалистом, является наиболее дорогим. Поэтому существуют альтернативные способы выполнения электрифицирования гаража. Например, проводка в гараже, сделанная своими руками, а затем просто подведенная приглашенным специалистом к линии электропередач и проверенная им же на правильность, не просто сэкономит значительную сумму денег, но и расширит технические навыки гаражного хозяина.

Схема электрической цепи – основные правила создания

Наружная проводка

Электропроводка в гараже своими руками начинает создаваться со схемы, на которой будут указаны места входа силового кабеля, местоположение осветительных приборов и ламп, и иные  места, где будут установлены щиток и розетки.

Существует несколько требований, которые обязательно должны соблюдаться при проектировании схемы электрической цепи гаража! Они представлены ниже:

• строго горизонтальное и вертикальное расположения электрических трасс; повороты трасс вверх/вниз и влево/вправо происходят только под прямыми углами;
• расстояние от электрических проводов до потолка должно быть не меньше 100 мм, и 150 мм – от отопительных труб;
• расположение выключателя также планируется не ниже 1500 мм от земли и за 150 мм от дверных косяков;
• розетки размещаются на высоте 600 мм от пола из расчета 1 розетка на 6 кв. метров или с шагом в 4000 мм
• выключатели и розетки необходимо располагать вне смотровой ямы ввиду повышенной влажности последней;
• на каждую отдельную группу розеток и светильников ставятся автоматические выключатели для большего удобства во время ремонта;
• смотровая яма комплектуется светильниками напряжением в 12 Вольт. Оптимально хватит единичного светильника, управляющегося понижающим трансформатором, установленным в электрощите около рубильника. Однако в любом случае планировать расположение осветительных элементов следует исходя из заявленного расстояния, указанного в технической инструкции к трансформатору;
• электропроводка в гараже для гарантии должна быть трехфазной.

Ниже представлены несколько правильных схем электропроводки в гараже.

Схема составляется на основе строительного плана самого гаражного помещения, точность масштабированной рисовки которого гарантирует, что планируемые  элементы проводки в результате окажутся на своих местах.

Расчет материала

Процесс просчета необходимых материалов следует сразу после того, как схема электрических цепей сконструирована, проверена на дееспособность опытным человеком и утверждена для дальнейшего прокидывания.

1. Первым на учет ставится кабель, его метраж и техническая принадлежность. Заготовка нескольких видов кабеля связана с тем, что для протягивания наружной проводки требуются медно жильные кабели, диаметр сечения которых будет определяться не менее 100 мм кв.

Стоит принять во внимание тот факт, что крайне нежелательно использовать в электрофицировании гаража кабели, обладающие алюминиевыми жилами, ввиду их крайней ломкости и маленькой площади сечения.

Для определения оптимального сечения кабеля принимают во внимание все будущие гаражные электроприборы, при этом их суммарная мощность умножается на 1,2 – процентное обозначение мощностного запаса в 20% — а далее с помощью специальных таблиц вычисляется нужное сечение.

Длина кабеля определяется количеством будущих соединений с прибавлением к каждому  и них по 150 мм.

2. Определение количества розеток выполняется на основе их минимального количества – 2х штук.
3. Выключателей также должно быть не менее 2х штук – на смотровую яму и центральное освещение. Как правило, имеются ещё и добавочные выключатели.
4. Определение количества светильников. Зависит от желания хозяина и размеров гаража. Следует выбирать из светодиодных – как более экономичных – и люминесцентных – как более дешевых.
5. В случае монтажа открытой электропроводки, необходимо зафиксировать в списках материалов все крепления, кабель-каналы или гофру.
6. Скрытый способ электромонтажа является более продолжительным и трудоемким, а также далеко не лучшим в плане интерьерного решения гаража.

Открытая проводка

Электропроводка в гараже также протягивается в несколько этапов, каждый из которых следует рассмотреть подробнее.

Подготовительный этап

Стены гаража подготавливаются к монтажу, и нарезается кабель уже с учетом запасных 150 мм.

С помощью разметочного шнура происходит разметка стен согласно утвержденной схеме. Такая разметка наиболее проста и быстра по своей системе. Для её проведения понадобится помощник, либо можно зафиксировать саморезом металлический наконечник шнура, чтобы обеспечить себе свободу передвижения.  Корпус «шнурки» энергично встряхивается, чтобы краситель осел на нить, затем следует отойти от помощника, либо точки фиксации на необходимое для разметки расстояние и сильно затянуть шнур в корпусе. После этого осторожно, чтобы не сбить краситель, оттянуть натянутый шнур от поверхности двумя пальцами на расстояние около 20 см, после чего резко отпустить — останется ровно размеченная линия. Результат разметки следует контролировать строительным уровнем или отвесом во избежание «завала» разметки в сторону. Аналогичную осторожность следует соблюдать при горизонтальной разметке.

Теперь производится штробление стен по разметке. Штробление проводится с помощью одного из следующих аппаратов: дрели, штробореза, болгарки, перфоратора с насадкой-зубилом.

Данный этап характерен для прокидывания внутренней проводки в гаражах из бетона. В случае ручного прокладывания проводки используются только молоток и зубило.

Следует внимательно следить за глубиной штроб – она должна составлять не более 20мм и толщиной не менее 20 мм – это зависит от диаметра жилы кабеля.

В случае, если протягивается электропроводка в гараже из кирпича, то вполне возможно обойтись без лишнего штробления, просто спрятав кабель в кирпичных швах.

К подготовительным работам также относится создание заземления.

Этап уличных работ

Прокладкой внешней уличной электроцепи должен заниматься только электрик-специалист.

Если между гаражом и электрическим столбом расстояние составляет более 25000 мм, требуется заранее поставить промежуточную опору. В данном случае разводка является воздушной и должна быть создана с учетом нескольких требований:

• располагаться не ниже 6000 мм над дорогой;
• не менее 3750 мм – над пешеходной улицей;
• уровень ввода в помещение – не менее 2750 мм.

Последнее требование создает множество проблем для гаража как невысокой постройки, таких как сложности в обустройстве гидроизоляции и защита кабеля от физических воздействий. Эту проблему вполне может разрешить установленная на крыше стойка из изогнутой трубы.

Внутренние работы представляют собой копку траншеи, соединяющей ЦЛЭ (центральная линия электропередач) и распределительный щиток, с укладкой на ее дно бронированного кабеля из меди.

Загодя в фундаменте оставляется место для входа кабеля, затем закрывающееся металлическим коробом с опознавательной надписью. Непосредственно под фундаментом электролиния заключается в трубу, имеющую диаметр, больший диаметра жилы в два раза. Выход трубы наружу должен быть не более 50 мм в длину.

Таким образом, правильный монтаж проводки в гараже под фундаментом является делом отнюдь не экономичным и чрезвычайно трудновыполнимым.

Этап внутренних работ

Проводка в гараже своими руками может быть проведена скрытым и открытым способами.

1. При выполнении скрытого способа кабель помещается и закрепляется в штробах с помощью пластиковых хомутов или скоб, но для визуальной эстетичности результат в большинстве случаев используются кабель-каналы.

Существует альтернативный вариант крепления трассы — алебастром – один прихват через каждые 300 мм электротрассы.

После происходит установка распределительных коробок, розеток и выключателей. Объединенные в один канал жилы прозваниваются мультиметром.

Важно помнить, что абсолютно все соединения выполняются клеммными колодками.

По окончании этого процесса стены подлежат штукатурке и просушке.

2. Электропроводка в гараже проводится открытым способом в случае, если он создан из металла или дерева. Тогда трасса протягивается в специальных коробах, что намного проще и быстрее.

После окончания монтажных работ в любом случае необходимо будет вызвать электрика для оценки качества созданной электроцепи.

Оцените статью:

Проводка в гараже своими руками

Что ни говори, а без электричества в гараже никак не обойтись. Даже если вы появляетесь в нём всего пару раз в день на пять минут, чтобы забрать, а потом поставить машину. Ведь вы не будете загонять автомобиль впотьмах, и к тому же периодически надо заряжать аккумулятор. Ну, а для большинства владельцев, гараж – это второй дом. Поэтому был, есть и остаётся актуальным такой вопрос, как проводка в гараже. Поговорим об этом подробнее, как делать, с чего начинать, какие требования и правила соблюсти?

Содержание

• Схема электроснабжения
• Молниезащита
• Освещение
• Правила монтажа проводки для подсобных помещений
• Основные элементы распределительного щитка
• Внутренняя проводка
  • Однофазная проводка
  • Трёхфазная проводка

Схема электроснабжения

Перед тем, как провести проводку в гараже, особое внимание уделите схеме электроснабжения. Какое бы ни было строение – огромный дом или небольшой гараж – начинать всегда надо именно с неё. Прежде всего, нарисуйте схематический чертёж вашего помещения. Что должно быть на нём отражено?

• Вводная линия, которая подходит к зданию гаража.
• Места, где будут установлены светильники – само гаражное помещение, яма для осмотра машины, погреб. Возможно, над каким-то станком (токарным, сверлильным) понадобится дополнительное освещение.
• Положение распределительного щитка, правильнее всего устанавливать его у входа. Когда будете покидать помещение, вы сможете спокойно его обесточить и сразу выйти на улицу, а не пробираться впотёмках через весь гараж.

• Запланированные места для розеток (около верстака, рабочего стола или станка, в другом месте, где возможно понадобится подключать электроинструмент).
• Приблизительный маршрут электропроводки гаража (то есть, по какому пути вы планируете подводить провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже будут находиться механические станки, компрессор для накачки шин, то отобразите на схеме их место расположения, потому что к этим токоприёмникам потребуется подвести отдельные линии от индивидуальных автоматов.

Схема электрической проводки в гараже делается для того, чтобы чётко определить количество нужных материалов – розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдёте по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберёте качественные, доступные для вас коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определиться с максимальной нагрузкой. Вы посчитаете суммарную мощность всех потребителей электроэнергии и правильно подберёте по сечению и номинальному току вводные и отходящие кабели и автоматы.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

• приёмника молний;
• проводника, отводящего ток в землю;
• заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Согласно правил, в радиусе 4 м заземлитель надо оградить, чтобы в случае удара молнии человек не попал в зону действия шагового напряжения.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Освещение

Осветительная электропроводка в гараже своими руками выполняется без каких-либо сложностей. Особенно, если гараж у вас только для хранения автомобиля, в этом случае вообще достаточно пары светильников.

Если же вы проводите в гараже всё свободное время, занимаясь ремонтом машины и другими работами, то помимо основных осветительных приборов на потолке могут понадобиться ещё дополнительные на стенах. Желательно также установить ещё один прибор освещения над входом в гараж. А также, если у вас есть там различные станки, то не лишними будут светильники прямо над этими рабочими местами.

Рационально будет расположить на боковых стенах люминесцентные светильники и подключить их к двухклавишному выключателю. Одной клавишей включается одна сторона, второй – другая. Это очень удобно, если машина стоит внутри гаража и вам необходимо производить какие-то работы с одной стороны, например, менять колёса, заниматься с крыльями или дверками. Включили одной клавишей нужную сторону освещения и занимайтесь себе спокойно, потом точно также перешли на другую сторону.

Для осветительной электропроводки в гараже своими руками вы можете установить следующие светильники:

• модели НБП, ПСХ, НПО, НСП, рассчитанные на лампы накаливания;
• модели ЛПО и ЛСП люминесцентных светильников;
• наиболее выгодные светодиодные светильники, у них самый долгий срок эксплуатации, при этом низкий расход электроэнергии. Они работают при любой температуре, но есть один недостаток – это цена, стоят такие приборы освещения не дёшево.

Помните, что металлические корпуса осветительных приборов обязательно подлежат заземлению.

Если монтируете источники света на высоте ниже 2 м от уровня пола, то они должны быть защищены от случайного механического повреждения.

Правила монтажа проводки для подсобных помещений

Зачастую гаражные капитальные строения оборудуются ямами для осмотра машин и подвалами. Поэтому перед тем, как сделать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Чтобы обеспечить безопасную эксплуатацию осветительной проводки в яме для осмотра и подвале, надо запитывать её с помощью понижающего трансформатора 220/36 В. В силу того, что эти помещения углублены и бывают сырыми, сам трансформатор следует располагать у входных ворот в гараж либо около распределительного щитка.

В сухих подвалах можно применять для освещения напряжение 220 В, но подключение надо выполнять через дифференциальный автомат или УЗО.

Проводка осветительная в гараже для подвального и смотрового помещения осуществляется открытым способом по поверхностям потолков и стен, допускается использование труб или электротехнических коробов из пластика.

Подвал и яма для осмотра должны быть подключены от распределительного щитка двумя независимыми линиями. Запрещается устанавливать в них коммутационные аппараты. Если уж будет крайняя необходимость, то в сухих смотровых ямах и подвалах допускается монтаж розеток и выключателей с классом защиты не меньше IP 44.

Яма для осмотра имеет стеснённые размеры, поэтому для монтажа светильников сделайте ниши. Когда такой возможности нет, то используйте светильники, имеющие защитную решётку. При использовании переносных дополнительных светильников подключайте их при помощи понижающего трансформатора (36 В) или автомобильного аккумулятора (12 В).

Основные элементы распределительного щитка

Как правильно собрать распределительный щиток в гараже? Чаще всего владельцы автомобилей и гаражных помещений упрощают схему и обходятся лишь автоматическими выключателями, пренебрегая другими элементами защиты. Да, это гораздо дешевле, но не всегда оправдано. Желательно, чтобы в щитке были смонтированы следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старинный гараж с одной лампочкой по центру и одной розеткой, вполне можно обойтись только вводным автоматом. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различный электроинструмент, систему обогрева, зарядные и пусковые устройства.

В схеме отходящие автоматические выключатели располагаются после прибора учёта.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обыкновенными автоматическими выключателями, или дифференциальные автоматы. Их основная цель – защита человека от токов утечки, которые возникают в случае повреждения изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам придётся работать с электрифицированным инструментом в подвале либо смотровой яме, где окружающая среда имеет повышенную влажность.

• Реле для контроля напряжения. В гаражных кооперативах очень много умельцев, которые с утра до вечера что-то мастерят. Не всегда среди них только первоклассные профессионалы, находятся и те у кого, «очумелые руки», поэтому часто в гаражах случаются неисправности в электросети. Например, при обрыве ноля в трёхфазной схеме появится повышенное напряжение, что в свою очередь может привести к сгоранию двигателей и ламп освещения. Реле, контролирующее напряжение, в подобной ситуации автоматически обесточит вашу схему и спасёт оборудование.
• Ограничители перенапряжения. Их устанавливают в случае запитки гаража от воздушной ЛЭП. Во время грозы в линию может ударить молния. Установленные на ВЛ разрядники должны погасить попавший потенциал, но остаточная величина всё-таки может оказать влияние на проводку. В этом случае спасут схему ограничители, они отведут повышенный потенциал на контур земли. Устанавливаются эти защитные элементы между вводным автоматом и счётчиком. В случае отсутствия ограничителей, когда приближается гроза, отключите вводной автомат на гараж.

Внутренняя проводка

Если на момент строительства гаража в нём сразу делалась скрытая проводка, то вы вполне можете воспользоваться ею, лишь усовершенствовав согласно своей схеме. Если таковой нет, то время своё не тратьте, стены не штробите, выполняйте разводку открытым способом.

Кабель выбирайте с медными жилами и оболочкой из негорючих материалов, подойдёт марка ВВГнг, прокладывайте его в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно будет сечения 1,5 мм², для розеток 2,5-4 мм².

Однофазная проводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит примерно так:

1. На распределительный щиток приходит вводной кабель и подключается к входным контактам общего автомата. Для однофазного электроснабжения 220 В достаточно двух- или трёхжильного провода, а автомат лучше всего подойдёт двухполюсный, на номинальный ток 25 А или 32 А.
2. После него монтируется счётчик электрической энергии, к которому подключаются фазный и нулевой провод.
3. После счётчика ноль идёт к нулевой шинке, а фаза на отходящие однополюсные автоматы.
4. К нулевой шинке подсоединяются все нули дифференциальных автоматов и УЗО.
5. Через однополюсные автоматы запитано освещение, через дифференциальные – розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх автоматов для освещения (помещение самого гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы можно заменить устройствами защитного отключения (УЗО) в связке с обыкновенными автоматическими выключателями.

Трёхфазная проводка

Очень многие владельцы гаражей не просто ставят в нём на хранение автомобиль и изредка занимаются им, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трёхфазная (380 В). При таком варианте электричество на распределительный щиток подаётся четырёх- или пятижильным вводным кабелем.

Жилы проведённой в гараж линии подключаются к трёхфазному вводному автомату, после него в схеме идёт счётчик электроэнергии, затем ещё один общий автомат трёхфазного исполнения.

Для подключения однофазных автоматов освещения берите одну фазу с общего автомата. Только равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы на одну фазу. Для этой коммутации вам достаточно будет двух- или трёхжильного провода (одна жила – защитное заземление).

Линию 380 В для подключения трёхфазных электрических приборов выполняйте четырёх- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На время, когда в гаражном помещении не находятся люди, электропитание необходимо отключать. Этого требует техника пожарной безопасности.

Вкратце рассказали вам, как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь всё гораздо проще, можно осилить и самому без помощи профессионалов. Хотя, если ваш гараж, находится в кооперативном массиве, будьте уверены, там помощники найдутся.

требования к схеме электропроводки, советы по монтажу своими руками

Технология создания электропроводки в гараже имеет отличия от работ в квартире или частном доме. Впрочем, провести электричество в гараж несложно, но может потребоваться помощь специалиста. Дело в том, что подвод электроэнергии от столба к щитку должен выполняться квалифицированным электриком с лицензией на работу с высоковольтным напряжением. Внутри гаража с поставленной задачей уже можно справиться и самостоятельно.

• Разработка схемы
• Подбор и расчет материалов
• Этапы монтажа
  • Подготовительные работы
  • Внешняя электропроводка
  • Внутренняя прокладка

Разработка схемы

Перед началом монтажных работ следует создать схему электропроводки в гараже. На ней в обязательном порядке должны быть отмечено место ввода кабеля внутрь строения, а также месторасположение электрощита, светильников и розеток. При составлении схемы необходимо следовать нескольким требованиям:

• Кабеля должны располагаться в вертикальной или горизонтальной плоскости, а их поворот выполняется только под углом в 90 градусов.
• Для минимизации рисков повреждения проводки, трасса должна проходить на расстоянии от 10 до 15 см от потолка и минимум в 15 см от системы отопления.
• Выключатели желательно расположить в 10–15 см от дверного косяка и на высоте 150 см от земли.
• Розетки монтируются на высоте в 60 см от пола, а расстояние между соседними устройствами должно составлять 4 м.
• Если в гараже есть смотровая яма либо подвал, выключатели и розетки следует вынести за их пределы.
• На розетки и светильники нужно установить выключатели-автоматы или устройства УЗО.
• В смотровой яме достаточно разместить один светильник на 12 В, предусмотрев для этого в схеме понижающий трансформатор.
• Желательно в гараже установить трехфазную электросеть. Если же выбор был сделан в пользу проводки на 220 В, то предстоит точно рассчитать сечение проводников.

Вот пример схемы электропроводки в гараже, своими руками которую создать будет не очень сложно:

Подбор и расчет материалов

После завершения работ по проектированию схемы, можно приступать к подбору необходимых материалов. В первую очередь следует определиться с количеством кабеля. Так как предстоит выполнять не только внутреннюю, но и наружную проводку (от столба к строению), то проводники нужно подбирать для каждого вида работ.

Чтобы протянуть наружную линию, следует использовать кабель с токоведущими жилами из меди, сечение которых равно минимум 10 мм². Применять проводник с алюминиевыми жилами нецелесообразно. Это связано не только с необходимостью использования проводника большего сечения в сравнении с медным проводом, но и по причине низкой эластичности алюминия. В такой ситуации риски механических повреждений значительно возрастают.

Для расчета необходимого количества провода, нужно определиться со всеми электроприборами, которые планируется устанавливать в гараже. Суммарную мощность этих устройств следует умножить на 1,2, чтобы обеспечить запас мощности в 20%. Для подключения розеток рекомендуется применять проводники сечением от 4 мм², а для выключателей будет достаточно 1,5 мм². Также необходимо с запасом брать провод и по длине. Для каждого соединения рекомендуется расчетную длину увеличить на 15 см.

В гараже чаще всего вполне достаточно устанавливать по 2 розетки и выключателя. Если же подвала или смотровой ямы в строении нет, то можно ограничиться и одним выключателем. Сейчас многие люди обращают внимание на светодиодные светильники. Они стоят дороже люминесцентных, но являются более экономичными. Чаще всего в гараже монтаж электропроводки выполняют открытым методом, и в такой ситуации следует дополнительно высчитать количество кабель-каналов либо гофры.

Этапы монтажа

Все работы можно разделить на три этапа. Каждый из них имеет свои особенности, которые нужно учитывать при самостоятельной работе.

Подготовительные работы

Предварительные работы заключаются в подготовке стен и нарезке проводников. Следует помнить, что разметка на поверхность стен должна быть нанесена в соответствии с разработанной ранее схемой. Для решения поставленной задачи проще всего использовать специальный шнур.

Он устанавливается в начальной точке и крепится. После этого шнур в натянутом состоянии протягивается вдоль стены до следующей точки проводки, отводится в сторону и резким движением опускается. В результате на поверхности стены остается отпечаток. На этом этапе важно натягивать шнур строго вертикально или горизонтально в соответствии со схемой.

Когда проводка будет выполняться скрытым способом, то после разметки предстоит сделать штробы под провода. Если гараж металлический, то стоит остановиться выбор на открытой электропроводке. Следует помнить, что размеры канавок должны составлять 20х20 мм.

Внешняя электропроводка

Эти работы желательно поручить специалисту. Провести кабель от столба к гаражу проще всего по воздуху. Однако следует помнить, что когда расстояние от столба на улице до строения составляет более 25 м, то предстоит поставить еще одну дополнительную опору. Кроме этого к воздушной электропроводке предъявляется несколько требований по высоте:

• Над проезжей частью – от 6 м.
• Над пешеходными дорожками – более 3,75 м.
• Ввода в строение – минимум 2,77 м.

Если первые два требования соблюдаются без проблем, то о последнем такое сказать нельзя. Гараж представляет собой невысокое строение и при вводе кабеля через крышу можно столкнуться с большим количеством проблем. Чтобы их избежать, рекомендуется делать ввод через металлическую трубу, слегка изогнутую в верхней части.

Провести электричество от столба можно и с помощью подземной проводки. Сложностей здесь возникнуть не должно, требуется лишь сделать траншею, в которую затем укладывается бронированный проводник. Примером такого кабеля может стать кабель с маркировкой ВБбШв. Однако этот способ ввода следует продумать еще на стадии строительства гаража и предусмотреть в фундаменте отверстие для ввода кабеля.

Для защиты проводника от механических повреждений, его лучше поместить в стальной короб. Единственным недостатком подземного способа прокладки в сравнении с воздушным, является его более высокая стоимость.

Внутренняя прокладка

Если электропроводка выполняется скрытым способом, то провода укладываются в предварительно сделанные штробы, после чего они крепится с помощью скоб или хомутов. Следующим шагом станет установка распределительных коробок, а также монтаж выключателей и розеток.

После этого остается соединить все жилы и прозвонить готовую проводку мультиметром. Также следует напомнить, что коммутацию проводов нужно выполнять исключительно с помощью колодок. Если после проверки электропроводки проблем не возникло, то стены штукатурятся.

В железном либо деревянном гараже проводку проще выполнить открытым способом. Для этого на стены устанавливаются кабель-каналы, в которые укладываются провода. Этот способ монтажа электропроводки крайне редко используется в жилых помещениях, но отлично подходит для гаража.

Сделать проводку в гараже сможет даже начинающий электрик. Хотя это и довольно трудоемкий процесс, он не отличается высокой сложностью.

Как подключить электропроводку в гараже (незаконченный) (сделай сам)

Обновлено: 30 июня 2017 г.

Как добавить розетки и свет в недостроенный гараж.

Следующий проект›

Семейный мастер на все руки

Недовольны тем, что в вашем гараже слишком мало розеток? Освещение слишком тусклое? Или, может быть, вы просто хотите установить устройство для открывания гаражных ворот и вам нужен подключаемый модуль поблизости.

Если да, то эта статья для вас. Гаражная электропроводка имеет особые правила. Поэтому, прежде чем устанавливать эти дополнительные розетки, прочитайте подробности в этой статье, чтобы убедиться, что вы делаете это безопасно и в соответствии с Электротехническими нормами и правилами.

от специалистов по DIY в журнале Family Candyman

Время

A Full Day

Сложность

Промежуточный диапазон

Стоимость

$ 51–10023

$ 51–10023

$ 51–10023

$ 51–10023

$ 51–10023

долл. гараж.

Проведите электропроводку в недостроенном гараже, чтобы получить необходимое освещение и розетки.

Независимо от того, заменяете ли вы электропроводку или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Планируете ли вы оставить стены открытыми или закрыть их гипсокартоном? Если вы намерены оставить стены и потолок открытыми, вы должны следовать специальным правилам, которые мы здесь показываем. То же самое касается сараев, мастерских или других сооружений с незавершенными стенами вне жилого пространства дома.

В доме или готовом гараже электрический кабель защищен от повреждений постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево, но это не так в недостроенном гараже. Ключом к безопасной открытой проводке, соответствующей нормам, является использование элементов каркаса для защиты и поддержки проводов. Это означает, что проволока не должна охватывать стойки или балки. Держите все кабели плотно прилегающими к стойкам, пластинам и потолочным балкам, чтобы они не подвергались неправильному обращению (см. «Опасные ошибки при подключении» в конце этой статьи).

В этой статье мы покажем вам распространенный, экономичный и одобренный нормами способ прокладки открытого электрического кабеля. Но у этого метода есть один недостаток: если вы когда-нибудь решите закончить участок, вам придется полностью перемонтировать проводку, потому что кабели, монтируемые на поверхности, сделают гипсокартон невозможным.

В недостроенном гараже нужно следовать каркасу. Вместо того, чтобы соединять коробки выключателя, освещения и розетки, перекрывая пространство каркаса, проложите кабель вдоль стоек, верхних пластин и потолочных балок (Фото 3), вдоль любого элемента каркаса, ведущего к следующей коробке (см. иллюстрацию). Это означает, что вы будете использовать намного больше кабеля, потому что пути редко бывают прямыми. Но кабель дешевый и быстрый. Держите все кабели открытыми и легко видимыми, и никогда не прокладывайте кабели по верху стен; держите их на вертикальных поверхностях. Таким образом, на провода никогда не будет опираться что-либо вроде крючков или садовых инструментов (Фото 6).

Установите коробки и протяните провода

Фото 1. Вставьте провода в коробку

Зачистите не менее 8 дюймов пластиковой оболочки с одного конца кабеля и проденьте провода через кабельный ввод в распределительной коробке. Убедитесь, что около 1/2 дюйма пластиковой оболочки у основания оголенных проводов выступает внутрь коробки. Скрепите кабель на расстоянии 8 дюймов от коробки. Проложите тросы на расстоянии не менее 1-1/4 дюйма от передней и задней частей каркаса.

Фото 2: Просверлите отверстия для прокладки кабеля

Проложите кабель вдоль и по центру шпилек, просверлив отверстия в блоке как можно ближе к раме, чтобы продолжить прокладку кабеля

Фото 3: Согните кабели по углам кабель.

Фото 4. Скрепите кабель скобами рядом с коробками

Скрепите скобами в пределах 12 дюймов от коробок со встроенными кабельными зажимами. Скобы укладчика позволяют укладывать кабели в центре стоек.

Фото 5. Проложите кабель по бокам раскосов

Проложите кабель по потолочным балкам, используя стороны (а не верх) существующих раскосов. Это может укоротить некоторые участки кабеля.

Фото 6: Проложите кабель по концам фронтона.

Прокладывайте кабель по нижним граням обрамления фронтона, но никогда не прокладывайте его поверх стеновых пластин, где его не будет видно. Если вы прокладываете кабель по лицевой стороне пластин, не вешайте туда инструменты

Начните с планирования схемы электропроводки и закрепите все электрические коробки гвоздями. Чтобы провести кабель от одной коробки к другой, стяните кабель с катушки, очистите провода как минимум на 8 дюймов от оболочки и проденьте провода и около 1/2 дюйма оболочки через отверстие для проводов в коробке. Раскрутите кабель и прикрепите его скобами по крайней мере через каждые 4 фута к каркасу, вплоть до следующей коробки, не обрезая его по длине. Когда вы дойдете до следующей коробки, протяните кабель и отметьте точку входа на кабеле, отрежьте кабель длиной около фута, зачистите оболочку и введите провода в коробку. Затем прибейте скобы рядом с коробкой.

Кодекс требует, чтобы все провода удерживались на расстоянии не менее 1-1/4 дюйма (фото 1) от задней и передней поверхностей стоек и балок. При каркасе 2×4 это означает, что вам нужно удерживать два кабеля, идущих рядом друг с другом, плотно друг к другу. Если вы прокладываете три или более кабелей, вам потребуются специальные скобы для укладки (фото 4), чтобы вы могли соединить кабели друг с другом. Скобы для укладчика не всегда продаются в домашних центрах, но вы можете найти их в магазинах электротоваров. Иногда эти скобы являются единственным вариантом из-за количества проводов в пространстве для стоек.

Кабель должен быть скреплен скобами по крайней мере через каждые 48 дюймов между коробками, но, как правило, чем больше скоб, тем лучше. Избегайте провисания кабелей и держите витки натянутыми, используя столько скоб, сколько необходимо. Электрические коробки могут иметь встроенные металлические или пластиковые кабельные зажимы. Многие дуплексные коробки имеют только выбивные отверстия. Кабель должен быть закреплен в пределах 8 дюймов от коробок без зажимов и в пределах 12 дюймов от коробок с зажимами (Фото 4).

Как прокладывать проводку по сплошным стенам

Фото 7. Защитите кабели на твердых стенах с помощью кабелепровода.

Защитите поверхностные кабели на стенах с твердым покрытием, поместив их в кабелепровод из ПВХ или металла. Используйте соединители, коробки и хомуты, совместимые с каждым типом кабелепровода. При прокладке кабеля через открытый конец кабелепровода обязательно используйте соединительный фитинг.

Многие гаражи имеют одну или несколько стен, сделанных из бетона или уже покрытых гипсокартоном. Кабель, установленный на этих открытых поверхностях, должен быть защищен кабелепроводом. Мы показываем ЭМТ (электрическая металлическая трубка; фото 7), но вы также можете использовать жесткую трубу из ПВХ.

Используйте 1/2 дюйма. трубки для одного кабеля (14-2 или 12-2) и 3/4 дюйма. на два кабеля. Какой бы тип кабелепровода вы ни использовали, выбирайте коробки, хомуты и соединители, специально предназначенные для этого типа кабелепровода. Привинтите коробки к стенам через заднюю часть в прочную основу и используйте хомуты, по крайней мере, через каждые 4 фута, чтобы прикрепить кабелепровод к стене. Проложите кабелепровод, пока не дойдете до открытых пространств для стоек, а затем продолжите проводку, как мы описали. Никогда не выводите провода через обрезанные концы кабелепровода, так как острые металлические края могут врезаться в оболочку. Всегда выводите кабель через разъемы.

Опасные ошибки при подключении

Избегайте прокладки кабелей, как показано на фотографиях ниже. Кабели, которые охватывают места для стоек или потолочные балки, находятся в постоянной опасности из-за зазубрин или порезов от острых лопат, открывающихся автомобильных дверей или почти всего, что вы найдете в гараже. Как будто этого недостаточно, слишком заманчиво использовать их для складывания, подвешивания или захвата всевозможных принадлежностей, чтобы поднять их с пола и убрать с дороги.

НЕ ПРОКЛАДЫВАЙТЕ провода через открытые балки. НЕ ПРОКЛАДЫВАЙТЕ провода через открытые места для стоек.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Дрель/шуруповерт — аккумуляторная
• Молоток
• Инструмент для зачистки проводов/резак

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все необходимое . Вот список.

• Кабельные скобы
• Электрические коробки
• Электрический кабель
• Электрический кабель и фитинги
• Скобы для укладчика

Первоначально опубликовано: 20 июня 2017 г.

Как подключить готовый гараж (сделай сам)

Модернизация проводки простым способом.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

$101–250

Введение

Если в вашем гараже недостаточно розеток, и вам надоело щуриться, чтобы увидеть, над чем вы работаете, то вот решение. Использование кабелепровода из ПВХ и металлических электрических коробок для поверхностного монтажа хорошо покажет вам, как подключить дополнительные розетки к существующей гаражной розетке и как добавить яркие энергосберегающие люминесцентные лампы в существующую потолочную коробку, не разрезая стены или рыболовные провода.

Необходимые инструменты

• Меловая веревка
• Аккумуляторная дрель
• Drill bit set
• Drill/driver — cordless
• Electrical tape
• Extension cord
• Framing square
• Hammer
• Hearing protection
• Lineman’s pliers
• Locking pliers
• Miter saw
• Nippers
• Non- тестер контактного напряжения
• Плоскогубцы
• Защитные очки
• Шуруповерт
• Магазинный пылесос
• Клещи для шлицевых соединений
• Стремянка
• Устройство для поиска стержней
• Рулетка
• Канцелярский нож
• Тестер напряжения
• Инструмент для зачистки проводов/нож

Необходимые материалы

• 1/2 дюйма. Муфты из ПВХ
• 1/2 дюйма. Адаптеры с наружной резьбой из ПВХ
• Контргайки электрических разъемов 1/2 дюйма
• 1/4–20 x 3 дюйма. двухкомпонентные рычажные болты
• 10 футов. длины 1/2 дюйма.
• 15-амперные розетки
• 15-амперный однополюсный переключатель
• 4-дюйм. квадратные поднятые крышки
• 4 дюйма квадратный металлический ящик глубиной 1-1/2 дюйма
• 90-градусный изгиб из ПВХ со втулкой
• Черный THHN 14 калибра*
• Удлинитель коробки (Raco 187 или аналогичный)
• Лампы или трубки
• Контейнер Клей для электрических труб из ПВХ
• Зеленые винты для заземления
• Зеленые THHN 14 калибра*
• Светильники
• Трубы из ПВХ
• Вкручиваемые анкеры для гипсокартона
• Хомуты для 1/2 дюйма. ПВХ
• Используйте провод 12 калибра для 20-амперных цепей
• Белый THHN, калибр 14*
• Соединители проводов

Да будет свет! И еще приспособлений тоже!

В нашем гараже мы удлинили трубу от розетки, чтобы добавить розетки и подвесное приспособление над рабочим местом. Мы также сняли потолочный светильник и протянули от него проводку, чтобы установить восемь новых люминесцентных светильников. Помните, однако, что ваша существующая проводка может не подходить для больших электроинструментов, таких как пилы, или энергоемких приборов, таких как холодильники или морозильники. Для них вам, возможно, придется добавить новую схему, проект, который мы не будем рассматривать в этой статье.

Сначала мы покажем вам, как подготовиться к установке трубы из ПВХ, добавив удлинитель в электрическую коробку. Затем мы покажем вам, как легко разрезать и установить трубу из ПВХ и пропустить через нее провод. Наконец, мы покажем вам, как подключить розетки и свет и убедиться, что все правильно заземлено.

Установка ПВХ проста, но для безопасного подключения проводов вам потребуются базовые знания об электропроводке. Мы покажем вам, как мы подключили наши розетки, выключатели и светильники, но если у вас другая проводка и вы не знаете, как выполнить соединения, обратитесь к руководству по подключению или получите совет от электрика. Что бы вы ни делали, вытащите разрешение, чтобы инспектор мог проверить вашу работу.

Если у вас алюминиевая проводка, не работайте с ней самостоятельно. Соединения требуют специальной техники. Вызовите лицензированного электрика, который сертифицирован для работы с ним. Для получения дополнительной информации перейдите на сайт cpsc.gov и выполните поиск по запросу «алюминиевая проводка».

Планирование системы

Первый шаг — составить простой эскиз и выяснить, сколько розеток и источников света вы планируете добавить. Имейте в виду, что существует ограничение на количество источников света, которые вы можете добавить в одну цепь. Максимальное количество светильников определяется емкостью цепи, при условии, что в цепи нет ничего другого, что могло бы быть включено одновременно. Максимальная мощность электрической нагрузки, которая может быть включена непрерывно в течение трех и более часов, составляет 1440 Вт по 15-амперной цепи и 1,920 Вт в 20-амперной цепи (включая 20-процентное снижение для безопасности).

Когда ваш план будет готов, составьте список материалов, которые вам понадобятся. Ниже приведен список деталей, которые мы использовали для этого проекта. Используйте это как руководство для составления собственного списка. Если вам нужен одноганговый до 4-в. удлинитель квадратной стальной коробки, такой как тот, который мы использовали, вам, возможно, придется заказать его по специальному заказу или забрать у поставщика электроэнергии. Кроме того, согласуйте калибр провода с вашей цепью. Купите провод калибра 14, если ваша цепь защищена автоматическим выключателем на 15 ампер, и провод калибра 12, если она защищена автоматическим выключателем на 20 ампер.

Это легко с трубой из ПВХ

через Family Handyman

Вы найдете множество фитингов из ПВХ, которые позволяют поворачивать углы и прокладывать трубу именно там, где вы хотите.

Чтобы добавить свет и розетки, вы можете целыми днями ползать по чердаку и протягивать провода сквозь стены. Но прокладка провода через трубу из ПВХ, установленную на стенах и потолках, делает работу быстрее и намного менее утомительной.

В домашних центрах вы найдете множество фитингов из ПВХ, которые позволяют свернуть углы и провести трубопровод именно там, где вы хотите; не нужно учиться искусству сгибания трубопровода, как это было бы с металлом. И в отличие от металла, пластик ПВХ быстро и легко режется. Если вы ошибетесь, вы можете исправить свою ошибку и добавить новые детали, используя муфты. Это не может быть проще. А кабелепровод делает вашу проводку более универсальной, потому что вы всегда можете добавить или изменить конфигурацию проводки позже.

Проект шаг за шагом (16)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 21 февраля 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Законно ли самостоятельно выполнять электромонтажные работы?

Многие ремонтники домов, которые занимаются ремонтом дома своими руками, не боятся браться за молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрики. Электромонтажные работы своими руками, по праву, могут быть сложным проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть хоть какое-то желание, работа с электричеством — это один из домашних проектов, который поддается логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местный отдел разрешений, чтобы получить ответ, который касается вас.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы можете подтвердить, что являетесь владельцем-постояльцем, и что эта работа выполняется в ваших интересах, а не в коммерческих целях.

Если этот регулирующий орган разрешает вам, владельцу-жильцу, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы. В некоторых случаях вам может потребоваться пройти тест, чтобы получить эту временную лицензию.

Это , а не , то же самое, что и обширный тест, который проходят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, уменьшенный тест, предназначенный для того, чтобы домовладелец знал некоторые основы правил электротехники, прежде чем приступать к электромонтажным работам.

Типичным языком, который можно найти в сводах законов многих штатов, является следующий, который прямо позволяет владельцу-жильцу выполнять свою работу:

Ничто… не должно истолковываться как требующее от лица получения лицензии или сертифицированного электрика для выполнения электромонтажных работ в его или ее доме… кроме случаев, когда электромонтажные работы связаны со строительством нового здания, предназначенного для сдачи в аренду, продажи. , или в аренду.

Например, штат Вашингтон RCW 19. 28.261.

Предупреждение

Хотя выполнение электромонтажных работ своими руками часто является законным и может быть безопасным, при аккуратном выполнении одной из основных проблем является обеспечение того, чтобы электромонтажные работы, выполненные своими руками, соответствовали нормам. Любители могут выполнять совершенно функциональные электрические проекты, которые могут не соответствовать нормам и, таким образом, могут вызвать проблемы, если и когда придет время осмотреть дом для его продажи.

Почему вы можете захотеть сделать это самостоятельно

Электриков может не хватать

Легко найти людей, которые заменят окна или установят сайдинг. Они практически падают с неба. Но может быть трудно найти электрика, когда он вам нужен. Наряду с сантехниками, хорошего электрика, особенно того, у кого есть время, чтобы взяться за подрядную работу для ремонтника своими руками, может быть трудно найти.

Электрики дорогие

Если вы хотите сэкономить деньги на реконструкции, в первую очередь стоит начать с высококвалифицированных специалистов, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были связаны с наймом электрика.

Электрические работы чистые

По сравнению с установкой или сносом гипсокартона — или любым другим видом ремонтных работ — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством работ, выполняемых своими руками, электромонтажные работы упорядочены и аккуратны.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные потолочные полости; ползание по подвалам и подвальным помещениям и т. д.

Электромонтажные работы логичны

В работе с электрикой нет ничего сложного. Все это основано на проверенных и верных правилах и методах, и все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, по которой это не работает. Вы не можете и не должны импровизировать при работе с электричеством. Там нет клейкой ленты, склеивания конструкций, настройки или подтасовки электрических работ. Итак, если вы соблюдаете правила, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Безопасны ли электромонтажные работы? При соблюдении надлежащих мер предосторожности электромонтажные работы не представляют опасности. Однако самодовольство в сочетании с электричеством опасно.

Учтите, что с цепями можно безопасно работать, пока отключен автоматический выключатель. Когда эта цепь разорвана, электричество не может поступать к светильнику, настенному обогревателю или розетке, над которыми вы работаете.

Когда обращаться к специалистам

Даже если вам нравится заниматься ремонтом дома самостоятельно, бывают случаи, когда вы захотите нанять профессионалов. Ведь профессионалы делают эту работу каждый день. Работа, которая требует от вас крутой кривой обучения, для них вторая натура.

Например, многих самодельщиков отталкивает идея прощупать электрический щиток и установить новые цепи. Контакт с наконечниками внутри сервисной панели — очень серьезное дело, но работа с сервисной панелью — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена своими руками. Если они того пожелают, они могут нанять электрика для этой последней работы по подключению к сервисной панели.

Нужен ли мне электрик, чтобы добавить розетку?

Если вы делаете какие-либо ремонтные работы в доме, которые требуют электромонтажных работ, например, установка или замена электрического выключателя, вам может понадобиться добавить розетку (также называемую электрической вилкой, электрической розеткой и т. д.) в некоторых из ваших номера. Основная проблема заключается в том, что электромонтажные работы могут быть сложными и сложными в выполнении. Имея это в виду, вы можете задаться вопросом: «Нужен ли мне электрик, чтобы добавить розетку?»

Чтобы ответить на этот вопрос, вы, вероятно, захотите узнать некоторые основы розеток или электрических панелей, интеллектуальных розеток, электрических цепей и напряжения, классов розеток и специальной проводки, а также другие важные темы.

К сожалению, эта информация обычно распространяется по всему Интернету. Из-за этого мы собираемся рассказать обо всем этом в этой статье. Прокрутите вниз, чтобы узнать ответ на вопрос «Нужен ли электрик для установки розетки?», а также множество других важных вопросов и ответов для самостоятельной установки розеток дома.

Могу ли я установить розетку самостоятельно?

Перво-наперво: можно ли установить розетку самостоятельно?

Вот краткий ответ: Да, вы можете самостоятельно установить розетку дома.

Более длинный ответ включает в себя некоторые знания о вашем доме, электромонтажных работах в целом, а также об имеющихся у вас инструментах и ​​оборудовании.

Самостоятельное добавление розетки дома и конкретный способ, которым вы это сделаете, может зависеть от нескольких факторов:

• Существующее оборудование и схемы дома
• Электромонтажные работы уже в вашем доме
• Ваши практические знания в области электричества
• Инструменты, необходимые для добавления электрической розетки

Как только вы узнаете, что у вас есть, вы можете приступить к определению наилучшего способа установки электрической вилки в вашем собственном доме.

Имейте в виду, что самостоятельная установка чего-либо электрического может быть чрезвычайно опасной и может привести к травме или чему-то еще худшему. Пожалуйста, всегда обращайтесь к электрику, прежде чем пытаться выполнить какие-либо работы с электричеством в собственном доме, кондоминиуме, квартире или любом другом здании.



Нужно ли устанавливать цепь для добавления розетки?

В большинстве современных домов вы должны иметь возможность использовать существующие цепи при установке новой розетки, часто вставляя провод в новую вилку. Чтобы быть уверенным (и безопасным), вы всегда должны сначала обратиться к электрику.

Сколько это стоит?

В Колумбии, Южной Каролине и прилегающих районах стоимость установки электрических розеток варьируется от примерно 90 долларов США в низком ценовом сегменте до более чем 330 долларов США в элитном сегменте. Средняя стоимость составляет около 160 долларов. Вы могли бы сэкономить немного денег, купив детали и попытавшись сделать это самостоятельно. Но если вы в конечном итоге повредите проводку, это может стоить вам намного больше, чем если бы вы просто наняли электрика.

Сколько розеток мне нужно?

Вообще говоря, современная спальня будет иметь 1 розетку на каждые 12 футов стены, минимум по одной розетке на каждой стене комнаты. Пригласите электрика и осмотрите комнаты, в которых вы хотите установить новые розетки. Профессионал сможет сказать вам, сколько розеток нужно комнате и как именно это сделать правильно.

Какие бывают электрические розетки?

В домах Соединенных Штатов Америки есть целых 8 различных типов электрических розеток:

1. Стандартный 20 ампер-125 вольт — Это стандартная настенная вилка.
2. Сверхмощные/20 А-250 В — Это розетки для тяжелых условий эксплуатации для основных бытовых приборов, таких как стиральные машины и сушилки.
3. GFCI — Выходы прерывателя цепи замыкания на землю. Лучше всего использовать для розеток, которые находятся близко к воде в таких местах, как кухни, ванные комнаты и открытые площадки.
4. AFCI — Розетки прерывателя цепи дугового замыкания. Используется для предотвращения «тепловой дуги».
5. Дуплекс — Это типичные розетки с одной розеткой сверху и одной снизу, всего 2 вилки. «Двухдуплексная» розетка имеет двойную: две вилки сверху и две снизу, всего четыре розетки.
6. Смарт — Возможность подключения к Интернету для получения дополнительных функций, часто с помощью приложений для смартфонов.
7. USB — Эти вилки также имеют USB-коннекторы, встроенные в саму розетку для удобной зарядки.
8. Вращающийся — Можно поворачивать, чтобы найти правильную ориентацию для вставки

Какие бывают типы розеток?

Существует 3 различных класса розеток, о которых вам следует знать:

1. Домашние розетки — предназначены для использования в домах, где устройства не нужно постоянно включать. Обычно служат около 5-10 лет.
2. Коммерческий — предназначен для коммерческого использования в местах, где есть устройства, которые должны быть постоянно подключены к электричеству. Может прослужить до 100 лет.
3. Больница — предназначена для использования в медицинских учреждениях, где нельзя допускать отключения устройств. Используется только в жилых помещениях, когда кому-то нужно дома медицинское оборудование.

Единственными типами розеток, которые вы, вероятно, будете использовать дома, являются Homeowner и Hospital. Розетки для домовладельцев предназначены для повседневного использования, а розетки для больниц можно установить, если в вашем доме проживает человек с особыми медицинскими потребностями и оборудованием.

Требуется ли для розеток USB/Smart специальная проводка?

Нет, при установке USB-розеток или смарт-розеток специальная проводка не требуется. Обычно их можно просто подключить к существующей проводке и электрической цепи.

Заключение

Как видите, существует несколько различных классов и типов электрических розеток. Каждый из них имеет свои уникальные преимущества, и тот, который вы выберете, будет зависеть от ваших текущих и будущих потребностей.

При этом установка электрической розетки дома, хотя это и возможно, почти всегда требует найма специалиста. Работа с проводкой может быть сложной и деликатной, и для этого требуется знание того, как работают электрические цепи.

Итак, если вы спрашиваете себя: «Нужен ли мне электрик, чтобы добавить розетку?», то мы настоятельно рекомендуем вам нанять местного специалиста из Rytec Electric, который сделает это за вас. Мы можем сделать это безопасно, быстро и недорого. Позвоните или напишите нам сегодня, чтобы получить бесплатное предложение и немедленно установить новую розетку.

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Телефон *

Электронная почта *

Имя

Связь с Rytec Electric

803-399-8879 Круглосуточная аварийная служба

16 улучшений дома, которые лучше не делать своими руками

Не пытайтесь повторить это дома

1/17

От покраски до отделки короны — множество задач, которые умелые мастера могут выполнить сами. Однако некоторые проекты требуют лицензированного специалиста, особенно те, которые связаны с установкой и ремонтом сантехники, электричества и ОВК.

Неправильно выполненные улучшения дома могут привести к травмам, аннулированию гарантии, нарушению страховых требований и усложнению перепродажи. Они могут даже нарушать строительные нормы и правила. Для этих 16 проектов по благоустройству дома вызов профессионала является лучшей альтернативой риску жизни, здоровья, штрафов или проблем со страховкой.

istockphoto.com

Включите варочную панель

17.02.

Вы думаете о переходе с электрической плиты на газовую плиту и самостоятельной установке прибора? Подумайте еще раз. Это проект не одного, а двух профессионалов, которые должны соблюдать нормы и проверять готовый продукт. Для правильной работы газовой плите требуется как электричество, так и газ, поэтому вам придется нанять сантехника, чтобы установить газовую линию, и электрика, чтобы изменить электрическую цепь. В противном случае это довольно легкое преобразование может иметь взрывоопасные последствия.

СВЯЗАННЫЕ: 16 новых способов хранения кухонных принадлежностей

fotosearch.com

Нарушение старой изоляции

3/17

Если у вас старый дом, изоляция чердака может быть загрязнена токсичным веществом асбестом. Хотя удалить асбест своими руками можно, делать это не рекомендуется. Существует множество законов, регулирующих удаление асбеста из-за опасности, которую он представляет для тех, кто находится в непосредственной близости, включая вас, вашу семью и ваших соседей. Итак, каково решение? Наймите группу по борьбе с асбестом.

СВЯЗАННЫЕ С: 8 домашних опасностей и способы их смягчения

flickr.com через Марка Долинера

Реклама

Ремонт вашей системы HVAC

17.04.

Ремонт или замена системы HVAC сопряжены с риском. Хотя может возникнуть соблазн исправить это самостоятельно, вероятно, лучше этого не делать. Утечки фреона опасны, вызывая головокружение, удушье и другие проблемы с дыханием. Для обслуживания систем кондиционирования и отопления требуется лицензированный специалист, прошедший строгий процесс обучения и сертификации. Кроме того, производитель может аннулировать вашу гарантию, если с системой будет работать нелицензированный домовладелец.

СВЯЗАННЫЕ С: 6 ошибок, которые домовладельцы совершают каждое лето

istockphoto.com

Замена бака для горячей воды

17/5

Хотя установка или замена водонагревателя может показаться самостоятельной работой, подходящей для воина выходного дня, борьба с электричеством 240 вольт или возня с газовыми линиями, что может привести к взрывной утечке, — работа не для неопытных. Из-за разрешений, соблюдения правил, правил техники безопасности и рисков, таких как возможные выбросы угарного газа, лучше всего, чтобы эту домашнюю задачу взял на себя лицензированный сантехник.

СВЯЗАННЫЕ: 10 быстрых исправлений для раздражающих домашних шумов

fotosearch. com

Откачка септической системы

17.06.

Давайте будем честными: из всех домашних дел эта одна из самых неприятных. Работа с септиком не только довольно неприятна, но и требует специального оборудования и разрешений на надлежащую утилизацию отходов. Единственный самостоятельный шаг, который вам нужно сделать с этой задачей, — это взять телефон и позвонить профессионалу.

СВЯЗАННЫЕ С: Лучшие способы обработки септиков 2022 года

istockphoto.com

Реклама

Взаимодействие с дикой природой

17/7

В ваших стропилах поселился грызун? Прежде чем бороться с угрозой самостоятельно, осознайте следующее: некоторые виды, такие как еноты, скунсы и летучие мыши, склонны к переносу бешенства, и могут быть юридические последствия, если им причинят вред или поймают в ловушку и переселят без помощи профессионала. Не рискуйте инфекцией; вместо этого обратитесь в компанию по охране дикой природы. Эти лицензированные специалисты удалят животных, закроют отверстия, очистят гнезда и уберут отходы. Не будь своим собственным наездником. Просто не стоит рисковать своей безопасностью.

СВЯЗАННЫЕ: 7 звуков дома, которые вы никогда не захотите игнорировать

fotosearch.com

Выбить стену

8/17

Если вы хотите преобразовать свою планировку в открытую планировку или просто хотите немного больше места, удаление стены может быть в вашем списке дел. Но подумайте дважды, прежде чем размахивать кувалдой: никогда не сносите несущую стену самостоятельно, потому что это может быть нарушением строительных норм и правил, не говоря уже о проблеме безопасности. В некоторых городах требуется разрешение на снос стены, если она является структурной. Если вы не вызовете специалиста для консультации заранее, вы можете нанести серьезный ущерб целостности вашего дома.

СВЯЗАННЫЕ: Не пытайтесь повторить это дома — 7 самых опасных самоделок

flickr. com через мгифорд

Тинкер со светильниками

17 сентября

Если вы хотите заменить или добавить осветительные приборы, которые повлияют на электрическую проводку, лучше вызвать электрика, чем заниматься этим самостоятельно. Если вы не получили надлежащих разрешений или не доверили установку светильника профессионалу, у страховой компании есть основания отказать вам в выплате страхового возмещения в случае пожара в доме, а неисправная проводка является одной из основных причин пожаров в жилых домах. .

СВЯЗАННЫЕ С: Подвешивание на нитке — 9 изобретательных способов повесить подвесные светильники

fotosearch.com

Реклама

Установить световой люк

17.10.

Мансардные окна требуют вырезания отверстия, установки рамы и встраивания окна в крышу. Установку светового люка лучше всего доверить профессионалу, который будет строго следовать инструкциям производителя, иначе гарантия может быть аннулирована. Кроме того, учитывая крутой скат и высоту крыши, вы все равно хотите оказаться там наверху? Вам понадобится опыт установщика мансардных окон, а также специализированные инструменты и опыт оконной компании, чтобы выполнить работу безопасно и эффективно.

СВЯЗАННЫЕ: 8 ярких идей для усиления естественного света

fotosearch.com

Удаление краски на основе свинца

17/11

Обладание старинным фермерским домом может показаться мечтой, но удаление свинцовой краски может стать кошмаром. Семьдесят пять процентов домов, построенных до 1978 года, могут содержать краску на основе свинца, что является серьезной проблемой даже для самых опытных профессионалов. Свинец смертельно опасен, поэтому никогда и ни при каких обстоятельствах не пытайтесь удалить свинцовую краску самостоятельно. Лучше вызвать квалифицированного специалиста, чем рисковать жизнью, чтобы сэкономить несколько долларов.

СВЯЗАННЫЕ: 11 домашних опасностей, которые нужно знать и избегать

fotosearch. com

Срубить большое дерево

17.12.

Когда нужно срубить большое дерево, лучше не направлять своего зарождающегося внутреннего дровосека. Вместо этого доверьте удаление больших деревьев сертифицированному лесоводу, который знаком с городскими постановлениями и имеет множество страховок ответственности, которые могут справиться с опасностями или несчастными случаями. Например, без опытного профессионала, выполняющего эту работу, дерево может упасть непредвиденным образом и причинить материальный ущерб или серьезные травмы.

СВЯЗАННЫЕ С: 10 вещей, которые можно сделать с… деревьями в поперечном разрезе

fotosearch.com

Реклама

Замена пружины двери гаража

13/17

Со временем пружины гаражных ворот теряют натяжение и требуют замены. Поскольку первый и последний шаги требуют ослабления и восстановления натяжения пружины, а одно неверное движение может привести к тому, что пружина рванет к вашему телу, что приведет к серьезной, даже смертельной травме, лучше нанять профессионала. Вызовите специалиста по установке гаражных ворот, чтобы он позаботился о замене пружины.

СВЯЗАННЫЕ: Витрина продукции — гаражные ворота

fotosearch.com

Вывезти термитов

14/17

Проблемы с термитами обходятся владельцам недвижимости более чем в 5 миллиардов долларов в год. Этот ущерб может не покрываться вашей страховой компанией, и, к сожалению, с широко распространенным заражением нельзя бороться с помощью купленных в магазине растворов. Вместо этого действуйте быстро и вызовите дезинсектора, у которого есть доступ к самым сильнодействующим продуктам, доступным только профессионалам.

СВЯЗАННЫЕ: Вредители, прочь! 10 естественных способов очистить свой дом от насекомых

fotosearch.com

Изменить сантехнику в ванной

15/17

В то время как замена унитаза или раковины — это то, с чем могут успешно справиться самые опытные домашние мастера, если установка требует каких-либо изменений в водопроводных линиях, лучше нанять сантехника. Разрешения обычно требуются для внесения изменений в расположение сантехники в ванной комнате, и важно убедиться, что новые сантехнические соединения выполнены правильно. Мало того, что измененная ванная комната может стать проблемой для будущей продажи дома, но токсичные запахи и проблемы с канализацией, вызванные неудачной работой, могут сделать ванную небезопасной для использования.

СВЯЗАННЫЕ: Думаете об установке ванной в подвале? Вот что вам нужно знать

istockphoto.com

Реклама

Демонстрация сарая

16/17

Владение недвижимостью не означает автоматически, что вам по закону разрешено сносить любые постройки на ней. Прежде чем сносить отдельно стоящую постройку, такую ​​как сарай, узнайте у местного чиновника по строительным нормам и правилам, требуется ли разрешение на снос. Для больших навесов, к которым подключены водопровод и электричество, требуется еще больше шагов для их безопасной демонстрации.

СВЯЗАННЫЕ С: 19 планов сарая, идеально подходящих для больших или маленьких дворов

istockphoto.com

Собери колоду

17/17

Строительство террасы звучит как проект, который многие домовладельцы могли бы сделать своими руками, но не без тщательного структурного планирования, разрешения и проверок. Местный отдел строительных норм рассмотрит планы настила, посетит площадку, чтобы осмотреть фундамент и каркас, а затем вернется, чтобы осмотреть завершенный настил. Имейте в виду, что любая конструкция, которая будет прикреплена к дому или имеет высоту более 30 дюймов, требует разрешения.

СВЯЗАННЫЕ С: Небольшие способы украсить вашу колоду, которые будут иметь большое значение

istockphoto.com

Не пропустите!

Если у вас есть деньги, чтобы нанять разнорабочего для каждой домашней беды, вперед. Но если вы хотите сохранить свои деньги и проявить некоторую самодостаточность, проверьте эти умные продукты, которые решают миллион и одну маленькую проблему по дому. Иди сейчас!

2022 г. Стоимость подключения или замены электропроводки в доме

Стоимость установки электропроводки

Стоимость обновления электропроводки в доме колеблется от 2000 до 9000 долларов в среднем, при этом большинство домовладельцев тратит 2,65 доллара за квадратный фут . Стоимость электромонтажных работ зависит от доступности проводки, почасовой ставки электрика, стоимости панелей, проводов и других материалов.

Небольшие электромонтажные работы, такие как установка розетки, стоят всего 125 долларов , в то время как замена электропроводки в большом доме стоит целых 9 400 долларов . Если сложно получить доступ к проводке, ее замена будет стоить дороже. В любой работе по перемонтажу гипсокартона может потребоваться открыть в любом количестве мест, что увеличит сумму, которую вы заплатите.

Стоимость монтажа электропроводки

Средняя стоимость по стране	2115 долларов США
Минимальная стоимость	125 долларов
Максимальная стоимость	11 400 долларов США
Средний диапазон	790 долларов США к 3617 долларов

Стоимость электропроводки на квадратный фут

Установка электропроводки стоит от 2 до 4 долл. США за квадратный фут в среднем. Одна только проводка стоит от 6 до 8 долларов за погонный фут , в то время как структурированная проводка и сверхпрочные кабели для передачи данных, которые используются для связи и развлекательных устройств, добавляют 2 доллара за фут . Электроустановка обычно оплачивается из расчета один час за 100 квадратных футов. Если электроснабжение в настоящее время доступно, электрики будут взимать установленную плату за открытие розеток, выключателей и коробок с приборами.

Содержание

1. Стоимость монтажа электропроводки
2. Стоимость ремонта дома

• По размеру дома
• По спальням
• Модернизация электрической панели
• Открытие стен и прокладка проводов
• Добавление розеток и выключателей

Средняя стоимость электропроводки в новом доме

• за квадратный фут
• Прейскурант материалов
• Затраты на оплату труда

Новые строительные затраты на электроэнергию

• Предварительная стоимость электрооборудования
• Бегите на электричестве в сарай
• Добавить электричество в гараж
• Электропроводка в подвале
• Коммерческие электромонтажные работы

Стоимость замены проводки ручки и трубки

• Снятие проводки ручки и трубки

Факторы стоимости электропроводки

• Разрешения и проверки
• Подготовка
• Электрические коды

Как узнать, нужно ли перемонтировать проводку?

Электрики рядом со мной

Стоимость ремонта дома

Стоимость ремонта дома площадью 1000 кв. футов составляет от 2000 до 6000 долларов , или примерно от от 2 до 4 долларов за квадратный фут . Ремонт электропроводки в доме площадью более 2500 кв. футов, требующий вскрытия стен, стоит от 12 000 до 20 000 долларов . Цена зависит от размера дома, доступности проводки и от того, модернизируете ли вы электрическую панель.

Стоимость ремонта дома

Работа	Средняя стоимость
Замена электропроводки в доме с 3 спальнями (через чердак, подвал или балки пола)	2500 – 6000 долларов
Прокладка проводки через основные стены (Открытие стен, удаление старых проводов, замена проводки и установка гипсокартона)	6 000 – 10 000 долларов
Снятие проводки ручки и трубки	4000 – 6500 долларов
Разрешение на демонтаж проводки ручек и трубок	200–600 долларов

Стоимость ремонта дома в расчете на квадратный фут

Стоимость ремонта дома в расчете на квадратный фут

Квадратные футы	Средняя стоимость
1000	1 600–3 800 долл. США
1 200	1900 – 4500 долларов
1 500	2300 – 5600 долларов
2000	3 200 – 7 600 долл. США
2 500	3900 – 9400 долларов
3000	4 800 – 11 400 долл. США

Замена проводки включает в себя максимально возможное удаление устаревшей проводки и установку провода в неметаллической оболочке. Новая проводка более безопасна, не нагревается при контакте с изоляцией и удовлетворяет ваши электрические потребности.

Стоимость замены электропроводки в доме по спальням

Замена электропроводки одной спальни площадью 120 квадратных футов будет стоить около 190 долларов США, если при установке не возникнет непредвиденных проблем. Стоимость ремонта дома с 2 спальнями составляет примерно 90 374 380 90 375 долларов, с 3 спальнями — 90 374 570 90 375 долларов, а с 4 спальнями — в среднем 90 374 950 долларов. Добавьте еще от 1100 до 2500 долларов , если ваша электрическая панель нуждается в обновлении.

Модернизация панели электрического обслуживания

Стоимость обновления панели электрического обслуживания составляет от 850 до 1100 долларов США на 100 ампер и от 1300 до 1600 долларов США на 200 ампер. Если требуется новая коробка, рассчитывайте потратить от 1200 до 2500 долларов США на установку . Модернизация панели включает в себя новый расходомер, разветвитель, разъединитель, панель, электропроводку, трубопровод и датчик погоды.

Сегодня большинству домов требуется электрический щиток на 200 ампер, а в большинство старых домов поставлено только 60 ампер. Узнайте, сколько энергии получает дом, посмотрев на табличку с техническими данными на главном автоматическом выключателе.

Вскрытие стен и прокладка проводов

Вскрытие стен, демонтаж старых проводов, установка новых проводов и закрытие стен новым гипсокартоном стоит от 4500 до 9000 долларов для дома площадью 1200 квадратных футов. Для целого дома площадью более 2500 квадратных футов цена колеблется от 12 000 долларов до 20 000 долларов с открытием стен.

Прокладка проводки через балки пола, чердак, подвал или доступное подполье стоит от 3000 до 5000 долларов в том же доме. Самый простой доступ для электрика к вашей системе — через минимальную высоту от 1,5 до 3 футов на чердаке или в подвальном помещении, откуда они могут сбрасывать провода вверх или вниз, а не сверлить отверстия в гипсокартоне.

Стоимость открытия и закрытия гипсокартона должна быть включена в предложение электрика. Сколько зависит от того, насколько доступна проводка. Нечетные углы и скрытые стены могут стоить дороже. Вокруг каждой розетки и каждого выключателя, а также в различных ключевых местах в стене должны быть отверстия в гипсокартоне.

Добавление розеток и выключателей

Стоимость установки новой электрической цепи составляет от 100 до 150 долларов за одну розетку или выключатель. Как правило, чем больше розеток или выключателей можно установить или добавить в комнату, тем более выгодную сделку вы можете получить. Чтобы соответствовать требованиям кодекса, в большинстве областей требуется две или три розетки.

Чтобы ознакомиться с полным прайс-листом на электромонтажные работы, ознакомьтесь с нашим руководством по расценкам на электромонтажные работы.

Вернуться к началу

Средняя стоимость электромонтажа нового дома

Средняя стоимость электромонтажа дома площадью 1000 квадратных футов составляет от 1600 до 3800 долларов , или примерно от 2 до 4 долларов за квадратный фут . Размер и планировка вашего дома будут определять окончательную стоимость. Чем больше у вас комнат, тем больше розеток и выключателей вам нужно будет установить, чтобы соответствовать требованиям строительных норм и правил.

Провести электропроводку в новом доме дешевле, чем в существующем, потому что стены открыты. Провода протягиваются через шпильки, не ломая гипсокартон, а розетки и розетки легко крепятся к шпилькам. В случае замены электропроводки провода не всегда легко доступны, а в некоторых домах нет даже минимальной высоты 1,5 фута на чердаке или в подполье, что могло бы облегчить электрику доступ к существующим приборам и розеткам.

Средняя стоимость электропроводки дома за квадратный фут

Средняя стоимость электропроводки дома составляет от 1,56 до 3,75 долл. США за квадратный фут , при этом большинство домовладельцев тратит примерно 2,65 долл. США за квадратный фут . Чтобы получить более точную оценку, подсчитайте погонные футы ваших стен и умножьте свой ответ на 7,79 долларов США за погонный фут , что является начальной стоимостью проводки дома.

1. Размер дома / 4,2 = приблизительные погонные футы стен
2. погонных футов x 7,79 $ = начальная стоимость электропроводки дома

Если в вашем доме алюминиевая проводка, ваш электрик добавит медь, чтобы расширить эту цепь до светильников и электрических розеток. Расширение алюминиевой цепи медным проводом означает, что провод должен быть обжат и покрыт антиокислительной смазкой, чтобы предотвратить возгорание в будущем — алюминий со временем подвергается коррозии в точках соединения, вызывая искры, которые могут вызвать пожар. Было бы разумно, если бы ваш электрик проверил все точки подключения проводов в доме на наличие коррозии, почерневших соединений или расплавленной изоляции.

Прейскурант материалов для электропроводки дома

Основные материалы, такие как розетки и панели переключателей, обычно включаются в вашу смету, если только вы не предпочитаете покупать панели переключателей индивидуального дизайна самостоятельно. Для большинства электромонтажных работ требуются необходимые предметы, такие как блок автоматического выключателя, розетки, распределительные щиты и осветительные приборы.

Прайс-лист материалов для электропроводки

Артикул	Средняя цена
Обслуживание на 100 А Включает в себя розетку счетчика, главный выключатель, 1 GFCI и 5 однополюсных выключателей во внешней распределительной коробке на 20 выключателей	1180 долларов
Обслуживание на 200 А Включает в себя розетку для счетчика, главный выключатель, 1 GFCI и 5 однополюсных выключателей во внешней распределительной коробке на 20 выключателей	1950 долларов
Медный провод (большинство цепей)	0,30–0,66 долл. США за фут
Медный провод (крупногабаритная бытовая техника)	0,49–0,99 долл. США за фут
Медный провод (электрические плиты)	0,83–1,83 долл. США за фут
Кабель для передачи данных	0,11–0,22 долл. США за фут
15-амперные розетки	0,50 долл. США за штуку
Розетки 15 А Защита от несанкционированного доступа, зарядка через USB	20 долларов США за штуку
Крышка настенной розетки	0,38 долл. США за штуку
Переключатели на 15 А	0,50 долл. США за штуку
Плоский переключатель (диммируемый)	28 долларов США за штуку
Интеллектуальный диммер (совместимый с Alexa)	55 долл. США за штуку
Светильник Утопленный монтаж 13”	10 долларов за штуку
Светильник Современный подвесной светильник с 3 лампами	190 долларов
Светильник Хрустальная люстра на 16 ламп	670 $
Потолочный вентилятор Базовый 52”	50 долларов
Потолочный вентилятор Мощный 72-дюймовый 8-лопастной вентилятор с дистанционным управлением	300 долларов США

Затраты на оплату труда по подключению электричества

Электрик берет от 40–99 долларов США в час, и установка 100 погонных футов проводки может занять от 40 до 60 минут. Плата за работу зависит от уровня опыта электрика — ученика, подмастерья или мастера — и количества времени, которое они провели на своем текущем уровне. Также на это может повлиять уровень их образования. Если вы наняли подрядчика для надзора за всей работой, которую вы делаете по дому, он / она обычно увеличивает цену субподрядчика на 15–20%.

Вернуться к началу

Затраты на электроэнергию в новом строительстве

Затраты на электроэнергию в новом строительстве варьируются от 2 до 4 долларов за квадратный фут . Электромонтажные работы для нового строительства обычно оплачиваются из расчета один час за 100 квадратных футов, что составляет от 45 до 100 долларов США в час , не включая материалы, детали, плату за вызов или ремонт, связанный со вскрытием стен.

Средняя стоимость электропроводки нового дома площадью 1600 кв. футов с тремя спальнями составляет от 2500 до 4000 долларов США . Чем больше светильников в вашем доме, тем дороже они будут стоить. Каждый прибор (розетки, осветительный прибор, электроприбор, розетка на 220 вольт и т. д.) стоит от до 100–150 долларов США за установку.

Стоимость также будет варьироваться в зависимости от типа провода, который вы решите использовать, а также от того, выберете ли вы высококачественные светильники или интеллектуальные устройства. Если вы используете медный провод, это будет стоить значительно дороже, чем если вы используете алюминиевый провод. Средняя стоимость электропроводки в новом доме обычно меньше, чем стоимость замены или установки электропроводки в старом доме, гипсокартон еще не установлен, и электрик имеет легкий доступ для установки.

Предварительные затраты на электроснабжение

Предварительные затраты на электроснабжение составляют от 3 до 8 долларов за квадратный фут , или около от 3000 до 8000 долларов за дом площадью 1000 квадратных футов. Ценообразование зависит в основном от мощности, необходимой для дома, а также от того, сколько розеток и осветительных приборов запланировано в доме. Чем больше розеток и креплений, тем дороже это будет стоить.

Черновая электромонтажная работа происходит после установки каркаса, это означает, что провода протянуты через шпильки и вставлены в коробки, куда будут входить розетки и выключатели освещения. Гипсокартон не устанавливался, поэтому не установлены распределительные щиты и освещение.

Стоимость подключения электричества к сараю

Проведение электричества к сараю будет стоить около 900 долларов США . Сараи — это отдельные здания, и к ним нужно будет подвести линию электропередач, которая составляет большую часть стоимости. В сарае не потребуется ничего, кроме одной или двух розеток и верхнего света, если только у вас нет больших планов на электроинструменты.

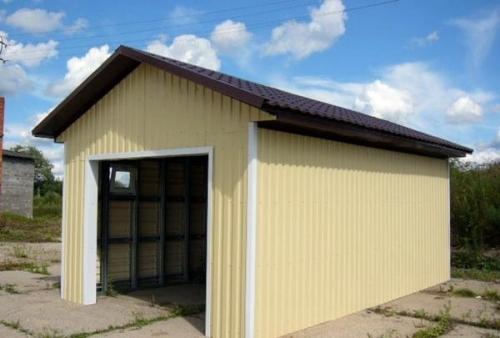

Стоимость подключения электричества к гаражу

Стоимость электропроводки в гараже может варьироваться от $1000 до $4000+ . Цены могут значительно варьироваться в зависимости от того, является ли ваш гараж отдельным или присоединенным. Если вы планируете работать в своем гараже с электроинструментами, вам нужно установить как минимум 100-амперную панель, но если вы планируете просто парковаться в гараже, 60 ампер подойдет.

Добавление электричества в пристроенный гараж

Электропроводка в пристроенном гараже обойдется примерно в от 1000 до 2500 долларов в зависимости от размера, ваших потребностей в электроэнергии и количества установленных розеток.

Стоимость подключения электричества к отдельно стоящему гаражу

Стоимость подключения электричества к отдельно стоящему гаражу составляет около 4000 долларов США . Это больше, чем стоимость проводки пристроенного гаража, потому что вам придется протянуть основную линию от дома к гаражу, а затем подключить все освещение и розетки.

Электропроводка в подвале Стоимость

Стоимость электропроводки в подвале составляет примерно от 800 до 1500 долларов на площадь 1000 квадратных футов. Более низкая цена за подвал как одно большое помещение без внутренних стен. Цена зависит от количества розеток, размера электрощита и назначения подвала. Если вы строите роскошную мультимедийную развлекательную комнату, вам нужно будет установить больше розеток, чем если бы она стала просто местом для хранения.

Коммерческие затраты на электромонтажные работы

Стоимость коммерческих электромонтажных работ варьируется от от 5 до 12 долларов за квадратный фут , что примерно на 10–30% выше, чем в жилых домах на электромонтажные работы для проводов, кабелей, приспособлений и электрических панелей. Электромонтажные работы на коммерческих объектах обходятся дороже, поскольку потребность в электроэнергии в коммерческих зданиях выше, где используется трехфазное питание (448 вольт), по сравнению с однофазным питанием в доме (240 вольт), а проводка с высокой изоляцией проходит через кабелепроводы для большей защиты. . Электрическая система в коммерческой недвижимости также намного сложнее, особенно если электрику нужно поднять проводку на несколько этажей.

Вернуться к началу

Стоимость замены ручки и проводки трубки

Стоимость замены ручки и проводки трубки составляет от 1,56 до 3,75 долларов за квадратный фут или примерно 2,65 доллара за квадратный фут . Одна из причин, по которой вам следует заменить проводку с ручкой и трубкой, заключается в том, что у нее нет заземляющего провода, и многие страховые компании откажутся покрывать дом от возгорания электричества из-за этого. Этот провод был первоначально установлен еще в 1880-х годах.

Снятие проводки ручки и трубки Стоимость

Удаление проводки ручки и трубки стоит в среднем от 4500 до 6000 долларов . Прежде чем приступить к работе, необходимо получить разрешение на снятие проводки с ручкой и трубкой, что обычно стоит от 200 до 500 долларов США .

Технически проводку ручек и трубок не нужно удалять из дома; просто убедитесь, что он отключен, прежде чем устанавливать новую проводку. Тем не менее, InterNACHI (Международная ассоциация сертифицированных домашних инспекторов) рекомендует «проверить систему квалифицированным электриком. Только эксперт может подтвердить, что система была установлена ​​и модифицирована правильно». Они также будут знать требования местных строительных норм и правил относительно его отключения или удаления.

Вернуться к началу

Факторы стоимости электропроводки

Помимо основных затрат на замену проводки, следующие факторы будут учитываться в вашей окончательной стоимости ремонта дома:

1. Затраты на оплату труда в вашем районе
2. Новый уровень мощности необходимо было принести в дом и в дом
3. Простота или сложность доступа к арматуре и распределительным коробкам
4. Тип используемого провода
5. Стоимость ремонта или замены гипсокартона
6. Количество розеток и светильников
7. Необходимы разрешения и проверки
8. Затраты на установку и очистку

Разрешения и проверки электрооборудования

Большинство электромонтажных работ, связанных с заменой проводов в стенах или в электрических распределительных коробках, требуют разрешения в соответствии с местными нормами и средней стоимостью от 250 до 500 долларов США . Стоимость разрешения сильно варьируется от штата к штату и даже от округа к округу. Лучше всего позвонить в местный строительный отдел, чтобы узнать, нужно ли вам разрешение и сколько оно стоит. Положительным моментом в наличии разрешения является сопроводительная инспекция, которая подскажет, правильно ли была выполнена работа и насколько она безопасна. Неправильно установленная электропроводка очень опасна и может привести к пожару.

Подготовка к установке

Лучшее, что вы можете сделать до прибытия электрика, это обеспечить доступность. Переместите мебель и картины, которые висят на стене. Положите пластиковый брезент, чтобы защитить ковер и паркет. Очистите территорию от безделушек и других личных вещей, чтобы электрик мог выполнять свою работу.

Уборка площадки

После завершения работы всегда проводится уборка. Иногда это делает электрик, но не всегда. Спросите, включена ли уборка в полученную вами смету.

Общие электротехнические нормы и правила

Национальный электротехнический кодекс (NEC) — это признанный на национальном уровне кодекс, отвечающий за безопасные методы работы с электрооборудованием. Когда ваша выполненная разрешенная работа будет проверена, инспектор будет проверять соответствие руководящим принципам NEC, принятым в вашем штате. Лицензированные и опытные электрики всегда в курсе всех требований кодекса.

• Проводка должна быть заземлена.
• Сращивания являются худшим нарушением кода, потому что они наиболее опасны. Если соединение обязательно должно произойти, это должен сделать электрик, а соединение должно быть изолировано от другой проводки с помощью распределительной коробки.
• Переоснащение – Установка в патрон лампы с более высокой мощностью может привести к перегреву и возгоранию. Используйте лампочку соответствующей мощности для розетки.
• Распределительные коробки без крышки – Возможно получение ударов от этого соединения в распределительной коробке. Его покрытие стоит всего несколько долларов.
• Розетки – Кодекс требует, чтобы розетка располагалась в пределах 4 футов от дверного проема, а затем через каждые 12 футов после этого. Если вы живете в старом доме, который не соответствует этому требованию кодекса, никто не заставит вас модернизировать его, но перегрузка цепей может привести к пожару. Скорее всего это будет стоить $100 для установки новой розетки на первом этаже и $200 для розеток на втором этаже.
• GFCI — Текущие правила требуют, чтобы выход был выходом GFCI, если он находится в пределах 4 футов от источника воды, такого как раковина или ванна. Не требуется приводить ваш дом в соответствие с нормами, если это не так в настоящее время. Вы можете самостоятельно заменить стандартные розетки на розетки GFCI примерно за 12 долларов.

Вернуться к началу

Как узнать, нужно ли перемонтировать проводку?

Замена старой проводки может и не быть необходимостью, но дома хорошо сообщают домовладельцам, когда что-то не так. Вы можете запланировать осмотр дома в местной электротехнической компании, чтобы узнать, нужно ли вам заменить проводку.
