Как сделать сабвуфер своими руками фото. Как сделать сабвуфер своими руками: пошаговая инструкция по изготовлению корпуса

Как правильно рассчитать размеры корпуса сабвуфера. Какие материалы лучше использовать для изготовления. Пошаговая инструкция по сборке закрытого и фазоинверторного корпуса. Советы по настройке и установке сабвуфера в автомобиль.

Содержание

Типы корпусов сабвуфера и их особенности

Существует несколько основных типов корпусов для сабвуферов:

  • Закрытый корпус — самый простой в изготовлении, обеспечивает точное и четкое звучание баса
  • Фазоинверторный корпус — позволяет получить более мощный и глубокий бас за счет порта
  • Бандпасс — сложная конструкция с несколькими камерами, дает очень громкий бас в узком диапазоне частот
  • Рупорный — обеспечивает максимальную громкость, но требует большого объема

Для самостоятельного изготовления лучше всего подходят закрытый и фазоинверторный корпуса. Они проще в расчетах и сборке, при этом позволяют получить качественное звучание.

Расчет объема и размеров корпуса сабвуфера

Правильный расчет параметров корпуса критически важен для получения качественного звука. Для этого необходимо знать параметры Тиля-Смолла выбранного динамика:


  • Fs — частота резонанса
  • Qts — полная добротность
  • Vas — эквивалентный объем
  • Xmax — максимальное линейное смещение диффузора

Эти параметры обычно указываются в спецификации динамика. На их основе с помощью специальных программ рассчитывается оптимальный объем корпуса.

Для закрытого корпуса объем обычно составляет 0.5-1.5 Vas. Для фазоинверторного — 1.5-3 Vas.

Выбор материалов для изготовления корпуса сабвуфера

Основные требования к материалу корпуса:

  • Высокая жесткость и прочность
  • Хорошее демпфирование вибраций
  • Простота обработки
  • Доступная цена

Наиболее подходящими материалами являются:

  • МДФ толщиной 18-25 мм — оптимальное сочетание характеристик и цены
  • Фанера толщиной 15-18 мм — прочная и легкая, но дороже МДФ
  • ДСП толщиной 16-22 мм — самый дешевый вариант, но хуже по характеристикам

Для внутренней отделки понадобится синтепон или специальный акустический поролон толщиной 10-20 мм.

Пошаговая инструкция по изготовлению закрытого корпуса сабвуфера

Процесс изготовления закрытого корпуса состоит из следующих этапов:


  1. Раскрой панелей корпуса согласно чертежу
  2. Вырезание отверстия под динамик в передней стенке
  3. Сборка корпуса на клей и саморезы
  4. Герметизация всех стыков силиконовым герметиком
  5. Установка терминалов для подключения
  6. Внутренняя отделка звукопоглощающим материалом
  7. Установка динамика на переднюю панель

Важно обеспечить максимальную жесткость конструкции и полную герметичность корпуса. Это позволит избежать нежелательных призвуков и искажений.

Особенности изготовления фазоинверторного корпуса

Фазоинверторный корпус отличается наличием порта — трубы определенного диаметра и длины. Порт настраивается на определенную частоту для усиления баса в этой области.

Основные этапы изготовления:

  1. Расчет параметров порта (диаметр и длина)
  2. Изготовление корпуса большего объема
  3. Вырезание отверстия под порт
  4. Установка и герметизация трубы порта
  5. Настройка порта на расчетную частоту

Правильно рассчитанный фазоинверторный корпус позволяет получить более мощный и глубокий бас по сравнению с закрытым ящиком того же объема.


Настройка и установка самодельного сабвуфера в автомобиль

После изготовления корпуса необходимо правильно настроить и установить сабвуфер в автомобиль:

  • Подключить сабвуфер через кроссовер, отрегулировав частоту среза (обычно 80-120 Гц)
  • Настроить усиление и фазу для согласования с основной акустикой
  • Выбрать оптимальное место установки в багажнике
  • Надежно закрепить корпус, исключив его перемещение
  • Провести акустическую подготовку места установки

Правильная настройка позволит добиться глубокого и четкого баса, гармонично дополняющего звучание основной акустики автомобиля.

Типичные ошибки при самостоятельном изготовлении сабвуфера

При изготовлении сабвуфера своими руками следует избегать следующих распространенных ошибок:

  • Неправильный расчет объема корпуса
  • Недостаточная жесткость конструкции
  • Наличие щелей и негерметичность корпуса
  • Отсутствие внутренней отделки звукопоглотителем
  • Неверный расчет параметров фазоинвертора
  • Неправильное подключение и настройка в автомобиле

Внимательное отношение к каждому этапу изготовления и настройки позволит избежать этих ошибок и получить качественно звучащий сабвуфер.


Преимущества и недостатки самодельного сабвуфера

Изготовление сабвуфера своими руками имеет ряд преимуществ:

  • Экономия средств по сравнению с покупкой готового сабвуфера
  • Возможность точной подгонки размеров под конкретный автомобиль
  • Полный контроль качества на всех этапах производства
  • Возможность экспериментов с дизайном и материалами

Однако есть и некоторые недостатки:

  • Необходимость наличия инструментов и навыков работы с ними
  • Затраты времени на изготовление и настройку
  • Риск ошибок при расчетах и сборке
  • Отсутствие гарантии от производителя

При наличии желания и базовых навыков работы с инструментом, самостоятельное изготовление сабвуфера может стать увлекательным проектом и позволит сэкономить значительные средства.


Как собрать короб для сабвуфера своими руками

Как собрать короб для сабвуфера

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
 Итак:

  • Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

  • Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

  • Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

  • Короб фазоинверторного типа. Он имеет специальную трубку внутри.
    Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

  • Саморезы в количестве 100 штук, желательно 50-55 мм.
  • Какой-нибудь шумоизоляционный материал.
  • Жидкие гвозди или силикон.
  • Клей ПВА.
  • Герметик.
  • Кусок карпета на 3 метра.

Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

  • Шуруповерт или дрель на крайний случай.
  • Клеммник.
  • Электрическая пила и желательно такой же рубанок.

Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Наружные размеры
ШхВхГ, мм700х450х260
Размеры панелей
Сторона передняя, мм700х450
Сторона задняя, мм700х450
Боковина, мм450х260
Верхняя, нижняя, мм350х150
E, Xmin, мм350×150/200

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

 Итак:

  • Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

  • Собираем щель фазоинвертора.
  • Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
  • По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

  • Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

  • Создаем отверстие малого размера под клеммник.
  • Все части короба соединяем.
  • Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.

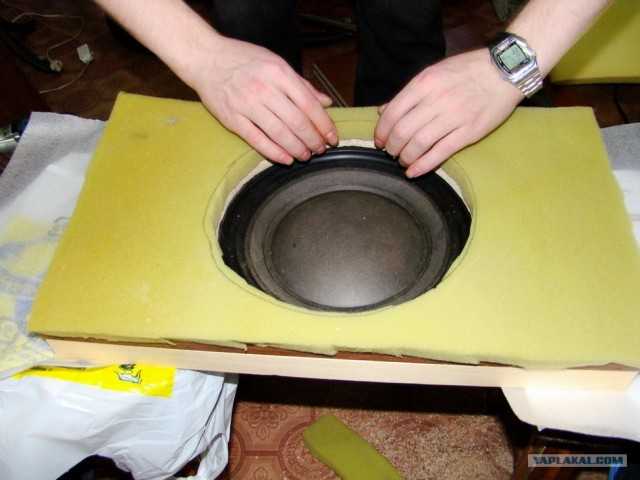

  • Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

  • Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
  • Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

  • Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
  • Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

  • Автор: Григорий Романчук
