Компрессор для гитары своими руками. Гитарный компрессор: принцип работы, виды и настройка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое гитарный компрессор и как он работает. Какие бывают виды компрессоров для гитары. Как правильно настроить гитарный компрессор. Где разместить компрессор в цепочке эффектов. Какие преимущества дает использование компрессора при игре на гитаре.

Содержание

Что такое гитарный компрессор и как он работает

Гитарный компрессор — это эффект, который выравнивает громкость звучания гитары, делая тихие звуки громче, а громкие — тише. Основная задача компрессора — сжать динамический диапазон сигнала, то есть уменьшить разницу между самыми тихими и самыми громкими нотами.

Принцип работы компрессора заключается в следующем:

Когда входной сигнал превышает определенный порог, компрессор начинает его ослаблять
Степень ослабления задается параметром компрессии (например, 4:1 означает, что при превышении порога на 4 дБ, выходной сигнал увеличится только на 1 дБ)
В результате громкие пики сигнала «прижимаются», а общий уровень можно поднять

Это позволяет сделать звучание гитары более плотным и ровным, увеличить сустейн, выделить тихие ноты и нюансы игры.

Основные параметры гитарного компрессора

Ключевыми параметрами, определяющими работу компрессора, являются:

Threshold (Порог) — уровень сигнала, при превышении которого начинает работать компрессия
Ratio (Степень компрессии) — отношение изменения входного сигнала к изменению выходного
Attack (Атака) — время, за которое компрессор реагирует на превышение порога
Release (Восстановление) — время возврата к исходному усилению после падения сигнала ниже порога
Output/Make-up gain (Выходной уровень) — компенсация потери громкости из-за компрессии

Понимание этих параметров позволяет точно настроить характер работы компрессора под конкретную задачу и стиль игры.

Виды гитарных компрессоров

Существует несколько основных типов схемотехнической реализации гитарных компрессоров:

Оптические компрессоры

Используют оптопару (светодиод + фоторезистор) для управления уровнем сигнала. Отличаются плавным, «винтажным» звучанием, но имеют относительно медленную атаку.

VCA-компрессоры

Построены на операционных усилителях с управляемым коэффициентом усиления. Обеспечивают быструю атаку и точный контроль параметров.

FET-компрессоры

Используют полевые транзисторы в качестве регулирующего элемента. Обладают очень быстрой атакой, подходят для создания эффекта «панча».

Ламповые компрессоры

Придают сигналу характерный «ламповый» окрас. Как правило, имеют более мягкую компрессию.

Как правильно настроить гитарный компрессор

Правильная настройка компрессора позволит добиться желаемого эффекта без ухудшения звучания. Рекомендуемый порядок настройки:

Установите все регуляторы в среднее положение

Настройте порог (Threshold) так, чтобы компрессия срабатывала на большинстве нот
Отрегулируйте степень компрессии (Ratio) — начните с 4:1
Настройте атаку (Attack) в зависимости от стиля игры
Установите время восстановления (Release) так, чтобы компрессия звучала естественно
Скомпенсируйте потерю громкости регулятором выходного уровня

Помните, что излишняя компрессия может сделать звук неестественным и «зажатым». Старайтесь найти баланс между плотностью звучания и динамикой игры.

Где разместить компрессор в цепочке эффектов

Расположение компрессора в цепочке эффектов влияет на конечный результат. Существует несколько вариантов размещения:

В самом начале цепочки — компрессор будет обрабатывать чистый сигнал гитары
После дисторшн/овердрайва — позволяет сгладить пики перегруженного звука

В конце цепочки — выравнивает общий уровень после всех эффектов

Оптимальное расположение зависит от конкретной задачи и личных предпочтений гитариста. Экспериментируйте с разными вариантами, чтобы найти наилучшее звучание.

Преимущества использования компрессора при игре на гитаре

Правильно настроенный компрессор может значительно улучшить звучание гитары:

Делает звук более плотным и «собранным»
Увеличивает сустейн нот
Выравнивает громкость при игре разными техниками
Помогает «пробиться» соло-партиям в миксе
Улучшает четкость и разборчивость при игре быстрых пассажей
Добавляет «панч» и атаку при игре фанковых ритмов

При этом важно не злоупотреблять компрессией, чтобы сохранить естественную динамику и выразительность игры.

Гитарный компрессор звука / studio / Jablog.Ru

Всем привет! Сегодня поговорим про различные виды звуковых компрессоров. Компрессоры – это недопонятые и не правильно используемые эффекты. Надеюсь, эта статья просветит тех, кто не до конца уверен, что знает, что такое компрессор звука и с чем его едят. Начнем с того, с терминологии, отличительных черт и покажем что же это такое. А затем, пройдемся по основным видам компрессоров.

Что такое компрессор звука?

Если на пальцах, то звуковой компрессор – это специальный усилитель, который уменьшает разницу между самой громкой (пиком) и самой тихой частью аудио-сигнала. Отношение пика сигнала к его среднему уровню (разница в громкости пиковым и среднем уровнем сигнала), называется динамическим диапазоном. [Тут, Энди немного не прав, насколько мне известно, из курса физики динамический диапазон – это логарифм отношения максимального и минимального (а не среднего) значения сигнала. Прим. CraSS.] Компрессор уменьшает динамический диапазон. Например, динамический диапазон гитары составляет примерно 20 дБ. Компрессор дает возможность сделать тихие ноты громче, а громкие – тише и на выходе получить более ровно звучащий сигнал. Так же его можно использовать, чтобы поднять общую громкость сигнала. Компрессирование аудио-сигнала широко используется в теле и радиовещании – динамический диапазон записей уменьшается, а громкость повышается. Это помогает музыке не затерять в шумном месте, например, в салоне движущегося автомобиля.

Теперь, когда у нас есть общее понимание того, что есть компрессор применительно к аудио, давайте поговорим об основной терминологии, ассоциирующейся с этим словом.

Ratio (отношение): Этот параметр определяет на сколько будет уменьшен динамический диапазон сигнала. Например, отношение 4:1 означает, что если сигнал превышает порог на 4 дБ, то выходной сигнал будет всего на 1 дБ выше порога, т. о. уровень сигнала будет уменьшен на 3 дБ:

Порог = -10дБ
Входной сигнал = -6 дБ (на 4 дБ выше порога)
Выходной сигнал = -9 дБ (на 1 дБ выше порога).

Отношения 4:1, 8:1, 12:1 и 20:1 довольно распространены, отношение больше 8:1 – это примерно та грань, при которой компрессор становится лимитером.

Threshold (порог): Этот параметр определяет порог, при превышении которого компрессор звука «открывается», т.е. начинает работать. Другими словами, если вы выставите определенное значение порога в дБ, то компрессор начнет работать только при превышении входным сигналом этого уровня. Любая часть сигнала ниже уровня порога не будет обработана, тогда как любая часть выше уровня будет компрессована с выбранным отношением (ratio).

Knee (излом): Излом кривой компрессора, определяет то, как сигнал будет обрабатываться, после превышения порога. «Жесткий излом» или «жесткая компрессия» (hard knee) – это быстрый переход от необработанного к обработанному сигналу. Нет никакого переходного периода, мгновенная компрессия при превышении порога сигналом. «Мягкий излом» или «мягкая компрессия» предполагает более плавный переход от необработанного сигнала к обработанному.

Attack Time (Время атаки, атака): Этот параметр определяет время, нужное компрессору, чтобы скомпрессовать сигнал до определенного уровня, после превышения им (сигналом) порога. Этот уровень устанавливает производитель (обычно 10 дБ). Измеряется в миллисекундах, типичные значения лежат в границах от 1мс до 100мс. Например, если постоянная времени компрессора привязана к 10 дБ и выставлено значение времени атаки в 1мс, то это означает, что потребуется 1 мс, чтобы увеличить уровень сигнала на 10 дБ, и 2мс, чтобы достичь 20дБ. Все это определяет «яркость» звучания. При использовании «быстрой атаке», время достижения сигналом нужного уровня мало, что может дать «тусклое» звучание, особенно с перкуссионными звуками.

Release Time (Время затухания, затухание):

Этот параметр определяет время, которое нужно компрессору, чтобы усилить сигнал до определенного уровня, после его (сигнала) падения ниже порога. Типичные значения лежат в границах от 5мс и свыше 5с.

Время затухания оказывает заметное влияние на звук. Очень короткое время затухания может привести к искажению низкий частот. Длинное же время затухания может привести к неожиданному не нужному резкому понижению уровня сигнала или «дыханию» — медленному возвращение к общему уровню с заметным возрастанием шумов.

Компрессия и сустейн

В гитарном мире, компрессор зачастую используется, как сустейнер. Существует общее заблуждение, что сустейн – это именно то, для чего предназначен компрессор, однако же, сустейн – это всего лишь после-эффект компрессии. Работа компрессора заключается в том, чтобы поддерживать выходной уровень сигнала более-менее на одном уровне, при падении [или увеличении прим. CraSS] входного уровня. Именно это вызывает увеличение сустейна.

[Почему-то в следующем абзаце Энди говорит про компрессор, только как про лимитер, т.е. как про устройство, которое только компрессует сигнал сверху, но не вытягивает тихие ноты. Хотя, в общем, это не так. Наверно потому, что гитарные компрессоры (т.е. в виде педалей), почти все, по сути своей лимитеры. В этом смысле, все встает на свои места. Прим. CraSS]

Прежде чем рассматривать виды компрессоров для гитары, я сделаю еще одно общее замечание. Компрессор уменьшает разрыв между самой тихой и самой громкой нотой. Это достигается уменьшением громкости самой громкой ноты. Настраивая громкость усилителя, мы в уме делаем примерно тоже самое, т.е. уменьшаем громкость самой громкой ноты.

Если самая громкая нота компрессирована к среднему уровню, то, чтобы вернуть, общую громкость на прежний уровень, нужно немного усилить сигнал. Обычно это делают, с помощью регулировки Volume или Output на педали. Уменьшив громкость громких нот, в общем сигнале, поступающем на вход усилителя, будет казаться, что тихие ноты усилились. Это означает, что шумы в сигнале в конечном итоге усилятся вместе с сигналом на выходе компрессора. На самом деле усиления тихих нот не было, просто уровни громких и тихих ноты стали близки друг к другу, также стали близки и шумы. [Говоря языком радиоэлектроники мы просто уменьшили отношение сигнал/шум. Прим. CraSS]

Этого абсолютно не понимают люди, не имевшие опыта общения с компрессорами. И это особенность самого компрессора, а они принимают ее за шум смого прибора. В общем, если компрессор «фонит», то это значит, что шум возникает в цепи до компрессора, т.е. до того, как сигнал был скомпрессирован. По опыту могу сказать, что фон обычно вызывают овердрайвы, фуззф, плохая экранировка и проводка гитары или провода.

Виды компрессоров для гитары

Существуют пять основных типов компрессоров, основанных на различных электрических схемах, используемых для уменьшения уровня сигнала.

Оптический компрессор

В таких устройствах используется опторазвязка, сделанная из лампочки или светодиода и фотоэлемента. Источник света горит ярче или тусклее, в зависимости от уровня входного сигнала. Фотоэлемент считывает различные показания яркости и в соответствии с ними меняет уровень усиления. Время реакции оптических компрессоров больше, чем у других тиров, но я нахожу их очень натурально звучащими с мягкой атакой и затуханием, которые почти не заметны пока не подашь сигнал погромче. Diamond Compressor и EHX White Finger – это два примера оптических гитарных компрессоров.

Компрессоры для гитары: Diamond Compressor и EHX White Finger

VCA. Voltage Controlled Amplifie (Усилитель, управляемый напряжением)

Этот тип компрессоров, наверно, самый распространенный. Они очень гибкие им и могут отвечать самым жестким требованиям и условиям. В VCA-компрессорах используются микросхемы, которые позволяют регулировать ослабление сигнала очень точно. Такие компрессоры меньше всего окрашивают звук и имеют малые собственные шумы, что делает из самыми популярными компрессорами на рынке. Полагаю, что компрессоры Ross и Dyna-Comp попадают в эту категорию. (Если я не прав, то поправьте меня).

Гитарные компрессоры: Ross и MXR Dyna Comp

Компрессор на полевых транзисторах

В этих приборах для изменения усиления применяются полевики. Компрессоры на полевиках используют транзисторы, чтобы эмулировать лампы с большей достоверностью. Они дают уникальный звук: чистый и быстрый. На самом деле таких компрессоров не много из-за необходимости использования дополнительных цепей.

Ламповые компрессоры

Ламповые компрессоры, на самом деле никакие не ламповые. В том смысле, что лампы в них используются не для компрессии, а просто для того, чтобы получить «теплый ламповый звук». Сам компрессор может быть основан на одной из вышеперечисленных схем. Electro-Harmonix Black Finger и это оптический ламповый компрессор.

Гитарный компрессор Electro-Harmonix Black Finger

Многополосный компрессор

Не смотря на то, что такие компрессоры, обычно, не ассоциируются с компрессорами для гитары в виде педали, но о них стоит упомянуть. Многополосные компрессоры – это устройства, которые компрессуют сигнал по-разному на разных частотах. Они позволяют по-разному компрессовать высокие или низкие частоты. Преимущества таких компрессоров в том, что можно избежать артефактов компрессии просто уменьшая или увеличивая компрессию сигнала для разных диапазонов частот. На входе прибора, сигнал разделяется по частот несколькими фильтрами, затем для каждой полосы используется свой компрессор, а потом на выходе все смешивается назад. Такие компрессоры можно встретить в программах для мастеринга и плагинах DAW.

Многополосный компрессор

Параллельный компрессор

Параллельная компрессия становится все более популярной в гитарной индустрии в последние несколько лет. Параллельный гитарный компрессор позволяет подавать на выход компрессора обработанный и необработанный сигнал и смешивать их в разной пропорции. (ручка Blend). Это позволяет пользователю настроить нужный баланс между компрессованный и «сухим» сигналом, тем самым, позволяя избежать ненужных артефактов компрессии.

Это свойство отлично подходит, когда гитарист хочет увеличить сустейн. Для увеличения сустейна уровень компрессии сам по себе должен быть довольно высок, поэтому зачастую возникает артефакт в виде «смазывание» атаки. Это когда начало звучание ноты по уровню получается ниже, чем последующий сустейн. Смешиванием «сухого» и обработанного сигнала можно добиться того, что будет слышна и атака ноты и последующий сустейн. Barber Tone Press – это довольно популярный параллельный компрессор.

Гитарный компрессор Barber Tone Press

Ну, вот как-то так. О компрессии в двух словах. Для тех из вас, для кого компрессия темным пятном, мы надеемся, что эта статья пролила немного туда немного света. Компрессия – это не «волшебный порошок» и для гитарных дел она может серьезно испортить звук, если не используется правильно. Когда же она используется правильно, то может добавить нюансы, которые более ощущаются, а не слышатся. Одно основное правило, связанное с компрессией аудио-сигнала, котором часто пользуются парни в студиях: Если вы слышите компрессию, значит ее слишком много.

Спасибо, что читали, парни! Увидимся.

Оригинальная статья от Энди из ProGuitarShop.com.
Перевод + дополнения из вики: CraSS

UPD: Показательное видео для тех, кто знает английский. Для тех кто не знает, все понятно за первые пять минут. =) Дальше идет примерно тоже о чем написано в статье.

Гитарный компрессор. Как работает и как применяется

Новости

Оборудование

Музыканты

Мастер-класс

Рецензии

Анекдоты

Файлы

Песни

&nbsp

Быстрый поиск

CompressorEBSLoopMIDI-гитарыZoomАкустические гитарыБайпасБас-гитарыВозвратГитарные процессорыДисторшнКомпрессорОбработка звукаОвердрайвПетля эффектовПосылПрограммыРемонтРинг-модуляторСхемотехникаЭлектрогитараЭлектрогитарыпедали эффектов

&nbsp &nbsp &nbsp Автор: Павел Рыбаченко
&nbsp &nbsp &nbsp Дата публикации: 21 декабря 2015 г.

Я много раз сталкивался с тем, что, приобретая эту педаль гитаристы в последствии отказывались от её применения. Объясняя это тем, что они так и не смогли понять, как правильно ею пользоваться. В этой статье я постараюсь рассказать, зачем нужен компрессор и в каких конкретно случаях его необходимо применять.

Начну с того, что вообще такое компрессор. Слово компрессор означает выравниватель. В нашем случае компрессор делает тихие ноты громкими, а громкие ноты тихими, тем самым уравнивая их по амплитуде между собой.

В этой статье я сознательно не буду подробно останавливаться на детальном разборе работы компрессора, поскольку в этом нет особой необходимости. Для нас важно запомнить главное его свойство – компрессор уравнивает громкость извлекаемых нот.

Чем же поможет компрессор при игре на гитаре? При помощи компрессора можно значительно упростить извлечение искусственных (медиаторных) флажолетов.

Трели, теппинг, легато – всё это легче исполнять при включенном гитарном компрессоре. Звук получается более ровным, ноты не проваливаются.

Можно добавить «злости» эффекту дисторшн, не выкручивая ручку «Gain» до упора. Это хорошо работает в случае с ритм-гитарами в тяжелых стилях.

Так в каком случае давить ногой на кнопку включения компрессора?

Если ваше соло медленное и исполняется в основном переменным штрихом, то скорей всего компрессор вам не понадобится. Другое дело, скоростное соло, изобилующее трелями и флажолетами. Вот здесь компрессор будет очень кстати. Для ритм-гитаристов достаточно один раз включить компрессор и больше не выключать.

Подключение

Компрессор включается в цепочку эффектов либо первым, либо после вау-педали, если вы ею пользуетесь. Квакушка в этом случае должна быть первой в цепи. Никогда не включайте компрессор после эффекта перегруза или в разрыв петли эффектов на комбоусилителе. Рискуете получить чрезмерно зашумленный звук.

Настройка компрессора

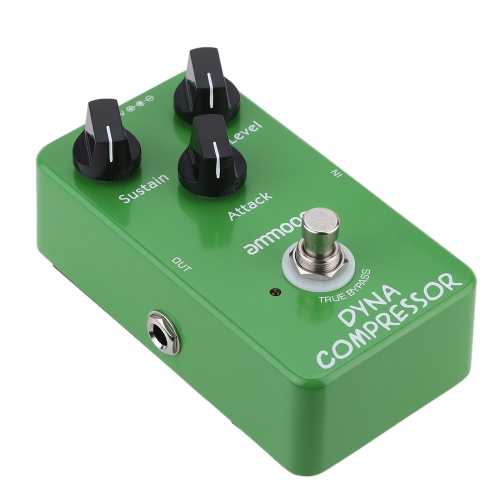

Большинство выпускаемых гитарных компрессоров имеют три ручки управления: «Level», «Attack» и «Sustain». Встречаются также модели в которых отсутствует регулятор «Attack» и присутствуют только «Level» и «Sustain». Есть модели, в которых доступен полный набор ручек управления, характерных для классического компрессора.

Рассмотрим пример настройки компрессора с тремя ручками управления.

Для начала включим его в цепь эффектов, как описывалось ранее и выкрутим все регуляторы в нулевое положение.

Теперь при выключенном компрессоре сыграйте любой музыкальный фрагмент и запомните звучание.

Включите компрессор и сыграйте еще раз этот же фрагмент. Звук станет заметно тише и невнятней. В этом нет ничего удивительного: компрессор, как ему положено, сделал громкие звуки тихими.

Выставляем регуляторы «Attack» и «Sustain» в среднее положение. Теперь настала очередь регулятора «Level» иногда его еще называют «Gain».

Вообще, это регулятор компенсационного усиления, который теперь должен компенсировать потерю громкости при работе гитарного компрессора. Вращая эту ручку, нужно добиться, чтобы уровень громкости был одинаковым как при включенном, так и при выключенном компрессоре.

Главное следить, чтобы при включенном компрессоре звук не был громче, чем при выключенном. В противном случае рискуете получить дисбаланс громкости.

Регулятор «Attack» управляет скоростью реакции компрессора на поступающий сигнал. Если выкрутить эту ручку в крайнее левое положение «Min», компрессор начнет работать в тот же момент, когда на его вход поступит сигнал. Если же выкрутить в крайнее правое положение «Max», схема начнет работать не сразу, а через некоторое время. Обычно шкала этих регуляторов проградуирована либо в значениях «Min» — «Max», либо «Fast» — «Slow».

Строго говоря, если компрессор будет моментально реагировать на поступающий сигнал, динамика всего пассажа будет одинаковой, то есть её не будет вовсе, все ноты будут одинаковой громкости. Что приведет к несколько монотонному звучанию и со временем начнет утомлять слушателя.

Регулятором «Attack» необходимо добиться оптимального времени срабатывания компрессора. В 90% случаев этот регулятор можно установить в среднее положение.

Ручка «Sustain» или в некоторых педалях «Compression» отвечает за время, которое компрессор будет удерживать сигнал на заданном уровне. По сути это время звучания струны. Как правило, этот регулятор выкручивается в максимальное положение.

Выбор компрессора

Важно понимать, что компрессор, как и любая другая педаль, имеет своё характерное звучание. Даже среди одной линейки компрессоров трудно найти два абсолютно одинаковых. Поэтому при покупке компрессор необходимо слушать, причем именно со своей гитарой. Производитель, как правило, не утруждает себя градуировкой ручек регулировки в миллисекундах и децибелах, плюс ко всему из стандартных четырех регуляторов компрессора могут присутствовать только два или даже один. В результате этого вы лишаетесь возможности точно регулировать параметры компрессии. Все это говорит о том, что предсказать поведение компрессора в связке именно с собственной гитарой невозможно.

Поэтому, отправляясь в магазин, берем с собой гитару и выбираем себе незаменимого помощника – гитарный компрессор.

При использовании данной статьи на других Интернет-ресурсах указание автора и прямая ссылка на guitar.ru обязательна!

Последние сообщения:

09.12.2017, Иван
Не согласен насчёт места подключения в цепочке эффектов, Мнение что компрессор должен стоять в начале — это кто то сказал и все как мантру это повторяют. На практике, при живом исполнении, нет смысла подогревать компрессором перегрузы, так как они начинают себя неадекватно вести, компрессор в основном для чистого звука. Представим ситуацию, когда начали играть на клине с компрессором и надо перейти на перегруз, не выключая компрессо

19. 04.2017, Владимир
автор краткого описания довольно точно изложил суть работы комп-рессора. я могу добавить, что компрессор хорошо создает еще и звучание ДИСТОШН. разработчик и изготовитель приставок Владимир Эйнбиндер. (с семидесятых годов и до 1992 г.)

11.01.2016, Егорьевск
Бред какой-то. Автор так и не разобрался зачем нужен компрессор, а статьи писать начал — печаль.

11.01.2016, guitar.ru
Гитарный компрессор. Одна из самых загадочных гитарных примочек

Все сообщения

Схемы компрессоров и лимитеров аудиосигнала на полевых транзисторах

Звуковые FET компрессоры — лимитеры для трансиверов, музыкальных
инструментов, певцов-вокалистов и прочих, нуждающихся в компрессии.

— Что мешает плохому танцору?
— Да ладно вам, девчонки! … Тут же всё и ёжику понятно.
— Причём тут ёжик, и что ему должно быть понятно?
— Нет смысла вдаваться в подробности.

Ясно с ним, короче, всё — с танцором этим. А вот, что мешает плохому певцу тире вокалисту?
— …?
— А плохому певцу-вокалисту ничего не мешает. Поёт себе и поёт… Он сам всем окружающим мешает!
Хотя можно попытаться и подкорректировать ситуацию с подобным малосимпатичным, вялым и неубедительным вокалом.
Спрашиваете, как? Отвечу — различными электронными прибамбасами, в частности, компрессором.

Компрессор (Compressor) — это электронное устройство, выполняющее сжатие динамического диапазона звукового сигнала, а по сути — уменьшающее разницу между тихими и громкими звуками, приводя их приблизительно к одному уровню в оптимальном для каждого конкретного случая коридоре.

Понятно, что при таком раскладе от дурных привычек, таких как: чавкать в микрофон, причмокивать, громко дышать между словами и т.д., придётся решительно отказаться. Всё это без разбора будет усилено компрессором и зазвучит в едином лирическом миноре с основной линией акапеллы.

Гитарный компрессор ничем не отличается от вокального и занимает достаточно почётное место в недрах многочисленного разнообразия гитарных примочек.

Нелишним окажется компрессор и в радиосвязи. Сжатие динамического диапазона речи для SSB, AM и FM передатчиков позволяет достичь большей разборчивости голосового сигнала среди шумов и помех в месте приёма, а также более полно использовать энергетические возможности усилителя мощности передающего устройства.

Приведём основные параметры, характеризующие свойства компрессора.

• Пороговый уровень срабатывания (Threshold) — определяет уровень входного сигнала, выше которого компрессор начинает ослаблять сигнал.
• Степень сжатия (Ratio, Slope) — определяет интенсивность ослабления (степень сжатия) сигнала. Показывает, насколько сильно будет скомпрессирован сигнал, который перешёл границу порога срабатывания компрессора.
• Время атаки (Attack) — это время, которое проходит между превышением входным сигналом порогового значения и моментом достижения заданного уровня компрессии. Символизирует скорость реакции компрессора на поступающий сигнал.
• Время спада, восстановления (Release) — это время, которое проходит между тем, как уровень входного сигнала упал ниже порогового уровня срабатывания, и моментом, когда компрессор перестаёт ослаблять сигнал.

Итак, каким должен быть хороший универсальный компрессор?

1. Обладать малым КНИ (THD), чтобы не вносить собственных нелинейных гармонических искажений в обрабатываемый сигнал.
2. Обеспечивать минимальное время срабатывания (Attack), чтобы гарантированно отрабатывать быстрые ноты и избегать при этом щелчков (особенно при высоких уровнях степени компрессии).
3. Позволять производить регулировку всех основных параметров с целью достижения оптимальной для конкретной задачи динамических характеристик устройства.

А ещё, как водится в нашем радиолюбительском деле, немаловажным критерием отбора окажется и радующая глаз простота реализации компрессора, и непринуждённость его настройки.

Об «оптике» в роли универсального компрессора забываем сразу! Несмотря на его популярность в музыкантской среде и устойчивое мнение о том, что оптический компрессор придаёт «теплоту» электрогитаре и мягкий, натуральный оттенок вокальной партии — устройства эти являются довольно медлительными и непроворными. Связано это с инерционностью светочувствительного резистора, которая составляет десятки, а то и сотни миллисекунд. Результат — неспособность поймать и отработать переходные пиковые значения.

VCA-компрессоры значительно быстрее оптических. Они представляют собой управляемый напряжением усилитель и строятся, как правило, на биполярных транзисторах, с тщательно подобранными сходными характеристиками. Эта требовательность к подбору комплектующих, а также сложность настройки является минусом данных типов устройств. Именно поэтому в дешёвых и не сильно качественных VCA-компрессорах наблюдается эффект подглушки высоких частот при повышении уровня компрессии.

Практически не имеют недостатков звуковые компрессоры с регулировкой уровня звукового сигнала при помощи широтно-импульсной модуляции (Pulse Width Modulator Сompressor). В данных типах устройств наряду с быстротой атаки удаётся избежать перегрузок при высоких мощностях звукового сигнала, независимо от уровня компрессии. Несмотря на то, что подобные устройства недёшевы и используются в основном в профессиональной деятельности, с появлением недорогих и массовых микросхем шим-контроллеров представляется возможным произвести на свет данный продукт без особых сложностей и затрат.
В рамках данной статьи ШИМ-компрессоры мы рассматривать не будем, но сделаем это обязательно в одной из последующих передовиц.

Про разные ламповые, цифровые, ВЧ и фазовые компрессоры забываем также легко, как и про оптические и оставляем в сухом остатке FET-компрессоры, в которых в качестве управляющего элемента используется полевой транзистор.
Атака у данных типов устройств куда более быстрая, чем у оптических компрессоров и даже быстрее многих VCA приборов, что даёт возможность использовать их не только в качестве компрессоров со значительным временем спада, но в качестве лимитеров, в которых практически отсутствует понятие атаки (как правило: Attack=0.1-2мсек), а время спада (восстановления) составляет 20-60мсек.
Грубо говоря, работа лимитера подобна действию диодного ограничителя, с той лишь разницей, что он не должен вносить гармонических искажений в обрабатываемый сигнал.

Интересно, что при помощи подобных электронных устройств, становится возможным не отправлять шепелявого горе-вокалиста к дантисту или логопеду, а почистить вокал от шипящих и свистящих подручными средствами.
Для этого достаточно произвести предварительную частотную коррекцию входного сигнала — поднять высокие частоты (свыше 4-5кГц), прибрать низы и середину, а далее направить это всё это хозяйство на лимитер.
Как только появится шипяще-свистящий выхлоп, детектор воспримет его громче, чем он есть на самом деле, и компрессор стремительно снизит усиление сигнала. При минимальном времени атаки и времени восстановления 50-60 мсек, компрессор должен мгновенно погасить шипящие звуки, при этом оставив незатронутым основной голос. Несомненно, что порог срабатывания в этом случае должен быть установлен чуть выше среднего уровня громкости вокальной партии.

Итак, тезисы, как отдельная форма научного письменного труда, выдвинуты, а чтобы у посетителя, открывшего эту страницу, не возникало ощущение лироэпического жанра, сдобрю-ка я её схемой электрической принципиальной звукового FET-компрессора.

Приведённая схема компрессора с управляющим элементом на полевом транзисторе — самая универсальная, а соответственно и самая сложная из трёх схем, с которыми я хочу Вас познакомить. Как она работает, какими характеристиками обладает и как её можно упростить — подробно рассмотрим на следующей странице.

Полное руководство по изготовлению гитарных педалей своими руками (наборы, оборудование, учебные пособия)

Изготовление собственных гитарных педалей — это очень полезное занятие, которое может стать отличным способом развить свой собственный уникальный гитарный голос.

Гитарные педали, сделанные своими руками, могут показаться пугающими, если вы никогда раньше не имели дела с электроникой, но в этом руководстве вы узнаете все, что вам нужно знать, чтобы начать.

Из этого руководства вы узнаете:

Зачем вам создавать собственные гитарные педали
Необходимое оборудование
Различные способы сборки гитарных педалей
Печатные платы, компоненты, корпуса и комплекты с простым объяснением
Различные способы окраски педалей
Простые типы гитарных педалей эффектов для сборки
Где купить комплекты и детали

К концу этого руководства вы будете знать достаточно, чтобы купить комплект педалей для гитары и начать создавать свои собственные педали.

Хотите узнать о различных типах эффектов? Ознакомьтесь с моим курсом по гитарным эффектам здесь, чтобы узнать обо всех типах педалей эффектов.

Зачем создавать свои собственные гитарные педали

Для создания собственных гитарных педалей вам потребуется купить некоторое оборудование и освоить новые навыки. Так зачем вам делать педали, если их можно легко купить в магазине?

Вот несколько распространенных причин, по которым так много гитаристов любят создавать свои собственные педали, и почему вы можете захотеть сделать то же самое.

Создание культовых эффектов

Веская причина, по которой вы можете захотеть создать свои собственные педали, — это доступ к культовым эффектам и тонам винтажных или классических педалей.

Существует так много схем и комплектов гитарных педалей, которые позволяют вам создавать гитарные педали, которых нет в магазинах.

Например, настоящий Klon Centaur, подобный показанному ниже (прочитайте все о Klon Centaur здесь), часто продается подержанным за более чем 2000 долларов США.

Хотя вы, возможно, и не захотите платить более 2000 долларов за настоящую вещь, вы можете легко создать свой собственный «клон» за небольшую часть цены.

В этом уроке вы можете увидеть, как я шаг за шагом собрал клон Клон Кентавр из набора. Приблизительно за 50 долларов за комплект у меня теперь есть великолепно звучащая педаль, основанная на культовом эффекте.

То же самое и со многими другими легендарными педалями. Если есть педаль, звук которой вам нравится, есть вероятность, что вы сможете создать точную копию этой педали самостоятельно.

Модифицируйте и настраивайте свои эффекты

Наиболее распространенная причина, по которой гитаристы выбирают самодельные гитарные педали, заключается в том, что они позволяют вам переделывать и модифицировать эффекты под себя.

Возможно, вы слышали о модификациях, которые можно добавить к существующим педалям, например Tubescreamer. Заменяя компоненты или добавляя дополнительные схемы, вы можете улучшить или изменить тон, воспроизводимый педалью.

Создание собственной педали из комплекта или с нуля позволяет создавать эффекты, которых нет в педали, купленной в магазине.

Опытные сборщики гитарных педалей могут менять компоненты и настраивать схему для идеального соответствия тембрам, которые они хотят.

Если вы только начинаете создавать гитарные педали, это полезно запомнить на будущее. Начните с простого, и вы быстро увидите, как весело настраивать и менять педали.

Это веселое хобби

Даже если мысль о пайке гитарной педали пугает вас прямо сейчас, вы можете быть удивлены тем, насколько увлекательным это может быть, когда вы освоите базовые навыки.

Существуют гитарные форумы и сайты, заполненные гитаристами, которые любят создавать педали на заказ.

Я только недавно занялся сборкой педалей и могу сказать вам, что это невероятное чувство — включить только что спаянную схему и услышать, как эффект оживает.

Взять несколько компонентов и превратить их в часть звука вашей гитары — это невероятно весело.

Оборудование, необходимое для сборки гитарных педалей

Хорошей новостью является то, что вы можете заняться сборкой собственных педалей, не нуждаясь в большом количестве оборудования.

Абсолютный минимум оборудования, необходимого для сборки гитарной педали, — это паяльник, припой, кусачки и мультиметр.

Существуют другие инструменты и оборудование, облегчающие вашу работу, но вы все равно можете создавать гитарные педали, используя очень мало инструментов.

Давайте пройдемся по основному оборудованию, которое вам понадобится или вы захотите купить.

Паяльник

Для сборки гитарной педали вам понадобится паяльник.

Если вы никогда раньше не пользовались паяльником, не пугайтесь мысли о его использовании. Это простой навык и его легко практиковать.

Любой паяльник мощностью более 30 Вт отлично подойдет для сборки гитарных педалей.

Вы можете купить практически любой дешевый паяльник, и он должен работать нормально.

Я долгое время использовал паяльник, как на фото выше, во многих проектах, включая замену звукоснимателей на моей гитаре.

Если вы хотите облегчить себе жизнь, я рекомендую приобрести паяльную станцию с контролем температуры, как показано ниже:

Ознакомьтесь с этим набором паяльника для получения более подробной информации (ссылка на Amazon).

Недавно я заменил свой дешевый паяльник на станцию, подобную этой, с контролем температуры, и это значительно упростило задачу. Держатель для припоя и место для очистки жала, встроенные в станцию, оказались на удивление полезными.

Возможность регулировки температуры позволит вам выбрать идеальную настройку, чтобы не перегревать компоненты.

Рекомендация: подойдет любой дешевый паяльник мощностью выше 30Вт.

Если вы хотите выложиться по полной, я регулярно вижу восторженные отзывы о паяльной станции Hakko.

Hakko стоит дорого по сравнению с более дешевой паяльной станцией, такой как эта, но если вы планируете использовать ее часто, она того стоит.

Припой (обязательно)

Наряду с паяльником вам понадобится припой для подключения педалей гитары.

Существует два основных типа припоя, которые вы увидите в продаже: припой на основе свинца и припой без свинца .

Основное различие между ними, о котором следует помнить, заключается в температуре плавления. Припой на основе свинца имеет более низкую температуру плавления, поэтому с ним легче работать.

Типичный припой на основе свинца продается в соотношении 50/50 или 60/40. Первая цифра — это олово в припое, а вторая цифра — это свинец. Таким образом, припой 60/40 содержит 60% олова и 40% свинца.

Я предлагаю использовать припой на основе свинца 60/40, как показано выше, в хорошо проветриваемом помещении для достижения наилучших результатов.

Рекомендация : Купите припой на основе свинца 60/40, такой как этот. Небольшой диаметр и сердечник из канифоли облегчают работу при сборке гитарных педалей.

Кусачки/инструмент для зачистки проводов (обязательно)

Если вы считаете, что пайка гитарной педали — это половина работы, вторая половина — это обрезка и подготовка проводов.

Приличный набор кусачек и инструмента для зачистки проводов упрощает эту работу.

На фото ниже показано несколько различных типов инструментов, которые вы можете купить для этой работы.

Всякий раз, когда вам нужно припаять провода к печатной плате (объясняется позже), вам нужно, чтобы часть провода была оголена.

Для зачистки проводов можно использовать простые кусачки, но это требует некоторой практики. Использовать инструмент для зачистки проводов намного проще.

Я предлагаю приобрести набор кусачек, а также отдельный инструмент для зачистки концов проводов. Ниже показано, что я имею в виду, говоря, что зачистите концы проводов:

Вы можете видеть, что инструмент для зачистки проводов, который я использую, захватывает провод и удаляет пластик до нужной мне длины.

Этот инструмент для зачистки проводов очень похож на тот, которым пользуюсь я, и я настоятельно рекомендую именно его. Он не тянет провода, как другие типы инструментов для зачистки проводов, поэтому у вас меньше шансов повредить провод или другие компоненты.

Рекомендация: купите любые небольшие кусачки и инструмент для зачистки проводов, подобные этому.

Мультиметр (обязательно)

Хотя технически вы можете построить гитарную педаль без мультиметра, вы быстро столкнетесь с головной болью, если у вас его нет.

Мультиметр — это небольшое устройство, которое можно использовать для проверки схемы гитары, поиска ошибок и проверки правильности подключения.

Как только я научился пользоваться мультиметром, я обнаружил, что могу использовать его во многих гитарных и негитарных проектах.

Хорошая новость заключается в том, что они дешевы и работают более или менее одинаково.

В моих пошаговых инструкциях по сборке гитары я объясняю, как пользоваться мультиметрами. Так что не волнуйтесь, если это выглядит пугающе, вы быстро узнаете, насколько легко ими пользоваться.

Рекомендация: купите мультиметр с автоматическим выбором диапазона, подобный этому.

Плоскогубцы с тонкими губками (рекомендуется)

Как и следовало ожидать, в маленькой гитарной педали может быть довольно тесно, когда вы все упаковываете. использовать пальцы, чтобы протолкнуть провода через отверстия.

Использование набора острогубцев упрощает эту работу.

Они дают вам больше контроля, чем ваши пальцы, при протягивании проводов в отверстия или удержании предметов на месте.

Рекомендация : купите набор из нескольких различных плоскогубцев, таких как этот.

Зажимы типа «крокодил» (приятно иметь)

Проверка педали перед ее упаковкой в футляр для педали — важный шаг.

Хотя все можно проверить, используя только провода и немного ленты, набор электронных зажимов типа «крокодил» делает работу приятной и легкой.

С помощью зажимов типа «крокодил» вы можете легко тестировать компоненты или всю схему педали, не припаивая все вместе.

Вы также можете прикрепить их к щупам мультиметра для тестирования без помощи рук.

Рекомендация: купите набор зажимов типа «крокодил».

Третья рука (приятно иметь)

Одна из первых вещей, которую вы осознаете, когда начнете собирать педали, это то, что вы хотите, чтобы у вас были дополнительные руки.

Может быть неудобно держать паяльник в одной руке, держать припой в другой руке, а затем пытаться удерживать компонент или провод на месте на плате.

Существует множество способов сохранить все на месте, например, с помощью скотча или Blu Tack.

Лучшим вариантом, который я нашел, является использование так называемой «третьей руки», как показано ниже:

Основная идея заключается в том, что вы используете эти гибкие рычаги, чтобы удерживать компоненты, провода или плату на месте во время пайки. их.

Можно купить третьи руки, в которые входит увеличительное стекло, но есть и лучшие варианты, если у вас плохое зрение (см. далее).

Рекомендация: купите третью руку с несколькими гибкими руками, как эта.

Наушники с увеличительным стеклом (приятно иметь)

Если у вас хорошее зрение, вы можете сразу пропустить этот пункт.

Если ваше зрение не самое лучшее для мелких или близких объектов, возможно, вам стоит подумать о увеличительной гарнитуре, такой как на фото ниже. У меня неплохое зрение, но я обнаружил, что обычно с трудом вижу, что паю.

Хотя вы будете выглядеть совершенно нелепо для любого, кто увидит, что вы носите это, они могут сделать работу по пайке крошечных компонентов и проводов менее сложной.

Рекомендация: если вы плохо видите мелкие предметы, приобретите дешевую увеличительную гарнитуру, подобную этой.

Маленький вентилятор (приятно иметь)

Как упоминалось ранее, с припоем на основе свинца легче всего работать, но он выделяет токсичные пары.

Простой способ пайки в любом месте с хорошей вентиляцией — использование небольшого настольного вентилятора.

Расположите вентилятор так, чтобы он выдувал пары, чтобы ваше лицо не было заполнено дымом.

Полезный совет: поверните вентилятор в направлении, противоположном тому, над чем вы работаете, чтобы отвести дым от работы.

Рекомендация: небольшой вентилятор с питанием от USB, такой как этот, дешевый и удобный.

Различные уровни сборки гитарных педалей

Хорошей новостью о создании собственных гитарных педалей является то, что есть простые способы начать работу без каких-либо навыков работы с электроникой или пайки.

Прежде чем вы погрузитесь в создание полных педалбордов из самодельных педалей, давайте кратко рассмотрим несколько различных способов изготовления педалей.

Вы можете быть совершенно счастливы, собирая простые комплекты педалей, или вы можете захотеть пройти уровни, пока не сможете спроектировать и построить собственные гитарные педали с нуля.

Вот краткий обзор того, что происходит на каждом уровне:

Уровень 0: Модификация существующих педалей

Я называю модификацию существующих педалей «уровнем 0», потому что вы не совсем создаете собственную педаль, но вы будете использовать многие из них. те же навыки и оборудование.

Многие гитаристы начинают создавать гитарные педали, модифицируя свои существующие педали. Вы можете найти моды в Интернете для широкого спектра педалей.

От замены светодиодов до добавления ручек тона, модернизации компонентов или добавления дополнительных функций — существует множество способов модификации педалей.

Уровень мастерства: Новичок. Требуется только базовая пайка и следующие инструкции. Когда вы узнаете больше о педалях, схемах и схемах, вы сможете модифицировать практически любую педаль.

Уровень 1: Наборы гитарных педалей «Сделай сам»

Именно здесь большинству гитаристов следует начинать создавать педали. Покупка комплекта педалей для гитары дает вам надлежащий опыт сборки полной педали.

Думайте об этом как о сборке набора лего. Вы начинаете с пакетом, полным компонентов, инструкцией, и вам нужно собрать все это вместе.

Самое замечательное в сборке педальных наборов для гитары то, что это максимально упрощает процесс. Вам не нужно разбираться, какие компоненты покупать. Вы получаете все необходимое в комплекте.

Имейте в виду, что наборы могут столкнуться с различными трудностями в зависимости от схемы. Комплект педалей фузз с 7 компонентами быстрее и проще собрать, чем набор клонов Klon с более чем 30 компонентами.

Уровень мастерства: Новичок. Как только вы научитесь паять, вы сможете купить практически любой комплект и собрать его. Некоторые наборы проще, чем другие, но каждый может научиться собирать наборы.

Посмотрите на этот уровень в действии: Я собрал несколько комплектов гитарных педалей и задокументировал каждый из них. Посмотрите, как я построил клон Fuzz Factory из набора в этом руководстве.

Если вы сомневаетесь, будет ли вам слишком сложно собирать гитарные педали, ознакомьтесь с одной из самых простых педалей, которую вы можете собрать, в моем 7-минутном руководстве по педали Fuzz здесь.

Уровень 2: покупка печатной платы

Следующим шагом после покупки комплекта является покупка печатной платы (печатной платы) и сборка собственного комплекта.

Хотя сборка педали ничуть не сложнее сборки педали из комплекта, она требует больше времени и усилий. Как только вы найдете печатную плату для педали, которую хотите собрать, вам нужно найти все необходимые компоненты отдельно.

Хорошей новостью является то, что существует множество веб-сайтов, посвященных электронике и гитарным педалям, где вы можете легко найти все необходимые компоненты в одном месте.

Как только вы соберете пару наборов, я предлагаю вам попробовать этот уровень.

Если вы научитесь собирать свой собственный комплект после покупки печатной платы, вы сможете создавать огромное количество педалей. Существуют отличные веб-сайты, на которых продаются гитарные печатные платы, так что у вас будет бесконечный выбор педалей.

Вы можете либо купить готовую печатную плату, либо заказать ее по макету, который кто-то создал.

Уровень навыка: Средний. Вам необходимо иметь базовые знания об электронных компонентах, чтобы построить педаль такого уровня. Но усилия по созданию действительно уникальных педалей того стоят.

Уровень 3: травление собственной печатной платы

Следующим шагом после покупки готовой печатной платы является создание собственной печатной платы.

Хотя это может показаться чрезмерным, многие люди регулярно делают это вместо того, чтобы заказывать готовые печатные платы.

Существует два способа создания собственных печатных плат. Вы можете либо выгравировать их самостоятельно дома, либо обратиться к компании, которая изготовит их для вас.

На этом уровне вы можете либо самостоятельно спроектировать топологию печатной платы (рассматривается на следующем уровне), либо загрузить компоновку печатной платы, сделанную кем-то другим.

Уровень навыка: Продвинутый. Травление собственной печатной платы может быть затруднено, если у вас нет подходящего оборудования. Как только вы научитесь гравировать печатные платы, у вас внезапно появится гораздо больше свободы в выборе типа гитарных педалей, которые вы можете создать. Вместо того, чтобы полагаться на покупку комплектов или готовых печатных плат, вы можете создавать свои собственные.

Посмотреть этот уровень в действии: Я все еще пытаюсь найти надежный метод травления печатных плат. Я заказал в Китае печатную плату для педали реверберации и жду, когда она прибудет. Если вам интересно узнать, что связано с производством печатных плат или сборкой педали из них, подпишитесь на обновления по электронной почте, чтобы получать уведомления о будущих руководствах по сборке.

Уровень 4: Создавайте собственные схемы педалей

Высший уровень создания гитарных педалей — это создание педалей полностью с нуля. Начиная с макетной платы (прототипа платы), вы строите и настраиваете свою схему и работаете над созданием своей собственной гитарной педали.

На этом уровне вы можете получить схему любой педали, настроить и изменить ее по своему усмотрению.

Таким образом были созданы многие знаменитые гитарные педали. Как только вы узнаете, как каждый компонент в схеме педали гитары влияет на эффект, вы можете начать разрабатывать свои собственные схемы педали.

Уровень навыка: Продвинутый. Чтобы спроектировать собственную педаль с нуля, требуется хорошее понимание схемотехники. Этому навыку может научиться каждый, поэтому, если вы заинтересованы в разработке собственных педалей, сначала пройдите другие уровни.

Описание оборудования для гитарных педалей

Сборка собственных гитарных педалей может показаться сложной задачей, если вы не знакомы со всеми типами компонентов и оборудования, используемых для сборки педали.

Изучив основы всего оборудования и компонентов, которые вы будете использовать, вы почувствуете себя гораздо увереннее. Прочтите этот раздел, чтобы узнать обо всех основных компонентах и деталях, используемых для сборки гитарных педалей.

Корпуса для педалей

Корпус для педалей — это корпус, на который устанавливается схема педали. Большинство корпусов педалей сделаны из алюминия, но некоторые производители используют альтернативные корпуса, такие как банки, пластик или даже дерево.

Существует несколько размеров корпусов гитарных педалей, подходящих для различных проектов педалей. В некоторых педалях используются простые схемы, которые можно втиснуть в крошечные корпуса, в то время как в других используются более крупные печатные платы или больше ручек, для которых требуются корпуса большего размера.

Вот размеры наиболее распространенных размеров корпусов гитарных педалей:

1590A: 3,64 x 1,52 x 1,06″ (92 x 39 x 27 мм)
1590B: 4,4 x 2,38 x 1,06 дюйма (112 x 60 x 27 мм)
125B: 4,77 x 2,6 x 1,39″
(121 x 66 x 35 мм)
1590BB: 4,67 x 3,68 x 1,18 дюйма (119 x 93 x 30 мм)

Если вы планируете использовать аккумулятор для питания педали, убедитесь, что в корпусе достаточно места как для схемы, так и для аккумулятора (например: аккумулятор не помещается в корпус 1590A).

Ножные переключатели

Ножные переключатели позволяют включать и выключать педали, а также выбирать различные режимы и настройки.

Существует два типа ножных переключателей, о которых следует знать: мгновенного действия и с фиксацией.

Ножные переключатели мгновенного действия включают часть цепи только тогда, когда вы удерживаете переключатель нажатым. Фиксирующие ножные переключатели переключаются между двумя состояниями при каждом нажатии на них.

В большинстве гитарных педалей используются ножные переключатели с фиксацией. Поэтому, если в наборе педалей для самостоятельной сборки не упоминается, что для него требуется педальный переключатель мгновенного действия, вы можете предположить, что он использует педальный переключатель с фиксацией.

Несмотря на то, что в ножных переключателях используется несколько различных типов проводки, наиболее распространенным является «3PDT».

A 3PDT — Three Pole Double Throw — ножной переключатель имеет сетку 3×3 на задней панели, как показано выше.

Хотя на первый взгляд это может показаться пугающим, существует множество схем, объясняющих, как подключить их к любой педали, которую вы создадите.

Печатные платы

Печатная плата представляет собой печатную плату и является наиболее распространенным способом подключения цепи педали гитары.

На фотографии выше показана печатная плата для клона Fuzz Factory, который я построил, как описано здесь. На большинстве печатных плат четко обозначено, куда идут все компоненты (как на этой), а на других нет.

Большим преимуществом использования печатной платы является простота сборки педали. Легко понять, куда все идет, а печатные платы облегчают пайку.

Вы даже можете спроектировать и изготовить свои собственные печатные платы, если действительно увлечетесь этим хобби.

Некоторые производители педалей своими руками используют veroboard или perfboard вместо печатной платы.

Преимущество использования одной из этих плат заключается в том, что вам не нужно полагаться на покупку чужой печатной платы. Некоторые веб-сайты предоставляют макеты того, как сделать педаль с помощью перфорированной доски.

Недостаток использования veroboard или perfboard заключается в том, что поначалу это может сбивать с толку, и у вас больше шансов столкнуться с проблемами из-за неправильной пайки или проводки.

На фотографии выше видно, что сборка гитарной педали из перфорированного картона требует точной пайки.

Я рекомендую использовать печатные платы для ваших первых нескольких сборок и пробовать использовать перфборд только после того, как вы почувствуете себя комфортно с педалями сборки.

Компоненты

Широкий спектр компонентов, которые вы увидите в схеме гитарных педалей, поначалу может показаться ошеломляющим.

Хорошей новостью является то, что есть всего несколько основных типов компонентов, которые необходимо изучить для изготовления педалей.

Вот простая схема, показывающая наиболее распространенные компоненты, которые вы будете использовать:

Вот краткое описание наиболее часто используемых компонентов:

Резисторы: обычно кремового или синего цвета, четыре или пять цветных линий для описания значения (используйте таблицу, чтобы прочитать их)
Конденсаторы: бывают разных форм и размеров от маленьких керамических дисков до больших цилиндров
Транзисторы: с тремя ножками в черном (кремниевый) или металлическом (германиевый) корпусе
Интегральные схемы (ИС): черные микросхемы с шестью или более ножками/выводами
Диоды: пластиковый или стеклянный корпус с линией на одной стороне
Светодиоды: обычно используются для индикации того, включена педаль или нет

В моих руководствах по сборке я более подробно рассказываю об этих компонентах, поскольку они используются в каждой сборке.

Варианты отделки гитарных педалей

Существует множество способов окраски или оформления гитарных педалей. От сохранения необработанного корпуса до печати пользовательской графики, вы можете создать несколько впечатляющих гитарных педалей.

Вот несколько примеров различных методов отделки гитарных педалей:

Вот краткое описание наиболее распространенных способов оформления или окраски гитарных педалей:

Необработанный: просто снимите корпус как и
Полированная: используйте мелкую наждачную бумагу и полироль, чтобы сделать педаль гладкой и отражающей
Травление: создайте трехмерный эффект на педали, выгравировав рисунок на металле
Краска: различные цвета и покрытия возможны с помощью аэрозольных баллончиков
Ручная роспись: создание собственных рисунков с помощью краски или ручек
Hydro dip: создайте уникальные завихрения на педалях (посмотрите это руководство по Hydro Dipping)
Наклейки для водных горок: распечатайте собственную графику или текст, чтобы добавить их на педаль
Трафаретная печать: профессиональных рисунков, нанесенных непосредственно на педаль
Порошковое покрытие: очень высококачественная отделка
Наклейки: виниловые наклейки можно вырезать практически любого дизайна
УФ-лазер: печатайте профессиональные изображения прямо на педали

Некоторые из этих методов проще, чем другие, поэтому я собираюсь рассказать о каждом методе в будущих руководствах.

Типы гитарных педалей для сборки

Существует огромное количество различных типов эффектов, которые вы можете встроить в свою собственную гитарную педаль.

Типы гитарных педалей, которые вы можете собрать, включают фузз, бустеры, овердрайв, тремоло, фазеры, реверберацию, задержку, хорус и многое другое. Вы можете легко найти наборы для самостоятельной сборки всех этих эффектов.

Многие эффекты используют смехотворно простые схемы, которые идеально подходят для тех, кто хочет создать свою первую гитарную педаль. Например, вот внутренняя часть классического Fuzz Face:

Довольно просто, правда? На этой плате всего девять компонентов, и эту педаль может собрать любой.

Если вы новичок в создании гитарных педалей, я рекомендую начать с простой схемы, такой как фузз, буст или простая педаль драйва.

Когда вы научитесь паять, тестировать и монтировать гитарную педаль, вы сможете переходить к более сложным схемам и различным типам эффектов.

Самые популярные гитарные педали для Clone

Многие гитаристы сначала берутся за педали, чтобы создать клон культовых эффектов.

Создание клона часто может быть значительно дешевле, чем покупка настоящей педали, но это также дает вам возможность узнать об эффекте или изменить его.

Вот некоторые из самых популярных гитарных педалей для клонирования:

Tubescreamer
Большая муфта Пи
Пушистое лицо
Клон Кентавр
Крыса ProCo
БОСС DS-1 Искажение
Драйвер BOSS BD-2 Blues
Маленький камень Electro-Harmonix
МХР Расст+
Тон Бендер

Как видите, большинство из них — педали привода, и все они используют довольно простые схемы.

Для всех этих педалей доступны комплекты для самостоятельной сборки, и вы можете легко найти комплекты и схемы для многих других легендарных гитарных педалей.

Если вы заинтересованы в создании клона, одна из вышеперечисленных педалей является хорошей отправной точкой. Мало того, что существует множество готовых наборов для этих популярных эффектов, также будет много сообщений на форумах и онлайн-советов о том, как их создавать или устранять проблемы.

См. мое руководство по сборке клонов Fuzz Factory, мое руководство по сборке Klon Centaur или мое 7-минутное руководство по сборке fuzz для примеров создания клона из комплекта.

Ресурсы по изготовлению гитарных педалей своими руками

Существует множество веб-сайтов, посвященных продаже комплектов и деталей для гитарных педалей.

Вот некоторые популярные сайты, на которых стоит проверить комплекты и детали:

Создайте свой собственный клон (BYOC)
Педали Madbean
Наборы MOD DIY
Печатная плата гитары
Педали для гитары своими руками
Общие гитарные гаджеты

Рекомендую начать с комплекта, включающего все необходимое, потом можно попробовать следующий уровень и купить печатные платы отдельно.

Вот несколько сайтов, на которых можно найти схемы гитарных педалей и макеты печатных плат:

База данных эффектов
Макеты эффектов
Самодельные стомпбоксы

Даже если вы покупаете комплект, я рекомендую прочитать о педали и узнать о схемах.

Обучение чтению схем помогает при поиске и устранении неполадок. Он также учит вас, как работает педаль, что удобно, если вы хотите модифицировать педали или разработать свои собственные схемы.

Учебные пособия по набору гитарных педалей «Сделай сам»

Самый простой способ приступить к созданию собственных гитарных педалей — это начать с создания нескольких комплектов.

Вот несколько подробных пошаговых руководств, которые показывают, как собрать различные наборы гитарных педалей:

Вот еще несколько руководств по изготовлению гитарных педалей своими руками:

Как собрать клон Клон Кентавр из набора
7-минутное руководство по педали Fuzz
Как собрать клон Fuzz Factory из набора

Даже если вы не собираетесь создавать именно эти педали, я рекомендую прочитать эти руководства, поскольку я подробно объясняю компоненты, шаги и рекомендации.

Чтение приведенных выше руководств — отличный способ научиться создавать педали еще до того, как вы возьмете в руки комплект.

Педаль для гитары своими руками Часто задаваемые вопросы

Вот несколько распространенных вопросов, которые могут у вас возникнуть при сборке собственных гитарных педалей.

Какую гитарную педаль проще всего сделать?

Самая простая в изготовлении гитарная педаль – это фузз или буст. Простая педаль фузза или буста может состоять менее чем из 10 компонентов, и ее очень легко построить.

Я создал этот 7-минутный набор Fuzz для грядущего руководства, которое покажет, насколько простым может быть создание гитарных педалей.

Как сделать гитарную педаль с нуля?

Чтобы сделать гитарную педаль с нуля, вам нужно хорошо разбираться в схемах и в том, как работают другие гитарные эффекты. Начните с создания клона популярного эффекта. Затем попробуйте несколько модов, чтобы узнать, как они меняют эффект. Затем вы можете перейти к макетированию собственных эффектов.

Как только вы узнаете, как работают большинство гитарных педалей, вы сможете приступить к разработке собственных схем.

Как прочитать схему педали?

Схема педали гитары ничем не отличается от схемы любой другой электроники. Чтобы научиться читать схемы, прочитайте книгу по основам электроники или посмотрите видео, объясняющее схемы.

Как только вы выучите основные используемые символы, вы сможете читать схему любой гитарной педали.

Как открыть компанию по производству гитарных педалей?

Если вы хотите создать компанию по производству гитарных педалей, начните с производства педалей для друзей. После того, как вы сделаете несколько педалей, вы сможете продавать свои педали на местном уровне, используя социальные сети или веб-сайт. Если людям нравятся ваши педали, вы можете начать продавать их более широкой аудитории.

Сосредоточьтесь на продаже нескольких педалей, прежде чем пытаться развивать свой бизнес. Любой может создать компанию по производству гитарных педалей, но для того, чтобы вырасти до больших размеров, требуются время, усилия и продажи.

Как устранить неполадки с гитарной педалью?

Если педаль гитары не работает, причин может быть много. Вот несколько шагов по устранению неполадок с неработающей гитарной педалью:

Убедитесь, что входные/выходные разъемы подключены правильно
Попробуйте другой источник питания и проверьте полярность проводки
Проверьте свою схему на наличие перемычек или плохих соединений
Используйте мультиметр, чтобы убедиться, что цепь получает питание
Используйте мультиметр, чтобы убедиться, что все, что должно подключаться к земле, имеет правильные соединения
Оплавление любых подозрительных паяных соединений
Используйте звуковой зонд для поиска проблемных зон в цепи

Большинство проблем с гитарными педалями возникает из-за плохой пайки или перемычек. Большинство моих ошибок были обнаружены с помощью аудиозонда.

Могу ли я продать педали для гитары, которые я сделал?

Вы можете продавать сделанные вами гитарные педали. Если ваша педаль работает как надо и хорошо выглядит, люди захотят ее купить. Если ваша педаль является клоном другой педали, укажите это при продаже.

Есть некоторые споры об этичности продажи клонов гитарных педалей. Чтобы избежать проблем, будьте откровенны в отношении того, что представляет собой ваша педаль, и не пытайтесь продавать ее так, как если бы она была настоящей (например, не притворяйтесь, что ваш клон Клон — настоящий Клон).

Связанные руководства и уроки:

HexeFX — Тадек Компрессор

Простота сборки (внутренние регулировки не требуются), приятно звучащий компрессор для баса и гитары.

В педали используется микросхема аудиоусилителя TDA7052A мощностью 1 Вт BTL с регулятором громкости в качестве VCA и фазовращателем для полноволнового детектора огибающей. Может быть интересной альтернативой компрессорам на базе устаревшего CA3080 OTA.

Дизайн
Органы управления
Сборка
Моды
СМИ
Файлы

Дизайн:

Примерно в 2010 году Elektor опубликовал проект педали компрессора, похожей на CA3080 Ross Comp, но использующей TDA7051A в качестве альтернативы, поскольку CA3080 уже снята с производства. Я попробовал эту схему на макетной плате, но не был очень доволен результатами. Коэффициент усиления микросхемы TDA был слишком высоким, что приводило к высокому уровню шума. Тем не менее, это было вдохновением, которое подтолкнуло меня к разработке собственного подхода к гутиарно-басовому компрессору на базе TDA7052A.

Проведя дополнительные тесты, я обнаружил, что наименьший шум, который я мог получить от конструкции, был, когда микросхема TDA имеет единичное усиление в режиме ожидания и используется только в качестве аттенюатора. Дополнительное усиление или компенсационное усиление должно обеспечиваться отдельным каскадом усиления.

Топология, используемая в конструкции, представляет собой компрессор обратной связи, что означает, что амплитуда выходного сигнала управляет усилением. 7052A, также являющийся усилителем BTL (Bridge-tieed load), имеет дополнительные выходы, подающие сигналы с противоположной фазой. Идеально подходит для управления боковой цепью цепи.

Давайте посмотрим на схему:

Первый каскад, изготовленный из половины операционного усилителя TL072, обеспечивает высокий входной импеданс и усиление сигнала для обеспечения возможности управления микросхемой 7052A и достижения хорошего отношения сигнал/шум. Регулятор INPUT GAIN позволяет регулировать усиление в зависимости от типа инструмента, с которым используется педаль. Страт-гитаре с звукоснимателями с одной катушкой определенно потребуется больше усиления, чем активному басовому хамбакеру. Этот потенциометр также устанавливает порог сжатия.

Перед тем, как мы проследим за звуковым сигналом, давайте посмотрим, как устанавливается холостой ход или максимальное усиление (аттенюатор, помните?) чипа TDA. Это постоянное напряжение смещения около 1,2 В, создаваемое комбинацией R7 + D5 и D6, которое через IC3A подается непосредственно на вход VC TDA7052A. Вход VC довольно чувствителен, поэтому мне пришлось сделать напряжение смещения VD независимым от напряжения питания VCC, которое могло меняться. Чтобы упростить задачу, падение напряжения на двух кремниевых диодах помогло.

Хорошо, у нас есть основная микросхема контроллера усиления, настроенная примерно на единичное усиление, и она выводит аудиосигнал в двух копиях с противоположными фазами. Мы можем использовать их для управления двухполупериодным выпрямителем и повторителем огибающей. Поскольку это микросхема аудиоусилителя, выходное сопротивление чрезвычайно низкое. Управление выпрямителем и выходным каскадом IC1B не проблема. R9 (470R) делает это еще проще.

Полноволновой выпрямленный сигнал проходит через простой RC-фильтр нижних частот (R4 + 10k Attack Pot + C6) и подается на инвертирующий вход IC3A. На этом этапе огибающая сигнала масштабируется и вычитается из упомянутого ранее VD — постоянного напряжения смещения, задающего коэффициент усиления холостого хода, создавая таким образом переменное затухание. Так работает механизм сжатия.

Аудиосигнал берется с неинвертирующего выхода TDA7052A и через потенциометр LEVEL подается на выходной компенсирующий (2x) каскад усиления. Выходной каскад обеспечивает низкий и постоянный выходной импеданс.

Ниже приведены измеренные кривые усиления с регулятором COMPRESSION, установленным на минимум и максимум.

Входное усиление — используйте его для установки входного усиления в соответствии с выходным сигналом вашего инструмента. Используйте более низкие настройки для активной электроники и хамбакеров и более высокий коэффициент усиления для одиночных катушек. Эта ручка управляет порогом сжатия.
Compression — устанавливает степень сжатия. Желтый светодиод используется для отображения степени сжатия (своего рода индикатор уменьшения усиления…).
Атака — управляет временем реакции компрессора. На практике этот регулятор управляет количеством переходных процессов, присутствующих в сжатом сигнале.
Уровень — регулятор громкости на выходе.

Требуемая мощность: 9 В постоянного тока, 25 мА.

Сборка:

Печатная плата предназначена для установки в стандартный корпус 1590B. Все компоненты имеют сквозное отверстие, потенциометры установлены на обратной стороне печатной платы.

Положите кусок изоляционного материала или используйте один из этих изолирующих колпачков для кастрюль, чтобы избежать короткого замыкания контактных площадок на печатной плате.

Потенциометры уже установлены на печатной плате. Проще всего сделать это правильно:

Установить кастрюли, но пока не впаивать.
Установите печатную плату в корпус и привинтите потенциометры.
Теперь припаяйте кастрюли.
Отвинтить потенциометры и сделать остальную проводку.

Комплект проводки:

Изготовленные печатные платы:

У меня все еще есть несколько таких готовых печатных плат. Свяжитесь со мной, если вы заинтересованы в их получении.

Модификации:

Иногда, особенно при использовании педали с инструментами с «горячими» звукоснимателями, может возникнуть необходимость понизить усиление холостого хода TDA7052A, иначе сигнал будет отсекаться даже при минимальных настройках входного усиления. Чтобы достичь этого, вы можете использовать этот простой мод: просто последовательно подключите резистор 4k7 с подстроечным резистором 10k между точкой VB и GND. Подстроечный потенциометр уменьшит напряжение смещения и уменьшит усиление каскада в режиме холостого хода.

Носитель:

Файлы дизайна доступны в репозитории github:

https://github.com/hexeguitar/Tadek-Compressor

Нажмите, чтобы открыть в новом окне

 git clone https://github .com/hexeguitar/Tadek-Compressor

Дом
DIY
Гитара
Tadek the Compressor

Оптокомпрессор OLA5 — записывающее оборудование своими руками

Классическое оптовыравнивание с новыми функциями и возможностью выбора тракта прохождения сигнала в современном или винтажном стиле.

Классическое оптическое выравнивание, модернизированный сигнальный тракт. Усилитель уровня Urei LA-4 всегда жил в тени своих старших братьев и сестер, LA-2A и LA-3A. Несмотря на отличительный характер музыкальной компрессии , которым славится его семейство, LA-4 был скомпрометирован грязным звуком ранних чипов.

В OLA5 мы кропотливо воссоздали поведение LA-4 при выравнивании, включая клонирование исходной оптической ячейки после того, как обнаружили, что никакая современная замена не годится, но на этом сходство с LA-4 заканчивается. Сигнальный тракт OLA5 полностью переработан и модернизирован. И рабочий процесс приближается к LA-2A и LA-3A, добавляя новые функции, такие как фильтр верхних частот боковой цепи и параллельное управление MIX.

Современная четкость или винтажный тон. Как и в случае с комплектом эквалайзера EQP5, вы можете выбрать между выходным каскадом Modern для большей прозрачности или выходом Vintage для более плотного и цветного звука. Если установлены оба выхода, то переключаться между ними можно без пайки. Винтажный выход включает в себя наш преобразователь 2523, основанный на выходном преобразователе 2503, используемом в старинных консолях API. Вы можете дополнить трансформатор нашим DOA RED-25 или использовать свой собственный DOA (для работы винтажного выхода требуется и DOA, и трансформатор).

Сложный, полезный билд. OLA5 — это наш самый сложный набор, состоящий из более чем 150 деталей, поэтому мы рекомендуем его для сборщиков среднего и продвинутого уровня. Как и все наборы DIYRE, OLA5 поставляется с подробными пошаговыми инструкциями и поддержкой по электронной почте.

Полный список характеристик
Ступенчатые регуляторы (21 позиция) для быстрого вызова и управления стереосистемой
Ручки и передняя панель из анодированного алюминия
Уникальная, изготовленная на заказ оптосистема, копирующая оригинальную
Индикатор уменьшения усиления с 10 светодиодами
Переключаемая ручка MIX для влажного/сухого режима
Кнопочные переключатели выбора:
LIM переключается между режимами сжатия (2:1) и ограничения (по выбору)
HPF отфильтровывает низкие частоты из боковой цепи (150 Гц)
MIX включает регулятор влажного/сухого смешивания
LINK позволяет подключать стереоканалы (но мы не рекомендуем использовать OLA5 в качестве компрессора шины. Для получения дополнительной информации см. вкладку FAQ.)
IN включает компрессор
Дополнительная винтажная секция выхода DOA/трансформатора
В комплект
входят все компоненты, необходимые для сборки OLA5
.
Пошаговое руководство и гарантированная поддержка
Полностью совместим с форматом серии 500
Горизонтальные передние панели доступны отдельно
«Мы починили несколько очень хороших компрессоров (Shadow Hills Mastering Compressor, винтажный Universal Audio LA-2A и LA-3A) и прогнали множество источников через все четыре компрессора. Вокал, бас, барабаны, комнатные микрофоны. .. этот комплект полностью зарекомендовал себя.Сама компрессия звучала великолепно — атака немного медленнее, чем у некоторых других композиций, которая хорошо работала на таких источниках, как бас-гитара, — и звук тоже звучал хорошо … Я покупаю свой блок обзора и добавление «винтажной» опции».
-Скотт Эванс
Журнал TapeOp #130
Наш FAQ настолько подробен, что требует отдельного оглавления!
Что означает, что OLA5 является «оптическим» процессором?
Что делает оптическое нивелирование таким музыкальным?
Похоже ли звучание OLA5 на LA-4, которыми я пользовался раньше?
Что такое «выравнивающий усилитель»?
Есть ли у меня выбор коэффициентов?
В чем разница между выходами Modern и Vintage?
Для чего нужен переключатель HPF?
Могу ли я соединить два устройства для стерео?
Почему я получаю большее общее снижение в режиме сжатия, чем в режиме ограничения?
Измеритель снижения усиления OLA5 работает намного быстрее, чем я мог бы подумать, имея такой винтажный прибор. Это нормально?
Насколько хорошо стерео согласование между устройствами?
Могу ли я купить готовое устройство вместо комплекта?
1. Что означает, что OLA5 является «оптическим» процессором?
A: Оптические ограничители используют пассивный компонент, называемый «светозависимым резистором» (LDR), в качестве элемента снижения усиления. LDR размещается рядом с источником света, управляемым уровнем входящего сигнала. Чем громче входной сигнал, тем ярче источник света и тем меньше сопротивление в LDR. Когда LDR, который находится между звуковым сигналом и заземлением, падает, он сбрасывает больше сигнала на землю, уменьшая выходной уровень. Это основная функциональность процессоров оптической динамики.
Будучи пассивным по своей природе (и учитывая уникальное поведение LDR в отношении постоянных времени), в результате получается чрезвычайно полезный компрессор/выравниватель для широкого спектра задач отслеживания и микширования.
2. Что делает оптическое нивелирование таким музыкальным?
Светозависимые резисторы, так сказать, имеют память. Чем дольше они подвергаются воздействию света, тем дольше они сохранят свое более низкое сопротивление. При освобождении от этого воздействия LDR быстро восстанавливают большую часть своего сопротивления, но затем замедляются, когда его сопротивление приближается к полному «темновому» значению. В результате время восстановления оптических ограничителей нелинейно, что приятно для человеческого уха. Во многом по этой причине классические выравнивающие усилители LA-типа заслужили свой любимый классический статус.
3. Похоже ли звучание OLA5 на LA-4, которыми я пользовался раньше?
Нет, в то время как OLA5 точно воспроизводит характер компрессии LA-4, у него другой путь прохождения сигнала и, следовательно, другой звук. OLA5 использует более современный тракт прохождения сигнала, чем LA-4, более чистый, плавный и детальный. Дополнительный винтажный выход дает OLA5 более плотный и весомый звук, который ближе к LA-4 (у которого также есть трансформаторно-сбалансированный выход), но все же более детальный с большей «шелковостью», а не «зернистостью». Звучит прекрасно, и мы уверены, что вы предпочтете звучание OLA5 LA-4.
4. Что такое «выравнивающий усилитель»? Я думал, что ЛА-2А/3А/4 были компрессорными?

«Усилитель уровня» — это название, используемое для описания многих ранних компрессоров, которые предназначались для широкого, тонкого выравнивания динамического программного материала. Прелесть классических усилителей уровня LA (одним из которых является OLA5) является их широкое музыкальное прикосновение и функциональная простота (просто ручки уменьшения и усиления макияжа), что позволяет легко получить отличные результаты без особых возни. OLA5 очень прощающий и великолепно звучит с широким разнообразием исходного материала (хотя это абсолютно0967 правил по вокалу, акустической и бас-гитаре).

5. Есть ли у меня выбор коэффициентов?

Безусловно! OLA5, как и классические LA-2A и LA-3A, обеспечивает выбор функции сжатия или ограничения, выбираемой с помощью кнопки LIMT. С помощью этой кнопки «out» устройство находится в режиме сжатия (который идентичен соотношению 2:1 LA-4, дополненному его более низким порогом). Этот режим идеально подходит для общего выравнивания всех видов материала. Включите переключатель LIMIT, и соотношение переключится либо на 4:1, либо на 12:1 (программируется пользователем с помощью перемычки на материнской плате) с более высоким пороговым значением. Режим LIMIT отлично справляется с более тяжелыми задачами обработки, когда пользователи предпочитают… ну… ограничить динамический диапазон сигнала более жестким способом.

6. В чем разница между выходами Modern и Vintage?

Как и наш популярный комплект пассивного эквалайзера EQP5, OLA5 поставляется с современным выходом на основе ИС, обеспечивающим чистое и прозрачное звучание. Дополнительный винтажный выход включает в себя дискретный операционный усилитель, большой изготовленный на заказ трехжильный выходной трансформатор со стальным сердечником и танталовый конденсатор NOS, которые все вместе придают более густую, шелковистую и полную тональность. Этот выход, впервые предложенный с EQP5, основан на выходном каскаде оригинальных полупроводниковых эквалайзеров Pultec от 1970-х, и придает вашим сигналам удивительно приятный винтажный оттенок.

Те, кто выбирает винтажный выход, по-прежнему имеют доступ к современному выходу, который можно выбрать с помощью перемычек на материнской плате, так что вы можете получить лучшее из обоих миров.

7. Для чего нужен переключатель HPF?

Переключатель HPF (фильтр высоких частот) включает фильтр в сайдчейн OLA5 (сигнал, который управляет частью устройства, уменьшающей усиление), который уменьшает содержание низких частот. Этот фильтр НЕ является частью пути сигнала, поэтому вы не слышите его напрямую. Однако за счет уменьшения низкочастотного содержания сигнала боковой цепи сильные низкие частоты OLA5 не будут так сильно запускать компрессор. В результате получаются более объемные и полные треки, которые звучат убедительно и естественно даже при уменьшенном динамическом диапазоне. Это особенно полезно для бас-гитары и полного программного материала.

8. Могу ли я соединить два устройства для стерео?

Да! OLA5 позволяет соединить два устройства для стереофонического использования одним из двух доступных способов. Подавляющее большинство современных стоек серии 500 имеют встроенную стереосвязь. Однако, если у вас более старая стойка, не беспокойтесь. На печатных платах OLA5 есть контактные площадки для подключения двух устройств без встроенной функции стереосвязи. Если вам нужна стереообработка, установите для обоих устройств одинаковое соотношение (сжатие или ограничение) и нажмите переключатель LINK на обоих устройствах.

Нажатие обоих переключателей связи микширует сигналы боковой цепи от обоих устройств, а затем отправляет этот общий сигнал на оба устройства. Обратите внимание, что оба устройства должны быть настроены на одинаковое соотношение, если вы хотите согласовать обработку, в противном случае общий сигнал боковой цепи будет управлять разными соотношениями на каждом устройстве, что приведет к причудливому (хотя и потенциально творческому!) Стереоизображению.

9. Почему я получаю большее общее снижение в режиме сжатия, чем в режиме ограничения? Не должно ли более высокое отношение предельного режима приводить к большему сокращению?

OLA5, как и LA-4, автоматически снижает порог в режиме COMP (2:1). Таким образом, хотя обработка более тонкая, более низкий порог означает, что обрабатывается больше сигнала. Таким образом, даже при более тонком соотношении общее ослабление сигнала может быть больше, чем в режиме LIMIT.

10. Измеритель снижения усиления OLA5 работает намного быстрее, чем я мог бы подумать, имея такой винтажный прибор. Это нормально?

Да! В OLA5 используется современный драйвер барметра, который показывает пиковое снижение, а не только среднеквадратичное (среднеквадратичное) уменьшение, как это делает аналоговый измеритель уровня громкости. Измеритель громкости LA-4 (а также LA-2A, LA-3A, 1176 и любого другого устройства, оборудованного таким образом) недостаточно быстр, чтобы показать фактическое уменьшение пиков, происходящее в оптических ячейках, поэтому наблюдение за измерителями уровня громкости может оставляет ощущение, что атака медленная, но на самом деле начало сокращения у этих единиц на удивление быстрое. OLA5 с его современным замером показывает пиковое снижение, упущенное замерами более старых устройств. По правде говоря, эти единицы в любом случае лучше всего устанавливать на слух, хотя наблюдение за началом выравнивания может быть очень полезным инструментом для более тонкой настройки.

11. Насколько хорошо стереофоническое согласование между устройствами?

Несмотря на наличие переключателя LINK, OLA5 не предназначен для использования в качестве точного стереокомпрессора. Из-за несколько хаотичного характера оптоячеек соответствие между любыми двумя заданными единицами никогда не будет очень точным.

Что такое гитарный компрессор и как он работает

Основные параметры гитарного компрессора

Виды гитарных компрессоров

Оптические компрессоры

VCA-компрессоры

FET-компрессоры

Ламповые компрессоры

Как правильно настроить гитарный компрессор

Где разместить компрессор в цепочке эффектов

Преимущества использования компрессора при игре на гитаре

Популярные модели гитарных компрессоров

Гитарный компрессор звука / studio / Jablog.Ru

Что такое компрессор звука?

Компрессия и сустейн

Виды компрессоров для гитары

Оптический компрессор

VCA. Voltage Controlled Amplifie (Усилитель, управляемый напряжением)

Компрессор на полевых транзисторах

Ламповые компрессоры

Многополосный компрессор

Параллельный компрессор

Гитарный компрессор. Как работает и как применяется

Подключение

Настройка компрессора

Выбор компрессора

Схемы компрессоров и лимитеров аудиосигнала на полевых транзисторах

Полное руководство по изготовлению гитарных педалей своими руками (наборы, оборудование, учебные пособия)

Зачем создавать свои собственные гитарные педали

Создание культовых эффектов

Модифицируйте и настраивайте свои эффекты

Это веселое хобби

Оборудование, необходимое для сборки гитарных педалей

Паяльник

Припой (обязательно)

Кусачки/инструмент для зачистки проводов (обязательно)

Мультиметр (обязательно)

Плоскогубцы с тонкими губками (рекомендуется)

Зажимы типа «крокодил» (приятно иметь)

Третья рука (приятно иметь)

Наушники с увеличительным стеклом (приятно иметь)

Маленький вентилятор (приятно иметь)

Различные уровни сборки гитарных педалей

Уровень 0: Модификация существующих педалей

Уровень 1: Наборы гитарных педалей «Сделай сам»

Уровень 2: покупка печатной платы

Уровень 3: травление собственной печатной платы

Уровень 4: Создавайте собственные схемы педалей

Описание оборудования для гитарных педалей

Корпуса для педалей

Ножные переключатели

Печатные платы

Компоненты

Варианты отделки гитарных педалей

Типы гитарных педалей для сборки

Самые популярные гитарные педали для Clone

Ресурсы по изготовлению гитарных педалей своими руками

Учебные пособия по набору гитарных педалей «Сделай сам»

Педаль для гитары своими руками Часто задаваемые вопросы

Какую гитарную педаль проще всего сделать?

Как сделать гитарную педаль с нуля?

Как прочитать схему педали?

Как открыть компанию по производству гитарных педалей?

Как устранить неполадки с гитарной педалью?

Могу ли я продать педали для гитары, которые я сделал?

Связанные руководства и уроки:

HexeFX — Тадек Компрессор

Простота сборки (внутренние регулировки не требуются), приятно звучащий компрессор для баса и гитары.

Дизайн:

Сборка:

Изготовленные печатные платы:

Модификации:

Носитель:

Файлы дизайна доступны в репозитории github:

https://github.com/hexeguitar/Tadek-Compressor

Оптокомпрессор OLA5 — записывающее оборудование своими руками

Полный список характеристик

Похожие записи

Замена подсветки монитора на светодиодную своими руками. Как заменить подсветку монитора на светодиодную своими руками: пошаговая инструкция

Машинка на пульте управления своими руками. Как сделать радиоуправляемую машину своими руками: пошаговая инструкция и советы

Полицейская сирена своими руками. Как сделать полицейскую сирену своими руками: пошаговая инструкция
