Сварочный аппарат своими руками для контактной точечной сварки из микроволновой печи с OLED-дисплеем
В данной статье описывается способ как сделать сварочный аппарат своими руками из деталей от старой микроволновой печи. Аппарат создавался для сварки никелевых выводов на аккумуляторах типа 18650, но может использоваться и для сварки листового металла или других металлических предметов.
Шаг 1: Разборка микроволновой печи
Будьте осторожны! В микроволновой печи может быть высокое напряжение, которое сохраняется в течении некоторого времени после отключения печи от сети. При вскрытии печи необходимо найти большой конденсатор внутри микроволновки и разрядить его, прикоснувшись отверткой одновременно к обоим выводам конденсатора.
Вскройте корпус микроволновой печи, разрядите конденсатор и найдите трансформатор. Он должен выглядеть так как на фото. Открутите гайки, которыми крепится трансформатор и выньте его. Также можно достать из печи несколько конечных выключателей и кабелей, которые будут использоваться в нашем проекте.
Шаг 2: Удаление вторичной обмотки трансформатора
Показать еще 4 изображения
Вторичную обмотку трансформатора необходимо заменить, т.к. нам потребуется небольшое напряжение и большой ток. К первичной обмотке будет подключаться входное напряжение питания. Вторичная обмотка состоит из более тонкого провода, чем первичная.
Чем меньше витков провода будет во вторичной обмотке, тем больший ток мы получим на выходе и меньшее напряжение. Увеличение числа витков увеличивает выходное напряжение и уменьшает ток. Так как вторичная заводская обмотка нам не нужна, ее нужно удалить вырубив или сняв с сердечника. При этом нужно срезать шлифовальной машинкой сварные швы на корпусе трансформатора и разобрать его. Делать это нужно осторожно, чтобы не повредить первичную обмотку.
Шаг 3: Изготовление новой обмотки
Новая обмотка должна обеспечивать ток, необходимый для сварки металла. Для обмотки нужно использовать толстый кабель, т.к. тонкий будет сильно нагреваться и плавить изоляцию.
Вначале устанавливается первичная катушка, затем боковые стороны корпуса трансформатора и, наконец, два витка толстого провода вторичной обмотки. Не забудьте оставить достаточную длину выводов вторичной обмотки, к которым будут крепиться сварочные электроды.
Шаг 4: Сборка трансформатора
Трансформатор почти готов. Теперь нужно собрать и сварить разобранный нами корпус. Вместо сварки можно использовать эпоксидную смолу.
Шаг 5: Зажимы для электродов
Показать еще 7 изображений
Далее необходимо приобрести или изготовить самостоятельно медные зажимы для электродов. Их мы крепим на концы выводов вторичной обмотки трансформатора (см. фото).
Файлы
- Copper Spot Welder Terminals v1.iges
Здесь приведена 3D-схема зажима: ссылка.
EGES-файл: ссылка.
Шаг 6: Сварочная арматура
Теперь нужно установить электроды в зажимы и выбрать необходимое положение электродов. Изготавливаем самостоятельно или подбираем подходящий корпус для сварочного аппарата, помещаем туда трансформатор и выключатель, выводим провод с вилкой для подключения питания.
(Пример изготовления корпуса из фанеры, детали которого вырезаются на лазерном станке, показан на фото).
Шаг 7: Окончательная сборка
Сварочный мини аппарат работает от сети переменного тока 220 вольт. Прикосновение к токоведущим элементам может быть опасно для жизни. Поэтому трансформатор обязательно нужно заключить в корпус.
Провод от сети 220 вольт подключите через выключатель к выводам первичной обмотки трансформатора.
Простой сварочный аппарат для точечной сварки готов.
Шаг 8: Подключение контроллера импульсов с OLED-дисплеем
Для точной настройки и управления ручным аппаратом контактной сварки можно собрать и подключить к нему электронный контроллер длительности импульсов (будет полезен для сварки аккумуляторов 18650 и тонких листов металла).
Длительность импульсов (в миллисекундах) настраивается с помощью потенциометра и отображается на экране. Контроллер подключается к сварочному аппарату через твердотельное реле.
Контроллер для самодельной контактной сварки собирается на платформе «Arduino» по схеме, показанной на фото.
При необходимости красную кнопку можно заменить ножным переключателем. Контроллер устанавливается в один корпус с трансформатором.
В качестве источника питания 5В для Arduino можно использовать зарядное устройство для телефона, подключив плюс к выводу VIN, а минус к выводу GND на плате контроллера Arduino.
Скетч для Arduino-проекта:
Файлы
- Spot_Welder_Timer.ino

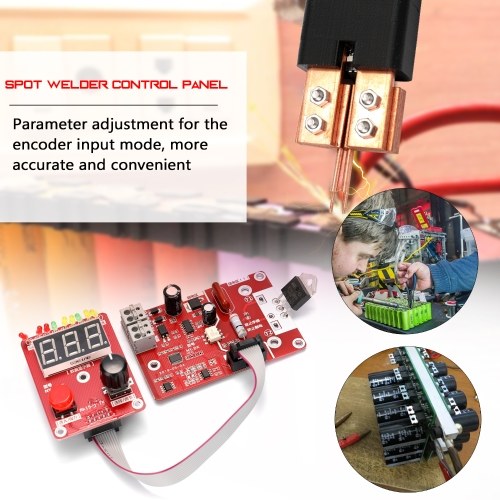

Контроллер аппарата точечной сварки NY-D08
У меня уже была пара рассказов о контроллерах точечной сварки работающих с ионисторами, но сегодня речь пойдет о более «классическом» варианте, с мощным 50Гц трансформатором.
Покажу как сам контроллер, так и небольшой пример его применения в реальном сварочном аппарате.
Контроллер заказывал не себе, у меня уже есть сварка на ионисторах, да и с аккумуляторами работаю довольно редко. А вот товарищ пользуется много и до этого я ему помогал собрать вариант с контроллером от Yurok и он вполне успешно работает.
Но вот понадобился еще один аппарат, под него был куплен трансформатор от микроволновки, корпус, прочая мелочь и собственно контроллер. Заказывать печатку, покупать компоненты и паять не очень хотелось, зато попутно хотелось экранчик побольше размером и был выбран вариант с алиэкспресс.
Вообще на али есть довольно много разных вариантов контроллеров, есть совсем простые, есть подороже. Интересовал контроллер умеющий формировать два настраиваемых импульса и как я писал выше, с большим экраном.
Из пожалуй наиболее известных можно назвать пару моделей, недорогой за примерно 15-16 долларов, ну и тот что в обзоре.
1. Также попадался еще один вроде неплохой контроллер, сразу установлен трансформатор, да и симистор на радиаторе.
2. Пока искал, попался контроллер судя по всем ионисторной сварки, но с возможностью смены полярности, что по идее должно быть действительно полезно, я как-то жаловался что заметил разницу в работе электродов.
Доехал контроллер относительно быстро, но вот отправлял продавец… думал уже что не отправит, пришлось даже продлевать срок отправки.
Упаковано простенько, платы в пупырке, остальная комплектуха только в пакете с защелкой.
В комплект входит:
1. Плата контроллера с дисплеем.
2. Силовая плата.
3. Соединительный кабель с разъемами
4. USB-UART конвертер
5. Термодатчик
6. Колпачок на кнопку
7. Ручка на энкодер.
По поводу мелочевки скажу что по сути важен только кабель для соединения модулей, без него работать не будет.
Кроме того зачем-то дали USB-UART конвертер, причем зачем-то даже стерли маркировку его чипа.
По задумке кабель нужен для работы с ПО, которого я так и не смог найти. Но по сути в ПО задается только три параметра — входное напряжение, предположительно выходное напряжение и мощность трансформатора. Мало того, как я понимаю, это все можно задавать и через основное управление самого модуля, но опять таки, непонятно как и главное, зачем…
Силовая плата.
Имеется гальваническая развязка, при этом весьма наглядно разделены «холодная» и «горячая» стороны, а также написано что руками опасную часть лазить не надо.
На плате имеется куча разъемов:
1. Switch — подключение педали или кнопки управления
2. AC12V — питание платы, использовать только обычный «железный» трансформатор.
3. TEMP — подключение термодатчика
4. State — состояние, не разбирался, в схеме не описано, но как я могу видеть, туда идет оптрон.
5. FAN — 12 вольт вентилятор
Также на плате видно пару ШИМ контроллеров, диодный мостик, транзисторы отвечающие за включение вентилятора и клапана.
1. В высоковольтной части все гораздо проще, опторазвязка, мощный симистор, немного деталей и отверстия для припаивания проводов.
2. Клемники весьма неплохие и удобные.
Плата контроллера.
Спереди ЖК дисплей, кнопка и энкодер. Здесь я хочу поругать производителя. Мало того что применили энкодер без встроенной кнопки, так еще поставили настолько тугой, что было ощущение что он сейчас еще и скрипеть начнет.
Я как-то не понял смысл разделения энкодера и кнопки при том что нажимные энкодеры стоят копейки, а пользоваться было бы даже удобнее.
А вот сзади все остальные компоненты, в том числе и микроконтроллер.
Основные компоненты. справа видны также пины для подключения USB-UART конвертера, но как я писал, смысла в нем ноль.
Размеры платы и расстояний между крепежными отверстиями.
Схема подключения на странице продавца отсутствовала, но без проблем находится в аналогичных лотах других продавцов.
Для пробного включения я ограничился только силовой платой, контроллером и трансформатором, не подключал даже датчик температуры. Но ничего, все заработало вполне нормально.
При подаче питания по экрану пробегает белая засветка, затем отображается надпись Loading. Если вдруг ваше устройство отображает информацию на китайском, то перед включением надо зажать кнопку, тогда выключиться режим выбора языка.
1. После загрузки на экран выводится информация о названии модели устройства, настройках, температуре, количестве «сварок», активности выхода и даже подсказки.
2. Есть шесть окон настроек:
Номер ячейки памяти
Длительность первого импульса
Мощность первого импульса
Пауза между первым и вторым импульсом
Длительность второго импульса
Мощность второго импульса
Переключение между окнами настроек и регулировка вращением энкодера, включение/выключение режима регулировки нажатием на кнопку. Если вращать энкодер дальше, то попадем в режим настроек, вход также по нажатию на кнопку.
3. В настройках предлагается только регулировка задержки включения/выключения клапана и порогов включения вентилятора.
4. Настройки клапана, за какое время до подачи тока включиться, через какое время потом выключиться и сколько циклов включения/выключения сделать в автоматическом режиме.
5. Управление вентилятором, диапазон регулировки температуры включения 1-99 градусов, гистерезис 3 градуса.
6. Есть режимы выключено, включено и авто, в зависимости от температуры.
Также есть возможность «отката» к заводским настройкам, но как именно, не разобрался, то ли старт с зажатой кнопкой сварки, то ли с одновременным зажатием двух кнопок. А вот сброс счетчика «сварок» производится при удержании кнопки около 3-4 секунд из рабочего режима…
В описании другого лота с таким же контроллером попалась фотка меню настроек где есть и третий пункт, информация, но в моем случае его не было.
Если датчик температуры не подключен, то на дисплее отображается температура 99 градусов, соответственно если в таком состоянии выбрать режим Авто, то вентилятор включится, о чем информирует светящийся светодиод около соответствующих клемм.
После подключения термодатчика все нормализовалось. Проверку точности измерения не проводил, но субъективно температура соответствует реальной.
Чтобы не множить картинку покажу минимальное и максимальное значение все возможных настроек, а так как каждое окно настраивается полностью независимо, то это и есть минимум/максимум.
Теперь переходим к практической части. Процесс сборки сварочного аппарата показать не могу, да и по большому счету смысла особого в нем нет. В данном случае практически всю работу товарищ сделал сам, собрав все в корпусе и даже подготовил установочные места под контроллер.
В данном случае в качестве основы использовался корпус от старого советского вольтметра, донором трансформатора.
Предохранители поставили по обоим линиям, на всякий случай был установлен и вентилятор, хотя реально прогреть такой трансформатор не так просто.
На переднюю панель вынесены:
1. Выключатель сети
2. Индикатор, кнопка и энкодер контроллера
3. USB гнездо для подключения чего нибудь с питанием 5 вольт.
5. Подсветка и выключатель подсветки.
6. Гнездо для подключения кнопки подачи сварочного тока.
Также можно отметить очень продуманную конструкцию установки электродов, а точнее стационарного электрода, но об этом чуть позже.
Компоновка внутри относительно свободная, сверху виден силовой трансформатор, правее вспомогательный для питания контроллера. Под силовым трансформатором находится блок питания 5 вольт.
Донором трансформатора судя по всему послужила микроволновка Мулинекс и я могу однозначно сказать что транс получился просто отличный, тихий, эффективный.
Вторичная обмотка намотана гибким проводом сечением 48мм.кв, уложено четыре витка.
Кроме основы сварочного аппарата товарищ дал еще разных сварочных лент примерно по метру каждого размера, светодиоды подсветки, медную пластинку и какие-то шайбы.
Лент было шесть, три стальные и три никелевые, кроме того ленты имеют как разную толщину, так и разную ширину.
Также здесь пригодились мертвые аккумуляторы, которые отлично подходят для экспериментов так как большей частью еще и разряжены в ноль.
Далее шли попытки сварки при разных настройках, но как потом стало понятно, я допустил ошибку, из-за чего аппарат больше грел место сварки чем варил.
Для начала попробовал стальные никелированные ленты, их варить проще всего. В двух вариантах из трех было все в общем-то нормально, но при большой толщине лента не хотела нормально привариваться.
Также заметил странный эффект, он хоть и не очень хорошо, но все же заметен на втором фото у среднего аккумулятора. Там три попытки сварки, соответственно должно быть шесть точек, но три точки заметны хорошо, а три почти не видны, причем все три малозаметные точки это след от стационарного электрода. Почему так, не знаю.
Вторым этапом шла никелевая лента, здесь в принципе была та же самая ситуация, тонкая и средняя варилась, а вот толстая только делала вид. Причем я пробовал несколько раз и в итоге просто прожег ленту, но нормально приварить не смог.
Причина стала понятна позже, я варил в неправильном режиме.
При сварке надо стремиться к большому току, но минимально возможному времени сварки, а у меня получалось почти наоборот. В итоге я просто грел ленту, она раскалялась, но нормально не приваривалась.
Слева направо разные режимы при разной толщине ленты, которые я пробовал.
В подтверждение этому при попытке сварить две ленты между собой я получил много дыма, но мало толка 🙂
Не, на самом деле в таком варианте ленты как раз сваривалась, но она так грелась что кусочек ламината, на котором я это делал, превращался почти в уголь.
Ниже три этапа, справа от ленты отпечаток на обрезке ламината, видно что при уменьшении длины импульса температура в точке сварки заметно снижается.
Далее просто ради интереса решил приварить кусочек никелевой ленты к плоскогубцам. И зачем я это делал… потом еле отодрал эту ленту.
Вот здесь кстати режим сварки почти оптимален, очень короткий первый импульс и увеличенный второй, для улучшения я бы советовал у первого импульса уменьшить мощность.
А вот это уже не сварка, а последствия случайного включения без нормально прижатых электродов. Целился чтобы приварить пару пластинок, но случайно нажал на выключатель и подал ток до того как прижал.
В итоге прожег насквозь ленту и повредил электроды, причем второй электрод повредил весьма заметно.
Конечно много кого заинтересует, а что вообще за цифры отображаются при настройках, например что означает режим 5/60/5/5/60.
Здесь все предельно просто, вообще значений шесть, но первое это номе ячейки памяти и его можно не учитывать.
А вот далее интереснее, например ниже осциллограммы четырех режимов
5/60/5/5/60
20/60/5/5/60
5/60/5/30/60
5/60/20/20/60
1. длительность первого импульса
2. мощность первого импульса
3. время паузы между импульсами
4. длительность второго импульса
5. мощность второго импульса
При этом время задается в полных периодах сетевой синусоиды и соответственно составляет 20мс, т.е. 5 в настройках это 100мс или 0.1с.
С мощностью еще проще, по сути она задается в процентах от максимума, ниже синусоида на сварочных контактах без нагрузки при параметрах 30, 50, 75 и 99.
Ну и конечно стало любопытно, какой ток развивает сварка в процессе, для измерения использовал клещи с режимом измерения пиковых значений.
На значении мощности 60% клещи ушли в перегрузку, прогнозируемый максимальный сварочный ток около 1000А.
Еще на начальном этапе меня раздражал тугой энкодер, а когда поставил плату в корпус и где-то начало немного затирать ручку, то это все превратилось в полный мрак. В итоге предложил товарищу заменить родной тугой энкодер на обычный, которые я использую, плюс убрать кнопку и задействовать вместо неё кнопку самого энкодера.
Сказано, сделано, родной энкодер и кнопку убрал, поставил обычный, вращается мягко, нажимается удобно, собрал, попробовал, оказалось поспешил.
Разобрал снова, вспомнил родственников того китайца который поставил этот энкодер, потому как он оказался обратным и направление вращения не совпало, сделал нормально, собрал.
В общем обычный нажимной энкодер гораздо лучше, рекомендую переделывать сразу.
Кроме того убрал родные стойки, которые имели длину около 8-10мм и поставил самые короткие пластиковые длиной 5мм, так и лучше и экран почти вровень с корпусом.
В лишнее отверстие товарищ сразу распечатал заглушку, но они пока у него дома.
Вот теперь перейдем к тестам сварки и оказалось что ключевых позиций две:
1. Стальная лента толщиной 0.1мм
2. Никелевая лента толщиной 0.2мм.
В первом случае надо было выяснить, не будет ли сварочник её прожигать. выставил почти минимальную мощность и стал пробовать.
Оказалось что этого даже маловато, а значит есть запас в минимальную сторону. Ниже результаты для режимов:
1. 1/35/5/1/35
2. 1/35/5/1/45
3. 1/35/5/1/55
4. 1/35/5/1/65
5. 1/35/5/1/75
6. 1/35/5/1/90
Лента нормально варится начиная примерно со второго-третьего режимов.
Приварил вторую ленту к плюсовому контакту и еще одну к минусовому используя режим 1/35/5/1/90, т.
е. минимально короткий импульс и почти максимальная мощность второго импульса.
Потом взял толстую никелевую ленту, её варить начал с последних настроек которые использовал — 1/35/5/1/90
1. 1/35/5/1/90
2. 1/35/5/2/90
3. 1/35/5/3/90
4-6. 1/35/5/3/90
Здесь пришлось увеличивать время второго импульса с 1 до 3, в последнем режиме варило отлично, лента не прожигалась, но приваривалась так что при попытке оторвать просто рвалась.
Результаты в виде макрофото
Теперь пришло время показать дополнительные возможности.
Сходу поставил светодиод в специально предназначенное место с применением специально распечатанного держателя. На фото увы не видно как он светит, но могу сказать, что как раз освещает место сварки, выключается отдельным выключателем.
Но возможно больше заинтересует опция сварки ленты, для этого есть медная накладка, устанавливаемся на стационарный электрод.
Принцип предельно прост, если надо сварить две ленты, например под углом или крестом, то кладем эту пару лент на пластину, прижимаем вторым электродом и подаем сварочный ток.
Для примера вынул стационарный электрод и сделал то же самое в обычном варианте, здесь сразу видна разница между сваркой.
В первом случае на пластинах только аккуратные точки, так как сварка идет насквозь по минимальному пути, на фото шесть одинарных точек сварки.
Во втором случае образуется петля большей длины и надо поднимать мощность, что приводит к повышенному нагреву и даже перегреву ленты. На фото две двойных точек сварки.
Единственное чем мне не очень понравился первый режим, электрод заметно прилипает к ленте, но это похоже я перестарался с током.
Ну и собственно все подопытные, которых теперь придутся куда-то утилизировать.
Предвижу вопрос, а из чего сделан сварочный кабель?
Чаще всего использую именно провод большого сечения, но обычно он довольно жесткий и здесь товарищ решил использовать специальный провод ПЩ, в данном случае сечением 4мм.кв.
Использовалось 12отрезков длиной по 206см, итого 24,75м.
4 витка, расчетное напряжение 3.83В, сечение соответственно 12х4=48мм.кв. Далее собранные в жгут провода изолировались при помощи мягкой термоусадки.
От себя скажу, что кабель реально очень мягкий, а сечение почти 50мм, позволило без проблем получить приличный ток в нагрузке.
У товарища остались обрезки сварочного кабеля, забрал себе для фото 🙂
Если расковырять, то видна витая конструкция, состоящая из большого количества мелких свитых жил.
А это фото трансформатора сразу после намотки, еще до установки в корпус, для понимания как это выглядело.
Могу сказать, что трансформатор получился реально отличный.
Кроме того товарищ сразу старался максимально снизить количество переходных участков, потому концы кабеля сразу запаяны в держатели электродов, в которые эти электроды вставляются, что дает возможность их смены.
Вот собственно и все. Выводы будут короткими, плата понравилась. Да, есть мелкие косячки, как например с тем же энкодером, да и непонятно зачем дали адаптер USB-UART, но в остальном удобно, практично, ну и похоже что довольно надежно.
По самому сварочнику вроде также все показал, надеюсь что было полезно и поможет сделать свое, удобное и надежное устройство 🙂
Самодельный аккумуляторный аппарат для точечной сварки, самодельный аппарат для точечной сварки с автоматом
Содержание В моей предыдущей статье я построил электрический скутер Trike, используя двигатели Hoverboard BLDC, контроллеры двигателей мощностью 500 Вт и 4 свинцово-кислотных аккумулятора. Я соединил четыре 12-вольтовые батареи последовательно, чтобы получить 48 вольт. Аккумулятор был слишком тяжелым и я также меньше контролировал его управление, к тому же свинцово-кислотные аккумуляторы не долговечны и плюс вам придется регулярно проверять уровень раствора электролита, т.к. у свинцово-кислотных аккумуляторов при высыхании элементы короткое замыкание, и это повредит всю электронику.
Вот почему я решил сделать свой собственный аккумуляторный блок на 48 вольт, используя литий-ионные аккумуляторные элементы.
Как вы знаете, каждый ионно-литиевый элемент имеет напряжение 3,7 вольта, а это означает, что вам нужно будет соединить много элементов последовательно, чтобы получить 48 вольт, а для увеличения тока вам также необходимо будет соединить элементы ионно-литиевой батареи параллельно. Таким образом, для выполнения этих последовательных и параллельных соединений у вас есть два варианта.
- Пайка
- Точечная сварка
Если вы выберете пайку, вы потратите много времени, а в процессе пайки вы можете повредить элементы, потому что никелевую полосу и батарею сложно спаять, так как для этого требуется больше тепла. Так вот, если долго прикасаться к паяльнику, высоки шансы повредить аккумулятор и тем более при пайке у вас никогда не получится аккуратных и чистых соединений, если вы не профи.
Если вы выберете вариант 2 nd , то есть точечную сварку, вы сможете легко выполнять последовательные и параллельные соединения, не прилагая больших усилий и не повреждая батареи.
С помощью аппарата для точечной сварки вы получите аккуратные и чистые соединения.
Прежде чем я объясню другие вещи, сначала несколько слов о спонсоре этого проекта аппарата для точечной сварки за помощь в приобретении необходимых компонентов и инструментов.
Спонсор Altium:
Altium Designer — самая надежная в мире система проектирования печатных плат. Altium Designer позволяет инженерам легко подключаться ко всем аспектам процесса проектирования электроники. Более 35 лет инноваций и разработок, направленных на действительно унифицированную среду проектирования, сделали ее наиболее широко используемым решением для проектирования печатных плат. С помощью Altium Designer вы можете создавать проекты печатных плат с помощью интуитивно понятного и мощного интерфейса , который соединяет вас со всеми аспектами процесса проектирования электроники. Направляйте его по-своему под любым углом, настраивайте задержку, толкайте, скользите и обходите быстрее, чем когда-либо.
Взаимодействовать и сотрудничайте с конструкторами-механиками, как никогда раньше, в фотореалистичной среде трехмерного проектирования. Если вы хотите начать работу с дизайнером Altium, вы можете нажать кнопку «Начать».
В этой статье вы узнаете, как сделать этот полуавтоматический аппарат для точечной сварки, используя трансформатор ручной микроволновой печи 2 и . При изготовлении этого аппарата для точечной сварки я столкнулся с некоторыми проблемами, которые исправил, и я на 100% уверен, что вы столкнетесь с теми же проблемами.
Во время моего первого теста я мог видеть только искры, они могут приваривать или не приваривать никелевую полосу к аккумулятору. Я был довольно сбит с толку и понятия не имел, как долго мне придется подключать электроды. Сварные швы были не в лучшем виде. Итак, в этот момент я решил добавить какую-то схему управления к моей машине для точечной сварки.
Я добавил схему управления и тогда все проблемы просто исчезли.
Мой тест 2 и прошел успешно, так как я устранил все проблемы и разработал собственную схему управления полуавтоматическим трансформатором для управления включением/выключением и длительностью времени. Я использую эти самодельные медные электроды, и я все еще доволен результатами, для профессиональных сварных швов вы можете заказать электроды хорошего качества. Вы можете видеть, что эти машины для точечной сварки работают отлично. Соединения достаточно чистые.
В этой статье я также объяснил, почему не использовать стальные или паяльные наконечники в качестве электродов для точечной сварки. Итак, вот мой аппарат для точечной сварки, и теперь я собираюсь объяснить, как сделать и как исправить все проблемы. Без дальнейших промедлений, давайте начнем!!!
Ссылки на Amazon:
Трансформатор для микроволновой печи
Медные электроды для аппарата точечной сварки
Проволока 16 мм
Никелированная лента для литий-ионных аккумуляторов
Mop Spot Walding Machines
Другие инструменты и компоненты:
Top Arduino Датчики:
Super Starter Kit для начинающих
цифровые осциллографы
.
сверлильные станки
*Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Я был бы признателен за вашу поддержку на этом пути!
Трансформатор для микроволновой печи для аппарата точечной сварки:
Недавно я купил этот ручной трансформатор для микроволновой печи 2 и примерно за 15 долларов. Трансформатор для микроволновой печи — лучший выбор для сборки самодельного аппарата точечной сварки. Этот трансформатор рассчитан на 220 В переменного тока и 50 Гц. При покупке трансформатора для микроволновой печи 2 nd убедитесь, что первичная обмотка не повреждена. Вы можете использовать цифровой мультиметр для проверки обмотки; если вы слышите звуковой сигнал, это означает, что первичная обмотка исправна.
Так же есть еще один комплект обмотки, это вторичная обмотка и мне эта обмотка не нужна. При разрезании вторичной обмотки будьте очень осторожны и не разрезайте первичную обмотку, иначе ваш трансформатор будет просто бесполезен.
Затем я начал снимать вторичную обмотку, серьезно это была единственная трудная работа, так как я должен был быть очень осторожным. Я использовал зубчатую пилу и болгарку. Вы можете использовать любые инструменты, но вы должны быть осторожны, вы не можете перерезать первичную обмотку. В любом случае, как-то я удалил вторичную обмотку. Затем я использовал 16-миллиметровый провод длиной 6 футов, вы можете сделать его 7 футов, если хотите провода немного длиннее, я использовал этот провод в качестве вторичной обмотки. Я также подключил эти провода синего цвета к первичной обмотке трансформатора для подачи 220 В переменного тока. Ваш трансформер должен выглядеть примерно так.
Вы видите два поворота на этой стороне и 3 поворота на другой стороне. Итак, базовая настройка нашего трансформатора почти завершена, провода 220Vac подключены, вторичная обмотка готова, теперь нам нужно подключить электроды. Но прежде чем я подключу электроды, я сначала проверю эту установку.
Этот первый тест был довольно простым, я просто подключил питание 220 В переменного тока и слегка коснулся двух концов вторичной обмотки, и я увидел искры.
Когда вы закончите эту базовую настройку, следующим шагом будет выбор электродов, я знаю, что медные электроды лучше всего, но я видел, как парни спрашивали о битах для паяльника. Итак, я начну с этих насадок для паяльника, и вы на практике увидите, почему эти насадки не годятся для точечной сварки аккумуляторов. Биты паяльника подключены, и 220 В переменного тока на первичной стороне трансформатора подключены. Проблема с этими битами заключается в том, что сами биты привариваются к никелевой полосе. Для практической демонстрации посмотрите видеоурок, приведенный в конце этой статьи.
Таким образом, паяльники или стальные биты не должны использоваться для точечной сварки батареи. Но вы можете использовать эти стальные биты для сварки металлических деталей.
Я заменил эти насадки для паяльника на самодельные медные электроды.
Теперь эта настройка является самой базовой, и большинство видео и статей объясняют большую часть работы, которой недостаточно. Вы узнаете об этом, практически увидев результаты, давайте приступим к тестированию этого самого простого аппарата для точечной сварки.
Аппарат для точечной сварки Первый тест:
Для тестирования моего аппарата для точечной сварки я собираюсь подключить две ионно-литиевые батареи параллельно. С этой базовой настройкой, не имеющей схемы автоматического отключения трансформатора, вам нужно быть очень осторожным и очень быстрым, потому что, если вы коснетесь электродов даже на 2 секунды, вы можете легко повредить литий-ионные батареи, а это то, чего вы действительно не делаете. хотеть.
Еще одна проблема с этой базовой настройкой заключается в том, что вам понадобится помощь другого человека, чтобы прижать никелевую полоску, чтобы получить хороший поверхностный контакт между батареей и никелевой полоской. Вы также можете сделать это в одиночку, но это определенно потратит много вашего времени.
В любом случае, вы можете видеть, что я могу выполнить сварку, никелевая полоса приварена к аккумулятору, но выглядит очень грязной, и это потому, что я не успеваю прижать другой электрод, и начинается ток течет. Когда я нажимаю на первый электрод, никелевая полоска плотно прилегает к поверхности батареи, теперь это идеальный момент, и когда я нажимаю на электрод 2 и , у меня не хватает времени, чтобы прижать никелевую полоску к батарее. поверхность. Как только я коснусь 2 -й электрод есть искры, но нет сильных сварных швов.
Для идеального сварного шва вам необходимо прижать оба электрода так, чтобы между свариваемыми поверхностями был прочный контакт. Это именно то, что я хочу. Но это невозможно без полностью автоматической или полуавтоматической системы управления.
Итак, для идеальной точечной сварки мне нужны две вещи.
- Я хочу включить трансформатор при нажатии на оба электрода. Для этого я могу использовать кнопку.
- Я хочу, чтобы мой трансформатор включался на несколько миллисекунд, а затем мог сам выключаться.

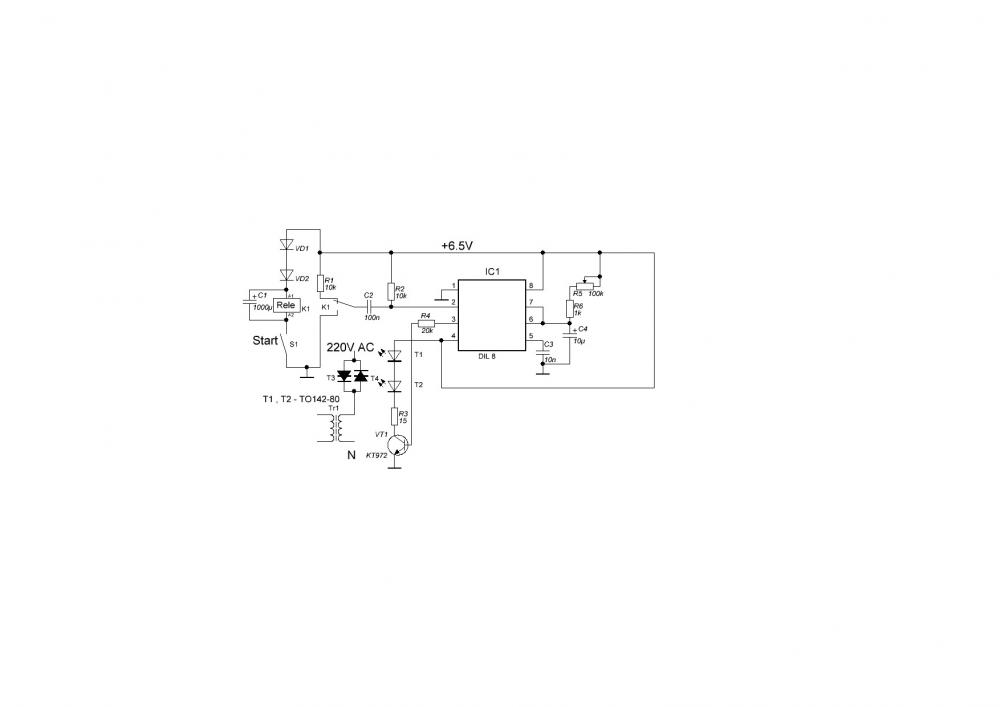

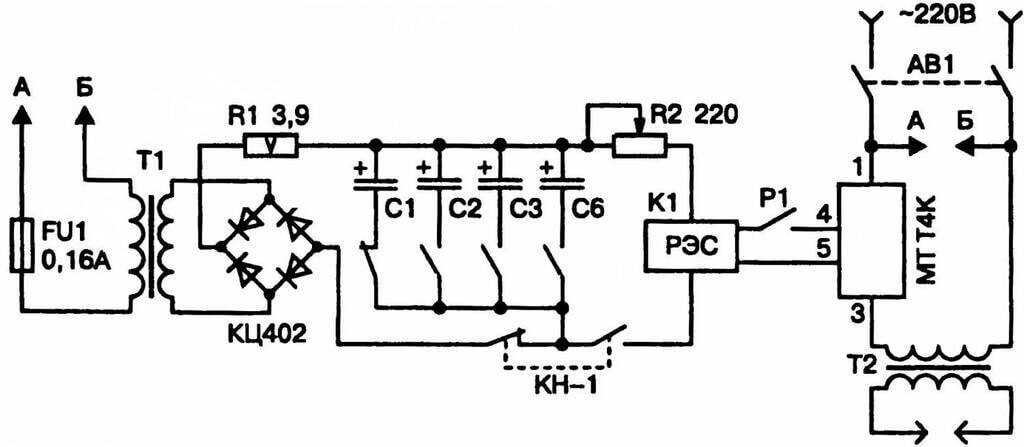

Моделирование точечной сварки и принципиальная схема:
Я разработал это моделирование для вас, ребята, чтобы вы могли легко понять, как на самом деле работает эта схема. Вы также увидите это в действии после того, как я объясню, как на самом деле работает эта схема. Я разработал это, используя программное обеспечение для моделирования Proteus, которое довольно популярно.
Загрузить Моделирование: моделирование точечной сварки в proteus
Позвольте мне воспроизвести симуляцию, чтобы вы могли легко понять, как на самом деле работает эта схема. Когда вся система включена, это означает, что провода 220 В переменного тока подключены, а источник питания 12 В постоянного тока подключен. Теперь, в этот момент, даже если вы коснетесь двух электродов, сварка не будет выполнена, поскольку один из входных проводов переменного тока трансформатора отключен с помощью реле 2.
Как вы можете ясно видеть, один провод от источника питания 220 В переменного тока напрямую подключен к первичной обмотке трансформатора. В то время как другой провод от 220Vac соединяется с другим концом первичной обмотки через это реле2. Прямо сейчас реле 2 выключено, поэтому трансформатор выключен, и в результате сварки не будет.
Реле 1 также выключено. Когда реле 1 находится в выключенном состоянии, оно заряжает конденсатор через этот источник питания 12 В. Ради этого моделирования я выбрал значение конденсатора 1000 мкФ, в то время как фактическое значение составляет 100 мкФ. Я практически проверил конденсатор на 100 мкФ, и он у меня сработал. Если вы используете провод другого калибра и другое количество витков, вам придется использовать конденсатор с другим номиналом. Вы можете начать с конденсатора на 50 мкФ; продолжайте увеличивать значение, пока не получите желаемый результат.
Этот конденсатор управляет временем включения реле 2. Как видите, положительная ветвь конденсатора соединена с общей ветвью реле 1, а другая ветвь конденсатора соединена с землей 12-вольтового источника питания.
GND источника питания 12 В также соединен с катушкой реле. В то время как другая нога катушки реле подключена к 12 вольтам через кнопку. С помощью этой кнопки мы можем включать и выключать реле1.
При нажатии кнопки реле 1 включается, и конденсатор начинает разряжаться, поскольку он использует свой заряд для питания реле 2. Когда конденсатор полностью разряжается, реле 2 выключается, и таким образом трансформатор может включиться только на несколько миллисекунд. Неважно, если кнопка будет нажата долго, сварки не будет. Вам нужно будет отпустить кнопку, чтобы зарядить конденсатор, и снова нажать кнопку, чтобы включить реле2. Я уверен, что вы полностью поняли, как работает эта схема.
Аппарат для точечной сварки Практическая демонстрация:
Я выполнил всю пайку. Это «нижнее» реле 1, к которому подключены кнопка и конденсатор. Это реле 2, «то, что слева», которое подключает и отключает 220 В переменного тока. Поскольку этот аппарат для точечной сварки работает с высокими напряжениями и токами, никогда не прикасайтесь к этим цепям и первичной обмотке трансформатора, так как это может быть очень опасно.
Никогда не выполняйте эти тесты в одиночку, если вы делаете это в первый раз. Наденьте защитные перчатки, и в конце все, что я хочу сказать, это то, что вы делаете этот аппарат для точечной сварки на свой страх и риск.
Наконец, я поместил все в эту коробку. Я уже поделился с вами результатами теста. Если вы хотите увидеть практически все, то посмотрите мой видео-урок, приведенный ниже.
Смотреть видеоруководство:
27 Дешёвый и простой в изготовлении аппарат для точечной сварки своими руками – самодостаточная жизнь большой кусок из вашего банковского счета. Если вы домашний мастер и делаете все ремонтные работы, то 9Самодельный точечный сварочный аппарат 0007
может значительно облегчить вам жизнь. Недорогой самодельный точечный сварочный аппарат поможет вам отремонтировать микроволновые печи, мелкую кухонную технику, пылесосы и различные электронные устройства. Точечная сварка позволяет создать определенную точку контакта сварного шва, не выделяя слишком много тепла.
Уменьшенное количество тепла позволяет проводить сварку в труднодоступных местах.
Сэкономьте немного денег, собрав свой собственный аппарат для точечной сварки , а затем сэкономьте еще больше денег, используя аппарат для точечной сварки своими руками для ремонта дома.
Другие похожие статьи, которые вам могут быть интересны: Самодельный горн для кузнечного дела , Столы для сварки своими руками , Самодельные молоты.
Быстрая навигация
1. Недорогой аппарат для точечной сварки своими руками
Воспользуйтесь этими подробными инструкциями по сборке аппарата для точечной сварки своими руками , который обязательно поможет вам во многих бытовых ремонтных работах. Ремонт предметов, которые у вас уже есть, с помощью точечной сварки своими руками также сэкономит вам деньги и принесет пользу планете.
Переработка полезных предметов помогает уберечь мусор от свалки и больше денег в вашем кармане.
Все проекты «сделай сам» предназначены для экономии ваших денег и/или переработки полезных предметов, и сварочный аппарат arduino spot не является исключением.
2. Схемы устройства для точечной сварки своими руками
Посмотрите это подробное видео на YouTube, чтобы узнать, как собрать недорогой аппарат для точечной сварки . Если вы хотите создать этот аппарат для точечной сварки, вы можете загрузить чертежи вместе с видео на YouTube.
Этот креативный дизайн делает этот набор одним из лучших бесплатных онлайн-планов для самодельного аппарата для точечной сварки. Проекты «сделай сам» могут быть веселыми, быстрыми и доступными, когда вы смотрите обучающие видео на YouTube, подобные этому.
3.
Аппарат для точечной сварки Самодельный аппарат для точечной сварки очень удобен в мастерской, и как только вы привыкнете к нему, вы будете удивляться, как вы обходились без него.
Маленькая, простая в изготовлении сборка своими руками точечная сварка r использует небольшое давление и много тепла для сплавления двух металлических деталей вместе. Сварной союз будет прочным и позволит вам ремонтировать и создавать многие другие предметы в домашней мастерской.
Самодельный аппарат для точечной сварки полезен во многих областях, в том числе в автомобилестроении, производстве металлической мебели, рукоделии, художественном оформлении, ремонте и строительстве дома. Подумайте обо всех творениях, которые вы могли бы построить и отремонтировать, если бы у вас был такой аппарат для точечной сварки.
Точечная сварка — один из старейших методов сварки, при котором два или более металлических компонента соединяются без использования какого-либо присадочного материала.
Вы можете построить этот небольшой, но мощный сварочный аппарат быстро и недорого.
4. Сварочный аппарат для точечной сварки своими руками
Сварщик для точечной сварки может помочь вам не только отремонтировать неисправную микроволновую печь, но и использовать детали старой микроволновой печи для сборки аппарата для точечной сварки . Воспользовавшись этими простыми инструкциями, можно переработать детали из старой микроволновой печи в удобный аппарат для точечной сварки сопротивлением.
5. Самодельный аппарат для точечной сварки электроники
Следуйте этим пошаговым инструкциям по сборке аппарата для точечной сварки своими руками , который пригодится для ремонта электроники. Инструкции на этом веб-сайте также содержат вторую часть, которая покажет вам, как создать контроллер для самодельного аппарата точечной сварки, чтобы вы могли создавать прочные сварные швы в деликатных местах.
6. Маленький самодельный аппарат для точечной сварки
Вот еще одна полезная идея по переработке компонентов старой микроволновки в небольшой самодельный аппарат для точечной сварки.
Самодельный сварочный аппарат может быть небольшим по размеру, но он обладает достаточной мощностью для постоянной сварки листового металла и быстрой пайки.
Используйте трансформатор от неработающей микроволновки и несколько других компонентов, чтобы создать этот мощный небольшой аппарат для точечной сварки.
7. Микроволновый трансформатор DIY Точечный сварочный аппарат
Это большой самодельный точечный сварочный аппарат , который обладает большей мощностью, чем ранее упомянутые самодельные сварочные аппараты .
Этот проект «Сделай сам» состоит из трех видеороликов, в которых рассказывается обо всех деталях сборки, но его стоит посмотреть. Готовый сварочный аппарат достаточно мощный, чтобы справиться с любым домашним проектом, а готовый продукт выглядит очень профессионально.
8. Самодельный аппарат для точечной сварки на батарейках
Зачем платить более 100 долларов за аппарат для точечной сварки arduino , если можно просто сделать один из них за небольшую часть стоимости? Сэкономьте деньги и получите нужный вам аппарат для точечной сварки, следуя этим бесплатным планам.
Это подробное видео на YouTube проведет вас через процесс сборки, чтобы вы могли очень дешево собрать аккумуляторную точечную сварку своими руками. Видео очень информативное и полезное для начинающих сварщиков.
9. Самодельный аппарат для точечной сварки на аккумуляторе
Если вы не хотите собирать аппарат для точечной сварки своими руками из переработанных деталей, подумайте о том, чтобы собрать его из набора, подобного этому. Этот набор для сварки и видео на YouTube сделают сборку очень простой, а готовый продукт очень полезным.
Этот комплект для точечной сварки доступен по цене и может быть быстро собран. С помощью этого небольшого и мощного аппарата для точечной сварки вы сможете завершить все сварочные работы и отметить их в своем списке дел.
10. Устройство для точечной сварки на батареях Arduino
Это идеальное устройство для точечной сварки на батареях своими руками, и его легко собрать, следуя этим инструкциям. Видео шаг за шагом проведет вас через сборку, а также есть изображения и письменные инструкции, которые покажут вам, как использовать этот diy arduino аккумуляторный точечный сварочный аппарат после того, как вы закончите его сборку.
Подумайте обо всех проектах, которые вы можете выполнить по дому с помощью нового сварочного аппарата, а затем приступайте к сборке сварочного аппарата с помощью этих подробных инструкций.
11. Самодельный аппарат для точечной сварки
Легкий самодельный аппарат для точечной сварки легко собрать из переработанных деталей и этих подробных инструкций.
Старый трансформатор от микроволновой печи и несколько других переработанных компонентов можно собрать вместе, чтобы создать новый самодельный аппарат для точечной сварки, который может выполнять небольшие сварочные работы.
Для изготовления этого самодельного точечного сварочного аппарата вам понадобится режущее полотно (ножовочное полотно), три МТ (трансформатора для микроволновой печи), молоток, дерево, медная трубка. Отремонтируйте сломанную электронику и создайте что-то новое с помощью этого полезного сварочного аппарата.
12. Аппарат для точечной сварки своими руками
Простая конструкция и точная регулировка усилия электрода являются частью этого аппарата для точечной сварки своими руками. Двойной импульс этого аппарата для точечной сварки своими руками обеспечивает лучшую зажимную способность, а ток можно регулировать в соответствии с задачей сварки.
Наглядные инструкции вместе с письменными инструкциями содержат все детали и меры предосторожности для этого проекта «Сделай сам».
13. Аккумуляторный блок для самостоятельной точечной сварки
Используйте эту идею, чтобы создать либо аппарат для точечной сварки с таймером, управляемым Arduino, либо контроллер для точечной сварки. Сварщик тот же, просто способ управления сваркой не является обязательным, поэтому вы выбираете тот, который лучше всего подходит для вас.
Небольшой размер и простая сборка делают его отличным помощником, который можно сделать за один день. Это недорогой проект «сделай сам», а готовый аппарат для точечной сварки «сделай сам» позволит вам создавать сварные швы в труднодоступных местах.
14. Аппарат точечной сварки своими руками для аккумуляторов
A Точечная сварка своими руками r для аккумуляторов легко собирается с помощью этих бесплатных инструкций. Письменные инструкции и графические схемы облегчают выполнение этого плана строительства. Некоторые компоненты для этого проекта «Сделай сам» можно приобрести в магазине «Долларовое дерево», что делает этот проект очень недорогим.
15. Вторичная микроволновая печь
Для сборки этого аппарата для точечной сварки своими руками была использована разобранная микроволновая печь, и вы можете собрать точно такую же с помощью этих бесплатных чертежей.
Также включены планы по созданию стационарной металлической рамы, чтобы сварочный аппарат оставался в одном месте. Он слишком большой и тяжелый для переноски, но идеально подходит для домашней мастерской.
Эти бесплатные планы сборки аппарата для точечной сварки своими руками включают письменные инструкции, иллюстрированные инструкции и видео. Процесс сборки прост для понимания, и, поскольку он перерабатывает старую микроволновую печь, вы сохраните полезный предмет на свалке.
Если вам нужен аппарат для точечной сварки для ваших домашних проектов «сделай сам», этот аппарат для вас. он может выполнять сварочные задачи, и его сборка не будет стоить вам слишком дорого.
16. Аппарат для точечной сварки на аккумуляторе
Этот аппарат для точечной сварки на аккумуляторе своими руками прост в изготовлении и идеально подходит для разовых сварочных работ.
Иногда у вас есть только один проект «сделай сам», для которого вам нужен аппарат для точечной сварки, и тогда он, вероятно, никогда больше не будет использоваться. Этот аккумуляторный точечный сварочный аппарат идеально подходит для разовой работы.
Если у вас есть проект, которым вы хотите заняться, но не хотите вкладывать большие деньги в аппарат для точечной сварки, обратите внимание на этот аккумуляторный точечный сварочный аппарат, сделанный своими руками. это быстро и легко построить, это не требует больших затрат, и это позволит вам построить этот специальный проект.
Аккумулятор, автомобильный соленоид и несколько медных гвоздей — вот большинство предметов, которые вам понадобятся для сборки этого аккумуляторного точечного сварочного аппарата. Вы можете собрать его и подготовить к использованию примерно за час.
17. Простой аппарат для точечной сварки
Этот аппарат для точечной сварки своими руками прост в сборке и использовании.
Это не сложная и сложная машина, но она эффективна.
В этом видео на YouTube показано, как собрать этот простой аппарат для точечной сварки с подробными инструкциями. Видеоинструкции ясны, точны и просты в использовании, так что вы не запутаетесь в процессе сборки.
Когда сборка аппарата для точечной сварки будет завершена, это будет эффективная машина, которую будут приветствовать в любой домашней мастерской. Это очень полезно при сварке листового металла, проволочной сетки или других металлических компонентов. Точечная сварка является одним из наиболее эффективных сварочных процессов и имеет широкий спектр применения для строительства и ремонта предметов в доме.
18. Мини-аппарат для точечной сварки
Вы можете узнать, как сделать мини-аппарат для точечной сварки своими руками, посмотрев это информативное видео на YouTube.
Этот самодельный проект перерабатывает некоторые компоненты бывшей в употреблении микроволновой печи и объединяет их с медной проводкой и батареей для создания мини-станка для точечной сварки. Это отлично подходит для всех тех небольших проектов по дому, которые требуют сплавления металлических компонентов.
Если вы хотите вывести свои проекты «сделай сам» на новый уровень и начать сплавлять металлы, начните с малого с помощью этого мини-аппарата для точечной сварки. Затем, когда вы увидите, как здорово иметь аппарат для точечной сварки в своей мастерской, ознакомьтесь с чертежами более крупных аппаратов для точечной сварки своими руками и соберите один из них для своей мастерской.
19.
Трансформатор для микроволновой печи Когда вы модернизируете свою домашнюю микроволновую печь, сохраните старую, чтобы создать самодельный точечный сварочный аппарат для вашей мастерской.
Микроволновые печи имеют трансформаторы, которые можно использовать для создания точечной сварки. Эти бесплатные планы покажут вам, как создать один для себя. И самое замечательное в использовании трансформаторов из старой микроволновой печи заключается в том, что они не дадут полезным предметам попасть на свалку. Если у вас дома нет старой микроволновки, ее можно купить в комиссионном магазине или на барахолке по очень низкой цене.
Точечная сварка использует электричество для сплавления металлических компонентов. Сплавленное соединение прочное и долговечное. Сварщик точечной сварки сплавляет металл в одном месте и делает это очень быстро, поэтому металл не нагревается.
Если вам нужно выполнить небольшие сварочные работы, точечный сварочный аппарат своими руками поможет вам выполнить их эффективно и недорого.
20. Аппарат для точечной сварки с автоматическим контуром
Точечная сварка безопаснее и эффективнее, чем другие виды сварки, а автоматический контур обеспечивает сварку в течение более длительного периода времени. Эти бесплатные планы строительства покажут все шаги по созданию Самодельный точечный сварочный аппарат .
Точечная сварка обычно используется, когда необходимо соединить один слой проволочной сетки, например, в прокладках, сетчатых экранах или металлических швах внахлест. Есть много вариантов использования точечной сварки своими руками в домашней мастерской.
Что делает точечную сварку столь привлекательной для домашних любителей и ремесленников, так это то, что большое количество энергии может быть доставлено в одну точку за очень короткое время. Точечная сварка выполняется быстро, эффективно и обеспечивает прочное плавленое соединение.
Изготовление аппарата для точечной сварки своими руками также сэкономит вам много денег.
Один из самых дешевых, которые вы можете купить, будет стоить 50 долларов, и это мини-станок для точечной сварки. Вы можете построить тот, который больше и стоит меньше. Ознакомьтесь с этими бесплатными планами и создайте один для своей мастерской.
21. Портативный аппарат для точечной сварки
Иногда сварщику необходимо обратиться к проекту «Сделай сам» , и этот портативный аппарат для точечной сварки всегда с вами.
Эти бесплатные планы покажут вам, как собрать высокопроизводительный аппарат для точечной сварки с суперконденсатором, способным генерировать ток от 200 до 400 А. У этого также есть двойной импульс, который достаточно мощен, чтобы создать прочный союз двух или более металлических компонентов.
Возьмите этот переносной точечный сварочный аппарат на улицу к машине, которую вы восстанавливаете, или к металлической мебели для патио, которую вы ремонтируете. он пойдет с вами, чтобы выполнить сварочные работы.
Эта портативная модель сможет сварить множество сварных швов до того, как она нагреется.
Просто подождите несколько минут, чтобы он остыл, а затем можно возобновить сварку. Это удобный маленький аккумуляторный точечный сварочный аппарат, который можно использовать дома. Он небольшой и легкий, но достаточно мощный для выполнения сварочных работ.
22. Самодельный аппарат для точечной сварки
Если вам нравится работать с металлом и создавать уникальные предметы, такой самодельный аппарат для точечной сварки станет для вас большим подспорьем.
Посмотрите это видео на YouTube, чтобы узнать, как сделать дешевый и простой в изготовлении аппарат для точечной сварки. Этот мощный и портативный аппарат для точечной сварки своими руками может справиться со всеми вашими металлическими изделиями как дома, так и в дороге.
Для работы с точечной сваркой не нужны специальные навыки, а швы будут прочными. Подумайте обо всем, что вы могли бы сделать, если бы у вас был только сварочный аппарат, а затем соберите этот дешевый и простой аппарат для точечной сварки своими руками и приступайте к делу.
С помощью этого аппарата для точечной сварки вы сможете создавать новые металлические предметы или ремонтировать сломанные металлические предметы.
23. Аккумуляторный точечный сварочный аппарат
Это отличный инструмент для домашней мастерской, к тому же он дешевый и простой в изготовлении. Этот мощный аккумуляторный сварочный аппарат для точечной сварки своими руками создает прочные сварные швы примерно в два раза быстрее, чем обычный сварочный аппарат.
Этот самодельный аккумуляторный сварочный аппарат идеально подходит для использования в автономных мастерских, поскольку для работы сварочного аппарата не требуется электричество. С помощью этого аккумуляторного точечного сварочного аппарата вы сможете сваривать листы железа, стали и нержавеющей стали толщиной до 0,1-0,0 мм.
Соединение тонких металлических компонентов прочным сварным швом, создаваемым небольшим самодельным аппаратом для точечной сварки, подобным этому. Он портативный и может использоваться в любом месте на вашей усадьбе или за ее пределами, так как он питается от батареек.
Подумайте обо всех проектах, которые вы могли бы реализовать в своем доме, если бы у вас был только точечный сварочный аппарат. Эти подробные планы бесплатны и покажут вам, как построить аппарат для точечной сварки своими руками, который вы будете использовать в течение многих лет.
24. Самодельный аппарат для точечной сварки

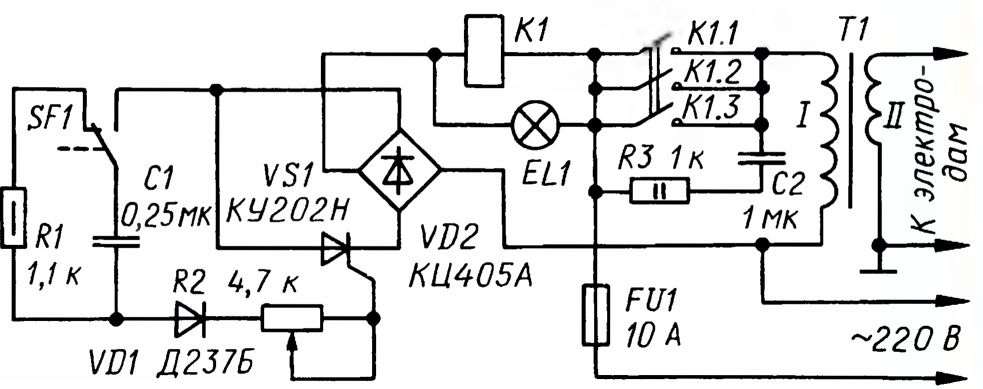

Вот аппарат для точечной сварки, который можно собрать без микроконтроллера. Отсутствие необходимости включать микроконтроллер позволяет сэкономить деньги и время.
Этот аппарат для точечной сварки своими руками без микроконтроллера будет работать так же хорошо, как и другие аппараты для точечной сварки, для создания прочного соединения между двумя кусками металла.
Его можно быстро, легко и дешево построить, и он прослужит долгие годы. Самодельный сварочный аппарат небольшой и портативный, поэтому его можно использовать в домашней мастерской или на улице. Везде, где необходимо выполнить сварочную задачу, этот аппарат точечной сварки справится с этой задачей.
Эти бесплатные чертежи содержат подробные инструкции и изображения, чтобы вы могли легко собрать аппарат для точечной сварки своими руками.
25. Высоковольтный конденсатор
Этот аппарат для точечной сварки своими руками питается от электричества 220 вольт и обеспечивает прочные и долговечные сварные швы. Создавайте прочные соединения между металлом, железом или сталью, чтобы вы могли изготовить что-то новое.
Подумайте обо всем, что вы могли бы изготовить, если бы у вас был аппарат для точечной сварки высоковольтных конденсаторов, подобный этому. Вы можете строить полезные вещи вокруг усадьбы и/или создавать металлические предметы для продажи и получения дохода.
Сварка также является высокооплачиваемой работой, и если у вас есть точечный сварщик, вы можете работать там, где требуются услуги сварщика, и получать доход. Всегда здорово, когда у тебя есть инструмент и навыки, которые позволят тебе зарабатывать деньги. Этот самодельный точечный сварочный аппарат прост и дешев в изготовлении, поэтому ваши инвестиции будут небольшими, но потенциальный доход большой.
Эти бесплатные планы включают как видео, так и письменные инструкции, так что вы сможете без проблем собрать этот аппарат для точечной сварки.
Точечная сварка — это навык, которому легко научиться, даже если вы никогда раньше не занимались сваркой. Это одна из старейших форм сварки, которая используется в автомобильной промышленности и в домашних мастерских, а также везде между ними.
26.
Аппарат для точечной сварки с литий-ионным аккумулятором Для использования этого самодельного аппарата для точечной сварки не требуется электричество. Этот мощный маленький сварочный аппарат питается от ионно-литиевой батареи и может работать везде, где требуется точечная сварка.
Идеально подходит для автономной усадьбы или мастерской. Он также отлично подходит для использования на открытом воздухе, где требуется изготовление или ремонт металла. Возможности использования этого самодельного аккумуляторного сварочного аппарата безграничны, и он просто необходим каждому домовладельцу.
Аккумулятор от автомобиля или газонокосилки будет генерировать достаточно энергии для этого Точечная сварка своими руками . Соединение двух кусков металла точечной сваркой выполняется быстро и эффективно. Союз создаст прочную связь между металлами, которая будет длиться бесконечно.
Точечная сварка не создает открытого пламени и не требует специальных навыков.
Эти бесплатные планы покажут вам, как сделать аккумуляторную точечную сварку своими руками, которую легко и дешево сделать и легко использовать.
27. Переработанный трансформатор для микроволновой печи
Вот отличная идея для сборки Самодельный аппарат для точечной сварки с использованием переработанных деталей. Эти бесплатные планы покажут вам, как создать полезный инструмент из чего-то, что больше не нужно, например, из старой микроволновой печи.
Большинство микроволновых печей имеют дверцы из закаленного стекла и внутренние поворотные столы, но эти стеклянные компоненты часто разбиваются. Остальная часть микроволновой печи, включая трансформатор, все еще в порядке и подлежит переработке. Эти бесплатные планы покажут вам, как извлечь трансформатор из микроволновой печи и переработать его в компонент аппарата для точечной сварки своими руками.
Если у вас в доме есть несколько сломанных металлических предметов или вы хотите построить какие-то металлические предметы, вам понадобится точечный сварочный аппарат.
