Озонатор своими руками. Как сделать озонатор своими руками: пошаговая инструкция

Как собрать озонатор в домашних условиях. Какие детали нужны для самодельного озонатора. Как правильно собрать схему озонатора. На что обратить внимание при сборке озонатора своими руками. Какие меры безопасности соблюдать при изготовлении озонатора.

Принцип работы озонатора

Озонатор — это устройство для генерации озона из кислорода воздуха. Принцип его работы основан на коронном электрическом разряде. При подаче высокого напряжения между электродами возникает коронный разряд, в результате которого молекулы кислорода O2 распадаются на атомарный кислород. Атомы кислорода соединяются с молекулами O2, образуя озон O3.

Основные элементы озонатора:

• Источник высокого напряжения (трансформатор)
• Электроды для создания коронного разряда
• Диэлектрик между электродами
• Вентилятор для подачи воздуха

Необходимые материалы и инструменты

Для изготовления простого озонатора своими руками понадобятся:

• Высоковольтный трансформатор (3-15 кВ)
• Алюминиевая фольга для электродов
• Стеклянная пластина в качестве диэлектрика
• Вентилятор 12В
• Провода
• Изолента
• Паяльник
• Мультиметр

Пошаговая инструкция по сборке озонатора

Шаг 1: Подготовка электродов

Вырежьте из алюминиевой фольги две пластины размером чуть меньше стеклянной пластины. Это будут электроды озонатора.

Шаг 2: Сборка коронирующего элемента

Наклейте электроды из фольги на противоположные стороны стеклянной пластины, оставив небольшие зазоры по краям. Стекло будет служить диэлектриком между электродами.

Шаг 3: Подключение проводов

Припаяйте или приклейте алюминиевым скотчем провода к электродам. Изолируйте места соединений.

Шаг 4: Подключение трансформатора

Подключите провода от электродов к выводам высоковольтной обмотки трансформатора. Будьте осторожны — напряжение опасно для жизни!

Шаг 5: Установка вентилятора

Закрепите вентилятор так, чтобы он продувал воздух через коронирующий элемент. Это обеспечит циркуляцию воздуха и вынос озона.

Меры безопасности при изготовлении озонатора

При самостоятельном изготовлении озонатора необходимо соблюдать следующие меры предосторожности:

• Работайте только с обесточенным устройством
• Используйте инструменты с изолированными ручками
• Не прикасайтесь к оголенным проводам и электродам
• Обеспечьте надежную изоляцию всех соединений
• Не включайте озонатор в помещении с людьми
• При работе с озонатором проветривайте помещение

Преимущества и недостатки самодельного озонатора

Изготовление озонатора своими руками имеет следующие плюсы и минусы:

Преимущества:

• Низкая стоимость по сравнению с промышленными моделями
• Возможность подобрать оптимальную мощность
• Понимание принципа работы устройства

Недостатки:

• Отсутствие гарантии и сертификации
• Возможные проблемы с надежностью
• Потенциальная опасность при неправильной сборке

Области применения озонатора

Самодельный озонатор можно использовать для:

• Очистки воздуха от запахов
• Дезинфекции помещений
• Обработки воды
• Удаления плесени и грибка
• Устранения запахов в холодильнике

Однако следует помнить, что озон токсичен при высоких концентрациях. Не используйте озонатор в присутствии людей и животных.

Часто задаваемые вопросы

Сколько времени нужно для очистки воздуха озонатором?

Время обработки зависит от объема помещения и мощности озонатора. Обычно достаточно 15-30 минут работы на 10-15 м2 площади. После обработки необходимо проветрить помещение в течение 30-60 минут.

Можно ли использовать озонатор постоянно?

Нет, озонатор не предназначен для постоянной работы. Его следует включать периодически для кратковременной обработки в отсутствие людей и животных.

Насколько безопасен самодельный озонатор?

При правильной сборке и соблюдении мер предосторожности самодельный озонатор относительно безопасен. Однако всегда есть риск поражения электрическим током или утечки озона. Будьте осторожны и не оставляйте устройство без присмотра.

Заключение

Изготовление озонатора своими руками — интересный технический проект, позволяющий создать полезное устройство для очистки воздуха. Однако необходимо помнить о потенциальной опасности и соблюдать все меры предосторожности при сборке и эксплуатации. При наличии сомнений лучше приобрести сертифицированный заводской прибор.

Как сделать озонатор воздуха своими руками

Суббота, 18 июля 2015 13:34

Климатическая техника все более активно входит в нашу жизнь. Благодаря ей, воздух в квартире становится чище, можно также изменить его температуру, создать нужный уровень влажности.

В общем, такая техника делает жизнь людей лучше и комфортнее. Различных приборов, влияющих на климат и состояние воздуха сейчас очень много, одним из них является озонатор воздуха

, возможно, не все знают о нем, но прибор весьма полезный.

У климатической техники, по сути, есть только один недостаток, она достаточно дорогая и далеко все могут себе ее позволить, тоже и с озонатором.

Всем хотелось бы, чтобы воздух в доме очищался от неприятных запахов, спор и грибков, а также различных форм бактерий, но купить его могут не все.

Однако выход есть, этот полезный прибор вполне возможно сделать самостоятельно. Для того чтобы соорудить озонатор своими руками, нужно понимать, как он работает.

Напряжение в нем подается на повышающий трансформатор. Он повышает его в десятки раз и подает на вентилятор.

Далее, оно уходит на излучатель, между его электродами проходит разряд, который модифицирует молекулы кислорода.

• В молекуле кислорода образуется третий атом, он и очищает воздух.
• Вентилятор создает поток воздуха, далее он проходит через пластины излучателя.
• Через вентилятор воздух попадает в прибор, благодаря чему наружу выводиться озон.

Подбору вентилятора нужно уделить особое внимание, ему не нужна слишком большая производительность, так как он не предназначен для создания воздухообмена в помещении, он не будет создавать в комнате дискомфорт своей шумной работой.

В самодельном озонаторе должен быть преобразователь напряжения, он состоит из семистора и неоновой лампы, также в приборе должна быть катушка индуктивности, излучатель и вентилятор.

Сделать преобразователь напряжения не очень трудно, но для этого потребуются навыки и познания в электротехнике и радиоконструировании, нужно будет самостоятельно сделать печатную плату и после сборки уметь правильно настроить устройство, если у вас нет таких навыков, лучше просто купить обычный диммер.

Если же вы обязательно хотите сделать устройство полностью самостоятельно, то можно приобрести журнал о радио и посмотреть там его схему.

После завершения работы с преобразователем, потребуется приобрести еще несколько деталей, и озонатор будет готов.

• Очень поможет катушка зажигания от Запорожца, сейчас конечно на таких машинах уже практически никто не ездит, но запчастей от него достаточно много, это не дефицит и стоят они дешево.

Можно также использовать катушку зажигания от Оки, нужны будут 2 пленочных конденсатора по 2 мфр. на 630в, а также высоковольтные провода с изоляторами. У проводов должны быть только силиконовые изоляторы, это крайне важно.

Излучатель этого прибора представляет из себя 2 пластины из алюминия толщиной 1 мм.

Они скрепляются между собой на расстоянии 2 мм, изолятором между ними может быть оконное стекло имеющее толщину 2 мм. Пластины скрепляются через изоляторы, нельзя, чтобы они соприкасались.

Для того чтобы их сделать, нужно вырезать 2 заготовки из стеклотекстолита, их толщина должна быть 3 мм.

Это будут внешние изоляторы излучателя. На одну из них нужно закрепить алюминиевую пластину размерами 80 мм на 80 мм, на нее нужно наложить стекло таких же размеров, с двух противоположных сторон закрепите более толстые и большие пластины размерами100 мм на 10 мм.

Они станут обрамлением для пластин излучателя и стекла. На эти полоски накладывается вторая пластина излучателя из алюминия, в качестве последнего слоя пирога подойдет вторая текстолитовая заготовка с толщиной 3 мм.

Стекло должно одной стороной лежать на изоляторе из текстолита, а между второй его стороной и контактом из алюминия должно быть расстояние 1 мм, там и пройдет коронный разряд необходимый для производства озона.

Остается только смонтировать корпус прибора и подключить детали. Для работы озонатора требуется сеть, преобразователь напряжения, на выходе должен быть конденсатор.

Поле напряжения подается на низковольтную обмотку катушки. Благодаря проводам высокого напряжения, ток направляется на второй конденсатор, а с него идет на излучатель.

В этой схеме обязательно должен быть вентилятор, он должен подавать воздух к излучателю, который устанавливается вертикально.

В целом, для профессионала, сделать озонатор своими руками не так трудно, но если вы не электрик с 4 группой допуска, то лучше озонатор самому не собирать, так как в приборе присутствует напряжение, могущее стать опасным для жизни.

Важно помнить, что никакой прибор, даже самый лучший человеческой жизни не стоит. Если новый озонатор стоит дорого, то можно купить уже бывший в употреблении прибор, либо пытаться обходиться без него.

Озонатор своими руками — инструкция по созданию озонатора

Для чего вообще делать озонатор и что это такое? Начнём по порядку. Озон – один из вариантов существования кислорода в природе, состоящий из соединения трех атомов. В нормальных условиях имеет вид газа голубого цвета. Был открыт голландским учёным-физиком М. ван Марумом в 1785 году в результате экспериментов по пропусканию через воздух электрических искр. Термин «озон» (греч. пахнуть) был предложен в 1840 году химиком из Германии X. Ф. Шёнбейном.

Свойства озона таковы, что при его распаде высвобождается большое количество активных молекул кислорода, пагубно влияющих на болезнетворные микроорганизмы, грибок, вирусы, способствующих скорейшему заживлению ран. Для создания озона в помещении были разработаны бытовые приборы – озонаторы.

Собирая озонатор своими руками, нужно помнить о том, что озон вырабатывается тремя способами:

• В случае пропускания через кислород O₂ мощного электрического разряда – самый простой и распространённый способ.
• В случае облучения O2 мощным ультрафиолетовым излучением.
• В результате синтеза в присутствии катализаторов – наименее распространённый метод ввиду дороговизны химических реактивов.

Содержание статьи

• Схема для изготовления самодельного прибора
  • Необходимые инструменты и материалы для создания бытового озонатора
  • Последовательность действий
• Полезные рекомендации, как правильно и быстро сделать озонатор
  • Важные нюансы сборки бытового самодельного озонатора
  • Правила монтажа прибора
• Меры безопасности при изготовлении озонатора для дома своими руками
• Чем отличается озонатор, изготовленный в промышленных условиях от самодельного прибора
• Плюсы и минусы самодельных бытовых озонаторов

Схема для изготовления самодельного прибора

На схеме

Название	Номинал	Кол-во	Примечание
VT1 Биполярный транзистор	КТ805АМ	1
VT2 Биполярный транзистор	КТ361А	1	Номинал с любой литерой
R1 Резистор	100 Ом	1	1–2 Вт
R2 Резистор	56 кОм	1
R3 Резистор	1 кОм	1
R4 Резистор	260 Ом	1
R5 Резистор	100 МОм	1
T1 Трансформатор	ТВС110ПЦ16(ТВС110ПЦ15)	1	С телевизора
У1 Умножитель напряжения	УН9/27–1,3	1	С телевизора
Умножитель напряжения (самостоятельная сборка)
VD2–VD5 Диод	КЦ105Г(7ГЕ350АФ)	4	С напр. до 8 кВ
C2–C4 Конденсатор	320 пФ	4	С напр. до 20 кВ

Необходимые инструменты и материалы для создания бытового озонатора

Из инструментов могут понадобиться паяльник с оловом и припоем, плоскогубцы, дрель с тоненьким сверлом, мелкий инструмент вроде ножика и пинцета.

Помимо розетки питания 220 В, понадобятся:

• преобразователь напряжения, схем для самостоятельной его сборки в интернете много, можно выбрать какой душа пожелает;
• индуктивная катушка;
• излучатель, посредством которого будет создаваться озон;
• корпус, дабы излучатель имел вид полноценного устройства, а также чтобы не влезть рукой или ещё какой частью тела, куда не стоит влезать.

Все перечисленные компоненты можно при желании собрать собственными руками, если есть навыки в радиотехнике.

Если не хочется возиться с преобразователем, в этих целях сойдёт диммер заводского производства. Как индуктивная катушка годится катушка зажигания от «Жигулей» или «Запорожца», её только нужно будет укомплектовать двумя конденсаторами ёмкостью 2мкФ на 630 вольт.

Для излучателя понадобятся следующие детали:

• две гетинаксовых пластины габаритами 100X100X3 мм;
• четыре гетинаксовые планки габаритами 100X10X4 мм;
• две пластины из алюминия 80X80X1 мм;
• стекло 80X80X2 мм.

Пластины служат наружными плоскостями. В центральной части находится стекло, поверх которого с обеих сторон располагаются изолирующие планки. Поверх них расположены алюминиевые пластины с клеммами. Получается конструкция с зазором между пластинами, где и будет создаваться озон за счёт коронного разряда. При сборке следует исключить контакт алюминиевых пластин между собой.

Также понадобятся провода высокого напряжения и изоляторы. Корпус собирается из имеющихся материалов либо покупается подходящего размера после проведения успешных испытаний прибора.

Последовательность действий

Прежде чем начать эксплуатацию собранного прибора, следует убедиться в его правильной работе. Во-первых, работающий прибор издаёт характерный звук работающего трансформатора, потрескиваниями. Второе – при работе в зазоре излучателя должно появляться слабое свечение голубоватого цвета. И третье – в воздухе должен стоять характерный запах озона.

При эксплуатации:

• Обрабатывая воздух в помещении, агрегат включается на 20–30 минут, причём необходимо покинуть помещение.
• По возвращению прибор сразу обесточивается, а комната проветривается.
• Запрещается применение озонатора во влажных помещениях, а также содержащих большое количество проводящей ток пыли.

Важно! Необходимо исключить доступ детей к озонатору.

Полезные рекомендации, как правильно и быстро сделать озонатор

Если нет опыта работы электриком и радиотехником – самой полезной рекомендацией будет сходить в магазин бытовой техники и купить озонатор заводской сборки. Если с навыками все не так плохо, то прежде чем собирать агрегат, следует ознакомиться с конструкцией уже готовых устройств, и взять готовую рабочую схему вместо изобретения велосипеда. Озонатор относится к приборам повышенной опасности, поэтому лучше учиться на чужих ошибках, чем на своих. Затраченное на ознакомление с готовыми, рабочими устройствами время окупится с лихвой.

Важные нюансы сборки бытового самодельного озонатора

Самым важным моментом является сборка излучателя. Необходимо грамотно подобрать изолирующие материалы, а также убедиться в том, что алюминиевые пластины излучателя не контактируют между собой, в противном случае может произойти короткое замыкание с вытекающими последствиями.

В обязательном порядке готовое устройство монтируется в прочный, не проводящий электричество корпус. Вопрос здесь стоит больше не об эстетике, а о безопасности эксплуатации озонатора.

Немаловажный нюанс – квалификация собирающего озонатор человека. Настоятельно не рекомендуется сборка подобных электроприборов дилетантом, в противном случае до оздоровления воздуха дело может не дойти – понадобится оздоравливать самого собиравшего.

Правила монтажа прибора

Монтаж осуществляется в такой последовательности:

• питание от сети;
• преобразователь напряжения с конденсатором на выходе;
• низковольтная обмотка катушки;
• по проводам высокого напряжения питание приходит на второй конденсатор, после чего на излучатель.

На вертикально установленный излучатель воздух подаётся принудительно посредством вентилятора.

Меры безопасности при изготовлении озонатора для дома своими руками

Как уже описывалось выше, сборка должна осуществляться квалифицированным специалистом, в идеале электриком с 4 группой допуска. Не следует пренебрегать общими требованиями безопасности:

• Не производить сборку устройства и монтаж отдельных элементов при включенном электропитании.
• Не пользоваться неисправным и неизолированным электроинструментом.
• Не допускать контакта с влажными поверхностями и элементами озонатора одновременно.
• Пользоваться штатным электроинструментом.
• Не использовать в качестве предохранителей так называемые «жучки», то есть нештатные предохранители кустарного производства.
• Убедиться в исправности и надёжности розетки и электропроводки.

Чем отличается озонатор, изготовленный в промышленных условиях от самодельного прибора

Отличия самодельных устройств от промышленных для каждого конкретного случая свои. Стоит начать с того, что озонатор заводской сборки изготовлен по определенной, обкатанной схеме и отвечает ряду требований касательно безопасности эксплуатации. Также он имеет заявленные параметры – потребляемая мощность, производительность, и снабжён чёткой инструкцией по эксплуатации, имеет гарантийный срок работы. Однако цена его может во много раз превышать стоимость использованных в самодельном устройстве элементов. И далеко не факт, что производительностью и надёжностью заводской прибор превосходит самодельный.

Плюсы и минусы самодельных бытовых озонаторов

Самым жирным плюсом при изготовлении самодельного устройства является его низкая по сравнению с заводским аналогом себестоимость. Иногда разница в цене может быть даже не в разы, а в десятки раз. Дальше – при грамотном подходе можно собрать экономичный в смысле энергопотребления, безопасный в эксплуатации и производительный прибор. Третий плюс – полная свобода в смысле дизайна. Можно собрать оригинальный, стильный и производительный прибор, единственный в своём роде.

Минусы – для сборки своими руками подобных устройств нужен богатый опыт работы и теоретические знания. Отсутствуют какие-либо заявленные параметры, все подбирается зачастую экспериментальным путём. Нет заводской гарантии и инструкции по эксплуатации – нюансы работы прибора также проверяются на практике.

Как сделать самодельный генератор озона

••• Игорь Александр/iStock/GettyImages

Ларри Парр

Озон полезен для уничтожения определенных типов бактерий и грибков и связанных с ними запахов. Многие люди устанавливают генератор озона в своих подвалах после утечки воды, чтобы предотвратить накопление плесени, грибка и грибка. Трансформатор, необходимый для изготовления вашего генератора озона, можно приобрести по разумной цене у производителя неоновой вывески, или вы можете купить недорогую неоновую вывеску и разобрать трансформатор.

Несколько раз сложите лист алюминиевой фольги, чтобы фольгу можно было поместить на дно литровой стеклянной банки. Фольга должна покрывать дно (внутреннюю часть) банки и выступать не менее чем на 2 дюйма по бокам.

Сложите лист алюминиевой фольги и накройте дно (внутреннюю часть) литровой банки так, чтобы фольга выступала не менее чем на 2 дюйма внутрь банки, как и в меньшей банке. Поместите меньшую банку внутрь большой банки. Алюминиевая фольга в каждой банке будет отделена стеклом меньшей банки.

Установите две вложенные банки на доску размером 2 на 2 фута. Снимите трансформатор с неоновой вывески и поместите трансформатор рядом с банками. Убедитесь, что один из проводов от трансформатора достаточно длинный, чтобы достать до дна большой банки, а другой — до дна меньшей банки. Если существующие провода недостаточно длинные, соедините дополнительный провод, чтобы удлинить их. Обмотайте стыки изолентой.

Прикрепите зажимы типа «крокодил» к концам проводов. Прикрепите один зажим типа «крокодил» к алюминиевой фольге внутри большой банки, а другой зажим прикрепите к фольге внутри меньшей банки. Убедитесь, что провода не соприкасаются. Если два оголенных провода (то есть без пластиковой изоляции) соприкоснутся, возникнет электрическая искра и может возникнуть пожар.

Подключите трансформатор и включите его. Генератор озона должен издавать потрескивающий звук, а если генератор находится в темноте, от него должно исходить голубоватое свечение. Ваш генератор может работать полный рабочий день и должен нормально работать не менее трех-четырех месяцев. Пока работает трансформатор, заменяйте алюминиевую фольгу каждые три-четыре месяца, и ваш генератор прослужит долгие годы.

Вещи, которые вам понадобятся

• Стеклянная банка на литр
• Стеклянная банка на пинту, которая помещается внутрь стеклянной банки на литр
• Алюминиевая фольга
• Трансформатор (минимум 3000 В / максимум 15 000 В)
• Провода
• Зажимы типа «крокодил»
• Деревянная доска 2 х 2 фута
• Изолента

Предупреждения

• Не используйте генератор озона в спальню, пока вы спите — вдыхание слишком большого количества озона может повредить ваши легкие. Держите два провода от трансформатора как можно дальше друг от друга, чтобы избежать короткого замыкания. Алюминиевая фольга из одной банки не должна касаться фольги из другой банки.

Статьи по теме

Ссылки

• Все, что вы всегда хотели знать об озоне

Предупреждения

• спальня, пока вы спите — вдыхание слишком большого количества озона может повредить ваши легкие .
• Держите два провода от трансформатора как можно дальше друг от друга, чтобы избежать короткого замыкания.
• Алюминиевая фольга из одной банки не должна касаться фольги в другой банке.

Об авторе

Ларри Парр уже более 30 лет работает профессиональным писателем-фрилансером. В течение 25 лет он писал мультфильмы для телевидения, от «Смурфиков» до «Человека-паука». Сегодня Парр дрессирует собак и пишет статьи на самые разные темы для веб-сайтов по всему миру.

Сделать генератор озона за 20 долларов.

Сделать генератор озона за 20 долларов.
Нужен дешевый озон? Вот экспериментальный генератор озона, основанный на легкодоступных деталях, который вы можете дешево собрать, чтобы очистить воздух вокруг вас или избавиться от сильных запахов. Я думаю, что последний понравится людям, которые выращивают экзотические травы в своих домах или живут во влажном климате, где плесень является проблемой.
Этот проект в целом работает хорошо, но результат зависит от используемых компонентов. Кроме того, это чистое экспериментальное устройство, поэтому вы строите его на свой страх и риск.

---

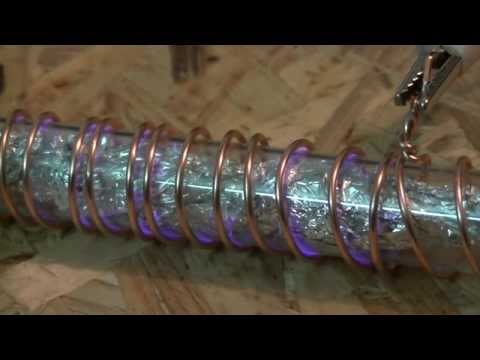

Этот проект генерирует озон с помощью коронного разряда. Это включает в себя создание электрического разряда высокого напряжения, а затем продувку воздуха мимо него. Когда воздух проходит через корону, молекулы кислорода временно разделяются на отдельные атомы кислорода, и когда они покидают корону, они начинают рекомбинировать обратно в кислород (O2) и озон (O3). Поскольку озон нестабилен, он легко отдает лишний атом кислорода всему, что его принимает, и это приводит к сильному окислительному эффекту, который может разрушить запахи и убить переносимые по воздуху вирусы и плесень.
Озон имеет очень короткое время жизни, обычно он снова превращается в кислород в течение часа.

---

Самый эффективный способ получения озона — коронный разряд. Чтобы создать управляемый коронный разряд, вы помещаете изолятор между двумя высоковольтными электродами. Без изолятора ток будет образовывать дугу между электродами и выделять некоторое количество озона, но также выделять много тепла. С установленным изолятором ток не может пересекать дугу напрямую, вместо этого заряд передается туда и обратно в стиле конденсатора, при этом заряд проявляется в виде фиолетового коронного разряда. Это требует использования переменного тока, и вы можете получить больше короны на меньшей площади, используя высокочастотный переменный ток

---

Очень распространенным методом производства короны в очень компактной форме является использование коронирующей пластины. Это кусок тонкой керамики или стекла с электродом на каждой стороне, который зеркально отражает другую сторону без какого-либо значительного перекрытия. Когда на электроды подается высокое напряжение, линия короны образуется в точках, где верхний и нижний электроды соприкасались бы, если бы изолятор не мешал. Такое расположение чрезвычайно эффективно, поскольку изолятор может быть очень тонким, что позволяет использовать гораздо более низкое напряжение, обычно от одного до двух киловольт на миллиметр.
Изоляционный материал должен выдерживать высокое напряжение, коронный разряд и озон, поэтому, как правило, это стекло или керамика, причем наиболее распространенным выбором является керамика. Электроды также должны выдерживать суровые условия короны и озона и в идеале должны быть из нержавеющей стали, а алюминий также вполне подходит.

---

Это пример типичной изготовленной коронной пластины. Нижний электрод зеркально отражен с обратной стороны, чтобы было минимальное перекрытие, а высокое напряжение подключается к пластине теми же пружинными зажимами, которые удерживают ее на месте.

---

Как видите, керамика очень тонкая, менее миллиметра. Одним из основных преимуществ керамических пластин является то, что они обладают очень высокой диэлектрической прочностью, что в основном означает, что они могут выдерживать гораздо более высокое напряжение без образования дуги.

---

Это результат эксперимента, который я провел с очень тонким ламинатом печатной платы с медными электродами, протравленными с обеих сторон. Он работал в течение нескольких часов, при этом корона заметно разрушала смолу, скрепляющую стекловолокно, пока внезапно не образовалась дуга. Когда пластина выйдет из строя, весь ток будет иметь тенденцию проходить через одну маленькую точку и вызывать много тепла в этой области.

---

В поисках подходящего тонкого изоляционного материала для изготовления дешевых коронирующих пластин мне совершенно не удалось найти тонкий керамический лист по доступной цене. Вместо этого я обнаружил, что стеклянные предметные стекла микроскопа довольно хороши при толщине около 1 мм. Я также попробовал большие слайд-крышки, которые были очень хрупкими толщиной 0,2 мм, но к ним было очень трудно приложить электроды, не сломав их, а также они вышли из строя при электрическом напряжении около 2 кВ.

---

Существует несколько вариантов расположения электродов, которые определяют количество линий коронирования и, следовательно, выходную мощность коронного разряда, хотя это также будет определяться выходным током вашего источника высокого напряжения.
Я показал два расположения электродов: желтая лента представляет нижний электрод, а синяя — верхний. Я еще раз упомяну, что не должно быть чрезмерного перекрытия, поскольку любое перекрытие будет просто пропускать переменный ток, как конденсатор, не создавая коронного разряда.
В приведенных выше конструкциях версия из двух частей создает две линии коронного разряда (одну верхнюю и одну нижнюю), в то время как расположение электродов из трех частей создает четыре линии коронного разряда. Однако сначала попробуйте простую версию с двумя электродами, так как ее намного проще сделать.

---

Я использовал самоклеящуюся алюминиевую фольгу для своего прототипа. Я начал с нанесения кусочка на половину стеклянной пластины, как показано выше.

---

Затем я использовал острый нож, чтобы обрезать и отделить концы с обеих сторон, чтобы не было риска дугового разряда по бокам стекла, если электроды были слишком близко к краю.

---

Затем я использовал нож, чтобы обрезать лишнюю фольгу, надрезав ее по стеклу. (Довольно приятное нарезное действие, которое я должен добавить.)

---

Затем я помещаю идентичный электрод на другую сторону, убедившись, что края точно выровнены с обеих сторон без слишком большого наложения.

---

К алюминию очень трудно прикрепить провода, поэтому я просто зачистил несколько тонких многожильных проводов и сформировал петли.

---

Затем приклеил их к электродам алюминиевой лентой. это должно быть достаточно надежным, так как ток очень низкий.

---

Самым простым источником питания умеренно высокого напряжения был комплект с холодным катодом, который продается для модификации корпусов ПК. Я купил свой на онлайн-сайте ebuyer в Великобритании, и он поставлялся с двумя довольно аккуратными 12-дюймовыми (300 мм) синими лампами с холодным катодом. 0073

---

Большинство этих 12-вольтовых источников питания с холодным катодом очень похожи внутри. Они имеют простой драйвер двухтактного трансформатора с обмотками обратной связи и высоковольтный выход, который обычно делится на два выхода с помощью последовательных высоковольтных конденсаторов, которые также служат для ограничения тока через каждую трубку.

---

Я отключил два выходных конденсатора, так как они мешали работе.

---

И подключил мою самодельную коронирующую пластину прямо через выход высоковольтного трансформатора.

---

При включении питания с обеих сторон, где встречаются электроды, должна появиться тонкая линия пурпурного венца. Если это всего лишь несколько пятен короны, вы можете попробовать повысить напряжение питания с 12 В до 14 В, хотя повышение может привести к внутреннему отказу высоковольтного трансформатора. Эти маленькие блоки питания не предназначены для работы с разомкнутой цепью, поэтому не давите на них слишком сильно.
В этот момент вы должны ощутить свежий запах озона, немного напоминающий хлорный отбеливатель (также сильный окислитель).

---

И вот готовый агрегат. В нем используется стандартный корпусной вентилятор на 12 В, который проталкивает воздух через корону и смешивает полученный озон с воздухом в помещении. Пластина короны прикреплена к вентилятору двумя кусочками переплетной ленты, обычно используемой для скрепления документов. Я вставил в него пустую стеклянную пластину, чтобы выровнять два кусочка, а затем приклеил их к вентилятору смолой. (Спасибо Адаму Аглионби за предложение по монтажу.) Было бы неплохо использовать правильный монтажный зажим, особенно тот, который также обеспечивает соединение с пластиной.
Я питал всю сборку от обычного линейного блока питания на 12В 500мА. Я намеренно использовал нестабилизированный источник питания, работающий не при полной нагрузке, чтобы попытаться немного поднять выходное напряжение для улучшения коронного разряда.
Он работает хорошо и вскоре заставляет сильный запах озона проникать в мою большую квартиру, что означает, что на самом деле вырабатывается слишком много озона для занятой площади. Выход можно приручить, если немного уменьшить напряжение. Вы должны быть в состоянии измерить выход озона, глядя на корону в темной комнате. Для низких уровней это может быть даже несколько небольших пятен здесь и там на пластине.
В качестве альтернативы вы можете включить устройство по таймеру, чтобы включать и выключать его в разные моменты в течение дня.

---

Я добавил резистор 100 Ом 1 Вт последовательно с вентилятором, который использовал, чтобы он работал тише за счет воздушного потока. Это необходимо только в том случае, если вы хотите использовать сборку в тихом месте, где свист вентилятора может вызвать раздражение.
Хотя это устройство использует высокое напряжение, оно работает при низком токе и высокой частоте, поэтому, если вы должны вступить в контакт со стороной высокого напряжения, это не очень опасно.
