Петля для антенны своими руками. Как сделать петлевую антенну для телевизора своими руками: пошаговая инструкция

Как изготовить петлевую антенну для телевизора из подручных материалов. Какие инструменты и материалы понадобятся для создания самодельной антенны. Как правильно рассчитать размеры антенны для нужного диапазона частот. Пошаговая инструкция по сборке петлевой антенны своими руками.

Принцип работы петлевой антенны для телевизора

Петлевая антенна представляет собой замкнутый проводник, изогнутый в форме петли. Принцип ее работы основан на явлении электромагнитной индукции — при попадании в петлю электромагнитных волн в ней возникает переменный электрический ток. Этот ток и является полезным сигналом, который передается в телевизор.

Основные преимущества петлевой антенны:

• Простота конструкции
• Легкость изготовления своими руками
• Компактные размеры
• Направленность приема
• Широкополосность

Петлевая антенна может эффективно принимать сигналы в метровом и дециметровом диапазонах. При правильном расчете и изготовлении она не уступает по качеству приема заводским моделям.

Необходимые материалы и инструменты

Для изготовления петлевой антенны своими руками понадобятся:

• Медная, алюминиевая или латунная трубка диаметром 8-24 мм
• Коаксиальный кабель 75 Ом
• Разъем для подключения к телевизору
• Плоскогубцы
• Ножовка по металлу
• Напильник
• Паяльник
• Линейка или рулетка
• Маркер

Важно правильно подобрать диаметр трубки — от этого зависит диапазон принимаемых частот. Для метрового диапазона подойдет трубка 12-24 мм, для дециметрового — 8-12 мм.

Расчет размеров петлевой антенны

Размеры петлевой антенны рассчитываются исходя из длины волны принимаемого сигнала. Формула для расчета:

• Длина петли = λ/2
• Ширина петли = λ/4

Где λ — длина волны в метрах.

Для расчета длины волны используется формула:

λ = 300 / f

Где f — частота сигнала в МГц.

Например, для 1 ТВК (49,75 МГц):

λ = 300 / 49,75 = 6,03 м

Длина петли = 6,03 / 2 = 3,015 м

Ширина петли = 6,03 / 4 = 1,51 м

Пошаговая инструкция по изготовлению петлевой антенны

1. Отмерьте и отрежьте трубку нужной длины согласно расчетам.
2. Придайте трубке форму петли, оставив небольшой зазор между концами.
3. Зачистите концы трубки от заусенцев напильником.
4. Подготовьте отрезок коаксиального кабеля длиной 15-20 см.
5. Зачистите один конец кабеля, разделив центральную жилу и оплетку.
6. Припаяйте центральную жилу к одному концу петли, оплетку — к другому.
7. Место пайки заизолируйте термоусадочной трубкой.
8. На другой конец кабеля установите антенный разъем для телевизора.

Настройка и оптимизация работы самодельной антенны

После изготовления петлевой антенны необходимо произвести ее настройку для получения максимального качества приема:

• Подключите антенну к телевизору и запустите поиск каналов.
• Поворачивая антенну в разных направлениях, найдите положение с наилучшим сигналом.
• При необходимости немного измените размеры петли для улучшения приема.
• Для усиления сигнала можно использовать металлический экран за антенной.
• Размещайте антенну как можно выше и дальше от источников помех.

При правильном изготовлении и настройке самодельная петлевая антенна обеспечит уверенный прием телевизионных каналов в заданном диапазоне частот.

Преимущества и недостатки самодельной петлевой антенны

Самостоятельное изготовление петлевой антенны для телевизора имеет ряд преимуществ:

• Низкая стоимость по сравнению с покупными моделями
• Возможность точной настройки под конкретные условия приема
• Простота изготовления из доступных материалов
• Компактные размеры
• Широкий диапазон принимаемых частот

Однако у самодельных антенн есть и некоторые недостатки:

• Меньшая надежность по сравнению с заводскими моделями
• Необходимость точных расчетов и соблюдения размеров
• Отсутствие усилителя сигнала
• Менее эстетичный внешний вид

Тем не менее, при правильном изготовлении самодельная петлевая антенна может обеспечить отличное качество приема телевизионного сигнала.

Альтернативные варианты самодельных ТВ-антенн

Кроме петлевой антенны, существуют и другие варианты самодельных антенн для приема телевизионного сигнала:

• Диполь — простейшая антенна из двух стержней
• Волновой канал (директорная антенна) — для направленного приема
• «Восьмерка» — антенна из двух петель
• Антенна из пивных банок — компактный вариант
• Зигзаг — широкополосная антенна сложной формы

Выбор конкретного типа антенны зависит от условий приема, необходимого диапазона частот и имеющихся материалов. Петлевая антенна является одним из наиболее универсальных и эффективных вариантов для самостоятельного изготовления.

Заключение

Изготовление петлевой антенны для телевизора своими руками — несложный процесс, доступный даже начинающим радиолюбителям. При соблюдении правил расчета и аккуратном исполнении такая антенна обеспечит качественный прием телевизионных каналов. Самодельная антенна может стать отличной альтернативой покупным моделям, особенно в условиях ограниченного бюджета или при необходимости быстрого решения проблемы с приемом ТВ-сигнала.

Как сделать петлю на антенну для телевизора

Главная » Статьи » Как сделать петлю на антенну для телевизора

Петлевая антенна своими руками

Изготавливают петлевой вибратор из алюминиевой, латунной, медной или стальной трубки диаметром от 8 до 24 мм. Радиус закругления трубки не имеет значения, а расстояние между осями противоположных сторон должно быть 65 — 70 мм. Трубку изгибают, заполнив ее песком и плотно закрыв отверстия. Вибратор прикрепляют к мачте.

Рис.1. Самодельная петлевая антенна(вверху), кабель снижения петлей (внизу)

Далее вибратор следует согласовать с кабелем снижения петлей (рис. 1 внизу). Размеры вибратора и петли зависят от принимаемого телевизионного канала. Если вибратор изготовлен из трубки диаметром 12 — 18 мм, его длина (расстояние между закругленными концами) для первого канала должна быть 276 см, а длина петли — 190 см, для последующих каналов соответственно 234 и 160, 178 и 125, 163 и 113, 151 и 104, 81 и 56, 77 и 53, 74 и 51, 71 и 49, 69 и 47, 66 и 45, 66 и 44.

Простейшая телевизионная антенна своими руками Самодельная 2-х элементная антенна

Вернуться на главную

www.freeseller.ru

Как сделать простую телевизионную ДМВ антенну своими руками

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Для просмотра телепередач в высоком качестве лучше всего подключать телевизор к кабельной сети. В условиях большого удаления от города альтернативой является антенна (тарелка) спутникового телевидения. Но бывают ситуации, когда этими вариантами невозможно воспользоваться. В таком случае можно сделать простую телевизионную антенну из подручного материала своими руками.

Если вы живете на удалении прямой видимости от телевизионной вышки, то для приема аналогового так и цифрового телевизионного сигнала вполне подойдет простейшая комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная телевизионная комнатная антенна предназначена для приема телепередач в диапазоне ДМВ (470–790 МГц), но при достаточно мощном сигнале удовлетворительно принимает и сигнал метрового диапазона (48,5–100 МГц, 174–230 МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую или металлическую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю». На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называю U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

ydoma.info

Как сделать антенну для телевизора

Рисунок 2. Схема принципа работы антенны

Чаще всего в диапазонах передачи радиоволн используется линейная поляризация волны. Она отличается комфортным формированием и приема с учетом ее размеров. От такой поляризации зависит качество сигнала при наличии переотраженных сигналов. При этом особенности поля увидеть и определить сложно, хотя они и присутствуют.

Изготовить такое оборудование можно при помощи обследования и измерения условий приема такого сигнала. На передачу радиоволн влияет вид поляризации волны, а также наличие отражающих зданий и предметов.

Примечание: Если вы смотрите аналоговое вещание, на каналах используются разные радиоволны. Одна может быть горизонтальной, другая – вертикальной. Таким образом ослабляются взаимные помехи между каналами.

Сведения о том, как сделать антенну для цифрового ТВ, представлена далее. Так же рекомендуем ознакомиться с IPTV программы Kodi, которые позволяют смотреть телевизионные каналы на компьютере.

Сделать антенну для телевизора своими руками

Для цифрового телевидения, достаточно аналогового оборудования. Для создания такого устройства можно использовать провод для телевизора. Для того потребуется:

1. Взять коаксиальный кабель и одеть на один его конец F коннектор и переходник для того, чтобы картинка проецировалась на экран.
2. На второй конец поместить центральную жилу провода (Рисунок 3).
3. Определитесь, на сколько миллиметров оголить центральную жилу, которая напрямую будет отвечать за качество каналов.
4. Чтобы определить частоту вещания цифровых каналов, найдя ближайшую вышку.

От того, насколько правильно вы осуществите расчеты и обрежете жилу зависит то, как будет работать антенна для цифрового ТВ, сделанная своими руками.

Рисунок 2. Схема принципа работы антенны

Как рассчитать антенну для сборки своими руками

Чтобы правильно рассчитать длину волны, потребуется использовать простую формулу (Рисунок 4):

λ=c/F

Здесь: λ (лямда) – указывает на длину волны.

C — скорость света (3–108 м/с).

F — частота передачи сигнала в герцах

Все правильно рассчитав, вы сможете самостоятельно настроить устройство на частоту передачи нужных каналов.

Рисунок 2. Схема принципа работы антенны

Как сделать простую антенну для телевизора

Поговорим о том, как сделать цифровую антенну для телевизора. Для начала сделайте четвертьволновый вибратор из ТВ-кабеля, для чего потребуется использовать частоту приема, которую можно рассчитать при помощи указанной выше формулы.

Приблизьте сопротивление четвертьволнового вибратора к 40 Ом. Воткните провод в цифровой ресивер цифрового телевидения, перед этим сделав F-разъем для соединения с антенной (Рисунок 5).

Рисунок 2. Схема принципа работы антенны

Защитите экран и внешнюю оболочку провода. Четвертьволновый вибратор нужно разместить горизонтально для идеального приема сигнала. Устанавливать такое устройство на улицу нельзя. Использовать ее можно только внутри дома. При этом, кроме самостоятельного приема телевизионного сигнала, это устройство может усиливать прием обычного ресивера.

Из банок

Изготовить оборудование можно из двух обычных пивных банок, телевизионного кабеля с сопротивлением 75 Ом. Учтите, что центральная жила, как и оплётка должны быть достаточно крепкими. Если хотите добиться качественного сигнала, кабель не должен быть слишком длинным. Также достаньте тремпель из дерева, несколько саморезов, изоленту и паяльник.

Рисунок 2. Схема принципа работы антенны

Вот инструкция, как сделать комнатную антенну для телевизора:

1. Подготовьте кабель, отмерив от одного конца 10 см и надрезав одну его часть в самом начале.
2. Снимите резину с небольшого участка, чтобы добраться до изоляции экрана.
3. Скрутите его в один виток.
4. На этом же конце кабеля очистите от резины скрытую жилу.
5. Присоедините штекер для подключения к телеприемнику на обратной стороне кабеля.
6. Соедините контакты с банками.
7. К одной из банок саморезом прикрепите скрученный экран.
8. К второй присоедините вытянутую жилу из провода (Рисунок 6).
9. Закрепите приемник на деревянной планке или швабре с помощью изоленты или скотча.

Примечание: Учтите, что для качественного сигнала, банки должны располагаться на одной оси. При этом специалисты рекомендуют располагать банки на расстоянии не менее 7 см, а поместить их можно как можно ближе к окну.

Теперь вы знаете, как сделать антенну для телевизора из пивных банок, но есть еще несколько способов воплотить задуманное. Так же рекомендуем ознакомиться со статьей о том, как из старого монитора сделать телевизор.

Из проволоки

Изготовить антенну можно даже из проволоки в виде цифры 8 (Рисунок 7). Чтобы осуществить это потребуется медная или алюминиевая проволока, размером от 3-х до 5 мм, используя пистолет для клея.

Как самому сделать антенну для телевизора из проволоки:

1. Отрезать 2 части проволоки, размером 56 см.
2. Завязать петлю на конце каждого отрезка.
3. Из проволоки создать квадраты и соединить их между собой петлями.
4. Припаять кабель к квадратам с помощью паяльника.
5. Припаять главную жилу к одному из каналов.

Главным условием является соблюдение между элементами расстояние в размере 2 см. Установить оборудование можно на крышке для воды при помощи клея. Размещать такой приемник можно без усилителя в любом месте.

Рисунок 2. Схема принципа работы антенны

Домашний HDTV девайс

Этот вариант будет самым качественным, но для него потребуется отдельно покупать согласующий трансформатор с 300 на 75 Ом. Чтобы изготовить антенну с его помощью можно использовать подручные средства:

1. Скотч.
2. Картон.
3. Острый нож.
4. Фольга.
5. Степлер.
6. Ножницы.
7. Фломастер.
8. Метр.
9. Клей.

Зарисуйте схему расположения всех частей. Вырежьте трафарет, сделав такие же из фольги. Обклейте картонку фольгой и сделайте рефлектор, размером 35 см, заклеив одну из сторон фольгой. Вырежьте два одинаковых треугольника, длиной 3,5 см, выдерживая дистанцию между фигурами и отдельными деталями рефлектора (Рисунок 8).

Рисунок 2. Схема принципа работы антенны

Приклейте элементы к прямоугольнику и засверлите отверстия под кабель телевизора. Далее, подключите трансформатор и вставьте кабель в штекер и наслаждайтесь просмотром телевидения.

soft-ok.net

Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

(3 оценок, среднее: 5,00 из 5) Загрузка…

sam-stroitel.com

---

Смотрите также

• Как выбрать смарт тв приставку к телевизору
• Как перевезти телевизор без коробки в машине
• Как переключить экран компьютера на телевизор
• Как подключить к телевизору телефон через аукс
• Как передать изображение с iphone на телевизор
• Как проверить на телевизоре камеру заднего вида
• Как перевести телевизор на цифровое телевидение
• Как из планшета сделать телевизор без интернета
• Как подключить второй телевизор к приставке билайн
• Как xbox 360 подключить к телевизору через тюльпан
• Как на телевизоре mystery настроить цифровые каналы

Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Рис. 1: Антенна из коаксиального кабеля

• Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
• Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
• Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.  Или изготовить более сложную модель в форме восьмерки.

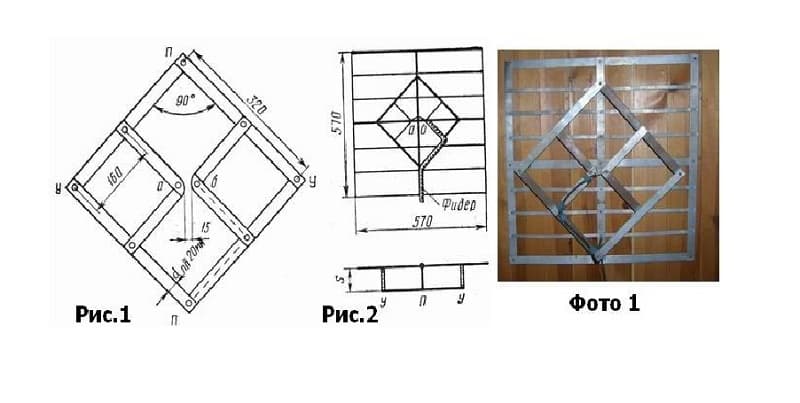

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

• Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
• Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Рис. 2. Оклейте дно коробки фольгой
• Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
• На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Рис. 3: сделайте восьмерку и зафиксируйте скотчем
• Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы
• Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
• Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель
• Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

• 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом диапазоне.

Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	В	Р	А	Ш
21-26	158	170	91	152
27 – 32	144	155	83	139
33 – 40	131	141	75	126
41 – 49	117	126	68	113
50 – 60	105	113	60	101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27 – 32	122	144	176	61	89	139
33 – 40	110	131	160	55	80	126
41 – 49	99	117	143	50	72	112
50 – 60	89	105	129	45	65	102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
3. Установите наружную антенну на деревянное основание;
4. Разделайте кабель и отделите оплетку в отдельный вывод;
5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

• Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
• Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

• Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
• Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
• К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
• Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
• Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

• Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
• Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Рис. 12: зачистите изоляцию на проводах
• Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
• Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. Рисунок 13: установите на доску проволочные элементы
• Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Рис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

• Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
• Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Рис. 16: согните проволоку
• Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Рис. 17: полудите концы оловом
• Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
• Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
• Установите антенну на основание и припаяйте к ней кабель. Рис. 18: подключите кабель к выводам
• Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

DIY: Как построить пассивную рамочную антенну с шумоподавлением (NCPL) упоминалось в ряде предыдущих постов. Эта антенна представляет собой самодельную версию имеющейся в продаже Airspy Youloop.

Отлично работает. И, да, ребята… строить весело.

Существует несколько конструкций петель, и чтобы отличить эту, я буду в дальнейшем называть эту петлю, как в заголовке выше: Антенна пассивного контура с шумоподавлением (NCPL) .

Прежде чем мы начнем строить, немного теории антенны…

Я не инженер и не эксперт по антеннам, поэтому я обратился к президенту и инженеру Airspy Юссефу Туилу, чтобы узнать, как именно работает эта пассивная петля. . Юссеф был парнем, который экспериментировал с несколькими конструкциями петель и в конечном итоге вдохновил меня на создание этой петли для сопряжения с его HF+ Discovery SDR и SDRplay RSPdx. «Главная характеристика этой петли, — отмечает Юссеф, — заключается в ее способности подавлять электрические помехи гораздо лучше, чем в более простых конструкциях петли». Понял! [См. схему контура ниже]

«Вторая характеристика этой рамочной антенны заключается в том, что это петля с высоким импедансом , что может показаться нелогичным. Это означает, что он может работать напрямую со многими приемниками с низким коэффициентом шума, чтобы смягчить потери из-за несоответствия импеданса.

Обратите внимание на резонансный лепесток около 4 МГц. Резонансная частота регулируется диаметром петли, паразитной емкостью кабеля и нагрузкой от трансформатора. Он оказывается именно там, где он нам нужен больше всего.

Трансформатор представляет собой 1:1 BALUN, который перекрывает весь КВ диапазон с минимальными потерями. Наш BALUN обычно имеет потери 0,28 дБ.

[…]Соединив центр этого внешнего экрана с землей линии передачи, вы эффективно уберете все электрические помехи. BALUN требуется для балансировки электрического шума, а не для адаптации импеданса.

[…]Если вы хотите повысить производительность в ОНЧ, ДВ и СВ, вы можете попробовать другое соотношение импеданса, но это убьет более высокие полосы».

Что делает эту петлю такой привлекательной (для меня), так это то, что она может быть построена из очень небольшого количества обычных деталей — действительно, у многих из нас уже есть все элементы в наших мусорных ящиках. Как следует из названия, это пассивный дизайн, поэтому он не требует источника питания, что невероятно удобно, когда вы работаете в портативном режиме.

В сочетании с SDR с расширенным динамическим диапазоном, таким как Airspy HF+ Discovery или SDRplay RSPdx, вы будете довольны широкой полосой пропускания этой антенны и свойствами шумоподавления.

Если вам не нужна эта антенна, Airspy продает собственную версию этой петли за скромные 35 долларов США.

Но сборка антенны — это весело, и вы можете настроить конструкцию, чтобы настроить производительность, поэтому давайте начнем:

• Длина* коаксиального кабеля для петли (см. примечания ниже относительно длины)
• Другой отрезок кабеля с заделкой на одном конце с разъемом по вашему выбору в качестве линии питания
• А BN-73-302 Широкополосный ферритовый сердечник с 2 отверстиями
• Достаточно магнитной проволоки с покрытием для восьми витков на БН-73-302
• Термоусадочная трубка или другое средство для закрытия и фиксации точки пересечения кабеля и балуна. (Возможно, вы сможете заключить эти точки подключения, например, в кожух из ПВХ или небольших электрических коробок)
• Изолента

• A Инструмент для зачистки кабеля, нож, и/или нож для коробок
• Паяльник и припой
• A Термопистолет (при использовании термоусадки)
• Немного терпения

*Примечание о длине кабеля петли: Мы с Владо сделали петлю из кабеля длиной 1,5 метра. Airspy Youloop поставляется с двумя ножками длиной 1 метр, которые в совокупности дают общий диаметр петли около 63,6 см.

Когда я впервые решил построить эту петлю, это было всего за день до поездки на побережье Южной Каролины, где я планировал немного заняться DX. У меня не было всех компонентов, поэтому я заглянул к своему приятелю Валдо (N3CZ). К счастью, у Владо были все необходимые компоненты, и он очень хотел помочь построить эту петлю. Как я уже упоминал в предыдущих сообщениях, Владо — потрясающий инженер и техник по ремонту, поэтому, когда я говорю «мы» построили его, я действительно имею в виду, что это сделал Владо! Но я мог бы сделать это сам.

На самом деле это очень простая сборка, с которой справится даже новичок, если он умеет пользоваться паяльником. требует терпения при правильной подготовке контурного кабеля. Не торопитесь, когда начнете, и вы будете в эфире через час или два.

1. Зачистите концы кабеля контура.

Несмотря на то, что тип и диаметр кабеля могут различаться, зачистите концы кабеля примерно следующим образом.
Чтобы было легче найти середину кабеля, мы заклеили концы лентой.

2. Сделайте отверстие в середине кабеля, чтобы присоединить выводы балуна к центральному проводнику.

Это самая сложная часть всей операции. Цель состоит в том, чтобы создать отверстие для подключения к центральному проводнику кабеля.

Вам необходимо открыть отверстие в середине кабеля,

1 отрезав часть внешней оболочки;

2 осторожно отделить и открыть экран;

3 копание диэлектрического сердечника и, наконец,

4 открывая центральную жилу кабеля

Попробуйте сделать отверстие достаточно большим для доступа к центральной жиле кабеля, но не больше. Не допускайте контакта каких-либо частей экрана с центральным проводником.

Когда вы дойдете до центрального проводника, оголите его достаточно, чтобы можно было закрепить его посередине и создать отверстие для припайки выводов балуна к обоим концам проводника.

Когда вы закончите этот шаг, ваш кабель должен выглядеть примерно так…

На фото выше обратите внимание, что экран полностью удален, диэлектрическая жила прорезана, и мы обрезали центральный проводник, оставив достаточно большой зазор для пайки.

3.  Сделайте балун 1:1

Возьмите BN-73-302 и с помощью магнитного провода с покрытием сделайте четыре обмотки с одной стороны и четыре с другой. Это должно выглядеть так:

У вас нет бинокулярного ферритового сердечника, как показано выше? Если у вас есть сломанный кабель с ферритовыми сердечниками, вы можете взломать его! Кликните сюда, чтобы узнать больше.

4. Подключите балун к линии питания.

У Владо в хижине случайно оказалась косичка BNC (он такой парень), поэтому мы отрезали и зачистили один конец, а затем подключили центральный проводник и экран к одной стороне балуна. Затем мы заключили балун в термоусадочную трубку, чтобы его было легче прикрепить к петле позже:

Конечно, вы также можете создать это соединение в небольшой коробке или коротком поперечном сечении из ПВХ. Есть несколько способов обеспечить это.

Юссеф также добавил следующее примечание о фидерной линии:

Для использования антенны NCPL без предусилителя рекомендуется, чтобы длина кабеля не превышала 10 метров. Прилагаемого 2-метрового кабеля Youloop [например] достаточно, чтобы уберечь антенну от магнитных помех компьютера или планшета, и он имеет очень низкие потери и паразитную емкость.

5. Подключите балун к коаксиальному шлейфу.

Для надежного соединения залудите обе стороны центрального проводника. Затем присоедините другой конец проводов балуна к каждой части центрального проводника, как показано ниже:

Обновление: Обратите внимание на схему контура в верхней части страницы, что провод заземления на выходном разъеме соединяется с экраном коаксиального контура на первичной стороне балуна. Я не помню, чтобы мы делали это в сборке, но я бы посоветовал вам сделать это. Это должно привести к еще более низкому уровню шума, хотя, по общему признанию, я очень впечатлен нашей производительностью без этого подключения. Спасибо тем из вас, кто указал на это несоответствие!

6. Закрепите соединение балуна/коаксиального кабеля.

Поскольку эта петля предназначена для работы в полевых условиях, убедитесь, что точка соединения балуна и коаксиальной петли надежна. Опять же, мы использовали несколько слоев термоусадочной трубки, так как она у нас была в лачуге.

7. Припаяйте и закрепите точку пересечения.

Затем создайте точку пересечения петли, просто присоединив центральный проводник одного конца кабеля к экрану на другом конце… и наоборот.

Прежде чем браться за паяльник, однако … если, как и мы, вы используете термоусадочную трубку для закрепления точки пересечения петли на следующем шаге, вам сначала нужно наденьте отрезок трубки на коаксиальный кабель , прежде чем спаять концы вместе. Владо, конечно, подумал об этом заранее… Я не уверен, что стал бы!

Не торопитесь, пропаяйте это соединение и сделайте его максимально прочным. Если вы припаяете его правильно и используете высококачественный кабель, как мы, точка пересечения будет на удивление прочной. Если вы используете более тонкий кабель, просто убедитесь, что соединение прочное, а затем используйте что-нибудь, чтобы сделать соединение менее склонным к разрыву — например, рассмотрите возможность герметизации отрезка полужесткой трубки вокруг этой точки.

Владо искусно добавил термоусадочную трубку вокруг точки пересечения, чтобы защитить и зафиксировать ее.

Готово!

Вот и все, ребята! Теперь вы готовы запустить петлю в эфир.

В зависимости от типа кабеля, который вы использовали для этой петли, вам может потребоваться или предпочесть какую-либо диэлектрическую структуру для поддержки петли, чтобы она сохраняла идеальную круглую форму. Моя петля довольно хорошо сохраняет свою целостность без опор. Я несколько раз поддерживал его леской/нитью с двух сторон (привязывая на 10 и 2 часа к петле). Кажется, это работает довольно хорошо.

В этой установке я просто использовал спинку кресла-качалки, чтобы держать антенну. Как видите, петля довольно хорошо сохранила свою форму.

Если вы хотите увидеть и услышать, как эта антенна показала себя в первый раз, ознакомьтесь с этим постом.

Если вы строите антенну NCPL, рассмотрите возможность поделиться своим проектом здесь, на SWLing Post! Принимая во внимание, что существует несколько способов построения этого цикла и, вероятно, еще больше оптимизаций для его улучшения или упрощения его построения, мы хотели бы увидеть ваши проекты и/или методы построения. Пожалуйста, прокомментируйте или, если хотите, свяжитесь со мной.

Большое спасибо моему хорошему другу Владо (N3CZ)   за помощь в этом проекте и за то, что он позволил мне задокументировать процесс, чтобы поделиться им здесь, в почте. Вам нужно радио? Владо врач!

---

Пожалуйста, поддержите нас через Patreon или наш Coffee Fund!

Благодаря вашей поддержке такие статьи становятся возможными. Спасибо!

Распространяйте любовь по радио

Как бесплатно сделать простую мощную рамочную антенну

В этом мире мало действительно волшебных вещей, которые практически бесплатны.
Эту AM-антенну, сделанную своими руками, лучше всего использовать на открытом воздухе, но вы можете заставить ее работать и внутри, каким-то образом изменив прокладку проводов. Он усиливает все слабые AM-сигналы, поэтому мощная местная станция может быть слышна по всему диапазону вашего AM-радио.

Вот что вам нужно:

• 100 футов или более изолированного провода любого типа, с которым вы можете легко работать
• Скрутка или застежка-молния или лента для сохранения формы спирали
• (2) зажима типа «крокодил» (продаются в большинстве магазинов электроники)
• (1) трех- или четырехфутовый заземляющий стержень (любой металлический стержень или труба диаметром ½ дюйма или больше)
• (1) регулируемый хомут для трубы, который крепится к металлической опоре

1. Сформируйте трехдюймовую катушку с семью витками. Придайте круглую форму завязкам или скотчу. Прилагаемый зажим типа «крокодил», показанный ниже, будет присоединен не менее чем к 60 футам антенного провода. Как правило, чем длиннее антенный провод, тем лучше, поэтому, если у вас есть антенный провод длиной 100 футов, это хорошо.

2. Другой конец (не показан) катушки будет подключен к заземляющему штырю, поэтому оставьте достаточно провода. Заземляющий кол можно вбить в удобное и безопасное место поблизости.

3. Для максимального приема протяните антенный провод перпендикулярно станции, которую вы хотите слушать. Это означает, что если вы рисуете воображаемую линию к станции, вы хотите проложить антенный провод под углом 90 градусов к этой воображаемой линии. Вы можете установить провод на любой высоте, но для безопасности рассмотрите восемь футов.

4. Очистите конец антенного провода (я использую нож или диагональные плоскогубцы) и прикрепите его к катушке. Вам действительно не нужны зажимы типа «крокодил», но это намного надежнее, чем скручивание проволоки вместе.

5. Наша антенна не работала на трубе, которую мы использовали, пока мы не отшлифовали ржавчину на небольшом участке под хомутом. Чего вы не видите, так это того, что грязь влажная. Это также важно, чтобы заставить землю работать. Если у вас сухая почва, вам, возможно, придется слить немного воды на землю, чтобы сделать почву более проводящей. Закрепите провод на зажиме.

6. Великий магический тест: Настройте радио на очень слабую станцию. Вам не нужен измеритель сигнала, но забавно наблюдать, как он регистрирует усиление. Перемещайте катушку рядом с радио, пока не услышите, что станция улучшилась. На самом деле вы не подключаете эту антенну к радио. Катушка усиливает сигнал, который индуктивно улавливается ферритовой антенной внутри радиоприемника. Станция 1400 кГц в нашем районе перешла от «нет различимого сигнала» к «полной мощности».
