Ремонт кабеля hdmi своими руками. Ремонт HDMI кабеля своими руками: пошаговая инструкция и советы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как отремонтировать поврежденный HDMI кабель в домашних условиях. Какие инструменты понадобятся для ремонта HDMI кабеля. Как правильно припаять новый разъем HDMI. Какие основные проблемы возникают с HDMI кабелями и как их диагностировать.

Содержание

Причины поломки HDMI кабелей

HDMI кабели часто выходят из строя по следующим причинам:

Механические повреждения из-за частых перегибов возле разъемов
Обрыв внутренних проводников при резких рывках кабеля
Окисление контактов из-за попадания влаги
Износ разъемов при частом подключении/отключении
Заводской брак

Чаще всего проблемы возникают в местах соединения кабеля с разъемами, так как эти участки испытывают наибольшую механическую нагрузку. Поэтому ремонт обычно заключается в замене разъема или восстановлении целостности проводников вблизи него.

Признаки неисправности HDMI кабеля

Как определить, что проблема именно в HDMI кабеле, а не в подключаемых устройствах? Основные признаки неисправности:

Отсутствие сигнала (надпись «Нет сигнала» на экране)
Периодическое пропадание изображения или звука
Искажения картинки, рябь, помехи
Отсутствие отдельных цветов в изображении
Проблемы возникают только при определенном положении кабеля

Если вы наблюдаете подобные симптомы, стоит проверить работоспособность кабеля на другом оборудовании. Также можно попробовать аккуратно подвигать разъемы — если картинка меняется, проблема точно в кабеле.

Необходимые инструменты для ремонта

Для самостоятельного ремонта HDMI кабеля вам понадобятся:

Паяльник с тонким жалом
Припой и флюс
Мультиметр
Острый канцелярский или монтажный нож
Кусачки и пинцет
Изоляционная лента или термоусадочная трубка
Лупа или увеличительное стекло
Новый разъем HDMI (при необходимости замены)

Учитывая миниатюрность проводников в HDMI кабеле, желательно использовать паяльную станцию с регулировкой температуры. Это поможет избежать перегрева и повреждения тонких проводов.

Пошаговая инструкция по ремонту HDMI кабеля

1. Диагностика повреждения

Перед началом ремонта необходимо определить место повреждения кабеля:

Внимательно осмотрите кабель по всей длине
Проверьте целостность изоляции, особенно возле разъемов
Подвигайте кабель в разных местах, наблюдая за изображением на экране
С помощью мультиметра проверьте целостность всех проводников

2. Разборка поврежденного участка

Если повреждение обнаружено возле разъема:

Аккуратно разрежьте внешнюю изоляцию кабеля на 3-4 см от разъема
Раскройте экранирующую оплетку
Отделите все внутренние проводники друг от друга

3. Пайка проводников

При обрыве проводников внутри кабеля:

Зачистите концы поврежденных проводов на 2-3 мм
Залудите зачищенные участки припоем
Соедините парные проводники и спаяйте их
Заизолируйте места пайки термоусадкой

4. Замена разъема HDMI

Если требуется замена разъема:

Отрежьте старый разъем
Разделайте конец кабеля, отделив все проводники
Припаяйте проводники к контактам нового разъема согласно цветовой маркировке
Припаяйте экранирующую оплетку к корпусу разъема

5. Изоляция места ремонта

После завершения пайки:

Тщательно заизолируйте все соединения термоусадкой
Восстановите экранирующую оплетку
Наложите несколько слоев изоленты поверх места ремонта

Советы по ремонту HDMI кабеля

Чтобы ремонт HDMI кабеля был успешным, придерживайтесь следующих рекомендаций:

Используйте качественный припой с содержанием серебра для надежности соединений
Не перегревайте проводники при пайке во избежание повреждения изоляции
Уделите особое внимание восстановлению экранирования кабеля
После ремонта обязательно проверьте работоспособность кабеля
При частых поломках лучше заменить кабель на новый качественный

Когда лучше заменить HDMI кабель?

В некоторых случаях ремонт HDMI кабеля нецелесообразен:

При множественных повреждениях по всей длине кабеля
Если кабель очень старый и изношенный
При необходимости удлинения кабеля
Если требуется переход на более новую версию HDMI

В таких ситуациях проще и надежнее купить новый качественный HDMI кабель подходящей длины и спецификации.

Профилактика повреждений HDMI кабеля

Чтобы избежать частых поломок HDMI кабелей, соблюдайте несколько простых правил:

Не перегибайте кабель под острым углом, особенно возле разъемов

Избегайте чрезмерного натяжения кабеля при подключении
Не дергайте кабель при отключении, беритесь за корпус разъема
Используйте кабельные органайзеры для аккуратной укладки
Защищайте разъемы от пыли, когда кабель не используется

Соблюдение этих простых правил значительно продлит срок службы ваших HDMI кабелей и сократит необходимость в их ремонте.

Можно ли своими руками сделать ремонт HDMI порта телевизора?

Этот разъем является популярным решением и используется на многих моделях современных телевизоров. Он предназначен для передачи высокочастотных сигналов и позволяет применять технику для просмотра видео высокого качества. Но иногда HDMI выходит из строя, из-за чего владельцы техники вынуждены заказывать ремонт телевизоров в Хабаровске. Дело в том, что самостоятельно починить упомянутый разъем достаточно проблематично. Хотя и возможно – при наличии нужных навыков и четкого понимания специфики функционирования ремонтируемых телевизоров.

Как понять, что нужен ремонт HDMI порта?

Если при подключении стороннего устройства к телевизору ничего не произошло, то с большой долей вероятности проблема в неисправности разъема. Чтобы наверняка в этом убедиться, необходимо выполнить несколько действий.

Для начала нужно попробовать подключить другое устройство через разъем HDMI. Если звук и картинка не появятся, то надо проверить состояние кабеля (лучше всего путем его замены). Если все эти манипуляции не привели к желаемому результату, то проблема связана с неполадкой ТВ и подразумевает необходимость дальнейшего ремонта телевизора.

Специфика ремонта зависит от особенностей повреждения и определяется путем диагностики. Иногда хватает визуального осмотра и составления соответствующих выводов. Иногда требуется мнение опытных мастеров. Второе случается гораздо чаще, а потому услуга профессионального восстановления функционала HDMI пользуется стабильным спросом.

Почему может потребоваться ремонт HDMI порта?

Поломка разъема может быть обусловлена разными обстоятельствами. Обычно речь идет о механических повреждениях микросхемы, возникающих после подключения к телевизору персонального компьютера. Используемый для обеспечения соединения шнур передает с корпуса ПК заряд накопленного статического электричества, который перетекает на телевизор. В результате этого происходит сгорание микросхемы, а разъем становится непригодным к использованию. Об этом обстоятельстве мало кто знает, а потому ремонт телевизоров вследствие такого события является частым мероприятием.

Впрочем, это не единственная возможная причина поломки и последующего ремонта HDMI порта. Иногда разъем можно сломать из-за банальной небрежности. Достаточно неаккуратно выполнить стыковку, и тогда элемент придется менять. И если предполагаемой первопричиной поломки является именно небрежность, то лучше отказаться от идеи самостоятельного ремонта телевизора. Слишком высока вероятность нанесения случайных повреждений пока еще работающим комплектующим ТВ.

Как осуществить ремонт HDMI порта самостоятельно?

Сначала нужно определить причину поломки. Если была повреждена микросхема, то следующим шагом станет определение ее типа. Есть два варианта схем – планарная и BGA. В первом случае заменить микросхему можно без особого труда, но только если есть инструкция и базовые познания в электронике. Во втором случаев обойтись подручными средствами точно не получится. Для замены BGA потребуется специальный инструмент. Поэтому понадобится звать мастера по ремонту телевизоров.

В некоторых ситуациях для восстановления работоспособности HDMI потребуется осуществить прошивку и установить требуемые параметры работы разъема. В особо неприятных случаях возможна поломка самого телевизора (например, при заводе входа в ЦП). При таком раскладе целесообразно сразу отказаться от самодеятельности и поручить ремонт техники сотрудникам сервисного центра.

Как долго длится ремонт телевизоров?

Время ожидания зависит от характера поломки. Если речь только о ремонте HDMI порта в Хабаровске, то процесс занимает не более полутора часов. При этом обслуживание ТВ часто производится прямо на дому у заказчика. Привозить технику на территорию СЦ не обязательно. Мастер сам приедет по указанному адресу и устранит все найденные неисправности.

Чтобы заказать ремонт телевизора, достаточно обратиться к нам любым удобным способом и договориться с менеджером о времени приезда специалиста. Далее останется дождаться мастера и получить качественное обслуживание на приятных условиях. Кстати, на результат работы предоставляется долгосрочная гарантия, поэтому сомневаться в надежности предлагаемого сервиса уж точно не стоит.

Как припаять разъем hdmi

Здравствуйте, друзья! Сегодня проведем ремонт кабеля HDMI своими руками и приведем советы по выбору нового кабеля. Стандарт HDMI давно и уверенно вошел в нашу жизнь и позволяет весьма удобно подключать компьютер к телевизору или телевизор к ноутбуку.

В чем особенность кабеля HDMI

Надо отдать должное, разработчики HDMI предусмотрели возможность «горячего» подключения, по распиновке кабеля HDMI 2.0 видим контакт «Hot plug detect». Так что формально ответить на вопрос «можно ли подключить HDMI на горячую?» можно ответить «Да, можно», но это при условии, что видео кабель HDMI сделан качественно, с малым сопротивлением заземляющей оплетки. В китайскихшнурах HDMI не всегда это реализуется – нужно проверять внимательно и не покупать тонкие кабели HDMI. Особенно этим страдает кабель HDMI метров 10 и выше.

Если Вы не уверены в качестве Вашего кабеля HDMI, то лучше отключите питание двух устройств, которые нужно соединить через кабель HDMI, потом подключите кабель, а затем можно включать оба устройства.

Распознавание источника сигнала при этом обычно происходит автоматически – может понадобиться настройка разрешения экранов и все готово – это большое достоинство стандарта HDMI.

А Вы знали, что производители устройств HDMI выплачивают лицензирующей организации по 4 цента за каждое устройство и 15 центов, если не указали логотип HDMI на корпусе устройства? Вот и я не знал.

Почему приходится проводить ремонт кабеля HDMI своими руками

Недостатком кабеля HDMI является достаточно слабый разъем. На фото ниже видно, что происходит с кабелем HDMI 2.0 при частой эксплуатации.

Видно, что под своим весом прямой разъем кабеля HDMI изгибается и перестает работать. Часто неисправность проявляется так: нет звука через кабель HDMI, пропадает изображение через кабель, а звук есть.

Сегодня посмотрим, что можно сделать, чтобы не покупать кабель HDMI, а отремонтировать старый кабель своими руками. Обычно разъем залит пластиком или резиновой субстанцией. Ее нужно аккуратно разрезать по шву скальпелем.

Снимаем корпус разъема HDMI и видим сразу общий провод на корпус разъема. Такое решение конечно не идеальное, но допустимое в дешевых китайских кабелях HDMI .

Снимаем металлический экран разъема HDMI, отщелкнув его.

На фото видно, что разъем буквально рассыпался при разборке.

Мелкий пластик — это разделяющая пластинка контактов внутри разъема. Если она вывалилась у Вас тоже, то легче просто не ремонтировать такой разъем, а купить и припаять новый разъем. Если пластинка у Вас осталась целая, то продолжайте ремонт кабеля HDMI дальше – нужно пропаять контакты разъема, потому как пайка на них часто трескается и сигнал пропадает.

Сборку разъема HDMI производим в обратном порядке. Корпус разъема одевается назад и закрепляется термоусадкой 25 мм.

Если Вам некогда ремонтировать кабель своими руками или нет в наличии, например, паяльника и флюса , то можно купить новый кабель HDMI – HDMI .

Советы по выбору нового кабеля HDMI

Вот несколько советов по покупке нового кабеля:

Совет 1 : Берите дорогой и качественный брендовый кабель HDMI .

Совет 2 : Если нет денег на бренд, выбирайте дешевый китайский кабель HDMI но желательно потолще – так будет больше вероятность хорошей заземляющей оплетки и нормальной толщины сигнальных жил.

Совет 3 : По возможности берите HDMI кабель с поворотным разъемом – если согнуть кабель в определенном положении, то он держит форму и не создает лишней нагрузки на разъем в устройстве.

Всем удачи. Мастер Пайки с Вами на форуме .

Несмотря на бурное развитие технологий, полностью отказаться от провода пока невозможно. По проводам подается питающее напряжение, кабели HDMI передают видеосигнал высокой четкости. Провод – это просто и надежно, но только до тех пор, пока он не поврежден.

Слабое место любого соединительного кабеля, в том числе HDMI – участок возле разъема. Постоянные перегибы способствуют повреждению проводников. Нарушение целостности токопроводящей жилы ведет к тому, что кабель приходится менять, хотя при необходимости его можно и спаять.

Стоит ли заниматься пайкой

Вопрос, как спаять HDMI кабель, многих поставит в тупик. Для чего паять? Гораздо проще зайти в ближайший магазин электроники и купить новый. Трудно не согласиться с подобным утверждением, тем не менее, можно представить массу ситуаций, когда пайка – единственный возможный выход. Например:

поблизости нет магазина электроники, что актуально для сел и небольших городов;
кабель HDMI проложен внутри стены, его попросту невозможно демонтировать, не затевая ремонт;

имеются два нерабочих кабеля HDMI их можно спаять в один;
нужен кабель большой длины, купить который нет возможности.

Это далеко не полный перечень случаев, в которых стоит взяться за паяльник, потрудиться и спаять HDMI с требуемыми параметрами.

Основные симптомы неисправности

Прежде чем разрезать, а после спаять, не лишним будет убедиться в том, что проблема именно в кабеле. Признаки неисправности HDMI могут быть разные.

Среди наиболее распространенных:

телевизор сообщает «Нет сигнала»;
отсутствует четкость изображения, по экрану «идет снег», гамма смещена в сторону одного из основных цветов;
вместо изображения на экране мозаика из цветных прямоугольников и полос;
отсутствует звук.

Все вышеперечисленное может свидетельствовать о проблеме со шнуром, но вовсе не обязательно. До того, как браться за инструмент, намереваясь спаять HDMI, надо убедиться в отсутствии других, как правило, элементарных неисправностей.

Причиной проблемы может стать разъем HDMI. Для начала надо его пошевелить, несколько раз вынуть и вставить обратно. Разъем, который в телевизоре также стоит осмотреть. Он редко выходит из строя, но все возможно. Не помешает лишний раз убедиться в том, что его не вывернули, стараясь вытянуть кабель, что он не забит грязью, или, что случается в семьях с детьми, пластилином.

Также не помешает временно сменить способ подачи сигнала. Отключить HDMI и подключить, к примеру, RCA. В крайнем случае, можно спаять тестовый кабель, используя подходящий коаксиальный кабель и разъемы «тюльпан» (хотя, чтобы припаять тюльпан к такому проводу, тоже потребуется время). Если изображение появилось, все понятно – причина в проводе, если же нет, проблема в телевизоре или в источнике видео.

Инструменты для работы

Убедившись в том, что причина неисправности кроется в кабеле HDMI, можно браться за исправление ситуации. Прежде всего, следует позаботиться об инструменте. Для работы понадобится не так уж и много: мультиметр, паяльник с острым жалом, к нему обязательно припой, монтажный или канцелярский нож, кусачки. Потребуется также изоляционный материал (изолента, термоклей для изоляции разъема или термоусадка для защиты соединений проводов встык).

Учитывая тот факт, что проводники в HDMI кабеле очень тонкие, не лишним будет обзавестись столиком для пайки, оборудованным лупой. За неимением такового, можно попробовать соорудить нечто подобное, используя струбцину, зажимы «крокодилы» и увеличительное стекло.

Спаять проводники кабеля не так и трудно, но до того, как браться за инструмент, надо определить, в каком именно месте нарушена целостность токопроводящей жилы. Единственный реальный способ это сделать – подключить кабель и методично перегибая его попытаться вычислить место неисправности. Если это не помогло, остается действовать наудачу.

Замена разъемов

Если обрыв находится около одного из коннекторов или принято решение заменить их оба, проводники нужно припаять непосредственно к выводам разъема. Идеальный вариант – в наличии разборный разъем, контакты которого можно спаять с соответствующими проводниками. Если такового нет, придется снять старый разъем HDMI и использовать его, пусть производитель и заявляет, что он одноразовый.

Для удобства работы коннектор HDMI лучше сразу же откусить. Острым ножом по клеевому шву разрезают его полимерную оболочку, снимают. Под ней находится сплошной слой термоклея, которым производитель зафиксировал и одновременно заизолировал проводники.

Тем же ножом снимают клей, оголяют контактные площадки. Если будет использован тот же кабель, сложностей не возникнет, нужно постепенно, ориентируясь по цвету изоляции спаять проводники один за другим.

Если задача состоит в том, чтобы спаять два кабеля в один, или используется коннектор от другого устройства, такой подход может не сработать. Проводники разных производителей, скорее всего, будут отличаться по цвету. Тут не обойтись без мультиметра. Методично прозванивая каждый проводник, надо выбрать нужные и со всей возможной аккуратностью спаять их.

После того, как все проводники будут спаяны, необходимо еще раз проверить правильность соединений с помощью мультиметра.

Даже если наружная изоляция разъема HDMI была снята крайне аккуратно, вряд ли удастся использовать ее повторно. Проще и надежнее залить место пайки термоклеем, дать ему застыть и позже, аккуратно тем же термоклеем сформировать тело нового разъема. Клей можно скрыть с помощью термоусадочной изоляции подходящего диаметра или замотать изолентой.

Соединение проводников

Другая ситуация – целостность HDMI нарушена примерно посредине или необходимо из двух коротких сделать один длинный кабель. Тут проще спаять кабели HDMI между собой, подпаивая проводник к проводнику.

Прежде всего, надо отрезать незадействованные коннекторы HDMI или разрезать провод в месте нарушения целостности токопроводящих жил. В результате получится два провода с разъемом на одном конце.

На местах разреза наружный слой изоляции снимается на расстояние 3-4 см. Под ней расположена оплетка экрана, армирующая нить и проводники, защищенные слоем фольги. Экран аккуратно расплетается и отодвигается к краю изоляции, его надо будет заново спаять! Он обеспечивает высокое качество сигнала HDMI и гарантирует отсутствие помех.

Сами проводники можно условно разделить на витые пары (сплетенные между собой провода) и одиночные жилы. Все они отличаются по цвету, но у разных производителей цветовая гамма варьируется, тут на помощь придет мультиметр.

Проще начинать работу с парных проводников. С провода снимается изоляция на 1-2 мм, надевается термоусадка, подходящего диаметра. Далее провода необходимо попарно спаять. По ходу работы с помощью паяльного фена выполняется усадка изоляционных трубок.

Готовые пары обматываются изолентой, чтобы не путаться. После этого надо спаять оставшиеся одиночные проводники. Для их изоляции также используются трубочки теплоусадочной изоляции. Полученный жгут обматывают изолентой.

Кроме токопроводящих жил, необходимо восстановить целостность и экранирующей оплетки. Для этого используется кусок плетеного экрана. Его надо спаять с экраном кабеля, плотно виток к витку намотать на место соединения проводов. Останется только спаять новый экран с обмоткой другой части кабеля. Чтобы придать шнуру HDMI завершенности, его изолируют. Это можно выполнить с помощью обычной изоленты.

Ремонт других видов соединителей

Затратив немного времени и сил можно самостоятельно спаять большинство соединителей, используемых в быту, к примеру, разъемы BNC под пайку. Данный вид разъемов применяется в телевизионных системах и системах видеонаблюдения. В продажу поступают, как комплекты Male + Female, так отдельно гнездо или штырь. Их спаять нетрудно. Центральный провод надо подпаять к контакту разъема, экран спаять с корпусом.

В компьютерной технике широко распространены ЮСБ разъемы. С их помощью подключаются практически все современные периферийные устройства. Заменить вышедший из строя соединитель несложно, в продаже готовые разборные штекеры, как стандартного размера, так и формата микро.

Умение пользоваться паяльником – полезный навык. Приложив совсем немного усилий можно запросто справиться с любым мелким ремонтом.

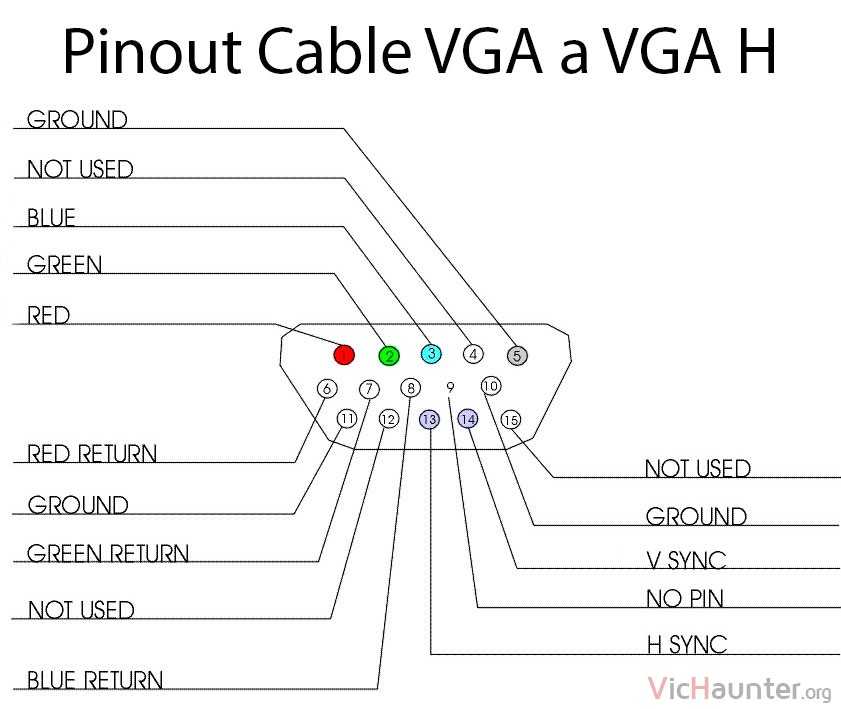

Поврежденные шнуры HDMI, VGA, соединительные провода блоков питания, зарядок мобильных телефонов, все это можно спаять. И тут дело не в экономии, большинство подобных соединителей и проводов не отличаются высокой ценой, это способ выйти из затруднительного положения, в случае если замену купить негде и некогда, да и просто возможность сделать что-то своими руками.
