Как правильно собрать щит учета электроэнергии на 220В. Какие элементы нужны для сборки щита. Как выбрать автоматы, УЗО, ОПС и счетчик. Пошаговая инструкция по сборке электрощита своими руками. Схема подключения элементов щита учета.

Основные элементы щита учета электроэнергии

Для сборки щита учета электроэнергии на 220В потребуются следующие основные элементы:

• Корпус щита (пластиковый или металлический)
• Счетчик электроэнергии
• Вводной автоматический выключатель
• Групповые автоматические выключатели
• УЗО (устройство защитного отключения)
• ОПС (ограничитель перенапряжений)
• DIN-рейка для крепления оборудования
• Нулевая и заземляющая шины
• Провода для соединения элементов

Правильный выбор этих элементов — залог надежной и безопасной работы электрощита. Рассмотрим подробнее, на что обратить внимание при выборе каждого компонента.

Выбор корпуса щита учета

Корпус щита учета электроэнергии выполняет защитную и эстетическую функцию. При выборе корпуса нужно учитывать следующие факторы:

• Материал изготовления — пластик или металл
• Способ монтажа — накладной или встраиваемый
• Степень защиты IP (защита от пыли и влаги)
• Количество модулей для установки оборудования
• Наличие прозрачной дверцы для снятия показаний счетчика

Для квартиры или дома оптимальным вариантом будет пластиковый корпус на 24-36 модулей со степенью защиты IP40-IP54. Металлические щиты лучше использовать в промышленных помещениях.

Выбор счетчика электроэнергии

Счетчик — это главный элемент щита учета. От его выбора зависит точность учета потребляемой электроэнергии. При выборе счетчика учитывайте следующие параметры:

• Тип счетчика — электронный или электромеханический
• Класс точности — 1.0 или 2.0
• Номинальный ток — 5-10 А
• Максимальный ток — 40-100 А
• Количество тарифов — однотарифный или многотарифный
• Наличие интерфейсов для передачи данных

Для частного дома или квартиры подойдет однофазный электронный счетчик класса точности 1.0 с номинальным током 5-10 А и максимальным 60-80 А. Многотарифный счетчик позволит экономить на оплате электроэнергии.

Выбор автоматических выключателей

Автоматические выключатели защищают электропроводку от перегрузок и коротких замыканий. При выборе автоматов учитывайте:

• Номинальный ток — от 6 до 63 А
• Количество полюсов — однополюсные или двухполюсные
• Тип характеристики отключения — B, C или D
• Отключающая способность — 4.5, 6 или 10 кА

Для бытовых потребителей подойдут однополюсные автоматы на 16-25 А с характеристикой C и отключающей способностью 4.5 кА. Для силовых линий используются автоматы на 32-63 А.

Выбор УЗО

УЗО защищает от поражения электрическим током при прикосновении к токоведущим частям. При выборе УЗО обратите внимание на:

• Номинальный ток — 16-63 А
• Ток утечки — 10, 30 или 100 мА
• Тип — электромеханическое или электронное
• Селективность — типы S и G

Для бытовых целей рекомендуется использовать УЗО на 25-40 А с током утечки 30 мА. Для влажных помещений ток утечки выбирается 10 мА.

Выбор ОПС

ОПС защищает от импульсных перенапряжений в сети. При выборе ОПС учитывайте:

• Класс защиты — I, II или III
• Максимальный разрядный ток — от 5 до 100 кА
• Уровень защиты — 1.5, 2.5 или 4 кВ

Для бытовых нужд рекомендуется применять ОПС II класса с максимальным разрядным током 20-40 кА и уровнем защиты 1.5 кВ.

Пошаговая инструкция по сборке щита учета

После выбора всех необходимых компонентов можно приступать к сборке щита учета электроэнергии. Для этого выполните следующие шаги:

1. Закрепите DIN-рейку в корпусе щита
2. Установите счетчик электроэнергии
3. Смонтируйте вводной автоматический выключатель
4. Установите УЗО и групповые автоматы
5. Смонтируйте ОПС параллельно вводному автомату
6. Установите нулевую и заземляющую шины
7. Выполните электрические соединения согласно схеме
8. Подключите вводной кабель к счетчику и автомату
9. Подключите отходящие линии к групповым автоматам
10. Проверьте надежность всех соединений

При выполнении электромонтажных работ соблюдайте правила техники безопасности. Если у вас нет опыта, лучше доверить сборку щита профессиональному электрику.

Схема подключения элементов щита учета

Правильное подключение элементов щита учета — важный этап сборки. Типовая схема подключения выглядит следующим образом:

1. Вводной кабель подключается к счетчику
2. От счетчика фаза и ноль идут на вводной автомат
3. Параллельно вводному автомату подключается ОПС
4. От вводного автомата подключение идет на УЗО
5. От УЗО запитываются групповые автоматы
6. К групповым автоматам подключаются отходящие линии

Все соединения выполняются проводом с сечением не менее 6 мм2 для силовых цепей и 2.5 мм2 для цепей управления. Важно правильно подобрать сечение проводов по допустимому току.

Проверка работоспособности собранного щита

После завершения сборки необходимо проверить работоспособность щита учета:

• Проверьте надежность всех контактных соединений
• Убедитесь в отсутствии короткого замыкания
• Проверьте работу счетчика электроэнергии
• Протестируйте срабатывание автоматических выключателей
• Проверьте работу УЗО нажатием тестовой кнопки
• Измерьте сопротивление изоляции проводов

Только после успешного прохождения всех проверок можно вводить щит в эксплуатацию. Рекомендуется составить акт о проведенных испытаниях.

Заключение

Сборка щита учета электроэнергии своими руками — ответственная задача, требующая определенных знаний и навыков. При правильном подходе к выбору комплектующих и соблюдении технологии монтажа можно собрать надежный и безопасный электрощит. Главное — не пренебрегать правилами электробезопасности и при необходимости обращаться к специалистам.

Как собрать щит учета электроэнергии 220в

Здравствуй, уважаемый читатель моего блога. Сегодня я расскажу, как собрать щит учета электроэнергии 220в. Вопрос  достаточно сложный и если вы не уверенны в своих силах, то лучше не беритесь за такую ответственную работу, так как ошибки здесь чреваты печальными последствиями в виде короткого замыкания и пожара. В конце данной статьи покажу схему, где вам все станет понятно.Какие либо неисправности в щите учета могут послужить причиной выхода из строя дорогостоящей электротехники,начиная от котлов отопления заканчивая светодиодными лампами.



И так приступим как понятно из названия (щит учета), данный щит служит для учета электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счетчик.

Выбор количества автоматических выключателей

Однополюсной автоматический выключатель

Но в первую очередь вам нужен сам ящик (щит) в который вы будете все устанавливать. Он подбирается исходя из количества автоматических выключателей («Автоматов»), а сколько их ставить это уже решать вам. Можно хоть на каждую розетку и выключатель поставить отдельный автомат. Но конечно это будет излишним. Лучше всего поделить розетки и освещение. То есть один автомат на освещение другой на розетки. Если потребление будет слишком большое то можно, например 2 комнаты подключить на одну пару автоматов

, а остальные комнаты на другую пару. Под словом пара я подразумеваю два автомата один на «свет» другой на розетки. Если какой либо прибор в доме потребляет больше 5 киловатт,  то его необходимо подключать отдельной линией (и соответственно отдельным автоматом). Это такие приборы как электроплита, электрокотел и т.п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме. На вводе так же желательно устанавливать двухполюсной автомат (двойной) а так же УЗО и ОПС, но об этом позже.

Выбор мощности автоматических выключателей

Различные автоматические выключатели

В предыдущей статье про замену проводки я вам уже рассказывал про выбор сечения проводов и что сечение 2.5мм²  идет на розетки, а 1.5мм² на освещение. Так вот

автоматы подбираются исходя из сечения проводки, что бы он мог отключиться до того как ваш провод начнет плавиться от перегрузки. Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 25А (ампер) а на 1.5мм²  мощностью 16А. Ниже приведу таблицу, на какое сечение какой автомат рекомендуется ставить и какова максимальная нагрузка у такого провода:

Сечение медных жил проводов, кв. мм	Допустимый длительный ток нагрузки для проводов, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной(220В) нагрузки КВТ	Характеристика бытовой нагрузки(220В)
1.5	19	10	16	4,1	Освещение и сигнализация
2.5	27	16	20	5,9	Розеточные группы и электрические полы
4	38	25	32	8,3	Водонагревате-ли и кондиционеры
6	46	32	40	10,1	Электрические плиты и духовые шкафы
10	70	50	63	15,4	Вводные линии



Что такое УЗО и зачем оно нужно?

Устройство защитного отключения (УЗО)

Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО. УЗО — это устройство защитного отключения, предназначенное для защиты от утечек тока. В нашем  случае под утечкой тока подразумевается электричество, которое проходит мимо электропроводки и электроприборов. Задача этого прибора обнаружить эту утечку и отключить питание. Простыми словами если вы возьметесь за 2 оголенных провода то устройство отключит ток до того как вы почувствуете удар током, но это в теории))). Так же в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов что и автоматы(10А,16А,25А и т.д).  А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины, перетерлась изоляция провода (Фаза)

в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут  ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых  будет полезно данное устройство, но думаю это излишне. Полагаю, вы уже выбрали для себя, будете, ставить его или нет.

ОПС  что это и для чего?

И так продолжим разбирать сборку щита учета электроэнергии на 220В. Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления. В щит устанавливается параллельно вводного автомата (далее на схеме будет  показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие  чего отключается  вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает  на заземление.  Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной  автомат только за место «флажка» выключателя на нем находиться индикатор рабочего состояния (когда он зеленый значит, прибор исправен если красный, то он вышел из строя). Если вы подключаете  к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C»,«D».

Класс «B»

Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от  ударов молний и  перенапряжений.

Класс «С»

Монтируется  в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.



Класс «D»

Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».

Выбор счетчика

Что бы собрать щит учета электроэнергии на 220В вам не обойтись без счетчика. Счетчики бывают  электромеханические и электронные. Электромеханические счетчики имеют механический механизм отсчета, конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на  табло.

Механический счетчик

Электронный счетчик имеет жидкокристаллический дисплей,  на котором выводятся показания.  Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети  или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Так же много моделей оснащены функцией дистанционной передачи показаний.

Так же счетчики подразделяются на однотарифные и двухтарифные. Однотарифные  счетчики считают электроэнергию по одному тарифу, то есть по дневному и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик  считает  электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Электронный счетчик

Класс точности- это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит  заострять внимание.

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются  также как автоматы и не требуют специально отведенного места для себя.

Выбор щита

После того как вы определились со всем вышеизложенным (автоматы, УЗО, ОПС, счетчик), пришло время выбрать ящик для всего этого. А именно исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в котором вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны,  так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Виды щитов

Ну и последнее что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.



Таблица степени влагозащиты.

Сборка щита

Сборка щита



Ну, вот мы постепенно подошли к самому главному ответу на вопрос: Как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах. И так первое с чего мы начнем это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод  из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль»   из ВА идут на счетчик, а из счетчика на УЗО. А из УЗО проводом «фаза» подключаться все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной либо перемычками из провода 6мм².

Осталось подключить только ВА «питающим» проводом. По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий либо коричневый это «ноль», белый либо красный это «фаза», желто-зеленый это заземление. А вот сама схема сборки:

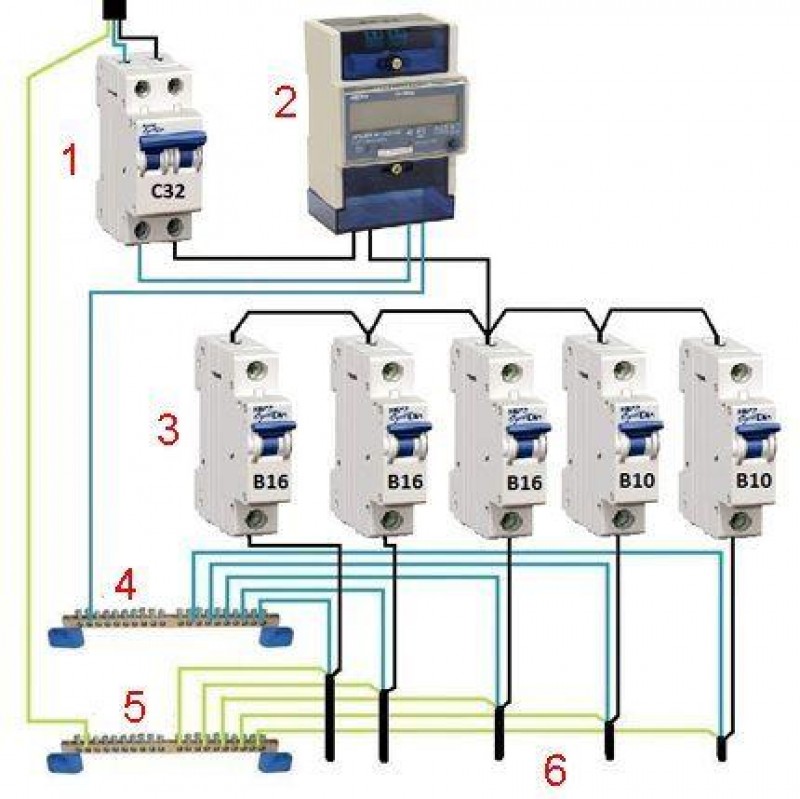

Схема сборки щита с УЗО и ОПССхема сборки щита без УЗО и ОПС

Ну, вот в принципе и все что хотел сказать. При затягивании контактов на автоматах затягивайте их с максимальным усилием (если затяните не достаточно со временем контакт «прослабнет» и начнет греться, со всеми вытекающими последствиями). Спасибо за внимание Удачного вам ремонта!
