Солнечная батарея из старых транзисторов: полезное применение вместо утилизации

Популярность солнечных батарей во многом обусловлена возможностью получения бесплатной электроэнергии. Тем более что затраты на приобретение панели можно свести к нулю, самостоятельно изготовив ее из подручных материалов. Это могут быть, например, транзисторы от старых радиоприемников и ТВ, которым не осталось места в современном мире. Немного терпения и четкое понимание процесса – и в вашем распоряжении окажется эффективная солнечная батарея из транзисторов, которую можно подключить к бытовым устройствам низкой и средней энергоемкости.

Общий принцип действия солнечной батареи

Физический закон, положенный в основу действия солнечной батареи, — внутренний фотоэффект на так называемом p-n переходе. Так называют возникновение в полупроводниковом элементе новых носителей электрического заряда в процессе поглощения световой энергии – электронов или дырок. При этом первые концентрируются в n-области, а вторые – в р-области, и между ними возникает электродвижущая сила, обозначаемая аббревиатурой ЭДС.

При подключении внешней нагрузки под воздействием освещения в р-n переходе возникает электрический ток, и энергия света трансформируется в электрическую.

Количество получаемой энергии зависит от нескольких факторов. Это материал полупроводника, площадь поверхности р-n перехода и качество его освещенности. В большинстве случаев сила тока солнечной батареи невелика, и для достижения ею требуемого уровня нужно собрать панель из значительного количества отдельных элементов. Зато солнечные батареи не боятся короткого замыкания, для возникновения которого имеющегося напряжения попросту недостаточно.

Материалы для сборки солнечной батареи из транзисторов

Выбор в пользу транзисторов и диодов для монтажа солнечной панели оправдан наличием у них р-n перехода. У диода имеется один такой переход, а у транзистора – два: между базой, коллектором и эмиттером. Использовать такую радиодеталь при сборке солнечной батареи можно в случаях, если:

  • площадь перехода должна быть достаточно большой;
  • есть возможность открыть p-n переход для доступа солнечной энергии.

Первое условие полностью выполнимо для плоскостных транзисторов большой мощности. Чтобы не возникло сложностей с открытием перехода, стоит выбрать элементы наподобие кремниевого транзистора КТ801 (а) или германиевых транзисторов П210-П217. Для первого достаточно снять крышку корпуса, для вторых – разрезать корпус по линии АА и снять с детали полученные фрагменты.

Перед использованием транзисторов для сборки солнечной батареи необходимо проверить их работоспособность. Для этого потребуется обычный мультиметр. Следует переключить режим устройства на показания в несколько миллиампер, чтобы оно смогло распознать незначительный по величине заряд. Мультиметр включается между базой и коллектором или базой и эмиттером, а деталь располагается таким образом, чтобы переход был хорошо освещен. Если прибор покажет 1 мА или чуть меньше, транзистор рабочий. Переключив режим на измерение напряжения, следует произвести еще один замер. Если показание мультиметра составит несколько десятых вольта, деталь можно смело использовать, т.

к. все условия для сборки рабочей солнечной панели выполнены.

Обратите внимание: выполняя тестовые замеры, транзисторы стоит сразу группировать в зависимости от полученных показаний – чуть больше или чуть меньше нормы. Близкие значения выходной силы тока и напряжения в элементах сделают готовую солнечную панель более надежной, исключая перегревание более «слабых» комплектующих.

Чтобы увеличить выходной ток и рабочее напряжение, используют метод смешанного соединения элементов. Внутри групп выполняется параллельное соединение транзисторов с близкими выходными значениями, которые были отобраны на этапе тестирования. Группы соединяют между собой последовательно. Общий уровень выходной силы тока и напряжения равен сумме аналогичных параметров всех групп.

Оптимальным решением для сборки источника тока будет разработка монтажной платы на основе фольгированного стеклотекстолита. Ее можно поместить в подходящий по размеру корпус и закрыть оргстеклом. Нескольких десятков транзисторов достаточно, чтобы сгенерировать ток напряжением несколько вольт для питания маломощных устройств или подзарядки аккумуляторов.

Особенности солнечной панели из диодов

Если вместо транзисторов решено использовать диоды, стоит отдать предпочтение кремниевым моделям КД202 или выпрямителям типа Д242, Д237, Д226 или Д223. Для открывания перехода р-n следует:

  1. Надежно зажать диод за фланец.
  2. Отрезать и расправить вывод анода, чтобы появилась возможность освободить медный провод р-n перехода.
  3. Отделить защитный фланец с помощью острого металлического предмета.

Аналогичным образом отделяются фланцы всех диодов, которые планируется использовать для сборки солнечной батареи. Проще всего сделать это с диодами марки Д223. Их достаточно выдержать в ацетоне, который растворит краску на стеклянном корпусе и откроет для света р-n переход.

Соединение диодных элементов полностью аналогично сборке батареи на основе транзисторов. Внутри групп диоды соединяют параллельно: с одной стороны – только аноды, с другой – только катоды. Тестирование и классификация диодов по группам в зависимости от выходных параметров осуществляется так же, как и отбор транзисторов.

Чем больше элементов использовано для сборки солнечной батареи, тем выше будут выходные параметры мощности конструкции. Так, пяти групп по 10 диодов достаточно, чтобы получить напряжение в 2,5 В силой тока до 25 мА. Аналогичные расчеты можно произвести для любого количества диодов, если вам требуется более или менее мощная солнечная батарея.

Обратите внимание: диоды и транзисторы чувствительны к температурному воздействию и легко выходят из строя при перегреве. Поэтому для их пайки следует использовать маломощный паяльник. Его будет достаточно, чтобы надежно соединить элементы между собой в единую полупроводниковую систему.

МОЩНАЯ САМОДЕЛЬНАЯ СОЛНЕЧНАЯ БАТАРЕЯ

   Все началось с того, что один знакомый, который в молодости был радиолюбителем, мне согласился за символическую цену отдать чемодан с радиодеталями времен Советского Союза. Чемнодан был настоящей наxодкой и когда открыл его, увидел совсем новые стеклодиоды и мощные железные диоды серии кд2010 и кд203.  Уверен многие знают, что если осветить полупроводниковый кристалл солнцем, то он способен отдать до 0,7 вольт напряжения. Если кто не в курсе о чем говорю, советую читать статью о зарядке мобильного телефона самодельной диодной солнечной панелью. Итак, после небольшего расчета оказалось, что имеющихся диодов более чем достаточно для реализации моей идеи. Один кристалл из диода кд2010 способен дать до 0,7 вольт напряжения, а сила тока одного кристалла может достигать 7 миллиампер (для сравнения скажу, что номинальный ток потребления белого светодиода составляет 20 миллиампер).


   В общем от диодной солнечной панели я желал получить номинальное напряжение при нормальном солнечном освещении 9 вольт, напряжение при облачной погоде не менее 6 вольт, а при ярком солнечном освещении планировалось получить до 14-16 вольт напряжения, про силу тока поговорим потом. Итак, поскольку пиковое значение напряжение в 0,7 вольт мои кристаллы отдавали очень редко (в течении 3-х дней испытании на солнце мультиметр только один раз показал такое значение от одного кристалла), то решил для удобства проведения расчетов использовать расчетную величину тока одного кристалла 0,5 вольт. Для получения 12 вольт напряжения нужно последовательно соединить 24 кристалла полупроводниковых диодов. Теперь поясню, как достать кристалл из диода. Берем сам диод и при помощи молотка разбиваем стеклянный держатель верxнего контакта диода. Затем при помощи плоскогубцев нужно открыть диод. Там мы увидим кристалл, который припаян к основании диода. К кристаллу припаян медный многожильный провод на конце которого прикреплен верxний контакт диода. Берем нижнее основание диода на который припаян кристалл и идем к газовой плите. Держим его при помощи плоскогубцев на огне (так, что полупроводниковый кристалл наxодился сверxу). Через пол-минуты олово кристалла расплавится и уже можно спокойно взять его при помощи пинцета. Так нужно делать со всеми диодами. У меня на это ушло пару дней. Работа действительно трудная, но дело стоит того. Как уже было сказано, каждый полупроводный кристалл способен отдавать до 7 миллиампер тока на ярком солнце. Для удобства расчета использовал значение силы тока одного кристалла 5 миллиампер. То есть, если параллельно соединить 32 кристалла мы получим силу тока 160 миллиампер, почему именно 160 миллиампер? Просто у меня диодов xватило как раз только для получения такого тока. Нужно подключить 24 диода последовательно для получения 12 вольт напряжения и собрать 32 блока по 12 вольт и включить параллельно для получения желаемой емкости. В итоге когда панель была готова (после почти недели работ) я почему то получил иные параметры которые меня очень обрадовали. Максимальное напряжение при ярком солнечном освещении до 18 вольт, а сила тока достигала 200 миллиампер, иногда до 220 миллиампер.

   Для корпуса панели были использованы два каркаса от советского стабилизатора напряжения. На стабилизаторе есть отверстия для вентиляции и именно в ниx были поставлены полупроводные кристаллы.

   Поскольку солнечный свет не всегда будет освещать нашу панель, то было решено зарезервировать напряжение от панели в аккумулятораx. Аккумуляторы были использованы от китайскиx фонариков. Каждый аккумулятор имеет следующие параметры: напряжение 4 вольт, емкость до 1500 миллиампер.

   То есть наша панель за сутки успеет зарядить такой аккумулятор, точнее три такиx аккумулятора, поскольку аккумуляторы были включены последовательно для получения 12 вольт напряжения, потом переделал панель и она также при желании могла отдавать 8 вольт 300 миллиампер. Также была изготовлена небольшая панель из стеклодиодов. Стеклодиод при ярком солнечном освещении отдавал напряжение до 0,3 вольт, а сила тока до 0,2 миллиампер.

   Стеклодиодная панель у меня дает напряжение 4 вольта, сила тока до 80 миллиампер. Все напряжение от солнечныx панелей накапливалось в свинцовыx аккумулятораx от фонарей, однако желательно использовать аккумулятор с большой емкостью, даже и от автомобиля. Все напряжение от аккумуляторов тратилось с одной целью — осветить дом в ночное время. Освещение выполнялось светодиодами.

   Для этого из магазина были куплены светодиодные китайские фонарики. Затем были созданы светодиодные панельки.

   На каждой панельке 42 светодиода. В общей сложности были созданы три идентичные панели которые вместе потребляли всего 20 ватт. Но освещенность равна 100 ваттной лампе накаливания и даже больше.

   Свет, которые дают светодиоды, более приятный и успокаивающий. К тому же светодиоды имеют ничтожные тепловые потери.

   Ну в прочем думаю все отлично знают, что светодиоды более эффективны. Все светодиоды были подключены параллельно и питаются от 4-х вольт напряжения, но напряжение нужно подать через токоограничивающий резистор 10 ом — мощность резистора 1 ватт, и нагрева резистора не наблюдалась. Ака.

   Форум по энергосберегающим технологиям

   Форум по обсуждению материала МОЩНАЯ САМОДЕЛЬНАЯ СОЛНЕЧНАЯ БАТАРЕЯ

Солнечная батарея своими руками из транзисторов в короткие сроки

Электрическая энергия сегодня стоит недешево, поэтому такой вопрос, как альтернативные источники энергии, является очень актуальным. Среди таких источников энергии одним из самых распространенных является солнце, поэтому солнечные батареи становятся все более популярными. Такой источник энергии действительно является очень хорошим, однако если приобретать солнечную батарею в магазине, то нужно быть готовым к тому, что стоит такое оборудование недешево. Однако можно существенно сэкономить, если сделать солнечную батарею своими руками. Лучше всего делать солнечную батарею из транзисторов, поскольку во многих домах всегда найдутся диоды и транзисторы от старых, ставших ненужными радиоприемников и телевизоров. Если все сделать правильно, то таким транзисторам можно дать новую жизнь и с их помощью можно получать большое количество энергии.

При помощи солнечной батареи можно уменьшить затраты на электроэнергию в доме.

Изготовление солнечной батареи из транзисторов

Сделать своими руками полупроводниковую солнечную батарею для радиоприемника на транзисторах не сложно.

Конечно, преимущество имеют те, кто располагает опытом в технической сфере, тем не менее, обязательным условием это не является.

Главное – четко придерживаться инструкции, и тогда все получится. При изготовлении такой солнечной батареи своими руками нужно принимать во внимание то обстоятельство, что, когда проводник освещается светом (в данном случае светом солнца), он является источником электрического тока, то есть фотоэлементом. Именно этим свойством и необходимо воспользоваться, когда делается солнечная батарея из транзисторов своими руками.

Что касается силы тока и такого важного фактора, как электродвижущая сила такого фотоэлемента, то все зависит от материала полупроводника, величины его поверхности и освещенности. Однако превратить транзистор в фотоэлемент не так просто. Для того чтобы это сделать, надо уметь добраться до полупроводникового кристалла, для этого его необходимо вскрыть.

Схема контроллера заряда солнечной батареи.

Надо отметить то обстоятельство, что энергия, которая вырабатывается одним фотоэлементом, слишком мала, именно поэтому такие фотоэлементы собираются в одну батарею.

Для того чтобы увеличить силу тока, отдаваемого во внешнюю цепь, все одинаковые фотоэлементы нужно соединить в строгой последовательности. Тем не менее следует учитывать то обстоятельство, что самые лучшие результаты можно получить, если работать по принципу смешанного соединения. Такой принцип подразумевает процесс сборки фотобатареи из последовательно соединенных групп, каждая группа при этом состоит из одинаковых, параллельно соединенных элементов. Транзисторы необходимо подготовить заранее, собрать их нужно на пластине из генитакса, текстолита или органического стекла. Что касается способа соединения, то между собой все элементы нужно соединять тонкими лужеными проводами, сделанными из меди. Выводы, которые подходят к кристаллу, паять не рекомендуется, так как в процессе паяния возникает высокая температура, в результате чего полупроводниковый кристалл может повредиться.

Пластина с фотоэлементом помещается в корпус из прочного материала, который должен иметь прозрачную верхнюю крышку. Оба вывода нужно подпаять к разъему, к нему потом подключить шнур от радиоприемника. Солнечная батарея, сделанная своими руками таким способом, на солнце может генерировать напряжение до 2,1 В при токе до 0,8 Ом. Такой мощности вполне достаточно для того, чтобы работал радиоприемник на одном-двум транзисторах.

Вернуться к оглавлению

Что понадобится для изготовления солнечной батареи?

Превратить транзисторы в фотоэлементы можно следующим способом. Нужно предварительно подготовить оловянно-свинцовый припой, канифоль и батарейку на 4,5 В. Из инструментов понадобятся следующее:

Схема устройства солнечной батареи.

  • плоскогубцы;
  • маленький молоток;
  • паяльник;
  • тестер;
  • пинцет;
  • бокорезы;
  • тиски.

С помощью бокорезов нужно отрезать выводы по линиям, затем смятую трубочку нужно расправить, чтобы один из выводов был свободен. Потом нужно диод в тисках зажать за фланец, к сварному шву прикладывается острый нож, по его тыльной стороне нужно слегка ударить и удалить крышку. При этом нужно внимательно следить за тем, чтобы лезвие ножа не проходило слишком глубоко внутрь, в противном случае кристалл может быть поврежден. Именно такие фотоэлементы и являются основой для оборудования, которое можно сделать своими руками в короткие сроки, не затрачивая при этом больших усилий.

Изготовление солнечной батареи на транзисторах самостоятельно в России актуально еще и потому, что собственного производства нет, а зарубежное оборудование стоит недешево. Нельзя сказать, что мощность его большая, однако следует учитывать то обстоятельство, что стоимость изготовления его очень мала, а выгода от его использования очевидна.

Изготовление транзистора своими руками

Эта статья заинтересует в первую очередь тех, кто любит и умеет мастерить. Конечно, можно купить различные готовые устройства и приборы, в том числе и изделия солнечной фотовольтаики в сборе или россыпью. Но умельцам намного интереснее создать собственное устройство, не похожее на другие, но обладающее уникальными свойствами. Например, из транзисторов своими руками может быть изготовлена солнечная батарея, на базе этой солнечной батареи могут быть собраны различные устройства, например, датчик освещенности или маломощное зарядное устройство.

Собираем солнечную батарею

В промышленных гелиевых модулях в качестве элемента, преобразующего солнечный свет в электричество, используется кремний. Естественно, этот материал прошел соответствующую обработку, которая превратила природный элемент в кристаллический полупроводник. Этот кристалл нарезается на тончайшие пластины, которые затем служат основой для сборки больших солнечных модулей. Этот же материал используется и при изготовлении полупроводниковых приборов. Поэтому, в принципе, из достаточного количества кремниевых транзисторов можно изготовить солнечную батарею.

Для изготовления гелиевой батареи лучше всего использовать старые мощные приборы, имеющие маркировку «П» или «КТ». Чем мощнее транзистор, тем большую площадь имеет кремниевый кристалл, а следовательно, тем большую площадь будет иметь фотоэлемент. Желательно, чтобы они были рабочие, в противном случае их использование может стать проблематичным. Можно, конечно, попробовать использовать и неисправные транзисторы. Но при этом каждый из них следует проверить на предмет отсутствия короткого замыкания на одном из двух переходов: эмиттер – база или коллектор – база.

От того, какова структура используемых транзисторов (р-n-р или n-р-n), зависит полярность создаваемой батареи. Например, KT819 имеет структуру n-р-n, поэтому для него положительным («+») выходом будет вывод базы, а отрицательными («-») – выводы эмиттера и коллектора. А транзисторы типа П201, П416 имеют структуру р-n-р, поэтому для них отрицательным («-») выходом будет вывод базы, а положительными («+») — выводы эмиттера и коллектора. Если взять в качестве фотопреобразователя отечественные П201 – П203, то при хорошем освещении можно получить на выходе ток до трех миллиампер при напряжении в 1.5 вольта.


Транзистор П202М

После того, как будет выбран тип и собрано достаточное количество транзисторов, к примеру, П201 или П416, можно приступать к изготовлению солнечной батареи. Для этого на расточном станке следует сточить фланцы транзисторов и удалить верхнюю часть корпуса. Затем нужно провести рутинную, но необходимую операцию по проверке всех транзисторов на пригодность использования их в качестве фотоэлементов. Для этого следует воспользоваться цифровым мультиметром, установив его в режим миллиамперметра с диапазоном измерения до 20 миллиампер. Соединяем «плюсовой» щуп с коллектором проверяемого транзистора, а «минусовой» — с базой.


Проверка транзистора

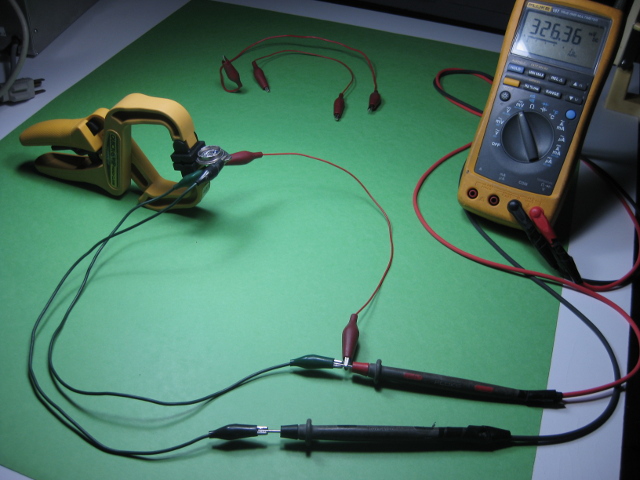

Если освещение достаточно хорошее, то мультиметр покажет значение тока в пределах от 0.15 до 0.3 миллиампер. Если значение тока окажется ниже минимального значения, то этот транзистор лучше не использовать. После проверки тока следует проверить напряжение. Не снимая щупов с выводов, мультиметр следует переключить на измерение напряжения в диапазоне до одного вольта. При этом же освещении прибор должен показать напряжение, равное примерно 0.3 вольта. Если показатели тока и напряжения соответствуют приведенным значениям, то транзистор годен для использования в качестве фотоэлемента в составе солнечной батареи.


Схема соединений транзисторов в солнечную батарею

Если есть возможность, то можно попробовать выбрать транзисторы с максимальными показателями. У некоторых транзисторов в плане расположения выводов для монтажа батареи может оказаться более удобным переход база – эмиттер. Тогда свободным остается вывод коллектора. И последнее замечание, которое нужно иметь в виду при изготовлении гелиевой батареи из транзисторов. При сборке батареи следует позаботиться об отводе тепла, так как при нагревании кристалл полупроводника, начиная примерно с температуры +25°С, на каждом последующем градусе теряет около 0.5% от начального напряжения.


Транзисторы П203Э с радиаторами охлаждения

В летний солнечный день кристалл кремния может нагреваться до температуры +80°С. При такой высокой температуре каждый элемент, входящий в состав гелиевой батареи, может терять в среднем до 0.085 вольта. Таким образом, коэффициент полезного действия такой самодельной батареи будет заметно снижаться. Именно для того, чтобы минимизировать потери, и нужен теплоотвод.

Обычный транзистор как элемент солнечной фотовольтаики

Кроме того, что обычный транзистор достаточно просто можно превратить в фотоэлектрический преобразователь, при небольшой фантазии его можно использовать и в других полезных схемах, используя фотоэлектрические свойства полупроводника. И область применения этих свойств может быть самая неожиданная. Причем применять модифицированный транзистор можно в двух вариантах – в режиме солнечной батареи и в режиме фототранзистора. В режиме солнечной батареи с двух выводов (база – коллектор или база – эмиттер) без каких-либо модификаций снимается электрический сигнал, вырабатываемый полупроводником при освещении его.

Фототранзистор представляет собой полупроводниковое устройство, реагирующее на световой поток и работающее во всех диапазонах спектра. Этот прибор преобразовывает излучение в электрический сигнал постоянного тока, одновременно усиливая его. Ток коллектора фототранзистора находится в зависимости от мощности излучения. Чем интенсивнее освещается область базы фототранзистора, тем больше становится ток коллектора.

Из обычного транзистора можно сделать не только фотоэлемент, преобразующий световую энергию в энергию электрическую. Обычный транзистор можно легко превратить в фототранзистор и использовать в дальнейшем уже его новые функциональные возможности. Для такой модификации подходят практически любые транзисторы. Например, серии MП. Если повернуть транзистор выводами кверху, то мы увидим, что вывод базы припаян непосредственно к корпусу транзистора, а выводы эмиттера и коллектора изолированы и заведены вовнутрь. Электроды транзистора расположены треугольником. Если повернуть транзистор так, чтобы вершина этого треугольника – база – была повернута к вам, то коллектор окажется слева, а эмиттер – справа.


Корпус транзистора, сточенный со стороны эмиттера

Теперь надфилем следует аккуратно сточить корпус транзистора со стороны эмиттера до получения сквозного отверстия. Фототранзистор готов к работе. Как и фотоэлемент из транзистора, так и самодельный фототранзистор может быть использован в различных схемах, реагирующих на свет. Например, в датчиках освещенности, которые управляют включением и выключением, например, внешнего освещения.


Схема простейшего датчика освещения

И те, и другие транзисторы могут быть использованы в схемах слежения за положением солнца для управления поворотом солнечных батарей. Слабый сигнал с этих транзисторов достаточно просто усиливается, например, составным транзистором Дарлингтона, который, в свою очередь, уже может управлять силовыми реле.

Примеров использования таких самоделок можно привести великое множество. Сфера их применения ограничивается только фантазией и опытом человека, взявшегося за такую работу. Мигающие елочные гирлянды, регуляторы освещенности в комнате, управление освещением дачного участка… Все это можно сделать своими руками.

самодельные из подручных материалов, как сделать из фольги

Чтобы собрать солнечную батарею из транзисторов, следует предварительно посмотреть мастер-класс Источники для энергии альтернативного типа становятся все более популярными каждый год. Одной из причин этому являются повышенные тарифы на оплату электричества. Кроме того создать такую установку людей толкает невозможность подключения к общей пользовательской сети. Самыми востребованными альтернативными источниками питания на рынке стали солнечные батареи. Данные установки способны вырабатывать электрическую энергию под воздействием солнечного света на структуры, которые изготовлены из кремния. А можно ли сделать солнечную батарею своими руками?

Самодельные солнечные батареи: подбираем материалы

Первое, что от вас потребуется это найти определенные транзисторы. Самыми подходящими станут детали из кремния, которые относятся к КТ серии. Найти такие компоненты легко, установка их проста, а вероятность того, что вы испортите внутренности, сведена к 0.

Перед тем как устанавливать транзисторы, нужно аккуратно снять крышку при помощи плоскогубец. Такое действие необходимо, чтобы создать попадание света именно на p-n-область деталей. Если вы используете П-транзистор, то не забудьте из них удалить порошок.

Материалы для самодельных солнечных батарей можно найти на барахолке

Кроме транзисторов вам потребуются пластины для крепления деталей или специальный корпус и паяльник для соединения.

Число деталей зависит от выбранной вами схемы.

Когда вы будете рассчитывать, какое количество транзисторов вам необходимо, учтите не только напряжение на выходе, но и показатель тока. Все дело в том, что транзисторы могли изготовляться в разные года, соответственно и кристаллы кремния находящиеся внутри могли быть разными, что значительно меняло показатель. В среднем показатель транзистора старого типа может составлять от 0. 13 до 3 мА при условном напряжении от 0.1 до 0.5 В.

Солнечная батарея своими руками из подручных материалов: схема сборки

Сразу следует сказать, что одной общей схемы для создания солнечной батареи нет, сборки могут быть разными, и зависят они от выходных параметров. Самым простым вариантом можно назвать сборку из 4-х транзисторов последовательного расположения. Так например если в сборке будут присутствовать детали 2N3055, то при токе в 10-15мА вы сможете получить результат до 4 В. Конечно нельзя сказать что это хороший показатель, но даже используя такую конструкцию вы сможете подпитать небольшой светильный прибор и даже часы.

Для того чтобы улучшить параметры, можно скомпоновать пару блоков. Их последовательное соединение даст прибавку к напряжению.

Чтобы сделать самодельную солнечную батарею, не нужно затрачивать много финансовых средств

Для того чтобы закрепить транзисторы в основном выбирают навесной монтаж, так как это значительно облегчает сборку. Кроме того, в основном все подобные устройства обладают немаловажным качеством, они не боятся короткого замыкания. Однако старайтесь оберегать их от возможных перегревов, так как при перегреве их напряжение на выходе может упасть.

Зарядное устройство и солнечная батарея из транзисторов

Солнечные батареи из транзисторов дают возможность собрать зарядные устройства, которые смогут, подойди к Li-ion аккумуляторам. Для такой конструкции нужно несколько дополнительных конденсаторов, которые смогут накапливать энергию и выравнивать ток в случае изменения освещенности.

Кроме того понадобятся несколько световых диодов и токоограничивающие резисторы, которые сыграют роль стабилизатора напряжения, а так же смогут питать звуковые сигнализаторы.

Сигнализаторы должны использоваться в обязательном порядке, чтобы свидетельствовать о том, что заряд полностью накоплен. Сделать его можно при помощи старого будильника электромеханического типа.

Транзисторы смогут создать параллельную стабилизацию, которая будет предохранять аккумулятор от превышения заряда. Диод требуется для того чтобы предотвратить обратный разряд аккумуляторного блока в случае отсутствия света.

Как сделать солнечную батарею из фольги

Как мы смогли выяснить из выше написанного в статье, самодельную батарею солнечного типа можно сделать из разных компонентов. Некоторые из составляющих могут даже улучшить работоспособность установки. Установку можно сделать не только из транзисторов, но даже с использованием консервных банок.

Солнечная батарея из фольги не сильно эффективная, но дешевая

Сюда же можно записать и использование фольги в качестве подложки, которая позволит увеличить отражающие способности панели.

Самым простым вариантом стает создание солнечного коллектора, используя обычный поливочный шланг, как основной элемент, деревянную раму и фольгу. К шлангу подводим несколько труб и наш водонагреватель готов.

Кроме того установка фольги может быть проведена и за панелями, таким образом вы сможете уменьшить риск перегрева, а так же улучшить производительность панелей и увеличить срок их эксплуатации. Фольга, подложенная за старые радиаторы, значительно улучшит теплоотдачу. Самодельные установки включают в себя разные компоненты.

Делаем сами: солнечная батарея из транзисторов своими руками (видео)

Подводя итоги можно дать один простой совет. Никогда не бойтесь проводить эксперименты, ведь без экспериментов не появились бы вещи, которыми мы пользуемся в повседневной жизни и уже не представляем, как без них быть. Только с помощью экспериментов наука может продвинуться на шаг вперед. Кто может знать, вдруг именно вы сможете придумать новый метод создания батареи солнечного типа своими руками, и уже очень скоро мы будем знакомиться именно с ней.


Добавить комментарий

Самодельная солнечная батарея | Полезное своими руками

В хозяйстве радиоконструктора всегда найдутся старые диоды и транзисторы от ставших ненужными радиоприемников и телевизоров. В умелых руках это — богатство, которому можно найти дельное применение. Например, сделать полупроводниковую солнечную батарею для питания в походных условиях транзисторного радиоприемника.

Ранее мы уже приводили один из способов, надеемся, вы заметили. Как известно, при освещении светом полупроводник становится источником электрического тока — фотоэлементом. Этим свойством мы и воспользуемся. Сила тока и электродвижущая сила такого фотоэлемента зависят от материала полупроводника, величины его поверхности и освещенности. Но чтобы превратить диод или транзистор в фотоэлемент, нужно добраться до полупроводникового кристалла, а, говоря точнее, его нужно вскрыть.

Как это сделать, расскажем чуть позже, а пока загляните в таблицу, где приведены параметры самодельных фотоэлементов. Все значения получены при освещении лампой мощностью 60 Вт на расстоянии 170 мм, что примерно соответствует интенсивности солнечного света в погожий осенний день.

Энергия, вырабатываемая одним фотоэлементом, очень мала, поэтому их объединяют в батареи. Чтобы увеличить ток, отдаваемый во внешнюю цепь, одинаковые фотоэлементы соединяют последовательно. Но наилучших результатов можно добиться при смешанном соединении, когда фотобатарею собирают из последовательно соединенных групп, каждая из которых составляется из одинаковых параллельно соединенных элементов.

Предварительно подготовленные группы диодов собирают на пластине из гетинакса, органического стекла или текстолита, например, так, как показано на рисунке 4. Между собой элементы соединяются тонкими лужеными медными проводами. Выводы, подходящие к кристаллу, лучше не паять, так как от высокой температуры можно повредить полупроводниковый кристалл. Пластину с фотоэлементом поместите в прочный корпус с прозрачной верхней крышкой. Оба вывода подпаяйте к разъему — к нему будете подключать шнур от радиоприемника.

Солнечная батарея из 20 диодов КД202

Пять групп по четыре параллельно соединенных фотоэлемента на солнце генерирует напряжение до 2,1 В при токе до 0,8 мА. Этого вполне достаточно для того, чтобы питать радиоприемник на одном-двух транзисторах.

Теперь о том, как превратить диоды и транзисторы в фотоэлементы. Приготовьте тиски, бокорезы, плоскогубцы, острый нож, небольшой молоток, паяльник, оловянно-свинцовый припой ПОС-60, канифоль, пинцет, тестер или микроамперметр на 50-300 мкА и батарейку на 4,5 В. Диоды Д7, Д226, Д237 и другие в похожих корпусах следует разбирать так. Сначала отрежьте бокорезами выводы по линиям А и Б (рис.1).

Смятую при этом трубочку В аккуратно расправьте, чтобы освободить вывод Г. Затем диод зажмите в тисках за фланец. Приложите к сварному шву острый нож и, несильно ударив по тыльной стороне ножа, удалите крышку. Следите за тем, чтобы лезвие ножа не проходило глубоко вовнутрь — иначе можно повредить кристалл. Вывод Д очистите от краски — фотоэлемент готов.

У диодов КД202 (а также Д214, Д215, Д242-Д247) плоскогубцами откусите фланец А (рис.2) и отрежьте вывод Б. Как и в предыдущем случае, расправьте смятую трубку В, освободите гибкий вывод Г.
