Станок для намотки тороидальных трансформаторов своими руками. Как сделать станок для намотки тороидальных трансформаторов своими руками: пошаговая инструкция

Как правильно рассчитать параметры тороидального трансформатора. Какие материалы и инструменты потребуются для изготовления намоточного станка. Пошаговая инструкция по сборке станка для намотки тороидальных трансформаторов своими руками. Какие сложности могут возникнуть при намотке и как их преодолеть.

Что такое тороидальный трансформатор и в чем его преимущества

Тороидальный трансформатор представляет собой электромагнитное устройство с кольцевым сердечником в форме тора. Его основные преимущества:

• Компактные размеры при той же мощности
• Низкий уровень электромагнитных помех
• Высокий КПД (до 95-98%)
• Малые потери на холостом ходу
• Низкий уровень шума при работе

Благодаря этим качествам тороидальные трансформаторы широко применяются в аудиотехнике, источниках питания, инверторах и других устройствах, где важны малые габариты и высокая эффективность.

Расчет параметров тороидального трансформатора

Перед намоткой необходимо правильно рассчитать основные параметры трансформатора:

1. Мощность трансформатора
2. Напряжение и ток первичной и вторичной обмоток
3. Сечение магнитопровода
4. Количество витков обмоток
5. Сечение провода обмоток

Расчет производится по специальным формулам с учетом требуемых характеристик. Для точных расчетов рекомендуется использовать специальные программы или онлайн-калькуляторы.

Необходимые материалы и инструменты

Для изготовления станка для намотки тороидальных трансформаторов потребуются:

• Деревянное основание
• Подшипники
• Металлический вал
• Электродвигатель
• Шкивы и ремень
• Счетчик оборотов
• Направляющие для провода
• Крепежные элементы

Из инструментов понадобятся дрель, лобзик, отвертки, ключи, паяльник. Важно тщательно подобрать все комплектующие по размерам.

Пошаговая инструкция по сборке намоточного станка

1. Изготовьте деревянное основание нужного размера
2. Закрепите на основании подшипники для вала
3. Установите вал в подшипники
4. Смонтируйте электродвигатель
5. Соедините вал и двигатель ременной передачей
6. Установите счетчик оборотов на вал
7. Закрепите направляющие для провода
8. Подключите электрическую часть

Важно обеспечить соосность всех вращающихся элементов. Это позволит добиться плавной работы станка без вибраций.

Процесс намотки тороидального трансформатора

Намотка трансформатора на самодельном станке происходит следующим образом:

1. Установите тороидальный сердечник на оправку
2. Закрепите начало провода первичной обмотки
3. Настройте счетчик оборотов на нужное количество витков
4. Включите вращение станка на малых оборотах
5. Направляйте провод равномерно по поверхности сердечника
6. По достижении нужного числа витков остановите станок
7. Закрепите конец провода
8. Аналогично намотайте вторичную обмотку

При намотке важно следить за равномерностью укладки витков и отсутствием перехлестов провода. Это обеспечит максимальную эффективность трансформатора.

Возможные сложности при намотке и способы их решения

При самостоятельной намотке тороидальных трансформаторов могут возникнуть следующие проблемы:

• Неравномерная укладка витков — решается правильной настройкой направляющих
• Обрыв тонкого провода — используйте плавный старт двигателя
• Проскальзывание счетчика — увеличьте сцепление с валом
• Перегрев обмоток — делайте перерывы в работе

Внимательность и аккуратность позволят избежать большинства проблем. При возникновении сложностей лучше остановить намотку и устранить причину.

Тестирование и проверка готового трансформатора

После намотки необходимо провести проверку трансформатора:

1. Измерьте сопротивление обмоток
2. Проверьте отсутствие замыканий между обмотками
3. Подключите первичную обмотку к сети через ЛАТР
4. Измерьте напряжение на вторичной обмотке
5. Проверьте нагрев сердечника и обмоток под нагрузкой

Если все параметры в норме, трансформатор готов к эксплуатации. При отклонениях необходимо выявить и устранить причину.

Преимущества самостоятельного изготовления намоточного станка

Изготовление станка для намотки тороидальных трансформаторов своими руками имеет ряд преимуществ:

• Существенная экономия средств по сравнению с покупкой готового станка
• Возможность учесть индивидуальные потребности
• Получение полезных навыков и опыта
• Удобство последующего обслуживания и модернизации

При наличии базовых навыков работы с инструментом сборка станка не представляет особой сложности. А результат позволит изготавливать качественные трансформаторы для различных нужд.

Станок для намотки тороидальных трансформаторов своими руками

Расскажите о простой конструкции станка для намотки трансформаторов. И еще хотел спросить, как наматывать провод на кольцевой сердечник? Если есть такие станки, опишите, как они работают. Простое приспособление станок для намотки катушек стержневых трансформаторов малой мощности состоит из механизма привода и устройства, удерживающего каркас катушки трансформатора на оси, соединенной с осью привода. Еще понадобятся стойки для установки катушки с проводом подающий узел станка. В качестве механизма привода подойдут, например, ручные дрель, точило, устройство для перемотки кинопленки такими устройствами комплектовались передвижные киноустановки с миллиметровой пленкой , а также любой другой механизм, преобразующий движение руки во вращение вала частота вращения последнего должна составлять от 80 до оборотов в минуту.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Станок для намотки тороидальных трансформаторов своими руками
• Намоточный станок для трансформаторов своими руками
• Способ рассчитать тороидальный трансформатор по сечению
• Как производится намотка трансформатора своими руками?
• Расчет сварочного трансформатора на тороидальном сердечнике
• Самодельный тороидальный намоточный станок

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Движение катушки во время намотки тора

Станок для намотки тороидальных трансформаторов своими руками

Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети. Одним из видов таких устройств является тороидальный трансформатор. Прибор нашёл широкое применение в различных областях энергетики, электроники и радиотехники. Наиболее часто трансформаторы используются в электрических сетях и в блоках питания всевозможной электронной техники.

Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать. Общепринятое определение для него следующее: трансформатор — это устройство, которое, используя явление электромагнитной индукции, способно изменять амплитуду напряжения без изменения формы и частоты сигнала. Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения. Такие трансформаторы называют понижающими или повышающими.

При этом следует отметить, что существуют и такие приборы, которые оставляют величину синусоидального сигнала без изменения, они называются гальваническими или дроссельными. Трансформатор в своей конструкции имеет две или более обмотки с индуктивной связью. Выпускаются они как проволочного, так и ленточного типа и всегда покрываются слоем изоляции.

Обмотки закрепляются на магнитопроводе, изготовленном из мягкого ферромагнитного материала. Первичная обмотка подсоединяется к источнику напряжения, а вторичная к нагрузке. Общий принцип работы устройства, независимо от его вида и назначения, заключается в следующем. На первичную обмотку прибора подаётся переменный сигнал, что приводит к появлению в ней переменного тока.

Этот ток, в свою очередь, наводит в сердечнике переменное магнитное поле, под действием, которого происходит возникновение переменной электродвижущей силы ЭДС в обмотках.

При подключении нагрузки к вторичной обмотке по ней начинает протекать переменный ток. Обмотка, на которую подаётся сигнал, называется первичкой. Обмотка, подключённая к нагрузке, называется вторичкой. По способу охлаждения тороидальные устройства различаются на использующие воздушное и жидкостное охлаждение.

Кроме этого, существуют трансформаторы с совмещённым охлаждением — жидкостно-воздушным. К главным техническим параметрам устройства относятся:. К основным параметрам устройства относят: номинальную мощность и коэффициент трансформации. Единица измерения мощности вольт-ампер ВА. Коэффициент трансформации показывает соотношение уровней напряжения на входе устройства к его выходу. Его значение прямо пропорционально отношению количества витков первички к вторичке. В тороидальном трансформаторе в качестве основы используется кольцевой сердечник, геометрически представляющий собой тор.

Преимущество такого вида магнитопровода заключается в простой перемотке трансформатора своими руками и получении наибольшего коэффициента полезного действия КПД по сравнению с другими типами трансформаторов при тех же габаритных значениях. К недостаткам торов относят повышенный нагрев при работе.

Кроме стандартного типа трансформаторов напряжения существует особый вид, называемый трансформатором тока. Основное его назначение — изменять значение тока относительно своего входа. Другое название такого вида устройства — токовый.

Токовый трансформатор — измерительный прибор, предназначенный для измерения силы переменного тока. Применяются токовые устройства тогда, когда нужно измерить ток большой силы или для защиты полупроводниковых приборов от возникших на линии нештатных его значений.

Токовое устройство по виду ничем не отличается от трансформатора напряжения, его отличия — в подключении и количестве витков в обмотке. Первичка выполняется с помощью одного или пары витков. Эти витки пропускаются через тороидальный магнитопровод, и именно через них измеряется ток.

Токовые устройства выполняются не только тороидального типа, но и могут быть выполнены и на других видах сердечниках. Главным условием является то, чтобы измеряемый провод совершил полный виток. Вторичная обмотка при таком исполнении шунтируется низкоомным сопротивлением. При этом величина напряжения на этой обмотке не должна быть большого значения, так как во время прохождения наибольших токов сердечник будет находиться в режиме насыщения.

В некоторых случаях измерения проводятся на нескольких проводниках которые пропущены через тор. Тогда величина тока будет пропорциональна силе суммы токов. Перед тем как намотать тороидальный трансформатор в домашних условиях понадобится рассчитать его значения. Для этого нужно знать исходные данные. К ним относят: величину напряжения на выходе, внешний и внутренний диаметр сердечника.

Далее остаётся рассчитать количество витков в первичке. Такую методику расчёта можно применить почти для любого вида тороидального трансформатора. Но для расчёта некоторых изделий существует своя методика.

Такой тип трансформатора характеризуется большой силой тока на выходе. В качестве вводных параметров используется максимальная сила тока и напряжение. Например, для устройства с величиной сварочного тока ампер и напряжением 50 вольт расчёт происходит следующим образом:. Такой вариант расчёта применим не только для сварочников, но и с успехом может быть использован для других типов. Как видно, никаких трудностей при расчёте возникнуть не должно.

Трансформатор тока своими руками сделать несложно, но перед его изготовлением понадобится выполнить расчёт. Такой расчёт отличаетчя от общепринятого в связи с конструктивными особенностями изделия. Для того чтобы разобраться, как правильно выполнить расчёт, проще рассмотреть практический пример самодельного токового устройства.

Пусть на выходе токового устройства необходимо получить 4 вольта, а ток ограничить уровнем 5 ампер. Таким образом можно выполнить расчёт для любых требуемых параметров. Независимо от формы тока на входе, на выходе токового устройства напряжение всегда двухполярное.

В качестве шунта вторичной обмотки используется именно сопротивление, а не диод. Если есть необходимость в диоде, то вначале подключается резистор, а затем диод или диодный мост. Во втором случае сопротивление включается в диагональ моста. Цена на готовые изделия велика, при этом не всегда удаётся найти прибор с требуемыми параметрами. Поэтому целесообразно изготовить трансформатор или автотрансформатор своими руками.

Кроме изготовления трансформатора с нуля существует возможность перемотать неисправное устройство. Для изготовления изделия потребуются трансформаторное железо и провод. Железо представляет собой пластины собранные в виде тора и образующие магнитопровод. Его можно купить либо взять со старых разобранных приборов. Например, взять пластины от промышленных трансформаторов и, используя приспособление в виде разрезанного кольца, скатать из металла пластинки в виде бублика. Пластинки собрать, сердечник обтянуть стеклотканью и залить лаком.

Витки обмоток изготавливаются из медного провода нужного диаметра. Сама намотка не вызывает сложностей:. Если в процессе намотки необходимо выполнить отвод, тогда наматываемый провод разрывается. На место разрыва впаивается отвод, а основной провод мотается дальше. Место отвода, как правило, тщательно изолируется. Закрепление концов обмоток обычно выполняется с помощью ниток, которыми привязываются провода к поверхности сердечника или проложенного провода.

Изготавливается он из небольшого пластикового профиля с прорезями в торцах для фиксации проволоки. Такая работа требует внимательности и аккуратности, особенно при наматывании первичной обмотки.

Для изготовления нескольких устройств целесообразно использовать станок для намотки тороидальных трансформаторов. Своими руками такой прибор выполнить сложно, но возможно. Один из возможных вариантов — сделать станок, оснащённый регулируемым укладчиком и счётчиком витков, используя принцип велосипедного колеса. Колесо надевается на штырь в стене, при этом его обод снабжается резиновым кольцом. Для того чтобы на обод надеть сердечник, предварительно потребуется его разрезать, а затем снова скрепить, получив цельный круг.

Намотав на него необходимую длину проволоки, один ее конец подсоединяется к свободно расположенному на ободе сердечнику. Катушка передвигается по ободу полными кругами, в результате чего проволока укладывается на каркас. При этом для подсчёта оборотов используется велосипедный счётчик. Создание более совершенного устройства потребует применение шаговых двигателей с позиционированием их положения. Для этого используются микроконтроллеры и электронный счётчик.

Такое конструирование требует определённых навыков в радиоэлектронике. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Как рассчитать и сделать простой тороидальный трансформатор. Оценить 1 оценок, среднее: 5,00 из 5. Об авторе: admin. Предыдущий Предыдущий материал: Устройство двухтактного двигателя и принцип его работы.

Следующий Следующий материал: Как правильно выбрать сварочный генератор нужной мощности. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Имя E-mail Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Намоточный станок для трансформаторов своими руками

Это электромагнитное устройство статического типа, предназначенное для преобразования переменного напряжения или электрического тока. Основу любого трансформатора составляет замкнутый магнитопровод, который иногда называют сердечником. Обмотки различаются между собой количеством витков, что определяет коэффициент изменения величины напряжения. Применение феррита увеличивает КПД трансформатора. Существует несколько способов изготовления сердечника:. Изменяя число витков, можно преобразовывать любое напряжение. Тороидальные трансформаторы имеют достаточно сложный сердечник.

Так, станок для намотки катушек трансформаторов легко соорудить на основе . расположите их так, чтобы ничего не мешало подправлять провод рукой. Рис. 9. Челнок для намотки тороидальных трансформаторов Гидравлический пресс для домашнего хозяйства своими руками.

Способ рассчитать тороидальный трансформатор по сечению

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Станок для намотки тороидальных трансформаторов. Самая важная вещь такого станка — челнок. Делается просо: из швеллероподобного пластмассового профиля делается кольцо. Но перед соединением концов профиля, оно вставляется внутрь торроида. На это кольцо наматывается провод. Теперь можно спокойно мотать обмотку торроида вручную по всем правилам. Дёшево и сердито! И ессно хочется чего то подобного.

Как производится намотка трансформатора своими руками?

Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. Какой требуется намоточный провод? И даже более того — можно учесть текущие реалии нашей действительности такие как, например пониженное напряжение в сети вашего дома. Используя формулы и методы, приведенные в нашей статье, вы получите практическое пособие по расчету сварочного трансформатора на тороидальном сердечнике.

Запомнить меня. Сегодняшний разговор пойдет о намоточных станках.

Расчет сварочного трансформатора на тороидальном сердечнике

Апр Сделать трансформатор своими руками под силу даже начинающему радиолюбителю, но для этого необходимо подробно изучить устройство трансформатора, его принцип работы уметь пользоваться справочниками и производить примитивные расчёты. Ну а в этой статье вы почерпнёте для себя несколько простых советов, которые помогут вам сделать трансформатор своими руками. Для того чтобы адекватно подобрать трансформатор для вашего устройства вам необходимо уметь оперировать множеством понятий, начиная от примитивных расчётов и заканчивая знанием устройства самого трансформатора конструктивных особенностей его типов. В трансформаторе очень важно грамотно подобрать трансформаторное железо, так что б оно подходило по электрическим параметрам и массогабаритным размерам. Поверьте для радиолюбительских нужд, вышеприведенных формул будет более чем достаточно.

Самодельный тороидальный намоточный станок

Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети. Одним из видов таких устройств является тороидальный трансформатор. Прибор нашёл широкое применение в различных областях энергетики, электроники и радиотехники. Наиболее часто трансформаторы используются в электрических сетях и в блоках питания всевозможной электронной техники. Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать.

намоточный станок тороидальных трансформаторов своими руками · Самодельный Станок для рядной all-audio.proк трансформаторов.

Для опытных электриков и радиолюбителей, при работе своими руками, обязательно потребуется станок для намотки трансформаторов. Бытовая техника имеет в составе своей конструкции массу всевозможных катушек, трансформаторов в том числе тороидальных , которые со временем приходят в негодность и их необходимо ремонтировать. Станок для намотки трансформаторов. Кроме того, многие мастера не отказались бы иметь в своем арсенале инструментов самодельный ручной или электрический намоточный станок для катушек , так как он позволяет существенно сократить время и улучшить качество намотки.

Намотка трансформатора своими руками — задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд. Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно. Те, кто в первый раз пытаются провести обмотку, сталкиваются с трудностями: не могут определить правильность расчетов, подобрать соответствующие детали и технологию. Необходимо понимать, что разные типы наматываются по-разному.

Для опытных электриков и радиолюбителей, при работе своими руками, обязательно потребуется станок для намотки трансформаторов.

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор smarold Силовые трансформаторы. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь.

Намотка трансформатора своими руками — задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд. Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно.

Намоточный станок для тороидальных трансформаторов своими руками

Сварочный трансформатор в быту — вещь распространенная, и не всегда он бывает заводского изготовления. Многие умельцы предпочитают собрать трансформатор самостоятельно — так и дешевле, и интересней. При таком подходе можно будет воспользоваться ст. Формулы, приведенные ниже, обеспечивают оптимальные характеристики и правильное подключение сварочного трансформатора, параметры обмоток, а также геометрические размеры аппарата.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как своими руками сделать намоточный станок? Самодельный намоточный станок
• Намоточный станок для трансформаторов своими руками
• Станок для намотки катушек трансформаторов своими руками
• Намотка тороидального трансформатора своими руками
• Намоточный станок и приспособления для намотки катушек и трансформаторов
• Станок для намотки тороидальных трансформаторов своими руками
• Как производится намотка трансформатора своими руками?
• Изготовление тороидального трансформатора своими руками
• Как рассчитать и сделать простой тороидальный трансформатор
• Изготовление намоточного станка своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Намоточный станок тороидальных трансформаторов своими руками (часть 3 )

Как своими руками сделать намоточный станок? Самодельный намоточный станок

Станок тороидальной намотки предназначен для изготовления тороидальных о-образных трансформаторов импульсных, выходных, высоковольтных.

Производство трансформаторов один из самых трудоемких процессов изготовления электротехнического оборудования, потому что сделать тороидальный трансформатор без специального моточного оборудования соблюдая параметры намотки очень сложно. Предприятия, изготавливающие электротехническую продукцию, пользуются услугами намотки трансформаторов сторонних фирм, или могут купить свое оборудование для намотки трансформаторов, дросселей, катушек индуктивности.

Станок тороидальной намотки со сменными головками, в отличии от другого моточного оборудования позволяет произвести намотку и изолирование трансформаторов для различных электротехнических изделий. Основное применение станка — это намотка трансформаторов , но он может применяться как оборудование для намотки катушек и как оборудование для намотки дроссселей. Станок ТОР-2 может оснащаться любой из следующих намоточных головок:. Продвижение сайтов.

Станок тороидальной намотки ТОР-2 Станок тороидальной намотки предназначен для изготовления тороидальных о-образных трансформаторов импульсных, выходных, высоковольтных. Станок ТОР-2 может оснащаться любой из следующих намоточных головок: НГЗ — намоточная головка с зубчатым приводом намотка трансформаторов толстым проводом , НГБ — намоточная головка с бегунком намотка трансформаторов тонким проводом , НГР — намоточная головка с ременным приводом намотка небольших по размеру трансформаторов , НГИ — лентонамоточная головка изолирование трансформаторов.

Диапазон наматываемых проводов — 0, Диаметр магазина шпули — мм. Мах внешний диаметр трансформатора — до мм. Min внутр. Высота трансформатора — до 90 мм. Диапазон наматываемых проводов — 0,3. Ширина изоленты —

Намоточный станок для трансформаторов своими руками

Конструкция самодельного намоточного станка с программой и описанием схемотехники Статья » Намоточный станок на Arduino» на cxem. Небольшой обзор моего намоточного станка, собранного по проекту Сергея: sites. Намоточный станок с автоматической укладкой витков Mihail Polunin. В ролике показал работу и фото создания намоточного станка с автоукладчиком витков. Идею и принцип работы повторил с существующего в ют.. Намоточный станок СССР. Перемотка дросселя L, 11AK19, Rainford.

намотчик трансформаторов зарплата Смотреть видео онлайн в Намоточный станок тороидальных трансформаторов своими руками (часть 1).

Станок для намотки катушек трансформаторов своими руками

Намоточный станок — устройство, предназначенное для наматывания изделий имеющих значительную длину на специальное основание катушку , их можно сделать своими руками. Такие устройства в зависимости от размера и материала наматываемого изделия могут отличаться в конструкторском исполнении. Но в основе их лежит использование вала, имеющего силовой привод обеспечивающий вращение, а так же блок, отвечающий за направление подачи наматываемого изделия. Для проведения операций по наматыванию, обязательно используется катушка, которая надевается на вал устройства. Эта катушка служит либо основанием изделия например такого как, обмотка трансформаторов либо для его транспортировки например различные бухты с тросами, проводами и так далее. Для проведения работ по наматыванию проволоки сечением до 3,2 мм, можно воспользоваться устройством — намоточным станком. Такой станок станет альтернативой промышленному агрегату и поможет в проведении работ, по изготовлению трансформаторов, катушек и дросселей.

Намотка тороидального трансформатора своими руками

Простой намоточный станок рис. Между ними устанавливают деревянные стойки, одна из которых подвижная, другая — неподвижная. Между стойками устанавливают деревянный брусок с каркасом для намотки провода. Размер бруска должен соответствовать размеру каркаса катушки. С одной стороны на ось бруска надевают и закрепляют винтом ручку для вращения, а с другой стороны подключают счетчик для подсчета количества витков провода счетный механизм берут от старого электросчетчика.

В работе радиолюбителей и электриков полезны устройства для наматывания медного провода диаметром 1,5 мм на специальную электрическую катушку. В промышленных условиях данный процесс требует скорости и точности.

Намоточный станок и приспособления для намотки катушек и трансформаторов

Это электромагнитное устройство статического типа, предназначенное для преобразования переменного напряжения или электрического тока. Основу любого трансформатора составляет замкнутый магнитопровод, который иногда называют сердечником. Обмотки различаются между собой количеством витков, что определяет коэффициент изменения величины напряжения. Применение феррита увеличивает КПД трансформатора. Существует несколько способов изготовления сердечника:. Изменяя число витков, можно преобразовывать любое напряжение.

Станок для намотки тороидальных трансформаторов своими руками

Намотка трансформатора своими руками — задача несложная, если к ней подготовиться заранее. Люди, которые изготавливают различную радиоаппаратуру или силовые инструменты, имеют потребность в трансформаторах для конкретных нужд. Поскольку далеко не всегда предоставляется возможность приобрести определенные изделия, то мастера зачастую наматывают тороидальные трансформаторы самостоятельно. Те, кто в первый раз пытаются провести обмотку, сталкиваются с трудностями: не могут определить правильность расчетов, подобрать соответствующие детали и технологию. Необходимо понимать, что разные типы наматываются по-разному.

Намоточный станок в лаборатории Дуюнова l Александр Сударев Намоточный станок тороидальных трансформаторов своими руками часть 1.

Как производится намотка трансформатора своими руками?

Намотка трансформатора своими руками — необходимый навык как для начинающего, так и для опытного электрика или радиолюбителя. Выполняется она при таких работах, как сборка радиоприемника, усилителя или ремонт старого трансформаторного устройства. Перед тем как намотать трансформатор, важно определить для себя последовательность действий и испытания устройства, а также знать, какие материалы и инструменты для этого используются. В заводских условиях, когда промышленность требует от процесса намотки, прежде всего, скорости и точности, все работы осуществляются при помощи специальных станков.

Изготовление тороидального трансформатора своими руками

ВИДЕО ПО ТЕМЕ: Самодельный тороидальный намоточный станок

Ниже в прикреплении в архиве собраны все необходимые файлы и материалы для сборки намоточного станка. Станок для намотки трансформаторов и катушек Рубрика: Интересное Очень часто при ремонте того или иного оборудования, особенно если в сборке имеется очень редкий трансформатор, возникают проблемы доступности этого. Здравствуйте товарищи! Интересует собрать или в крайнем случае купить намоточный станок для намотки небольших катушек импульсных трансформаторов. Намоточный станок для трансформаторов своими руками.

Для опытных электриков и радиолюбителей, при работе своими руками, обязательно потребуется станок для намотки трансформаторов.

Как рассчитать и сделать простой тороидальный трансформатор

Станок тороидальной намотки предназначен для изготовления тороидальных о-образных трансформаторов импульсных, выходных, высоковольтных. Производство трансформаторов один из самых трудоемких процессов изготовления электротехнического оборудования, потому что сделать тороидальный трансформатор без специального моточного оборудования соблюдая параметры намотки очень сложно. Предприятия, изготавливающие электротехническую продукцию, пользуются услугами намотки трансформаторов сторонних фирм, или могут купить свое оборудование для намотки трансформаторов, дросселей, катушек индуктивности. Станок тороидальной намотки со сменными головками, в отличии от другого моточного оборудования позволяет произвести намотку и изолирование трансформаторов для различных электротехнических изделий. Основное применение станка — это намотка трансформаторов , но он может применяться как оборудование для намотки катушек и как оборудование для намотки дроссселей.

Изготовление намоточного станка своими руками

Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети. Одним из видов таких устройств является тороидальный трансформатор. Прибор нашёл широкое применение в различных областях энергетики, электроники и радиотехники. Наиболее часто трансформаторы используются в электрических сетях и в блоках питания всевозможной электронной техники.

МОТАЙ.ру » Станок тороидальной намотки ТОР-2

Станок тороидальной намотки предназначен для изготовления тороидальных (о-образных) трансформаторов (импульсных, выходных, высоковольтных). Производство трансформаторов один из самых трудоемких процессов изготовления электротехнического оборудования, потому что сделать тороидальный трансформатор без специального моточного оборудования соблюдая параметры намотки очень сложно. Предприятия, изготавливающие электротехническую продукцию, пользуются услугами намотки трансформаторов сторонних фирм, или могут купить свое оборудование для намотки трансформаторов, дросселей, катушек индуктивности. Станок тороидальной намотки со сменными головками, в отличии от другого моточного оборудования позволяет произвести намотку и изолирование трансформаторов для различных электротехнических изделий. Основное применение станка — это намотка трансформаторов, но он может применяться как оборудование для намотки катушек и как оборудование для намотки дроссселей.
Станок ТОР-2 может оснащаться любой из следующих намоточных головок:

• НГЗ 220 — намоточная головка с зубчатым приводом (намотка трансформаторов толстым проводом),
• НГБ 220 — намоточная головка с бегунком (намотка трансформаторов тонким проводом),
• НГР 220 – намоточная головка с ременным приводом (намотка небольших по размеру трансформаторов),
• НГИ 220 — лентонамоточная головка (изолирование трансформаторов).

Общие технические характеристики на станок тороидальной намотки ТОР-2 с различными намоточными головками:

1. Габариты: длина — 620 мм, ширина — 550 мм, высота — 1200 мм
2. Электропитание — 220 В , 50 Гц
3. Привод намоточной головки — асинхронный двигатель до 1 кВт/ч
4. Привод сердечника — шаговый двигатель
5. Вес, не более — 100 кг
6. Вариант монтажа — напольный
7. Объем памяти – до 100 программ
8. Взаимозаменяемые сматывающие устройства: сматывающее устройство для изоленты, инерционное сматывающее устройство — до 25 кг, безинерционное сматывающее устройство
9. Контроль шага намотки полностью автоматизирован
10. Контроль реверсивной намотки — автоматический
11. Ускорение — автоматическое
12. Замедление — автоматическое
13. Остановка для отвода — автоматическая
14. Контроль сектора обмотки — автоматический
15. Намотка изоленты — автоматическая

Станок тороидальной намотки ТОР-2 с намоточной головкой НГБ 220

1. Диапазон наматываемых проводов — 0,1 . . . 0,5 мм
2. Скорость намотки — до 600 об/мин
3. Диаметр магазина (шпули) — 220 мм
4. Мах внешний диаметр трансформатора — до 200 мм
5. Min внутр. диаметр трансформатора — до 15 мм
6. Высота трансформатора — до 90 мм

Станок тороидальной намотки ТОР – 2 с намоточной головкой НГР 220

Диапазон наматываемых проводов — 0,25 . . . 1,5 мм. Скорость намотки — до 600 об/мин. Диаметр магазина (шпули) — 220 мм. Мах внешний диаметр трансформатора — до 200 мм. Min внутр. диаметр трансформатора — до 8 мм. Высота трансформатора — до 90 мм.

Станок тороидальной намотки ТОР-2 с намоточной головкой НГЗ 220

Диапазон наматываемых проводов — 0,3 . . . 2,0 мм Скорость намотки — до 200 об/мин Диаметр магазина (шпули) — 220 мм Мах внешний диаметр трансформатора — до 200 мм Min внутр. диаметр трансформатора — до 25 мм Высота трансформатора — до 90 мм

Станок тороидальной намотки ТОР-2 с изолировочной головкой НГИ 220

Ширина изоленты — 10 . . . 30 мм Скорость намотки — до 200 об/мин Диаметр магазина (шпули) — 220 мм Мах внешний диаметр трансформатора — 200 мм Min внутр. диаметр трансформатора — 30 мм Высота трансформатора — 90 мм

Технико-экономические преимущества станка ТОР-2 с различными головками для намотки трансформаторов

• стоимость оборудования, а также запасных частей и комплектующих на порядок ниже любых аналогичных импортных моделей моточного оборудования
• производительность моточного оборудования, скорость намотки трансформаторов и изолировки трансформаторов на 30% выше импортных аналогов
• гарантийное и послегарантийное обслуживание данного оборудования
• территориальная близость и доступность Производителя к Заказчику
• возможность освоения оператором данной модели и программного обеспечения за минимальный промежуток времени
• возможность вносить конструктивные изменения по тех. заданию Заказчика под конкретные условия производства

Мы можем подобрать для вас обрудование для намотки по техническому заданию

Скачать техническое задание (.doc) (48 КБ)

Сборка тороидальной намоточной машины | diyAudio

Перейти к последнему

jneutron

Участник

2020-02-26 19:38

#1

• 2020-02-26 19:38
• #1

Привет, ребята,

Я занимаюсь изготовлением тороидального намотчика, и подумал, что может быть интересно посмотреть на все мои ошибки. . Кстати, для большей части этого я использую ненужные детали из своего мусорного ведра. Я буду управлять им с помощью ардуино.

Я вижу там три типа.
Ременный, челночный и приводной с двумя зубчатыми венцами. Учитывая характер тороидов и необходимую нам точность, я решил сделать двухкольцевой тип.

Вот общая картина настоящего проекта.
Двигатели шаговые NEMA 17. Центральный вращает левое кольцо, левый вращает тороид.
На втором фото кольцевой привод крупным планом. Я решил сделать внутренний привод, зубья кольца на самом деле представляют собой ремень, отрезанный по длине, я превратил внутреннюю поверхность кольца в внутренний диаметр для определенной длины ремня.
На третьем фото показаны два кольца. Слева находится шкив, который будет направлять провод вниз к тороиду, справа будет намотан весь провод.
Четвертое — правое кольцо, работа еще не завершена. винты 1-72, они будут удерживать шарнирную пластину, чтобы я мог разрезать кольцо, чтобы вставить тороид. Глубина паза 0,018 дюйма, толщина стали у меня есть.
На пятом рисунке показано, как поддерживается тороид. Синий — это липкая задняя пена, которая используется для детских наклеек. Он слишком мягкий, поэтому, когда направление тороида меняется на противоположное, тороид немного уходит вбок.

Цепной привод для вращения тороида мне не нравится, я переделаю его в прямой привод с двигателем внизу. Звездочки не имеют идеальных расстояний от корня до центра, и цепь то натянута, то нормально. Также цепь не любит расцепляться при вращении, вызывая легкое заедание.
Я хочу использовать микрошаг двигателя для более точного разрешения, прямо сейчас оно составляет около 400 импульсов на виток тороида.

Голубая пена, которую я заменю хирургической трубкой из латексной резины. Думаю одного слоя будет достаточно. Возможно, мне придется повернуть акриловый фланец вниз, так как он будет слишком глубоко входить в тор с тонкой поверхностью трубки.

Пена/резина должна создавать податливую поверхность, которая поворачивает тороид, но не мешает уже намотанному проводу.

июн



аудио король

Участник

27.02.2020 1:43

#2

• 27.02.2020 1:43
• #2

Отличная работа! Я всегда хотел построить один из них, но никогда не было времени.
Не могу дождаться, чтобы увидеть это в действии



абраксалито

Участник

27. 02.2020 2:06

#3

• 27.02.2020 2:06
• #3

Определенно интересно посмотреть на ваши ошибки @jneutron. Я уже довольно давно присматриваюсь к машинам на Taobao, но делать их своими руками гораздо интереснее!



jneutron

Участник

27.02.2020 2:30

#4

• 27. 02.2020 2:30
• #4

Утерян цепной привод, вместо латуни используется U-образная секция, теперь вместо латуни вал из закаленной стали. Это все еще немного связывает, но действительно намного лучше, чем цепь. Я повторно использовал алюминиевую двухопорную опору из старого проекта 9.0033 Завтра я закажу муфту Oldham у McMaster Carr. Нужен конец 5мм и 8мм. В итоге выйдет около 30 баксов. На сегодняшний день это будет самая дорогая часть сборки.
Сегодня не монтировал, завтра выложу фото сборки.

Не знаю как выложить видео, но когда заработает, выложу кадры всей операции. Интернет-видео вроде как показывает, но в конечном итоге они идут слишком быстро. Мой план состоит в том, чтобы использовать Arduino и очень медленно снимать видео.

Jn

Пс. Я точу детали с допуском около 0,0005 дюйма (12,5 микрон), но эта проклятая муфта все еще вызывает проблемы. Я подозреваю, что в муфте не идеально выровнены отверстия, и когда я затягиваю установочные винты, муфта слегка смещается. Дешево не обязательно лучше, пойди разберись.



Последнее редактирование: 27.02.2020 2:38

фофман

Участник

02.2020 8:03

• #5

Как насчет резинового приводного ремня, используемого в основных 3D-принтерах? Я всегда удивляюсь, насколько он точен по оси Y (перемещение тяжелого лотка с распечаткой со скоростью 100 мм/с), учитывая, что он упругий.

У меня только плохой опыт с этими соединителями катушек. ИМО, загружая их радиально, заставляет их изгибаться при вращении. Также я не доверяю их точности, т.к. при начальном крутящем моменте они могут слегка раскручиваться, не правильно передавая угловой ход.

Что касается Arduino, то библиотека AccelStepper очень хороша для перемещения более тяжелых предметов, поскольку она прекрасно справляется с плавным ускорением/замедлением.

Я играл с очень дешевыми контроллерами шагового двигателя на базе A4988, которые очень легко взаимодействовать с AccelStepper и управлять микрошаговым управлением внутри. Хотя в итоге я остановился на редукторных степперах вместо микрошагов.



jneutron

Участник

27.02.2020 12:17

#6

• 27.02.2020 12:17
• #6

фофман сказал:

Как насчет резинового приводного ремня, используемого в основных 3D-принтерах? Я всегда удивляюсь, насколько он точен по оси Y (перемещение тяжелого лотка с распечаткой со скоростью 100 мм/с), учитывая, что он упругий.

У меня только плохой опыт с этими соединителями катушек. ИМО, загружая их радиально, заставляет их изгибаться при вращении. Также я не доверяю их точности, т.к. при начальном крутящем моменте они могут слегка раскручиваться, не правильно передавая угловой ход.

Что касается Arduino, то библиотека AccelStepper очень хороша для перемещения более тяжелых предметов, поскольку она прекрасно справляется с плавным ускорением/замедлением.

Я играл с очень дешевыми контроллерами шагового двигателя на базе A4988, которые очень легко взаимодействовать с AccelStepper и управлять микрошаговым управлением внутри. Хотя в итоге я остановился на редукторных степперах вместо микрошагов.

Нажмите, чтобы развернуть…

Я определенно думал о резиновом ремне. Посмотрев видеоролики других намотчиков, я решил поставить прямой привод с двигателем, чтобы обеспечить более четкую рабочую зону, а также отсутствие цепи, которая могла бы защемить пальцы.
Спасибо за подсказку, я проверю библиотеку.
Мой план состоит в том, чтобы преобразовать приводы для последовательной укладки проволоки и установить либо 10-оборотный потенциометр, либо поворотный энкодер для управления скоростью.
Четыре программных режима.
1. Вращайте кольцо по часовой стрелке, тороид выключен, на дисплее отображается намотка проволоки в футах. Кольца соединены.
2. Поверните кольцо против часовой стрелки, тороидальный ведомый и редукторный, кольца отсоединены. Дисплей показывает общее количество оборотов.
Если я сделаю оба микрошага на 32, разрешение для коэффициента будет отличным. Я не ожидаю, что движение тороида будет с точностью до 32 микрошагов, так как я использую открытый цикл.
3. Установите соотношение.
4. Вращайте тор, не вращая двигатель обмотки.
Ps..только что понял режимы 3 и 4 полезны.
Я могу просто добавить переключатель в режим управления. Использование четырех цифровых входов

Jn



Последнее редактирование: 27. 02.2020 12:20

фофман

Участник

27-02-2020 13:18

#7

• 27.02.2020 13:18
• #7

Ничто не сравнится с прямым приводом, это точно

За исключением пропущенных шагов, шаговые двигатели очень надежны с точки зрения точного положения. Возможно, вам не нужна обратная связь (возможно, только некоторый сброс для исходного положения, не знаю)

Nema 17 довольно сильны и хорошо справляются с микрошагом. Они есть в моем 3D-принтере начального уровня (как и в большинстве других принтеров), и я не помню ни одного пропущенного шага, а печать занимает даже целый день.



jneutron

Участник

27.02.2020 13:25

#8

• 27.02.2020 13:25
• #8

Ах да, забыл, что мне нужны кнопки сброса… ну…

Спасибо.

Январь



jneutron

Участник

27. 02.2020 17:27

#9

• 27.02.2020 17:27
• #9

Вот новый прямой привод для вращения тороида. Эта алюминиевая цилиндрическая деталь имеет два герметичных подшипника, по одному на каждом конце.

вал из закаленной стали. Понадобился отрезной круг, чтобы обрезать его по длине.

Завтра и в выходные, соберу и займусь отделкой колец.

июн



ЛинуксГуру

Участник

27. 02.2020 18:24

#10

• 27.02.2020 18:24
• #10

Я пытался построить тороидальную намотку еще в 2013 году. Это был полурабочий прототип без роликового стола для тороидального сердечника (поэтому я использовал коробки и книги и вращал сердечник вручную, чтобы определить, работоспособна ли эта конструкция). Внешний диаметр катушки с проволокой и челнока составляет около 355 мм (~ 14 дюймов). Я отказался от этого проекта из-за слишком высокой стоимости.

Фотографии прилагаются. Так что вы можете извлечь некоторые уроки из моих достижений и ошибок.



вальсирующий медведь

Участник

27. 02.2020 18:25

#11

• 27.02.2020 18:25
• #11

Как там будет контроль натяжения. Другими словами, какой тонкий провод вы можете использовать?

Ура
Алан



Чилкут

Участник

27.02.2020 18:51

#12

• 27. 02.2020 18:51
• #12

Интересно. Я только начал с DIY несколько недель назад, понятия не имел, что люди на самом деле наматывают свои собственные тороиды! Ух ты.



jneutron

Элемент

27.02.2020 18:57

№13

• 27.02.2020 18:57
• №13

ЛинуксГуру сказал:

Я пытался построить тороидальную намотку еще в 2013 году. Это был полурабочий прототип без роликового стола для тороидального сердечника (поэтому я использовал коробки и книги и вращал сердечник вручную, чтобы определить, работоспособна ли эта конструкция). Внешний диаметр катушки с проволокой и челнока составляет около 355 мм (~ 14 дюймов). Я отказался от этого проекта из-за слишком высокой стоимости.

Фотографии прилагаются. Так что вы можете извлечь некоторые уроки из моих достижений и ошибок.

Нажмите, чтобы развернуть…

Вау, очень хорошая работа. Я заметил, что вы также настраивали второе кольцо для управления.

Видео, которое я видел, имеет только один диск, поэтому я пошел по этому пути. Но, черт возьми, это был, безусловно, амбициозный проект, он выглядел довольно хорошо. Я рад, что ты сохранил фотографии.

Джон



Последнее редактирование: 27. 02.2020 19:04

jneutron

Участник

27.02.2020 19:03

№14

• 27.02.2020 19:03
• №14

вальсирующий медведь сказал:

Как там будет контроль натяжения. Другими словами, какой тонкий провод вы можете использовать?

Ура
Алан

Нажмите, чтобы развернуть. ..

Инженер, который будет его использовать, хотел от 28 до 30 awg.

В настоящее время я планирую изготовить войлочный тормоз, который касается внутренней поверхности кольца катушки проволоки, и отрегулировать его с помощью пружин.

Единственное, что мне неизвестно, так это то, что шкив первого кольца возвращается к тороиду, и я хочу убедиться, что натяжение провода остается прежним. Из видео, которое я изучил, нагруженное кольцо сильно замедляется во время этой части ветра, но я не думаю, что ему нужно будет отступать, чтобы поддерживать натяжение. На видео толстая проволока имела тенденцию образовывать петлю непосредственно перед шкивом, но я подозреваю, что это было из-за того, что проволока такая толстая, а радиус шкива настолько мал, что проволока сопротивляется изгибу.

Если да, то мне придется сделать плавающий тормоз с пружиной, чтобы, если ему нужно дать задний ход, пружина это сделает. Но пока я не увижу необходимости добавить эту сложность, я воздержусь (однако, помня об этом. )

john



ЛинуксГуру

Участник

27.02.2020 19:06

№15

• 27.02.2020 19:06
• №15

Меня вдохновила статья, опубликованная в русском журнале «Радио» еще в 1987 году. В ней был полный набор чертежей всех деталей, необходимых для сборки машин. Тем не менее, я выбрал более классическую конструкцию с вертикальной шпулькой и челноком.



ЛинуксГуру

Участник

27. 02.2020 19:33

№16

• 27.02.2020 19:33
• №16

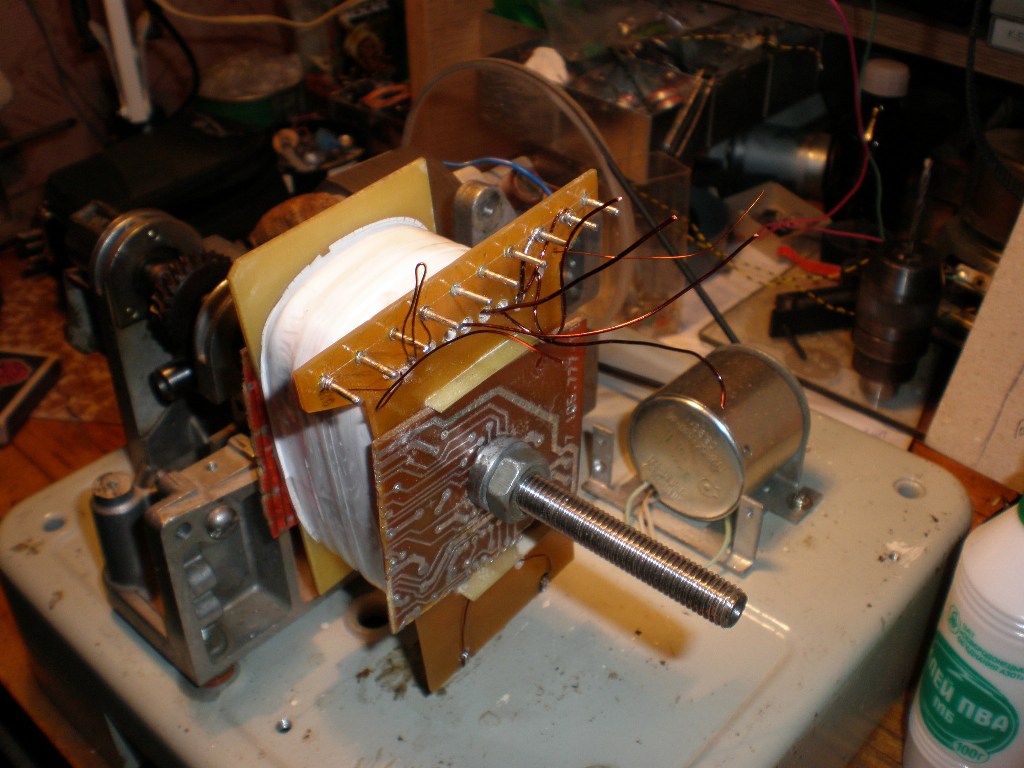

Кто-то собрал настоящую машину (на фото неизвестного производства из России).

Кроме того, в GrabCad есть полная модель SolidWorks, так что вы можете взять все данные и построить.

Бесплатные проекты САПР, файлы и 3D-модели | Библиотека сообщества GrabCAD



jneutron

Участник

27. 02.2020 20:16

# 17

• 27.02.2020 20:16
• # 17

Первая фотка, вау, похоже, что он стоял на улице несколько лет.

Он показывает провод именно там, где меня беспокоит натяжение провода. Когда шкив движется к тороиду, он фактически катится по проводу к тороиду. Я полагаю, что катушка источника почти останавливается, но не должна возвращаться назад. Это вопрос на данный момент.
linuksguru, отличные посты и информация, спасибо.

Судя по журналу, кольца разделены пополам. Неплохая идея. Но так как мои ролики имеют наружный диаметр, я думаю, что я должен держать угол открытия под углом от 60 до 90 градусов окружности кольца. Если я построю второй, возможно, будет лучше держать кольца в ID.

Кстати, хотя лично мне не нужны тороиды, это действительно забавный проект… и дает мне отличный повод купить больше инструментов.

ps.. Я могу вернуться к старой ветке паяльной лампы, чтобы найти основную информацию для радиочастотного моста, чтобы я мог его построить. Такой увлекательный аппарат.
июн



Последнее редактирование: 27.02.2020 20:21

ЛинуксГуру

Участник

2020-02-27 20:26

# 18

• 27. 02.2020 20:26
• # 18

jneutron сказал:

Он показывает провод именно там, где меня беспокоило натяжение провода. Когда шкив движется к тороиду, он фактически катится по проводу к тороиду. Я полагаю, что катушка источника почти останавливается, но не должна возвращаться назад. Это вопрос на данный момент.
linuksguru, отличные посты и информация, спасибо.
jn

Нажмите, чтобы развернуть…

Бобина катушки с проволокой вращается с переменной скоростью, но не назад.



Беженец1

Участник

28. 02.2020 1:09

# 19

• 28.02.2020 1:09
• # 19

В прошлый раз, когда я смотрел фотографии самодельного тороидального намотчика, он был основан на велосипедном колесе со снятыми спицами и ступицей и обрезанным так, чтобы можно было удалить небольшую часть.
Съемная насадка также приводила в действие счетчик оборотов и вращатель керна с помощью какого-то выступа на одном из крепежных винтов.
Приводился простым резиновым катком.



jneutron

Участник

02.2020 17:10

#20

• #20

Получил хирургическую трубку от McMaster-Carr, доставка на следующий день просто потрясающая.

Я установил полудюймовую трубку внутреннего диаметра на две опорные части тороида. Эта голубая пена сводила меня с ума.

Думаю, эта трубка будет идеальной.
О, латунное кольцо по размеру соответствует высокому тороиду, который мы будем наматывать. Я не хотел ставить под угрозу одну из реальных частей.

июн



Показать скрытый контент низкого качества

Вы должны войти или зарегистрироваться, чтобы ответить здесь.

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

0,50-1,30 Диаметр провода Автоматическая тороидальная намоточная машина

Описание продукта
Автоматическая тороидальная намоточная машина трансформатора использует прецизионный цифровой тороидальный контроллер, это точная и надежная цифровая автоматическая тороидальная машина. используется для наматывания изоляционной ленты на тороидальный сердечник и обмотки. он лучше всего подходит для тороидального индуктора, тороидального трансформатора, тороидального трансформатора тока, тороидальной катушки, тороидальной дроссельной катушки, силовых индукторов, силовых магнитов, индуктора ИБП, индукторов преобразователя, тяжелого тороидального сердечника и т. д.

Specification

Wire diameter	0.50-1.30	Max.winding speed	200rpm
Max.final coil.O.D	φ60-200	Район между проволоками	Пропорциональная связь
MIN.FINA0823 Supply voltage	AC 220V(50Hz)
Max.finalcoil height	80	Mechanical  dimensions	550*500*750
Controller Хранение Программы мощности	29 (SET)	Вес	94KG

. 0826

1.0826

9.0826 9000.

.0033 (единица измерения): мм

Информация о компании и профиль
We-TIANJIN GREWIN GROUP является экспертом в области машин уже более 31 года. Наши Grewin имеют сертификаты ISO9001:2015.





Почему выбирают нас?
Гарантийный срок:
12 месяцев после получения продукта пользователем.
Гарантия:
Только в случае ненормальной поломки, вызванной конструкцией машины или заводским дефектом, будет предоставлен бесплатный ремонт и аксессуары.

Возможность технического обслуживания:
Все сервисные инженеры с многолетним опытом прошли специальное технологическое обучение, которое может решать различные проблемы поломок.
Объясните пользователю, как правильно использовать и как обслуживать продукт.
Предоставить бесплатную консультацию по технологии производства электронной продукции.

Обслуживание после продажи:
Чтобы гарантировать, что машина будет использоваться нормально, мы проведем обучение по эксплуатации, использованию и обслуживанию нашего продукта с помощью руководства на английском языке, видео, руководства в режиме онлайн.

Инструкция по применению:
Подайте заявку на правильный полный размер продукта, в противном случае неправильные размеры повлияют на эффект использования.
Убедитесь, что использование продукта полностью соответствует инструкции по применению. Не превышайте область применения продуктов.
Поддерживайте продукт после использования, влагостойкий, устойчивый к ржавчине, герметичный, взрывозащищенный, регулярное техническое обслуживание и осмотр. Все сделано, чтобы продлить срок использования.

Related Products

1.GWM-0119   Gear type toroidal coil winding machine




Wire diameter	0.70-2.50	Max.winding speed	200RPM
MAX.FINAL COIL.0812
Min.final coil.I.D	φ40	Supply voltage	AC 220V(50Hz)
Max.finalcoil height	100	Mechanical  dimensions	550*500*780
Controller storage  capacity Programs	29 (set)	Weight	94kg

GWM-0119(winding machine/Mag. OD.400)
(unit): mm

2.GWM-0719  Floor type toroidal coil winding machine




Wire diameter	1.0-4.50	Max.winding speed	150rpm
Max.final coil.O.D	φ250-800	Wire spacing	Proportional linkage
Min.final coil.I.D	φ80	Supply voltage	AC 220V(50Hz)
Max.finalcoil height	250	Mechanical  dimensions	1050x900x1530mm
Controller storage  capacity Programs	29 (set)	Weight	383kg

GWM-0719 (winding machine/Mag. OD.400)
(unit): mm

3.GW0950  Mobile rectangular coil winding machine

222923

Wire diameter	0.70-2.00	Max.winding speed	200rpm
Max.final coil.O.D	φ65-500,55	Wire spacing	Proportional linkage
Min.final coil.I.D	φ50-430,45	. Напряжение питания	AC 220V (50HZ)
MILCIOLCIOLCIOLCIOLCIOLCIOL
. 0811 Mechanical  dimensions	1000*950*780
Controller storage  capacity Programs	29 (set)	Weight	110kg

GW0950(

4.GWTM-0218    Зубчатая автоматическая намоточная машина для обмотки изоляционной лентой



Tape width	12(8,10,15)	Max.taping speed	250rpm
Max.final coil.O.D	φ50- 200	Tape spacing	Proportional linkage
Min. final coil.I.D	φ35	Supply voltage	AC 220V(50Hz)
Max.finalcoil height	80	Mechanical  dimensions	550×500×1100
Controller storage  capacity Programs	29 (set)	Вес	100KG

GWTM-0218 (Taping Matche/Mag.OD.400)
(Блок): MM

1111111111.04.G.GT.G.GT.G.G.400)
(единица): MM

908 111111111111811.G.G.G.G.G.G.G.G.G.G.G.G.G.G.G.G.G.400)

: MM

908 11111.0812   Gear type automatic wrapping insulating tape machine



8023 0839

Tape width	15(20,25,30)	Max. taping speed	120rpm
Max.final Coil.O.D	φ130-650	.0812	φ60	Supply voltage	AC 220V(50Hz)
Max.finalcoil height	150	Mechanical  dimensions	9000×600×1800
Память контроллера Емкость Программы	29 (набор)	Вес

GWTM-0418 (лентопротяжная машина/Mag.OD.400)
(единица измерения): мм

Конечно, у нас есть и другие модели, пожалуйста, свяжитесь с нами, если вам нужно.

Свяжитесь с нами
Сообщите нам данные вашей тороидальной катушки, как показано ниже:
1. Внешний диаметр тороидального сердечника перед намоткой?
2.Внутренний диаметр тороидального сердечника перед намоткой?
3. Высота сердечника тороида перед намоткой?
4.сколько обмоток на этом сердечнике?
5. Сколько всего ленточных обмоток на этой тороидальной катушке?
6.Как насчет ширины ленты каждой намотки ленты?
7.сколько витков каждой ленточной обмотки?
8. Предоставьте фотографии продукта, который лучше.
Элис.Ли
Tianjin Grewin Technology Co., Ltd.
Web:transformer.en.made-in-china.com
Адрес: 2# MeiNian Plaza No.16 DongTing Road, Hexi Distr, 300222, Тяньцзинь, Китай.

Расчет и намотка трансформатора своими руками. Правильная намотка трансформатора своими руками. Намоточный станок своими руками

Тороидальный трансформатор представляет собой преобразователь электрического напряжения или тока, сердечник которого изогнут и замкнут. Профиль сечения отличается от круглого, название до сих пор используется за неимением лучшего.

Отличия тороидальных трансформаторов

Майкл Фарадей признан изобретателем тороидальных трансформаторов. В русской литературе (особенно коммунистического времени) можно встретить утопическую мысль: Яблочков первым собрал такую ​​вещь, сопоставив указанную дату — обычно 1876 год — с ранними опытами по электромагнитной индукции (1830 год). Напрашивается вывод: Англия опередила Россию на полвека. Заинтересованных подробностями отсылаем к обзору. Дана подробная информация о конструкции первого в мире тороидального трансформатора. Изделие отличается формой сердцевины. Кроме тороидальной принято различать по форме:

1. Бронированный. Отличаются избыточностью ферромагнитного сплава. Чтобы замкнуть линии поля (пройти внутрь материала), ярма охватывают обмотки снаружи. В результате вход и выход наматываются вокруг общей оси. Один над другим или рядом с ним.
2. Стержень. Сердечник трансформатора проходит внутри витков обмотки. Вход и выход пространственно разделены. Ярма поглощают небольшую часть силовых линий магнитного поля, проходящих вне катушек. Собственно нужно для соединения шатунов.

тороидальный трансформатор

Новичку тяжело, полезно объяснить подробнее. Стержень — это часть сердечника, которая проходит внутри катушек. На каркас наматывается проволока. Ярмо – это часть сердечника, соединяющая стержни. Нам нужно передать линии магнитного поля. Хомуты закрывают сердечник, образуя цельную конструкцию. Закрытие необходимо для свободного распространения магнитного поля внутри материала.

Тема Магнитная индукция показывает, что поле сильно усиливается внутри ферромагнетика. Эффект лежит в основе работы трансформаторов.

Ярмо входит в состав сердечника минимального состава. В броне он дополнительно прикрывает обмотки снаружи по длине, как бы предохраняя. Название происходит от аналогии. Майкл Фарадей выбрал тор довольно интуитивно. Формально его можно назвать стержневым сердечником, хотя направление оси симметрии обмоток — дуга.

Первый магнит (1824 г.) поддерживался подковой. Возможно, именно это и задало правильный азимут направлению полета творческой мысли ученого. Используйте Фарадея с другим материалом, эксперимент провалится.

Тор обмотан одной лентой. Такие сердечники называются спиральными, в отличие от броневых и стержневых сердечников, которые фигурируют в литературе под названием пластинчатых. Это будет заблуждением. Еще раз следует сказать: тороидальный сердечник, намотанный отдельными пластинами, называется спиральным. Приходится разбивать по частям, когда ленты нет. Это связано с чисто экономическими причинами.

Подведем итог: в своем первоначальном виде тороидальный трансформатор Фарадея имел круглый сердечник. Сегодня форма убыточна, обеспечить массовое производство соответствующей технологией невозможно. Хотя деформация проволоки на углах изгиба однозначно приводит к ухудшению характеристик изделия. Механические напряжения увеличивают омическое сопротивление обмотки.

Тороидальные сердечники трансформатора

Тороидальный трансформатор назван в честь формы сердечника. Майкл Фарадей сделал пончик из цельного куска мягкой стали круглого сечения. Проект нецелесообразен на современном этапе по нескольким причинам. Основное внимание уделяется минимизации потерь. Сплошной сердечник неблагоприятен, наводятся вихревые токи, сильно нагревающие материал. Получается плавильная индукционная печь, легко превращающая сталь в жидкость.

Во избежание ненужной траты энергии и перегрева трансформатора сердечник нарезан на полосы. Каждая изолируется от соседней, например, лаком. В случае тороидальных сердечников они намотаны по одинарной спирали или полосами. Сталь обычно имеет изолирующее покрытие толщиной в один микрометр с одной стороны.

Для строительства используются указанные стали, которые нередко имеют тороидальное исполнение. Желающие могут ознакомиться с ГОСТ 21427.2 и 21427.1. Для сердечников (как следует из названия документов) сегодня чаще используется анизотропный холоднокатаный стальной лист. Из названия следует: магнитные свойства материала неодинаковы вдоль разных осей координат. Вектор потока поля должен совпадать с направлением проката (в нашем случае он движется по окружности). Ранее использовался другой металл. Сердечники высокочастотных трансформаторов могут быть изготовлены из стали 1521. В рамках сайта обсуждались особенности используемых материалов (см. ). Сталь маркируют по-разному, в обозначение входит информация:

• Первое место отводится цифре, характеризующей структуру. Для анизотропных сталей применяется 3.
• Вторая цифра указывает на процентное содержание кремния:
1. менее 0,8%.
2. 0,8 – 1,8%.
3. 1,8 – 2,8%.
4. 2,8 – 3,8%.
5. 3,8 – 4,8%.
• Третья цифра указывает на основную характеристику. Могут быть удельные потери, величина которых при фиксированной напряженности поля.
• Тип стали. С увеличением числа удельные потери уменьшаются. Зависит от технологии производства металла.

Теряет значение относительного положения конца и начала ленты. Чтобы спираль не разматывалась, последний виток приваривают к предыдущему точечной сваркой. Намотка осуществляется с натяжением, лента, собранная из нескольких полос, обычно не может быть плотно подогнана, сварка выполняется внахлест. Иногда тор разрезают на две части (split core), на практике это требуется относительно редко. Половинки стягиваются бинтом при сборке. В процессе изготовления готовый тороидальный сердечник нарезается инструментом, торцы шлифуются. Витки спирали скрепляются связующим, чтобы она не раскручивалась.

Обмотка тороидальных трансформаторов

Тороидальный сердечник стандартно дополнительно изолирован от обмоток, даже если используется лакированный провод. Широко используется электрокартон (ГОСТ 2824) толщиной до 0,8 мм (возможны и другие варианты). Распространенные корпуса:

1. Картон наматывается с захватом предыдущего витка на тороидальный сердечник. Метод характеризуется полным перекрытием (на половину ширины). Конец приклеивается или закрепляется липкой лентой.
2. На торцах сердечник защищен картонными шайбами ​​с прорезями глубиной 10–20 мм на расстоянии 20–35 мм, покрывающими толщину тора. Наружная, внутренняя стороны закрыты полосами. Технологически шайбы собираются в последнюю очередь, загибаются нарезанные зубья. Сверху спирально намотана киперная лента.
3. На полосах можно сделать надрезы, тогда их берут с запасом, чтобы высота тора была больше, кольца строго по ширине, накладываются на изгибы.
4. Тонкие полоски, текстолитовые кольца закреплены на тороидальном сердечнике лентами из стекловолокна в полный перехлест.
5. Иногда кольца изготавливают из электротехнической фанеры, гетинакса, толстого (до 8 мм) текстолита с запасом по наружному диаметру 1-2 мм. Внешний и внутренний края защищены картонными полосами со сгибом по краям. Между первыми витками обмотки сердечника остается воздушный зазор. Зазор под картоном нужен на случай, если края под проволокой потерлись. Тогда токоведущая часть никогда не коснется тороидального сердечника. Сверху наматывается киперная лента. Иногда внешний край колец зачищают, чтобы обмотка на углах шла ровно.
6. Есть утеплитель аналогичный предыдущему, с внутренней стороны по кольцам на наружных ребрах идут пазы к жиле, куда укладываются полоски. Элементы изготовлены из текстолита. Сверху наматывается киперная лента.

Обмотки обычно делают концентрическими (одна над другой), или чередующимися (как в первом эксперименте Майкла Фарадея в 1831 г.), иногда называемыми дисковыми обмотками. В последнем случае через один их можно намотать достаточно большое количество, попеременно: то высокого напряжения, то низкого. Чистая электротехническая медь (99,95%) с удельным сопротивлением 17,24 — 17,54 нОм·м. Из-за дороговизны металла рафинированный алюминий берут для изготовления тороидальных трансформаторов малой и средней мощности. Для остальных случаев сказываются ограничения по проводимости и пластичности.

В мощных трансформаторах медный провод прямоугольного сечения. Сделано для экономии места. Сердечник должен быть толстым, пропускающим значительный ток, чтобы не расплавился, круглое сечение приведет к чрезмерному увеличению габаритов. Выигрыш в равномерности распределения поля по материалу сводился бы к нулю. Толстый прямоугольный провод достаточно удобно прокладывать, чего не скажешь о тонком. В остальном (по конструктивным особенностям) намотка осуществляется точно так же, как и в случае с обычным трансформатором. Катушки изготавливают цилиндрическими, винтовыми, однослойными, многослойными.

Определение конструкции тороидального трансформатора

Интересующимся вопросом рекомендуем изучить книгу С.В.Котенева, А.Н.Евсеева по расчету оптимизации тороидальных трансформаторов (Горячая линия — издание Телеком, 2011). Напоминаем, что публикация защищена законом об авторском праве. Профессионалы найдут в себе силы (средства) приобрести книгу в случае необходимости. По главам расчет начинается с определения параметров режима холостого хода. Подробно описано, как найти активные и реактивные токи, рассчитать основные параметры.

Печатное издание, несмотря на некоторую противоречивость изложения, попутно разъясняет, почему включенный в цепь трансформатор, лишенный нагрузки, не перегорает (энергия тока расходуется на намагничивание). Хотя, казалось бы, очевидный исход события был предсказан.

Число витков первичной обмотки выбирается из условия, чтобы магнитная индукция не превышала максимального значения (до выхода в режим насыщения, где значение не изменяется при увеличении напряженности поля). Если расчет выполняется для бытовой сети 230 вольт, допуск принимают по ГОСТ 13109. В нашем случае имеется в виду отклонение амплитуды в пределах 10%. Помните: вся промышленность в 21 веке перешла на 230 вольт (220 не используется, цитируется в литературе, «наследие тяжелого прошлого»).

Если вас интересует изготовление сварочного аппарата или стабилизатора напряжения, то вам обязательно нужно знать, что такое тороидальные трансформаторы. Но самое главное, как они работают и какие есть тонкости в изготовлении. Кроме того, такие трансформаторы благодаря своей конструкции способны отдавать большую мощность по сравнению с намотанными на Е-образном сердечнике. Поэтому такие устройства идеально подходят для питания очень мощной техники — например, усилителей низкой частоты.

Исходные данные

Итак, прежде чем приступить к изготовлению трансформатора, необходимо изучить матчасть. Во-первых, вам нужно определиться с типом проволоки, которую вы используете. Во-вторых, нужно рассчитать количество витков (из этого следует, что вы будете знать, сколько всего метров провода вам понадобится). В-третьих, необходимо выбрать сечение провода. От этого параметра зависит выходной ток, а значит и мощность тороидального трансформатора.

Также необходимо учитывать, что при малом числе витков в первичной обмотке будет происходить нагрев. Аналогичная ситуация возникает и в том случае, если мощность потребителей, подключенных к вторичной обмотке, превышает значение, которое может отдать трансформатор. Следствием перегрева является снижение надежности. Более того, перегрев может даже привести к возгоранию трансформатора.

Что потребуется для изготовления

Итак, вы приступили к изготовлению трансформатора. Вам необходимо приобрести инструменты и материалы. Конечно, может потребоваться даже швейная иголка или спички, но такие принадлежности наверняка есть у каждого. Самое главное — это железо, из которого сделаны тороидальные трансформаторы. Вам понадобится много трансформаторной стали, она должна быть в форме тора. Далее, естественно, провод в лаковой изоляции. Обязательно наличие малярного скотча и клея ПВА. Также изолента на тканевой основе нужна для разделения обмоток. И несколько кусочков провода для соединения концов обмоток. Причем провод необходимо использовать в силиконовой или резиновой изоляции.

трансформаторная сталь

Достать такой аксессуар, как может показаться, очень сложно. Но в любом доме, сарае, даже на пунктах приема металла сегодня можно найти негодные стабилизаторы напряжения. В советские годы они были очень популярны, их вместе использовали в черно-белых телевизорах, чтобы не сажать кинескопы. Вам не важно, работает этот стабилизатор или он сгорел. Самое главное — это тороидальные трансформаторы, которые в нем используются. Они станут основой вашего дизайна. Но перед этим нужно избавиться от старой обмотки, которая сделана из алюминиевого провода. А потом — подготовка сердцевины. Обратите внимание, что у него прямые углы. Вам это не нужно, так как вы можете повредить лаковую изоляцию при намотке. Постарайтесь максимально закруглить углы, подпилив их напильником. Затем поверх трансформаторной стали уложите изоленту на основе ткани. Нужен только один слой.

обмотки

А теперь немного о том, как осуществляется расчет тороидального трансформатора. Можно, конечно, использовать простые программы, которых великое множество. Для расчета можно использовать линейку и калькулятор. Конечно, в нем будет погрешность, так как не учтены многие другие факторы, существующие вообще в природе. При расчете следует руководствоваться одним правилом — мощность во вторичной обмотке не должна быть больше аналогичного значения в первичной обмотке.

Что касается такого процесса, как намотка тороидального трансформатора, то он очень трудоемкий. Хорошо, если есть возможность разобрать магнитопровод и после намотки собрать воедино. Но если такой возможности нет, то можно использовать подобие шпинделя. Вы наматываете на него определенное количество проволоки. Затем, пропуская этот шпиндель через тор, вы укладываете витки обмоток. Это займет много времени, поэтому, если вы не уверены в своих силах, лучше приобрести готовый блок питания.

Пример расчета

Процесс лучше всего описать на конкретном примере. Первичная обмотка обычно питается от сети переменного тока 220 В. Допустим, вам нужно две вторичные обмотки, чтобы каждая выдавала по 12 В. Также в первичной обмотке вы используете провод 0,6 мм. Следовательно, площадь сечения составит примерно 0,23 кв. мм. Но это еще не все расчеты, тороидальные трансформаторы нуждаются в тщательной настройке всех параметров. А теперь снова немного математики — нужно 220 (В) разделить на сумму напряжений вторичных цепей. В итоге вы получаете некий коэффициент 3,9. Значит, сечение провода, используемого во вторичной обмотке, должно быть ровно в 3,9 раза больше, чем в первичной. Для расчета количества витков для первичной обмотки нужно использовать простую формулу: коэффициент «40» умножить на напряжение (в первичной цепи оно равно 220 В), после чего это произведение разделить на сечение площадь магнитопровода. Следует отметить, что от того, насколько точно проведен расчет тороидального трансформатора, зависит его работоспособность и срок службы. Поэтому лучше еще раз повторить каждый шаг расчета.

Намотка трансформатора своими руками процесс не столько сложный, сколько длительный, требующий постоянной концентрации внимания.

Тем, кто впервые приступает к такой работе, может быть сложно разобраться, какой материал использовать и как проверить готовое устройство. Приведенная ниже пошаговая инструкция даст новичкам ответы на все вопросы.

Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми инструментами и приспособлениями для работы:

Виды и способы, направления намотки обмоток трансформатора показаны на фото:

Изоляция слоев обмотки

В некоторых случаях требуется вставить прокладки между проводами для изоляции. Чаще всего для этого используется конденсаторная или кабельная бумага.
Середина соседних обмоток трансформатора должна быть изолирована сильнее. Для изоляции и выравнивания поверхности под следующий слой обмотки нужен специальный лак 9№ 1693 обернуть с обеих сторон бумагой. Если нет лакоткани, то проблему можно решить с помощью той же бумаги, сложенной в несколько слоев.

Бумажные полоски для изоляции должны быть на 2-4 мм шире обмотки.

Для проверки в первую очередь необходимо определить выводы всех его обмоток. Полезные советы, как проверить трансформатор мультиметром на работоспособность, читайте в следующей статье.

Алгоритм действия

1. Закрепите провод с катушкой в ​​намоточном устройстве , а корпус трансформатора — в намоточном устройстве. Вращения делайте мягкие, умеренные, без срывов.
2. Опустите провод с катушки на раму.
3. Оставьте между столом и проводом не менее 20 см , чтобы можно было положить руку на стол и зафиксировать провод. Также на столе должны быть все сопутствующие материалы: наждачная бумага, ножницы, изоляционная бумага, прилагаемый паяльник, карандаш или ручка.
4. Одной рукой плавно вращайте намоточное устройство, а другой — фиксируйте провод. Необходимо, чтобы провод лежал ровно, виток к витку.
5. трансформатор каркас изолируют , а выходной конец провода пропускают через отверстие каркаса и ненадолго закрепляют на оси намоточного устройства.
6. Намотку следует начинать без спешки: нужно «набить руку», чтобы можно было укладывать витки рядом друг с другом.
7. Необходимо следить за тем, чтобы угол проволоки и натяжение были постоянными. Наматывать каждый последующий слой «до упора» не следует, так как провода могут соскользнуть и попасть в «щечки» каркаса.
8. Установите счетное устройство (если есть) на ноль или внимательно посчитайте витки устно.
9. Приклейте изоляционный материал или прижмите его мягким резиновым кольцом.
10. Каждый последующий виток на 1-2 витка тоньше предыдущего.

Намотку катушек трансформатора своими руками смотрите в видео ролике:

Соединение проводов

Если при намотке произошел обрыв, то:

• тонкие провода (тоньше 0,1мм) крутить и заваривать;
• концы проводов средней толщины (менее 0,3мм) освободить от изоляционного материала на 1-1,5 см, скрутить и припаять;
• концы толстых проводов (толще 0,3мм) нужно немного зачистить и припаять не скручивая;
• изолировать место пайки (сварки).

Важные моменты

Если для намотки используется тонкий провод, то количество витков должно превышать несколько тысяч . Сверху обмотку необходимо защитить изоляционной бумагой или кожзаменителем.

Если трансформатор намотан толстым проводом, то внешняя защита не требуется.

Пробная

После окончания намотки необходимо испытать трансформатор в действии , для этого его первичная обмотка должна быть подключена к сети.

Для проверки прибора на короткое замыкание подключите первичную обмотку и лампу последовательно к источнику питания.

Степень надежности изоляции проверяют попеременным касанием вывод конца провода каждого вывода конца сетевой обмотки.

Трансформатор следует испытывать очень внимательно и осторожно, чтобы не попасть под напряжение повышающей обмотки.

Если неукоснительно следовать предложенной инструкции и не пренебрегать ни одним из пунктов , то ручная намотка трансформатора не представит никаких трудностей, и с этим справится даже новичок.

По форме магнитопровода трансформаторы делятся на стержневые, бронированные и тороидальные. Казалось бы, разницы нет, ведь главное — это мощность, которую способен преобразовать трансформатор. Но если взять три трансформатора с магнитопроводами разной формы на одинаковую габаритную мощность, то окажется, что тороидальный трансформатор покажет наилучшие характеристики из всех. Именно по этой причине чаще всего для питания различных устройств во многих промышленных сферах выбор, конечно же, останавливают на тороидальных трансформаторах из-за их высокого КПД.

Сегодня тороидальные трансформаторы применяются в различных отраслях промышленности, и чаще всего тороидальные трансформаторы устанавливаются в источниках бесперебойного питания, стабилизаторах напряжения, применяются для питания осветительной и радиоаппаратуры, часто тороидальные трансформаторы можно увидеть в медицинском и диагностическом оборудовании, в сварочном оборудование и т.д. .




Как вы понимаете, когда говорят «тороидальный трансформатор», обычно имеют в виду сетевой однофазный трансформатор, силовой или измерительный, повышающий или понижающий, у которого тороидальный сердечник снабжен двумя и более обмотками.

Тороидальный трансформатор работает в принципе так же, как: он понижает или повышает напряжение, повышает или понижает ток — он преобразует электричество. Но тороидальный трансформатор отличается при той же передаваемой мощности меньшими габаритами и меньшим весом, то есть лучшими экономическими показателями.

Основной особенностью тороидального трансформатора является малый общий объем устройства, достигающий до половины по сравнению с другими типами магнитопроводов. в два раза больше по объему, чем тороидальный ленточный сердечник при той же габаритной мощности. Поэтому тороидальные трансформаторы более удобны в установке и подключении, и уже не столь важно, идет ли речь о внутренней или наружной установке.





Любой специалист скажет, что тороидальная форма сердечника идеальна для трансформатора по нескольким причинам: во-первых, экономия материалов при производстве, во-вторых, обмотки равномерно заполняют весь сердечник, растекаясь по всей его поверхности, не оставляя незадействованных пространств , в-третьих, поскольку обмотки короче, КПД тороидальных трансформаторов выше за счет меньшего сопротивления обмоточного провода.


Охлаждение обмотки — еще один важный фактор. Обмотки эффективно охлаждаются за счет тороидальной формы, поэтому плотность тока может быть выше. В этом случае потери в стали минимальны, а ток намагничивания значительно меньше. В результате тепловая нагрузка тороидального трансформатора очень высока.




Экономия электроэнергии – еще один плюс в пользу тороидального трансформатора. Примерно на 30 % больше энергии сохраняется при полной нагрузке и примерно на 80 % при холостом ходе по сравнению с другими формами слоистых магнитных цепей. Коэффициент рассеяния тороидальных трансформаторов в 5 раз меньше, чем у бронированных и стержневых трансформаторов, поэтому их можно смело использовать с чувствительной электронной аппаратурой.




При мощности тороидального трансформатора до киловатта он настолько легкий и компактный, что для установки достаточно использовать прижимную металлическую шайбу и болт. Потребителю достаточно выбрать подходящий трансформатор по току нагрузки и по первичному и вторичному напряжению. При изготовлении трансформатора на заводе рассчитывают площадь сечения сердечника, площадь окна, диаметры проводов обмотки, оптимальные размеры магнитопровода. цепи выбирают с учетом допустимой индукции в ней.

Для преобразования тока используются различные типы специальных устройств. Тороидальный трансформатор ТПП для сварочного аппарата и других устройств можно намотать своими руками в домашних условиях, это идеальный преобразователь энергии.

Конструкция

Первый биполярный трансформатор был изготовлен Фарадеем, и по данным, это был именно тороидальный прибор. Тороидальный автотрансформатор (марки Stihl, ТМ2, ТТС4) — устройство, предназначенное для преобразования переменного тока одного напряжения в другое. Они используются в различных линейных установках. Это электромагнитное устройство может быть однофазным и трехфазным. Конструктивно состоит из:

1. Диск металлический из прокатной магнитной стали для трансформаторов;
резиновая прокладка
2. ;
3. Выводы первичной обмотки;
вторичная обмотка
4. ;
5. изоляция между обмотками;
6. Экранирующая обмотка;
7. Дополнительный слой между первичной обмоткой и экраном;
8. Первичная обмотка;
9. Изолирующее покрытие жилы;
10. тороидальный сердечник;
предохранитель
11. ;
крепеж
12. ;
13. Изоляция крышки.

Для соединения обмоток используется магнитопровод.

Преобразователи этого типа можно классифицировать по назначению, охлаждению, типу магнитопровода, обмотки. По назначению есть импульсный, силовой, частотный преобразователь (ТСТ, ТНТ, ТТС, ТТ-3). Для охлаждения — воздушно-масляные (ОСТ, ОСМ, ТМ). По количеству обмоток — двухобмоточные и более.




Фото — принцип работы трансформатора

Устройство данного типа используется в различных аудио и видео установках, стабилизаторах, системах освещения. Основным отличием этой конструкции от других устройств является количество обмоток и форма сердечника. Физики считают, что кольцевая форма — это идеальная производительность якоря. При этом обмотка тороидального преобразователя равномерная, как и распределение тепла. Благодаря такому расположению витков преобразователь быстро остывает и даже при интенсивной работе не нуждается в использовании охладителей.




Фото — кольцевой тороидальный преобразователь

Преимущества тороидального трансформатора :

1. Небольшие размеры;
2. Выходной сигнал на торе очень сильный;
3. Обмотки короткие, и как следствие пониженное сопротивление и повышенный КПД. Но и из-за этого во время работы слышен определенный звуковой фон;
4. Отличные показатели энергосбережения;
5. Простота самостоятельной установки.

Преобразователь используется как сетевой стабилизатор, зарядное устройство, как блок питания галогенных ламп, ламповый усилитель УНЧ.




Фото — готовый ТПН25

Видео: назначение тороидальных трансформаторов


Принцип работы

Простейший тороидальный трансформатор состоит из двух обмоток на кольце и стального сердечника. Первичная обмотка подключается к источнику электрического тока, а вторичная — к потребителю электроэнергии. За счет магнитопровода отдельные обмотки соединены друг с другом и усилена их индуктивная связь. При включении питания в первичной обмотке создается переменный магнитный поток. Сцепляясь с отдельными обмотками, этот поток создает в них электромагнитную силу, зависящую от числа витков обмотки. Если изменить количество обмоток, то можно сделать трансформатор для преобразования любого напряжения.




Фото — Принцип действия

Также преобразователи этого типа бывают понижающими и повышающими. Тороидальный понижающий трансформатор имеет высокое напряжение на вторичных клеммах и низкое напряжение на первичных. Увеличение наоборот. Кроме того, обмотки могут быть более высокого напряжения или более низкого, в зависимости от особенностей сети.

Как сделать

Даже юные электрики могут сделать тороидальный трансформатор. Намотка и расчет не сложны. Предлагаем рассмотреть, как правильно намотать тороидальный магнитопровод для полуавтомата:




Учитывая, что 1 виток несет 0,84 вольта, схема обмотки тороидального трансформатора выполняется по такому принципу:

Так что вы без труда сможете изготовить тороидальный трансформатор 220 на 24 вольта самостоятельно. Описанная схема может быть подключена как к дуговой сварке, так и к полуавтоматической. Параметры рассчитываются исходя из сечения провода, количества витков и размера кольца.
