Укв антенна своими руками для радиоприемника. Как самостоятельно изготовить УКВ-антенну для радиоприемника: типы, инструкции и советы

Как сделать УКВ-антенну своими руками для улучшения приема радио. Какие бывают типы УКВ-антенн. Как правильно изготовить и подключить самодельную антенну. Почему может ухудшаться сигнал УКВ.

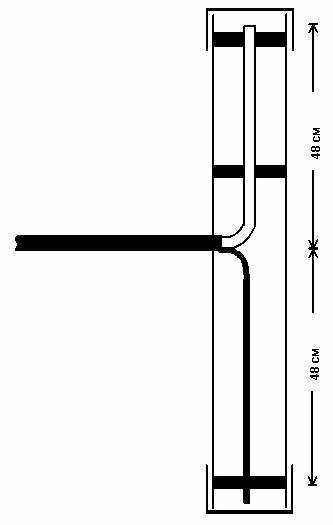

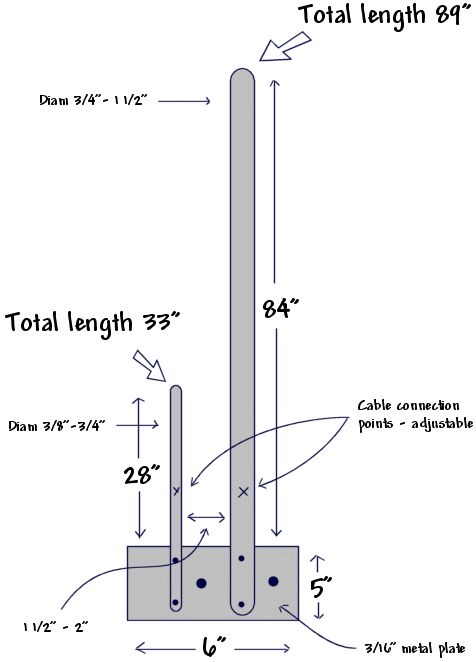

Типы УКВ-антенн для самостоятельного изготовления

Существует несколько основных типов УКВ-антенн, которые можно сделать своими руками:

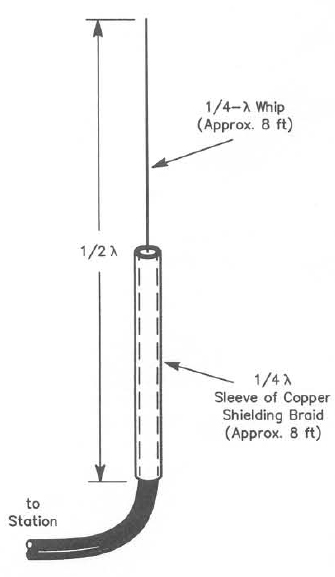

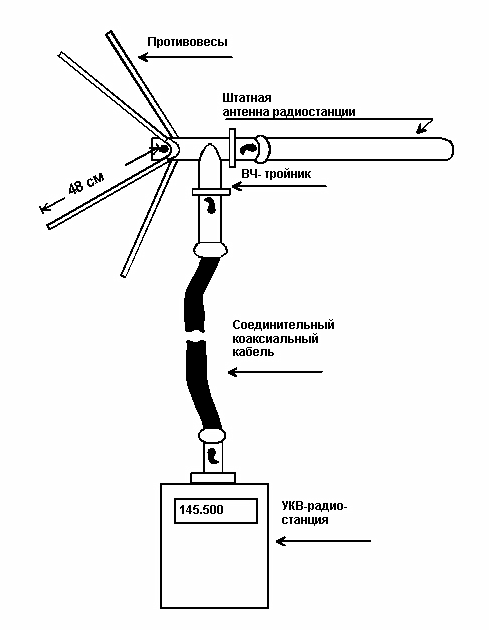

• Штыревая антенна — простейший вариант в виде вертикального проводника длиной около 75 см

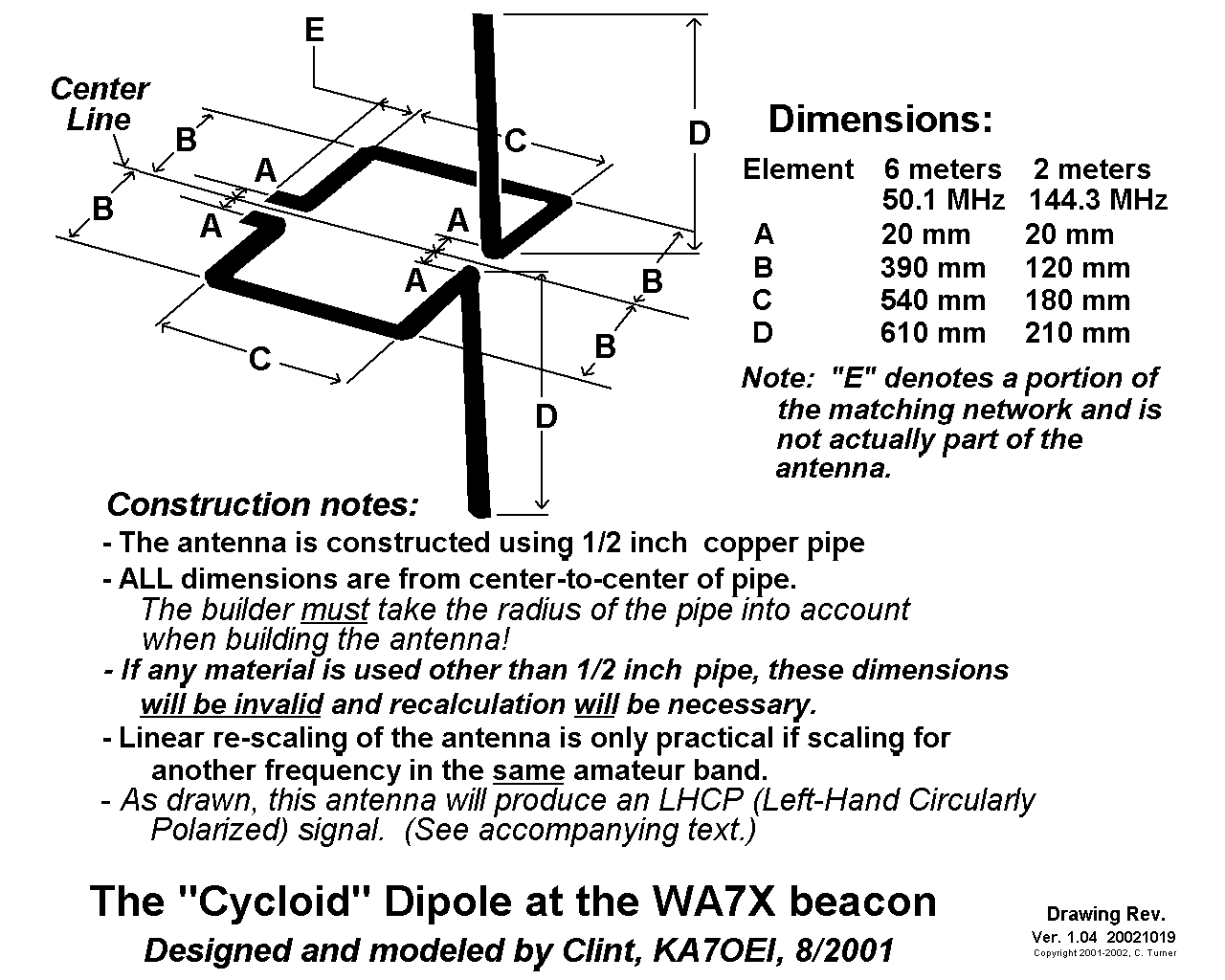

• Диполь — горизонтальная антенна из двух проводников общей длиной около 1,5 м
• Антенна «волновой канал» — направленная антенна с несколькими элементами

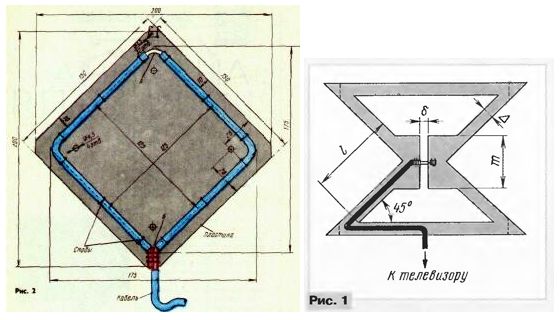

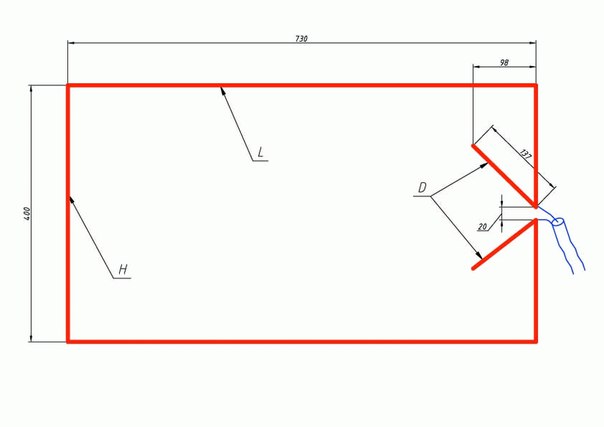

• Рамочная антенна — компактная антенна в виде рамки
• Антенна типа «двойной квадрат» — широкополосная антенна из двух параллельных квадратных рамок

Выбор конкретного типа зависит от условий приема и требуемых характеристик. Наиболее универсальным вариантом считается антенна «волновой канал».

Инструкция по изготовлению УКВ-антенны «волновой канал»

Для самостоятельного изготовления УКВ-антенны типа «волновой канал» потребуются:

• Деревянная рейка длиной 2-3 м
• Алюминиевый пруток диаметром 6-8 мм
• Изолированный провод
• Коаксиальный кабель
• Крепежные элементы

Порядок изготовления:

1. На деревянной рейке разметить места крепления элементов антенны
2. Нарезать из алюминиевого прутка элементы нужной длины
3. Закрепить элементы на рейке в соответствии с разметкой
4. Изготовить петлевой вибратор из провода
5. Подключить к вибратору коаксиальный кабель через симметрирующее устройство
6. Проверить КСВ антенны и при необходимости подстроить

Важно точно соблюдать размеры элементов и расстояния между ними согласно выбранной конструкции антенны.

Как правильно подключить самодельную УКВ-антенну

При подключении самодельной УКВ-антенны к радиоприемнику нужно учитывать следующие моменты:

• Использовать качественный коаксиальный кабель с волновым сопротивлением 50 или 75 Ом
• Длина кабеля должна быть минимально необходимой
• Обязательно применять симметрирующее устройство (балун) на входе антенны
• Тщательно герметизировать все соединения от попадания влаги
• При необходимости использовать согласующее устройство для согласования входа приемника с антенной

Правильное подключение позволит максимально эффективно использовать самодельную антенну и улучшить качество приема радиостанций.

Основные причины затухания сигнала УКВ

Качество приема УКВ-радиостанций может ухудшаться по следующим причинам:

• Большое расстояние до передающих станций
• Наличие препятствий на пути распространения сигнала (здания, деревья и т.д.)
• Неоптимальное расположение антенны
• Неисправность или низкое качество антенны и фидера
• Атмосферные помехи
• Интерференция от других радиоисточников

Для улучшения приема рекомендуется установить антенну как можно выше, использовать направленную антенну, применять малошумящий антенный усилитель при большом удалении от передатчиков.

Советы по изготовлению эффективной УКВ-антенны своими руками

При самостоятельном изготовлении УКВ-антенны важно соблюдать следующие рекомендации:

• Тщательно выдерживать все размеры элементов антенны
• Использовать качественные материалы (алюминий, медь)
• Обеспечить надежную изоляцию всех соединений
• Применять симметрирующее устройство на входе антенны
• Проверять КСВ антенны и при необходимости подстраивать
• Располагать антенну как можно выше и дальше от помех
• Использовать качественный малопотерьный кабель минимальной длины

Соблюдение этих рекомендаций позволит изготовить эффективную УКВ-антенну, способную обеспечить качественный прием радиостанций.

Выбор оптимального места установки самодельной УКВ-антенны

Правильное расположение самодельной УКВ-антенны очень важно для обеспечения качественного приема. При выборе места установки нужно учитывать следующие факторы:

• Антенну следует размещать как можно выше — на крыше дома, мачте и т.п.
• Желательно обеспечить прямую видимость в направлении передающих станций
• Антенна должна находиться дальше от источников помех — линий электропередач, электроприборов
• Для направленных антенн важно правильно выбрать азимут максимального излучения
• При установке на крыше антенну лучше поднять над коньком на 1-2 метра
• На балконе антенну нужно располагать как можно дальше от стен здания

Оптимальное расположение позволит максимально эффективно использовать самодельную УКВ-антенну и добиться наилучшего качества приема радиостанций.

Настройка и проверка работоспособности самодельной УКВ-антенны

После изготовления самодельную УКВ-антенну необходимо настроить и проверить ее работоспособность. Для этого выполняются следующие действия:

1. Измерение КСВ антенны с помощью КСВ-метра или анализатора антенн
2. Подстройка длины элементов для получения минимального КСВ в рабочем диапазоне
3. Проверка диаграммы направленности антенны
4. Сравнение уровня принимаемого сигнала с штатной антенной приемника
5. Прослушивание эфира и оценка качества приема разных радиостанций
6. При необходимости корректировка расположения антенны

Тщательная настройка и проверка позволят получить максимальную эффективность от самодельной УКВ-антенны и существенно улучшить качество приема радиостанций.

FM антенна своими руками: устройство и подключение

Радиотехника родила великое число конструкций, даже не вникая в то, что антенна FM-диапазона, возможно выделить три вида: линейные, апертурные, бегущей поверхностной волны. Второй тип знаком каждому, традиционные спутниковые тарелки, понятно, в радиоприеме не участвуют. Апертурой называется раскрыв антенны. Что касается конструкций бегущей волны, видное место занимают волновые каналы. Антенны Удо-Яги видел каждый, изучая крышу: стоит мачта, к вертикали прикреплен горизонтальный прут, усеянный отрезками проволоки. Волновой канал, ловящий телевидение. Отличие конструкций для радио ограничено направлением. Поляризация вертикальная, директоры натыканы сообразно.

Отличительной особенностью считаем хорошие направленные свойства, приличное усиление, подходит для стационарных объектов, не годится подвижным. FM-антенна своими руками изготавливается, учитывая особенности будущего местоположения — в одном случае пригодным будет одно решение, противном – другое…

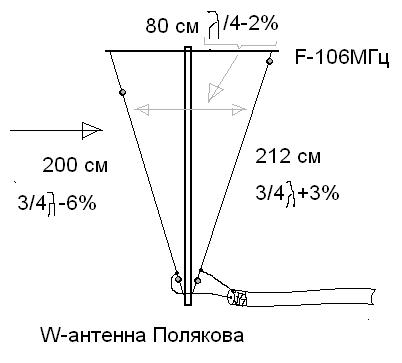

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Стоит раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

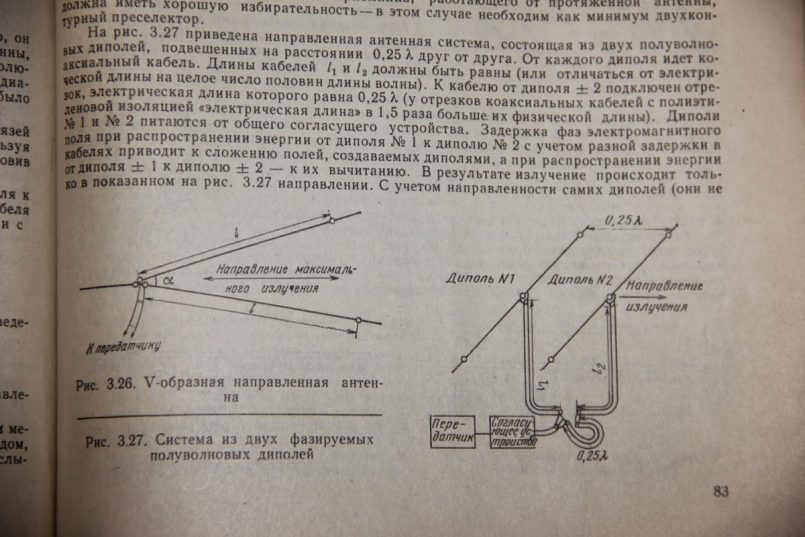

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n – 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, допустимо видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, требуется знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = Dⁿ √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Выполняя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

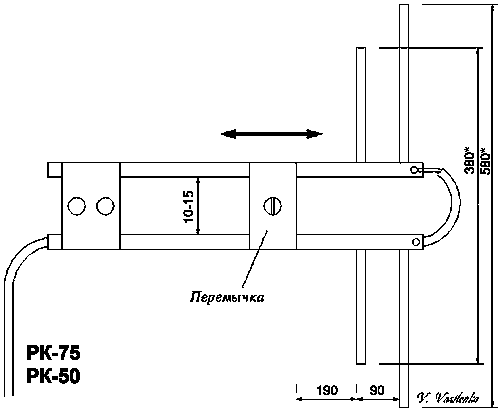

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, полагается сконструировать антенную решетку.

Процесс монтажа:

1. В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
2. Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование. В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками

Добавил: Chip,Дата: 23 Мар 2018

Укороченная антенна на 88-108МГц.

При сборке радиомикрофона, передатчика или приёмника на диапазон УКВ в качестве антенны удобнее использовать не обычный кусок провода, а антенну, предложенную в этой статье.  Она меньше по размерам и эффективнее обычной.

Для изготовления антенны нам понадобится:

• коаксиальный кабель или высоковольтный провод;
• термоусадочная трубка;
• обмоточный провод типа ПЭВ-2 0,2-0,5 мм;
• штангиль-циркуль;
• линейка;
• клей для пластика;
• и желание доделать все до конца 🙂

Описание изготовления антенны

Шаг 1. Берем любой высокочастотный коаксиальный кабель, на фото РК75.

Шаг 2. Снимаем оплетку и наружнюю изоляцию. Можно использовать высоковольтные провода от высоковольтных трансформаторов, используемых в ЭЛТ-телевизорах и мониторах. Они по жестче и хорошо подходят для антенн приемников, для радиомикрофонов советую выбрать провод по мягче .

Шаг 3. Также нарежем наш коаксиальный или высоковольтный провод кусок 72мм и кусок 74мм. С точностью +/- 1мм и любой отрезок пластика диаметром 3,6мм и длинной 18 мм +/-1мм

Шаг 4. Припаиваем к кабелю кусок провода, из которого будет, потом намотана катушка из любого подходящего отрезка пластика диаметром 3,6мм и наматываем 45витков провода. В данной конструкции был использован кусок внутренней изоляции длинной 18мм. Можно пересчитать катушку под другой диаметр. Соблюдая два условия длинна катушки 18мм, а индуктивность 1.3-1.4мкГн

Шаг 5. Теперь аккуратно наматываем расчетные витки. У меня вышло 45 витков при диаметре 3,6мм.

Шаг 6 . Катушка намотана, с ее торцов видны зазоры в них мы зальем клей для укрепления конструкции, мне из клеев очень нравится «Бизон» но можно применить другие способные клеить целлофан.

Шаг 7. Одеваем термоусадочную трубку.

Трубку можно нагреть любым удобным способом лучшие результаты получаются на закрытом огне. Я «усаживаю» строительным феном до его появления просто нагревал над газовой плитой.

Это готовый вариант антенны он гибкий и надежный! «Веселенький» цвет связан с отсутствием под рукой трубки нужного диаметра. Я сделал две антенны на вторую одену сверху черную трубку так будет менее заметной и значит более пригодной для радио жучка.

Тут вы видите антенны разных конструкций. Две антенны свежее изготовленные «веселенькая» (желтая с зеленым) и черная. Кусок провода около 35 см. Антенна заводская и телескопическая в 40 см длинной.

Не могу выразить в точных цифрах, но эффективность этой антенны выше, чем у всех лежащих антенн, кроме «заводской» — с ней она на ровне.

Выбор за Вами!

Автор: Werewolf (сайт:vrtp.ru)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

• Простое цифровое управление синтезатором радиостанций

Модернизация радиостанций «Маяк», «Эстакада» и им подобных…

Описание схемы управления

Во многих радиостанциях (Маяк, Эстакада и тп.) синтезаторы управляются двоичным кодом. Для управления такими синтезаторами предлагаю собрать не сложную схему на «простой» логике. Переключаются каналы вверх / вниз двумя кнопками. Имеется возможность включить «автоматическое сканирование частот»,

Подробнее…

• Программа для изучения Азбуки Морзе — MorseGen

MorseGen это программа, которая может генерировать код Морзе для практики на любой скорости для комфортного чтения. Она может быть использована для обучения Азбуки Морзе использованием метода Коха, начиная со случайной буквы или цифры группами, общими словами, текстом из файла или псевдо-связей. Если Вы начинаете изучать азбуку с нуля, то Вам  лучше начать с программы Morse Machine. Подробнее…

• 2-х диапазонная EH-антенна

Самодельная двухдиапазонная КВ антенна

Откликаясь на просьбы коллег, рассказываю о своём варианте 2-х диапазонной EH антенны на 20 и 10 метровый диапазоны.

Подробнее…

Популярность: 10 416 просм.

Простой антенный усилитель для УКВ(FM) приемника

УКВ ЧМ радиоприемник стал непременным атрибутом дома, в автомобиле и на даче. И одна из проблем, которая возникает при его эксплуатации, — это обеспечение требуемого качества приема на большом удалении от радиовещательных станций.

К сожалению, не все радиоприёмники обладают хорошей чувствительностью, поэтому при удалении от радиостанций на несколько десятков километров, например во время пребывания на даче или поездках за город, качество п иема значительно ухудшается.

Установка же эффективных приемных антенн на автомобиле или переносной аппаратуре сопряжена с большим трудностями или просто невозможна.

Выходом из этой ситуации может быть использование на входе радиоприемника малошумящего антенного усилителя. Если радиоприемник многодиапазонный и имеет один антенный вход (например, автомобильный), то усилитель до ж н усиливать сигналы именно этого диапазона и пропускать без потерь сигналы других.

Кроме того, в условиях города, когда уровень сигналов радиостан ий и помех значителен, такой усилитель необходимо отключать во избежание возникновения перекрестных искажений.

Если пр ем осуществляется далеко за городом, то усилитель можно сделать неотключаемым. Схема усилителя показана на рис. 1. Он выполнен на малошумящем биполярном транзисторе. Коэффициент усиления составляет около 20 дБ.

Рис. 1. Принципиальаня схема антенного усилителя для УКВ приемников.

На входе усилителя установлены последовательно включенные фильтр нижних частот (ФНЧ) C1L1C2 с частотой среза 115. ..120 МГц и фильтр верхних частот (ФВЧ) с частотой среза 60 65 МГц. Таким образом усилитель обеспечивает усиление сигналов радиостанций, работающих в обоих радиовещательных УКВ диапазонах.

Если усилитель планируется разместить в радиоприемнике, где используется одна антенна на все диапазоны (автомобильный вариант), то его схему на до доработать и ввести два реле, а так же дополнительный фильтр по питанию.

Схема устройства этого варианта показана на рис. 2. При подаче питающего напряжения реле К1 и К2 подключают усилитель А1 (показано на ем ) меж ду антенной и приемником, а при отключенном питании вход радиоприемника соединяется непосредственно с антенной.

Если усилитель будет устанавливаться в автомобиле то его надо обязательно разместить в металлическом корпусе и питание подать через проходной конденсатор (С9).

Рис. 2. Схема подключения антенного усилителя.

Элементы усилителя размещают на печатной плате из двусторонне фольгированного стеклотекстолита, рисунок печатных дорожек и расположение элементов показаны на рис. 3.

Вторая сторона печатной платы оставлена металлизированной и соединена фолы и по контуру с общим проводником первой стороны. Для автомобильного варианта печатную плату следует удлинить так, чтобы мож о было разместить реле и фильтр питания

В усилителе желательно применить малошумящий транзистор с нормированным коэффициентом шума лучше всего подойдут указанный на схеме КТ3120А, а также КТ382А, КТ382Б, КТ399А, КТ3101А-2, КТ3106А9 возможно применение транзистора КТ368А но результаты могут оказаться несколько хуже Конденсаторы КД, К10-17 и аналогичные импортного производства, С9 — К10П 4 КІО-51 КТП, Б23. Резисторы -МЯТ С2-33, Р1-4.

Рис. 3. Печатная плата для антенного усилителя УКВ.

Катушки L1 и L намотаны проводом ПЭВ-2 0,4 на оправке диаметром 4 мм и содержат соответственно 3,5 и 4,5 витка. Катушка L3 намотана на кольце диаметром 8-10 мм из феррита марки 2000НН и содержит 20-30 витков провода ПЭВ-2 0.2.

Усилитель включают между антенным гнезд м и входом радиоприёмника. При этом соединение от усилителя до входа приемника необходимо выполнить коротким экранированным кабелем.

При установке в автомобиле все соединения следует выполнить экранированным кабелем, а усилитель разместить вблизи радиоприемника в экранированном отсеке.

Если усилитель будет коммутруемым (автомобильный вариант), то необходим выключатель питания, который размещают в любом удобном месте. Фильтры рассчитаны для работы на кабель с волновым сопротивлением 50 Ом при работе на кабель 75 Ом необходимо уменьшить емкости конденсаторов С1-С4 и увеличить индуктивность кату ек L1 и L2 в полтора раза

Налаживание усилителя сводится к установке ебуемо режима по постоянному току. Подбором резистора R4 устанавливают оптимальный ток коллектора транзистора, при котором коэффициент шума минимален.

Такие режимы обычно указывают в справочнике. Затем проводят проверку АЧХ входных фильтров, а в случае необходимости корректировки сдвигают и раздвигают витки катушек индуктивности.

Экспериментальная проверка усилителя проводилась в г. Фатеж на расстоянии 40-45 км от радиовещательных станций г Курска. Он был установлен в приемник имеющий УКВ диапазон с частотами 65,8…74 МГц.

Прием осуществлялся на внешнюю антенну. Без усилителя был возможен уверенный прием двух государственных радиостанций и одна коммерческая радиостанция принималась с плохим качеством. После установки усилителя оказался возможным уверенный прием шести радиостанций, работающих в этом диапазоне в г. Курске.

И. Нечааев, г. Курск, Н. Лукьянчиков, г. Фатеж Курской обл. Р2001, 1.

Укв антенны своими руками — Chip Stock

Делаем антенну

В виду низкой активности и множества вопросов на тему УКВ, решил описать азы, с которых желательно начинать осваивать УКВ просторы.

На первый взгляд, как может показаться, УКВ – это маленькие антенны, простая аппаратура и тихий эфир, со связью в пределах города или если повезет в пределах области. На самом деле все далеко не так. Попытаюсь изложить свой путь в УКВ.

Изрядно насытившись связью на КВ, решил попробовать себя и на УКВ (до этого мнение об УКВ было на уровне «болтушка по городу» или «ничего серьезного»).

С чего начинать, тоже не знал, и поэтому начал с малого – сделал укв антенну 3+5, по этой ссылке (тут, кстати, огромный выбор чертежей антенн! Рабочих антенн! Читайте и изучайте!) Поставил эту антенну на даче на высоте – 13м от поверхности земли.

И стал слушать… Решив, что антенна должна быть вертикальной, то и слушал в основном FM участок. Это была самая первая моя ошибка! Ах, как много я потерял от того, что не заглядывал в участок с горизонтальной поляризацией. И вот, однажды изрядно потрудившись на даче в субботний вечер, добрался наконец-то до аппарата… Меня осенило…

Решил покрутить ручку валкодера ниже по частоте (в этот день как раз проходили соревнования ПФО). Каково же было мое удивление, когда я услышал Чебоксары. Позвал, и мне ответили. Потом позвал оператора из Йошкар-Олы, и он мне тоже ответил.

Обратите внимание

Возбужденный происходящим, просидел часов до двух ночи, и в итоге самая дальняя связь была с радиолюбителем из подмосковной Коломны. Лег спать переполненный впечатлений и эмоций. Долго не мог заснуть – осмысливал происходящее.

На утро я проснулся только с одной мыслью – мне нужна хорошая и эффективная антенна! Прочитав много литературы, я остановился на конструкциях антенн от Владимира, RA6FOO.

Могу с уверенностью сказать, что конструкции его антенн 100% рабочие, имеют отличную повторяемость и широкополосность, что дает возможность на небольшие недочеты и погрешности при изготовлении. По крайней мере при измерении рулеткой все получается. Следует особо отметить, что антенну надо делать одной и той же рулеткой.

Вот ссылка на сайт Владимира, RA6FOO. Большое спасибо Владимиру за его подробнейшие инструкции! Решил, что антенна должна быть обязательно легкой и крепкой, и в то же время дешевой. Выбрал модель, которая мне подходила, а именно это 11 элементов на шестиметровой траверсе. После этого купил в строительном магазине деревянные двухметровые рейки 17х17мм в сечении в количестве 5ти штук.

Рейки соединил соответствующим образом для получения однородного полотна длинной 6м. Провел разметку элементов (да, самое главное – элементы купил в ОБИ: алюминиевый пруток 6мм).

В деревянной траверсе на месте отметки делал пропил круглым напильником, дабы «притопить» в прорезь элемент. В самом элементе по центру делал отверстие 3мм, чтобы через шайбу маленьким саморезом прикрутить элемент к траверсе.

Вибратор изготовил из медного провода диаметром 4мм (другого просто не оказалось под руками).

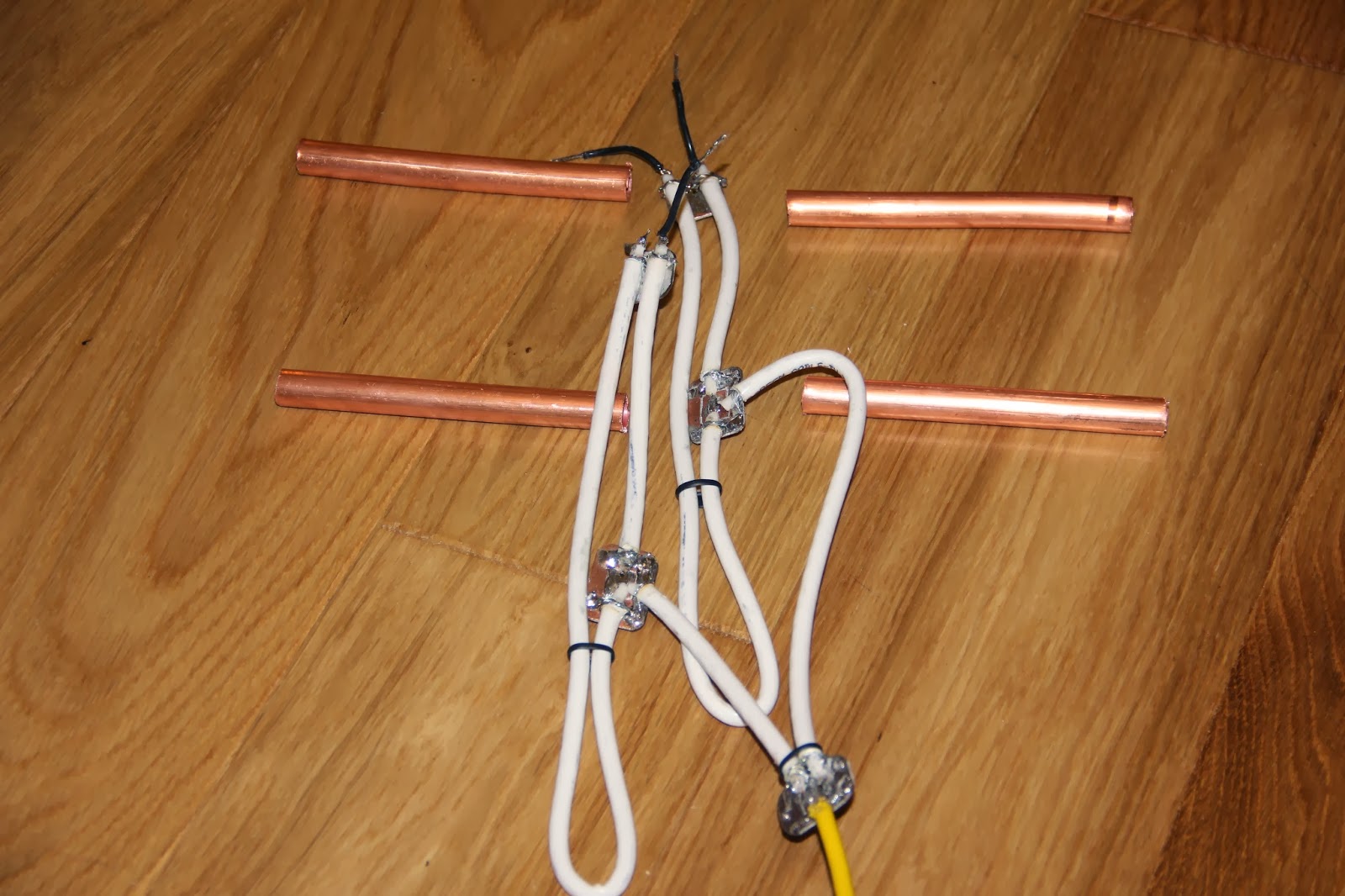

После этого озадачился вопросом, а как сделать симметрирующее устройство. Ответ на свой вопрос нашел на сайте Владимира, RA6FOO. Заготовка на фото.

Важно

Подпаиваем кабель и измеряем КСВ (кабель должен быть хорошего качества и с малыми потерями! Кабель типа RG-8X точно не подойдет!).

 Для того что бы померять КСВ достаточно антенны направить вертикально в небо . Если все сделано, как говорится, «плюс-минус» 1мм, то должно заработать сразу.

Лично у меня так и получилось: ксв=1 на частоте 144.600 МГц. Устанавливаю на десятиметровую самодельную мачту.

И вот настает этот трепетный момент! Включаю трансивер передаю: «CQ CQ CQ DE RU3T RU3T PSE k». За час работы провел 5 QSO с Москвой. Сигналы были достаточно уверенные. Покрутил, проверил диаграмму направленности, все в порядке! И пошли бессонные ночи у трансивера на УКВ.

Убедившись, что 2м диаппазоне антенна работает, и я не выгляжу «белой вороной», взялся за 70см диаппазон. Долго не раздумывал, сразу же обратился к сайту Владимира, RA6FOO. Выбрал себе антенну 20 элементов на четырехметровой траверсе.

Антенна была выполнена аналогичным образом – на брусках 17х17мм. Однако, крепления элементов решил изменить. Отверстия в траверсе сделал сверлом чуть меньшего диаметра, чем элементы.

После чего в отверстие при помощи молоточка вставлял элемент и фиксировал термоусадкой (так на всякий случай).

Вибратор закреплен и запитан так, как ниже на фото:

Не забываем про симметрируещее устройство!!! Антенну сделал за 3 часа. Вот, как получилась:

Совет

Все траверсы были полностью покрыты «Пенотексом» в три слоя. Фидеры тщательно герметизированы от влаги.

Теперь маленький отчет о работе на эти антенны. На 2м самая дальняя связь была с городом Пермь, это 870 км, На 70см – с Москвой.

Для полноты картины замечу, что первое время антенны не вращались каким-либо поворотным устройством (только подкручивались и устанавливались в определенном направлении), а работа в УКВ эфире велась исключительно по выходным на трансивер YAESU FT-857D.

Несколько слов хочу уделить частотам, на которых необходимо работать. В дни, когда не проходят соревнования, вызывная частота в горизонтальной поляризации 144.300 МГц (SSB и CW). В соревнованиях – 144,050 МГц (CW) и 144,300 МГц (SSB).

Много народа работает цифровыми видах связи, например:

• JT-65 работают на частоте 144,176 МГц;
• FSK-441 (Метеоры MS) на частотах от 144,360 МГц до 144,370 МГц;
• «Лунники» работают на частотах от 144,100 МГц до -144,150 МГц;
• Для любителей FM-связей вызывная частота – 145,500 Мгц (однако, поляризация антенны должна быть вертикальной).

Про возможности УКВ диапазонов можно почитать на сайте. Этот сайт является основным для любителей УКВ связи. Как правило на форумах этого сайта общаются люди, которые понимают, что пишут, и всегда готовые помочь!

Внимательно изучите этот умнейший сайт. Там есть ответы на многие вопросы, например, что такое Аврора, и как в ней работать; что за MS, EME и.т.д. Тщательно изучив публикации с этого сайта, вы поймете, что УКВ-движение живет и двигается в перед. И каждый будет рад новому корреспонденту.

Если у кого возникнут вопросы, рад буду помочь, хотя сам только учусь. Пишите на адрес моей электронной почты: [email protected] или звоните по телефону: 89200654481 (в разумное время). В дальнейшем, если будет интерес к моим публикациям, опишу следующий этап моего пребывания на УКВ.

Замечу ,что статья расчитанна на начинающего любителя укв связи. Тот кто чувствует силы и возможности можно сделать и посерьезнее антенны например DK7ZB ,DJ9BV, RA3AQ , RA3LE и. т.д.(тут с рулеткой надо быть поосторожнее)

Огромное спасибо хочу выразить редактору моей статьи Алексею RA3TOE

Всем желаю добра и здоровья до встречи на УКВ диапазонах 73 DE RU3T.

Источник: https://r3t.ru/ru/vhf/47-vhf2

Походная УКВ антенна

В преддверии скорого весеннего сплава на байдарках по реке Хопёр было решено изготовить максимально компактную направленную антенну для проведения радио связей через спутники и с местными радиолюбителями Пензы и Саратова.

Главным требованием была многодиапазонность и минимальный размер, занимаемый в походном снаряжении.

Было решено изготовить антенну типа кросс-яги с круговой поляризацией на основе телескопических антенн от приёмников, что обеспечит свободное изменение длинн элементов.

Походный УКВ-трансивер будет представлен в виде Baofeng UV-B5.

Первым делом изготавливается трансформатор и линия задержки по следующей схеме:

Обратите внимание

Длинны считаем относительно длинны волны и коэффициента укорочения кабеля (для 75ом и 50ом) отдельно.

Берём кусок кабеля РК-75-3-32, обладающего минимальным диаметром.

Отрезаем 2 куска равной длинны.

Отрезаем замедляющую линию из 50ом кабеля (RG-58) и спаиваем воедино по схеме. К концам припаиваем клеммники.

Берём отрезок ПВХ трубы диаметром 20мм и длинной соответствующей конструкции антенны (я считал в mmana).

Отмечаем расстояния под элементы и просверливаем. Отмечать необходимо максимально соосно.

Сверху я отступил расстояние, чтобы прикрепить заглушку на трубу.

Далее выпиливаем из текстолита 2 прямоугольника, шириной соответствующей диаметру используемых телескопических антенн, а длинной чуть больше трубы (~25мм).

Припаиваем к трансформатору питающий 50ом фидер (чтобы оставался «хвост» из трубы) и проталкиваем в траверсу.

ВАЖНО! на этом этапе необходимо прозвонить кабель, чтобы подключения элементов соответствовали схеме. Иначе получится не корректная поляризация (левосторонняя, а нужна правосторонняя).

Крепим телескопические антенны (я использовал AST-18) к текстолиту, проталкиваем в траверсу, крепим клеммники.

Элементы директоров и рефлектора крепим непосредственно друг к другу, для удобства я просверлил отверстие, через которое затягивался винт.

Собираем оставшиеся элементы и заливаем служебные отверстия термоклеем.

Нагреваем паяльным феном и вдавливаем на трубу заглушку со стороны директора.

Подпаиваем антенный разъём (в моём случае SMA, но подойдёт и BNC, PL)

Заливаем трубку термоклеем и плотно вставляем разъём.

Из 2-х опор для трубы, 2-х болтов с гайками и штативной гайки делаем крепление.

Важно

Закрепляем антенну на штативе, раздвигаем элементы и по линейке выставляем для них длину.

Подключаем КСВ-метр, идём на балкон (а лучше в лес, где нет ничего металлического) и изменяя длины элементов подгоняем антенну в резонанс на требуемую частоту.

После настройки антенны делаем отметки надфилем, до которых мы будем раздвигать телескопические элементы в походе (несколько если диапазон не один).

Итак, получилась очень миниатюрная антенна, которую можно носить с собой в рюкзаке или сумке (нижнюю часть антенны можно ещё сократить, я не стал т.к. удобней держать в руках).

Источник: https://ua3reo.ru/poxodnaya-ukv-antenna/

Антенны УКВ – Каталог статей – RA1OHX-Cайт радиолюбителя

Антенна диапазона 145 МГц на подоконнике Предлагаемая двухэлементная антенна Уда-Яги с расстоянием между элементами менее 0,1 длины волны (рис. 1) интересна тем, что при малых габаритах и простоте конструкции её коэффициент усиления достигает 7 dB относительно изотропного излучателя. Благодаря взаимному влиянию активного вибратора и рефлектора ток в активном вибраторе возрос примерно в четыре раза по сравнению с одиночным вибратором, в результате чего его входное сопротивление уменьшилось во столько же раз.

Если вы слышите на свою радиостанцию в области ретранслятор Дивизиона «9FM» на LPD, но передача не удаётся, или вас слышно с шумами и очень плохо, или хотели бы на большом удалении от города попытаться его услышать, то этот пост для вас!

Поворотное устройство УКВ антенны В теплое время года я работаю через спутник Saudisat SO-50 с помощью портативки Baofeng UV-5R и двухдиапазонной антенны 3+5 от RZ9CJ. Лепота! Ориентация на спутник с вытянутой руки, уже отточено до автоматизма как антенну подвернуть, чтобы корреспондента слышно было хорошо.

Yagi на диапазон 2 м для новичка Надо сказать, что на данный момент я являюсь начинающим радиолюбителем с небольшим стажем. Еще в конце 80-х годов зачитывал до дыр отцовские журналы “Радио”. Первые страницы были посвящены радиолюбительской теме. Тогда, конечно, еще было мало понятно, но вот прошло много лет, и клиент, так сказать, дозрел – получил категорию.

Коммутатор антенн на 3 трансивера Предлагаю вашему внимаю схему коммутатора антенн на три трансивера. Хочу сразу обратить ваше внимание, что неиспользуемые антенны не заземляются! Я пошел немного другим путем, заземляются по входу не используемые трансиверы…

4 элемента рамки. УКВ антенна UT7EW Часто возникает вопрос. Как сделать хорошую антенну быстро, и из…”ничего”? И чтоб вес и размеры были маленькими, и чтоб усиление было большим. И чтоб финансовые расходы на кабель были минимальные. “Да никак,” – ответит любой радиолюбитель. А если посмотреть на давно известные вещи немного по-другому? С этого все и началось.

Высота установки УКВ антенны над крышей Наверное каждому радиолюбителю при установки антенны приходилось выбирать высоту мачты. Конечно, совершенно очевидно, что чем выше мачта – тем лучше. Но высокая мачта – это дополнительные материалы, оттяжки и трудности в установке.

2E0RHM’S Moxon Antenna for 433Mhz or 70cm Band My 70cm antenna HB9CV was damaged beyond repair in heavy winds when it was smashed into several pieces. The best of intentions to replace it before a forthcoming contest went by the wayside and the sudden realisation that the contest was less than 24 hours away came as a shock. Despite several panic telephone calls I was left without an antenna for a 433Mhz contest which was due to take place.

Способы заделки кабеля в ВЧ разъемы У радиолюбителей часто возникает ситуация, когда нужно смонтировать на коаксиальном кабеле высокочастотный разъем. Хорошо, если разъем распространенного вида, но иногда попадаются “хитрые” разъемы, и как заделать в них кабель неизвестно. В этой статье рассмотрены способы заделки кабеля в некоторые разъемы.

Самодельный изолятор для антенны Орешковый фарфоровый изолятор при разрушении не дает разъединиться присоединенным к нему проводам. Этот принцип целесообразно использовать и при изготовлении самодельных изоляторов. Конструкция такого изолятора ясна из рисунка.

Самодельный эквивалент антенны нагрузка 50 Ом В интересной статье приводится идея создания и описание конструкции самодельного эквивалента антенны 50 ом. В пустой банке собирается требуемое по мощности количество резисторов и затем она заполняется маслом или речным песком. Внизу приводятся фотографии эквивалентов найденных на просторах интернет форумов радиолюбителей.

УКВ Моксон антенна 50 – 435 Mhz The Moxon Antenna is a simple two element parasitic array antenna. It is popular with Amateur radio enthusiasts for its simplicity of construction and great performance. The design is rectangular, with less than half of the rectangle being the driven element and the other half being the reflector.

Антенна за один вечер для полевого дня В преддверии Полевого дня хочу рассказать об одном способе изготовления антенны. Последнюю антенну (10 эл. DK7ZB ) я собрал за один вечер. Сначала просчитал ее на ММANA под имеющиеся трубки (8мм), напилил их по размерам, просверлил по центру отверстия 4 мм для крепления (можно и не сверлить, особенно если диаметр элементов меньше). Для крепления к траверсе нужны опоры для пластиковых труб (на фото)…

Сконструированную антенну необходимо настроить перед тем как подключать ее к передатчику. Антенна настраивается на заданный диапазон волн. Ее волновое сопротивление согласуется с волновым сопротивлением линии передачи, а линия передачи согласуется с выходом трансивера.

J-антенна на 430 – 440 МГЦ Предлагаю вашему вниманию, мой вариант хорошо известной J-антенны. Идея была создать простую в повторении антенну для проведения местных QSO и пакетной связи в диапазоне 435мгц. Антенна может быть установлена на крыше или использоваться в мобильном и портативном варианте. J-антенна имеет прижатый к горизонту лепесток излучения и компенсирует потери к кабеле за чёт небольшого усиления.

Выбор материала для растяжек антенны Многие при изготовлении антенн задаются вопросом – чем растянуть элементы антенн или укрепить мачту? Металлические оттяжки с разбивкой изоляторами на расстоянии менее четверти длины волны на самом высокочастотном диапазоне, на котором будет работать антенна – конечно, самое оптимальное решение. Но не всегда этот вариант устраивает радиолюбителя, в походных условиях, а также для растяжки активных элементов антенн…

УКВ антенна типа YAGI на 144 МГц От Бориса, OH5ZZ (UA1DJ) удалось узнать о конструкции простой УКВ антенны. По его словам, антенна типа YAGI легка в изготовлении, имеет хорошую повторяемость и проста в настройке. Автор этой антенны – OH5YW. Он опубликовал ее конструкцию в 1976 году. Антенна может содержать от 3 до 7 элементов и имеет максимальное усиление 8-10 дБ.

Изготовление УКВ – антенны YAGI Любой радиолюбитель, особенно начинающий, приступая к изготовлению антенны “волновой канал”, сразу сталкивается с проблемой, как наиболее точно воплотить в металле все размеры. Точность изготовления должна быть довольно высока для диапазона 144 МГц- ±1,5 мм, для диапазона 432 МГц – ±0,5 мм

Самодельная антенна LPD диапазона Практически все LPD радиостанции, получившие широкое распространение в последнее время комплектуются укороченными антеннами, эффективность работы с которыми часто оставляет желать лучшего. Часть радиостанций этого диапазона выполнена конструктивно с возможностью работы с другой антенной (имеет в своем составе антенный разъем). Использование внешней более эффективной антенны позволяет при работе таких радиостанций повысить устойчивость приема и дальность радиосвязи по сравнению с работой на штатные антенны.

Коаксиальный кабель для аппаратуры радиосвязи Коаксиальный кабель, изобретенный в начале столетия для прокладки трансатлантической подводной телеграфной линии связи, был модифицирован в начале тридцатых годов для использования в области радио. В настоящее время ассортимент выпускаемого кабеля насчитывает сотни различных марок.

Магнитные рамки стали применять в радиосвязи ещё в 1950-е годы. Они отлично оправдывают себя на КВ диапазонах при отсутствии возможности развернуть полноразмерную антенну. Узкая полоса пропускания антенны требует применения некоторой системы управления конденсатором переменной ёмкости и индикации положения его ротора.

В виду низкой активности и множества вопросов на тему УКВ, решил описать азы, с которых желательно начинать осваивать УКВ просторы. На первый взгляд, как может показаться, УКВ – это маленькие антенны, простая аппаратура и тихий эфир, со связью в пределах города или если повезет в пределах области. На самом деле все далеко не так. Попытаюсь изложить свой путь в УКВ.

Вот она, легендарная и скандальная «бутылочная» антенна! Была изготовлена в 2000 году для работы через Новгородский репитер в радио экспедиции «Победа 55» при экспедиции «Долина» За основу взята конструкция 5/8 из Ротхаммеля издания 1969 года. Только по совету Виктора Ярцева были изменены параметры катушки. Ноу-хау состояло в использовании пластиковой бутылки для защиты от атмосферных осадков. Надежно закрывает от дождя и снега, а влажность от воздуха быстро выдувается.

«Антенный конструктор» из … аксессуаров сантехники Удобными высокочастотными (ВЧ) соединителями, разветвителями и «переходниками» сегодня никого не удивить (рис. 1). Более того, странно, что появились они для массового применения радиолюбителями сравнительно недавно, хотя в профессиональной деятельности используются десятки лет, особенно в радиоизмерениях.

Нужен-ли тюнер на 144 мгц.?Представьте такую ситуацию.На улице зима, а КСВ в антенне стал великоват неизвестно почему, то-ли антенна обмерзла то-ли еще что, трансивер сбросил мощность и что делать? Вот в такой ситуации и был испытан предлагаемый тюнер.

Практическая конструкция YAGI антенн Думаю, у каждого после мысли: ” А не сделать ли мне антенну на диапазон….. по образцу…….” – возникает куча вопросов по материалам, размерам, технологии изготовления, подъема, вращения, согласования и т.п. Это касается всех без исключения антенн и порой, отсутствие информации здорово тормозит или даже делает невозможной реализацию идеи. Так случилось, что возникла мысль о хороших УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книжек, полазив по интернету и послушав советы «бывалых» остановился на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны разные по конструкции, но обладают хорошими показателями и используются большим количеством радиолюбителей как для обычных связей так и при работе в Полевых днях и через Луну. Антенны на 2 метра были уже сделаны когда возникла идея написать эту статью, чтобы поделиться с коллегами и новичками процессом воплощения идеи в практику….

На УКВ диапазонах мощность передатчиков невелика и, чтобы связь была надежной, необходимо излучаемую мощность направить на нужного корреспондента. Эту задачу позволяют решить направленные антенны с высоким коэффициентом усиления…

Часто в эфире можно услышать полемику на тему”А какую антену выбрать начинающему укависту, Яги,но какую,два или три элемента, четыре или более? А почему бы не поставить вертикальную антенну, популярную сейчас коллинеарную 2-5/8, 3-5/8 ? Не смотря на споры в данной статье речь пойдет о 2-элементной ЯГИ

Антенна представляет собой гибрид “Волнового канала” и “Квадрата“.Входное сопротивление составляет 50 Ом,кабель подсоединяется в разрыв рамки вибратора без согласующих устройств. По мнению авторва данной антенны,радиолюбителя K6YNB,дополнительные потери в симетрирующем устройстве часто превышают выигрыш от семитрирования питаюей линии.

Антенное поворотное устройство Рассказывать о достоинствах направленных антенн нет необходимости – радиолюбители об этом и так знают. А вот о сервисных устройствах для подобных антенн поговорить стоит. К сожалению, многие самодельные направленные антенны не имеют даже примитивных устройств, позволяющих осуществлять точную ориентацию, не отрываясь от работы в эфире. Для этой цели и предназначено описываемое ниже устройство. Ввиду того что большинство радиолюбительских разработок по конструктивным особенностям достаточно уникальны, автор ограничился рассмотрением схемотехники устройства, в надежде что остальные детали конструкции радиолюбители смогут без труда реализовать самостоятельно. К сожалению, большинство радиолюбителей воспринимают рекомендации авторов статей (даже самые общие) как что-то незыблемое, и сознательно ограничивают себя в поисках оптимального варианта.

Поворотное устройство для антенны Неотъемлемым условием, определяющим «дальнобойность» радиостанции, является наличие остронаправленной вращающейся антенны. Предлагаемая схема устройства автоматического поворота антенны (см. рисунок) позволяет оператору работать, не отвлекаясь на переключатель «Право-Стоп-Лево» это не сомненно повышает оперативность работы.

Ручной антенный коммутатор Продолжительные новогодние каникулы позволили нам с Сергеем RW3ACQ провести неделю на даче в Истринском районе, где эфир чистый и установлено несколько антенн: IV на 20, 40, 80 м, GP на 10 м, Spiderbeam на 10, 15, 20 м с ротатором, диполь на и 4 квадрата на 2 м с ротатором. Чтобы не запутаться в кабелях от всех этих антенн, пришлось перед Новым Годом изготовить ручной антенный коммутатор, который в перспективе можно было бы сделать автоматическим, управляемым от трансивера.

Источник: http://ra1ohx.ru/publ/antenny_ukv/8

Укв антенны валерия цыганкова ra3le

Радиолюбительство для RA3LE было и остается главной составляющей той части жизни, которая отводится мужчине в семье для его любимых увлечений или занятий.

А началось оно в 1956 году, с первого сложного приемника. Началось раз и навсегда. Уже в 1958 г.

была построена первая радиостанция на диапазон 38—40 МГц, годом позже получен позывной РАЗЛАГ, а вскоре и первый диплом за 4-е место в республиканских соревнованиях.

После окончания в 1965 году Харьковского «политеха «по специальности «инженер-радиотехник» я, пропустив смену диапазона на 28—30 МГц, не задумываясь, перешел на УКВ. С новым позывным UA3LBO к Всесоюзным соревнованиям 1966 года изготовил хорошую аппаратуру на лампах 6С17КВ, ГС4В/ГС6В и антенны собственной конструкции.

Итог — 3-е место на 144 МГц в личном зачете, а в 1968 году — 2-е место в командном зачете, что позволило получить звание мастера спорта. Далее был перерыв на время службы офицером в Ляховичах.

Семидесятые годы прошлого века — чудесное время конструирования качественной аппаратуры и антенн, начало активной работа через «Тропо» и «метеоры» (MS), первые победы в «Полевых днях» и других соревнованиях по радиосвязи на УКВ. Каждые три года я изготавливал новый трансивер и антенную систему.

К1981 году «наверху» стояли 8×13 элементов на 144 МГц и 16×25 элементов на 432 МГц с МШУ на транзисторе BFT66; «внизу» — усилители мощности на ГИ7Б и ГС31Б соответственно. На 1296 МГц — 4×37 элементов, МШУ и усилитель мощности на ГИ41Б. Все эти конструкции были собственной разработки, но, разумеется, при конструировании учитывался опыт зарубежных радиолюбителей.

Все эти годы моими главными и постоянными «эфирными» спутниками были Георгий, UC2AAB (ныне EU1AB), и Виктор, RA3YCR. На УКВ в то время на «востоке» были активны туляки, а на «юге» — днепропетровцы. Честь им и хвала. Москвичи, как и сейчас, слышны были нечасто.

Совет

К этому времени на моем счету были рекорды дальности УКВ радиосвязи в Европе и СССР, в течение длительного времени — первые места в «табели о рангах» на всех диапазонах в СССР и на 432 МГЦ в европейском ТОР-листе.

Первым в России я начал работать на 432 МГц с отражением сигналов от Луны (ЕМЕ), a QSO через «Аврору» в этом диапазоне стали для меня такими же привычными, как и на 144 МГц.

С 1985 года я начал упрощать антенные системы, уменьшая количество антенн, но улучшая их качество, т.к. постепенно накапливался опыт создания таких систем. Антенных систем за это время сменилось семь.

При расчетах и конструировании антенн придерживаюсь правила — проектировать высокоэффективные антенны, имеющие максимальное усиление при наилучшем соотношении «усиление/полоса» (G/T). Запас по полосе пропускания должен обеспечивать компенсацию влияния метеоусловий в месте проживания.

Мои антенны меня никогда не подводили. Возможно, один из немногих, я работаю на трансиверах собственной конструкции, сделанных своими руками.

В отдельные периоды были и спады активности с моей стороны, вызванные обстоятельствами, некоторым «пресыщением» и малым количеством новых корреспондентов в новых квадратах. К тому же, с 1983 года я перестал работать по «скедам» MS и ЕМЕ — мне стало просто неинтересно.

Многие же, наоборот стали работать исключительно по «скедам». Кому что нравится. Ведь нравится многим радиолюбителям работать со слабой аппаратурой внутри области или даже ЕМЕ (за чужой счет). Полная зависимость работы в эфире от Интернета и телефона — тоже не для меня.

С 2004 года я вновь стал активно работать в российских соревнованиях. Опыт, качественная аппаратура и антенны позволили мне не раз побеждать или занимать призовые места. Очень ценны для меня два Кубка России. Самыми интересными для меня были и остаются связи через «Тропо» и «Аврору». Жаль, что в последние годы «Аврора» в средних широтах стала редкостью.

Обратите внимание

Каждый идет своей дорогой, зависящей от знаний, возможностей и условий. Но все-таки настоящее удовлетворение от занятия нашим любимым делом можно получить только имея хорошую аппаратуру и антенны, к чему нужно постоянно стремиться.

Предлагаем вашему вниманию антенны на диапазоны 144, 432 и 1296 МГц — они просты, имеют высокие параметры и хорошую повторяемость. Однако подробно описывать конструкцию антенн не имеет смысла, т. к.

лишь у одного из десяти радиолюбителей найдутся точно такие же материалы и инструменты для их изготовления.

Достаточно описать требования к изготовлению антенн, а радиолюбитель сам подберет под эти требования все необходимое, иначе начнутся бесконечные вопросы: «А что, если….?».

Основные параметры описываемых антенн приведены в табл.1, а все необходимые физические размеры антенн на диапазоны 144, 432 и 1296 МГц приведены соответственно в табл. 2—4.

Параметры антенн

Программа MM AN А — удобный инструмент для конструктора антенн, но необходима теоретическая подготовка. При расчете моделей их необходимо проверять и корректировать — для достижения наилучшего значения G/T— в других программах, например, в YA354.

Многочисленные эксперименты и измерения на профессиональной аппаратуре позволяют сделать вывод, что при выбранных диаметрах элементов расчетные частоты в MMANA соответствуют следующим фактическим частотам: 144,6 МГц — 144,3 МГц, 435,0 МГц — 432,0 МГц, 1307,0 — 1296,0 МГц.

Антенна на диапазон 144Мгц

Все элементы антенны диапазона 144 МГц изготовлены из трубок диаметром 6 мм. Активный вибратор — петлевой. Его длина составляет 940 мм, ширина — 73 мм, а общий периметр — 2026 мм.

Антенна на диапазон 432Мгц

Антенна на диапазон 1296Мгц

В антеннах диапазонов 432 МГц и 1296 МГц используются простые «разрезные» активные вибраторы соответственно диаметром 6 и 2,5 мм.

Важно

Остальные элементы антенны диапазона 432МГц изготовлены из трубок (прутков) диаметром 5 мм, а элементы антенны на 1296 МГц — 2,5 мм.

Отклонение по величинам диаметров и длин элементов для антенн диапазона 144МГц не должно превышать ±0,5 мм, 432 МГц — ±0,2 мм, 1296 МГц — ±0,1 мм.

В антенне диапазона 1296 МГц применяется рефлектор, два элемента которого разнесены по вертикали вверх и вниз на 29,5 мм относительно плоскости активного вибратора и директоров.

Элементы крепятся к металлической траверсе на расстоянии не менее 0,6 от диаметра траверсы. Для крепления годятся самодельные или покупные сантехнические «клипсы».

Металлические части крепления элементов к ним (хомутики, скобки, «саморезы») не должны быть массивными, т.е. значительно увеличивающими диаметр самих элементов.

На «клипсах» наметьте центр и сделайте канавку для укладки элемента. При применении диэлектрических (деревянных) траверс допустим любой способ крепления элементов (в том числе, сквозь траверсу).

Деревянные траверсы после сборки антенны необходимо покрасить белой краской ПФ115.

Рекомендуемый диаметр (сечение) траверс для антенн диапазона 144 МГц — 25—30 мм, 432 МГц — 18—20*мм, 1296 МГц — 10—15 мм. Лучший материал—Д16Тит.п. При применении деревянных траверс таких размеров должно иметь место крепления элементов.

Совет

В антеннах на 432 МГц и 1296 МГц активные вибраторы должны располагаться точно в плоскости остальных элементов, иначе появится вертикальный угол излучения. В антенне на 144 МГц активный вибратор должен быть симметричен плоскости вибраторов.

Вибраторы желательно изготовить из меди — это позволит припаять к ним коаксиальный кабель по кратчайшему пути, без дополнительных лепестков, винтов, гаек и т.д. Если радиолюбитель умеет паять алюминий, то в антеннах диапазонов 144 и 432 МГц активные вибраторы можно изготовить из алюминия.

Место паек следует покрасить краской ПФ115. Размеры активных вибраторов, указанные в таблицах, — это их размеры в готовом виде!

В антеннах диапазонов 144 и 432 МГц для изготовления директоров можно использовать медь, Д16, АД, алюминий, биметалл, а в антеннах на 1296 МГц — провод ПЭВ или алюминиевый (мягкий!) провод от бытовой электропроводки. Избегайте поперечных царапин элементов.

В антеннах диапазонов 144 МГц и 432 МГц способ крепления активных вибраторов не отличается от крепления директоров. Между половинками активных вибраторов антенн диапазонов 144 МГц и 432 МГц зазор составляет около 10 мм при подключении кабеля диаметром не более 11 мм по наружной изоляции.

Для улучшения жесткости активного вибратора в месте его разреза можно установить прутик из капролона или от удочки. В антенне диапазона 1296 МГц зазор между половинками активного вибратора должен быть не более 6 мм.
В авторском варианте активный вибратор антенны на 1296 МГц крепится так: половинки вставляются с боков в прямоугольник из пенополиэтилена.

Переходная длина центральной жилы кабеля составляет 1 мм, вторая половинка вибратора паяется встык к оплетке кабеля, срезанного под углом 45°.

Рекомендую применять в любых УКВ антеннах переходные кабели. Они позволят точно измерить/подстроить входное сопротивление и являются одновременно симметрирующим устройством типа стакан (чулок).

Обратите внимание

Длина переходного кабеля от конца оплетки у активного вибратора до корпуса запаянного на другом конце кабеля разъема равна 1/2 волны.

Почти от конца оплетки у активного вибратора на внешнюю полиэтиленовую изоляцию кабеля надет экран от такого же кабеля длиной четверть волны с учетом укорочения кабеля, т. е.

длина натянутой дополнительной оплетки для диапазона 144 МГц составляет 344 мм, 432 МГц — 114 мм, 1296 МГц — 38 мм. Конец оплетки у активного вибратора изолирован от всего, а другой ее конец следует соединить (спаять) с основной оплеткой переходного кабеля. Получившуюся конструкцию следует поместить в термоусадочную трубку или тщательно обмотать изолентой.

На одной траверсе можно разместить антенны двух поляризаций, сдвинув элементы каждой антенны на 50—70 мм друг от друга. Антенны коммутируются с помощью реле, установленного прямо на антенне.

Если антенны на диапазоны 144, 432 и 1296 МГц . будут установлены на одной мачте, а высота мачты — не более 6—8 м от проводящей поверхности, то верхней должна быть антенна диапазона 144 МГц, ниже на 1,5 м — антенна на 432 МГц, ниже на 1 м — 1296 МГц.

При проверке и настройке входного сопротивления достаточно установить антенну вертикально на столе на высоте 1—1,5 м от земли.

В заключение рекомендую перед изготовлением антенн изучить другие источники по этой тематике. В них можно найти подходящие советы и рекомендации, которыми можно воспользоваться, если они не противоречат приведенным в настоящей статье сведениям.

Скачать файл описанных антенн, для программы MMANA, можно здесь

Источник: https://www.ruqrz.com/ukv-antenny-valeriya-tsygankova-ra3le/

Двухдиапазонная коллинеарная УКВ антенна (Аналог Diamond X200)

Продолжая рубрику мастерская, появилась возможность дополнить ее самодельной двухдиапазонной коллинеарной УКВ антенной, аналог известной антенны Diamond-X200

Двухдиапазонная коллинеарная УКВ антенна Diamond X200, технические характеристики:

Diamond X200

Электрическая длина: VHF 2×5/8, UHF 4×5/8
Импеданс: 50 Ом
Диапазон частот: 144/430 МГц
Поляризация: Вертикальная
Макс.

мощность: 200 Вт
Усиление: 6.0 dB/8.0 dB
Ветровая нагрузка: 50 м/сек
Длина: 2. 5 м
Вес: 1.

2 кг
Длина противовесов: 0.52 м

Описание сборки антенны, любезно предоставлена группой наших радиолюбителей RA9YUH и R9YAF.

Часть 1. Предисловие

Итак: конструкция элементов в основном взята отсюда http://www.antentop.org/003/files/x200.003.pdf
Конструкция согласующей катушки L4 (по сути хитрый антенный тюнер) измерена на оригинальном даймонде.

Вот только в отличие от схемы уважаемого UA9CR, необходим конденсатор С2 м-у началом и концом катушки L4 без него настроить антенну одновременно в 2м и 70см не получится !

Часть 2. Конструкция

Итак элементы в моем исполнении:

Катушка L1

Катушка L2

Катушка L3

Элементы и катушки L1, L3 сделаны из медного провода диаметром 2,5 мм
Катушка L2 из медного провода диаметром 1,5 мм на стеклопластиковом каркасе.

Каркас сохраняет длинну катушки и прочность конструкции. Катушка мотается на другом каркасе.

На концы катушки L2 припаяны к латунным втулкам.

Во втулках фиксируются винтами элементы и есть некоторая свобода подстройки элементов по длинне.

L4 она же “краеугольный камень” всей конструкции мотается на каркасе диаметром 10 мм 6-6,2 витка.
Катушку нужно мотать свободно (чтобы ее можно было закручивать и раскручивать в процессе настройки).

Важно

Катушка намотана медным проводом диаметром 1,5 мм.
Каркас катушки выполнен из капролона (середина) и из латуни. Капролон запрессован в латунные втулки.

В нижнюю латунную втулку вкручивается антенный разъем.

Центральная жила из разъема проходит сквозь капролоновую часть каркаса и выходит через отверстие.

Катушка L4

Корпусом антенны является китайская стеклопластиковая удочка

Удочка отпилена по размеру а ее секции склеены.

Нужно обратить внимание на то чтобы металлические кольца удочки не попадали на те места где расположены катушки!
Основание антенны выточено из сплава Д16Т.

В него вклеивается удочка, к нему прикручиваются противовесы 4 шт длинной 52 см (в моем случае из латунного прутка), вставляются все “потроха” антенны и втулка с разъемом фиксируется прижимным винтом.

Противовесы расположены под углом 115 градусов к оси антенны.
Само основание вставляется в четверть волновой стакан из нержавеющей трубы и фиксируется винтом.

Стакан крепится к мачте. К сожалению антенну на крыше не зафотал, лень было тащить туда фотик и был сильно ограничен во времени.

Колпачок антенны тоже выточен из “авиационного” сплава Д16Т

Еще немного фотографий

Custom Gallery: изображения не найдены

Часть 3. Настройка

Некоторые радиолюбители пишут что настроить самому двухдиапазонную антенну очень сложно и практически невозможно. Так вот это все полная ерунда! Все возможно если соблюсти 2 условия:

1. Точность и качество изготовления.
Сделать такую антенну из гуано и соломы на коленке не получится! В настройках и так много переменных и если там еще будет разброд и шатание из-за качества изготовления, то шансы получить рабочее изделие стремятся к 0.

2. Не лениться настраивать.

К настройке нужно подойти тщательно, не лениться писать параметры на бумажку, сравнивать, выявлять зависимости.

Те радиолюбители, которые говорят “не мучийся и купи готовое” просто ленивые и не хотят вникать.

Итак поехали!

Для настройки вместо конденсатора С1 впаиваем мелкий переменник такой чтобы поставить его на штатное место и чтобы он входил в корпус со всеми потрохами.

С2 делается из кусочка 2х стороннего текстолита и его емкость может меняться от 1 до 0,2 пФ. Делать его надо так, чтоб можно было подпиливать во время настройки.

Отводы от конденсаторов нужно располагать строго вдоль оси антенны.

Настройку антенны надо производить на открытой площадке чтобы в радиусе 5-10 м не было мешающих предметов.
Антенну расположить вертикально на высоте 1-2м.

В помещении настраивать антенну БЕСПОЛЕЗНО можно даже не терять время.

Проверять настройки только в полностью собранном виде т.к потроха катушки L4 образуют паразитные емкости с основанием антенны!
По этой же причине внутренности не должны болтаться в металлическом основании антенны.

Теперь что куда крутить.

Емкостью С1 сдвигаем всю антенну вверх или вниз по частоте в обоих диапазонах. С1 крутим очень чутко!
Если при разной емкости С1 получается настроить антенну на верхнем и нижнем диапазоне, то надо перепаять отвод от 2го витка в сторону.

Если при настройке в диапазон на 2м на 70 см мы попадаем по частоте ниже нужного диапазона, то сдвигаем отвод ближе к верху катушки L4. Если попадаем выше, то наоборот сдвигаем ближе к низу катушки. Двигаем не на много на 1/6-1/8 витка.

Потом снова крутим С1 и пытаемся попасть в оба диапазона.

Совет

Если на одном из диапазонов настройка никак не получается (высокий КСВ), то меняем емкость С2.
Из-за паразитной емкости с основанием антенны, емкость С2 будет меньше чем 1пФ.
Подбираем опытным путем.

Замеряем КСВ не разных частотах в обоих диапазонах, смотрим где минимум, записываем, сравниваем результат, делаем вывод куда что подвигать, двигаем и снова замер.

Через несколько итераций можно добиться результата не хуже чем у заводских антенн. А если настроить очень тонко, то можно их и сильно превзойти.

Если настроить никак не получается, значит что-то не так в конструкции, например элементы не той длинны или фазосдвигающие катушки м-у элементами сделаны не правильно.

Если при разных настройках L4, C1, C2 получается настроить КСВ на том и другом диапазонах близким к 1, значит с элементами все нормально и крутим дальше настройки.

После настройки “переменник” С1 надо заменить на “постоянник”. Берем керамический конденсатор (например трубочку как на фото) и подпиливаем до нужной емкости. Место подпила потом замазываем лаком. Конденсатор надо на 500в! или около того.

Иначе дунем 100вт и к нему придет пушистый зверек

У меня получилась примерно такая настройка:
На 2м во всем диапазоне КСВ не хуже 1,2. В наиболее “интересном” мне участке (145,2-145,8) КСВ = 1,05-1,07

На 70см 432-435 КСВ 1,05-1,1.

На 70см у меня дмапазон немного сдвинут вверх чтобы захватить LPD.

В общем полученный результат не хуже заявленных характеристик аналогичных фирменных антенн.

Можно еще покрутить диаграмму направленности путем изменения длинн элементов и индуктивности фазосдвигающих катушек.
Но для этого надо радиочастотную “глухую комнату”.

У меня доступа к таковой нет, по этому сделал максимально близко к фирме и не трогаю
Если КСВ настраивается, значит сильно не накосячил

В общем желаю всем успехов в изготовлении!

Обратите внимание

Обсуждение и основной материал расположен на форуме http://forum. 22dx.ru/viewtopic.php?f=16&t=87

Двухдиапазонная коллинеарная УКВ антенна (Аналог Diamond X200)

Продолжая рубрику мастерская, появилась возможность дополнить ее самодельной двухдиапазонной коллинеарной УКВ антенной, аналог известной антенны Diamond-X200 Двухдиапазонная коллинеарная УКВ антенна Diamond X200, технические характеристики:   Электрическая длина: VHF 2×5/8, UHF 4×5/8 Импеданс: 50 Ом Диапазон частот: 144/430 МГц Поляризация: Вертикальная Макс.мощность: 200 Вт Усиление: 6.0 dB/8.0 dB Ветровая нагрузка: 50 м/сек Длина: 2.5 м Вес: 1.2 кг Длина противовесов: 0.52 м       Описание сборки антенны, любезно предоставлена группой наших радиолюбителей RA9YUH и R9YAF. Часть 1. Предисловие Итак: конструкция элементов в основном взята отсюда http://www.antentop.org/003/files/x200.003.pdf Конструкция согласующей катушки L4 (по сути хитрый антенный тюнер)…

Источник: http://22dx.ru/dvuhdiapazonnaya-ukv-antenna-analog-diamond-x200/

Укв диапазон антенна – самоделки – своими руками

Укв диапазон

В СССР под УКВ понимался диапазон достаточно большого размаха. Вы слышали, конечно, что сегодня у нас имеется радио УКВ и FM, но это деление очень условно. Мы просто позаимствовали у Европы диапазон вещания в районе 100 МГц (87,5 – 108 МГц) и вот его назвали FM, а под УКВ стали понимать все, что лежит ниже 87,5 МГц.

Реальное значение этого термина становится понятно, если обратить внимание на ГОСТ 24375, который гласит, что к УКВ следует относить диапазон, начиная МВ включительно и заканчивая децимиллиметровыми волнами, которые прилегают к СВЧ. А это ни много ни мало, как разброс от 30 до 3000 МГц.

Сюда входит всё современное радиовещание на FM, а также любые телевизионные каналы, спутниковые и часть Wi-Fi. Вот такой неслабый диапазон.

Мы говорили, что волны в нем распространяются линейно, а значит, идеальны для передачи на дальние расстояния при условии прямой видимости. Спутник видно отовсюду, и проблем не возникает, если не считать домов и деревьев. На крыше в любом случае что-нибудь будет.

Совсем иначе дело обстоит с УКВ на поверхности планеты. Земля-то круглая, поэтому вышка может находиться за горизонтом, и приема не будет. Вот поэтому и приходится нам подымать самодельные ТВ антенны повыше. Иначе ловить они не будут. Если вокруг нет гор и долов, то формула приема выглядит следующим образом: (См.

также: Антенна для телевизора своими руками)

Где: H – высота над землей передающей антенны, h – высота над землей приемной антенны. Очевидно, что первый параметр мы не всегда можем узнать точно, поэтому, посетив свой домик в деревне, будем вынуждены на ощупь искать нужную высоту подвеса.

А в общем действует принцип, чем выше, тем лучше. Однако здесь на горизонте появляется второй момент. Он называется кабелем снижения. Этот тот коаксиал на 75 Ом, который донесет сигнал от самодельной антенны до телевизора. Чем длиннее кабель снижения, тем больше в нем потерь.

В результате сигнал может и вообще затухнуть.

Важно

Самодельные антенны для ТВ обычно не дают большого коэффициента усиления при широкополосном приеме, но если настроить их параметры на одну выбранную частоту, например, первый мультиплекс (в Москве это 559,25 МГц), то можно добиться замечательных результатов. Однако с кабелем тоже нужно что-то делать.

Если сигнал не ловится хорошей самодельной телевизионной антенной, то понадобится усилитель. Он подключается прямо там, на мачте, поэтому должен быть рассчитан на уличные условия работы. Можно купить в магазине прибор, а можно собрать самостоятельно. Часто можно раздобыть микросхемы, которые уже являются готовыми усилителями.

К такому остается лишь подсоединить самодельную телевизионную антенну.

Самодельный усилитель для телевизионной антенны

Если уж соберемся делать такую штуковину сами, то логично ее настроить на нашу резонансную частоту. Например, 559,25 МГц. В этом случае положительный эффект даст даже обычный малошумящий каскад на транзисторе. Примерный рисунок каскада представлен ниже.

Это каскодная схема, и хотя авторы не потрудились сообщить, на какую длину волны, она рассчитана, мы установили, что граничная частота биполярного транзистора 2N5179 составляет минимум 900 МГц.

То есть полоса вещания телевидения вполне укладывается в этот промежуток.

По нашему разумению последний каскад должен выполнять согласующие функции. Он очень похож на эмиттерный повторитель, на который как раз и возлагаются такие обязанности. Преимущества в том, что у каскодной схемы хороший коэффициент усиления, до которого расти и расти прочим. В то же время схема не отличается сложностью.

За нас на рисунке уже выбрали рабочие точки, осталось настроить резонансный контур так, чтобы он попал на частоту 559,25 МГц. Самодельные антенны для ТВ, оснащенные таким устройством, должны принимать гораздо лучше. Обратите внимание, что питающих напряжений два.

На +10 В можно найти на барахолке старенький адаптер, а вот получить из него +20 В придется уже самостоятельно (и без нас).

Вход сигнала идет через развязывающий конденсатор емкостью 0,01 мкФ, который убережет аппаратуру от действия тока высоты (как известно, любая точка, поднятая над землей, обладает электрическим потенциалом). В общем это гальваническая развязка (по току), которая общепринята в радиосхемах.

Резисторы 39 и 100 кОм задают рабочую точку полевого транзистора, конденсаторы на 0,1 мкФ является фильтрами по цепи питания. Резистор на входе в 100 кОм определяет входное сопротивление схемы, которое должно быть по возможности больше, а 1 кОм – выходное.

Совет

Центральным элементом является колебательный контур из емкости и индуктивности, который должен быть настроен на резонансную частоту.

Давайте подумаем, как это сделать. Усиление у нас определяется добротностью параллельного резонансного контура. Резонансная частота его находится по формуле:

Где: П = 3,14, число Пи, L – индуктивность катушки, С — емкость конденсатора.

Если взять емкость из стандартного ряда 10 пФ, то величина индуктивности получится порядка 8 нГн. Такую катушку придется мотать самостоятельно, а в контур включить подстроечный конденсатор. Это будет что-нибудь наподобие тайваньского CTC 038-30RA с пределами от 4 до 30 пФ.

По уровню сигнала или качеству картинки необходимо добиться наилучшего приема. Мы сами не конструировали схему, поэтому не может гарантировать, что здесь выбраны именно малошумящие транзисторы. В частности, автор утверждает, что подача сигнала на один из затворов полевого транзистора устраняет эффект Миллера.

А сама схема выглядит подходящей для наших целей. (См. также: Антенна для телевизора с усилителем)

В итоге мы бы рекомендовали сначала попробовать прием без усилителя, при необходимости уже начинать что-то конструировать. В конце концов самодельная телевизионная антенна может работать и без усилителя. Чтобы намотать катушку правильно, мы рекомендуем посетить сайт coli32.narod.

ru. Там имеется также онлайн калькулятор индуктивностей. Можете выбрать модель на любой вкус и цвет. Учтите, что для этого понадобится проволока диаметром порядка 0,2 мм, а также штангенциркуль, чтобы измерить некоторые размеры с большой точностью. Лучше взять медную проволоку.

На этом с усилителями мы считаем вопрос закрытым. В итоге заметим, что перед сборкой нужно убедиться, что типы транзисторов малошумящие, иначе труд пропадет даром. Как это узнать? Проще всего спросить на форуме, где радиолюбители ответят.

Обратите внимание

Что делать, если транзисторы вовсе не малошумящие? Необходимо достать их характеристики, посчитать рабочие точки согласно резистивным делителям на рисунке, затем подобрать малошумящие аналоги, на которых точки выбрать аналогичным образом.

Мы не рассматриваем случай переусиления, но для примерного расчета замерьте напряжение на выходе самодельной телевизионной антенны (если имеется профессиональный вольтметр).

Это будет действующее значение, поделите его на 0,7 для получения размаха и по входной характеристике смотрите, чтобы не было режима отсечки сигнала.

Вот как это делается. У любого транзистора имеется входная характеристика, где приведена зависимость тока от напряжения. Мы задаем по горизонтали вольтаж и снимаем размах выходного тока. Почти весь он передается на выход.

Поэтому мы берем выходную характеристику и смотрим, чтобы весь размах тока пришелся на линейный участок. Симметрирование рабочего участка входной характеристики осуществляется правильным подбором резисторов 39 и 100 кОм.

Что касается биполярного транзистора, то его входная характеристика уже подтянута к середине путем выбора питающих напряжений. С ним проблем не должно возникнуть.

Согласование самодельной телевизионной антенны

Самодельная антенна для цифрового телевидения может иметь невесть какое волновое сопротивление. Обычно конструкции из литературы рассчитываются на 75 Ом, но не всегда это можно сделать. Скажем больше, 75 Ом – это типичное сопротивление полуволнового вибратора. Если собрано нечто другое, то оно не будет иметь такие характеристики.

Самодельная комнатная антенна для телевизора не нуждается в согласовании, потому что потери не очень велики на коротком отрезке кабеля. Никогда не оставляйте лишнюю бухту, делайте фидер минимальной длины.

Из сказанного должно быть понятно, что самодельная антенна для цифрового ТВ должна быть настроена на середину мультиплекса, а усилитель – иметь достаточную полосу пропускания, чтобы пропустить канал.

Важно

Многие задают вопрос, как сделать тарелку для спутникового телевидения. Мы считаем, что в домашних условиях никак. Нужно с большой точностью воспроизвести очертания параболоида, и с этим рядовой радиолюбитель не справится. Другое дело – поляризацию поменять или облучатели расположить нужным образом.

Но это уже будет не самодельная спутниковая антенна для телевизора. Данные действия относятся к пусконаладочным работам.

Если будет желание, отпишитесь в комментариях по сборке усилителя, схема простейшая, стоимость тоже не высока, но нам не с руки этим заниматься, потому что нет времени просто! До встречи в следующих обзорах.

Источник http://vashtehnik.ru/radioapparatura/samodelnaya-antenna-dlya-televizora.html

Источник: http://samodelki.ucoz.net/news/ukv_diapazon_antenna/2014-09-29-12

Как сделать дипольную антенну FM »Примечания по электронике

Детали простой в сборке конструкции дипольной FM-антенны, которую можно легко собрать и использовать для приема широковещательных FM-сигналов внутри помещений .

---

Дипольные антенны Включают:
Основы дипольных антенн Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные корма Диаграмма излучения Построить ВЧ диполь Перевернутый диполь V Многополосный ВЧ диполь вентилятора Многополосный ВЧ диполь-ловушка Антенна G5RV Конструкция диполя FM

---

Одна из областей, в которой часто используются дипольные антенны, — это прием радиовещания в диапазоне УКВ FM.Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, дипольная антенна может стать отличным решением.

Дипольная антенна FM, скорее всего, обеспечит значительно лучший прием по сравнению со многими другими импровизированными решениями, которые могут быть использованы.

Сделать простую дипольную FM-антенну своими руками довольно просто. Их можно сделать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что они не пострадают от погодных условий. Вместо этого для внутреннего использования диполь DIY VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Возможно, даже удастся сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.

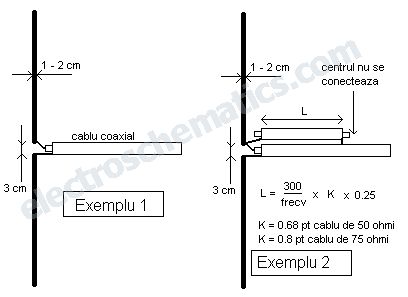

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей.Для полуволнового диполя каждая ножка диполя будет длиной в электрическую четверть волны.

Длина диполя определяется частотой срабатывания. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса пропускания, которую может охватить резонансная антенна, такая как дипольная антенна, но, поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

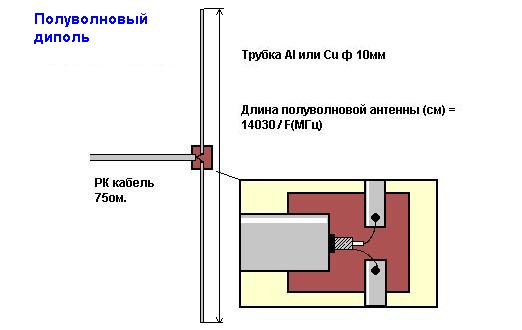

Базовая конструкция дипольной FM-антенны показана ниже.

Базовая полуволновая дипольная антенна

На схеме каждое плечо дипольной антенны присоединено к фидеру. Это может быть открытый механизм подачи проволоки / сдвоенный механизм подачи или коаксиальный кабель. Строго говоря, при использовании коаксиального или коаксиального кабеля следует использовать балун. Это связано с тем, что коаксиальный кабель называется несимметричным фидером, то есть внешний экран подключен к земле, а антенна сбалансирована. Однако для этого приложения не должно быть заметного ухудшения характеристик, и дипольная антенна VHF FM должна нормально работать без нее.В этом случае внутренний проводник коаксиального кабеля подключается к одной ножке диполя, а внешний провод (оплетка) коаксиального кабеля подключается к другой ножке дипольной антенны.

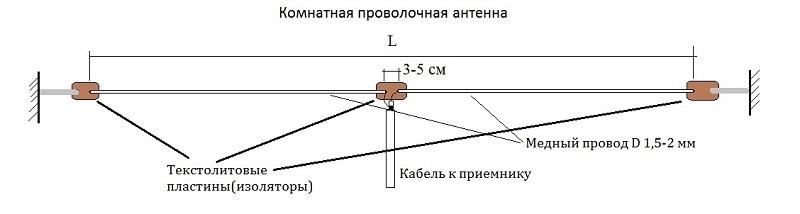

Как сделать простую конструкцию дипольной FM-антенны своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, нужно всего несколько предметов. Обычно это:

• Двойной шлейф — сдвоенный шлейф от сети — идея, но мы использовали старый шлейф динамика.
• Хомут — для фиксации центра диполя и предотвращения выхода гибкого кабеля за пределы необходимого.
• Нить или шпагат для закрепления концов диполя в соответствующих точках крепления (при необходимости).
• Разъемы — для подключения коаксиального кабеля.

Компоненты, необходимые для изготовления дипольной FM-антенны

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве источника для радиочастотных сигналов этот тип провода является достаточно близким приближением к 75-омному сдвоенному или открытому механизму подачи проволоки. Это удобно, если требуется разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

FM-диполь из сдвоенного гибкого кабеля

Чтобы создать УКВ-дипольную FM-антенну, сначала в кабеле должны быть разделены два изолированных провода и разомкнуты. Затем следует зафиксировать центр, чтобы кабель не выходил дальше. Один из способов сделать это — использовать ленту для галстука, которую можно приобрести в большинстве магазинов электронных компонентов. Неразрезанный провод можно использовать в качестве фидера для антенны.

Для фиксации центральной точки дипольной FM-антенны

можно использовать стяжную ленту. Общая длина антенны должна составлять около 150 см, т.е.е. каждая нога должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко вычислить по одному из следующих уравнений:

длина (метры) = 150 Af

длина (дюймы) = 5905 Af

Иногда используемые уравнения немного различаются в зависимости от используемых констант, поскольку это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и т.п.Однако это очень хорошая отправная точка и, безусловно, достаточно хороша для изготовления дипольной FM-антенны.

Концы проволоки можно связать узлами, как показано на рисунке, чтобы ее можно было прикрепить к некоторому шпагату или веревке для установки на чердаке и т. Д. Если это будет сделано, длину следует отвести до конца проволоки и любая проволока, которая является частью узла или загнута назад, не должна входить в длину. Завязывание провода добавит индуктивности на конце провода, возможно, сделав его немного длинным, но это должно быть хорошо для приема.

Конец провода FM-диполя завязан узлом.

Так как у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а ответная версия была прикреплена к коаксиальному кабелю. Следует отметить, что сдвоенный фидер, такой как тот, который образован гибким проводом, не работает должным образом при прокладке на большие расстояния через птичник, и потери сигнала будут расти — лучше использовать коаксиальный кабель, поскольку это не влияет на это таким же образом.

При установке антенны на максимально возможном расстоянии от крыши антенна должна находиться подальше от металлических предметов, так как это снизит уровень сигнала.В частности, концы антенны более чувствительны к близлежащим металлическим предметам.

Мы повесили антенну на чердаке или на крыше. Поскольку в наши дни многие УКВ ЧМ-станции используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной конструкции крыши, а другой конец удерживали грузом. Коаксиальный кабель был выведен под прямым углом — насколько это возможно в этих обстоятельствах!

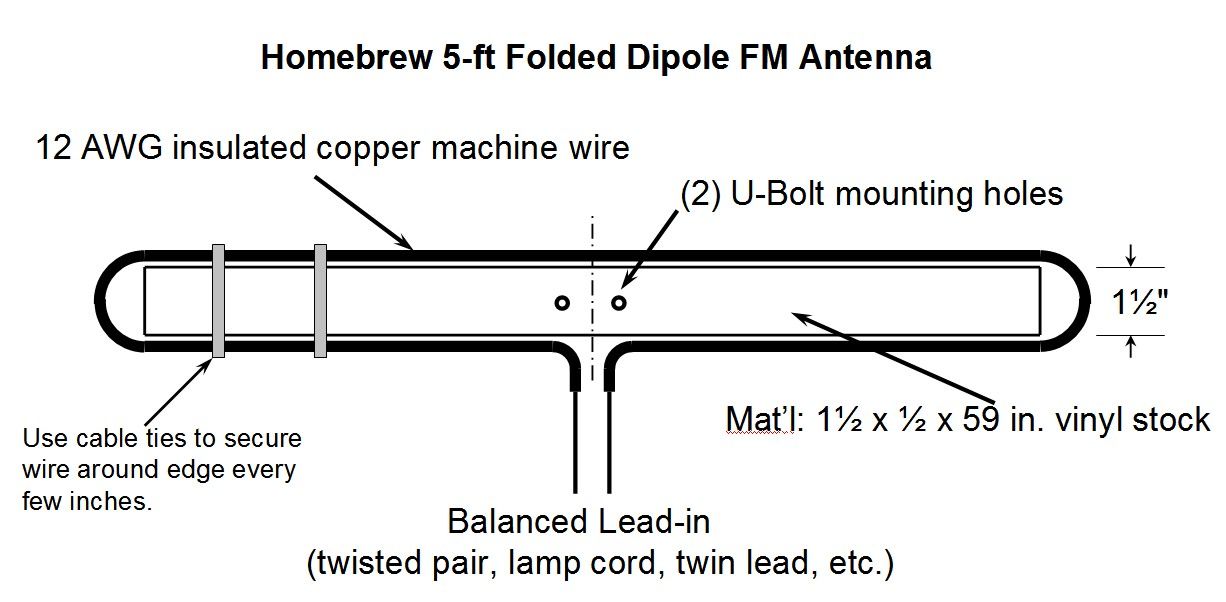

Как сделать складную дипольную антенну УКВ ЧМ

Многие тюнеры Hi-Fi УКВ FM имеют входное сопротивление 300 Ом, а также стандартный вход 75 Ом.Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складчатой ​​дипольной антенной VHF FM, которую очень просто собрать. Для этого требуется только ленточный кабель длиной 300 Ом (а не многожильный ленточный кабель для компьютера), который можно купить в большинстве магазинов электронных компонентов.

Первый этап — отрезать длину немного больше, чем требуется для дипольного элемента. С обоих концов центральный пластик нужно обрезать, а оставшиеся провода с обеих сторон зачистить и соединить вместе.Это следует делать, убедившись, что общая длина элемента правильная.

Следующий этап — обрезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что это может привести к разумным потерям, если оно будет проложено в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная УКВ FM-антенна подходит для районов с высоким уровнем сигнала или может использоваться в качестве временной меры. Ленточный кабель 300, как правило, чистый и его довольно легко спрятать. Часто антенну такого типа можно закрепить за карнизом для штор или большим предметом мебели.

Дипольная антенна часто является идеальным решением для антенны для приема радиопередач в диапазоне УКВ FM. ЧМ-дипольная антенна может быть дешевым и эффективным решением, и они могут быть изготовлены в различных формах — выше приведены только две идеи, но можно сделать УКВ-дипольную ЧМ-антенну многими другими способами в зависимости от того, что может быть доступны и каковы требования.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод VSWR Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Лучшая цена на антенну icom radio — Выгодные предложения на антенну icom radio от глобальных продавцов антенн icom radio

Отличные новости !!! Вы попали в нужное место для антенного радио icom. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это радио icom с верхней антенной скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели радио с антенной icom на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь по поводу антенны icom radio и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести radio antenna icom по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

NG — активная широкополосная приемная антенна для SDR

«VESC — Открытый / удобный для хакеров BLDC ESCHOWTO — Обновление прошивки принтера Zebra в Linux»

[]

Программно-определяемое радио ( SDR ) наконец-то достигло гораздо более широкой массы людей, которые хотели поиграть с радиочастотной технологией, но не нашли времени или ресурсов, чтобы изучить все необходимые навыки, чтобы построить радио на аппаратной основе.Благодаря работе разработчиков GNU-Radio и OsmoCom, этот барьер наконец-то исчез, и каждый может более или менее получить прямой доступ к тому, что принимает антенна .

Последний протокол миссии о приемнике NFM SDR на базе GNU-Radio привлек множество людей, ищущих примеры, чтобы лучше понять GRC и улучшить свои собственные проекты SDR . Настоящая красота этого заключается в следующем: в отличие от аппаратных приемников, которые нельзя просто скопировать и совместно использовать, нам нужно только один раз придумать хорошие программные приемники / приемопередатчики, а затем можно просто поделиться ими друг с другом без каких-либо ограничений.

Однако сама антенна по-прежнему является аппаратной и, скорее всего, никогда не будет заменена программной. На ## rtlsdr люди часто спрашивают об антеннах, потому что они явно не удовлетворены (и кто может их винить) производительностью оригинального шлейфа L / 4 DVB-T. К сожалению, универсальной антенны просто не существует, даже если некоторые гнусные корпорации пытаются продавать свою продукцию как таковую.

Другие люди часто рекомендуют антенны Discone для широкополосного приема, но есть и другие, менее известные альтернативы, которые по-прежнему являются очень хорошим компромиссом в качестве широкополосной приемной антенны общего назначения.Не у всех есть место или возможность установить антенну Discone, так почему бы не использовать антенну, которая работает даже лучше, чем Discone (по крайней мере, так было здесь в прямом сравнении), намного меньше и выглядит менее «бросающейся в глаза» ”:

Одним из них был Dressler ARA-2000, работающий на частоте 50–2000 МГц, разработанный и построенный в 90-х годах. Компания умерла обычной смертью от капитализма (была куплена другой компанией, а затем урезана и перенесена в Китай). Сегодня в дикой природе осталось лишь несколько из них, и они продаются по нереальным ценам на $ bay.Этот конкретный был использован для прототипа Аргуса, но принесен в жертву и разобрали с надеждой, что репликация антенны будет легкой, так что эти знания будут открыто повторно использованы в дикой природе, а не потеряны в некоторых архивах мертвой корпорации. Было бы замечательно, если бы следующая документация об ARA-2000 вдохновила больше людей на создание собственной активной широкополосной приемной антенны (AWRA) и попытка улучшить и развить концепцию еще дальше или предложить совершенно новые идеи.

Разборка

Чтобы открыть ARA-2000, сначала нужно снять черную верхнюю крышку. Это можно сделать с помощью отвертки, которую вставляют под крышку сбоку, поддев ее. После снятия крышки нижняя пластина должна оторваться. Это была более сложная работа и требовала использования термофена, чтобы нагреть клей, а затем осторожно надавить деревянным стержнем через центр открытой трубки.

Оригинальная сборка

В следующем разделе показана внутренняя структура оригинальной сборки ARA-2000 без защитной белой трубки из ПВХ.Каждое изображение примерно соответствует шагу поворота 120 °:

[] [] []

Длина	405 мм
Диаметр	80 мм

Антенный элемент

Сам антенный элемент представляет собой простой четырехугольный монополь в форме клина с узким началом и более широким концом. Из-за отсутствия единой номенклатуры и относительно близкой оптической близости к конструкции «бревна на спираль» этот тип будет неосознанно называться бревна на спираль .Монополь «приклеивается» к самоклеящемуся полужесткому матово-белому материалу и затем скатывается в цилиндр диаметром 80 мм, образуя спираль. К сожалению, практически отсутствуют доступные исходные данные о ВЧ свойствах этой конкретной конструкции антенны.

[] [] []

Небольшое начало оригинального медного бревна на спираль начинается на расстоянии 25 мм от нижней части белого свернутого 80-миллиметрового цилиндра, более широкий конец выходит на 75 мм за верхний край.Через 55 мм от края белого цилиндра остаток меди сгибают вокруг внешней трубки и закрывают крышкой. Это, вероятно, не влияет на свойства RF (может кто-нибудь это проверить?), Но, вероятно, это способ придать всей конструкции больше механической поддержки.

Для упрощения репликации используйте один из следующих вспомогательных шаблонов резки:

Недвижимость

Материал	Медь
Высота	0.2 мм

Источники

Структурная трубка

Дальнейший анализ и исследования относительно материала и доступности привели к умозрительному выводу, что эта пленка, вероятно, является пленкой для абажура из ПВХ Aslan S22. Неклейкую сторону материала можно описать как сатиновую поверхность, и это явно не бумага.

[] [] []

ПВХ кажется логичным выбором для этого материала несущей конструкции. Он не должен влиять на радиочастотные свойства устройства, а также может использоваться во внешней среде, где он должен выдерживать воздействие резкой влажности, температурных перепадов и экстремальных значений без изменения своей формы или функции.

Прозрачная внешняя пленка с нанесенным на нее сетчатым рисунком (не липкая), которая обернута вокруг бревна на спираль и цилиндра из ПВХ-пленки, имеет те же размеры, что и ПВХ-пленка (405×405 мм). Очевидно, это побочный продукт силиконовой прокладки, которая изначально использовалась для защиты клейкой стороны пленки ПВХ Aslan. Такой подход на самом деле очень изящный, поскольку фольга обычно попадает в мусорное ведро, и вместо нее здесь нашли хорошее применение.

Недвижимость

Материал	Aslan S22 ПВХ абажурная пленка (высокая вероятность)
Длина	405 мм
Ширина	405 мм
Высота	0.3 мм

Источники (DE)

1, 2, 3, 4

Судя по оригинальному качеству сборки, кажется, что есть некоторые допуски. Должна быть возможность взломать сборку в стиле гетто из любой жесткой ПВХ-пленки, которую вы найдете, и просто приклеить на нее медное полено по спирали .

Крышка-трубка

Наружная крышка изготовлена ​​из прочного белого ПВХ для защиты внутренней сборки от дождя, града и УФ-излучения, а также используется для крепления антенны.Даже после нескольких лет ненастья трубка все еще выглядит как новая. Опять же, здесь можно использовать и другие материалы, если они не будут мешать РЧ и выдерживают погодные условия и УФ-излучение. Однако опыт показывает, что у антенны более профессионального вида больше шансов, что другие люди, например соседи или домовладельцы, не будут возражать против установки. Об этом следует помнить в зависимости от ваших местных обстоятельств.

Недвижимость

Материал	ПВХ
Длина	450 мм
Диаметр	90 мм
Внутренний	84 мм
Цвет	белый

Источники (DE)

Моделирование NEC2

LNA

[]

Малошумящий усилитель PCB установлен непосредственно на нижней пластине и состоит из 2-х каскадных усилителей MMIC.Хотя типы MMIC известны не на 100%, DD1US предположил, что это, скорее всего, каскадные кремниевые биполярные MMIC Avago (Avantek) MSA-1105. Спецификация, тип упаковки и маркировка (вверху A, внизу H) подтверждают это предположение. Типичная прикладная схема в таблице данных также, кажется, соответствует реальной схеме в каскадной конфигурации с выгравированными катушками индуктивности PCB :

[] []

Альтернативные предложения LNA

BFP420

Из-за преклонного возраста оригинального МШУ весьма вероятно, что более современные полупроводники могут обеспечить превосходные характеристики по сравнению со старой конструкцией.МШУ будет заменен новым МШУ на основе Infineons BFP420, который дешев и доступен и должен работать так же или лучше. На следующих двух схемах показаны типичные конфигурации LNA для BFP420, левая представляет собой наиболее простой подход (для тестирования в первую очередь), на правом рисунке показан более совершенный подход с лучшей стабилизацией напряжения базы / коллектора.

[] []

Обе конструкции также должны быть оснащены фильтром высоких частот 50 МГц между антенной и входом LNA, чтобы повысить их устойчивость к сильным сигналам за счет ослабления низких частот, с которыми rtl-sdr или OsmoSDR в любом случае не могут справиться (все, что ниже 60 МГц). .Кроме того, стоит попробовать сравнить следующие случаи в реальных тестах:

OK3ZB ARA-2000 LNA

LNA4Все

Сверхдешевые альтернативы LNA

Другой возможный способ удержания цены на низком уровне — использование линейных усилителей, таких как эти: Встроенный усилитель Wentronic

Внутренняя плата PCB не так уж и плоха, и на нее можно запитать цепь смещения. Сняв заднюю крышку, можно осмотреть внутренности:

[] []

Здесь вы можете увидеть, почему эти усилители получили столько плохих отзывов.Левая и правая отметки показывают длинные концы проводов, которые могут привести к возникновению мостов в цепи. Посередине есть припой на одно переходное отверстие на плате . Опять же, эта грязь может вызвать короткое замыкание. В целом внутреннее производство было плохим, но ничего нельзя было решить. После некоторых исследований было обнаружено, что используемая MMIC — это BGA2709, произведенная NXP. Эта MMIC может питаться от 5 В и, следовательно, напрямую через USB-порт. Помимо неплотного припоя в корпусе были два кусочка медной проволоки.

[]

Это крупный план внутренней платы PCB и используемой MMIC. Как ни странно, нумерация контактов MMIC явно неправильная, и я не уверен, является ли это ошибкой / глупостью или отвлечением внимания, чтобы «усложнить» обратную разработку. Маркировка на верхней части микросхемы говорит «E3», что идеально подходит для BGA2709. Я нашел этот список с маркировкой примерно 22k деталей.

[]

Схема не выявила ничего удивительного. Похоже, что стабилитрон был использован для стабилизации напряжения стандартных источников смещения 12 В до необходимых 5 В.На входном тракте сразу после первой развязки С установлен аттенюатор. Похоже, что он имеет ослабление 3 дБ.

Для использования с прямым источником питания вам необходимо удалить две индукторы на входном и выходном тракте источника питания. Чтобы использовать их в разных местах на пути прохождения сигнала, я припаял два штекера SMA в корпусе, предварительно сняв стандартные F-разъемы. Я подключил USB-разъем к линии питания, и после короткого теста усилитель был готов к закрытию и использованию.

Этот был оснащен кабелями для лучшей прокладки.

[]

Первый снимок был сделан анализатором цепей Agilent. Перед измерением прибор был откалиброван. Номер устройства будет добавлен через несколько дней, забыл записать, думаю, это Agilent E8357A. Извините за плохое качество, но возможности изменить разрешение не было.

Для этого теста я установил аттенюатор на 10 дБ в выходной тракт измерения.Имейте в виду, что на входном тракте усилителя установлена ​​схема аттенюатора. Я сделаю несколько измерений после снятия его позже.

[]

Остальные изображения были сделаны с помощью Agilent E5071C. Анализатор был откалиброван перед тестом. В этом тесте на пути прохождения сигнала не было аттенюатора, и уровень стимула был установлен на -30 дБм.

[]

[]

Короче говоря: эти усилители просто потрясающие после того, как вы их почистите, и я был удивлен производительностью.Сравнение с LNA4all и аналогичными проектами будет сделано, как только поступят заказы. Если у кого-то есть другие усилители, которые нужно протестировать, пожалуйста, дайте мне знать, и мы сможем изготовить еще больше усилителей.

Тройник косой

Хотя он больше не будет использоваться, для полноты картины вот несколько изображений оригинальной косой футболки Dressler Bias-Tee, которая использовалась для подачи питания на LNA через коаксиальный кабель. Он питался от блока питания 12 В. Кажется, что напряжение, подаваемое на MMIC, поддерживалось постоянным, а регулируемый аттенюатор (синяя часть) использовался для предотвращения перегрузки входа приемника.

[] []

Реплика

В идеале сборку бревен на спираль следует моделировать с помощью NEC, чтобы лучше понять принцип конструкции. После этого антенну следует оценить с помощью сетевого анализатора, чтобы выяснить, есть ли какие-либо возможности для улучшения, ведущего к эволюции, а не к простой репликации. Но, как уже сказал лорд Кельвин, давным-давно:

Если вы не можете его измерить, вы не можете его улучшить. Уильям Томсон, первый барон Кельвин

Поскольку в лаборатории еще нет векторного анализатора цепей (он находится в списке желаний), в настоящее время нет доступного инструмента, позволяющего реально улучшить конструкцию. Следовательно, антенный элемент должен быть воспроизведен по оригинальной конструкции, потому что годами он работал на удивление хорошо. Если посмотреть на качество изготовления разобранной антенны, кажется, что этот тип конструкции не имеет обычных ограничений в отношении точности, как резонансная конструкция.

Следующее руководство по сборке представляет собой заключительное мини-руководство, пытающееся наилучшим образом угадать исходные инструкции по сборке, основанные на процессе разборки и обратного проектирования:

Инструкция по сборке:

1. Вырежьте антенный элемент в соответствии со спецификациями выше

2. Припаяйте малый разъем LNA к элементу

3. Вырежьте лист 405×405 мм абажурной пленки Aslan S22

4. Положите Aslan S22 атласной стороной вниз (антиадгезионная пленка / клейкая сторона вверх)

5. Удалить съемную пленку Aslan S22 (защитная пленка с нанесенной красной сеткой)

6. Поместите антенный элемент на самоклеящуюся сторону Aslan S22 в соответствии со спецификацией выше.

8. Начать прокатку сборки вокруг цилиндра (по часовой стрелке, вид сверху)

9. Оберните съемную пленку вокруг узла и закрепите лентой

10. Снимите 80 мм роликовый цилиндр с узла

Как только новый прототип LNA будет испытан и все остальные соответствующие части будут доставлены, новый прототип будет построен, и будет выпущена более обширная и практически проверенная сборочная документация.
