как сделать принудительную вытяжку, видео, фото, инструкция

Содержание

Требования к обустройству вентиляции
Виды вентиляции
Расчет мощности и требования к вентиляторам
Монтаж принудительной вытяжки в туалете и ванной комнате
Подключение вытяжки в туалете: видео
Как подключить вытяжку: фото

Бытовая техника и химические чистящие средства — без этих предметов нынешняя жизнь невозможна. Однако все они в разной степени являются источником испарений, которые, накапливаясь, представляют значительную опасность для здоровья человека. Поэтому стабильный воздухообмен и рабочая вытяжка в жилом помещении также необходима для нас, как свет, тепло, качественная еда и вода. В этой статье предлагаем вам ознакомиться с рекомендациями по установке принудительной вытяжки своими руками. Текст дополнен подробным видео и качественными фото.

Требования к обустройству вентиляции

Еще лет 10 назад в квартире многоэтажного дома достаточным было присутствие вентиляционного канала на кухне и в ванной. С развитием строительных технологий, появлением разнообразных отделочных материалов, расширением комплекса мероприятий по утеплению дверей, окон и стен, уровень естественной вентиляции снижен до минимума – свежий воздух в квартиру не поступает и не убывает из нее.

Последствиями ненадлежащей вентиляции могут быть:

образование неприятных запахов;
увеличение концентрации углекислого газа в жилых помещениях, что способствует кислородному голоданию, в результате человек постоянно страдает головными болями, снижается работоспособность, повышается сонливость;

Обустройство вентиляции в квартире

повышенный уровень влажности воздуха;
появление грибка и плесени на плитке санузла, в углах жилых комнат;
быстрое образование пыли на полках.

Профилактикой всех вышеперечисленных последствий станет правильное обустройство вентиляции в ванной комнате и ее регулярная прочистка. Действующими нормативами установлено, что воздухообмен в совмещенном санузле должен происходить с активностью не менее 50 м3, в раздельном – 25 м3. Достичь этого показателя в застарелых вентиляционных трубах старых многоэтажек можно за счет установки вытяжного вентилятора.

Виды вентиляции

Все вентиляционные системы жилых и нежилых помещений по способу перемещения воздуха разделяют на два вида: естественные и принудительные. Далее немного подробнее о каждой из них.

Естественная вентиляция. Эта система вентилирования создается на этапе создания проекта дома. Естественная вентиляция представляет собой специально созданные каналы из труб, пластика или кирпича, проходящие по некоторым помещениям и выходящие, как правило, на чердак или крышу. Свежий воздух при этом попадает из щелей в окнах и дверях, а затем удаляется естественным путем через вытяжное отверстие в вентиляционный канал.

Естественная циркуляция воздуха

Существенным недостатком данного вида вентиляции является высокая зависимость от внешних факторов – погодных условий, скорости ветра, температуры, при отсутствии (или присутствии) которых она попросту перестает работать. Чего нельзя сказать о следующем виде вентиляции.

Принудительная вентиляция. Она обычно применяется тогда, когда естественная вентиляция перестает работать или ее недостаточно. Принцип ее прост: в вентиляционное отверстие санузла монтируется специальный прибор, который искусственно создает тягу, обеспечивая помещение свежим воздухом вне зависимости от внешних факторов, погодных условий или загрязненности каналов. Кроме этого, в системах искусственной вентиляции могут присутствовать различные фильтры, охладители, нагреватели, которые дополнительно расширят ее возможности.

Внимание! При использовании дополнительных опций на вытяжном вентиляторе, возможен существенный расход электричества для очистки, охлаждения или обогрева всего объема поступающего воздуха.

Расчет мощности и требования к вентиляторам

Усилить уровень вентиляции даже в нечищеном годами общем канале поможет электрический вытяжной вентилятор. Обычно используют настенные осевые устройства. При их выборе важно обращать внимание на следующее:

безопасность должна быть максимальной. Ведь вентилятор – это, прежде всего, электрический прибор, который будет использоваться в помещении с повышенной влажностью;

Вентилятор принудительной вытяжки

минимальный уровень шума;
мощность прибора должна соотноситься размерам санузла с количеством жильцов в квартире.

Определить оптимальную мощность вытяжного вентилятора можно по формуле 6хV или 8хV, где числа 6 и 8 – это коэффициенты, соответствующие количеству проживающих и пользующихся санузлом людей в квартире, а V – это объем вентилируемого помещения (ванной комнаты).

Монтаж принудительной вытяжки в туалете и ванной комнате

Провести своими руками правильный монтаж вентиляционной вытяжки возможно только при условии, что вы хоть немного знакомы с работой электрика и отвертку в руках держите не первый раз. Иначе правильнее будет позволить сделать работу по установке электрику.

Этапы установки:

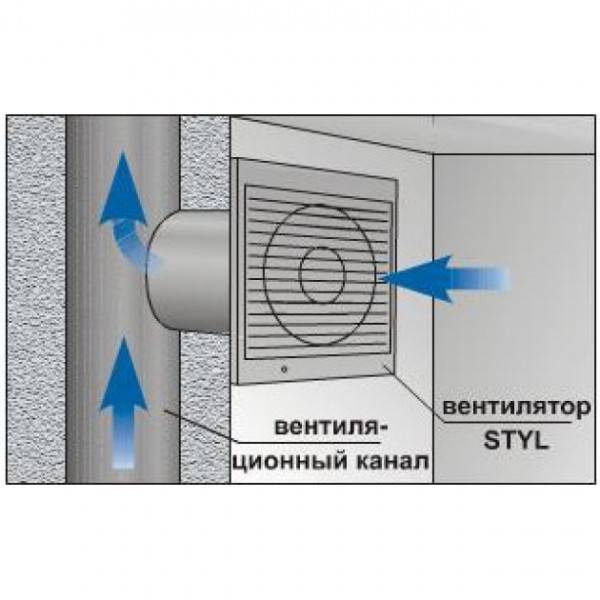

Все принудительные вытяжки монтируются в отверстие канала естественной вентиляции. Если проем такового слишком мал, его можно расширить при помощи болгарки или молотка и зубила.
Канал естественной вентиляции

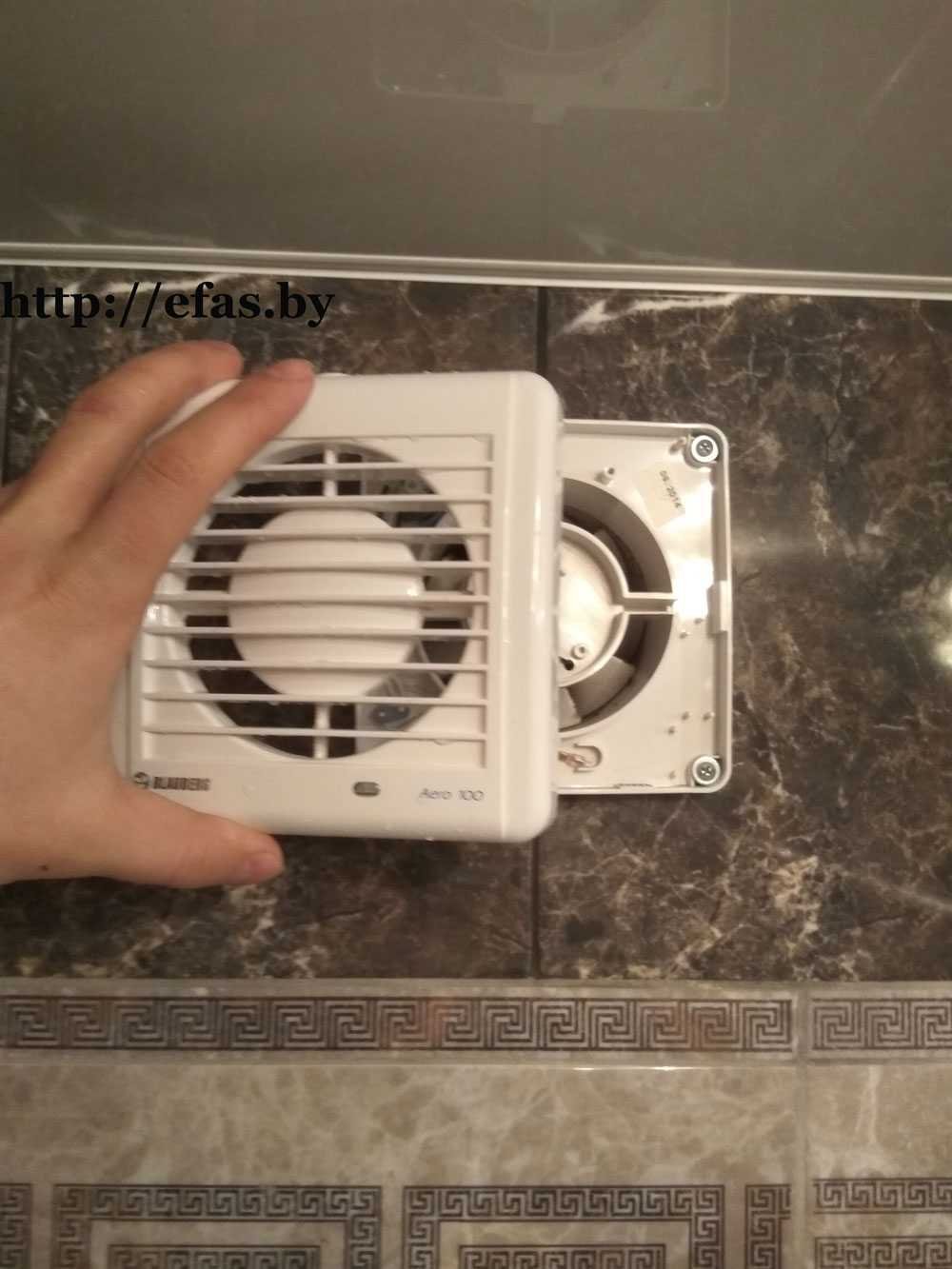

Вмонтировав прибор в проем, закрепите его саморезами или «посадите» на жидкие гвозди. Снаружи у вас должна остаться только решетка.
Монтаж прибора в проем вентиляции
Следующим этапом будет подключение вытяжки к электричеству. Можно сделать отдельный выключатель для девайса или подключить шнур к выключателю света, чтобы вытяжка включалась тогда, когда человек заходит в ванную комнату по своим нуждам. В некоторых случаях (например, в семьях с детьми) этот прием не совсем рационален – расход электроэнергии будет на порядок выше.
Подключение вытяжки к электричеству

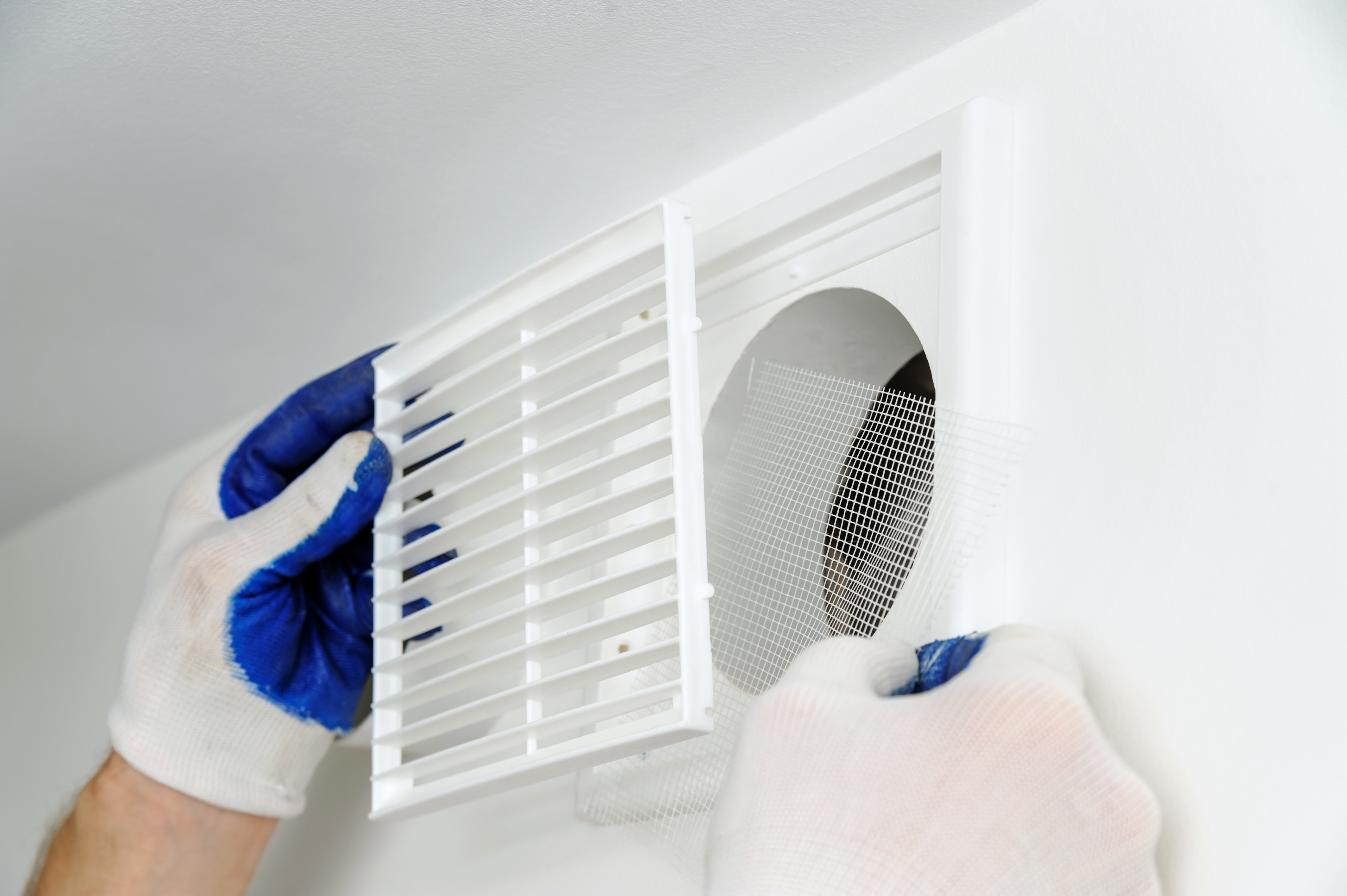

Завершив работу по монтажу устройства, закрепите с внешней стороны при помощи фиксаторов к нему решетку.

Завершение монтажа вытяжки

Подключение вытяжки в туалете: видео

https://youtu.be/mz3NcHFO3to

Как подключить вытяжку: фото

2 комментария

Бесшумный вентилятор в ванную комнату для вытяжки

Бесшумный вентилятор в ванную комнату позволяет избегать проблем с повышенной влажностью. Его тихая работа обеспечивается особенностью конструкции. Сегодняшний материал посвящен полному обзору таких устройств, вы узнаете:

для чего нужен вентилятор и влияет ли бесшумность на его производительность;
принцип работы и классификация изделий;
особенности выбора и подключения;
какими дополнительными функциями обладает устройство.

Установите вентилятор – долой конденсат и повышенную влажность!

Предназначение вентиляторов для ванных комнат в квартирах и частных домах

Во время проектирования ванной обязательно предусматривается система вентиляции, но некоторые владельцы, делая ремонт, ее просто закрывают. Делать этого нельзя. Если она работает на естественном притоке воздуха, через некоторое время воздуховоды забьются и эффективность работы снизится. Чтобы этого не происходило, специалисты рекомендуют устанавливать принудительную вентиляцию, в состав которой входит вентилятор.

Его необходимо устанавливать в следующих случаях:

большая влажность, вследствие чего образуются плесень и грибок;
желание избавиться от нежелательных запахов;
для избежания больших перепадов температуры.

Влияет ли бесшумность вытяжного вентилятора в ванную комнату на его производительность?

Звук обычного вентилятора привлекает внимание, отчего становится некомфортно; приводит к появлению раздражительности, повышению давления и утомлению нервной системы.

Обычный вытяжной вентилятор в ванную комнату во время работы создает шум порядка 40 децибел, что соответствует разговору вполголоса.

Бесшумный вентилятор в ванную комнату во время работы создает звук мощностью не более 25 децибел. Чтобы его услышать, надо подойти практически вплотную.

Оптимальный показатель в современных устройствах достигается за счет таких усовершенствований:

устранение вибрации;
используются решетки, имеющие аэродинамическую форму;
для фиксации мотора к корпусу применяют резиновые втулки;
корпус изготавливают из толстой пластмассы;
устанавливаются откалиброванные подшипники;
используется современная смазка.

Это приводит к надежной и бесшумной работе прибора, не влияя на производительность оборудования и его мощность.

Бесшумные вентиляторы для вытяжки в ванной – классификация изделия

Есть разные модели бесшумных вентиляторов для вытяжки в ванной, между собой они отличаются разными характеристиками, например по форме корпуса:

круглые изделия предназначены для монтажа в каналы соответствующей формы;
устройства прямоугольной формы используются реже, обычно это промышленные модели;
квадратные устройства применимы для установки в шахты, имеющие квадратную форму, обладают большой мощностью и в быту не применяются.

Бесшумные вентиляторы отличаются по особенностям своей конструкции.

Выделяют следующие виды:

канальные;
осевые;
радиальные.

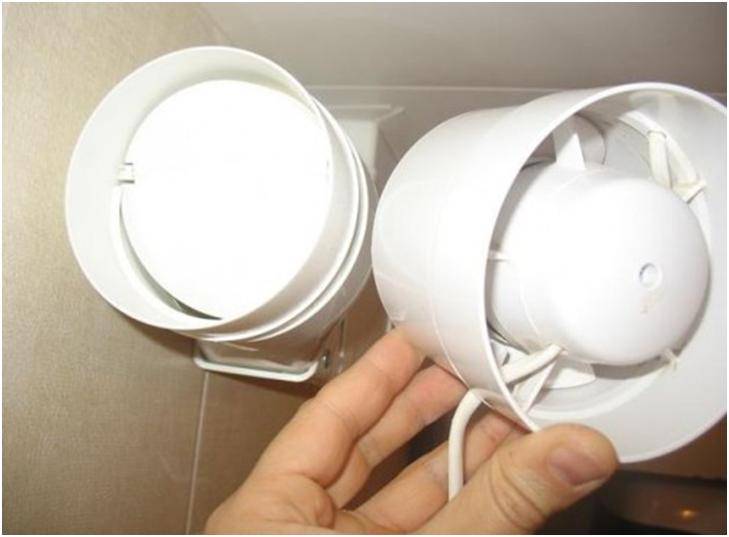

Канальные

Канальный тип предназначен для установки в каналы воздуховода. Имеет ряд преимуществ перед другими моделями:

просто монтировать, установить в воздуховод его под силу любому домашнему мастеру;
канальный вентилятор имеет многослойные стенки, что обеспечивает бесшумность его работы;
небольшие размеры позволяют эффективно использовать пространство ванной;
позволяет поддерживать идеальную влажность в помещении;
простая и удобная эксплуатация.

Осевые

Корпус осевых модификаций вентилятора имеет вид цилиндра, внутри находится двигатель с лопастями, насаженными на его ось. Воздух проходит вдоль оси прибора, а на выходе из него устанавливают коллектор, уменьшающий шум выходящего воздуха и повышающий аэродинамические характеристики.

Осевые модели имеют более высокий уровень шума.

Устройства высокопроизводительны и за час способны перемещать 100 и более кубических метров воздуха. Просто монтируются: достаточно вставить в вентиляционное отверстие.

Радиальные

Воздух в подобных вентиляторах перемещается в радиальном направлении. Лопатки направлены как назад, так и вперед, но когда они расположены назад, это позволяет снизить уровень шума и увеличить эффективность работы оборудования.

Корпус имеет вид спирали, внутри установлено лопаточное колесо.

При наличии лопаток, повернутых вперед, увеличивается мощность, но и повышается шум. Модели имеют небольшие размеры, устанавливаются в любой воздуховод.

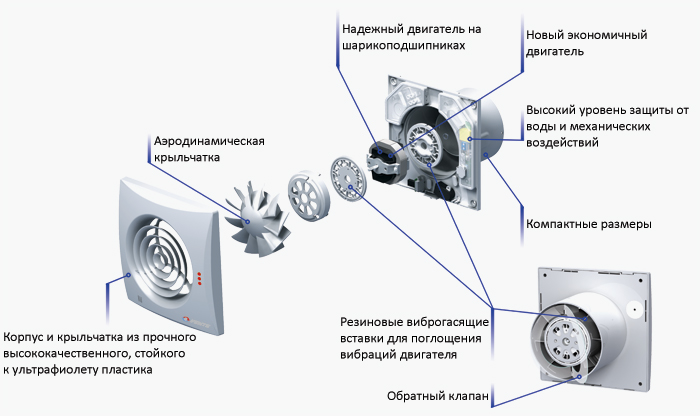

Принцип работы бесшумного вентилятора в ванную комнату

Прибор достаточно просто устроен, в состав входит двигатель, корпус и подшипники. Именно они влияют на уровень шума. Качественное изготовление указанных элементов обеспечивает бесшумную работу устройства.

Принцип работы бесшумного вентилятора в ванную комнату простой: электродвигатель вращает лопасти, передающие поток воздуха в необходимом направлении. Чтобы лучше понять, как работает прибор, подробнее рассмотрите устройство основных элементов:

Корпус. Цельная деталь, отличается высокой прочностью конструкции. Делают из качественной пластмассы. Это позволяет максимально уменьшить вибрации, возникающие во время работы, и снизить уровень шума.
Электродвигатель. Используется такой же двигатель, как и на обычных моделях, к корпусу крепится резиновыми втулками. Если крепление выполнено некачественно, то возникнет вибрация, стенки начнут резонировать и появляется посторонний шум.
Подшипники. Для бесшумной работы применяются качественные подшипники. Они отличаются от используемых в обычных приборах более высоким качеством изготовления.
Смазка. Важный элемент, влияющий на бесшумность работы. Качественная смазка не только уменьшает шум, но и продлевает срок службы прибора.

Перед отправкой с завода, вентилятор проходит контроль качества. Если он не соответствует нормативам звукового диапазона и другим заявленным характеристикам, в продажу не поступит.

Видео – как работает естественная вентиляция в жилых помещениях

Как не ошибиться в выборе

Чтобы бесшумные вентиляторы для вытяжки в ванной качественно выполняли свое назначение по удалению отработанного воздуха, правильно выбирайте модель, соответствующую параметрам помещения. Учитывайте ряд важных характеристик, влияющие на эффективность работы прибора. Среди них:

мощность;
производительность в час;
диаметр воздуховода;
уровень шума;
стоимость;
фирма-производитель;
показатели экономичности.

Диаметр воздуховода, мм

Исходя из типа вентилятора производители указывают либо размер вытяжного канала, для которого рассчитано указанное оборудование, либо размер выходного патрубка. В квартирах и частных домах для организации системы вентиляции используются трубы диаметром 100 и 125 мм, при выборе понравившейся моделисмотрите на ее монтажный размер.

Диаметр воздуховода не должен быть маленьким, иначе создадутся воздушные “пробки”, а чрезмерно большой диаметр приведет к дополнительным затратам для покупки более мощного вентилятора.

Производительность, м3/ч

Характеристика рассчитывается специальной формулой с учетом объема помещения и количества обмена воздуха за час. Для определения мощности или производительности умножьте объем ванной на количество воздухообмена.

Для ванной и санузла кратность смены воздуха является нормированной величиной и в зависимости от количества проживающих в доме составляет 6-10, берут среднюю величину. При подборе мощности вентилятора полученное значение берется с запасом на 15-20% и уже по этому показателю выбирают оборудование. Для достаточно производительности около 100 м3/час.

Уровень шума, дБ

Для вращения вентилятора используется электродвигатель, возникает как аэродинамический, так и механический шум. Механический шум создается вибрацией прибора, а аэродинамический за счет перемещения воздуха.

Шум, превышающий 35 дБ, негативно влияет на психику человека, поэтому бесшумные модели работают создавая шум, не превышающий 25 дБ. Этот показатель вы узнаете в паспортных данных приобретаемого изделия.

При выборе смотрите на пометку о степени защищенности от влаги.

Экономичность

Для экономии электричества практически все вентиляторы имеют таймер или специальный выключатель, что позволяет включать прибор когда это необходимо.

Есть модели вытяжных вентиляторов для ванной комнаты, имеющие автоматический режим, они оснащены датчиком движения и работают когда в помещении кто-то находится. Возможны и другие дополнительные функции, позволяющие экономить электричество, на них надо обращать внимание.

Бренд

При указании страны производителя указывается страна происхождения бренда, которая не всегда совпадает с местом производства прибора. Специалисты рекомендуют смотреть не на страну-производитель и бренд, а на отзывы покупателей. Наиболее популярные бренды вентиляторов: Soler&Palau, Maico, Elicent.VENTS, Colibri и другие.

Цена

На цену влияют:

технические характеристики;
известность производителя;
наличие электроники (датчики влажности, таймер).

Рекомендуем смотреть на наличие сертификатов качества, гарантийного талона.

Стоимость вентиляторов различается от 10 до 100 долларов, все зависит от характеристик и размеров оборудования. Не всегда высокая стоимость гарантирует такое же высокое качество и долговечность работы прибора.

Как подключить вентилятор в ванной к выключателю своими руками – пошаговая инструкция и схема

С вопросом как подключить вентилятор в ванной к выключателю проблем возникнуть не должно. Установить прибор самостоятельно по силам любому домашнему мастеру, достаточно иметь элементарные навыки по работе с электричеством и в области строительства.

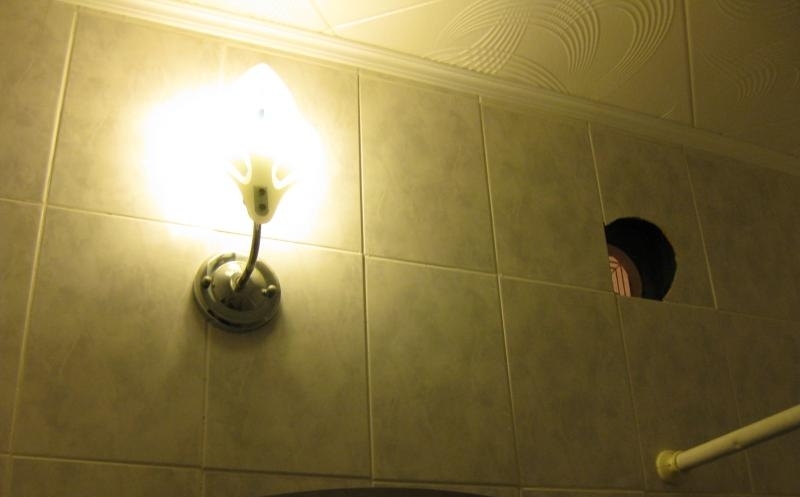

	1. Размечаем в плитке отверстия под канал. Прорезаем его болгаркой.
	2. Снимаем верхнюю крышку для удобства установки.
	3. Делаем вывод провода на вентилятор. Протягиваем его от провода выключателя под плиткой.
	4. Сверлом делаем паз для вывода провода. Просовываем его в отверстие крышки вентилятора.
	5. Устанавливаем конструкцию и закрепляем ее болтами.
	6. Подсоединяем провода питания к клеммам. Роли не играет к какой клемме подсоединять провод с фазой, а к какой с землей. Изолируем их.
	7. Прикручиваем защитную крышку по центру. Она защитит клеммы и двигатель от пыли. Запускаем прибор и проверяем работу.
	8. Подсоединяем крышку с сеткой путем защелкивания креплений. После внизу подтягиваем болтик крепления.

Подключение вентилятора в ванной через выключатель зависит от типа устройства. Если он накладной, крепится к стене или потолку на входе воздуховода. Канальные модели устанавливаются непосредственно в воздуховод, после их установки отверстие закрывается декоративной сеткой.

Чем глубже помещен прибор в воздуховод, тем меньше шума он создаст.

В санузле присутствует скрытая проводка, поэтому кабель питания должен прятаться под штукатуркой или за подвесным потолком. Кабель подводится к распределительной коробке и к устройству, при его подключении никаких проблем не возникает. Допускается подключить вентилятор параллельно с выключателем света, но лучше установить двухклавишный выключатель.

Видео – монтаж своими руками

Дополнительные функции

Во время покупки прибора рекомендуем смотреть на дополнительные функции:

датчик влажности;
таймер отключения;
датчик движения;
с технологией обратного клапана.

Стоимость конструкции от таких функций повышается.

Вентилятор с датчиком влажности

Наличие датчика влажности актуально. При повышении показателя до определенного значения вентилятор самостоятельно включится и начнет удалять воздух. После достижения оптимальной отметки устройство автоматически отключится. Это дополнение можно купить и установить отдельно.

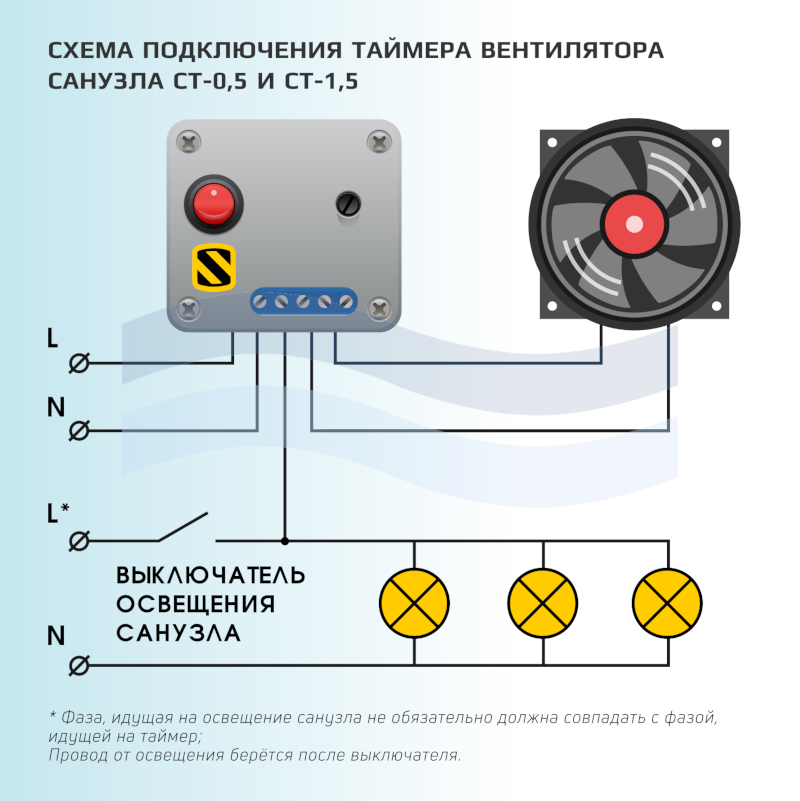

Вентилятор с таймером

Вентилятор с таймером задержки, после того как вы нажали на выключатель, некоторое время продолжает работать. Это удобно, когда освещение и устройство включаются и выключаются одновременно. Время отключения вы настроите самостоятельно. Неудобства его использования связаны с тем, что после умывания и принятия ванной, прибор будут работать одинаковое время, но влажность воздуха от указанных процедур повышается по-разному.

С датчиком движения

Удобная дополнительная функция. При ее наличии во время появления в зоне видимости датчика человека, вентилятор автоматически включается и работает на протяжении 2-30 минут, в зависимости от настройки.

Бесшумный вентилятор для ванной с обратным клапаном

В вентиляторах устанавливают обратные клапаны нескольких видов:

Клапан управляемого типа. В действие приводится вручную или от электричества.
Самозакрывающийся. При создании потока воздуха отрывается, а после прекращения – закрывается, в действие приводится при помощи пружины.
Пассивного типа. Клапан открывается под действием потока воздуха, а закрывается под действием собственного веса и силы тяжести.

Бесшумный вентилятор для ванной с обратным клапаном позволяет эффективно удалять воздух, но не дает возможности кислороду, находящемуся в вентиляционных каналах, попадать в помещение.

ТОП 4 ошибок при выборе и монтаже

Иконка	Ошибка	Описание
	1. Неправильный выбор типа вентилятора.	Если вы проживаете в многоэтажном доме и установите осевое устройство с расходом воздуха 100 м3, его окажется недостаточно для обеспечения нормальной вентиляции. Приобретите центробежный или радиальный вентилятор. Они имеют большую мощность и работают эффективнее.
	2. При выборе не учитывался объем помещения.	Кроме объема помещения учитывайте и возможность притока воздуха, поступающего через дверную щель. Это значение должно соответствовать расходу воздуха выбранным устройством.
	3. Неправильный выбор производительности.	Проблема возникает когда человек не привлекает к выбору оборудования специалистов, а все пытается делать самостоятельно. Это приводит к приобретению модели с недостаточной или избыточной производительностью. Ошибка грозит нарушению воздухообмена в помещении, влажность увеличится, появятся посторонние запахи.
	4. Ошибки допущенные при установке.	Если вентилятор установлен неверно, то он создаст повышенный шум во время работы. Изолируются канальные модели от прямого контакта с воздуховодом, для чего используются прокладки. Накладные модели надежно фиксируются, чтобы не появлялась вибрация.

Цена и рейтинг 10 разных вариантов

Основываясь на многолетнем опыте и отзывах потребителей, мы составили рейтинг наиболее популярных вентиляторов.

Maico ECA 100 iPro (Германия). Он не имеет решетки, поэтому не привлекает внимания. Максимальный шум составляет 32 дБ, в обычном режиме он 27 дБ. Защита от брызг, 4 режима программирования, производительность 78 /92м³/час, потребляемая мощность 6-8 Вт. Maico ECA 100 iPro
Maico ER 60-100 (Германия). Низкое потребление энергии, производительность 62/101 м3/ч, защита от влаги IPx5, автоматическое отключение в случае перегрева, наличие обратного клапана. Maico ER 60-100
SOLER & PALAU ECOAIR (Испания). Центробежные вентиляторы премиум класса, тихая работа, опция максимальной производительности, позволяет быстро сменить воздух в помещении. Расход возд.15/60 м³/час, шум 20/32 дБ, возможность плавной регулировки скорости. SOLER & PALAU ECOAIR
Soler&Palau Silent-100 Design CZ (Испания). Крыльчатка имеет особую форму, не пропускает воздух в помещение, двигатель находится в виброшумоизоляционном стакане, расход возд. 85 м³/час, высокое качество и доступная цена, шумность 26.5 дБ. Soler&Palau Silent-100 Design CZ
Blauberg Quatro 100 (Украина). Прибор имеет 4 варианта оформления, шум 33 дБ, класс защиты IP34, двойную изоляцию, расход 88 м³/час, одна скорость. Blauberg Quatro 100
Vortice ME 100/4 (Италия). Низкий уровень шума, две скорости, тонкая лицевая панель, гарантия на 30000 часов бесперебойной работы, расход воздуха, 65 /95 м³/час, шумность 20.8 дБ, одна скорость. Оснащен обратным клапаном. Vortice ME 100/4
Maico AWB 100 C (Германия). Экономичный двигатель, защита от перегрева, обратный клапан, доступная стоимость, шум 35 дБ, расход 70 м³/час. Maico AWB 100 C
Vents 100 Квайт (Украина). Прибор осевого типа, низкий уровень шума, класс защиты IP 45, расход воздуха, 97 м³/час, шума 25 дБ, одна скорость. Vents 100 Квайт
Soler&Palau Silent-100 CZ (Испания). Обратный клапан, резинометаллические втулки, подойдет для помещений площадью до 15 м2, доступная стоимость, расход воздуха, 95м³/час, одна скорость, шум 26.5 дБ Soler&Palau Silent-100 CZ
Домовент 100 С (Украина). Простой и недорогой вентилятор, защита от перегрева, расход, 94 м³/час, шум 39 дБ, одна скорость. Домовент 100 С

Как установить или заменить вытяжной вентилятор в ванной

Дом
Блог
Как заменить или установить вытяжной вентилятор в ванной: пошаговые инструкции

Возможно, вы удивитесь, узнав, что установка или замена Вытяжной вентилятор для ванной комнаты — относительно простой проект «сделай сам». Все, что вам нужно, это правильные инструменты, базовые навыки работы с электрикой и плотницкими работами и немного терпения. Выполните следующие действия, чтобы узнать, как установить вентилятор в ванной комнате или заменить его.

Вытяжные вентиляторы для ванных комнат удаляют влагу и неприятные запахи, а предотвращают рост плесени и грибка в ванных комнатах. Они также могут предохранить обои и краску от вздутий и отслоений, а также предотвратить деформацию дверей и окон. Поэтому, если в вашей ванной комнате нет вентилятора или если вы планируете перестроить ванную комнату , рекомендуется установить его. до 800 долларов, тогда как установка самостоятельно может стоить до 370 долларов плюс стоимость инструментов. Таким образом, это руководство не только научит вас чему-то новому, но и сэкономит вам немного денег.

Возьмите свои инструменты, потому что это пошаговое руководство расскажет, как установить вентилятор в ванной комнате и как заменить вентилятор в ванной комнате.

Подготовка к установке вентилятора для ванной комнаты

Прежде чем приступить к установке вытяжного вентилятора для ванной комнаты, вам необходимо собрать следующую информацию и сначала ответить на несколько вопросов, чтобы убедиться, что вы покупаете вентилятор, подходящий для вашего помещения. .

1. Рассчитайте показатель CFM вашей ванной комнаты.

Рассчитайте CFM (кубических футов в минуту) вашей ванной комнаты. Умножьте кубические метры комнаты (длина х ширина х высота = кубические метры) и разделите это число на 7,5. Выполнение этого расчета поможет вам определить соответствующую мощность, необходимую для вашего вентилятора.

2. Насколько тихим должен быть ваш новый вентилятор для ванной комнаты?

Громкий вытяжной вентилятор в ванной комнате может сделать расслабляющий душ, ну, не очень расслабляющий. Уровень шума новых вентиляторов для ванных комнат варьируется от 0,5 (очень тихий) до 6 (очень громкий). При выборе вытяжного вентилятора стремитесь к рейтингу 1 или меньше для наименьшего нарушения работы; тем не менее, вентилятор с рейтингом 2 или 3 не должен быть слишком громким.

3. Где вы хотите установить новый вентилятор для ванной комнаты?

Расположение вентилятора может повлиять на вентиляцию. Лучшее место для установки вентилятора в ванной комнате — это центральная точка между душем и туалетом.

Если вы устанавливаете новый вентилятор для ванной комнаты, не забудьте выделить пространство на чердаке. Именно здесь будет располагаться основная часть вентилятора. Он должен быть между двумя балками в свободном пространстве.
Если вы заменяете свой вентилятор, проще всего установить новый на то же место.

4. Соберите материалы и припасы.

Прежде чем приступить к установке вентилятора для ванной своими руками, убедитесь, что у вас есть все необходимые инструменты и материалы.

Прежде чем начать, вам нужно будет собрать следующие инструменты:

Электродрель
Отвертка
Пассатижи
Электролобзик (или сабельная пила или пила для гипсокартона)
Фольгированная клейкая лента
Каркасный квадрат
Карандаш
Если вы хотите вывести вытяжку из вентилятора через крышу, вам также понадобится кровельный клей, черепица и кровельные гвозди.

Вам понадобятся следующие материалы:

Крышка вентиляционного отверстия
Гибкая воздуховодная труба
Герметик
Винты
Проволочные гайки
Защитные очки

Маска
Сам вентилятор, который может стоить от 15 до более 100 долларов .

Как установить новый вытяжной вентилятор в ванной

Теперь, когда у вас есть инструменты и материалы, вы можете приступить к установке вытяжки в ванной. Давайте начнем!

1. Просверлите контрольное отверстие и отметьте потолок.

С помощью электродрели и очень длинного сверла диаметром 3/4 дюйма (1,9 см) просверлите контрольное отверстие в потолке, где вы будете размещать вентилятор. Затем измерьте корпус вентилятора.
На чердаке найдите контрольное отверстие и очистите его от изоляции. Используйте размеры корпуса вентилятора, чтобы убедиться, что вентилятор поместится между балками.

Вернитесь в ванную и измерьте входное отверстие вентилятора. Используйте угольник и карандаш, чтобы отметить контур впускного отверстия вентилятора на потолке с размерами.

2. Вырежьте в потолке отверстие для впускного отверстия.

С помощью лобзика вырежьте место, которое вы только что отметили на потолке. Не забудьте надеть защитные очки и маску!

3. Установите вытяжной вентилятор на место.

Перед установкой вытяжного вентилятора в ванную комнату прикрепите колено воздуховода под углом 90 градусов к соответствующему выходному отверстию с помощью скотча из фольги.

Вставьте кабельный разъем через выбивное отверстие сбоку корпуса вентилятора, затем вставьте на место поддерживающие металлические скобы.
Отцентрируйте вентилятор над отверстием в потолке и опустите его на место.

4. Закрепите вентилятор на балках.

После правильной установки вентилятора выдвиньте каждый из металлических кронштейнов, пока они не достигнут балок с обеих сторон корпуса. Используйте шурупы для гипсокартона, чтобы закрепить их.
Возьмите отрезок гибкой воздуховодной трубы и с помощью скотча из фольги прикрепите один конец к 90-градусному колену воздуховода, выступающему из корпуса вентилятора.
Пропустите существующий или новый электрический кабель через разъем на корпусе вентилятора (если ваш новый вентилятор оснащен подсветкой, вам понадобится трехжильный кабель) и закрепите его, затянув винт на разъеме.

5. Найдите точку выхода воздуховода.

Точка выхода должна быть кратчайшим и прямым путем от корпуса вентилятора наружу через боковую стенку или крышу. Убедитесь, что труба воздуховода максимально прямая и не будет натянута слишком туго.

6. Установите вентиляционную крышку.

Если точка выхода находится на боковой стене, выберите точку между двумя стойками стены и сделайте несколько контрольных измерений внутри, чтобы найти ту же точку снаружи. Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, затем закрепите крышку вентиляционного вентилятора на месте.

Если точка выхода находится на крыше, нарисуйте внутри круг подходящего размера и вырежьте его сабельной пилой. Затем заберитесь на крышу и снимите черепицу, закрывающую только что вырезанное отверстие. Установите крышку вентиляционного отверстия с помощью кровельного клея и кровельных гвоздей, затем замените ослабленную черепицу.
Вернитесь на чердак и прикрепите конец воздуховода к соединительному воздуховоду вентиляционной крышки с помощью скотча из фольги.

7. Подсоедините провода к корпусу.

В зависимости от типа вентилятора вам может понадобиться выполнить подключение с чердака или из ванной комнаты. Прочтите инструкции производителя и убедитесь, что питание отключено, прежде чем начать.

Откройте блок корпуса и вытяните провода вентилятора из блока электрического сращивания.

Зачистите 5/8 дюйма (1,6 см) от каждого из проводов как на кабеле вентилятора, так и на электрическом кабеле, который вы вставили ранее.
Скрутите вместе провода одного цвета и добавьте разъемы. Оберните оголенный медный провод вокруг зеленого зажима заземления или винта и затяните его, чтобы зафиксировать.
Поместите провода обратно в электрический соединительный узел и установите на место крышку.

8. Прикрепите решетку.

Вставьте двигатель вентилятора в электрическую розетку и закрепите его прилагаемыми винтами. Прикрепите решетку, вставив ее монтажные провода в имеющиеся пазы в корпусе. Убедитесь, что он плотно прилегает к потолку. Снова включите питание и убедитесь, что вентилятор в ванной работает.

Отличная работа! Теперь ваша ванная комната будет хорошо вентилироваться.

Как заменить существующий вытяжной вентилятор в ванной

Если вам просто нужно заменить существующий вытяжной вентилятор в ванной, вам будет немного проще, поскольку вам не нужно вырезать отверстия в потолке или крыше (фу!) . Вот краткий обзор базовой замены вытяжного вентилятора в ванной комнате.

1. Выключите электропитание ванной комнаты автоматическим выключателем.

Это защитит вас от шока.

2. Заберитесь под решетку, чтобы отключить и отключить.

Снимите решетку со старого вентилятора. Вероятно, там есть пыль и ворсинки, поэтому наденьте перчатки, защитные очки и респиратор.

Отвинтите или отсоедините блок электровентилятора от корпуса, откройте блок электрических соединений и осторожно вытащите провода.

Если все, что вам нужно сделать, это заменить двигатель вентилятора ванной комнаты, на этом вы остановитесь. Принесите текущий двигатель в свой хозяйственный магазин, чтобы убедиться, что вы купили правильную модель, затем установите его, снова подключите провода и снова установите решетку. Хотите знать, как почистить решетку? Посмотрите наши лайфхаки для уборки ванной комнаты .

Снимите разъемы и раскрутите провода, чтобы отсоединить их. (Опять же, сначала убедитесь, что электричество отключено.)
Ослабьте кабельный зажим, чтобы освободить электрический кабель от корпуса вентилятора.

3. Отсоедините корпус на чердаке.

На чердаке отсоедините трубу воздуховода от воздуховода соединителя колпачка вентиляционного вентилятора ванной комнаты и от корпуса.
Вытяните электрический кабель и проводку из корпуса.
С помощью дрели открутите винты, которыми кронштейны старого вентилятора крепятся к лагам. Поднимите старый вентилятор через потолок.

4. Установите новый сменный вентилятор.

Если ваш новый вытяжной вентилятор в ванной такого же размера, как и старый, вы можете установить его прямо сейчас. Если он больше, вам придется вырезать большее отверстие с помощью пилы для гипсокартона. Если он меньше, вы можете загерметизировать края корпуса, чтобы заполнить зазоры после установки вентилятора.

Идите на чердак и опустите новый вентилятор в отверстие.
Выдвиньте выдвижные монтажные кронштейны и прикрепите их к лагам с помощью электродрели и 1-дюймовых (2,5 см) винтов для гипсокартона. Возможно, вы захотите, чтобы кто-то держал вентилятор на месте снизу.

5. Подсоедините воздуховод.

После установки вытяжного вентилятора в ванной комнате прикрепите колено воздуховода под углом 90 градусов к выпускному отверстию вентилятора с помощью винтов для листового металла. Затем прикрепите новую воздуховодную трубу диаметром от 4 до 6 дюймов (от 10,2 до 15,2 см) к колену воздуховода.

6. Подсоедините и закрепите проводку.

Вставьте электрический кабель в разъем нового вентилятора и закрепите его кабельным зажимом.
Откройте распределительную коробку (на чердаке или в ванной, в зависимости от модели) и вытяните провода вентилятора.
Присоедините электрические провода к проводам вентилятора, скрутив вместе провода одного цвета и прикрепив разъем провода.
Оберните оголенный медный провод под зажимом заземления или винтом и затяните, чтобы зафиксировать.
Уберите все провода обратно в распределительную коробку и установите на место крышку.

7. Вставьте и снова прикрепите решетку вентилятора.

Вернитесь в ванную и установите узел вентилятора, вставив его в розетку и закрепив винтами. Затем прикрепите решетку. Проверьте свой новый вытяжной вентилятор в ванной, снова включив питание.

Поздравляем! Теперь вы знаете, как установить вентилятор для ванной, который сохранит вашу ванную комнату в чистоте и сухости, а также защитит ее от плесени и грибка. Для максимальной защиты подумайте о том, чтобы получить 9Гарантия на дом 0017 с электрическим покрытием от American Home Shield. Мы предлагаем покрытие домашних систем для 23 основных систем и устройств, включая встроенные вытяжные вентиляторы для ванных комнат, чтобы защитить вашу семью и ваш бюджет от неизбежных поломок. Узнайте больше о планах гарантии на дом и наших доступных ценах , чтобы выбрать покрытие, которое лучше всего подходит для вас.

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы магазина

См. больше в:

Сделай сам

Как установить вентилятор для ванной комнаты

Ничего не поделаешь: проблемы с влагой могут испортить вашу ванную комнату быстрее, чем ее очарование. может сказать «руб-а-даб-даб». Неконтролируемая влажность может привести к появлению плесени и грибка, что, помимо неприглядного внешнего вида, может негативно сказаться на вашем здоровье и сделать вашу ванную комнату далеко не идеальной. Если не контролировать, продолжительная влажность может привести к отслаиванию обоев, крошению затирки, отслоению плитки и даже гниению стен. Герметизация и изоляция воздуха могут помочь контролировать влажность, но без надлежащей вентиляции борьба с разрушительным воздействием теплого влажного воздуха будет безнадежной. Установка вытяжного вентилятора в ванной комнате имеет решающее значение для управления влажностью.

Это также может вас заинтересовать: С изменением сезона меняется и направление вашего потолочного вентилятора

Включив вентилятор, вы быстро избавитесь от запотевших окон и нежелательных запахов, а также защитите свой дом от потенциального ущерба . Если у вас в настоящее время нет вытяжного вентилятора в ванной или если тот, который уже есть в вашей ванной, нуждается в замене (например, он звучит как вертолет советских времен), рассмотрите следующее руководство, которое поможет вам подготовиться к решению этой задачи. -собственный проект установки.

Какой тип вентилятора мне нужен?

Прежде чем приступить к работе, важно определить, какой тип вытяжного вентилятора вам нужен для вашей ванной комнаты. Вентиляторы классифицируются по CFM или кубическим футам в минуту, что означает, сколько воздуха они могут перемещать за 60 секунд. Вообще говоря, чем больше комната, тем выше ваш рейтинг CFM.

Хорошим правилом является умножение площади помещения на 1,1, чтобы определить, каким должен быть рейтинг CFM. Это означает, что если ваша ванная комната площадью 80 квадратных футов, вам следует использовать вытяжной вентилятор мощностью 88 кубических футов в минуту. Институт домашней вентиляции также рекомендует, чтобы на каждый дополнительный туалет, ванну или душ для адекватной вентиляции требовалось еще 50 кубических футов в минуту.

Пока вы покупаете вентиляторы, рекомендуется убедиться, что приобретаемый вами вентилятор сертифицирован HVI. HVI самостоятельно тестирует и сертифицирует вентиляторы, чтобы убедиться, что они соответствуют определенным стандартам производительности. Покупка вентилятора, сертифицированного HVI, гарантирует его эффективную работу. Вы можете начать с изучения ассортимента вентиляторов для ванны, представленного на веб-сайте HVI.

В дополнение к рейтингу кубических футов в минуту (CFM), вытяжные вентиляторы также оцениваются по уровню шума в единицах, называемых сонами. Вентиляторы с низким рейтингом сона — скажем, в 1 или 2 сона — довольно тихие, часто шумят не больше, чем холодильник. Однако по мере увеличения рейтинга звука вентиляторы становятся все громче. Вы, вероятно, захотите держаться подальше от поклонников с рейтингом звучания 6 или более — если только вы не неравнодушны к какофоническому гулу тысячи крошечных Harley-Davidson. Хорошо, это может быть небольшое преувеличение , но можно с уверенностью предположить, что большинство из нас предпочитает более тихие вентиляторы.

Помимо рейтинга CFM и sone, вентиляционные вентиляторы также включают в себя множество функций, которые можно учитывать в зависимости от вашего бюджета и личных предпочтений. К ним относятся такие функции, как встроенное освещение, таймеры, а также датчики влажности и влажности. Хотя они не критичны для производительности вентилятора, они, безусловно, могут быть хорошими преимуществами.

Установка в 3 этапа

Используйте следующие шаги в качестве руководства по установке вытяжного вентилятора в ванной комнате.

Шаг 1. Вырежьте отверстие

Первым шагом при установке вытяжного вентилятора для ванной комнаты является определение места на потолке, где вы хотите его разместить. Когда вы это поймете, имейте в виду, что для лучшей производительности вентилятор должен быть расположен где-то между туалетом и ванной или душем.

Когда вы будете готовы приступить к резке, начните с разметки места на потолке ванной комнаты в том месте, где вы планируете установить вентилятор.
Просверлите отверстие в потолке, используя длинное сверло длиной три восьмых дюйма; это отверстие служит ориентиром для вентилятора.
Просверлив отверстие, залезьте на чердак и проверьте, нет ли труб или других препятствий на пути вашего предполагаемого воздуховода.
Пока вы это делаете, очистите всю изоляцию, которая может быть прямо над головой.
Если возможно, постарайтесь расположить вентилятор между двумя потолочными балками. Хотя вентиляционные вентиляторы не слишком тяжелые, вам необходимо убедиться, что вы прикрепили их к балкам для дополнительной поддержки.
Если вы не можете подняться на чердак, вы можете использовать электронный датчик, чтобы определить местонахождение ваших балок. Если у вас нет лаг там, где они вам нужны, вентилятор должен поставляться с набором подвесных кронштейнов, которые будут крепиться непосредственно к гипсокартону.
После того, как вы нашли лучшее место, измерьте размеры входного отверстия вытяжного вентилятора и, используя макетный угольник, нарисуйте линии разреза, нарисовав контур на потолке карандашом.
Затем с помощью пилы вырежьте воздухозаборное отверстие в потолке ванной комнаты. Если он у вас есть, лучше всего для этой цели подойдет электрический лобзик или сабельная пила. Если нет, не беспокойтесь: эту работу также можно выполнить с помощью простой пилы для гипсокартона — просто сильно напрягитесь.

Шаг 2. Установите корпус

Изнутри чердака вставьте корпус вентилятора в прорезанное отверстие, убедившись, что нижняя часть вентилятора находится на одном уровне с нижней частью гипсокартона потолка. (Конечно, вам понадобится еще одна пара глаз, чтобы убедиться, что ваш корпус находится на одном уровне с гипсокартоном.)
Вставив вентилятор в отверстие, привинтите его к боковым сторонам потолочных балок или установите кронштейны, как указано в инструкции по эксплуатации вашего вентилятора.
После того, как вы прикрепите вентилятор, протяните примерно 7 дюймов электропроводки через корпус вентилятора.

Шаг 3. Подсоедините электропроводку

Прежде чем приступить к подключению электропроводки, убедитесь, что автоматические выключатели, обслуживающие ванную комнату, отключены. Кроме того, прежде чем пытаться подключить питание к вентилятору, следует ознакомиться с инструкцией производителя.
Когда вентиляционный вентилятор вставлен в устройство, вам нужно будет зачистить концы проводов, которые вы будете использовать для питания вашего вентилятора, которые должны исходить из коробки вашего автоматического выключателя; затем подключите их к вентилятору, следуя инструкциям по подключению в ваших инструкциях.
Не забудьте также подключить зеленый провод или оголенный медный провод к боковой части металлического корпуса для заземления.
После подключения линий закрепите решетку вентилятора на корпусе.
Теперь снова включите автоматический выключатель и проверьте свой новый вытяжной вентилятор в ванной.

Другие статьи по теме:

Как установить потолочный вентилятор
Сколько стоит установить или заменить потолочный вентилятор?
Советы по обслуживанию воздуховодов и вентиляции
10 советов по улучшению качества воздуха в помещении
Как правильно почистить унитаз за 4 шага. .. и не забудьте № 2!

Часто задаваемые вопросы

Вот ответы на некоторые часто задаваемые вопросы о вентиляторах для ванных комнат:

Можно ли выводить вентилятор на чердак?

Если вентилятор выбрасывает воздух на открытое чердачное помещение, со временем там будет скапливаться влага, что увеличивает вероятность появления плесени и грибка. Вам нужно будет вырезать отверстие в крыше и провести вентиляционный канал от корпуса вентилятора через чердак и снаружи крыши, чтобы этого не произошло.

Нужно ли выводить вытяжные вентиляторы в ванной наружу?

Для правильной работы всех вытяжных вентиляторов в ванных комнатах требуется наружная вентиляция. Тем не менее, вентиляционные отверстия не всегда должны проходить через крышу. Вы можете безопасно установить вытяжной вентилятор через внешнюю стену, следуя описанным выше методам.

Что можно использовать вместо вентилятора в ванной?

Одним из самых простых способов контроля влажности вместо вентилятора в ванной комнате является держать дверь и окно в ванной открытыми, пока вы принимаете ванну или душ. Но если вы все еще сталкиваетесь с проблемами контроля влажности в вашей ванной комнате, вы можете приобрести осушитель для своей ванной комнаты по относительно низкой цене. Это должно контролировать большую часть влаги.

Не ненавидь… Проветривай!

Без надлежащей вентиляции ваша ванная комната может быть серьезно повреждена в долгосрочной перспективе. Но не бойтесь: установка вытяжного вентилятора в ванной комнате — это относительно простой и понятный способ предотвратить повреждение помещения влагой и поддерживать свежий и сухой запах в ванной комнате круглый год.

Говоря об ущербе от влаги, вы можете быть уверены, что вы дополнительно подготовлены ко многим проблемам с сантехникой, получив план от HomeServe. Если у вас есть план и возникает покрываемая проблема, вы можете просто позвонить на горячую линию по ремонту, работающую круглосуточно и без выходных. Местный, лицензированный и высококвалифицированный подрядчик будет отправлен к вам, чтобы выполнить работу к вашему удовлетворению.
