Вольтметр переменного напряжения своими руками. Цифровой вольтметр переменного тока: принцип работы и самостоятельное изготовление

Как работает цифровой вольтметр переменного тока. Какие компоненты нужны для его создания. Как правильно собрать и откалибровать самодельный вольтметр. На что обратить внимание при разработке схемы измерения напряжения.

Принцип работы цифрового вольтметра переменного тока

Цифровой вольтметр переменного тока преобразует измеряемое переменное напряжение в постоянное, а затем с помощью АЦП преобразует его в цифровой код для отображения на дисплее. Основные этапы работы:

1. Преобразование переменного напряжения в постоянное с помощью выпрямителя
2. Преобразование постоянного напряжения в ШИМ-сигнал
3. Подсчет импульсов ШИМ-сигнала для определения величины напряжения
4. Отображение результата на цифровом дисплее

Основные компоненты для сборки вольтметра

Для создания цифрового вольтметра переменного тока понадобятся следующие основные компоненты:

• Выпрямительный мост для преобразования переменного тока в постоянный
• Операционный усилитель для усиления сигнала
• Таймер 555 для генерации опорной пилообразной волны
• Компаратор для сравнения измеряемого напряжения с опорным
• Счетчик импульсов (например, на микросхеме CD4518)
• Семисегментные индикаторы для отображения результата
• Микроконтроллер для управления (опционально)

Схема преобразования переменного напряжения в постоянное

Для преобразования переменного напряжения в постоянное используется выпрямительная схема. Наиболее распространенные варианты:

• Однополупериодный выпрямитель на одном диоде
• Двухполупериодный выпрямитель на диодном мосте
• Мостовая схема Греца на четырех диодах

После выпрямления необходимо сгладить пульсации с помощью RC-фильтра. Чем больше емкость конденсатора, тем меньше пульсации выходного напряжения.

Преобразование постоянного напряжения в ШИМ-сигнал

Для преобразования постоянного напряжения в ШИМ-сигнал используется следующая схема:

1. Генератор пилообразного напряжения на таймере 555 с частотой около 500 Гц
2. Компаратор, сравнивающий пилообразное напряжение с измеряемым
3. На выходе компаратора формируется ШИМ-сигнал, скважность которого пропорциональна входному напряжению

Ширина импульсов ШИМ-сигнала будет пропорциональна величине измеряемого напряжения.

Подсчет импульсов и отображение результата

Для определения величины напряжения необходимо подсчитать количество импульсов ШИМ-сигнала за определенный период. Это можно реализовать следующим образом:

• Использовать счетчик импульсов на микросхеме CD4518
• Генерировать стробирующий сигнал с частотой около 10 Гц
• По стробу фиксировать показания счетчика и сбрасывать его
• Зафиксированное значение счетчика будет пропорционально напряжению

Полученное число необходимо преобразовать в десятичный вид и вывести на семисегментные индикаторы или LCD-дисплей.

Калибровка вольтметра

Для повышения точности измерений необходимо откалибровать вольтметр. Основные этапы калибровки:

1. Подать на вход известное напряжение (например, от лабораторного источника питания)
2. Настроить коэффициент усиления входного усилителя
3. Отрегулировать опорное напряжение компаратора
4. Подстроить частоту генератора ШИМ
5. Откорректировать коэффициент пересчета импульсов в вольты

Калибровку желательно выполнять в нескольких точках диапазона измерений для повышения точности.

Расширение диапазона измерений

Для измерения более высоких напряжений можно использовать делитель напряжения на входе вольтметра. Коэффициент деления выбирается исходя из требуемого диапазона измерений:

• Для измерения до 150 В — делитель 1:10
• Для измерения до 300 В — делитель 1:20
• Для измерения до 500 В — делитель 1:50

При использовании делителя необходимо учитывать его коэффициент при калибровке и отображении результата.

Повышение точности измерений

Для повышения точности измерений можно применить следующие методы:

• Использовать прецизионные компоненты (резисторы, конденсаторы)
• Применить термокомпенсацию входных цепей
• Увеличить разрядность АЦП
• Использовать усреднение нескольких измерений
• Компенсировать нелинейность входного делителя

Также важно обеспечить хорошее экранирование входных цепей от помех.

Вольтметр переменного напряжения своими руками

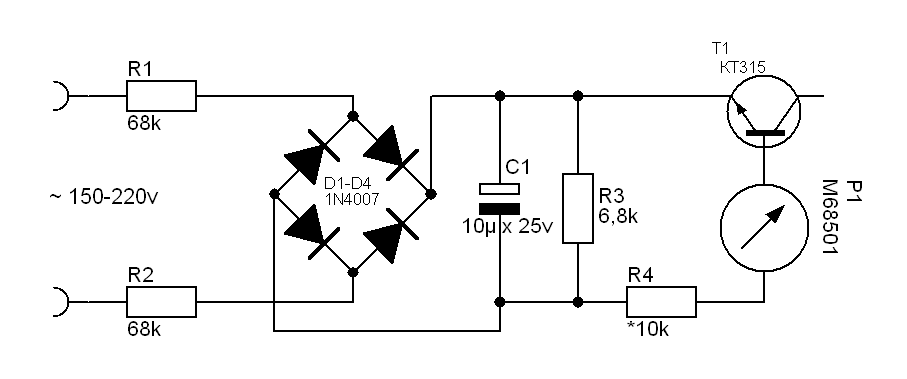

Вольтметр предназначен для контроля за сетевым напряжением и в зависимости от настройки может умещать на шкале от 20 … до … вольт. Так при минимальном сопротивлении R4 диапазон измерений будет лежать в пределах В , а при максимальном в шкалу уместится аж В — от до В. В качестве измерительного прибора РА1 подойдет любой микроамперметр с током полного отклонения 50 — мкА, к примеру, индикатор записи от бытового магнитофона. Налаживание прибора сводится к подстройке чувствительности и диапазона измерения и градуировке шкалы измерительного прибора. Делать это удобно при помощи лабораторного автотрансформатора ЛАТРа и контрольного вольтметра переменного тока.

Поиск данных по Вашему запросу:

Вольтметр переменного напряжения своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стрелочный вольтметр на любое напряжение своими руками
• Как сделать вольтметр переменного напряжения
• Вольтметры
• Как сделать простой вольтметр своими руками – схемы и рекомендации
• Радио-как хобби
• Стрелочный вольтметр своими руками
• Вольтметр переменного напряжения на arduino своими руками. Bluetooth вольтметр на базе arduino

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой вольтметр на Arduino

Стрелочный вольтметр на любое напряжение своими руками

Вольтметр переменного и постоянного тока предназначен для измерения постоянных и переменных высокочастотных напряжений при налаживании различных радиоэлектронных устройств в любительских условиях. Пределы измерения постоянных напряжений следующие: 0,25; 1; 5; 25; В. Входное сопротивление около 10 Мом. Напряжение питания 9…10 В. Предельная частота сигналов измеряемых вольтметром , около МГц. Принципиальная схема вольтметра приведена на рисунке.

Измеряемое напряжение подается на гнезда Х1 и Х2 и далее на подвижный контакт переключателя S1. Резисторы R1-R6 образуют делитель напряжения. Для начальной балансировки моста служит переменный резистор R9. При подаче напряжения на затвор транзистора V1 мост разбалансируется и в цепи прибора РА1 протекает ток, пропорциональный входному напряжению. Высокочастотное напряжение подается на гнездо Х5.

При налаживании, подав напряжение питания, резистором R9 добиваются нулевых показаний микроамперметра. Вольтметр собран в экранированном корпусе размерами х90х48 мм. На передней панели установлен микроамперметр М со шкалой 0…50 мкА.

Как сделать вольтметр переменного напряжения

Здравствуй дорогой читатель. Сделать такой вольтметр своими руками не составит большого труда. О пригодности вольтметра для измерения напряжений в тех или иных цепях судят по его входному сопротивлению, которое складывается из сопротивления рамки стрелочного прибора и сопротивления добавочного резистора. Так как на разных пределах добавочные резисторы имеют разные номиналы, то и входное сопротивление прибора будет другим. Это удобнее: входное сопротивление вольтметра на разных пределах измерений разное, а относительное входное сопротивление постоянное. Чем меньше ток полного отклонения стрелки измерительного прибора Iи, используемого в вольтметре, тем больше будет его относительное входное сопротивление, тем точнее будут производимые им измерения.

Как переделать вольтметр постоянного напряжения в переменное. Показанная на рисунке №1 схема – это вольтметр постоянного тока. Чтобы его.

Вольтметры

Последние два десятка лет у радиолюбителей популярны малогабаритные цифровые мультиметры с ЖК дисплеем и автономным питанием. Мультиметры низшей ценовой категории, например, из серий М83х, DT83x дёшевы, но неудобны в использовании, имеют низкую точность измерения, не содержат элементов защит от неправильного использования. Более серьёзные мультиметры с автоматическим выбором диапазонов, защитой, повышенной точностью измерений стоят уже в несколько раз дороже. Даже если вы не сожжёте мультиметр, например, подключением к сети напряжения В переменного тока, когда его переключатель рода работ находится в положении измерения сопротивлений, рано или поздно, а скорее рано, при интенсивной эксплуатации прибора печатные контакты переключателя придут в негодность от износа. Измерительные приборы с автоматическим выбором пределов измерений позволяют продлить срок службы переключателя рода работ. Ещё более продлит срок службы мультиметров то, если на рабочем месте будет одновременно эксплуатироваться несколько мультиметров, каждый из которых большую часть времени производит измерения только одной электрической величины, что уменьшит необходимость пользоваться переключателем рода работ. Например, у автора один мультиметр измеряет сопротивления, другой ёмкость, третий измеряет переменный ток, четвёртый тестирует полупроводниковые переходы и т.

Как сделать простой вольтметр своими руками – схемы и рекомендации

Итак к этому момент у нас есть вольтметр постоянного напряжения с пределом Теперь мы добавляем к нему амперметр Для этого немного модифицируем схему — она станет проходной, то есть имеет как вход так и выход. Часть касающуюся отображения на LCD я убрал — она не будет меняться. Впринципе основной новый элемент — шунт Rx на 0.

Стрелочный вольтметр — Своими руками: Вольтметр расположен над этой ручкой и имея два автоматически переключаемых предела измерения позволяет с большой точностью установить выходное. Стрелочный вольтметр с таким значком лучше устанавливать в прибор вертикально и исключить существенный наклон.

Радио-как хобби

Ситуации, когда под рукой должен находиться вольтметр, встречаются достаточно часто. Для этого нет необходимости использовать заводской сложный прибор. Изготовить простенький вольтметр своими руками — не проблема, потому что состоит он из двух элементов: стрелочный измерительный блок и резистор. Правда, необходимо отметить, что пригодность вольтметра определяется его входным сопротивлением, которое состоит из сопротивлений его элементов. Но необходимо учитывать тот факт, что резисторы есть разные с разными номиналами, а это говорит о том, что от установленного резистора будет зависеть входное сопротивление. То есть, подобрав правильно резистор, можно сделать вольтметр под замеры определенных уровней напряжений сетей.

Стрелочный вольтметр своими руками

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Простой цифровой вольтметр от 0 до 30 вольт на 3 сегмента. Блоки питания Микроконтроллеры. Здравствуйте, уважаемые Датагорцы! Делая разные полезные, а иногда и не очень, радиоелектронные стройства всегда нужно иметь разное по величине напряжения питание. Для контроля выходного питания блоков питания, а также других самодельных устройств нуждающихся в измерении с точностю до 0,1, предлагается эта схема. Владимир kotyk7.

Как сделать своими руками. например, для измерения амплитуды переменного напряжения, импульсные, фазочувствительные и т. п.

Вольтметр переменного напряжения на arduino своими руками. Bluetooth вольтметр на базе arduino

Вольтметр переменного напряжения своими руками

Ситуации, когда под рукой должен находиться вольтметр, встречаются достаточно часто. Для этого нет необходимости использовать заводской сложный прибор. Изготовить простенький вольтметр своими руками — не проблема, потому что состоит он из двух элементов: стрелочный измерительный блок и резистор. Правда, необходимо отметить, что пригодность вольтметра определяется его входным сопротивлением, которое состоит из сопротивлений его элементов.

Падение напряжения на внутреннем сопротивлении прибора при измерении тока не превышает мв. Габариты прибора X73X45 мм, вес в латунном футляре г. Основные узлы прибора — гальванометр с чувствительностью 50 мка, усилитель мощности на транзисторе Т1, детектор и система коммутации. При этом батарея питання Б2 от усилителя отключается, а гальванометр цА через контакты переключателя ВЗ или резистор R29 подключается к ползунку переключателя рода и пределов измерений В1. Одновременно переключатель В2а отключает вход усилителя. Измеряемое постоянное напряжение подводится к гнездам 1— 2.

При работе с различными электронными изделиями возникает потребность измерять режимы или распределение переменных напряжений на отдельных элементах схемы.

Первая причина та, что амплитудное значение переменного напряжения в бытовой сети вольт составляет почти триста вольт х1,3. Почему так? Как мы помним из школьного курса физики, напряжение бытовой сети. Как переделать вольтметр постоянного напряжения в переменное. Чтобы его сделать переменным или, как говорят специалисты, пульсирующим, необходимо в Автор: Aluarius. Так как показания амперметра зависят от величины тока, протекающего через него, то сопротивление амперметра по сравнению с.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!

Вольтметр своими руками: изготовление и проведение измерений

Автор Aluarius На чтение 5 мин. Просмотров 6.1k. Опубликовано 06.06.2016

Содержание

• 1 Прибор для измерения нескольких пределов
• 2 Как переделать вольтметр постоянного напряжения в переменное
• 3 Как правильно подключить вольтметр

Ситуации, когда под рукой должен находиться вольтметр, встречаются достаточно часто. Для этого нет необходимости использовать заводской сложный прибор. Изготовить простенький вольтметр своими руками – не проблема, потому что состоит он из двух элементов: стрелочный измерительный блок и резистор. Правда, необходимо отметить, что пригодность вольтметра определяется его входным сопротивлением, которое состоит из сопротивлений его элементов.

Но необходимо учитывать тот факт, что резисторы есть разные с разными номиналами, а это говорит о том, что от установленного резистора будет зависеть входное сопротивление. То есть, подобрав правильно резистор, можно сделать вольтметр под замеры определенных уровней напряжений сетей. Сам же измерительный прибор чаще оценивается по показателю – относительное входное сопротивления, приходящееся на один вольт напряжения, его единица измерения – кОм/В.

То есть, получается так, что входное сопротивления на разных измеряемых участках разное, а относительная величина – показатель постоянный. К тому же, чем меньше отклоняется стрелка измерительного блока, тем больше относительная величина, а, значит, точнее будут измерения.

Прибор для измерения нескольких пределов

Кто не раз сталкивался с транзисторными конструкциями и схемами знает, что очень часто вольтметром приходится замерять цепи с напряжением от десятков долей одного вольта до сотен вольт. Простой приборчик, изготовленный своими руками, с одним резистором это не осилит, поэтому в схему придется подключить несколько элементов с разным сопротивлением. Чтобы вы поняли, о чем идет речь, предлагаем ознакомиться со схемой, расположенной снизу:

На ней показано, что в схеме установлено четыре резистора, каждый из которых отвечает за свой диапазон измерений:

1. От 0 вольт до единицы.
2. От 0 вольт до 10В.
3. От 0 В до 100 вольт.
4. От 0 до 1000 В.

Номинал каждого резистора поддается подсчету, который проводится на основе закона Ома. Здесь используется следующая формула:

R=(Uп/Iи)-Rп, где

• Rп – это сопротивление измерительного блока, возьмем, к примеру. 500 Ом;
• Uп – это максимальное напряжение измеряемого предела;
• Iи – это сила тока, при которой стрелка отклоняется до конца шкалы, в нашем случае – 0,0005 ампер.

Для несложного вольтметра из китайского амперметра можно выбрать следующие резисторы:

• для первого предела – 1,5 кОм;
• для второго – 19,5 кОм;
• для третьего – 199,5;
• для четвертого – 1999,5.

А вот относительная величина сопротивления этого прибора будет равна 2 кОм/В. Конечно, расчетные номиналы не совпадают со стандартными, поэтому резисторы придется подбирать близкими по значению. Далее проводится финишная подгонка, при которой производится градуировка самого прибора.

Как переделать вольтметр постоянного напряжения в переменное

Показанная на рисунке №1 схема – это вольтметр постоянного тока. Чтобы его сделать переменным или, как говорят специалисты, пульсирующим, необходимо в конструкцию установить выпрямитель, с помощью которого постоянное напряжение преобразуется в переменное. На рисунке №2 вольтметр переменного тока показан схематически.

Данная схема работает так:

• когда на левом зажиме находится положительная полуволна, то открывается диод D1, D2 в этом случае закрыт;
• напряжение проходит через амперметр к правому зажиму;
• когда положительная полуволна находится на правом конце, то D1 закрывается, и напряжение через амперметр не проходит.

В схему обязательно добавляется резистор Rд, сопротивление которого рассчитывается точно так же, как и остальные элементы. Правда, его расчетное значение делится на коэффициент, равный 2,5-3. Это в том случае, если в вольтметр устанавливается однополупериодный выпрямитель. Если используется двухполупериодный выпрямитель, то значение сопротивления делится на коэффициент: 1,25-1,5. Кстати, схема последнего изображена на рисунке №3.

Как правильно подключить вольтметр

Тот, кто не знает, но хочет проверить напряжение на каком-то участке электрической сети, должен задаться вопросом – как подключить вольтметр? Это на самом деле серьезный вопрос, в ответе которого лежит простое требование – подключение вольтметра необходимо проводить только параллельно нагрузке. Если будет произведено последовательное подключение, то сам прибор просто выйдет из строя, и вас может ударить током.

Все дело в том, что при таком соединении уменьшается сила тока, действующая на сам измерительный прибор. При этом сопротивлении его не меняется, то есть, остается большим. Кстати, никогда не путайте вольтметр с амперметром. Последний подключается к цепи последовательно, чтобы снизить показатель сопротивления до минимума.

И последний вопрос темы – как пользоваться вольтметром, изготовленным самостоятельно. Итак, в вашем приборе два щупа. Один подключается к нулевому контуру, второй к фазе. Так же можно проверить напряжение через розетку, предварительно определив, к какому гнезду запитан ноль, а к какому фаза. Или соединяете параллельно прибор к измеряемому участку. Стрелка измерительного блока покажет величину напряжения в сети. Вот так пользуются этим самодельным измерительным прибором.

Цифровой вольтметр переменного тока

Я хотел, чтобы цифровой вольтметр переменного тока измерял выходной диапазон от 0 до 150 В переменного тока с достаточной точностью. Конечно, я мог бы купить несколько готовых пакетов DVM или использовать микроконтроллер со встроенным АЦП, но я хотел сделать его с нуля сам, используя легко доступные детали, которые были у меня под рукой. Я стремился к разумной точности, поэтому я выбрал отображение напряжения в 2,5 раза, что означает, что счетчик показывает от 000 до 19.9. Ниже представлена ​​схема цифрового вольтметра переменного тока. Мой регулируемый блок питания переменного тока за эти годы претерпел несколько изменений. Он начинался как простой незакрытый вариатор (переменный автотрансформатор) и электрическая розетка, установленные на деревянном блоке. В конце концов я поместил его в корпус того, что раньше было старым генератором звуковых сигналов для безопасности и внешнего вида. Среди других добавленных функций я использовал аналоговый измеритель 0-250 В переменного тока, который был у меня под рукой, для отображения выходного напряжения, потому что в противном случае было бы неудобно доставать мультиметр, чтобы контролировать напряжение, выходящее из вариатора. С годами я понял, что счетчик был неточным и просто бесполезным, поэтому необходимо было новое показание. Я использовал ШИМ-схему, управляемую напряжением, для преобразования аналогового постоянного напряжения в импульсный рабочий цикл. Для этого используется таймер 555 для генерации пилообразной волны с частотой около 500 Гц, которая подается на компаратор для сравнения с измеренным аналоговым напряжением постоянного тока. Выход компаратора имеет период 500 Гц с шириной импульса, пропорциональной входному постоянному напряжению. Однако пилообразный размах составляет всего от 1,65 до 3,3 В, поэтому делитель напряжения между 5 В и измеренным напряжением постоянного тока используется для смещения и уменьшения размаха до этого диапазона. Резистор 10 кОм на пилообразном таймере 555 предназначен для регулировки смещения транзистора для управления током, протекающим через конденсатор 0,1 мкФ. Регулируйте это до тех пор, пока пилообразный зуб не станет максимально чистым и не будет иметь диапазон 1,65-3,3 В и правильную частоту. Будьте осторожны, чтобы не отрегулировать потенциометр до упора на землю, иначе вы можете взорвать 2N39.06 транзистор. Добавление резисторов 1K вокруг потенциометра было бы безопаснее, но я использовал только потенциометр, чтобы уменьшить количество деталей. Схема в верхней части схемы может использоваться как частотомер. CD4518 — это микросхема двойного десятичного счетчика, которая подключена для счета от 00 до 99. CPB~ для продвижения счетчика B запускается отрицательным фронтом, поэтому, когда счетчик A переходит от 0111 к 1000, четвертый бит не запускает B прилавок. Когда счетчик А переходит от 1001 к 0000, отрицательный фронт запускает однократное продвижение В. Триггер CD4013 для третьего разряда опережает тактовый сигнал положительного фронта, поэтому транзисторный инвертор используется для четвертого бита от выхода счетчика B, поэтому, когда он переходит от 1001 к 0000, транзистор управляет тактовым сигналом CD4013 с положительным фронтом. край. 74LS175 и вторая половина CD4013 используются в качестве триггерных регистров для захвата выходного сигнала счетчика для отображения по переднему фронту LOAD. Кроме того, когда LOAD становится высоким, CD4518 сбрасывает свои счетчики. Чтобы использовать счетчик в качестве счетчика частоты, все, что нужно сделать, это подать 1 Гц, 10 Гц и т. д. в LOAD, чтобы он служил «стробом». Например, при измерении 60 Гц счетчик будет считать от 000 до 060 за 1 секунду, а затем гейт позволяет LOAD сбросить счетчик и отобразить захват 74LS175 060. Счетчик снова начнет считать от 000 до 060 в следующую секунду и так далее. Если скорость стробирования увеличена до 10 Гц, то у счетчика есть только 0,1 секунды для подсчета, и он будет считать от 000 до 006, и умножьте это на 10, чтобы получить представление частоты. По сути, скорость стробирования 10 Гц изменяет частотный диапазон от 000 до 19.от 9 Гц до 0000–1990 Гц. Гейт на 100 Гц будет иметь диапазон от 00000 до 19900 Гц. Для DVM другой таймер 555 выдает очень узкие импульсы с частотой около 100 кГц. Это гарантирует, что до 200 узких импульсов будут соответствовать одному циклу 500 Гц, и каждый импульс соответствует 1 В. Выход управляет транзистором, который подключен параллельно выходу компаратора LM319. Обратите внимание, что LM319 имеет выход с открытым коллектором. Другие компараторы, не имеющие этой функции, должны будут управлять транзистором. Выход компаратора и транзистор с резистором 3,3 кОм образуют вентиль И. Когда выход компаратора не понижается (т. е. логическая 1), выход CLK будет управляться 100 кГц 555 для генерации импульсов для счетчика частоты. Когда рабочий цикл, пропорциональный измеренному напряжению, заканчивается, выход компаратора понижается (логический 0), а CLK переходит в 0. Счетчик частоты подсчитывает все узкие импульсы в течение этого периода, и количество импульсов представляет собой измеренное напряжение. при условии, что потенциометры 4,7К и 10К откалиброваны правильно. После цикла 500 Гц пилообразный сигнал запускается снова, и НАГРУЗКА переходит в высокий уровень с узким импульсом, чтобы подать сигнал счетчику частоты, чтобы захватить счет для отображения в виде напряжения и сбросить счетчик для следующего цикла измерения. Измерение переменного тока выполняется путем преобразования 0–150 В переменного тока в постоянное напряжение, определяемое потенциометром 4,7 К, который устанавливает диапазон постоянного тока, пропорциональный входному напряжению переменного тока. Поскольку частота обновления составляет 500 Гц, дисплей имеет тенденцию дрожать между такими значениями, как 99 и 100, но установка конденсатора от 4,7 мкФ до 10 мкФ на контакт 5 компаратора LM319 устраняет проблему, но значительно снижает реакцию дисплея на фактическое значение. Напряжение. Если я установлю вариак на 120 В и сразу же включу его, дисплей начнется с 000 и постепенно догонит до 120 за пару секунд. Лучшее решение, вероятно, состоит в том, чтобы уменьшить цикл 500 Гц примерно до 10 Гц и соответственно уменьшить частоту таймера 100 кГц 555, чтобы около 200 импульсов соответствовали одному циклу 10 Гц. При правильной калибровке погрешность этого вольтметра составляет в худшем случае около 5%, что достаточно точно для моих целей и дает мне хорошее примерное представление о том, чего ожидать от вариака. Я откалибровал свой для большей точности в диапазоне 100-140 В переменного тока, потому что именно там я обычно устанавливаю вариатор. Загрузки Цифровой вольтметр переменного тока — Ссылка   Точный измеритель LC Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания. Вольт-амперметр PIC Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой. Частотомер/счетчик 60 МГц Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д. Генератор функций XR2206, 1 Гц — 2 МГц Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты. BA1404 Стерео FM-передатчик HI-FI Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка. Плата ввода-вывода USB Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов. USB IO Board совместима с макетом.   Набор для измерения ESR / емкости / индуктивности / транзистора Набор для измерения ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно. Комплект усилителя для наушников Audiophile Комплект усилителя для наушников Audiophile включает в себя высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.     Комплект Arduino Prototype Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB. 200-метровый 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц Возможность беспроводного управления различными приборами внутри или снаружи вашего дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее. Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.
