Вольтметр своими руками. Как создать простой ламповый вольтметр своими руками: пошаговая инструкция

Как сделать простой ламповый вольтметр дома. Какие детали потребуются для сборки. Как правильно собрать и настроить прибор. Какие преимущества у самодельного лампового вольтметра.

Необходимые компоненты для сборки лампового вольтметра

Для создания простого лампового вольтметра своими руками понадобятся следующие компоненты:

• Электронная лампа (например, 6Е5С или аналогичная)
• Трансформатор для питания лампы
• Резисторы для делителя напряжения
• Конденсаторы для фильтрации
• Диоды для выпрямления
• Переключатель диапазонов
• Корпус для монтажа
• Соединительные провода

Выбор конкретных номиналов компонентов зависит от желаемого диапазона измерения и характеристик используемой лампы. Важно учитывать параметры лампы при расчете номиналов резисторов делителя напряжения.

Принцип работы лампового вольтметра

Принцип работы лампового вольтметра основан на изменении свечения газоразрядной лампы в зависимости от приложенного напряжения. Измеряемое напряжение подается на управляющий электрод лампы через делитель напряжения. При увеличении напряжения площадь свечения лампы увеличивается, что позволяет визуально оценить уровень напряжения.

Основные преимущества лампового вольтметра:

• Высокое входное сопротивление
• Малое потребление тока от измеряемой цепи
• Наглядная визуальная индикация
• Возможность измерения высоких напряжений
• Простота конструкции

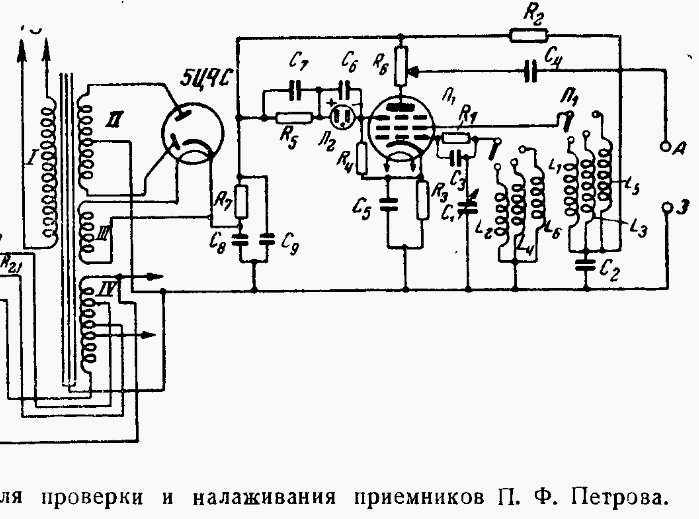

Пошаговая инструкция по сборке лампового вольтметра

1. Подготовьте все необходимые компоненты и инструменты.
2. Рассчитайте номиналы резисторов делителя напряжения в зависимости от желаемого диапазона измерений.
3. Соберите схему питания лампы на основе трансформатора, выпрямителя и фильтра.
4. Смонтируйте ламповую панель и подключите к ней питание.
5. Соберите делитель напряжения и подключите его к управляющему электроду лампы.
6. Установите переключатель диапазонов, если предусмотрено несколько диапазонов измерения.
7. Выполните монтаж всех компонентов в корпусе прибора.
8. Проведите калибровку вольтметра с помощью эталонного источника напряжения.

Калибровка и настройка лампового вольтметра

Калибровка лампового вольтметра необходима для обеспечения точности измерений. Для этого потребуется источник стабильного напряжения с известными значениями. Процесс калибровки включает следующие шаги:

1. Подключите калибровочный источник напряжения к входу вольтметра.
2. Установите минимальное значение напряжения и отрегулируйте положение шкалы.
3. Постепенно увеличивайте напряжение, отмечая соответствующие деления на шкале.
4. При необходимости скорректируйте номиналы резисторов делителя для достижения линейности шкалы.
5. Повторите процесс для всех диапазонов измерения, если их несколько.

Точность калибровки во многом определяет итоговую точность измерений вольтметра. Рекомендуется периодически проверять калибровку и при необходимости корректировать ее.

Особенности использования лампового вольтметра

При работе с ламповым вольтметром следует учитывать некоторые особенности:

• Необходимо время для прогрева лампы перед началом измерений
• Высокое напряжение питания требует соблюдения мер безопасности
• Возможно влияние внешних электромагнитных полей на показания
• Ограниченный срок службы лампы
• Зависимость показаний от температуры окружающей среды

Несмотря на эти особенности, ламповые вольтметры остаются востребованными в некоторых областях благодаря своим уникальным характеристикам.

Преимущества самодельного лампового вольтметра

Создание лампового вольтметра своими руками имеет ряд преимуществ:

• Глубокое понимание принципов работы прибора
• Возможность настройки под конкретные задачи
• Экономия средств по сравнению с покупкой готового прибора
• Удовлетворение от самостоятельно выполненной работы
• Возможность модернизации и улучшения конструкции

Самодельный ламповый вольтметр может стать не только полезным измерительным прибором, но и интересным элементом винтажного интерьера.

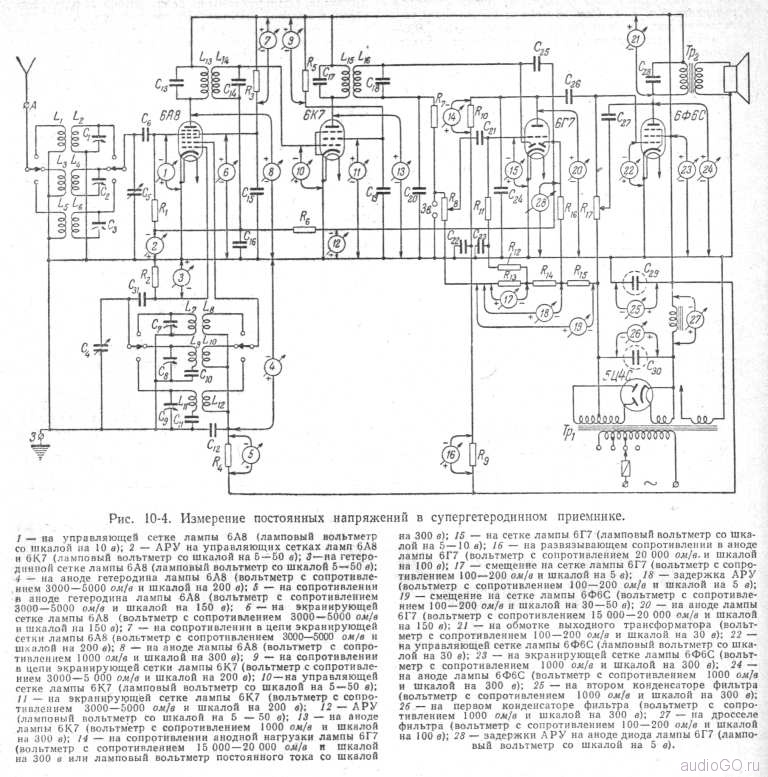

Области применения ламповых вольтметров

Несмотря на развитие цифровых технологий, ламповые вольтметры по-прежнему находят применение в различных областях:

• Радиолюбительство и ремонт старой аппаратуры
• Образовательные цели для изучения принципов электроники
• Измерение высоких напряжений в специальных приложениях
• Использование в качестве индикатора настройки в аудиотехнике
• Декоративные и дизайнерские решения в стиле ретро

Ламповые вольтметры обладают уникальными характеристиками, которые делают их незаменимыми в некоторых специфических задачах.

Меры безопасности при работе с ламповым вольтметром

При сборке и использовании лампового вольтметра необходимо соблюдать следующие меры безопасности:

• Используйте изолированные инструменты при работе с высоковольтными цепями
• Обеспечьте надежное заземление корпуса прибора
• Не прикасайтесь к открытым контактам при включенном приборе
• Используйте защитные очки при работе с стеклянными деталями ламп
• Обеспечьте хорошую вентиляцию рабочего места из-за нагрева лампы
• Отключайте прибор от сети перед любыми манипуляциями внутри корпуса

Соблюдение этих простых правил поможет избежать травм и повреждения оборудования при работе с ламповым вольтметром.

СТРЕЛОЧНЫЙ ВОЛЬТМЕТР

   И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься – прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) – меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количества вируса радиолюбительства и теперь имеют потребность померить напряжение батареек в пульте, аккумулятора в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках.

   Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» – ошибался. При проверке выяснилась её полная адекватность. Вот только внешний вид…

   Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончиком лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку. Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея.

   Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки имеющимися противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки).

1. Куда двигать – стрелку располагаем горизонтально и смотрим, что перевешивает, если стрелка, то каплю передвинуть от центра. Если противовес – то каплю к центру.
2. Какую каплю двигать – стрелку располагаем вертикально.

• а) нужно двигать «к центру». Стрелка отклонилась вправо – двигаем правую каплю. Влево – левую.
• б) нужно двигать «от центра». Стрелка отклонилась вправо – двигаем левую каплю. Влево – правую.

   Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в неё на клей вырезанное стекло. Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал.

   Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами.

   Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству:

   Остановлюсь на моменте сборки. Как оказалось, научиться выколупывать компаунд из зазора между нижней и верхней частями измерительных головок и тем самым их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так:

   В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и… А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин. По готовности измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка».

В розетку просил щупы не толкать – лучше сразу гвоздики. С пожеланием успеха, Babay.

   Форум по стрелочникам

Стрелочный вольтметр на любое напряжение своими руками

Приветствую, Самоделкины!

Аналоговые измерительные приборы постепенно вытесняются цифровыми, но несмотря на это стрелочные головки все еще довольно широко распространены, причем используют их не только мастера самодельщики в своих самодельных конструкциях. Конечно такие приборы не славятся сверх высокой точностью, но тем не менее, в некоторых измерениях аналоговый прибор просто незаменим.

В данной статье мы подробно рассмотрим технологию изготовления стрелочного вольтметра для самых различных задач, буквально на любое напряжение. Такой вольтметр можно будет использовать в качестве измерителя напряжение в зарядных устройствах, регулируемых источниках питания и так далее. Автором данного проекта является «AKA KASYAN» (YouTube канал «AKA KASYAN).

Как измерять напряжение, думаю, все в курсе. Для начала нам естественно понадобится электромагнитная измерительная головка.

Такую головку можно изготовить своими руками, но процесс этот не такой уж и простой, поэтому более простым вариантом будет поиск уже готовой. Для данной самоделки подойдет буквально любой стрелочный индикатор любых размеров.

Так же желательно, чтобы индикатор имел линейную измерительную шкалу. В данном примере автор использовал головку высоковольтного вольтметра переменного напряжения, который благополучно был извлечен из стабилизатора.

В данном случае автор поставил задачу изготовить из высоковольтного вольтметра переменного напряжения низковольтный вольтметр постоянного напряжения со шкалой в 15-20 вольт. Как вы поняли данный образец рассчитан для работы в цепях переменного напряжения, а шкала 300В.

Первым делом необходимо вскрыть и разобрать электромагнитную измерительную головку.

Внутри мы можем увидеть выпрямительный диод и токоограничивающий резистор.

Напряжение с клемм вольтметра подается на обмотку измерительной головки именно через эту цепочку из диода и резистора. От них немного позднее мы избавимся, а сейчас аккуратно вынимаем шкалу, она крепится при помощи двухстороннего скотча.

После этого шкалу необходимо отсканировать.

Далее получившийся рисунок необходимо отредактировать. Для этой цели подойдет любой редактор, даже всем известный «Paint» без особого труда справится с этой задачей. Удаляем все дефекты, дорисовываем неполные линии, символы и надписи, ну и естественно меняем циферки на нужные.

В данном случае шкалу было решено сделать на 16В.

Затем берем линеечку и измеряем размеры родной шкалы.

После этого открываем Word, вставляем туда наш рисунок, указываем полученные размеры, ну и в конечно же распечатываем все это дело, лучше сразу несколько штук, мало ли что.

Теперь бумажку необходимо обрезать до нужных размеров.

После чего приклеиваем ее на место любым подручным клеем.

Так, с этим вроде разобрались, теперь аккуратно откусываем цепочку из резистора и диода, о которой говорилось в начале статьи.

Теперь необходимо припаять торчащие выводы друг к другу вот так:

Таким образом, напряжение, которое мы подадим на клеммы вольтметра, непосредственно пойдет на обмотку измерительной головки. Данная электромагнитная измерительная головка довольно чувствительная, и стрелка полностью отклоняется если на клеммы подать напряжение всего лишь в 0,5В.

Так дело не пойдет. Это никуда не годится, так как по нашей задумке стрелка прибора должна отклоняться до предела только в том случае, если на клеммы поддается напряжение 16В.

Для того, чтобы это исправить нам понадобится переменный, а лучше подстроечный многооборотный резистор с сопротивлением 20-50кОм.

После чего необходимо собрать вот такую простейшую схему, которая сейчас перед вами:

Для калибровки индикатора очень желательно наличие лабораторного блока питания, но за неимением такового вполне можно ограничиться любым адаптером питания вольт на 6. Далее параллельно источнику питания необходимо подключить мультиметр, он у нас будет в качестве эталона.

Теперь на вход подаем напряжение и медленно вращаем подстроечный резистор до тех пор, пока стрелка не покажет то напряжение, которое мы видим на мультиметре.

То есть, достаточно всего лишь откалибровать головку на конкретной отметке, а за счет того, что шкала линейная, другие значения напряжения наш измеритель будет также адекватно показывать.

После того, как калибровка завершена, подстроечный резистор необходимо выпаять.

Далее необходимо замерить полученное сопротивление, и на место выпаянного подстроечного резистора устанавливаем постоянный резистор с таким же сопротивлением.

Если под рукой нет нужного резистора, то можно соединить несколько резисторов последовательно для получения необходимого значения сопротивления.

Для данного проекта желательно использовать резисторы с погрешностью в 1 и меньше процент.

Подстроечник конечно можно оставить, но перед этим необходимо будет заклеить регулирующий винт, чтобы предотвратить его смещение.

Очень часто для постройки и измерительных головок, в самом начале через ограничительное сопротивление на головку падают эталонное напряжение и на пустой шкале делают метки, которые учитываются во время создания шкалы в редакторе. Такой подход более предпочтителен, так как это позволяет построить измерительные головки довольно высокой точности.

А на этом все. Благодарю за внимание. До новых встреч!
