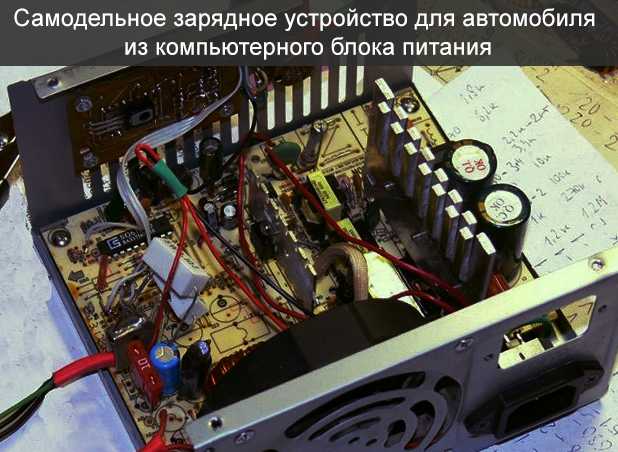

Как сделать зарядное устройство из компьютерного блока питания своими руками. Какие детали понадобятся для переделки БП в зарядку для автомобильного аккумулятора. Пошаговая инструкция по сборке и настройке самодельного зарядного устройства.
Преимущества использования компьютерного блока питания для создания зарядного устройства
Переделка компьютерного блока питания в зарядное устройство для автомобильного аккумулятора имеет ряд преимуществ:
- Доступность и низкая стоимость комплектующих — старый компьютерный БП часто уже есть в наличии или его можно приобрести недорого
- Высокая мощность — современные БП выдают токи до 20-30 А, чего достаточно для зарядки любых автомобильных аккумуляторов
- Компактные размеры готового устройства
- Наличие встроенной защиты от короткого замыкания и перегрева
- Возможность регулировки выходного напряжения и тока
Необходимые детали и инструменты для переделки
Для создания зарядного устройства из компьютерного блока питания потребуются следующие компоненты:
- Блок питания АТХ мощностью от 300 Вт
- Регулируемый стабилизатор напряжения LM317
- Резисторы для настройки выходного напряжения
- Диоды Шоттки на ток не менее 10 А
- Конденсаторы для фильтрации
- Амперметр и вольтметр для контроля параметров
- Провода, клеммы, корпус
Из инструментов понадобятся паяльник, мультиметр, отвертки.
Пошаговая инструкция по переделке блока питания в зарядное устройство
- Разберите корпус блока питания и демонтируйте плату
- Удалите все лишние компоненты с платы, оставив только выпрямительный мост и фильтрующие конденсаторы
- Установите стабилизатор LM317 и резисторы для регулировки напряжения
- Подключите диоды Шоттки для защиты от обратного тока
- Установите дополнительные фильтрующие конденсаторы
- Смонтируйте амперметр и вольтметр на переднюю панель
- Подключите выходные клеммы через токоограничивающий резистор
- Соберите устройство в корпус и проведите настройку
Настройка и проверка работоспособности зарядного устройства
После сборки необходимо провести настройку и проверку зарядного устройства:
- Установите выходное напряжение 14,4 В с помощью подстроечного резистора
- Проверьте работу амперметра и вольтметра
- Подключите эквивалент нагрузки и измерьте максимальный выходной ток
- Проверьте срабатывание защиты от короткого замыкания
- Протестируйте устройство на реальном автомобильном аккумуляторе
Меры безопасности при работе с самодельным зарядным устройством
При использовании самодельного зарядного устройства важно соблюдать следующие правила безопасности:
- Не превышайте максимальный ток заряда, указанный производителем аккумулятора
- Обеспечьте хорошую вентиляцию помещения при зарядке аккумулятора
- Не допускайте попадания влаги на устройство
- Периодически проверяйте исправность всех узлов зарядного устройства
- При появлении запаха или нагрева немедленно отключите устройство от сети
Преимущества самодельного зарядного устройства перед заводскими аналогами
Самодельное зарядное устройство из компьютерного блока питания имеет ряд преимуществ по сравнению с готовыми заводскими моделями:
- Более низкая стоимость при сопоставимых характеристиках
- Возможность точной настройки параметров под конкретный аккумулятор
- Простота ремонта и модернизации
- Наличие встроенных средств контроля (амперметр, вольтметр)
- Использование качественных комплектующих от известных производителей
Возможные проблемы при эксплуатации и способы их устранения
При использовании самодельного зарядного устройства могут возникнуть следующие проблемы:
- Отсутствие зарядного тока — проверьте исправность выходных диодов и предохранителей
- Нестабильное выходное напряжение — замените стабилизатор LM317
- Перегрев устройства — улучшите вентиляцию, установите дополнительный радиатор
- Выход из строя измерительных приборов — замените на новые аналоги
- Появление помех в работе электроники автомобиля — установите дополнительные фильтры на выходе
При правильной сборке и настройке самодельное зарядное устройство из компьютерного блока питания может служить долгие годы, обеспечивая эффективную и безопасную зарядку автомобильных аккумуляторов.
Зарядное из компьютерного блока питания
Здравствуйте. Завалялась у меня плата от АТ блока питания компьютера, а почему бы не переделать компьютерный блок питания в зарядное устройство.
Этот блок питания на 200Вт и особо нагружать его не хочется, поэтому буду его настраивать на 100Вт потребления на ток до 6А. Такого тока хватает для зарядки автомобильных аккумуляторов емкостью до 80А.ч. и при таком токе почти не греются радиаторы, трансформатор и дроссель.
Плата долго ждала своего часа и изрядно подносилась. Части деталей нет, трещина на плате и естественно вековой слой пыли.
Плата блока питания собрана без лишних деталей, Шим стоит аналог TL494, так что все как по накатанной. Нахожу схему подходящего блока питания, среди моего архива схем блок питания ПК.
После переделки схема зарядного устройства выглядит так. Изменил обвязку компараторов TL494. Убрал шины 5В,3В,-5-12В, оставил 12В, PG убрал.
На схемах особо нечего объяснять. Для регулировки тока добавился шунт 25Вт 0,05 Ом напряжение с него приходит на 16 ногу.
Регулируемый делитель на резисторах питает еще один делитель обозначенный звездочками, который идет на 15 ногу. Второй делитель настраивается на напряжение равное падению напряжения на шунте. У меня шунт 0,05Ом и при 6А это напряжение 0,3В.
Для настойки напряжения окончания заряда установил по схеме R30 подстроечный многооборотный резистор на 22к
На схемах все понятно, значит за дело. Сначала все очистил от пыли, отмыл и восстановил разорванные дорожки на трещине.
Следом подал 15В от лабораторного блока питания на ШИМ TL494 и начал делать замеры. Снял осциллограммы с управляющих ключей до развязывающего трансформатора и после на силовых ключах. Так же проверил мультиметром сами транзисторы. Тут вроде все в порядке, генератор исправно работает, да и развязывающий трансформатор тоже исправен.
Далее принялся за переделку обвязки ШИМ по схеме, регулировку тока пока не подключаю. Смотал старый дросель и намотал новый на 5 витков больше, чем было на 12В обмотке.
Проверил на КЗ первичные и вторичные цепи и готов к безопасному пуску через лампу
После включения лампа мелькнула и блок запустился, спираль почти не подсвечивает.
На выходе блока питания настроил 14,4В подстроечным резистором Напряжение питания ШИМ почти в два раза больше
Раз блок запускается, нагружу на нихром без лампы. Сопротивление 1,5Ом и ток 9,4А, на выходных клемах 14,4В
Не буду гнаться за током остановлюсь на 6А, добавлю детали для регулировки тока.
По моему все что ожидал и хотел, кстати не боится КЗ. Зарядка почти готова
Осталось добавить защиту от переполюсовки, но об этом в другой раз.
Все применяемые приборы можно найти на распродаже Инструментов электронщика.
На этом все. Подписывайтесь на обновления в группах в социальных сетях вверху страницы и будете в курсе всех обновлений первыми.
С ув. Эдуард
Эта статья восстановлена из архива, надеюсь оказалась полезной.
Поддержать мои проекты вы можете через форму ниже. Каждая копеечка пойдет на все новые и увлекательные проекты
Зарядное из блока питания компьютера своими руками
Схема простой переделки блока питания ATX, для возможности использовать его как зарядное устройство автоаккумулятора.
После переделки получится мощный блок питания с регулировкой напряжения в пределах 0—22 В и тока 0—10 А. Для пуска никуда не подключенного БП типа АТХ необходимо на секунду закоротить зеленый и черный провода. Выпаиваем из него всю выпрямительную часть и всё, что соединено с ножками 1, 2 и 3 микросхемы TL Кроме того, нужно отсоединить от схемы ножки 15 и 16 — это второй усилитель ошибки, который мы используем для канала стабилизации тока.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Блоки питания
- Зарядное из компьютерного блока питания.
- Собираем зарядное устройство для аккумулятора своими руками
- Зарядное устройство для АКБ из блока питания — полезный и недорогой девайс за полчаса
- Зарядное устройство из компьютерного блока питания
- Радиокот зарядное устройство из бп компьютера. Зарядное устройство на основе блока питания ATX
- Зарядное устройство из БП от компьютера
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простое зарядное устройство из блока питания от ПК своими руками
Блоки питания
Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора.
После этого блок питания будет запускаться автоматически при включении в сеть. Теперь сделаем блок питания регулируемым. Удаляем два резистора R1 28,7 кОм и R2 5,6 кОм. На место резистора R1 ставим переменный резистор на кОм.
Напряжение будет плавно регулироваться от 4 до 16 вольт. Скачать схему. А теперь я расскажу, как работает готовое устройство, что бы вы могли реально оценить все плюсы этой самоделки. Напряжение этого зарядного устройства плавно регулируется от 4 до 16 вольт. Это позволяет заряжать шести и двенадцати вольтовые аккумуляторы. С помощью встроенного вольт амперметра легко можно определить напряжение, зарядный ток и окончание процесса заряда аккумуляторной батареи. Для проверки мощности я решил подключить супер яркую ти вольтовую галогеновую лампу на 55 ватт.
Как заряжать аккумулятор? Красный крокодил плюс, черный минус. Если перепутать полярность или замкнуть, ничего страшного не произойдет, просто перегорит десяти амперный предохранитель. В данный момент вольтметр показывает напряжение аккумулятора. Эту ручку надо повернуть влево до упора. Включаю питание и плавно поднимаю напряжение до 14,5 вольт.
То есть для го аккумулятора начальный ток заряда будет не более 6-ти ампер, для го соответственно 5,5 ампер. И так далее. По мере заряда аккумулятора сила тока будет постепенно снижаться, когда сила тока снизится до миллиампер, это будет означать, что аккумулятор полностью зарядился. Время зарядки полностью разряженного аккумулятора составит примерно 24 часа.
Читайте также: Зарядное устройство из блока питания компьютера. Простой способ переделать БП в зарядное устройство. Всем привет, вы меня давно просите показать, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора или в лабораторный блок питания.
Во время наладочных работ обязательно убедитесь, что блок питания отключен от сети, также не будет лишним лампочкой разрядить ёмкие электролиты на плате блока питания, либо после отключения подождать несколько минут, пока шунтирующие их резисторы не разрядят ёмкость. Современные блоки питания построены на самых разных микросхемах ШИМ, наиболее часто встречаются блоки питания на базе шим контроллера TL или её аналога КА и компаратора LM Ранее я никогда не рассказывал о процессе переделки блоков питания, так как считаю, что проще собрать новый блок питания своими руками, чем переделывать компьютерный.
Хотя в сети очень много архивов на эту тему, но все повествуют нас о переделки конкретных блоков питания, универсальных способов нет и не может быть. Мне пришлось изрядно попотеть чтобы заставить блок питания работать как нужно, схема итальянца рабочая есть в архиве в конце статьи , но чтобы применить её для блоков питания на основе TL и компаратора LM, придётся выкинуть половину схемы, при том очень аккуратно, чтобы случайно не выкинуть то, что необходимо для работы.
Поэтому было решено сделать сверх доступное пособие по переделке блоков питания, всё будет очень наглядно в картинках и в мельчайших подробностях. Сперва нужно найти блок питания. Подойдут блоки построенные на одной TL или более современные с применением компаратора LM и шим контроллера TL Для начала замыкаем зеленый провод с любым из черных, этим запустив блок питания, начнёт крутится вентилятор, что свидетельствует о том, что блок рабочий, но лениться не стоит лучше мультиметром проверить напряжение на выходе блока питания.
Как мы знаем это у нас 3,3 вольта, 5 вольт и 12 вольт, если всё нормально вскрываем корпус, вынимаем плату и выпаиваем все провода оставляя только пару черных, пару желтых и зеленый провод. Нужны они для тестов, позже будут заменены или убраны. Далее, можно также выкинуть диодные сборки на линиях 5 и 3,3 вольта, а конденсатор на шине 12 вольт заменить на 25, а лучше 35 или 50 вольтовый, ёмкость от до 2.
Очень и очень желательно использовать конденсаторы с низким внутренним сопротивлением.
Теперь займёмся серьезным, смотрим на микросхему TL, в моём случае стоит аналог K , отпаиваем всё, что идёт к первому выводу микросхемы, это как правило несколько резисторов.
Далее смотрим на выводы 13, 14 и 15 той же микросхемы, скорее всего, все они будут замкнуты друг с другом, нужно разъединить 15 вывод от остальных двух, а точнее от го и го.
Я лично перерезал дорожку, таким образом выводы 1 и 15 у нас уже висят в воздухе, идём дальше. Ту же самую операцию проводим с выводом 16,освобождая её от остальной обвязки. Далее берём любой резистор сопротивлением 2,2 килоома, протягиваем этот резистор с массы блока питания, то есть с чёрного провода , к первому выводу микросхемы.
Следующим делом, находим переменный резистор на 20 кОм и подключаем его так, как показано на фото. По идее у нас готова регулировка напряжения, но ничего пока проверять не нужно. Далее находим пару резисторов сопротивлением 0,1 оМ мощность каждого резистора 5 ватт, соединяем их параллельно и подключаем одним выводом к массе питания, другой конец резистора подключается к выводу 16 микросхемы TL, этот резистор у нас будет в качестве датчика тока.
Все точки на этой плате нужно подключить к соответствующим точкам, которые указаны на схеме, вот теперь ребята всё. Можно радоваться и перейти к тестам, я всё сделал на макете, так как приходилось экспериментировать.
Теперь нужно окультурить всё это дело. Провода которые идут от самодельной платы желательно взять экранированные и как можно короче, места их соединений желательно и даже обязательно залить смолой или термоклеем. Обрыв провода может стать причиной выхода из строя всей конструкции. Теперь замыкаем зеленый провод с черным, но перед этим обязательно берём страховочную лампу ватт на 40, 60 и подключаем блок питания в сеть только через эту лампу, иначе при косяках возможен фейерверк.
Запускаем источник питания, регулируем сперва напряжение, убеждаемся, что всё прекрасно и плавно регулируется в диапазоне от полутора до 15 с лишним вольт, можно и больше но данный блок питания будет использован в качестве зарядного устройства для автомобильных аккумуляторов, а там 15 вольт сполна хватит.
Гоняем блок питания несколько минут, можно даже с небольшой нагрузкой, если всё нормально убираем страховочную лампу и подключаем на выход блока питания более серьезную нагрузку в моем случае галогенка на 60 ватт. Мультиметр показывает значение тока в цепи и как видим ток также прекрасно регулируется, снять кстати можно более 10 ампер. Осталось только подключить более менее нормальный вольтамперметр например китайский, цифровой, за пару тройку баксов и в добрый путь, подключается следующим образом.
В свое время их приходилось часто менять. Лежат хламом а выкинуть жалко, всё думал куда бы их применить. Оказалось не только я ломал голову над этой задачей.
Вот, нашел такой проект. Вполне так симпатично получается. Аварийный фонарь из старого блока питания. А если у вас завалялся аккумулятор от бесперебойника, то у вас уже почти все есть, что надо.
Единственно на месте автора я бы не городил схему с крокодилами для зарядки аккумулятора от внешнего зарядного устройства а расположил бы его внутри корпуса.
Благо места хватает. Да и лампу бы взял светодиодную. Тогда даже полудохлый старый аккумулятор сможет светить достаточно долго. Такой фонарь будет очень удобен как автомобильный. Надо только продумать возможность заряжать его от бортовой сети или от прикуривателя. Ну а если у вас еще нет нового автомобиля можно присмотреть его здесь.
У вас есть много запасных частей компьютера? Тебе нравится быть готовы к чрезвычайным ситуациям? Готовы ли вы к зомби-апокалипсису? Если так, то вы должны построить себе переработанных компьютерного блока питания фонарь! Это все недавно началось, когда я разговаривала с подругой по разработки к реализации Милуоки.
Я работал на простой проект электропроводка и в чате, и друг показал мне пару батареи 5ah свинцово-кислотные аккумуляторы, он утолил, которые вполне хорошие, и он давал всем, кто хотел. Это, а также обсуждение фильмов про зомби, мне интересно — у меня есть навыки, чтобы не только построить портативный свет от чуть больше подручных материалов, но и построить что-то лучше, чем я мог бы купить? Почти все материалы для данного проекта были переработаны, восстановленные или повторно.
Проект был основан на материалах, которые у меня были на руках. Если вы хотите построить что-то подобное, вы могли бы что-то купить. А еще лучше, почему бы вам не создать проект, используя только подручные материалы, и посмотреть, что вы придумали!
Вы могли заметить, что я не любой коммутатор или любой провод в список материалов. Это потому, что мы будем повторно использовать переключатель, проводка, и мощности порта уже в электропитании. Инструменты простые, что ни один уважаемый Сделай сам интерьер будет без, но когда доходит до дела, большинство могут быть заменены Швейцарский армейский нож или Мультитул. Удалите четыре винта Phillips, которые держат крышку блока питания и снимите крышку.
Крышка на самом деле 3 стороны, или половине питания. Отделить две части. Внутри вы увидите множество проводов, монтажной платы, вентилятор и переключатель и порт питания. Удалите четыре винта, которые крепят Вентилятор охлаждения. Отключите вентилятор от платы, а затем установить его в сторону, как материал для одной из своих будущих проектов.
Снять винты удерживая монтажной платы. Найдите провода от переключателя и разъем питания, и следовать за ними туда, где они соединяются на плате. Обрезок провода близко к доске, чтобы максимизировать длину отрезка проволоки, неподвижно закрепленные на выключатель и разъем питания. Сейчас у вас в основном пустая коробка с парой проводов на коммутаторе и питание.
Зарядное из компьютерного блока питания.
Для подзарядки аккумуляторной батареи лучший вариант — готовое зарядное устройство ЗУ. Но его можно сделать своими руками. Существует множество разных способов сборки самодельного ЗУ: от самых простых схем с использованием трансформатора, до импульсных схем с возможностью регулировки. Средним по сложности исполнения является ЗУ из компьютерного блока питания. В статье описано, как своими руками изготовить зарядное устройство из БП компьютера для автомобильного аккумулятора. Переделать компьютерный БП в зарядное устройство не сложно, но нужно знать основные требования, предъявляемые к ЗУ, предназначенным заряжать автомобильные аккумуляторы.
Для аккумуляторной батареи машины ЗУ должно иметь следующие характеристики: подводимое к батарее максимальное напряжение должно иметь значение 14,4 В, максимальный ток зависит от самого зарядного устройства.
Делаем своими руками зарядное устройство для автомобильного аккумулятора из БП компьютера и ноутбука. Автор:Виктор. Аккумуляторная батарея.
Собираем зарядное устройство для аккумулятора своими руками
Полезные советы. Зарядное устройство из блока питания компьютера — Diodnik. Как сделать зарядное устройство для автомобильного аккумулятора из Зарядное устройство для автомобильного аккумулятора из блока питания Как сделать зарядное устройство из БП блока питания компьютера для Зарядное из компьютерного блока питания. Мастер Винтик.
Зарядное устройство для АКБ из блока питания — полезный и недорогой девайс за полчаса
В различных ситуациях требуются разные по напряжению и мощности ИП. Поэтому многие покупают или делают такой, чтоб хватило на все случаи.
И проще всего взять за основу компьютерный. Для переделки использовал JNC mod.
Здравствуйте, уважаемые друзья!
Зарядное устройство из компьютерного блока питания
Товарищ подогнал мне плату со старого AT блока питания, так что сегодня речь пойдет о переделке компьютерного блока питания в зарядное устройство. Моя задача настроить выход на напряжение 14,4В и сделать регулятор тока до 6А. Такой зарядное устройство отлично подойдет для автомобильных стартерных аккумуляторов до 80A ч. Плата долгое время пылилась на полках в гараже, поэтому пыль легла хорошим слоем. Часть деталей отсутствует, плата сломана пополам В первый раз вижу такую удобную плату для переделки в зарядное.
Радиокот зарядное устройство из бп компьютера. Зарядное устройство на основе блока питания ATX
Аккумуляторная батарея — устройство, которое в ходе эксплуатации изнашивается и разряжается. Для заряда АКБ используется специальный прибор, который можно купить или сделать своими руками. О том, как соорудить зарядное устройство для автомобильного аккумулятора из БП компьютера и ноутбука, мы расскажем ниже.
Стоимость качественных зарядных приборов высокая. Эта процедура не особо сложная, но прежде чем приступить к выполнению задачи и переделать блок питания на зарядку, которая сможет заряжать машинную АКБ, следует разобраться в требованиях, которые предъявляются к ЗУ. В частности, максимальный уровень напряжения, подводимый к АКБ, должен быть не более 14,4 вольта, чтобы не допустить быстрого износа батареи. Процедура заряда машинной батареи производится под напряжением, величина которого от 13,9 до 14,4 вольта.
Зарядное устройство из блока питания компьютера — YouTube Electronics Projects .. Лабораторный блок питания своими руками + паяльная станция из.
Зарядное устройство из БП от компьютера
Наверняка каждому автолюбителю приходилось собирать зарядное устройство для автомобиля своими руками. Существует масса разнообразных подходов, начиная от простых трансформаторных схем, заканчивая импульсными схемами с автоматической регулировкой. Зарядное устройство из блока питания компьютера , как раз занимает золотую середину.
Оно получается за копеечную цену, а его параметры отлично справляются с зарядкой автомобильных АКБ.
Здравствуйте, уважаемые друзья! Сегодня я расскажу, как переделать компьютерный блок питания в зарядное устройство для автомобильного аккумулятора. Для переделки подойдет блок питания собранный на микросхемах TL или KA Другие блоки питания, к сожалению, переделать таким способом не получится. У каждого блока питания имеется защита от повышения напряжения и короткого замыкания, которую надо отключить.
Ответим на все вопросы в работе сайта связанные с отправлением заявок, приемом платежей. Гелевый или кислотный аккумулятор нужно периодически заряжать.
Зарядное устройство из компьютерного блока питания для автомобильной аккумуляторной батареи можно собрать самостоятельно. И такой агрегат пользуется популярностью. Ведь на его подготовку требуется минимум средств. При этом получается эффективное ЗУ. На состояние автоаккумуляторной батареи обращают внимание в зимний период.
Дорогие друзья, я расскажу вам о простом способе переделки компьютерного блока питания в зарядное устройство для автомобильных аккумуляторов своими руками.
Для переделки подойдут любые компьютерные блоки питания собранные на микросхемах TL или КА с любым буквенным индексом в конце. Модель, дата производства, цвет и размер блока питания никакого значения не имеют.
3 разных способа зарядить ноутбук без зарядного устройства
Представьте, что вы отправляетесь за город на выходные. Может быть, вы собираетесь на свадьбу к другу или в семейную поездку на пляж, или, возможно, в поход с друзьями. Вы решаете взять с собой свой ноутбук, потому что на нем будет приятно смотреть фильмы, выполнять работу или играть в компьютерные игры в свободное время. Ноутбук может помочь вам чувствовать себя как дома, когда вы находитесь вдали от дома.
Ой! Когда вы распаковываете вещи в своем гостиничном номере, вы понимаете, что забыли упаковать зарядное устройство для ноутбука (или, что еще хуже, вы случайно оставили его в розетке в аэропорту). У вашего ноутбука осталось всего 10% заряда, так что, похоже, вам придется обойтись без него в этой поездке.
Это важное электронное письмо боссу придется подождать.
Но подождите! Так не должно быть. Хотите верьте, хотите нет, но вы действительно можете зарядить свой ноутбук без стандартного зарядного устройства для ноутбука. Это действительно довольно легко сделать, и вам следует научиться это делать, если вы житель 21-го века, который чувствует себя обязанным брать с собой свой ноутбук в любое время, когда вы отправляетесь в путь.
Вот не 1, не 2, а 3 различных способа зарядки вашего ноутбука, когда ваше зарядное устройство для ноутбука пропало без вести.
Как зарядить ноутбук без зарядного устройства
Каждый ноутбук оснащен внутренней батареей. Чтобы зарядить аккумулятор, вам просто нужно подать на него электричество. Большую часть времени мы подключаем наш ноутбук к розетке в нашем доме, и электричество проходит через кабель в аккумулятор.
Зарядное устройство для ноутбука, возможно, является наиболее эффективным способом передачи питания на аккумулятор вашего ноутбука, но есть и другие способы сделать это.
Все, что вам нужно, это:
- Источник питания
- Способ передачи питания на аккумулятор
Давайте приступим к делу.
Можно ли заряжать ноутбук через USB?
Один из самых частых вопросов, которые я получаю: : «Можно ли заряжать ноутбук с помощью USB-разъема?» На самом деле это зависит от типа порта USB на вашем ноутбуке.
USB типа A не пусковой
Если вы в настоящее время используете проводную мышь или проводную клавиатуру и отключите одну из них, вы увидите прямоугольный разъем на конце шнура; металлическая деталь, которую вы вставляете в компьютер. Это называется разъемом типа А.
Это наиболее распространенный USB-разъем, и всякий раз, когда кто-то говорит «USB», вы можете разумно предположить, что он имеет в виду USB Type A. Скорее всего, ваше зарядное устройство для мобильного телефона также имеет разъем USB Type A. К сожалению, хотя вы можете использовать тип A для питания интеллектуальных устройств, вы не можете использовать его для питания своего ноутбука.
Тип A может обмениваться значительным объемом данных, но он не способен передавать огромное количество энергии, необходимой для пополнения батареи вашего ноутбука. Тип А просто не может обеспечить достаточную мощность.
USB Type C — мощный союзник
Однако в USB 3.1 появился новый тип разъема, названный USB Type C или «USB-C». В отличие от Type A, USB-C имеет более овальную форму. Он предназначен для подключения с высокой мощностью, что означает, что он может передавать гораздо больше энергии, чем тип A, и на более высоких скоростях. Намного быстрее:
- Тип A (USB 3.1): скорость до 10 Гбит/с
- USB-C (USB 3.2): скорость до 20 Гбит/с
Становится еще лучше
USB4 будет выпущен в 2019 году, а прилагаемый разъем USB-C может передавать данные со скоростью до 40 Гбит/с.
Короче говоря, вы не можете заряжать свой ноутбук с помощью USB Type A, но вы можете заряжать свой ноутбук с помощью USB-C.
1. Как зарядить ноутбук с помощью USB-C
Если в вашем ноутбуке есть встроенный порт USB-C, то вы сможете заряжать ноутбук через кабель USB-C — вам просто нужно сделать убедитесь, что у кабеля есть переходник для вилки (коробчатая вилка на конце зарядного устройства для телефона, которую можно подключить к розетке).
Фактически, некоторые ноутбуки используют кабель USB-C в качестве основного зарядного устройства.
Чтобы зарядить ноутбук через USB-C:
- Подключите один конец кабеля USB-C к розетке
- Подключите другой конец кабеля USB-C к ноутбуку
Готово! Просто, как пирог, если у вас есть доступ к кабелю USB-C. Но это вопиющая проблема — что, если у вас нет доступа к нему? К сожалению, заказать кабель USB-C не проще, чем заказать новое зарядное устройство для ноутбука. И сделать остановку в магазине компьютерных принадлежностей может быть невозможно, особенно если вы застряли на карибском острове на свадебные выходные.
Планируйте варианты заранее
Но если вы ищете новый ноутбук, вы можете серьезно подумать о том, чтобы приобрести ноутбук с хотя бы одним портом USB-C. Разъем USB-C быстро набирает популярность. Можно с уверенностью предположить, что в будущем большинство ноутбуков будут оснащены портами USB-C, и мы можем даже полностью отказаться от USB Type-A.
Дело в том, что в будущем больше людей будут иметь кабели USB-C, поэтому будет больше шансов, что кто-то сможет одолжить вам один, если вы потеряете свой в поездке. В настоящее время вам придется найти кого-то, у кого есть точно такое же зарядное устройство для ноутбука, что и у вас, что может оказаться более сложным.
Почти все наши популярные бренды ноутбуков HP имеют как минимум один порт USB-C:
Примечание: Всегда проверяйте технические характеристики продукта перед покупкой.
2. Как зарядить ноутбук в машине
В машине есть электричество, верно? И независимо от того, путешествуете ли вы на собственном автомобиле или арендуете автомобиль, когда ваш самолет приземляется, вы можете воспользоваться его мощностью. Довольно просто использовать его для зарядки ноутбука. Однако вам понадобятся две вещи:
- Адаптер переменного тока (разъем USB типа A на одном конце, разъем USB-C на другом конце). Этот адаптер USB типа A на USB-C идеально подходит для использования в автомобиле
- Автомобильное зарядное устройство USB
Это просто как раз, два, три.
Чтобы зарядить ноутбук в автомобиле:
- Включите двигатель
- Подключите автомобильное зарядное устройство к зарядному порту вашего автомобиля (вам может даже не понадобиться автомобильное зарядное устройство, так как многие новые автомобили имеют порты USB, к которым вы можете подключиться)
- Штекер разъем USB-C к ноутбуку
Примечание: Никогда не оставляйте ноутбук без присмотра в автомобиле и на видном месте. Это может сделать его более уязвимым для кражи или повреждения от перегрева.
3. Как зарядить ноутбук с помощью внешнего аккумулятора
Один из самых простых способов зарядить свой ноутбук — с помощью внешнего аккумулятора. Power Bank — это, по сути, портативная батарея для вашего ноутбука. Все, что вам нужно сделать, это подключить блок питания к ноутбуку. Лучшее в банках питания то, что их не нужно подключать к розетке, пока они заряжают ваш ноутбук.
Блоки питания бывают разных моделей, и не все они имеют одинаковую емкость зарядки.
Вы сможете заряжать менее мощные ноутбуки с помощью блока питания USB Type A. Если вы хотите зарядить более мощный ноутбук, например мобильную рабочую станцию, вам понадобится блок питания на базе USB-C. Блоки питания USB-C также могут питать другие USB-устройства, например смартфон или планшет.
Скорее всего, заряда вашего повербанка хватит, чтобы пополнить аккумулятор ноутбука всего один-два раза, особенно если вы заряжаете более мощный ноутбук. Важно не забыть включить его в розетку и пополнить заряд. Когда ваш блок питания разрядится, вы не сможете использовать его для подзарядки ноутбука.
Вот почему лучше беречь внешний аккумулятор только на тот случай, когда он вам действительно понадобится, например, когда вы случайно потеряете зарядное устройство для ноутбука. Всегда держите банк питания в сумке для ноутбука.
Получите сумку или чехол для ноутбука
Когда бы вы ни отправились в путь, будь то путешествие на дальнее расстояние, поход по Европе или просто поездка на выходные, вы всегда должны брать с собой сумку или рюкзак для ноутбука.
Сумка для ноутбука предназначена не только для хранения ноутбука. Вы также должны хранить в нем аксессуары, которые можно использовать для подзарядки ноутбука в случае потери шнура питания. На самом деле, вы должны хранить аксессуары, которые могут заряжать все ваши электронные устройства.
Сумка для ноутбука в первую очередь защитит его. Многие сумки для ноутбуков HP изготовлены из атмосферостойкой ткани и оснащены молниями, способными выдержать дождь или град. Внутренняя часть сумок обычно набита мягкими амортизирующими материалами, которые защитят ваш ноутбук, если вы случайно уроните его или если ваша поездка станет тяжелой, и сумка для ноутбука начнет подпрыгивать на заднем сиденье.
Пожалуй, самой прочной сумкой для ноутбука HP является кожаный чехол HP Spectre 13.3, достаточно прочный, чтобы отправиться в приключение уровня Индианы Джонса.
Лучшие сумки также имеют специальные функции защиты от считывателей RFID. Если вы носите с собой кредитные или дебетовые карты, знайте, что существуют устройства, которые могут сканировать информацию о вашей карте с небольшого расстояния.
Вот так. Кибер-вор, имеющий доступ к такому устройству, может стоять позади вас в очереди в кафе и без вашего ведома сканировать вашу личную и финансовую информацию прямо с вашей карты.
На самом деле они могут не делать этого в кофейне, потому что это было бы трудно сделать, не привлекая к себе внимания. Но это часто случается на улице или в общественном транспорте. Многие сумки для ноутбуков HP имеют внешние карманы на молнии, устойчивые к сканированию RFID, поэтому, путешествуя по миру или по городу, вы можете безопасно хранить свои кредитные и дебетовые карты в сумке, не беспокоясь о том, что вас взломает кибербезопасность. вор.
Также неплохо было бы приобрести полноценный рюкзак для ноутбука. Рюкзак немного более эргономичен, чем чехол для ноутбука, и в него можно поместить гораздо больше электронных устройств.
Что упаковать в дорожный рюкзак для ноутбука
Возьмите с собой в дорогу рюкзак для ноутбука, в котором есть все необходимое для успешного путешествия, наполненного технологиями, пока вас нет дома.
из домашнего офиса. Вот что вы должны положить в него.
1. Прежде всего, держите там свой ноутбук. Если вы хотите быть в дополнительной безопасности, сначала поместите свой ноутбук в чехол для ноутбука, а затем положите чехол для ноутбука в рюкзак. Вы никогда не знаете, когда дорога станет трудной, поэтому вы должны принять все возможные меры, чтобы защитить свой ноутбук. Помните, что у вас, вероятно, хранится много конфиденциальной или ценной рабочей или личной информации на вашем ноутбуке, например рабочие проекты или семейные фотографии. Не рискуйте их потерять.
2. Во-вторых, вы должны вставить полностью заряженный блок питания. Старайтесь не использовать свой внешний аккумулятор, если в этом нет особой необходимости. Это должно быть в основном для экстренного использования, если шнур питания вашего ноутбука не работает.
3. В-третьих, возьмите с собой дорожный адаптер. Если вы путешествуете по миру, вы можете оказаться в стране, где нет розеток, совместимых с вашим ноутбуком.
Дорожный адаптер имеет сменные вилки, которые позволяют подключаться к иностранной розетке.
Когда вы путешествуете за границей, полнофункциональная электроника может быть ключом к вашей безопасности и уверенности, что вы не пропустите ни одной поездки. Обязательно возьмите с собой один из них, когда отправляетесь за границу.
4. Наконец, упакуйте концентратор порта USB. Концентратор USB-порта — невероятно полезное устройство, когда вы путешествуете со своим ноутбуком. Его основная функция — предоставить вашему ноутбуку большее количество доступных USB-портов. Как правило, USB-концентратор имеет от 4 до 7 дополнительных USB-портов, поэтому вы можете легко подключить все свои USB-устройства, когда вас нет в организованном рабочем пространстве в вашем домашнем офисе.
Имеются концентраторы портов с питанием и концентраторы портов без питания. Концентраторы портов с питанием великолепны, потому что они обеспечивают питание подключенных устройств (поэтому ваши устройства не должны получать питание от вашего ноутбука).
Если у вас есть только ограниченное время для зарядки USB-устройств, вы можете использовать концентратор с питанием для одновременной зарядки всех устройств, и вам даже не потребуется дополнительное количество розеток. Некоторые концентраторы с питанием от HP оснащены слотами для SD-карт и портами USB-C. Узнайте больше о концентраторах портов USB здесь.
Помните, что если вы потеряли зарядное устройство для ноутбука и вам срочно нужно восстановить питание, вы всегда можете:
- Зарядка ноутбука через порт USB-C
- Использование адаптера для зарядки ноутбука в автомобиле
- Зарядка ноутбука с помощью внешнего аккумулятора
Любой из этих способов может избавить вас от необходимости проводить выходные без ноутбука когда вы путешествуете.
Об авторе
Зак Кабадинг — автор статей для HP® Tech Takes. Зак — специалист по созданию контента из Южной Калифорнии, он создает разнообразный контент для индустрии высоких технологий.Технологии и оборудование | Библиотеки Университета штата Пенсильвания
Библиотеки Университетского парка
Наличие компьютеров
Доступные компьютеры в библиотеках Патти и Патерно.
Доступное программное обеспечение
Программное обеспечение, доступное для компьютеров в библиотеках и лабораториях Университетского парка.
Ноутбуки, iPad и калькуляторы
Берите ноутбуки напрокат в библиотеках на срок до 7 дней при наличии действительного идентификатора блока питания. Воспользуйтесь калькулятором на срок до 24 часов.
Камеры и медиаоборудование
Заимствуйте технологии и оборудование для производства и просмотра медиаматериалов в Службе медиа- и технологической поддержки в пристройке Вагнера в Университетском парке.
Maker Commons
Maker Commons в рамках Knowledge Commons в библиотеке Патти и Патерно предоставляет доступ к 3D-печати, а также к электронным компонентам, сделанным своими руками.
Служба ИТ-поддержки в базе знаний Knowledge Commons
Сотрудники службы ИТ-поддержки обеспечивают диагностику и ремонт персональных ноутбуков, планшетов и мобильных устройств, а также могут помочь с беспроводным подключением к городку, передачей данных и резервным копированием, обнаружением и удалением вирусов, программным обеспечением.
установка и ряд других ИТ-услуг.
Зарядные станции для мобильных устройств
Зарядные станции для мобильных устройств доступны по следующим адресам:
- Библиотека Патерно
- Студенческие комнаты отдыха на 2, 3 и 4 этажах
- Микроформы и правительственная информация
- Библиотека Патти
- Читальный зал для отдыха
- База знаний (доступно 4 станции)
- Семейный читальный зал Патерно (2 Центральный)
- Библиотека архитектуры и ландшафтной архитектуры
- Инженерная библиотека
- Библиотека физико-математических наук
- Библиотека наук о Земле и минералах
Портативные зарядные устройства Oomf Omnicharge
Портативные зарядные устройства Oomf Omnicharger можно приобрести по адресу:
- Библиотека Патерно рядом с восточным входом (Curtin Road)
- The Collaboration Commons в библиотеке Патти, нижний уровень
- Библиотека архитектуры и ландшафтной архитектуры
- Библиотека наук о Земле и минералах
- Инженерная библиотека
- Библиотека физико-математических наук
Каждая станция содержит десять портативных зарядных устройств/аккумуляторов, которые пользователи могут активировать через приложение Oomf, которое можно загрузить на телефоны или планшеты.
- Активированные зарядные устройства питают/заряжают устройства через два USB-порта, розетку переменного тока (для зарядки ноутбуков) или по беспроводной связи (зарядные устройства не включают кабели)
- Зарядные устройства можно брать с собой куда угодно, в здание или за его пределы, в университетский городок или за его пределы
- Услуга бесплатна для всех пользователей при возврате зарядных устройств на станции в течение 24 часов. Через 24 часа компания начисляет просроченную плату в размере 20 долларов США в день на кредитные карты пользователей .
Хотя эта услуга предоставляется университетскими библиотеками, она полностью управляется компанией через приложение. Зарядные устройства не проверяются библиотекой, и все коммуникации, выставление счетов и т. д. осуществляются между компанией и пользователем. Дополнительную информацию можно получить на веб-сайте Oomf. Полная инструкция по использованию данной услуги размещена на зарядной станции.
