Заземляющий контур своими руками. Заземление в частном доме своими руками: пошаговая инструкция по монтажу

Как правильно сделать заземление в частном доме. Для чего нужно заземление. Какие материалы и инструменты потребуются. Пошаговая инструкция по монтажу заземления 220В и 380В своими руками. Что запрещается делать при заземлении.

Зачем нужно заземление в частном доме

Заземление в частном доме является важнейшим элементом системы электробезопасности. Его основные функции:

• Защита от поражения электрическим током при прикосновении к металлическим частям электроприборов
• Отвод избыточного напряжения в землю при авариях в электросети
• Снижение риска возникновения пожара из-за проблем с электропроводкой
• Обеспечение стабильной и безопасной работы бытовой техники

При отсутствии заземления прикосновение к корпусу неисправного электроприбора может привести к удару током. Правильно выполненное заземление отводит опасное напряжение в землю, защищая человека.

Материалы и инструменты для монтажа заземления 220В

Для самостоятельного монтажа системы заземления в частном доме на 220В потребуются:

• Металлические электроды (трубы, уголки, профили) — 3-4 шт.
• Стальная полоса шириной 40-100 мм
• Нержавеющая стальная полоса шириной 95 мм
• Сварочный аппарат
• Болгарка
• Кувалда
• Медный провод сечением не менее 5 мм²
• Болты М8-М10

Важно заранее рассчитать необходимую длину стальной полосы для контура заземления. Она зависит от периметра дома и расстояния до точки подключения.

Пошаговая инструкция по монтажу заземления 220В

Порядок работ по устройству заземления в частном доме своими руками:

1. Выкопать две траншеи — одну для электродов, вторую от дома к контуру заземления. Глубина — не менее 0,7 м.
2. Забить в грунт металлические электроды на расстоянии 2-3 м друг от друга.
3. Сварить электроды стальной полосой, формируя контур заземления.
4. Проложить в траншее нержавеющую полосу от контура к дому.
5. Засыпать траншеи грунтом.
6. Подключить медный провод к полосе у дома и к электрощитку.

При правильном выполнении всех этапов монтажа система заземления будет эффективно защищать от поражения током.

Особенности монтажа заземляющего контура

Оптимальное место для расположения заземляющего контура — отмостка дома. Рекомендуется делать линейный контур, который при необходимости можно нарастить.

Порядок создания контура заземления:

1. Выкопать траншею глубиной не менее 1,9 м
2. Забить в грунт металлические электроды
3. Обрезать верхушки электродов, оставив 15-20 см над землей
4. Соединить электроды сваркой стальной полосой

Для надежного заземления рекомендуется использовать не менее 3-4 электродов, соединенных в виде треугольника или линии.

Что запрещается делать при монтаже заземления 220В

При самостоятельном монтаже системы заземления важно соблюдать правила безопасности:

• Нельзя использовать менее 3 электродов для создания контура
• Запрещено применять металлические изделия с упрочненной поверхностью (арматуру, швеллеры)
• Недопустимо использовать оцинкованные или окрашенные металлические детали
• Нельзя заменять специальные заземляющие проводники обычными проводами

Также важно помнить, что заземляющий контур со временем подвергается коррозии. Рекомендуется проверять его состояние и обновлять каждые 3-4 года.

Монтаж заземления 380В в частном доме

Устройство заземления для трехфазной сети 380В имеет некоторые особенности:

• Требуется более мощный заземляющий контур из 4-6 электродов
• Сечение заземляющего проводника должно быть не менее 10 мм²
• Необходима установка главной заземляющей шины в электрощите
• Обязательно применение УЗО для защиты от утечек тока

Монтаж заземления 380В рекомендуется доверить профессиональным электрикам, имеющим допуск к таким работам.

Проверка эффективности системы заземления

После завершения монтажа необходимо проверить работоспособность заземления:

1. Измерить сопротивление заземляющего устройства — оно не должно превышать 4 Ом
2. Проверить целостность цепи между заземлителем и заземляемыми элементами
3. Убедиться в надежности контактных соединений
4. Провести замер напряжения между нулевым рабочим и защитным проводниками

При обнаружении неисправностей необходимо устранить их до начала эксплуатации электросети в доме.

Заключение

Самостоятельный монтаж заземления в частном доме — ответственная задача, от качества выполнения которой зависит безопасность жильцов. При соблюдении всех правил и рекомендаций можно создать надежную систему защиты от поражения электрическим током. В сложных случаях рекомендуется обращаться к специалистам для профессионального монтажа заземления.

Заземление в частном доме своими руками. Правильное заземление частного дома

Заземление в частном доме – это необходимая мера безопасности. Если произошло замыкание в электрической сети, то благодаря заземлению, бытовые приборы будут защищены от перегорания, а жильцы дома от поражения электрическим током.

В бытовых условиях может случиться так, что изоляция проводов нарушается и возникает пробой. Причины могут быть разными – от замыкания в сети до неисправностей в бытовых приборах (например, протечки в стиральной машине). При этом на металлические корпуса бытовых приборов поступит избыточное напряжение. И если человек коснётся корпусам прибора, то его ударит током.

Согласно законам физики, электричество всегда уходит в землю. При этом, оно будет искать подходящий для этого диэлектрик, обладающий минимальным сопротивлением, и тело человека для этого неплохо подходит. Но наша с вами задача избежать удара тока, потому что сильного удара током можно не выдержать. Поэтому для быстрого и безопасного отвода избыточного напряжения в грунт в частном доме необходимо установить заземляющий контур. При его наличии избыток напряжения с корпуса прибора быстро уйдет в землю, а человек при касании ощутит максимум легкое покалывание.

Заземление – это электрическая цепь, в которую входят корпуса всех электроприборов в доме и заземляющий контур, отводящий избыточный ток в землю. В современном трёхжильном кабеле для заземления предусмотрена отдельная жила жёлто-зеленого цвета. С её помощью все розетки в доме соединяются в цепь, ведущую к щитку, а от него – к контуру заземления. Подключение к этому контуру нужно предусмотреть для всех приборов в доме – чайников, холодильников, плиток, стиральных машинок. Для бойлеров делают дополнительное заземление на корпус – если вдруг возникнет протечка. Заземляющий контур – это конструкция из металлических штырей и полос, которую вкапывают в грунт около дома на определённом расстоянии. Контур соединяется со щитком при помощи провода и болтов.

Характеристики и требования к системам заземления

Основная характеристика – это сопротивление системы. Чем оно меньше, тем выше надёжность системы. При стандартном напряжении 220/380В максимальное значение сопротивления равно 4 Ом. Чем этот показатель ниже, тем меньшее напряжение появится на корпусах электроприборов. Показатель сопротивления всего контура заземления также зависит от проводимости электродов и сопротивления грунта.

Горизонтальные и вертикальные детали заземляющего контура должны быть сделаны из долговечного материала. Горизонтальные заземлители – это стальные поломы размером 40х4 см. Что касается электродов, то самый хороший показатель сопротивления у медных деталей, а обычная рифлёная арматура плохо справляется с отводом электротока. Для электродов подойдет круглая сталь в прутках диаметром не менее 14 мм и стальные уголки с минимальными размерами 40х40х5. Что выбрать, прутки или уголки, зависит от состояния почвы. Прутки легче забивать в грунт, а уголки в процессе могут сгибаться сверху и эту часть придётся срезать. Но если почва торфяная, то уголки легко войдут в грунт.

Штыри нельзя красить, так как нарушится контакт с землей. Для предотвращения ржавления электроды покрывают антикоррозийными составами. Наименьшее сопротивление у торфяных почв и суглинков, наибольшее – у влажного песка и ПГС. Для снижения показателя сопротивления рекомендуется разбавлять почву в месте закапывания контура при помощи золы и пепла. Другой вариант – увеличить глубину забивания электродов, чтобы дойти до нужной почвы. Глубина забивания электродов должна быть на 60-100 см ниже глубины промерзания почвы. Также надо учитывать плотность грунта – чем она выше, тем глубже должны быть забиты электроды. Размеры заготовок контура выбираются с учетом Правил устройства электроустановок (ПУЭ). Примерный расчёт расстояния между электродами – длина стержня умножается на коэффициент 2,2.

Подключение заземления в частном доме своими руками

Схема заземления зависит от:

• вида подключаемого СИП-кабеля;
• способа подключения нулевого проводника.

Это вполне можно сделать своими руками. Всего есть три типа нулевых проводников – N (функциональный ноль), PE (защитный ноль) и PEN, где совмещаются защитный и функциональный ноль. Входящие подключения от станции бывают такие:

• Два провода – один фаза, другой PEN.
• Трехфазная сеть – три фазы и PEN.
• Однофазная с 3 проводами и трехфазная с 5 проводами – два защитных проводника N и PE.

Система TN-C. Нулевой проводники N и PE объединены в один провод, а розетки не заземлены. Электроприборы в помещениях с высокой влажность нужно заземлять отдельно. Система небезопасная и практически не используемая.

Система TN-C-S. На подстанции N и PE объединены, а при входе в дом идёт разделение на отдельный нулевой N и защитный проводник PE. Система считается надёжной, но есть вероятность обрыва нуля на пути от подстанции к дому.

Система TN-S – для нее характерно разделение функционального и защитного ноля ещё на подстанции. К дому подходит пять проводов – три фазы, ноль и земля.

Система TT – самая распространённая. К дому подходят 4 провода – 3 фазы и четвертый нулевой. В этом случае необходимо делать в доме отдельную систему заземления в виде заземляющего контура. В доме должно стоять устройство защитного отключения УЗО.

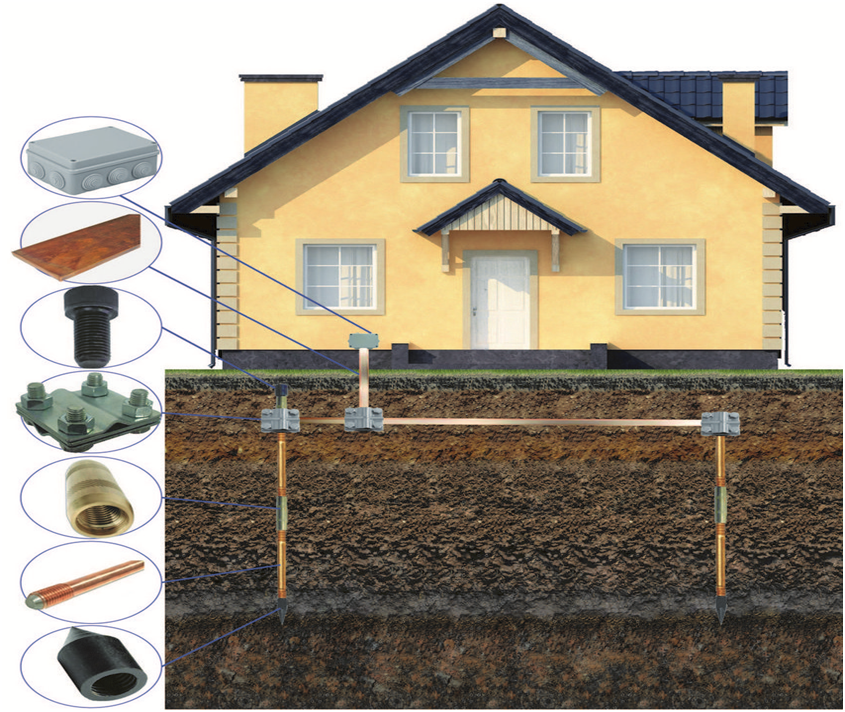

Контур заземления для частного дома

Есть три вида контуров заземления для частного дома:

• Модульно-штыревой.
• Линейный.

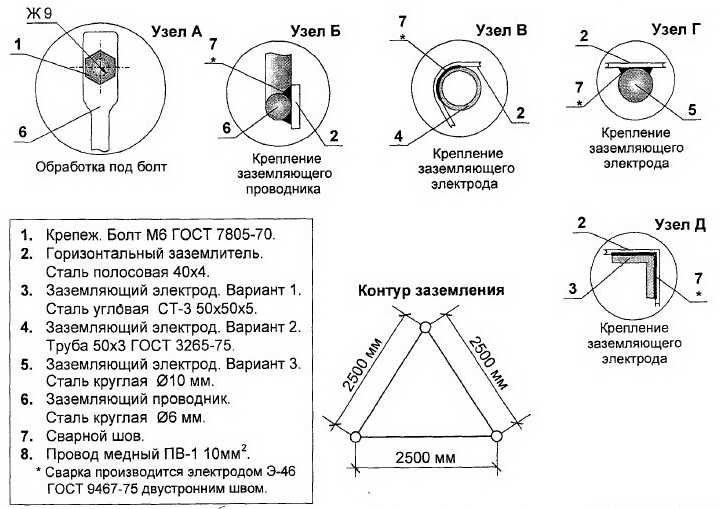

• Замкнутый (треугольник).

В модульно-штыревом контуре используется один электрод в виде разборного стального стержня с покрытием из меди. Для него не нужно копать траншею. Максимальная глубина – до 20 метров.

Линейный контур – разомкнутый, он состоит из цепочки электродов, соединённых в линию или полукруг. Такая схема применяется на участках небольшой площади, где нет возможности поместить замкнутый контур. В замкнутом контуре три штыря соединяются с железными полосами при помощи сварки так, чтобы получился равнобедренный треугольник со штырями в углах. Глубина расположения контура – 0,5 м, длина штырей – 2-3 м, расстояние между ними – 1,2 м.

Самый надежный из них – замкнутый контур. Если повреждена одна из перемычек между электродами (проржавела или сгнила), то контур всё равно будет работать. В линейном контуре при аналогичном повреждении контур не будет выполнять свои функции.

Правильное заземление частного дома

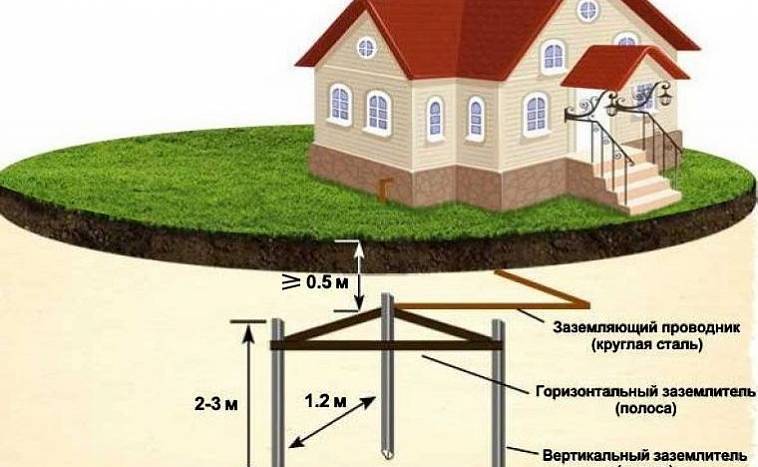

Контур располагают недалеко от дома, на расстоянии порядка двух метров. Лучше выбрать влажное место – в низине, около огорода, это обеспечит лучший контакт почвы с электродом. Если дом располагается на сваях, то допускается расположение контура под домом. Необходимо учесть тип почвы рядом с домом – если там слишком много песка, то лучше закопать контур подальше, где есть глина. Не рекомендуется бурить отверстия под электроды, так как в этом случае будет нарушать контакт штырей с землей.

Как же сделать заземление в частном доме? Методика следующая:

• Под контур лопатой выкапывается траншея в зависимости от его конфигурации.
• В грунт при помощи кувалды забиваются электроды, которые предварительно нужно заострить болгаркой. Забивание идёт не полностью – нужно оставить над поверхностью около 20 см для приваривания горизонтальных заземлителей.
• Затем электроды свариваются с горизонтальными заземлителями, одна из стальных полос подводится к дому. Конструкцию покрывают битумом, смолой или антикоррозийным составом.
• Контур засыпается грунтом с пеплом, золой.
• Полоса у дома закрепляется на фундаменте и к ней болтом прикрепляется заземляющий кабель.

Как проверить заземление в частном доме? Каждые 12 лет нужно вызывать  лабораторию из компании ИванМастер и проверять работоспособность заземляющего контура.

Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают.

Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

• приведение практически к нулю электрических перегрузок
• повышение уровня пожаробезопасности любого помещения
• обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:

• Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
• Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
• Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
• Аппарат для сварки, для обеспечения электропроводности.
• Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
• Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

После того, как все пруты расположились в земле, переходим к процессу их обрезки (верхушки срезаются, примерно, на 17 см). Следующий этап – рытье канавы такой же глубины, в которой производим прокладку прутов. Соединяем элементы контура сваркой (по крайней мере, это оптимальный вариант, по мнению специалистов).

Что запрещается делать при заземлениях 220в?

Есть ряд правил, нарушение которых может привести к негативным последствиям. Чтобы избежать их, необходимо помнить, что:

• Двух вбитых в землю штырей точно не хватит для создания качественного контура заземления. В данном случае минимальное количество – два треугольника, которые будут находиться под землей на расстоянии 2-2.5 метров.
• Нельзя использовать для рассматриваемых целей изделия из металла с упрочненной поверхностью. Сюда не подойдут швеллеры или арматура.
• Из чего бы ни было сделано заземление, оно не вечное и от коррозии его не спасти, так что обновлять контур желательно хотя бы раз в 3-4 года.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

Самодельный изолятор контура заземления

24 августа 2014 г. Майк Фриман проекта

End ViewGround Loop Isolator

Устранение жужжания и высокочастотных визгов в вашем домашнем аудиооборудовании может стать проблемой. 90% этого, вероятно, является результатом «петли заземления», как это было в моем случае. Такая ситуация может возникнуть, когда у вас есть два или более электронных устройства, соединенных между собой видео- или аудиокабелями, и между ними возникает небольшая электрическая разница в их заземлении с системой питания. Разница в напряжении может быть слышна как жужжание или визг в динамиках, и если она достаточно велика, она может повредить ваше оборудование. Я столкнулся с этой проблемой, когда подключил игровую систему PlayStation 2 к домашней стереосистеме и проектору DLP. Я слышал ужасный визг в своих динамиках, который был таким же громким, как звуки обычных игр. Удивительно, но шума между моей PS2 и магнитолой не было. Это было от проектора. Напряжение обратно подавалось от видеоземли проектора через аудиоземлю PS2, а затем на мою стереосистему. Сумасшедший…
Чтобы это устранить, нужно как-то разделить земли, чтобы не было борьбы за землю между электроникой. Это достигается с помощью «изолятора контура заземления». Их можно приобрести менее чем за 15 долларов в Интернете или в магазине электроники. Сегодня воскресенье, все закрыто, и ждать неделю онлайн-заказа не хочется.
Его можно сделать, если у вас в доме достаточно хлама, как у меня. У меня было все необходимое для сборки в разных коробках в подвале, и на сборку у меня ушло около 30 минут.

Что вам нужно:

• Паяльник
• Припой (флюсовая сердцевина)
• Инструмент для удаления припоя
• 4 гнезда RCA
• Малая коробка для проектов
• 6 дюймов тонкой проволоки калибра 16 подойдет
• 2 старых модема для ПК

Найдите 2 старых модема для ПК. У меня есть коробка, полная старых деталей для ПК, и я без труда нашел их. Вы будете использовать изолирующий трансформатор модема, так как он идеально подходит для нашего предполагаемого использования. Они в основном одинаковые и имеют соотношение 1:1 600 Ом.

56K Модем

Большой квадрат на модеме — это изолирующий трансформатор, который необходимо удалить. Некоторые выглядят иначе, но их легко заметить. Используя инструмент для демонтажа и штифт для пайки, просто отпаяйте 4 ножки и снимите их.

Удаленный трансформатор

Подготовьте разъемы и коробку для проекта. Я просверлил 4 отверстия в своей проектной коробке, чтобы обеспечить легкий доступ к заглушкам.

Розетка RCA PlugProject Box с установленным RCA

Далее вам нужно понять схему, которую вы будете строить. Это просто и показано ниже. Вам нужна одна из этих схем на канал (правый и левый аудио).

Цепь

Припаяйте каждый трансформатор, как показано ниже. В итоге я использовал два разных трансформатора, и это сработало отлично. Я использовал горячий клей, чтобы трансформаторы не двигались в моей маленькой коробке. Вы можете использовать все, что у вас есть. Трансформаторы не имеют полярности, поэтому вам просто нужно убедиться, что вы используете правильные пары катушек. Используйте омметр (или мультиметр), чтобы определить выводы катушки. Это будет отображаться как короткое замыкание на мультиметре, когда вы пересекаете катушку.

Полная сборкаПолный изоляторВид сбоку

Установка проста. Просто установите аудиокабели перед стереосистемой. Я установил свой между PlayStation 2 и стереосистемой.

BeforeAfter

Вот и все. Теперь у меня кристально чистый звук. Ухудшения качества звука не заметил. Бас по-прежнему сотрясает комнату, как и раньше.

Copyright © 2023

PassDiy

Kent English

Введение

Ваш новый компонент подключен, только что из коробки, и в первый раз, когда вы включаете его, происходит звуковая катастрофа; он гудит, жужжит и вообще звучит совершенно кошмарно. Взгляд на ваше оборудование или дилера не поможет, а вращение ручек только усугубит шум; что теперь?

Из многолетнего опыта мы пришли к выводу, что подавляющее большинство чрезмерных шумов в аудиоэлектронике можно отнести непосредственно к плохим методам заземления. Хотя мы рекомендуем балансные межсоединения для ваших аудиокомпонентов, когда это возможно, следует понимать, что сбалансированные межсоединения решают только проблемы наведенного шума. Контур заземления — это совсем другая проблема, совершенно не связанная с проблемами наведенного шума.

Немного теории

Чтобы успешно бороться с контурами заземления, вы должны сначала понять, почему они возникают. Каждый компонент вашей аудиосистемы имеет в своей основе внутреннее заземление. Ключевыми моментами, которые необходимо понять, являются то, что не существует такой вещи, как идеальное заземление, и что никакие две точки заземления в любой системе никогда не могут быть полностью эквипотенциальны друг другу.

Везде, где в системе существуют два заземления с разным потенциалом, существует вероятность возникновения проблемы с шумом, связанным с контуром заземления. Когда устройства связаны между собой соединительными кабелями, они обязательно связывают сигнальные земли взаимосвязанных устройств друг с другом. Эта связь между двумя сигнальными землями является необходимым и желательным обстоятельством, проблема «заземления» возникает, когда это соединение происходит более чем в одном случае. Типичным виновником является защитное заземление, обеспечиваемое шнуром питания или направляющими в стойке, находящимися в прямом контакте с заземлением возврата сигнала.

Эти ситуации создают замкнутый контур, в котором ток течет от земли одного блока к другому блоку и обратно к первому блоку через дополнительное заземление, обеспечиваемое сетью распределения электроэнергии. Обычно полное сопротивление этих нежелательных цепей довольно низкое, порядка очень малых долей ома. Не ждите

Pass Labs: Статьи: Контуры заземления

только часть входной цепи. Заземление экрана не должно быть подключено к концу провода источника, только к концу входного компонента; назовите их и не забудьте! Это, конечно, будет означать, что на входном конце кабеля проводники сигнала экрана и заземления будут соединены вместе.

Это было бы предпочтительным подключением для всех несимметричных подключений, где производитель позаботился об изоляции земли шасси от земли сигнала, к сожалению, это пока не является универсальной практикой в ​​потребительском аудио.

Такая же логика должна применяться при изготовлении кабелей XLR. Начните с кабеля с тремя жилами в дополнение к отдельному экрану; контакт один на разъеме заземлен, контакт два — положительный вход, а контакт три — инвертированный вход. Соединение корпуса на конце входного компонента XLR становится вашим единственным соединением экрана; маркировка здесь не нужна, так как по своей конструкции это кабели с направленной поляризацией.

Если один компонент имеет защитное заземление, изолированное от сигнала, а другой нет, велика вероятность, что контуры заземления не станут проблемой. Когда возникают проблемы с контуром заземления, это чаще всего является результатом двух взаимосвязанных компонентов, каждый из которых имеет защитное и сигнальное заземления, соединенные внутри компонента. В этих обстоятельствах одну из площадок придется оставить, или вам придется сделать их все более похожими….. на ваше усмотрение.

Хорошо, предположим, что у вас есть межблочные кабели и компоненты, которые вам нравятся, и о перепроектировании или ином повреждении продукта не может быть и речи, что теперь?

Логично было бы подумать, что вы можете устранить контуры заземления, отключив заземление шнура питания на всем своем оборудовании. Некоторые люди могут попытаться разорвать заземляющее соединение, перерезав заземляющий контакт на шнуре питания, используя мошенническую вилку, перерезав заземляющий провод внутри оборудования, заклеив заземляющий разъем и т. д. Как подсказывает логика, это может привести к излечению от шума. .

Не делайте этого . Снимать заземление неправильно! Это противоречит правилам электробезопасности и потенциально очень опасно. Снятие защитного заземления может нарушить работу противопомехового фильтра или устройства защиты от шипов внутри оборудования. Если заземляющее соединение разорвано, неисправность изоляции внутри оборудования может привести к возникновению опасного напряжения на корпусе оборудования.

Pass Labs: Статьи: Контуры заземления

расположены еще ближе к сетевому щиту. У многих удлинителей есть MOV и неоновые огни; если вы ищете максимальную мощность без радиопомех, не подключайте эти устройства к вашей развлекательной системе. Оба устройства могут вводить небольшой, но измеримый уровень шума в линии электропередачи. Является ли это небольшое количество шума значительным, нет, но оно, безусловно, накапливается.

У MOV есть место в вашей домашней электрической системе, чтобы быть наиболее полезными, они должны быть как можно ближе к сетевому щиту. Лучшие устройства MOV жестко подключаются непосредственно к шинам панели выключателя. Однако MOV изнашиваются и иногда требуют замены. Они склонны к катастрофическим, а не постепенным отказам, и неисправные единицы не так уж сложно обнаружить.

Множество небольших улучшений в шумоподавлении могут оказывать и оказывают динамическое влияние на то, что вы в конечном итоге слышите в аудиосистеме высокого разрешения. Во многих случаях использование этих дополнительных преимуществ требует незначительных дополнительных затрат или усилий.

чтобы измерить это сопротивление с помощью вашего удобного мультиметра, он, вероятно, не имеет требуемого разрешения или чувствительности. Точное измерение требует использования устройства, известного как импедансный мост. К счастью, лечение шума, связанного с землей, редко требует такого уровня диагностической сложности.

В соответствии с уважаемым учением Георга Саймона Ома , эти напряжения, хотя и достаточно низкие, способны генерировать значительный ток. Именно эти «петлевые» токи создают нежелательный шум, впечатывая свою сигнатуру в сигналы низкого уровня, обычно в виде синфазного шума.

Чтобы свести к минимуму проблемы с контуром заземления, компания Pass Labs никогда не производит оборудование, в котором заземление сигнала и заземление шасси находятся рядом. Благодаря разделению сигнального заземления и защитного заземления соединение устройств вместе никогда не должно вызывать проблем с контуром заземления; однако не все производители придерживаются такого подхода.

Что теперь

Как только вы поймете, что вызывает контуры заземления, они должны с некоторой настойчивостью и усилиями перестать быть проблемой. В максимально возможной степени вам потребуется раздельное заземление, возврат сигналов и экранирование низкоуровневых кабелей.

Несимметричные кабели до сих пор остаются нормой потребительского аудио, несмотря на присущие им недостатки. В системах с очень небольшим количеством компонентов соединения типа RCA работают достаточно хорошо, но по мере того, как системы (особенно аудио/видеосистемы) становятся более сложными, их успешная реализация становится проблематичной. Если вы прокладываете несбалансированные кабели, всегда используйте двухжильный экранированный провод. Использование более распространенного одиночного проводника внутри экрана требует, чтобы вы объединили возврат сигнала и экранирование с одним и тем же проводом; тем самым нарушая предпочтительный протокол.

Экраны должны препятствовать попаданию паразитных шумов на входы компонентов; общий или обратный сигнал является частью пути сигнала, двумя противоположными задачами. Из-за этих отдельных задач ваши кабели должны быть направленными, а экраны должны быть

. перегорания предохранителя. Работа без заземления не приведет к автоматическому поражению электрическим током, но сделает это гораздо более вероятным, если что-то пойдет не так в вашей системе.

Многие известные авторитеты предлагали переполяризовать ваше оборудование, инвертировав шнур питания, таким образом, поменяв местами горячие и нейтральные соединения питания. Не делайте этого . На практике это может немного уменьшить шум, связанный с блоком питания, но есть и обратная сторона. Если перевернуть шнур питания, внутренний предохранитель и выключатель питания будут подключены к нейтральной линии электропередачи (прощай, защита). В случае аварии в результате страховые компании будут смеяться над вашими наследниками!

Если мы не можем разделить сигнальные земли и защитное заземление, наш единственный выход — сделать их как можно более похожими путем тщательной настройки сетевого питания и защитного заземления. Существует ряд методов распределения мощности, предназначенных для уменьшения или, по крайней мере, сведения к минимуму проблем с контуром заземления. Наиболее распространенный метод называется звездным распределением. В звездообразном распределении точка выбирается как произвольный потенциал земли с наименьшим потенциалом. С этого момента излучаемая в стольких направлениях мощность будет достигать всех взаимосвязанных компонентов. Тогда все заземления безопасности будут возвращаться к главному заземлению безопасности в этой общей точке. Эти заземляющие соединения по схеме «звезда» должны быть выполнены из толстого провода, и все плечи звезды должны быть одинаковой длины и одинакового сечения.
