Как правильно обжать витую пару для создания сетевого кабеля (патч-корда). Какие существуют схемы распиновки RJ-45. Какие инструменты нужны для обжима витой пары. Какие ошибки следует избегать при изготовлении патч-корда.
Что такое патч-корд и для чего он нужен
Патч-корд — это сетевой кабель для соединения компьютеров и другого сетевого оборудования. Он состоит из отрезка витой пары с коннекторами RJ-45 на концах. Основные функции патч-корда:
- Подключение компьютера к роутеру или коммутатору
- Соединение двух компьютеров напрямую
- Подключение сетевых устройств в серверных и датацентрах
- Организация локальных компьютерных сетей
Правильное изготовление патч-корда крайне важно для стабильной работы сети и высокой скорости передачи данных. Рассмотрим, как сделать это своими руками.
Необходимые инструменты для обжима витой пары
Чтобы самостоятельно изготовить качественный патч-корд, потребуются следующие инструменты:
- Кабель витая пара (UTP cat5e или выше)
- Коннекторы RJ-45
- Обжимной инструмент (кримпер)
- Кусачки или нож для зачистки кабеля
- Тестер сетевого кабеля
При отсутствии специального инструмента можно воспользоваться подручными средствами, но качество обжима будет ниже. Какие именно инструменты можно использовать вместо профессиональных?
Как обжать витую пару без специального инструмента
Если под рукой нет кримпера, можно воспользоваться следующими подручными средствами:
- Плоская отвертка — для вдавливания контактов коннектора
- Маникюрные ножницы — для зачистки и обрезки проводов
- Плоскогубцы — для обжатия коннектора
Последовательность действий при обжиме без инструмента:
- Аккуратно зачистить внешнюю изоляцию кабеля на 2-3 см
- Расправить и выровнять проводники согласно выбранной схеме
- Обрезать проводники до нужной длины
- Вставить проводники в коннектор до упора
- Вдавить контакты коннектора отверткой
- Обжать коннектор плоскогубцами
Однако такой способ менее надежен и требует большой аккуратности. Для частого изготовления патч-кордов рекомендуется приобрести специальный инструмент.
Цветовые схемы обжима витой пары
Существует два основных стандарта распиновки витой пары:
- T568A
- T568B
Отличие между ними заключается в расположении оранжевой и зеленой пары проводников. Вот как выглядят эти схемы:
Схема T568A:
- Бело-зеленый
- Зеленый
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
Схема T568B:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Какую схему выбрать? Схема T568B является более распространенной и рекомендуется в большинстве случаев. Однако важно использовать одинаковую схему на обоих концах кабеля.
Пошаговая инструкция по обжиму витой пары
Рассмотрим последовательность действий при изготовлении патч-корда:
- Отрежьте кабель нужной длины с небольшим запасом
- Аккуратно снимите внешнюю изоляцию на 3-4 см с обоих концов
- Расправьте витые пары и выровняйте проводники по выбранной схеме
- Обрежьте проводники до одинаковой длины, оставив ~1.3 см
- Вставьте проводники в коннектор RJ-45 до упора
- Убедитесь, что все жилы дошли до конца коннектора
- Обожмите коннектор кримпером
- Повторите процедуру для второго конца кабеля
- Проверьте готовый патч-корд тестером
Типичные ошибки при обжиме витой пары
При самостоятельном изготовлении патч-корда следует избегать следующих ошибок:
- Неправильный порядок проводников
- Разная схема обжима на концах кабеля
- Недостаточное или чрезмерное удаление внешней изоляции
- Повреждение изоляции отдельных жил
- Неполная вставка проводников в коннектор
- Слабый обжим коннектора
Любая из этих ошибок может привести к некорректной работе сети или полной неработоспособности кабеля. Поэтому крайне важно тщательно выполнять все этапы и проверять результат.
Проверка готового патч-корда
После изготовления патч-корда необходимо проверить его работоспособность. Для этого используется специальный тестер, который позволяет выявить следующие проблемы:
- Обрыв одного или нескольких проводников
- Короткое замыкание между жилами
- Неправильный порядок подключения проводников
- Перепутанные пары
Если тестер показывает ошибку, необходимо заново обжать проблемный конец кабеля или полностью переделать патч-корд.
Заключение
Правильный обжим витой пары — важный навык для любого системного администратора или IT-специалиста. Соблюдение технологии и использование качественных материалов позволяет создавать надежные патч-корды для построения стабильно работающих компьютерных сетей. При отсутствии опыта рекомендуется потренироваться на небольших отрезках кабеля, прежде чем делать длинные патч-корды.
Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)
Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45
С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB. Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.
Для тех кто любит читать — ниже приведу краткий мануал.Что нам понадобится:
1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.
Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.
2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.
3. Обжимной инструмент
Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.
Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).
нуль-хабный тип — Cross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.
Прямой тип — Straight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).
Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.
Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.
Последовательность действий:
— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.
— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.
— Коннектор надо держать пластиковым фиксатором от себя вниз.
— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.
— Вставляем коннектор в разъём кримпера и зажимаем до упора.
Витая пара обжата, патч-корд готов к употреблению!
nastroisam.ru
Распиновка RJ-45 – цветовая схема обжима utp
Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.
Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.
На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.
Цветовая схема обжима RJ-45 компьютер — хаб для Интернета
Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.
Цветовая маркировка обжима lan кабеля витая пара по варианту А.
Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.
Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые
Цветовая схема обжима RJ-45 двух парного кабеля витая пара
В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.
Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.
Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.
Цветовая схема обжима RJ-45 компьютер — компьютер
Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.
Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.
Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.
Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.
Цветовая схема обжима RJ-45
по стандарту PoE IEEE 802.3af и IEEE 802.3at
Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.
Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).
Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.
Цветовая схема обжима RJ-45 4 провода для Интернета
При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.
При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.
Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.
В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.
Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.
Цветовая схема обжима RJ-45 4 провода компьютер — хаб
Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.
Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.
Цветовая схема обжима RJ-45 4 провода компьютер — компьютер
Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.
Цветовая схема обжима RJ-45 компьютер — хаб при ремонте
Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.
Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.
Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.
Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.
Цветовая схема обжима RJ-45
для подключения двух компьютеров к хабу по одному кабелю.
Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.
Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.
Цветовая схема обжима RJ-45 кабеля витой пары 4 провода
для подключения компьютера и телефона по одному кабелю
Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.
Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это опасно для жизни и может вывести из строя компьютер.
Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!
В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.
Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».
Чем отличается патч-корда от кабеля витых пар
Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.
Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.
ydoma.info
Цветовая распиновка концов патчкордов для обжима разъемов rj-45
В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).
Вид разьемов rj-45
Прямой кабель (straight through cable)
Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).
Цветовая схема обжимки концов прямого патч-корда.
Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

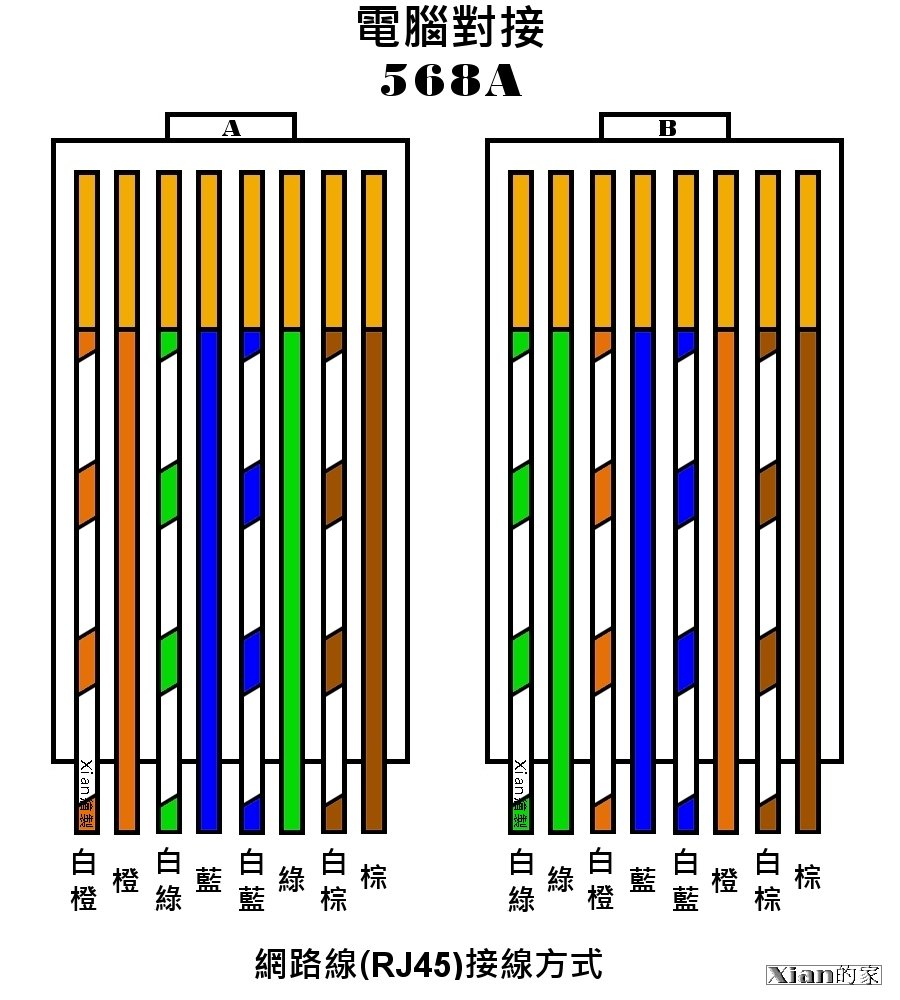

Перекрёстный кабель (crossover cable)
Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.
Цветовая схема обжимки концов перекрестного патч-корда.
Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.
Перевернутый кабель (rollover cable)
Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.
Цветовая схема обжимки концов перевернутого патч-корда.
Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).
admin-gu.ru
Распиновка витой пары сети 8 проводов — цветовая схема
Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.
Виды цветовых схем обжима LAN кабелей
Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.
В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.
Разновидности кабелей для интернета
Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.
- Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
- Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
- Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
- Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
- Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.
Обжимка витой пары отверткой
Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.
Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.
Видео — как правильно обжимать без инструмента
Технология разводки кабеля в розетке
Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:
- Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
- Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
- Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
- Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
- Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.
При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.
Снижение скорости интернета или сети
Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.
2shemi.ru
обжим и правильная распиновка для различных типов соединения
На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.
Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.
Немного теории
Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.
Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.
Правильная «распиновка»
Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.
Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.
Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.
Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды,с одинаковой распиновкой на обоих концах.
На рисунке показано цветовое расположение проводов по стандарту TIA-568A
Цветовое расположение жил в коннекторе, по стандарту TIA-568B
Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А , другой должен соответствовать стандарту B.
Схема обжима витой пары crossover (с перекрещиванием), выглядит следующим образом:
Правильное подключение 2 парного кабеля
Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.
Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.
Инструмент для работы
Вам понадобится:
- Кабель необходимого стандарта.
- Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
- Специальные клещи.
- Устройство для снятия изоляции.
- Тестер витой пары.
Так может выглядеть необходимый инструмент
Один из вариантов тестера для проверки правильности соединения жил.
Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».
Пошаговая инструкция по обжиму сетевого кабеля
- Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
- После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
- Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
- Очень удобно делать обрезку приспособлением для снятия изоляции.
- После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
- После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
- После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.
Обжим коннектора с помощью отвертки и других подручных средств
Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.
- Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
- Бокорезами обрежьте лишнее.
- Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
- Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.
Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.
systech.ru
Распиновка витой пары — правильное изготовление патч-корда
Распиновка витой пары — правильный обжим патч-корда
Распиновка витой пары — не зависимо от того, что вы собрались подключать. Либо домашний кинотеатр к маршрутизатору или соединить все ПК в одну сеть, все это сделать без определенных знаний не получится. В этой статье мы расскажем, что представляет из себя «витая пара», как правильно выполнить обжим и распиновку проводников соединителя для всевозможных устройств. Также будет обзор нужного инструмента для выполнения таких работ, и как выйти из положения, когда не оказалось под рукой такого инструмента.
Несколько слов о теории
Витая пара — это специальный стандарт сетевого кабеля выполненный в виде двух свитых с определенным шагом между собой изолированных провода. Кроме этого, для построения различных типов компьютерных сетей существуют кабели с экранирующей оплеткой либо без нее. Исходя из требований подключаемого оборудования и учитывая необходимую скорость передачи информации, применяют соединители двух стандартов — с двумя парами и с четырьмя парами проводников.
Скорость пропускания данных «витой пары» обусловливается количеством и площадью сечения жил, при этом большое значение имеет сама структура проводника. То есть, материал из которого они сделаны. Соединитель имеющий четыре пары проводов, как правило применяется в сетях требующих большой скорости передачи информации.
Корректная «распиновка»
Грамотная распиновка витой пары для организации двух приборов в одну сетевую цепь, выполняется с помощью провода (патч-корд) нужной длинны. На концах этого провода установлены специальные разъемы RJ45. Чтобы компьютерная сеть работала корректно, нужно выполнить правильную распиновку проводников в коннекторе. Использование разъемов RJ45 дает возможность изготовить патч-корд с высоким качеством соединения проводов, без метода пайки.
Интернет-кабель с разъемами RL45 на концах состоит из восьми контактов и является стандартизированным сетевым интерфейсом. Соединение проводников с коннекторами выполняется согласно утвержденных стандартов: TIA-568A и TIA-568B.
В большинстве случаев для организации сети на 100 Мбит пропускной способности используется провод состоящий из восьми жил. Но вполне возможно применение и четырех-жильного кабеля. Далее рассмотрим как правильно делается распиновка витой пары из восьми жил и ее обжим.
Чтобы объединить компьютер с маршрутизатором для этого применяют кабель витой пары собранный по прямой схеме обжима. Это означает, что патч-корд должен быть с идентичной распайкой коннекторов на двух концах.
Здесь обозначено размещение проводов по цветовому признаку, согласно стандарту TIA-568A
Размещение жил проводников в разъеме по цвету — стандарт TIA-568B
Для объединения в домашнюю сеть два компьютера, для этого нужно применить провода, пары которого выполнены с перекрестием. Следовательно: контактный пин в каждой паре коннекторов на конце провода меняются местами. Тем самым получится, один разъем будет выполнен по стандарту А , другой по стандарту B.
Наглядная схема выполнения обжима витой пары с перекрещиванием:
Как следует подключать двух-парный кабель
Соединительный кабель, в составе которого находится две пары проводов, как правило применяют для подключения между маршрутизатором расположенным в подъезде и абонентским оборудованием. В связи с этим, в большинстве случаев, для подключения применяется прямая распиновка витой пары. Так как в этом варианте оба коннектора подсоединяются по одному из указанных выше стандартов.
Прямая схема обжима коммутационного шнура на четыре провода
В случае необходимости изготовления соединительного шнура, имеющего схему перекрестного подключения разъемов. То тогда вам всего навсего понадобится при подключении второго коннектора просто поменять пары местами.
Необходимый инструмент для выполнения работы
Для этого вам потребуется:
1. Провод нужного стандарта.
2. Коннекторы RJ45 2 шт.
3. Кримпер – инструмент для соединения проводов с разъемами
4. Клещи для снятия изоляции.
5. Кабельный тестер для проверки витой пары.
Наглядный пример необходимого инструмента
Тестер для проверки корректного соединения проводов.
Иногда возникает ситуация, когда срочно требуется изготовить коммутационный шнур, а под рукой не оказалось специализированного инструмента. В таком случае вы можете воспользоваться инструментом представленном на рисунке ниже. В конце данной статьи будут даны пояснения, как при помощи этих нехитрых инструментов выполнить распиновку витой пары в домашних условиях.
Подробное руководство как сделать обжим сетевого кабеля
1. Воспользуйтесь клещами для снятия изоляции с провода. Вставьте в них конец провода и слегка прижмите, так чтобы оголить часть провода в пределах 20 мм. Сделайте оборот клещей на 180 градусов, до появления надреза на изоляции.
2. Далее нужно убрать изоляцию и экранирующую фольгу, срезать одинарный металлический провод, а затем скомпоновать проводники для выполнения обжима. При этом строго придерживаетесь цветовой схеме.
3. На следующим шаге нужно укоротить проводники до нужной длинны. Чтобы точно определить необходимую длину, можно приложить к проводникам сам коннектор RJ45. При выполнении этой операции будьте внимательны! Если оставить концы длиннее чем требуется, то возникнет большая вероятность ненадежного крепления проводов в разъеме. А в случае коротких концов, то скорее всего они просто не достанут до контактов коннектора.
4. Прекрасно подойдет для укорачивания провода инструмент для снятия изоляции.
5. После укорачивания до нужной длины, нужно поместить проводники в коннектор до упора. При правильном размещении проводков, конкретно видны все торцевые стороны жилы в разъеме.
6. По окончанию этой операции, необходимо вставить коннектор RJ45 в кримпер для обжима, и прижать клещи до упора.
7. Если все сделано правильно, контакты в в разъеме образуют капитальный контакт с проводами. На другом конце соединительного шнура нужно выполнить точно такую же операцию. Точность распиновки нужно протестировать тестером.
Как сделать обжим разъема при помощи отвертки
В случае отсутствия у вас специализированного инструмента, то можно обойтись подручными средствами. Как один из вариантов крепления коннекторов — это обыкновенные бокорезы, нож либо отвертка.
1. Ножом нужно снять с провода около 20 мм изоляционной оболочки, экранирующий слой, также необходимо обрезать стальной проводок.
2. Все лишнее нужно удалить бокорезами.
3. Расположите проводники в нужной последовательности, а затем поместите их в разъем до упора.
4. Берете плоскую отвертку и с силой давите на каждый контакт коннектора таким образом, чтобы он рассек изоляцию и соединился с жилой провода. Хотя такой вариант изготовления коммутационного шнура не очень надежен и некрасиво может выглядеть, но в экстренных случаях им можно воспользоваться.
Как правильно обжимать без инструмента — видео
usilitelstabo.ru
Коннектор RJ 45 — распиновка по цветам, схема обжатия
Автор admin На чтение 3 мин. Просмотров 135 Опубликовано
Коннектор RJ 45 (Registered Jack), самый часто используемый разъем в мире, применяемый в устройстве любых локальных сетей, был разработан в 1975 году компанией «Bell Labs» с целью упрощения подключения сетевого оборудования.
Сегодня мы рассмотрим различные схемы обжатия патч-корда RG 45 по цветам на 4-х или 8-ми жильный сетевой кабель, расскажем какие бывают коннекторы.
Устройство патч-корда
По сути RJ 45 — это пластиковый колпачок в котором проделано 8 одинаковых каналов, разделенных между собой перегородками. Над каждым из каналов находятся так называемые ножи они выглядят, как два острых шипа, при опрессовки кабеля, обжимной механизм клещей с силой давит на ножи коннектора, те в свою очередь прорезают и фиксируют жилы кабеля.
Виды коннекторов
Стандартный коннектор. Обычный пластиковый коннектор выпускается под два типа кабеля: круглый и плоский. Как правило такой разъем предназначен для работы внутри помещения, так как отсутствует защитный резиновый или виниловый колпачок, что подразумевает попадание влаги.
Стандартный коннектор с защитным колпачком. Все тот же пластиковый разъем, но на основание которого надевается резиновая, виниловая или пластиковая накладка. Для дополнительной защиты и удобства загона жил коннектора можно использовать специальный уплотнитель.
Экранированный патч-корд. Такой разъем используется для обжатия экранированного FTP кабеля, что дополнительно защищает от различных помех и наводок. Для utp кабеля такой разъем вовсе необязателен.
Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля
Многих интересует вопрос — Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х — разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.
4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.
Обжим 4-х парного кабеля
Изначально существовало 2 схемы обжатия по стандарту EIA/TIA — 568 B и EIA/TIA — 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют «кросс» для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.
На видео: Обжим витой пары 4 и 8 жил.
Обжим 2-х парного кабеля
Для обжатия 2-х парного кабеля используются первые три канала и шестой из любой схемы EIA/TIA — 568 B или EIA/TIA — 568 А.
Обжим 4-х парного кабеля на два компьютера
Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень удобно особенно когда прокладка дополнительного кабеля затруднена по различным причинам.
bezopasnik.info
