Схема печки ваз 2114 - Всё об автомобилях Лада ВАЗ

Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115

Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:
1 – монтажный блок;
2 – выключатель зажигания;
3 – реле разгрузки выключателя зажигания;
4 – переключатель электродвигателя отопителя;
5 – дополнительный резистор;
6 – электродвигатель отопителя;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
8 – элемент обогрева заднего стекла;
К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2.
Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя
Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200
Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Где находится реле печки в автомобиле ВАЗ-2114

Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.

Как работает печка ВАЗ-2114

Печное оборудование, встроенное в ВАЗ-2114, функционирует по следующему принципу. При повороте краника отопителя водитель приводит в действие подачу охлаждающей жидкости или тосола. Нагретый до 90 градусов антифриз подбирается к радиатору, осталось определить режим вращения вентилятора – здесь водителю предлагается на выбор сразу 3 формата.

После выставления нужного положения заслонок воздушный поток поступает в салон ВАЗ-2114, а также обдувает лобовое стекло и ноги. Без адекватной работы вентилятора ни о каком обогреве не может быть и речи.

Теплый воздух будет направляться в салон слишком медленно, что в условиях российских суровых зим для водителя и пассажиров автомобиля практически неощутимо.

Причины неисправности печки ВАЗ-2114

ОтопительВАЗ-2114 не работает, если неисправен хотя бы один компонент единого механизма:

  1. Практически отсутствует контакт в монтажном корпусе, например, окислились детали. Возможно зажим контакта, осуществляющий питание узла, недостаточно плотно прилегает. Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты.
  2. Неисправно реле зажигания, если печь, то включается, то не включается. Кроме замены приспособления придумать больше ничего нельзя. Прежде чем заниматься заменой, следует внимательно изучить схему обустройства реле, для удобства она представлена на фото ниже.
  3. Как видите, в схему входят несколько основных деталей: магнит, работающий от электричества, якорь, пружина, контакты и обмотки. Электромагнит также имеет 2 составляющие: одна катушка фиксирует корпус к выводу управления, вторая втягивающая проводит соединение с контактом электродвигателя и управляющей клеммой.
  4. Если теплый воздух быстро прогревает салон ВАЗ-2114 только в третьем положении заслонок, значит в плохом функциональном состоянии резистор.
  5. Не работает переключатель – вентилятор функционирует в своем, известном только для него режиме, а не тогда, когда нужно водителю ВАЗ-2114.
  6. Барахлит двигатель – питание вроде бы поступает, но печка все равно не обогревает. Здесь возможно сразу 3 варианта поломки: сгорел мотор, нет контакта на вентиляторе или залипли щеточные устройства двигателя.

Как проверить исправность реле печки ВАЗ-2114

Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.

Для проверки приспособления произведите следующие действия:

  1. Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
  2. Измерьте оборудованием значения сопротивления.
  3. Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
  4. Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
  5. Если сопротивление отсутствует, значит реле действительно вышло из строя.

Как заменить реле печки ВАЗ-2114 своими руками

Регулятор зажигания, расположенный в ВАЗ-2114 прямо под панелью приборов, невозможно отремонтировать, его можно только заменить. Работа по демонтажу старой детали и установке новой не требует специальных знаний, поэтому следуйте пошаговой инструкции, предложенной специалистами, и вскоре монтаж будет успешно завершен:

  1. Выключите батарею из сети, изъяв клемму, подключенную к минусу.
  2. При помощи отвертки со шлицевым наконечником выкрутите 4 самореза, находящихся на кожухе рулевой колонки. После этого снять компонент не составит особого труда.
  3. Крестовая отвертка позволит выкрутить еще один саморез, удерживающий нижнюю часть корпуса.
  4. При отсутствии крепежей снимите защитный корпус с рулевой колодки.
  5. Внизу присутствует колодка, где вместе с проводкой расположен жгут, к ним и подведено реле печки ВАЗ-2114.
  6. Отключите регулировщик от колодки, аккуратно вытащите и поставьте новую деталь.
  7. Соберите конструкцию воедино, вернув крепежи на прежнее место. Проверьте, как теперь работает отопитель, и поступает ли в салон машины прогретый воздух.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру).

В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Источники: http://galantmotors.ru/document/shema/2114/2114_scheme_otopitel.php, http://ladaautos.ru/vaz-2114/gde-naxoditsya-rele-pechki-v-avtomobile-vaz-2114.html, http://fb.ru/article/300957/sistema-otopleniya-vaz—opisanie-osobennosti-i-neispravnosti

ladafakt.ru

Ремонт и обслуживание, а так же устройство и схема печки ваз 2114

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Причины неисправности печки ВАЗ 2114

  1. Потекла печка на ВАЗ 2114. В данной ситуации дешевле и проще приобрести новый радиатор. Не смотря на то, что пробоина может быть небольших размеров, радиатор уже не сможет в полной мере выполнять свой функционал, полностью соответствовать предъявленным характеристикам. Конечно, в случае обращения за квалифицированной помощью в специализированный сервис, неисправность обязательно устранят, но это не решение проблемы, т.к. пройдет короткий промежуток времени и дефект вновь проявиться, учитывая то, что сумма ремонта не такая уж и маленькая.
  2. Радиатор ВАЗ 2114 забился. В данной ситуации есть шанс дать радиатору новую жизнь, при проведении правильного ремонта. Но прежде чем ремонтировать его необходимо снять. Очистку можно сделать, используя KARCHER, либо при помощи продувания сжатым воздухом. Но этот процесс необходимо проводить очень аккуратно, т.к. радиатор может не выдержать большого давления и в результате просто сломается. И тогда точно придется приобретать новый, на замену.
  3. Поломка моторчика. Эта проблема возникает в результате повреждения предохранителя. Решить данную проблему достаточно легко, вышедший из строя предохранитель просто, необходимо заменить. Но возможно этого не достаточно для решения данной проблемы. Возникает вопрос, по какой причине сгорел предохранитель? Скорее всего, в проводке случилось короткое замыкание, для предотвращения повторной ситуации, лучшим решением будет так называемый «прозвон» всей цепи, для выявления недостатка системы и последующего устранения. Иначе при плохом развитии событий, может произойти короткое замыкание, с негативными последствиями.

На моделях ВАЗ 2114 предохранитель класса F7, имеет силу тока 30А. Он отвечает дополнительно за цепи прикуривателя, встроенной подсветки на бардачок, обогрев заднего стекла. Если причина неисправности кроется в предохранителе, это можно определить на ранних стадиях.

Если причина не в предохранителе, убедитесь, что на вентилятор поступает напряжение, для проверки используйте «мультиметр». Или причина в приходящих проводах выдающих слабый контакт.

  1. Слабый контакт внутри монтажного блока.  Это достаточно распространенный недостаток данных моделей. В блоке обязательно необходимо проверить все имеющиеся контакты, есть вероятность окисления или некачественного присоединения, в итоге цепь обрывается, что негативно влияет на процесс работы вентилятора.
  2. Вода в реле зажигания. Радиатор начинает работать при прогретой автомашине, это напрямую связано с испарением в реле воды, только после этого реле работает.
  3. Салон ВАЗ 2114 плохо обогревается. Не смотря на то, что печка 2114 по первым признакам подает в салон теплый воздух, двигатель также разогрет до 90 градусов, тем не менее воздух в салоне недостаточно прогрет. Здесь необходимо с пассажирской стороны открутить боковую сторону торпеды, и проверить идущие от печки два шланга, если они холодные, то причина в их засорении. Достаточно при помощи нехитрых манипуляций их прочистить.

Советы по выбору радиатора

Давайте разберем основные нюансы при выборе печки на ВАЗ 2114. Как известно устройство отопителя ВАЗ 2114 заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. Естественно характеристики б/у радиатора абсолютно ни куда не годятся, причина очевидна, через пару месяцев придется опять менять радиатор, одним словом вы выбросите деньги на ветер. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство.

Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, т.к. соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ 2114, нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы.

Схема печки ВАЗ 2114

На схеме наглядно просматривается  устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1)  на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Как провести работы по замене печки ВАЗ 2114 (замена радиатора)

Отопление ВАЗ 2114  заменяется следующим образом, для начала необходимо жидкость охлаждения слить из системы, только после этой нехитрой манипуляции снимается панель (приборная), чтобы беспрепятственно добраться до радиатора. Для экономии времени работы, возможно, отсоединить только часть панели, в области бардачка и консоли. Лучше эту процедуру проводить вдвоем, чтобы один человек панель нужным образом оттягивал, а второй снимал радиатор. Но есть еще один метод, крепление панели удалить с двух сторон, и затем провести процедуру ослабления кронштейнов. В результате беспрепятственно можно менять печь ВАЗ 2114 на новую. Но не забывайте предварительно провода отсоединить. Дальнейшим шагом будет удаление гаек осуществляющих функцию крепления радиатора к корпусу, и дальнейшее ослабление хомутов, с помощью которых обеспечивается крепление патрубков. Вот и все, дальнейшая замена осуществляется в обратном порядке.



Ремонт печки ВАЗ 2114

Для осуществления ремонта печки необходимо ее снять и затем провести необходимую регулировку.





Схема печки ВАЗ 2114

Схема печки ВАЗ 2114















  • Прежде чем снять отопитель (1), обязательно снимите провод идущий на «массу», и охлаждающую жидкость необходимо заранее слить.
  • Аккуратно снимаем приборную панель, и осторожными движениями отсоединяем воздуховод (19) именно по нему воздух поступает в салон автомобиля.
  • Следующим шагом работы, будет проведение ревизии электрической системы: проверка проводов резистора (18), вентилятора, электрического двигателя (2), шлангов крана отводящего (13 и подводящего (12).
  • На щитке последовательно снимаются 2 гайки закрепляющие кран.
  • Аккуратно убирается уплотнитель с труб крана.
  • Убираются гайки закрепляющие печь к корпусу.
  • В результате отопительный прибор можно снять.
  • После проведения необходимой регулировки, установка осуществляется по тому же методу но в обратном порядке.

Меняем фильтр салона ваз 2114

Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля – очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка (пластиковая). После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места.

Вывод

Процедура замены печки ВАЗ 2114 довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации.

После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения.

По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка.

При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите.

Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу.

nadomkrat.ru

Схема и устройство печки ВАЗ-2114

Обладатели отечественных транспортных средств, например, таких как ВАЗ 2114, периодически сталкиваются с проблемой, которая появляется в зимний период — отопитель перестаёт функционировать должным образом. Проблемы могут повлиять на то, что из печки перестанет идти тёплый воздух или вовсе автомобилист не сможет включить отопительный агрегат. Поэтому в такой ситуации, когда лобовое стекло транспортного средства покрывает слой плотного ледяного «покрывала», которое препятствует нормальному обзору, автомобилист должен знать, как правильно действовать в такой момент. Ввиду этого при возникновении проблем с отопителем предварительно следует разобраться в устройстве системы, знать схему агрегата, что поможет найти причину неисправности.

Решение проблем с неисправной печкой, устройство агрегата

Если автомобилист желает разобраться непосредственно с устройством отопителя, он должен знать, как выглядит схема печки ВАЗ-2114. Для активной работы отопителя необходимо только несколько важных деталей, в частности вентиляционный движок, резистор дополнительного сопротивления и тумблер, посредством которого можно переключить скорости агрегата.

Ввиду того что автомобилист столкнулся с неисправностью системы, он должен первоочерёдно провести диагностику работоспособности отопительного устройства, при этом установив переключатель в первое положение, затем постепенно переместить его во второй и третий режимы скорости. Посредством рычага можно отрегулировать направление воздушного потока, при этом последнее положение поможет урегулировать выбор температуры воздуха.

Поэтому, если агрегат не реагирует на действия автовладельца, вероятнее всего, перестал функционировать должным образом вентилятор. По-видимому, он просто перестал включаться. Однако, если радиатор всё-таки проявляет себя хотя бы на некоторых скоростях, проблема может быть связана с добавочным резистором. В такой ситуации не будет лишним проверить печку ВАЗ-2114, в которой может быть неактивным переключатель.

В том случае, если автовладелец не знает, как устроена печка на ВАЗ-2114, а вентилятор отопителя функционирует на полной мощности, при этом переключатель температуры установлен на максимум (силовой агрегат автомобиля также хорошо прогрет), а из печки идёт только холодный поток воздуха, придётся разобраться с радиатором печки, который, по всей вероятности, сильно засорён.

Устройство печки на автомобиле ВАЗ-2114

Схема подключения печки ВАЗ-2114 должна быть известна абсолютно всем, кто пришёл к выводу, что необходима замена отопителя. Для того чтобы всё сделать максимально правильно, не следует забывать о необходимости отсоединить провод «массы», в противном случае аккумулятор не потерпит подобного обращения. Вместе с тем необходимо в обязательном порядке слить тосол с системы охлаждения силового агрегата.

Схема отопителя ВАЗ-2114 такова, что для замены конструкции придётся демонтировать приборную панель вместе с облицовкой туннеля напольного покрытия. После этого необходимо будет с предельной осторожностью отсоединить воздуховод, посредством которого подаётся в салон тёплый поток воздуха.

Чтобы отопление начало функционировать должным образом, автомобилист должен совершить подобные манипуляции с электрическими проводами, которые соединены с резистором, электрическим силовым агрегатом вентилятора, а также с двумя шлангами краника (с подводящим и отводящим).

После этого необходимо снять обе гайки, посредством которых крепится краник к щитку передка. Демонтаж уплотнителя, который находится на трубках краника, позволит аккуратно убрать четыре гайки, крепящие отопительный агрегат к кузову автомобиля.

Если автомобилист понимает устройство печки в автомобиле ВАЗ-2114, он сможет аккуратно убрать прежнее нагревательное приспособление и на освободившееся место установить новый агрегат в том порядке, который противоположен его демонтажу. Важно помнить о том, что в конце процедуры необходимо всё проверить и отрегулировать.

Знание устройства печки на ВАЗ-2114, позволяющее самостоятельно заменить радиатор отопителя

Конструкция печки ВАЗ-2114 такова, что для начала любых работ с системой придётся изначально слить с системы охлаждения весь тосол, демонтировать приборную панель и только после этого приступить к выполнению ремонтных работ.

Для замены радиатора автомобилисту понадобится несколько часов свободного времени, при этом продолжить процесс следует со снятия пары шлангов, идущих к патрубкам краника.

Упростить задачу поможет максимальное ослабление хомутов. Автовладельцу придётся избавиться в подкапотном пространстве от шлангов, которые идут к патрубкам краника. После этого можно будет убрать все гайки, удерживающие радиатор. Демонтаж краника со щитка позволит избавиться от держателя тяги и самого приспособления (непосредственно конструкции тяги).

Продолжить процесс поможет снятие чехла, расположенного на ручках переключения передач. Автовладелец сможет избавить авто от облицовки из пластмассы, прикрывающей пространство под ручником. После этого следует открутить и демонтировать накладку пола, находящуюся в пространстве между креслами. Отсоединение от системы отопления салонного воздухоотвода поможет достать агрегат и разъединить соединительные элементы между электромоторчиком печки и резистором.

Для того чтобы демонтировать отопитель, придётся лишь открутить пару болтов. После замены основного приспособления все снятые детали следует установить в соответствующие места в обратном порядке.

Заключение

В вышеприведённом материале рассмотрена схема отопителя в автомобиле ВАЗ-2114, знание основных и вспомогательных агрегатов поможет даже малоопытному автомобилисту самостоятельно разобраться с любой неисправностью нагревательного приспособления. Схема устройства помогает без больших трудозатрат и средств заменить как радиатор печки, так и сам отопитель.

remam.ru

Схема отопления ваз 2114 - Всё об автомобилях Лада ВАЗ

Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115

Схема управления отопителем (печкой) на ВАЗ-2113, 2114 и 2115

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:
1 – монтажный блок;
2 – выключатель зажигания;
3 – реле разгрузки выключателя зажигания;
4 – переключатель электродвигателя отопителя;
5 – дополнительный резистор;
6 – электродвигатель отопителя;
7 – выключатель обогрева заднего стекла с контрольной лампой включения;
8 – элемент обогрева заднего стекла;
К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя лада самара 2.
Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).
Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель ваз 2114 ваз 2115 с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Данные для проверки электродвигателя
Частота вращения вала при нагрузке электродвигателя ваз 2113 крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин-1 4100±200
Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более 14

Принцип работы и устройство отопительной системы ВАЗ-2115

Если в автомобиле не работает отопитель, особенно в холодное время года, есть вероятность остаться без средства передвижения, так как в холода в салоне машины можно просто-напросто замёрзнуть. В сильные морозы очень трудно отчистить лобовое стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции техобслуживания, возможно, добраться не удастся.

Но чаще всего, если известны принцип работы, схема и устройство печки ВАЗ-2115, можно решить проблему прямо на месте самостоятельно.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

  • Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
  • Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
  • Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
  • Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Схема подключения отопительной системы ВАЗ

  1. Монтажный блок.
  2. Зажигание.
  3. Разгрузочное реле зажигания.
  4. Переключатель двигателя печки.
  5. Добавочный резистор.
  6. Мотор печки.
  7. Кнопка управления печкой.
  8. Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

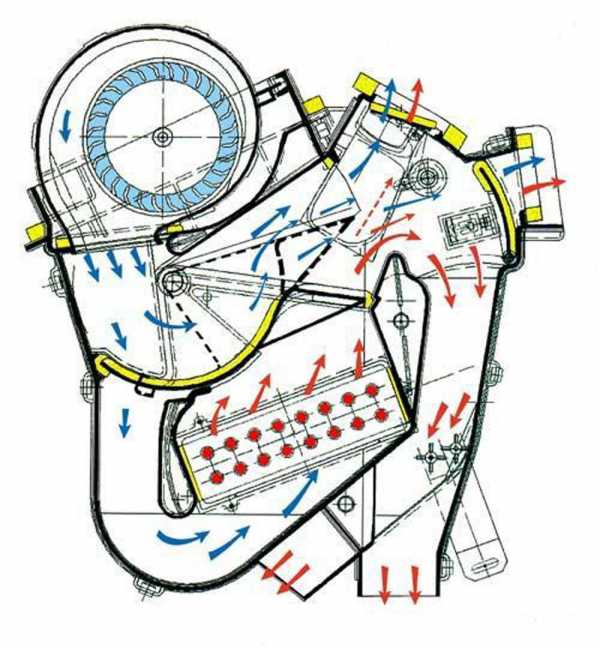

Схема работы отопителя

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Заслонка, распределяющая потоки воздуха к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
  4. Заслонка, управляющая печкой.
  5. Радиатор.
  6. Обдув ног водителя.
  7. Внутренний воздуховод.

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом.

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум. а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона: Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него. Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления. Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру). В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам. Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру. Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Источники: http://galantmotors.ru/document/shema/2114/2114_scheme_otopitel.php, http://remam.ru/vozdsys/shema-i-ustrojstvo-pechki-vaz-2115.html, http://fb.ru/article/300957/sistema-otopleniya-vaz—opisanie-osobennosti-i-neispravnosti

ladafakt.ru

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них - система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона:

Она одинаковая для всех моделей семейства «Лада Самара», в том числе для ВАЗ-2114. Так, в устройство системы входят следующие элементы (расшифровка схемы):
  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него.

Также в конструкцию входит краник печки и сам теплообменник. Последний работает вместе с моторедуктором.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления.

Конечно, температура двигателя при этом существенно падает. Поэтому в сильные морозы автомобилисты закрывают полость сот основного радиатора, чтобы мотор не был сильно холодным. Наиболее оптимальный режим его работы – 80-90 градусов Цельсия. При включении печки данный показатель падает сразу на 10-15 процентов. Однако не будем зацикливаться на принципе работы и рассмотрим основные неисправности системы отопления ВАЗ-2114.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру).

В этом случае специалисты констатируют неисправность работы заслонок либо сбои в работе самого блока управления. Также диагностируют датчик температуры. Он находится рядом с плафоном управления светом на потолке. Несколько раз покрутите положение рычага. Нагрев воздуха должен меняться тактильно. Если температура меняется только при крайнем положении датчика, элемент подлежит замене.

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.

Как в данном случае ремонтируется система отопления ВАЗ-2114? Инжектор или карбюратор это, не имеет значения. Ввиду сложной конструкции моторедуктор меняется целиком. Для этого требуется полностью разобрать «жабо» передней панели. Далее при помощи крестовой отвертки откручиваются три самореза на блоке печки, вытягиваются провода и вынимается старый моторедуктор. Новый подключается аналогичным образом. Проверьте, как работает система отопления салона ВАЗ-2114. Воздух должен менять свою температуру при переходе рычага на блоке из холодного в горячий режим и наоборот.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам.

Далее устанавливается новый гофрированный шланг (с завода здесь идут просто пластиковые трубки). Дополнительно обрабатываем места соединений теплоизоляционным материалом «Сплэн». Все щели между верхней и нижней частью панели тоже оклеиваются им. Далее следует доработать заслонку печки, что направляет поток в нужную зону. Часто она плохо прижимается к корпусу. Из-за этого большой процент горячего воздуха просто теряется в панели и «гуляет» в щелях. Итак, извлекаем заслонку и снимаем старый заводской уплотнитель желтого цвета. Заделываем все щели моделином. Вместо губки клеим «Битопласт». Желательно нанести его в несколько слоев.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру.

Диаметр должен составлять 4 сантиметра. Таким образом, воздух будет четко направляться на ноги, без утечек. Что касается обдува лобового стекла, он дорабатывается аналогично. Дополнительно владельцы заполняют лишние полости монтажной пеной, дабы устранить скрип панели при движении (данная проблема преследует «Самару» еще с первого поколения). Судя по отзывам, этот способ работает.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

fb.ru

Не работает вентилятор печки ВАЗ 2114 причины.

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.



Схема вентилятора печки ВАЗ 2114, 2115, 2113.











И так, вот список всех составляющих схемы:



  1. Монтажный блок (он же блок предохранителей).
  2. Замок зажигания.
  3. Реле разгрузки замка зажигания.
  4. Переключатель скоростей вентилятора печки.
  5. Дополнительные резисторы.
  6. Мотор печки.
  7. Выключатель обогрева заднего стекла с контрольной лампой.
  8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.



Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.



Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:



  • механические
  • электрические

Рассмотрим их более подробно.



Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.



В первую очередь к механическим причинам относится засорение воздуховода.







Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.



Проблемы вентилятора печки с электрической части.



В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.



Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.



Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки.  Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.



Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.



Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

www.vaz-zona.ru

Патрубки печки ВАЗ 2114: особенности и основные проблемы

Порой владельцам автомашин ваз приходиться сталкиваться с такой проблемой, как неполадки автомобильной печки. При этом, очень часто происходит так, что патрубки печки ваз 2114 внутри салона остаются совершенно холодными даже при разогретом автомобиле, что явно свидетельствует о неполадках в циркуляции ОЖ.

Патрубки ОЖ ваз 2114

Основные причины неисправности

[flat_ab]

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

  1. Износ либо повреждение патрубков.
  2. Неправильное подключение патрубков.
  3. Поломка крана печки.
  4. Поломка радиатора.

Износ патрубков печки

Первая из этих причин — износ патрубков — может происходить по естественным причинам в ходе работы, поскольку химические вещества, входящие в состав охлаждающих жидкостей, оказывают разъедающее действие, которое дополняется влиянием высокой температуры.

Кроме этого, шланги печки ваз 2114 можно легко повредить, чрезмерно затянув на них хомуты. При возникновении подобных повреждений происходит утечка жидкости из системы.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

Патрубок печки в салоне ваз 2114

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

  • происходит постоянное падение уровня жидкости;
  • в салоне появился специфический запах;
  • под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Если наблюдается хотя-бы один из этих признаков, то следует провести срочную диагностику патрубков и их замену.

Затягивание хомутов на патрубках следует выполнять со средним усилием. Чрезмерная затяжка может привести к их повреждению.

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Кран печки ваз 2114

Вся замена крана выполняется в следующем порядке:

  • установить авто на яму и зафиксировать;
  • открутить пробку-болт, слить ОЖ;
  • при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
  • найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
  • при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
  • со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
  • установить на прежнее место новый (аналогичный) кран;
  • выполнить сборку в такой же последовательности, но в обратном порядке.

Перед тем, как отсоединять патрубки (особенно расположенные в салоне), следует подстелить под них тряпочку на случай вытекания охлаждающей жидкости.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Стоит отметить, что расположенные внутри салона патрубки сильно различаются по своей длине, поэтому перепутать их расположение крайне затруднительно.

Замена радиатора

Порой к неправильной работе отопителя приводит засорение либо повреждение радиатора. Если такое случилось, то следует выполнить его замену на новый, аналогичный.

Радиатор печки ваз 2114

Производится она следующим образом (без демонтажа панели):

  1. Автомобиль поставить на яму и слить ОЖ (также, как при замене крана).
  2. Для скорейшего и более полного слива ОЖ свинтить крышку расширительного бачка.
  3. После слива закрутить пробку-болт на место.
  4. Из салона закрыть кран, переведя его рычажок в левое положение.
  5. Отодвинуть сиденье пассажира назад до максимума.
  6. Снять заглушку в центре панели и выкрутить саморез под ней.
  7. Выкрутить 4 самореза, фиксирующих левую крышку панели.
  8. Выкрутить 6 саморезов (по 3 сверху и снизу) на кожухе рулевой колонки, после чего демонтировать кожух.
  9. Отключить разъемы магнитолы и прикуривателя.
  10. Демонтировать пластиковые накладки на рычагах настройки печки.
  11. Выкрутить пару саморезов в верхней части центральной консоли, после чего снять последнюю.
  12. Выкрутить крепежные болты разъема диагностики.
  13. Отсоединить все оставшиеся электрические разъемы в консоли.
  14. Полностью снять консоль.
  15. Выкрутить саморезы, крепящие базу панели к кузову.
  16. Выкрутить 4 шурупа, крепящих панель с боку.
  17. Выкрутить саморезы панели по центру.
  18. Демонтировать ЭБУ.
  19. Приподнять и зафиксировать панель.
  20. Ослабить хомуты патрубков и снять их.
  21. Слить вытекающую жидкость.
  22. Открутить болты, фиксирующие радиатор (4 штуки).
  23. Демонтировать старый радиатор.
  24. Установить новый радиатор.

Обратная сборка осуществляется в такой же последовательности, но в обратном порядке.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:


vazremont.com

Отправить ответ

avatar
  Подписаться
Уведомление о
