Как устроено компактное зарядное устройство на 5В 1А. Какие схемотехнические решения применены в его конструкции. Какие недостатки имеет данное устройство с точки зрения надежности и безопасности. На что обратить внимание при выборе компактной зарядки.
Общее описание компактного зарядного устройства на 5В 1А
Компактные зарядные устройства с выходным напряжением 5В и током до 1А пользуются большой популярностью для зарядки смартфонов и других мобильных гаджетов. Однако их миниатюрные размеры часто достигаются за счет упрощения схемы и экономии на компонентах, что негативно сказывается на надежности и безопасности. Рассмотрим устройство типичного бюджетного зарядного устройства в компактном корпусе.
Конструкция и основные компоненты
Типичное компактное зарядное устройство на 5В 1А имеет следующую конструкцию:
- Пластиковый корпус размерами около 65х34х14 мм
- Сетевая вилка, встроенная в корпус
- Печатная плата с электронными компонентами
- Выходной разъем USB типа A
Основные электронные компоненты, применяемые в схеме:
- Входной выпрямительный диод
- Силовой транзистор (обычно биполярный типа MJE13001)
- Импульсный трансформатор
- Выходной выпрямительный диод
- Выходной фильтрующий конденсатор
- Микросхема обратной связи (чаще всего оптрон)
Принцип работы схемы
Схема работает по принципу обратноходового преобразователя:
- Сетевое напряжение выпрямляется входным диодом
- Силовой транзистор коммутирует ток через первичную обмотку трансформатора
- Во вторичной обмотке формируются импульсы напряжения, которые выпрямляются и фильтруются
- Обратная связь по выходному напряжению через оптрон управляет силовым транзистором
Анализ схемотехнических решений
Рассмотрим основные схемотехнические решения, применяемые в компактных зарядных устройствах, и их влияние на характеристики:
Однополупериодный входной выпрямитель
Применение однополупериодного выпрямителя вместо мостового позволяет сэкономить на трех диодах. Однако это приводит к следующим негативным последствиям:
- Повышенные пульсации входного напряжения
- Меньший КПД преобразования
- Повышенный нагрев компонентов
Малая емкость входного конденсатора
Емкость входного конденсатора часто составляет всего 2,2-4,7 мкФ при напряжении 400В. Этого недостаточно для качественного сглаживания пульсаций, что приводит к:
- Нестабильной работе преобразователя
- Повышенным пульсациям выходного напряжения
- Сокращению срока службы конденсатора
Отсутствие входного предохранителя
Многие производители экономят на установке плавкого предохранителя на входе. Это создает риск возгорания устройства при пробое компонентов.
Упрощенная схема преобразователя
- Низкой надежности
- Невысокому КПД
- Отсутствию защиты от перегрузки и короткого замыкания
Проблемы надежности и безопасности
Анализ конструкции компактных зарядных устройств позволяет выявить следующие потенциальные проблемы надежности и безопасности:
- Риск отрыва сетевой вилки из-за слабого крепления
- Возможность перегрева и возгорания при отсутствии защиты от перегрузки
- Низкое качество пайки и монтажа компонентов
- Использование низкокачественных электролитических конденсаторов
- Отсутствие гальванической развязки выхода от сети в некоторых моделях
Рекомендации по выбору компактного зарядного устройства
При выборе компактного зарядного устройства следует обратить внимание на следующие моменты:
- Наличие сертификатов безопасности (CE, RoHS и др.)
- Репутацию производителя
- Вес устройства (более тяжелые обычно качественнее)
- Наличие защиты от перегрузки и короткого замыкания
- Стабильность выходного напряжения под нагрузкой
Заключение
Компактные зарядные устройства на 5В 1А отличаются простотой конструкции и низкой стоимостью. Однако их надежность и безопасность часто оставляют желать лучшего. При выборе таких устройств следует отдавать предпочтение продукции проверенных производителей и моделям с сертификатами безопасности. Для ответственных применений рекомендуется использовать более качественные зарядные устройства известных брендов.
схемы импульсных сетевых адаптеров для зарядки телефонов
Схемы импульсных сетевых адаптеров для зарядки телефонов
Большинство современных сетевых зарядных устройств собрано по простейшей импульсной схеме, на одном высоковольтном транзисторе (рис. 1) по схеме блокинг-генератора.
Рис. 1
Простая импульсная схема блокинг-генератора
Подробнейшее описание принципа действия (с картинками) и расчета элементов схемы высоковольтного импульсного преобразователя (трансформатор, конденсаторы и пр.) можно прочитать, например, в «ТЕА152х Efficient Low Power Voltage supply» по ссылке http://www. nxp.com/acrobat/applicationnotes/AN00055.pdf (на английском). Переменное сетевое напряжение выпрямляется диодом VD1 (хотя иногда щедрые китайцы ставят целых четыре диода, по мостовой схеме), импульс тока при включении ограничивается резистором R1. Здесь желательно поставить резистор мощностью 0,25 Вт — тогда при перегрузке он сгорит, выполнив функцию предохранителя.
Преобразователь собран на транзисторе VT1 по классической обратноходовой схеме. Резистор R2 нужен для запуска генерации при подаче питания, в этой схеме он необязателен, но с ним преобразователь работает чуть стабильней. Генерации поддерживается благодаря конденсатору С1, включенному в цепь ПОС на обмотке частота генерации зависит от его емкости и параметров трансформатора. При отпирании транзистора напряжение на нижних по схеме выводах обмоток / и II отрицательное, на верхних — положительное, положительная полуволна через конденсатор С1 еще сильней открывает транзистор, амплитуда напряжения в обмотках возрастает… То есть транзистор лавинообразно открывается. Через некоторое время, по мере заряда конденсатора С1, базовый ток начинает уменьшаться, транзистор начинает закрываться, напряжение на верхнем по схеме выводе обмотки II начинает уменьшаться, через конденсатор С1 базовый ток еще сильней уменьшается, и транзистор лавинообразно закрывается. Резистор R3 необходим для ограничения базового тока при перегрузках схемы и выбросах в сети переменного тока.
В это же время амплитудой ЭДС самоиндукции через диод VD4 подзаряжается конденсатор СЗ — поэтому преобразователь и называется обратноходовым. Если поменять местами выводы обмотки III и подзаряжать конденсатор СЗ во время прямого хода, то резко возрастет нагрузка на транзистор во время прямого хода (он может даже сгореть из-за слишком большого тока), а во время обратного хода ЭДС самоиндукции окажется нерастраченной и выделится на коллекторном переходе транзистора — то есть он может сгореть от перенапряжения. Поэтому при изготовлении устройства нужно строго соблюдать фазировку всех обмоток (если перепутать выводы обмотки II — генератор просто не запустится, так как конденсатор С1 будет наоборот, срывать генерацию и стабилизировать схему).
Выходное напряжение устройства зависит от количества витков в обмотках II и III и от напряжения стабилизации стабилитрона VD3. Выходное напряжение равно напряжению стабилизации только в том случае, если количество витков в обмотках II и III одинаковое, в противном случае оно будет другое. Во время обратного хода конденсатор С2 подзаряжается через диод VD2, как только он зарядится до примерно -5 В, стабилитрон начнет пропускать ток, отрицательное напряжение на базе транзистора VT1 чуть уменьшит амплитуду импульсов на коллекторе, и выходное напряжение стабилизируется на некотором уровне. Точность стабилизации у этой схемы не очень высока — выходное напряжение гуляет в пределах 15…25% в зависимости от тока нагрузки и качества стабилитрона VD3.
Рис. 2
Электрическая схема более сложного
преобразователя
Для выпрямления входного напряжения используется диодный мостик VD1 и конденсатор , резистор должен быть мощностью не менее 0,5 Вт, иначе в момент включения, при зарядке конденсатора С1, он может сгореть. Емкость конденсатора С1 в микрофарадах должна равняться мощности устройства в ваттах.
Сам преобразователь собран по уже знакомой схеме на транзисторе VT1. В цепь эмиттера включен датчик тока на резисторе R4 — как только протекающий через транзистор ток станет столь большим, что падение напряжения на резисторе превысит 1,5 В (при указанном на схеме сопротивлении — 75 мА), через диод VD3 приоткроется транзистор VT2 и ограничит базовый ток транзистора VT1 так, чтобы его коллекторный ток не превышал указанные выше 75 мА. Несмотря на свою простоту, такая схема защиты довольно эффективна, и преобразователь получается практически вечный даже при коротких замыканиях в нагрузке.
Для защиты транзистора VT1 от выбросов ЭДС самоиндукции, в схему добавлена сглаживающая цепочка VD4-C5-R6. Диод VD4 обязательно должен быть высокочастотным — идеально BYV26C, чуть хуже — UF4004-UF4007 или 1 N4936, 1 N4937. Если нет таких диодов, цепочку вообще лучше не ставить!
Конденсатор С5 может быть любым, однако он должен выдерживать напряжение 250…350 В. Такую цепочку можно ставить во все аналогичные схемы (если ее там нет), в том числе и в схему по рис. 1 — она заметно уменьшит нагрев корпуса ключевого транзистора и значительно «продлит жизнь» всему преобразователю.
Стабилизация выходного напряжения осуществляется с помощью стабилитрона DA1, стоящего на выходе устройства, гальваническая развязка обеспечивается оптроном V01. Микросхему TL431 можно заменить любым маломощным стабилитроном, выходное напряжение равно его напряжению стабилизации плюс 1,5 В (падение напряжения на светодиоде оптрона V01)’, для защиты светодиода от перегрузок добавлен резистор R8 небольшого сопротивления. Как только выходное напряжение станет чуть выше положенного, через стабилитрон потечет ток, светодиод оптрона начнет светиться, его фототранзистор приоткроется, положительное напряжение с конденсатора С4 приоткроет транзистор VT2, который уменьшит амплитуду коллекторного тока транзистора VT1. Нестабильность выходного напряжения у этой схемы меньше, чем у предыдущей, и не превышает 10…20%, также, благодаря конденсатору С1, на выходе преобразователя практически отсутствует фон 50 Гц.
Трансформатор в этих схемах лучше использовать промышленный, от любого аналогичного устройства. Но его можно намотать и самому — для выходной мощности 5 Вт (1 А, 5 В) первичная обмотка должна содержать примерно 300 витков проводом диаметром 0,15 мм, обмотка II — 30 витков тем же проводом, обмотка III — 20 витков проводом диаметром 0,65 мм. Обмотку III нужно очень хорошо изолировать от двух первых, желательно намотать ее в отдельной секции (если есть). Сердечник — стандартный для таких трансформаторов, с диэлектрическим зазором 0,1 мм. В крайнем случае, можно использовать кольцо внешним диаметром примерно 20 мм.
Сетевые адаптеры схемы
radiohata.ru
Доработка зарядного устройства сотового телефона
Телефония
Главная Радиолюбителю Телефония
Автор предлагает варианты переделки зарядного устройства для сотового телефона в стабилизированный блок питания с регулируемым выходным напряжением или в источник стабильного тока, например, для зарядки аккумуляторов.
Одни из самых многочисленных электронных приборов, которые широко используются в быту, — несомненно, зарядные устройства (ЗУ) для сотовых телефонов. Некоторые из них можно доработать, улучшив параметры или расширив функциональные возможности. Например, превратить ЗУ в стабилизированный блок питания (БП) с регулируемым выходным напряжением или ЗУ со стабильным выходным током.
Это позволит питать от сети различную радиоаппаратуру или заряжать Li-Ion, Ni-Cd, Ni-MH аккумуляторы и батареи.
Значительная часть ЗУ для сотовых телефонов собрана на основе однотранзисторного ав-тогенераторного преобразователя напряжения. Один из вариантов схемы такого ЗУ на примере модели ACH-4E приведён на рис. 1. Там же показано, как превратить его в БП с регулируемым выходным напряжением. Обозначения штатных элементов приведены в соответствии с маркировкой на печатной плате.
Рис. 1. Один из вариантов схемы ЗУ на примере модели ACH-4E
Вновь введённые элементы и доработки выделены цветом.
В простых ЗУ, к которым относится дорабатываемое, зачастую применён однополупериодный выпрямитель сетевого напряжения, хотя на плате, в большинстве случаев, есть место для размещения диодного моста. Поэтому на первом этапе доработки установлены недостающие диоды, а резистор R1 с платы удалён (он установлен на месте диода D4) и припаян непосредственно к одному из штырей вилки XP1. Следует отметить, что встречаются ЗУ, в которых отсутствует и сглаживающий конденсатор С1. Если это так, необходимо установить конденсатор ёмкостью 2,2…4,7 мкФ на номинальное напряжение не менее 400 В. Затем конденсатор С5 заменяют другим с большей ёмкостью. В таком варианте доработки ЗУ показаны на рис. 2.
Рис. 2. Доработанное ЗУ
В оригинальном ЗУ в выходном выпрямителе применён диод 1N4937, который заменён диодом Шотки 1N5818, что позволило увеличить выходное напряжение. После такой доработки сняты зависимости выходного напряжения от тока нагрузки, которые показаны синим цветом на рис. 3. Амплитуда пульсаций выходного напряжения с ростом тока нагрузки увеличивается с 50 до 300 мВ. При токе нагрузки более 300 мА появляются пульсации частотой 100 Гц.
Рис. 3. Зависимости выходного напряжения от тока нагрузки
Зависимости показывают, что стабильность выходного напряжения в ЗУ невысока. Обусловлено это тем, что его стабилизация осуществляется косвенно контролем напряжения на обмотке II, а именно, за счёт выпрямления импульсов на обмотке II и подачи закрывающего напряжения через стабилитрон ZD (напряжение стабилизации 5,6…6,2 В) на базу транзистора Q1.
Для повышения стабильности выходного напряжения и возможности его регулировки на втором этапе доработки введена микросхема DA1 (параллельный стабилизатор напряжения). Управление преобразователем и обеспечение гальванической развязки реализованы с помощью транзисторной оптопары U1. Для подавления импульсных помех с частотой автогенератора дополнительно установлен фильтр L1C6C8. Резистор R9 удалён.
Выходное напряжение устанавливают переменным резистором R12. Когда напряжение на управляющем входе микросхемы DA1 (вывод1) превысит 2,5 В, ток через микросхему и, соответственно, через излучающий диод оптопары U1 резко возрастёт. Фототранзистор оптопары откроется, и на затвор базы транзистора Q1 поступит закрывающее напряжение с конденсатора С4. Это приведёт к тому, что скважность импульсов автогенератора уменьшится (или произойдёт срыв генерации). Выходное напряжение перестанет расти и начнёт плавно уменьшаться вследствие разрядки конденсаторов С5 и С8.
Когда напряжение на управляющем входе микросхемы станет менее 2,5 В ток через неё уменьшится и фототранзистор закроется. Скважность импульсов автогенератора возрастёт (или он начнёт работу), и выходное напряжение станет расти. Интервал выходного напряжения, который можно установить резистором R12, — 3,3…6 В. Напряжения менее 3,3 В с учётом падения на излучающем диоде оптопары оказывается недостаточно для нормальной работы микросхемы. Зависимости выходного напряжения (для разных значений) от тока нагрузки доработанного устройства показаны красным цветом на рис. 3. Амплитуда пульсаций выходного напряжения — 20…40 мВ.
Элементы (кроме переменного резистора) второго этапа доработки размещены на односторонней печатной плате из фольгированного стеклотекстолита толщиной 0,5…1 мм, её чертёж показан на рис. 4. Монтаж — со стороны печатных проводников. Можно при-менить постоянные резисторы МЛТ, С2-23, Р1-4, конденсаторы С6, С7 — керамические, С5 — оксидный импортный, он снят с материнской платы персонального компьютера, С8 — оксидный низкопрофильный импортный. Поскольку выходное напряжение приходится устанавливать нечасто, применён не переменный резистор, а подстроечный PVC6A (POC6AP). Это позволило установить его на задней стенке корпуса ЗУ. Дроссель L1 намотан в один слой проводом ПЭВ-2 0,4 на цилиндрическом ферритовом магнитопроводе диаметром 5 мм и длиной 20 мм (от дросселя ИИП компьютера). Можно применить оптопары серии РС817 и аналогичные. Плату с деталями (рис. 5) вставляют в свободное место ЗУ (частично над конденсатором С1), соединения проводят отрезками изолированного провода. Для подстроечного резистора в задней стенке ЗУ делают отверстие соответствующих размеров, в которое его вклеивают. После проверки устройства резистор R12 снабжают шкалой (рис. 6).
Рис. 4. Печатная плата и элеменеты на ней
Рис. 5. Плата с деталями
Рис. 6. Шкала на ЗУ
Второй вариант доработки ЗУ — введение в него стабилизатора(или ограничителя) тока. Это позволит заряжать Li-Ion или Ni-Cd, Ni-MH аккумуляторы и батареи, содержащие до четырёх аккумуляторов. Схема такой доработки показана на рис. 7. С помощью переключателя можно выбрать режимы работы: блок питания или один из двух режимов «ЗУ» с ограничением тока. Конденсатор 220 мкФ (С5) заменён конденсатором ёмкостью 470 мкФ, но на большее напряжение, поскольку в режимах «ЗУ» без нагрузки выходное напряжение может увеличиться до 6…8 В.
Рис. 7. Схема второго варианта доработки ЗУ
В режиме «БП» устройство работает в штатном режиме. При переходе в один из режимов «ЗУ» выходной ток протекает через резистор R10 (или R11). Когда напряжение на нём достигнет 1 В, часть тока начнёт ответвляться в излучающий диод оптопары U1, что приведёт к открыванию фототранзистора. Это приведёт к уменьшению выходного напряжения и стабилизации (ограничению) выходного тока Iвых. Его значение можно определить по приближённым формулам: Iвых = 1 /R10 или Iвых = 1/R11. Подборкой этих резисторов устанавливают желаемое значение тока. Полевой транзистор VT1 ограничивает ток через излучающий диод оптопары и тем самым защищает его от выхода из строя.
Большинство деталей размещают на односторонней печатной плате (рис. 8 и рис. 9) из фольгированного стеклотекстолита толщиной 0,5…1 мм. Полевой транзистор должен быть с начальным током стока не менее 25 мА. Переключатель — любой малогабаритный движковый на одно или два направления и три положения, например SK23D29G, его размещают на задней стенке ЗУ и снабжают шкалой. Если применить переключатель на большее число положений, можно увеличить число номинальных значений тока и расширить тем самым номенклатуру заряжаемых аккумуляторов.
Рис. 8. Печатная плата и элеменеты на ней
Рис. 9. Плата с деталями
Поскольку зарядка осуществляется стабильным током, её следует проводить определённое время, которое зависит от типа и ёмкости заряжаемого аккумулятора или батареи.
Автор: И. Ннчаев, г. Москва
Дата публикации: 11.12.2017
Мнения читателей
- Alius / 22.07.2019 — 07:06
1.Возможно ли поднять выходное напряжение до 12-15вольт простой доработкой(установкой стабилитрона на 12-15В, или TL431…)? 2.Стабилитрон удалять надо из схемы(рис.1, рис.7) при описанной доработке… ?(на схеме просто это не ясно…) 3. Благодарю, за ответ заранее; и автора! - анатолий / 23.12.2017 — 19:22
очень полезная информация.дано подробное описание проводимой доработки,понятное любому «чайнику».Спасибо.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:
www.radioradar.net
Простое зарядное устройство для сотового телефона.
Простое зарядное устройство для сотового телефона.
В данной статье мы рассмотрим 2 варианта схемы зарядного устройства для сотового телефона.
Внешний вид устройства:
Спецификация:
Описание |
Обозначение |
Мин. |
Норма |
Макс. |
Ед. изм. |
Входные параметры Напряжение Частота Потребление на Х.Х. |
Vin fline
|
85 47
|
50/60
|
265 64 0.5 |
VAC Hz W |
Выходные параметры Выходное напряжение 1 Выходная пульсация 1 Выходной ток 1 Выходная мощность (RMS) |
Vout1 Vripple1 Iout1 Pout |
4.75
534
|
5.0 60 600 3.0 |
5.75
666
|
V mV mA W |
КПД |
n |
59 |
— |
— |
% |
ЭМИ Безопасность |
Соответствуют: CISPR22B/EN55022B, IEC950, UL1950 класс II |
— |
|||
Диапазон рабочих температур |
Tamb |
0 |
— |
50 |
C |
Преимущества этой конструкции:
— Низкая стоимость CV/CC зарядного устройства.
— Потребление на холостом ходу меньше чем 300mW.
— Соответствует требованиям СЕС по КПД и потреблении на холостом ходу.
Схемы
1) Схема зарядного устройства с RCD цепочкой гашения выброса.
2) Схема зарядного устройства с диодом Зенера в цепочке гашения выброса и вспомогательной обмоткой.
Вариант разводки печатной платы.
Перечень элементов:
N |
Кол-во |
Номинал |
Описание |
Обозначение |
1 |
2 |
4.7 uF |
4.7 uF, 400 V, Electrolytic, (8 x 11.5) |
C1 C2 |
2 |
1 |
2.2 nF |
2.2 nF, 1 kV, Disc Ceramic |
C3 |
3 |
1 |
100 nF |
100 nF, 50 V, Ceramic, X7R, 0805 |
C5 |
4 |
1 |
330 uF |
330 uF, 10 V, Electrolytic, Low ESR, 180 mOhm |
C6 |
5 |
1 |
2.2 nF |
2.2 nF, 50 V, Ceramic, X7R, 0805 |
C9 |
6 |
4 |
1N4005 |
600 V, 1 A, Rectifier, DO-41 |
D1 D2 D3 D4 |
7 |
1 |
1N4007G |
1000 V, 1 A, Rectifier, Glass Passivated, 2 us, DO-41 |
D5 |
8 |
1 |
SS14 |
40 V, 1 A, Schottky, DO-214AC |
D7 |
9 |
1 |
1 mH |
1 mH, 0.15 A, Ferrite Core |
L1 |
10 |
1 |
MMST3906 |
PNP, Small Signal BJT, 40 V, 0.2 A, SOT-323 |
Q1 |
11 |
2 |
100 k |
100 k, 5%, 1/4 W, Metal Film, 1206 |
R1 R2 |
12 |
1 |
200 |
200 R, 5%, 1/8 W, Metal Film, 0805 |
R3 |
13 |
1 |
68 |
68 R, 5%, 1/8 W, Metal Film, 0805 |
R4 |
14 |
1 |
1.2 k |
1.0k 5%, 1/8 W, Metal Film, 0805 |
R6 |
15 |
1 |
820 |
820 R, 5%, 1/8 W, Metal Film, 0805 |
R8 |
16 |
1 |
1.7 |
1.7 R, 5%, 1 W, Metal Oxide |
R9 |
17 |
1 |
8.2 |
8.2 R, 2.5 W, Fusible/Flame Proof Wire Wound |
RF1 |
18 |
1 |
4.7 |
4.7 R, 5% Metal film 0805 |
R10 |
19 |
1 |
51 k |
51 k, 5% Metal film 0805 |
R11 |
20 |
1 |
EE16 |
Bobbin, EE16 Horizontal, 10 Pins |
T1 |
21 |
1 |
LNK363P |
PI’s device |
U1 |
22 |
1 |
PC817D |
Opto coupler, 35 V, CTR 300-600%, 4-DIP |
U2 |
23 |
1 |
BZX79-B5V1 |
5.1 V, 500 mW, 2%, DO-35 |
VR1 |
Спецификация на трансформатор:
1) Электрическия схема.
2) Электрическая спецификация:
| Электрическая прочность | 60Hz 1 минута, с пинов 1-5 на пины 6-10 | 3000 VAC |
| Индуктивность первичной обмотки (пин 3 — пин 5) | Все обмотки разомкнуты | 1940uH +/- 5% (132kHz) |
Резонансная частота (пин 3 — пин 5) |
Все обмотки разомкнуты | 700 kHz (min) |
| Индукция рассеяния первичной обмотки | Пины 9-8 закорочены | 110 uH (max) |
3) Схема построения
Рабочие характеристики:
Все измерения проводились при комнатной температуре, при частоте питающей сети 60 Hz. Точка, на которой проводились измерения находилась на конце выходного кабеля длиной 6 футов. Сопротивление кабеля по постоянному току равно 0,2 Ом.
1) Зависимость КПД от величины нагрузки.
Примечание: по требованиям СЕС минимальный КПД должен составлять 58,9%. При этом замеры показали:
- При Uin=115VAC КПДср=62,4%
- При Uin=230VAC КПДcp=61,2%
а) RCD цепочка гашения выброса. Без подключения дополнительной обмотки трансформатора.
б) Цепочка гашения выброса (диод Зенера), с подключением дополнительной обмотки трансформатора.
2) Зависимость КПД от уровня входного напряжения.
а) RCD цепочка гашения выброса. Без подключения дополнительной обмотки трансформатора.
,
б) Цепочка гашения выброса (диод Зенера), с подключением дополнительной обмотки трансформатора.
3) Потребление источника питания на холостом ходу:
а) RCD цепочка гашения выброса. Без подключения дополнительной обмотки трансформатора.
б) Цепочка гашения выброса (диод Зенера), с подключением дополнительной обмотки трансформатора.
4) Нагрузочная характеристика.
5) Тепловые измерения.
Измерения проводились внутри закрытого короба при полной нагрузке без внешней воздушной конвекции.
Результаты сведены в таблицу:
а) RCD цепочка гашения выброса. Без подключения дополнительной обмотки трансформатора.
— |
85 VAC |
265 VAC |
Температура окр. среды |
50С |
50С |
LNK363P |
108C при Pout=2,82W (5.22V/540mA) |
103C при Pout=2,84W (5.23V/542mA) |
б) Цепочка гашения выброса (диод Зенера), с подключением дополнительной обмотки тран
— |
85 VAC |
265 VAC |
Температура окр. среды |
50С |
50С |
LNK363P |
96C при Pout=2,82W (5.22V/544mA) |
89C при Pout=2,82W (5.22V/544mA) |
Более подробную информацию вы сможете получить, ознакомившись с оригиналом документа.
Автор документа: Департамент по применению компании Power Integrations.
Перевел и скорректировал:
Бандура Геннадий.
Инженер по применению микросхем Power Integrations
компании Макро-Петербург.
Bandura (at) macrogroup.ru
www.qrz.ru
Компактная зарядка 5В 1А как это сделано?
Представляю очередное устройство из серии «Не Брать!»В комплект прилагается простенький кабель microUSB, который буду тестировать отдельно с кучей других шнурков.
Заказал эту зарядку ради любопытства, зная, что в таком компактном корпусе крайне сложно сделать надёжное и безопасное устройство сетевого питания 5В 1А. Реальность оказалась суровой…
Пришло в стандартном пакетике с пупыркой.
Корпус глянцевый, обёрнут защитной плёнкой.
Габаритные размеры с вилкой 65х34х14мм
Зарядка сразу оказалась нерабочей — хорошее начало…
Пришлось в начале устройство разбирать и ремонтировать, чтобы иметь возможность тестировать.
Разбирается очень просто — на защёлках самой вилки.

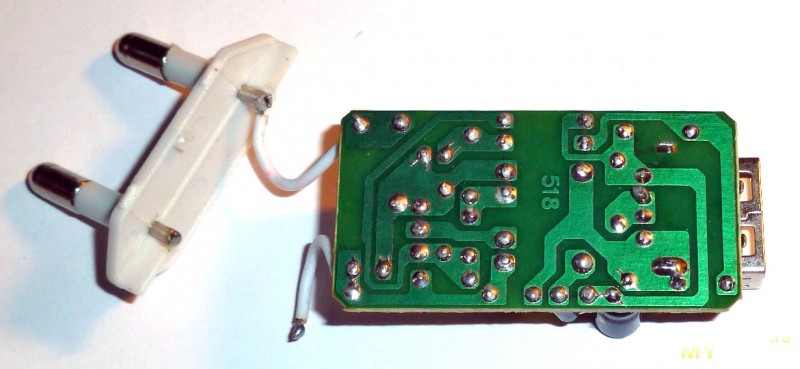

Дефект обнаружился сразу — отвалился один из проводков к вилке, пайка оказалась некачественной.
Вторая пайка не лучше
Сам монтаж платы выполнен нормально (для китайцев), пайка хорошая, плата отмыта.
Реальная схема устройства
Какие проблемы были обнаружены:
— Довольно слабое крепление вилки с корпусом. Не исключена возможность остаться ей оторванной в розетке.
— Отсутствие предохранителя по входу. Видимо те самые проводочки к вилке и являются защитой.
— Однополупериодный входной выпрямитель — неоправданная экономия на диодах.
— Малая ёмкость входного конденсатора (2,2мкФ/400В). Для работы однополупериодного выпрямителя ёмкость явно недостаточна, что приведёт к повышенным пульсациям напряжения на нём на частоте 50Гц и к уменьшению срока его службы.
— Отсутствие фильтров по входу и выходу. Невелика потеря для такого маленького и маломощного устройства.
— Простейшая схема преобразователя на одном слабеньком транзисторе MJE13001.
— Простой керамический конденсатор 1нФ/1кВ в помехоподавляющей цепи (показал отдельно на фото). Это грубое нарушение безопасности устройства. Конденсатор должен быть класса не менее Y2.
— Отсутствует демпферная цепь гашения выбросов обратного хода первичной обмотки трансформатора. Этот импульс частенько пробивает силовой ключевой элемент при его нагреве.
— Отсутствие защит от перегрева, от перегрузки, от короткого замыкания, от повышения выходного напряжения.
— Габаритная мощность трансформатора явно не тянет на 5Вт, а его очень миниатюрный размер ставит под сомнение наличие нормальной изоляции между обмотками.
Теперь тестирование.
Т.к. устройство изначально не является безопасным, подключение производил через дополнительный сетевой предохранитель. Если уж что случится — хотя-бы не обожжёт и не оставит без света.
Проверял без корпуса, чтобы можно было контролировать температуру элементов.
Выходное нгапряжение без нагрузки 5,25В
Потребляемая мощность без нагркзки менее 0,1Вт
Под нагрузкой 0,3А и менее зарядка работает вполне адекватно, напряжение держит нормально 5,25В, пульсации на выходе незначительные, ключевой транзистор греется в пределах нормы.
Под нагрузкой 0.4А напряжение начинает немного гулять в диапазоне 5,18В — 5,29В, пульсации на выходе 50Гц 75мВ, ключевой транзистор греется в пределах нормы.
Под нагрузкой 0,45А напряжение начинает заметно гулять в диапазоне 5,08В — 5,29В, пульсации на выходе 50Гц 85мВ, ключевой транзистор начинает потихоньку перегреваться (обжигает палец), трансформатор тёпленький.
Под нагрузкой 0,50А напряжение начинает сильно гулять в диапазоне 4,65В — 5,25В, пульсации на выходе 50Гц 200мВ, ключевой транзистор перегрет, трансформатор также довольно сильно нагрет.
Под нагрузкой 0,55А напряжение дико прыгает в диапазоне 4,20В — 5,20В, пульсации на выходе 50Гц 420мВ, ключевой транзистор перегрет, трансформатор также довольно сильно нагрет.
При ещё большем увеличении нагрузки, напряжение резко проседает до неприличных величин.
Выходит, данная зарядка реально может выдавать максимум 0,45А вместо заявленных 1А.
Далее, зарядка была собрана в корпус (вместе с предохранителем) и оставлена в работе на пару часов.
Как ни странно, зарядка не вышла из строя. Но это вовсе не означает, что она является надёжной — имея такую схемотехнику долго ей не протянуть…
В режиме короткого замыкания зарядка тихо умерла через 20 секунд после включения — произошёл обрыв ключевого транзистора Q1, резистора R2 и оптрона U1. Даже дополнительно установленный предохранитель не успел сгореть.
Для сравнения, покажу как выглядит внутри простейшая китайская зарядка 5В 2А от планшета, изготовленная с соблюдением минимально-допустимых норм безопасности.
Пользуясь случаем, сообщаю, что драйвер светильника из предыдущего обзора был успешно доработан, статья дополнена.
mysku.ru/blog/aliexpress/28085.html
Итоговый вывод: лучшее место этой зарядки — мусорное ведро, берегите себя и близких.
Продолжение следует…
mysku.ru
Схема автоматического зарядного устройства для сотовых телефонов
Сотовые телефоны комплектуются собственными зарядными устройствами. Эти зарядные устройства нельзя назвать универсальными. Поскольку разновидностей сотовых телефонов много, напряжение питания их аккумуляторов также различно. Так сотовый телефон фирмы Motorola нельзя заряжать с помощью зарядного устройства для сотового телефона фирмы Samsung Или Sony Ericsson не только потому, что телефоны имеют разные разъемы для подключения внешнего питания, но, главное, потому, что у этих телефонов различное номинальное напряжение аккумуляторных батарей.
Большинство современных моделей сотовых телефонов имеют встроенное «умное» устройство, автоматически прекращающее зарядку аккумулятора при достижении им полной емкости. Поэтому оставлять такие сотовые телефоны на постоянной подпитке от зарядного устройства практически безопасно для самого телефона и его аккумулятора. То же касается и зарядного устройства, включенного в осветительную сеть 220 В. Потребляемый ток (от сети 220 В) зарядным устройством очень мал, и не превышает 8— 10 мА (при полностью заряженном аккумуляторе). Внешне можно лишь зафиксировать незначительный (до +30 °С) нагрев корпуса зарядного устройства при зарядке телефона и охлаждение этого корпуса в режиме насыщенного аккумулятора.
Такое устройство можно собрать как по «классической» схеме, понизив сетевое напряжение обычным трансформатором и регулируя пониженное напряжение, так и по более современной импульсной схеме, поставив стабилизатор и высокочастотный преобразователь в высоковольтную часть схемы.
Преимущество «стандартной» компоновки схемы — простота схемы стабилизатора и большая безопасность при настройке схемы. Но есть и недостатки, отсутствующие в импульсной схеме— нужен трансформатор довольно больших размеров, сильный нагрев регулирующего транзистора, чувствительность схемы к колебаниям сетевого напряжения…
Импульсные источники питания работают на высокой частоте — десятки килогерц, поэтому трансформатор может быть буквально «микроскопическим» (трансформатор в виде куба со стороной 20 мм выдает в нагрузку до 3—5 Вт полезной мощности, т. е. до 1 А тока; ток в высоковольтной части схемы в коэффициент трансформации раз (30— 40) меньше тока в низковольтной части). Поэтому нагрев транзистора также значительно меньше, тем более что он работает в ключевом режиме; ну а благодаря ШИМ (широтно-импульсной модуляции) устройство будет нечувствительно к колебаниям сетевого напряжения в пределах 150— 250 В и более.
Для тех же, у кого нет штатного зарядного устройства (кто приобрел б/у сотовый телефон на распродаже), будет полезным самодельное зарядное устройство с индикацией состояния и автоматической регулировкой зарядного тока. Электрическая схема этого простого в повторении и налаживании устройства представлена ниже:
Рис. 1. Электрическая схема зарядного устройства для сотовых телефонов с индикацией состояния и автоматической регулировкой выходного тока
На схеме показано «классическое» зарядное устройство для заряда никель-металлогидридных (Ni-MH) и литиевых (Li-ion) аккумуляторов для сотовых телефонов с номинальным напряжением 3,6— 3,8 В.
Такое номинальное напряжение имеют аккумуляторные батареи сотовых телефонов Nokia различных модификаций (например, Nokia 3310, Nokia 1610 и др.). Однако спектр применения этого зарядного устройства можно сущест-
венно расширить таким образом, чтобы оно стало универсальным и помогало заряжать сотовые телефоны других фирм (с иным номинальном напряжением аккумулятора). Для переделки зарядного устройства (изменения значения выходного напряжения и тока) достаточно изменить в принципиальной схеме значения только некоторых элементов (VD2, R5, R6)— об этом написано чуть дальше.
Чтобы понять, какое номинальное напряжение аккумулятора у вашего сотового телефона, достаточно снять верхнюю крышку аппарата и рассмотреть запись на аккумуляторе.
Как правило, аккумуляторные батареи телефонов Nokia, Motorola, Sony Ericsson и некоторых моделей Samsung имеют номинальное напряжение 3,6— 3,8 В. Это наиболее популярное напряжение среди современных моделей сотовых телефонов.
Первоначальный ток зарядного устройства 100 мА. Это значение определяется выходным напряжением вторичной обмотки трансформатора Т1 и величиной сопротивления резистора R2. Оба эти параметра можно корректировать, подбирая другой понижающий трансформатор или иное сопротивление ограничивающего резистора.
Переменное напряжение осветительной сети 220 В понижается силовым трансформатором Т1 до 10 В на вторичной обмотке, затем выпрямляется диодным выпрямителем (собранном по мостовой схеме) VD1 и сглаживается оксидным конденсатором С1.
Выпрямленное напряжение через токоограничивающий резистор R2 и усилитель тока на транзисторах VT2, ѴТЗ (включенные по схеме Дарлингтона) поступает через разъем XI на аккумулятор и заряжает его минимальным током. При этом свечение светодиода HL1 свидетельствует о наличии зарядного тока в цепи. Если данный светодиод не светится, то значит аккумулятор заряжен полностью, или в цепи зарядки нет контакта с нагрузкой (аккумулятором).
Свечение второго индикаторного светодиода HL2 в самом начале процесса зарядки не заметно, т. к. напряжения на выходе зарядного устройства недостаточно для открывания транзисторного ключа VT1. В это же самое время составной транзистор ѴТ2, ѴТЗ находится в режиме насыщения и зарядный ток присутствует в цепи (протекает через аккумулятор).
Как только напряжение на контактах аккумулятора достигнет значения 3,8 В (что говорит о полностью заряженном аккумуляторе), стабилитрон VD2 открывается, транзистор VT1 также открывается и загорается светодиод HL2, а транзисторы ѴТ2, ѴТЗ соответственно закрываются и зарядной ток в цепи питания аккумулятора (X1) уменьшается почти до нуля.
Для полноценного и эффективного налаживания устройства потребуются два однотипных аккумулятора для сотового телефона с номинальным напряжением 3,6—3,8 В. Один аккумулятор полностью разряженный, а другой соответственно полностью заряженный штатным зарядным устройством, идущим в комплекте вместе с сотовым телефоном.
Налаживание сводится к установке максимального зарядного тока и напряжения на выходе устройства, при котором светится светодиод HL2. Этот максимальный ток устанавливается опытным путем так.
К выходу зарядного устройства (точки А и Б, разъема X1, см. рис. 1.7) через (последовательно соединенный) миллиамперметр постоянного тока подключают заведомо разряженный сотовый телефон, например, фирмы Nokia 3310 (который после длительной эксплуатации выключился сам из-за разряженной аккумуляторной батареи), и подбором сопротивления резистора R2 выставляют ток 100 мА. Для этой цели удобно использовать стрелочный миллиамперметр М260М с током полного отклонения 100 мА. Однако можно использовать и иной аналогичный прибор, в том числе стрелочный ампервольтметр (тестер) Ц20, Ц4237 (и подобные им), включенный в режиме измерения тока на пределе 150—250 мА. В этой связи применять цифровой тестер не желательно из-за инерции считывания и индикации показаний.
После этого (предварительно отключив зарядное устройство от сети переменного тока) эмиттер транзистора ѴТЗ отпаивают от других элементов схемы и вместо сотового телефона с «севшим» аккумулятором к точкам А и Б на схеме подключают сотовый телефон с нормально заряженным аккумулятором (для этого переставляют аккумуляторы в одном и том же телефоне). Теперь подбором сопротивления резисторов R5 и R6 добиваются зажигания светодиода HL2. После этого эмиттер транзистора ѴТЗ подключают к другим элементам согласно схеме.
Трансформатор Т1 любой, рассчитанный на питание от осветительной сети 220 В 50 Гц с вторичными (вторичной) обмотками, выдающими напряжение 10— 12 В переменного тока, например, ТПП 277-127/220-50, ТН1-220-50 и аналогичный.
Транзисторы VT1, VT2 типа КТ315Б—КТ315Е, КТ3102А—КТ3102Б, КТ503А— КТ503В, KT3117A или аналогичные по электрическим характеристикам. Транзистор ѴТЗ — из серий КТ801, КТ815, КТ817, КТ819 с любым буквенным индексом. Необходимости в установке этого транзистора на теплоотвод нет.
К точкам А и Б (на схеме) припаивают штатный провод от зарядного устройства сотового телефона соответствующей модели с тем, чтобы оконечный разъем на другом конце этого провода подходил к разъему сотового телефона.
Все постоянные резисторы (кроме R2) типа МЛТ-0,25, MF-25 или аналогичные. R2 — с мощностью рассеяния 1 Вт.
Оксидный конденсатор С1 типа К50-24, К50-29 на рабочее напряжение не ниже 25 В или аналогичный. Светодиоды HL1, HL2 типа АЛ307БМ. Светодиоды можно применить и другие (для индикации состояния различными цветами), рассчитанные на ток 5— 12 мА.
Диодный мост VD1 — любой из серии КЦ402, КЦ405, КЦ407. Стабилитрон VD2 определяет напряжение, при котором зарядной ток устройства уменьшится почти до нуля. В данном исполнении необходим стабилитрон с напряжением стабилизации (открывания) 4,5—4,8 В. Указанный на схеме стабилитрон можно заменить КС447А или составить из двух стабилитронов на меньшее напряжение, включив их последовательно. Кроме того, как было отмечено ранее, порог автоматического отключения режима зарядки устройства можно корректировать изменением сопротивления делителя напряжения, состоящего из резисторов R5 и R6.
Элементы устройства монтируют на плате из фольгированного стеклотекстолита в пластмассовый (диэлектрический) корпус, в котором просверливают два отверстия для индикаторных светодиодов. Хорошим вариантом (использованным автором) является оформление платы устройства в корпус от использованной батареи типа А3336 (без понижающего трансформатора).
Альтернативный вариант зарядного устройства можно собрать с помощью импульсного стабилизатора напряжения, который рассмотрим далее.
Литература: Андрей Кашкаров — Электронные самоделки
www.qrz.ru
Зарядка для телефона от батареи 9 В
Этот мастер-класс покажет вам, как можно получить 5 В для USB из батареи 9 В, и с помощью этого зарядить мобильный телефон.
На фотографии собранная схема в работе, но это не конечный вариант, так как я сделаю для него ещё и корпус в конце.
Итак, давайте приступим к изготовлению.
Материалы
На снимке компоненты, необходимые для сборки зарядного устройства, в том числе один пустой корпус от старой батарейки, в котором и будет встроено устройство.
Комплектующие и материалы:
- Старая батарейка для корпуса.
- Порт USB.
- Микросхема регулятор 7805.
- Один зеленый светодиод.
- Резисторы 220R — 3 шт.
- Припой.
- Провода.
Схема
На схеме показана распиновка регулятора 7805, USB разъема и собственно сама схема простого преобразователя.
Сборка зарядника по схеме
После разборки старой батареи, к основанию с разъемом можно припаивать детали. Собирается все за пять минут, и я думаю, что в пояснении ничего не нуждается, кроме резисторов, подключенных в средними контактам USB — Data+ и Data-. А нужны они для того, чтобы сам сотовый телефон понимал, что он подключен к заряднику, а не к компьютеру для передачи данных.
В настройки схема не нуждается и начинает работать сразу.
Светодиод показывает наличие протекании зарядного тока. Если он не горит, значит батарея полностью разрядилась, либо телефон полностью зарядился.
Готовый преобразователь
На картинке вид законченного устройства в корпусе. Мини-зарядное устройство удобно носить с собой в кармане так ка оно очень маленькое, причем вместе батарейкой.
Original article in English
sdelaysam-svoimirukami.ru
Строим универсальную, машинную USB зарядку (попытка номер раз) / Habr
Здравствуйте Хабра-господа и Хабра-Дамы!
Думаю некоторым из Вас знакома ситуация:
«Автомобиль, пробка, N-ый час за рулем. Коммуникатор с запущенным навигатором уже 3-й раз пиликает об окончании заряда, несмотря на то что все время подключен к зарядке. А Вы, как на зло, абсолютно не ориентируетесь в этой части города.»
Далее, я расскажу о том, как имея в меру прямые руки, небольшой набор инструментов и немного денег соорудить универсальную (подходящую для зарядки номинальным током, как Apple, так и всех остальных устройств), автомобильную USB зарядку для Ваших гаджетов.
ОСТОРОЖНО: Под катом много фото, немного работы, никакого ЛУТ и нет хеппи энда (пока нет).
Автор, нафига все это?
Некоторое время назад со мной приключилась история описанная в прологе, китайский usb-двойник, абсолютно бессовестно дал разрядиться моему смарту во время навигации, из заявленных 500mA он выдавал около 350 на оба сокета. Надо сказать я был очень зол. Ну да ладно — сам дурак, решил я, и в этот же день, вечером, был заказан на eBay автомобильный зарядник на 2А, который почил в недрах китайско-израильской почты. По счастливой случайности, у меня завалялась платка конвертор DC-DC step down с выходным током до 3-х А и я решил на ее базе собрать себе надежный и универсальный зарядник для автомобиля.
Немного о зарядных устройствах.
Большинство зарядных устройств, которые присутствуют на рынке, я бы поделил на четыре типа:
1. Яблочные — заточенные под Apple-устройства, снабженные небольшой зарядной хитростью.
2. Обычные — ориентированные на большинство гаджетов, которым достаточно закороченных DATA+ и DATA- для потребления номинального тока заряда (тот, что заявлен на зарядном устройстве Вашего гаджета).
3. Бестолковые — у которых DATA+ и DATA- висят в воздухе. В связи с этим, Ваше устройство решает, что это USB-хаб или компьютер и не потребляет более 500 mA, что отрицательно сказывается на скорости заряда или вообще в отсутствии оного под нагрузкой.
4. Хитро%!$&е — так как внутри у них установлен микроконтроллер, который сообщает устройству, что то из разряда того, что небезызвестный герой Киплинга сообщал животным — «Мы с тобой одной крови, ты и я», проверяет оригинальность зарядки. Для всех же остальных устройств они являются ЗУ третьего типа.
Последние два варианта, в силу понятных причин, считаю не интересными и даже вредными, поэтому сосредоточимся на первых двух. Поскольку наша зарядка должна уметь заряжать, как яблочные так и все остальные гаджеты мы используем два выхода USB, один будет ориентирован на Apple — устройства, второй на все остальные. Замечу лишь, что если Вы по ошибке подключите гаджет к не предназначенной для него USB розетке, ничего страшного не произойдет, просто он будет брать те же пресловутые 500mA.
Итак, цель: » Немного поработав руками получить универсальную зарядку для машины.»
Что нам понадобится
1.Для начала, разберемся с током заряда, обычно, это 1А для смартфонов и около 2-х Ампер для планшетов (кстати мой Nexus 7, почему то из своей же зарядки не берет более 1.2А). Итого для одновременной зарядки средних планшета и смартфона нам потребуется ток 3А. Значит конвертер DC-DC, что у меня имеется в наличии вполне подойдет. Должен признать, что конвертер на 4А или 5А для данных целей подошел бы лучше, для того что бы тока хватало на 2 планшета, но компактных и недорогих решений так и не нашел, да еще и время поджимало.
Поэтому я использовал то что было:
Входное напряжение: 4-35В.
Выходное напряжение: 1.23-30В (регулируется потенциометром).
Максимальный ток на выходе: 3А.
Тип: Step Down Buck converter.
Ebay цена 1,59 USD
2. USB розетка, я использовал двойную, которую выпаял из старого USB-хаба.
Так же можно использовать обычные сокеты от USB удлинителя.
3. Макетная плата. Для того что бы припаять к чему-нибудь USB розетку и собрать простенькую схему зарядки для Apple.
4. Резисторы или сопротивления, кому как больше нравится и один LED. Всего 5-ть штук, 75 кОм, 43 кОм, 2 номиналом 50 кОм и один на 70Ом. На первых 4-х как раз и строится схема зарядки Apple, на 70 Ом я использовал для ограничения тока на светодиоде.
5. Корпус. Я нашел в закромах родины футляр от фонарика Mag-Lite. Вообще, идеально бы подошел футляр от зубной щетки черного цвета, но я такового не нашел.
6. Паяльник, канифоль, припой, кусачки, дрель и час свободного времени.
Собираем зарядку
1. Первым делом я закоротил между собой выводы DATA+ и DATA- на одном из сокетов:
*Прошу прощение за резкость, встал рано и телу хотелось спать, а мозгу продолжения эксперимента.
Это как раз и будет наша розетка для не яблочных гаджетов.
2. Отрезаем нужный нам размер макетной платы и размечаем и сверлим в ней отверстия под крепежные ножки USB розетки, параллельно проверяя, что контактные ножки у нас совпадают с отверстиями в плате.
3. Вставляем сокет, фиксируем и припаиваем к макетной плате. Контакты +5В первой(1) и второй(5) розетки замыкаем между собой, так же поступаем и с контактами GND(4 и 8).
Фото только для пояснения, контакты пропаиваются уже на макетной плате
4. Распаиваем на оставшиеся два контакта DATA+ и DATA- следующую схему:
Для соблюдения полярности пользуемся распиновкой USB:
У меня получилось так:
Не забываем подстроить напряжение на выходе, при помощи отвертки и вольтметра задаем 5 — 5.1В.
Так же я решил добавить индикацию к цепи питания USB, паралельно к +5V и GND припаял желтый лед с резистором на 70Ом для ограничения тока.
Убедительная просьба к людям с тонкой душевной организации и прочим любителям прекрасного: «Не смотрите следующую картинку, ибо пайка кривая.»
5. Фиксируем плату конвертер на нашей макетной плате. Я это осуществил при помощи ножек от все тех же резисторов, запаяв их в контактные отверстия на плате конвертера и на макетной плате.
6. Припаиваем выходы конвертера к соответствующим входам на USB-сокете. Соблюдаем полярность!
7. Берем корпус, размечаем и сверлим отверстия под крепление нашей платы, размечаем и вырезаем место под USB розетку и добавляем отверстия для вентиляции напротив микросхемы конвертера.
Крепим макетную плату болтами к корпусу и получаем вот такую коробочку:
В Машине это выглядит так:
Тесты
Далее, я решил проверить реально ли мои устройства будут считать, что они заряжаются от родной зарядки. А заодно замерить и токи.
Питание обеспечено БП от старого принтера 24В 3.3А.
Ток я замерял перед выходом на USB.
Забегая вперед скажу, все имеющиеся у меня устройства зарядку признали.
К USB розетке номер один (которая предназначена для разных гаджетов ) я подключал:
HTC Sensation, HTC Wildfire S, Nokia E72, Nexus 7, Samsung Galaxy ACE2.
Для Sensation и Nexus 7 я проверил время зарядки, начинал с 1% и заряжал до 100%.
Смартфон зарядился за 1 час 43 минуты (батарейка Anker на 1900 mAh), должен заметить, что от стандартной зарядки он заряжается около 2-х часов.
Планшет же зарядился за 3 часа 33 минуты, что на пол часа дольше чем зарядка от сети (Одновременно заряжал только одно устройство).
Чтобы оба Android устройства брали из зарядки максимум, мне пришлось спаять небольшой переходничок(который подключал к apple USB), к нему подключен HTC Sensation.
К USB розетке номер два я подключал: Ipod Nano, Ipod Touch 4G, Iphone 4S, Ipad 2. Поскольку Nano заряжать такой штукой смешно — он у меня максимум 200 mA брал, проверял Touch 4g и IPad. Ipod заряжался 1 час 17 минут с нуля и до 100%(правда вместе с IPAD 2). Ipad 2 заряжался 4 часа и 46 минут (один).
Как Вы видите Iphone 4S с удовольствием потребляет свой номинальный ток.
Кстати, Ipad 2 меня удивил, он абсолютно не чурался схемы с закороченными дата контактами и потреблял абсолютно те же токи, что и от предназначенного для него сокета.
Процесс зарядки и выводы
Для начала напомню, что все устройства в которых используют литиевые аккумуляторы имеют в наличии контроллер заряда. Работает он по следующей схеме:
График усреднен и может варьироваться для разных устройств .
Как видно из графика, в начале зарядного цикла контроллер позволяет заряжать максимально допустимым током для Вашего устройства и постепенно снижает ток. Уровень заряда определяется по напряжению, так же контроллеры мониторят температуру и отключают зарядку при высоких значениях последней. Контроллеры заряда могут находится в самом устройстве, в аккумуляторе или в зарядном устройстве (очень редко).
Подробней о зарядке литиевых элементов можно почитать здесь.
Собственно тут мы и подошли к моменту почему этот топик называется: «Попыткой номер раз». Дело в том, что максимум, что у меня получилось выжать из зарядки это: 1.77А
Ну а причина, на мой взгляд, не оптимально подобранная катушка индуктивности, которая в свою очередь не дает Buck — конвертору выдать свой максимальный ток. Думал ее заменить, но инструмента для пайки SMD у меня нет и в ближайшее время не предвидится. Это не ошибка проектировщиков платы с ebay, это просто особенность данной схемы так как она ориентированна на различные входящие и исходящие напряжения. При подобных условиях просто невозможно выдавать максимальный ток на всем диапазоне напряжений.
В итоге, я получил устройство, которое способно заряжать два смартфона одновременно или один планшет в автомобиле за вменяемое время.
В связи с вышесказанным было решено оставить эту зарядку как есть и собрать новую, полностью своими руками, на базе более мощного конвертора LM2678,
который в перспективе, сможет «накормить» два планшета и смартфон одновременно (5А на выходе). Но об этом уже в следующий раз!
P.S.:
1. Текст может содержать пунктуационные, грамматические и смысловые ошибки, об оных прошу сообщать в личку.
2. Мысли, идеи, технические поправки и ЦУ от более опытных товарищей — напротив приветствуются в комментариях.
3. Прошу прощения за возможные технические неточности, т.к. электроникой и схемотехникой до недавнего времени я не занимался.
Спасибо за внимание, Всем удачи и неиссякаемого оптимизма!
habr.com
