Как устроена электропроводка ВАЗ 2110. Какие основные элементы входят в схему электрооборудования. Чем отличаются схемы для карбюраторных и инжекторных двигателей. Как самостоятельно разобраться в электросхеме ВАЗ 2110.
Особенности электрооборудования ВАЗ 2110
Электрическая система ВАЗ 2110 имеет ряд особенностей, которые важно учитывать при обслуживании и ремонте автомобиля:
- Схема электропроводки различается для карбюраторных и инжекторных версий двигателя
- Используются два основных жгута проводов — подкапотный и салонный
- Применяется цветовая маркировка проводов для облегчения идентификации
- Большинство электрических соединений выполнено через разъемы и колодки
- Используется монтажный блок с предохранителями и реле
Разобраться в схеме электрооборудования ВАЗ 2110 важно для самостоятельной диагностики неисправностей и проведения ремонтных работ. Рассмотрим основные элементы и их функции подробнее.
Основные элементы электросхемы ВАЗ 2110
В электрическую схему ВАЗ 2110 входят следующие ключевые компоненты:
Система электропитания
- Аккумуляторная батарея — основной источник питания, 12В
- Генератор — вырабатывает электроэнергию при работе двигателя
- Стартер — обеспечивает запуск двигателя
Система зажигания
- Катушка зажигания — формирует высоковольтные импульсы
- Распределитель зажигания — распределяет импульсы по свечам
- Свечи зажигания — создают искру для воспламенения топливной смеси
Система освещения и сигнализации
- Фары головного света
- Задние фонари
- Указатели поворота
- Стоп-сигналы
- Плафоны внутреннего освещения
Контрольно-измерительные приборы
- Комбинация приборов
- Датчики (температуры, давления масла, уровня топлива и др.)
Понимание функций и взаимосвязей этих элементов позволяет эффективно диагностировать и устранять неисправности в электрооборудовании ВАЗ 2110.
Отличия схем для карбюраторных и инжекторных двигателей
Электросхемы ВАЗ 2110 с карбюраторным и инжекторным двигателем имеют ряд существенных отличий:
Особенности схемы карбюраторного двигателя:
- Более простая система зажигания с механическим распределителем
- Отсутствие электронного блока управления двигателем
- Меньшее количество датчиков и исполнительных механизмов
Особенности схемы инжекторного двигателя:
- Наличие электронного блока управления двигателем (ЭБУ)
- Система управления впрыском топлива с форсунками
- Расширенный набор датчиков (массового расхода воздуха, положения коленвала и др.)
- Более сложная система зажигания с индивидуальными катушками
При работе с электрооборудованием важно учитывать эти различия и использовать соответствующую схему для конкретной модификации ВАЗ 2110.
Как читать электросхему ВАЗ 2110
Чтение электросхемы ВАЗ 2110 требует определенных навыков. Вот несколько советов, которые помогут разобраться в схеме:
- Изучите условные обозначения элементов схемы (реле, предохранители, датчики и т.д.)
- Обратите внимание на цветовую маркировку проводов — она поможет в идентификации
- Найдите основные узлы: аккумулятор, генератор, стартер, блок предохранителей
- Проследите цепи питания от аккумулятора к потребителям
- Изучите подключение элементов системы зажигания и управления двигателем
- Разберитесь в схеме подключения световых приборов и других электропотребителей
Практика и внимательное изучение схемы позволят быстрее ориентироваться в электрооборудовании ВАЗ 2110 при проведении диагностики и ремонта.
Типичные неисправности электрооборудования ВАЗ 2110
Владельцы ВАЗ 2110 часто сталкиваются со следующими проблемами в электросистеме:
- Отказ стартера или проблемы с запуском двигателя
- Нестабильная работа генератора, разряд аккумулятора
- Перегорание предохранителей
- Неисправности в системе освещения (не горят фары, габариты)
- Сбои в работе датчиков и контрольных приборов
- Проблемы с электростеклоподъемниками и центральным замком
Понимание электросхемы поможет быстрее локализовать и устранить подобные неисправности.
Советы по обслуживанию электрооборудования ВАЗ 2110
Для поддержания электросистемы ВАЗ 2110 в исправном состоянии рекомендуется:
- Регулярно проверять уровень электролита и заряд аккумулятора
- Контролировать состояние и натяжение ремня генератора
- Проверять надежность электрических соединений, особенно в подкапотном пространстве
- Своевременно заменять перегоревшие лампы и предохранители
- Следить за состоянием высоковольтных проводов и свечей зажигания
- Периодически очищать клеммы аккумулятора от окислов
Соблюдение этих простых правил поможет избежать многих проблем с электрооборудованием ВАЗ 2110.
Инструменты для диагностики электросистемы ВАЗ 2110
Для эффективной диагностики электрооборудования ВАЗ 2110 рекомендуется иметь следующие инструменты:
- Мультиметр — для измерения напряжения, тока и сопротивления
- Автомобильный тестер — для проверки цепей и поиска короткого замыкания
- Пробник электрический — для быстрой проверки наличия напряжения
- Набор для зачистки проводов и обжима клемм
- Диагностический сканер (для инжекторных версий) — считывание кодов ошибок ЭБУ
Наличие этих инструментов значительно упростит поиск и устранение неисправностей в электросистеме ВАЗ 2110.
Схема ВАЗ 2110 | 2 Схемы
Приводятся цветные схемы электропроводки ВАЗ 2110 (инжектор и с карбюраторным двигателем) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта автомобиля. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.
Электропроводка ВАЗ-2110 есть двух типов: карбюратор и инжектор. В них небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.
ВАЗ 2110 — модификации
ВАЗ-21100
ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.
ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.
ВАЗ-21103. Модификация «десятки» с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.
ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.
ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.
ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.
ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI — самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.
ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.
ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.
ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.
ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина — 4950 мм, ширина — 1700 мм, высота — 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.
ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.
Автомобиль с 16-клапанным инжекторным двигателем в комплектации «Гран-Люкс» включает:
- Электростеклоподъемники;
- Блокировка замков дверей;
- Блокировка замка багажника;
- Обивка сидений из бархата;
- Иммобилайзер;
- Передние сиденья с обогревом;
- Вентилируемые 14-дюймовые тормозные диски;
- Спойлер задка с дополнительным стоп-сигналом;
- Противотуманные фары.

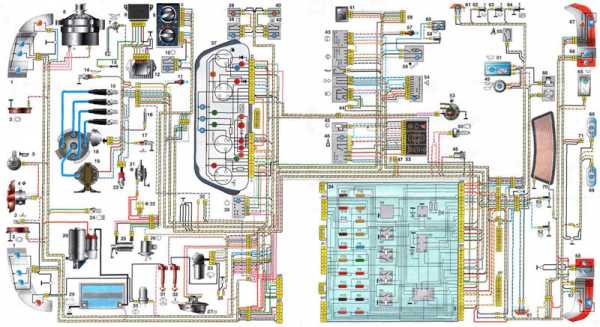

Электросхема проводки ВАЗ 2110 карбюратор
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.
Полную схему одним файлом смотрите далее (клик для увеличения):
1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

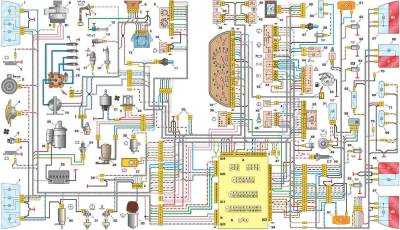

Схема ВАЗ 2110 инжектор 8 клапанов
1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – звуковой сигнал
4 – вентилятор системы охлаждения
5 – выключатель света заднего хода
6 – аккумуляторная батарея
7 – генератор
8 – датчик контрольной лампы давления масла
9 – датчик уровня масла
10 – свечи зажигания
11 – форсунки
12 – регулятор холостого хода
13 – колодки электронного блока управления
14 – датчик положения дроссельной заслонки
15 – датчик положения коленчатого вала
16 – модуль зажигания
17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18 – стартер
19 – колодка диагностики
20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
21 – датчик скорости
22 – реле включения бензонасоса
23, 35, 39 – плавкие предохранители
24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – вентилятор отопителя
28 – насос омывателя ветрового стекла
29 – датчик уровня омывающей жидкости
30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости
32 – моторедуктор стеклоочистителя
33 – дополнительный резистор вентилятора отопителя
34 – реле включения питания системы впрыска
36 – клапан продувки адсорбера
37 – датчик массового расхода воздуха
38 – реле включения вентилятора системы охлаждения
40 – переключатель наружного освещения
41 – датчик детонации ВАЗ-2110 инжектор
42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43 – контрольная лампа противотуманного света
44 – контрольная лампа обогрева заднего стекла
45 – выключатель противотуманного света
46 – выключатель обогрева заднего стекла
47 – комбинация приборов
48 – монтажный блок
49 – датчик уровня топлива
50 – выключатель зажигания
51 – регулятор яркости подсветки приборов
52 – подрулевой переключатель
53 – лампа подсветки рычагов управления отопителем
54 – выключатель аварийной сигнализации
55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля
58 – боковые указатели поворота
59 – датчик температуры для системы отопления
60 – плафон освещения салона
61 – передний плафон освещения салона
62 – розетка для переносной лампы
63 – электронные часы
64 – выключатели в стойках передних дверей
65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика
67 – выключатель освещения вещевого ящика
68 – прикуриватель
69 – лампа освещения пепельницы
70 – выключатель стоп-сигнала
71 – элемент обогрева заднего стекла
72 – наружные задние фонари
73 – внутренние задние фонари
74 – лампы освещения номерного знака
75 – лампа освещения багажника
Полную схему одним файлом смотрите далее (клик для увеличения):

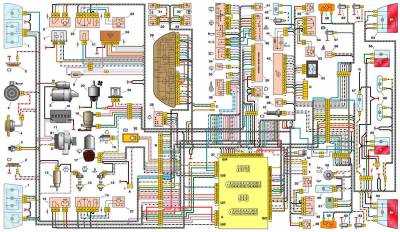

Схема ВАЗ 2110 инжектор 16 клапанов
1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника
Полную схему одним файлом смотрите далее (клик для увеличения):
Электрическая схема ЭСУД ВАЗ-21101
1 — контроллер ВАЗ-21101;
2 — колодка жгута системы зажигания к жгуту салонной группы АБС ;
3 — колодка диагностики;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — катушка зажигания;
7 — свечи зажигания;
8 — форсунки;
9 — электробензонасос;
10 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
11 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
12 — колодка жгута системы зажигания к жгуту форсунок;
13 — колодка жгута форсунок к жгуту системы зажигания;
14 — датчик скорости;
15 — регулятор холостого хода;
16 — датчик положения дроссельной заслонки;
17 — датчик температуры охлаждающей жидкости;
18 — датчик массового расхода воздуха;
19 — датчик контрольной лампы давления масла;
20 — датчик фаз;
21 — датчик кислорода;
22 — датчик положения коленчатого вала;
23 — датчик детонации;
24 — электромагнитный клапан продувки адсорбера;
26 — датчик указателя температуры охлаждающей жидкости;
27 — колодка жгута системы зажигания к жгуту панели приборов;
28 — колодка жгута панели приборов к жгуту системы зажигания;
29 — предохранитель цепи питания контроллера;
30 — реле зажигания;
31 — предохранитель реле зажигания;
32 — предохранитель цепи питания электробензонасоса;
33 — реле электробензонасоса;
34 — реле электровентилятора;
35 — колодка жгута системы зажигания к соединителю кондиционера;
36 — колодка жгута системы зажигания к жгуту боковых дверей.
37 — электровентилятор системы охлаждения;
38 — диагностический разъем;
39 — выключатель зажигания;
40 — комбинация приборов;
41 — блок бортовой системы контроля;
42 — реле стартера;
43 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
44 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
45 — маршрутный компьютер.
- A — к клемме «плюс» аккумуляторной батареи;
- В1 — точка заземления жгута датчика уровня топлива;
- В2, В3 — точки заземления жгута системы зажигания;
- С — к стартеру;
- D — к выключателю плафона освещения салона двери водителя.
Схема управления двигателем ВАЗ-21102, 21103
Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).
1 – форсунки 2 – свечи зажигания 3 – модуль зажигания 4 – колодка диагностики 5 – контроллер 6 – колодка, присоединяемая к жгуту проводов панели приборов 7 – главное реле 8 – предохранитель, соединенный с главным реле 9 – реле электровентилятора 10 – предохранитель, соединенный с реле электровентилятора 11 – реле электробензонасоса 12 – предохранитель, соединенный с реле электробензонасоса 13 – датчик массового расхода воздуха 14 – датчик положения дроссельной заслонки 15 – датчик температуры охлаждающей жидкости 16 – регулятор холостого хода 17 – датчик кислорода ВАЗ-21102 18 – датчик детонации 19 – датчик положения коленчатого вала 20 – электромагнитный клапан продувки адсорбера 21 – блок управления иммобилайзера 22 – индикатор состояния иммобилайзера 23 – датчик скорости автомобиля 24 – электробензонасос с датчиком уровня топлива 25 – датчик контрольной лампы давления масла 26 – датчик указателя температуры охлаждающей жидкости 27 – датчик уровня масла 28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем) А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС) В — колодка, присоединяемая к жгуту проводов кондиционера С — колодка, присоединяемая к жгуту проводов электровентилятора D — провода, присоединяемые к выключателю зажигания (лампа подсветки) Е — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера) F — к клемме «+» аккумуляторной батареи G1, G2 — точки заземления На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-». На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.
Распиновка 8-ми контакного разьема
- подача питания
- датчик скорости (эл.спидометр)
- расход топлива (для БК)
- датчик ОЖ
- аварийное давление масла
- лампа «чек»
- датчик уровня масла
- сигнал тахометра
Электрическая схема ЭСУД ВАЗ-21104
1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания ВАЗ-21104;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик фаз;
24 — датчик кислорода;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнитный клапан продувки адсорбера;
28 — датчик уровня масла;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — комбинация приборов;
40 — выключатель зажигания;
41 — электровентилятор системы охлаждения;
42 — блок бортовой системы контроля;
43 — реле стартера;
44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 — маршрутный компьютер;
47 — диагностический разъем.
- A — к клемме «плюс» аккумуляторной батареи;
- В1 — точка заземления жгута проводов катушек зажигания;
- В2 — точка заземления жгута датчика уровня топлива;
- В3, В4 — точки заземления жгута системы зажигания;
- С — к стартеру;
- D — к выключателю плафона освещения салона двери водителя.
По описанной выше схеме производится топливная регуляция в автомобиле. При этом она зависит не только от нагрузки клапанов в двигателе, но и от соответствующего положения относительно клапана дроссельной заслонки. С помощью схемы электрических проводков и клапанов удается понять, какой из реле или предохранителей работает с неисправностью, и вовремя его заменить. При этом одну из главных ролей при подаче топлива выполняет электрооборудование (контроллеры), регулирующее работу форсунки.
Новый вариант схемы ВАЗ-2110
Дополнительные схемы
2shemi.ru

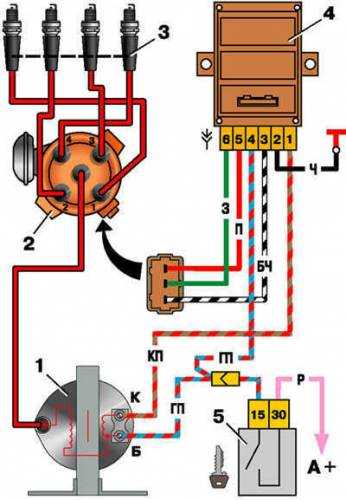

Бесконтактная система зажигания карбюраторного двигателя ВАЗ-2110
Страница 1 из 2
Бесконтактная система зажигания состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.
Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания.
Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы. Для этого служит ротор (бегунок), надетый на валик датчика распределителя.
Для того чтобы не ошибиться при сборке, бегунок и крышка датчика-распределителя устанавливаются на датчик-распределитель только в одном положении, так же как и его валик.
В бегунке размещен помехоподавительный резистор сопротивлением 1 кОм.
Проверить работоспособность датчика Холла можно, собрав схему, показанную на рисунке 2.
Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра.
Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания).
Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм, регулируется подбором шайб) и посадку экрана на валике. При необходимости замените валик в сборе.
Неисправный датчик Холла ремонту не подлежит (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).
Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле.
На заведенном двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору.
Если теперь создать в шланге разрежение (можно ртом), обороты мотора должны возрасти, а при снятии разрежения – вновь снизиться.
Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг.
Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель и подавая разрежение к впускному штуцеру регулятора.
При этом пластина с датчиком Холла должна поворачиваться на угол 7±1°, а при снятии разрежения – без заедания возвращаться обратно.
Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах.
В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, при неисправности центробежного – заменить датчик-распределитель.
Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.
Коммутатор проверяется осциллографом по специальной методике, он не ремонтопригоден.
Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).
Катушка зажигания – типа 3122.3705 – сухая, с замкнутым магнитопроводом, или типа 8352.12 — маслонаполненная, с разомкнутым магнитопроводом.
Данные для проверки: сопротивление первичной обмотки при 25°С – 0,43±0,04 Ом (3122.3705) или 0,42±0,05 Ом (8352.12), вторичной обмотки – 4,08±0,4 кОм (3122.3705) или 5±1 кОм (8352.12). Сопротивление изоляции на массу – не менее 50 МОм.
Свечи зажигания – типа А17ДВР, или А17ДВРМ, или А17ДВРМ1, или их импортные аналоги (с помехоподавительным сопротивлением 4-10 кОм).
Высоковольтные провода – с распределенным сопротивлением 2550±270 Ом/м. Не следует прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме.
Запрещается также запускать двигатель или позволять ему работать с разорванной высоковольтной цепью (снятыми проводами или крышкой датчика-прерывателя) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.
Как исключение возможна кратковременная проверка системы зажигания «на искру», при этом контакт проверяемого высоковольтного провода должен быть надежно закреплен на расстоянии 5-10 мм от «массы» автомобиля. Нельзя удерживать провод руками или инструментом (даже с изолированными ручками).
autoruk.ru
| 1 – блок-фара | 2 – датчики износа колодок передних тормозов | 3 – звуковой сигнал |
| 4 – вентилятор системы охлаждения | 5 – выключатель света заднего хода | 6 – аккумуляторная батарея |
| 7 – генератор | 8 – датчик контрольной лампы давления масла | 9 – датчик уровня масла |
| 10 – свечи зажигания | 11 – форсунки | 12 – регулятор холостого хода |
| 13 – колодки электронного блока управления | 14 – датчик положения дроссельной заслонки | 15 – датчик положения коленчатого вала |
| 16 – модуль зажигания | 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов) | 18 – стартер |
| 19 – колодка диагностики | 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем) | 21 – датчик скорости |
| 22 – реле включения бензонасоса | 23, 35, 39 – плавкие предохранители | 24 – электробензонасос |
| 25 – микромоторедуктор привода заслонки отопителя | 26 – клапан рециркуляции | 27 – вентилятор отопителя |
| 28 – насос омывателя ветрового стекла | 29 – датчик уровня омывающей жидкости | 30 – датчик уровня тормозной жидкости |
| 31 – датчик уровня охлаждающей жидкости | 32 – моторедуктор стеклоочистителя | 33 – дополнительный резистор вентилятора отопителя |
| 34 – реле включения питания системы впрыска | 36 – клапан продувки адсорбера | 37 – датчик массового расхода воздуха |
| 38 – реле включения вентилятора системы охлаждения | 40 – переключатель наружного освещения | 41 – датчик детонации ВАЗ-2110 инжектор |
| 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) | 43 – контрольная лампа противотуманного света | 44 – контрольная лампа обогрева заднего стекла |
| 45 – выключатель противотуманного света | 46 – выключатель обогрева заднего стекла | 47 – комбинация приборов |
| 48 – монтажный блок | 49 – датчик уровня топлива | 50 – выключатель зажигания |
| 51 – регулятор яркости подсветки приборов | 52 – подрулевой переключатель | 53 – лампа подсветки рычагов управления отопителем |
| 54 – выключатель аварийной сигнализации | 55 – электронный блок управления отопителем; | 56 – выключатель клапана рециркуляции |
| 57 – блок индикации бортовой системы контроля | 58 – боковые указатели поворота | 59 – датчик температуры для системы отопления |
| 60 – плафон освещения салона | 61 – передний плафон освещения салона | 62 – розетка для переносной лампы |
| 63 – электронные часы | 64 – выключатели в стойках передних дверей | 65 – выключатели в стойках задних дверей |
| 66 – лампа освещения вещевого ящика | 67 – выключатель освещения вещевого ящика | 68 – прикуриватель |
| 69 – лампа освещения пепельницы | 70 – выключатель стоп-сигнала | 71 – элемент обогрева заднего стекла |
| 72 – наружные задние фонари | 73 – внутренние задние фонари | 74 – лампы освещения номерного знака |
| 75 – лампа освещения багажника | ||
vaz-2110.ru
Схема автомобиля — ВАЗ 2110
Представляем схемы электрооборудования на ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с., с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены.
Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.
Схема соединений системы генератора
1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов
Соединение стартера — схема
1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

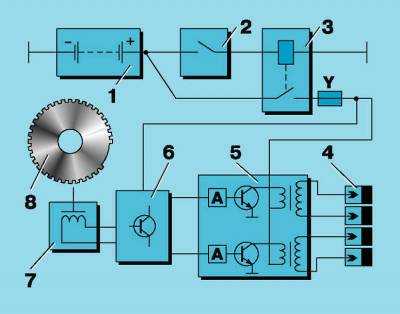

Схема системы зажигания на ВАЗ 2110
1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования
Схема бесконтактной системы зажигания на Лада
1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;

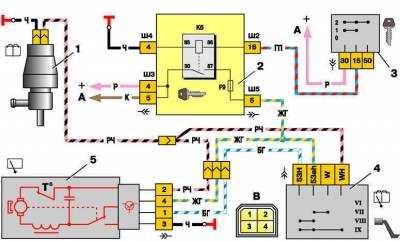

Включение очистителя и омывателя заднего стекла — схема
1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора
Схема системы автоматического управления отопителем
1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания
Электросхема оборудования автомобиля ВАЗ-21102
1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
Схема оборудования с карбюраторным двигателем на ВАЗ 2110
1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения
Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности России автомобиля ВАЗ-21102
1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)
a-shema.ru
| 1 – блок-фара | 37 – комбинация приборов |
| 2 – датчик износа колодок передних тормозов | 38 – выключатель заднего противотуманного света |
| 3 – датчик включения электродвигателя вентилятора | 39 – контрольная лампа противотуманного света |
| 4 – электродвигатель вентилятора системы охлаждения двигателя | 40 – контрольная лампа обогрева заднего стекла |
| 5 – звуковой сигнал | 41 – часы |
| 6 – генератор | 42 – выключатель обогрева заднего стекла |
| 7 – датчик уровня масла | 43 – подрулевой переключатель |
| 8 – блок управления электромагнитным клапаном карбюратора | 44 – колодка для переключения проводов при установке блок-фар другого типа |
| 9 – контроллер отопителя | 45 – выключатель освещения приборов |
| 10 – выключатель клапана рециркуляции | 46 – выключатель зажигания |
| 11 – лампа подсветки рычагов управления отопителем | 47 – колодки для подключения жгута проводов очистителей фар |
| 12 – коммутатор | 48 – розетка для переносной лампы |
| 13 – концевой выключатель карбюратора | 49 – плафон направленного света |
| 14 – датчик контрольной лампы давления масла | 50 – выключатель сигнала торможения |
| 15 – свечи зажигания | 51 – плафон освещения салона |
| 16 – электромагнитный клапан карбюратора | 52 – блок бортовой системы контроля |
| 17 – датчик указателя температуры охлаждающей жидкости | 53 – датчик указателя уровня топлива |
| 18 – распределитель зажигания | 54 – выключатель аварийной сигнализации |
| 19 – катушка зажигания | 55 – датчик ремня безопасности водителя |
| 20 – стартер | 56 – прикуриватель |
| 21 – электродвигатель вентилятора отопителя | 57 – лампа подсветки пепельницы |
| 22 – дополнительный резистор электродвигателя отопителя | 58 – выключатель лампы освещения вещевого ящика |
| 23 – датчик скорости | 59 – колодка для подключения бортового компьютера |
| 24 – выключатель света заднего хода | 60 – лампа освещения вещевого ящика |
| 25 – микромоторедуктор привода заслонки отопителя | 61 – боковой указатель поворота |
| 26 – клапан рециркуляции | 62 – выключатель в стойке передней двери |
| 27 – датчик уровня тормозной жидкости | 63 – выключатель в стойке задней двери |
| 28 – колодки для подключения электродвигателя омывателя заднего стекла | 64 – выключатель контрольной лампы стояночного тормоза |
| 29 – аккумуляторная батарея | 65 – фонарь освещения багажника |
| 30 – электродвигатель омывателя ветрового стекла | 66 – датчик температуры воздуха в салоне |
| 31 – датчик уровня омывающей жидкости | 67 – наружный задний фонарь |
| 32 – датчик уровня охлаждающей жидкости | 68 – внутренний задний фонарь |
| 33 – электродвигатель очистителя ветрового стекла | 69 – фонарь освещения номерного знака |
| 34 – монтажный блок | 70 – колодка для подключения элемента обогрева заднего стекла |
| 35 – колодки для подключения жгута предупредительного света | 71 – колодка для подключения дополнительного сигнала торможения |
| 36 – переключатель наружного освещения |
vaz-rukovodstvo.ru
Схема электрооборудования ВАЗ-2110, электросхема ваз-2110, схема электрическая ваз-2110
Схема электрооборудования ВАЗ-2110 (карбюраторная версия)
- — блок-фары;
- — датчик износа колодок передних тормозов;
- — датчик включения электродвигателя вентилятора;
- — электродвигатель вентилятора системы охлаждения двигателя;
- — звуковой сигнал;
- — генератор;
- — датчик сигнализатора недостаточного уровня масла;
- — блок управления электромагнитным клапаном карбюратора;
- — контроллер отопителя;
- — выключатель клапана рециркуляции;
- — лампа подсветки рукоятки регулятора направления потоков воздуха;
- — коммутатор;
- — концевой выключатель карбюратора;
- — датчик сигнализатора недостаточного давления масла;
- — свечи зажигания;
- — электромагнитный клапан карбюратора;
- — датчик указателя температуры охлаждающей жидкости;
- — датчик-распределитель зажигания;
- — катушка зажигания;
- — стартер;
- — электродвигатель вентилятора отопителя;
- — дополнительный резистор электродвигателя отопителя;
- — датчик скорости;
- — выключатель света заднего хода;
- — микромоторедуктор привода заслонки отопителя;
- — клапан рециркуляции;
- — датчик сигнализатора недостаточного уровня тормозной жидкости;
- — колодки для подключения электродвигателя омывателя заднего стекла;
- — аккумуляторная батарея;
- — электродвигатель омывателя ветрового стекла;
- — датчик сигнализатора недостаточного уровня омывающей жидкости;
- — датчик сигнализатора недостаточного уровня охлаждающей жидкости;
- — моторедуктор очистителя ветрового стекла;
- — монтажный блок;
- — колодк для подключения жгута предупредительного света;
- — переключатель ламп наружного освещения;
- — комбинация приборов;
- — выключатель фонарей заднего противотуманного света;
- — лампа сигнализатора фонарей противотуманного света;
- — лампа сигнализатора элемента обогрева заднего стекла;
- — часы;
- — выключатель элемента обогрева заднего стекла;
- — подрулевой переключатель;
- — колодка дляпереключения проводов при установке блок-фар другого типа;
- — регулятор ламп освещения приборов;
- — выключатель зажигания;
- — колодки для подключения жгута проводов очистителей фар;
- — розетка для переносной лампы;
- — плафон индивидуального освещения салона;
- — выключатель стоп-сигнала;
- — плафон освещения салона;
- — блок бортовой системы контроля;
- — датчик указатель уровня топлива;
- — выключатель аварийной сигнализации;
- — датчик ремня безопасности водителя;
- — прикуриватель;
- — лампа подсветки пепельницы;
- — выключатель лампы освещения вещевого ящика;
- — колодка для подключения бортового компьютера;
- — лампа освещения вещевого ящика;
- — боковые указатели поворота;
- — выключатели в стойках передних дверей;
- — выключатели в средних стойках;
- — выключатель лампы сигнализатора включения стояночного тормоза;
- — фонарь освещения багажника;
- — датчик температуры для системы отопления;
- — наружные задние фонари;
- — внутренние задние фонари;
- — фонари освещения номерного знака;
- — элемент обогрева заднего стекла;
- — колодка для подключения дополнительного стоп-сигнала.
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одной точке
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются(за исключением системы управления двигателем) только наличием очистителя и омывателя двери задка.
www.vazdriver.ru
Схема проводки ваз 2110 карбюратор с описанием
Общая схема электрооборудования ВАЗ 2110
Общая схема электрооборудования ВАЗ 2110 карбюратор
1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор: 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора;17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала;
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы оборудования авто ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением омывателя и очистителя двери задка.
Общая схема электрооборудования ВАЗ 2110 инжектор Вариант №1
Общая схема электрооборудования ВАЗ 2110 инжектор Вариант №2
1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника
На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Дата добавления: 14.07.2014
Автор: Дмитриев Александр
Схема автомобиля — ВАЗ 2110
Представляем схемы электрооборудования на ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с. с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены. Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.
Схема соединений системы генератора
1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов
Соединение стартера — схема
1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания
Схема системы зажигания на ВАЗ 2110
1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования
Схема бесконтактной системы зажигания наЛада
1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;
Включение очистителя и омывателя заднего стекла — схема
1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора
Схема системы автоматического управления отопителем
1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания
Электросхема оборудования автомобиля ВАЗ-21102
1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
Схема оборудования с карбюраторным двигателем на ВАЗ 2110
1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения
Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности России автомобиля ВАЗ-21102
1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)
Shematic.net
Схема электрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем
Схема электрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем.
(нажмите для увеличения).
Условные обозначения датчиков, органов управления и контроля к схемеэлектрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем
1 – блок-фара ВАЗ-2110
2 – датчик износа колодок передних тормозов
3 – датчик включения электродвигателя вентилятора
4 – электродвигатель вентилятора системы охлаждения двигателя
5 – звуковой сигнал ВАЗ-2110
6 – генератор ВАЗ-2110
7 – датчик уровня масла ВАЗ-2110
8 – блок управления электромагнитным клапаном карбюратора
9 – контроллер отопителя
10 – выключатель клапана рециркуляции
11 – лампа подсветки рычагов управления отопителем
12 – коммутатор ВАЗ-2110
13 – концевой выключатель карбюратора
14 – датчик контрольной лампы давления масла
15 – свечи зажигания
16 – электромагнитный клапан карбюратора
17 – датчик указателя температуры охлаждающей жидкости
18 – распределитель зажигания ВАЗ-2110
19 – катушка зажигания
20 – стартер ВАЗ-2110
21 – электродвигатель вентилятора отопителя
22 – дополнительный резистор электродвигателя отопителя
23 – датчик скорости ВАЗ-2110
24 – выключатель света заднего хода
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции ВАЗ-2110
27 – датчик уровня тормозной жидкости
28 – колодки для подключения электродвигателя омывателя заднего стекла
29 – аккумуляторная батарея
30 – электродвигатель омывателя ветрового стекла
31 – датчик уровня омывающей жидкости
32 – датчик уровня охлаждающей жидкости
33 – электродвигатель очистителя ветрового стекла
34 – монтажный блок ВАЗ-2110
35 – колодки для подключения жгута предупредительного света
36 – переключатель наружного освещения
37 – комбинация приборов ВАЗ-2110
38 – выключатель заднего противотуманного света
39 – контрольная лампа противотуманного света
40 – контрольная лампа обогрева заднего стекла
41 – часы ВАЗ-2110
42 – выключатель обогрева заднего стекла
43 – подрулевой переключатель ВАЗ-2110
44 – колодка для переключения проводов при установке блок-фар другого типа
45 – выключатель освещения приборов
46 – выключатель зажигания ВАЗ-2110
47 – колодки для подключения жгута проводов очистителей фар
48 – розетка для переносной лампы
49 – плафон направленного света
50 – выключатель сигнала торможения
51 – плафон освещения салона ВАЗ-2110
52 – блок бортовой системы контроля
53 – датчик указателя уровня топлива
54 – выключатель аварийной сигнализации ВАЗ-2110
55 – датчик ремня безопасности водителя
56 – прикуриватель ВАЗ-2110
57 – лампа подсветки пепельницы ВАЗ-2110
58 – выключатель лампы освещения вещевого ящика
59 – колодка для подключения бортового компьютера
60 – лампа освещения вещевого ящика
61 – боковой указатель поворота ВАЗ-2110
62 – выключатель в стойке передней двери
63 – выключатель в стойке задней двери
64 – выключатель контрольной лампы стояночного тормоза
65 – фонарь освещения багажника ВАЗ-2110
66 – датчик температуры воздуха в салоне
67 – наружный задний фонарь
68 – внутренний задний фонарь ВАЗ-2110
69 – фонарь освещения номерного знака
70 – колодка для подключения элемента обогрева заднего стекла
71 – колодка для подключения дополнительного сигнала торможения ВАЗ-2110
А — порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, выключателя зажигания и моторедуктора очистителя ветрового стекла
Б — порядок условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости
1. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены
между собой в одних точках.
2. Изгибы проводов в местах входа в жгут показывают направления их прокладки в
жгуте.
добавлено 07.03.09 18:29:04 | просмотрено 23047 раз
Смотрите также
Источники: http://galantmotors.ru/document/shema/2110/2110_scheme.php, http://a-shema.ru/index/vaz_2110/0-113, http://www.shematic.net/page-235.html
ladafakt.ru
