Как правильно пользоваться зарядным устройством Кедр Авто 4А. Какие режимы работы предусмотрены. В каких случаях необходимо заряжать аккумулятор. Преимущества и недостатки данной модели зарядного устройства.

Основные характеристики зарядного устройства Кедр Авто 4А

Зарядное устройство Кедр Авто 4А предназначено для зарядки и восстановления свинцово-кислотных аккумуляторных батарей напряжением 12 В. Основные технические характеристики модели:

• Номинальное входное напряжение: 220 В
• Частота сети: 50 Гц
• Номинальное напряжение заряжаемой батареи: 12 В
• Максимальный зарядный ток: 4 А
• Потребляемая мощность: до 85 Вт
• Габаритные размеры: 185 х 130 х 90 мм
• Вес: около 1 кг

Устройство имеет два основных режима работы — автоматический и циклический. В автоматическом режиме происходит зарядка аккумулятора до достижения полной емкости, после чего зарядка прекращается. Циклический режим используется для десульфатации и восстановления старых батарей.

Когда необходимо заряжать аккумулятор с помощью Кедр Авто 4А

Зарядное устройство Кедр Авто 4А рекомендуется использовать в следующих случаях:

• При длительном простое автомобиля, когда аккумулятор постепенно разряжается
• После нескольких неудачных попыток запуска двигателя в холодную погоду
• При снижении мощности стартера и тускнении фар во время запуска
• Если напряжение на клеммах аккумулятора упало ниже 12 В
• Для профилактической подзарядки 1-2 раза в месяц
• При попытке восстановить старый аккумулятор

Своевременная подзарядка позволяет продлить срок службы аккумуляторной батареи и обеспечить стабильный запуск двигателя в любую погоду.

Преимущества и недостатки зарядного устройства Кедр Авто 4А

Основные достоинства модели Кедр Авто 4А:

• Полностью автоматический режим зарядки
• Наличие режима десульфатации
• Защита от короткого замыкания и неправильного подключения
• Компактные размеры и небольшой вес
• Доступная цена
• Простота использования

К недостаткам можно отнести:

• Отсутствие регулировки зарядного тока
• Относительно небольшой максимальный ток 4 А
• Невозможность заряжать сильно разряженные аккумуляторы (менее 10 В)

Несмотря на некоторые ограничения, Кедр Авто 4А остается одной из самых популярных бюджетных моделей зарядных устройств на рынке.

Инструкция по использованию зарядного устройства Кедр Авто 4А

Для правильной зарядки аккумулятора с помощью Кедр Авто 4А необходимо выполнить следующие действия:

1. Подключить зажимы устройства к клеммам аккумулятора, соблюдая полярность
2. Включить вилку зарядного устройства в розетку 220 В
3. Выбрать нужный режим работы — «Автомат» или «Цикл»
4. При выборе автоматического режима зарядка завершится автоматически
5. В циклическом режиме необходимо самостоятельно контролировать процесс
6. После окончания зарядки сначала отключить устройство от сети, затем снять зажимы с аккумулятора

При зарядке рекомендуется снять пробки с банок аккумулятора для выхода газов. Не оставляйте зарядное устройство без присмотра на длительное время.

Возможные неисправности и способы их устранения

При использовании зарядного устройства Кедр Авто 4А могут возникнуть следующие проблемы:

• Устройство не включается — проверьте наличие напряжения в сети и целостность предохранителя
• Не заряжает аккумулятор — убедитесь в правильности подключения и проверьте напряжение на клеммах (должно быть выше 10 В)
• Быстро отключается в автоматическом режиме — возможно, аккумулятор уже заряжен или неисправен
• Нагревается корпус — это нормально при длительной работе на максимальном токе

При обнаружении более серьезных неисправностей рекомендуется обратиться в сервисный центр. Не пытайтесь самостоятельно разбирать устройство.

Отзывы пользователей о зарядном устройстве Кедр Авто 4А

Большинство пользователей положительно отзываются о данной модели зарядного устройства, отмечая следующие достоинства:

• Простота использования и надежность
• Полностью автоматический режим зарядки
• Эффективное восстановление старых аккумуляторов
• Доступная цена по сравнению с аналогами
• Компактные размеры и малый вес

К недостаткам некоторые относят отсутствие регулировки тока и невозможность заряжать сильно разряженные аккумуляторы. Однако в целом Кедр Авто 4А получает высокие оценки как надежное бюджетное зарядное устройство.

СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА

   Применение надёжных зарядных устройств является одним из главных условий стабильной и продолжительной работы автоаккумулятора. Зарядное устройство Кедр заслужило доверие у большого количества пользователей. Простое в эксплуатации и многофункциональное, это недорогое автоматизированное ЗУ пользуется стабильным спросом у бывалых водителей и у новичков-автомобилистов.

   Характеристики зарядного устройства Кедр-Авто 4А

 — Номинальное напряжение питающей сети, В 220

 — Частота сети, Гц 50

 — Номинальное напряжение заряжаемой батареи, В 12

 — Зарядный ток, А (макс.) 4 A

 — Номинальная потребляемая мощность, Вт 85

Принципиальная электрическая схема АЗУ

 Печатная плата и подключение АЗУ

   Более подробно в можете прочитать в инструкции к нему:

   Если нет возможности купить его, можно без проблем собрать самому. Что я и сделал. Транзисторы применил импортные вс556b (pnp) и bc337-40 (npn) вместо кт315 и кт361. На фото заводская плата зарядного и моя самодельная.

Заводская плата автоматического зарядного

Самодельная сборка платы

   Собрал данное устройство, проверил — работает отлично, мне нравится. Это зарядное устройство имеет:

 — режим автомат

 — режим десульфат

 — режим постоянного заряда (до полной емкости)

 — защиту при неправильном подключении и коротком замыкании.

 — при цикличном режиме после 45 секунд заряда следует 15 сек разряда.

   Будет полезным провести небольшое усовершенствование ЗУ. Полное отключение от сети 220В по окончании заряда, так сказать на «всякий пожарный». Отключение ЗУ Кедр-М от сети при зажигании светодиода «конец зарядки» можно выполнить на симисторе или реле. Команду на включение/отключение можно взять с коллектора транзистора VT1, добавив еще один транзистор, включенный в ключевом режиме, и коммутировать им питание обмотки реле или ток через светодиод оптрона, управляющего симистором. Схему собрал и проверил: vovcanchin.

   Форум по АЗУ КЕДР-М

   Обсудить статью СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА

radioskot.ru

Зарядное устройство для автомобильного аккумулятора «Кедр»

Любой владелец автомобиля должен иметь в своём арсенале зарядное устройство для автомобильного аккумулятора 12 В. Без него при эксплуатации машины просто не обойтись. Если вы начинающий автолюбитель и ещё не купили ЗУ для аккумулятора, то обязательно к этому придёте. Особенно это важно зимой, когда заряжать АКБ нужно чаще, чем обычно. В противном случае вы можете оказаться в машине с «мёртвым» аккумулятором и придётся «прикуривать». Можно, конечно, заряжать аккумулятор на СТО. Но это лишние расходы и потерянное время. Проще зарядить АКБ в гараже или дома. Нужно только правильно выбрать зарядное устройство. В этой статье мы поговорим о зарядных устройствах для автомобильного аккумулятора «Кедр». Рассмотрим разные модели и прочитаем, что говорят люди в отзывах.



Содержание статьи

Различные модели зарядных устройств «Кедр»

«Кедр-М»

Это зарядное устройство (ЗУ) предназначено для проведения зарядки автомобильных АКБ. А также прибор предназначен для восстановления работоспособности батарей, которую они утратили в результате окисления и сульфатации электродов. Кроме того, ЗУ может использоваться для тренировки заряд-разряд, чтобы увеличить срок эксплуатации.

Зарядное устройство «Кедр-М»

Основные возможности устройства:

• Отключение процесса зарядки в автоматическом режиме;
• Есть циклический режим работы (заряд-разряд) для восстановления утраченной ёмкости в результате сульфатации пластин;
• Защита от неправильного подключения зажимов к токовыводам и от короткого замыкания;
• Есть режим дозарядки, предназначенный для набора аккумулятором полной ёмкости.

Сетевой кабель, а также шнуры с зажимами находятся в специальном отсеке с обратной стороны устройства.

Обратите внимание! ЗУ «Кедр-М» напряжение, которое опасно для жизни. Всегда перед ремонтными работами и смене предохранителя выключайте аппарат. Категорически запрещается использовать самодельные предохранители и закрывать отверстия в корпусе, предусмотренные для вентилирования. Кроме того, запрещается проводить зарядку аккумулятора ближе одного метра к отопительным приборам, печам и т. п.

В таблице ниже приведены основные параметры устройства «Кедр-М».

Характеристики	Значение
Характеристики	Значение
Напряжение в сети питания, В	220
Номинал заряжаемого аккумулятора, В	12
Ток заряда, А	до 4
Потребляемая мощность, ватт	до 85
Длительность импульсного тока заряда в циклическом режиме, сек	от 15 до 75
Длительность импульсного тока разряда в циклическом режиме, сек	от 5 до 25
Допустимая температура окружающей среды, С	от 10 до 40
Допустимая влажность воздуха, %	98 (при 25 С)
Допустимое атмосферное,	84 кПа

Для того чтобы подготовить зарядное устройство для автомобильного аккумулятора «Кедр-М» к работе, откройте задний отсек и достаньте шнуры с клеммами. Первый тумблер устанавливаете в режим заряд, а вторым выбираете непрерывный или циклический режим. Непрерывный рекомендуется, когда вам необходимо зарядить АКБ. Циклический режим используется при десульфатации или формовке электродов. При этом к выводам нужно подключить лампочку на 12 вольт мощностью 6 ватт. Далее с соблюдением полярности подключаете клеммами к токовыводам.

Здесь стоит отметить, что ЗУ «Кедр-М» имеет защиту от КЗ и неправильного подключения. Работать аппарат будет только в том случае, если на клеммы подключена АКБ с напряжением от 10 вольт. То есть, глубоко разряженный аккумулятор он заряжать не будет, уходя в защиту.

В процессе работы зарядного устройства можно переключать режимы, не отключая прибор от сети 220 вольт. Если батарея разряжена, то сначала ток зарядки составит 4 ампера, а затем будет постоянно уменьшаться. После того как аккумулятор полностью зарядится, ЗУ отключится и будет мигать светодиод, указывающий на окончание процесса. После этого можете установить «Кедр-М» в режим дозаряда.

В циклическом режиме аккумулятор заряжается примерно 45 секунд, а затем разряжается посредством подключённой лампочки. В этом режиме нет автоматического отключения и процесс нужно контролировать самостоятельно.

Ниже можете посмотреть два варианта принципиальной схемы зарядного устройства для автомобильных аккумуляторов «Кедр-М».

Принципиальная схема зарядного устройства «Кедр-М». Вариант 1

Принципиальная схема зарядного устройства «Кедр-М». Вариант 2

В таблице ниже можно посмотреть обозначение элементов на принципиальной схеме.

Список элементов принципиальной схемы

Далее приводится схема монтажной платы для изготовления устройства.

Монтажная плата ЗУ «Кедр-М»

Советуем дополнительно прочитать материал о том, как правильно зарядить аккумулятор автомобиля зарядным устройством.
Вернуться к содержанию


Зарядные устройства «Кедр-Авто 4А» и «Кедр-Авто 12В»

Эта модель ЗУ предназначена для зарядки, восстановления свинцово-кислотных АКБ номиналом 12 вольт и проведения тренировочных циклов заряд-заряд.

ЗУ «Кедр-Авто 4А»

Шнуры питания и подключения к аккумуляторной батарее выходят из задней стенки устройства. В отличие от модели «Кедр-М» здесь нет отсека для укладки проводов. Порядок использования ЗУ «Кедр-Авто 4А» будет показан ниже в разделе «Как пользоваться?». В таблице далее приведены основные характеристики этих моделей.

Характеристики	Значение
Характеристики	Значение
Напряжение питания ЗУ, В	220
Номинал заряжаемых АКБ, В	12
Ток заряда, А	до 4
Потребляемая мощность, А	до 85

Ниже приводится принципиальная схема «Кедр-Авто 4А» и «Кедр-Авто 12В».

Принципиальная схема зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 12В»

В таблице можно посмотреть список элементов, обозначенных на принципиальной схеме.

Список элементов на принципиальной схеме ЗУ «Кедр-Авто 4А» и «Кедр-Авто 12В»

На фото ниже представлена печатная плата для изготовления «Кедр-Авто 4А» и «Кедр-Авто 12В».

Печатная плата устройств «Кедр-Авто 4А» и «Кедр-Авто 12В»

Вернуться к содержанию


Зарядно-предпусковое устройство «Кедр-Авто-10»

Это усовершенствованный вариант зарядного устройства «Кедр-Авто 4А», который был выпущен в 2008 году. Производитель сообщает, что ЗУ предназначено для зарядки 12-вольтовых свинцово-кислотных АКБ.

Зарядно-предпусковое устройство «Кедр-Авто-10»

В чём отличия усовершенствованной модели?

• Улучшена защита от неправильного подключения клемм, КЗ и перегрузки;
• При сборке используются современные трансформаторы и другие комплектующие;
• Добавлен предпусковой режим («форсаж»). В этом режиме аккумуляторная батарея заряжается током 10 ампер. После этого, ЗУ автоматически переключается в режим зарядки током 4 ампер;
• После окончания основного этапа зарядки «Кедр-Авто-10» автоматические переводит устройство на подзарядку током 0,5 ампера. Так обеспечивается наиболее полный заряд АКБ и исключается перезарядка;
• Возможность проводить десульфатацию в цикле;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• Срок службы от 5 лет при соблюдении инструкции по эксплуатации;
• Масса ЗУ всего 600 грамм;
• Гарантия ─ 1 год.

Основные характеристики «Кедр-Авто-10» можно посмотреть ниже:

• Размеры составляют 185 на 130 на 90 миллиметров;
• Предпусковой режим с током зарядки до 10 ампер;
• Номинальный зарядный ток 4 ампер;
• Потребляемая мощность составляет до 250 ватт;
• Номинал заряжаемых АКБ – 12 вольт;
• ЗУ работает от сети 220 вольт.

Время зарядки зависит от степени разрежённости аккумулятора и его ёмкости. ЗУ «Кедр-Авто-10» имеет микропроцессор, который управляет зарядкой. В том числе, предпусковым режимом. Всё это выполняется при переводе устройства в режим автомат. Сначала подаётся увеличенный ток заряда, который затем снижается до номинала. Это ускоряет процесс зарядки.

Вернуться к содержанию


Как пользоваться на примере ЗУ «Кедр-Авто 4А»?

Ничего сложного в использовании зарядного устройства нет. Даже если вы неправильно подключите клеммы, устройство уйдёт в защиту, и вы ничего не испортите.



Автомат

Итак, для зарядки разряженного аккумулятора вам требуется:

• Подключить клеммы ЗУ «Кедр» с соблюдением полярности;
• Установить режим зарядки «Автомат»;
• После этого включите штекер в сеть 220 В;
• По окончании зарядки ЗУ автоматически прервёт процесс и будет мигать индикатор окончания заряда.

Подключаем клеммы

Устанавливаем режим «Автомат»

Включаем в сеть

Вернуться к содержанию


Цикл

Чтобы провести восстановление аккумулятора в цикле, нужно сделать следующее:

• Подключаете к выводам аккумулятора автомобильную лампочку номиналом 12 вольт. Мощность специалисты рекомендуют брать 6 ватт;
• Накидываете клеммы с соблюдением полярности;
• Включаете режим «Цикл» с помощью соответствующей кнопки. Индикатор заряда в этом режиме будет гореть постоянно;
• Включаете ЗУ в сеть. Здесь автоматическое отключение не работает. Цикл заряда и разряда может гоняться до бесконечности. Поэтому прерывать процесс нужно самостоятельно.

Перед зарядкой не забудьте выкрутить пробки из банок. После проведения зарядки или восстановления сначала вытаскиваете вилку устройства из розетки 220 В, а затем отсоединяете клеммы.

Подключаем лампочку и клеммы

Устанавливаем режим «Цикл»

Включаем в сеть

Вернуться к содержанию


Отзывы

В целом отзывы о зарядных устройствах «Кедр» разделились так: 80% положительные и 20% отрицательные. Стоит отметить, что практически все отзывы в интернете касаются модели «Кедр-Авто 4А». Об аппарате «Кедр-Авто-10» отзывов значительно меньше.

В актив зарядного устройства пользователи заносят простоту, доступную цену и длительный срок службы. Было немало тех, у кого устройство без нареканий проработало по 10 лет. А также существенным плюсом владельцы «Кедр-Авто 4А» считают наличие циклического режима заряд-разряд, который позволяет проводить десульфатацию и оживление старых аккумуляторов. Многим он помогал вернуть к жизни аккумуляторы, которые продолжительное время стояли разряженными. Конечно, о полном восстановлении ёмкости речь не идёт, положительный эффект есть.

Имеются также отрицательные отзывы. В частности, некоторые владельцы пишут, что устройство в автоматическом режиме не заряжает АКБ. Кроме того, ограничение в 4 ампера делает очень длительной зарядку батарей ёмкостью более 60 Ач. Если речь идёт о ёмкости 70 и более Ач, то владельцы ЗУ писали, что они вообще не заряжаются до конца. И ещё стоит отметить, что если ваша АКБ была разряжена ниже 10 вольт, то «Кедр» отказывается её заряжать.

Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Это поможет развитию сайта. Голосуйте в опросе ниже и оценивайте материал! Исправления и дополнения к статье, а также ваши отзывы о зарядных устройствах «Кедр» оставляйте в комментариях.
Вернуться к содержанию

akbinfo.ru

УЛУЧШЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА КЕДР-АВТО

Приноровился имеющимся зарядным устройством для автомобилей Кедр заряжать литиевые аккумуляторы на 12 вольт 1,3 А. Не напрямую конечно, а через регулируемый резистор ПЭВ с необходимым выставленным сопротивлением, которое ограничивает силу зарядного тока до 150 мА. Тут тебе и зарядка и десульфация в режиме «Цикл». Удобно,  но захотелось, чтоб ещё удобнее.

Электрическая схема ЗУ

Схема имеющегося ЗУ.  Именно для неё ничего подходящего в плане регулировки тока найти не получилось, а вот для подобной схемы, тоже Кедра, но другой модификации нашлось подходящее решение. Им и руководствовался, не без доли сомнения и с готовностью к риску. Ибо схема доработки была начертана от руки, причём вероятно левой, и с комментарием,  степень серьёзности которого целиком зависел от степени реалистичности восприятия его читающего.

Но начал работу не с регулятора тока, а с места ввода в ЗУ провода питания, ибо ужасно надоели постоянно путающиеся провода. На сей девайс просто просилась пара от компьютерного блока питания. Изыскал место на корпусе способное вместить розетку и реализовал задумку.

С противоположной боковой стороны корпуса расположилась выходная розетка. Её вертикальное расположение продиктовано не только отсутствием места для горизонтальной установки, но фактором более лёгкого запоминания  нахождения гнёзд «+» и «-». Так уж повелось, что минус питания соотносится с землёй, а она всегда внизу.

Схема доработки

Итак, схема доработки, которую позволил себе, извините за каламбур, немного доработать. Вместо транзистора КТ315 поставил С1815, а номинал переменного резистора сократил до 6к8, вместо авторских 10к. Регулировка тока стала более плавной. Диоды были указаны как «любые», под рукой оказались Д312. Резисторы поставил с запасом мощности.

Схему собрал на временной плате. Проба она и есть проба, чего уж здесь «расшаркиваться». Переменный резистор стоит ещё на 10к.

Всё подключил и запустил. Аккумулятор оказался разряженным сверх меры так, что пришлось в параллель  к нему добавить старенькую крону (которая после этих процедур очень даже взбодрилась). Схема регулировки оказалась рабочей на все 100%. Регулирует ток от 0 и до максимума того что способен потянуть заряжаемый аккумулятор.

Окончательная сборка схемы выполнена на внутренней части лицевой панели зарядного устройства навесным монтажом. Базовой деталью монтажа послужил  потенциометр, точнее его выводы.  Регулятор потенциометра выведен на переднюю панель.

Всё вошло и как-то даже свободного места, на первый взгляд, не убавилось. Ну а раз место есть  думаю, имеет смысл подумать и о дальнейшем совершенствовании зарядного устройства. Верно, говорят — «Аппетит приходит во время еды».

Внешность зарядного устройства, конечно же, изменилась. Нет перекрученных и спутанных проводов. При необходимости могут быть подсоединены любые нужной длины. Одним словом на лицо компактность устройства.  Упростилось и его хранение. Ручка потенциометра придала передней панели более интересный вид, вот только полностью смыть название не удалось (даже ацетоном). Уж производитель постарался, чтобы его изделие не осталось безымянным 🙂 Автор — Babay iz Barnaula

   Форум по ЗУ

   Обсудить статью УЛУЧШЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА КЕДР-АВТО

radioskot.ru

Зарядное устройство «Кедр»: обзор и правила эксплуатации

Зарядное устройство «Кедр» восстанавливает заряд аккумуляторов 12 В. Прибор особенно необходим зимой, когда батарея разряжается быстрее. При выполнении зарядки в домашних условиях нужно соблюдать правила, предотвращающие травмирование пользователя и выход АКБ из строя.

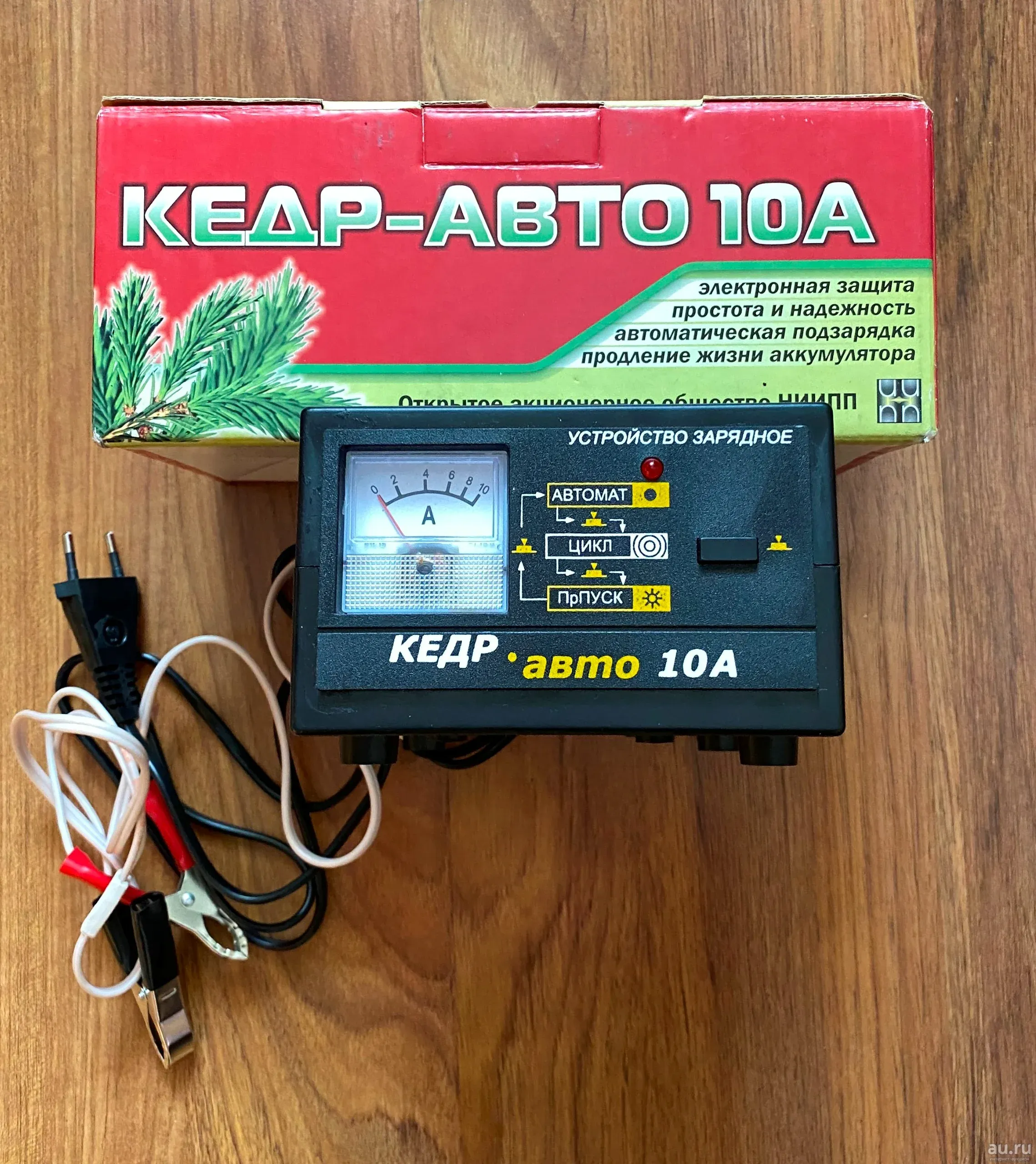

Внешний вид зарядного устройства «Кедр Авто 10».

Модельный ряд зарядных устройств «Кедр»

Несмотря на то что модели ЗУ имеют принципиальные отличия в электрических схемах, все они используются для зарядки и/или удаления сульфатного налета с пластин аккумуляторов.

«Кедр М»

Рассматриваемый прибор обладает функциями:

1. Автоматическое отключение. Препятствует перезаряду и повреждению батареи.
2. Циклический режим. Используется для устранения сульфатного налета, препятствующего набору заряда.
3. Предотвращение неправильного подключения. Если пользователь перепутает клеммы, короткого замыкания не произойдет.
4. Дозарядка. Позволяет аккумулятору набрать полную мощность.

Модель имеет контейнер для хранения аксессуаров. В отсек помещают сетевой провод и зажимы.

Зарядное устройство подает опасное для жизни напряжение. Начиная делать ремонт своими руками, аппарат отключают от сети. Запрещено закрывать вентиляционные отверстия или устанавливать предохранители неподходящего номинала. Прибор нельзя размещать вблизи источников тепла.

Составные элементы зарядного устройства «Кедр М»

Технические данные ЗУ «Кедр М»:

• тип источника питания — бытовая электросеть с напряжением 220 В;
• тип подлежащих зарядке АКБ — 12 В;
• сила подаваемого тока — до 4 А;
• потребляемая мощность — 85 Вт;
• длительность импульса тока при включении циклического варианта зарядки — 15-75 секунд;
• диапазон рабочих температур — +10…+40°С.

Для подготовки устройства к работе нужно подсоединить провода с клеммами и перевести тумблеры в нужное положение.

Существует 2 варианта функционирования прибора:

1. Непрерывный. Используется при необходимости зарядки работоспособной АКБ.
2. Циклический. Применяется для очищения металлических пластин. При этом выводы соединяют с потребителем энергии мощностью 6 Вт. После этого зажимы подключают к токовыводам.

ЗУ «Кедр М» работает только тогда, когда напряжение аккумулятора составляет не менее 10 В. При подключении сильно разряженных элементов питания активируется защита.

Менять режим работы зарядника можно в подключенном к электросети состоянии.

Если батарея разряжена, аппарат будет подавать 4 А. Со временем сила тока снижается. После полного восстановления мощности АКБ устройство отключается, начинает мигать индикатор заряда. Самопроизвольного отключения у ЗУ нет, требуется вмешательство пользователя.

«Кедр Авто 4А» и «Кедр Авто 12В»

Эти приборы разработаны для зарядки и ремонта свинцово-кислотных источников питания, выдающих напряжение 12 В. Встроенный контейнер для хранения аксессуаров отсутствует, сетевой кабель выходит из задней стенки корпуса.

Технические характеристики устройства:

• тип источника питания — электрическая сеть с напряжением 220 В;
• напряжение заряжаемых аккумуляторов — 12 В;
• подаваемый ток — до 4 А;
• номинальная мощность — 85 А.

Схема работы зарядного устройства «Кедр» (1991 г.)

Зарядно-предпусковое устройство «Кедр Авто 10»

Эта модель является улучшенным вариантом ЗУ «Кедр Авто 4А». Прибор предназначен для зарядки элементов питания свинцово-кислотного типа.

Основными отличиями этого устройства являются:

1. Улучшенная защита. ЗУ оснащено встроенным модулем, предотвращающим перегрузку, короткое замыкание и неправильное подключение.
2. Наличие режима «Форсаж». На раннем этапе зарядки устройство подает ток силой 10 А. После частичного набора заряда прибор переходит к непрерывной работе. После завершения первого этапа подается ток в 0,5 А. Это позволяет полностью восстановить мощность АКБ, исключая перезаряд.
3. Возможность выполнения циклической десульфатации.
4. Автоматический режим. ЗУ непрерывно подает ток силой 4 А.
5. Увеличенный срок эксплуатации. Устройство бесперебойно функционирует в течение 5-8 лет.
6. Небольшой вес. Масса прибора не превышает 0,6 кг.

Характеристики устройства согласно инструкции:

• ширина — 18,5 см;
• высота — 13 см;
• толщина — 9 см;
• сила тока в начале зарядки — 10 А;
• средняя сила тока — 4 А;
• энергопотребление — 250 Вт;
• тип источника питания — электрическая сеть 220 В.

Как пользоваться на примере ЗУ «Кедр Авто 4А»

Заряжать АКБ автомобиля устройствами «Кедр» несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение «Автомат».
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Цикл

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

Наглядный пример, как происходит зарядка автомобильного аккумулятора с помощью устройства «Кедр Авто 4А».

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим «Цикл». Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

3batareiki.ru

Радиосхемы. — Зарядное устройство КЕДР-авто 4А

категория

Радиосхемы для автолюбителей

материалы в категории

Устройство зарядное Кедр-авто 4А предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Технические характеристики:

• Номинальное напряжение питающей сети, В — 220 ±11;
• Номинальное напряжение заряжаемой батареи, В -12;
• Ток заряда номинальный, А, не менее — 4,0;
• Потребляемая мощность, Вт, не более — 85.

На лицевой панели расположены:

1. индикатор тока для контроля тока заряда;
2. кнопка включения режима «АВТОМАТ»;
3. светодиод, сигнализирующий об окончании цикла заряда;
4. кнопка включения режима «ЦИКЛ».

Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

Внешний вид зарядного устройства КЕДР Авто 4А

Схема зарядного устройства КЕДР авто 4А

Примечание: данная схема аналогична и для зарядного устройства КЕДР авто 12В, единственное отличие- в последнем отсутствуют предохранители F2, F3.

Печатная плата зарядного устройства Кедр авто 4А

Перечень элементов к принципиальной схеме прибора «Кедр-4А», «Кедр-12В».

Позиционное обозначение	Наименование элемента и тип	Кол-во	Примечания
R1, R2, R4	Резисторы МЛТ-0,125 — 120 Ом ± 10 %	3
R3, R5, R10 — R12 R14, R17, R18, R20	МЛТ-0,125 — 30 кОм ± 10 %	9
R6	МЛТ-0,125 — 10 кОм ± 10 %	1
R7, R16, R21	МЛТ-0,125 — 1,0 кОм ± 10 %	3
R8	МЛТ-0,125 — 18 кОм ± 10 %	1
R9, R19	СПЗ-38 — 33 кОм	2
R13	МЛТ-0,125 — 150 кОм ± 10 %	1
R22	МЛТ-0,125 — 120 кОм + 10 %	1
С1	Конденсаторы К73-17-630В — 0,1 мкФ	1
С2, С3, С4	К73-17-630В — 0,022 мкФ	3
VD1 — VD5	Диоды КД103А	5
VD6	КС175Ж	1
VS1, VS2	КУ202Г -т- М	2
HL1	Индикаторы АЛ307БМ	1
VT1	Транзисторы КТ361Г	1
VT2, VD3	КТ315Г	2
DD1, DD2	Микросхемы К176ЛА7	2
DD3	К176ИЕ5	1
DD4	К176ТМ2	1
F1	Предохранители ВП1-1 ІА 250 В	1
F2, F3	ВП1-1 5 А 250 В	2	«Кедр-4А»
РА1	Измерительный механизм М42303	1



Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

radio-uchebnik.ru

Зарядное устройство Кедр Авто 4А — инструкция, схема

---

Каждый, кто имеет автомобиль, прекрасно знает, где находится цветной параллелепипед, обклеенный цветными наклейками, зачем он нужен, но мало кто задумывается, что аккумуляторная батарея не вечная, и за ней нужно как минимум ухаживать. Только тогда она сможет протянуть отведенных ей 5-7 лет. А при необходимости ее нужно заряжать. Причем заряжать правильно, и для этого сейчас есть все условия.

Содержание:

1. Зарядное устройство Кедр Авто 4а
2. Когда необходимо использовать зарядное устройство
3. Описание Кедр Авто 4а
4. Функции

Зарядное устройство Кедр Авто 4а

Среды сотен тысяч моделей зарядных устройств (ЗУ), многие автомобилисты предпочитают отечественные зарядки. То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство Кедр Авто 4а. У многих возникают сложности с ремонтом этого прибора в силу того, что схема утеряна, а найти оригинальную не всегда удается. Мы порылись в наших архивах, и откопали схему прибора, которую предлагаем для изучения.

Имеет несложную архитектуру, и разобраться довольно просто, если можете отличить резистор от канистры. А если не можете, мы постараемся объяснить что это такое, зачем он нужен и как им пользоваться.

Когда необходимо использовать зарядное устройство

Химия — штука тонкая, а аккумулятор насквозь состоит из химических процессов. В тонкости химии мы погружаться не станем, а выясним то, что касается среднестатистического автомобилиста, его аккумулятора, и зарядного устройства Кедр Авто 4а.

АКБ должна быть в порядке. Зимой и летом. Но она имеет допустимую степень разряженности, которая проверяется довольно просто – при помощи ареометра, если конструкция АКБ позволяет, либо при помощи замера минимального напряжения на выводах. В первом случае замеряем плотность, во втором непосредственно напряжение. Допустимое значение разрядки АКБ зимой — 25% от номинала, а летом — 50%. Если банка может держать напряжение 1,6 В на протяжении пяти секунд, значит она полностью заряжена. Если напряжение составляет 1,4 В, значит батарея села на 50%. вся арифметика.

Проводить подзарядку АКБ нужно, и если вы выбрали Кедр Авто 4а, то оно вполне справится со своей задачей в том случае, если оно исправно. А последствия неправильной зарядки могут быть невеселыми для аккумулятора, поэтому каким бы умным не был прибор, его нужно контролировать.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Функции

При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод.

Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к прибору на 3-5 суток.

Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А.

Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!

Читайте также Зарядное устройство для автомобильного аккумулятора — как выбрать,  Сколько стоит аккумулятор на машину

Читайте также:

---

avtoshef.com

Кедр авто 4А — не включается

© 2008-2018 — ZIPSTORE.RU Запчасти и компоненты для торгового оборудования

Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник — пятница с 9:00 до 18:00; суббота и воскресенье — выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров, терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? — сделайте запрос нашим менеджерам. Официальный сайт компании Zipstore.ru.

zipstore.ru
