NE555 схема: универсальные практические проекты


NE555 схема используется в различных приложениях для таймера, генерации импульсов и генератора. Его можно использовать для обеспечения временных задержек в качестве генераторов и элементов триггера.

Практические схемы на основе таймера 555

NE555 схема является неотъемлемой частью электронных проектов. Будь то простой проект таймера NE555, включающий один 8-битный микроконтроллер и некоторые периферийные устройства, или сложный проект, включающий систему на чипах (SoC). Здесь мы рассмотрим некоторые схемы таймера 555, основанные на ИС.

1. Детектор движения с таймером NE555

Эта схема основана на пассивном инфракрасном (PIR) датчике, который автоматически включает устройство, когда кто-то приближается к нему. Его можно использовать для обнаружения кражи или проникновения постороннего лица в запретную зону или здание. Он также может включать свет, когда кто-то приближается к месту, где он установлен. Применения этой схемы включают, среди прочего, системы безопасности, освещение в коридорах и ванных комнатах.


Принципиальная схема детектора движения

2. Таймер со звуком

Этот звуковой таймер основан на четырехоперационном усилителе LM324 и таймере NE555. Время задержки может быть установлено от нескольких секунд до 30 минут. Его также можно использовать как чувствительную к звуку охранную сигнализацию. Также представлена ​​односторонняя разводка печатной платы для таймера со звуком и его компонентов.


Принципиальная схема таймера со звуком


Пайка на печатной плате таймера со звуковым управлением


Компоновка компонентов печатной платы

Загрузите PDF-файлы с макетами печатных плат и компонентов: нажмите здесь

3. Установите схему таймера 555 в моностабильный режим.

Представленная здесь NE555 схема, может действовать либо как простой таймер генерации одиночных импульсов для временных задержек, либо как генератор релаксации, генерирующий стабилизированные формы сигналов с изменяющейся скважностью от 50 до 100%. В этом видео демонстрируется, как настроить схему таймера NE555 в моностабильном режиме. Это позволит светодиоду включаться на определенное время после нажатия кнопки. Время, в течение которого светодиод остается включенным, можно установить другое, изменив сопротивление и емкость в цепи.

Таймер 555 в моностабильном режиме

Усилитель звука с ШИМ-таймером 555

В широко распространенной звуковой ШИМ-схеме 555 используется микросхема NE555 в нестабильном режиме, где частота переключения может изменяться от 65 кГц до 188 кГц.


555 Таймер ШИМ аудиоусилитель

5. Последовательный таймер для управления двигателем постоянного тока.

Последовательный таймер — это довольно часто используемая схема на промышленных предприятиях, поскольку большинство промышленных процессов относятся к типу цепной реакции. Это означает, что по завершении одного процесса запускается следующий.


Последовательный таймер для управления двигателем постоянного тока


Схема последовательного таймера управления двигателем постоянного тока

6. Бесконтактный таймер

Инфракрасная бесконтактная схема этого типа, также очень часто используется в качестве электрического переключателя, когда физический контакт нежелателен в целях гигиены. Например, можно часто увидеть использование инфракрасных датчиков приближения в общественных питьевых фонтанчиках и в общественных туалетах. Представленной здесь простой схемой можно управлять, перемещая перед ней руку. Это достигается за счет обнаружения инфракрасного света, отраженного вашей рукой на приемное устройство.


Бесконтактный переключатель таймера

7. Линейный таймер общего назначения

Этот простой таймер можно использовать для управления любым электроприбором, который необходимо выключить через определенное время, при условии, что параметры реле-переключателя соответствуют требованиям этого прибора. Он состоит из недорогих компонентов и сочетает в себе цифровую точность с простым аналоговым управлением, обеспечивая длительную синхронизацию без применения дорогостоящих резисторов или конденсаторов.


Линейный таймер для общего применения

8. Таймер инфракрасного дистанционного управления.

Здесь представлена ​​схема таймера с инфракрасным дистанционным управлением. Схема состоит из двух секций, а именно секции передатчика и секции приемника.


Секция ИК-передатчика


Секция ИК-приемника

9. Программируемый промышленный таймер включения-выключения с RF Remote

Некоторые из представленных здесь функций программируемого промышленного таймера включения/выключения включают:

  1. Время установлено от 1 до 60 секунд (может быть увеличено)
  2. Время включения и время выключения можно запрограммировать (от 1 до 60 секунд)
  3. Повторная (непрерывная) и однократная операция
  4. Полностью дистанционное управление в пределах 100 метров
  5. Удобные элементы управления на передней панели и дисплей с ЖК-дисплеем
  6. Кнопки аварийной остановки (на панели управления и на пульте)
  7. Предоставление беспотенциальных релейных контактов для подключения любого устройства/приложения 230 В переменного тока при 10 А или 28 В постоянного тока при 10 А.


Программируемый промышленный таймер

10. Проверка скорости на шоссе

Это устройство проверки скорости на дорогах может пригодиться ГАИ. Он не только отобразит на цифровом дисплее данные скорости транспортного средства, но и подаст звуковой сигнал, если средство передвижения превысит допустимую скорость для шоссе.


Схема проверки скорости на шоссе

11. Генератор сигналов и инвертор с использованием таймеров NE555 схема

Бывает, что нам часто требуется генератор прямоугольных сигналов с регулируемой частотой, почти равными высокими и низкими импульсами на выходе и регулируемыми амплитудами. Поэтому предлагаем вам для повторения простой, многими востребованный и недорогой генератор сигналов, построенный на таймерах NE555. С помощью внешних переключателей, вы можете управлять либо выбирать частотные диапазоны исходя из ваших требований. Однако рекомендуется задействовать частоты ниже 30 кГц.


Схема питания


Принципиальная схема генератора сигналов

12. Демонстрация нестабильного мультивибратора на базе таймера NE555 с использованием MATLAB

Здесь мы показываем демонстрационную программу для нестабильного мультивибратора на основе таймера NE555 схема, которого реализована с применением графического пользовательского интерфейса (GUI) в среде MATLAB 2014.


Графический интерфейс для симулятора нестабильного режима таймера 555


Форма волны для R1 = 1000 Ом, R2 = 1000 Ом и C = 1000 мкФ


Форма волны для R1 = 1000 Ом, R2 = 1000 Ом и C = 1 мкФ

13. Мигание лампы переменного тока с использованием таймера 555

Здесь мы представляем очень простой и недорогой таймер NE555 для попеременного включения и выключения двух выходных нагрузок для звуковой и визуальной индикации. Этого можно добиться, используя NE555 схему на биполярном транзисторе или LMC555 на основе КМОП.

Эту схему можно заставить мигать лампами переменного тока с низкой частотой или включать и выключать электрические нагрузки, подключенные к сети, на низкой скорости. Для уменьшения радиочастотного излучения переключение выполняется только при переходе через ноль сетевого напряжения переменного тока.


Принципиальная схема мигалки лампы переменного тока с использованием таймера NE555

14. Лампа RGB с таймером NE555 схема

Доступные на рынке многоцветные красно-зелено-синие (RGB) лампы дороги, поскольку они основаны на микроконтроллере. К тому же программа для микроконтроллера сама по себе довольно сложная. Мы вот здесь представляем простую и недорогую схему лампы RGB с таймером 555.


Принципиальная схема лампы RGB с таймером 555

15. Устранение ложных срабатываний таймера 555

Обычно ложное срабатывание таймера IC 555 происходит при включении питания, что приводит к нежелательному выходному напряжению, который запускает временной цикл таймера. Схема становится неэффективной, особенно когда нагрузка должна быть запитана только при необходимости. Вот простая схема устранения ложных срабатываний для таймера 555.


Цепь выключателя срабатывания таймера 555

Перевод с английского

схемы (микросхемы) на ne555, интегральный таймер

Современный рынок насыщен разнообразными устройствами, позволяющими реализовать практически любые потребности пользователей. При этом не возникает необходимости вникать в устройство используемого гаджета, и тем более, изучать принцип работы компонентов, из которых он изготовлен. Все давно привыкли к тому, что электрические часы, будильники, таймеры, кодовые замки  включаются и выключаются путем легкого прикосновения к сенсорной кнопке и исправно выполняют свои функции без участия потребителя.

В основу работы всех этих устройств положена микросхема NE555, которая была разработана почти 50 лет назад и до сих пор не утратила своей актуальности при создании электронных устройств, в основу действия которых положен триггер Шмидта, позволяющий управлять сигналами «включено» — «выключено» в самых различных вариациях.

Описание

Созданию микросхемы NE555, реализованному в 1970 году специалистами компании Signetics (США), предшествовали теоретические разработки Ганса Камензинда, который сумел доказать важность, не имевшего на тот момент времени аналогов, изобретения. Таймер NE555 явился первой и единственной «таймерной» микросхемой, доступной рядовым потребителям, которая позволяла собирать миниатюрные и недорогие устройства за счет плотной компановки элементов в кристалле микросхемы.

Основные параметры ИМС серии 555

Микросхема NE 555 состоит из пяти функциональных узлов:

  • делителя напряжения;
  • двух прецизионных компараторов;
  • триггера;
  • транзистора с открытым коллектором на выходе

РИСУНОК 1

Устройство микросхемы NE 555

Параметры работы микросхемы во многом определяются качеством сборки аналогов. Для таймера NE 555 диапазон рабочих температур составляет: 0° — 70° С, а для SE 555 он шире: от -55°С до +125°С.

Существенное влияние на точность работы схемы NE555оказывает вариант исполнения: гражданский или «военный». У последнего выше точность и продолжительнее ресурс работы. Корпус выполнен из керамики или металла.

Питание микросхем

Рекомендуемый интервал питания микросхем 555 и их аналогов лежит в интервале 4,5 V  — 16V. Для микросхемы с индексом SE может достигать 18V.

Потребляемый ток в норме составляет 2-5 мА, при пиковых значениях: 10-15 мА.

Выходной ток у китайских аналогов и отечественной микросхемы КР1006ВИ1 составляет не более 100 мА. У оригинальных импортных микросхем NE/SE 555 он около 200 мА.

Преимущества и недостатки микросхемы

У микросхемы 555 «таймерного» типа существует множество преимуществ. Именно поэтому она популярна столь долгое время.

Внутренний делитель задает верхний и нижний порог срабатывания для двух встроенных компараторов. Это одновременно является достоинством, та как не требуется вводить дополнительные элементы, одновременно это и недостаток: пороговым напряжением микросхемы нельзя управлять.

Кроме этого в процессе эксплуатации выявился и еще один недостаток: при каждом переключении возникает паразитный сквозной ток, достигающий в пиковых значениях силы в 400 мА. За счет этого увеличиваются тепловые потери. Микросхема нагревается.

Как избавиться от недостатков

Решение проблемы давно найдено. Оно заключается в установке между проводом вывода управления и общим проводом полярного конденсатора небольшой емкости (до 0,1 мкФ). Этот конденсатор стабилизирует работу микросхемы при запуске.

Помехоустойчивость работы микросхемы достигается установкой в цепь питания неполярного конденсатора емкостью 1 мкФ. Вариации микросхемы NE 555, собранные на КМОП-транзисторах, не несут в себе указанных недостатков. Для их стабильной работы нет необходимости устанавливать внешние конденсаторы.

Отечественные аналоги

К концу 70-х годов прошлого века в СССР была «разработана» собственная микросхема «таймерного» типа, получившая наименование КР1441ВИ1. В отличие от американской, в ней были использованы полевые транзисторы. Поскольку новых разработок в США не появлялось, и копировать было не с чего, то  КР1441ВИ1 так и осталась единственной и уникальной.

Особенностью советской/российской разработки является приоритет останова над входом запуска.

Области применения

Сложно найти направления в развитии электроприборов, в которой бы не нашел применение  таймер NE/SE 555. На нем успешно конструируют платы генераторов и реле времени, с возможностью управления интервалом от микросекунд до нескольких часов, используют при создании датчиков освещенности и контроля уровня жидкости, охранной сигнализации и кодовых замков.

Сигнализатор темноты

С устройствами, включающимися или выключающимися при изменении силы светового потока (освещенности), каждый вольно или невольно сталкивается каждый день:

  • на улицах с помощью таких устройств включаются фонари освещения;
  • в подъездах – дежурное освещение лестничных площадок;
  • в квартирах — различные устройства имеющий суточный ритм работы.

Принцип действия устройства, реагирующего на изменение освещенности, основан на том, что при изменении сопротивления фоторезистора, на входе NE555 меняется потенциал. Это влечет изменение напряжения на выходе и включает реле.

РИСУНОК 2

Принципиальная схема датчика света

Модуль сигнализации

Сигнализация, собранная с использованием микросхемы 555, использует ее как одновибратор, который, получив сигнал от датчика, генерирует управляющий сигнал включающий сирену. Продолжительность, тональность и громкость звучания регулируется введенными в схему переменными резисторами.

РИСУНОК 3

Принципиальная схема сигнализации

Метроном



Аналог механического прибора, задающего ритм определенной частоты и используемый музыкантами в процесс обучения и репетиций, имеет электронный аналог, собираемый с использованием таймера 555.

В данном случае микросхема работает в режиме мультивибратора, генерирующего периодические импульсы, которые регулируются  транзисторами Q1 и  Q2, обеспечивающими регулировку частоты импульсов. Непосредственно частота имульсов регулируется потенциометром Р1 . Для получения щелчка, схожего с щелчком механического метронома, в схему добавлен транзистор Q.

РИСУНОК 4

Принципиальная схема метронома

Таймер

Пример использования микросхемы по «прямому» назначению – отсчету интервала времени. Работа устройства основана на способности переключать режимы, выдавая сигналы на включение/выключение.

При разряженном конденсаторе потенциал на входе 555 обнулен. В процесс зарядки, требующей определенного времени, «отсчитывается» заданный интервал. После достижения заданного значения зарядки происходит разряд конденсатора, изменение потенциала. Таймер срабатывает на включение или выключение.

РИСУНОК 5

Принципиальная схема таймера

Точный генератор

Используется для регулирования параметров выходных импульсов в различных электронных устройствах. В частности – в высокочастотных преобразователях, входящих в блоки питания LED-лент.

РИСУНОК 6

Принципиальная схема таймера

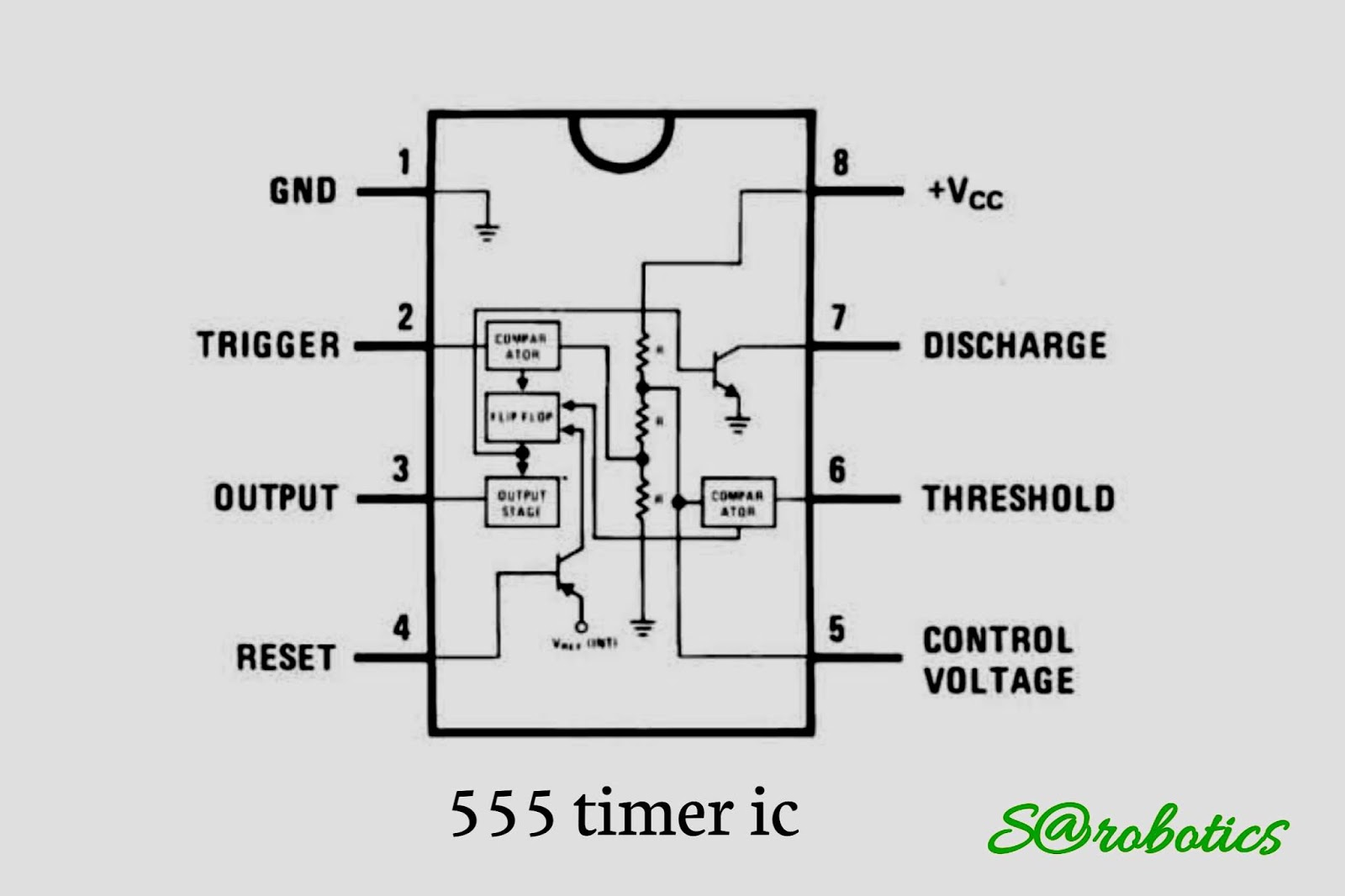

Расположение и назначение выводов

Микросхема NE555 имеет восемь выходов. В настоящее время встречаются микросхемы в прямоугольных DIP-корпусах, хотя, изредка, можно встретить микросхему в круглом металлическом корпусе. От этого назначение выводов не меняется.

Расположение и нумерация показана на рисунке:

РИСУНОК 7

Расположение и назначение выводов NE555

Режимы работы NE555

У микросхемы возможны три режима работы. Каждый из них используется в различных электронных устройствах.

Одновибратор

В этом режиме микросхема формирует одиночные импульсы. Эта способность реализуется в охранной сигнализации, таймерах включения/выключения.

Мультивибратор

В режиме мультивибрации происходит генерация одинаковых по амплитуде и частоте  импульсов прямоугольной формы. Это свойство реализуется в электронных метрономах или в конструкциях блоков питания для светодиодных лент.

Прецизионный триггер Шмидта с RS триггером

Способность делить компаратором входное напряжение на три части, по достижении пикового значения каждой го из которых происходит очередное переключение. Это свойство реализуется в системах автоматического регулирования различных устройств.

3 наиболее популярные схемы на основе ne555

1. Одновибратор

Стабильное состояние микросхемы в этом режиме – выключена. Включается она только на то время, в течение которого на вход подается внешний импульс. Время, на которое  одновибратор на 555 переходит в активное состояние, определяется емкостью конденсатора и/или RC цепочкой.

Используется в приборах что-либо включающих или выключающих.

2. Мигание светодиодом на мультивибраторе

Светодиодная мигалка может найти применение при устройстве иллюминации, в новогодних гирляндах или в светооформительских целях. Непосредственно к микросхеме невозможно подключить светодиоды мощностью более 0,5Вт, поэтому, для управления более мощной светодиодной цепью (лентой) потребуется дополнительное реле.

3. Реле времени

Принцип работы реле времени уже был описан выше. В этом режиме как нельзя лучше реализуются свойства микросхемы NE555, которая собственно, и была создана для использования в устройствах, измеряющих временные интервалы.

Микросхема 555 / Хабр

Всем привет. Сегодня я хочу рассказать вам о микросхеме 555. Её история началась ещё в далеком 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine). В те времена это была единственная «таймерная» микросхема, которая была доступна массовому потребителю. Сразу после выхода 555 завоевала бешеную популярность и её начали выпускать почти все производители полупроводников. Отечественные производители тоже выпускали данную микросхему под названием

КР1006ВИ1

.



Что это за чудо?

Микросхема выпускается в двух вариантах корпуса — пластиковом DIP и круглом металлическом. Правда встретить 555 в круглом металлическом корпусе в наши времена очень сложно, чего не скажешь о версии в пластиковом DIP корпусе. Внутри корпуса с восемью выводами скрываются транзисторы, диоды и резисторы. Не будем вдаваться в доскональное изучение 555, но про ножки этой микросхемы я расскажу более подробно. Всего ножек 8.

1. Земля. Вывод, который во всех схемах нужно подключать к минусу питания.
2. Триггер, он же запуск. Если напряжение на пуске падает ниже 1/3 Vпит, то таймер запускается. Ток, потребляемый входом, не превышает 500нА.
3. Выход. Напряжение выхода примерно на 1,7 В ниже напряжения питания, когда он включен. Максимальная нагрузка, которую может выдержать выход — 200 мА.
4. Сброс. Если подать на него низкий уровень напряжения (меньше 0,7 В), то схема переходит в исходное состояние не зависимо от того, в каком режиме находится таймер на данный момент. Если в схеме не нужен сброс, то рекомендуется подключить этот вывод к плюсу питания.
5. Контроль. Этот вывод позволит нам получить доступ к опорному напряжению компаратора №1. Используется этот вывод очень редко, а вися в воздухе может сбивать работу, поэтому в схеме его лучше всего присоединить к земле.
6. Порог, он же стоп. Если напряжение на этом выходе выше 2/3 Vcc, то таймер останавливается и выход переводится в состояние покоя. Стоит заметить, что работает выход только тогда, когда вход выключен.
7. Разряд. Этот выход соединяется с землей внутри самой микросхемы, когда на выходе микросхемы низкий уровень и закрыт, когда на выходе высокий уровень. Может пропускать до 200 мА и иногда используется как дополнительный выход.
8. Питание. Данный выход нужно подключать к плюсу питания. Микросхема поддерживает напряжение в пределах 4,5-16 В. Может работать от обычной 9В-батарейки или от проводка USB.

Режимы

Ну что же пришло время поведать вам о режимах микросхемы 555. Их всего 3 и о каждом я расскажу более подробно.

Моностабильный

При подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса. Важно, что после включения микросхема не будет реагировать на новые сигналы. Длину импульса можно рассчитать по формуле t=1.1*R*C. Пределов по длительности импульсов нет — как по минимальной, так и по максимальной длительности. Есть некоторые практические ограничения, которые можно обойти, но стоит задуматься над тем, нужно ли это и не проще ли выбрать другое решение. Итак, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С — 95пФ. Можно и меньше, но при этом схема начнет поглощать много электричества.

Нестабильный мультивибратор

В этом режиме все довольно таки просто. Управлять таймером не нужно. Он все сделает сам — сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний. Частота с которой будет колебаться зависит от параметров величин R1,R2 и C и определяется она по формуле F= 1,44/((R1+R2)C). В течение времени t1 = 0.693(R1+R2)C на выходе будет высокий уровень, а в течение времени 2 = 0.693R2C — низкий.

Бистабильный

В данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку — выход включился, нажал другую — выключился.

Конец

Думаю Вам уже надоел теоретический материал и Вы хотите приступить к практике. Саму микросхему и детали к ней Вы можете купить в любой радиолавке. Ну, а если Вам вдруг лень идти в магазин Вы можете заказать все детали на этом

сайте

. Забыл сказать, что посылка будет идти к Вам где-то месяц. Спасибо за внимание, если Вам понравилась моя статья, то позже я обязательно напишу ещё одну, где я расскажу какие гаджеты можно сделать на микросхеме 555.

Применение микросхемы ne555 схемы — Морской флот

Микросхемы 555 применяются довольно часто в радиолюбительской практике – они практичны, многофункциональны и очень просты в использовании. На таких микросхемах можно реализовать любую конструкцию – как простейшие триггеры Шмитта с парочкой дополнительных элементов, так и многоступенчатые кодовые замки.

NE555 была разработана уже довольно давно, даже в советских журналах «Радио», «Моделист-конструктор», на аналогах этой микросхемы можно было встретить немало самоделок. На сегодняшний день эта микросхема активно применяется в конструкциях со светодиодами.

Описание микросхемы

Это разработка компании из США Signetics. Именно ее специалисты смогли реализовать на практике работы Камензинда Ганса. Это, можно сказать, отец интегральной микросхемы – в тяжелых условиях высокой конкуренции инженерам удалось сделать продукт, который вышел на мировой рынок и завоевал широкую популярность.

В те годы у микросхемы 555 серии не было в мире аналогов – очень высокая плотность монтажа элементов в устройстве и крайне низкая себестоимость. Именно благодаря этим параметрам она заслужила высокую популярность среди конструкторов.

Отечественные аналоги

После началось массовое копирование этого радиоэлемента – советский аналог микросхемы носил название КР1006ВИ1. Между прочим, она во всех отношениях является уникальной разработкой, даже несмотря на то, что у нее много аналогов. Только у отечественных микросхем вход остановки приоритетнее, чем вход запуска. Ни в одной из зарубежных конструкций нет такой особенности. Но эту особенность обязательно нужно учитывать при проектировании схем, в которых оба входа активно используются.

Где применяется?

Но нужно заметить, что приоритеты входов не очень сильно влияют на работоспособность микросхемы. Это только мелкий нюанс, который нужно учитывать в редких случаях. Для снижения потребляемой мощности в середине 70-х был налажен выпуск КМОП-элементов. В СССР микросхемы на полевиках носили название КР1441ВИ1.

Генераторы на микросхеме 555 очень часто используются в конструкциях радиолюбителей. Несложно реализовать на этой микросхеме и реле времени, причем задержку можно установить от нескольких миллисекунд до часов. Существуют и более сложные элементы, в основе которых находится 555 схема – они содержат в себе устройства по предотвращению дребезжания контактов, ШИМ-контроллеры, восстановления сигнала цифрового типа.

Преимущества и недостатки микросхемы

Внутри таймера имеется встроенный делитель напряжения – именно он позволяет задать строго фиксированный нижний и верхний порог, при котором происходит срабатывание компараторов. Именно отсюда можно сделать вывод о главном недостатке – пороговыми значениями невозможно управлять, а из конструкции исключить делитель тоже нельзя, существенно сужается область практического применения микросхемы 555. Схемы мультивибраторов и одновибраторов построить можно, но более сложные конструкции не получится.

При изготовлении таймеров на биполярных транзисторах выскакивает один большой недостаток – выходной каскад переходит в противоположное состояние. И при каждом переключении появляется сквозной паразитный ток, пиковое значение его может быть около 400 мА. При этом существенно увеличиваются потери на тепло.

Как избавиться от недостатков?

Но избавиться от такой проблемы можно, достаточно установить полярный конденсатор не более 0,1 мкФ между управляющим выводом и минусом питания.

А чтобы существенно повысить помехоустойчивость, в цепи питания устанавливается неполярный конденсатор емкостью 1 мкФ. При практическом применении микросхем 555 важно учитывать, влияют ли на их работу пассивные элементы – резисторы и конденсаторы. Но нужно заметить одну особенность – при использовании таймеров на КМОП-элементах эти все недостатки просто уходят, нет необходимости применять дополнительные конденсаторы.

Основные параметры микросхем

Если вы решите изготовить таймер на микросхеме 555, то нужно знать ее основные особенности. Всего в приборе имеется пять узлов, их можно разглядеть на диаграмме. По входу находится делитель напряжение резистивного типа. С его помощью происходит формирование двух опорных напряжений, необходимых для работы компараторов. Выходы компараторов соединяются с RS-триггером и внешним контактом для сброса. И только после этого на усилительное устройство, где увеличивается значение сигнала.

Питание микросхем

В окончании находится транзистор, у которого коллектор открыт – он выполняет ряд функций, зависит все от того, какая конкретно задача перед ним стоит. Рекомендуется на интегральные микросхемы NE, SA, NA подавать напряжение питания в диапазоне 4,5-16 В. Только для в случае применения микросхем 555 с аббревиатурой SE допускается увеличение до 18 В.

Максимальный ток потребления при напряжении 4,5 В может достигать 10-15 мА, минимальное значение – 2-5 мА. Существуют микросхемы КМОП, у которых ток потребления не превышает 1 мА. У отечественных ИМС типа КР1006ВИ1 ток потребления не превышает 100 мА. Подробное описание микросхемы 555 и ее отечественных аналогов можно найти в даташитах.

Эксплуатация микросхемы

Условия эксплуатации зависят напрямую от того, какая фирма производит микросхему. В качестве примера можно привести два аналога – NE555 и SE555. У первой диапазон температур, в котором она нормально будет работать, находится в интервале 0-70 градусов. У второй же он намного шире – от -55 до +125 градусов. Поэтому такие параметры всегда нужно учитывать при проектировании устройств. Желательно ознакомиться со всеми типовыми значениями напряжений и токов на выводах Reset, TRIG, THRES, CONT. Для этого можно воспользоваться даташитом к конкретной модели – в ней вы найдете исчерпывающую информацию.

От этого зависит и практическое применение схемы. Радиолюбителями микросхема 555 используется довольно часто – в системах управления даже существуют задающие генераторы для радиопередатчиков на этом элементе. Преимущество его перед любым транзисторным или ламповым вариантом – невероятно высокая стабильность частоты. И нет надобности подбирать элементы с высокой стабильностью, устанавливать дополнительные устройства для выравнивания напряжения. Достаточно установить простую микросхему и усилить сигнал, который будет вырабатываться на выходе.

Назначение выводов ИМС

На микросхемах 555 серии присутствует всего восемь выводов, тип корпуса PDIP8, SOIC, TSSOP. Но во всех случаях назначение выводов одинаковое. УГО элемента – это прямоугольник, подписанный «G1» в случае генератора одиночных импульсов и «GN» для мультивибратора. Назначение выводов:

  1. GND – общий, по порядку он первый (если считать от ключа-метки). На этот вывод подается минус от источника питания.
  2. TRIG – вход запуска. Именно на этот вывод подается низкоуровневый импульс и он поступает на второй компаратор. В результате происходит запуск ИМС и появляется на выходе сигнал с высоким уровнем. Причем длительность сигнала зависит от значений С и R.
  3. OUT – выход, на котором появляется сигнал высокого и низкого уровней. Переключение между ними занимает не более 0,1 мкс.
  4. RESET – сброс. Этот вход обладает наивысшим приоритетом, он управляет таймером, причем не зависит это от того, есть ли напряжение на остальных ножках микросхемы. Чтобы разрешить запуск, нужно наличие напряжения свыше 0,7В. В том случае, если импульс меньше 0,7В, то работа микросхемы 555 запрещается.
  5. CTRL – контрольный вход, который соединяется с делителем напряжения. И если нет никаких внешних факторов, которые могут повлиять на работу, выдается на этом выходе напряжение 2/3 от питающего. При подаче управляющего сигнала на этот вход на выходе образуется модулированный импульс. В случае с простыми схемами этот выход соединяется к конденсатору.
  6. THR – остановка. Это вход 1-го компаратора, в случае появления на нем напряжения 2/3 от питающего происходит остановка работы триггера и таймер переводится в пониженный уровень. Но обязательное условие – на ножке TRIG не должно быть сигнала запуска (так как у него приоритет).
  7. DIS – разряд. Он соединяется непосредственно с транзистором, расположенным внутри микросхемы 555. У него коллектор общий. В цепи эмиттер-коллектор устанавливается конденсатор, который необходим для того чтобы задать время.
  8. VCC – подключение к плюсу источника питания.

Режим одновибратора

Всего существует три работы режима микросхемы NE555, один из них – одновибратор. Чтобы осуществить формирование импульсов, приходится применять конденсатор полярного типа и резистор.

Работа схемы происходит таким образом:

  1. Ко входу таймера прикладывается напряжение – низкоуровневый импульс.
  2. Происходит переключение режима работы микросхемы.
  3. На выводе «3» появляется сигнал с высоким уровнем.

Рассчитать время, в течение которого проходит сигнал, можно по простой формуле:

По прошествии этого времени на выходе произойдет формирование низкоуровневого сигнала. В режиме мультивибратора выводы «4» и «8» соединяются. При разработке схем на основе одновибратора нужно учитывать такие нюансы:

  1. Напряжение питания не может влиять на время импульса. При увеличении напряжения скорость зарядки конденсатора, который задает время, больше. Следовательно, увеличивается амплитуда сигнала на выходе.
  2. Если произвести подачу дополнительного импульса на вход (уже после основного), то он не повлияет на работоспособность таймера до окончания времени t.

Чтобы повлиять на функционирование генератора, можно воспользоваться одним из способов:

  1. На вывод RESET подать низкоуровневый сигнал. При этом таймер вернется в состояние по умолчанию.
  2. Если на вход «2» идет низкоуровневый сигнал, то на выходе всегда будет высокий импульс.

При помощи одиночных импульсов, подаваемых на вход, и изменения параметров времязадающих компонентов, можно на выходе получить прямоугольный сигнал нужной длительности.

Схема мультивибратора

Изготовить металлоискатель на микросхеме 555 сможет любой начинающий радиолюбитель, но для этого нужно изучить особенности работы этого прибора. Мультивибратор – это специальный генератор, который вырабатывает с определенной периодичностью прямоугольные импульсы. Причем строго задается амплитуда, длительность и частота – зависят значения от того, какая задача стоит перед устройством.

Для формирования повторяющихся сигналов применяются резисторы и конденсаторы. Длительность сигнала t1, паузы t2, частоту f, и период T можно найти по следующим формулам:

Исходя из этих выражений, можно увидеть, что пауза по длительности не должна быть больше времени сигнала. Другими словами, скважность не будет никогда больше 2. От этого напрямую зависит практическое применение микросхемы 555. Схемы различных устройств и конструкций строятся по даташитам – инструкциям. В них даны все возможные рекомендации для сборки приборов. Скважность можно найти по формуле S=T/t1. Чтобы увеличить этот показатель, необходимо добавить в схему полупроводниковый диод. Его катод соединяется с шестой ножкой, а анод с седьмой.

Если посмотреть в даташит, то в нем указывается обратная величина скважности – ее можно посчитать по формуле D=1/S. Измеряется она в процентах. Работу схемы мультивибратора можно описать следующим образом:

  1. При подаче питания конденсатор полностью разряжен.
  2. Таймер переводится в высокоуровневое состояние.
  3. Конденсатор накапливает заряд и на нем напряжение достигает максимума – 2/3 от питающего.
  4. Происходит переключение микросхемы и на выходе появляется низкоуровневый сигнал.
  5. Конденсатор разряжается в течение t1 до уровня 1/3 от питающего напряжения.
  6. Микросхема 555 переключается снова и на выходе образуется опять высокоуровневый сигнал.

Такой режим работы называется автоколебательным. На выходе постоянно изменяется величина сигнала, микросхема-таймер 555 равные промежутки времени находится в различных режимах.

Прецизионный триггер Шмитта

В таймерах типа NE555 и аналогичных имеется встроенный компаратор с двумя порогами – нижним и верхним. Кроме того, в нем присутствует специальный RS-триггер. Именно это позволяет реализовать конструкцию прецизионного триггера Шмитта. Напряжение, поступающее на вход, делится при помощи компаратора на три равные части. И как только достигает уровень значения порога, происходит переключение режима работы микросхемы. Гистерезис при этом увеличивается, его величина достигает значения 1/3 от напряжения питания. Используется прецизионный триггер в конструкциях систем с автоматическим регулированием.

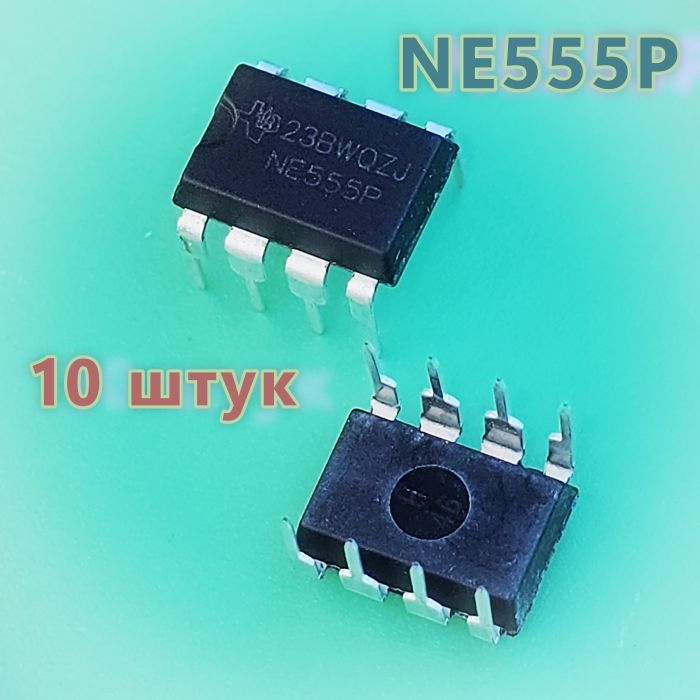

Таймер NE555 является, пожалуй, самой популярной интегральной микросхемой своего времени. Несмотря на то, что он был разработан более 40 лет назад (в 1972 году) он до сих пор выпускается многими производителями. В этой статье, постараемся подробно осветить вопросы описания и применения таймера NE555.

Умные соединения компаратора, сбрасываемый триггер и инвертирующий усилитель в одной монолитной интегральной микросхеме, наряду с несколькими другими элементами породили почти бессмертные схемы устройств, которые сегодня используется многими радиолюбителями.

555 Таймер был разработан американской компанией Signetics в 1972 году и зарегистрирован на мировом рынке. Два года спустя той же компании был разработана микросхема с обозначением 556, которая объединила в себе два отдельных таймера NE555 имеющих только общие выводы по питанию. Еще позже были разработаны микросхемы 557, 558 и 559 с применением до четырех таймеров NE555 в одном корпусе. Но позже они были сняты с производства и почти забыты.

Интегральная микросхема NE555 разрабатывалась в качестве таймера и содержит в себе комбинацию аналоговых и цифровых элементов в одном кристалле. Выпускается в различном исполнении, начиная от классического DIP корпуса стандартного и SOIC для SMD монтажа и до миниатюрного корпуса версии SSOP или SOT23-5. (Цены на таймер NE555)

Таймер NE555, кроме стандартного исполнения производиться так же в маломощном CMOS исполнении. Схема электропитания NE555 составляет от 4,5 до 15 вольт (18 вольт максимум), а CMOS вариант использует питание от 3 вольт. Максимальная выходная нагрузка выхода для NE555 200мА, у версии маломощного таймера только 20 мА при 9 вольт.

Стабильность работы стандартной версии 555 сильно зависит от качества источника питания. Это не так сильно сказывается в простых схемах с применением таймера, однако, в более сложных конструкциях, желательно устанавливать буферный конденсатор по цепи питания емкостью 100 мкф.

Основные характеристики интегрального таймера NE555

  • Максимальная частота более чем 500 кГц.
  • Длина одного импульса от 1 мсек до часа.
  • Может работать в режиме моностабильного мультвибратора.
  • Высокий выходной ток (до 200 мА)
  • Регулируемая скважность импульса (отношение периода импульса к его длительности).
  • Совместимость с TTL уровнями.
  • Температурная стабильность 0,005% на 1 градус Цельсия.

Микросхема NE555 в своем составе содержит чуть более 20 транзисторов и 10 резисторов. На следующем рисунке приводится структурная схема таймера от Philips Semiconductors.

В следующей таблице перечислены основные свойства NE555

Назначение выводов таймера NE555

№2 — Запуск (триггер)

Триггер переключается, если на этом выводе напряжение упадет ниже 1/3 напряжения питания. Данный вывод имеет высокое входное сопротивление, более 2 мОм. В нестабильном режиме используется для контроля напряжения на времязадающем конденсаторе, в бистабильном режиме к нему подключается элемент коммутации, например, кнопка.

№4 – Сброс

Если напряжение на этом выводе ниже 0,7 вольт, то происходит сброс внутреннего компаратора. В случае неиспользования, на данный вывод таймера NE555 необходимо подать напряжение питания. Сопротивление вывода составляет около 10 кОм.

№5 — Контроль

Может использоваться для регулировки длительности импульсов на выходе путем подачи напряжения 2/3 от напряжения питания. Если это вывод не используется, то его желательно подключить к минусу источника питания через конденсатор 0,01 мкф.

№6 — Стоп (компаратор)

Останавливает функционирование таймера, если напряжение на этом выводе будет выше 2/3 напряжения питания. Вывод имеет высокое входное сопротивление, более 10 мОм. Он обычно используется для измерения напряжения на времязадающем конденсаторе.

№7 — Разряд

Вывод через внутренний транзистор подключается к «земле», когда внутренний триггер находится в активном состоянии. Вывод (открытый коллектор) используется в основном для разряда времязадающего конденсатора.

№3 – Выход

Микросхема NE555 имеет всего один выход с током до 200 мА. Это значительно больше, чем у обычных интегральных микросхем. Вывод способен управлять, например, светодиодами (с токоограничивающим резистором), небольшими лампочками, пьезоэлектрическим преобразователем, динамиком (с конденсатором), электромагнитным реле (с защитным диодом) или даже маломощными двигателями постоянного тока. Если требуется более высокий выходной ток, то можно подключить подходящий транзистор в качестве усилителя.

Таймер NE555 — схема включения

Способность вывода 3 таймера NE555 создавать как высокий уровень напряжения, так и низкий (практически 0 вольт) позволяет управлять нагрузкой подключенной как к минусу питания, так и к плюсу. Как пример, подключение светодиодов. Это, конечно, не является обязательным требованием, и нагрузка (светодиод) может быть подключен либо к минусу, либо плюсу питания.

Если таймер NE555 работает в нестабильном состоянии (режим генератора), то к выходу его можно подключить динамик. Он подключается после разделительного конденсатора (например, 100 мкф) и должен иметь сопротивление не менее 64 Ом из-за ограниченного максимального тока нагрузки выхода таймера. Конденсатор предназначен для отделения постоянной составляющей сигнала и проводит только аудиосигнал.

Динамик с сопротивлением катушки ниже чем 64 Ом можно подключить либо через конденсатор с меньшей емкостью (реактивное сопротивление), являющегося дополнительным сопротивлением либо с помощью усилителя. Усилитель также может быть использован для подключения более мощного громкоговорителя.

Как и все интегральных микросхемы, выход таймера NE555 управляющий индуктивной нагрузкой (реле) должен быть защищена от скачков повышенного напряжения, созданное в индуктивности в момент отключения. Диод (например, 1N4148) всегда подключается параллельно к катушке реле в обратном направлении.

Однако, для микросхемы NE555 требуется второй диод, включенный последовательно с катушкой реле. Он ограничивает низкое напряжение, которое находится на выходе 3 таймера и предотвращает возбуждение реле небольшим током.

Таким диодом может быть, например, 1N4001 (1N4148 диод не подходит) либо светодиод.

Часть первая. Теоретическая.

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту замечательную микросхему. Ну а уж слышали о ней так точно все.

Её история началась в 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine).
На тот момент это была единственная «таймерная» микросхема доступная массовому потребителю. Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс.

За прошедшие 35 лет практически каждый уважающий себя производитель полупроводников считал свои долгом выпустить свою версию этой микросхемы, в том числе и по более современным техпроцессам. Например, компания Motorola выпускает CMOS версию MC1455. Но при всем при этом в функциональности и расположении выводов никаких различий у всех этих версий нет. Все они полные аналоги друг друга.

Наши отечественные производители тоже не остались в стороне и выпускают эту микросхему под названием КР1006ВИ1.

А вот список заморских производителей, которые выпускают таймер 555 и их коммерческие обозначения:

Производитель

Название микросхемы

В некоторых случаях указано два названия. Это означает, что выпускается две версии микросхемы – гражданская, для коммерческого применения и военная. Военная версия отличается большей точностью, широким диапазоном рабочих температур и выпускается в металлическом или керамическом корпусе. Ну и дороже, разумеется.

Начнем с корпуса и выводов.

Микросхема выпускается в двух типах корпусов – пластиковом DIP и круглом металлическом. Правда, в металлическом корпусе она все же выпускалась – сейчас остались только DIP-корпуса. Но на случай, если вам вдруг достанется такое счастье, привожу оба рисунка корпуса. Назначения выводов одинаковые в обоих корпусах. Помимо стандартных, выпускается еще две разновидности микросхем – 556 и 558. 556 – это сдвоенная версия таймера, 558 – счетверенная.

Функциональная схема таймера показана на рисунке прямо над этим предложением.
Микросхема содержит около 20 транзисторов, 15 резисторов, 2 диода. Состав и количество компонентов могут несущественно меняться в зависимости от производителя. Выходной ток может достигать 200 мА, потребляемый – на 3- 6 мА больше. Напряжение питания может изменяться от 4,5 до 18 вольт. При этом точность таймера практически не зависит от изменения напряжения питания и составляет 1% от расчетного. Дрейф составляет 0,1%/вольт, а температурный дрейф – 0,005%/С.

Теперь мы посмотрим на принципиальную схему таймера и перемоем ему кости, вернее ноги – какой вывод для чего нужен и что все это значит.

1. Земля. Особо комментировать тут нечего – вывод, который подключается к минусу питания и к общему проводу схемы.

2. Запуск. Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, см. функциональную схему) и конденсатором С – это так называемый режим моностабильного мультивибратора. Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА.

3. Выход. Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий – высокий уровень происходит приблизительно за 100 нс.

4. Сброс. При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и в Африке reset. Входное напряжение не зависит от величины напряжения питания – это TTL-совместимый вход. Для предотвращения случайных сбросов этот вывод настоятельно рекомендуется подключить к плюсу питания, пока в нем нет необходимости.

5. Контроль. Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей.

6. Останов. Этот вывод является одним из входов компаратора №1. Он используется как эдакий антипод вывода 2. То есть используется для остановки таймера и приведения выхода в состояние (Мяу! Тихой паники?!) низкого уровня. При подаче импульса высокого уровня (не менее 2/3 напряжения питания), таймер останавливается, и выход сбрасывается в состояние низкого уровня. Так же как и на вывод 2, на этот вывод можно подавать как прямоугольные импульсы, так и синусоидальные.

7. Разряд. Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.

8. Плюс питания. Как и в случае с выводом 1 особо ничего не скажешь. Напряжение питания таймера может находиться в пределах 4,5-16 вольт. У военных версий микросхемы верхний диапазон находится на уровне 18 вольт.

Едем дальше.
Большинство таймеров нуждаются во времязадающей цепочке, обычно состоящей из резистора и конденсатора. Таймер 555 не исключение. Давайте посмотрим на диаграмму работы микросхемы.

Итак, предположим, что мы подали питание на микросхему. Вход находится в состоянии высокого уровня, на выходе – низкий уровень, конденсатор С разряжен. Все спокойно, все спят. И тут БАХ – мы подаем серию прямоугольных импульсов на вход таймера. Что происходит?

Первый же импульс низкого уровня переключает выход таймера в состояние высокого уровня. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резистор R. Все то время пока конденсатор заряжается, выход таймера остается во включенном состоянии – на нем сохраняется высокий уровень напряжения. Как только конденсатор зарядится до 2/3 напряжения питания, выход микросхемы выключается и на нем появляется низкий уровень. Транзистор T6 открывается и конденсатор С разряжается.
Однако есть два нюанса, которые показаны на графике пунктирными линиями.

Первый – если после окончания заряда конденсатора на входе сохраняется низкий уровень напряжения – в таком случае выход остается активным – на нем сохраняется высокий уровень до тех пор, пока на входе не появится высокий уровень. Второй – если мы активируем вход Сброс напряжением низкого уровня. В этом случае выход сразу же выключится, не смотря на то, что конденсатор все еще заряжается.
Так, лирическую часть закончили – перейдем к суровым цифрам и расчетам. Как же нам определить время, на которое будет включаться таймер и номиналы RC цепочки, необходимые для задания этого времени? Время, за которое конденсатор заряжается до 63,2% (2/3) напряжения питания называется временной константой, обозначим её буковкой t. Вычисляется это время потрясающей по своей сложности формулой. Вот она: t = R*C, где R – сопротивление резистора в МегаОм-ах, С – емкость конденсатора в микроФарад-ах. Время получается в секундах.

К формуле мы еще вернемся, когда будем подробно рассматривать режимы работы таймера. А сейчас пока посмотрим на простенький тестер для этой микросхемы, который запросто скажет вам – работает ваш экземпляр таймера или нет.

Если после включения питания мигают оба светодиода – значит все хорошо и микросхема во вполне рабочем состоянии. Если же хотя бы один из диодов не горит или наоборот – горит постоянно, значит такую микросхемы можно спустить в унитаз с чистой совестью или вернуть назад продавцу, если вы её только что купили. Напряжение питания – 9 вольт. Например, от батареи «Крона».

Теперь рассмотрим режимы работы этой микросхемы.
Собственно говоря, режимов у нее две штуки. Первый – моностабильный мультивибратор. Моностабильный – потому что стабильное состояние у такого мультивибратора одно – выключен. А во включенное состояние мы его переводим временно, подав на вход таймера какой-либо сигнал. Как уже отмечалось выше, время, на которое мультивибратор переходит в активное состояние, определяется RC цепочкой. Эти свойства могут быть использованы в самых разнообразных схемах. Для запуска чего-либо на определенное время или наоборот – для формирования паузы на заданное время.

Второй режим – это генератор импульсов. Микросхема может выдавать последовательность прямоугольных импульсов, параметры которых определяются все той же RC цепочкой.

Начнем сначала, то есть с первого режима.

Схема включения микросхемы показана на рисунке. RC цепочка включена между плюсом и минусом питания. К соединению резистора и конденсатора подключен вывод 6 – Останов. Это вход компаратора №1. Сюда же подключен вывод 7 – Разряд. Входной импульс подается на вывод 2 – Запуск. Это вход компаратора №2. Совершенно простецкая схема – один резистор и один конденсатор – куда уж проще? Для повышения помехоустойчивости можно подключить вывод 5 на общий провод через конденсатор емкостью 10нФ.
Итак, в исходном состоянии, на выходе таймера низкий уровень – около нуля вольт, конденсатор разряжен и заряжаться не хочет, поскольку открыт транзистор Т6. Это состояние стабильное, оно может продолжаться неопределенно долгое время. При поступлении на вход импульса низкого уровня, срабатывает компаратор №2 и переключает внутренний триггер таймера. В результате на выходе устанавливается высокий уровень напряжения. Транзистор Т6 закрывается и начинает заряжаться конденсатор С через резистор R. Все то время, пока он заряжается, на выходе таймера сохраняется высокий уровень. Таймер не реагирует ни на какие внешние раздражители, буде они поступают на вывод 2. То есть, после срабатывания таймера от первого импульса дальнейшие импульсы не оказывают никакого действия на состояние таймера – это очень важно. Так, что там у нас происходит то? А, да – заряжается конденсатор. Когда он зарядится до напряжения 2/3Vпит, сработает компаратор №1 и в свою очередь переключит внутренний триггер. В результате на выходе установится низкий уровень напряжения, и схема вернется в свое исходное, стабильное состояние. Транзистор Т6 откроется и разрядит конденсатор С.

Время, на которое таймер, так сказать «выходит из себя», может быть от одной миллисекунды до сотен секунд.
Считается оно так: T=1.1*R*C
Теоретически, пределов по длительности импульсов нет – как по минимальной длительности, так и по максимальной. Однако, есть некоторые практические ограничения, которые обойти можно, но сначала стоит задуматься – нужно ли это делать и не проще ли выбрать другое схемное решение.

Так, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С – 95пФ. Можно ли меньше? В принципе – да. Но при этом, если еще уменьшить сопротивление резистора – схема начнет трескать слишком много электричества. Если уменьшить емкость С, то всякие паразитные емкости и помехи могут существенно повлиять на работу схемы.
С другой стороны, максимальное значение резистора примерно равно 15Мом. Здесь ограничение накладывает ток, потребляемый входом Останов (около 120нА) и ток утечки конденсатора С. Таким образом, при слишком большом значении резистора таймер просто никогда не выключится, если сумма токов утечки конденсатора и тока входа превысит 120 нА.
Ну а что касается максимальной емкости конденсатора, то дело не столько в самой емкости, сколько в токе утечки. Понятно, что чем больше емкость, тем больше ток утечки и тем хуже будет точность таймера. Поэтому, если таймер будет использоваться для больших временных интервалов, то лучше пользоваться конденсаторами с малыми токами утечки – например, танталовыми.

Перейдем ко второму режиму.

В эту схему добавлен еще один резистор. Входы обоих компараторов соединены и подключены к соединению резистора R2 и конденсатора. Вывод 7 включен между резисторами. Конденсатор заряжается через резисторы R1 и R2.

Теперь посмотрим, что же произойдет, когда мы подадим питание на схему. В исходном состоянии конденсатор разряжен и на входах обоих компараторов низкий уровень напряжения, близкий к нулю. Компаратор №2 переключает внутренний триггер и устанавливает на выходе таймера высокий уровень. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резисторы R1 и R2.

Когда напряжение на конденсаторе достигает 2/3 напряжения питания, компаратор №1 в свою очередь переключает триггер и выключает выход таймер – напряжение на выходе становится близким к нулю. Транзистор Т6 открывается и конденсатор начинает разряжаться через резистор R2. Как только напряжение на конденсаторе опустится до 1/3 напряжения питания, компаратор №2 опять переключит триггер и на выходе микросхемы снова появится высокий уровень. Транзистор Т6 закроется и конденсатор снова начнет заряжаться.

Короче говоря, на выходе мы получаем последовательность прямоугольных импульсов. Частота импульсов, как вы вероятно уже догадались, зависит от величин C, R1 и R2. Определяется она по формуле:

Значения R1 и R2 подставляются в Омах, C – в фарадах, частота получается в Герцах.
Время между началом каждого следующего импульса называется периодом и обозначается буковкой t. Оно складывается из длительности самого импульса – t1 и промежутком между импульсами – t2. t = t1+t2.
Частота и период – понятия обратные друг другу и зависимость между ними следующая:
f = 1/t.
t1 и t2 разумеется тоже можно и нужно посчитать. Вот так:
t1 = 0.693(R1+R2)C;
t2 = 0.693R2C;

Ну, с теоретической частью вроде бы покончили. В следующей части рассмотрим конкретные примеры включения таймера 555 в различных схемах и для самого разнообразного использования.

Интегральные схемы: работа с таймером 555

В предыдущей заметке, посвященной электронике, мы познакомились с довольно простой интегральной схемой, счетчиком 4026. Чип, о котором речь пойдет в этом посте, существенно интереснее, как минимум, потому что он может выполнять не одну-единственную функцию, а сразу несколько. Более того, с его помощью мы наконец-то научимся не только мигать светодиодами, но и генерировать звуки. Название чипа — таймер 555.

Как работает таймер 555

Я видел разные объяснения того, как работает данная микросхема. Но лучшее, как мне кажется, приводится во всей той же книге Чарьза Платта. Платт предлагает представить, что внутри микросхемы как бы спрятан виртуальный переключатель:

Ножки 1 и 8 просто подключаются к питанию. Про ножку 5 (control) можно пока забыть, потому что она редко используется и обычно подключается к земле. Притом, через конденсатор небольшой емкости, чтобы предотвратить помехи. Зачем она на самом деле нужна, будет объяснено чуть позже.

Упомянутый переключатель изображен на картинке зеленым цветом. В исходном состоянии он подключает выходы 3 и 7 к земле. Когда напряжение на ножке 2 (trigger) падает до 1/3 напряжения питания, это замечает компаратор A (тоже виртуальный, понятное дело) и опускает переключатель вниз. В этом состоянии выход 3 становится подключен к плюсу, а выход 7 разомкнут. Когда напряжение на ножке 6 (threshold) вырастает до 2/3 напряжения питания, это замечает компаратор B и поднимает переключатель вверх. Собственно, ножка 5 (control) нужна для того, чтобы вместо 2/3 выбирать какое-то другое значение. Наконец, понизив напряжение на ножке 4 (reset), можно вернуть микросхему в исходное состояние.

Чтобы понять, почему же таймер 555 называется «таймером», рассмотрим три режима его работы.

Моностабильный режим (monostable mode)

Также иногда называется режимом одновибратора. Ниже изображена схема использования чипа в этом режиме:

Заметьте, что, как это часто бывает, расположение ножек чипа на схеме не совпадает с их физическим расположением. На этой и следующих схемах не указано напряжение источника питания, так как его можно менять в некотором диапазоне. Лично я проверял работоспособность схем при напряжении от 3 до 6 В. На всех схемах есть конденсатор емкостью 100 мкФ, подключенный параллельно нагрузке. Как нам с вами уже известно, он играет роль сглаживающего фильтра. На двух схемах из трех ножка 5 (control) подключена к керамическому конденсатору на 100 нФ. Почему так сделано, уже было рассказано выше. Это что общего у всех схем. Теперь поговорим о различиях.

Fun fact! Согласно спецификации, таймер 555 не рассчитан на работу при напряжении менее 4.5 В. Однако на практике он не так уж плохо работает и при напряжении 3 В.

Итак, что здесь происходит. В исходном состоянии светодиод не горит. При нажатии на кнопку, подключенную к ножке 2 (trigger), светодиод загорается примерно на 2.5 секунды, а затем гаснет. Если в то время, когда светодиод горит, нажать на кнопку, подключенную к ножке 4 (reset), светодиод тут же погаснет, до истечения времени.

Как это работает? Обратите внимание на правую часть схемы. В начальный момент времени вывод 7 подключен к минусу, поэтому ток идет через резистор прямо на него, не доходя до конденсатора внизу схемы. Вывод 3 (out) также подключен к минусу, поэтому ток через светодиод не идет и, соответственно, он не горит. При нажатии на копку, подключенную к выводу 2 (trigger), вывод 7 начинает ни к чему не вести, а вывод 3 подключается к плюсу. В итоге ток идет на светодиод и он зажигается. Кроме того, начинает заряжаться конденсатор внизу схемы. Когда конденсатор достигает 2/3 напряжения питания, таймер видит это через вывод 6 (threshold) и возвращает чип в исходное состояние. В итоге светодиод гаснет, а конденсатор полностью разряжается. Пользователь может преждевременно вернуть чип в исходное состояние, нажав вторую кнопку.

Время, в течение которого светодиод горит, можно регулировать при помощи емкости конденсатора и сопротивления резистора по следующей формуле:

>>> import math
>>> R = 100 * 1000
>>> C = 22 / 1000 / 1000
>>> T = math.log(3) * R * C
>>> T
2.4169470350698417

Здесь R — сопротивление резистора в омах, C — емкость конденсатора в фарадах, а T — время горения светодиода в секундах. Учтите однако, что на практике характеристики всех элементов определяются с некоторой погрешностью. Для резисторов, например, она типично составляет либо 5% (золотая полоска), либо 10% (серебряная полоска).

Автоколебательный режим (astable mode)

Соответствующая схема:

Что здесь происходит? Светодиод просто мигает с частотой около 3-х раз в секунду. Никаких кнопок или иного интерактива не предусмотрено.

Как это работает. Благодаря тому, что изначально вывод 7 (discharge) подает низкое напряжение и подключен к выводу 2 (trigger) через резистор сопротивлением 10 кОм, чип тут же переключается в свое «нижнее» состояние. Светодиод загорается, а конденсатор внизу схемы начинает заряжаться через два резистора справа. Когда напряжение на конденсаторе достигает 2/3 полного напряжения, чип видит это через вывод 6 (threshold) и переключается в «верхнее» состояние. Конденсатор начинает разряжаться через вывод 7 (discharge), но делает это медленнее, чем в предыдущей схеме, так как на сей раз он разряжается через резистор сопротивлением 10 кОм. Когда напряжение на конденсаторе падает до 1/3 полного напряжения, чип видит это через вывод 2 (trigger). В результате он снова переходит в «нижнее» состояние и процесс повторяется.

То, как будет мигать светодиод, можно определить по формулам:

>>> import math
>>> C = 22 / 1000 / 1000
>>> R1 = 1 * 1000
>>> R2 = 10 * 1000
>>> H = math.log(2) * C * (R1 + R2)
>>> H
0.16774161769550675
>>> L = math.log(2) * C * R2
>>> L
0.15249237972318797
>>> F = 1 / (H + L)
>>> F
3.1227165387207

Здесь F — частота миганий в герцах, H — время в секундах, в течение которого светодиод горит, а L — время в секундах, в течение которого светодиод не горит. Интересно, что параллельно с резистором R2 можно подключить диод, тем самым заставив конденсатор заряжаться только через R1, а разряжаться, как и раньше, через R2. Таким образом, можно добиться полной независимости времени H от времени L и наоборот.

Fun fact! Подключив в этой схеме вместо светодиода динамик или пьезо-пищалку, а также выбрав C равным 100 нФ или 47 нФ, можно насладиться звуком с частотой 687 Гц или 1462 Гц соответственно. На самом деле, это далеко не чистый звук определенной частоты, так как чип 555 генерирует прямоугольный сигнал, а для чистого звука нужна синусоида. Почувствовать разницу между прямоугольным и синусоидальным сигналом проще всего в Audacity, сказав Generate → Tone. Заметьте, что можно регулировать R2, а следовательно и частоту звука, заменив соответствующий резистор на потенциометр. Кроме того, резистор, подключенный последовательно с динамиком или пьезо-пищалкой, можно также заменить на потенциометр и регулировать с его помощью громкость. Наконец, к выводу 5 (control) вместо конденсатора также можно подключить потенциометр и с его помощью более тонко подогнать частоту сигнала.

Бистабильный режим (bistable mode)

И, наконец, схема бистабильного режима:

Что происходит. Изначально светодиод не горит. При нажатии на кнопку, подключенную к ножке 2 (trigger) он загорается и горит бесконечно долго. При нажатии на другую кнопку, подключенную к ножке 4 (reset), светодиод гаснет. То есть, получилось что-то вроде кнопок «включить» и «выключить».

Как это работает. Режим похож на моностабильный (первый рассмотренный), только нет никакого конденсатора, который мог бы вернуть чип из «нижнего» состояния обратно в «верхний». Вместо этого вывод 6 (threshold) подключен напрямую к земле, а выводы 5 (control) и 7 (discharge) вообще ни к чему не подключены. В данном случае это нормально, так как подача любого сигнала на эти выводы все равно будет игнорироваться. В общем и целом, это тот же моностабильный режим, только чип не меняет свое состояние автоматически. Изменить состояние может только пользователь, явно подав низкое напряжение на вывод 2 (trigger) или 4 (reset).

Заключение

Согласитесь, это было не так уж и сложно! На следующем фото изображены все описанные выше режимы, собранные на макетной плате:

Слева направо — моностабильный, автоколебательный и бистабильный режимы. Вариант, где автоколебательный режим используется с динамиком и двумя потенциометрами, выглядит куда более впечатляюще, но менее наглядно, поэтому здесь я его не привожу.

Исходники приведенных выше схем, созданных в gschem, вы найдете здесь. Кое-какие дополнительные сведения можно найти в статье 555 timer IC на Википедии, а также далее по ссылкам.

Как всегда, буду рад вашим вопросам и дополнениям. А часто ли вам приходится использовать таймер 555?

Fun fact! Есть энтузиасты, которые делают на таймере 555 совершенно сумасшедшие вещи. Например, при сильном желании на его основе можно делать операционные усилители или логические вентили, а следовательно, теоретически, и целые процессоры. Подробности можно найти, например, в посте You Know You Can Do That with a 555 на сайте hackaday.com.

Дополнение: Вас также могут заинтересовать посты Интегральные схемы: чипы стандартной логики 74xx, Паяем тестер сетевого кабеля на базе чипов 555 и 4017 и Электронный телеграфный ключ на таймерах 555.

Метки: Электроника.

Примеры применение таймера NE555 | joyta.ru

Продолжаем обзор таймера 555.  В данной статье рассмотрим примеры практического  применения данной микросхемы. Теоретический обзор можно прочитать здесь.

Пример №1  — Сигнализатор темноты.

Схема издает звуковой сигнал при наступлении темноты. Пока фоторезистор  освещен, на выводе №4 установлен низкий уровень, а значит, NE555 находится в режиме сброса. Но как только освещение падает, сопротивление фоторезистора возрастает и на выводе №4 появляется высокий уровень и как следствие таймер запускается, издавая звуковой сигнал.

Пример №2 — Модуль сигнализации.

Схема представляет один из модулей автосигнализации, который  подает сигнал при изменении угла наклона автомобиля. В качестве датчика применен  ртутный выключатель. В исходном состоянии датчик не замкнут и на выходе NE555 установлен низкий уровень. При изменении угла наклона автомобиля ртутная капля замыкает контакты, и низкий уровень на выводе №2 запускает таймер.

В результате чего на выходе появляется высокий уровень, который управляет каким-либо исполнительным устройством. Даже после размыкания контактов датчика таймер все равно останется в активном состоянии. Отключить его  можно, если остановить работу таймера, подав на вывод №4 низкий уровень. C1 — керамический конденсатор емкостью 0.1мкФ (маркировка керамических конденсаторов).

Пример №3 — Метроном.

Метроном — устройство, используемое музыкантами.  Он отсчитывает необходимый ритм, который может быть отрегулирован переменным резистором. Схема построена по схеме генератора прямоугольных импульсов. Частота метронома определяется RC-цепочкой.

Пример №4 — Таймер.

Таймер на  10 минут. Таймер включается путем нажатия на кнопку «Пуск», при этом загорается светодиод HL1. По прошествии выбранного временного интервала загорается светодиод HL2. Переменным резистором  можно подстроить временной интервал.

Силиконовый коврик для пайки

Размер 55 х 38 см, вес 800 гр….

Пример №5  — Триггер Шмитта на 555 таймере.

Это очень простая, но эффективная схема триггера Шмитта. Схема позволяет, подавая на вход зашумленный аналоговый сигнал, получить чистый прямоугольный сигнал на выходе

Пример №6  — Точный генератор.

Генератор повышенной точности и стабильности. Частота подстраивается резистором R1. Диоды — любые германиевые. Можно также применить диоды Шоттки.

Продолжение «Применения таймера NE555 — часть 2» читайте здесь.

Смотреть видео: Применение таймера NE555

ПРОВЕРКА МИКРОСХЕМ ТАЙМЕРОВ

Привет всем гостям и почитателям сайта Радиосхемы! Сегодня хочу рассказать об изготовлении миниатюрного, мобильного и не сложного пробника для тестирования всем известных микросхем таймеров NE555. Микросхема эта в быту радиолюбителя очень нужная и распространенная, на ней собрано очень большое количество радиосхем. Поэтому многие люди, кто занимается радиолюбительством, покупают данные таймеры сразу по несколько штук. А если собрать данный тестер, то всегда можно оперативно проверить микросхемы на работоспособность.

Принципиальная схема тестера 555

Итак, приступим: для начала возьмём стандартную схему астабильного мультивибратора, добавим к ней пару светодиодов для визуального контроля состояния выхода микросхемы. При высоком уровне напряжения на выходе будет светиться нижний по схеме светодиод, при низком уровне – верхний. Соответственно, если оба светодиода будут по очереди зажигаться, то это будет означать исправность таймера. Если же какой-либо светодиод не светит, то можно смело отправлять микросхему на утилизацию.



Далее разработаем миниатюрную печатную плату в программе Sprint-layout. Для экономии места лучше использовать SMD компоненты. После распечатываем на глянцевой бумаге рисунок платы, переводим его на односторонний фольгированный стеклотекстолит, при помощи технологии ЛУТ. Смываем лишнюю медь в травильном растворе (я использую медный купорос и поваренную соль, подогреваю не плите раствор в эмалированной посуде почти до кипения, в итоге процесс занимает не больше пяти минут). Сверлим отверстия и обрабатываем контур платы. После чего остаётся залудить и впаять компоненты, которых собственно не так уж и много.

Список используемых деталей

  • Резисторы SMD:
  • 680 Ом – 2шт.
  • 30 кОм – 1шт.
  • 56 кОм – 1шт.
  • 0 Ом (перемычка) – 1шт.
  • Конденсаторы:
  • 1 мкФ – 1шт.
  • 10 нФ – 1шт.
  • Светодиоды 3 мм – 2шт.
  • Панелька 8-pin под микросхему – 1шт.
  • Тактовая кнопка – 1шт.
  • Штепсельный разъём от старой батарейки «крона» — 1шт.

После впайки компонентов на плату, необходимо припаять короткие проводки к колодке «кроны» и их соединить с платой соблюдая полярность. После чего можно проверить плату, вставив микросхему и подсоединив батарейку. Если всё заработает как положено – заливаем термоклеем пространство между платой и колодкой, ориентируя их относительно друг друга в правильное положение. При этом нужно учесть расстояние между ними, чтобы не было замыкания выводов на плату.

Теперь наш миниатюрный пробник готов! Осталось присоединить его к батарейке «крона» и использовать по назначению. Плюс ко всему у него есть ещё одна полезная функция – это карманный мини-фонарик, который может работать даже без микросхемы.

Видео работы устройства на Ютубе

Печатная плата в формате Lay. находится в архиве. До новых встреч на страницах сайта Радиосхемы! Собрал и испытал конструкцию Тёмыч (Артём Богатырь).

   Форум

   Форум по обсуждению материала ПРОВЕРКА МИКРОСХЕМ ТАЙМЕРОВ




ПРИКУРИВАТЕЛЬ ОТ USB

Устройство для использования разъёма USB в качестве прикуривателя — разборка и схема.




Простые схемы таймера 555 и проекты

Таймер

555 — это ИС промышленного стандарта, существующая с первых дней ИС. Его название происходит от трех последовательно соединенных резисторов 5 кОм, используемых в нем. ИС таймера может точно формировать сигнал требуемой формы.

Таймер

555 был впервые представлен корпорацией Signetics в 1971 году как SE555 / NE555. Это доступная, стабильная и удобная в использовании ИС в таких приложениях, как моностабильная и бистабильная. Вот список из 40 схем таймера 555, которые могут помочь вам понять функции таймера 555.Первые пять схем объясняют про таймер 555 и его различные режимы.

Список простых схем таймера 555 и проектов

  • Общие сведения о таймере 555 : Вот статья, объясняющая таймер 555. Также объясняются различные режимы, конфигурация контактов и применения таймера.
  • Астабильный мультивибратор с использованием таймера 555 : Астабильный режим также называется автономным генератором. В этом состоянии таймер 555 может переключаться между двумя состояниями без применения между какими-либо внешними запусками.В этой статье объясняется работа таймера в этом режиме.
  • Моностабильный Мультивибратор с таймером 555 : В моностабильном режиме таймер 555 изменяет свое состояние, когда применяется только внешний триггер. В этой статье объясняется работа этого режима.
  • Как работает схема тестирования микросхемы таймера 555? : В этой статье объясняется работа тестера микросхем таймера 555.
  • 555 Таймер как триггер Шмитта : Здесь таймер 555 используется как триггер Шмитта. Триггер Шмитта — это регенеративный компаратор.Он сравнивает входное напряжение с двумя опорными напряжениями и выдает эквивалентное напряжение на выходе.
  • Цепь кричащей сирены : Кричащая сирена может использоваться как сигнал тревоги. Из-за прокалывания ушей и раздражающего звука он может сразу привлечь внимание. Показанная здесь схема построена с использованием схемы таймера 555.
  • Схема ТВ-передатчика : Разработанная здесь схема ТВ-передатчика может передавать аудио- и видеосигналы. Эта схема усиливает и передает сигналы.Аудиосигналы модулируются по частоте, а видеосигналы модулируются по стандарту PAL.
  • Цепь измерителя LC с использованием таймера 555 : Показанная здесь схема измерителя LC будет измерять значение реактивного элемента, такого как конденсатор или катушка индуктивности. Эта схема разработана с использованием микросхемы таймера 555.
  • Схема частотомера : В этом проекте показана схема измерения частоты. Два таймера 555 работают в двух режимах. Один в нестабильном режиме, а другой в моностабильном режиме. Таймер в нестабильном режиме генерирует импульсы, которые подаются на счетчик.В таймере в моностабильном режиме используется синхронизирующий сигнал. Таким образом, количество импульсов, генерируемых за одну секунду, можно измерить с помощью логики. Прочтите статью для получения дополнительной информации.
  • Отсечка по высокому и низкому напряжению с задержкой и сигнализацией : Показанная здесь схема обеспечивает защиту электрического оборудования. Когда есть какое-либо аномальное напряжение (высокое или низкое). Эта цепь отключает питание и выдает сигнал тревоги. Он также воспроизводит звук при возобновлении.
  • Сверхчувствительная охранная сигнализация : Эта схема показывает охранную сигнализацию с использованием таймера 555.Показанная здесь простая схема подаст сигнал тревоги при обнаружении любого злоумышленника. Злоумышленник обнаружен с помощью операционного усилителя.
  • Схема удаленного подавителя телевизионного сигнала : Здесь эта схема показывает схему удаленного подавителя помех телевизора, использующую микросхему таймера 555. Эта схема выдает непрерывные сигналы, которые сбивают с толку пульт от телевизора. Таким образом, телевизионные сигналы были заглушены.
  • Схема звукового генератора Ding Dong : Вот схема для создания звука Ding Dong. Эту схему можно использовать как дверной звонок.
  • Полицейские огни с использованием таймера 555 : Схема, показанная здесь, имитирует огни полицейской машины. При этом красные светодиоды мигают три раза, а синие светодиоды мигают три раза поочередно. Это мигание выполняется постоянно.
  • Цепь сигнала поворота велосипеда : Вот схема, показывающая сигнал поворота велосипеда. Таймер 555 играет главную роль в этой цепи. Работает в нестабильном режиме. Два набора светодиодов использовались для индикации левого и правого сигнала.
  • Автоматический переключатель : переключатель может работать как инвертор. Но здесь нагрузка, работающая на постоянном токе, переключается с постоянного на переменный ток на постоянный ток в случае пропадания постоянного тока.
  • Цепь датчика парковки заднего хода : Цепь датчика парковки заднего хода помогает водителю безопасно парковать автомобиль. Эта схема указывает расстояние с помощью трех светодиодов.
  • Пустая цепь аварийного сигнала : Как видно из названия, этот аварийный сигнал мигает светодиодами каждые 5 секунд вместо того, чтобы воспроизводить звук.
  • Усилитель звука малой мощности с таймером 555 : Здесь схема усилителя звука малой мощности спроектирована с использованием микросхемы таймера 555. Он может выдавать ток 200 мА. Это может управлять небольшим громкоговорителем.
  • Схема игрушечного органа с использованием таймера 555 IC : Схема игрушечного органа также может называться схемой игрушечного пианино. Здесь в этой схеме 5 кнопок. При нажатии на них в определенном порядке будет воспроизводиться музыка, похожая на фортепьяно.
  • Цепь цифрового секундомера : Показанные здесь цифровые часы отсчитывают 60 секунд.Это работает по принципу двухступенчатого счетчика. Здесь таймер 555 используется для генерации тактовых импульсов. Эти тактовые импульсы подавались на счетные схемы для целей счета.
  • Схема светодиодного куба 3x3x3 : Здесь разработана простая схема светодиодного куба 3x3x3. Светодиодный куб здесь управляется таймером 555.
  • Схема датчика расхода воздуха : Здесь разработан простой датчик расхода воздуха. Обнаружение воздушного потока используется во многих приложениях, например, для проверки количества топлива, добавляемого в двигатель, или для измерения загрязнения и т. Д.Поток воздуха определяется по изменению сопротивления в зависимости от температуры, когда воздух действует на изолятор.
  • Схема электронного отпугивателя комаров : Здесь разработана схема электронного отпугивателя комаров. Схема, показанная здесь, использует таймер 555 в качестве основного компонента.
  • Цепь полицейской сирены с использованием таймера NE555 : Эта схема издает звук полицейской сирены. Он использует две микросхемы таймера 555 в нестабильном режиме.
  • Схема звукового эквалайзера : Схема звукового эквалайзера может изменять настройку звука.Он может воспроизводить разные музыкальные звуки из одной мелодии.
  • Цепь 9-позиционного переключателя хлопка : На этой схеме показана цепь переключателя хлопка. Здесь этот переключатель хлопка может генерировать 9 различных паттернов. Отсюда и название «9-позиционный переключатель хлопка». Таймер 555 используется в моностабильном режиме, и эти импульсы подаются на декадный счетчик IC CD 7490.
  • Схема светодиодных ходовых огней : Схема светодиодных ходовых огней также может быть названа схемой рыцаря наездника. Эта схема использует таймер 555 и счетчик CD4017.Эти фонари можно использовать для размещения перед автомобилем.
  • Сенсорная цепь переключателя ВКЛ и ВЫКЛ : Вот схема переключателя ВКЛ и ВЫКЛ. Эту схему можно использовать для переключения нагрузок, не перемещаясь с одного места, простым прикосновением к цепи. Здесь в моностабильном режиме используется таймер 555.
  • Автоматическая система полива растений : Эта система показывает автоматическую систему полива растений. Он автоматически включает реле, измеряя влажность почвы. Влажность почвы измеряется датчиком влажности почвы.В этой схеме использовались два 55 таймера.
  • Простые схемы мигания светодиодов : В этой статье показаны две схемы мигания светодиодов. Один из них — мигалка, а другой — двухцветные светодиодные танцующие огни.
  • Простые схемы пожарной сигнализации по низкой цене : Вот статья, показывающая схемы пожарной сигнализации по очень низкой цене. Он показывает четыре различных схемы с использованием простых компонентов, а также принципиальную схему и ее работу.
  • ИК-пульт дистанционного управления : В этом проекте показано управление бытовой техникой с помощью ИК-пульта дистанционного управления.Есть две схемы: одна используется как передатчик, а другая — как приемник. В схеме передатчика используется таймер 555.
  • Цепь охранника парковки с использованием инфракрасного датчика : Руководство по парковке поможет водителю обнаружить препятствие на пути парковки. Инфракрасный датчик используется для обнаружения препятствия на пути.
  • ШИМ-диммер для светодиодов с использованием NE555 : Здесь предлагается схема светодиодного диммера с использованием таймера 555. Диммирование осуществляется с помощью ШИМ от таймера 555.
  • Управление скоростью двигателя постоянного тока с использованием широтно-импульсной модуляции : В этой статье показано управление скоростью двигателя постоянного тока с помощью WM. Здесь ШИМ генерируется с использованием таймера 555.
  • Тестер непрерывности с Melody : Здесь разработана схема тестера цепи. Он издает мелодичный звук, когда в цепи нет непрерывности.
  • Тревога паники — это цепь тревоги : Тревога паники — это цепь тревоги, построенная с использованием микросхемы таймера 555. Эта сигнализация, нажатая при панических ситуациях, может предупредить соседей.
  • Несмещенные электронные игральные кости со светодиодами : Предлагается электронная цифровая игральная игральная кость. Эта схема точна для игры и получения точных результатов.
  • Контроллер скорости с использованием 555 : Вот статья «Сделай сам», показывающая управление скоростью небольшого двигателя постоянного тока с использованием таймера 555.
  • Как сделать простой переключатель хлопка: схема, работает? : Вот простая схема переключателя хлопка, сделанная из таймера 555.
  • Мобильная управляемая бытовая техника без микроконтроллера : Это проект по управлению бытовой техникой с помощью мобильного устройства без микроконтроллера.Хотя основную роль в этом проекте играет декодер DTMF .555 может использоваться для управления техникой. Просмотрите проект для получения дополнительной информации.

Предлагаем вам ознакомиться с хорошим списком проектов

.

Не стесняйтесь комментировать, если у вас есть новый список, мы постараемся разместить его здесь.

Принципиальная схема создания мигающего / мигающего светодиода

с использованием таймера 555 IC

В этой статье объясняется конструкция схемы для мигания светодиода с использованием микросхемы таймера 555.Это простая схема, предназначенная для объяснения работы и использования микросхемы таймера 555. Эта схема разработана с использованием устройства вывода с низким энергопотреблением, красного светодиода. Существует множество применений таймеров 555, которые обычно используются в регуляторах яркости лампы, управлении скоростью стеклоочистителя, переключателях таймера, генераторе с фиксированной частотой с регулируемым рабочим циклом, модуляции ШИМ и т. Д.


Цепь мигающего светодиода с использованием таймера 555 IC

Компоненты цепи

  • 555 таймер IC
  • светодиод
  • аккумулятор 9В
  • Резистор 1 кОм — 2
  • Резистор 470 кОм
  • Конденсатор 1 мкФ
  • Хлебная доска
  • Соединительные провода

Принципиальная схема

Следующая схема объясняет устройство мигающего светодиода (светоизлучающего диода) с микросхемой таймера 555.Здесь, в этой конфигурации, микросхема таймера 555 подключена в нестабильном режиме работы таймера 555.

Мигающий светодиод с использованием таймера 555
  • Соберите все необходимые компоненты и поместите микросхему таймера 555 на макетную плату.
  • Подключите контакт 1 микросхемы таймера 555 к земле. Вы можете найти структуру выводов микросхемы таймера 555 на схеме, показанной выше.
  • Более длинный вывод поляризованного конденсатора — положительный, а более короткий — отрицательный. Подключите контакт 2 к положительному полюсу конденсатора.Подключите отрицательный вывод конденсатора к массе аккумулятора.
  • Теперь закоротите контакт 2 с контактом 6 микросхемы таймера 555.
  • Соедините выходной контакт 3 с плюсовым выводом светодиода с помощью резистора 1 кОм. Отрицательный вывод светодиода необходимо подключить к земле.
  • Подсоедините контакт 4 к плюсовому полюсу аккумулятора.
  • Контакт 5 ни к чему не подключается.
  • Подключите контакт 6 к контакту 7 с помощью резистора 470 кОм.
  • Подключите контакт 7 к положительному полюсу батареи с помощью резистора 1 кОм.
  • Подсоедините контакт 8 к плюсовому полюсу аккумулятора.
  • Наконец, соедините выводы батареи с макетной платой, чтобы включить источник питания в цепи.

Физическая схема

Мигающий светодиод Физическая схема

555 микросхема таймера используется для создания разницы во времени в различных приложениях. Схема мигающего светодиода использует таймер 555 в нестабильном режиме, который генерирует непрерывный выходной сигнал в виде прямоугольной волны на выводе 3. Эта форма волны включает и выключает светодиод.Продолжительность включения / выключения зависит от временного цикла прямоугольной волны. Мы можем изменить скорость мигания, изменив значение емкости.

Микросхема таймера 555
ИС таймера

555 — это дешевое, популярное и точное устройство синхронизации, используемое в различных приложениях. Он получил свое название от трех резисторов 5 кОм, которые используются для генерации двух опорных напряжений компаратора. Эта ИС работает как моностабильный, бистабильный или нестабильный мультивибратор для различных применений.

555 Timer IC

Эта микросхема поставляется в биполярном 8-контактном корпусе с двойным расположением выводов.Он состоит из 25 транзисторов, 2 диодов и 16 резисторов, образующих два компаратора, триггеры и сильноточный выходной каскад.

Описание штифта

Ниже приводится описание выводов микросхемы таймера 555.

Контакт 1-Земля: Он подключен к земле как обычно. Для работы таймера этот вывод должен быть заземлен.

Контакт 2-TRIGGER: Отрицательный входной компаратор № 1. Отрицательный импульс на этом контакте «устанавливает» внутренний триггер, когда напряжение падает ниже 1/3 В постоянного тока, вызывая переключение выхода с «НИЗКОГО» на «НИЗКОЕ». ВЫСОКОЕ »состояние

Контакт 3-ВЫХОД: Этот контакт также не имеет специальной функции.Этот вывод взят из конфигурации PUSH-PULL, образованной транзисторами. Этот вывод дает выходной сигнал.

Контакт 4-Reset: В микросхеме таймера 555 IC есть триггер. Выход триггера напрямую управляет выходом микросхемы на выводе 3. Этот вывод подключен к Vcc, чтобы триггер не мог выполнить полный сброс.

Контакт 5 — Контакт управления: Контакт управления подключается к отрицательному входному контакту первого компаратора. Функция этого вывода — дать пользователю прямой контроль над первым компаратором.

Контакт 6-ПОРОГ: Пороговое напряжение на контакте определяет, когда сбрасывать триггер в таймере. Вывод порогового значения выводится с положительного входа компаратора 1.

Вывод 7-РАЗРЯД: Вывод разрядки подключен непосредственно к коллектору внутреннего NPN-транзистора, который используется для «разряда» синхронизирующего конденсатора на землю, когда выход на выводе 3 переключается на «НИЗКИЙ».

Контакт 8-Power или VCC: Этот контакт также не имеет специальной функции.Он подключен к положительному напряжению.

Рабочие режимы таймера 555 IC

Микросхема таймера 555 работает в режимах

  • Астабильный режим
  • Моностабильный режим
  • Бистабильный режим

Астабильный режим

Астабильный режим означает, что на выходе не будет стабильных уровней. Таким образом, выход будет колебаться от высокого до низкого. Этот характер нестабильного выхода используется как выход тактового сигнала или прямоугольной формы для многих приложений.

Характеристики микросхемы таймера 555
  • Работает от широкого диапазона источников питания в диапазоне от + 5 В до + 18 Вольт.
  • Потребление или получение 200 мА тока нагрузки.
  • Внешние компоненты должны быть выбраны правильно, чтобы временные интервалы могли составлять несколько минут вместе с частотами, превышающими несколько сотен килогерц.
  • Выход таймера 555 может управлять транзисторно-транзисторной логикой (TTL) из-за его высокого выходного тока.
  • Он имеет температурную стабильность 50 частей на миллион (ppm) при изменении температуры на градус Цельсия или, что эквивалентно 0,005% / ° C.
  • Продолжительность включения таймера регулируется.
  • Максимальная рассеиваемая мощность на корпус составляет 600 мВт, а его входы триггера и сброса имеют логическую совместимость.

Таким образом, речь идет о создании мигающего светодиода с использованием микросхемы таймера 555. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы по этой теме или проектам на основе таймера 555, пожалуйста, дайте свои ценные предложения, комментируя раздел комментариев ниже.

ЭЛЕКТРОННЫЙ — 555 (100)

Сердцем этой схемы является микросхема № 555. Когда звуковой сигнал срабатывает, даже если переключатель остается прежним, звук все равно не прекращается немедленно, но он прекращается. автоматически, когда установлен период времени, в зависимости от сопротивления R3, схема, поэтому я установил период времени, равный 1M в течение 1 минуты 6 секунд.
Выход IC 555 запускается положительным напряжением на контакте 2, когда все переключатели соединены вместе.Когда переключатель something отключен от контакта 2, это будет отрицательное напряжение, и триггер IC 555 остановится. C1, C4 для защиты шумового сигнала от любого переключателя, который может вызвать срабатывание сигнализации. Эта схема может использоваться с источником питания от 5 В до 15 В в зависимости от реле.

Отключение с задержкой 15 секунд, хорошая идея для светильников в спальне
Эта схема предназначена для того, чтобы пользователь мог выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь перед лампой действительно выключается.Очевидно, что пользователи смогут найти различные приложения для этой схемы в соответствии со своими потребностями.

Детали:
R1 = 470R 1 / 2W
R2 = 100K
R3 = 1M5
R4 = 1K
C1 = 330nF-400V
C2 = 100 мкФ-25V
C3 = 10nF-63V
C4 = 10µF-25V
C5 10nF-63V
D1 = 1N4007
D2 = 1N4007
D3 = BZX79C10
D4 = TIC206M
Q1 = BC557
IC1 = 7555 или TS555CN Таймер CMos IC
SW1 = SPST Работа в сети, согласованная с переключателем Из-за низкого тока цепи

:

На чертеже схема может быть запитана от сети 230Vac без трансформатора.Напряжение питания снижается до 10 В постоянного тока с помощью реактивного сопротивления C1, двухдиодной выпрямительной ячейки D1 ​​и D2 и стабилитрона D3. IC1 — это таймер CMos 555, подключенный как моностабильный, обеспечивающий время включения 15 секунд, установленное R3 и C4. Когда SW1 замкнут, выход IC1 (контакт 3) постоянно включен, управляя симистором D4, который, в свою очередь, питает лампу. При размыкании SW1 включается моностабильный режим, и через 15 секунд на выводе 3 микросхемы IC1 происходит низкий уровень сигнала, выключая лампу.

Это простая схема генератора шума. Таймер IC IC 555 является одним из основных устройств.Малая схема. Подходит для различных испытательных схем.
Работа схемы — при подаче питания на схему. Это даст рождение высокой частоте за счет использования схемы IC1 в многоуровневых устройствах Билла Бретта Фостера. Частота, с которой R1, C1 и C2. Частота будет в трех ногах. И будет расширен выходным контактом IC2 из 5 для управления динамиками. Высокочастотный звук. Но при переключении S1 конденсатор.
C1, которые продолжают цикл в манере, параллельной значению C2 более высокой плотности.IC1 порождает низкочастотный сигнал с вывода 3 на IC2, а затем управляет динамиками. Эта схема может привести к тому, что источник звука имеет две частоты.

Эта схема называется схемой преобразователя постоянного тока в постоянный. Она увеличивает напряжение цепи. Ее можно настроить для изменения выходных значений.
Когда источник питания на входе IC1 является выходным контактом 3 с частотой 1 кГц. Частота Q1 и Q2, которые будут продолжать использовать работу push pool, взаимозаменяемо. Если это положительный выходной сигнал, Q1 Q2 запустит удаление По этой причине конденсаторы C2 и C3 являются чередующимися полуволнами.
Когда использовать. Напряжение от C2 до C3 разряжается до входного напряжения почти в два раза меньше, чем в два раза из-за потери диодов D1-D3

Жизнь в текущем спешке тратит время, чтобы даже иметь небольшую ценность. Электронные схемы так важны в повседневной жизни, что экономит время и удобство.
Например, эта схема. Это не дает нам времени ждать, чтобы проверить голосовой почтовый ящик, мы видим, что светодиода достаточно.
Работа схемы. Пока ни одна буква LDR не будет получать свет от лампы.Сопротивление LDR очень низкое. В результате в IC не работает.
Нет выхода с 3 пина. Это заставляет ток течь через R2, LED2 в три ножки IC1. Свет LED2. Но когда письмо в почтовом ящике, чтобы защитить свет от лампы. LDR не светлый. LDR будет иметь большое сопротивление. Падение напряжения на LDR достаточно велико, чтобы заставить IC1 работать.
IC1 для выработки частот с 3 вывода. Светодиод LED1

Эта схема представляет собой интегрированный отрицательный источник питания. Что может быть применено к схемам, которые не нуждаются в большом потоке.Используем микросхему №555. Ядро схемы.
Работа схемы — IC1, R1, R2 и C1. Диапазон действия стабильного мультивибратора и выходной сигнал — прямоугольная волна. Это положительный сигнал с частотой импульса 2,3 кГц, выходной контакт 3 микросхемы IC1 и C3 и D1, подключенные к цепи CLAMP. Он служит для подачи сигнала от положительного импульса к отрицательному импульсному сигналу. D2 и C3 действуют на отрицательный импульсный сигнал, который преобразуется в электрические сигналы постоянного тока (DCV). Отрицательная сила. Таким образом, выходное напряжение к отрицательной электрической цепи постоянного тока

Это принципиальная схема генератора звука динг-донг, основанного на двух микросхемах таймера NE555.Схема предназначена для переключения между двумя регулируемыми частотами для воспроизведения звука динг-дон. Первый NE555 (IC1) — проводной как нестабильный мультивибратор, работающий на частоте 1 Гц. Частота второго NE555 (IC2) модулируется выходом первой IC. Это достигается подключением выхода первой микросхемы к управляющему выводу (вывод 5) второй микросхемы. Тон звука зависит от частоты второй микросхемы, а время переключения зависит от частоты первой микросхемы

Многие люди могут взволновать звуком сирены все, что когда-либо слышали.Потому что мы услышим, когда произойдет авария. Но когда-нибудь заподозрите, что как эти звуки могут случиться?
Работа схемы IC1, которая создает нестабильную схему мультивибратора. Будет ли сигнал низкого происхождения частоты выходить так, что контакт 3 имеет около 1 Гц по значению частоты, которое было зафиксировано значением, R1, R2, C1 сигнализируют, что частота будет выходить, контакт 3 пути, которые построены, хорошо ладят с 5 IC2 измените R5. Частота от IC1 будет совпадать с частотой на IC2, установив значение около 440 Гц — 550 Гц, частота должна быть отправлена ​​на вывод 3 способами.Что касается IC2, соединение идет, чтобы хорошо ладить с B из Q1 для увеличения, появляется тенденция петь под залог, сделать звук выходящей цепи похожим на звук полицейской сирены

ИС таймера NE555 подключена, как показано здесь может обнаруживать пропущенный импульс или аномально длинный период между двумя последовательными импульсами в последовательности импульсов. Такие схемы могут использоваться для обнаружения прерывистого зажигания свечи зажигания автомобиля или для контроля сердечного ритма больного пациента.

Сигнал от считывающего преобразователя формирует отрицательный импульс и подается на контакт 2 ИС, которая подключена как моностабильный.Пока интервал между импульсами меньше временного интервала, временной цикл постоянно сбрасывается входными импульсами, и конденсатор разряжается через T1. Уменьшение частоты импульсов или пропущенный импульс позволяет завершить временной интервал, что вызывает изменение выходного уровня

Работа контура. Схема разделена на три части: низкочастотная продукция. Производственная высокая частота и расширение производственной низкой частоты достигается от IC1, подключенного к нестабильной цепи мультивибратора, частота задается R1, частоты C2, которые выходят из контакта 3, составляют примерно 1 Гц через R2, чтобы быть хорошим 5.IC2, деление, производящее высокочастотный вход на выводе 5, будет сигнализировать о происхождении генератора IC2, так как пульсации напряжения с выхода IC1 частота IC2 устанавливается R3, C3, которые, если значение C3. будет очень низким тоном, если C3 менее высокие. Выход должен выделяться на трех ножках IC2, чтобы стимулировать B из Q1 для усиления сигналов, которые управляют динамиками

Чтобы проверить схему или схемы, которые могут нуждаться в некоторых схемах, но у нас есть нет огня-5В, источник питания-5В, но если батарея 9В цепь может позволить нам использовать вольт-5В по желанию.
При использовании микросхемы NE555, которая вызывает волновой квадрат, выход сектора допускает напряжение около 6 В, когда сигнал на выходе из импульса плюс C2 воздействует на заряд через D1 на землю, и если импульсный отрицательный конденсатор C2 разряжается. через диод D1 и конденсатор C3, чтобы изменить отрицательное напряжение около -6 В, но при удалении до числа левого стабилитрона 5 В на выходе ZD1 выходной ток будет примерно 12 мА.

Это схема простого удвоителя напряжения, от напряжения 12 В постоянного тока до 24 В постоянного тока. С помощью таймера IC снова стал популярным номер NE555 и другое оборудование.Он может дать ток около 50 мА, удобный для схемы, использующей малый ток и малогабаритных.

Принцип работы схемы заключается в том, что при использовании входного напряжения 12 В постоянного тока цепь будет касаться тока фильтра плавно с увеличением. Конденсаторы C5 подаются вместе с IC1, резистором R1, R2 и конденсаторами C1, которые составляют модель схемы нестабильного мультивибратора генератора прямоугольных импульсов, на частоте около 2 кГц выходят из контакта 3 IC1. По есть конденсаторы C3, C4, диоды D1 и D2.Что должно быть повышением напряжения x 2, что увеличит уровень выходного напряжения при постоянном токе около 24 В постоянного тока или в 2 раза превышающем уровень входного напряжения

Это цифровая схема, это таймер однократного действия, изготовленный IC 555.
Источник питания 5-15 В, выходной контакт 3, входной контакт 2 Триггерный вход.
T = 1,1 RC

Это выключатель без дребезга цепи,
Используйте таймер IC 555 для схемы Easy Timer.
Выходной контакт 3 плюс 0,1с. Управление нажатием S1.
Вольт, вывод 8 = 12 В

Эта схема выдает сигнал тревоги, когда ее датчик смачивается водой.Здесь используется нестабильный мультивибратор 555, который дает тон около 1 кГц при обнаружении воды. При смачивании водой датчик замыкает цепь и заставляет 555 колебаться с частотой около 1 кГц.
Датчик также показан на принципиальной схеме. Его нужно размещать под углом около 30-45 градусов к земле. Это заставляет дождевую воду течь через нее на землю и предотвращает срабатывание сигнализации из-за накопленной воды на датчике

Эта схема основана на методе удаления или нейтрализации соли в воде и защиты труб на дома, а также стиральные машины или себя из соли.Это устройство для смягчения воды и его автоматическая схема, использующая два таймера 555. Стоимость запчастей составляет около 10 долларов, и ее очень легко собрать.

Эта схема представляет собой разновидность двухтональной сирены, которая является стандартной для таймера LM555. Схема позволяет выходной частоте таймера «B» «качаться» между двумя частотами, а не резко переключаться между двумя фиксированными частотами.

В этих схемах показаны методы электронного изменения рабочей частоты нестабильных таймеров LM555.Любой источник, который может управлять базой транзистора Q1, может управлять этими цепями.
Преимущество использования этого типа управления частотой заключается в том, что рабочий цикл таймера не изменяется при изменении частоты.

В этой схеме сенсорного переключателя используется часть, сравниваемая с группой напряжения 2, в таймере интегральной схемы LM555 или NE555. Для выполнения подождите, пока не обнаружится изменение напряжения, возникающее в результате касания утечки путем смены пальца. При значении «Сопротивление при падении» значение контакта, созданного с выводом 2 интегральной схемы, ниже уровня, равного выходному напряжению (вывод 3).Будет иметь высокое напряжение условия для включения работы и другой цепи дальше. Деталь другая, друг видит в цепи да

Это цепь звукового сигнала опасности. В нем используется 555 интегральных схем, которые представляют собой стабильный мувибратор, обеспечивающий полезный рабочий цикл 5% -ный динамик мощностью 8 Ом 0,25 Вт. При замене транзистора BD136 будет подаваться сигнал опасности, использование которого заставит человека проникнуть в дыру или испугаться, или вызвать интерес у соседа и попросить о помощи. Из-за небольшого использования части, а затем иметь малогабаритный и использовать ток всего 50 мА с места включает источник питания только 9 Вольт

Эта схема представляет собой схему диммера постоянного тока.При использовании IC LM555 можно использовать вибратор Astable Multi. Это может изменить рабочий цикл с настройкой VR1 и VR2, чтобы сформировать точный уровень яркости, который вы хотите. На выходе IC1 формируется предельная нагрузка на что-то осциллятор и предельный ток Q2 с. D1 должен защищать осциллятор. Для Q1- TIP2955 и Q2 — MJ2955 должен удерживать радиатор разве что. Еще можно использовать S1, выбрать осу лампочку или диммер. Для нагрузки этой цепи вы можете использовать верхний 10A 12V. Запрос друга обслуживает диммер лампы Spot от LM555 и TIP2955, пожалуйста, да

С помощью этой схемы вы можете проверить, какая точка схемы является положительным или отрицательным вольт.В этой дешевой схеме используется небольшой компонент, который подходит для автомобиля или мотоцикла. Эта схема работает при напряжении от 5 до 15 В. При напряжении питания схемы светодиода 2 шт. пика горит, но достаточно проверить соответствие Положительное напряжение на контакте 3 микросхемы IC 555 высвободить Отрицательное напряжение выходит из-за того, что красный светодиодный индикатор горит следующим, но зеленый светодиод выключается при замене. Но когда проверка соответствует отрицательному напряжению, красный светодиод погаснет, а зеленый светодиод станет ярким, а заменить да. Диод 1N4002 должен быть сформирован для защиты электрического полюса от переворачивания.Подробности другие, см. Схему, пожалуйста, сэр

В этой схеме используются тестовые волны, светоприемник, сигнал изменения импульса LED1. Для R1 и C1 формируется управление частотой импульсов цепи. Помимо оборудования все значение в цепи будет давать частоту импульса около 600 Гц. Другие подробности см. В добавлении в схему

. Сегодня мы увидим, что схема определяет свет с помощью голосового предупреждения. Когда вы встретите свет или станет темно, зависит от использования S1 (следуйте схеме). Для этого в моей схеме снова используется интегральная схема IC 555.Вы можете использовать несколько номеров LM555 или NE555 или использовать номер вместо того, чтобы использовать ближний свет IC 7555, все в порядке. Для этой схемы, когда S1 остается в позиции. И есть свет, светящий на LDR (фоторезистор), который издает громкоговоритель. Когда S1 остается в позиции и не горит, загорается также громкоговоритель LDR. Эта простая хорошая схема, друзья, могут повеселиться, пожалуйста, сэр, детекторный свет IC 555.

Как друзья, многие проявляют интерес к микросхеме IC 555, которая является очень популярной интегральной схемой.Затем я провожу схему, устанавливая время, когда базовое управление таймером с NE555 снова придет в состояние присутствия. Этим в основном база схемы легко устанавливает временную рабочую инструкцию. Нажмите S1, чтобы уже на мгновение освободить для начальной установки времени (Цикл синхронизации). Реле поощряет работу (Втянуто). До юбилея завершены работы. R1 и C1 контролируют длину при задержке. Если использовать значение C1 очень давно, поднимитесь вверх Эта схема соответствует логическому импульсу осы с сэром. Просьба повеселиться, схема устанавливает время, это легко, пожалуйста, сэр

Друзья поинтересуются, попробуйте построить Tone Burst Generator быть простым.Попробуйте эту схему, потому что используйте IC 7555 , снова очень популярную. Убедиться, что не сложно нажать на секретариат сената S1, и громкоговоритель издаст звук немедленно. Когда вы уже освободите S1, звук может снова стать громким через несколько секунд. C2 и R4 управляют перетаскиванием времени. C1 контролирует частоту. (Используйте интегральную схему IC 7555, используйте источник питания немного больше IC 555) Подробности см. В запросе схемы, получайте удовольствие Tone Burst Generator , пожалуйста, сэр

Это базовая схема инвертора переменного тока.Удобно для инициатора, который очень любит что-то испытать. Поскольку использование IC 555 очень популярно, произведите частоту, затем увеличьте с помощью транзистора NPN и PNP номер TIP41 и TIP42 управляют трансформатором катушки. Вы можете заплатить выходное напряжение от 120 В до 230 В при частоте 50 Гц. У R4 выполните контроль частоты и следует использовать. Напряжение питания от 5 В до 15 В, как показано на рисунке схемы, сэр.

Большинство телефонных устройств безопасности, доступных на рынке, простые, но довольно дорогие.Эти устройства обеспечивают мигание или звуковой сигнал для индикации отвода линии / неправильного использования. Часто они не обеспечивают гарантированной защиты от несанкционированного доступа. Здесь описана очень простая и уникальная схема телефонного сторожевого пса для защиты абонентских телефонных линий от любого мошенничества. Эта небольшая цепь постоянно следит за телефонными линиями и подает сигнал тревоги в случае любого неправильного использования. Кроме того, он передает громкий тональный сигнал по телефонным линиям, чтобы предотвратить дальнейшее неправильное использование.

Эта простая схема позволяет вам записать любой сигнал ИК-пульта дистанционного управления на вашем ПК, а затем воспроизвести его.Это особенно полезно, если вы хотите управлять такими приборами, как телевизоры, видеомагнитофоны, компакт-диски и т. Д. С вашего компьютера. Устройство просто подключается к параллельному порту вашего ПК. Вы также можете использовать эту схему для анализа формы сигнала с любого ИК-пульта дистанционного управления.

Это простая схема генератора шума высокого тона. Он имеет генератор таймера с переменной частотой от 15 кГц до 30 кГц.
Схема может быть установлена ​​в пластиковом ящике, как это сделал я. Высокочастотные звуки хороши тем, что очень трудно определить, откуда они исходят.Кроме того, очень раздражает и раздражает шум. Кристаллический динамик — это кремовая штука внизу фотографии слева

Это немного более простая схема, чем приведенная выше. В схеме используется только один резистор и один конденсатор с микросхемой таймера 555, чтобы создать стабильный и надежный генератор с выходом, который представляет собой истинную прямоугольную волну.
Формула для расчета частоты:

f = 1 / (1,4 * R * C).

Значения в формуле выражены в омах, фарадах, секундах и герцах.Эта формула намного проще, чем у предыдущей схемы. При значениях, показанных на схеме, частота рассчитывается как 1050 Гц, но, как и в предыдущей схеме, эта схема может работать на частотах примерно до 500 кГц.

Схема слева показывает стандартную схему нестабильного генератора для микросхемы NE555N. . Это основная схема, которая показана в большинстве каталогов компонентов и других источниках информации об микросхемах 555. С компонентами, показанными на диаграмме, выходная частота будет примерно 1 кГц, а рабочий цикл 50-50.

Это простая схема генератора импульсов с таймером IC 555 .
Используется для цифровой логической схемы . IC 555 использует источник напряжения от 5 до 15 В.
Выходная частота управляется R1.
Подробнее, пожалуйста, прочтите на этом изображении. Схема

Схема использует генератор таймера 555 для подачи тактовых импульсов переменной частоты на декадный счетчик 4017. Десятичный счетчик должен иметь только три выхода, поэтому четвертый выход входит в контакт сброса, чтобы начать цикл заново.Центральный красный светодиод всегда горит. Каждый ряд из четырех светодиодов последовательно мигает, создавая впечатление, что свет вращается. Это идея, которая очень хорошо работает, создавая привлекательный вид. Он будет работать непрерывно в течение трех часов со стандартной батареей pp3

Эта схема устраняет кратковременные всплески и дребезги контактов от кнопочного переключателя без фиксации.

Используя таймер 555 в качестве моностабильной схемы, легко построить хорошую схему защиты от аварийного отключения коммутатора. Существует много схем для устранения дребезга SPDT, но не так много для нормально разомкнутого кнопочного переключателя с нажимным нажатием (PBS).Моностабильный усилитель 555 дает выходной импульс длительностью около 20 мс с указанными значениями компонентов. Формула для определения выходного импульса:

tout = 1,1 R1 C1

Эта схема раньше поставлялась в виде комплекта от поставщика излишков, но, вероятно, сейчас недоступна. Он показывает несколько новых концепций, таких как использование 555 в качестве широтно-импульсного модулятора (PWM) и последовательные / параллельные преобразователи вспышек камеры.
Модель 555 настроена как широтно-импульсный модулятор (время выключения (низкого уровня) устанавливается подстроечным резистором).Выход на выводе 3 подключен к затвору P-канального MOSFET (IRF9Z20) через резистор 100R для предотвращения паразитных колебаний транзистора. Низкий сигнал на выводе 3 вызывает включение полевого МОП-транзистора, таким образом, потенциометр регулирует выходную мощность и, в некоторой степени, частоту вспышки, изменяя рабочий цикл транзистора 555 и, в свою очередь, полевого МОП-транзистора

U1 7555 является КМОП-версией 555 LM555, pdf лист данных.
Здесь 555 находится в режиме нестабильного генератора, C1 и C4 — это разделительные конденсаторы 0.Номинал 1 мкФ, керамический диск.
Выходной сигнал составляет около 100 кГц. Если C3 сделан из пластика или слюды, частотный выход будет стабильным в зависимости от температуры. Лучше использовать кварцевый генератор.
Выход 555 подается на вход тактовой частоты 4040, выход 555 будет прямоугольным, при каждом переходе от высокого к низкому (задний фронт или отрицательный переход) счетчик увеличивается на единицу, а выход — 12-битный двоичный.
Если входная частота равна F, окончательный выходной сигнал Q12 будет F / 4096. Период T = 1 / F.
Если вы заставите 555 работать на частоте 1 Гц, C3 около 7 мкФ, тогда эта схема станет таймером большой продолжительности, период Q12 составит 4096 секунд или 68 минут

Принципиальная схема обратного преобразователя не преподнесет никаких сюрпризов (рис.16). Буквально единственная разница с повышающим преобразователем состоит в том, что катушка индуктивности заменена трансформатором, а транзистор заменен на BUZ21. BUZ21 имеет гораздо меньшее сопротивление (Ron = 0,085 Ом) по сравнению с BUZ41A (Ron = 1,5 Ом), но также более низкое напряжение пробоя сток-исток (100 В по сравнению с 500 В).

Схема очень проста и легко изготавливается. на Veroboard или аналогичном. Конструкция не имеет решающего значения, и схема показана на Рисунке 1 ниже. Выпрямительные диоды
должны быть сверхбыстрыми (UF4004 или аналогичные), или вы можете использовать сигнальные диоды 1N4148.Потери будут немного выше, если вы используете сигнальные диоды, или ниже, если вы хотите использовать диоды Шоттки — последнее не гарантируется в такой простой схеме (IMO). Стабилитрон предназначен для защиты схемы от переходного перенапряжения и является дополнительным.
Используя только стандартный таймер NE555 и несколько других деталей, эта схема должна заработать примерно через час. Модель 555 сконфигурирована как мультивибратор с минимальным количеством деталей, нестабильный (то есть без стабильных состояний), и работает на частоте около 17 кГц с указанными значениями.Стабилитрон (D3) должен быть 16 В / 1 Вт. Резисторы представляют собой углеродную пленку 1/2 Вт, а маленькие колпачки могут быть из полиэстера или майлара.

Это переключатель с сенсорным управлением, который держит схему включенной примерно через 100 секунд после прикосновения к пластине, подключенной к 2 пронумерованному контакту. По истечении этого времени реле срабатывает, и цепь переходит в выключенное положение.

Импеданс триггерного входа микросхемы таймера 555 очень высок, и индуктивного напряжения на теле человека достаточно, чтобы запустить его.Схема работает по такому принципу. В качестве тарелки можно использовать кусок металла. Схема может использоваться в игрушечных схемах, зуммерах или любом другом подходящем проекте. Вы можете настроить продолжительность, изменив значения R1 и C1.

Это источник питания, который создает напряжение постоянного тока выше, чем напряжение, подаваемое на него. Его можно использовать для питания вашего ноутбука (+ 18 В) от автомобильного аккумулятора (12 В ~ 13,8 В). Он построен из самых обычных деталей, которые должны быть легко доступны. Вот некоторые характеристики:

Входное напряжение 9 В ~ 15 В
Выходное напряжение 12 В ~ 25 В
Выходной ток Макс.3A при 18 В
Частота переключения 20 кГц — 40 кГц
КПД 65% — 95%

Если вы знаете эти схемы, пропустите следующее. Схема представляет собой повышающий преобразователь, и ее работу можно объяснить основным свойством катушки: ее индуктивностью. Представьте себе ток, текущий через катушку. Индуктивность заставит ток продолжать течь, даже если источник питания, вызвавший этот ток, будет отключен. Напряжение на катушке будет иметь любое значение, необходимое для поддержания тока.Вот почему вы можете легко создать искру с помощью катушки, искра — это просто ток, текущий с очень высоким напряжением.

Эта схема переключается между двумя состояниями: «заряжает» катушку током и сбрасывает этот ток в выходной конденсатор. Частота, при которой это происходит, настолько высока, что на выходном конденсаторе остается лишь небольшая пульсация (10000 мкФ). Вот схема

Эта схема дает пакет импульсов для запуска 2 тиристоров, когда на выводе 4 подается напряжение 12 В, тиристор включается, для использования этой схемы вам нужны короткие импульсы 12 В, сдвинутые по фазе относительно синусоидальной волны переменного тока. мост.

Таким образом, вы можете управлять мостом от 0% до 100% включенного состояния, таким образом можно заряжать аккумуляторные батареи, выполнять гальваническое покрытие, ток и напряжение можно контролировать с помощью операционных усилителей, тиристоры очень прочны по сравнению с транзисторами и полевыми МОП-транзисторами в тот заказ

Для управления катушками зажигания стоит использовать генератор импульсов таймера 555. 555 генерирует прямоугольный сигнал на выходе, который запускает 2N3055. Регулировка двух потенциометров и емкости конденсатора изменит выходную частоту.

Использует микросхему таймера 555 для генерации треугольного сигнала 720 Гц (на выводе 2 микросхемы). Этот сигнал имеет рабочий цикл около 50%. Этот треугольный сигнал сравнивается с фиксированным напряжением с помощью компаратора IC2. Фиксированное напряжение можно изменять с помощью потенциометра VR1. Выходной сигнал компаратора представляет собой прямоугольный сигнал частотой 720 Гц с переменной скважностью. Потенциометр должен быть отрегулирован так, чтобы Q2 был близок к 0% рабочего цикла (то есть большую часть времени он проводит в отключенном состоянии)

Зарядное устройство состоит из двух ступеней: первая — это емкостной удвоитель напряжения, в котором используется микросхема таймера 555. управляя парой транзисторов
, соединенных как повторители эмиттера, которые, в свою очередь, управляют собственно удвоителем напряжения.Удвоитель имеет встроенные силовые резисторы, ограничивающие ток зарядки.

Вторая ступень — это регулятор напряжения, использующий микросхему регулятора 7815. Его выход подается на батарею через диод, который предотвращает обратный ток, а также немного снижает напряжение. Результирующее напряжение заряда составляет около 14,4 В, что нормально для зарядки гелевого аккумулятора или аккумулятора AGM до полного заряда, но слишком велико для постоянного зарядного устройства, поэтому не оставляйте это зарядное устройство постоянно подключенным к аккумулятору.Если вы хотите сделать именно это, добавьте второй диод последовательно с D3!

Есть светодиод, подключенный как индикатор заряда. Он загорается, когда ток заряда превышает примерно 150 мА. Максимальный ток заряда составляет примерно 400 мА.

Установка рабочей частоты с помощью встроенного таймера проста и практична. Следующая схема представляет собой не что иное, как стандартную схему нестабильного режима с классическим 555. Требуются только два резистора и конденсатор для установки частоты (с рабочим циклом, конечно) и еще один резистор для определения тока базы силового транзистора, который вы можете найти. оптимальное значение экспериментально.Я использовал 1 кОм для R1, 2,2 кОм для R2 и 10 нФ для C, что теоретически заставляло схему работать почти на частоте 27 кГц, при нагрузке от 60% до 40%. Вы можете быстро рассчитать рабочие параметры на основе значений сопротивления и конденсатора с помощью небольшой программы, которую я написал.

Вот очень простая схема, которая будет обеспечивать искры высокого напряжения (15-40 кВ) с помощью обычной катушки зажигания. Входное напряжение — 12 В постоянного тока, от 5 до 6 ампер. Моя производит искры длиной от 3/4 до 1 дюйма. На силовой транзистор 2N3055 NPN подается импульсный сигнал прямоугольной формы, поступающий от микросхемы таймера 555.Частота импульсов зависит от резисторов между контактами 7 и 8 и между контактами 7 и 6. Импульс также зависит от конденсатора. Вы можете поэкспериментировать с этими значениями. Попробуйте вставить конденсатор меньшего размера, чтобы поднять частоту. На разных частотах искры изменят определенные характеристики. На высокой частоте искры становятся толще, но короче. На более низких частотах искра может быть длиннее, но тоньше. Я собрал свой проект на беспаечной макетной плате. Вы можете использовать все, что захотите.Конденсатор должен быть танталовым или майларовым, но это не обязательно. Керамический тип должен работать нормально, пока температура вокруг него не слишком высока.

Эти цепи задерживают подачу питания на вторую цепь с использованием механических реле или транзисторов. Также можно использовать другие устройства управления выводом.

Это хорошая и довольно эффективная схема драйвера обратного хода. Все детали можно легко получить в Radio Shack, включая MOSFET.В этой схеме используется микросхема таймера 555, чтобы подавать на 2N2222 сигнал прямоугольной формы с частотой, которая задается конденсатором и потенциометрами. Затем 2N2222 управляет затвором полевого МОП-транзистора, а полевой МОП-транзистор подает импульс на десятиоборотную обмотку обратного хода. Если вы построите эту схему, вам придется настраивать потенциометры, пока не получите максимально возможную длину дуги. Схема будет работать от +12 В до +15 В при токе около 3 А. MOSFET должен иметь теплоотвод! Это важно, если вы собираетесь запускать это в течение приличного количества времени.Если полевой МОП-транзистор по-прежнему становится слишком горячим или перегорает, вы можете разместить 4 Ом (для источника питания +12 В) или 5 Ом (для источника питания + 15 В) между выводом истока полевого МОП-транзистора и первичной обмоткой на обратном ходу. Убедитесь, что эти резисторы имеют соответствующую номинальную мощность для напряжения и тока, которые они будут проводить. Обратный ход должен быть намотан десятью витками сплошного провода калибра 14-16. Закрепите его изолентой. Любая предыдущая первичная обмотка должна быть уже снята перед намоткой новой.

Современные механические переключатели улучшены по сравнению со старой технологией.Однако нам нужно много раз заменять какой-то старый переключатель или проверять токи, превышающие срок службы определенных переключателей, или просто нам нужно что-то с современным внешним видом. По ним и по разным причинам важен восходящий контур. Он прост в изготовлении и материалы, в которых они используются, существуют повсюду. Это основано на известной модели 555, которая приводит в действие реле, контакты которого играют роль переключателя. Металлические поверхности могут иметь любую форму, но при этом они должны быть чистыми и находиться рядом с контуром.Чтобы это изменило ситуацию, достаточно мягко прикоснуться к кому-нибудь из двух пластин. Пластина JF1, чтобы контакты RL1 замкнулись [ВКЛ], или пластина JF2, чтобы контакты RL1 разомкнулись [ВЫКЛ]. Ток, который будет проверять RL1, зависит от его контактов. Светодиод D2 включается, когда переключатель находится на месте, а контакты RL1 замкнуты.

Перечень деталей
R1-2 = 3,3M 1 / 4W 5% D1 = 1N4148 RL1 = 12 В реле [ваш выбор]
R3 = 10K 1 / 4W 5% D2 = красный светодиод 3 или 5 мм. JF1-2 = Металлическая пластина
R4 = 1K 1/4 Вт 5% Q1 = BC547
C1 = 10 нФ 63 В MKT 5% IC1 = 555

Инфракрасный приемник системы дистанционного управления от IC Digital
Это одноканальный ( вкл / выкл) универсальный переключатель, который можно использовать с любым инфракрасным пультом дистанционного управления, который использует длину волны от 850 до 950 нм.

Примечания:
Для работы этого универсального переключателя можно использовать любую «кнопку» любого пульта дистанционного управления. Кнопка должна быть нажата в течение двух секунд (определяется R3 и C2), прежде чем реле сработает. После запуска схема будет оставаться в этом состоянии (зафиксирована) до сброса. Для сброса необходимо нажать любую кнопку и удерживать ее в течение задержки.
Например, если вы смотрели телевизор и ваше устройство было настроено на канал 3, вы можете нажать и удерживать кнопку канала 3 на пульте дистанционного управления телевизора в течение двух секунд. Это не повлияет на просмотр ТВ и сработает реле.Вы можете подключить к реле что угодно, например лампу, но убедитесь, что контакты реле могут выдерживать номинальное напряжение и ток.

Работа цепи:
IC1 — это инфракрасный модуль. Эта ИС принимает и буферизует импульсы с ИК-модуляцией. Он имеет стандартный TTL-выход, выход без сигнала — это логическая 1. Один вентиль CMOS-инвертора и красный светодиод 1 в качестве видимого средства переключения. Другой вентиль буферизует сигнал и применяет его к цепи постоянной времени, содержащей R3, C2, R4 и D1.C2 заряжается через R3 и разряжается через R4, D1 предотвращает быструю разрядку из-за низкого выходного сопротивления буфера CMOS

детали:
U1 NE555 таймер IC
R1 резистор 2,2 кОм
R2 резистор 15 кОм
C1 0,01 мкФ керамический конденсатор
C2 , C3 электролитический конденсатор 220 мкФ
C4 470 мкФ электролитический конденсатор
D1, D2 1N4002 диод

все резисторы имеют допуск 5 или 10 процентов, 1/4 ватта
все конденсаторы имеют допуск 10 процентов

эта схема примерно удваивает напряжение входа, однако текущий выход низкий.удвоенный выход находится на источнике V




Это построение схемы Таймер формы IC 555 для генерации отрицательного напряжения, это горячая микросхема, простая в использовании

Как объединить логический элемент ИЛИ два 555, когда один 555 циклически работает на низкой частоте a клапан включается и выключается, второй 555 растягивает длительность включения импульса с диодным логическим элементом ИЛИ, этот выход ИЛИ использует выборку и удержание для получения стабильных аналоговых данных от датчика после того, как исполнительный элемент отключился, это обеспечивает правильное считывание

Таймер 555 может использоваться для генерации прямоугольной волны для создания отрицательного напряжения относительно отрицательного вывода аккумуляторной батареи.Когда выход таймера на выводе 3 становится положительным, конденсатор 22 мкФ заряжается через диод (D1) примерно до 8 вольт. Когда выход переключается на землю, конденсатор 22 мкФ разряжается через второй диод (D2) и заряжает конденсатор 100 мкФ до отрицательного напряжения. Отрицательное напряжение может возрасти в течение нескольких циклов примерно до -7 В, но ограничивается стабилитроном на 5,1 В, который служит регулятором. Схема потребляет около 6 миллиампер от батареи без подключенного стабилитрона и около 18 миллиампер.Выходной ток, доступный для нагрузки, составляет около 12 мА. Дополнительный стабилитрон на 5,1 В и резистор на 330 Ом можно использовать для регулирования от +9 до +5 при 12 мА, если требуется симметричный источник питания +/- 5 В. В этом случае разряд батареи составит около 30 мА.

На рис. 1 см. 100-секундный выключатель реле RL1 с задержкой включения, если в цепи подключается питание +12 В. На рис. 2 показаны два диапазона: 6–60 секунд и 1–10 минут, цепь таймера реле автоматического выключения, с 555.

Деталь
R1 = 1 МОм C4 = 100 нФ 63 В IC2 = LM555
R2 = 330 кОм C1 -2 = 100 мкФ, 16 В, RV1 = 470 кОм, потенциометр.
R3 = 680 Ом C3 = 1000 мкФ 16 В RL1-2 = 12 В> 120 Ом Реле
R4 = 2,2 кОм D1 = 1N4148 S1-2 = кнопка №
R5-7 = 4,7 кОм D2-3-4 = 1N4001 S3 = 2X2 переключатель
R6 = 47 кОм Q1 = BC214
R8-9 = 22 кОм IC1 = LM741

Вот схема зарядного устройства свинцово-кислотного аккумулятора 6V -12V.
Я использую IC 555 и LM340. Подробнее читайте в схеме изображения

Этот ШИМ-контроллер на основе таймера 555 имеет почти 0..100%

Этот ШИМ-контроллер на основе таймера 555 имеет почти 0..100% регулировку ширины импульса с использованием R1,
при сохранении относительно стабильной частоты генератора .Частота зависит от значений R1 и C1, показанные значения
дадут диапазон частот примерно от 170 до 200 Гц. Подойдет любой чип 555, CMOS тоже подойдет.
Диоды не критично, я использовал 1N4148. Общая стоимость запчастей около 2 долларов. Поскольку все это довольно тривиально,
очень легко построить на макетной плате, как это сделал я (как вы видите, один из конденсаторов —
C1 заменен на другое значение, 0,047 мкФ, чтобы быть точным

Эта простая схема является хорошей Решение проблемы питания операционного усилителя с двойным питанием от одной батареи.Схема просто берет положительное напряжение и инвертирует его. В нем используется только один таймер 555 и несколько других пассивных компонентов, поэтому он не сильно увеличивает размер и стоимость проекта.

Замены
R1 1 Резистор 24 кОм 1/4 Вт
R2 1 Резистор 56 кОм 1/4 Вт
C1 1 3300 пФ Керамический конденсатор 25 В
C2 1 47 мкФ 25 В электролитический конденсатор
C3 1 10 мкФ 25 В D, электролитический конденсатор
2 1N4148 Кремниевый диод
U1 1 Таймер 555
MISC 1 Wire, Board

Схема: Мирослав Адзич — Сербия и Черногория

Описание:
Схема генератора импульсов 555 с разницей, начальный импульс настраивается дополнительной схемой, чтобы соответствовать длительность последующих импульсов.

генерация одиночного импульса

Примечания:
NE555 и первый импульс

Первый положительный импульс классического генератора на основе 555 всегда в 1,6 раза длиннее следующих импульсов. Разница вызвана тем, что только во время первого цикла C2 начинает заряжаться от 0 В. Обычно это не проблема, но иногда этот первый импульс должен быть такой же длины, как и остальные — по крайней мере, приблизительно

Это таймер. Цепь плюсового реле от IC 555.При просмотре схемы также немного оборудования. По значению R1 и C1 задайте время, чтобы реле сработало 11 секунд. Когда мы начинаем стимулировать цепь переключателем, нажмите 2 контакта ножкой. Заземление: реле 6V 500ohm. Используйте ток 12 мА. Деталь другая, смотрите в схеме добавляет.

Третья цепь имитирует сирену Red Alert из телешоу Star Trek. В схеме используются два таймера 555. 555 справа подключен как генератор сигнала тревоги, а второй таймер 555 слева подключен как 1.5-секундный несимметричный нестабильный сигнал, который генерирует быстро нарастающий, но медленно падающий зубчатый сигнал. Эта форма волны буферизуется транзистором и используется для частотной модуляции тон-генератора и заставляет его частоту медленно повышаться во время падающих частей зуба пилы, но быстро схлопываться во время подъема части зуба пилы. Выходной сигнал начинается с низкой частоты, повышается на 1,15 секунды до высокого тона, прекращается на 0,35 секунды, а затем цикл повторяется.

Вторая схема имитирует сирену американской полицейской машины.В схеме используются два таймера 555. 555 справа подключен как генератор сигнала тревоги, а второй таймер 555 слева подключен как низкочастотный нестабильный таймер, который генерирует пилообразный сигнал длительностью около 6 секунд, который буферизируется транзистором и снова используется для частотной модуляции сигнала. тон-генератор. Транзистор используется для усиления сигнала динамика.

В этом месяце я делаю 3 разных типа схем сирены на основе таймера 555. Первая схема имитирует сирену британской полицейской машины.В схеме используются два таймера 555. 555 справа подключен как генератор сигнала тревоги, а второй таймер 555 слева — нестабильный мультивибратор с частотой 1 Гц. Выход левого таймера — частотная модуляция правого таймера. Это заставляет правильную частоту таймера переключаться между 440 Гц и 550 Гц с циклической частотой 1 Гц. Транзистор используется для усиления сигнала на динамик.

Это простая и миниатюрная схема таймера (таймер яйца) от IC 555.
Сигнализация зуммером.

Это схема мини-таймера, которая интересна. Я называю это Circuit Egg Timer. При использовании интегрированной очень популярной схемы номер LM555 или NE555 или номер заменяет. С помощью VR1 используйте контроль времени цепи устанавливает время. При истечении срока действия зуммера в результате издаст предупреждающий сигнал. Для S1 выберите время или стойку. Детали — другая просьба друзей увидеть в цепи лучше сэр

Когда-нибудь я пойду в гости к другу. Он просит меня помочь найти электрический звонок на входной двери.В модели, чтобы быть проще, используйте немного оборудования. Затем я выбираю схему дверного зуммера. Из-за использования IC NE555 производит звук электрического звонка и использует IC LM386 для одновременного усиления разговора. Для R1 используйте тонко украшайте звук так, как вам нравится. Просьба развлечься этой схемой.

Если вы хотите Power Lamp Flasher, дайте электрическую большую мощность. В результате попробуйте эту схему настольной лампы. Он использует интегральную схему NE555 в опорном оборудовании. Контролировать частоту мигания лампы.Получите, для мощности транзистора сделайте лампу 12 В высокой мощностью около 20 Вт или используйте ток 1,6 А. Q3 может использовать замену, чтобы получить много номеров, таких как TIP41, h2061 или MJ3055, или будет использовать номера 2N3055, хорошо, сэр. Детали — это другие детали, которые можно увидеть в схеме

Я верю в эту чрезвычайно любительскую электронику, многие из вас, возможно, когда-нибудь построят светодиодный мигающий индикатор или световые индикаторы, или светодиодный Chaser, которые уже препятствуют появлению. Сегодня прошу посоветовать схему LED Chaser, чтобы светодиоды показывали вместе 10 цифр.мигать палкой яркую погоню идти постоянно. К тому же у IC 4017 предшествуют ламповые светодиоды. Которая его работа быть счетчиком схемы хороша только этим. Еще есть IC 555 подождать подачи Clock с потом может наладить скорость подмигивания с VR1 хорошо легко. Детали другие см. На схеме лучше.

Circuit LED Chaser от IC 4017 + IC 555

Эта схема устанавливает время для простой модели, может исправить время, которое было давно, и иметь высокую хорошую точность.При использовании колонного оборудования можно использовать микросхему CA3140 для фиксации времени рта и NE555 для обеспечения звукового электрического звонка. Благодаря тому, что мы можем определить значение времени, сделанное для поворота, VR1 может исправиться, так как 10 секунд прибывают в 3 часа. Когда время истечет, будет электрический звонок, громкоговоритель. К оборудованию следует подбирать специально. Значения C1 100uF 16V должны быть танталовыми. Потому что высокое качество более электролитическое. Умеренно, но если недостаточно, заменить можно, сэр. Попросите друзей повеселиться, схема устанавливает время, пожалуйста, сэр

Это простой зуммер схемы.Он использует IC 555, динамик 25-80 Ом.

Сносу кладовку, снова немного вижу старый динамик и прочую технику. Затем родился, хотя строит дверной зуммер с помощью IC 555. Выполнить звук электрического звонка происхождения. При нажатии S1 в результате получается изрядно громкий голос. Эта схема почти ничего не должна делать. Потому что делится, аминь! следует использовать громкоговорители размером 25-80 Ом. обеспечит хорошее использование силы против электричества. Низкая работа или экономия электроэнергии. Вы можете использовать 9-вольтовые батарейки, сэр

Это простая схема светодиодного флешера.Он использует светодиодный дисплей привода IC 555.

Мой младший брат только начал интересоваться электроникой. Хотите попробовать собрать простую схему светодиодного мигалки. Затем я советую эту схему, так как используется очень популярный таймер интегральной схемы типа IC NE555 или LM555, очень схема представляет собой импульсный осциллятор с низкой частотой. Из схемы подумаю использовать светодиод 2 шт чередовать. Деталь, у курицы много клещей. Пригласите друга лучше видеть на картинке схемы сэр

Одиночный орган ИС Автор IC NE556
Когда вы подумаете о создании схемы с одиночной интегральной схемой органа, кто-нибудь.Прошу посоветовать эту схему, т.к. используют IC NE556 или LM556. Что в своей структуре похоже на то, что интегральная схема IC 555 достигает 2 вместе, следуя моей схеме. Управление контактами клавиатуры и включение / выключение тремоло SW1. в результате может выбирать нужную высоту звука. Подробная информация о схеме мини-органа приведена здесь. Можете видеть на схематическом изображении, сэр.

555 Основные сведения о таймере — нестабильный режим

Это третья часть серии статей о таймере 555.В первой части более подробно рассказывается о выводах и о том, как работает микросхема, так что вы можете начать с этого, если еще не читали: 555 Timer Basics — Monostable Mode.

Астабильный режим таймера 555

Нестабильный режим — это то, о чем думает большинство людей, когда дело касается таймера 555. Часто, когда вы видите проект с мигающими светодиодами, это означает, что таймер 555 работает. Но есть и много других интересных приложений. Например, он также может генерировать частоты для воспроизведения звука, когда выход подключен к динамику.Его даже можно использовать как простой аналого-цифровой преобразователь (АЦП).

БОНУС: я сделал краткое руководство для этого руководства, которое вы можете загрузить и вернуться к нему позже, если не можете настроить его прямо сейчас. Он включает в себя все схемы подключения и инструкции, необходимые для начала работы.

В нестабильном режиме таймер 555 действует как генератор, генерирующий прямоугольный сигнал. Частоту волны можно регулировать, изменяя номиналы двух резисторов и конденсатора, подключенного к микросхеме. Приведенные ниже формулы расскажут вам длительность циклов включения и выключения выхода с различными резисторами и конденсаторами:

С помощью этого уравнения вы можете видеть, что увеличение значений C1 или R2 увеличит как время, в течение которого выход остается включенным, так и время, в течение которого он остается выключенным.Увеличение значения R1 только продлит время, в течение которого выход остается включенным.

Как работает нестабильный режим

  • Контакт 2 — Триггер : Включает выход, когда подаваемое на него напряжение падает ниже 1/3 от Vcc
  • Контакт 6 — Порог : Отключает выход, когда подаваемое на него напряжение превышает 2/3 В постоянного тока.
  • Контакт 7 — Разряд : Когда выходное напряжение низкое, он разряжает C1 на землю.

В нестабильном режиме выход постоянно включается и выключается.На схеме выше обратите внимание, что вывод порогового значения и вывод триггера подключены к C1. Это делает напряжение одинаковым на контакте триггера, пороговом контакте и C1.

В начале цикла включения / выключения низкое напряжение на C1, выводе триггера и выводе порога. Когда напряжение на контакте триггера низкое, выход включен, а контакт разряда выключен. Поскольку разрядный вывод выключен, ток может течь через резисторы R1 и R2, заряжая конденсатор C1.

Когда C1 заряжается до 2/3 В постоянного тока, выход отключается пороговым контактом.Когда выход отключается, включается разрядный штифт. Это позволяет заряду, накопленному на конденсаторе C1, стекать на землю.

Как только напряжение на C1 упадет до 1/3 Vcc, триггерный вывод отключает разрядный вывод, так что C1 может снова начать зарядку.

Цепь мигающего светодиода

Чтобы наблюдать за таймером 555 в нестабильном режиме, давайте построим схему, которая использует колебательный выход таймера 555 для включения и выключения светодиода:

  • R1: 4.Резистор 7 кОм
  • R2: резистор 4,7 кОм
  • R3: резистор 1 кОм
  • C1: конденсатор 100 мкФ

Значения R1, R2 и C1 влияют на скорость мигания. Большие значения заставят светодиод мигать медленнее, а меньшие значения заставят светодиод мигать быстрее. Резистор R3 предназначен только для ограничения тока светодиода, чтобы он не перегорел. Если вы хотите настроить мигание на определенную скорость, вы можете использовать формулу, приведенную в начале этой статьи, для расчета необходимого сопротивления или емкости.

Мигающий светодиод, управляемый потенциометром

Простой способ наблюдать влияние сопротивления на скорость мигания — использовать потенциометр 10 кОм для R2:

.

  • R1: резистор 4,7 кОм
  • R2: потенциометр 10 кОм
  • R3: резистор 1 кОм
  • C1: конденсатор 100 мкФ

Регулировка потенциометра изменит частоту мигания светодиода.

Мигающий светодиод, управляемый фоторезистором

Вместо использования потенциометра для контроля частоты мигания попробуйте подключить фоторезистор:

  • R1: 4.Резистор 7 кОм
  • R2: Фоторезистор
  • R3: резистор 1 кОм
  • C1: конденсатор 100 мкФ

Сопротивление фоторезистора уменьшается по мере того, как на него попадает больше света, поэтому светодиод будет мигать быстрее при воздействии большего количества света.

Если вы хотите узнать больше о таймере 555, прочтите книгу «Таймер, операционный усилитель» и «Оптоэлектронные схемы и проекты» Том. 1 Автор Forrest Mims — отличный ресурс, который стоит иметь у себя на скамейке запасных. В книге много информации о таймере 555, операционных усилителях и других ИС.

Вы можете посмотреть, как работает каждая из схем в этом руководстве, в этом видео:

Если у вас есть какие-либо вопросы или проблемы с этим проектом, оставьте комментарий ниже, и я постараюсь ответить на него как можно скорее… И не забудьте подписаться, чтобы быть в курсе наших последних статей!


Принципиальная схема таймера от 1 до 15 минут, работа и приложения

Принципиальная схема таймера от 1 до 15 минут, работа и приложения

В эпоху технологий каждый прибегает к помощи машин, чтобы упростить себе жизнь.Цепи таймера облегчают выполнение повседневных задач во многих отношениях, инициируя или выполняя их через определенный интервал времени. Другими словами, если вы ищете автоматизированное устройство, которое будет работать в течение определенного периода времени и отключаться по истечении желаемого времени, тогда эта схема таймера — лучший выбор.

В этом проекте мы используем микросхему таймера 555 для создания различных схем таймера, таких как схема таймера 1 мин, схема таймера 5 мин, схема таймера 10 мин и схема таймера 15 мин. Здесь, с помощью микросхемы таймера 555, мы избавляемся от необходимости вручную включать или выключать устройство.Также таймер 555 используется для генерации колеблющегося импульса. Это означает, что выходной контакт 3 микросхемы таймера 555 находится в состоянии «ВЫКЛ» в течение некоторого времени и снова переходит в состояние «ВКЛ» после заданного интервала времени. Мы можем использовать это колебательное поведение микросхемы таймера 555 для создания схемы таймера с различными временными задержками. Чтобы создать схему таймера на желаемый интервал времени, просто измените номинал резистора R 1 или конденсатора C 1 .

Мы можем использовать разные схемы таймера с разной выдержкой времени для управления сигнализацией, устройством, двигателями и т. Д.через определенный промежуток времени. Основную роль в этой схеме играет микросхема таймера 555. В этой статье мы будем обсуждать все схемы с четырьмя таймерами (таймер 1 мин., 5 мин., 10 мин и 15 мин) по очереди. Перед этим давайте кратко рассмотрим микросхему таймера 555.

555 IC таймера

555 IC таймера используется в приложениях таймера, генерации импульсов и генератора. Микросхема таймера 555 в основном может быть сконфигурирована в трех различных состояниях, а именно: мультивибратор A-стабильный, мультивибратор с моностабильным двигателем и мультивибратор с двухсторонней стабильностью.

Давайте посмотрим на внутреннюю схему микросхемы таймера 555, чтобы лучше понять принцип ее работы:

Три резистора 5 кОм соединены между собой внутри. Это создает схему делителя напряжения на контактах 8 и 1. Два компаратора вырабатывают выходное напряжение, которое зависит от разницы напряжений на их входе. Разница напряжений определяется внешне подключенной RC-цепью. Выход обоих компараторов соединен со входом триггера для создания логического выхода «высокий» или «низкий» в зависимости от состояния входа.Выход триггера можно использовать для управления ступенью переключения сильноточного выхода, чтобы управлять подключенной нагрузкой, создавая высокий или низкий уровень на выходном контакте.

Назначение выводов микросхемы таймера 555:
  • Контакт 1 — Земля
  • Контакт2 — Триггер
  • Контакт 3 — Выход
  • Контакт 4 — Сброс
  • Контакт 5 — Управляющее напряжение
  • Контакт 6 — Порог
  • Контакт 7 — Разряд
  • Контакт 8 — Источник питания (4,5-15 В)
Применение таймера 555 IC:

555 Таймер IC — это полезное прецизионное синхронизирующее устройство, вырабатывающее одиночные импульсы или как генератор, генерирующий последовательность стабилизированных сигналов с любыми конкретными рабочими циклами. .

  • Может использоваться в однократных таймерах или таймерах задержки для создания временной задержки.
  • Может использоваться в светодиодных или импульсных лампах для включения лампы на определенное время.
  • IT может использоваться в генерации тонов или логических тактовых генераторах
  • Его можно использовать в источниках питания, преобразователях и т.д.
    • 555 Таймер IC
    • Светодиод
    • Конденсатор (1000 мкФ)
    • Переменный резистор
    • Кнопка
    • Резистор
    • Источник питания
    • Соединительные провода

    Схема соединений

    Приведенная выше принципиальная схема предназначена для 1-минутного таймера.Для 5 минут, 10 минут и 15 минут вам просто нужно изменить номинал резистора (R 1 ).

    Цепь таймера на 1 минуту:

    Нам нужно настроить таймер 555 в моностабильном режиме, чтобы построить таймер. Таймер 555 начинает отсчет времени при включении. По истечении одной минуты светодиод автоматически включится. Как правило, продолжительность времени, в течение которого вывод 3 микросхемы таймера 555 будет оставаться на высоком уровне, может быть получена по следующей формуле:

    T = 1,1 * R 1 * C 1

    Как обсуждалось выше, мы должны изменить номинал конденсатора или резистора.Теперь, для создания схемы 1-минутного таймера, мы можем рассчитать номинал резистора, используя приведенную выше формулу:

    60 сек = 1,1 x R 1 x 1000 мкФ

    R 1 = 60 / (1,1 x 1000 мкФ)

    R 1 = 55K

    Следовательно, установите значение потенциометра на 55k, и ваш таймер будет установлен на 1 минуту. Теперь вы можете легко использовать приведенные выше формулы для определения номинала резистора в цепи таймера на 5, 10 и 15 минут.

    Примечание. Вы также можете использовать эту формулу для создания схемы таймера, изменив значение конденсатора и сделав значение сопротивления постоянным.

    Схема 5-минутного таймера:

    Аналогичным образом, в схеме 5-минутного таймера мы будем использовать приведенную выше формулу, чтобы получить точное сопротивление резистора.

    T = 1,1 * R 1 * C 1

    Теперь время равно 5 минутам и будет равно (5 x 60) секундам. Емкость конденсатора останется неизменной для всей схемы таймера.

    Здесь

    T = 5 * 60

    C 1 = 1000 мкФ

    5 * 60 = 1,1 * R 1 * 1000 мкФ

    Следовательно, R 1 = 272,7 кОм

    Следовательно, чтобы разработать схему 5-минутного таймера, измените номинал резистора на 272,7 кОм. И через 5 минут светодиод загорится. Как только сработает контакт 2 микросхемы таймера 555, таймер начнет отсчет времени, и светодиод погаснет. По истечении 5 минут на выводе 3 микросхемы таймера 555 снова станет низкий уровень, и загорится светодиод.

    Связанный проект: Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

    Схема 10-минутного таймера:

    Опять же, как обсуждалось выше, вам нужно только изменить номинал резистора R 1 , чтобы разработать 10-минутный таймер. Цепь таймера мин. Ниже приведен расчет для нахождения номинала резистора:

    T = 1,1 * R 1 * C 1

    Теперь время составляет 10 минут и будет равно (10 x 60) секундам.Емкость конденсатора останется неизменной для всей схемы таймера.

    Здесь

    T = 10 * 60

    C 1 = 1000 мкФ

    10 * 60 = 1,1 * R 1 * 1000 мкФ

    Следовательно, R 1 = 545,4 кОм

    В этом случае контакт 3 микросхемы таймера 555 снова станет низким, и светодиод включится через 10 минут.

    Цепь таймера на 15 минут:

    Для установки таймера на 15 минут измените значение резистора R 1 , используя следующую формулу:

    T = 1.1 * R 1 * C 1

    Теперь время равно 15 минутам и будет равно (15 x 60) секундам. Емкость конденсатора останется неизменной для всей схемы таймера.

    Здесь

    T = 15 * 60

    C 1 = 1000 мкФ

    15 * 60 = 1,1 * R 1 * 1000 мкФ

    Следовательно, R 1 = 818,2 кОм

    Итак , при замене сопротивления резистора на 818,2 кОм светодиод включится через 15 минут.

    Работа схемы таймера

    555 ИС таймера отлично работает для генерации временной задержки для определенного интервала.Однако для создания временной задержки более 20 минут таймер 555 не очень подходит.

    Здесь мы использовали обратную логику со светодиодами. Это означает, что всякий раз, когда на выходе Pin3 микросхемы таймера 555 низкий уровень, светодиод будет гореть.

    Точно так же светодиод будет выключен, когда на выходе Pin3 таймера 555 IC установлено значение High. В приведенных выше расчетах светодиод будет включен по истечении расчетного времени. Выходной вывод 3 таймера 55 изначально будет низким. Как только сработает микросхема таймера 555, начнется отсчет времени, и светодиод погаснет.По истечении заданного времени задержки светодиод снова включится, так как контакт 3 снова будет установлен на низкий уровень.

    Выше мы вычислили номинал резистора для различных схем таймера, таких как 1 мин, 5 мин, 10 мин и 15 мин.

    Приложение

    Цепи таймера с разной задержкой времени очень полезны в реальной жизни для автоматизации действия, которое должно быть выполнено в желаемое время без участия людей. Просмотрите список применений схемы таймера в повседневной жизни.

    • Его можно использовать в автомобилях для управления скоростью стеклоочистителя путем установки определенного времени, в течение которого стеклоочиститель будет работать.
    • Его можно использовать в устройствах для автоматической подачи сигнала тревоги через определенный интервал времени.
    • Может использоваться в диммере лампы для автоматического включения светодиода через определенный промежуток времени.
    • Может использоваться в контуре, в котором вы хотите производить циклическую работу.
    • В воздухоохладителе вода постоянно нагнетается в мат.Мы можем использовать схему таймера, чтобы выключить насос, когда маты влажные, и снова включить, когда маты высохнут.

    Bottom Line

    В приведенном выше обсуждении мы разработали схемы таймера 1 минута, 5 минут, 10 минут и 15 минут с временной задержкой с использованием 555 Timer IC. Устройства для измерения времени очень полезны в повседневной жизни и очень просты в изготовлении. Мы можем положиться на микросхему таймера 555 для создания задержек 15-20 минут. Мы надеемся, что вы хорошо знакомы с микросхемой таймера 555 и различными схемами таймера, использующими ее.Теперь вы можете легко спроектировать различные схемы таймера на 1 минуту, 5 минут, 10 минут и 15 минут с помощью микросхемы таймера 555.

    Планы Reliance Jio: 129 рупий против 149 рупий против 199 рупий против 555 рупий

    Новый год — прекрасное время, чтобы стать клиентом Reliance Jio. Телекоммуникационный гигант Reliance Jio представил несколько обновлений своих планов передачи данных на новый год. Джио утверждает, что эти планы принесут больше пользы клиентам. Jio обновила свои планы после того, как недавно объявила, что с 1 января 2021 года делает все звонки внутри страны бесплатными.Компания также заявила, что будет поддерживать режим законопроекта TRAI.

    Jio теперь будет предлагать бесплатные звонки внутри страны по своим планам, которые включают: 149 рупий, 129 рупий, 199 и 555 рупий. Давайте углубимся в эти планы:

    129 рупий за план

    Этот план предлагает 2 ГБ высокоскоростных данных в течение 28 дней, а также бесплатные звонки внутри страны.

    149 рупий План

    Этот план предлагает своим пользователям 1 ГБ высокоскоростных данных в день в течение 24-дневного периода.План также предлагает 100 SMS в день и бесплатные подписки на приложения Jio.

    199 рупий план

    Этот план предлагает своим пользователям доступ к 1,5 ГБ высокоскоростных данных в день в течение 28 дней. Он также предлагает бесплатные голосовые звонки и 100 текстовых сообщений в день. Как и план 149 рупий, он также включает бесплатную подписку на несколько приложений Jio.

    План 555 рупий

    Этот план также предлагает 1,5 ГБ высокоскоростных данных в день, но срок его действия составляет 84 дня.Он также предлагает бесплатные голосовые звонки и 100 текстовых сообщений в день. Он также включает бесплатную подписку на несколько приложений Jio.

    Reliance Jio выпустила заявление, в котором объявляет, что с 1 января внутренние голосовые вызовы будут бесплатными. «Выполняя свое обязательство по отмене платы за внутренние голосовые вызовы за пределами сети до нуля, как только плата IUC будет отменена, Jio снова сделает это. С 1 января 2021 года все внутренние голосовые вызовы вне сети будут бесплатными. Внутренние голосовые вызовы в сети Jio всегда были бесплатными », — заявил Джио.

    Также прочтите: Reliance Jio для бесплатных звонков на местные телефонные номера с 1 января

    555 Таймер IC-Block Diagram-Working-Pin Out Configuration-Data Sheet

    Блок-схема таймера 555, работа, конфигурация выводов, технические данные — полное базовое руководство

    В этой статье рассматриваются все основные аспекты микросхемы таймера 555. Возможно, вы уже знаете, что SE / NE 555 — это микросхема таймера, представленная Signetics Corporation в 1970-х годах. В этой статье мы рассмотрим следующую информацию о микросхеме таймера 555.

    1. Введение в таймер 555 IC

    2. Конфигурация выводов микросхемы таймера 555

    3. Основы таймера 555

    4. Блок-схема

    5. Принцип работы

    6. Скачать паспорт

    Если вам все еще нужно детальное представление об ИС таймера 555, мы рассмотрели 3 книги в нашем интернет-магазине. Эти книги охватывают все аспекты микросхемы таймера 555, а также ее приложения.Чтобы получить обзоры и купить их, нажмите здесь: — 3 великие книги для изучения 555 схем таймера и проектов

    1. Введение

    555 таймер IC

    Микросхема таймера 555 была представлена ​​в 1970 году компанией Signetic Corporation и получила название SE / NE 555 timer . По сути, это монолитная схема синхронизации, которая обеспечивает точные и очень стабильные временные задержки или колебания. По сравнению с применением операционного усилителя в тех же областях, 555IC также является столь же надежным и дешевым.Помимо применения в качестве моностабильного мультивибратора и нестабильного мультивибратора , таймер 555 может также использоваться в преобразователях постоянного тока , цифровых логических пробниках, генераторах сигналов , аналоговых частотомерах и тахометрах, для измерения температуры и устройства управления, регуляторы напряжения , и т. д. ИС таймера настроена для работы в одном из двух режимов — однократном или моностабильном, либо в качестве автономного или нестабильного мультивибратора. SE 555 можно использовать в диапазоне температур от -55 ° C до 125 °. NE 555 можно использовать в диапазоне температур от 0 ° до 70 ° C.

    Важными характеристиками таймера 555 являются:

    • Он работает от широкого диапазона источников питания в диапазоне от + 5 В до + 18 Вольт.
    • Потребление или получение 200 мА тока нагрузки.
    • Внешние компоненты должны быть выбраны правильно, чтобы временные интервалы можно было разделить на несколько минут вместе с частотами, превышающими несколько сотен килогерц.
    • Выход таймера 555 может управлять транзисторно-транзисторной логикой (TTL) из-за его высокого выходного тока.
    • Он имеет температурную стабильность 50 частей на миллион (ppm) при изменении температуры на градус Цельсия или, что эквивалентно 0,005% / ° C.
    • Продолжительность включения таймера регулируется.
    • Максимальная рассеиваемая мощность на корпус составляет 600 мВт, а его входы триггера и сброса имеют логическую совместимость. Дополнительные функции перечислены в таблице данных.

    2.Конфигурация выводов IC

    Конфигурация выводов микросхемы таймера 555

    Микросхема таймера 555 доступна в виде 8-контактного металлического корпуса, 8-контактного миниатюрного DIP (двойного в корпусе) или 14-контактного DIP. Конфигурация штифта показана на рисунках.

    Эта ИС состоит из 23 транзисторов, 2 диодов и 16 резисторов . Использование каждого вывода в ИС объясняется ниже. Номера выводов, используемые ниже, относятся к 8-выводным корпусам DIP и 8-выводным металлическим корпусам. Эти булавки подробно описаны, и вы получите лучшее представление после прочтения всего поста.

    Контакт 1 : Клемма заземления: Все напряжения измеряются относительно клеммы заземления.

    Контакт 2: Терминал триггера: Контакт триггера используется для питания триггерного входа, когда микросхема 555 настроена как моностабильный мультивибратор. Этот вывод является инвертирующим входом компаратора и отвечает за переход триггера из состояния установки в состояние сброса. Выход таймера зависит от амплитуды внешнего триггерного импульса, приложенного к этому выводу.На эту клемму подается отрицательный импульс с уровнем постоянного тока выше Vcc / 3. При отрицательном фронте, когда триггер проходит через Vcc / 3, выходной сигнал нижнего компаратора становится высоким, а дополнительный Q становится равным нулю. Таким образом, выход 555 IC получает высокое напряжение и, следовательно, квазистабильное состояние.

    Контакт 3: Выходной терминал: Выход таймера доступен на этом контакте. Есть два способа подключения нагрузки к выходной клемме. Один из способов — подключить выходной контакт (контакт 3) к контакту заземления (контакт 1) или между контактом 3 и контактом питания (контакт 8).Нагрузка, подключенная между выходом и контактом заземления, называется , нормально подключенная к нагрузке , а нагрузка, подключенная между выходом и контактом заземления, называется , нормально отключенная нагрузка .

    Контакт 4: Клемма сброса: Каждый раз, когда таймер IC должен быть сброшен или отключен, отрицательный импульс подается на контакт 4 и, таким образом, называется клеммой сброса. Выход сбрасывается независимо от состояния входа. Если этот вывод не используется для сброса, его следует подключить к + V CC , чтобы избежать любой возможности ложного срабатывания.

    Контакт 5: Клемма управляющего напряжения: Пороговые уровни и уровни запуска управляются с помощью этого контакта. Ширина импульса выходного сигнала определяется подключением POT или подачей внешнего напряжения на этот вывод. Внешнее напряжение, приложенное к этому выводу, также можно использовать для модуляции формы выходного сигнала. Таким образом, величина напряжения, приложенного к этому выводу, будет определять, когда следует переключить компаратор, и, таким образом, изменяет ширину импульса на выходе.Когда этот вывод не используется, он должен быть отключен от земли через 0,01 мкФ, чтобы избежать каких-либо проблем с шумом.

    Контакт 6 : Пороговый вывод: Это неинвертирующий входной вывод компаратора 1, который сравнивает напряжение, приложенное к выводу, с опорным напряжением 2/3 В CC . Амплитуда напряжения, приложенного к этой клемме, отвечает за установленное состояние триггера. Когда напряжение, приложенное к этой клемме, превышает 2 / 3Vcc, верхний компаратор переключается на + Vsat, и выход сбрасывается.

    Контакт 7 : Клемма разряда: Этот контакт внутренне подключен к коллектору транзистора, и в основном конденсатор подключен между этой клеммой и землей. Это называется разрядным выводом, потому что, когда транзистор насыщается, конденсатор разряжается через транзистор. Когда транзистор отключен, конденсатор заряжается со скоростью, определяемой внешним резистором и конденсатором.

    Контакт 8: Клемма питания: На эту клемму подается напряжение питания от + 5 В до + 18 В относительно земли (контакт 1).

    3. 555 Основы таймера

    Таймер 555 сочетает в себе генератор релаксации, два компаратора, триггер R-S и разрядный конденсатор.

    S-R-Flip Flop

    Как показано на рисунке, два транзистора T1 и T2 имеют перекрестную связь. Коллектор транзистора T1 управляет базой транзистора T2 через резистор Rb2. Коллектор транзистора T2 управляет базой транзистора T1 через резистор Rb1. Когда один из транзисторов находится в состоянии насыщения, другой транзистор будет в состоянии отсечки.Если считать транзистор Т1 насыщенным, то напряжение на коллекторе будет практически нулевым. Таким образом, транзистор T2 будет иметь нулевую базу и перейдет в состояние отключения, а его напряжение коллектора приблизится к + Vcc. Это напряжение подается на базу T1 и, таким образом, поддерживает его насыщение.

    S-R Flip Flop Symbol

    Теперь, если мы считаем, что транзистор T1 находится в состоянии отсечки, то напряжение коллектора T1 будет равно + Vcc. Это напряжение доводит базу транзистора Т2 до насыщения.Таким образом, насыщенный коллектор на выходе транзистора Т2 будет практически равен нулю. Это значение при подаче обратно на базу транзистора T1 приведет его к отключению. Таким образом, значение насыщения и отсечки любого из транзисторов определяет высокое и низкое значение Q и его дополнения. При добавлении дополнительных компонентов в схему получается триггер R-S. Триггер R-S — это схема, которая может устанавливать выход Q на высокий или сбрасывать его на низкий уровень . Между прочим, дополнительный (противоположный) выход Q доступен от коллектора другого транзистора.Схематический символ триггера S-R также показан выше. Схема фиксируется либо в состоянии Q, либо в дополнительном состоянии. Высокое значение входа S устанавливает высокое значение Q. Высокое значение входа R сбрасывает значение Q на низкое. Выход Q остается в заданном состоянии до тех пор, пока не перейдет в противоположное состояние.

    Схема синхронизации 555 IC

    Базовая концепция синхронизации

    Из рисунка выше, если предположить, что выходной сигнал S-R триггера высокий. Это высокое значение передается на базу транзистора, и транзистор насыщается, создавая таким образом нулевое напряжение на коллекторе.Напряжение конденсатора зафиксировано на земле, то есть конденсатор C закорочен и не может заряжаться.

    На инвертирующий вход компаратора подается управляющее напряжение, а на неинвертирующий вход — пороговое напряжение. При установленном триггере R-S насыщенный транзистор удерживает пороговое напряжение на нуле. Управляющее напряжение, однако, составляет 2/3 В CC, , то есть 10 В, из-за делителя напряжения.

    Предположим, что на вход R.Это сбрасывает триггер R-Output Q на низкий уровень, и транзистор отключается. Конденсатор C теперь можно заряжать бесплатно. Когда этот конденсатор C заряжается, пороговое напряжение повышается. В конце концов, пороговое напряжение становится немного выше (+ 10 В). Затем на выходе компаратора устанавливается высокий уровень , , заставляя триггер R S установить. Выходной сигнал с высокой добротностью насыщает транзистор, и это быстро разряжает конденсатор. На конденсаторе C наблюдается экспоненциальный рост, а на выходе Q появляется положительный импульс.Таким образом, напряжение конденсатора V C экспоненциально, а выходное напряжение — прямоугольное. Это показано на рисунке выше.

    4. Блок-схема таймера IC 555

    Блок-схема таймера IC 555

    Блок-схема таймера 555 показана на рисунке выше. Таймер 555 имеет два компаратора, которые в основном представляют собой 2 операционных усилителя, триггер R-S, два транзистора и резистивную цепь.

    • Резистивная сеть состоит из трех равных резисторов и действует как делитель напряжения.
    • Компаратор 1 сравнивает пороговое напряжение с опорным напряжением + 2/3 В CC вольт.
    • Компаратор 2 сравнивает напряжение запуска с опорным напряжением + 1/3 В CC вольт.

    Выход обоих компараторов подается на триггер. Триггер принимает свое состояние в соответствии с выходом двух компараторов. Один из двух транзисторов является разрядным транзистором, коллектор которого соединен с выводом , вывод 7. Этот транзистор насыщается или отключается в соответствии с состоянием выхода триггера.Транзистор с насыщением обеспечивает путь разряда к конденсатору, подключенному извне. База другого транзистора подключена к клемме сброса. Импульс, приложенный к этой клемме, сбрасывает весь таймер независимо от входа.

    5. Принцип работы

    См. Блок-схему микросхемы таймера 555, приведенную выше:

    Внутренние резисторы действуют как сеть делителей напряжения, обеспечивая (2/3) Vcc на неинвертирующем выводе верхнего компаратора и (1/3) Vcc на инвертирующем выводе нижнего компаратора.В большинстве приложений управляющий вход не используется, поэтому управляющее напряжение равно + (2/3) В CC . Верхний компаратор имеет пороговый вход (контакт 6) и вход управления (контакт 5). Выход верхнего компаратора применяется к входу установки (S) триггера. Каждый раз, когда пороговое напряжение превышает управляющее напряжение, верхний компаратор устанавливает триггер, и на его выходе высокий уровень . Высокий выходной сигнал от триггера, когда он подается на базу разрядного транзистора, насыщает его и, таким образом, разряжает транзистор, который подключен снаружи к разрядному выводу 7.Дополнительный сигнал с триггера поступает на вывод 3, выход. На выходе 3 имеется низкий уровень . Эти условия будут преобладать до тех пор, пока нижний компаратор не сработает триггер. Даже если напряжение на пороговом входе упадет ниже (2/3) В CC , то это верхний компаратор не может заставить триггер снова измениться. Это означает, что верхний компаратор может только установить высокий уровень на выходе триггера.

    Чтобы изменить выход триггера на низкий уровень , , напряжение на входе триггера должно упасть ниже + (1/3) Vcc.Когда это происходит, нижний компаратор запускает триггер, устанавливая на его выходе низкий уровень . Низкий уровень на выходе триггера выключает разрядный транзистор и вынуждает усилитель мощности выводить высокий уровень. Эти условия будут продолжаться независимо от напряжения на входе триггера. Компаратор нижнего уровня может привести только к низкому выходному сигналу триггера.

    Из приведенного выше обсуждения можно сделать вывод, что для наличия низкого выходного сигнала таймера 555 напряжение на пороговом входе должно превышать управляющее напряжение или + (2/3) В CC .Это также включает разрядный транзистор. Чтобы на выходе таймера был высокий уровень, напряжение на входе триггера должно упасть ниже + (1/3) В CC . Это выключает разрядный транзистор.

    На управляющий вход может подаваться напряжение для изменения уровней, при которых происходит переключение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
