Привет, друзья!
Я запилил копировальщик домофонных ключей на ардуино и сделал пару видосов на своём канале youtube про копирование контактных ключей типа Dallas, токовых ключей Cyfral и Metakom, а также про копирование rfid ключей типа EM-Marine, работающих на частоте 125 кГц. Как раз такие используются в домофонах наших подъездов.
Подробное видео можно посмотреть тут:
Электрическая Схема

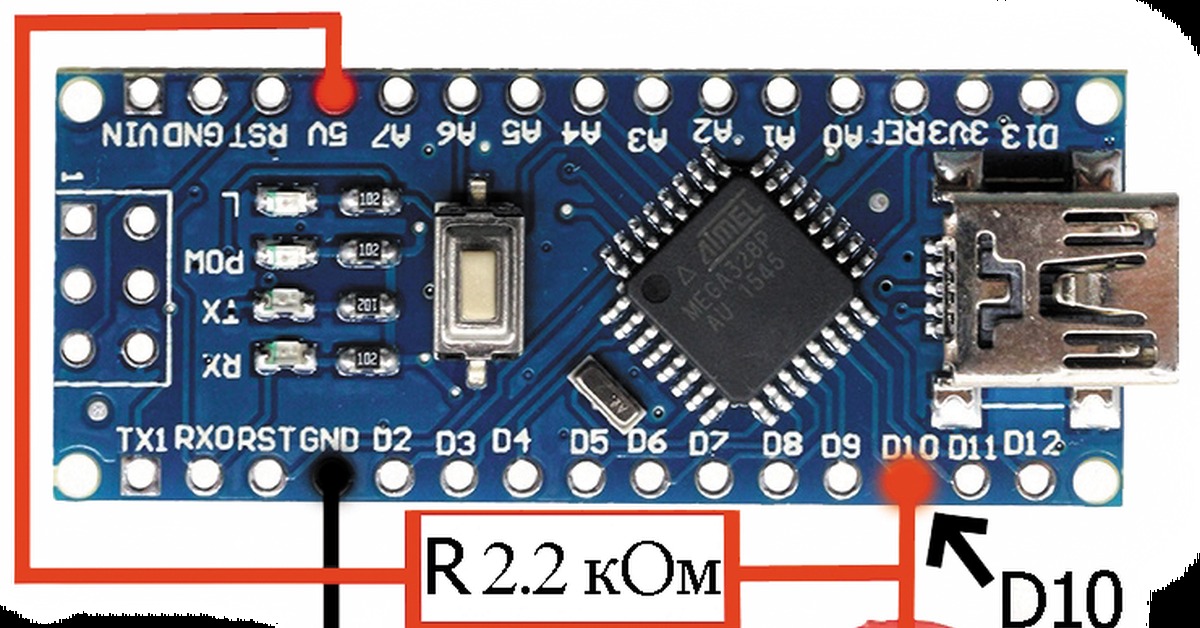

Так выглядит схема копировальщика: к ардуино нано подключается луза для копирования контактных ключей, а к ногам 11 и 7 подключается вход и выход rfid модуля.
Rgb-cветодиод для индикации режима чтение/запись/BlueMode, buzzer — для попискивания. Энкодер — для управления дибликатором. На шине i2c подцеплен oled дисплей.
Корпус и Механическая сборка
Я забацал 3D модель кастомного корпуса для моего дубликатора.
А вот как это напечаталось на 3D принтере. У меня нет принтера, но я нашёл человека через сервис дружественная печать.
Чтобы плата энкодера влезла в корпус ее необходимо немного подпилить напильником с конца, на котором нет дорожек.
Катушку можно взять готовую, например от модуля rdm или купить у китайцев на али на 340 мкГн.
Если будете мотать на спичечный короб — это 59 витков.
Вот как выглядит аппарат в сборе.
Скетч и библиотеки
Ссылка на гитхаб библиотеки и скетч. Библиотеки oled дисплея и oneWireSlave нужно сложить в папочку libraries среды ардуино. Для энкодера я использую библиотеку от Алекса Гайвера. Её нужно распаковать туда же.
Описание работы дубликатора
При запуске копировальщик достаёт из eeprom последний сохранённый туда ключик и показывает на дисплее количество ключей в EEPROM, шифр ключа и его тип. Максимум в дубликатор можно сохранить 20 разных ключей.
Rgb диод светит зелёным, т.е ключ уже можно писать на болванку. Если в EEPROM было пусто, на экране будет соответствующая надпись, в ожидании чтения ключа.
Чтобы выбрать из EEPROM другой ключ , достаточно покрутить энкодер вправо или влево.
Если вы хотите сохранить в EEPROM прочитанный ключ, просто удерживайте нажатым энкодер несколько секунд. Если в EEPROM уже записаны все 20 ключей, то самый старый из них затирается. Если повторно пытаться сохранить в EEPROM ключ, который там уже есть — запись не происходит, а просто выбирается индекс уже сохраненного ключа.
Для перевода в режим записи жмём на кнопку энкодера — светится красный диод. Ключ который отображается на дисплее будет записан на болванку.
Теперь немного про ключи цифрал и метаком.
Для копирования таких ключе нужна спец болванка тм-01а.
Дубликатор умеет делать финализацию таких ключей, и они ничем не будут отличаться от исходных.
Но и это ещё не всё! Я прикинул, а что если сделать эмулятор rfid ключа? У меня есть девайс, который может хранить до 20 разных ключей, в нем есть мозги и рамка, как в обычном ключе. С манчестерским кодом я уже разобрался….
Короче, жмём на кнопку энкодера и переключаемся в третий режим — blueMode. Достаточно поднести дубликатор к домофону и … опа.. дверь открывается! Магия!
Если вам понравился проект — поддержите автора!
Если вам нравится самоделка, но чувствуете, что сил сделать самому пока не достаточно — можете заказать самоделку в авторском исполнении.
- Дубликатор 3200 руб
- Комплект для самостоятельной сборки 2300 руб
Доставка в ваш город составляет примерно 250 руб и уже входит в стоимость.
В заказе будет особая авторская прошивка. Вырученные средства пойдут на на закупку материалов для новых проектов, оборудования для съемки, содержание сайта и доменного имени.
Необходимые Материалы
Конденсаторы любые неполярные. Я использовал керамические на 50В.
Полезные ссылки
Рассмотрен простой эффективный дубликатор домофонных электронных ключей с рабочей схемой. На видео продемонстрирована готовая сборка и проверка в работе.
В интернете немало неплохих схем для этой функции, но, во-первых, они сложные, во-вторых не все они рабочие. Автор данного видео-урока сначала пытался собрать дубликатор ключей на конструкторе Arduino, но по каким-то причинам у него это не получилось, поэтому сделал более простое, но полностью рабочее устройство для тех, кто занимается вопросами, связанными с установкой домофонов.
Есть в продаже заводские дубликаторы, к примеру, RFID. Но они достаточно дороги, и для тех, кто не собираются на этом устройстве постоянно работать, нет смысла их приобретать. Ведь не каждый день любителям нужно дублировать ключи для домофона. Сам же мастер решил сделать простой копировальщик для расширения своего кругозора.
Особенности простого копировальщика для ключей домофона
Множество заготовок были куплены на АлиЭкспресс, стоит они недорого. Была найдена простая схема такого дубликатора, которую можно собрать буквально за 5 минут. Заготовки приобретены в этом китайском магазине, там же есть нужный для работы устройства программатор.
Основа или сердце данного копировщика – микроконтроллер.
Подойдет 628, 648 или 88. Естественно, если просто устройство соберете, оно работать не будет. Необходимо в этот микроконтроллер записать программу. Для этого потребуется программатор, который подсоединяется к компьютеру для прошивки. В Интернете можно найти инструкции по пользованию программатором. Стоит он 10-15 долларов. Любой начинающий радиолюбитель сможет прожить этот микроконтроллер а также повторить эту схему дубликатора.
Как видно на схеме и фото, в схеме есть 3 светодиода – красный, желтый и зеленый.
Красный светодиод светится тогда, когда есть питание в самой системе; желтый светится, когда он находится в режиме считывания ключа. А зеленый светится, когда запись или дублирование ключа прошло успешно. Мигание светодиодов происходит, когда заготовка одноразовая неперезаписываемая. Все заготовки, приобретенные на AliExpress перезаписываемые.
Вся схема питается напряжением 5 Вольт. В данную конструкцию был поставлен 5 вольтовый стабилизатор, для того, чтобы при подаче напряжения от 5 до 9 вольт, на выходе у него всегда было только 5 вольт. Сам дубликатор ключей питается напряжением 5 Вольт.
Включим и рассмотрим, как это устройство работает. Включаем блок питания. Загорелись все светодиоды, то есть устройство загрузилось.
Прикладываем копируемый ключ, индикатор показал считывание. Имеется кнопка для дублирования данного ключа. Прикладываем чистую заготовку, светодиод показал, что произошло дублирование. Для эксперимента был скопирован ключ на лифт и проверен. Результат положительный, дубликатор, собранный своими руками, отлично работает.
Вторая часть (видео запускается).
Схема и обсуждение на форуме этого дубликата здесь.
Дубликатор позволяет сделать копию ключа от домофона, пропуска, причем можно сделать в другом корпусе (браслет, капсула, пуговица, брелок)
Характеристики
Модель: SK-658
Размеры: 105 x 38 x 12 мм
Рабочая частота: 125 кГц, 250 кГц, 375 кГц, 500 кГц
Время чтения / записи: 1-5мс
Питание: 2 х ААА батареи
В комплект входит:
дубликатор
брелоки — 6шт
карты — 6шт
Дубликатор сделан в форме пульта дистанционного управления. Корпус выполнен из пластика. Есть три кнопки и четыре светодиода.
Питается дубликатор от двух батареек ААА (в комплект поставки не входят)
Серой кнопкой переключаются частоты в kHz, у нас распространена частота 125 kHz. Красной клавишей производится считывания информации с нужной карты, а синей производится запись на перезаписываемую карту (брелок).
Брелоки стандартные, такие обычно используются для домофонов
Карты пластиковые, но не тонкие, а «разборные», можно отклеить подложку и добраться до внутренностей.
Внутри дубликатор выглядит так
Работает просто, прикладываем к нужному ключу, считываем, прикладываем к новому ключу и записываем.
Снял видео работы
Если считываемый ключ чистый, то дубликатор не издает звуковых сигналов. Так можно определить чистые ключи от записанных.
Есть много разных вариантов ключей, это и брелоки и капсулы, браслеты и пуговицы и многое другое.
Посмотреть варианты ключей
Дубликатор, с комплектацией как в обзоре, можно сейчас купить со скидкой 15% (купон берите под ценой)
Создадим дверной замок RFID Arduino посредством копирования домофонного ключа. Узнаем о радиочастотной идентификации RFID и используем беспроводную связь.
Предназначение дубликатора домофонных ключей
С помощью микроконтроллера Arduino можно копировать домофонный ключ, если случайно его потерял.
RFID – радиочастотная идентификация. Устройство выполняет ту же функцию, что и штрих-код или магнитная полоска на задней стороне кредитной карты. Он предоставляет уникальный идентификатор для этого объекта. И так же, как штрих-код или магнитная полоса, RFID должен быть отсканирован для получения информации.
RFID используется в этом проекте для чтения данных из RFID-меток и отправки информации в энергонезависимую память MCU.
Идентификатор, считываемый из тегов, сравнивается с хранимой информацией, и если он совпадает, то дверь открывается.
Принцип работы дубликатора на Ардуино
Каждый ключ имеет внутреннюю связь с домофонной дверью – этот номер и служит ключевым идентификатором. Этот номер интерком-ключа решает, нужный ли вы приложили ключ. Поэтому принцип работы дубликатора домофонных ключей на Arduino довольно прост: сначала нужно проверить «разрешенный» ключ, а затем присвоить тот же номер другому ключевому клону.
Проверяя номер из своей базы данных разрешенных скоростей передачи данных, он откроет дверь. Ключи для внутренней связи, которые мы будем подключать к Arduino дубликатору (иногда называемому iButton или Touch Memory), считываются и записываются в 1-проводной интерфейс. Поэтому схема подключения очень проста.
Необходимые материалы
Для конструирования проекта Arduino дубликатор домофонных ключей понадобятся следующие комплектующие:
- Arduino Nano.
- RFID RC522.
- Пьезо-зуммер.
- 2x LED-монитора.
- 2x 330 резистор.
- Клавиатура 4 × 4.
- Адаптер I2C для ЖК-дисплея.
- LCD16X2BL.
Создание дубликатора своими руками
ЖК-дисплей имеет 16 контактов, что слишком много для Arduino Nano домофона, поэтому важно иметь адаптер I2C. Это позволяет управлять дисплеем только из двух сигнальных штырей на Ардуино. Это полезно из-за небольшого числа контактов, которые нужно будет контролировать из MCU.
ЖК-контактыЖК-дисплеи имеют параллельный интерфейс, а это означает, что MCU должен одновременно управлять несколькими контактами интерфейса для управления дисплеем. В приведенной ниже таблице дается описание каждого из контактов на английском языке:
Спецификация контактовДля начала сделаем связи между ЖК-дисплеем и I2C. Для этого нужен адаптер ЖК-дисплея I2C (LCD1602). Адаптер преобразует ЖК-дисплей формата 16 x 2 в серийный ЖК-дисплей I2C, которым можно управлять через Arduino всего посредством 2-х проводов.
Соединения между Arduino и LCDАппаратная часть
Для набора кода понадобится библиотека LiquidCrystal_I2C.h в Arduino IDE. Библиотека позволяет подключить ЖК-дисплей к Ардуино. Встроенная библиотека LiquidCrystal_I2C позволяет легко отображать символы на ЖК-дисплее.
Вы можете скачать LiquidCrystal_I2C.h с нашего сайта отсюда, или с Github — https://github.com/todeilatiberia/SmartDoor.
Следуйте приведенным ниже инструкциям, чтобы установить новую библиотеку в свою среду разработки Arduino.
- Сначала загрузите файлы из Github.
- Извлеките из архивов каждую папку.
- Скопируйте ZIP-файлы в папку Ардуино.
- Откройте Ардуино и добавьте Keypad.zip:
Меню эскиза -> Включить библиотеку -> Добавить ZIP-библиотеку - Добавить библиотеку клавиатуры:
Эскиз -> Включить библиотеку -> Клавиатура
Программная часть
Мы подключим клавиатуру для отображения номеров на ЖК-дисплее для Arduino и скопируем ключ, который вводим с клавиатуры.
Keypad.h – это библиотека, которая позволяет Arduino читать клавиатуру с матричным типом.
В этом проекте используется клавиатура 4 × 4.
В таблице показано соединение между платой Arduino и клавиатурой. Штыри клавиатуры подключены к цифровым выходным выводам Arduino. Pin D6 использовался для зуммера, потому что это был штырь ШИМ.
Вывод клавиатуры | Контакт Arduino |
---|---|
1 | D2 |
2 | D3 |
3 | D4 |
4 | D5 |
5 | A0 |
6 | D7 |
7 | D8 |
Затем добавим RFID. В этом случае плата RFID использует протокол связи SPI, где Arduino будет действовать, как ведущий и считыватель RFID в качестве подчиненного. Считыватель карт и теги предназначены для связи с частотой, равной 13,56 МГц.
Это важный шаг, поскольку он помогает нам считывать данные с карты, и он будет решать, соответствует ли идентификатор информации, хранящейся в EEPROM. Если он соответствует, он даст нам доступ и отобразит «Unlocked». В противном случае на ЖК-дисплее отобразится «Заблокировано».
Соединение между Arduino, LCD и RFID Домофон на Ардуино, LCD и RFIDСледующий шаг – добавить зуммер и 2 светодиода для имитации системы контролируемого доступа. Ознакомьтесь с приведенной ниже диаграммой. Зуммер установлен так, что он гудит всякий раз, когда мы получаем доступ (разблокирован). Красный светодиод всегда горит, когда он заблокирован, но зеленый светодиод загорается, когда он разблокирован.
Чтобы защитить модули, нужно использовать 3D-печать корпуса. Если у вас нет 3D-принтера, вы можете просто использовать пластиковый корпус, который позволяет вам вставлять все компоненты внутрь. Это очень полезно, потому что модули будут размещены внутри, а единственными частями вне коробки будут светодиоды, клавиатура и ЖК-дисплей.
Схема соединений, показывающая соединение между Nano, LCD, клавиатурой, RFID и звуковым сигналомКод для загрузки на микропроцессор доступен по ссылке:
www.deviceplus.com/how-tos/arduino-guide/make-your-own-arduino-rfid-door-lock/
Тестирование и настройка готового дубликатора
Для описанного выше проекта понадобится специальный корпус, чтобы аккуратно разместить все компоненты и сохранить их без ущерба.
Можно разработать корпус с использованием программы SketchUp, которая имеет удобный интерфейс с простыми кнопками, такими как Eraser, Lines и Tape Measure Tool.
Размеры коробки составляют: 120 х 125 х 37 мм.
Если вы не знакомы с Sketchup, вам нужно ознакомиться со следующими учебниками SketchUp:
http://www.sketchup.com/learn/videos/58Коробка для корпуса устройства (вид сверху) Коробка для корпуса устройства (вид снизу)
Перед разработкой корпуса для проекта необходимо учитывать следующие аспекты:
- Вид сверху:
— 2 отверстия для светодиодов (5,2 мм).
— 1 для ЖК-дисплея (42,2 × 7,3 мм).
— 1 отверстие для кабеля (16 × 10,5 мм). - Вид снизу:
— 1 открытие для клавиатуры (27 × 10 мм).
После этого можно соотнести размеры и построить пластиковый корпус. Причем можно менять дизайн по своему усмотрению.
Полный корпус с модулями, расположенными внутриКак пользоваться устройством
Откройте последовательный монитор. Нажмите клавиши. Вы должны заметить, что последовательный монитор сообщает, какой именно ключ пользователь нажал.
Тем не менее, может потребоваться небольшая практика нажатия кнопок.
Наверх ↑
Внимание! Данная статья создана исключительно в образовательных целях. Напоминаем, что любое проникновение в информационные системы может преследоваться по закону.У многих, интересующихся технологией MIfare, наверняка есть простейшее устройство для чтения-записи карт и брелоков Mifare, состоящее из модуля PN532 и USB-UART адаптера:
Путем несложной и недорогой доработки это устройство можно заставить захватывать от
считывателя данные аутентификации, с помощью которых и рассчитываются криптоключи, так необходимые для чтения и копирования. Существуют и серийно выпускаемые приборы для этой цели — SMKey, Proxmark3, Chameleon и ещё некоторые. Это приборы с множеством функций, удобные, но недешевые.
Я предлагаю вашему вниманию более бюджетный вариант на основе подобного «малого джентльменского набора» из модуля PN532 и USB-UART адаптера, позволяющий захватывать данные от считывателя Mifare, например домофона, и рассчитывать криптоключи, с которыми считыватель обращается к метке.
Разработанное устройство в своей основе имеет недорогую, «народную» отладочную плату на основе процессора STM32F103C8T6, прозванную ещё «BluePill» c подключенными к ней модулем PN532 и USB-UART адаптером. Подключается данный агрегат через USB-OTG кабель к смартфону на Андроиде. Собирается всё это в макетном варианте без пайки, с помощью перемычек и имеет примерно такой вид, хоть и непрезентабельный, но вполне рабочий:
Схему сборки очень проста и представлена в текстовом виде:
PN532 ___________________STM32F103C8T6
SCK_____________________PA5(SPI1_SCK)
MISO____________________PA6(SPI1_MISO)
MOSI____________________PA7(SPI1_MOSI)
SS______________________PB0(GPIO_OUTPUT)
SIGIN___________________PB11(TIM2_Ch5)
SIGOUT__________________PA12(TIM1_ETR)
SIGOUT__________________PA15(TIM2_ETR)
VCC_____________________+5V
GND_____________________GND
USB-UART________________STM32F103C8T6
RX______________________PA9(USART1_TX)
TX______________________PA10(USART1_RX)
+5V_____________________+5V
GND_____________________GND
ВАЖНО! Переключатели интерфейса PN532 должны быть установлены в режим SPI! Прошить STM32 можно с помощью утилиты FlashLoaderDemonstrator через существующий USB-UART адаптер.
Внимание для работы с новой версией прошивки необходимо изменить схему подключения вывода SIGOUT на PA12 и PA15 (Ранее было на PA0 и PA12)!
Вот демонстрация захвата криптоключа от имитатора считывателя домофона(Arduino + PN532):
Так как считыватели IronLogic(IL), для работы с которыми и разрабатывалось данное устройство, пытаются прочитать метку с криптоключом, рассчитанным на основе UID данной метки, то этот UID сначала надо задать. Сделать это можно двумя способами – вручную или считать с метки. После этого производим захват и ждем расчета криптоключей.
Следующая вкладка программы «Запись на Classic» использует возможность ранних версий считывателей IL записывать копии на дешевые заготовки Mifare Classic. Этот способ основан на том, что считыватель IL после авторизации посылает домофону не оригинальный UID метки, а информацию, записанную в первом блоке (в общем случае совпадающую с UID оригинала). Для этого мы должны захватить и рассчитать криптоключ метки, которая послужит заготовкой, закрыть с его помощью нулевой сектор, а в первый блок этой метки записать четыре байта UID метки, которая служит прототипом. Для этого нам даже не надо захватывать криптоключ оригинала и снимать его дамп, достаточно узнать его UID, но это справедливо только в том случае, если оригинал — «оригинальный», а не является копией, тогда всё-таки придется читать первый блок и уже его записывать в копию. Чтобы было понятнее, рассмотрим такой пример – предположим, что мы хотим сделать копию оригинального ключа с UID 0xEBD52AC5, который записан и в первом блоке оригинала, на обычную метку Mifare Classic с UID, допустим, 0x12345678. Для этого мы с помощью представленного устройства, метко обозванного одним товарищем «Шайтан-Машиной», находим криптоключ именно для этого UID и именно для того объекта (подъезда, дома …), который нам нужен. Пусть криптоключ получился 0xABCDEF098765, тогда отредактируем нулевой сектор дампа копии следущим образом:
В первый блок запишем UID оригинала 0xEBD52AC5, а в третий блок шесть байт криптоключа, найденного для этой заготовки — 0xABCDEF098765. Запишем дамп в заготовку, и получим копию домофонного ключа. Примерно так прибор SMKey делает копии IronLogic на обычные Mifare Classic, и именно так поступает данная программа записи. В поле «Код» заносим вручную или считываем с оригинального ключа 4 байта UID, которые будут записаны в 1-й блок копии. Стартуем и, далее следуем подсказкам программы. Сначала считываем UID заготовки, потом подносим устройство к домофону и захватываем данные аутентификации. После окончания расчета программа предложит поднести заготовку для записи данных. Если будет найдено более одного криптоключа, то после записи первого варианта будет дана возможность проверить полученную копию. Если копия не подходит, то следует попробовать следующий рассчитанный ключ, или стереть (привести в исходное состояние) заготовку для дальнейшего использования. Копия может не работать также из-за того, что неправильно определили код, который записывается в 1-й блок копии – например если попытаетесь записать реальный UID не оригинального брелока, а его копии, сделанной по вышеописанному методу.В таком случае надо использовать не UID метки, а данные из 1-го блока, которые можно получить в разделе «Копирование сектора».
Этот способ не будет также работать для последних версий ПО считывателей IL. В таком случае копию можно сделать, скопировав полностью 0-й сектор ( 4 блока) на заготовку, позволяющую записывать 0-й блок с помощью раздела приложения «Копирование сектора». Здесь также сначала находим криптоключ оригинала, читаем его нулевой сектор и затем пишем на заготовку. Ввиду отсутствия под рукой заготовок ОТР и ОТР-2.0, эта функция пока тестировалась только на заготовках ZERO, хотя новые версии считывателей требуют использовать ОТР-2.0.
Ну и на закуску – раздел приложения «Запись UID» позволяет изменять UID, восстанавливать испорченный 0-й блок и сбрасывать на дефолт криптоключи заготовок ZERO.
Итак – коротко подытожу. Чтобы сделать такое устройство, приобретаем или ищем по своим загашникам модуль PN532, любой из USB – UART адаптеров FTDI, PL2303, Ch440 или CP2102, отладочную плату STM32F103C8T6, полтора десятка перемычек, USB-OTG переходник и смартфон(планшет) на Андроиде с OTG. Собираем по вышеприведенной схеме само устройство, прошиваем *.bin файлом STM32 и устанавливаем *.apk приложение из архива
на смартфон. Для корректной работы приложение на смартфоне должно запускаться при подключении USB-UART адаптера или по умолчанию, или выбором вручную, иначе приложение не получит доступ к адаптеру.
Несколько слов хочу сказать по поводу модуля PN532 – не все эти модули «одинаково полезны»! Из трёх модулей(таких как на фото выше), приобретенных мной, один плохо читал и записывал метки, особенно ZERO и ОТР-2.0, но нормально работал в пассивном режиме со считывателями домофонов, другой вел себя с точностью до наоборот и только третий более-менее справлялся и с метками и с домофонами(правда хуже чем первые два). Возможно мне не повезло и именно эта партия модулей оказалась не лучшего качества, но жалуются на них и другие люди. Впрочем – кому как повезет. Это я к чему говорю? В продаже появились модули PN532 немного другой компоновки, которые дороже, но, по отзывам не имеют таких проблем:
Если же кому-нибудь попадется PN532, который плохо пишет-читает метки, то могу посоветовать добавить к устройству модуль RC522, стоящий сущие копейки, но прекрасно выполняющий свои функции, по следующей схеме:
RC522____________________STM32F103C8T6
RST______________________PB12(GPIO_OUTPUT)
SCK______________________PB13(SPI2_SCK)
MISO_____________________PB14(SPI2_MISO)
MOSI_____________________PB15(SPI2_MOSI)
SDA______________________PA8(GPIO_OUTPUT)
VCC______________________+3.3V
GND______________________GND
В этом случае PN532 будет работать только при захвате данных от считывателя, а вся тяжесть работы с метками ляжет на плечи RC522. Обратите особое внимание — RC522 необходимо подключать на напряжение только 3.3В!
P.S. Обновил ПО устройства — добавилась возможность эмуляции Mifare Classic 1K и создания базы данных меток для нескольких объектов старых домофонов IronLogic. В эмулятор можно загрузить бинарный файл дампа размером 1К, а на вкладке «База меток» можно ввести сколько надо UID-ов пустых заготовок, затем захватить для них криптоключи на различных адресах и потом уже записывать их не выходя к объекту. UID и криптоключ А 0-го сектора записанной метки сохраняется в базе данных, что позволяет при необходимости просто стереть метку, которая была записана на этом устройстве.
UPD. Очередное обновление устройства. Основное — сейчас устройство научилось производить захват и расчет криптоключей от последних версий считывателей IL, вплоть до новых 4-полосных считывателей с последней актуальной прошивкой 7.20 выложенной на сайте!
Еще раз обращаю внимание! Схема подключения модуля PN532 для новой прошивки KeyToolsSTM.bin немного изменена: теперь SIGOUT подключен на PA12 и PA15 контролера STM32, а не на PA12 и PA0, как раньше!
Вместо дорогого и капризного модуля PN532 можно сделать несложную антенну с модулем сопряжения. Схема приведена на рисунке:
За основу взята статья Простой Mifare-сниффер. Конструкция самой антенны хорошо описана в статье, у меня же неплохо работает бескаркасная катушка диаметром 30мм из 9 витков одножильного изолированного провода, взятого от витой пары интернет кабеля. Прошивка для этой схемы требуется уже другая — KeyTools_WPN.bin. Обратите внимание — такая антенна работает только в пассивном режиме, т.е. только для захвата данных от считки и эмуляции метки. Чтобы читать-записывать метки необходимо дополнить устройство модулем RC522, схема подключения которого приведена выше.
Важное дополнение — вывод PA12 отладочной платы уже подтянут к 3.3В резистором 10кОм, именно исходя из этого выбран номинал R3 = 4к7, но на некоторых платах STM подтягивающий резистор имеет другое сопротивление! Рекомендую замерить сопротивление между РА12 и 3.3В на плате и если оно отличается от 10кОм, то перепаять резистор!
Появилась так же возможность подключения устройства к смартфонам без OTG — для этого вместо USB — UART адаптера подключается Bluetooth модуль типа HC-05, HC-06, а на смартфоне устанавливается приложения KeyToolsBT. Предварительно на Bluetooth модуле с помощью АТ команд необходимо установить скорость обмена 115200! Питание можно организовать от аккумулятора через повышающий преобразователь 5В.
Архив
GitHub
Привет, друзья!
Я запилил копировальщик домофонных ключей на ардуино и сделал пару видосов на своём канале youtube про копирование контактных ключей типа Dallas, токовых ключей Cyfral и Metakom, а также про копирование rfid ключей типа EM-Marine, работающих на частоте 125 кГц. Как раз такие используются в домофонах наших подъездов.
Подробное видео можно посмотреть тут:
Электрическая Схема
Так выглядит схема копировальщика: к ардуино нано подключается луза для копирования контактных ключей, а к ногам 11 и 7 подключается вход и выход rfid модуля.
Rgb-cветодиод для индикации режима чтение/запись/BlueMode, buzzer — для попискивания. Энкодер — для управления дибликатором. На шине i2c подцеплен oled дисплей.
Корпус и Механическая сборка
Я забацал 3D модель кастомного корпуса для моего дубликатора.
А вот как это напечаталось на 3D принтере. У меня нет принтера, но я нашёл человека через сервис дружественная печать.
Чтобы плата энкодера влезла в корпус ее необходимо немного подпилить напильником с конца, на котором нет дорожек.
Катушку можно взять готовую, например от модуля rdm или купить у китайцев на али на 340 мкГн.
Если будете мотать на спичечный короб — это 59 витков.
Вот как выглядит аппарат в сборе.
Скетч и библиотеки
Ссылка на гитхаб библиотеки и скетч. Библиотеки oled дисплея и oneWireSlave нужно сложить в папочку libraries среды ардуино. Для энкодера я использую библиотеку от Алекса Гайвера. Её нужно распаковать туда же.
Также нужно доустановить библиотеку oneWire и TimerOne из репозитория библиотек ардуино.
Описание работы дубликатора
При запуске копировальщик достаёт из eeprom последний сохранённый туда ключик и показывает на дисплее количество ключей в EEPROM, шифр ключа и его тип. Максимум в дубликатор можно сохранить 20 разных ключей.
Rgb диод светит зелёным, т.е ключ уже можно писать на болванку. Если в EEPROM было пусто, на экране будет соответствующая надпись, в ожидании чтения ключа.
Чтобы выбрать из EEPROM другой ключ , достаточно покрутить энкодер вправо или влево.
Если вы хотите сохранить в EEPROM прочитанный ключ, просто удерживайте нажатым энкодер несколько секунд. Если в EEPROM уже записаны все 20 ключей, то самый старый из них затирается. Если повторно пытаться сохранить в EEPROM ключ, который там уже есть — запись не происходит, а просто выбирается индекс уже сохраненного ключа.
Для перевода в режим записи жмём на кнопку энкодера — светится красный диод. Ключ который отображается на дисплее будет записан на болванку.
Теперь немного про ключи цифрал и метаком.
Для копирования таких ключе нужна спец болванка тм-01а.
Дубликатор умеет делать финализацию таких ключей, и они ничем не будут отличаться от исходных.
Но и это ещё не всё! Я прикинул, а что если сделать эмулятор rfid ключа? У меня есть девайс, который может хранить до 20 разных ключей, в нем есть мозги и рамка, как в обычном ключе. С манчестерским кодом я уже разобрался….
Короче, жмём на кнопку энкодера и переключаемся в третий режим — blueMode. Достаточно поднести дубликатор к домофону и … опа.. дверь открывается! Магия!
Если вам понравился проект — поддержите автора!
Если вам нравится самоделка, но чувствуете, что сил сделать самому пока не достаточно — можете заказать самоделку в авторском исполнении.
- Дубликатор 3200 руб
- Комплект для самостоятельной сборки 2300 руб
Доставка в ваш город составляет примерно 250 руб и уже входит в стоимость.
В заказе будет особая авторская прошивка. Вырученные средства пойдут на на закупку материалов для новых проектов, оборудования для съемки, содержание сайта и доменного имени.
Необходимые Материалы
Конденсаторы любые неполярные. Я использовал керамические на 50В.
Полезные ссылки
Как закодировать ключ к домофону: RFID и Touch-Memory
Просмотров: 57 108
Выход из строя ключа от домофона — явление очень редкое, если рассматривать так называемые таблетки, и весьма вероятное, если речь идет о бесконтактной системе RFID, построенной на срабатывающих с большого расстояния картах.
Если по какой-то причине дверь подъезда, ворота частного дома или замок на работе перестали деблокироваться, часто возникает вопрос: как перепрограммировать ключ от домофона? Этот процесс для рядового пользователя совсем не означает сложного вмешательства и участия в программировании личного идентификационного устройства.
Особенности программирования домофонных ключей
Чтобы понять, почему программирование индивидуальных ключей домофона включает в себя только запись нового идентификатора и его привязки к абоненту на установленном в двери устройстве, стоит особо остановиться на механике работы и внутренней структуре привычных таблеток и карт.
Устройства ключа от домофона
Все ключи построены на схеме одноразового устройства. Если происходит сбой или физические нарушения внутренней структуры — личный идентификатор просто выбрасывается или уничтожается. Ни ремонту, ни перепрограммированию без использования специальных промышленных устройств — не предусмотрено.
RFID
Небольшие брелочки, карточки — уже знакомы множеству людей. Для срабатывания такого ключика, его не нужно прислонять к считывающей площадке. Достаточно только поднести на определенное расстояние.
По дальности срабатывания ключи ранжируются:
- с зоной идентификации в 100-150 мм, распространенный формат, тип Proximity;
- с дальностью определения до 1 м, тип Vicinity.
Не смотря на такие отличия в дальности, работа всех идентификаторов проходит по простой схеме.
Ключ от домофона RFID
Домофон, использующий ключи данного класса, имеет блок излучения электромагнитного поля слабой интенсивности в зоне контактной площадки. Внутри RFID карты или брелка расположена простая схема, она включает индуктивный колебательный контур, миниатюрную передающую антенну и чип, формирующий сигнал.
При внесении ключа в зону излучения — вырабатывается энергия, происходит активация внутренней электросхемы. Карта или брелок передают радиочастотный сигнал, домофон опознает идентификатор и разблокирует дверь, если он прописан в его памяти.
Простого способа, как перепрограммировать ключ от домофона класса RFID — просто не существует для большинства типов изделий. Идентификатор формируется напыленным в заводских условиях чипом, количество уникальных комбинаций (карт и брелков) — огромно, изменения в коде не предусматриваются.
Программирование ключа RFID
Испортится ключ может как из-за механических перегибов, изломов (в результате происходит повреждение чипа или передающей сетки антенны), так и по причине воздействия сильного электромагнитного излучения, по силе сравнимого с микроволновой печью.
Touch-Memory
Touch-Memory — это знакомые большинству людей контактные таблетки. Внутри такого ключа также расположен микрочип.
Однако передача идентификатора происходит по электрической одноканальной схеме. В момент приложения ключа к контактной площадке, в домофоне происходи замыкание цепи считывания данных.
Уникальный код, прошитый в таблетке — передается и проверяется на соответствие одному из записанных в памяти устройства. Если опознавание прошло — дверь разблокируется.
Испортить Touch-Memory таблетку можно воздействием сильного статического напряжения, приложив таблетку к наэлектризованной одежде. Сделать это достаточно сложно, поскольку импульс должен пройти между определенными точками контактной площадки, однако такая причина поломок — самая распространенная.
Таблетка с чипом очень прочная, повредить ее механически сложно, ключ, кроме воздействия статики — можно сжечь в микроволновке. Любым другим воздействиям, включая мощнейшие ниодимовые магниты — Touch-Memory переносит без последствий.
Способ, как программировать ключи доступа для домофона данного класса, заключается в использовании специального программатора. С его помощью делают клоны таблеток, а также универсальные отмычки для серий домофонов.
Touch-Memory делятся на классы. Они зависят не от внутренней структуры и принципов работы, а от производителей, каждый из которых создает внутреннюю схему с определенными характеристиками и методикой формирования уникального кода.
Программирование ключа от домофона Touch Memory
Широко используются Touch-Memory следующих типов:
- с маркировкой, начинающейся на DS (Dallas), применяются в огромном числе моделей Vizit, Eltis, С2000 и других;
- с маркировкой DC, а также Цифрал КП-1 — данные Touch-Memory предназначены только для домофонов Cifral;
- серии К, широко используемый в системах контроля доступа Metacom и других домофонах.
Аналогично существуют и классы, форматы RFID, к примеру, самый старый HID, популярный EM-Marin, а также используемый в срабатывающих с дальнего расстояния картах Mifare. Поэтому, прежде чем выяснять, как запрограммировать личный ключ от домофона от подъездной двери — сначала нужно приобрести Touch-Memory или RFID совместимого формата.
Программирование ключа от домофона своими руками
Методика, как закодировать персональный ключ от домофона от работы, дома или подъезда друзей — заключается только в записи данных соответствующего личного идентификатора в память контролирующего дверь устройства. Чтобы сделать это самостоятельно, необходимо получить доступ к сервисным функциям с клавиатуры передней панели.
Мастера, устанавливающие домофон — обязаны проводить перепрограммирование и менять заводские мастер коды и другую служебную информацию устройства.
Изменение стандартного кода доступа на домофон
Если это сделано, методики, как прописать свой ключ в домофон при помощи стандартных комбинаций доступа — не сработают. Однако огромное количество устройств на двери — откликаются на заводские коды и позволяют активировать сервисные функции.
Алгоритм действий
Самый простой способ — узнать, как закодировать ключ от домофона от подъездной двери, в обслуживающей компании. Некоторые из них предоставляют такие данные.
Но есть набор стандартных действий для домофонов распространенных марок.
- Rainmann, Raikman — нажимается вызов, вводится 987654, после звукового сигнала — 123456. Если появилось приглашение Р на дисплее — нажимается 2, прикладывается таблетка, нажимается #, <номер квартиры>, #. Запись в память производится кнопкой *;
- Vizit — набирается #-999, после звука-приглашения набирается код 1234 (у отдельных серий — 6767, 0000, 12345, 9999, 3535). После этого нажимается 3, после паузы — номер квартиры, прикладывается ключ, нажимается #,*. Если заводской код (1234 и другие) — не принят, домофон издаст двухтональный сигнал;
- Cifral, Eltis — держать кнопку вызов до реакции (звук, приглашение на дисплее), ввести 1234, затем номер квартиры, вызов. В ответ на приглашение прислонить ключ, выйти из меню нажатием кнопки *.
В самых современных версиях домофона Cifral используется достаточно сложные кодовые наборы. Методика, как закодировать ключ от домофона от подъездной двери, выглядит так: вызов, 41, вызов, 14102, 70543.
Ввод стандартного заводского кода в домофон
Затем следует дождаться появления на экране приглашения, нажать 5, ввести номер квартиры, после надписи на дисплее Touch — приложить ключ. О записи в память свидетельствует звуковой сигнал.
Заключение
Записать в память домофона можно любой из приобретенных ключей, которые по ошибке называют болванками. В реальности — это работающий механизм со своим уникальным кодом. Его требуется только зарегистрировать на подъездном устройстве.
Доступны разнообразные методики применения ключей. Один и тот же может использоваться на нескольких домофонах одной марки, при условии, что произведена регистрация на каждом. Главное, чтобы Touch-Memory таблетка или RFID карта, брелок — имели совместимы формат с устройством на двери.
Видео: Как сделать дубликат ключа от домофона
Недавно я пошел, чтобы сделать ключ для домофона, я дал 300 рублей, я сделал это раньше за 150. Тогда у меня возникла мысль — посмотреть, сколько стоит программист для таких клавиш. Оказалось, что простой копир с пятью заготовками стоит менее 600 рублей. Был смысл заказать такое устройство, затраты окупятся после изготовления всего двух ключей. В комплекте с программатором из Китая пришли еще пять гантелей для ключей.На передней панели устройства расположены три светодиода и две кнопки. Сложнее это выразить.
Вставляем два пальчиковых аккумулятора, включаем устройство. Загорается красный светодиод, указывающий, что устройство работает.
Скопировать ключ домофона
Примените ключ, который хотите скопировать, к левой стороне устройства. Нажмите кнопку «Чтение », светодиод начнет мигать. «Чтение », устройство визжит — затем считывание завершено успешно.
Теперь примените чистый диск, нажмите кнопку Запись , устройство подаст звуковой сигнал снова.«Тяжелая» работа по копированию ключа завершена, мы заработали 300 рублей, пару раз нажав на кнопку. Осталось спуститься ко входу, проверить, как работает копия ключа.
Когда люди узнали о моем приобретении на работе, сразу оказалось, что каждый должен был сделать ключ. Из десяти ключей, которые мне принесли мои коллеги, мне удалось скопировать только два.
Этот программатор предназначен для работы только с такими клавишами, как 125 кГц EMA100X. И таких ключей очень много, с другой частотой, например, 13,56 МГц…
Для копирования ключей большинства типов необходимо использовать универсальный программатор , но это стоит дороже.
См. Также: Установка видеодомофона своими руками — фотография и пошаговая инструкция по подключению
ПРИМЕЧАНИЕ. RFID (радиочастотная идентификация) — это технология, основанная на использовании электромагнитного излучения для идентификации объекта.
На метке RFID данные записываются и считываются с использованием радиоволн.
Метка — это запоминающее устройство, оно состоит из микрочипа, на котором хранится информация, и антенн.С его помощью метка получает и передает данные.
© Автор: Ю. Деев
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяина!»
Подпишитесь на обновления в наших группах и поделитесь.
Давайте дружить!
для розеток GFCI
По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
На этой странице приведены схемы соединений для розеток с прерывателем замыкания на землю (GFCI). Прилагаются схемы для нескольких устройств, стандартная дуплексная розетка с защитой и защищенный осветительный прибор. Проводка для выключателя и розетки gfci в той же коробке также показана. Чтобы подключить автоматический выключатель gfci, посмотрите эту ссылку и подключите комбо-переключатель gfci по этой ссылке.
Подключение розетки GFCI и выключателя света
Эта схема иллюстрирует подключение розетки GFCI и выключателя света в одной розетке, что является распространенным явлением в ванной комнате с ограниченным пространством.Горячий источник подключен к клемме LINE на розетке и к одной клемме выключателя освещения. Нейтральный и заземляющий провода соединяются вместе и проходят к каждому устройству в цепи. Эта проводка обеспечивает защиту GFCI в одном месте. Свет и выключатель не защищены розеткой gfci.
Электрические розетки GFCI с защищенной розеткой
Эта электропроводка gfci обеспечивает защиту розетки дуплексной розетки в конце серии. При подключении клемм нагрузки на последнем gfci настенная розетка на конце защищена и может использоваться так же, как если бы это была одна из розеток gfci.Один прерыватель цепи замыкания на землю в начале цепи можно использовать таким же образом для защиты нескольких последовательных розеток подряд, как показано на схеме ниже.
Розетка GFCIв серии с незащищенной розеткой
Эта схема иллюстрирует проводку для нескольких розеток прерывателя цепи замыкания на землю с незащищенной дуплексной розеткой на конце цепи. Клеммы нагрузки на gfci не используются, и последняя розетка подключена непосредственно к источнику цепи.Благодаря этой проводке каждый gfci обеспечивает защиту в одном месте, а последняя розетка в серии не защищена от замыканий на землю.
GFCI Выходная проводка для защиты света
Эта диаграмма иллюстрирует проводку для цепи с 2 розетками GFCI, за которой следует свет и выключатель. При подключении переключателя к клеммам нагрузки на последних приборах выключатель и освещение также защищены от замыканий на землю. Этот метод подключения GFC может быть найден в ванной или на кухне, где переключатель может быть рядом с источником воды.
GFCI Способ подключения с незащищенным источником света
На этой схеме показана схема подключения к цепи с 2 розетками, за которой следует незащищенный источник света и выключатель. Клемма выключателя света подключается непосредственно к источнику, поступающему из цепи. При использовании этого метода подключения световая цепь не защищена от замыканий на землю.
Больше как это на Do-It-Yourself-Help.com
,Электрические схемыдля электрических розеток
По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
На этой странице приведены схемы подключения большинства домашних розеток, с которыми вы можете столкнуться, в том числе: заземленные и незаземленные дуплексные розетки, прерыватели замыкания на землю (GFCI), розетки 20 ампер, 30 ампер и 50 ампер для цепей 120 и 240 вольт.
Подключение заземленной розетки дуплексной розетки
Это стандартная электрическая схема настенной розетки на 15 А на 120 В. Это поляризованное устройство. Длинный слот слева — это нейтральный контакт, а короткий слот — горячий контакт.Заземленный контакт внизу, центр в форме полумесяца. Не используйте эту розетку, если нет заземляющего провода.
Эту розетку обычно можно найти в розетках в гостиной и спальне. Один из них может управляться переключателем и / или подключаться к другим выходам в цепи. Для такой 15-амперной розетки для питания цепи следует использовать кабель 14/2 с заземлением.
Подключение незаземленной поляризованной розетки
Это более старая версия розетки на первом рисунке.Слоты разных размеров для подключения поляризованных штекеров, но в них отсутствует гнездо для заземления. Эта розетка не использует заземляющий провод и не имеет защиты от поражения электрическим током, которую обеспечивает заземленная розетка.
При замене незаземленной поляризованной розетки используйте этот тип, а не заземленный, как было упомянуто ранее, если только он не заземлен перемычкой на металлической розетке, которая связана с заземлением панели обслуживания дома через непрерывный металлический кабелепровод.
Подключение незаземленной неполяризованной розетки
Это самая старая версия розетки, которую вы найдете.У него нет заземляющего контакта, а разъемы имеют одинаковый размер. Эти устройства не использовали заземляющий провод, и оба разъема были одинаковыми с точки зрения полярности. Провода, используемые с этими розетками, обычно были черными.
При такой конфигурации любой провод в цепи может быть всегда горячим и не защищен от поражения электрическим током. При замене незаземленного устройства в более старой цепи, подобной этой, используйте поляризованное устройство сверху, а не заземленную розетку сверху, если оно не заземлено на металлическую розеточную коробку, которая сама заземлена на электрическую систему дома через непрерывный металлический кабелепровод.
Подключение прерывателя замыкания на землю
На розетке прерывателя цепи короткого замыкания на землю (gfci) есть два набора отдельных клемм: клеммы линии и клеммы нагрузки. Источник от цепи должен быть подключен к клеммам линии, и любая стандартная дуплексная розетка или другое устройство, подключенное к клеммам нагрузки, будет защищено этими приборами. На кухне, где имеется только одна розетка, и требуется как переключатель для вывоза мусора, так и розетка gfci, можно использовать комбинацию switch / gfci, как показано на схеме по этой ссылке.
Чтобы подключить более одной розетки GFCI в одной цепи, подключите источник к линейным клеммам на каждом устройстве, используя соединитель косички. Клеммы нагрузки не используются для этой цепи. Смотрите другие схемы подключения GFCI по этой ссылке.
Электрическая схемадля 120-вольтной дуплексной розетки на 20 ампер
Розетка на дуплексную розетку 120 В на 120 В, подобную этой, должна быть установлена в цепи с использованием кабеля на 12 AWG и автоматического выключателя на 20 А. Эти сосуды обычно находятся в кухонных розетках, где необходимы две разветвленные цепи для обслуживания небольших приборов и холодильника отдельно.
При использовании этого устройства для тяжелых приборов, таких как стиральные машины и микроволновые печи, его следует подключать к специальному автоматическому выключателю на 20 А / 120 В. С 2014 года в прачечной для стиральной машины теперь требуется розетка GFCI.
Подключение 20-амперной 240-вольтной розетки прибора
Эта розетка обычно используется для тяжелых нагрузок, таких как большой кондиционер. Розетка должна быть подключена к выделенному 20-амперному / 240-вольтовому автоматическому выключателю на сервисной панели с помощью кабеля 12 | 2 AWG.
При использовании этой проводки черный и белый провода используются для передачи по 120 вольт каждый, а белый провод обмотан изолентой для маркировки его горячим. Эта схема не использует нейтральный провод, а заземляющий провод подключен к клемме заземления на устройстве. Слоты настроены на прием только вилок от совместимых устройств.
Подключение 30-амперной 240-вольтной розетки
Схема на 30 А когда-то была нормой для больших высоковольтных приборов, таких как сушилки для белья и кухонные плиты.Эти сосуды больше не разрешены в новых установках, но все еще используются там, где они уже существуют.
Эта розетка обеспечивает напряжение 240 вольт и 30 ампер. 3-проводной кабель необходим для подключения двух проводов по 120 вольт и нейтрали возврата в общей сложности до 240 вольт. Такое расположение позволяет запитывать нагревательные элементы в приборе, используя два комбинированных напряжения 120 В и только 120 В для питания таймеров и ламп. Наименьший кабель, разрешенный для использования с 30-амперной цепью, — 10-й калибр, но 8-й калибр также можно найти в одной из этих цепей.Цепь подключена к специальному автоматическому выключателю на 30 А.
Электрическая схемадля 30-амперной розетки сушилки
Это более новая версия устаревшей 30-амперной розетки, показанная на предыдущей диаграмме. Эта схема используется для установки новой розетки сушилки для белья. Эта розетка имеет заземление, отсутствующее в более старой цепи на 30 А для дополнительной защиты от поражения электрическим током.
Для такой розетки на 30 А требуется кабель 10/3 с заземлением. Кабель содержит два провода на 120 вольт, нейтральный провод и заземляющий провод.Эта розетка подключена к специальному автоматическому выключателю на 30 А и обеспечивает в общей сложности 240 вольт для питания нагревательных элементов сушилки и 120 вольт для питания ламп и других функций прибора.
Подключение 50-амперной 240-вольтной розетки электропитания
Эта электрическая схема используется для розетки прибора на 50 А. Розетка должна быть подключена к выделенному автоматическому выключателю на 50 А с использованием кабеля 6 AWG. Схема 50 ампер требуется для новых установок некоторых крупных приборов, требующих 240 вольт.Два провода, несущие 120 вольт каждый, могут быть объединены для подачи высокого напряжения в нагревательные контуры, а один из проводов 120 вольт может обслуживать источники света или другие низковольтные цепи в приборе. Нейтральный провод обеспечивает обратный путь для цепи, а заземляющий провод обеспечивает дополнительную защиту от поражения электрическим током, которого нет в более старых 30-амперных и 240-вольтовых подключениях прибора.
Больше похожих на Do-It-Yourself-Help.com
,Как сделать ключ на ключ резак
Опубликовано от Ральф
Один из самых простых способов никогда не быть запертым в своем доме или автомобиле — это иметь запасные ключи. Оставив запасные части у доверенного соседа или члена семьи, вы можете быть спокойны, что к вашей собственности все равно можно будет получить доступ, если вы потеряете или потеряете свои ключи.Если ключ ломается в замке, удалить сломанный ключ не проблема, но этот ключ необходимо заменить. Дублирование ключа может быть выполнено несколькими способами, но лучшие способы — на ключевых машинах. Существует несколько типов станков для ключей, которые могут разрезать ключи разных типов. Вам может понадобиться другой тип ключа в зависимости от того, есть ли у вас оригинальный ключ или вам нужен ключ, изготовленный с нуля.
Дубликатор ключа
Основная функция дубликатора ключей — сделать копию ключа, который у вас есть.По этой причине не является незаконным владение дубликатором ключей, и хотя некоторые штаты могут классифицировать его как инструмент взлома, это совсем не то, что нужно. Когда вы используете дубликатор ключа, очень важно всегда надевать защитные очки. Когда ключ режется, лезвие вращается, чтобы размолоть металл. Это измельчение отправит небольшие фрагменты металла в воздух. Хранение этих фрагментов в ваших глазах спасет вас от поездки в больницу и, возможно, даже глаза.
Как только вы в безопасности, ключ, который вы хотите вырезать, и новый бланк ключа прикреплены к соответствующим сторонам машины.Заготовка ключа должна быть размещена на стороне дубликатора ключа, который выровнен с режущим инструментом, а оригинальный ключ должен упасть сбоку инструмента выравнивания. Лезвие, очевидно, является вращающимся острым инструментом, но инструмент выравнивания может быть не таким очевидным. Ваш дубликатор ключа может иметь направляющую (также называемую полосой выравнивания), которая обеспечивает четность обеих клавиш, но это не инструмент выравнивания. Инструмент выравнивания будет металлическим кантом, ровным с лезвием.
Прежде чем ставить ключи на машину, вы можете проверить калибровку машины. Вы можете сделать это, поместив ровный кусок металла вдоль держателей ключей. Поднимите держатель ключа и убедитесь, что лезвие режущего инструмента и передняя кромка инструмента выравнивания ключей одинаково ударили по металлу. Затем ключи можно прикрепить к машине и, как правило, закрепить с помощью небольших тисков. Клавиши могут быть подняты так, чтобы они совпали с выравнивающим и режущим инструментом.
В это время ключи перемещаются горизонтально вдоль машины до тех пор, пока не будут выполнены все необходимые разрезы. Конечным результатом будут два ключа с одинаковым вырезом. Вновь вырезанный ключ следует отшлифовать, чтобы удалить заусенцы в металле. Когда заусенцы исчезли, ключи должны идеально поместиться в замке оригинального ключа. Этот процесс довольно прост, но он может стать более сложным в зависимости от сложности ключа. Например, дублирование ключа автомобиля для более новой модели может иметь больше шагов, чем просто вырезание нового ключа из существующего.
Code Cutter
Если вы хотите сделать ключ без оригинала, вам понадобится резак для кода. На этом этапе вам нужно будет вызвать слесаря, чтобы они могли использовать свои профессиональные ресурсы, чтобы найти соответствующую глубину канавки для вашего кода ключа. Это наиболее распространено для ключей, которые потеряны или сломаны таким образом, что канавки не могут быть декодированы. На стандартном домашнем замке код ключа иногда можно найти на замке или самом ключе. Этот код ключа соответствует списку, который будет у вашего слесаря, и он скажет им, как вырезать ключ.
Поиск кода ключа для автомобиля немного отличается. Чаще всего вам или вашему слесарю приходится связываться с вашим дилером и использовать идентификационный номер автомобиля (VIN), чтобы найти код. Этот код в сочетании с маркой, моделью и годом вашего автомобиля позволит создать новый ключ. Этот процесс когда-то выполнялся вручную, но теперь выполняется автоматическими машинами. Код вводится в резак кода, и ключ автоматически обрезается до правильных характеристик.Это только поможет в создании физического ключа. Дальнейшие процессы должны будут использоваться в случаях замены автомобильного брелока или программирования нового ключа приемоответчика.
Стандартный ключ можно либо отшлифовать до нужной глубины, либо вырезать с помощью перфоратора. Штамповочный станок используется для определения глубины и ширины реза и прижимает лезвие к ключу. Эти машины могут быть электрическими или ручными, но для большей точности требуется код ключа. Плюс перфоратора в том, что его не нужно шлифовать, потому что у него не будет заусенцев, которые нужно удалить.Если удар не желателен или недоступен, то ключ будет разрезан лезвием, аналогичным дубликатору ключа.
лазерный резак
Станки для лазерной резкимогут быть выполнены в стиле дубликатора или резака кода. Отличие машины заключается в том, что она обрабатывает толщину ключа, а не вырубает пазы на лезвии ключа. Лазерные порезы очень часто встречаются на ключах автомобилей после 1990-х годов. Стандартный ключ будет напоминать зубчатое лезвие, но у ключа лазерной резки будут пути, вырезанные в стороны, которые изменяют его толщину.Эти типы ключей предназначены для автомобильных замков, в которых используется система ползунков, которая обеспечивает защиту автомобиля как от ударов, так и от большинства пробных ключей.
Несмотря на то, что ключ называется лазерной резкой, в процессе их резки нет лазеров. Сокращения сделаны вместо этого с высокоскоростным битом, который работает как маршрутизатор. Сверло чаще всего покрыто титаном, что увеличивает его практичность и эффективность резки. Кроме разницы в том, как физически вырезается ключ, инструмент для резки кода и дублирование ключа будут работать одинаково.Дубликатору понадобится оригинальный ключ для управления устройством, а инструменту для кодировки просто понадобится код ключа.
Заключение
Теперь вы знаете, как использовать несколько типов ключевых режущих устройств. Если вы планируете попробовать любой из этих методов самостоятельно, убедитесь, что вы в безопасности, и что вы выполнили все необходимые полномочия, чтобы все было законно. Законы будут варьироваться в зависимости от вашего местоположения, но безопасность универсальна. Сделайте свое исследование, чтобы найти лучший метод или машину для ваших ключевых потребностей, будь то личные или профессиональные (если они законны).Как и в большинстве аспектов слесарного дела (и жизни в целом), конечный результат улучшится с практикой и терпением. При работе с инструментами держитесь ровно, уважайте материалы, учитесь на своих ошибках, и вы должны быстро создавать отличные ключи. Помните, что дубликаты ключей защищают вас от блокировки, но они также делают вас более уязвимыми для кражи, если не будут приняты надлежащие меры предосторожности. Всегда убедитесь, что вы доверяете людям, которым вы даете ключи, и что они достаточно ответственны, чтобы хранить эти ключи в безопасности.Теперь иди и сделай ключи.
Категория: Автомобильные, Автомобильные ключи, Коммерческие, Как, Жилой, Инструменты торговли
,
