Как читать принципиальные схемы. Как читать принципиальные электрические схемы: пошаговое руководство для начинающих

Как научиться читать принципиальные электрические схемы. Какие основные элементы содержат схемы. Как правильно анализировать схемы шаг за шагом. На что обращать внимание при чтении схем.

Что такое принципиальная электрическая схема

Принципиальная электрическая схема — это чертеж, на котором с помощью условных графических обозначений показаны все электрические компоненты устройства и соединения между ними. Такие схемы позволяют понять принцип работы электронного устройства без рассмотрения его конструктивных особенностей.

Основные элементы, которые можно увидеть на принципиальной схеме:

• Источники питания (батареи, блоки питания)
• Пассивные компоненты (резисторы, конденсаторы, катушки индуктивности)
• Полупроводниковые приборы (диоды, транзисторы, тиристоры)
• Интегральные микросхемы
• Коммутационные устройства (выключатели, реле, разъемы)
• Линии электрической связи между компонентами

Основные правила чтения электрических схем

Чтобы правильно читать и анализировать принципиальные схемы, следует придерживаться определенных правил:

1. Ознакомьтесь с общим видом схемы, определите основные функциональные блоки устройства.
2. Изучите условные графические обозначения элементов, используемые на схеме.
3. Определите источники питания и общие цепи (земля, питание).
4. Проанализируйте основные сигнальные цепи и направление прохождения сигналов.
5. Разберитесь с принципом работы отдельных узлов схемы.
6. Сопоставьте работу различных узлов для понимания общего алгоритма функционирования устройства.

Условные графические обозначения элементов

Для чтения схем необходимо знать основные условные графические обозначения электронных компонентов:

• Резистор — прямоугольник или зигзагообразная линия
• Конденсатор — две параллельные линии
• Катушка индуктивности — несколько последовательных полуокружностей
• Диод — треугольник с чертой
• Транзистор — круг с тремя выводами
• Микросхема — прямоугольник с выводами

Кроме того, каждый элемент имеет буквенно-цифровое обозначение, например:

• R1, R2 — резисторы
• C1, C2 — конденсаторы
• VT1, VT2 — транзисторы
• DA1, DA2 — микросхемы

Анализ основных функциональных узлов

При чтении схемы важно выделить основные функциональные узлы устройства и понять принцип их работы. Типичными функциональными узлами являются:

• Источник питания
• Входные цепи
• Усилительные каскады
• Фильтры
• Генераторы
• Выходные каскады

Анализируя работу каждого узла и их взаимодействие, можно понять общий алгоритм функционирования всего устройства.

Пошаговый разбор простой схемы

Рассмотрим пример чтения простой схемы усилителя на одном транзисторе:

1. Определяем источник питания — батарея GB1
2. Находим входной сигнал — разъем X1
3. Выделяем основной активный элемент — транзистор VT1
4. Анализируем цепь смещения транзистора — резисторы R1, R2
5. Рассматриваем цепь нагрузки — резистор R3
6. Находим выходной сигнал — конденсатор C2
7. Определяем назначение остальных элементов: — C1 — разделительный конденсатор — R4, C3 — цепь эмиттерной термостабилизации

Таким образом, мы видим, что это типовая схема усилительного каскада с общим эмиттером.

Советы по изучению принципиальных схем

Чтобы научиться уверенно читать и анализировать принципиальные электрические схемы, следуйте этим рекомендациям:

• Изучайте теорию электротехники и электроники
• Практикуйтесь в разборе типовых схемотехнических решений
• Используйте справочную литературу и даташиты на компоненты
• Пробуйте самостоятельно собирать простые схемы
• Анализируйте работу реальных электронных устройств

Регулярная практика и изучение теории позволят вам со временем легко разбираться даже в сложных принципиальных схемах.

Распространенные ошибки при чтении схем

При изучении принципиальных схем начинающие часто допускают следующие ошибки:

• Неправильная интерпретация условных обозначений элементов
• Игнорирование направления протекания тока в схеме
• Непонимание назначения отдельных компонентов
• Неверное определение функциональных узлов
• Пропуск важных цепей обратной связи

Чтобы избежать этих ошибок, внимательно изучайте обозначения, анализируйте назначение каждого элемента и его связи с другими компонентами схемы.

Инструменты для работы с электрическими схемами

Для удобной работы с принципиальными схемами можно использовать следующие инструменты:

• Программы для рисования схем (KiCad, Eagle, sPlan)
• Симуляторы электронных схем (LTspice, Multisim)
• Справочники по электронным компонентам
• Калькуляторы для расчета параметров цепей

Эти инструменты помогут вам не только читать, но и создавать собственные схемы, а также моделировать их работу.

Заключение

Умение читать принципиальные электрические схемы — важный навык для всех, кто занимается электроникой. Это позволяет понимать принцип работы устройств, находить неисправности и создавать собственные проекты. Регулярная практика и изучение теории помогут вам освоить этот навык и стать настоящим профессионалом в области электроники.

Как научиться читать электрические (принципиальные) схемы начинающему

Содержание:

Что такое электрическая схема

Обозначение тиристоров и операционных усилителей показано на рисунке. Определяют по надписям на схеме, таблицам или примечаниям уставки аппаратов и, наконец, оценивают зону защиты каждого из них. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Вторая группа элементов преобразует электричество в другие виды энергии.
Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Как правило, экран соединяют с общим проводом схемы.

Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.

Существуют различные виды электрических схем, различающиеся по своему целевому назначению. Пересечение не соединенных проводов изображается следующим образом: В местах соединения линий связи ставят точку.

Как правильно читат ь электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению.

В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые.

Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию.

Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования.

Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования.

Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети.

К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

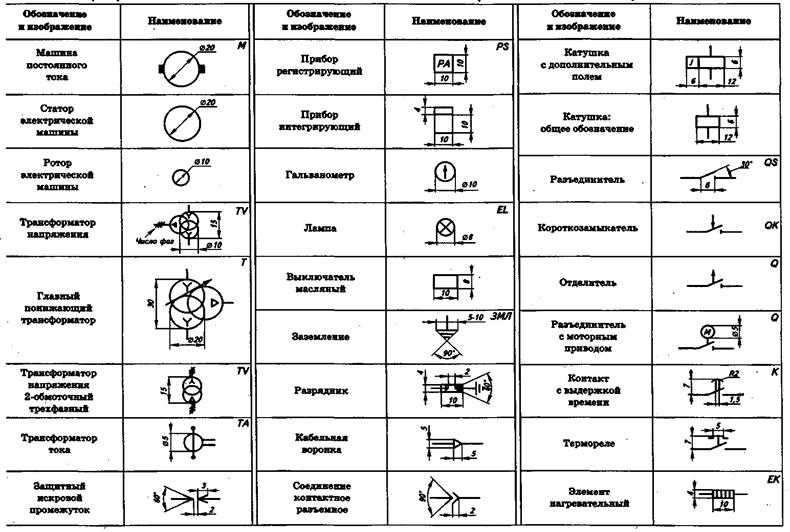

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь	Обозначение
Резистор	R
Конденсатор	C
Катушка индуктивности	L
Полупроводник	V
Предохранитель	F
Элемент питания	G

Обозначение источников питания

Любое радиоэлектронное устройство способно выполнять свои функции только при наличии электроэнергии. Принципиально выделяют два типа источников электроэнергии: постоянного и переменного тока. В данной статье рассматриваются исключительно источниках постоянного тока. К ним относятся батарейки или гальванические элементы, аккумуляторные батареи, различного рода блоки питания и т.п.

В мире насчитывается тысячи тысяч разных аккумуляторов, гальванических элементов и т.п., которые отличаются как внешним видом, так и конструкцией. Однако всех их объединяет общее функциональное назначение – снабжать постоянным током электронную аппаратуру. Поэтому на чертежах электрических схем источники они обозначаются единообразно, но все же с некоторыми небольшими отличиями.

Электрические схемы принято рисовать слева на право, то есть так, как и писать текст. Однако такого правила далеко не всегда придерживаются, особенно радиолюбители. Но, тем не менее, такое правило следует взять на вооружение и применять в дальнейшем.

Гальванический элемент или одна батарейка, неважно «пальчиковая», «мизинчиковая» или таблеточного типа, обозначается следующим образом: две параллельные черточки разной длины. Черточка большей длины обозначает положительный полюс – плюс «+», а короткая – минус «-».

Также для большей наглядности могут проставляться знаки полярности батарейки. Гальванический элемент или батарейка имеет стандартное буквенное обозначение G.

Однако радиолюбители не всегда придерживаются такой шифровки и часто вместо G пишут букву E, которая обозначает, что данный гальванический элемент является источником электродвижущей силы (ЭДС). Также рядом может указываться величина ЭДС, например 1,5 В.

Иногда вместо изображения источника питания показывают только его клеммы.

Группа гальванических элементов, которые могут повторно перезаряжаться, аккумуляторной батареей. На чертежах электрических схем они обозначается аналогично. Только между параллельными черточками находится пунктирная линия и применяется буквенное обозначение GB. Вторая буква как раз и обозначает «батарея».

Обозначение проводов и их соединений на схемах

Электрические провода выполняют функцию объединения всех электронных элементов в единую цепь. Они выполняют роль «трубопровода» — снабжают электронные компонент электронами. Провода характеризуются множеством параметров: сечением, материалом, изоляцией и т.п. Мы же будем иметь дело с монтажными гибкими проводами.

На печатных платах проводами служат токопроводящие дорожки. Вне зависимости от вида проводника (проволока или дорожка) на чертежах электрических схем они обозначаются единым образом – прямой линией.

Например, для того, что бы засветить лампу накаливания необходимо напряжение от аккумуляторной батареи подвести с помощью соединительных проводов к лампочке. Тогда цепь будет замкнута и в ней начнет протекать ток, который вызовет нагрев нити лампы накаливания до свечения.

Проводник принять обозначать прямой линией: горизонтальной или вертикальной. Согласно стандарту, провода или токоведущие дорожки могут изображаться под углом 90 или 135 градусов.

В разветвленных цепях проводники часто пересекаются. Если при этом не образуется электрическая связь, то точка в месте пересечения не ставится.

Если в месте пересечения проводников образуется электрическая связь, то это место обозначается точкой, называемой электрическим узлом. В узле могут пересекаться одновременно несколько проводников. Здесь я советую познакомиться с первым законом Кирхгофа.

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p—n—p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

Условное графическое обозначение радиодеталей

Основу любого электронного устройства составляют радиодетали. К ним относятся резисторы, светодиоды, транзисторы, конденсаторы, различные микросхемы и т. д. Чтобы научиться читать электрические схемы нужно хорошо знать условные графические обозначения всех радиодеталей.

Для примера рассмотрим следующий чертеж. Он состоит из батареи гальванических элементов GB1, резистора R1 и светодиода VD1. Условное графическое обозначение (УГО) резистора имеет вид прямоугольника с двумя выводами. На чертежах он обозначается буквой R, после которой ставится его порядковый номер, например R1, R2, R5 и т. д.

Поскольку важным параметром резистора помимо сопротивления является мощность рассеивания, то ее значение также указывается в обозначении.

УГО светодиода имеет вид треугольника с риской у его вершины; и двумя стрелочками, острия которых направлены от треугольника. Один вывод светодиода называется анодом, а второй – катодом.

Светодиод, как и «обычный» диод, пропускает ток только в одном направлении – от анода к катоду. Данный полупроводниковый прибор обозначается VD, а его тип указывается в спецификации или в описании к схеме. Характеристики конкретного типа светодиода приводятся в справочниках или «даташитах».

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ	Мощность
2 косые черты	0,125 Вт
1 косая черта	0,25 Вт
Длинная горизонтальная черта	0,5 Вт
1 вертикальная черта	1 Вт
2 вертикальные черты	2 Вт
Римская цифра «5»	5 Вт

Символ резистора — сплошной прямоугольник.

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.

Например, светодиод отличается 2 параллельными стрелками, идущими под углом 135°.

Правила чтения

Соблюдение рекомендаций по чтению ПС поможет разбираться с принципом работы устройств. Существует несколько правил изучения схем:

1. Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
2. Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, а также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
3. Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.

Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.

Как научиться читать

Чтобы научиться читать электрические схемы, следует вначале изучить основные законы электротехники и правила соединения деталей. Их знание поможет добиваться нужных результатов при сборке действующих устройств и их работоспособности. Когда законы будут изучены, разбираются со стандартами по условному обозначению деталей и способами их подключения. Затем обращают внимание на тип элементов и их номиналы.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1. 1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Теория — это схемотехника, книги, описание принципа работы схемы. Практика — это сборка устройств, ремонт и пайка.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.

Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Принципиальные схемы это своего рода язык, у которого есть разные диалекты.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n–p–n типа; для p–n–p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1. 1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Как правильно составлять схему

Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.

Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.

Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Советы начинающему электрику

Использование электричества сегодня позволяет решать огромное количество задач. Это приводит к тому, что многие начинают интересоваться данным явлением и изучать его досконально.

Основные моменты

Чтобы стать хорошим электриком, необходимо придерживаться нескольких основных правил:

1. В первую очередь следует ознакомиться с основами. Изучите теорию электричества, чтобы понять основные процессы, происходящие в таких системах.
2. Старайтесь практиковаться у опытных специалистов. Это поможет вам получить определенные навыки и научит вас работать в «боевых» условиях.
3. Обязательно читайте специальную литературу и изучайте рынок новых материалов или методик в данной сфере.

Пособие для начинающего электрика

На сегодняшний день существует огромное количество ресурсов, на которых каждый желающий сможет получить базовые знания по электротехнике, а также углубить уже имеющиеся. Особенно полезны такие курсы, как электрика для начинающих видео – уроки. В них не только рассказывается теоретический материал, но и демонстрируется, как применить его на практике.

Также большую роль в освоении профессии электрика является умение чертить схемы, ведь именно по ним производятся все монтажные и ремонтные работы. Для этого необходимо освоить такое направление, как черчение, а также более узкую его специализацию – составление электросхем.

Для получения этих знаний лучше всего воспользоваться услугами специальных курсов или образовательных учреждений, но для старта достаточно просто освоить пособие «Электрика для начинающих – схемы». Комплексный подход в изучении физики, черчения и электротехники, а также постоянная практика позволят стать настоящим профессионалом своего дела.

Предыдущая

РазноеДля чего и в каких случаях измеряют сопротивление изоляции. Измерение сопротивления изоляции мегаомметром

Следующая

РазноеСистемы заземления TN-C, TN-S, TN-C-S, TT, IT со схемами (ПУЭ). Системы заземлений — преимущества и недостатки

Как читать схемы электрические принципиальные

Научиться читать и понимать схемы одно из требований, чтобы стать квалифицированным электронщиком. Для понимания схем важно работать с ними. Если у вас нет соответствующего образования, то овладеть умением читать схемы будет сложно, но всё же вполне реально. На канале представлены уроки по физике, механике и электронике, которые понадобятся для самостоятельного конструирования и понимания принципа работы самодельных устройств. Ваш e-mail не будет опубликован.

Leave this field empty.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Некоторые рекомендации по чтению электрических схем
• Урок 7. Основы составления электрических схем
• Как читать электрические схемы? Разбор простой схемы
• Принципиальная схема
• Как читать электрические схемы – графические, буквенные и цифровые обозначения
• Как читать электросхемы?
• Как читать принципиальные схемы?
• Как читать электрические принципиальные схемы
• Как читать электросхемы
• Схемы по электрике. Виды и типы. Некоторые обозначения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать электрические схемы. Урок №6

Некоторые рекомендации по чтению электрических схем

Прочитать схему электрических соединений — это значит получить все данные об аппаратах, приборах и проводниках, составляющих данную схему, определить их назначение и порядок работы. Чтение схемы какого-либо устройства начинают с определения ее назначения, записанного в угловом штампе, и знакомятся с примечаниями на чертеже. Читать схему соединений вторичных цепей нужно после предварительного изучения схемы первичной цепи.

Разбирать схему надо начиная от источников питания от аккумуляторных батарей, вторичных обмоток трансформаторов напряжения и тока и т. Схема состоит из нескольких электрически не связанных между собой цепей, поэтому поочередно рассматривают каждую цепь в отдельности. Лучше сначала разобрать схемы цепей, питаемых от вторичных обмоток трансформаторов тока, а затем перейти к цепям тока управления.

Развернутая схема управления асинхронным короткозамкнутым электродвигателем с торможением противовключением. В качестве примера можно прочитать принципиальную схему управления асинхронным короткозамкнутым электродвигателем с торможением противовключением рис.

На схеме все элементы аппаратов изображены в положении, когда по ним не протекает ток. Включив линейный рубильник, подают напряжение в цепи управления. По цепи пройдет ток, и контактор Л включится. Одновременно замкнутся замыкающие блок- контакты Л и разомкнутся размыкающие блок-контакты Л. Двигатель наберет обороты, и индукционное реле скорости РКС, включенное в цепь катушки контактора торможения Т, замкнет свои контакты.

Контактор торможения будет включен до тех пор, пока скорость двигателя не приблизится к нулю и реле РКС разомкнет свои контакты и тем самым разорвет цепь катушки Т.

Можно рассмотреть более сложную принципиальную схему управления, блокировки и сигнализации электропривода трехсекционного конвейера рис. Блокировка здесь применена для предотвращения завала механизмов транспортируемым материалом в случае остановки первого или второго конвейера.

Схема работает так, что остановка любого из приводных электродвигателей влечет автоматическую остановку всех предыдущих электродвигателей по ходу движения материала. Для этого в цепь управления магнитного пускателя каждого электродвигателя последовательно включают замыкающие 3 блок-контакты магнитного пускателя последующего электродвигателя. Развернутая схема управления, блокировки и сигнализации электропривода трехсекционного конвейера.

Таким образом, магнитный пускатель 3К электродвигателя М3 третьего конвейера можно включить только тогда, когда замкнутся блок-контакты 2К3 магнитного пускателя 2К электродвигателя М2. В свою очередь магнитный пускатель 2К может быть включен после включения магнитного пускателя 1К электродвигателя M1 первого конвейера.

В схеме имеется также световая сигнализация положения пускателя, необходимая при диспетчерском управлении конвейерами. При включении любого из магнитных пускателей указанные выше контакты размыкаются и разрывают цепь соответствующей зеленой лампы, а красная лампа ЛK через один из замыкающих 3 блок-контактов 1К1, 2К1, ЗК1 включается.

Back Силовые кабели Провода и шнуры Кабельная арматура. Back Подстанции Генерация Разное архив. Электромонтер по монтажу вторичных цепей — Чтение электрических схем.

Еще по теме: Инструкция по проектированию и монтажу систем управления и защиты Монтаж токоограничивающих и грозозащитных аппаратов Защита и монтаж конденсаторных установок Монтаж пленочной защиты масла и изоляции силовых трансформаторов Монтаж азотной защиты изоляции и масла силовых трансформаторов.

Урок 7. Основы составления электрических схем

Электрика и электрооборудование, электротехника и электроника — информация! Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу. Электромонтажная схема — это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам.

Принципиальная электрическая схема — отображает полностью все электрические соединения блоков, модулей, дополнительных.

Как читать электрические схемы? Разбор простой схемы

Здравствуйте, уважаемые читатели сайта sesaga. Любое радиотехническое или электротехническое устройство состоит из определенного количества различных электро- и радиоэлементов радиодеталей. Возьмем, к примеру, самый обычный утюг: в нем есть регулятор температуры, лампочка, нагревательный элемент, предохранитель, провода и штепсельная вилка. Утюг представляет собой электротехническое устройство, собранное из специального набора радиоэлементов, обладающих определенными электрическими свойствами, где работа утюга основана на взаимодействии этих элементов между собой. Для осуществления взаимодействия радиоэлементы радиодетали соединяются друг с другом электрически, а в некоторых случаях их размещают на небольшом расстоянии друг от друга и взаимодействие происходит путем образованной между ними индуктивной или емкостной связи. Самый простой способ разобраться в устройстве утюга — это сделать его точную фотографию или рисунок. А чтобы представление было исчерпывающим можно сделать несколько фотографий внешнего вида крупным планом с разных ракурсов, и несколько фотографий внутреннего устройства.

Принципиальная схема

Прочитать схему электрических соединений — это значит получить все данные об аппаратах, приборах и проводниках, составляющих данную схему, определить их назначение и порядок работы. Чтение схемы какого-либо устройства начинают с определения ее назначения, записанного в угловом штампе, и знакомятся с примечаниями на чертеже. Читать схему соединений вторичных цепей нужно после предварительного изучения схемы первичной цепи. Разбирать схему надо начиная от источников питания от аккумуляторных батарей, вторичных обмоток трансформаторов напряжения и тока и т. Схема состоит из нескольких электрически не связанных между собой цепей, поэтому поочередно рассматривают каждую цепь в отдельности.

С почином, коллега! Нарисованный портрет лучше словесного… А так — можно, конечно.

Как читать электрические схемы – графические, буквенные и цифровые обозначения

На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. В обоснованных случаях допускается отдельные элементы схемы изображать в рабочем положении с указанием на поле схемы режима, для которого изображены эти элементы. Элементы или устройства, используемые в изделии частично, допускается изображать неполностью, ограничиваясь изображением только используемых частей или элементов. При совмещенном способе составные части элементов или устройств изображают в непосредственной близости друг к другу. При разнесенном способе составные части элементов и устройств изображают на схемах в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно.

Как читать электросхемы?

Электрические принципиальные схемы. Основным назначением принципиальных электрических схем является отражение с достаточной полнотой и наглядностью взаимной связи отдельных приборов, средств автоматизации и вспомогательной аппаратуры, входящих в состав функциональных узлов систем автоматизации, с учетом последовательности их работы и принципа действия. Принципиальные электрические схемы служат для изучения принципа действия системы автоматизации, они необходимы при производстве пуско-наладочных работ и в эксплуатации электрооборудования. Принципиальные электрические схемы являются основанием для разработки других документов проекта: монтажных схем и таблиц щитов и пультов, схем соединения внешних проводок, схем подключения и др. При разработке систем автоматизации технологических процессов обычно выполняют принципиальные электрические схемы самостоятельных элементов, установок или участков автоматизируемой системы, например схему управления задвижкой, схему автоматического и дистанционного управления насосом, схему сигнализации уровня в резервуаре и т. Принципиальные электрические схемы составляют на основании схем автоматизации, исходя из заданных алгоритмов функционирования отдельных узлов контроля, сигнализации, автоматического регулирования и управления и общих технических требований, предъявляемых к автоматизируемому объекту. На принципиальных электрических схемах в условном виде изображают приборы, аппараты, линии связи между отдельными элементами, блоками и модулями этих устройств.

Схемы электрические в зависимости от основного назначения подразделяют на следующие типы: Пример схемы электрической принципиальной: .. Он должен уметь читать сборочный чертеж, монтажную .

Как читать принципиальные схемы?

Для ремонта и создания радиоэлектронных устройств собственными руками надо знать особенности специальной конструкторской документации. Сегодня изучим на практике очень интересный вопрос, что такое принципиальная электрическая схема, как и где её можно использовать и как правильно прочитать. Наша статья поможет вам самостоятельно решить различные практические вопросы, без привлечения сторонних специалистов, а значит, и лишних затрат.

Как читать электрические принципиальные схемы

ВИДЕО ПО ТЕМЕ: Монтажные схемы и маркировка электрических цепей

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек — это залог правильно собранного электронного прибора. А, значит, основная задача сборщика — это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями. Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Такие схемы чертят для монтажа многих видов радиоаппаратуры и не только, с помощью монтажных схем например, собирают электрические шкафы.

Как читать электросхемы

Обучение всему неизвестному обычно начинают с азов или начальных понятий. Чтобы научиться читать электрические принципиальные схемы, узнают, что они из себя представляют и зачем нужны. Вот основные виды:. Тип таких изображений определяют по его предназначению. Например, для сборки требуется один план, для понятия принципа действия — другой, для ремонта — третий и так далее. Столкнувшись впервые с электрической схемой, новичок может подумать, что перед ним китайская грамота. Однако, освоив основные обозначения и принципы построения, очень скоро чтение электросхем для начинающих может стать привычным делом.

Схемы по электрике. Виды и типы. Некоторые обозначения

Умение читать электросхемы — это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные. Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи.

Как читать принципиальные схемы

> Edraw How-To > Как читать принципиальные схемы

Автор: Джеймс Фриман |

Принципиальная схема похожа на карту, которая показывает потоки электричества. Этот учебник покажет вам несколько общих символов и некоторые профессиональные термины, которые помогут вам читать принципиальные схемы.

Обучение чтению электрических схем подобно обучению чтению карт. Электрические схемы показывают, какие электрические компоненты используются и как они соединяются друг с другом. Состоящие электронные символы представляют каждый из используемых компонентов. Символы связаны линиями.

Распознавание терминов электрических схем

Вот некоторые из стандартных и основных терминов принципиальных схем:

• Напряжение: Напряжение – это «напор» или «сила» электричества, обычно измеряется в вольтах (В), а розетки в общежитии работают при напряжении 120 В. Выходные напряжения могут отличаться в других странах.
• Сопротивление: Сопротивление показывает, насколько легко электроны могут проходить через определенный материал, и измеряется в Омах (R или Ω). Ток может двигаться быстрее в проводниках, таких как золото или медь, в этом случае мы говорим, что сопротивление низкое. Движение электронов относительно медленно в изоляторах, таких как пластик, дерево и воздух, в этом случае мы говорим, что сопротивление высокое.
• Ток: Ток — это поток электричества или, точнее, поток электронов. Ток измеряется в Амперах (Amps). Протекание тока возможно только при подключении источника напряжения.
• DC (Постоянный ток): DC — это постоянный ток, протекающий в одном направлении. Постоянный ток может течь не только по проводникам, но и по полупроводникам и изоляторам.
• AC (переменный ток): В переменном токе ток чередуется между двумя направлениями в соответствии с определенным периодом, он часто образует синусоидальную волну. Частота переменного тока измеряется в герцах (Гц) и обычно составляет 60 Гц.

Распознавание символов на принципиальных схемах

Когда вы знаете язык или термины принципиальных схем, вы уже на полпути к их чтению. На принципиальных схемах есть много электрических символов, которые используются для обозначения различных электрических компонентов и устройств. Вот обзор наиболее часто используемых символов на принципиальных схемах.

• Резистор: Резистор используется для ограничения величины тока, протекающего через устройство. Обычно обозначается буквой «R».
• Переключатель: Существует несколько типов переключателей. SPST (Singe Pole Single Throw) пропускает ток только при включенном выключателе. SPDT (Single Pole Double Throw) может направлять ток в двух направлениях. DPST (Double Pole Single Throw) используется для изоляции соединений под напряжением и нейтрали в основной электрической линии. Это наиболее часто используемые.
• Конденсатор Конденсатор — это устройство, которое используется для хранения электрической энергии. Обозначается буквой «С».
• Индуктор: Индуктор используется для создания магнитного поля при пропускании определенного тока по проводу. Обозначается буквой «L».
• Источник: Это может быть батарея или что-то, что обеспечивает электричество.
• логических вентилей: Существует несколько различных типов логических вентилей. Ворота «И», ворота «И-НЕ», ворота «ИЛИ», ворота «НЕ», ворота «ИСКЛЮЧАЮЩЕЕ ИЛИ», ворота «ИСХ-НИ», ворота «НЕ» и т. д.

Как только вы узнаете язык и символы электрических чертежей, вы сможете читать принципиальную схему. Чтобы иметь возможность читать принципиальные схемы, важно иметь в виду базовые знания в этой области. Чем больше вы будете знать языки и графические обозначения электрических конструкций, тем лучше вы будете подготовлены при чтении принципиальных схем.

Загрузите этот замечательный конструктор схем и просмотрите примеры встроенных схем:

Скачать бесплатно Купить сейчас

EdrawMax — это передовой универсальный инструмент для создания профессиональных блок-схем, организационных диаграмм, интеллектуальных карт, сетевых диаграмм, диаграмм UML, планов этажей, электрических схем, научных иллюстраций и многого другого. Просто попробуйте, вам понравится!

Скачать бесплатно Скачать бесплатно Скачать бесплатно Купить сейчас

Как читать электрические схемы в системах ОВКВ

Как читать электрические схемы в системах ОВКВ. Существуют различные типы электрических схем, используемых в отрасли HVACR. Мы объясним, как читать принципиальную схему подключения, что обозначают различные символы и как они работают.

Если вы предпочитаете смотреть видеоверсию этой презентации, вы можете прокрутить вниз или щелкнуть ссылку «Как читать электрические схемы ОВКВ».

Схемы подключения используются для установки оборудования HVAC, устранения неполадок или определения местоположения электрического устройства на панели управления или внутри установки. Существуют различия между типами диаграмм в зависимости от того, для чего они используются.

Принципиальная электрическая схема, которую часто называют лестничной схемой и иллюстрированной схемой

На монтажной схеме показаны точки подключения, наиболее важные для подключения электропитания к оборудованию HVAC, а внутренние электрические схемы предназначены для устранения неполадок техническими специалистами. Существует графическая схема, которая дает гораздо более загроможденный взгляд на электрические компоненты и проводку, поскольку она предназначена для того, чтобы показать вам близость компонента внутри устройства.

Схема подключения HVAC и легенда

Мы сразу же покажем вам принципиальную схему простого кондиционера.

Мы составим лестничную диаграмму на примере простого кондиционера. Во-первых, у нас есть основные линии электроснабжения L1 и L2, обеспечивающие 208/230 вольт, однофазное питание. Затем нам понадобится трансформатор, чтобы обеспечить низковольтное питание 24 В для нашего термостата, переключателей и реле. Затем мы добавляем термостат для управления кондиционером и подключаем питание со стороны низкого напряжения трансформатора к клемме «R» термостата.

Нам нужно добавить подключение двигателя внутреннего вентилятора к стороне схемы сетевого напряжения и предоставить контакты для включения и выключения вентилятора. Затем мы добавляем компрессор хладагента на сторону сетевого напряжения и подключаем контакты и рабочий конденсатор.

Чтобы завершить наш контур хладагента, нам нужно добавить двигатель вентилятора наружного конденсатора на стороне сетевого напряжения на схеме. Это дает нам три самых больших энергоемких устройства в нашем кондиционере, компрессор, вентилятор конденсатора и двигатели внутреннего вентилятора.

Схема подключения, показывающая катушку электрического реле на стороне низкого напряжения. Управляющие контакты на стороне сетевого напряжения.

Теперь нам нужно добавить способ управления этими тремя двигателями, что мы сделаем со стороны низкого напряжения и с помощью термостата. Сначала мы добавим реле компрессора на низковольтную сторону электрической схемы. Это реле будет связываться с контакторами компрессора на стороне сетевого напряжения электрической схемы, что необходимо для запуска и остановки компрессора.

Также включены некоторые предохранительные устройства для защиты компрессора от условий высокого и низкого давления. Имеется реле высокого давления, которое отключает компрессор, если давление в системе хладагента становится слишком высоким. Также имеется реле низкого давления, которое отключает компрессор, если давление в системе хладагента становится слишком низким. Эти защитные устройства делают это, отключая низковольтное питание катушки реле, что, в свою очередь, размыкает контакты на проводке сетевого напряжения, питающей компрессор и наружный вентилятор. Нам нужно сделать то же самое для внутреннего вентилятора, поэтому мы добавим катушку реле, которая будет размыкать и замыкать набор контактов на стороне сетевого напряжения, питающего двигатель внутреннего вентилятора.

Глядя на термостат, мы видим, что если мы переместим переключатель вентилятора в положение «Авто», то термостат будет циклически включать и выключать компрессор и двигатель внутреннего вентилятора. Если мы установим переключатель вентилятора в положение «Вкл.», то на реле внутреннего вентилятора всегда подается питание низкого напряжения, что означает, что вентилятор будет работать все время, даже когда компрессор выключен.

Давайте посмотрим, как символы на диаграмме соотносятся с реальными физическими предметами реального мира. Вот как может выглядеть электрическое реле без защитного кожуха. На нашей схеме есть два реле: реле компрессора и внутреннего вентилятора. Реле состоит из двух основных частей: катушки, расположенной на схеме со стороны низкого напряжения, и контактов, расположенных со стороны сетевого напряжения.

Когда термостат включен, по его проводам проходит питание низкого напряжения, запитывая катушки реле внутреннего вентилятора и компрессора. Катушка реле приводит к замыканию контактов, что позволяет сетевому напряжению питать компрессор, вентилятор конденсатора и двигатели вентиляторов внутреннего блока. Когда термостат выключен, катушка обесточивается и контакты размыкаются, отключая компрессор и вентиляторы. Опять же, если мы подаем питание на катушку, контакты замыкаются, чтобы запустить компрессор и вентиляторы.

У нас есть наглядная схема подключения и принципиальная схема подключения. Принципиальная электрическая схема также известна как лестничная схема. Это связано с расположением вертикальных линий по обе стороны от горизонтальных линий, состоящих из электрических компонентов.

Это графическое изображение того, как выглядят электрические компоненты, если смотреть непосредственно на внутреннюю плату управления. Это позволяет вам видеть, где расположены детали, но это не так полезно для устранения неполадок, как схематическая схема подключения лестницы, которую мы только что рассмотрели. Реле показаны как блоки так же, как и трансформаторы. Это позволяет нам легко найти их в оборудовании HVAC, но не дает нам хорошего способа устранения проблемы.

Специалист по обслуживанию должен уметь читать электрические схемы для устранения неполадок. Самая быстрая и менее загроможденная диаграмма — схематическая диаграмма, которая показывает функциональность системы без беспорядка. Принципиальная схема разработана в виде лестничной диаграммы, где линейные напряжения L1 и L2 показаны вертикальными линиями, а все электрические компоненты показаны горизонтальными линиями. Линии представляют собой электрические провода, а различные символы используются для обозначения электрических компонентов, от реле и контактов до трансформаторов, двигателей и компрессоров. Должна быть легенда, определяющая, что представляет каждый символ.

Как читать электрические схемы. Электрическая схема лестницы / Принципиальная электрическая схема

Существуют символы для различных типов переключателей, включая термостаты и устройства ограничения давления. Существуют символы для реле и соответствующих им контактов, которые включают или выключают цепи. Контакты показаны на схеме такими, какими они были бы в нормальном состоянии без подачи электропитания. Вы можете видеть, что все контакты в нашем примере являются так называемыми нормально разомкнутыми, что означает, что без питания они должны быть разомкнуты. Когда контакт разомкнут, через него не может течь электрическая энергия.

Электрические цепи могут протекать последовательно, что означает, что есть только один путь для прохождения электричества, или они могут быть параллельными цепями, которые допускают несколько путей для электричества.

После того, как технический специалист изучил принципиальную схему подключения и подозревает, что деталь вызывает проблему, можно обратиться к графической схеме, чтобы увидеть, где эта деталь расположена в блоке.
