Лампа дневного света схема. Схема лампы дневного света: устройство, принцип работы, подключение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроена и работает лампа дневного света. Основные элементы схемы подключения люминесцентной лампы. Варианты схем с дросселем, стартером и без них. Преимущества и недостатки люминесцентных ламп.

Содержание

Устройство и принцип работы лампы дневного света

Лампа дневного света (люминесцентная лампа) состоит из следующих основных элементов:

Стеклянная трубка, заполненная инертным газом и парами ртути
Электроды на концах трубки
Люминофорное покрытие на внутренней поверхности трубки
Цоколь для подключения к патрону
Электронный балласт или дроссель со стартером

Принцип работы лампы дневного света заключается в следующем:

При подаче напряжения происходит нагрев электродов и ионизация газа в трубке
Возникает электрический разряд между электродами
Пары ртути начинают излучать ультрафиолетовое излучение
Люминофор преобразует ультрафиолет в видимый свет

Основные элементы схемы подключения люминесцентной лампы

Для работы лампы дневного света необходимы следующие элементы схемы:

Дроссель — ограничивает ток через лампу
Стартер — обеспечивает пусковой импульс напряжения
Конденсатор — компенсирует реактивную мощность
Электронный балласт (в современных лампах)

Схема подключения лампы дневного света с дросселем и стартером

Классическая схема включения люминесцентной лампы содержит следующие элементы:

Дроссель подключается последовательно с лампой
Стартер подключается параллельно лампе
Конденсатор подключается параллельно питающей сети

Принцип работы данной схемы:

При подаче напряжения стартер замыкает цепь и через нить накала лампы протекает ток
Нить накала разогревается, ионизируя газ в лампе
Стартер размыкает цепь, создавая импульс напряжения
Происходит зажигание дугового разряда в лампе

Дроссель ограничивает ток через лампу в рабочем режиме

Схема подключения лампы дневного света без дросселя и стартера

Современные люминесцентные лампы часто имеют встроенный электронный балласт и не требуют внешних дросселя и стартера. Преимущества такой схемы:

Мгновенное включение без мерцания
Отсутствие шума при работе
Увеличенный срок службы лампы
Меньшие габариты и вес светильника
Более высокая энергоэффективность

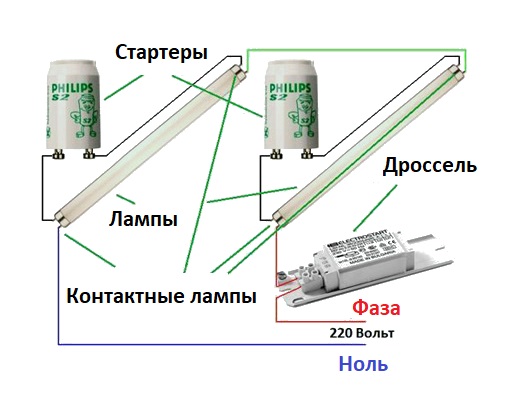

Подключение двух ламп дневного света к одному дросселю

Возможно подключение двух люминесцентных ламп к одному дросселю по следующей схеме:

Лампы включаются последовательно
Дроссель подключается последовательно с лампами
Для каждой лампы используется отдельный стартер
Конденсатор подключается параллельно сети

Такая схема позволяет сэкономить на дросселе, но имеет недостаток — при выходе из строя одной лампы перестает работать и вторая.

Преимущества и недостатки ламп дневного света

Преимущества люминесцентных ламп:

Высокая световая отдача (до 100 лм/Вт)
Длительный срок службы (до 20000 часов)
Низкое энергопотребление
Небольшой нагрев
Различные цветовые температуры

Недостатки люминесцентных ламп:

Наличие ртути внутри лампы
Мерцание при использовании электромагнитного балласта
Чувствительность к перепадам напряжения
Снижение светового потока со временем
Сложность схемы включения

Проверка и диагностика неисправностей лампы дневного света

При неисправности лампы дневного света следует проверить:

Целостность лампы и отсутствие потемнений на концах
Исправность стартера (при наличии)
Целостность дросселя или электронного балласта
Надежность контактов в патронах
Напряжение питания

Типичные неисправности люминесцентных ламп:

Перегорание нитей накала
Утечка газа из колбы
Выход из строя стартера
Неисправность дросселя или балласта
Окисление контактов в патронах

Утилизация отработавших ламп дневного света

Люминесцентные лампы содержат ртуть, поэтому требуют специальной утилизации:

Нельзя выбрасывать вместе с бытовым мусором
Следует сдавать в специализированные пункты приема
Хранить отработавшие лампы нужно в закрытой таре
При разбивании лампы помещение следует проветрить
Осколки собирать влажной тряпкой в герметичный пакет

Правильная утилизация ламп дневного света позволяет предотвратить загрязнение окружающей среды ртутью и другими вредными веществами.

Схема люминесцентной лампы, электрическая схема и принцип действия лампы дневного света « ЭлектроХобби

Блог Принципиальные Cхемы

Лампы дневного света довольно широко распространены в использовании, поскольку обладают некоторыми преимуществами перед лампами накаливания. А именно, они экономнее в потреблении электроэнергии, поскольку меньше расходуют энергии на образование тепла, так же у них более рассеянный свет и имеется возможность выбирать свечение с определённым цветом, хотя наиболее популярные и ходовые всё же являются с белым свечением. Ну, а что касается специфики их работы, то скажу следующее: для любой люминесцентной лампы или лампы дневного света, необходимы определённые условия. То есть, поскольку в них содержится инертный газ с парами ртути, а как известно, газы являются плохими проводниками электрического тока. И для их зажигания требуется высокое напряжение пробоя.

Так же, для облегчения этого зажигания, делаются внутри люминесцентной лампы спиральки, которые при подачи напряжения накаляются и тем самым облегчают выход электронов из металла электродов. Учитывая данные условия, простое подключение к контактам лампы дневного света сетевого напряжения не пойдёт. Для этого однажды придумали очень простую схему на дросселе. В ней сочетаются все благоприятные условия для осуществления зажигания и дальнейшего горения люминесцентной лампы. Дроссель, как Вы должны знать, при подаче на него переменного напряжения способен ограничить силу тока, за счет индуктивного сопротивления. Это нам понадобится для дальнейшего поддержания непосредственного горения люминесцентной лампы.

Ещё дроссели умеют выдавать большие ЭДС, за счет внутренней самоиндукции, но для этого необходимо создать в цепи питания кратковременное прерывания, в виде замыкания и размыкания. Это и обеспечивает ещё один элемент схемы, под названием стартёр. Итак, на вход схемы лампы дневного света подается сетевое напряжение 220в. Оно проходит через дроссель и поступает на первую спиральку лампы, с неё переходит на стартёр и с него идёт во вторую спиральку, с которой поступает на вторую клемму сетевого напряжения. Первым срабатывает стартёр.

Напряжение зажигания тлеющего разряда стартера меньше напряжения сети, но больше рабочего напряжения лампы. Его внутренние контакты нагреваются и замыкаются, тем самым обеспечивая прохождение тока через спиральки лампы, нагревая их до температуры 800-900 градусов. Это позволяет легче проходить запуску лампы. После, контакты стартера остывают и размыкаются, что даёт кратковременный импульс на дроссель, а он выдаёт выброс высокого напряжения на электроды люминесцентной лампы, обеспечивая тем самым пробой и дальнейшее горение. Что касается подключённой емкости на входе. Это сетевой фильтр для гашения реактивной мощности, которую вырабатывает дроссель. Без ёмкости конечно лампа то же будет работать, но при этом потребляя больше энергии.

В первом варианте схемы происходит включение одной лампы.

В этом случае элементы схемы будут такими: если лампа на 40Вт, то и дроссель на 40Вт, а стартер на напряжение 220в (если лампа одна). При подключении двух ламп к одному дросселю, общая схема уже имеет вид варианта 2, на нашем рисунке. В этом случае, дроссель на 40 Вт, а лампы на 20Вт и стартера, напряжением по 127в каждый. Ну а конденсатор, в первом и втором варианте можно поставить на напряжение не меньше сетевого, а лучше с запасом и емкостью около 0.22мкФ. На этом данная тема, схема люминесцентной лампы электрическая принципиальная, закончена. До следующих статей и удачи.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

LED освещение с регулировкой яркости для рабочего стола с питанием от трансформаторного блока питания

Ссылка для просмотра этого видео на моем канале в Дзене

Ссылка на эту статью в Дзене — https://dzen.ru/a/Y5W5XQrfg2CljIWI

Поиск по сайту

Меню разделов

Схема подключения лампы дневного света

Люминесцентные лампы, называемые также лампами дневного света, нашли свое широкое применение, благодаря большому количеству преимуществ перед обычными лампочками накаливания. Их основное преимущество заключается в экономичности, поскольку в отличие от стандартных лампочек накаливания, они практически не нагреваются.

Содержание

Варианты подключения ламп

Известно, что в обычных лампах огромное количество энергии превращается в тепло, которое никому не нужно. Одним из достоинств люминесцентных лампочек является возможность самостоятельного выбора цветового спектра. Наибольшей популярностью пользуются лампы белого цвета, которые носят название холодного цвета. Однако, очень многим нравятся теплые тона, приближающиеся по своим качествам к солнечному свету.

Схема подключения лампы дневного света напрямую связана с ее устройством. Основными составляющими частями классической люминесцентной лампочки являются непосредственно сам светящийся элемент, пусковой элемент – стартер и, наконец, дроссель. В состав светильника входит колба, заполненная парами ртути. По краям, с обеих сторон, расположены нити накаливания, изготовленные из вольфрама. Внутренняя поверхность стеклянной колбы покрыта специальным веществом – люминофором.

Функции элементов лампы

Функция дросселя состоит в образовании высокого импульса напряжения в самом начале зажигания лампочки. Основным назначением стартера является разрыв и соединение цепи. Он состоит из конденсатора и колбы, заполненной инертным газом. Внутри колбы расположены два контакта – биметаллический и металлический. Подведенное напряжение, воздействуя на биметаллический контакт, нагревает его. В результате, происходит изменение формы и последующее соприкосновение с металлическим контактом. В конечном итоге, происходит замыкание цепи и включение света. Все эти процессы тесно взаимосвязаны между собой.

При замыкании цепи выключателем, происходит подача напряжения на стартер. После замыкания, в самой лампочке происходит нагрев вольфрамовых спиралей. После нагрева и начала фотоэлектронной эмиссии, стартер приходит в отключенное состояние. В момент отключения стартера, в действие вступает дроссель, после чего, в результате импульса, внутри образуется разряд электрической дуги. Таким образом, лампа оказывается включенной. Люминофор, в свою очередь, превращает невидимый ультрафиолет в видимую часть спектра.

Дроссельная схема подключения лампы дневного света, самая простая и наиболее распространенная. Тем не менее, в настоящее время разработано много вариантов схем без применения дросселя. Схемы люминесцентных ламп постоянно развиваются и совершенствуются.

Подключение двух ламп через один дроссель

Компактная люминесцентная лампа

Введение
Электротехнические конструкции
Запуск лампы
Нормальная работа
Отказы
Ремонт электронных
Механическая конструкция
Проверка
Ссылки
Схемы и фото
- биглуз20в
- Изотроник 11W
- Люкстек 8 Вт
- Maway 11W
- Максилюкс 15W
- Поларис 11W
- BrownieX 20 Вт
- PHILIPS ECOTONE 11W (9 мая 2002 г. )
- ИКЕА 7W (12 апреля 2003 г.)
- OSRAM DULUX EL 11W (13 ноября 2004 г.)
- OSRAM DULUX EL 21W (3 декабря 2005 г.)
- EUROLITE 23W (13 октября 2008 г.)
- SINECAN 5 2×26-30 Вт (13 октября 2008 г.)
- НЕМЕДЛЕННО 25 Вт (24 марта 2010 г.)
- PHILIPS GENIE 11W (24 марта 2010 г.)
- PHILIPS GENIE 14 Вт (22 октября 2010 г.)
- балласт Landlite EBCF-127-120V-LPF 27W (5 марта 2012 г.)
- OSRAM DULUX STAR MINI TWIST 11 Вт (13 мая 2014 г.)

Введение

Компактные люминесцентные лампы имеют некоторые преимущества по сравнению с классическими лампочками. Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз). Недостатки — более длительный запуск в основном у более дорогих типов, невозможность использования темнее и цена.

Люминесцентные лампы обычно доступны в следующих цветовых температурах:

Теплый белый (2700K)
Холодный белый (4000K)
Дневной свет (6000K)

Чаще всего мы встречаем «теплый белый», который близок к классической лампочке и который больше всего нравится людям. В компактной люминесцентной лампе используется вакуумная трубка, аналогичная классической ленточной лампе, и принцип преобразования энергии в свет тот же. Трубка имеет на обоих концах два электрода, покрытых барием. Катод имеет высокую температуру около 900 градусов Цельсия и генерирует много электронов, которые ускоряются напряжение между электродами и ударами атомов аргона и ртути. Возникают низкотемпературные плазмы. Переполняющая энергия ртути излучается в форме ультрафиолетового света. Внутренняя сторона трубы облицован люминофором, преобразующим УФ-свет в видимый свет. Трубка питается переменным током, поэтому функция электродов (катод и анод) все еще меняется. Потому что там используется импульсный преобразователь, работающий на десятках килогерц, что лампа CFL не «мигает» по сравнению с классической лампой с полосовой трубкой. Преобразователь, присутствующий в завинчивающейся крышке, заменяет классический балласт. со стартером.

Электромонтажные работы

Принцип работы объясняем на примере лампы LUXAR 11W. Схема содержит секцию питания, в состав которой входит помехоподавитель L2, предохранитель F1, мостовой выпрямитель из диодов 1N4007 и фильтрующий конденсатор С4. Стартовая секция включает D1, C2, R6 и диак. D2, D3, R1, R3 имеют функцию защиты. Другие части имеют нормальную работу.

Запуск лампы

R6, C2 и DIAC подают первый импульс на базу транзистора Q2 и вызывают его открытие. После пуска этот участок блокируется диодом D1. После каждого открытие Q2 разряжается C2. Невозможно собрать достаточно энергии для повторного открытия диака. Далее идут транзисторы, возбуждаемые очень маленьким трансформатором TR1. Он состоит из ферритового кольца с тремя обмотками (от 5 до 10 витков). Теперь нити накала питаются от конденсатора С3 от повышения напряжения от резонансный контур из L1, TR1, C3 и C6. Загорается трубка – это резонансная частота, определяемая емкостью С3, потому что у него гораздо меньшая мощность, чем у С6. В этот момент напряжение на C3 превышает 600В по отношению к используемой лампе. Во время пуска пиковый ток коллектора примерно в 3-5 раз больше, чем во время нормальной работы. При повреждении трубки существует опасность разрушения транзистора.

Нормальная работа

При ионизации газа в трубе С3 будет практически закорочен и благодаря до этой частоты снижается и чейнджер теперь управляется только C6 и чейнджером генерирует гораздо более низкое напряжение, но достаточное, чтобы держать свет включенным. В нормальной ситуации, когда транзистор открывается, этот ток на TR1 увеличивается. пока его ядро не насытится, а затем его обратная связь с базой исчезнет и транзистор закрывается. Теперь открывается второй транзистор, который возбуждается обратно подключается обмотка TR1 и весь процесс повторяется.

Сбои

Распространенной неисправностью является пробитый конденсатор С3. можно в основном на дешевых лампах, где используются более дешевые компоненты для более низкого напряжения. Точить трубу не загорается вовремя, есть риск выхода из строя транзисторов Q1 и Q2 и далее резисторы R1, R2, R3 и R5. Когда лампа загорается, чейнджер сильно перегружен а транзисторы обычно не выдерживают более длительных температурных перегрузок. Когда труба изнашивается, обычно выходит из строя и электроника. Когда трубка старая, может перегореть одна из нитей накала и лампа не загорится. больше не горит. Электроника обычно выживает. Иногда может быть разрыв трубы из-за внутреннего напряжения и разницы температур. Чаще всего лампа выходит из строя при включении питания.

Ремонт электроники

Под ремонтом электроники обычно подразумевается замена конденсатора С3, если он пробит. При сгорании предохранителя, вероятно, будут повреждены транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Предохранитель можно заменить резистором 0R5. Неудачи можно множить. Например, при закороченном конденсаторе может будут термически перегружены транзисторы и будут разрушены. Лучшими транзисторами для замены оригинальных являются MJE13003, но это не так. легко найти их. Я заменил их на BD129, но сейчас их нет. Существуют и другие варианты, такие как 2SC2611, 2SC2482, BD128, BD127, но я не уверен, что они будут долговечными. Оригинальные транзисторы на нашем рынке отсутствуют. Если не имеет значения размер корпуса ТО220 можно использовать транзисторы MJE13007.

Механическая конструкция

Лампа обычно состоит из двух частей. Одна пластиковая крышка с отверстиями для труб и купюр. Трубка агглютинируется с ним. Вторая, более крупная деталь имеет прорези для купюр с внутренней стороны. Внутри находится печатная плата с компонентами и проводами от трубки. С верхней стороны печатной платы идут провода к верху лампы, где припаяны или проштампован к контакту. Обе пластиковые детали прищелкиваются к себе и местами приклеиваются. Обычно вы можете осторожно использовать маленькую отвертку, чтобы последовательно скруглить в зазор между обеими пластиковыми деталями для выпуска клея. Затем вы должны использовать больше, чтобы открыть лампу. Для закрытия лампы можно только защелкнуть обе пластмасски на себя. Посмотрите на фото открытой лампы.

Проверка

В большинстве этих компактных люминесцентных ламп используется одинаковая или очень похожая проводка. более дорогие лампы используют немного сложную проводку с предварительным подогревом электродов и благодаря этому они имеют более длительный срок службы. Ремонт этих ламп не окупается, т.к. цена более дешевых типов выше. сейчас очень низка, а цена человеческого труда гораздо выше. Схемы подключения возникают при ремонте ламп и являются только для учебы или ремонта. Информация взята из поиска ламп и из источников в разделе ссылок.

Ссылки

http://www.simandl.cz/stranky/elektro/starter/starter.htm Страница с описание электронного стартера на чешском языке.

Схема и фото

Bigluz 20W

Компактная люминесцентная лампа Биглуз 20Вт использует классическую схему подключения с небольшими изменениями. Значения деталей изменены для большей мощности.

Фото открытой лампы Биглуз 20Вт.

Изотроник 11 Вт

В лампе Isotronic 11W используется немного измененная проводка, в которой отсутствует пуск. схема с диак. Лампа заводится, вероятно, благодаря конденсатору С1.

Люкстек 8 Вт

В светильнике Luxtek 8W используется классическая проводка с небольшими изменениями. Интересен только термистор, который, вероятно, и зажигает свет, и нить накала. подогрев.

Фото платы с электроникой и верхней стороны крышки.

Maway 11W

Лампа Maway 11W использует другую проводку, как и лампа Isotronic.

Максилюкс 15 Вт

В светильнике Maxilux 15W используется классическая разводка.

Поларис 11 Вт

Лампа Polaris 11W имеет небольшую резьбу и меняет некоторые номиналы компонентов. Проводка классическая.

BrownieX 20 Вт

Лампа BrownieX 20W имеет упрощенную схему подключения, как и лампа Isotronic.

PHILIPS ECOTONE 11 Вт

В светильнике PHILIPS ECOTONE 11W снова используется упрощенная схема подключения, как в светильнике Isotronic. Эта лампа по сравнению с другими имеет правильно подобранные компоненты, что электроника наверное можно жить дольше. Проводка менее обманута, чем другие. Есть катушка L2. для блокировки ВЧ помех и конденсатор С1 на напряжение 1200В, который очень сильно напрягался. Tube превосходит безымянные типы. Цвет света «теплый белый» несет свет классической лампочки и не имеет розовый тон, как и другие. Трубка немного длиннее и имеет больше света по сравнению к другим типам 11 Вт. Все эти лампы, которые у меня есть из нескольких серий, имеют идентичный цветовой тон и яркость. По сравнению с лампами MAWAY, где каждый предмет имеет свой цветовой оттенок, некоторые сломали электронику, у некоторых труба с потерянным вакуумом и т.д… Видно, что лампы от маркированных производителей имеют гарантированный параметров и лучшего качества, чем no-name.

Фотография открытой лампы Philips.

ИКЕА 7W

Светильник ИКЕА 7Вт имеет классическую разводку как у Луксар 11Вт. Значения компонентов изменены на более низкую мощность. Детали достаточно рассчитаны по напряжению. Провалом был перегоревший один из проводов. Лампа работала непрерывно в течение одного года, что составляет более 8500 часов. Срок службы соответствует заявленным на этикетке.

Фотография открытой лампы ИКЕА 7Вт

OSRAM DULUX EL 11W

Лампа OSRAM DULUX EL 11W снова имеет классическую проводку с небольшими изменениями. Она имеет небольшую резьбу и полностью функциональна.

OSRAM DULUX EL 21W

Светильник OSRAM DULUX EL 21W имеет классическую схему подключения. В отличие от предыдущего Лампа OSRAM не имеет термистора для медленного пуска. Она перегорела один нить.

ЕВРОЛИТ 23 Вт

Светильник EUROLITE 23W имеет классическую схему подключения. За схемы спасибо Mard.

SINECAN 5 2x 26-30 Вт

Электронный балласт SINECAN 5 для двух люминесцентных ламп имеет одинаковую схему. как и большинство компактных люминесцентных ламп. Небольшая разница в питании трубки перед диодом Д6 и разводка пусковых конденсаторов С10 и С11 около трубок. Я не совсем понимаю, почему это подключено таким образом. Балласт не имеет предохранитель, но только тонкий провод. Балласты были сломаны из-за перегоревшего электролита. конденсаторы. Разбивает транзисторы и резисторы R3, R4, R5 и R6.

Фотография открытого балласта.

НЕМЕДЛЕННО 25 Вт

Эта лампочка интересна только мощностью 25 Вт. Схема классическая.

PHILIPS GENIE 11 Вт

Лампы Philips Genie я использую уже много лет. Я доволен ими. Их преимуществом является очень компактный размер трубы, что позволяет устанавливать внутри к лампе с небольшим пространством для лампы. Загорается сразу после включения. Я не видел никакого отрицательного влияния на их жизнь.

Разобранная лампочка.

PHILIPS GENIE 14 Вт

Эта лампа имеет почти идентичную схему с их вариантом на 11 Вт. Он имеет два дополнительная защита диодами D6 и D7. Значения нескольких компонентов немного измененный. Транзисторы более мощные типа 13003.

Балласт Landlite EBCF-127-120V-LPF 27 Вт

Нуно Сусена Алмейда успешно починил электронный балласт и прислал мне свой схемы, которые я вам сейчас покажу. Схема очень похожа на многие другие балласты ламп. Для меня интересным является использование удвоителя напряжения, потому что лампа рассчитан на 120В, а электроника рассчитана на 230В. Вот оригинальная статья авторов: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11 Вт

Следующая лампа с классическим дизайном. Интересна только его миниатюрная конструкция. У него сломана одна тепловая нить.

Разобранная лампа OSRAM.

Электропроводка балласта — электрическая 101

Вопрос или комментарий?

Electrical 101

Для работы люминесцентных ламп требуется балласт. Цепь люминесцентной лампы включает в себя балласт, провода, патроны и лампы.

Лампа против лампы

Электрики обычно называют лампочку лампой. Производители лампочек используют термин «лампа», когда речь идет о люминесцентных лампах. На этой странице мы будем называть люминесцентную лампу лампой или трубкой.

Индивидуальные и общие провода балласта

Каждый отдельный провод балласта подсоединяется к патрону на одной стороне каждой трубки. Общий провод(а) подключается ко всем патронам на другой стороне трубок.

Цвета проводов балласта

Цвета проводов для отдельных и общих соединений балластов люминесцентных ламп различаются в зависимости от типа балласта, марки и количества поддерживаемых ламп. Балласты имеют определенные цвета для отдельных проводов к патронам и другие цвета для общих проводов к держателям.

Магнитные балласты и электронные балласты

Старые магнитные люминесцентные балласты обычно имеют быстрый пуск и подключаются последовательно. Более новые электронные балласты имеют мгновенный пуск (параллельное соединение), быстрый пуск (последовательное соединение), запрограммированный пуск (параллельное соединение , диммируемые и люминесцентные балласты.

Быстрый пуск по сравнению с мгновенным пуском балластов

При быстром пуске балласт (соединенный последовательно) работает на несколько ламп и одна лампа выходит из строя, цепь размыкается и другие лампы не загораются.0003

Когда балласт мгновенного включения (соединенный параллельно) управляет несколькими лампами в цепи, лампы работают независимо друг от друга. Если одна лампа выходит из строя, остальные могут продолжать работать, так как цепь между ними и балластом остается неразомкнутой.

С некоторыми 3- и 4-ламповыми запрограммированными пусковыми балластами (соединены последовательно — параллельно), если одна лампа в одной ветви выйдет из строя, лампа(и) в параллельной ветви будет продолжать работать.

ЭПРА быстрого пуска можно подключать только последовательно в соответствии со схемой на ЭПРА.
