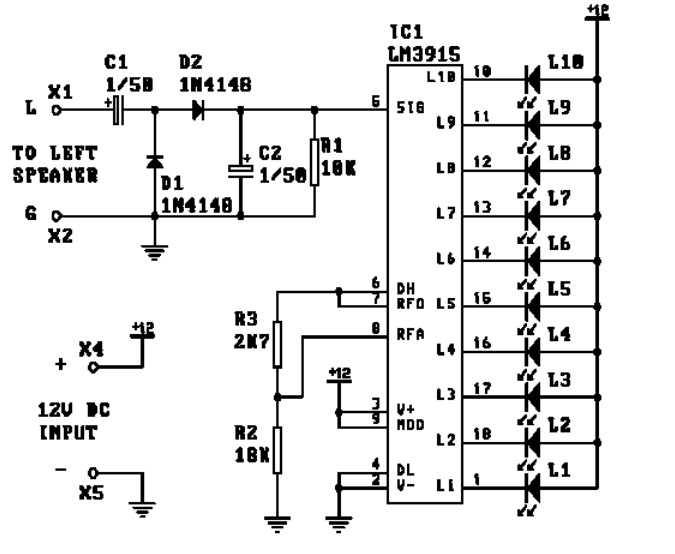

Наша схема
Привет друзья! Сегодня расскажу вам про логарифмический индикатор уровня сигнала на LM Подробное описание и работу данной микросхемы я выкладывать не буду, всю эту информацию читайте в паспорте микросхемы. Входной сигнал, поступающий на микросхему LM уже усиленный с акустической системы , поэтому данный индикатор есть индикатор мощности усилителя.
Таблица соответствия напряжений и уровня сигнала, загоранию светодиодов:. Так как с выхода усилителя поступает переменный сигнал и в режиме столбик, светодиоды будут неравномерно загораться, выпрямитель исправит это. Печатная плата, на которой выполнен логарифмический индикатор уровня сигнала на LM имеет размер 74 на 41 мм.
Односторонний текстолит толщиной 1 мм. Печатную плату скачать можно под статьей. Если будете изготавливать её с помощью принтера и утюга, то зеркалить при распечатке не нужно! Микросхему не следует впаивать в плату, а впаять 18 ножковый сокет.
При выходе из строя, микруху с легкостью можно заменить. Здравствуйте :. Я правильно понял? Заранее спасибо. Огромное спасибо! И еще один маленький вопросик — чем измерить температуру жала паяльника?
Не понял вопроса, чего вы хотите! Блок питания на 12В или регулятор мощности паяльника на В? Температуру жала паяльника измерить можно тестером в комплект которого идет термопара. Здравствуйте уважаемый админ. С регулировкой мощности паяльника я разобрался. С блоком питания тоже все получилось. Извиняюсь за некорректный вопрос. Корректный вопрос — светодиоды в данной схеме согласно таблицы рассчитаны на разное напряжение?
Если не затруднит — подскажите тип светодиодов. День добрый! Светодиоды все стандартные 3V, напряжения в таблице, это напряжение на выходе с усилителя, то есть на самом динамике, это же напряжение на входе в Лог.
Как сделать чтобы светод загорался от меньшего уровня сигнала? При максимуме громкости загораются 7 светодиодов и все. Добрый день! Где-то ошибка , проверьте на 7 раз все, если собрали по схеме все должно работать, проверьте по схеме, а также все номиналы, проверьте правильно ли вставили микросхему в сокету.
Также проверьте работоспособность транзистора.
Если подключаю колонки к пятой ножке через резистор, минуя выпрымитель, то схема работает. Через выпрямитель не получается. В чем может быть проблема? Если все делаете по схеме, то проверяйте транзистор и диод, больше нечему тут капризничать. Собрал такой спектроанализатор R5 ставил 10 кОм при максимуме 7 светодиодов загорается ставлю R5 5. Доброго времени суток!! Подскажите пожалуйста, у меня усилок на микросхеме TDA 4-Х канальный по 45 Вт на каждый канал, если я подключу этот индикатор, он не сгорит?
Нет не сгорит,45 Вт это на 2 Ома тем более. Если подключить 8 омные колонки, то мощность будет меньше 10 Вт. Можно ли убрать R5,R6? На максимальной громкости загорается 6 светодиодов. R5 у меня подстроечный на 20к — выкручен до нуля Ом. Куда дальше копать? Добрый день. Возможно ли использовать данный индикатор с предусилителем у которого на выходе около мВ?

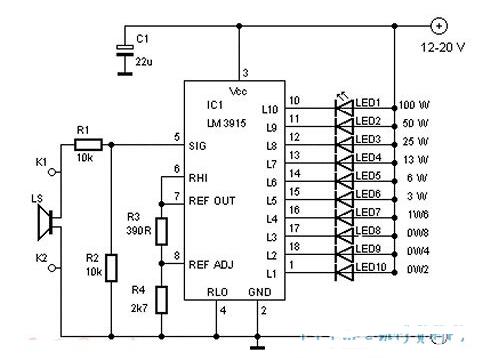

Данный индикатор подключается не к предусилителю и ни к линейному входу, а к выходу усилителя, то есть параллельно колонкам.
А можно ли каким-нибудь образом каскадировать микросхемы в случае индикатора выходной мощности? В даташите есть схема каскадирования для индикатора уровня сигнала на 19 светодиодов , а как быть с индикатором мощности? Заранее спасибо за ответ. Для отправки комментария вам необходимо авторизоваться.
Логарифмический индикатор уровня сигнала на LM Похожие статьи Индикатор уровня сигнала на AN Сколько R5 OM????? R5 зависит от сопротивления нагрузки: для 4 Ом — 10кОм, для 8 Ом — 18кОм. Евгений 14 июля г. Все правильно, параллельно подключить к колонкам! Забыл сказать — паяльник 40Вт В. Евгений 09 августа г. Да, можно! Василий 31 октября г. Дмитрий 04 ноября г.
Читайте внимательно статью, там все написано! Родион 20 марта г. Александр 19 июня г. Роман 29 июля г. Дмитрий 10 августа г. Скажите клейма in это выход на динамики а плюс минус??? Евгений 28 ноября г. А точнее не первый, а последний! И он просто горит! Евгений 02 декабря г. Спасибо за схему! Олег 03 декабря г. Sergey85 16 мая г. Valentin 24 мая г. Leave a Comment Отменить ответ Для отправки комментария вам необходимо авторизоваться.

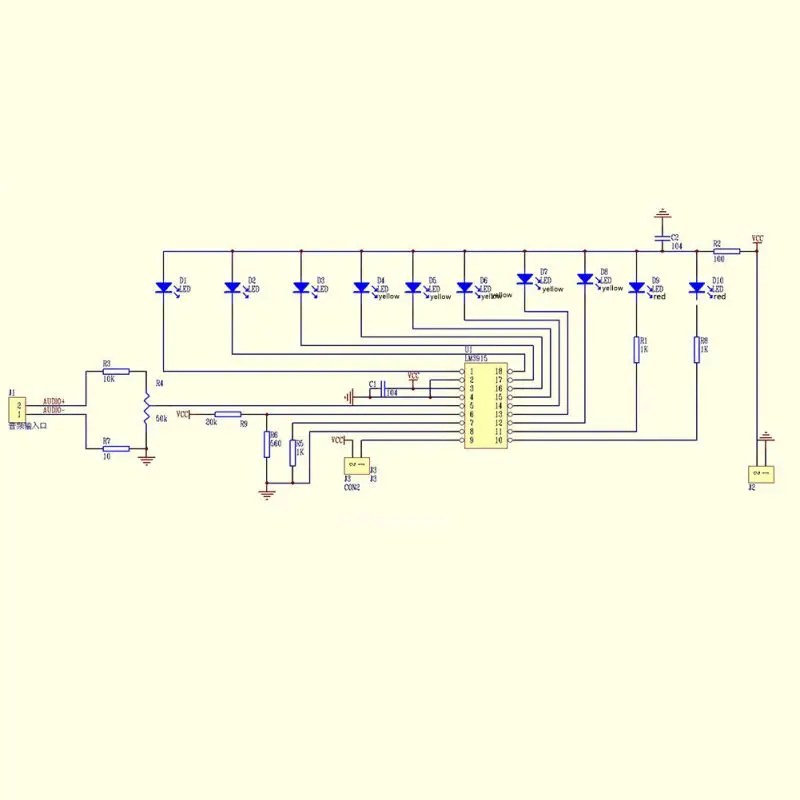

МИКРОСХЕМА LM3915
Радиотехника начинающим перейти в раздел. Букварь телемастера перейти в раздел. Основы спутникового телевидения перейти в раздел. Каталог схем перейти в раздел. Литература перейти в раздел.
Схема рабочая, и ваша микросхема, судя по всему, тоже, а вот спаяно Только, меняя Lm на lm особой разницы вообще не.
LM3915 DataSheet справочник
Микросхемы имеют одинаковое схемы подключения и цоколевки.
Содержат пяти пороговые компараторы-усилители с выходами на светодиоды. Шкала логарифмическая. Корпус DIP, микросхема содержит и пороговый усилитель-компаратор с лог. Ток покоя 12мА. Выходной ток 7мА. Входное сопротивление кОм. Предназначена микросхема для индикации пикового-моментального значения сигнала.

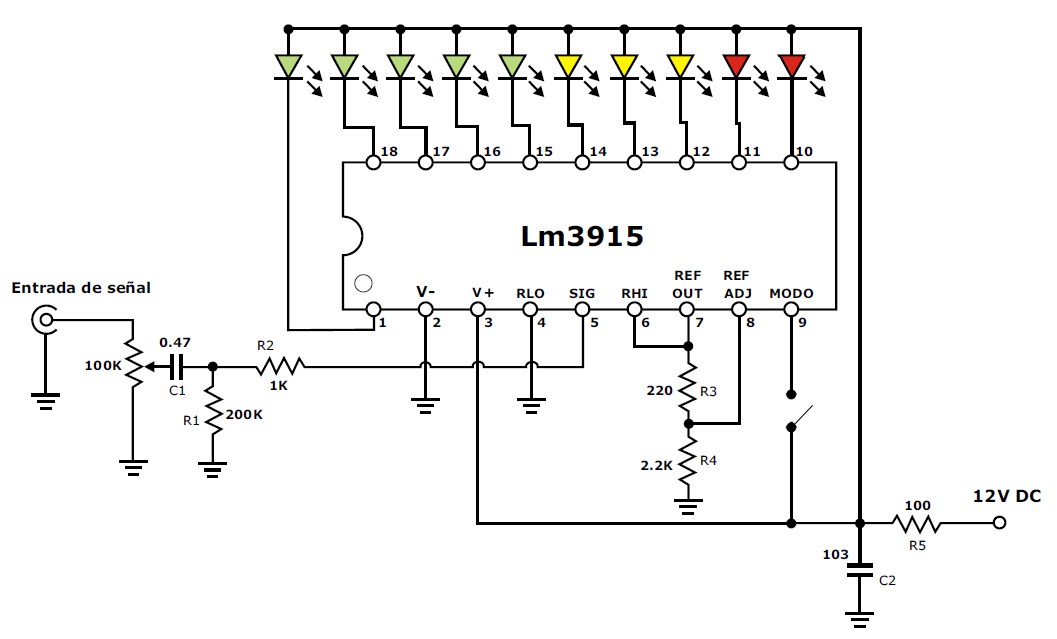

Светодиодный индикатор уровня сигнала на LM3915

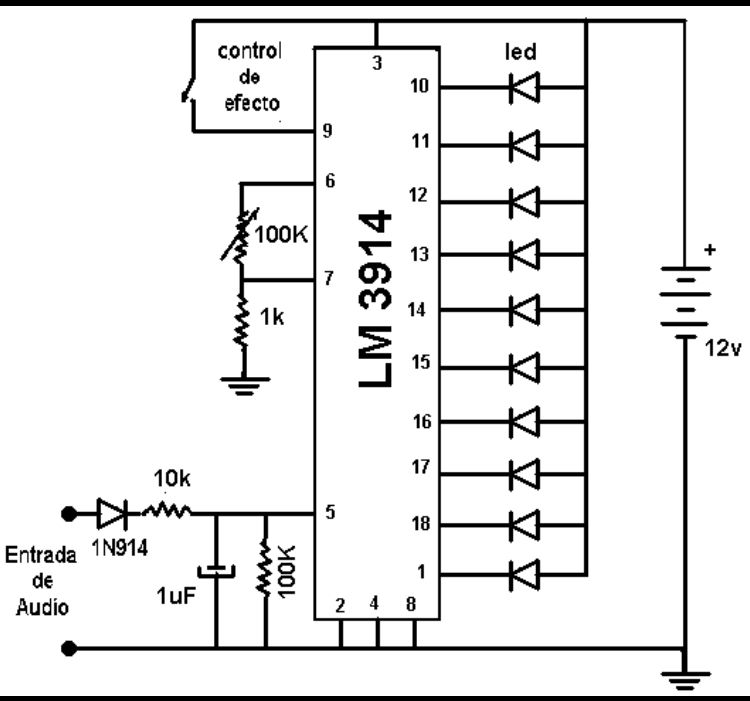

На основе интегральной микросхемы LM производителя National Semiconductors можно конструировать различные светодиодные индикаторы, имеющие линейную шкалу. Основой LM является 10 компараторов. Входной сигнал через операционный усилитель подается на инверсные входы компараторов LM, а прямые входы их подключены к резисторному делителю напряжения. Десять выходов являются выходами компараторов, к которым подключаются светодиоды. Шаг переключения от одного светодиода к другому автоматически высчитывается микросхемой.
Какими светодиодами вы чаще всего пользуетесь?
Стерео индикатор уровня сигнала своими руками
Плата Светодиодный двухканальный индикатор уровня сигнала 2х10 светодиода на микросхемах LM, LM Выберите значение Информация, нарушающая авторские права Информация о товарах и услугах, не соответствующих законодательству Информация непристойного содержания Спам, вредоносные программы и вирусы в том числе ссылки Информация оскорбляющая честь и достоинство третьих лиц Другие нарушения правил размещения информации.
Сообщение: Отправить сообщение. Радиолюбительские модули. Печатные платы модулей Плата Светодиодный двухканальный индикатор уровня сигнала 2х10 светодиода на микросхемах LM, LM Меню каталога.
Индикаторы, спектроанализаторы уровня сигнала
Вернуться в Первые шаги — Задания. Сейчас этот форум просматривают: Google [Bot] и гости: 0. Сотворим вместе. Задание 7. Скорость переключений определялась сигналом простого генератора, собранного на микросхеме КЛА3.

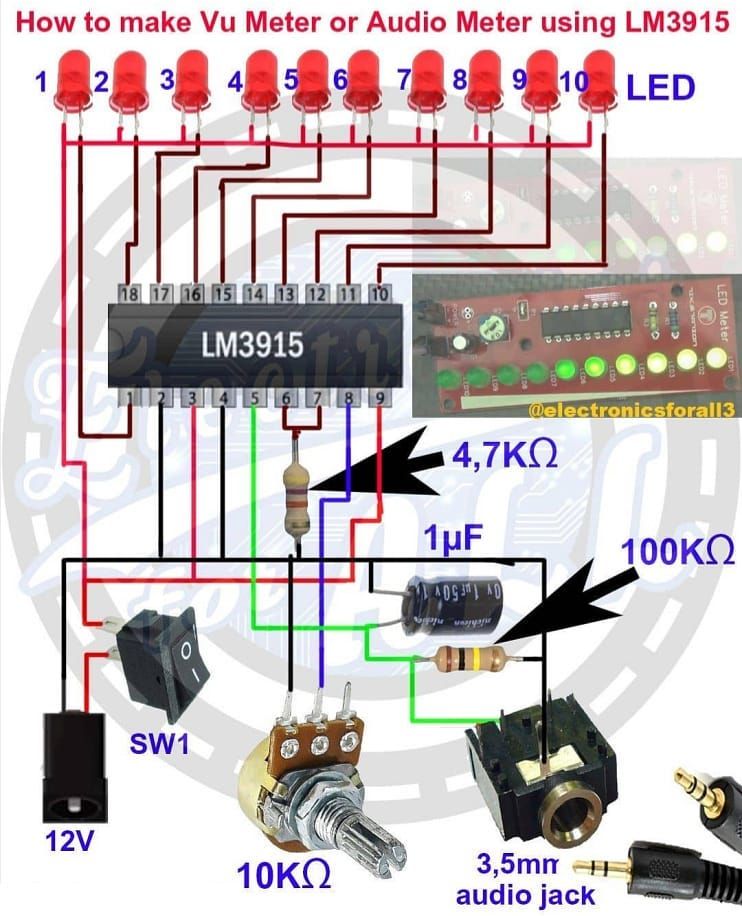

Для этого проекта нам понадобятся: Две микросхемы LM / LM Эта монолитная интегральная схема от National Semiconductor и есть.

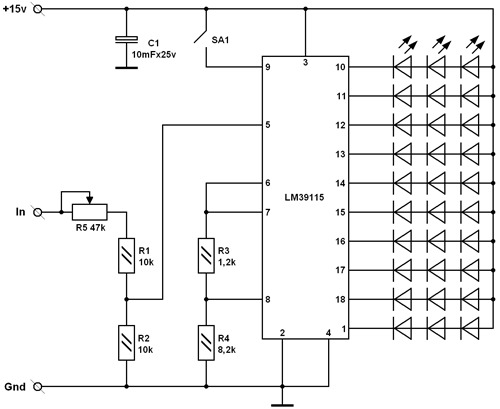

Микросборка имеет 10 каналов для светодиодов, выходной ток каждого из них до 30 мА. На каждый канал можно подключать целые группы , по несколько светодиодов, тогда логарифмический индикатор станет гораздо более интересным. Так как светодиодный индикатор на LM работает только по логарифмической шкале, в радиолюбительской практике он используется в основном для отображения и контроля уровня сигнала в схемах УНЧ.
Не стоит путать LM с LM и LM, они совсем не аналоги друг друга, хоть и имеют точно такое же расположение и назначение выводов.
LM — интегральная микросхема ИМС производства компании Texas Instruments, реагирует на изменение входного сигнала и выдает сигнал на один или сразу несколько своих выходов. Благодаря своей конструктивной особенности, ИМС получила широкое распространение в схемах индикаторов на светодиодах. Так как светодиодный индикатор на основе LM работает по логарифмической шкале, он нашёл практическое применение в отображении и контроле уровня сигнала в усилителях звуковой частоты. Не стоит путать LM с её родственниками LM и LM, которые имеют аналогичное расположение и назначение выводов. ИМС серии обладает линейной характеристикой и идеальна для измерения линейных величин ток, напряжение , а ИМС серии является более универсальной и способна управлять нагрузкой разного типа.
Приблизительно год назад загорелся идеей собрать преобразователь напряжения вольт.
Микросхема LMN фирмы National Semiconductors позволяет построить линейный светодиодный индикатор из 10 точек.
Индикация может производится в режимах «точка» и «столбик». Особенностью микросхемы LM является программирование постоянного значения выходных токов формирователей. Резистор задает выходной ток, а схема компенсирует изменения прямого падения напряжения светодиодов. LM создает приблизительно одинаковый ток на каждом выходе формирователя, не зависящий в определенных пределах от прямого падения напряжения на светодиоде. Основу микросхемы LMN составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов.
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить.
МИКРОСХЕМА LM3915
Сборник оригинальных принципиальных схем различной степени сложности.
Профессионалы найдут здесь схемы металлоискателей и устройств на микроконтроллерах, переделку импульсных блоков питания от компьютера в регулируемые лабораторные БП или мощные зарядные устройства. Практические радиосхемы генераторов, преобразователей напряжения, измерительной техники. Любителям ретро, придётся по вкусу подборка схем, посвящённых ламповым усилителям, а сторонники современной элементарной базы, найдут для себя УНЧ на микросхемах TDA, STK и LM. Для начинающих радиолюбителей мы предлагаем простые схемки мигалок, генераторов звуковых эффектов и ФМ радиожучков. Даже серьёзное радиоустройство можно собрать используя минимум деталей, так как современная электроника переходит на специализированные малогабаритные микросхемы. Это увлекательное занятие даёт возможность спаять полезный прибор или интересную электронную игрушку, устройства измерения и автоматики. Радиолюбительское творчество нашло сотни тысяч сторонников во всех странах мира, объединяя талантливых людей и стирая границы.
Справочник по SMD деталям
Микросхемы LM3914, LM3915 и LM3916 позволяют создавать светодиодные индикаторы с различными характеристиками — линейной, растянутой линейной, логарифмической.

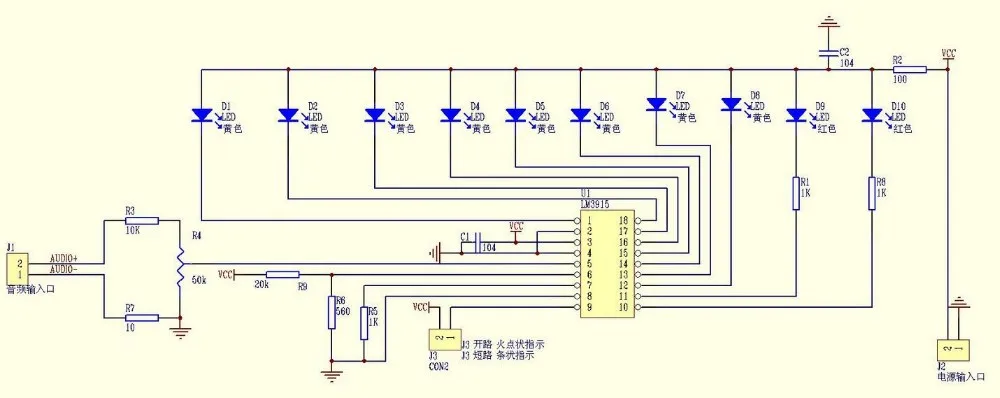

Это прекрасно подходит для контроля аудиосигнала в звуковоспроизводящей аппаратуре. Схема включения для двух каналов (левый и правый) показана на рисунке:
Основу микросхемы составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов. Индикация может производиться или одним светодиодом (режим «точка»), или линейкой из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала (режим «столбик»). Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, — на выводы 4 (нижний уровень UH) и 6 (верхний уровень UB). Эти напряжения должны быть в пределах от 0 до уровня, на 1,5 В меньше напряжения источника питания, подключаемого к выводу 3. Величина увеличения входного напряжения, вызывающее включение очередного светодиода, составляет 0.
1 от разности UB-UH. Печатную плату стереоиндикатора скачайте тут.
У микросхемы LM3915 делитель рассчитан так, что включение каждого последующего светодиода происходит при увеличении напряжения входного сигнала на 3 дБ, что очень удобно для контроля выходной мощности УНЧ. Отличие микросхемы LM3915 от LM3914 заключается в номиналах встроенного делителя напряжения, что обеспечивает логарифмическую шкалу индикатора. При необходимости индикации числа уровней, большего 10, можно использовать до пяти микросхем, соединив их каскадно.
Для максимально точной работы индикатора, рекомендуется «цену деления» устанавливать не менее 20 мВ в режиме «столбик» и 50 мВ в режиме «точка». Учитывая стабилизатор питания, напряжение питания всего устройства от 5 В до 20 В. Если отсоединить вывод 9 от земли, будет загораться только один светодиод, вместо линейки загорающихся один за другим светодиодов. Автор статьи: феска
Форум по измерительным устройствам
LM3915 Распиновка драйвера дисплея с точками / полосами, техническое описание, характеристики и эквивалент
20 апреля 2019 — 0 комментариев
LM3915 — это драйвер логарифмического дисплея IC , обычно используемый для визуализации аудиосигналов.
Он может управлять как 10-сегментным линейчатым светодиодом, так и матричным светодиодом. ИС также позволяет легко программировать опорное напряжение и ток светодиода в зависимости от приложения путем выбора правильного номинала резисторов.
Конфигурация контактов
Номер контакта | Название контакта | Описание |
1 и от 10 до 18 | LED1, LED2, LED3…..LED10 | 10 светодиодов, которыми необходимо управлять, подключены к этим контактам |
2 | В- / Земля | Штырь заземления микросхемы |
3 | В+ / Вкк | Напряжение питания (3-18) В |
4 | РЛО | Напряжение низкого уровня для делителя напряжения |
5 | Сигнал | Аналоговый сигнал Входной контакт, на основе которого осуществляется управление светодиодом. |
6 | РИ | Напряжение высокого уровня для делителя потенциала |
7 | НОМЕР ВЫХОДА | Выходное опорное напряжение для ограничения тока светодиода |
8 | НОМЕР АДЖ | Регулировочный штифт для эталонного напряжения |
9 | Режим | Выбор режима точек/полос |
Технические характеристики
- ИС драйвера светодиодов с аналоговым управлением и логарифмическим выходом
- Светодиод увеличивается на один шаг на каждые 3 дБ
- Монитор до 30 дБ с использованием 10 светодиодов
- Количество управляемых светодиодов: 10
- Рабочее напряжение: от 3 В до 25 В
- Опорное напряжение: от 1,2 В до 12 В
- Потребляемый ток светодиода: от 1 мА до 30 мА (программируется)
- Доступны оба режима: точка/полоса
- Доступен в 18-контактном корпусе DIP, PLCC

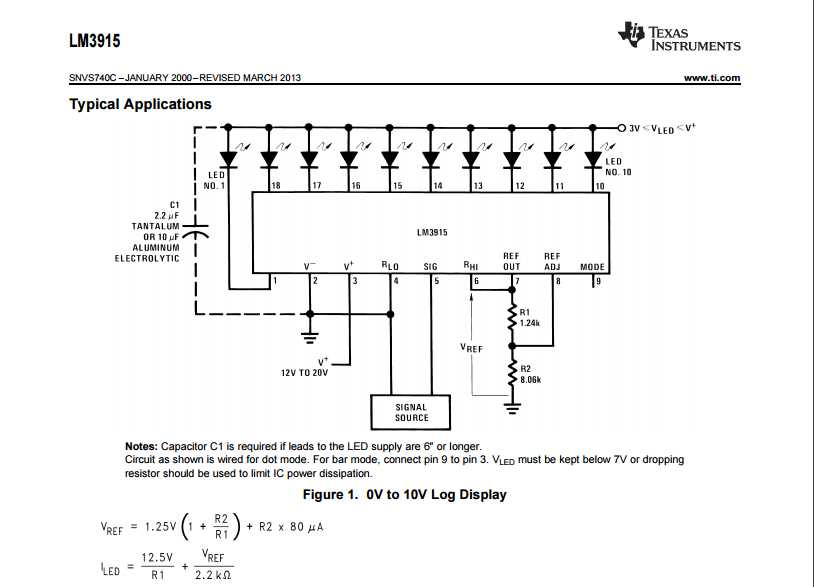

Примечание: Полную техническую информацию можно найти на странице LM3915, техническое описание , приведенное в конце этой страницы.
LM3915 Equivalent IC
LM3914
Alternative LED driver ICs
LM3914, CD4511, MAX7219, CD4054
Where to use LM3915
The LM3915 is an Драйвер светодиодов с аудиоуправлением IC , что означает, что он может управлять (включать или выключать) 10 светодиодами на основе аналогового входного напряжения аудиосигнала. Поскольку мы знаем, что значение напряжения аудиосигнала зависит от амплитуды сигнала, эта амплитуда прямо пропорциональна громкости аудиосигнала. Таким образом, свечение светодиодов в зависимости от амплитуды звукового сигнала поможет нам визуализировать звуковой сигнал. Эта ИС устраняет необходимость в микроконтроллере и программировании, а также уменьшает аппаратное обеспечение, необходимое для управления 10 светодиодами.
Аналоговое входное напряжение аудиосигнала может варьироваться от 1,2 В до 12 В, а ток светодиода можно ограничить, просто используя резистивный делитель на контакте 7 (Ref Out).
Микросхема увеличивает показания светодиода на один шаг при каждом увеличении аудиосигнала на 3 дБ, таким образом, для 10 светодиодов микросхема может контролировать звуковой сигнал до 30 дБ. Кроме того, микросхема также может быть подключена каскадом для мониторинга аудиосигнала мощностью до 90 дБ с использованием 30 светодиодов.

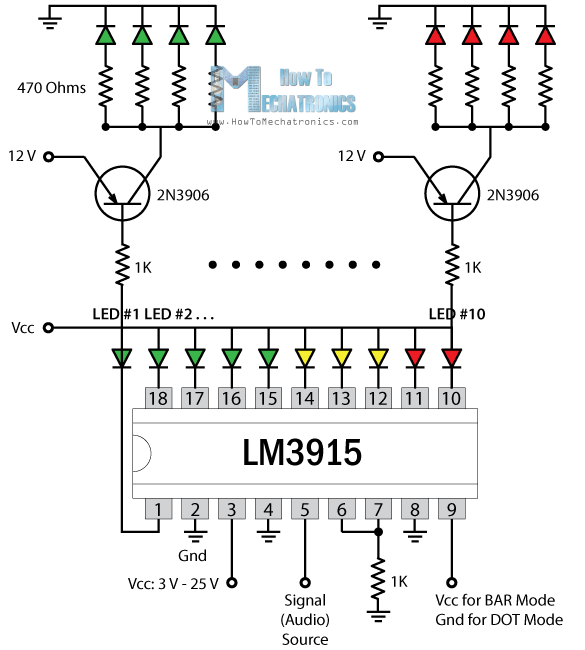

Так как светодиоды могут управляться без мерцания и безупречно с одинаковой яркостью, эти ИС обычно используются в визуальных сигналах тревоги и других приложениях измерения/мониторинга. Итак, если вы ищете микросхему для управления светодиодными панелями или другой последовательностью из 10 светодиодов, то эта микросхема может вас заинтересовать.
Как использовать LM3915

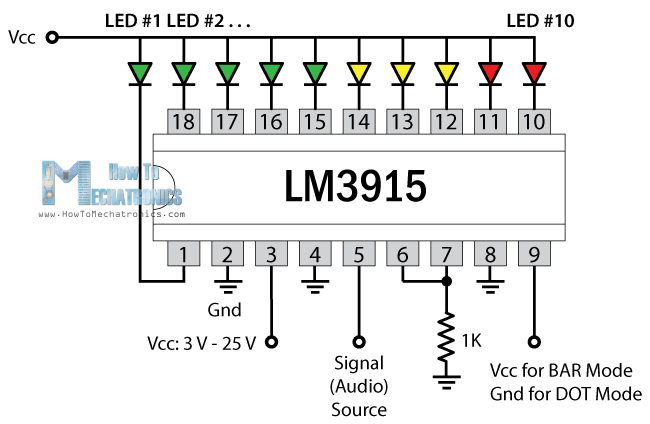

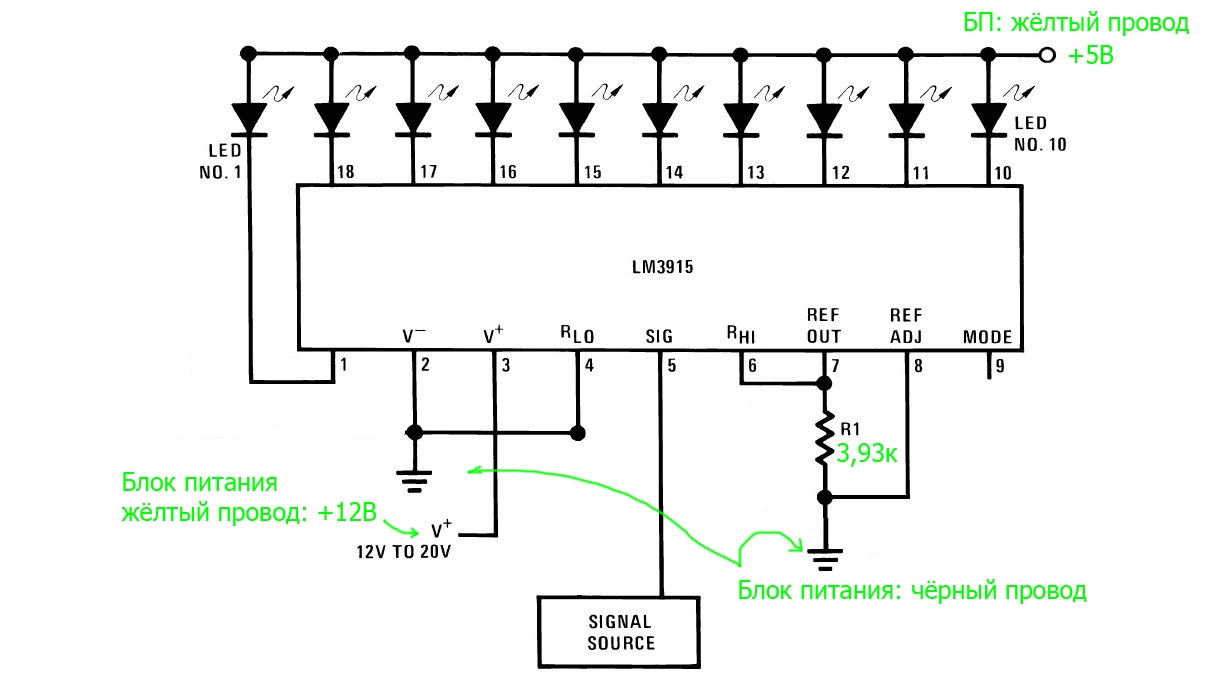

С LM3915 можно легко работать, используя очень мало дополнительных компонентов. Полная работа микросхемы и способы ее использования обсуждаются в видео, ссылка на которое приведена внизу этой страницы. Пример схемы приложения из таблицы данных LM3915 приведен ниже.
Как видите, нам нужны только светодиоды и два резистора в качестве дополнительных компонентов для использования этой микросхемы. IC может работать от 3В до 25В. Максимальное напряжение аудиосигнала может составлять от 12 В до 1,2 В. Исходя из этого напряжения, в цепи необходимо установить опорное напряжение с помощью резисторов R1 и R2. Предположим, что максимальный уровень напряжения нашего аудиосигнала составляет 3,6 В, а минимальный уровень напряжения равен 0 В. В этом случае на контакт RHI и REF OUT должно быть подано 3,6 В, а на контакт RLO должно быть подано 0 В. ИС также позволяет разработчику установить требуемый ток, который должен протекать через светодиод. И ток светодиода, и опорное напряжение можно установить с помощью резисторов R1 и R2, используя приведенные ниже формулы 9.0003
Приложения
- Схемы аудиовизуализации
- Неочищенные индикаторы уровня заряда батареи
- Недорогие мониторы
- Цифровые датчики
- Электронные дисплеи
- Плавные полосы
2D-модель LM3915 (DIP)
Метки
Светодиодный драйвер
Цепь измерителя вибрации на микросхеме драйвера светодиодов LM3915
Gadgetronicx > Электроника > Схемы и схемы > Цепи датчиков > Схема измерителя вибрации с использованием микросхемы драйвера светодиодов LM3915
Детекторы вибрации, также известные как измерители вибрации, представляют собой устройства, способные обнаруживать вибрации и отображать их интенсивность для пользователя.
Эти измерители вибрации обычно используются для измерения вибрации в зданиях, дорогах и других конструкциях. В этой статье рассказывается о создании измерителя вибрации, который показывает интенсивность вибраций с помощью светодиодов. Эта схема использует пьезоэлектрический преобразователь в качестве датчика для определения вибраций.
Требуемые компоненты:
- LM3915
- 1M, резистор 625 Ом
- Конденсатор 1нФ, 1мкФ.
- Пьезоэлектрический преобразователь.
- Блок питания 12 В и 3,3 В
Аналогичная схема: Схема шумомера
ИС драйвера светодиодов LM3915:
В схеме используется ИС LM3915 (нажмите здесь, чтобы получить техпаспорт LM3915). LM3915 — это микросхема драйвера светодиодов, которая способна подавать постоянный ток на светодиоды и устраняет необходимость в резисторах. LM3915 — 18-контактный DIP. В котором штырь 10 предназначен для управления светодиодами, потребляя от него ток.
Контакт 5 — фактический контакт ввода сигнала, через который будет поступать аналоговое входное напряжение от датчиков или другого источника сигнала. Это входное напряжение подается на выводы серии компараторов. И это будет сравниваться с напряжением на неинвертирующих выводах, которое фиксируется с помощью делителей напряжения, изготовленных с использованием резисторов разного номинала.
Контакт 4 — это контакт R LO (низкий уровень сигнала), он используется для установки нижнего предела уровня входного сигнала на контакте 5. Здесь мы подключаем его к земле, что говорит о том, что любое напряжение, превышающее 0 В, должно находиться в допустимых пределах. диапазон.
Библиотека схем — более 220 практических схем
Контакт 6 — это R HI — сигнал высокого уровня, он используется для установки верхнего предела уровня входного сигнала. LM3915 имеет внутреннее опорное напряжение 1,25 В.
Это опорное напряжение будет полезно для определения размера шага, при котором будет активироваться каждый светодиод от контакта 1 до контакта 18. Размер шага задается в диапазоне от -30 дБ до 0 дБ.
Мы можем изменить опорное напряжение, подаваемое на контакт 8, с помощью резистивного делителя напряжения на контакте 8. Если мы намерены использовать то же самое внутреннее опорное напряжение, мы можем подключить этот контакт к земле.
Работа схемы измерителя вибрации:
Работа этой схемы измерителя вибрации начинается с того, что пьезоэлектрический преобразователь обнаруживает вибрации, создаваемые на любой поверхности, на которой он находится. Вибрации, которые он испытывает, создают на нем напряжение. Конденсатор C1 и резистор R2 стабилизируют напряжение, развиваемое преобразователем.
Сигнальный контакт 5 LM3915 принимает входное напряжение от пьезоэлектрического преобразователя и подает его на инвертирующий вывод компаратора, который находится внутри ИС LM3915.
Высокое опорное напряжение фиксируется на уровне 1,25 В, что является внутренним опорным напряжением LM3915. Это связано с тем, что пьезоэлектрический преобразователь вряд ли будет развивать более высокие уровни напряжения, а от 0 до 1,25 В даст нам хороший рабочий диапазон для обнаружения вибраций.
Контакт 8 используется для изменения опорного напряжения. Здесь мы не собираемся использовать этот вывод, поэтому он подключен к земле, а опорное напряжение остается тем же 2,15 В. Мы можем изменить опорное напряжение, сохранив схему делителя напряжения на контакте 8.
Когда напряжение, развиваемое на пьезоэлектрическом преобразователе, превышает напряжение, зафиксированное на неинвертирующих выводах внутренних компараторов. На выходе компаратора низкий уровень, это позволит подавать ток от светодиодов на выходные контакты. И поэтому светодиоды загораются. Последовательность включения светодиода начинается с контактов 1, 18, 17, ….. контакта 10 по мере увеличения напряжения на пьезоэлементе.
Это, в свою очередь, заставит схему работать как измеритель вибрации, который постепенно зажигает светодиоды по мере увеличения интенсивности вибрации.
Ступенчатое напряжение:
Ступенчатое напряжение для включения каждого светодиода с контактов 1, 18, 17….10 указано в таблице ниже.
| Светодиод | Порог | Размер шага в дБ |
| 1 | 60 мВ | -27 |
| 2 | 80 мВ | -24 |
| 3 | 110 мВ | -21 |
| 4 | 160 мВ | -18 |
| 5 | 220 мВ | -15 |
| 6 | 320 мВ | -12 |
| 7 | 440 мВ | -9 |
| 8 | 630 мВ | -6 |
| 9 | 890 мВ | -3 |
| 10 | 1,25 В | 0 |
Фиксация потребляемого тока:
Как было сказано ранее, микросхема драйвера светодиодов LM3915 обеспечивает постоянный ток через светодиоды.
