LM393N / LM393D — ОУ и Компараторы — МИКРОСХЕМЫ — Электронные компоненты (каталог)

Регулярные поставки |	01.01.2022, 00:41:04
ЦЕНА розничная: 10руб | от 10шт: 8руб | от 100шт: 5руб | от 1000шт: 4,5руб
Корпус: DIP-8 (LM393N)   Корпус: SO-8 (LM393D)		LM393N/LM393D — двухканальный компаратор для работы в бытовом диапазоне температур (0..+70°С). Выход — открытый коллектор. Микросхема компараторов LM393 по функциональному назначению и расположению выводов аналогична таким микросхемам как LM193, LM293, LM2903, но отличается от них температурным диапазоном работы и незначительно другими параметрами. Аналоги: КР1401СА3 / КФ1401СА3.   Микросхема LM393 также может поставляться в зависимости от производителя с маркировкой DV393, UTC393, IL393N и др.

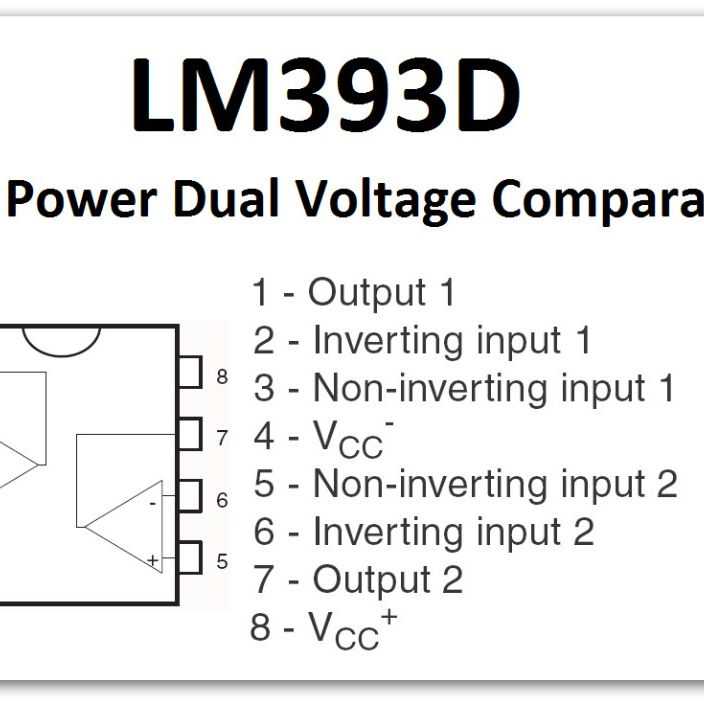

Расположение выводов LM393N/LM393D:	Назначение выводов LM393N/LM393D: N  Назначение 1 Выход 1 2 Инвертирующий вход 1 3 Неинвертирующий вход 1 4 — Питания (общий) 5 Неинвертирующий вход 2 6 Инвертирующий вход 2 7 Выход 2 8 + Питания
Предельные режимы LM393N/LM393D: Напряжение питания +36V или ±18V Входное напряжение -0,3. .+36V Дифференциальное входное напряжение 36V Выходной ток 20mA Диапазон температур 0..+70°С Замыкание выхода на +Vcc может вывести микросхему LM393 из строя.	Основные характеристики LM393N/LM393D: Параметр Мин. Тип. Макс. Напряжение смещения   ±1mV ±5mV Синфазный входной ток   25nA 250nA Дифференциальный входной ток   ±5nA ±50nA Выходной втекающий ток 6mA 16mA   Коэффициент усиления по напряжению 50V/mV 200V/mV   Напряжение насыщения     400mV Ток потребления   1,1mA 2,0mA Время отклика   1,3µS   Время отклика на большом сигнале   300nS
Эквивалентная схема одного канала LM393N/LM393D:
Более подробные характеристики микросхемы LM393 с графиками работы и примерами схем включения Вы можете получить, скачав файл документации ниже (на английском языке).

Схема контактов

, особенности, применение и принцип работы

Компаратор напряжения — это электронный компонент, который сравнивает два тока или напряжения, а затем определяет, какое из них больше на выходе. Как правило, компараторы представляют собой миниатюрные вольтметры с переключателями. Существует множество компараторов, таких как LM311, LM393 и т. д., но мы сосредоточимся на последнем.

Что такое lm393?

LM393 представляет собой интегральную схему с двумя встроенными операционными усилителями, которые используют один источник питания для выполнения различных задач. Кроме того, они также могут применять в своей работе раздельный источник питания, и это двухкомпонентная микросхема компаратора.



2. lm393 Конфигурация выводов

Компаратор LM393 имеет всего два независимых компаратора напряжения в одном 8-контактном корпусе. Таким образом, в приведенной ниже таблице будет дополнительно объяснена его распиновка и функции каждого контакта в 8-контактном корпусе.

lm393 Характеристики и характеристики

Характеристики микросхемы LM393 имеют следующие параметры и значения;

• Однополярный источник питания – от 2 В до 36 В,
• Дифференциальное напряжение i/p — 36 В,
• Корпус — DIP и SOIC, 8 контактов,
• Ток стока — 0,4 мА,
• Температура хранения — от -65°C/Вт до 150°C/Вт,
• Температура выводов – 260°C,
• Рассеиваемая мощность – 660 мВт,
• Раздельное питание – от ±1 В до ±18 В и
• Входное напряжение смещения.

Как пользоваться LM393

Рассмотрим пример, когда микросхема LM393 получает цепь питания +5В.

Принципиальная схема с источником питания +5 В

• Здесь контакт 8 (контакт подачи напряжения) подключается к напряжению питания +5 В. Затем контакт 4 остается заземленным, чтобы поддерживать потенциал цепи 0 В.
• На примере схемы ниже видно высокое выходное напряжение, когда на контакте 7 меньше напряжение, чем на контакте 2. Кроме того, потенциометр изменяет напряжение неинвертирующей клеммы, в то время как напряжение инвертирующей клеммы составляет 2,5 В.
• Затем контакты 6 и 5 помогают сбалансировать напряжение в случае необходимости вручную отрегулировать напряжение смещения постоянного тока. В нормальных условиях они могут быть неактивны и закорочены, поскольку входной ток смещения лучше контролируется.
• Наконец, у нас есть заземленный вывод 1 и вывод 7 транзистора (вывод коллектора), который обеспечивает выход. Два вывода вносят свой вклад в схему, называемую выходной схемой коллектора.

Примечание

Если вы не можете помочь IC LM393, вы можете использовать его эквиваленты или альтернативы. Например, у нас есть LM358, LM311, LM741, LM193, TL082, LM339, LM293 и LM2903.

4. Схема автоматического ночного освещения на микросхеме LM393

В этой схеме ночного освещения на основе микросхемы lm393 мы начнем с принципа компаратора напряжения. Мы также получим фоторезистор, который часто управляет схемой делителя напряжения.

Список компонентов

• IC LM393,
• Потенциометр (в диапазоне от 1 кОм -20 кОм),

• Светодиод,
• Резисторов — 330 ОД и 33 ОД (может быть, что можно будет иметь в соответствии с указаниями
• . Источник питания постоянного тока или 3 батарейки типа АА,
• Светочувствительный датчик/фоторезистор.

Принципиальная схема

Схема автоматического ночного освещения на микросхеме LM393

Объяснение работы схемы

Во-первых, нам нужно понять, что микросхема LM393 имеет два входа питания, GND и Vcc. GND — это заземляющий провод источника напряжения, а Vcc — это положительное напряжение питания, достигающее примерно 36 В. Две клеммы питания завершают линию питания и обеспечивают работу схемы.

ИС операционного усилителя работают отдельно и дают независимые результаты в типичной ситуации. 6ИС LM393 состоит из двух внутренних операционных усилителей. Далее каждый ОУ содержит по два выхода и входа.

(операционный усилитель).

Но в этом случае один операционный усилитель не будет иметь связи, так как микросхема LM393 использует только один операционный усилитель. Кроме того, схема здесь проверяет только один уровень напряжения/тока. Поэтому один операционный усилитель идеален.

Необходимые действия

• После подачи питания на микросхему сравните значения напряжения. Более высокое инвертирующее напряжение на клеммах, чем неинвертирующее напряжение, приводит к тому, что выходной сигнал операционного усилителя падает на землю. Из-за этого ток будет течь от положительного источника питания к GND.
• И наоборот, более высокое неинвертирующее напряжение поддерживает выход операционного усилителя на уровне Vcc (положительное напряжение источника питания). Следовательно, ток не течет, так как потенциалы на нагрузке не различаются.
• Высокое напряжение на инвертирующей клемме включает нагрузку (светодиод). И наоборот, низкое напряжение на инвертирующей клемме выключает светодиод.
• В схеме используется фоторезистор для обнаружения света, кроме светодиода, в качестве нагрузки. Фоторезистор имеет сопротивление, которое зависит от света, падающего на его поверхность. То есть, и его сопротивление уменьшается при воздействии яркого света и увеличивается при воздействии темноты.
• Итак, мы можем подключить схему делителя напряжения с постоянным резистором и фоторезистором. Если фоторезистор обнаруживает темноту, он будет использовать большее напряжение из-за меньшего сопротивления. Однако при ярком свете повышенное сопротивление приводит к использованию низкого напряжения.
• Наконец, у нас будет схема компаратора, которая гарантирует, что светодиод горит в темноте и остается выключенным при ярком свете. Вкратце, вход неинвертирующего напряжения на клеммах может действовать как опорное напряжение. Опорное напряжение становится ниже напряжения фоторезистора в темноте и наоборот на свету.

(автоматический ночник).

lm393 Область применения

Микросхема LM393 используется в различных областях, таких как:

• Детектор пикового напряжения,
• Приложения с питанием от батарей,
• (ADC),
• Цепи генератора,
• Приложения логической системы,
• Он также может управлять двигателем, реле, лампами и т. д.,

(уличный фонарь)

• Цепи компаратора напряжения,
• Защита или предупреждение о высоком напряжении и
• Детектор пересечения нуля.

Заключение

Таким образом, микросхема LM393 представляет собой двухканальный маломощный компаратор дифференциального напряжения с малым напряжением смещения и однополярным питанием. В настоящее время он широко применяется, в частности, в автомобильных, юниорских или образовательных приложениях.

Остались вопросы? Не беспокойтесь, потому что наша команда профессионалов будет готова помочь вам, если вы обратитесь к нам.

LM393 Comparator IC — PINOT, спецификации и принцип работы »Electroduino

4 августа 2020 16 ноября 2020 Admin 1 Комментарий Compеренция IC, функции, IC, LM393 CHIP CHIP CHIP LM39339339393 Comment Compom, функции IC, IC, LM393 CHIP CHIP LM393393393393393393393 Complimator. Интегральная схема LM393, операционный усилитель LM393, компаратор напряжения LM393, микросхема LM393N, конфигурация выводов, схема выводов, схема выводов, принцип работы

Привет, друзья! Добро пожаловать в ElectroDuino. Этот блог основан на Компаратор LM393 IC . Здесь мы обсудим введение в ИС компаратора LM393, схему выводов ИС, принцип работы, особенности, ИС, эквивалентную ИС LM393, и ее приложения.

Введение

Интегральная схема (ИС) LM393 представляет собой двойной дифференциальный компаратор, состоящий из двух встроенных операционных усилителей. Каждый компаратор принимает 2 входа для сравнения. Компаратор сравнивает эти два входных напряжения и измеряет, какое входное напряжение больше, а затем выдает выходной сигнал. Эти ИС могут выполнять различные задачи, используя один источник питания. Кроме того, он может отлично работать от разделенных источников питания.

ИС компаратора LM393 Внутренняя структура

ИС компаратора LM393 состоит из двух встроенных операционных усилителей (ОУ) .

Отрицательные входы операционного усилителя 1 и операционного усилителя 2 подключены к контакту 4 IC , а положительные входы подключены к IC контакту 8 .

Операционный усилитель 1 Инвертирующий вход подключен к контакту 2 ИС , а неинвертирующий вход подключен к Контакт 3 микросхемы . Выход операционного усилителя 1 подключен к выводу 1 микросхемы .

Операционный усилитель 2 Инвертирующий вход подключен к IC контакту 6 , а неинвертирующий вход подключен к IC контакту 5 . Выход операционного усилителя 1 подключен к выводу 7 микросхемы .

Конфигурация выводов IC LM393 Схема выводов IC LM393

Номер контакта	Название контакта	Описание
1	Выход1	. 3	INPUT1+	Неинвертирующий входной контакт операционного усилителя 1
4	VEE, GND	Это контакт заземления микросхемы. его необходимо подключить к отрицательной (-) клемме напряжения питания.
5	INPUT2+	Non-Inverting Input pin of Op-Amp 2
6	INPUT2-	Inverting Input pin of Op-Amp 2
7	OUTPUT2	This выходной контакт операционного усилителя 2
8	VCC	Это положительный контакт микросхемы. его необходимо подключить к положительной (+) клемме напряжения питания.

Принцип работы

Прежде всего, нам нужно подключить источник питания к контактам Vcc и GND микросхемы LM393, чтобы активировать микросхему. Затем нам нужно подать два входных напряжения на операционный усилитель для сравнения. Теперь мы можем получить выходной сигнал от операционного усилителя.



Принцип работы микросхемы LM393

В качестве примера здесь мы использовали операционный усилитель микросхемы LM393, чтобы получить на выходе . Прежде всего, мы подаем входное напряжение 1 на инвертирующий терминал (Pin2) и входное напряжение 2 к неинвертирующему терминалу (контакт 3) .

Если входное напряжение 1 на больше входного напряжения 2 на , то выход операционного усилителя будет притянут к земле, что означает, что выходное напряжение равно

Low (GND) .
