Обозначения конденсаторов на схемах. Обозначение конденсаторов на схемах: как правильно читать маркировку

Как расшифровать маркировку конденсаторов на схемах. Какие бывают типы обозначений емкости и напряжения. Как определить полярность конденсатора по маркировке. Какие единицы измерения используются для обозначения емкости.

Основные типы обозначений конденсаторов на схемах

Конденсаторы являются одним из наиболее распространенных компонентов электронных схем. Правильное понимание их маркировки критически важно для корректного использования в устройствах. Рассмотрим основные типы обозначений конденсаторов на принципиальных схемах:

• Постоянные конденсаторы обозначаются двумя параллельными линиями с выводами посередине
• Переменные конденсаторы имеют дополнительную диагональную стрелку
• Электролитические конденсаторы обозначаются знаком «+» у одной из обкладок
• Подстроечные конденсаторы отмечаются пунктирной диагональной линией

Как расшифровать числовую маркировку емкости конденсатора

Емкость конденсатора обычно маркируется числовым кодом. Существует несколько систем кодирования:

1. Прямое указание емкости и единиц измерения (например, 100 мкФ)
2. Код из 3-4 цифр, где последняя цифра — количество нулей (103 = 10000 пФ)
3. Код из 2-3 цифр с буквой-множителем (10n = 10 нФ)

При расшифровке важно правильно определить используемые единицы измерения — пикофарады (пФ), нанофарады (нФ) или микрофарады (мкФ).

Обозначение рабочего напряжения конденсатора

Рабочее напряжение конденсатора — важный параметр, который также указывается в маркировке. Основные варианты обозначения:

• Прямое указание напряжения в вольтах (например, 16V)
• Буквенный код (L = 15В, E = 25В, G = 400В и т.д.)
• Цветовая маркировка (красный = 10В, желтый = 6.3В и т.п.)

Превышение указанного рабочего напряжения может привести к пробою диэлектрика и выходу конденсатора из строя.

Как определить полярность конденсатора по маркировке

Электролитические и танталовые конденсаторы имеют полярность, которую необходимо соблюдать при монтаже. Основные способы обозначения полярности:

• Знак «+» у положительного вывода
• Более длинный вывод — положительный
• Полоса на корпусе у отрицательного вывода
• Конусообразная форма корпуса (узкая часть — положительный вывод)

Неправильное подключение полярного конденсатора может привести к его повреждению и даже взрыву.

Единицы измерения емкости в маркировке конденсаторов

При расшифровке маркировки конденсаторов используются следующие единицы измерения емкости:

• пФ (пикофарад) = 10^-12 Ф
• нФ (нанофарад) = 10^-9 Ф
• мкФ (микрофарад) = 10^-6 Ф
• мФ (миллифарад) = 10^-3 Ф

Наиболее часто встречаются обозначения в пикофарадах (для малых емкостей) и микрофарадах (для больших емкостей). При переводе важно учитывать, что 1 нФ = 1000 пФ, 1 мкФ = 1000 нФ.

Цветовая маркировка конденсаторов

Некоторые типы конденсаторов (например, керамические) используют цветовую кодировку для обозначения номинала. Принцип аналогичен кодировке резисторов:

• Первые 2-3 полосы — значащие цифры
• Последняя полоса — множитель
• Отдельная полоса — допуск

Цвета имеют следующие числовые значения: черный — 0, коричневый — 1, красный — 2, оранжевый — 3 и т.д. Золотой цвет означает множитель 0.1, серебряный — 0.01.

Как обозначаются допуски в маркировке конденсаторов

Допуск — это максимально возможное отклонение фактической емкости конденсатора от номинального значения. Основные способы обозначения допусков:

• Буквенный код (M = ±20%, K = ±10%, J = ±5% и т.д.)
• Прямое указание процента (например, ±10%)
• Цветовая маркировка (красный = ±2%, коричневый = ±1% и т.п.)

Для большинства применений достаточно допуска ±20%. В прецизионных схемах могут потребоваться конденсаторы с допуском ±1% и меньше.

Специальные обозначения в маркировке конденсаторов

Помимо основных параметров, в маркировке конденсаторов могут использоваться дополнительные обозначения:

• Температурный коэффициент емкости (ТКЕ)
• Максимальная рабочая температура
• Тип диэлектрика
• Категория климатического исполнения
• Дата изготовления

Эти параметры обычно кодируются буквенно-цифровыми обозначениями и важны при выборе конденсаторов для специфических применений.

Маркировка SMD конденсаторов

Чип-конденсаторы для поверхностного монтажа (SMD) имеют ограниченную площадь для маркировки. Основные особенности их маркировки:

• Емкость обозначается 3-значным кодом (например, 104 = 100000 пФ = 100 нФ)
• Габаритные размеры указываются в дюймах (0402, 0603, 0805 и т.д.)
• Рабочее напряжение часто не маркируется
• Полярность обозначается полосой на корпусе

Для точной идентификации SMD конденсаторов часто требуется сверяться с документацией производителя.

Обозначение номиналов конденсаторов на схемах

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами.

Поиск данных по Вашему запросу:

Обозначение номиналов конденсаторов на схемах

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Обозначение конденсаторов на схеме
• Электрический конденсатор
• Правила расшифровки маркировки конденсаторов
• Конденсатор на схеме обозначение
• КОНДЕНСАТОР
• Конденсаторы, свойства конденсатора, обозначение конденсаторов на схемах, основные параметры
• Маркировка конденсаторов
• Электрическая ёмкость, конденсатор.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Все что нужно знать про конденсатор. Принцип работы, Маркировка, назначение

Обозначение конденсаторов на схеме

Что такое конденсатор? Конденсатор это система из двух и более электродов обычно в форме пластин, называемых обкладками , разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок конденсатора. Такая система обладает взаимной ёмкостью и способна сохранять электрический заряд. ТОесть из рисунка видно что это две параллельные металические пластины разделённые каким то материалом диэлектриком- это вещество которое не проводит электрический ток.

В году в Лейдене немецкий физик Эвальд Юрген фон Клейст и голландский физик Питер ван Мушенбрук создали первый конденсатор -. Лейденская банка — первый электрический конденсатор, изобретённый голландскими учёными Мушенбреком и его учеником Кюнеусом в в Лейдене.

Параллельно и независимо от них сходный аппарат, под названием изобрёл немецкий учёный Клейст. Лейденская банка представляла собой закупоренную наполненную водой стеклянную банку, оклеенную внутри и снаружи фольгой.

Сквозь крышку в банку был воткнут металлический стержень. Лейденская банка позволяла накапливать и хранить сравнительно большие заряды, порядка микрокулона. Изобретение лейденской банки стимулировало изучение электричества, в частности скорости его распространения и электропроводящих свойств некоторых материалов.

Выяснилось, что металлы и вода лучшие проводники электричества. Благодаря Лейденской банке удалось впервые искусственным путем получить электрическую искру. Конденсатор в цепи постоянного тока не проводит ток, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора.

В терминах метода комплексных амплитуд конденсатор обладает комплексным импедансом.

При изменении частоты изменяются диэлектрическая проницаемость диэлектрика и степень влияния паразитных параметров — собственной индуктивности и сопротивления потерь. На высоких частотах любой конденсатор можно рассматривать как последовательный колебательный контур, образуемый ёмкостью , собственной индуктивностью и сопротивлением потерь. Резонансная частота конденсатора равна:.

При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, то есть постфикс опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения пикоФарад. Для электролитических конденсаторов, а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах В или киловольтах кВ.

Например так:. Для переменных конденсаторов указывают диапазон изменения ёмкости, например так:. Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до сотен микрофарад.

Однако существуют конденсаторы с ёмкостью до десятков фарад. Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково.

Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею. Если у всех параллельно соединённых конденсаторов расстояние между обкладками и свойства диэлектрика одинаковы, то эти конденсаторы можно представить как один большой конденсатор, разделённый на фрагменты меньшй площади.

При последовательном соединении конденсаторов заряды всех конденсаторов одинаковы. Общая ёмкость батареи последовательно соединённых конденсаторов равна. Эта ёмкость всегда меньше минимальной ёмкости конденсатора, входящего в батарею. Однако при последовательном соединении уменьшается возможность пробоя конденсаторов, так как на каждый конденсатор приходится лишь часть разницы потенциалов источника напряжения.

Если площадь обкладок всех конденсаторов, соединённых последовательно, одинакова, то эти конденсаторы можно представить в виде одного большого конденсатора, между обкладками которого находится стопка из пластин диэлектрика всех составляющих его конденсаторов. Конденсаторы также характеризуются удельной ёмкостью — отношением ёмкости к объёму или массе диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.

Другой, не менее важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается. Многие конденсаторы с оксидным диэлектриком электролитические функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком.

При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Взрывы электролитических конденсаторов — довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения актуально для импульсных устройств. Для уменьшения повреждений других деталей и травматизма персонала в современных конденсаторах большой ёмкости устанавливают клапан или выполняют насечку на корпусе часто можно заметить её в форме буквы X, K или Т на торце.

При повышении внутреннего давления открывается клапан или корпус разрушается по насечке, испарившийся электролит выходит в виде едкого газа, и давление спадает без взрыва и осколков. Реальные конденсаторы, помимо ёмкости, обладают также собственными сопротивлением и индуктивностью. С высокой степенью точности, эквивалентную схему реального конденсатора можно представить следующим образом:. Эквивалентное последовательное сопротивление ЭПС, англ.

ESR обусловлено главным образом электрическим сопротивлением материала обкладок и выводов конденсатора и контакта -ов между ними, а также потерями в диэлектрике.

Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор. В большинстве случаев этим параметром можно пренебречь, но иногда напр. TKE применяется для характеристики конденсаторов со значительной линейной зависимостью ёмкости от температуры. Однако ТКЕ определяется не для всех типов конденсаторов.

Для характеристики конденсаторов с выраженной нелинейной зависимостью обычно указывают предельные величины отклонений от номинала в рабочем диапазоне температур. Если заряженный конденсатор быстро разрядить до нулевого напряжения путём подключения низкоомной нагрузки, а затем снять нагрузку и наблюдать за напряжением на выводах конденсатора, то мы увидим, что напряжение медленно повышается. Это явление получило название диэлектрическое поглощение или адсорбция электрического заряда.

Конденсатор ведёт себя так, словно параллельно ему подключено множество последовательных RC-цепочек с различной постоянной времени. Интенсивность проявления этого эффекта зависит в основном от свойств диэлектрика конденсатора. Наименьшим диэлектрическим поглощением обладают конденсаторы с тефлоновым фторопластовым диэлектриком. Подобный эффект можно наблюдать и на большинстве электролитических конденсаторов, но в них он является следствием химических реакций между электролитом и обкладками.

Краткое обозначение! Отсюда также следует, что реактивное сопротивление конденсатора равно:. Для постоянного тока частота равна нулю, следовательно, реактивное сопротивление конденсатора бесконечно в идеальном случае. При конденсатор в цепи переменного тока ведёт себя как катушка индуктивности.

Следовательно, конденсатор целесообразно использовать лишь на частотах , на которых его сопротивление носит ёмкостный характер. Обычно максимальная рабочая частота конденсатора примерно в раза ниже резонансной. Конденсатор может накапливать электрическую энергию. Энергия заряженного конденсатора:. Ёмкость плоского конденсатора, состоящего из двух параллельных металлических пластин площадью каждая, расположенных на расстоянии друг от друга, в системе СИ выражается формулой:.

Эквивалентная последовательная индуктивность обусловлена, в основном, собственной индуктивностью обкладок и выводов конденсатора. На низких частотах до единиц килогерц обычно не учитывается в силу своей незначительности. Потери энергии в конденсаторе определяются потерями в диэлектрике и обкладках. При протекании переменного тока через конденсатор векторы напряжения и тока сдвинуты на угол , где — угол диэлектрических потерь. При отсутствии потерь. Тангенс угла потерь определяется отношением активной мощности Pа к реактивной Pр при синусоидальном напряжении определённой частоты.

Величина, обратная , называется добротностью конденсатора. Термины добротности и тангенса угла потерь применяются также для катушек индуктивности и трансформаторов. ТКЕ — коэффициент изменения ёмкости в зависимости от температуры. Таким образом значение ёмкости от температуры представляется линейной формулой:.

Конденсаторы вакуумные обкладки без диэлектрика находятся в вакууме. Конденсаторы с газообразным диэлектриком. Конденсаторы с жидким диэлектриком. Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные стеклоэмалевые, стеклокерамические, стеклоплёночные , слюдяные, керамические, тонкослойные из неорганических плёнок.

Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок. Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего своей огромной удельной ёмкостью.

В качестве диэлектрика используется оксидный слой на металле, являющийся анодом. Вторая обкладка катод — это или электролит в электролитических конденсаторах или слой полупроводника в оксидно-полупроводниковых , нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги. Кроме того, конденсаторы различаются по возможности изменения своей ёмкости: Постоянные конденсаторы — основной класс конденсаторов, не меняющие своей ёмкости кроме как в течение срока службы.

Переменные конденсаторы — конденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением вариконды, варикапы и температурой термоконденсаторы.

Применяются, например, в радиоприемниках для перестройки частоты резонансного контура. Подстроечные конденсаторы — конденсаторы, ёмкость которых изменяется при разовой или периодической регулировке и не изменяется в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости. Конденсаторы общего назначения используются практически в большинстве видов и классов аппаратуры.

Традиционно к ним относят наиболее распространенные низковольтные конденсаторы, к которым не предъявляются особые требования.

Электрический конденсатор

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис.

all-audio.pro: Электроника, электротехника — Обозначение номинала конденсатора на схеме и просто про них, Страница 1 из 2.

Правила расшифровки маркировки конденсаторов

Игнорирование некоторых типов электрических воздействий может привести к повреждению компонентов и, в конечном итоге, к выходу из строя всей системы Что повышает эффективность схемы защиты и как избежать подводных камней при ее реализации? Маркировка керамических конденсаторов по напряжению таблица ru electroadviceru Как проверить мультиметром резистор пошаговая инструкция T Как проверить мультиметром резистор на обрыв и на номинал пошаговая инструкция Данная радиодеталь одна из часто встречающихся Уточнить номинал сопротивления исследуемого образца Без знания его величины проверка мультиметром абсолютно бессмысленна, разве ru electroadviceru Схема подключения лампы дневного света со стартером T Хотите разобраться, как работает лампа дневного света в схеме со стартером? T Импортные конденсаторы! В видеороликах мы даём основы электроники определения, описания, схемы и принцип работы различных элементов радиотехники А у маленьких керамических конденсаторов есть полярность? Нет нормальной схемы с подробным описанием компонентов для доработки А вместо оптопары можно датчик холла ставить , скажем для больший нагрузок? За схему спасибо , когда то присматривался к ней ru aliru Оригинальный новый Япония импорта регулируется T Оптовые цены на товары высокого качества из Китая в розницу Дешевые inductor variable, купить качество inductor smd непосредственно из Китая adjustable inductor Поставщики Оригинальный новый Япония импорта регулируется конденсатор smd x P PF конденсатор ru salealiexpressru Бесплатная доставка шт, CBB J В мкФ Pmm T Конструкция Постоянный конденсатор Цвет Красный Артикул CBB Capacitor Тип Конденсатор из прозрачной глазури Всё пришло за дней, номиналы верные и совпадают Огромное спасибо продавцу! Предложение ограничено по времени! Удобный возврат! T ru rumousercom Cornell Dubilier mm Новейшие Пленочные конденсаторы T Cornell Dubilier mm Пленочные конденсаторы доступны в Mouser Electronics Компания Mouser предоставляет данные по товарноматериальным запасам, ценам на них и листам данных по следующей продукции Cornell Dubilier mm Пленочные конденсаторы ru tafsu Урок Источники питания, конденсаторы Видео T Искать по названию Урок Источники питания, конденсаторы Импортные конденсаторы!

Конденсатор на схеме обозначение

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы , и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов.

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы.

КОНДЕНСАТОР

Вернуться в Электроника, электротехника. Сейчас этот форум просматривают: Google [Bot] и гости: 1. Обозначение номинала конденсатора на схеме и просто про них Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты Вопросы согласования управляющих модулей с периферией. Последний раз редактировалось Master 21 июн Вс, всего редактировалось 1 раз.

Конденсаторы, свойства конденсатора, обозначение конденсаторов на схемах, основные параметры

Говоря о ёмкости, мы чаще всего подразумеваем вместительность. То есть, если рассматривать ёмкость какого либо сосуда, то здесь мы под ёмкостью понимаем количество литров вещества, которое он может вместить. Или, например, количество килограммов конкретного вещества. Иными словами — ёмкость, это количественная характеристика, отражающая способность какого либо транспортного объекта размещать в себе транспортируемое вещество. Ещё проще, ёмкость — это вместительность. В нашем случае речь пойдёт о ёмкости электрического конденсатора. Электрический конденсатор. В электронике и электротехнике имеет самое разнообразное целевое назначение.

Настоящий стандарт устанавливает условные графические обозначения ( обозначения) резисторов и конденсаторов на схемах, выполняемых вручную .

Маркировка конденсаторов

Обозначение номиналов конденсаторов на схемах

Обозначения условные графические в схемах. Резисторы, конденсаторы. Итак, рассмотрим обозначение конденсаторов постоянной емкости на электрических схемах.

Электрическая ёмкость, конденсатор.

Для работы с принципиальными электрическими схемами требуется знать условные обозначения элементов, используемых в схеме. Рассмотрим особенности условных графических обозначений конденсаторов постоянной емкости. На электрических схемах конденсаторы постоянной емкости обозначаются двумя параллельными отрезками обкладками конденсатора с выводами от их середин Вход с паролем и Регистрация. Мой регион: Россия.

Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия. Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами Ф, или F. Однако 1 фарад — колоссальная величина, которая не используется в радиотехнике.

Обозначения условные графические в схемах. Резисторы, конденсаторы. Название таких говорит само за себя. Емкость постоянна, значит ее номинал постоянен, задается производителем.

Маркировка конденсаторов.

Содержание:

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с , она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица — фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица — миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF — микрофарадам. Также встречается маркировка fd — сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы — керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р — пикофарад, u- микрофарад, n — нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ — это максимальная температура.

Цифры соответствуют следующим показателям: 2 — 45 0 С, 4 — 65 0 С, 5 — 85 0 С, 6 — 105 0 С, 7 — 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным — «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 — от 10 до 99 вольт, 2 — от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать и так же быстро ее отдавать. Основной параметр конденсатора – это его емкость (C) . Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает.

Как и , конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

Основная единица измерения емкости – фарад (Ф) – это очень большая величина, которая на практике не применяется. В электронике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ) . 1 мкФ равен одной миллионной доле фарада, а 1 пФ – одной миллионной доле микрофарада.

Обозначение конденсатора на схеме

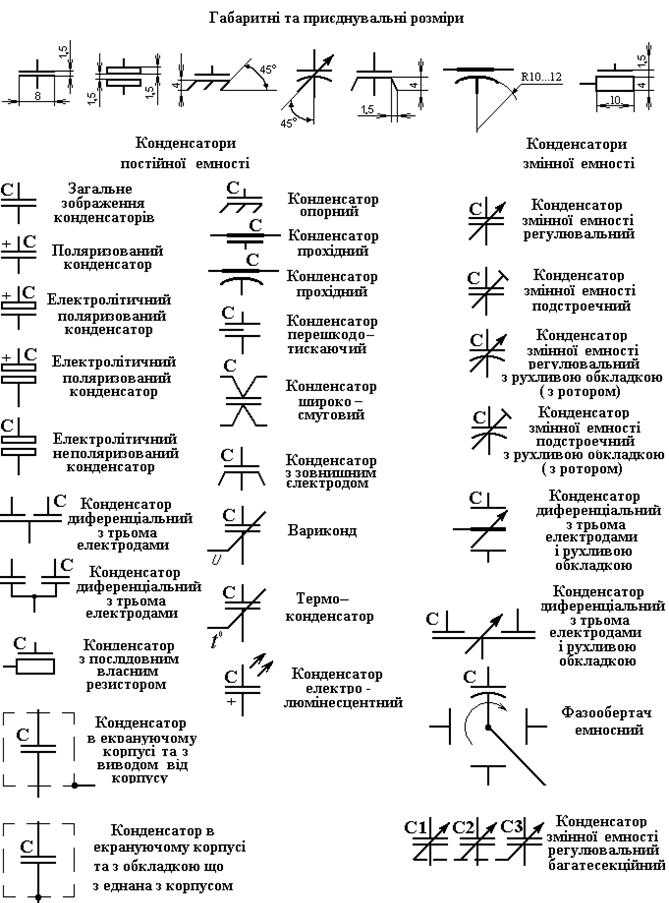

На электрических принципиальных схемах конденсатор отображается в виде двух параллельных линий символизирующих его основные части: две обкладки и диэлектрик между ними. Возле обозначения конденсатора обычно указывают его номинальную емкость, а иногда его номинальное напряжение.

Номинальное напряжение – значение напряжения указанное на корпусе конденсатора, при котором гарантируется нормальная работа в течение всего срока службы конденсатора. Если напряжение в цепи будет превышать номинальное напряжение конденсатора, то он быстро выйдет из строя, может даже взорваться. Рекомендуется ставить конденсаторы с запасом по напряжению, например: в цепи напряжение 9 вольт – нужно ставить конденсатор с номинальным напряжением 16 вольт или больше.

Электролитические конденсаторы

Для работы в диапазоне звуковых частот, а так же для фильтрации выпрямленных напряжений питания, необходимы конденсаторы большой емкости. Называются такие конденсаторы – электролитическими. В отличие от других типов электролитические конденсаторы полярны, это значит, что их можно включать только в цепи постоянного или пульсирующего напряжения и только в той полярности, которая указана на корпусе конденсатора. Не выполнение этого условия приводит к выходу конденсатора из строя, что часто сопровождается взрывом.

Температурный коэффициент емкости конденсатора (ТКЕ)

ТКЕ показывает относительное изменение емкости при изменении температуры на один градус. ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения на корпусе.

Маркировка конденсаторов

Емкость от 0 до 9999 пФ может быть указана без обозначения единицы измерения:

22 = 22p = 22П = 22пФ

Если емкость меньше 10пФ, то обозначение может быть таким:

1R5 = 1П5 = 1,5пФ

Так же конденсаторы маркируют в нанофарадах (нФ) , 1 нанофарад равен 1000пФ и микрофарадах (мкФ) :

10n = 10Н = 10нФ = 0,01мкФ = 10000пФ

Н18 = 0,18нФ = 180пФ

1n0 = 1Н0 = 1нФ = 1000пФ

330Н = 330n = М33 = m33 = 330нФ = 0,33мкФ = 330000пФ

100Н = 100n = М10 = m10 = 100нФ = 0,1мкФ = 100000пФ

1Н5 = 1n5 = 1,5нФ = 1500пФ

4n7 = 4Н7 = 0,0047мкФ = 4700пФ

6М8 = 6,8мкФ

Цифровая маркировка конденсаторов

Если код трехзначный, то первые две цифры обозначают значение, третья – количество нулей, результат в пикофарадах.

Например: код 104, к первым двум цифрам приписываем четыре нуля, получаем 100000пФ = 100нФ = 0,1мкФ.

Если код четырехзначный, то первые три цифры обозначают значение, четвертая – количество нулей, результат тоже в пикофарадах.

4722 = 47200пФ = 47,2нФ

Параллельное соединение конденсаторов

Емкость конденсаторов при параллельном соединении складывается.

Последовательное соединение конденсаторов

Общая емкость конденсаторов при последовательном соединении рассчитывается по формуле:

Если последовательно соединены два конденсатора:

Если последовательно соединены два одинаковых конденсатора, то общая емкость равна половине емкости одного из них.

Всем привет!

Предлагаю вашему вниманию таблицу

маркировок и расшифровки керамических конденсаторов .

Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать эти коды, можно узнать их ёмкость. Для чего это нужно — всем понятно.

Итак,

расшифровывать коды нужно так:

Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.

Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.

Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10 — 6х о С). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается «Н»).

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.

Например код 4753=475000пф=475нф=0.475мкф

Код		Ёмкость
		Пикофарад (пФ, pF)	Нанофарад (нФ, nF)	Микрофорад (мкФ, µF)
109		1.0	0.001
159		1.5	0.0015
229		2.2	0.0022
339		3.3	0.0033
479		4.7	0.0047
689		6. 8	0.0068
100		10	0.01
150		15	0.015
220		22	0.022
330		33	0.033
470		47	0.047
680		68	0.068
101		100	0.1
151		150	0.15
221		220	0.22
331		330	0. 33
471		470	0.47
681		680	0.68
102		1000	1.0	0.001
152		1500	1.5	0.0015
222		2200	2.2	0.0022
332		3300	3.3	0.0033
472		4700	4.7	0.0047
682		6800	6.8	0.0068
103		10000	10	0. 01
153		15000	15	0.015
223		22000	22	0.022
333		33000	33	0.033
473		47000	47	0.047
683		68000	68	0.068
104		100000	100	0.1
154		150000	150	0.15
224		220000	220	0.22
334		330000	330	0. 33
474		470000	470	0.47
684		680000	680	0.68
105	1000000		1000	1.0
1622	16200		16.2	0.0162
Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей. Зачем нужна маркировка Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее: собственно, емкость – основная характеристика; максимально допустимое значение напряжения; температурный коэффициент емкости; допустимое отклонение емкости от номинального значения; полярность; год выпуска. Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения. Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра. Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов. Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя. Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями. Маркировка отечественных конденсаторов Многие отечественные радиоэлементы отличаются максимально полной маркировкой, при чтении которой можно почерпнуть большинство возможных характеристик элемента. Емкость На первом месте стоит основная характеристика – электрическая емкость. Она имеет буквенно-цифровое обозначение. Для букв применяются следующие символы латинского, греческого или русского алфавита: p или П – пикофарада, 1 pF = 10-3 nF = 10-6 μF = 10-9 mF = 10-12 F; n или Н – нанофарада, 1 nF = 10-3 μF = 10-6 mF = 10-9 F; μ или М – микрофарада, 1 μF = 10-3 mF = 10-6 F; m или И – миллифарада, 1 mF = 10-3 F; F или Ф – фарада. Буква, обозначающая величину, ставится на месте запятой в дробном обозначении. Например: 2n2 = 2.2 нанофарад или 2200 пикофарад; 68n = 68 нанофарад или 0,068 микрофарад; 680n или μ68 = 0.68 микрофарад. Обратите внимание! Обозначение емкости в миллифарадах встречается крайне редко, а такая величина как фарада является очень большой и также не имеет особого распространения. Допустимое отклонение Значения ёмкостей, указанные на корпусе, не всегда соответствует реальному значению. Это отклонение характеризует точность изготовления детали и определения его номинала. Величина разброса параметров может быть от тысячных долей процента у прецизионных деталей до десятков процентов у электролитических конденсаторов, предназначенных для фильтрации пульсаций в цепях питания, где точные цифры не имеют особого значения. Величина допустимого отклонения обозначается буквами латинского алфавита или русскими буквами у радиодеталей старых годов выпуска. Температурный коэффициент емкости Маркировка ТКЕ довольно сложна, а поскольку данная величина критична в основном для малогабаритных элементов времязадающих цепей, то возможна как цветная кодировка, так и использование буквенных обозначений или комбинации обоих типов. Таблица возможных вариантов значений встречается в любом справочнике по отечественным радиокомпонентам. Многие керамические конденсаторы, как и плёночные, имеют определенные нюансы в маркировке ТКЕ. Данные случаи оговариваются ГОСТами на соответствующие элементы. Номинальное напряжение Напряжение, при котором сохраняется работоспособность элемента с сохранением характеристик в заданных пределах, называется номинальным. Обычно обозначается верхний порог номинального напряжения, превышать который запрещается ввиду возможного выхода элемента из строя. В зависимости от габаритов, возможны варианты как цифрового, так и буквенного обозначения номинального напряжения. Если позволяют габариты корпуса, то напряжение до 800 В обозначается в единицах вольт с символом V (или В для старых конденсаторов) или без него. Более высокие значения наносятся на корпус в виде единиц киловольт с обозначением символами kV или кВ. Малогабаритные конденсаторы имеют кодированное буквенное обозначение напряжения, для чего используются буквы латинского алфавита, каждая из которых соответствует определенной величине напряжения. Год и месяц выпуска Дата производства также имеет буквенное обозначение. Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрой, соответственно, от 1 до 9, октябрю соответствует 0, ноябрю буква N, декабрю – D. Обратите внимание! Кодированное обозначение года выпуска одинаково с другими радиоэлементами. Расположение маркировки на корпусе Маркировка керамических конденсаторов в первой строке на корпусе имеет значение емкости. В той же строке без каких-либо разделительных знаков или, если не позволяют габариты, под обозначением емкости наносится значение допуска. Подобным же методом наносится маркировка пленочных конденсаторов. Дальнейшее расположение элементов регламентируется ГОСТ или ТУ на каждый конкретный тип элементов. Цветовая маркировка отечественных радиоэлементов С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос. Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В. Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ. Маркировка конденсаторов импортного производства Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей. Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF. Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем. Цветовая маркировка импортных конденсаторов Цветовое обозначение конденсаторов строится по тому же принципу, что и у резисторов. Первые две полосы означают емкость в пикофарадах, третья полоса – количество нулей, четвертая – допустимое отклонение, пятая – номинальное напряжение. Полос может быть и меньше, если нет необходимости в обозначении напряжения или допуска. Первая полоса делается шире или у одного из выводов. Синие цвета отсутствуют. Вместо них используются голубые полосы. Обратите внимание! Две соседние полосы одинакового цвета могут не иметь между собой промежутка, сливаясь в широкую полосу. Маркировка SMD компонентов SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение. Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе. Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве. Видео Конденсатор встречается в наборах Мастер Кит (да и вообще в электронных устройствах) почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы. Принцип работы конденсатора В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Чем больше отношение площади пластин к толщине диэлектрика – тем выше ёмкость конденсатора. Чтобы избежать физического увеличения размеров конденсатора до огромных размеров, конденсаторы изготавливают многослойными: например, сворачивают ленты пластин и диэлектриков в рулон. Так как любой конденсатор имеет диэлектрик, то он не способен проводить постоянный ток, но он может сохранять электрический заряд, приложенный к его обкладкам, и в нужный момент отдавать его. Это важное свойство Давайте договоримся: радиодеталь мы называем конденсатором, а его физическую величину – ёмкостью. То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона». Электрическая ёмкость конденсатора – это главный его параметр Чем больше ёмкость конденсатора, тем больший заряд он может сохранить. Электрическая ёмкость конденсатора измеряется в Фарадах, обозначается F. 1 Фарад — очень большая ёмкость (земной шар имеет ёмкость менее 1Ф), поэтому для обозначения ёмкости в радиолюбительской практике используются следующие основные размерные величины — префиксы: µ (микро), n (нано) и p (пико): 1 микроФарад — 10-6 (одна миллионная часть), т.е. 1000000µF = 1F 1 наноФарад — 10-9 (одна миллиардная часть), т.е. 1000nF = 1µF p (пико) — 10-12 (одна триллионная часть), т.е. 1000pF = 1nF Как и Ом, Фарад – это фамилия физика. Поэтому, как культурные люди, пишем прописную букву «Ф»: 10 пФ, 33 нФ, 470 мкФ. Номинальное напряжение конденсатора Расстояние между пластинами конденсатора (особенно конденсатора большой ёмкости) очень мало, и достигает единиц микрометра. Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма. Как правило, в радиолюбительских конструкциях для начинающих не используется напряжение питания выше 12В, а современные конденсаторы чаще всего имеют номинальное напряжение 16В и выше. Но помнить о номинальном напряжении конденсатора очень важно. Типы конденсаторов О разнообразных конденсаторах можно написать много томов. Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические). Неполярные конденсаторы Неполярные конденсаторы (в зависимости от типа диэлектрика подразделяются на бумажные, керамические, слюдяные…) могут устанавливаться в схему как угодно – в этом они похожи на резисторы. Как правило, неполярные конденсаторы имеют относительно небольшую ёмкость: до 1 мкФ. Маркировка неполярных конденсаторов На корпус конденсатора нанесён код из трёх цифр. Первые две цифры определяют значение ёмкости в пикофарадах (пФ), а третья – количество нулей. Так, на изображённом ниже рисунке на конденсатор нанесён код 103. Определим его ёмкость: 10 пФ + (3 нуля) = 10000 пФ = 10 нФ = 0,01 мкФ. Конденсаторы ёмкостью до 10 пФ маркируются по-особенному: символ «R» в их кодировке обозначает запятую. Теперь Вы можете определить ёмкость любого конденсатора. Приведённая ниже табличка поможет Вам проверить себя. Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Например, вместо конденсатора 15 нФ набор может комплектоваться конденсатором 10 нФ или 22 нФ, и это не отразится на работе готовой конструкции. Керамические конденсаторы не имеют полярности и могут устанавливаться в любом положении выводов. Некоторые мультиметры (кроме самых бюджетных) имеют функцию измерения ёмкости конденсаторов, и Вы можете воспользоваться этим способом. Полярные (электролитические) конденсаторы Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика. Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны. На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате. Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с бОльшим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции. Внешний вид электролитического конденсатора (правильно установленный на плату конденсатор) Выбор редакции Признание бюллетеней голосования на осс нелегитимными Бюллетени признаны недействительными какие отметки делаются Энциклопедия судебной практики. Подсчет голосов при голосовании, осуществляемом бюллетенями для голосования (Ст. 61 Федерального закона… Документы Национальный план противодействия коррупции утвержден О Национальном плане противодействия коррупции на 2016-2017 годыУКАЗ ПРЕЗИДЕНТА РОССИЙСКОЙ ФЕДЕРАЦИИ О Национальном плане… Тестирование и недостатки RedLight — это небольшая программа от создателей нашумевшего , которая поможет владельцам смартфонов воспользоваться хоть каким-то . Каждый… Как надо есть в майнкрафте Процесс поглощения пищи в игре очень прост. Нужно разместить еду на панели быстрого доступа, выбрать ее и нажать на правую кнопку мыши,… Thief – системные требования, обзор, описание 28 февраля 2014 года Лицензия Патентованное ПО Жанр Стелс-экшен Возрастнойрейтинг ESRB-T — Teen» PEGI-«16+» Создатели. .. Эврика прохождение. Прохождение. Эврика логические задачи для Андроид На этот раз мы подготовили ответы на игру Эврика — для телефонов и планшетов с операционной системой андроид, а также iphone и ipad… Побег: Мир головоломок прохождение всех уровней Недавно вышла новая игра. Она никак не относится к теме 4 фотки 1 слово, но она уж очень интересная и я не мог пройти мимо нее, поэтому я… Подземелье замка Ла Валетт Представляем вашему вниманию прохождение игры . Как обычно в продолжение легендарной игры необходимо быть внимательным со своим выбором,… Подробное прохождение основных и побочных квестов первой главы Гнусное предложение ведьмак 2 прохождение Спасая Лютика и Золтана от виселицы, мы знакомимся с комендантом города. Он приглашаетнас к себе. Ответить на предложение отказом… Новое Секреты прохождения игры вк, одноклассниках, мой мир и фейсбук Магические символы притягивающие деньги и удачу в делах Магические знаки для привлечения денег и удачи Факторы здоровья человека Понятие благоприятные и неблагоприятные факторы внешней среды Фэн-шуй благоприятные и неблагоприятные факторы К чему снится медведь — толкование сна К чему снится нападение или ловля крокодилов Сонник крокодил откусывает руку Руны магии Ингуз перевернутая значение К чему снится ящерица женщине К чему снится ящерица во рту Популярное К чему снится бабочка большая красивая Сонник большая бабочка Правильное кормление коров и крс Можно давать стельной корове картошку с комбикормом Скины для майнкрафт 1. 2. Скачать лучшее скины для майнкрафт по никам. В чем преимущества нашей коллекции скинов Алиса, Яндекс помощник для Windows, привет Алиса, как дела Хочу влюбиться: что делать и как приблизить эту мечту Чтобы союз получился прочным Что имеем не храним, потерявши плачем Что имею не храню а потерявши плачу Полезные свойства вяза гладкого Уникальные кадры: от зачатия до рождения Медицинские фотографии леннарта нильсона Домовой воробей описание питание отличие от полевого воробья Земноводные строение. Класс земноводные. Дыхательная система земноводных

ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы (взамен ГОСТ 2.728-68, ГОСТ 2.729-68 в части п. 12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы)

ГОСТ 2.728-74

УДК 744:621.3:003.62:006.354

Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Резисторы, конденсаторы

Unified system for design documentation. Graphical symbols in diagrams.

Resistors, capacitors

Постановлением Государственного комитета стандартов

Совета Министров СССР от 26 марта 1974 г. № 692 дата введения установлена

01.07.75

Взамен ГОСТ 2.728-68, ГОСТ 2.729-68 в части п. 12 и ГОСТ 2.747-68 в части подпунктов 24, 25 таблицы

ИЗДАНИЕ (май 2002 г.) с Изменениями № 1, 2, утвержденными в августе 1980г., июле 1991г. (ИУС № 11-80, 10-91)

1. Настоящий стандарт устанавливает условные графические обозначения (обозначения) резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.

Стандарт полностью соответствует СТ СЭВ 863-78 и СТ СЭВ 864-78.

2. Обозначения резисторов общего применения приведены в табл. 1.

Таблица 1

Наименование	Обозначение
1. Резистор постоянный Примечание. Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна:
0,05 В
0,125 В
0,25 В
0,5 В
1 В
2 В
5 В
2. Резистор постоянный с дополнительными отводами:
а) одним симметричным
б) одним несимметричным
в) с двумя
Примечание. Если резистор имеет более двух дополнительных отводов, то допускается длинную сторону обозначения увеличивать, например, резистор с шестью дополнительными отводами
3. Шунт измерительный
Примечание. Линии, изображенные на продолжении коротких сторон прямоугольника, обозначают выводы для включения в измерительную цепь
4. Резистор переменный
Примечания: 1. Стрелка обозначает подвижный контакт 2. Неиспользуемый вывод допускается не изображать
3. Для переменного резистора в реостатном включении допускается использовать следующие обозначения:
а) общее обозначение
б) с нелинейным регулированием
5. Резистор переменный с дополнительными отводами
6. Резистор переменный с несколькими подвижными контактами, например, с двумя:
а) механически не связанными
б) механически связанными
7. Резистор переменный сдвоенный
Примечание к пп. 4-7. Если необходимо уточнить характер регулирования, то следует применять обозначения регулирования по ГОСТ 2.721-74; например, резистор переменный:
а) с плавным регулированием
б) со ступенчатым регулированием
Для указания разомкнутой позиции используют обозначение, например, резистор с разомкнутой позицией и ступенчатым регулированием
в) с логарифмической характеристикой регулирования
г) с обратно логарифмической (экспоненциальной) характеристикой регулирования
д) регулируемый с помощью электродвигателя
8. Резистор переменный с замыкающим контактом, изображенный:
а) совмещенно
б) разнесенно Примечания: 1. Точка указывает положение подвижного контакта резистора, в котором происходит срабатывание замыкающего контакта. При этом замыкание происходит при движении от точки, а размыкание — при движении к точке.
2. При разнесенном способе замыкающий контакт следует изображать 3. Точку в обозначениях допускается не зачернять
9. Резистор подстроечный
Примечания: 1. Неиспользуемый вывод допускается не изображать
2. Для подстроечного резистора в реостатном включении допускается использовать следующее обозначение
10. Резистор переменный с подстройкой
Примечание. Приведенному обозначению соответствует следующая эквивалентная схема:
11. Тензорезистор:
а) линейный
б) нелинейный
12. Элемент нагревательный
13. Терморезистор:
а) прямого подогрева с положительным температурным коэффициентом
с отрицательным температурным коэффициентом
б) косвенного подогрева
14. Bapистор

(Измененная редакция, Изм. № 1, 2).

3. Обозначения функциональных потенциометров, предназначенных для генерирования нелинейных непериодических функций, приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Потенциометр функциональный однообмоточный (например, с профилированным каркасом)
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, потенциометр для генерирования квадратичной зависимости
2. Потенциометр функциональный однообмоточный с несколькими дополнительными отводами, например, с тремя
Примечания: 1. Линии, изображающие дополнительные отводы, должны делить длинную сторону обозначения на отрезки, приблизительно пропорциональные линейным (или угловым) размерам соответствующих участков потенциометра 2. Линия, изображающая подвижный контакт, должна занимать промежуточное положение относительно линий дополнительных отводов 3. Потенциометр функциональный многообмоточный, например, двухобмоточный, изображенный:
а) совмещенно
б) разнесенно
Примечание. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образом, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками
4. Потенциометр функциональный многообмоточный, например, трехобмоточный с двумя дополнительными отводами от каждой обмотки, изображенный:
а) совмещенно
б) разнесенно
Примечание к пп. 3 и 4. При разнесенном изображении применяют следующие условности: а) подвижный контакт следует показывать на обозначении каждой обмотки потенциометра; б) линии механической связи между обозначениями подвижных контактов не изображают; в) линию электрической связи, изображающую цепь подвижного контакта, допускается изображать только на одной из обмоток, например, двухобмоточный потенциометр с последовательно соединенными обмотками

Примечание. Обозначения, установленные в табл. 2, следует применять для потенциометров, у которых подвижный контакт перемещается между двумя фиксированными (начальным и конечным) положениями. При этом конструктивное исполнение потенциометра может быть любым: линейным, кольцевым или спиральным (многооборотные потенциометры).

4. Обозначения функциональных кольцевых замкнутых потенциометров, предназначенных для циклического генерирования нелинейных функций, приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Потенциометр функциональный кольцевой замкнутый однообмоточный (например, с профилированным каркасом) с одним подвижным контактом и двумя отводами
Примечание. Около изображения подвижного контакта допускается записывать аналитическое выражение для генерируемой функции, например, синусный потенциометр
2. Потенциометр функциональный кольцевой замкнутый однообмоточный с несколькими подвижными контактами, например, с тремя:
а) механически не связанными
б) механически связанными
3. Потенциометр функциональный кольцевой замкнутый однообмоточный с изолированным участком
Примечание. На изолированном участке электрический контакт между обмоткой и подвижным контактом отсутствует
4. Потенциометр функциональный кольцевой замкнутый однообмоточный с короткозамкнутым участком
Примечания. 1. На короткозамкнутом участке потенциометра сопротивление равно нулю. 2. Кольцевой сектор, соответствующий короткозамкнутому участку, допускается не зачернять
5. Потенциометр функциональный кольцевой замкнутый многообмоточный, например, двухобмоточный с двумя отводами от каждой обмотки, изображенный:
а) совмещенно
б) разнесенно
Примечания: 1. Предполагается, что многообмоточный функциональный потенциометр конструктивно выполнен таким образам, что все обмотки находятся на общем каркасе, а подвижный контакт электрически контактирует одновременно со всеми обмотками. 2. При разнесенном изображении действуют условности, установленные в примечании к п.п. 3 и 4 табл. 2

Примечание. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изолированных или короткозамкнутых участков) должны быть приблизительно равны соответствующим угловым размерам в конструкции потенциометров.

5. Обозначения конденсаторов приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Конденсатор постоянной емкости
Примечание. Для указания поляризованного конденсатора используют обозначение
1а. Конденсатор постоянной емкости с обозначенным внешним электродом
2. Конденсатор электролитический:
а) поляризованный
б) неполяризованный.
Примечание. Знак «+» допускается опускать, если это не приведет к неправильному пониманию схемы
3. Конденсатор постоянной емкости с тремя выводами (двухсекционный), изображенный:
а) совмещенно
б) разнесенно
4. Конденсатор проходной
Примечание. Дуга обозначает наружную обкладку конденсатора (корпус) Допускается использовать обозначение
5. Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора
6. Конденсатор с последовательным собственным резистором
7. Конденсатор в экранирующем корпусе:
а) с одной обкладкой, соединенной с корпусом
б) с выводом от корпуса
8. Конденсатор переменной емкости
9. Конденсатор переменной емкости многосекционный, например, трехсекционный
10. Конденсатор подстроечный
11. Конденсатор дифференциальный
11а. Конденсатор переменной емкости двухстаторный (в каждом положении подвижного электрода С=С)
Примечание к пп. 8 — 11а. Если необходимо указать подвижную обкладку (ротор), то ее следует изображать в виде дуги, например
12. Вариконд
13. Фазовращатель емкостный
14. Конденсатор широкополосный
15. Конденсатор помехоподавляющий

(Измененная редакция, Изм. № 1).

6. Условные графические обозначения резисторов и конденсаторов для схем, выполнение которых при помощи печатающих устройств ЭВМ установлено стандартами Единой системы конструкторской документации, приведены в табл. 5.

Таблица 5

Наименование	Обозначение	Отпечатанное обозначение
1. Резистор постоянный, изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи
2. Конденсатор постоянной емкости, изображенный:
а) в горизонтальной цепи
б) в вертикальной цели
3. Конденсатор электролитический поляризованный изображенный:
а) в горизонтальной цепи
б) в вертикальной цепи

Примечание. Линии электрической связи — по ГОСТ 2.721.-74.

(Измененная редакция, Изм. № 2).

7. Размеры условных графических обозначений приведены в табл. 6.

Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.

Таблица 6

Наименование	Обозначение
1. Резистор постоянный
2. Резистор постоянный с дополнительными отводами:
а) одним
б) с двумя
3. Резистор переменный
4. Резистор переменный с двумя подвижными контактами
5. Резистор подстроечный
6. Потенциометр функциональный
7. Потенциометр функциональный кольцевой замкнутый:
а) однообмоточный
б) многообмоточный, например, двухобмоточный
8. Потенциометр функциональный кольцевой замкнутый с изолированным участком
9. Конденсатор постоянной емкости
10. Конденсатор электролитический
11. Конденсатор опорный
12. Конденсатор переменной емкости
13. Конденсатор проходной

Маркировка постоянного конденсатора. Обозначение конденсаторов на схемах

Наряду с наиболее распространенными радиодеталями, резисторами конденсаторы по праву занимают второе место по использованию в электрических цепях и схемах. Основными характеристиками конденсатора являются номинальная емкость и номинальное напряжение. Чаще всего в схемах радиоэлектроники применяют конденсаторы постоянной емкости, значительно реже — переменные и подстроечные.

Номинальное напряжение конденсаторов на схемах обычно не указывают, хотя оно иногда встречается в отдельных случаях, например, в высоковольтных цепях питающего рентгеновского аппарата номинальное напряжение часто пишут с обозначением номинальная емкость. Для оксида их еще называют электролитическими конденсаторами, также очень часто указывается номинальное напряжение.

Большинство оксидных конденсаторов полярные, поэтому их можно подключать к электрической цепи только с соблюдением полярности. Чтобы представить это на диаграмме, положительный символ крышки имеет знак «+».

Для развязки силовых цепей в высокочастотных цепях по переменному току применяют проходные конденсаторы … Имеют три вывода: два — с одной пластины («вход» и «выход»), а третий — с другой , внешний, который подключен к экрану. Эта конструктивная особенность отражает условное графическое обозначение такого конденсатора. Внешнее покрытие рисуется короткой дугой, а также одним-двумя прямыми отрезками с отводами от середины. С той же задачей, что и ввод, используются эталонные конденсаторы. Пластина, соединенная с корпусом, выделяется в обозначении такого конденсатора тремя косыми черточками, говорящими о «».

Обозначение конденсаторов переменной емкости (КПЕ) на схемах

КПЭ предназначены для оперативной наладки и состоят из статора и ротора. Такие конденсаторы широко используются, например, для подстройки частоты радиовещательных и телевизионных приемников. КПЭ допускают многократную регулировку мощности в заданных пределах. Это их свойство отображается на схемах регулировочным знаком — косой стрелкой, пересекающей базовый символ под углом 45°, а рядом с ней обычно пишут минимальную и максимальную мощность). Если требуется обозначить ротор КПЕ, поступают так же, как и в случае с прямоточным конденсатором

Для одновременного изменения емкости в нескольких цепях применяют блоки, из двух, син и более КПЕ. Принадлежность КПЕ к блоку указывается на схемах штриховой линией механической связи. При отображении блока КПЭ в разных частях схемы механическая связь не изображается, ограничиваясь лишь соответствующей нумерацией участков.

Конденсаторы саморегулирующиеся (другое название нелинейные) обладают свойством изменять номинальную емкость под воздействием внешних условий. В электронных самоделках и конструкциях часто используют вариконды … Их уровень емкости меняется в зависимости от приложенного к обкладкам напряжения. Вариконд буквенный код — ТС , на схемах обозначаются латинской буквой У

Аналогично обозначают тепловые конденсаторы . Буквенный код конденсаторов этого типа СК и на схемах обозначается символом t°

Керамические конденсаторы SMD из-за малых габаритов иногда маркируются кодом, состоящим из одного или двух знаков и цифры. Первый символ, если он есть, — это код производителя (например, K для Kemet и т. д.), второй символ — мантисса, а цифра — показатель степени (множитель) емкости в пФ. 2 ПФ) фирмы Kemet.

Конденсаторы изготавливаются с диэлектриками различных марок: НП0, Х7Р, З5У и У5В…. Диэлектрик NP0 (COG) имеет низкую диэлектрическую проницаемость, но хорошую температурную стабильность (ТКЕ близок к нулю). Большие конденсаторы SMD, изготовленные из этого диэлектрика, являются самыми дорогими. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую термическую стабильность. Диэлектрики З5У и Ж5В имеют очень высокую диэлектрическую проницаемость, что позволяет изготавливать конденсаторы с большой величиной емкости, но со значительным разбросом параметров. Конденсаторы поверхностного монтажа с диэлектриками Х7Р и З5У применяются в схемах общего назначения.

Конденсаторы общекерамические на

высокопроницаемом диэлектрическом основании

по EIA тремя знаками, первые два из которых

обозначают нижний и верхний пределы диапазона рабочих температур, а

третий — допустимое изменение емкости в этом диапазоне.

Расшифровка условных обозначений приведена в

Z5U — конденсатор с точностью

22, -56% в диапазоне температур от +10 до +85°С. X7R — конденсатор с точностью ±15% в диапазон

температура от -55 до +125°С.

Маркировка электролитических конденсаторов SMD.

Электролитические конденсаторы SMD часто имеют маркировку с указанием их емкости и рабочего напряжения, например 10 6В — 10 мкФ 6В. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) обозначают емкость в пФ.

Срез или полоса указывают на положительное отведение. 96пФ = 4,7мФ

Приведенные ниже принципы кодовой маркировки используют такие известные фирмы, как PANASONIC, HITACHI и др. Существует три основных метода кодирования.

Код содержит два или три символа (буквы или цифры), обозначающие рабочее напряжение и номинальную мощность. Причем буквы обозначают напряжение и емкость, а цифра – множитель. В случае двузначного обозначения код рабочего напряжения не указывается.

Вместе с резисторами 9Конденсаторы 0092 являются наиболее широко используемыми компонентами электрических цепей. Основными характеристиками конденсатора являются номинальная емкость и номинальное напряжение. Чаще всего в схемах применяют конденсаторы постоянной емкости, значительно реже — переменные и подстроечные. Отдельную группу составляют конденсаторы, изменяющие свою емкость под воздействием внешних факторов.

Общие графические обозначения конденсаторов постоянной емкости даны на рис. 3.1 и определяются соответствующим ГОСТом.
Номинальное напряжение конденсаторов (кроме так называемых оксидных) на схемах обычно не указывают. Лишь в отдельных случаях, например, в схемах электрических высоковольтных рядом с обозначением номинальной мощности можно указывать и номинальное напряжение (см. рис. 3.1, С4 ). Для оксидных конденсаторов (старое название — электролитические) и особенно на принципиальных схемах бытовых электронных устройств это уже давно стало почти обязательным ( рис. 3.2 ).

Подавляющее большинство оксидных конденсаторов полярные, поэтому включать их в электрическую цепь можно только с соблюдением полярности. Чтобы показать это на схеме, у условного обозначения положительной пластины такого конденсатора ставится знак «+», обозначение С1 на рис. 3.2 — общее обозначение поляризованного конденсатора. Иногда используется другое изображение пластин конденсатора (см. рис. 3.2 , С2 и С3).

В технологических целях или при необходимости уменьшения габаритов в некоторых случаях в одном корпусе размещают два конденсатора, но делают только три вывода (один из них общий). Условное графическое обозначение

Для развязки цепей питания высокочастотных приборов переменного тока используются так называемые проходные конденсаторы . Имеют также три вывода: два — от одной крышки («вход» и «выход») , а третий (обычно в виде винта) — от другого, внешнего, который соединен с экраном или завернут в шасси. Эта конструктивная особенность отражена условным графическим обозначением такого конденсатора ( рис. 3.3 , С1). Внешнее покрытие обозначают короткой дугой, а также одним (С2) или двумя (СЗ) прямолинейными отрезками с выводами от середины. Условное графическое обозначение условным обозначением СЗ используется при изображении проходного конденсатора в экранной стене. Для той же цели, что и сквозная, используются эталонные конденсаторы. Крышка, соединенная с корпусом (шасси), выделяется в обозначении такого конденсатора тремя косыми чертами, символизирующими «землю» (см. рис. 3.3 , С4).

Конденсаторы переменной емкости (КПЕ) предназначены для оперативной регулировки и обычно состоят из статора и ротора. Такие конденсаторы широко применялись, например, для изменения частоты настройки радиовещательных приемников. Как следует из названия, их можно регулировать несколько раз в определенных пределах. Это свойство изображают на схемах нормативным знаком — косой стрелкой, пересекающей базовый символ под углом 45°, а возле нее часто указывают минимальную и максимальную емкость конденсатора (рис. 3.4). При необходимости обозначить ротор КПЕ поступают так же, как и в случае проходного конденсатора (см. рис. 3.4, С2).
Для одновременного изменения емкости в нескольких цепях (например, в колебательных цепях) применяют блоки, состоящие из двух, трех и более КПЕ. Принадлежность КПЕ к одному блоку показывается на схемах штриховой линией механического звена, соединяющего знаки регулирования, и нумерацией секций (через точку в условном обозначении, рис. 3.5 ). При изображении блока КПЭ в разных частях схемы далеко друг от друга механическую связь не изображают, ограничиваясь лишь соответствующей нумерацией участков (см. 9).0092 рис. 3,5 , С2.1, С2.2, С2.3).

Разновидность КПЕ — подстроечные конденсаторы . Конструктивно они выполнены таким образом, что их емкость можно изменить только с помощью инструмента (чаще всего отвертки). В условном графическом обозначении это показано знаком контроля обрезки — косой чертой с чертой на конце ( рис. 3.6 ). Ротор подстроечного конденсатора обозначают при необходимости дугой (см. рис. 3.6 , СЗ, С4).

Конденсаторы саморегулирующиеся (или нелинейные) обладают способностью изменять емкость под воздействием внешних факторов. В электронных устройствах часто используются вариконды (от английских слов vari (able) — переменный и cond (enser) — другое название конденсатора). Их емкость зависит от напряжения, подаваемого на пластины. Буквенный код варикондов — CU (U — общепринятый символ напряжения, см. табл. 1.1), UGO в данном случае — базовый символ конденсатора, перечеркнутый знаком нелинейной саморегуляции с латинской буквой U (рис. 3.7, конденсатор CU1).
Аналогично построено УГО термоконденсаторов. Буквенный код конденсатора этого типа — СК (9).0092 рис. 3.7 , конденсатор СК2). Температура среды обозначается символом tº

Руководство по диэлектрикам для керамических конденсаторов и другим типам | Zach Peterson

Конденсаторы составляют важную часть большинства электронных схем. Но что они на самом деле делают и что заставляет их функционировать как таковые? Это пассивные устройства, которые накапливают электрическую потенциальную энергию в виде напряжения между двумя заряженными проводниками, разделенными изолирующим диэлектриком. Изолирующий диэлектрический материал ограничивает постоянный ток и позволяет переменному току индуцировать ток смещения через две пластины, опосредованный поляризацией в присутствии приложенного напряжения. Эти компоненты находят свое применение во всем: от сетей аналоговых фильтров до источников питания и высокоскоростных цифровых компонентов.

Что помогает конденсаторам выполнять функции, для которых они предназначены? Сила электрического поля в диэлектрике конденсатора определяет, как через устройство возникает ток смещения, поэтому мы можем классифицировать конденсаторы на основе их изолирующего диэлектрика. В этой статье мы обсуждаем классификацию конденсаторных диэлектриков, включая раздел, посвященный керамическим конденсаторным диэлектрикам.

Существует несколько типов конденсаторных диэлектриков, каждый из которых поставляется в различных размерах. Некоторые материалы обычно имеют гораздо более высокую диэлектрическую проницаемость, чем другие, и можно считать, что они имеют более высокую «плотность емкости», что означает, что они обеспечивают более высокую емкость в меньших корпусах. Разработчики, заглянувшие внутрь блока питания, вероятно, видели большие радиальные конденсаторные блоки, стоящие на плате вертикально; это электролитические конденсаторы, и они требуют упаковки такого размера, чтобы обеспечить такие высокие значения емкости.

Другие диэлектрики для конденсаторов имеют другие преимущества, помимо обеспечения высокой плотности емкости. Они могут иметь очень высокое номинальное напряжение пробоя, они могут быть очень полезны для переменного тока, поскольку не требуют определенной полярности, или они могут иметь очень низкий температурный коэффициент, что делает их лучшим вариантом для прецизионных приложений. Это одна из причин, по которой в спецификациях и примечаниях к приложениям рекомендуется выбирать конденсаторы на основе их диэлектрического материала, а не на основе фактического значения емкости. В этих приложениях емкость конденсатора может иметь меньшее значение, чем конкретные преимущества самого диэлектрического материала конденсатора. Имейте это в виду, когда видите рекомендации по конденсаторам в спецификациях или примечаниях по применению.

Типы диэлектриков конденсаторов

Керамика

На емкость диэлектриков керамических конденсаторов влияют температура и приложенное напряжение. Они также имеют более низкие значения постоянного тока утечки и более низкое эквивалентное последовательное сопротивление (ESR). Керамические конденсаторы, как правило, неполярны и, следовательно, могут иметь любую ориентацию в топологии печатной платы; это одна из причин, по которой их предпочитают в высокочастотных сетях переменного тока и силовых установках. Однако их низкое ESR может допускать сильные переходные процессы в энергосистемах, чего можно было бы избежать с помощью конденсатора с регулируемым ESR.

Керамические конденсаторы изготавливаются путем покрытия двух сторон небольшого керамического диска металлической пленкой (например, серебряной) и последующего укладки их вместе в упаковке конденсатора. Для достижения очень низкой емкости можно использовать один керамический диск диаметром 3–6 мм. Диэлектрическая проницаемость (Dk) диэлектриков керамических конденсаторов очень высока, поэтому относительно высокая емкость может быть получена в небольшом корпусе.

Электролитические (т. е. танталовые, алюминиевые и т. д.) или оксидные диэлектрики

Эти конденсаторы используются в цепях, где требуется очень высокая емкость. Здесь полужидкий раствор электролита в виде желе или пасты используется вместо очень тонкого слоя металлической пленки, который служит катодом. Они более стабильны с точки зрения емкости (например, более жесткие допуски и колебания температуры) и более стабильны при высоком напряжении. У них более высокое ESR, чем у керамических конденсаторов, и они неполяризованы.

Пластиковая пленка

Эти конденсаторные диэлектрики обычно имеют более низкое значение Dk и, следовательно, гораздо больший размер, но они очень полезны в высокочастотных цепях. Пленочные конденсаторы являются наиболее доступным типом конденсаторов, включая относительно большое семейство конденсаторов с различными диэлектрическими характеристиками. Следовательно, для этих конденсаторов может быть широкий диапазон спецификаций материалов.

Подложки для печатных плат

С технической точки зрения печатная плата является большим конденсатором, если она содержит большие смежные плоские слои. Плоскости в печатной плате могут обеспечить около 50 пФ/кв. дюймов емкости с очень низким ESL, поэтому плоские конденсаторы часто являются наиболее эффективной формой конденсатора, которую вы можете использовать для развязки переходных процессов, вызванных корпусом, в PDN высокоскоростной печатной платы.

Диэлектрики керамических конденсаторов и их классификация по прочности

Класс керамического конденсатора зависит от его диэлектрической прочности, которая определяет напряжение пробоя в диэлектрике конденсатора.

• Класс 1: Керамические конденсаторы класса 1 обычно изготавливаются из оксидных материалов с добавками цинка, циркония, ниобия, магния, та, кобальта и стронция. нечувствительны к перепадам температуры. Примером могут служить резонансные цепи, такие как фильтры или согласующие цепи, где продукт должен иметь высокую точность в жестких условиях эксплуатации.
• Класс 2: Эти керамические конденсаторы изготовлены из термочувствительного диэлектрического материала на основе титаната бария. Эти керамические конденсаторы имеют высокую плотность емкости, т. е. можно достичь высокой емкости в малом объеме. Как правило, керамические конденсаторы класса 2 используются для сглаживания, обхода, связи и развязки.
• Класс 3: Эта группа диэлектриков керамических конденсаторов обеспечивает большую емкость по сравнению с керамическими материалами класса 2. Конденсаторы класса 3 считаются устаревшими и больше не стандартизируются IEC. Современные многослойные керамические конденсаторы класса 2 могут иметь более высокую емкость, лучшую стабильность и более высокую точность в более компактном корпусе.

Обратите внимание, что приведенные выше определения стандартизированы в IEC/EN 60384-1 и IEC/EN 60384-8/9/21/22. В EIA есть собственный набор определений для четырех классов диэлектриков керамических конденсаторов. Каждый класс обозначается римской цифрой, поэтому имейте это в виду, если вы видите страницы продуктов, на которых конденсатор определяется как класс 3 по сравнению с классом III; эти обозначения не эквивалентны.

Система кодирования конденсаторов

Для обозначения керамических конденсаторов используется трехзначная буквенно-цифровая система кодирования, которая зависит от класса керамики. Дополнительные кодовые обозначения на корпусе конденсатора могут указывать на номинальное рабочее напряжение, допуски и температурный коэффициент.

Например, керамические конденсаторы класса 2 классифицируются по предельным рабочим температурам и чувствительности емкости к изменениям температуры. Значение чувствительности номинально в пределах верхнего и нижнего температурных пределов и не гарантируется вне этих пределов. Обратите внимание, что эти коды не являются названиями диэлектрических материалов керамических конденсаторов. Керамические соединения могут быть запатентованным названием продукта или названием химического соединения. Вместо этого эти коды используются для сопоставления области применения с требуемым уровнем допуска.
В таблице ниже показаны символы трехзначного кода обозначения керамических конденсаторов класса 2 (X5R, X7R и т. д.).

Низкотемпературный	Высокая температура	Изменение емкости
Х: -55 °С	4: +65 °С	П: 10%
Да: -30°С	5: 85 °С	Р: 15%
Z: +10 °C	6: 105 °С	L: 15 % или 40 % выше °C
	7: 125 °С	С: 22%
	8: 150 °С	Т: +22%/-33%
	9: 200 °С	У: +22%/-56%
		В: +22%/-82%

Как найти конденсаторы с особыми диэлектриками

Если вы ищете конденсаторы с электролитическим, пластиковым или даже полиэфирным диэлектриком, вы можете просто найти их в инструментах библиотеки деталей печатных плат. Такой сервис, как Octopart, может показать множество вариантов с конкретными диэлектриками, размерами корпуса, способами крепления и т. д. При выборе диэлектриков следует учитывать несколько основных моментов:

• Емкость и температурный коэффициент: Обе эти точки следует рассматривать вместе при поиске компонентов на основе диэлектриков.
• Допуски: Это не то же самое, что температурный коэффициент; это отклонение от номинального значения емкости (как и в других пассивах).
• Срок службы: Конденсаторные диэлектрики имеют ограничение по сроку службы, при котором емкость будет медленно уменьшаться со временем и в конечном итоге превысит предел, определяемый допустимым уровнем устройства.
• Паразиты: ESL и ESR важны для высокочастотных приложений, в некоторых силовых приложениях, требующих быстрого переключения, или целостности питания для цифровых систем.
• Размер корпуса: Для конденсаторов с микросхемами и радиальных/аксиальных электролитических элементов корпус большего размера обеспечивает большую емкость. Они могут следовать стандартным обозначениям, таким как коды корпуса SMD для чип-конденсаторов. Меньшие корпуса будут иметь меньшие размеры пэдов и, следовательно, меньший ESL.

Для керамических конденсаторов среди этих основных спецификаций только пункты 1 и 2 стандартизированы на основе 3-значного кода обозначения. Если вы знаете, что конкретный код будет работать в вашем приложении, то вы можете искать по коду. Другие типы конденсаторов не имеют такой же стандартизированной системы наименования, как керамические, поэтому вы можете не найти нужные вам электролиты, если просто начнете поиск по кодовым буквам.

Наконец, для силовых приложений важно напряжение пробоя. Обратите внимание, что диэлектрики конденсаторов характеризуются их диэлектрической прочностью, которая представляет собой напряженность электрического поля, необходимую для разрушения диэлектрика. Напряжение пробоя зависит от конкретного устройства и будет важной характеристикой при проектировании энергосистем. Не забудьте учитывать эту спецификацию при проектировании источника питания и убедитесь, что номинальные характеристики относятся к переменному или постоянному напряжению; это распространенная ошибка, которая может привести к сбою вашей системы!

Независимо от того, являетесь ли вы источником питания или беспроводным устройством, вам необходимо включить конденсаторы, и вам может потребоваться выбрать их на основе диэлектрической проницаемости конденсатора. Когда вы нашли конденсаторы, которые вам нужны в вашей конструкции, используйте инструменты проектирования печатных плат в CircuitMaker, чтобы подготовить свои схемы и разводку печатной платы. Все пользователи CircuitMaker могут создавать схемы, макеты печатных плат и производственную документацию, необходимую для перехода от идеи к производству. Пользователи также имеют доступ к личному рабочему пространству на платформе Altium 365™, где они могут загружать и хранить проектные данные в облаке, а также легко просматривать проекты через веб-браузер на защищенной платформе.

Начните использовать CircuitMaker сегодня и следите за новостями о новом CircuitMaker Pro от Altium.

Видео маркировки конденсаторов. Введение в электронику. Конденсаторы

У меня вопросов по металлопленочным конденсаторам не возникло. Большинство из них имеют напряжение 63 В, а некоторые — и более. И до недавнего времени я работал с устройствами, напряжения которых были ниже этого значения.

630 В, 0,47 мкФ, 10%

Но теперь пришло время разработать импульсные источники питания, и понеслось! Конденсаторов много (выдраны из трупов старых телевизоров), но на какое они напряжение — хрен его знает! Риск спалить не только сам конденсатор, но и всю схему оказался очень большим. Пришлось копать Большую Свалку — Интернет.

Стыдно признаться, но готовой таблицы кодов напряжения для конденсаторов я так и не нашел в интернете. Пришлось составлять его самостоятельно по крупицам скудной информации.

630 В, 22 нФ, 10 %

100 В, 0,1 мкФ, 5 %

В общем, выношу на суд общественности таблицу кодов напряжений для конденсаторов.

Пользуйтесь на здоровье, а если есть что добавить — присылайте коды!

Письмо	0x	1x	2x	3x
А		10	100	1000
Б		12,5	125
С		16	160
Д	2	20	200
Е	2,5	25	250
Ф			315
Г	4		400
Н		50	500
я
Дж	6,3	63	630
К	8	80
Л	5,5
М
Н
О
Р			220
В			110
Р
С
Т		(50)
У
В		35	350
Вт			450
Х
Д
З			180

Как правило, значение емкости, допуск и номинальное напряжение.

Напряжение может быть указано либо явно, например, 100В, 250В, 630В, либо в виде кода. При этом следует отметить, что в мире существует две системы кодирования напряжения.

Первая система имеет однобуквенное значение. Обычно так кодируют напряжение на металлопленочных конденсаторах. (Возможно и на керамических, но я в этом не уверен.)

Вот та таблица:

Например B	Письма. обозначение	Напр. В	Письма. обозначение	Напр. В	Письма. обозначение	Напр. В	Письма. символ	Напр. В	Письма. символ
1,0	я	6.3	Б	40	С	100	Н	350	Т
2,5	М	10	Д	50	Дж	125	П	400	Д
3. 2	А	16	Э	63	К	160	В	450	У
4,0	С	20	Ф	80	л	315	х	500	В

Эту таблицу я взял где-то в открытых источниках. Где именно — не помню! Найти эту таблицу в Интернете не составит труда. Она была опубликована во многих местах.

К сожалению, пользоваться таблицей не очень удобно. Поэтому я поменял местами столбцы для нее и отсортировал их по буквам.

Обозначение	Напряжение, В
А	3.2
Б	6.3
С	4.0
Д	10
Е	16
Ф	20
Г
Н
я	1,0
Дж	50
К	63
л	80
М	2,5
Н	100
О
Р	125
В	160
Р
С	40
Т	350
У	450
В	500
Ш	250
Х	315
Д	400
З

А, вот пример конденсатора, обозначение напряжения которого выполнено по первой системе:

Этот конденсатор имеет емкость 4,7 нФ (это легко определить). Напряжение конденсатора 100 В (буква «Н» в начале обозначения). Фото конденсатора прислал Игорь Витальевич К. Публикую фото без его разрешения. И, тем не менее, Игорь Витальевич — спасибо за вклад в общее дело! Уверен, люди будут вам благодарны.

А вот еще несколько примеров обозначений, выполненных по «советской» схеме. Эти конденсаторы устанавливались в одних и тех же блоках АТС, но разных годов выпуска, соответственно разной комплектации:

Тут сразу видно, что этот конденсатор имеет емкость 47 нФ и рассчитан на напряжение 250 В.

Не знаю что за русская заглавная буква «П» в начале обозначения в первой строке значит. Далее идет обозначение емкости: «47н». Тут без вопросов.

Вторая строка «черным шрифтом по-русски» говорит нам о напряжении. Что означает последний символ «1» в строке — я тоже не знаю.

На следующем фото точно такой же конденсатор, но с другим обозначением:

Здесь также легко угадывается номинальная емкость конденсатора – «47н». Зная, что это «советское» обозначение, следующая буква «Ж» тоже превращается в отклонение — ±5,0%.

Но вот идет ЕГЭ (ЕГЭ, то есть — «угадайка»). Можно смело сказать, что я сдал этот экзамен на тонкую троечку, потому что, кроме первой буквы «W» во второй строке, я не знаю, что обозначают остальные «MNP».

Буква «W» указывает на номинальное напряжение — 250 В. Это определяется из таблицы выше.

Третий точно такой же конденсатор 47 нФ на 250 В выглядит так:

Здесь номинальная емкость, отклонение и рабочее напряжение сгруппированы в одну строку. Собственный опыт, полученный на двух предыдущих конденсаторах, не даст ошибиться. «Частный» — потому что так в данном конкретном случае, когда заранее известно, что эти конденсаторы были на одних и тех же платах. А вообще — да, бардак в обозначениях все тот же! Сравните с зеленым конденсатором, присланным Игорем Витальевичем К, и попробуйте ответить на вопрос — по каким критериям вы считаете, что первая буква «N» в обозначении этого конденсатора отвечает за его напряжение?

Вторая система имеет двухсимвольный код напряжения. Вот только найти не смог.

Напряжение в этой системе может быть обозначено как: 1J, 2A, 2G, 2J, что соответствует напряжению 63В, 100В, 400В, 630В.

Эти обозначения также применяются к металлопленочным (и, возможно, керамическим) конденсаторам.

А вот коды напряжения на танталовых конденсаторах я встречал только второй системы. Я никогда не видел первую систему. Ну и иногда бывает, что напряжение указано прямо на танталовых конденсаторах.

Я конкретно говорил о танталовых конденсаторах. У них обычно мало стресса. Я много раз видел, когда указывается только одна буква, например, «Д». В этом случае предполагается, что ему предшествует пропущенная 1. Несложно догадаться, что такой конденсатор рассчитан на напряжение 20 В. Или вместо «1А» или «1Е» просто «А» или «Е», что означает, что конденсатор рассчитан на напряжение 10 В или 25 В.

«Е» = 25 В, «j» = 6,3 В

Здесь очень легко ошибиться, перепутав «J» и «j». Будь осторожен! Только подумайте, что танталовый конденсатор емкостью 10 мкФ с напряжением 63 В не может быть меньше конденсатора емкостью 10 мкФ с напряжением 25 В. И кроме того, танталовые SMD конденсаторы на напряжение более 50В пока не производятся.

Но там, где указана прописная буква, например, — «е», то следует понимать, что ей должен предшествовать ноль. То есть полное обозначение должно быть «0е», что соответствует напряжению 2,5 В.

«А» = 10В, «С» = 16В

В таблице в скобках я указал напряжение для кода «1Т». Код этого напряжения я видел в интернете только один раз, и то не в официальных документах. Возможно, это ошибка, так как по таблице напряжение 50 В должно соответствовать коду «1Н». При этом код «2Н» соответствует напряжению 500 В.

Вы видите, что таблица неполная. Поэтому обращаюсь ко всем заинтересованным товарищам — не стесняйтесь присылать мне информацию, которой нет в таблице. Единственная просьба: информация должна быть достоверной. Например, логично было бы установить значение напряжения 5,0 В в ячейке «1H». Но я этого не делал, потому что такого еще не встречал. Поэтому лучше в ячейке «ничего», чем указывать ошибочное значение.

Таблицу допусков (точность изготовления) также относительно легко найти в Интернете. Я продублирую его здесь, чтобы вы (да и я тоже!) не копались в интернете в поисках. Пусть все будет в одном месте.

Инструкция

Если перед вами электрическая принципиальная схема, выполненная по старому стандарту, то обозначения емкостей, в которых стоит запятая, независимо от того, равна ли дробная часть нулю, всегда выражаются в микрофарадах. Например: 0,015;
50.0. Если запятая в обозначении отсутствует, то емкость конденсатора выражается в пикофарадах, например: 5100;
200.

На современных схемах емкость конденсатора , выраженная в микрофарадах, всегда обозначается аббревиатурой «мкФ» (не «мкФ»). Запятая может быть, а может и не быть. Например: 200 микрон;
0,01 мкм. Обозначения емкости, выраженные в пикофарадах, при переходе на новый стандарт не изменились.

Несколько иной способ обозначения емкости используется при маркировке корпусов самих конденсаторов. Обозначение «пФ» или полное отсутствие наименования единицы измерения свидетельствует о том, что емкость выражается в пикофарадах. Микрофарады обозначаются аббревиатурой «мкФ». Нанофарады обозначаются русской буквой «n» или латинской n. Если часть цифр стоит перед этой буквой, а другая часть после, то сама буква эквивалентна запятой. Например, обозначение «4н7» читается как «4,7 нанофарад».

На миниатюрных конденсаторах х (включая форм-фактор SMD) емкость указывается с помощью специальных кодов, состоящих из цифр и букв. При их расшифровке руководствуйтесь документом, расположенным по ссылке, указанной в конце статьи.

Индуктор способен накапливать магнитную энергию при протекании электрического тока. Основным параметром катушки является ее индуктивность . Индуктивность измеряется в Генри (Гн) и обозначается буквой L.

Вам понадобится 9-3), где l — длина провода в сантиметрах, а d — диаметр провода в сантиметрах. Если провод намотан на каркас, то образуется индуктор. 2)/l. В этой формуле µ0 – магнитная постоянная, µr – относительная магнитная проницаемость материала сердечника, зависящая от частоты), s – площадь поперечного сечения сердечника, l – длина осевой линии сердечник, N — число витков катушки.

Похожие видео

Источники:

• Индуктор

Слово « номинал » имеет несколько схожих значений, используемых в различных сферах человеческой жизни — как банковской, так и филателистической. Номинал, или номинал Фиатная стоимость – это определенная эмитентом стоимость, которая, как правило, указывается на той или иной ценной бумаге или банкноте. В то же время реальная цена ценных бумаг может существенно отличаться от ее минимального значения и называется рыночной стоимостью, определяемой спросом и предложением на них.

Инструкция

Банкноты с коллекционной ценностью тоже имеют коллекционную ценность, часто во много раз большую. номинал цена. То же самое касается и монет из драгоценных металлов – памятных, выпущенных в другие даты, – которые изначально стоили гораздо больше номинала монеты, который на ней напечатан.

В филателии номинал обозначает указанный на почтовой марке номинал марочной стоимости. Этот номинал легко определить, но обычно он указывается в валюте государства, на территории которого будет распространяться данная марка.

Обычно номинал Фактическая цена марки в филателии — это ее цена при продаже в почтовых отделениях. Она состоит из суммы установленного почтового тарифа, взимаемого за почтовые, а также другие почтовые услуги и цены самой марки, которая называется франкировочной стоимостью. В некоторых случаях номиналом фактическая цена превышает цену франкации: например, почтовая марка — с доплатой, если на марке также указана дополнительная помимо основной номинал .

Есть несколько видов почты номиналом ов. Астрономический номинал — это название очень большой номинала марки цены, обычно определяемой во времена гиперинфляции в государстве. Так, например, стоимость марки в РСФСР в начале 20-х годов прошлого века составляла 10 тысяч рублей.

Дополнительный номинал — указывается на марке после знака «+» после основного номинала марки. Эта дополнительная почтовая оплата не связана с оказанием почтовых услуг и обычно используется в благотворительных целях, финансировании общественно-полезных мероприятий и т. д.

Определить номинал (сопротивление) резистора , подключив к нему омметр. Если омметра нет, подключите резистор к источнику тока, измерьте напряжение на нем и силу тока в цепи. Затем рассчитайте его стоимость. Кроме того, номинал резистора можно рассчитать по цветовой схеме или по специальному коду.

Вам понадобится

• Для определения значения возьмите омметр, амперметр, вольтметр, таблицы для расшифровки значения по кодам и по цветам.

Инструкция

Определение номинала резистора прямыми измерениями. Возьмите омметр, присоедините его к выводам резистора, измерив его сопротивление. Для правильного измерения установите чувствительность прибора. Если омметра нет, соберите электрическую цепь, включающую резистор и амперметр. Подключите вольтметр параллельно резистору. Затем подключите схему к источнику питания. Узнайте силу тока в амперах по показаниям амперметра и напряжение в вольтах по показаниям вольтметра. Разделите значение напряжения на силу тока и получите номинальное сопротивление резистора (R=U/I). 93. Получите номинальное сопротивление 87000 Ом или 87 кОм.
Аналогично, если резистор помечен четырьмя цифрами. Первые три составляют число, а последнее — степень числа 10, на которую вы его умножаете. Например, номинал резистора 3602 равен 360·10² = 36 кОм.

В случае, если резистор маркируется двумя цифрами и одной буквой, используйте специальную таблицу маркировки резисторов EIA SMD, в которой первые две цифры будут соответствовать числовому значению сопротивления, а буква — степени 10. Например, чтобы найти номинал резистора с маркировкой 40С, умножьте 255 на 10² и получите сопротивление 25,5 кОм.

Добрый день уважаемые радиолюбители!
Приветствую Вас на сайте «»

Надо сказать, что конденсатор , как и резистор, можно увидеть во многих приборах. Обычно самый простой конденсатор – это две металлические пластины и воздух между ними . Вместо воздуха может быть фарфор, слюда или другой материал, не проводящий ток. Если резистор пропускает постоянный ток, то он не проходит через конденсатор. А через конденсатор проходит переменный ток. Благодаря этому свойству Конденсатор ставится там, где необходимо отделить постоянный ток от переменного. .

Конденсаторы постоянные, подстроечные, переменные и электролитические . Кроме того, они отличаются материалом между пластинами и внешней конструкцией. Бывают конденсаторы воздушные , слюдяные , керамические, пленочные и т.д. Применение отдельных типов конденсаторов обычно описывается в сопроводительной документации к принципиальной схеме. Некоторые постоянные конденсаторы и их обозначение на принципиальных схемах показаны на рис.1.

Основным параметром конденсатора является емкость . Измерено в микро -, нано — и пикофарад . На схемах вы найдете все три единицы измерения. Они обозначаются следующим образом: микрофарад — мФ или мФ , нанофарад — нф, N или Р , пикофарад — pf или pf . Чаще буквенное обозначение пикофарад не указывается ни на схемах, ни на самой радиодетали, т.е. обозначение 27, 510 означает 27 пф, 510 пф. Чтобы было проще разобраться с емкостью, запомните следующее: 0,001 мкФ = 1 нФ, или 1000 пФ.

В бытовой электронике применяется буквенно-цифровая маркировка конденсаторов. Если емкость выражается целым числом, то после этого числа ставится буквенное обозначение емкости, например: 12П (12 пФ), 15Н (15 нФ = 15 000 пФ, или 0,015 мкФ), ЮМ (10 мкФ) . Для выражения номинальной емкости десятичной дробью перед цифрой ставят буквенное обозначение единицы емкости: h25 (0,15 нФ = 150 пФ), М22 (0,22 мкФ). Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя его запятой, например: 1П2 (1,2 пФ), 4Н7 ​​(4,7 нФ = 4700 пФ), 1М5 (1,5 мкФ).
Буквенно-цифровая маркировка конденсаторов используется и в зарубежной электронике. Она нашла широкое применение на больших конденсаторах. Например, надпись 0,47 | iF = 0,47 мкФ. Разработчики не забыли про цветовую кодировку , которая может содержать полосы, кольца или точки . Отмеченные параметры: номинальная емкость ; коэффициент ; допустимое отклонение напряжения ; t Температурный коэффициент емкости (ТКЕ) и/или Номинальное напряжение. Вы можете определить емкость, используя следующую таблицу.

Некоторые примеры цветовой маркировки постоянных конденсаторов показаны на рис. 2.

Помимо буквенно-цифровой и цветовой маркировки, способ цифровой маркировки конденсаторов с тремя или четырьмя цифрами (международный стандарт). При трехзначной маркировке первые две цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра обозначает количество нулей (здесь обращаю ваше внимание на маркировку конденсаторов емкостью менее 10 пикофарад: последняя цифра в этом случае может быть девять) :

(в таблице ошибка, должно быть: 100 – 10 пикофарад – 0,01 нанофарад — 0,00001 мкФ(!) )

При кодировании четырехзначным числом последняя цифра также указывает на количество нулей, а первые три указывают на емкость в пикофарадах (пФ):

Примерами цифровой маркировки конденсаторов являются показано на рис. 3.

Среди большого разнообразия конденсаторов постоянной емкости особое место занимают электролитические конденсаторы . Сегодня чаще всего можно услышать название оксидных конденсаторов , потому, что в них используется оксидный диэлектрик. Такие конденсаторы выпускают большой емкости — от 0,5 до 10 000 мкФ. Конденсаторы оксидные полярные , поэтому на принципиальных схемах для них указана не только емкость, но и знак «+» (плюс), а на самом конденсаторе: в зарубежном варианте нанесен знак «-» , в отечественном устаревшем — «+». Кроме того, на принципиальных схемах указано максимальное напряжение, при котором их можно использовать. Например, надпись 5,0×10 В означает, что конденсатор емкостью 5 мкФ необходимо взять на напряжение не менее 10 В.

Многие новички опасаются использовать конденсаторы на большее напряжение, чем указано в схемах. Но тщетно! Возьмем, к примеру, устройство с питанием от 9В. Здесь необходимо использовать конденсатор на напряжение не менее 10В, а лучше — 16В. Дело в том, что «питание» не застраховано от скачков. А для конденсаторов резкие перепады в сторону увеличения приравниваются к гибели. Поэтому, если применить электролит на напряжение 50В, 160В и даже больше, устройство работать хуже не будет! Разве что размеры увеличиваются: чем больше напряжение конденсатора, тем больше его размеры.

Оксидные конденсаторы обладают неприятным свойством терять емкость – «высыхать», что является одной из основных причин выхода из строя радиоаппаратуры, находящейся в длительной эксплуатации. Такой неприятной особенностью, в частности, обладают отечественные электролиты, особенно старые. Поэтому попробуйте поставить зарубежные новые конденсаторы.
Выпускаются производителями и неполярные оксидные конденсаторы хотя и редко используются. Также существуют танталовые конденсаторы , которые отличаются долговечностью, высокой стабильностью работы, стойкостью к повышению температуры. При небольшом внешнем виде они могут иметь достаточно большую вместимость.
Линия, напечатанная на корпусе танталового конденсатора, означает положительный вывод, а не отрицательный, как думают многие.
Некоторые разновидности оксидных конденсаторов показаны на рис. 4.

особенность подстроечные и переменные конденсаторы происходит изменение емкости при изменении направления оси, выступающей наружу. Раньше они широко использовались в радиоприемниках. Это конденсатор переменной емкости, выкрученный вашими родителями для настройки на нужную радиостанцию. Некоторые подстроечные и переменные конденсаторы показаны на рис. 5.9.0003

Для подстроечных или переменных конденсаторов на схеме указаны предельные значения емкости, которые создаются при повороте оси конденсатора из одного крайнего положения в другое или при вращении по кругу (как у подстроечных конденсаторов). Например, надпись 5-180 указывает на то, что в одном крайнем положении оси емкость конденсатора равна 5 пФ, а в другом — 180 пФ. При плавном возврате из одного положения в другое емкость конденсатора также будет плавно изменяться от 5 до 180 пФ или от 180 до 5 пФ.
