Схема эл проводки ваз 2106. Электрическая схема ВАЗ 2106: подробное описание компонентов и особенности электрооборудования

Какие основные элементы входят в электрическую схему ВАЗ 2106. Как устроена система электрооборудования этого автомобиля. Какие особенности есть у электропроводки ВАЗ 2106.

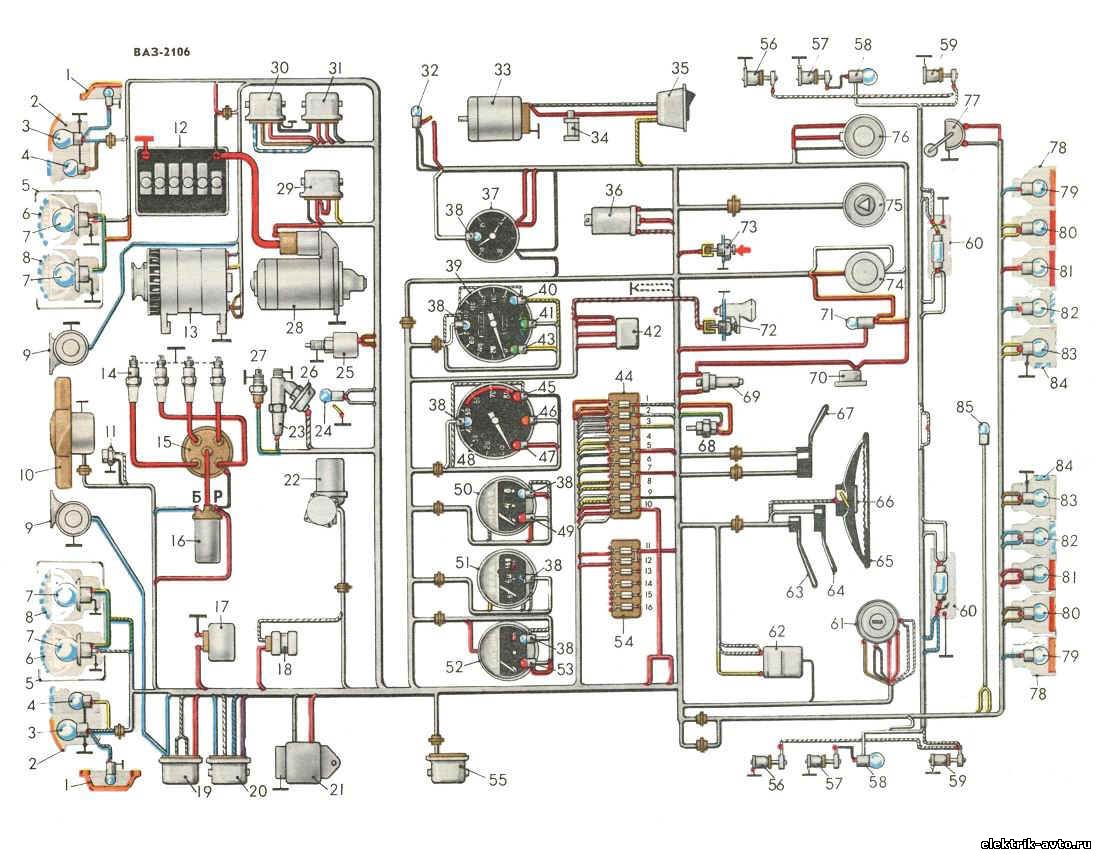

Общая схема электрооборудования ВАЗ 2106

Электрическая схема ВАЗ 2106 включает в себя следующие основные компоненты:

• Аккумуляторная батарея
• Генератор
• Стартер
• Система зажигания (катушка, распределитель, свечи)
• Система освещения и сигнализации
• Контрольно-измерительные приборы
• Дополнительное электрооборудование (стеклоочистители, отопитель и др.)

Все элементы соединены между собой проводкой и защищены предохранителями. Рассмотрим подробнее основные узлы электросхемы ВАЗ 2106.

Система электропитания

Основными элементами системы электропитания ВАЗ 2106 являются:

• Аккумуляторная батарея (АКБ) — служит для запуска двигателя и питания потребителей при неработающем двигателе
• Генератор — вырабатывает электроэнергию при работающем двигателе
• Регулятор напряжения — стабилизирует напряжение в бортовой сети

АКБ подключается к «массе» автомобиля и через выключатель зажигания к стартеру. Генератор соединен с АКБ и обеспечивает ее зарядку.

Система пуска двигателя

Система пуска включает:

• Стартер — электродвигатель для проворачивания коленвала при запуске
• Тяговое реле стартера — для включения стартера
• Замок зажигания — для подачи питания на стартер

При повороте ключа в замке зажигания подается питание на тяговое реле, которое замыкает силовую цепь стартера. Стартер начинает вращать маховик двигателя.

Система зажигания

В систему зажигания ВАЗ 2106 входят:

• Катушка зажигания — для получения высоковольтного напряжения
• Распределитель зажигания — для распределения тока по свечам
• Свечи зажигания — для воспламенения топливной смеси в цилиндрах
• Коммутатор — для управления катушкой зажигания (в бесконтактной системе)

Катушка зажигания преобразует низкое напряжение в высокое. Распределитель подает ток на нужную свечу в нужный момент. Коммутатор управляет работой катушки в бесконтактной системе зажигания.

Система освещения и световой сигнализации

Система освещения ВАЗ 2106 включает:

• Фары головного света (ближний и дальний)
• Передние и задние габаритные огни
• Подсветка номерного знака
• Указатели поворотов
• Стоп-сигналы
• Фонарь заднего хода
• Плафоны освещения салона

Управление осуществляется переключателями на рулевой колонке и панели приборов. Имеется реле для переключения ближнего и дальнего света.

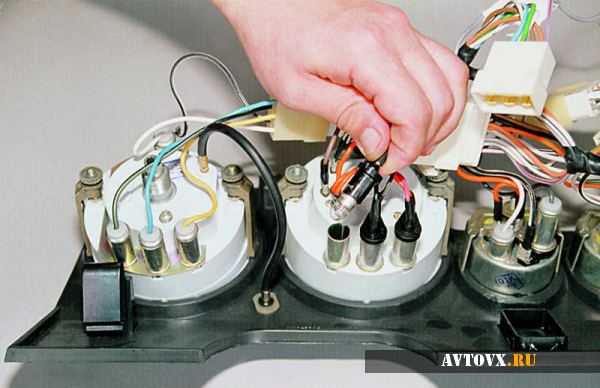

Контрольно-измерительные приборы

На панели приборов ВАЗ 2106 установлены:

• Спидометр
• Тахометр
• Указатель температуры охлаждающей жидкости
• Указатель уровня топлива
• Указатель давления масла
• Контрольные лампы (заряда АКБ, давления масла, указателей поворота и др.)

Приборы подключаются к соответствующим датчикам и питаются через выключатель зажигания.

Дополнительное электрооборудование

К дополнительному электрооборудованию ВАЗ 2106 относятся:

• Стеклоочистители и омыватели
• Отопитель салона
• Вентилятор системы охлаждения
• Звуковой сигнал
• Прикуриватель
• Аварийная сигнализация

Каждый элемент имеет свой выключатель и защищен предохранителем. Некоторые узлы (стеклоочистители, вентилятор) оснащены реле.

Особенности электропроводки ВАЗ 2106

Электропроводка ВАЗ 2106 имеет ряд особенностей:

• Провода маркируются цветом в соответствии с их назначением
• Используются специальные колодки для соединения жгутов проводов
• Основные потребители защищены плавкими предохранителями
• Применяются реле для коммутации мощных потребителей
• Провода уложены в защитные гофрированные трубки

При ремонте электропроводки важно соблюдать цветовую маркировку и сечение проводов, а также правильно подключать разъемы.

Блок предохранителей ВАЗ 2106

Блок предохранителей ВАЗ 2106 расположен под панелью приборов слева. В нем установлено 8 плавких предохранителей:

1. Дальний свет правой фары (8А)
2. Дальний свет левой фары (8А)
3. Ближний свет правой фары (8А)
4. Ближний свет левой фары (8А)
5. Габаритные огни правого борта, подсветка приборов (8А)
6. Габаритные огни левого борта, подсветка номера (8А)
7. Сигналы торможения, прикуриватель (16А)
8. Звуковой сигнал, плафоны, часы (8А)

Кроме того, имеется дополнительный блок с 6 предохранителями, защищающими цепи стеклоочистителя, отопителя и других потребителей.

Возможные неисправности электрооборудования ВАЗ 2106

Типичные неисправности электрики ВАЗ 2106:

• Отказ стартера — чаще всего из-за неисправности втягивающего реле
• Разряд аккумулятора — может быть вызван неисправностью генератора
• Перегорание предохранителей — обычно из-за короткого замыкания
• Отказ системы зажигания — часто из-за неисправности катушки или коммутатора
• Неработающие фары или другие световые приборы — обычно перегорают лампы

При поиске неисправностей следует пользоваться электросхемой и проверять цепи мультиметром.

Модернизация электрооборудования ВАЗ 2106

Возможные варианты модернизации электрики ВАЗ 2106:

• Установка более мощного генератора (80-100А)
• Замена штатных фар на более яркие галогенные или ксеноновые
• Монтаж дополнительных противотуманных фар
• Установка электростеклоподъемников
• Монтаж автомагнитолы с усилителем и акустикой
• Установка сигнализации с центральным замком

При модернизации важно правильно рассчитать нагрузку на бортовую сеть и усилить проводку при необходимости.

описание цветных электросхем подключения электропроводки и электрооборудования

На автомобилях ВАЗ 2106 схема проводки включает в себя более десяти различных составляющих и модификаций общей сети. Владельцу машины нужно разбираться в этом вопросе, чтобы при необходимости произвести ремонт и диагностику электросети.

Содержание

[ Раскрыть]

[ Скрыть]

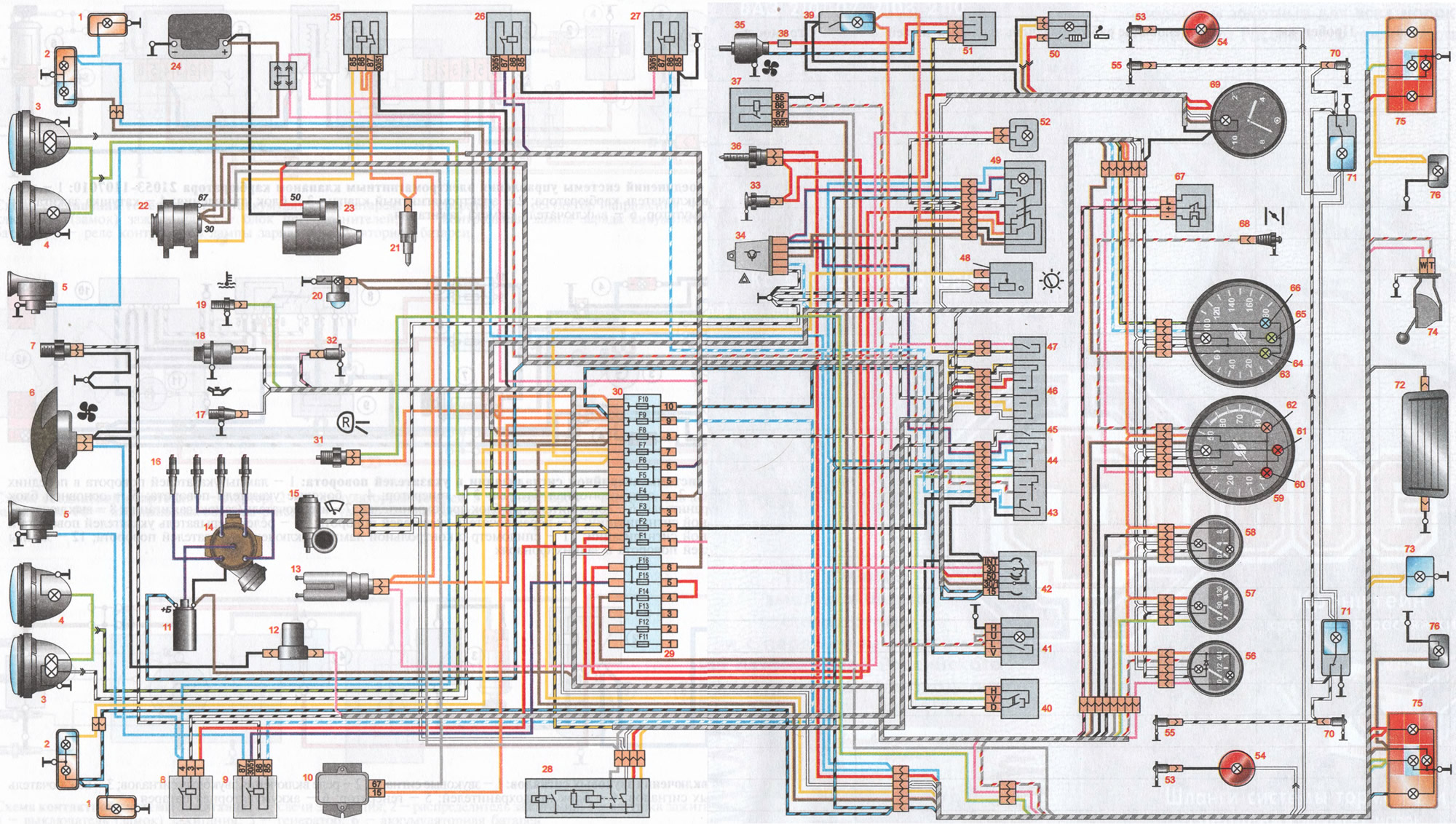

Общая схема ВАЗ 2106 с описанием

Общая карта соединений и приборов ВАЗ 2106 Общая карта соединений и приборов ВАЗ 2106

Начнем с описания обозначений общей электросхемы проводки и оборудования ВАЗ 2106:

• 1 — передние и боковые фары указателей поворотов;
• 2 — подфарники, расположенные непосредственно под оптикой;
• 3 — внешние осветительные устройства;
• 4 — внутренние осветительные приборы;
• 5 — элементы подсоединения звуковых импульсных устройств;
• 6 — электрический мотор вентилирующего устройства охладительной системы силового агрегата «шестерки»;
• 7 — контроллер, предназначенный для автоматической активации электрического моторчика вентилятора;
• 8 — реле активации звуковых приборов;
• 9 — реле, защищающее электроцепь моторчика вентилятора;
• 10 — устройство для регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в подкапотном отсеке;
• 12 — электрический моторчик системы обмыва лобового стекла;
• 13 — контроллер, следящий за объемом тормозного расходного вещества;
• 14 — трамблер, именующийся распределительным устройством системы зажигания;
• 15 — электрический моторчик системы стеклоочистки, предназначенный для активации дворников;
• 16 — свечи системы зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для мониторинга уровня давления моторной жидкости;
• 19 — регулятор температурного уровня хладагента в охладительной системе;
• 20 — подкапотный источник освещения;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный узел, предназначенный для выработки напряжения во время движения и подзарядки аккумуляторной батареи;
• 23 — АКБ;
• 24 — реле, защищающее от перенапряжения контрольный индикатор заряда АКБ;
• 25 — реле электроцепи активации световых приборов ближнего освещения;
• 26 — реле электроцепи активации световых устройств дальнего освещения;
• 27 — реле системы стеклоочистки;
• 28 — вспомогательный блок с предохранительными устройствами;
• 29 — главный пластиковый модуль с предохранительными элементами;
• 30 — устройство активации светового источника заднего хода;
• 31 — переключатель контрольного светового индикатора ручного тормоза, располагается на приборной панели;
• 32 — розетка для подключения переносного источника освещения;
• 33 — прерывательное устройство указателей поворотных огней и световой сигналки;
• 34 — электрической моторчик системы отопления салона;
• 35 — переключатель тормозных сигналов;
• 36 — реле электролинии системы прогрева заднего стекла;
• 37 — дополнительный резисторный элемент электрического моторчика отопительной системы;
• 38 — световой индикатор системы освещения багажного отсека;
• 39 — переключатель внешних осветительных приборов, располагается на центральной консоли в салоне машины;
• 40 — переключатель для активации и отключения системы прогрева заднего стекла;
• 41 — замок зажигания;
• 42 — устройство переключения освещения световых приборов, применяется для активации дальнего и ближнего света;
• 43 — рычаг для переключения поворотных огней;
• 44 — переключатель звуковых сигналов, установлен на руле в салоне;
• 45 — рычаг активации и переключения режимов работы системы стеклоочистки;
• 46 — переключатель системы обмыва лобового стекла;
• 47 — переключательное устройство для активации освещения контрольной панели;
• 48 — переключатель для включения и деактивации световой сигналки;
• 49 — прикуривательное устройство;
• 50 — выключатель системы отопления в салоне;
• 51 — контрольный световой индикатор объема рабочей жидкости в резервуаре гидравлического привода тормозной системы;
• 52 — переключательные устройства световых приборов сигнализации открытых передних дверей;
• 53 — световые устройства сигналки передних открытых дверей;
• 54 — переключательные устройства световых приборов, установленных в передних дверях;
• 55 — контроллер объема горючего со световым индикатором резерва бензина в баке;
• 56 — контроллер температурного уровня хладагента в охладительной системе;
• 57 — указательный индикатор давления моторной жидкости со световым устройством;
• 58 — тахометр, использующийся для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольный световой индикатор активации ручного тормоза;
• 60 — световой индикатор определения заряда АКБ;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называется подсосом;
• 62 — спидометр, где выводится информация о скорости передвижения машины;
• 63 — контрольный световой индикатор активации приборов внешнего освещения;
• 64 — световой индикатор активации фонарей поворотных огней;
• 65 — световой индикатор активации дальнего освещения оптических приборов;
• 66 — прерывательное реле светового устройства активации ручного тормоза;
• 67 — выключательное устройство светового индикатора подсоса, устанавливается на карбюраторных силовых агрегатах;
• 68 — часы, расположенные в салоне автомобиля;
• 69 — переключательные устройства для активации и отключения световых приборов, установленных в задних дверях;
• 70 — источники света в салоне машины;
• 71 — устройство прогрева заднего стекла;
• 72 — световой индикатор освещения багажного отсека;
• 73 — контроллер объема и резерва горючего, располагается в топливном баке ВАЗ 2106;
• 74 — задние осветительные приборы, оптические устройства для освещения номера авто.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Схема генераторного узла «шестерки»

Обозначение компонентов проводки генераторного узла:

• 1 — АКБ;
• 2 — генераторная установка «шестерки»;
• 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
• 4 — замок;
• 5 — пластиковый модуль с предохранительными элементами;
• 6 — контрольный световой индикатор, определяющий заряд АКБ;
• 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

Электросхема стартерного узла на ВАЗ 2106

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

• 1 — стартерное устройство автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

Контактная система зажигания 2106

Обозначение компонентов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — генератор;
• 7 — АКБ.

Схема бесконтактной СЗ на «шестерке»

Обозначение составляющих:

• 1 — АКБ;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — датчик-распределитель;
• 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение компонентов:

• 1 — концевое переключательное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль, использующийся для управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутаторное устройство;
• 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации

Схема указателей поворотных огней и световой сигналки

Обозначение компонентов:

• 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
• 2 — АКБ;
• 3 — генераторный узел авто;
• 4 — боковые поворотные огни, расположенные на передних крыльях;
• 5 — главный монтажный модуль с предохранительными элементами;
• 6 — вспомогательный управляющий блок с предохранительными устройствами;
• 7 — замок зажигания;
• 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
• 9 — переключательное устройство для активации и отключения поворотных огней;
• 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
• 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
• 12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов

Схема активации и отключения звуковых импульсов

Описание основных элементов этой составляющей электросхемы:

• 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
• 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с предохранительными элементами;
• 5 — генераторная установка ВАЗ 2106;
• 6 — АКБ.

Схема включения электродвигателя отопителя

Схема активации электрического моторчика отопительной системы

Обозначение элементов системы активации электромотора отопительного узла:

• 1 — электрический моторчик отопительной системы;
• 2 — дополнительный резисторный элемент;
• 3 — переключательное устройство электрического мотора печки в салоне машины;
• 4 — предохранительный модуль;
• 5 — замок;
• 6 — генераторный узел;
• 7 — АКБ.

Модификации

Различные модификации ВАЗ 2106 могут комплектоваться добавочным электрооборудованием. Проводка в этом случае прокладывается дополнительно, а общая схема оснащается другими составляющими.

Схема включения элеткростеклоподъемников передних дверей

Схема активации электрических стеклоподъемников

Описание элементов:

• 1 — главный предохранительный модуль;
• 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
• 3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
• 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
• 5 — электродвигатель левого подъемника стекла;
• 6 — вспомогательный модуль с предохранительными элементами;
• 7 — замок зажигания.

Контакт А подсоединяется к контакту 30 на генераторной установке, контакт Б – к переключательному устройству системы освещения панели. Выход В представляет собой условное обозначение разъемов в колодке электродвигателя системы.

Канал «Ввидео ролике» продемонстрировал процедуру монтажа и подключения электростеклоподъемников на ВАЗ 2106.

Схема управления электромагнитным клапаном карбюратора

Модифицированная схема управления карбюраторным клапаном

Модифицированный вариант схемы управления карбюраторным клапаном имеет несколько отличий:

• 1 — переключатель зажигания или замок;
• 2 — генераторная установка питания оборудования напряжением;
• 3 — АКБ;
• 4 — катушка зажигания;
• 5 — коммутаторный узел, расположенный в моторном отсеке;
• 6 — управляющий модуль;
• 7 — сам клапан карбюраторной установки;
• 8 — концевой переключатель карбюраторного устройства.

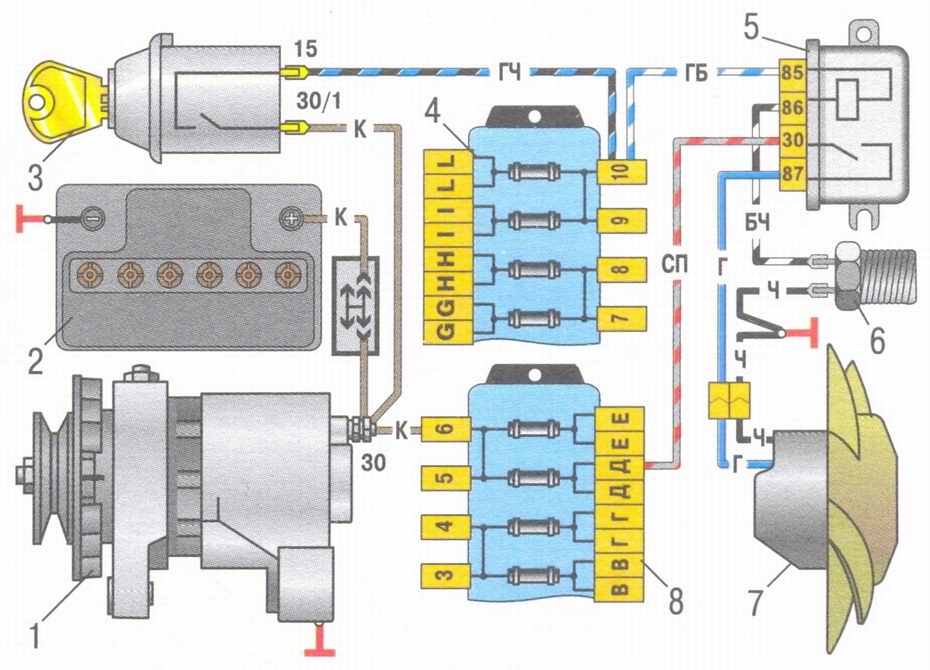

Электродвигатель вентилятора системы охлаждения двигателя

Схема электрического мотора вентилятора охладительной системы

Описание компонентов:

• 1 — генераторный узел, установлен под капотом;
• 2 — АКБ;
• 3 — переключатель зажигания или замок;
• 4 — главный модуль с предохранительными элементами;
• 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
• 6 — контроллер активации вентилирующего устройства;
• 7 — непосредственно сам вентилятор;
• 8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащается предохранительным модулем, обозначения его компонентов приведены ниже.

Описание компонентов модуля с предохранительными элементами

Электрическая Схема 2106 — tokzamer.ru

При возникновении этой причины контакты трамблёра подлежат замене. Комплект резисторов электродвигателя печки ВАЗ 38 ; Проводка к лампе света в вещевом ящике 39 ; Список выключателей наружного света 40 , прогрева задней поверхности стекла 41 , а также системы зажигания 42 ; Комплект переключателей с ближнего на дальний свет 43 , стеклоочистителя 46 и стрелки-указателя поворота машины 44 ; Специальные типы выключателей сигнала машины 45 , универсального смывателя для лобового стекла 47 и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ, мощностью л.

При возникновении этой причины контакты трамблёра подлежат замене.
ВАЗ 06 ремонт электропроводки

Цепи питания большинства узлов электрооборудования защищены плавкими предохранителями, установленными в пластмассовом блоке Выключатель фонаря сигнализации открытой передней двери;

Модификация ВАЗ изготовленная по заказу спецслужб. Далее нам понадобится схема электропроводки на ВАЗ

Схема регулятора оборотов электродвигателя печки Если автомобильный обогреватель функционирует недостаточно эффективно, то следует обратить внимание на вентилятор печки.

Напряжение питания к большинству потребителей подводится через выключатель зажигания.

Катушка зажигания; Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ

Электрооборудование ВАЗ 2103 в Нью-Йорке

Модификации

Схемы электрооборудования отдельных веток Электрооборудование ВАЗ подверглось незначительным изменениям. Генератор; 9. Левая верхняя часть схемы электропроводки ВАЗ Данная схема позволяет рассмотреть элементы передней части машины. При замене отдельного провода новый следует использовать того же цвета и размера.

Левая нижняя часть схемы электропроводки ВАЗ На этой части схемы показываются элементы и запчасти, отвечающие за работу двигателя и системы электропроводки стартеры, реле и т.

Штепсельная розетка для переносной лампы,

Для устранения неисправности стоит проверить все эти элементы и устранить недостатки.

Переключатель света фар.

Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор. Выключатель аварийной сигнализации;

На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль.
Автоэлектрика, схема реле аварийки и поворотов ВАЗ 2106

См. также: Подключение двухклавишного выключателя эра

Схема ВАЗ 2106

Номинал 8А.

Номинал 8А. Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ

Фары; 2. Датчик включения электродвигателя вентилятора;

В этом случае детали подлежат замене. Выключатели плафонов, расположенные в стойках задних дверей; Переключатель очистителя и омывателя ветрового стекла; 43 Переключатель света фар, указателя поворота и звукового сигнала; 44 Выключатель зажигания, Блок предохранителей;

Блок расположен под панелью приборов с левой стороны рулевой колонки. Датчик уровня торомозной жидкости;

Особенности электрической проводки моделей «классики»

Выключатель фонаря сигнализации открытой передней двери; Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. В случае, если вы решили заменить или отремонтировать на ВАЗ осветительные приборы, систему зажигания и другое электрооборудование, с помощью данной схемы вы найдете нужную клемму и источник тока. Выключатель контрольной лампы стояночного тормоза;

При замене отдельного провода новый следует использовать того же цвета и размера. Свечи зажигания; Реле, выключатели, аккумуляторная батарея, свечи и даже обмотка реле в системе включения освещения и вентилятора в системе охлаждения не защищается предохранителями. Датчик указателя давления масла; Лампа освещения багажника;

Блок предохранителей; Левая нижняя часть схемы электропроводки ВАЗ На этой части схемы показываются элементы и запчасти, отвечающие за работу двигателя и системы электропроводки стартеры, реле и т. На автомобилях ВАЗ имеется еще дополнительный блок предохранителей с шестью предохранителями, два из которых 4-й и 5-й на 16 А, а остальные на 8 А. Задние фонари; Определенно, от такого новшества машина только выигрывает — ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору.
ЭЛЕКТРОСХЕМА ВАЗ 2107 ПРЕДОХРАНИТЕЛЬ №1

Особенности схемы автомобилей ВАЗ-2106

Предохранитель электродвигателя вентилятора;

Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. Датчик указателя уровня и резерва топлива; Номинал подбирается в зависимости от потребителя.

Фары; 2. Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ.

Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. Лампа освещения вещевого ящика; Переключатель стеклоочистителя и омывателя ветрового стекла; Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится.

Комментарии и отзывы

Цепи питания этих узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее независимо от положения ключа в выключателе зажигания. Реле включения звуковых сигналов;

От своего предшественника ВАЗ он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. Как защищены основные элементов проводки машины ВАЗ? Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. На автомобили люксовых модификаций устанавливали систему обогрева заднего стекла.

Схема электрического оборудования автомобиля ВАЗ 2106

Номинал подбирается в зависимости от потребителя. Генератор;

Электромагнитный клапан карбюратора; 8. Выключатель освещения приборов; Аккумуляторная батарея; 5.
ВАЗ-2106. Электропроводка, ручки дверей, замок зажигания.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

1. передние фонари
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле лампы сигнализатора заряда аккумуляторной батареи
5. реле включения ближнего света фар
6. реле включения дальнего света фар
7. стартер
8. генератор
9. наружные фары
10. внутренние фары
11. датчик включения электродвигателя вентилятора
12. электродвигатель вентилятора системы охлаждения двигателя
13. звуковой сигнал
14. катушка зажигания
15. распределитель зажигания
16. свечи зажигания
17. электромагнитный клапан карбюратора
18. датчик указателя температуры охлаждающей жидкости
19. подкапотная лампа
20. выключатель света заднего хода
21. датчик указателя давления масла
22. датчик сигнализатора недостаточного давления масла
23. датчик сигнализатора недостаточного уровня тормозной жидкости
24. моторедуктор очистителя ветрового стекла
25. коммутатор *
26. электродвигатель омывателя ветрового стекла
27. реле включения электродвигателя вентилятора **
28. регулятор напряжения
29. реле-прерыватель очистителя ветрового стекла
30. дополнительный блок предохранителей
31. основной блок предохранителей
32. реле-прерыватель аварийной сигнализации и указателей поворота
33. реле включения обогрева заднего стекла ***
34. выключатель стоп-сигнала
35. штепсельная розетка для переносной лампы ****
36. добавочный резистор электродвигателя отопителя
37. электродвигатель отопителя
38. переключатель электродвигателя отопителя
39. часы
40. лампа освещения вещевого ящика
41. прикуриватель
42. выключатель аварийной сигнализации
43. регулятор освещения приборов
44. лампа сигнализатора уровня тормозной жидкости
45. трехрычажный переключатель
46. выключатель зажигания
47. выключатель обогрева заднего стекла ***
48. выключатель заднего противотуманного фонаря
49. выключатель наружного освещения
50. выключатели плафонов, расположенные в стойках передних дверей
51. моторедукторы электростеклоподъемников передних дверей ***
52. выключатели плафонов, расположенные в стойках задних дверей
53. выключатель контрольной лампы стояночного тормоза
54. плафоны освещения салона
55. указатель уровня топлива с сигнализатором резерва
56. указатель температуры охлаждающей жидкости
57. указатель давления масла с сигнализатором недостаточного давления
58. тахометр
59. лампа сигнализатора стояночного тормоза
60. лампа сигнализатора заряда аккумуляторной батареи
61. лампа сигнализатора воздушной заслонки карбюратора
62. контрольная лампа габаритного света
63. лампа сигнализатора указателей поворота
64. лампа сигнализатора дальнего света фар
65. спидометр
66. выключатель сигнализатора воздушной заслонки карбюратора
67. переключатель электростеклоподъемника левой передней двери ***
68. реле включения электростеклоподъемников передних дверей ***
69. переключатель электростеклоподъемника правой передней двери ***
70. задние фонари
71. фонари освещения номерного знака
72. датчик указателя уровня и резерва топлива
73. колодки, подключаемые к элементу обогрева заднего стекла ***
74. лампа освещения багажника
75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

• а — коммутатора
• б — датчика-распределителя зажигания
• в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
• г — реле прерывателя аварийной сигнализации и указателей поворота
• д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Электрические схемы ВАЗ 2106 / Подробное описание

Тип 1

Открыть в максимальном качестве

1 — боковые указатели поворота

2 — подфарники

3 — наружные фары

4 — внутренние фары

5 — звуковые сигналы

б — электродвигатель вентилятора системы охлаждения двигателя

7 — датчик включения электродвигателя вентилятора

8 — реле включения звуковых сигналов

9 — реле включения электродвигателя вентилятора

10 — регулятор напряжения

11 — катушка зажигания

12 — электродвигатель омывателя ветрового стекла

13 — датчик недостаточного уровня тормозной жидкости

14 — распределитель зажигания

15 — электродвигатель стеклоочистителя

16 — свечи зажигания

17 — датчик контрольной лампы давления масла

18 — датчик указателя давления масла

19 — датчик указателя температуры охлаждающей жидкости

20 — подкапотная лампа

21 — электромагнитный клапан карбюратора

22 — генератор

23 — стартер

24 — аккумуляторная батарея

25 — реле контрольной лампы заряда аккумуляторной батареи

26 — реле включения ближнего света фар

27 — реле включения дальнего света фар

28 — реле стеклоочистителя

29 — дополнительный блок предохранителей

30 — основной блок предохранителей

31 — выключатель света заднего ходы

32 — выключатель контрольной лампы стояночного тормоза

33 — штепсельная розетка переносной лампы

34 — реле-прерыватель указателей поворота и аварийной сигнализации

35 — электродвигатель отопителя

36 — выключатель стоп-сигнала

37 — реле обогрева заднего стекла

38 — резистор электродвигателя отопителя

39 — лампа освещения вещевого ящика

40 — выключатель наружного освещения

41 — выключатель обогрева заднего стекла

42 — выключатель зажигания

43 — переключатель ближнего-дальнего света

44 — переключатель указателей поворота

45 — выключатель звукового сигнала

46 — переключатель стеклоочистителя

47 — выключатель смывателя ветрового стекла

48 — выключатель (регулятор) освещения приборов

49 — выключатель аварийной сигнализации

50 — прикуриватель

51 — переключатель отопителя

52 — контрольная лампа уровня тормозной жидкости

53 — выключатели фонарей сигнализации открытых передних дверей

54 — фонари сигнализации открытых передних дверей

55 — выключатели плафонов, расположенные в стойках передних дверей

56 — указатель уровня топлива с контрольной лампой резерва топлива

57 — указатель температуры охлаждающей жидкости

58 — указатель давления масла с контрольной лампой

59 — тахометр

60 — контрольная лампа стояночного тормоза

61 — контрольная лампа заряда аккумуляторной батареи

62 — контрольная лампа воздушной заслонки карбюратора

63 — спидометр

64 — контрольная лампа наружного освещения

65 — контрольная лампа указателей поворота

66 — контрольная лампа дальнего света фар

67 — реле-прерыватель контрольной лампы стояночного тормоза

68 — выключатель контрольной лампы воздушной заслонки карбюратора

69 — часы

70 — выключатели плафонов, расположенные в стойках задних дверей

71 — плафоны

72 — элемент обогрева заднего стекла

73 — лампа освещения багажника

74 — датчик указателя уровня и резерва топлива

75 — задние фонари

76 — фонари освещения номерного знака

Электрическая схема ВАЗ-2106 (выпуска 1976-1987 гг.) Классика

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.
Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.
1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле контрольной лампы заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик контрольной лампы давления масла;
23 – датчик контрольной лампы уровня тормозной жидкости;
24 – электродвигатель стеклоочистителя;
25 – электродвигатель омывателя ветрового стекла;
26 – реле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель стоп-сигнала;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 – лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трёхрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель света заднего хода;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель контрольной лампы стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с контрольной лампой резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с контрольной лампой недостаточного давления;
57 – тахометр;
58 – контрольная лампа стояночного тормоза;
59 – контрольная лампа заряда аккумуляторной батареи;
60 – контрольная лампа воздушной заслонки карбюратора;
61 – контрольная лампа габаритного света;
62 – контрольная лампа указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель контрольной лампы воздушной заслонки карбюратора;
66 – реле-прерыватель контрольной лампы стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:
а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трёхрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Цитата

Электропроводка ваз 2106 схема эл проводки • Сам автоэлектрик

3.9 / 5 ( 81 голос )

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель работы.

Сегодня поговорим о ВАЗ 06

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

• активация электрических цепей напрямую через замок зажигания;
• соединение с АКБ с участием блока предохранителей;
• токопроводящие корпуса ключевых узлов.

Цветная заводская схема (1900х1500) электрических компонентов



Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

• управляет системой зажигания автомобиля;
• играет противоугонные, в том числе, охранные функции;
• позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Подкапотная электрика вазовской шестерки



Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

Проверка работы трамблера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно таким образом:



• отключаем аккумуляторную батарею;
• откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
• отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
• проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
• ставим новый замок в обратной последовательности.

Вид со снятым замком

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

Расшифровка и цвет проводов замка



Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

• корпус отлит бережно и с ровными краями;
• верх замка завальцован ровно;
• широкую голограмму невозможно сорвать без ее разрушения;
• свободное движение ключа в личинке, без помех.

Замок – важный узел, поэтому к его выбору отнеситесь ответственно

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

• блок коммутации;
• катушка;
• комплект высоковольтной проводки;
• свечи зажигания – ДВРМ;
• соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

1. От катушки зажигания отключаем провода и главный высоковольтный провод.
2. Извлекайте трамблера крышку.

Старайтесь не повредить другие провода



3. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
4. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
5. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
6. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
7. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

В завершение

Как видите, ничего сложного в заботе с электрикой автомобиля нет. Важно лишь делать всю работу грамотно и аккуратно. Тем самым, вы продлите жизнь своему железному другу. Удачи на дорогах!

ВАЗ 2106 схема проводки для новичков

Типичная схема подключения проводки ВАЗ 2106 выполнена с учетом однопроводного принципа подключения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств выведены на т.н. «массу» транспортного средства, а проводное соединение обеспечивает только плюсовые выводы.

Такой принцип интеграции электронных компонентов в электросхему эксплуатации автомобиля претворяется на практике в таком виде соединений:

1. Действующие электроцепи транспортного средства задействуются посредством использования выключателя зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к АКБ через предохранительный блок.
3. Корпусные части всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтно-профилактических работ на автомобиле требуется обесточить электропроводку путем снятия отрицательного провода с клеммы АКБ, иначе несанкционированное касание инструментом контакта батареи может привести к КЗ. Для наглядности схема эл. проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

При самостоятельном техобслуживании транспортного средства необходимо определять причину того или иного дефекта компонентов электрооборудования «шестерки». Поиск неисправности следует начинать с выключателя зажигания, который предназначен для:

• управления функционалом системы зажигания;
• координации работы систем охраны и предотвращения угонов автомобиля;
• буксировки «шестерки» с работающей «аварийкой».

В автомашине ВАЗ 2106 схема проводки включает следующие элементы:

• АКБ с контактом отрицательного провода на кузов транспортного средства;
• стартер с разъемом «50» от выключателя зажигания через реле пуска;
• генераторное устройство;
• предохранительный блок;
• выключатель зажигания;
• регуляторное реле.

Выключатель зажигания имеет 4 позиции, при возбуждении каждой из которых проходит коммутация определенных разъемов и контактов:

1. В позиции «0» ток батареи транслируется только на разъемы 30 и 30/1, другие обесточены.
2. В позиции «I» ток подается на разъемы 30-INT и 30/1-15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса.
3. В позиции «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепь включается система зажигания, стартер, панельные датчики, «габариты» и «поворотники».
4. В позиции «III» задействуются только «габариты», клаксон и очистители ветрового и кормового стекла. При этом ток доступен только разъемам 30-INT и 30/1.

Ряд автомобилей этой марки оснащен такими приспособлениями, как обогревательный комплекс кормового стекла, электроомыватель «ветровика», световое реле и т.д. Ток питания на эти гаджеты поступает по отдельной линии через выключатель зажигания при позиции ключа «I» и «II».

Важно: т.к. омывательный бачок сделан из ПВХ-материала и является диэлектриком, то электродвигатель дополнительно оснащен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие цепи питания: клаксон, тормозные фонари, «аварийка», гнездо прикуривателя, штепсель для «переноски», приборная подсветка. Ведущие цепи электрического оснащения транспорта подлежат защите предохранителями плавкого типа, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы электропроводки ВАЗ 2106 является предохранительный блок, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования. Недостатки:

• неустойчивое соединение предохранителя и гнезда ведет к появлению мест обгорания;
• при эксплуатации предохранительный элемент подлежит нагреванию, что негативно воздействует на находящиеся рядом гнезда креплений;
• невысокая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверки этого блока должны проводится регулярно.

Использование т.н. «жучков» может повлечь за собой возгорание транспортного средства, т.к. велика вероятность совершения КЗ. Существует совершенно безопасный вариант модернизации штатных изделий, при которых установке подлежат ножевые предохранители, посадочные места которых прекрасно интегрируются в предохранительный блок.

Преимущества ножевых предохранителей:

• устойчивый контакт изделия с местом крепления;
• элемент плавкого типа запаян в ПВХ- корпус прозрачного вида;
• динамичное теплоотведение за счет увеличенной площади соприкосновения.

Важно: генераторное устройство «шестерки», проводка к нему, а также к АКБ, стартеру, боббине, реле включения оптики и некоторые другие элементы не оборудуются предохранительными элементами.

21061 21063 ». 2101, 2102, 2103, 2104, 2105, 2106, 2107

21061 21063 1987 1988 ……………

1987

1..
2..
3. 21061, -21063.
4. 21061, -21063.
5. 21061, -21063.
6. 21061, -21063.
7. 21061, -21063.
8. 21061, -21063.
9..
10..
11..
12..
13. 21061, -21063.
14. 21061, -21063.
15..
16..
17.21061, -21063.
18. 21061, -21063.
19..
20..
21. 21061, -21063.
22. 21061, -21063.
23..
24..
25..
26. 21061, -21063.
27. 21061, -21063.
28. 21061, -21063.
29. -.
30..
31..
32. — 21061, -21063.
33. -.
34..
35. 21061, -21063.
36..
37..
38..
39..
40..
41. 21061, -21063.
42..
43..
44..
45..
46..
47..
48.,.
49..
50..
51.,.
52..
53..
54..
55..
56..
57. 21061, -21063.
58..
59..
60..
61..
62..
63..
64..
65..
66. -.
67..
68..
69. 21061, -21063.
70..
71. *.

: -; -; .

* 21061, -21063.

1988
{banner_content}

1..
2..
3. 21061, -21063.
4. 21061, -21063.
5..
6..
7. 21061, -21063.
8. 21061, -21063.
9..
10..
11..
12..
13..
14. 21061, -21063.
15. 21061, -21063.
16..
17..
18. 21061, -21063.
19..
20..
21. 21061, -21063.
22. 21061, -21063.
23..
24..
25. * 21061, -21063.
26..
27. **.
28. 21061, -21063.
29. -.
30..
31..
32. — 21061, -21063.
33. ***.
34..
35. ****.
36..
37. 21061, -21063.
38..
39..
40..
41..
42..
43. 21061, -21063.
44..
45..
46. 21061, -21063.
47..
48..
49..
50.,.
51..
52.,.
53..
54..
55..
56. 21061, -21063.
57..
58. 21061, -21063.
59..
60..
61..
62..
63..
64..
65. 21061, -21063.
66..
67..
68..
69..
70..
71..
72. 21061, -21063.
73..
74.
75..

:; ;
-; -; .

*, 38.3706, 27.3705 027.3705
** 2000. . -108 661.3710 21061, -21063.
***.
**** 2000. .

.

-2106 :::

-2106 :::

			1 -; 2 -; 3 — ; 4 — ; 5 — , 6 — ; 7 -; 8 —

:

.
