Схема бп ноутбука. Схема блока питания ноутбука: устройство, диагностика и ремонт

Как устроен блок питания ноутбука. Из каких элементов состоит схема БП для ноутбука. Какие неисправности чаще всего возникают в зарядных устройствах ноутбуков. Как провести диагностику и ремонт блока питания ноутбука своими руками.

Устройство и принцип работы блока питания ноутбука

Блок питания (БП) ноутбука — это важнейший компонент, обеспечивающий работу всей системы. Его основная задача — преобразовать переменное напряжение сети в постоянное напряжение, необходимое для питания ноутбука.

Типовая схема БП ноутбука включает следующие основные узлы:

• Входной фильтр и выпрямитель
• ШИМ-контроллер и силовой ключ
• Импульсный трансформатор
• Выходной выпрямитель
• Схема стабилизации выходного напряжения

Как работает блок питания ноутбука? Принцип действия следующий:

1. Сетевое напряжение фильтруется и выпрямляется
2. ШИМ-контроллер формирует управляющие импульсы для силового ключа
3. Силовой ключ коммутирует напряжение на первичной обмотке трансформатора
4. На вторичных обмотках трансформатора формируется низковольтное напряжение
5. Выходной выпрямитель преобразует импульсное напряжение в постоянное
6. Схема обратной связи стабилизирует выходное напряжение

Такая схема позволяет получить стабильное выходное напряжение при изменении входного напряжения сети и нагрузки.

Типичные неисправности блоков питания ноутбуков

Блоки питания ноутбуков подвержены различным поломкам из-за интенсивной эксплуатации. Какие неисправности встречаются чаще всего?

• Повреждение кабеля питания (излом, обрыв проводов)
• Выход из строя штекера (разъема) питания
• Неисправность входных цепей (предохранитель, варистор)
• Пробой силового транзистора
• Неисправность ШИМ-контроллера
• Выход из строя выходных конденсаторов
• Пробой выходных диодов

Причины поломок могут быть разными: перегрузка, скачки напряжения, механические повреждения, естественный износ. Своевременная диагностика позволяет выявить неисправность на ранней стадии.

Диагностика блока питания ноутбука

Как проверить блок питания ноутбука на работоспособность? Для этого потребуются базовые навыки и простейшие инструменты:

1. Визуальный осмотр платы на предмет повреждений, вздутых конденсаторов, следов перегрева
2. Прозвонка входных цепей (предохранитель, варистор)
3. Проверка силового ключа и ШИМ-контроллера
4. Диагностика выходного выпрямителя
5. Измерение выходного напряжения

Для точной диагностики рекомендуется использовать мультиметр. Он позволит измерить напряжения и сопротивления в различных точках схемы.

Ремонт блока питания ноутбука своими руками

Многие несложные неисправности можно устранить самостоятельно. Какие виды ремонта доступны в домашних условиях?

• Замена поврежденного кабеля питания
• Замена или ремонт штекера (разъема)
• Замена предохранителя
• Замена вздувшихся конденсаторов
• Пропайка некачественных соединений

Для ремонта потребуются базовые навыки пайки и простейший инструмент: паяльник, припой, отвертка. Более сложные поломки лучше доверить специалистам.

Схемы блоков питания популярных моделей ноутбуков

Рассмотрим типовые схемы блоков питания некоторых распространенных моделей ноутбуков:

Схема БП ноутбука Acer

Блоки питания ноутбуков Acer обычно имеют следующую структуру:

• Входной EMI-фильтр
• Мостовой выпрямитель
• ШИМ-контроллер на микросхеме UC3842
• Силовой MOSFET-транзистор
• Импульсный трансформатор
• Выходной выпрямитель на диодах Шоттки
• Оптронная развязка в цепи обратной связи

Схема БП ноутбука Asus

Типовая схема блока питания ноутбука Asus включает:

• LC-фильтр на входе
• Выпрямительный мост
• ШИМ-контроллер TL494
• Пара силовых транзисторов
• Трансформатор с несколькими вторичными обмотками
• Синхронный выпрямитель на MOSFET
• Микросхема супервизора напряжений

Как продлить срок службы блока питания ноутбука

Чтобы зарядное устройство ноутбука прослужило дольше, следуйте простым правилам:

• Не допускайте перегибов и заломов кабеля
• Не дергайте за провод при отключении
• Избегайте перегрева блока питания
• Не оставляйте подключенным к сети без необходимости
• Используйте сетевой фильтр для защиты от скачков напряжения
• Периодически очищайте от пыли

Соблюдение этих простых рекомендаций поможет существенно продлить срок службы блока питания вашего ноутбука.

Выбор нового блока питания для ноутбука

Если ремонт невозможен или нецелесообразен, придется выбирать новый блок питания. На что обратить внимание при выборе?

• Мощность (должна соответствовать или превышать оригинальную)
• Напряжение (точное соответствие оригиналу)
• Тип разъема (должен подходить к вашей модели)
• Качество изготовления (лучше выбирать проверенные бренды)
• Наличие защиты от перегрузки и короткого замыкания

Не стоит экономить на блоке питания — от его качества зависит безопасность и долговечность работы всего ноутбука.

Заключение

Блок питания — важнейший элемент ноутбука, от которого зависит стабильность работы всей системы. Знание принципов его работы и типовых неисправностей поможет своевременно выявлять и устранять проблемы. При бережном отношении и соблюдении правил эксплуатации блок питания прослужит долгие годы.

пошаговая инструкция, как починить зарядное устройство

Какие неисправности встречаются чаще всего

Наиболее распространенная проблема, возникающая при эксплуатации бука, это, конечно, разъем питания. Если мы придерживаем провод рукой, прыгая с кровати за стол и обратно, то обычно все в порядке. Но многие ли так делают? Взял машину и пошел, а блок питания ноутбука волочится сзади, создавая немалую нагрузку на разъем.

В этой ситуации чаще всего страдает не вилка БП, а гнездо ноутбука. Но замена гнезда не является темой статьи, а потому рассматривать мы ее не будем.

Не менее редко у блока питания переламывается провод. Обычно выходной, поскольку сетевой толщиной с карандаш и жесткий, как проволока, переломить сложно. Выходной же может переломиться как возле штекера, так и возле самого блока питания.

Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Полезно! Если провод переломился под самый штекер (или блок питания), то придется немножко доработать сам штекер или втулку БП. Берем монтажный нож или простое лезвие безопасной бритвы и срезаем часть штекера (втулки).

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Если нет термоусадочных трубок нужного диаметра, то вполне подойдет и обычная изоляционная лента. Это будет не так эстетично, но вполне надежно.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:

«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.

Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой), надвинули на место пайки оболочку и все.

Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Тем же ножом разъединяем части корпуса.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза. Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Плюсы

Достоинства переносных БП:

• доступность в сочетании с надежностью в эксплуатации;
• КПД (66-71%). Потери мощности приходятся на те процессы, которые по времени настолько малы, что не отражаются на работе БП;
• малый габарит и масса не приводит к перегреву зарядного устройства;
• предусмотрено подключение к сетям с разбросом в диапазоне напряжений 110-240В и частот 50-60 Гц.

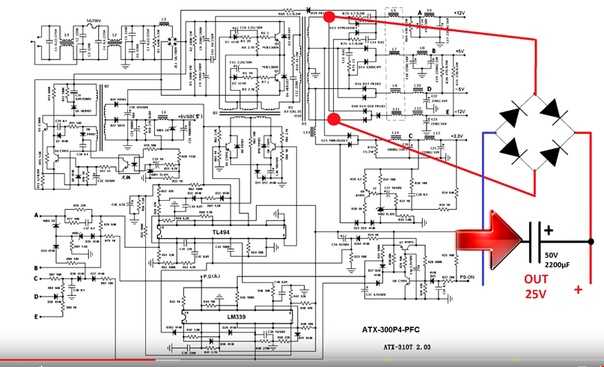

Типовые схемы блоков питания ноутбуков

Прежде чем заняться ремонтом, разберемся в принципе работы БП буков. Для этого рассмотрим пару типовых схем БП для ноутбуков. Начнем с более простого.

На схеме цифрами обозначены узлы:

• 1 – блок входных фильтров и выпрямитель;
• 2 – генератор с ШИМ и силовым ключом;
• 3 – импульсный трансформатор;
• 4 – низковольтный выпрямитель;
• 5 – схема стабилизации выходного напряжения.

Сетевое напряжение, пройдя через сетевой фильтр, выпрямляется диодным мостом, сглаживается и поступает на импульсный трансформатор. Управляет протеканием тока через трансформатор задающий генератор, оснащенный мощным ключом на полевом транзисторе. Пониженное трансформатором напряжение выпрямляется низковольтным выпрямителем и через индуктивный фильтр подается на нагрузку.

Стабилизация выходного напряжения осуществляется при помощи обратной связи – напряжение с дополнительной обмотки поступает на оптрон узла стабилизации, а тот, в свою очередь, управляет работой узла ШИМ задающего генератора, изменяя скважность импульсов управления трансформатором.

Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

На схеме цифрами обозначены узлы:

• 1 – блок входных фильтров и выпрямитель;
• 2 – генератор с ШИМ;
• 3 – температурная защита;
• 4 – импульсный трансформатор;
• 5 – силовой ключ на полевом транзисторе;
• 6 – низковольтный выпрямитель;
• 7 – схема стабилизации выходного напряжения.

Сетевое напряжение фильтруется и выпрямляется, затем поступает на импульсный трансформатор, который управляется ШИМ-генератором при помощи внешнего силового ключа. Пониженное трансформатором импульсное напряжение выпрямляется и подается в нагрузку. Узел стабилизации через оптопару представляет собой обратную связь для стабилизации выходного напряжения. Узел температурной защиты отключит БП, если температура его узлов (в частности, силового ключа) станет слишком высокой.

На этом, думается, можно остановиться, поскольку все БП для ноутбуков имеют такую же структурную схему и работают по одному и тому же принципу импульсного преобразования. Различия заключаются лишь в схемотехнике. Сложный узел имеет лучшие характеристики, простой – худшие. Но все они выполняют одни и те же функции. Так что, поняв, как работают блоки питания, схемы которых мы рассмотрели, несложно разобраться в любом другом.

Важно! Разобраться полностью, конечно, сложно, но выявить те узлы, что мы разобрали, можно будет без труда. А это главное, поскольку именно эти узлы чаще всего выходят из строя.

Диагностика и устранение поломок на плате

Диагностика и устранение поломок на плате
Если обнаружены дефекты в самом блоке питания, т.к. напряжение в розетке есть, а шнур подачи электроснабжения исправен, потребуется отремонтировать его. Во время диагностики необходимо сделать следующее:

1. Провести внешний осмотр оборудования. Под демонтированным корпусом находится плата, отвечающая за корректную работу зарядной станции. Важно тщательно оценить ее состояние и убедиться в отсутствии пятен и потемнений на внутренних элементах. Это касается и дорожек на плате – на ней не должны присутствовать почернения, следы гари или распайки. Во время диагностики следует внимательно посмотреть на электролитические конденсаторы. Если их торец оказался поврежденным, его придется поменять. При наличии признаков вздутия конденсата высоковольтного напряжения, есть вероятность повреждения диодного моста. После замены конденсатора не стоит спешить запускать БП в сеть, а лучше прозвонить мостовые диоды. Идентичные действия проводятся для низковольтного элемента.
2. Проверить цепи защиты. В число таких средств входит предохранитель, а иногда и варистор, который находится за предохранителем. При отсутствии ошибок сопротивление предохранителя сопоставимо с 0, а варистора – с бесконечностью.
3. Оценить цепи входного фильтра. Во время диагностики стоит убедиться, что дроссели обладают минимальным сопротивлением. Допустимые параметры для токоограничивающего резистора составляют 5-15 Ом.
4. Провести диагностику выпрямительного моста высоковольтного напряжения. Компонент выполнен из 4 отдельных диодов или представляет собой цельную конструкцию. Чтобы проверить напряжение каждого диода, лучше воспользоваться мультиметром с соответствующим режимом работы. При прямом включении прибор отобразит сопротивление в пару сотен Ом, а при обратном – показатель бесконечности.
5. Убедиться в исправности силового ключа. Если деталь не интегрирована в плату, а выполнена в виде внешнего модуля, потребуется провести прозвон мультиметром. Для начала следует выпоять сток-исток и прозвонить его в режиме диагностирования диодов. Во всех направлениях должен отображаться знак бесконечности.
6. Продиагностировать импульсный трансформатор. Повреждение этой детали является редким явлением, но полностью исключать его не стоит, тем более, если предыдущие элементы исправные. В случае выхода из строя этого компонента, придется выпаять его и заменить новым. Но следует учитывать, что прозванивание трансформатора не всегда описывает его точное состояние. Так, при наличии короткозамкнутых витков обнаружить поломку с помощью тестера будет невозможно. В качестве альтернативного метода диагностики можно использовать визуальный осмотр детали.
7. Проверить низковольтный выпрямитель. Чтобы оценить состояние диодов низковольтного выпрямителя, потребуется выпаять их. Другие действия по проверке выполняются точно так же, как при проверке диодов высоковольтного моста.
8. Прозвонить элементы выходного фильтра. Дроссельные компоненты на выходном фильтре диагностируются точно так же, как и на входном.

На этом диагностика блока питания ноутбука завершается. Большинство операций сможет выполнить даже новичок, не имеющий особой подготовки или профессионального оборудования. Однако более сложные дефекты потребуют привлечения специалистов. Решить их своими руками будет невозможно или очень сложно.
