Схема контроля уровня воды. Автоматические системы контроля уровня воды: виды, принципы работы, схемы

Как работают датчики уровня воды в резервуарах. Какие бывают типы датчиков для контроля жидкости. Как сделать простой датчик уровня воды своими руками. Схемы автоматического управления насосом.

Виды и принципы работы датчиков уровня воды

Автоматические системы контроля уровня воды широко используются как в быту, так и на производстве. Они позволяют отслеживать и регулировать количество жидкости в различных емкостях — от бытовых баков до промышленных резервуаров. Принцип работы таких систем основан на использовании специальных датчиков уровня воды.

Датчики уровня воды делятся на два основных типа:

• Сигнализаторы — отслеживают достижение определенного уровня жидкости
• Уровнемеры — непрерывно измеряют текущий уровень

По принципу действия выделяют следующие разновидности датчиков:

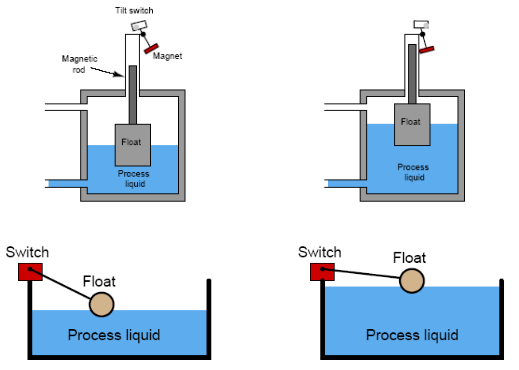

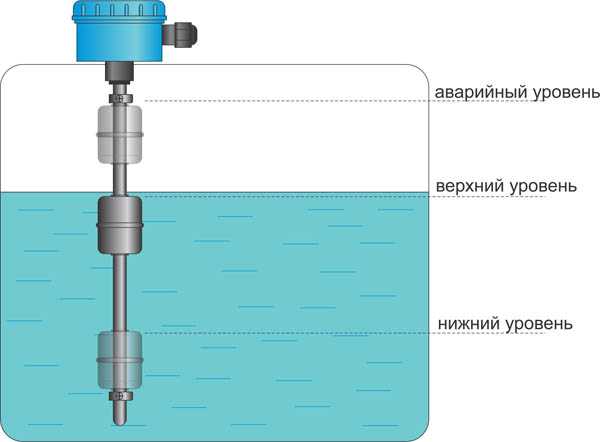

1. Поплавковые датчики

Простейший тип датчиков. Поплавок перемещается вместе с уровнем жидкости, замыкая или размыкая электрические контакты. Пример — поплавок в бачке унитаза.

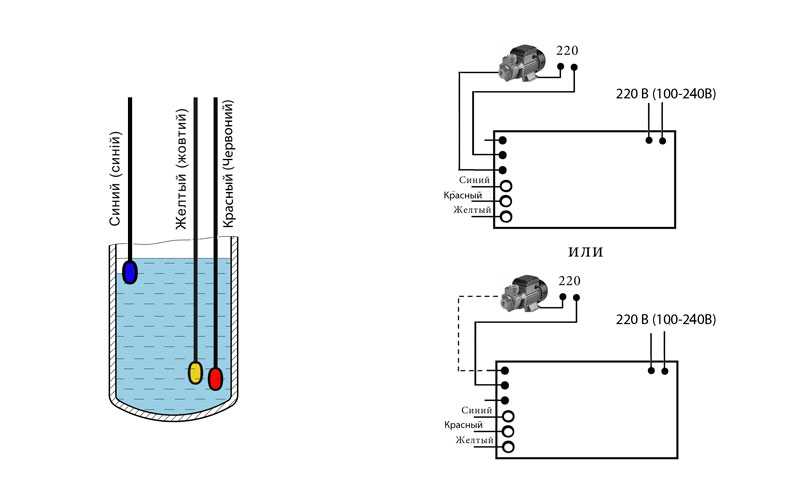

2. Кондуктометрические датчики

Работают на основе электропроводности воды. Состоят из нескольких электродов разной длины. При погружении электродов в воду между ними протекает ток, сигнализируя о достижении определенного уровня.

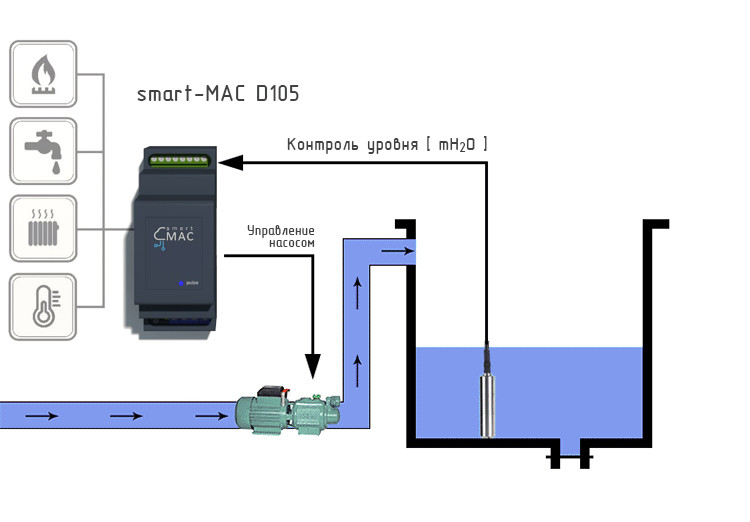

3. Гидростатические датчики

Измеряют давление столба жидкости. Состоят из погруженной трубки и сенсора давления. Чем выше уровень, тем больше давление на сенсор.

4. Емкостные датчики

Измеряют электрическую емкость конденсатора, которая меняется при погружении в жидкость. Позволяют делать измерения бесконтактно, через стенку емкости.

5. Ультразвуковые датчики

Излучают ультразвуковые волны и измеряют время их отражения от поверхности жидкости. Бесконтактный метод, подходит для агрессивных сред.

Как выбрать датчик уровня воды

При выборе датчика уровня воды для конкретной задачи нужно учитывать следующие факторы:

• Тип и свойства жидкости (плотность, электропроводность, агрессивность)
• Материал и размеры резервуара
• Требуемая точность измерений
• Необходимость непрерывного контроля или достаточно сигнализации
• Возможность контакта датчика с жидкостью
• Условия эксплуатации (температура, давление и т.д.)

Для бытового применения часто достаточно простых поплавковых или кондуктометрических датчиков. Для промышленных задач могут потребоваться более сложные ультразвуковые или радарные системы.

Самодельный датчик уровня воды

Простейший датчик уровня воды можно сделать своими руками. Рассмотрим схему на основе герконов и поплавка с магнитом:

Принцип работы:

1. Поплавок с закрепленным магнитом свободно перемещается по направляющей трубке
2. На трубке установлены два геркона — верхний и нижний
3. При низком уровне воды магнит замыкает нижний геркон
4. При высоком уровне — верхний геркон

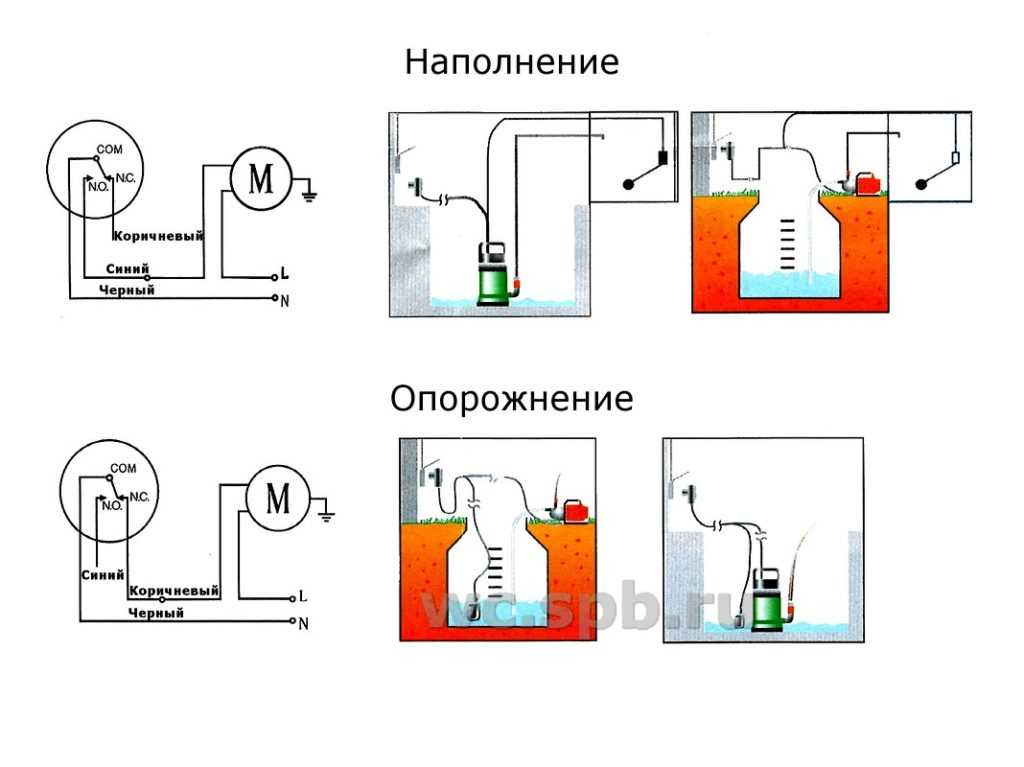

Схема управления насосом:

• При замыкании нижнего геркона включается реле, запускающее насос
• Реле становится на самоблокировку
• При достижении верхнего уровня замыкается верхний геркон
• Реле обесточивается, насос отключается

Такая схема позволяет автоматически поддерживать уровень воды в заданном диапазоне. Она проста в изготовлении и не требует сложных компонентов.

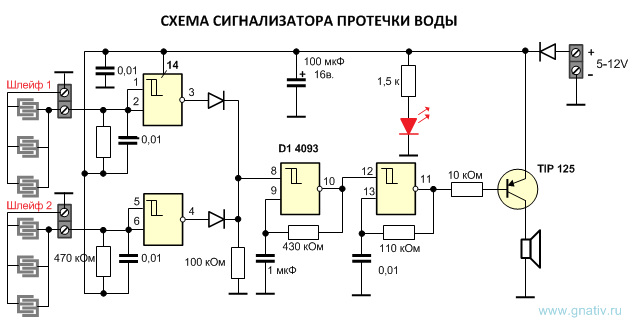

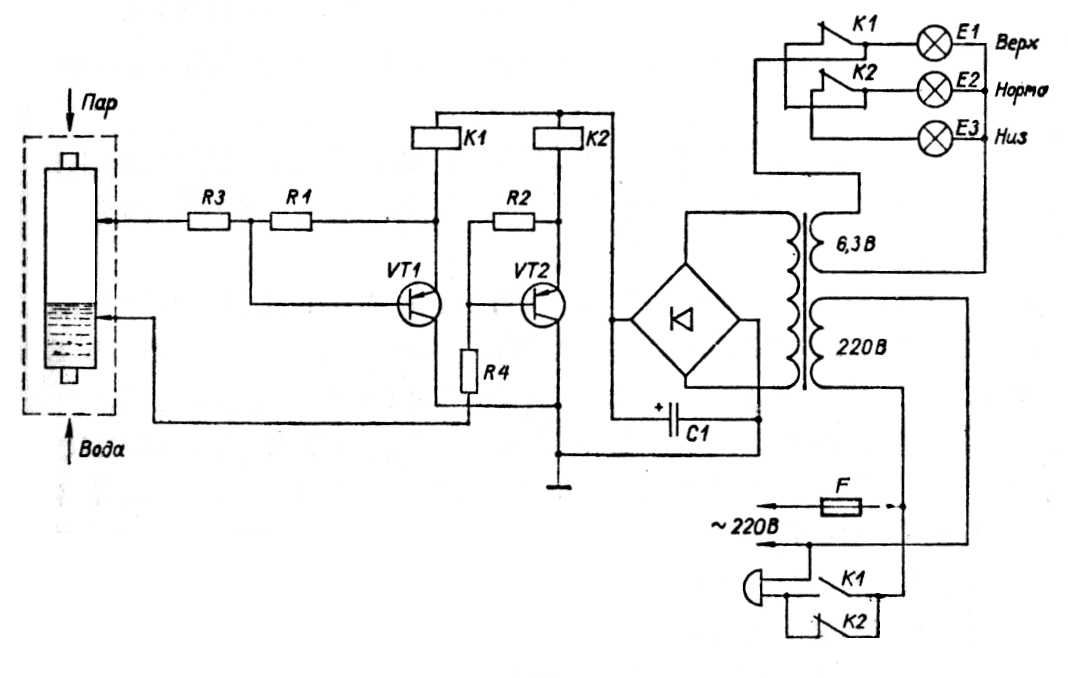

Схема автоматического регулятора уровня на транзисторах

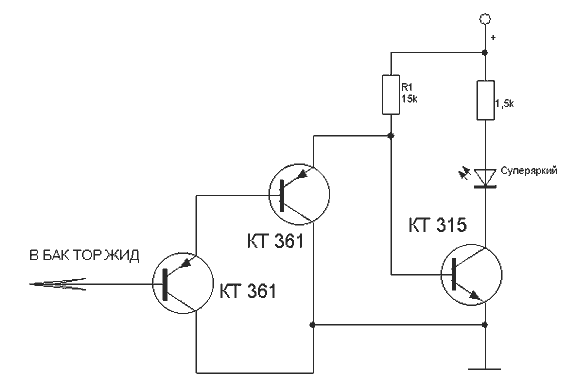

Рассмотрим еще одну простую схему автоматического контроля уровня воды на основе транзисторов:

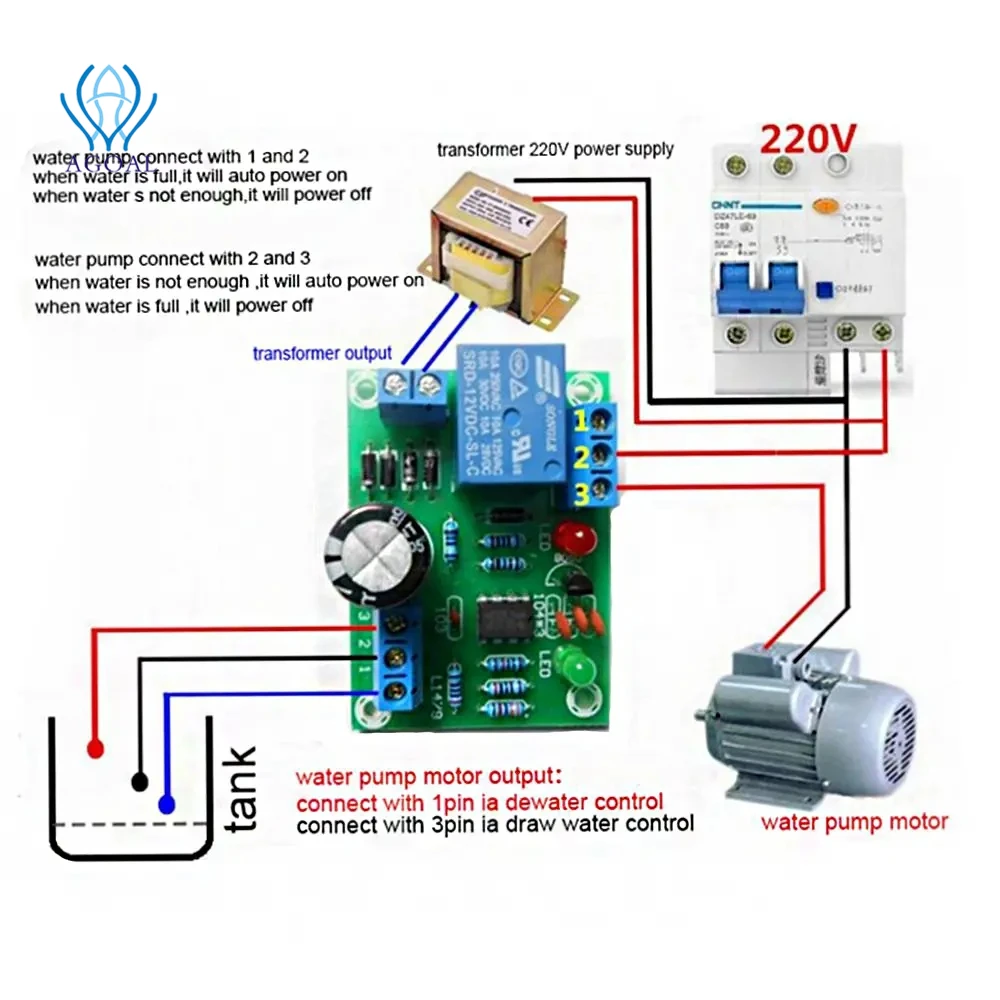

Принцип работы:

• Используются три электрода-датчика разной длины
• При высоком уровне все электроды в воде, транзистор T2 открыт, реле выключено
• При снижении уровня ниже среднего электрода T2 закрывается, T3 открывается, включая реле и насос
• При достижении верхнего уровня T2 снова открывается, отключая насос

Дополнительные функции:

• Защита от высокого напряжения (отключение при превышении 250В)
• Защита от низкого напряжения (отключение при падении ниже 170В)

Эта схема не требует механических частей и более надежна в эксплуатации. При этом она достаточно проста для самостоятельного изготовления.

Преимущества автоматических систем контроля уровня воды

Использование автоматических регуляторов уровня воды дает ряд преимуществ:

• Экономия электроэнергии за счет работы насоса только при необходимости
• Защита насоса от работы «всухую»
• Предотвращение переполнения резервуаров
• Поддержание оптимального уровня воды без участия человека
• Возможность удаленного мониторинга уровня воды

Области применения датчиков уровня воды

Автоматические системы контроля уровня воды находят широкое применение в различных сферах:

• Водоснабжение частных домов (контроль уровня в скважинах и накопительных баках)
• Системы полива и орошения
• Промышленные резервуары и отстойники
• Очистные сооружения
• Системы охлаждения оборудования
• Пищевая промышленность
• Химическое производство

Заключение

Автоматические системы контроля уровня воды — это эффективное решение для управления водными ресурсами как в быту, так и на производстве. Широкий выбор датчиков позволяет подобрать оптимальное решение для любой задачи. При этом даже простейшие схемы на основе доступных компонентов могут обеспечить надежную автоматизацию процессов водоснабжения.
