Схема подключения приборной панели ваз 2114: распиновка приборной панели (VDO и Счётмаш)

Содержание

обозначение панели приборов, лампочек и кнопок

Новых владельцев «четырнадцатой» интересует обозначение панели приборов ВАЗ 2114. В данной статье описывается, что означают кнопки, индикаторы и приборы на приборке этого автомобиля.

Индикаторные лампочки

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть  на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.


Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Приборы

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:

  • Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём – 50, через два – 90 и затем, вверху – 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
  • Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
  • Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
  • Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Цифры на его шкале означают:

  • 0 —пустой бак.
  • ½ — полбака.
  • 1 —полный бак.

Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

  1. габаритные огни;
  2. ближний свет.

  1. передние противотуманные фары;
  2. задние ПТФ;
  3. обогрев заднего стекла.

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

БИ БСК-10

Блок индикации БСК-10 позволяет, чтобы приборная панель ВАЗ 2114 показывала индикаторы состояния автомобиля. Контрольный электронный прибор имеет электрическую схему, оснащённую семью световыми индикаторами и звуковыми оповещениями.

Светодиодные индикаторы способны показывать такие значения, как:

  1. Уровень масла.
  2. Состояние омывающей жидкости.
  3. Открытие и закрытие дверей.
  4. Включение фар.
  5. Состояние антифриза.
  6. Непристёгнутые ремни безопасности.

Обозначение значков на приборной панели ВАЗ 2114  расположено в нижней части приборки на автомобилях, выпущенных в последние годы. Оно выглядит так:

  1. сигнализатор  уровня масла, если он ниже минимума, загорается красным;
  2. лампочка уровня омывающей жидкости, загорается оранжевым цветом, когда в бачке остаётся менее одного литра;
  3. значок уровня охлаждающей жидкости, загорающийся оранжевым цветом при его снижении менее допустимого значения;
  4. индикатор незакрытых дверей, загорается красным цветом;
  5. сигнализатор поломки стоп-сигналов или габаритных огней;
  6. лампочка неисправности тормозной системы, говорит о чрезмерном износе тормозных колодок или информирует о включённом ручном тормозе;
  7. индикатор непристёгнутых ремней.

На машинах первых лет выпуска обозначение значков на приборной панели ВАЗ 2114  было немного иным:


Прибор имеет пять режимов работы:

  1. выключен, когда в замке зажигания нет ключа;
  2. режим ожидания, если вставить ключ в замок;
  3. тестовый режим, когда включается зажигание. При этом звучит звуковой сигнал, и появляются контрольные лампочки состояния машины. Блок тестирует функции и системы авто;
  4. предварительный тест. В этом режиме контрольные лампочки на приборной панели должны погаснуть при отсутствии неисправностей и, если водитель не забыл пристегнуться ремнём безопасности. Если в авто имеется поломка, отвечающая за неё лампочка сначала будет мигать, а потом начнёт гореть постоянно;
  5. тестирование при работающем двигателе. В этом режиме прибор периодически проверяет состояние систем машины, индикация которых предусмотрена на панели приборов. Если в них будет обнаружена поломка, соответствующая лампа загорится на приборке.

Прибор позволяет владельцу оценить состояние автомобиля и безопасность его эксплуатации. Игнорировать показания на панели нельзя, так как некоторые из них могут свидетельствовать о серьёзных проблемах. Следует регулярно проверять работу самого устройства и корректность его показаний.

Органы управления и оборудование салона ВАЗ 2113 | 2114 | 2115

2. Органы управления, приборная панель и оборудование салона

Органы управления
Панель, устанавливаемая при сборке на заводе заз: 1. левый боковой дефлектор, 2. левый дефлектор обдува боковых окон, 3. подрулевой переключатель управления наружным освещением и указателями поворотов, 4. рулевое колесо, 5. комбинация приборов, 6. кнопка подачи звукового сигнала, 7. кнопка аварийной световой сигнализации, 8. подрулевой переключатель управления стеклоочистителям и иомывателями, 9. выключатель наружного освещения, 10. выключатель передних противотуманных фар(опция), 11. заглушка(гнездо под кнопку дополнительного оборудования), 12. выключатель задних противотуманных фонарей, 13. выключатель подогрева заднего окна, 14. бортовой компьютер «multitronics»(опция), 15. панель приборов, 16. панель индикаторов, 17. перчаточный ящик, 18. правый дефлектор обдува боковых окон, 19. правый боковой дефлектор, 20. рычаг отпирания капота, 21. корректор фар, 22. регулятор подсветки приборов, 23. замок зажигания, 24. педаль сцепления, 25. педаль тормоза, 26. педаль акселератора, 27. заглушка, 28. прикуриватель, 29. отсек для мелких предметов, 30. рычаг переключения передач, 31. кнопка подогрева водительского сиденья(опция), 32. рычаг стояночного тормоза, 33. кнопка подогрева сиденья переднего пассажира(опция), 34. пепельница, 35. ниша для установки радиоприемника или магнитолы, 36. панель управления отопителем и вентиляцией салона, 37. центральный дефлектор, 38. журнальная полка, 39. предупредительный индикатор недостаточного уровня моторного масла в картере двигателя, 40. предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя, 41. предупредительный индикатор падения уровня охлаждающей жидкости, 42. индикатор незакрытой двери, 43. предупредительный индикатор выхода из строя ламп сигнальных огней, 44. предупредительный индикатор износа тормозных накладок передних колес, 45. предупредительный сигнал о непристегнутом ремне безопасности, 46. кнопка омывателя фар(опция), 47. заглушка(гнездо под кнопку дополнительного оборудования), 48. указатель температуры охлаждающей жидкости, 49. тахометр, 50. индикатор левого указателя поворота, 51. индикатор правого указателя поворота, 52. спидометр, 53. указатель уровня топлива, 54. индикатор резервного остатка топлива, 55. индикатор низкого давления асла, 56. индикатор затяжки стояночного тормоза, 57. индикатор системы зарядки, 58. дисплей отображения часов и температуры, 59. предупредительный индикатор «проверьте двигатель», 60. индикатор аварийнойсветовой сигнализации, 61. дисплей одометра и счетчика суточного пробега, 62. кнопка сброса счетчика суточного пробега, 63. индикатор дальнего света фар головного освещения, 64. предупредительный индикатор аварийного состояния рабочей тормозной системы, 65. индикатор включения габаритного света.
Спидометр
Указывает приблизительную скорость движения автомобиля (в км/ч).
Одометр
Служит для отображения суммарного пробега автомобиля (в км).
Счетчик суточного пробега
Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.
Тахометр
Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо число на шкале, на которое указывает стрелка, умножить на 100.
Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что является опасным для двигателя.
Внимание
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 6000 об/мин).

Указатель температуры охлаждающей жидкости
Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
Внимание
Не допускайте, чтобы двигатель работал в режиме перегрева (свыше 110°С).

Указатель уровня топлива
При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9.5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.
Эконометр
Данный указатель предназначен для того, чтобы помочь водителю выбрать наиболее экономичный режим работы двигателя. Шкала эконометра разделена на две зоны — белую и желтую. Белая зона соответствует экономичному режиму, желтая — режиму высокого расхода топлива.
Индикаторы указателей поворотов
При включении указателей поворотов, данный индикатор начинает мигать на панели приборов. В случае если индикатор мигает слишком часто, это указывает на возможное перегорание ламп указателей поворотов. Необходимо заменить перегоревшую лампу новой.
Индикатор включения габаритного света
Данный индикатор загорается при включении наружного освещения автомобиля.
Индикатор дальнего света фар
Данный индикатор загорается синим светом при включении дальнего света фар.
Предупредительный сигнал «STOP»
Данный световой сигнал может загораться одновременно с одним из следующих индикаторов. Если загорелся данный предупредительный сигнал, необходимо немедленно остановить автомобиль в безопасном месте и принять меры к поиску и устранению неисправности. Дальнейшее движение на автомобиле с зажженным предупредительным сигналом «STOP» небезопасно.
Предупредительный индикатор аварийного состояния рабочей тормозной системы
Загорается красным светом при понижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
Внимание
При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.

Индикатор затяжки стояночного тормоза
Индикатор загорается красным светом при активации стояночного тормоза.
Индикатор незакрытой двери
Данный индикатор загорается в случае, если одна или несколько дверей автомобиля не закрыты или закрыты неплотно.
Предупредительный сигнал о непристегнутом ремне безопасности
Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.
Индикатор включения аварийной сигнализации
Данный индикатор загорается одновременно с включением аварийной световой сигнализации.
Индикатор системы зарядки
Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.
Индикатор низкого давления масла
Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
Внимание
Движение автомобиля при горящем индикаторе низкого давления масла может привести к серьезным повреждениям двигателя.

Предупредительный индикатор «проверьте двигатель»
Примечание
Только для автомобилей с системой непосредственного впрыска топлива.

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы и при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
Внимание
Движение с горящим индикатором «Проверьте двигатель» запрещено.

Индикатор включения задних противотуманных фонарей.
Данный индикатор загорается при включении задних противотуманных фонарей.
Индикатор подогрева заднего стекла.
Данный индикатор включается после нажатия кнопки включения подогрева заднего стекла и гаснет при повторном нажатии.
Предупредительный индикатор выхода из строя ламп сигнальных огней (опция)
Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.
Предупредительный индикатор падения уровня охлаждающей жидкости (опция)
Данный индикатор загорается при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед тем, как долить охлаждающую жидкость в систему, необходимо убедиться в отсутствии утечек.

Предупредительный индикатор износа тормозных накладок передних колес (опция)
Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1.5 мм. В этом случае необходимо заменить тормозные колодки новыми.
Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя (опция)
Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости.
Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя (опция)
Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, убедитесь в отсутствии утечек.
Индикатор прикрытия воздушной заслонки карбюратора

Примечание
Только для автомобилей с карбюраторными двигателями.

Данный индикатор загорается при использовании принудительного прикрытия дроссельной заслонки для облегчения пуска двигателя.

Схема подключения тахометра ваз 2114 инжектор

Устройство и основные функции тахометра

Тахометр – это устройтсво, предназначенное для отображения информации о количестве оборотов коленчатого вала. Современные цифровые тахометры располагают и другими полезными функциями, такими как: расчет расхода топлива, рекомендации по оптимальному скоростному режиму. Ввиду того, что ВАЗ выпускает как инжекторные, так и карбюраторные модели автомобилей, подключение тахометра к представителям данного семейства имеет свои особенности.

Как подключить тахометр на ВАЗ.

Берем механический тросик. Один конец соединяем с тахометром, другой с двигаетлем автомобиля. Тахометр будет показывать обороты двигателя. Подключаем тахометр на автомобиль карбюраторного типа следующим образом: плюс тахометра к плюсу зажигания, массу – на землю (кузов), минус – на катушку зажигания.

При таком подключении устройство преобразует частоту импульсов в электрическое поле. Специальное электронное устройство обрабатыает этот сигнал и выводит значение его величины на экран. Работа тахометра зависит и от вила лвигателя. Например, на четырехцилиндровом четырехтактном двигателе одному обороту соответствуют два электрических импульса.

Подключение тахометра к инжекторному двигателю

В инжекторном двигателе тахометр подключается к контроллеру блоку управления двигателем, не к зажиганию, в отличии от карбюраторных двигателей. Подключение следующее: масса – на землю (кузов), плюс к плюсу зажигания, вход1 на блок управдения двигателем, вход 2 на датчик положения коленчатого вала. Таким образом, прибор считывает импульсы уже непосредственно с контроллера, который получает данные с датчика положения коленчатого вала.

Тахометр для новичков за рулем

Тахометр не относится к обязательному оборудованию автомобиля, и управлять автомобилем вы можете и без него. Но, несмотря на это, он пользуется популярностью у водителей, особенно у «новичков», которым еще трудно определить субъективно обороты двигателя и сориентироваться в переключениях коробки передач.

Подключение и замена тахометра не простая манипуляция, поэтому, без соответствующих знаний и опыта не стоит заниматься этим самостоятельно. Лучше обратиться на специализированную станцию. Не устанавливайте приборы, которые не соответствуют модели вашего автомобиля – это чревато ложными показаниями, как минимум. Больше информации о схеме тахометра читайте тут.

Распиновка приборной панели 2114 – Легкое дело

Лада 21099 Conqueror of the Desert☺ › Бортжурнал › Распиновка приборной панели 2114

Контакты:1 — проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.2 — лампа аварийной сигнализации, загорится при подаче +.3 — лампа дальнего света, подключить к зелёно-чёрному проводу.4 — указатель уровня топлива, подключить к розово-красному проводу.5 — к датчику скорости.6 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.7 — сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.8 — лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.9 — лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.10 — подсветка приборов, подключить к белому проводу.11 — масса, подключить к чёрному проводу.12 — питание приборов, подключить к оранжевому проводу.13 — если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).14 — масса, подключить к бело-чёрному проводу.15 — низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.16 — высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.17 — если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.18 — указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.19 — лампа наружного освещения, подключить к жёлтому проводу.20 — лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.21 и 22 идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.23 — питание приборов, подключить к оранжево-синему проводу.24 — лампа ручного тормоза, подключить к коричневому проводу.25 — лампа заряда аккумулятора, подключить к коричнево-белому проводу.26 — лампа низкого давления масла, подключить к серо-синему проводу.

Сразу говорю подключение разное

Нравится 162 Подписаться

Комментарии 160

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Всем привет, у меня такая проблема, ваз 2114 не горит лампочка аварийки подумал перегорела, снял приборку и обнаружил что не подходит провод к колодке на эту лампочку не подскажите куда он должен идти монтажного блока в какую колодку, если можно то картинку лучше))) Заранее спасибо!

ошибся на машину поставил на ваз 2107

у меня проблема поставил панель приборов от ваз 2114 на ваз 2108 инжектор подкльчил приборы горят а тахомитер бензин уровень и охлаждение не показывает завёл машину газуеш а тахомитер не работает поменял тахомитер всеровно не работает

Подскажи плиз по поводу 5 контакта.+ и — с датчика скорости куда подключаешь?

Как на второй или первый(не знаю точно) дисплей вывести показания зарядки АКБ. или это опция?Первый кажет пробег основной и суточный…второй время и температуру за бортом…у кого то тут на Drive видел что второй дисплей кажет зарядку…если можно это сделать научите как.

Это зависит от приборки.

Какова зависимость от приборки. приборка VDO…два экрана.

Здарова. Это на карбовую машину или на инжектор?

Привет, это распиновка на какую проводку? 08 или14? Я поставил торпеду на 8 с четырём, как восьмерочную проводку переделать, не подскажешь?

Полная версия сайта

схема, значки, щиток и ремонт

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

  1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
  2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

  1. Первый значок — масляная лампа, которая означает падение уровня масла в картере узла двигателя. Если масла недостаточно, этот индикатор загорится. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, в баке запас менее 1 л.
  2. Купол с ключиком — если он загорелся, значит, охлаждающей жидкости в расширительном баке недостаточно.
  3. Значок больше напоминает ременную пряжку, сообщает о том, что двери автомобиля закрыты не полностью.
  4. Перечеркнутая крестом лампочка — габаритные сигналы или стоп-фары неисправны. Скорее всего, потребуется ремонт одного из устройств.
  5. Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, стерты колодки, требуется их проверка и замена.
  6. Значок с человечком и ремнями — индикатор, обозначающий, что водитель не пристегнул ремень.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

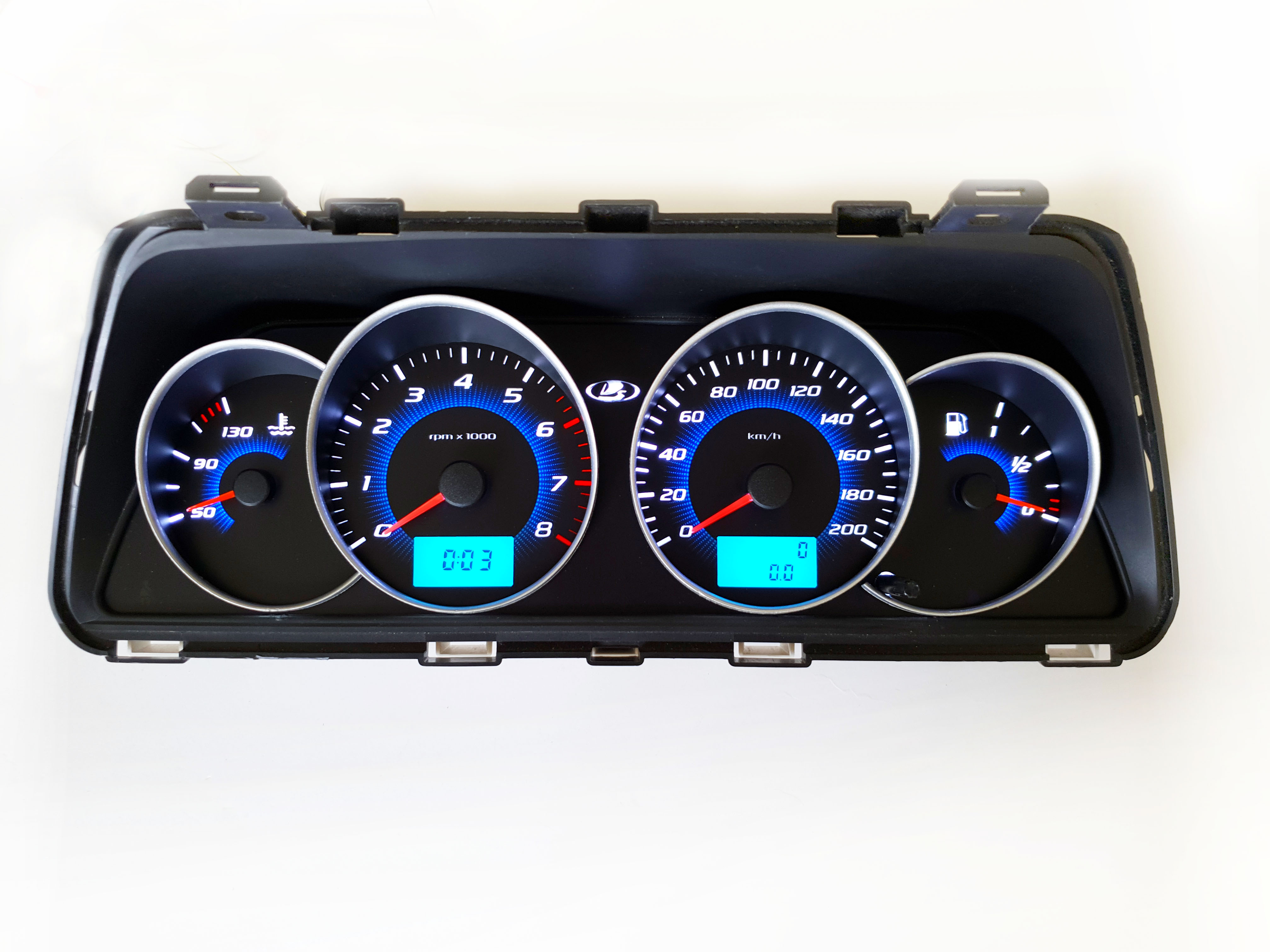

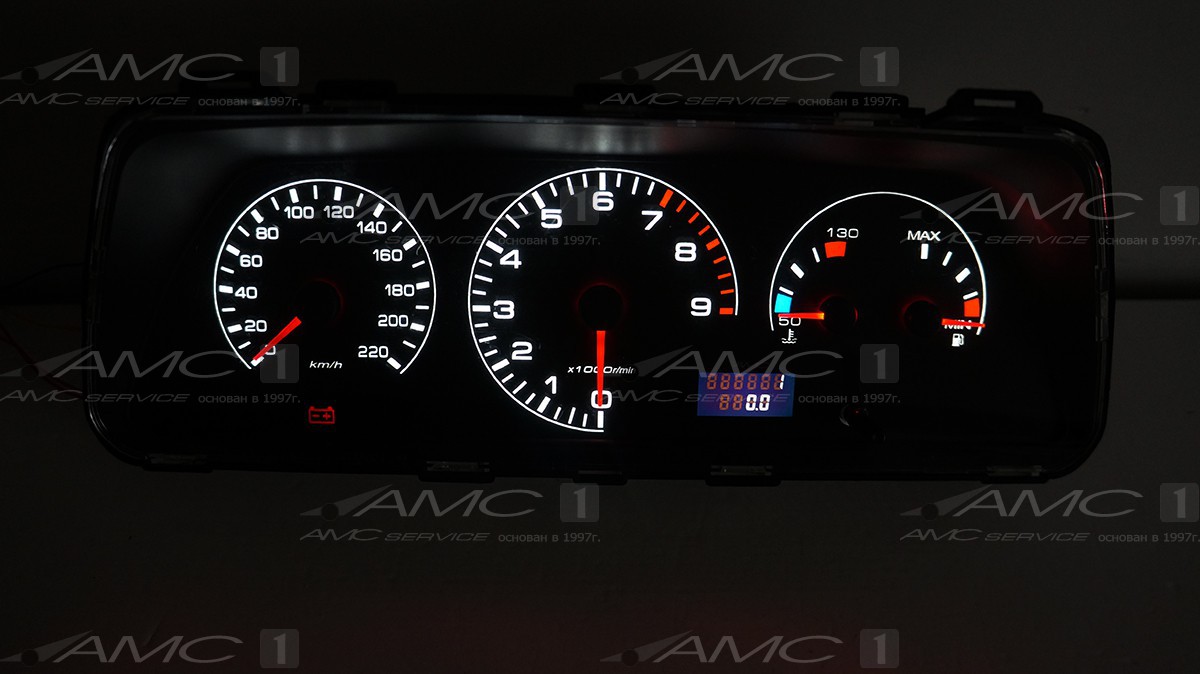

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

  1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
  2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

обозначение кнопок и тюнинг приборки

В каждом современном автомобиле имеется приборная панель (ПП), которая, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобилестроения приборки стали оснащаться новыми индикаторами и датчиками, в частности, в этой статье речь пойдет об отечественных «Четырках». Какие элементы включает в себя панель приборов ВАЗ 2114, каким поломкам она подвержена и как поменять ПП — ответы на эти вопросы ищите ниже.

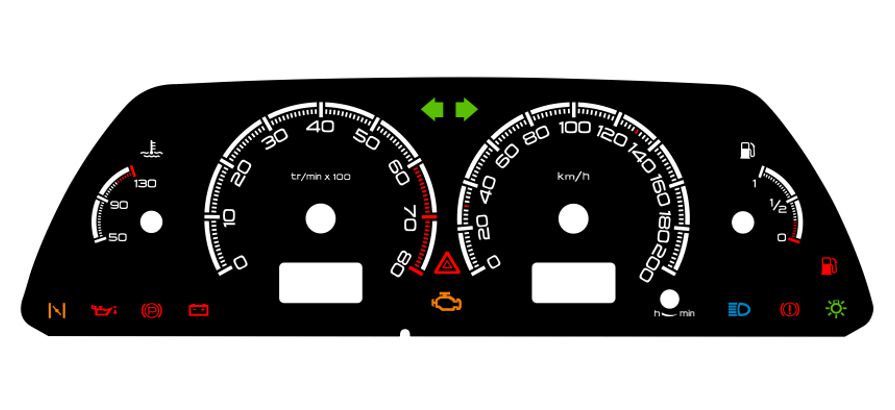

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

  1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
  2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
  3. Индикатор левого поворота.
  4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
  5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
  6. Контроллер уровня бензина в баке.
  7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
  8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
  9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
  10. Символ включения дальнего освещения, горит синим цветом.
  11. Эта кнопка используется для сброса суточных значений пробега.
  12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
  13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
  14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
  15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
  16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
  17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
  18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
  19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Возможные неисправности: признаки и причины

ПП — это электронный узел, поэтому, как и в любом другом устройстве, в его работе могут произойти неполадки.

С какими проблемами может столкнуться автомобилист:

  1. Подсветка приборки перестала гореть, при этом все датчики и индикаторы работают в нормальном режиме. При такой проблеме неисправность нужно искать в предохранительном устройстве под маркировкой F16. Данный предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому если повороты и аварийка работают нормально, то причину следует искать в обрыве электроцепи либо коротком замыкании.
  2. Тахометр или спидометр работают некорректно. Как сказано выше, в таких случаях нужно в первую очередь проверять датчики — положения колеванала, а также скорости. Если датчики рабочие, то возможно, проблема кроется в плохом их контакте с электросетью авто либо повреждении проводки подключения.
  3. Не работает только часть лампочек приборной панели, при этом все контроллеры функционируют корректно. При таких неполадках причина, скорей всего, заключается в выходе из строя ламп на приборке, при их перегорании устройства следует заменить на новые.
  4. Стрелка на датчиках уровня топлива и температуры охлаждающей жидкости не поднимается или поднялась на самую верхнюю точку. Если стрелка лежит, то скорей всего, причину нужно искать в датчиках и электроцепи подключения. ДТОЖ в «Четырках» размещается в головке блока цилиндров, а контроллер уровня топлива находится в бензонасосе.Прежде чем заменить вышедшее из строя устройство, нужно проверить работоспособность проводки подключения, а также контакты. Если же стрелка поднялась в самую верхнюю точку, то скорей всего, в электроцепи присутствует замыкание. Для поиска проблемы лучше воспользоваться услугами электрика.
  5. Если панель в целом работает нормально, но некоторые контроллеры функционируют некорректно или со сбоями, то причину следует искать в электронной схеме. Возможны неисправности в работе процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

  1. Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
  2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
  3. Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
  4. Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
  5. Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
  6. Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
  7. Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
  8. Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.
Фотогалерея «Меняем ПП своими руками»

Идеи для тюнинга и доработки щитка

Какие идеи для тюнинга можно использовать для модернизации приборки:

  1. Купить новую электронную панель. Такой способ тюнинга считается одним из наиболее затратных, тем более, для его реализации, скорей всего, потребуется менять разъемы. Стоимость таких приборок обычно высокая.
  2. Приобрести или сделать самому вставки и установить их на шкалы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора щитка, а также отсоединения стрелок от датчиков. Такой способ является одним из наиболее простых.
  3. Установить светодиодные лампочки в подсветку устройства. В данном случае нужно будет также разбирать приборную панель, однако сам процесс реализации этого метода более простой. Вам не нужно будет демонтировать стрелки с датчиков — потребуется только отсоединить старые лампы и установить вместо них диодные.При покупке новых светодиодов нужно быть внимательным, чтобы цоколь заменяемых источников освещения был идентичным. В том случае, если цоколи не будут соответствовать, то придется паять лампочки. Вместо отдельных ламп можно приобрести диодную ленту.
  4. Самый кропотливый по реализации и самый дешевый в плане стоимости вариант — покрасить стрелки, а также цифры и деления на датчиках флуоресцентной краской. В сочетании с диодным освещением это позволит улучшить яркость и контрастность приборной панели.

Загрузка .

Заключение

Помните о том, что приборная панель — это связующее устройство между автовладельцем и машиной. Поэтому автолюбитель должен понимать, о чем сигнализируют те или иные индикаторы.

Видео «Как изменить цвет подсветки контрольного щитка?»

Инструкция на тему изменения подсветки в приборке «Четырки» приведена в ролике ниже (автор — канал By гараж #229).

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

    Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

Тюнинг

, схема, цена. Как заменить панель приборов своими руками

Щиток приборов ВАЗ-2107 оснащен всеми важными сигнализациями и контроллерами, контролирующими нормальную работу основных узлов автомобиля. Зная все нюансы, а также возможности датчиков и устройств, можно вовремя выявить определенную неисправность, предотвратив более серьезные поломки. Рассмотрим функционал этого элемента, его улучшение, а также способ замены.

Индикаторы масла и АКБ

Если загорелся индикатор аварийного давления масла ВАЗ-2107 на приборной панели, необходимо остановить автомобиль и заглушить двигатель.Обязательно проверьте уровень масла, при необходимости долейте запас до нужной отметки и только после этого запускайте двигатель. Если аварийная лампа продолжает гореть, заглушите силовой агрегат и отбуксируйте машину в ближайшую мастерскую. Дальнейшее движение при горящем индикаторе приведет к проворачиванию кривошипов, так что двигатель начнет «стучать». Это может спровоцировать заклинивание мотора и его последующий капитальный ремонт.

Когда загорится контрольная лампа аккумуляторов, сначала проверьте клеммы на окисление и потерю контакта.Если устранение этих точек не помогло, причина неисправности в генераторе. Скорее всего, он не вырабатывает достаточного тока, необходимого для подзарядки аккумулятора. Желательно выключить все электроприборы и проследовать до ближайшей СТО. Качественный аккумулятор проедет не менее 100 километров, питая только систему зажигания. Преимущественно в таких случаях выходит из строя реле напряжения регулятора.

Датчики уровня топлива, тормозов и охлаждающей жидкости

Индикатор контроля топлива показывает наличие топлива в баке.Нулевая отметка говорит о том, что осталось меньше 5 литров бензина и пора ехать на заправку.

Зажигание на панели приборов ВАЗ-2107 аварийный датчик тормозной жидкости требует немедленной остановки. Затем проверьте уровень жидкости, долейте до необходимого значения. Кроме того, необходимо убедиться, что автомобиль способен тормозить. Если механизм сработал, доберитесь самостоятельно в автосервис. Если реакции нет, вызовите эвакуатор, слесаря ​​или устраните неисправность самостоятельно.

Индикатор, показывающий температуру хладагента, находится в красной зоне. Начинающий водитель может не заметить закипание двигателя до того, как из-под капота выйдет пар, так как в данной модели не предусмотрена сигнализация, информирующая о перегреве двигателя. В этой ситуации необходимо остановиться и дать силовому агрегату остыть. В случае отсутствия обрыва соединительных патрубков необходимо попытаться добраться до гаража или СТО, чтобы выяснить причину неисправности.Чаще всего эта проблема возникает из-за выхода из строя термостата или вентилятора радиатора.

Схема панели приборов ВАЗ-2107

Рассмотрим основные устройства и показатели, входящие в схему панели приборов «семерка»:

  • Вольтметр.
  • Спидометр (указатель скорости).
  • Одометр. Считает пройденное расстояние.
  • Тахометр. Служит для определения частоты вращения коленчатого вала. Красная зона указывает на превышение максимально допустимого значения (6 тысяч оборотов в минуту).
  • Датчик температуры хладагента. Зеленая зона — норма, красная секция — перегрев мотора. Эксплуатация автомобиля запрещена при температуре охлаждающей смеси, превышающей 118 около С.
  • Эконометрический. Устройство позволяет выбрать оптимальный режим движения, на что указывает наличие стрелки в зеленой зоне.

Контрольные лампы

Панель управления приборной панели ВАЗ-2107, настройка которой обсуждается ниже, включает следующие индикаторы и датчики:

  • Активация поворотных указателей, о чем свидетельствует мигающий зеленый индикатор.
  • Индикатор заряда АКБ. Во время запуска мотора индикатор горит красным цветом и гаснет. Когда свечение продолжается, необходимо проверить заряд аккумулятора. Среди основных причин неисправности: низкое натяжение ремня, неисправность цепи или генератора.
  • Датчик включения габаритных огней.
  • Контрольная лампа включения дальнего света (в активном режиме горит синим цветом).
  • Контроль уровня масла. О недостаточном показателе свидетельствует постоянно горящая красная лампа.
  • Индикатор неисправности механизма управления силовым агрегатом. Сенсор в штатном режиме горит оранжевым светом, после запуска тухнет. Мигающая или постоянно горящая лампа указывает на неисправность в системе. Данная функция используется на панели приборов ВАЗ-2107 (инжектор).
  • Включение стояночного тормоза — датчик горит красным светом.
  • Также есть сигнализаторы пройденного пути, запаса топлива, уровня топлива.

Клавиатура управления

Панель приборов ВАЗ-2107, цена которой в современной версии варьируется в пределах 4 тысяч рублей, оснащена клавишными переключателями.Основными элементами этого типа являются:

  • Выключатель наружного освещения. Он работает в трех положениях, сигнализируя о включении подсветки приборов и стояночных огней, дополнительном включении ближнего света и выключении внешнего освещения.
  • Регулятор обогрева заднего стекла. Активируется при включении зажигания.
  • Блок управления задними противотуманными фарами. Режим активируется при включении ближнего света при нажатии соответствующей клавиши.
  • Выключатель тепловентилятора.Устройство работает на низкой и высокой скорости.

Дополнительные контрольные лампы:

  • Предупреждающий индикатор о том, что ремни безопасности не пристегнуты (сигнализируется красным цветом).
  • Датчик обогрева заднего стекла (оранжевый).
  • Лампа контроля аварийного состояния тормозной системы.

Модернизация

Тюнинг приборной панели ВАЗ-2107 позволяет кардинально изменить интерьер салона, преимуществ материалов и приспособлений для этого на рынке предостаточно.Доработку панели рекомендуется начать с установки оригинальной подсветки. Это не только улучшит эстетику участка, но и не будет перенапрягать глаза в ночное время. Среди других возможностей тюнинга панелей — установка белой шкалы приборов, отделка стрелок, установка современной аудиосистемы, обшивка корпуса инновационными материалами и многое другое, чего хватит на деньги и фантазию. Чтобы получить 100% эффект, лучше всего доверить работу профессионалам.

Светодиодная подсветка панели приборов ВАЗ-2107

Аналогичное оборудование дает автомобиль торпедомо

Кондиционер на ВАЗ-2114: установка, ручная

Завод не устанавливал кондиционер на ВАЗ-2114, даже в идеях. дизайнеры никогда. Но, хоть и создана на базе «девятки» (была популярна более 25 лет назад), по-прежнему имеет относительно привлекательный внешний вид и пользуется спросом у потребителей. Хороший уровень шумоизоляции и хороший двигатель позволяют установить на четырнадцатую модель кондиционер.

Рекомендуется устанавливать его на двигателях с впрыском топлива, потому что они имеют электронное управление и работают стабильно независимо от нагрузки. Если попробовать поставить кондиционер на карбюраторные моторы, при движении будут наблюдаться сбои.

Зачем нужен кондиционер?

Для многих автомобилистов кондиционер на ВАЗ-2114 — несбыточная мечта, но осуществимая. Значительное повышение комфорта — ответ на вопрос, зачем он вам. Конечно, можно поставить небольшой веер или открытое окно.Но фанаты чувствуют, что тепла нет, а через открытые окна в салон попадут и пыль, и грязь, и выхлопные газы от проезжающих мимо ряда грузовиков.

А если двигаться по дороге, при открытых окнах будет появляться много шума, который очень быстро надоедает. А установка кондиционера на ВАЗ-2114 с комфортом решит все проблемы.

Кондиционер способен:

  1. Понижать температуру в салоне.
  2. Нагрейте отсек на температуру от 5 до 15 градусов.Полезное качество осенью и весной.
  3. Сушить на воздухе.

Если и кондиционер, и обогреватель, можно избавиться от лишней влаги, окна не запотевают. Это пойдет на пользу автомобилю, так как внутри может скапливаться влага и вызвать появление коррозии. Нагрев происходит за счет изменения направления движения хладагента в системе. Внешний радиатор холодный, а внутренний горячий.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, данная система состоит из нескольких …

Комплект кондиционера

Стандартный кондиционер на ВАЗ-2114 в составе:

  1. Блок-испаритель.
  2. Компрессор (для создания давления).
  3. Конденсатор.
  4. Заглушка и ось рециркуляции.
  5. Ремень.
  6. Трубка конденсаторная
  7. Уплотнения, крепеж, втулки.
  8. Кронштейн для установки генератора и компрессора.
  9. Электропроводка.
  10. Видео.
  11. Трубка и испаритель.

На самом деле такие компоненты можно найти в любом кондиционере, даже в уличном или оконном. Убедитесь, что к устройству прилагается технический паспорт и руководство. Воздух в салоне проходит через отверстия, предусмотренные производителем автомобиля, никаких лишних отверстий вырезать не нужно.

Для установки вам понадобится набор ключей, все остальное в комплекте и изобретать велосипед не нужно.Желательно просмотреть несколько видеоуроков, в которых люди делятся секретами установки кондиционера на ВАЗ-2114.

Характеристики климатического оборудования

Большинство моделей климатических систем с похожими параметрами. Все они предназначены для использования на определенных моделях автомобилей. Главное условие — достаточная мощность мотора и генератора. «Морозный» кондиционер ВАЗ-2114 можно охарактеризовать следующими характеристиками:

  1. Компрессор с приводом от шкива на коленчатом валу.Один из них — ременная передача генератора и компрессора.
  2. Позволяет поддерживать температуру в диапазоне от 9 до 18 градусов.
  3. Разница между температурой отсека и «бортом» составляет 5-12 градусов.
  4. В час производительностью около 300 кубометров.
  5. Вся система работает от постоянного напряжения 12 вольт.
  6. Полезная мощность 2,1 кВт.
  7. В качестве хладагента использован фреон R134A (один из самых популярных, применяемый во всех холодильных установках).
  8. В масло заливается фреон-СП15.

Обзор установки

Обязательно следуйте инструкциям из инструкции по эксплуатации, так как разные модели кондиционеров имеют свои особенности. Если у вас нет опыта проведения монтажных работ, лучше доверьте это профессионалам. Но следует отметить, что цена кондиционера на ВАЗ-2114 большая — от 23 тысяч рублей и выше. Да и услуга по установке стоит денег, но гарантирует грамотную установку.Если у вас есть опыт ремонта автомобиля, то легко справитесь с установкой. Все работы можно разделить на несколько этапов:

  1. Установка испарителя.
  2. Электропроводка.
  3. Конденсатор.
  4. Протягивание шлангов и трубок.
  5. Крепление электропроводов.
  6. Установка компрессора.

На каждом этапе нужно быть внимательным — малейшая ошибка приведет к тому, что кондиционер не будет работать должным образом.А наличие микротрещин в трубке вызовет утечку хладагента. Цена кондиционера на ВАЗ-2114 немаленькая, а рисковать оборудованием хочется далеко не всем.

Установка испарителя и проводка

Прежде чем самостоятельно производить всю установку, поинтересуйтесь, сколько стоит установка кондиционера на ВАЗ-2114 в хороших мастерских. Если стоимость не очень большая, лучше обратиться к ним. Для установки испарителя следует произвести следующие манипуляции:

  1. Снимите прокладку из резины, установленную на вытяжке.
  2. Снять правый пластиковый слив.
  3. Снять корпус фильтра и нагревателя, вентилятор (при необходимости).
  4. Полный кондиционер есть Guerlain. Его нужно наклеить, как указано в инструкции.
  5. Установите нижнюю часть испарителя.
  6. Установите на место кожух печки.

После завершения установки испарителя можно развести все провода. Постарайтесь уложить их так, чтобы тепло и влажность были минимальными (вдали от выхлопной системы и дорожного покрытия):

  1. Сначала снимите воздушный фильтр и адсорбер.
  2. Снимите крышку соединительного блока.
  3. Уплотнители, которые есть на фарах с гидроколлектором, тоже необходимо удалить.
  4. Провод от плюсовой клеммы аккумуляторной батареи к потребителю.
  5. Провод идущий к вентилятору и датчику давления, проложил второй.
  6. Кнопка включения установлена ​​на панели приборов в удобном месте.
  7. Подсоедините серый и оранжевый провода к переключателю на плите.
  8. Датчик температуры должен быть установлен в отверстие, через которое проходит проводка для вентилятора отопителя.
  9. Термостат подключается последним местом для его установки, это не критично.

Установка трубок конденсатора и компрессора

Чтобы поставить конденсатор, вам нужно будет переместить рупор в другое место. На кронштейне поместите корпус конденсатора. После подключения компрессора к конденсатору трубку можно развести от устройства фиксации. Затем с помощью трубок соедините испаритель и ресивер (см. Инструкцию). Вторая тяговая трубка между испарителем и компрессором.На последнем этапе установлен датчик давления.

Для установки компрессора необходимо снять генератор с кронштейна. В комплекте кондиционера вы найдете новый кронштейн — установите его. Затем ставим на место генератор, компрессор и ролик натяжителя (как на механизме РМ). Натяните ремень и идите за доливкой фреона — самостоятельно эту операцию лучше не выполнять.

ВАЗ 2114, генератор: обзор, неисправности, центровка наконечников

На автомобиле ВАЗ 2114 генератор — трехфазная электрическая машина, вырабатывающая переменный ток.Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (трехфазный) в постоянный. Для ремонта нужно знать устройство генератора и основные поломки, которые могут произойти. Так что надо все рассматривать по порядку.

Конструкция генераторных установок

  • Крышка из алюминиевых сплавов. Это специальные гнезда, в которых запрессовываются подшипники. На задней крышке — клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения.Также на задней крышке фиксированный конденсатор. С его помощью подавлялись помехи. Щеточный узел смонтирован в одном корпусе с регулятором напряжения ВАЗ 2114. Генератор работает за счет того, что на обмотку статора наводится ЭДС, создаваемая вращающимся магнитным полем ротора.
  • Статор набирается из пластин из специальных марок трансформаторной стали. Он имеет специальные пазы, которые размещены в силовой обмотке. У каждого есть выход для подключения к выпрямителю. Болтами статора крепится крышка.Обмотка возбуждения находится на роторе. Соединение с кольцами из меди. Они на валу. Установите передний шкив на ротор, под ним есть шпоночный паз.
  • Установите изготовленный диодный блок на заднюю крышку внутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используют пластины из алюминиевого сплава. А на передней части рядом со шкивом находится крыльчатка.

Технические условия

Краткое описание технических характеристик генератора:

  • Напряжение обмотки (возбуждения) силового ротора, значение которого находится в диапазоне 13.2 В до 14,7.
  • При нагрузке 10 кг провисание ремня (на большом участке) не более 0,8 см.
  • Генератор ВАЗ 2114 (цена в магазинах около 4 000 — 4 500 руб.) Может дать ток в сети до 80 A.

Узел слева, привод осуществляется поликлиновым ремнем от шкива на коленчатом валу автомобильного двигателя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Поломка в механике и электричестве

Повышает ли такая неисправность уровень шума генераторной установки. Причина — разрушение одного из подшипников. Как правило, то, что находится в передней крышке — она ​​подвергается очень большим нагрузкам, особенно когда ремень генератора ВАЗ 2114 слишком натянут. По этой причине всегда следует следить за натяжением приводного ремня генератора.

Что касается повреждений электрических частей, то они могут возникнуть при отсутствии зарядного напряжения аккумулятора или его низком (иногда слишком высоком) значении. Для проверки исправности не нужно снимать генератор с автомобиля. Для этого воспользуйтесь мультиметром. Проведите замеры напряжения на выводах ВАЗ 2114. Генератор при работе должен выдавать около 14 Вольт. Если оно составляет 12 В и ниже, генератор выдает нужное напряжение и требует ремонта. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструмент для снятия генератора

К блоку двигателя крепится кронштейн (примерно посередине). Корпус генератора крепится к кронштейну на блоке специальной лентой. Благодаря ей вы получаете возможность регулировать натяжение ремня. Для снятия генератора вам понадобится этот инструмент:

  • Гаечные ключи (желательно невыпадающие и рожковые) с размерами «10», «13», «17», «19».
  • На некоторых автомобилях вам может понадобиться повернуться лицом к «15».
  • A Маленькая монтировка или короткий отрезок трубы.

Демонтаж генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 потребуется полностью снять агрегат. Для начала нужно отключить аккумулятор. Без этого невозможно приступить к ремонту — короткое замыкание может привести к проводке зажигания. Затем ключом на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку вверху и натягиваем кузов на блок двигателя. Немного поработаем с электричеством — закрутите гайку с болтом (пин «31») и отсоедините провод, идущий к обмотке возбуждения.

Нижнее крепление генератора производится длинными болтами и гайками. Последний — пластиковый резьбовой фиксатор. Верхняя планка крепится к статору одной гайкой и блоку двигателя двумя болтами. Все резьбовые соединения откручиваются для снятия генератора. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор наверх — так проще. Но можно снять защиту двигателя и снять ее, на автомобиле ВАЗ 2114 генератор можно снять двумя способами.

Разборка генератора

Инструмент:

  • Ключ на «10» и «19».
  • Отвертка.

Перед началом работы убедитесь, что все запчасти для генераторов закуплены. Порядок разборки генератора:

  • Нажмите на защелку и снимите пластиковый кожух с корпуса.
  • Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
  • С помощью отвертки Phillips открутите два болта, которые крепят регулятор напряжения с щеткой в ​​сборе.
  • Отключить ползунок.
  • Выверните винты, которые блокируют диоды выпрямителя. Отсоедините выводы обмоток статора и снимите узел. Обратите внимание, что с него демонтируется и конденсатор. С помощью генератора напряжения ВАЗ 2114 «очистили» от переменной составляющей.
  • Открутите четыре винта, затем снимите заднюю крышку.
  • Зажмите тиски и открутите гайку ротора от шкива.
  • Снимите переднюю крышку.
  • Визуально оценить состояние агрегатов.Если где-то возник сильный износ, придется проводить ремонт.

Как определить неисправность?

Признаки поломки в генераторе:

  • На панели приборов горит (кратковременный или постоянный) световой сигнал, свидетельствующий о том, что зарядки нет — аккумулятор красный.
  • Аккумулятор недостаточно или слишком заряжен.
  • Фары светят тускло или сильно мигают, а дворники работают нестабильно, постоянно меняют обороты.
  • Кипятите электролит в АКБ, светят фары ярко, иногда горят лампы.
  • Генератор шумит.

Это краткое описание проблемы, но вам необходимо рассмотреть их более подробно, чтобы отремонтировать генератор ВАЗ 2114. Стоимость полного ремонта составит не более 1 200 рублей.

Отказ щеточного механизма

Для разделения дисплея на два типа: отказ щеток или регулятора напряжения. Замените щетки, и управление реле выполняется без снятия генератора. Диагностику можно сделать также подручными средствами — парочкой батареек АА, батарейкой, лампочкой или тестером.Стоимость щеточного блока довольно низкая, поэтому можно не тестировать, а сразу поставить новый и забыть о проблемах. Но если идея вам понравилась, то диагностика следующая:

  • Подключите питание к регулятору напряжения.
  • Лампа накаливания подключена к щеткам.
  • При напряжении 12-14 Вольт лампочка светится.
  • При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если лампа диагностики ведет себя иначе, можно говорить о выходе из строя реле-регулятора.Также стоит упомянуть об износе щеток:

  • Бортовая сеть, снижение напряжения.
  • Зарядка аккумулятора не входит в комплект.
  • Наблюдаемые скачки напряжения.

После снятия щеток визуально оцените их состояние — если длина меньше полсантиметра, их можно безопасно утилизировать. Также обратите внимание, как движется щетка генератора ВАЗ 2114 в пазах — если есть заедание, то лучше установить новую или капнуть немного чистого масла.Обязательно оцените состояние контактных колец на роторе, иногда их нужно отшлифовать. После установки новых щеток потребуется несколько минут, чтобы они начали работать правильно.

Диодный выпрямитель

Два признака выхода из строя диодного моста:

  • Нет зарядки на АКБ.
  • Зарядка намного выше нормальной.

Это повреждение может привести к весьма негативным последствиям. Если сомневаетесь в своих силах, лучше всего доверить ремонт генератора человеку, который на нем специализируется.В этих файлах чаще всего выходят из строя два диода, но заменить их проблематично, так как отдельно эти детали для генераторов не продаются. Гораздо проще было бы купить новый и установить его. Замена производится в следующей последовательности:

  • В блоке сборка шпильки болта с втулкой и гайкой, прижимной.
  • Правильно установите места на всех выводах обмоток статора, затяните гайки для их соединения.
  • Перевернуть болты, которыми производился монтаж выпрямителя в сборе.Затяните.
  • Поставьте реле-регулятор и затяните болты его крепления.
  • Установите пластиковую крышку и заблокируйте защелки.
  • Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно же, поставить качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера.От этого нагрузка на генератор становится выше, «родной» с этим не справляется. Чаще всего на замену штатному персоналу ищут новые модели ВАЗ — «Калина», «Приора». Замена генератора ВАЗ 2114 довольно проста. Это может сделать любой автомобилист, если он умеет обращаться с гаечным ключом. В дополнение к новому генератору вам потребуются:

  • Гаечный ключ на крышке и цифры «10» и «13».
  • Ключи из рожкового дерева для цифр «17» и «19».
  • Отвертка.
  • A Маленькая монтировка.
  • Другими словами, все те инструменты, которые необходимы для снятия установки.

Как заменить генератор

Независимо от того, какой генератор ВАЗ 2114 вы поставили («приоры» или «снежок»), процесс замены такой же. Для замены выполните следующие действия:

  • Отсоедините отрицательный кабель от аккумулятора
  • Снять защиту двигателя
  • Ключом на «10» открутить гайку с болта на генераторе (вывод «31»)
  • Отсоединить провод, идущий к щеткам.
  • Снимите все гайки и болты, которыми крепится корпус генератора к натяжной планке и глыбе льда.
  • Снял генератор.
  • Установить новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работы окончены: после качественного ремонта генератор на поставку не менее трех лет (или 50 км пробега).

База данных диагностики и ремонта автомобилей

Диагностические и справочные данные по нескольким моделям автомобилей, включая электрические схемы, коды неисправности, данные о распиновке и форме сигналов ЭБУ, схемы расположения, предохранители и реле, типичные неисправности.

Онлайн-база данных — доступна 24/7
Экономичный подход, который экономит ваше время и деньги!

Узнать больше →


  • Электрические схемы : более 15 000 цветных интерактивных электрических схем с трассировкой проводов и перекрестными связями
  • DTC : общие и специфичные для производителя коды OBD-II (P0, P1, P2, P3, U0, U1, U2, C, B), Flash и HEX-коды с условиями появления и возможными причинами
  • Поиск : по диагностическому коду неисправности, коду двигателя и коду трансмиссии для диагностики по аналогии
  • Pindata : распиновка и формы сигналов для нескольких блоков управления
  • TSB : типичные неисправности в зависимости от модели
  • Схема расположения : расположение элементов, включая диагностический разъем БД и точек заземления
  • Распределительные коробки : реле, предохранители, защищаемые цепи
  • Разъемы : элементы и промежуточные разъемы
  • Проверка элементов : процедуры проверки и инициализации
  • Объем жидкости и типы масла для более чем 1000 моделей

MotorData OBD позволяет легко диагностировать блок управления двигателем и другие системы вашего автомобиля (с помощью приобретенного плагина), а также отключать индикатор «Check Engine» (MIL) после завершения ремонта.

Поддерживаемые адаптеры: ELM 327 Bluetooth / Wi-Fi
Регистрация или подключение к Интернету не требуется.

Узнать больше в Google Play →


  • Стандартный ELM327 для подключения адаптера через OBD-II порт
  • Чтение и очистка кодов неисправности
  • Чтение стоп-кадров
  • Мониторинг и построение графиков рабочих параметров
  • Чтение паспортных данных из ЭБУ: VIN , версия прошивки и др.

Автомобиль ваз 2114 по лучшей цене — Выгодные предложения на автомобиль ваз 2114 от мировых продавцов автомобилей ваз 2114

Отличные новости !!! Вы попали в нужное место для автомобиля ВАЗ 2114. К настоящему времени вы уже знаете, что, что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобиль ВАЗ 2114 вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свой автомобиль ВАЗ 2114 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе автомобиля ваз 2114 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car vaz 2114 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Автомобиль ваз 2114 по лучшей цене — Отличные предложения на автомобиль ваз 2114 от мировых продавцов автомобилей ваз 2114

Отличная новость !!! Вы попали в нужное место за машиной ваз 2114.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот автомобиль ВАЗ 2114 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобиль ВАЗ 2114 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автомобиле ваз 2114 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car vaz 2114 по самой выгодной цене.

Добавить комментарий

Ваш адрес email не будет опубликован.
