Схема подключения сплит системы. Схема подключения сплит-системы: пошаговое руководство по подключению кондиционера к электросети

Как правильно подключить сплит-систему к электросети. Какую проводку выбрать для кондиционера. Как подсоединить внутренний и наружный блоки. На что обратить внимание при самостоятельном монтаже. Когда лучше обратиться к специалистам.

Что нужно знать перед подключением сплит-системы

Перед тем как приступить к подключению сплит-системы к электросети, необходимо учесть несколько важных моментов:

• Мощность кондиционера. От этого зависит выбор сечения кабеля и номинала автоматического выключателя.
• Схему подключения. Она может отличаться в зависимости от модели и производителя.
• Требования к электропроводке. Кабель должен быть медным, с соответствующим сечением.
• Необходимость отдельной линии питания для мощных моделей.
• Заземление. Оно обязательно для безопасной эксплуатации.

Внимательно изучите инструкцию и схему подключения вашей модели кондиционера перед началом работ. Это поможет избежать ошибок при монтаже.

Выбор кабеля для подключения кондиционера

Правильный выбор кабеля — один из ключевых моментов при подключении сплит-системы. От этого зависит безопасность и эффективность работы кондиционера.

Для подключения кондиционера необходимо использовать медный многожильный кабель. Сечение жил выбирается в зависимости от мощности:

• До 2,5 кВт — кабель сечением 1,5 мм²
• 2,5-3,5 кВт — 2,5 мм²
• 3,5-5,5 кВт — 4 мм²
• Свыше 5,5 кВт — 6 мм²

Для соединения внутреннего и наружного блоков обычно используется 4-жильный кабель сечением 1,5 мм². Заземляющий провод должен иметь сечение не менее 2,5 мм².

Как подключить внутренний блок кондиционера

Подключение внутреннего блока сплит-системы выполняется в следующем порядке:

1. Снимите лицевую панель внутреннего блока.
2. Найдите клеммную колодку для подключения.
3. Подведите кабель через специальное отверстие в корпусе.
4. Зачистите концы проводов на 8-10 мм.
5. Подключите провода согласно схеме на корпусе блока или в инструкции.
6. Надежно затяните винты клемм.
7. Закрепите кабель фиксатором.

Обратите внимание на правильность подключения фазного, нулевого и заземляющего проводников. Неправильное подключение может привести к выходу кондиционера из строя.

Подключение наружного блока сплит-системы

Порядок подключения наружного блока кондиционера:

1. Снимите защитную крышку клеммной колодки.
2. Проведите кабель через уплотнительную втулку в корпусе.
3. Зачистите концы проводов.
4. Подключите провода к клеммам согласно маркировке.
5. Закрепите кабель хомутом.
6. Установите защитную крышку на место.

Важно обеспечить герметичность ввода кабеля в корпус наружного блока. Это защитит электрические соединения от влаги и пыли.

Особенности подключения кондиционера к электросети

При подключении сплит-системы к электросети следует учитывать несколько важных моментов:

• Для мощных кондиционеров (от 3,5 кВт) рекомендуется провести отдельную линию питания от электрощита.
• Обязательна установка автоматического выключателя соответствующего номинала.
• Желательно использовать УЗО для дополнительной защиты.
• Заземление кондиционера обязательно.
• Все соединения должны быть надежными и изолированными.

Подключение к существующей розетке допустимо только для маломощных моделей (до 2,5 кВт) при условии, что проводка выдержит дополнительную нагрузку.

Типичные ошибки при самостоятельном подключении кондиционера

При самостоятельном подключении сплит-системы часто допускаются следующие ошибки:

• Использование кабеля недостаточного сечения.
• Неправильное подключение фазного и нулевого проводников.
• Отсутствие или некачественное заземление.
• Слабая затяжка клеммных соединений.
• Отсутствие автоматического выключателя или УЗО.
• Подключение мощного кондиционера к слабой электросети.

Эти ошибки могут привести к некорректной работе кондиционера, его поломке или даже создать угрозу пожара. Если вы не уверены в своих навыках, лучше доверить подключение специалистам.

Когда необходимо обратиться к профессионалам

Хотя подключение кондиционера кажется несложной задачей, в некоторых случаях лучше обратиться к квалифицированным специалистам:

• При установке мощных сплит-систем (от 5 кВт).
• Если требуется проводка отдельной линии от электрощита.
• При отсутствии опыта работы с электрикой.
• Если нет уверенности в правильности понимания схемы подключения.
• В случае нестандартной электропроводки в помещении.

Профессиональное подключение гарантирует безопасность и правильную работу кондиционера. Кроме того, это позволит сохранить гарантию производителя.

Подключение кондиционера к электросети своими руками

Вот и сбылась ваша мечта — в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

Содержание

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв. мм.
3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.

Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Совет! Есть простой способ найти искомое значение. Для этого мощность кондиционера в Ваттах делят на напряжение питающей сети, и к полученной сумме прибавить еще 30% запаса.

Подключаем испаритель

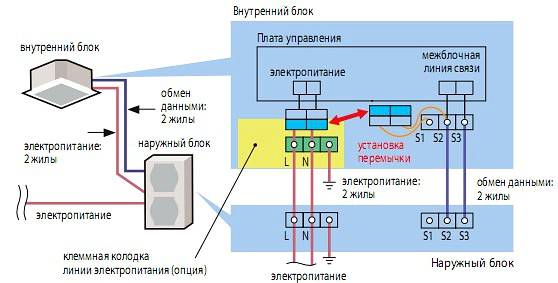

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.

6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.


После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле
  или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

• для устройств с мощностью до 3 кВт достаточно сечения 2 кв.мм;
• для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
• мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Стоит понимать, что соотношение сечения и допустимой мощности разное у алюминиевого и медного кабеля, изделий с многожильными проводниками и сплошными.

Поэтому использовать справочники или онлайн калькуляторы — обязательно.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Нужна ли защитная автоматика

Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.

Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.

Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Как правильно подключить кондиционер к электросети своими руками: советы мастера

Главная » Кондиционирование » Как правильно подключить кондиционер к электросети своими руками

Любой кондиционер состоит из двух различных по функциям частей: холодильный контур, который осуществляет функцию охлаждения воздуха и электрическая часть, управляющая устройствами и элементами контура.

В этой статье будет рассмотрена электрическая схема кондиционера, варианты его подключения к электропитанию и как правильно подключить кондиционер к электросети.

Содержание

1. Что такое электрическая схема сплит-системы
2. Подключение кондиционера
3. Варианты подключения кондиционера к существующей электролинии

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

• Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
• Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
• Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
• На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

• Фильтр питания, через который подается напряжение на управляющую плату.
• Control board – блок управления к которому подключены все модули устройства.
• К CN 12 подключено силовое реле питания компрессора.
• К CN6 подключается дренажный насос.
• Клеммник CN 5 отвечает за управление вентилятором сплит-системы.
• К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
• Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
• К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
• К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
• Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм². При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Подключение кондиционера

После их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм². Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

• Климатическая техника имеет небольшую мощность.
• Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм².
• На одной ветке с кондиционером нет энергоемких потребителей.
• Предполагается временный .
• Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Варианты подключения кондиционера к существующей электролинии

Этот вопрос можно было бы не рассматривать, ввиду присутствия розеток в помещении. Но, некоторые владельцы маломощной климатической техники недовольны тянущимся проводом от розетки до потребителя, часто через всю стену.

Если розетка находится достаточно далеко от кондиционера, то существует вариант подключения кондиционера к электросети через выключатель. Предупреждаем сразу: этот вариант подходит только для маломощной климатической техники и вот почему: клеммы обычного выключателя могут попросту не выдержать тока, проходящего через них. В итоге нагрев, искрение, выход из строя выключателя (в лучшем случае) или пожар.

Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Розетка должна выдерживать определенный ток: если мощностью 1 кВт, то розетка должна выдерживать 9-10 А; от 1 до 3 кВт – 16-18 А; от 3 до 4,6 кВт – 20 А; от 4,6 до 5,5 – не менее 25 А. Правильный выбор лучше всего доверить квалифицированному электрику.

Если вы решили подключить кондиционер своими руками, то делайте это с соблюдением всех правил техники безопасности, а чтобы полностью быть уверенным, что процесс подключения прошел правильно и безопасно для климатической техники и обитателей жилища, лучше всего обратитесь за помощью к профессионалам.

Схемы электрических соединений для систем кондиционирования воздуха – Часть вторая ~ Электрические ноу-хау

В статье » Правила и расчеты электрических соединений для систем кондиционирования воздуха – Часть первая  «, которая была первой статьей в нашем новом курсе HVAC-2: Правила электрооборудования и Расчеты для систем кондиционирования воздуха, я объяснил следующие пункты:

• Введение для типов систем кондиционирования воздуха,
• Введение для типов двигателей/компрессоров, используемых в системах кондиционирования воздуха.

В статье « Схемы электрических соединений для систем кондиционирования воздуха – часть первая » я объяснил следующие моменты:

• Важность электрических соединений для систем кондиционирования воздуха,
• Как получить электропроводку для систем кондиционирования воздуха?,
• Типы электрических схем для систем кондиционирования воздуха,
• Как читать электрические схемы?

Сегодня я объясню Электрическая проводка для различных типов систем кондиционирования воздуха и оборудования .

Третье: Схемы электрических соединений для Системы кондиционирования воздуха — продолжение

Электрика электрические схемы для типового оборудования для кондиционирования воздуха Основные виды и оборудования в общих системах кондиционирования воздуха было: Оконный кондиционер ед. , Сплит-кондиционер ед., Мульти-сплит воздух блоки кондиционирования, Мини-тепловые насосы, Сплит-пакеты, Унитарная упаковка, Чиллеры, Вентиляционные установки, Фанкойлы, Насосы, Ящики VAV, Амортизаторы.

1- Оконные кондиционеры

1.1 Окно Воздух Установки кондиционирования Строительство В корпусе оконного кондиционера находятся следующие компоненты: (см. Рис. 1 ) Рис. 1: Окно Кондиционеры   Строительство Конденсатор (внешний теплообменник), Вентилятор конденсатора, Герметичный компрессор, Испаритель (внутренний змеевик кондиционирования), Вентилятор испарителя (нагнетатель), Элементы управления: Элементы управления для оконные блоки простые и встроенные, в него входят: (см. рис.2) Рис. 2: Окно Блоки управления кондиционерами А вращающийся селектор/переключатель режимов отмечен пятипозиционной шкалой горячего-холодного состояния (выкл., высокий холодный, низкий холодный, высокий вентилятор, низкий вентилятор) без настройки температуры. А вращающийся Переключатель термостата работает как вкл/выкл для компрессор, его состояние зависит от того, на какую температуру/степень охлаждения вы его установили. (обычно 8 позиций для степень охлаждения). Жалюзи переключатель поворота: это переключатель включения / выключения, который управляет поворотным двигателем, отвечающим за для управления движением и углом направления подачи воздуха от жалюзи до комнаты.

1.2 Поток мощности в ответвительной цепи типового оконного кондиционера блок кондиционирования Оконный кондиционер агрегаты питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и его основной шнур питания, состоящий из 3 проводов (земля провод, горячий провод и нейтральный провод). Рис. 3: Окно Силовая цепь кондиционера Филиал цепь будет исходить от одного из однополюсных защит от перегрузки по току Устройство ОКПД включено в электрощит. Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения. Наконец, основной шнур питания оконного кондиционера подключен к этому разъединяющему средству с одной стороны, другая сторона входит корпус агрегата, который необходимо соединить с клеммной коробкой агрегата.

1.3 Электрические соединения внутри Окно воздух кондиционеры Здесь нас интересует как основной шнур питания подключен внутри устройства, и это может быть объясняется следующим образом (см. рис. 4 ): Рис.4: Окно Внутренняя электропроводка блока кондиционирования воздуха А- Внутри блока основной шнур питания есть разделить на: Провод заземления (любой зеленый или оголенный провод) прикручен к металлическому корпусу агрегата. Горячая проволока Нейтральный провод. B- Горячий провод идет к переключателю на оконном блоке, чтобы подать питание на жизненно важные части, компрессор и двигатель вентилятора следующим образом: Горячий провод к селекторному переключателю к термостату переключиться на компрессор Горячий провод к селекторному переключателю к двигателю вентилятора. C- нейтральный провод будет подключен к двигателю вентилятора и компрессору без каких-либо проходов выключатель. Эти соединения выполняются на проводном разъеме в задней части селекторный переключатель так, что все нейтральные провода являются общими друг для друга, потому что они подключены к одной и той же точке. некоторые примеры полных электрических схем оконного кондиционера приведены на рис. 5 . Рис. 5. Окно Кроме того, в Рис. 6 вы можете найти примеры полных схем подключения для блока оконного кондиционирования воздуха, который монтируется на корпусе блока. Рис.6. Окно0004 Также вы можете найти примеры полных схем подключения оконного кондиционера с сенсорным и дистанционным управлением в Рис. 7 . Рис. 7: Схемы электрических соединений оконного кондиционера — сенсорный и дистанционный тип управления 1. 4 Поток мощности внутри блока кондиционирования воздуха Типовое окно в режиме охлаждения Когда вы поворачиваете селекторный переключатель в режим охлаждения, питание, поступающее от шнура, который подключается к селектору через горячий провод, поступает на вентилятор, поэтому вентилятор работает. Селекторный переключатель также подает питание на компрессор через горячий провод, но компрессор не будет работать до тех пор, пока термостат не включится, после чего компрессор заработает и начнется цикл охлаждения. 2- Сплит-системы воздушного охлаждения 2.1 Конструкция сплит-систем воздушного охлаждения Сплит-системы – это индивидуальные системы. в котором два теплообменника разделены (один снаружи, один внутри) (см. рис.8 ). Есть две основные части сплит-кондиционера: Рис.8:  Конструкция сплит-систем воздушного охлаждения Наружный блок, Внутренний блок. 1- Наружный блок: Этот блок устанавливается вне помещения или офисное помещение, которое должно быть охлаждено и содержит важные компоненты кондиционер как: Компрессор, Вентилятор охлаждения конденсатора, Расширительный клапан. 2- Внутренний блок: Самый распространенный тип внутреннего блока: настенный тип, хотя другие типы, такие как потолочный и напольный также используются навесные. Внутренний блок создает охлаждающий эффект внутри помещения. комнату или офис и содержит следующие компоненты: Змеевик испарителя или охлаждающий змеевик, Охлаждающий вентилятор или воздуходувка, Трубка сливная, Жалюзи или ребра, Воздушный фильтр, Элементы управления.   2.2 Поток мощности в ответвленной цепи типичного сплит-системы блок кондиционирования Сплит-кондиционер юниты питаются от: Однофазный источник питания (см. рис.9 и рис.11 ), поэтому его ответвленная цепь и основной шнур питания состоят из 3 проводов (заземляющий провод, горячий провод и нейтральный провод). Трехфазный источник питания (см. Рис. 12 ), поэтому его ответвленная цепь и основной шнур питания состоят из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод). Рис. 9: Сплит-системы воздушного охлаждения — однофазные — Внутренние питание 9000 3 Наружная Рис. 10: Сплит-системы воздушного охлаждения — однофазные — электрическая схема 5 Рис. 11:  Сплит-системы воздушного охлаждения — однофазные — наружная подача Внутренний Рис. 12: Сплит-системы воздушного охлаждения — трехфазные Рис. 13: Сплит-системы воздушного охлаждения — трехфазные — Схема электрических соединений 44 Филиал цепь будет исходить от одного из однополюсных/трехполюсных перегрузок по току защитное устройство OCPD, входящее в состав электрощита. Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения. После этого основной шнур питания сплит-системы кондиционирования подключен к этому средству разъединения с одной стороны, другая сторона подключен к клеммной коробке внутреннего блока (см. рис. 9 ) или наружного блока (см. рис. 10 ) в соответствии с рекомендациями производителя и схемами подключения. Примечание: если подключение к источнику питания выполнено во внутреннем блоке, внутренний используются средства отключения, и если подключение источника питания выполнено на открытом воздухе блок, наружное отключающее устройство (см. Рис.14 ) с подходящим идентификатором защиты (IP) (ознакомьтесь с рекомендациями производителя и схемами подключения). Рис. 14: Наружные средства отключения Наконец, мощность передается по 3-жильному или 5-жильному кабелю из клеммной коробки в внутреннего блока к клеммной коробке наружного блока или наоборот, как указано в указанный выше пункт. Примечание: Есть сигнал кабель, также соединяющий блок управления во внутреннем блоке с блоком управления в Наружный блок.   2.3 Электрические соединения внутри сплит-системы кондиционеры Электропроводка внутри как внутренних, так и наружных блоков сложнее, чем у оконных кондиционеров. Это всегда заводская проводка и с нашей точки зрения, как электроэнергетиков, на нашу работу это никак не повлияет. Тем не менее, мы приводим несколько примеров схем электрических соединений, включая проводку управления, для справки, как показано ниже 9.0003 Рис.15 .   Рис.15: Сплит-системы кондиционирования воздуха — внутренние Схема электропроводки   3- Мульти-сплит кондиционеры 3.1 Силовая проводка мульти-сплит кондиционеров В наши дни Мульти-сплит-система кондиционеры также широко используются (см. рис. 16 ). В единицах на один наружный блок есть два внутренних блока, которые можно разместить в двух разных комнатах или на два разных места внутри большой комнаты. Рис. 16: Многосплит-кондиционеры Силовая проводка для мульти-сплит кондиционеры будут как в Рис.17 ниже.   Рис.17: Мульти-сплит кондиционеры Электропроводка в  Рис. 18 , вы можете найти примеры полных электрических схем для мульти-сплит-кондиционеров. Рис. 18:  Кондиционеры с несколькими сплит-системами Электрическая схема 4- Мини- Тепловые насосы 4. 1 Электропроводка Мини-тепловые насосы Электропроводка мини-тепловых насосов будет выглядеть так же, как у сплит-системы. Охлаждающие агрегаты на большие расстояния (см. рис.19). Рис.19: Мини-тепловые насосы Тем не менее, вы можете найти ниже некоторые примеры для электрических схем для Mini- Тепловые насосы (см. рис. 20), и вы можете сравнить их с сплит-системой. Блоки охлаждения особенно в силовой (высоковольтной) проводке. Рис. 20: Схема электрических соединений мини-тепловых насосов 5- Раздельная упаковка 5. 1 Единицы в раздельной упаковке Строительство А сплит-система описывает систему кондиционирования воздуха или теплового насоса, которая разделена на две секции (см. рис. 21 ), а именно: Наружная секция, Внутренняя секция. Рис. 21:  Конструкция раздельных блоков 1- Наружная часть: наружный блок расположен снаружи обычно на земле, но иногда и на крыша. В нем находятся следующие компоненты: Компрессор(ы), Змеевик(и) конденсатора, Вентилятор(ы) конденсатора, Двигатель(и) вентилятора конденсатора, Решетка вентилятора, Запорная арматура, Клапан реверсивный, Дополнительные принадлежности (если любой). 2- Внутренняя секция: внутренняя секция, обычно расположенная во внутреннем шкафу или гараже. В нем находится следующие компоненты: Вентилятор(ы), Змеевик испарителя, Терморегулирующий клапан(ы) и дистрибьютор(ы), Подшипники и вал, Дополнительные принадлежности. 5.2 Электропроводка в сплит-блоках Электропроводка в Блоки в раздельной упаковке состоят из 3 основных частей: Высоковольтная часть (силовая часть), Контроль высокого напряжения и моторная часть, Низковольтная часть управления. 1- Высоковольтная часть (силовая часть):(см. рис.22) Рис. 22: Электропроводка Сплит-блок —  Высоковольтная часть Филиал цепь будет исходить от одного из трех полюсов защиты от перегрузки по току Устройство ОКПД включено в электрощит. Затем пройдите через система кабелепроводов (кабелепроводы, воздуховоды, …) до: Разъединитель средства внутреннего блока (блок обработки воздуха), Средство отключения наружного блока (блок конденсатора/испарителя). 2- Контроль высокого напряжения и моторная часть: (см. рис. 23) Рис. 23: Электрическая проводка Сплит-система — Высоковольтное управление и часть двигателей 90 042 Сюда входят высокие проводка напряжения внутри блока обработки воздуха и внутри конденсатора/испарителя единица. Внутри воздухораспределителя блок, высоковольтная проводка питает внутренний вентилятор, обогреватель и обеспечивает мощность для трансформатора. Внутри конденсатора/испарителя проводка высокого напряжения питание внешнего вентилятора и компрессора. 3- Контроль низкого напряжения часть: Эта часть имеет (2) режим для операции, которые являются: Режим кондиционера, Тепловой режим. A- В режиме кондиционирования: (см. рис. 24) Рис. 24: Электропроводка Сплит-блок — Низковольтная часть управления — Режим переменного тока Термостат отправить сигнал в (2) направлениях следующим образом: Через Y-провод к включить внешний вентилятор и компрессор, Через провод G к включить внутренний вентилятор. B- В жару Режим: (см. рис. 25) Рис. 25: Электропроводка Сплит-блок — Низковольтная часть управления — Режим нагрева 90 042 Так же термостат в этом режиме посылает сигнал в (2) направлениях следующим образом: Через провод G к включить внутренний вентилятор, Через провод W к включить обогреватель. Итак, полный схема подключения будет как в Рис.26 ниже: 90 045 Примечание: Термостат обычно имеют (5) положений: Выкл. – Холод – Авто – Нагрев – вкл. Вы можете найти ниже несколько примеров для электрические схемы для раздельных агрегатов с различными способами пуска в рис.27 .   Рис. 26: Электрическая проводка Сплит-система — Полная схема 6- Единичные упакованные единицы 6.1 Мощность схема для Унитарные  упакованные единицы Индивидуальная упаковка Системы кондиционирования воздуха (см. рис. 28 ) на сегодняшний день являются наиболее часто используемым оборудованием для кондиционирования воздуха в коммерческие здания. Блок кондиционирования воздуха является автономным кондиционер. Он обеспечивает охлаждение, обогрев и движение воздуха. Все компоненты, необходимые для охлаждения, обогрева и движения воздуха, собран в стальном корпусе. Большинство в агрегатах используются полугерметичные компрессоры, что означает, что двигатель и компрессорный агрегат смонтированы в одном корпусе. Рис. 28:  Крыша  Упакованные блоки Конструкция Унитарные упакованные единицы представляют собой упакованные единицы, поставляемые как одно целое единая упаковка, готовая к установке на крыше или на первом этаже для некоторых типов. Блоки для установки на крыше могут быть классифицированы в зависимости от типа отопления, которое они обеспечивают. Есть Крышные блоки с электрическим или газовым отоплением. отопление также может быть обеспечено тепловым насосом. Однако электрическое тепло и в основном используются газовые печи. Доступное охлаждение мощность обычных комплектных крышных блоков варьируется от 10 кВт (3 тонны) до 850 кВт. кВт (241 тонна). Расход воздуха охватывает диапазон от 400 л/с (850 фут3/мин) до 37 800 л/с (80 000 фут3/мин). Схема питания для Rooftop упакованные единицы показаны на рис.29. Рис. 29: Схема питания для модульных блоков Rooftop В следующей статье я объясню электрические схемы для другого оборудования систем кондиционирования воздуха . Так что, пожалуйста, продолжайте следить. Как подключить мини-кондиционер сплит-системы или тепловой насос — Руководство по ОВКВ Подключение линий управления мини-сплит-системой постоянного тока Подключение мини-сплит-системы переменного тока Предметы, необходимые для электрики переменного тока Типы калибра проводов для Mini Split Подключение разъединительной коробки к мини-сплит-системе Проводка от панели выключателя к распределительной коробке Подключение мини-сплит-блока HVAC не сложно, но требует некоторых базовых знаний по электрике. В этом посте дается базовый обзор подключения мини-сплита. Необходимо всегда следовать инструкциям, прилагаемым к любому устройству. Необходимо выполнить два типа проводки. Электропитание переменного тока (обычно обозначается L1, L2 и заземление) Управляющее напряжение постоянного тока (обычно обозначается цифрами 1, 2, 3) Электрическое напряжение переменного тока будет 110-120 или 220-230 Вольт. Он будет питаться от электрического щита, который будет держать все выключатели в доме. Для выключателя потребуется правильный ток, на который рассчитан мини-сплит, и это будет отображаться на выключателе. Например, выключатель с маркировкой 15 будет представлять собой выключатель на 15 ампер, а 20 — на 20 ампер. Электрическая проводка переменного тока должна быть куплена отдельно от мини-сплит-комплектов DIY и не входит в комплект. Провода управления постоянным током проходят между внутренним и внешним блоками. Обычно имеется 3-5 линий управления постоянным током, которые легко подключить. Линии управления постоянным током входят в состав большинства хороших комплектов для самостоятельной установки. Проводка мини-разветвленных линий управления постоянного тока Прокладка проводов управления Соответствуйте цвету проводов номерам на этикетке В большинстве мини-сплит-систем внутренние и внешние блоки помечены цифрами 1, 2, 3 и заземлением, что соответствует цветовому коду проводов. Например, если красный провод подключен к внутреннему номеру 1, он будет подключен снаружи к номеру, помеченному 1. Подключение линий управления является простым и достаточно простым, просто сопоставив цвета проводов с помеченными номерами. Большинство мини-сплит-комплектов DIY поставляются с проводкой линии управления постоянным током. Подключение мини-сплит-системы переменного тока Знать напряжение (110-115/220-230) Знай усилители Используйте правильный отбойный молоток размера Используйте правильный калибр проволоки Электропроводка переменного тока должна быть продумана в каждой конкретной ситуации. Мини-сплит-системы бывают всех размеров и имеют разное напряжение и силу тока. Напряжение, как и ампер, будет в инструкции и на самом блоке. Напряжение может быть стандартным 110-115 вольт или 220-230 вольт. Силы тока, которые он потребляет при работе, также будут оценены. Устройству потребуется автоматический выключатель номинального размера, чтобы запустить устройство и отключить его в случае возникновения проблемы. Как известно, это то, что делает выключатель: он отключает, останавливая поток энергии в случае возникновения проблемы. Элементы, необходимые для электроснабжения переменного тока Для большинства всех мини-вертелов требуется распределительная коробка, расположенная рядом с устройством, для включения и выключения питания. Разъединительная коробка — это просто соединение, которое, подобно выключателю, включает и выключает питание, когда это необходимо. Разъединитель — это не выключатель, а аварийный выключатель, который используется техниками для отключения питания при работе с блоком. Пример блока разъединения на Amazon SIEMENS WN2060U Разъединитель переменного тока без предохранителей Типы калибра проводов для мини-сплит Калибр провода — это толщина провода разных размеров для разных напряжений и сил. Калибр Ампер Пример использования Калибр 16 13 А Удлинители 14 Калибр 15 А Лампы / фонари 12 Калибр 20 А Розетки / некоторые мини-разветвители 10 Калибр 30 А Сушилки для белья / некоторые мини-сплиты 8 Манометр 60 А Электрические плиты Печи Требуемый калибр провода указан в инструкциях, при этом обычные размеры для мини-сплит-блоков составляют 10-12 калибров. Хотя большинство устройств имеют калибр 10-12, не забудьте прочитать спецификации, чтобы получить провод нужного размера. Например, какой калибр провода используется для мини-сплита на 12 000 БТЕ? Мини-сплит на 12 000 БТЕ чаще всего использует провод 12 калибра. Подключение разъединительной коробки к мини-сплит-системе Разъединительные коробки просты в подключении с входом и выходом питания. В коробке будет проводка, идущая от выключателя и выходящая на мини-сплит. У них есть выдвижной элемент, который включает и выключает питание. Провода подключаются к внешнему конденсаторному блоку и обычно имеют маркировку L1 и L2, а также зеленый цвет для заземления. Электрический хлыст обычно используется для перехода от разъединительной коробки к мини-сплит-системе. Штырь представляет собой готовую электрическую линию, которую можно быстро и легко установить. Электрические провода должны быть протянуты от выключателя к распределительной коробке с помощью электрического хлыста, что позволит быстро и легко провести их к мини-сплит-блоку. Пример электрического штыря на Amazon Герметичный блок питания, 1/2 дюйма x 6 футов Проводка от панели выключателя к распределительной коробке Прокладка электропроводки от панели выключателя к распределительной коробке может осуществляться разными способами. Расположение панели и внешнего мини-сплита всегда отличается. Первый шаг — узнать, где будет стоять Mini Split. Следующим шагом будет найти электрическую панель, которая держит выключатели. Большинство компаний, занимающихся HVAC, установят автоматический выключатель с нужными токами и проложат новую линию до разъединителя. Необходимо купить провод нужного сечения и длины. Например, для 20-футовой трассы потребуется достаточно проволоки, чтобы пройти все расстояние. Также потребуются кабелепроводы трех основных типов: непроницаемые для жидкостей, стальные кабелепроводы и ПВХ. Каждый тип хорошо работает и часто зависит от личных предпочтений. Когда я устанавливаю устройство, я почти всегда использую непроницаемый для жидкости материал, который очень гибкий и простой в использовании. Основная цель кабелепровода — защитить провод от непогоды. В большинстве случаев трубопровод проходит вдоль стены, но в некоторых домах он может быть заглублен или проходить сквозь стены. Какой бы канал ни использовался, для мини-сплита большинство из них имеют размер 1/2 дюйма. Влагонепроницаемый кабелепровод на Amazon Герметичный гибкий неметаллический влагонепроницаемый электрический кабелепровод диаметром 1/2 дюйма, тип B, внесен в список UL, диаметр 1/2″, 25 футов мини-сплит-система это несложно, если у вас есть опыт подключения проводки, например, подключение потолочного вентилятора или электрического водонагревателя. Если вы сомневаетесь, обязательно позвоните специалисту. Каждый сценарий проводки от выключателя до разъединителя будет отличаться. Иногда в зависимости от сценария можно подключить и использовать существующую домашнюю проводку. Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
