Лабораторный блок питания 12 вольт своими руками


Привет всем самоделкиным. Многие радиолюбители знают, что блок питания это дорогостоящая часть всей электроники и зачастую приобрести хороший блок питания нет возможности, но у каждого начинающего разбираться в радиоделе есть старый компьютерный блок, который уже давно завалялся и не используется. В этой статье я расскажу как сделать лабораторный блок питания для различных приспособлений, таких ,например, как усилитель.

Для начала необходимо определиться, что понадобиться для сборки, это:
* Сам компьютерный блок, мощность моего была 350 ватт, чего хватит на все с запасом.
* Фанера, у меня таковой нашлось 4 отрезка.
* Электролобзик.
* Отвертки.
* Паяльник и паяльные принадлежности.
* Дрель.
* Наждачная бумага, зернистости покрупнее.
* Гвозди, я предпочел гвозди с мелкой шляпкой.
* Резиновые пробки, добытые из химических пробирок.




Когда все необходимое есть, можно приступать к разборке компьютерного блока питания.

Сначала открутим верхние болты, которые держат крышку.


Открутив их, переходим к четырем болтам на кулере.


После этого освободим плату от корпуса, там тоже есть болты, в моем же случае еще затаился один черный болтик по середине, который я поначалу и не заметил.

Но, как оказалось плату так не вытащить, нужно отпаять провода с подключения к входа питания 220В. Будьте осторожнее, рядом стоящие конденсаторы могут еще не разрядиться и выдать чуточку такого тока высокого напряжения.

Также отпаиваем провода с включателя.

Теперь плата блока легко вынимается, а
родной корпус нам уже не пригодиться.

Следующим, что мы уберем из блока будет куча проводов, поскольку нам нужны будут всего 3 из них, это желтый(12 В+) и синий(-) и зеленый для включения.

Для того чтобы блок включился зеленый проводок запаиваем к месту скопления черных проводов.


А теперь почистим все от пыли, кулер почистить так не удалось, его я разобрал и как следует промазал солидолом.

Все теперь чистенькое и можно уже переходить к изготовлению корпуса.
Вооружившись электролобзиком выпиливаем нижнюю сторону, я ее сделал на 8 мм больше в четыре стороны чем саму плату.

Посередине сделал отверстие для болта и немного наживил его, чтобы сделать резьбу , с помощью него и четырех болтов по краям будет крепиться плата.
Прикручиваем плату к фанере на центральный болт.
После этого примеряем другой кусок фанеры и отмеряем нужную нам длину и высоту. Высоту я сделал чуть больше самого кулера, чтобы блок питания был не таким громоздким.

Перед тем как отпилить переднюю часть отметим на ней место под наш кулер, будет он прямо по центру.

Обводим карандашом и просверливаем две дырки, расстояние между ними делаем около 2 мм, после этого расшатываем отверстие убирая тем самым перегородку, чтобы запустить пилку электролобзика.



Зашлифовываем посадочное место кулера.

Примеряем, сидит он там хорошо).

Мелким сверлом проделываем четыре отверстия под болты для закрепления кулера.
Вот теперь можно и отпилить заготовку передней части.

Передняя, так сказать самая главная часть блока готова, по аналогии вырезаем заднюю стенку.

Примеряем стенки, выглядит неплохо, дело за боковыми крышками.

Примерив под ровным углом боковую стенку, намечаем место распила уголком.
Боковая стенка готова, понадобиться еще одна такая же. Просто обведем предыдущую.


Под шнур 220 В делаем штекер, тот же, что и был в родном корпусе, его нам нужно разместить в передней части блока.

Выпиливаем тем же лобзиком, готово.

Затягиваем штекер-вилку двумя штатными болтами.

Проделав глубокие отверстия в передней панели под болты крепим кулер.


Посмотрим, как все это будет выглядеть, вроде неплохо выглядит, конечно я не дизайнер).


Прибиваем нижнюю и переднюю стороны нашего блока на два гвоздя с мелкой шляпкой.

Так как наш блок будет включаться и выключаться, то ему так же необходим включатель, его я разместил рядом с штекером под вилку.

Проделываем под включатель место, тут главное не переборщить, тогда он просто будет болтаться, что не очень хорошо.

Включатель сел плотно и не люфтит.

С установленным кулером передняя панель выглядит так.

Так как задняя панель должна иметь вентиляционных выход, то с помощью лобзика делаем овальный продув.

Для подключения различных устройств, которые будут использоваться с эти блоком нужны клеммники, их я нашел из школьного резистора.

С обратной стороны затягивается все с помощью гайки и прижимается с ее помощью пластинка с залуженным контактом.


Понадобилось два таких клеммника, один идет на плюс питания, другой на минус.

А так выглядит передняя панель с наружной стороны.

Приложив заднюю панель, прибиваем ее к задней части с уже закрепленной передней панелькой.

Так как изначально я не продумал то, что провода подключения 220 В в родном корпусе были короткие, поэтому пришлось по ходу дела заменить их на более длинные.

Один провод я припаял к штекеру, а другой через включатель.

В блоке питания была маркировка, что синий провод это минус 12 вольтовой линии, а желтый провод это плюс той же линии.
Плюс я припаял повыше, минус разместился на низу.

Прикручиваем плату на четыре болтика.


Передняя панель теперь оборудована электроникой, поэтому осталось сделать только верхушку и закрепить боковые стороны.
По аналогии с нижней выпиливаем и верхнюю крышку. Фиксируем ее на четыре гвоздя по краям.

Заколачиваем две боковые крышки, так же на 4 гвоздя.

Чтобы при подключении не ошибиться с полярностью я сделал отверткой уточняющие значки, плюс и минус, теперь уж точно без ошибок.

В завершении я добавил к нижней стороне 4 ножки, сделанные из пробок для химических пробирок, распилил я их пополам, так как были они высокие и затянул на 4 шурупа по одному на каждую ножку.



На этом лабораторный блок питания готов, с его помощью можно слушать автомобильную магнитолу, проверять на работоспособность лампочки, питать автоусилитель.
Всем удачных самоделок и интересных идей. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

12 Вольт 5 Ампер блок питания китайского производства + мой личный рецепт 🙂

Сегодня не просто обзор блока питания, а обзор двух блоков питания, один из которых полностью самодельный 🙂

Кому интересно, прошу под кат.

Изначально блок питания мне нужен был для питания кучи мелких зарядных устройств. Был заказан недорогой Бп в формфакторе ноутбучного, думаю такие БП многие видели и знают.

Но что реально скрывается у них внутри, знает не так много людей, потому расскажу и покажу подробнее.

Пришел блок питания замотанный в пакет. Так же в комплекте дали переходник, правда я так и не понял сакрального смысла данного переходника.

Но дали и дали, в хозяйстве пригодится, вдруг в следующий раз забудут дать, когда будет надо.

В комплекте был собственно блок питания, кабель питания к нему и вышеуказанный переходник. Собственно к внешнему виду блока питания претензий нет, блок как блок.

На выходном кабеле так же нет ферритового фильтра, вернее на вид он есть, только в нем ничего нет, только пластмасса.

Подаем питание на БП.

Выходное напряжение завышено, 12.54 Вольта вместо 12, хотя в среднестатистические 5% вполне вписывается, но впритирку.

Кабель питания дали весьма необычный, без заземляющего контакта.

Мне как то раньше такие кабели не попадались, хотя я знал, что они есть.

Кабель при этом на вид не такой толстый как обычный компьютерный, хотя и круглый, эдакий вариант ПВС-а. Сначала я хотел кабель порезать и посмотреть, что у него внутри. Но потом подумал, а смысл?

В итоге я просто взял и измерил сопротивление кабеля.

Прибор показал 1.589 Ома, с учетом переходного сопротивления контактов можно округлить до 1. 58 Ома.

Длина кабеля около 1.08м, соответственно в обе стороны это даст 2.16м.

Воспользовавшись несложным расчетом я получил сопротивление 0,73 Ома на метр.

Дальше посмотрев в таблицу я узнал соответствующее сечение кабеля, оно составило внушительные 0.024мм/кв.

Хорошо, что кабель вещь легко заменяемая.

После этого я решил все таки посмотреть, что у него внутри.

Не то, что бы я не знал, как устроены БП. Но разбирать всякие вещи мне просто нравится 🙂

Открываются такие блоки питания очень легко. В щель между половинками корпуса вставляется лезвие ножа и постукивая небольшим молотком разрушается место склеивания половинок.

В общем тяжело и непонятно только первый раз, дальше это делается чуть сложнее чем выкрутить винты отверткой, плохо только то, что обратно собрать можно только с помощью клея.

В первую очередь бросается в глаза отсутствие фильтра питания, он даже не задуман здесь.

Но при этом есть и плюсы, выходные конденсаторы поставили 1000х25, а не 470х16 как это бывает.

В общем в среднем ничего не изменилось, улучшится работа, но увеличатся помехи.

С обратной стороны платы маркировка D-32 в моем варианте против D-26 в похожем БП. Возможно мой БП выпущен позже и потому имеет другую версию платы.

Так же можно увидеть, что конденсатор снаббера перенесен на нижнюю сторону платы, я такого не встречал, обычно они стоят сверху и не в СМД исполнении.

Рулит блоком питания неизвестный мне контроллер 63D12. Силовой транзистор такой же, 4N60C Схема блока питания предыдущей версии, отличия от данного БП минимальны. Изменено расположение некоторых элементов, под оптроном сделан защитный прорез в плате, что еще раз наводит на подозрения о более новом варианте исполнения данного БП.

Но входной конденсатор так же не закреплен. Емкость мала для заявленной мощность в 60 Ватт.

Ну и естественно тестирование БП

Нагрузочные резисторы у меня по 10 Ом, что дает ток в 1. 25 Ампера. резисторов три, соответственно я буду измерять характеристики до 3.75 Ампера.

Кроме того, я проводил измерения с подключением нагрузочных резисторов прямо к плате БП.

Итак.

Ток нагрузки 1.25 Ампера, напряжение на выходе 12.55 Вольта.

Попутно я снимал осциллограммы пульсаций на выходе БП, делитель щупа установлен на ослабление входного сигнала в 10 раз. Соответственно шкала 500мВ на деление. Ток нагрузки 2.5 Ампера. Напряжение поднялось до 12.57 Вольта. Пульсации. Ток нагрузки 3.75 Ампера, выходное напряжение 12.58 Вольта, выходная мощность около 47 Ватт, т.е. 80% Пульсации при этом составили около 0.6 Вольта. Не помогли даже конденсаторы большей емкости 🙁 В конце я оставил БП работать под нагрузкой в 3.75 Ампера дальше и решил посмотреть, какие будут температуры. БП был открыт, лежал радиаторами вверх.

После 20 минут работы температура диодной сборки была 79 градусов, силового транзистора 77, трансформатора 76.

Выходное напряжение поднялось до 12.6 Вольта

На мой взгляд, многовато, максимум для этого БП 3-3.5 Ампера.

Резюме.

Плюсы

Он все таки работает 🙂

Конденсаторы на выходе установили на 25 Вольт, а не на 16, хотя их размещение около силового диода совсем не оптимально.

Для токов нагрузки 3-3.5 Ампера вполне может подойти, но на всякий случай я бы ограничил ток нагрузки в 2.5-3 Ампера (возможно я больший пессимист :)).

В схеме БП используется ШИМ-контроллер, а не встречающаяся часто схема с автогенератором.

Минусы

Нельзя использовать на 100% нагрузки.

Отсутствие входного помехоподавляющего фильтра.

Довольно большие пульсации на выходе.

Кабель никакой, менять сразу.

Элементы внутри БП не закреплены.

Мое мнение, пациент скорее жив, чем мертв. Т.е. использовать данный БП вполне можно, а если еще и 'допилить' его, заменив выходные конденсаторы на низкоимпедансные и увеличить емкость входного хотя бы до 68, а лучше до 100мкФ, то будет очень даже неплохо. Данный БП имеет потенциал для доработки, БП сопоставимой мощности, но с автогенератором я бы не рекомендовал ни в каком виде.

Подойдет для питания всяких некритичных нагрузок типа светодиодных лент и т.п.

На данном сайте много разных примеров печати интересных конструкций. но у меня как то все руки не доходят до 3D печати, а при этом тоже хочется показать что у меня - Тоже голос есть, я тоже петь хочу 🙂

В общем мой рецепт приготовления правильного блока питания .

Некоторое время назад, я сам делал блоки питания, потом стало невыгодно и я это дело забросил. Но иногда для своих нужд все таки делаю, благо платы остались и их не надо травить, а достаточно просто некоторые детали купить, а другие достать из ящика стола.

Собирал я блоки питания на известном ШИМ контроллере TOP24xY.

Этот контроллер отличается довольно хорошей надежностью (за насколько лет я спалил всего один контроллер при экспериментах) и простотой конструкции БП.

Собирать БП я буду почти по схеме из даташита.

Для сборки с использовал давно разработанную плату. Изначально она была сделана под блок питания на 12 Вольт и ток 3 Ампера. Рассчитана под установку двух вариантов радиаторов и двух типов входных конденсаторов. Список элементов я не даю, все они есть на схеме и подписаны в файле трассировки.

На рынке я купил только микросхему для него, остальные детали были уже в наличии, правда оптрон, регулируемый стабилитрон TL431, входной дроссель и Y1 конденсатор я выковырял из платы от старого монитора.

Глядя на эту фотографию подумал, чем не набор для самостоятельной сборки 🙂

Сначала установил на плату все лежачие компоненты. Лучше это сделать сразу, так как после установки габаритных деталей ставить мелкие неудобно. Установил габаритные компоненты. В качестве снаббера использован супрессор P6KE200A, я обычно не использую связку конденсатор + резистор.

Под трансформатором и силовыми диодами есть отверстия для улучшения циркуляции воздуха и лучшего охлаждения этих элементов.

Подготовил крепеж к радиатору и ШИМ контроллер.

Радиаторы я использую двух типов, для малой мощности это алюминиевые пластинки (эти радиаторы ставились в известных ЧБ телевизорах Электроника 23ТБ), для большей режу радиаторный профиль Ш-образной конструкции.

Данный контроллер умеет следить за понижением и повышением входного напряжения, а так же подключением внешних компонентов задавать ток защиты и частоту работы 66 или 133 КГц..

Данные функции я не использую, так как плата разрабатывалась еще под TOP22x, которая подобных вещей не умеет.

Но TOP24x можно легко перевести в режим работы с тремя выводами, для этого надо просто соединить четыре средних вывода, это будет эквивалент среднего вывода TOP22x.

Отличие будет только в частоте работы, TOP22x работает на 100КГц, а TOP24x на 133КГц (в данном включении).

В схеме указан TOP244, я применил TOP246, он в магазине был заметно дешевле (около 1.1доллара), по хорошему ему надо ограничивать ток защиты, но практика показала, что защита от КЗ отрабатывает отлично.

После этого я перешел к намотке трансформатора

Да, трансформатор можно купить готовый, как и блок питания. Но я держу дома запас разных сердечников и каркасов, что бы можно было в любой момент изготовить БП под любое необходимое мне напряжение.

В данном Бп использовался каркас с 8 выводами и сердечник Е25, одна половинка обычная, а вторая с укороченным центральным керном, для получения зазора (БП то обратноходовый, потому зазор необходим, без него работать не будет).

Расчет трансформатора я делал в программе PI Expert Suite 7.0.

Но иногда, для удобства намотки и лучшего заполнения каркаса я делаю больше витков, чем предлагает программа. но изменяю пропорционально количество витков всех обмоток.

Если не злоупотреблять, то все работает отлично.

Программа показала что мне надо 77 витков первичной обмотки, 9 вторичной и 8 для питания ОС контроллера.

Я немного изменил их и сделал 85 первичной, 10 вторичной и 9 для питания цепи ОС.

Намотал первичную обмотку, обмотка сделана в два слоя, для межобмоточной изоляции я использую специальную ленту, она производится с разной шириной, специально под разные размеры каркасов. После этого я намотал вторичную обмотку. Вообще строго говоря, более правильно было бы ее разместить между двумя слоями первичной, для улучшения связи, но практика показала, что на небольших мощностях проходит и вариант, когда обмотка расположена сверху первичной.

Мотал в два провода. Сначала зачистил концы, обвел их вокруг выводов каркаса, после этого намотал 10 витков.

Ну и в самую последнюю очередь обмотка питания цепи ОС (она же обмотка питания самого ШИМ контроллера), 9 витков.

Попутно намотал выходной помехоподавляющий дроссель.

Последний слой внешней изоляции обмоток, вывел концы первичной обмотки и обмотки питания цепи ОС. Главное теперь случайно их не перепутать. Расположение выводов обмоток соответственно картинке выше

Для них я использовать провод диаметром 0. 3мм, для вторичной 0.63мм.

После зачистки выводов обмоток закрепляем их на выводах каркаса и пропаиваем. Половинки каркаса я склеиваю клеем (можно использовать секундный клей либо момент, БФ, непринципиально.

После этого, что бы сердечник не болтался, я обматываю его сначала узкой лентой, а после этого фиксирую всю конструкцию лентой той же ширины, что использовал для изоляции обмоток.

Это не даст рассоедениться половинкам даже если клей не будет держать, да и придает законченный вид трансформатору.

Вот так в итоге выглядит готовый трансформатор. Устанавливаем трансформатор и выходной дроссель. Предохранитель я пока не устанавливаю, позже будет понятно почему. Плата полностью спаяна, при пайке я использую припой диаметром 1мм с флюсом, дополнительно флюс в процессе не используется. Платы я заказывал на производстве сразу с лужением. При первом включении вместо предохранителя я припаиваю небольшую лампочку (15 Ватт), если БП собран без ошибок, то она либо не будет светиться вообще, либо будет еле еле накалена.

Напряжение сходу получилось то, под которое и рассчитывал, даже не потребовалось подстраивать, но возможность подстройки не помешает.

Как-то было обсуждение насчет пайки плат.

Я сделал пару фотографий как выглядит правильная пайка большинством припоев.

Остатки флюса я смыл при помощи ватки смоченной в ацетоне.

Общий вид

Один из участков поближе, если присмотреться, то видно даже мое отражение :))) БП я расчитвал на 15 Вольт и 1.5 Ампера. Ну и нагружать для теста буду соответственно на 1.5 ампера. Хотя данный БП даже в таком виде спокойно отдаст и 2 Ампера.

Выходных диодов на плате два, так как по хорошему диоды должны быть рассчитаны на тройной ток от расчетного выходного. Я установил диоды 31DQ10 (100 Вольт и 3 Ампера), так как расчетный ток был 1.5х3=4.5 Ампера.

Кстати, мне уже как то попадались поддельные диоды с таким наименованием, отличаются повышенным нагревом, будьте бдительны.

Попутно я снял осциллограмму пульсаций на выходе БП под этой нагрузкой. Делитель щупа стоит в режиме 1:1. После проверки БП под нагрузкой я подпаиваю входной и выходной кабели, для моего применения кабели будут короткие и без разъемов.

Так же сразу одеваю 'хвостики' (лучше перед пайкой), и дополнительно закрепляю кабели стяжками от вытягивания кабеля из корпуса.

Безопасности много не бывает, лучше перестраховаться.

После впаивания кабелей покрываю плату защитным лаком Пластик-70. Есть более крепкий лак - Уретан, но я его не использую, так как он дает слишком крепкое покрытие. Так выглядит полностью собранная плата, подготовлена к установке в корпус. Вид снизу. Я почти не использовал СМД компоненты, только конденсаторы параллельно выходным электролитам. Использован корпус Z-34B, т.е. высокий вариант этого корпуса, плата трассировалась именно под него, потому для установки надо прорезать 2 выреза под кабели, сделать одно отверстие под светодиод. после этого закрепить плату в корпусе при помощи четырех небольших шурупов (лучше предварительно просверлить отверстия диаметром 1. 5мм в стойках корпуса). Последний этап, рассверливаются отверстия в нижней части корпуса и половинки скручиваются вместе.

Все, БП готов.

Как говорят на канале дискавери - теперь вы знаете как это сделано, ну или как это должно быть сделано.

Ну и конечно архив со схемой, трассировкой и даташитом.

Если есть вопросы, спрашивайте, с удовольствием отвечу.

Самодельный регулируемый блок питания от 0 до 14 Вольт

Здравствуйте уважаемые читатели сайта sesaga.ru. У каждого радиолюбителя, в его домашней лаборатории, обязательно должен быть регулируемый блок питания, позволяющий выдавать постоянное напряжение от 0 до 14 Вольт при токе нагрузки до 500mA. Причем такой блок питания должен обеспечивать защиту от короткого замыкания на выходе, чтобы не «сжечь» проверяемую или ремонтируемую конструкцию, и не выйти из строя самому.

Эта статья, в первую очередь, рассчитана на начинающих радиолюбителей, а идею написания этой статьи подсказал Кирилл Г. За что ему отдельное спасибо.

Предлагаю Вашему вниманию схему простого регулируемого блока питания, который был собран мной еще в 80-е годы (в то время, я учился в 8 классе), а схема была взята из приложения к журналу «Юный Техник» №10 за 1985 год. Схема немного отличается от оригинала изменением некоторых германиевых деталей на кремниевые.

Как видите, схема простая и не содержит дорогих деталей. Рассмотрим ее работу.

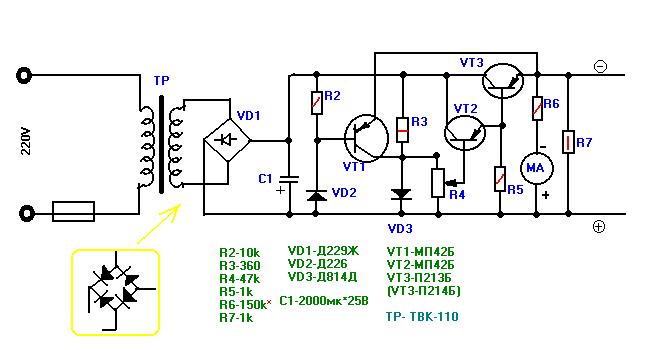

1. Принципиальная схема блока питания.

Включается блок питания в розетку при помощи двухполюсной вилки ХР1. При включении выключателя SA1 напряжение 220В подается на первичную обмотку (I) понижающего трансформатора Т1.

Трансформатор Т1 понижает сетевое напряжение до 1417 Вольт. Это напряжение, снимаемое со вторичной обмотки (II) трансформатора, выпрямляется диодами VD1VD4, включенными по мостовой схеме, и сглаживается фильтрующим конденсатором С1. Если не будет конденсатора, то при питании приемника или усилителя в динамиках будет слышен фон переменного тока.

Диоды VD1VD4 и конденсатор С1 образуют выпрямитель, с выхода которого постоянное напряжение поступает на вход стабилизатора напряжения, состоящего из нескольких цепей:

1. R1, VD5, VT1;
2. R2, VD6, R3;
3. VT2, VT3, R4.

Резистор R2 и стабилитрон VD6 образуют параметрический стабилизатор и стабилизируют напряжение на переменном резисторе R3, который включен параллельно стабилитрону. С помощью этого резистора устанавливают напряжение на выходе блока питания.

На переменном резисторе R3 поддерживается постоянное напряжение, равное напряжению стабилизации Uст данного стабилитрона.

Когда движок переменного резистора находится в крайнем нижнем (по схеме) положении, транзистор VT2 закрыт, так как напряжение на его базе (относительно эмиттера) равно нулю, соответственно, и мощный транзистор VT3 тоже закрыт.

При закрытом транзисторе VT3 сопротивление его перехода коллектор-эмиттер достигает нескольких десятков мегаом, и практически все напряжение выпрямителя падает на этом переходе. Поэтому на выходе блока питания (зажимы ХТ1 и ХТ2) напряжения не будет.

Когда же транзистор VT3 открыт, и сопротивление перехода коллектор-эмиттер составляет всего несколько Ом, то практически все напряжение выпрямителя поступает на выход блока питания.

Так вот. По мере перемещения движка переменного резистора вверх, на базу транзистора VT2 будет поступать отпирающее отрицательное напряжение, и в его эмиттерной цепи (БЭ) потечет ток. Одновременно, напряжение с его нагрузочного резистора R4 подается непосредственно на базу мощного транзистора VT3, и на выходе блока питания появится напряжение.

Чем больше отрицательное отпирающее напряжение на базе транзистора VT2, тем больше открываются оба транзистора, тем большее напряжение на выходе блока питания.

Наибольшее напряжение на выходе блока питания будет почти равно напряжению стабилизации Uст стабилитрона VD6.

Резистор R5 имитирует нагрузку блока питания, когда к зажимам ХТ1 и ХТ2 ничего не подключено. Для контроля выходного напряжения предусмотрен вольтметр, составленный из миллиамперметра и добавочного резистора R6.

На транзисторе VT1, диоде VD5 и резисторе R1 собран узел защиты от короткого замыкания между гнездами ХТ1 и ХТ2. Резистор R1 и прямое сопротивление диода VD5 образуют делитель напряжения, к которому своей базой подключен транзистор VT1. В рабочем состоянии транзистор VT1 закрыт положительным (относительно эмиттера) напряжением смещения на его базе.

При коротком замыкании на выходе блока питания эмиттер транзистора VT1 окажется соединенным с анодом диода VD5, и на его базе (относительно эмиттера) появится отрицательное напряжение смещения (падение напряжения на диоде VD5). Транзистор VT1 откроется, и участком коллектор-эмиттер зашунтирует стабилитрон VD6. В результате этого транзисторы VT2 и VT3 окажутся закрытыми. Сопротивление участка коллектор-эмиттер регулирующего транзистора VT3 резко возрастет, напряжение на выходе блока питания упадет почти до нуля, и через цепь короткого замыкания потечет настолько малый ток, что он не причинит вреда деталям блока. Как только короткое замыкание будет устранено, транзистор VT1 закроется и напряжение на выходе блока восстановится.

2. Детали.

В блоке питания использованы самые распространенные детали. Понижающий трансформатор Т1 можно использовать любой, обеспечивающий на вторичной обмотке переменное напряжение 14 – 18 Вольт при токе нагрузки 0,4 – 0,6 Ампер.

В оригинале статьи используется готовый трансформатор от кадровой развертки Советских телевизоров — типа ТВК-110ЛМ.

Диоды VD1 – VD4 могут быть из серии 1N40011N4007. Также подойдут диоды, рассчитанные на обратное напряжение не менее 50 Вольт при токе нагрузки не менее 0,6 Ампер.
Диод VD5 желательно германиевый из серии Д226, Д7 — с любым буквенным индексом.

Электролитический конденсатор любого типа, на напряжение не менее 25 Вольт. Если не будет одного с емкостью 2200 микрофарад, то его можно составить из двух по 1000 микрофарад, или четырех по 500 микрофарад.

Постоянные резисторы используются отечественного МЛТ-0,5, или импортного производства мощностью 0,5 Ватт. Переменный резистор номиналом 5 – 10 кОм.

Транзисторы VT1 и VT2 германиевые — любые из серии МП39 – МП42 с любым буквенным индексом.

Транзистор VT3 – из серии КТ814, КТ816 с любым буквенным индексом. Этот мощный транзистор обязательно устанавливается на радиатор.

Радиатор можно использовать самодельный, сделанный из пластины алюминия толщиной 3 – 5см и размером около 60х60мм.

Стабилитрон VD6 будем подбирать, так как у них идет большой разброс по напряжению стабилизации Uст. Возможно, даже придется составить из двух. Но это уже при наладке.

Вот основные параметры стабилитронов серии Д814 А-Д:

Миллиамперметр используйте такой, какой у Вас есть. Можно использовать индикаторы от старых приемников и магнитофонов. Одним словом – ставьте что есть. А можно даже вообще обойтись без прибора.

На этом хочу закончить. А Вы, если заинтересовала схема, подбирайте детали.
В следующей части начнем рисовать и делать печатную плату с нуля, возможно, распаяем на ней детали.
Удачи!

Различные схемы и схемы

1994-2020
Все права защищены.

Полное или частичное воспроизведение этого документа разрешено, если оба выполняются следующие условия:

1. Это примечание полностью включено в начало.
2. Плата не взимается, за исключением расходов на копирование.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Многие схемы были реконструированы - прослежены из различных схемы или фактическое оборудование. Возможны ошибки в транскрипции, интерпретация, анализ или перечисленные значения напряжения или тока.Они есть предоставляется исключительно в качестве основы для ваших собственных разработок и не гарантируется «планы», которые будут работать для ваших нужд без каких-либо настроек.

Мы не несем ответственности за повреждение оборудования, ваше эго в масштабах округа. перебои в подаче электроэнергии, спонтанно возникшие мини (или более крупные) черные дыры, планетарные сбои, травмы или что-то еще хуже, которые могут возникнуть в результате использования этого материал.



  • Вернуться к содержанию коллекции схем Сэма.

    Введение

    Объем данного документа

    Это сборник различных полезных и интересных схем.Несколько на них также есть ссылки или они включены в другие документы на этом сайте. Некоторые из них являются моими собственными разработками, а многие были реконструированы с коммерческих оборудование. Многие схемы вы не найдете ни в одном учебнике или в любых других легкодоступных электронных или печатных СМИ. Некоторые просто милые. 🙂

    Соображения безопасности

    Некоторые из этих цепей работают при крайне опасных для жизни уровнях напряжения и тока. Конденсаторы накопления энергии даже в самой маленькой одноразовой камере вспышка работает от 1.Батарея 5 В AA может оказаться смертельной при неправильном использовании. условия. Устройства с питанием от сети, в том числе и маленькие, могут иметь дополнительный опасность высокой мощности при высоком напряжении И часто не изолированы (отсутствие питания трансформатор). Не пытайтесь устранять неполадки, ремонтировать или модифицировать такое оборудование. без понимания и соблюдения ВСЕХ соответствующих правил техники безопасности для электрические и электронные системы высокого напряжения и / или подключенные к сети.

    Дополнительная информация

    Прежде чем думать об экспериментах с чем-либо, использующим или производящим высокие напряжения или подключены к сети переменного тока - даже открывая одноразовую камеру которые могли лежать вокруг и собирать пыль (конденсатор все еще может быть заряжен - погас!), см. документ: Правила техники безопасности для оборудования с высоким напряжением и / или питанием от сети.Что-то, что выглядит невинность действительно может испортить вам весь день!

    Возможно, обширная коллекция всевозможных схем и ссылок в Интернете в исследуемой вселенной можно найти Томи Энгдала Огни и Страница электроники.

    Есть много других документов на сайте Sci.Electronics.Repair (S.E.R) FAQWeb сайт или один из его зеркальных сайтов, которые могут быть использованы при разработке, тестировании и ремонт электронного оборудования. В Основное содержание (ToC) содержит ссылки на различную информацию по поиску и устранению неисправностей и ремонту много видов оборудования, общая электроника, набор схем, более 1000 ссылок на технологии и многое другое.Большинство этих документов красиво отформатированы, проиндексированы и имеют перекрестные ссылки. (Кремний Сэм Технологический ресурс, который может присутствовать на этом и других сайтах, обычно содержит несколько более свежие версии многих из этих документов, но большинство из тех, что указаны в Основных правилах FAQ S. E.R., проще в использовании, а фактическое содержание различия скорее всего будут незначительными.)

    • Источники питания для лазеров и другие схемы, относящиеся к лазерам, можно найти в документ: Sam's Часто задаваемые вопросы о лазерах: безопасность, диодные лазеры, гелиевые неоновые лазеры, привод, Информация, ссылки, детали.
    • Дополнительная электронная вспышка и другие схемы, относящиеся к стробоскопу, будут найдено в документе: Примечания к Устранение неисправностей и ремонт электронных вспышек, стробоскопов и Рекомендации по проектированию, полезные схемы и схемы.
    • Люминесцентные лампы, балласты и приспособления включает: много дополнительных схем для люминесцентных балластов, в том числе для Компактные люминесцентные лампы (КЛЛ).
    • Информация о разделительных трансформаторах (важно для безопасности) и переменных трансформаторы (Variacs), серийный адаптер лампочки и другие невероятно Handy Widgets (tm) для вашего тестового стенда можно найти в документе: Устранение неполадок и Ремонт бытовой электроники и, возможно, в частности документ на каждый вид оборудования.
    • Универсальный изящный гаджет и другие вещи для стайных крыс можно найти в документе: Утилизировать интересно Гаджеты, компоненты и подсистемы, которые определяют полезные компоненты, которые могут быть удалены из обычной бытовой электроники и устройств, а также нетрадиционного использования их подсистем, модулей или запасные части.
    Для получения информации о других возможности, которые могут быть быстрее там, где вы живете.

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Источники питания высокого напряжения

    Простой генератор высокого напряжения

    Эта базовая схема способна обеспечить до 30 киловольт и более. от источника постоянного тока низкого напряжения с использованием обратноходового трансформатора (LOPT). с телевизора или монитора компьютера. Типичный выход при 12 В постоянного тока, 2 А напряжение питания или батареи будет около 12000 В. Ток при полном напряжении составляет обычно от 1 до 2 мА. Доступны более высокие токи, но выход напряжение упадет. При 2 кВ возможно более 10 мА в зависимости от ваш конкретный обратный трансформатор.
  • Перейти к: Простой генератор высокого напряжения - низкое напряжение DC In, до 30 кВ Out

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Регулируемый источник питания высокого напряжения

    В этой схеме используется пара 555 таймеров для обеспечения переменной частоты. Привод ширины импульса к инвертору с использованием трансформатора обратного хода, спасенного от черно-белый или цветной телевизор или монитор компьютера. В очень низкая частота повторения приводит к возникновению отдельных искр. По высоким ставкам с конденсатор высокого напряжения с низким значением мкФ, выход будет по существу высоковольтным постоянным током с определенным значением, зависящим от входного напряжения, частоты и ширины импульсов, и нагрузка.Ни одно из значений компонентов не является критическим. Конкретный транзистор использованный для Q2 казался лучше, чем обычный горизонтальный тип вывода но они тоже работают.

    Входное напряжение может колебаться от 5 до 24 В. Использование обратного хода от MAC Плюс компьютер с удаленной неисправной первичной обмоткой, выходная мощность более 20 кВ было возможно (хотя и рискованно, поскольку обратный ход, вероятно, не рассчитан на более 12 кВ) от источника питания 24 В постоянного тока, 2 А. Регулируя привод частоты и рабочего цикла, широкий диапазон выходных напряжений и токов может получить в зависимости от вашей нагрузки.

    С добавлением конденсатора фильтра высокого напряжения (0,08 мкФ, 12 кВ) это становится симпатичным маленьким блоком питания гелий-неонового лазера, который работает от 8 до 15 В постоянного тока в зависимости от требуемого тока трубки и балластного резистора. Увидеть документ: Sam's Laser ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ.

    Типы транзисторов не критичны. Их выбрали в основном потому, что Они были у меня в ящике для мусора. Транзистор горизонтального вывода телевизора или монитора (HOT) должно быть удовлетворительным для измельчителя, но потребует хорошего сильного привода. Я использовал более низковольтный и сильноточный транзистор (2SD797), и оба были более высокими. текущий и более высокий рейтинг Hfe, чем у обычных HOT. Даже 2N3055, вероятно, выжить и не быть слишком плохим в отделе производительности.

    Приводной трансформатор от черно-белого компьютерного монитора (фактически видеодисплей клеммы) и имеет соотношение витков 4: 1, намотанный на квадрат 5/16 дюйма на 3/8 дюйма длиной нейлоновая бобина на ферритовом двойном E-сердечнике с зазором. Первичная обмотка имеет 80 витков и вторичная обмотка имеет 20 витков, оба провода №30.Убедитесь, что вы соблюдаете полярность правильно: база переключающего транзистора должна работать, когда драйвер включается. Вы должны уметь намотать такой трансформатор примерно за 10 минут, если имеется ядро ​​аналогичного размера (не обязательно).

    Если обратный ход включает внутренний выпрямитель и / или вы пытаетесь для получения максимального выходного напряжения определенной полярности направление привод имеет значение, так как наибольшая амплитуда импульса генерируется при переключении транзистор выключается. Поскольку обратные трансформаторы не имеют маркировки, вы будете надо попробовать оба возможных подключения к катушке привода. Используйте тот, который производит более высокое выходное напряжение для данного набора входных условий (привод и частота / ширина импульса).

    Конечно, возможно множество вариантов этой базовой схемы. Двойной 555 цепь может быть уменьшена до одной 555 с некоторой потерей гибкости (если только вы используете симпатичную нестандартную модификацию, позволяющую самостоятельно настраивать высоких и низких времен - оставлено в качестве упражнения для ученика).

    Одна приятная вещь в том, чтобы запустить его при 24 В постоянного тока или меньше (в отличие от линейного напряжение) состоит в том, что выпустить дым из цепь! Блок питания на 5 А, который я использовал, несколько раз отключался из-за перегрузки по току, но единственный раз, когда я взорвал транзистор прерывателя, был случайно замыкание базы на коллектор.

    • Получить схему HVGEN32 в формате PDF: HVGEN32-SCH.


  • Вернуться к содержанию коллекции схем Сэма.

    Газотрубный источник питания Evertron, модель 3210

    (Спасибо Джеффу Зуркоу ([email protected]) за обратное проектирование этого устройства и рисование схемы.)

    Газотрубный источник питания Evertron Model 3210 Схема блока инверторного типа для управления неоновой вывеской. Имеет пару силовых полевых МОП-транзисторов, управляющих высоковольтным трансформатором обратноходового типа, с целая куча первичных обмоток с открытой обмоткой и вторичных обмоток.



  • Вернуться к содержанию коллекции схем Сэма.

    Ricoh 3E06-1 Источник высокого напряжения

    Это высоковольтный источник питания для лазерного принтера или копировального аппарата Ricoh. как показано на фотографии Ricoh Model 3E06-1, высокое напряжение Источник питания. Он имеет два отрицательных выхода на -5,3 кВ постоянного тока при 0,3 мА макс. (выход C) и -5,7 кВ постоянного тока при макс. 0,4 мА (выход T). Я предполагаю, что эти стойки для чего-то вроде «Корона» и «Трансфер» в зависимости от их функций. Два секции независимы, единственными общими компонентами являются разъем и конденсатор фильтра.Каждый раздел основан на TL494 ИС ШИМ-контроллера. Он тот же, что используется во многих / большинстве блоков питания ПК. Поиск в Интернете быстро найдет таблицу. Отдельные входы включения позволяют каждое напряжение должно включаться индивидуально. Вся схема низкого напряжения подвергается воздействию цепи высокого напряжения, находящейся внутри модуля, заполненного красным дурак. Я еще не отключил его, поэтому схема внутри заливки по сути угадал на данный момент. Два раздела находятся на отдельных страницы схем, которые практически идентичны, за исключением номеров деталей и несколько значений частей:

    Настройки в каждом разделе относятся к пределу тока, а не к выходному напряжению. как и следовало ожидать.Выходное напряжение для каждой секции устанавливается фиксированным резисторы (один из которых находится внутри высоковольтного модуля).

    • Выходная мощность C (5,3 кВ) составляет приблизительно Vref * R101 / (R8 || (R12 + R13)).
    • Выходная T (5,7 кВ) составляет приблизительно Vref * R121 / (R28 || (R32 + R33)).

    Было бы просто заменить R12 или R32 для изменения C или T выходное напряжение в умеренном диапазоне (например, от 4 до 6 кВ). Но собираюсь слишком высокий просит дыма. 🙂 Если используются горшки, убедитесь, что они максимальное значение ограничит выходное напряжение чем-то разумным.



  • Вернуться к содержанию коллекции схем Сэма.

    Лестницы Джейкобса

    Альпинистские арки из старых плохих научно-фантастических фильмов всегда популярны. Просто убедитесь, что вы понимаете последствия для безопасности, прежде чем строить один из эти. См. Документ: Правила безопасности для высоких Оборудование, работающее от напряжения и / или от сети.
  • Перейти к: Строительство лестницы Иакова (арка для восхождения)

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Схемы высокого напряжения в ассортименте

    Разные высоковольтные цепи Введение

    Это разные схемы, которые генерируют импульсы или непрерывное высокое напряжение. для различных целей по дому. Также есть ультразвуковой очиститель. (вроде высокого напряжения) здесь, потому что, похоже, он больше нигде не относился. 🙂

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Электронное зажигание для духовки и печи

    Многие современные газовые плиты, духовки, печи и другие аналогичные приборы используют электронное зажигание, а не непрерывно горящее пилотное пламя для зажигания топливо.На самом деле это простые генераторы импульсов высокого напряжения.

    • Если запуск осуществляется вручную (на органах управления есть положение «старт», набор переключающих контактов на органах управления (а) обеспечивает питание зажигания модуль.
      • Проблема отсутствия искры только с одним регулятором указывает на то, что неисправность с ним или его проводкой.
      • Проблема с непрерывным искрообразованием даже при выключенных или включенных элементах управления. их нормальное положение указывает на короткое замыкание - либо из-за неисправного переключателя в одном из элементов управления или загрязнение в обход контактов переключателя.
    • Если запуск автоматический, электронный датчик, термопара или биметалл переключатель обеспечивает питание модуля зажигания по мере необходимости.
    Модуль Harper-Wyman Model 6520 Kool Lite (tm) типичен для Jenne-Aire и аналогичные кухонные плиты. Входное напряжение 115 В переменного тока, 4 мА, 50/60 Гц переменного тока. C1 и D1 образуют полуволновой удвоитель, что дает импульсы 60 Гц с пиком около 300 В и в точке A и заряжает C2 примерно до 300 В через D2. R2, C3 и DL1 формирует релаксационный осциллятор, запускающий SCR1 для сброса накопленного заряда. на C2 в T1 с частотой повторения около 2 Гц.
               C1 A D1 T1 o
        H o ---- || ---------------- + ------- |> | ------- + ------- + + ----- o HVP +
             . 1 мкФ D2 1N4007 | 1N4007 | | o: :(
             250 В + ---- |> | ---- + | + - +: :(
                     | | | ): :(
                     + --- / \ / \ ---- + | # 20): :( 1:35
                     | R1 1M | C2 _ | _): :(
                     | R2 / 1 мкФ --- + - +: :(
                     | 18M \ DL1 400 В | __ | __: :(
                     | / NE-2 | _ \ _ / _ + ----- o HVP-
                     | | + - + | / |
                     | + ---- | oo | ---- + --------- '| SCR1
                     | C3 | + - + | | | S316A
                     | .047 мкФ _ | _ R3 / | | 400 В
                     | 250 В --- 180 \ | | 1 А
                     | | / | |
             R4 2.7K | | | | |
        Нет --- / \ / \ --- + ----------- + ------------ + ---- + ------- +




  • Вернуться к содержанию собрания схематических изображений Сэма.

    Ошибка Заппер 1

    Вы знаете тип - пурпурный свет со случайным (или постоянным) вздохом! Зап! Зап! Если вы внимательно прислушаетесь, вы сможете услышать крики и несчастные насекомые :-).

    Высокотехнологичные версии состоят из низковольтного источника питания высокого напряжения и Люминесцентная (обычно) лампа выбирается для привлечения нежелательных летающих существ. (Скучные низкотехнологичные устройства могут просто использовать вентилятор, чтобы направить насекомых на лоток с вода, от которой они слишком глупы, чтобы их исключить!)

    Однако эти устройства не являются избирательными и уничтожат дружественные и полезные ошибки, а также нежелательные вредители.

    Вот типовая схема:

             S1 R1 C1 C2 C1-C4:.5 мкФ, 400 В
      H o ---- o / o - + - / \ / \ -------- || --- + -------- || -------- - + D1-D5: 1N4007
                   | 25K D1 | D2 D3 | D4
                   | + --- |> | --- + --- |> | --- + --- |> | --- + --- |> | --- +
                  + - + | C3 | C4 |
     Линия переменного тока | o | FL1 + --- + ---- || ---- + ---- + --- + ----) | ---- + ---- + - o +
                  + - + Лампа | | R3 | | R4 | От 500 до
                   | | + --- / \ / \ --- + + --- / \ / \ --- + 600 В
                   | R2 | 10M 10M до сетки
      Нет ---------- + - / \ / \ --- + --------------------------- --------------- о -
                      25 тыс.


    Это всего лишь учетверитель с питанием от сети. R1 и R2 обеспечивают ток ограничение, когда происходит удар (и если кто-то соприкоснется с сетка). Лампа FL1 включает в себя люминесцентную лампу, пускорегулирующий аппарат и стартер (если обязательный). Устройства, предназначенные для насекомых большого размера (или мелких грызунов), могут использовать конденсаторы чуть большего размера!

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Ошибка Заппер 2

    Это ваш базовый метод грубой силы!

    (От: Эндрю Бауэрса ([email protected]).)

    Это из бага заппера моего друга:

                           + --------------------- + - о А
            H o ------- + || (|
                       ) || (|
             115 В переменного тока) || (Прибл.300В до |
                       ) || (Люминесцентная лампа |
            Нет ------- + || (|
                        || + ----- o F1 F2 o ----- +
                        || (
                        || (
                        || (
                        || (
                        || (
                        || (
                        || (
                        | + ------------------------ о B
            Г о --------- +


    F1 и F2 подключаются к концам фиолетовой люминесцентной лампы. A и B подают в сеть 5600 В переменного тока.Мы знаем это, потому что это был один из особенности заппера - сказано прямо на коробке большими желтыми солнечными лучами: «5600 Вольт !!!». 🙂

    Это ваш идеальный простой заппер - без выключателя питания, хотя металлическая пластина, на которой монтируется трансформатор и другие детали, заземлена.



  • Вернуться к содержанию коллекции схем Сэма.

    Электронный воздухоочиститель Генератор высокого напряжения

    По крайней мере, я предполагаю, что эта симпатичная маленькая печатная плата предназначена для электронного воздуха. очиститель или что-то подобное (пылеуловитель, положительный / отрицательный ионный генератор и др.)! Я получил устройство (без маркировки) по ошибке по почте. Однако перед подачей питания я проверил, не была ли это бомба. 🙂

    Этот модуль производит как положительные, так и отрицательные выходы при подключении к 115 Напряжение сети переменного тока, 60 Гц. Каждый из них составляет около 5 кВ при силе тока до 5 мкА. это вероятно похож на высоковольтный блок питания в AirEase (tm) Personal Воздухоочиститель с космической ионизацией от Ion Systems, Inc., небольшой настольный прибор. (К сожалению, модуль высокого напряжения в AirEase был полностью залит, поэтому я не мог определить что-либо о его внутренней схеме.)

                       D1 T1 o
      H o -------------- |> | ---- + --- + -------------------- + + ----- о А
                     1N4007 | | Сидак __ | __ SCR1: :(
                              | | R3 D2 100 В _ \ _ / _ T106B2: :(
      AC C1 | + - / \ / \ --- |> | / | 200 В: :(
     Линейная мощность .15 мкФ _ | _ 1.5K | <| - + - '| 4 A o: :( 350 Ом
              Светодиод IL1 250В --- _ | _ | + ------- +: :(
            + - | <| --- + | C2 --- | | ): :(
            | R1 | R2 | .0047 мкФ | | | .1 Ом): :(
      N o --- + - / \ / \ - + - / \ / \ - + + ----- + - +): :(
               470 3.9K | + - + + - + - о B
               1 Вт 2 Вт | | R4 |
                              + -------------------------------- + --- / \ / \ --- +
                                                                   2,2 млн


    Вход переменного тока выпрямляется D1, и по мере его выхода за пределы порога sidac (D2, 100 В), SCR1 срабатывает при сбросе небольшого конденсатора накопителя энергии (C1) через первичную обмотку высоковольтного трансформатора T1. Это генерирует импульс высокого напряжения во вторичном. Примерно через 0,5 мс ток упадет настолько низко, что SCR отключается. Пока мгновенное входное напряжение остается выше примерно 100 В, эта последовательность событий повторяется, вызывая вспышку из 5 или 6 разрядов. на цикл входа переменного тока частотой 60 Гц, разделенных мертвым временем примерно 13 мс.

    Светодиод (IL1) - индикатор включения. 🙂

    Трансформатор был полностью залит, поэтому я не мог ничего легко определить о его конструкции, кроме сопротивления обмоток и соотношения витков (примерно 1: 100).

                                                А о
                                         C3 |
                                  + ------ || ------- +
              R5 R6 D3 | D4 D5 | D6 R7 R8
      HV- o - / \ / \ --- / \ / \ - + - |> | - + - |> | - + - |> | - + - |> | - - / \ / \ - + - / \ / \ - o HV +
             10M 10M | C4 | 220K | 10 млн
                          + ------ || ------- + |
           D3-D6: 10 кВ, 5 мА _ | _ _ | _
           C3, C4: 200 пФ, 10 кВ --- C5 --- C6
           C5, C6: 200 пФ, 5 кВ | |
                                     Б о - + ---------------------- +


    Вторичная сторона состоит из утроителя напряжения для отрицательного выхода. (HV-) и простой выпрямитель для положительного выхода (HV +).Эта асимметрия из-за характера однонаправленного привода к первичной обмотке трансформатора.

    По моим измерениям, эта схема вырабатывает в общей сложности около 10 кВ между HV + и HV-, до 5 мкА. Выходные напряжения примерно равны плюс и минус при ссылке на пункт Б.

    Я предполагаю, что модуль также будет работать от постоянного тока (скажем, от 110 до 150 В) с разряды непрерывно повторяются с частотой около 2 кГц. Выходной ток будет примерно в 5 раз больше, но при том же максимальном (без нагрузки) напряжении.(Однако с DC, если SCR когда-либо застрял во включенном состоянии, это было бы застрял там, так как не было бы пересечений нуля переменного тока, чтобы заставить его отключиться. Этот не было бы хорошо!)

    Схема вторичной стороны может быть легко модифицирована или перепроектирована для обеспечения одиночный положительный или отрицательный выход или для более высокого или более низкого общего напряжения. Простое удаление R4 изолирует его от входа и заземления (при условии Изоляция Т1 адекватная).

    Если от такого устройства нет высокого напряжения, проверьте следующее:

  • Убедитесь, что питание действительно поступает на высоковольтную часть Блок.Проверьте настенную розетку и / или адаптер переменного тока или другой блок питания на предмет правильное напряжение с помощью мультиметра.
  • Чрезмерная грязь / пыль / гадость / влажность или физическое повреждение или неправильно размещенная бумага зажим может закоротить его, вызвать искрение или коронный разряд (сильный запах озона было бы указанием на это). С таким небольшим доступным ток (только мкА) не нужно много, чтобы загрязнение стало проблемой. Тщательно очистите и просушите прибор и проверьте его на наличие коротких замыканий (мультиметром между высоковольтными электродами и корпусом), а затем проверьте его снова.Твои проблемы может уйти!
  • Если это не помогает и блок не полностью залит (в этом случае замена - единственный вариант), проверьте на предмет закороченных или открытых компонентов, особенно силовые полупроводники.

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Автоматический очиститель воздуха Генератор высокого напряжения

    Что же, может быть :-). Эта штука размером с хот-дог и вилки в гнездо прикуривателя. Он производит немного озона, и кто знает что-то еще.Есть ли какое-либо влияние на качество воздуха (положительное или в противном случае) или любые другие эффекты сомнительны, но они содержат приятный небольшая цепь высокого напряжения.
                                                                       DL1 + - + |
                                                       o T1 + ------- + ----- | o |
      +12 o --- + -------- + ---------- + --------------------- +: :( | + - + |
              | | | D 30T): :( | DL2 + - +
              | | -_ | _ 4.7uF # 30): :( + ----- | o | |
              | | --- 50 В + ------ +: :( 3000Т | + - +
              | _ | _ C2 + | | : :( # 44 | DL3 + - + |
              | --- 470pF + -------------- | ------ +: :( + ----- | o |
              | | | | F 30T): :( | + - + |
            + _ | _ C1 | | D1 | # 36): :( | DL4 + - +
             --- 33 мкФ + ---------- | --- + --- | <| ---- | ------ +: :( + ----- | o | |
            - | 16V | | | 1N4002 | о + - + + - +
              | / / | | / C o | |
              | R1 \ R2 \ + -------- | Q1 TIP41 + -------------- +
              | 1К / 4. 7K / | \ E | Сетка
              | \ \ | |
              | | | | |
      GND o --- + -------- + ---------- + -------------- + --------- ----- +


    T1 построен на ферритовом сердечнике диаметром 1/4 дюйма. D (привод) и F Обмотки (обратной связи) намотаны бифилярно (с чередованием) непосредственно на ядро. Обмотка O (выход) намотана на нейлоновую втулку, которая надевается на нее. сердечник и разделен на 10 секций с равным числом витков (100 каждый) с изоляцией между ними.

    От DL1 до DL4 выглядят как неоновые лампочки с одним электродом. Они светятся как неоновые лампочки, когда цепь запитана и кажется емкостным соединением высоковольтный источник импульсов к заземленной сети генерирует озон. Я не знать, наполнены ли они специальным газом или представляют собой странные неоновые лампочки.



  • Вернуться к содержанию коллекции схем Сэма.

    Ультразвуковой очиститель

    Ультразвуковая чистка - это средство удаления грязи и поверхностных загрязнений с сложные и / или хрупкие детали, использующие мощные высокочастотные звуковые волны в ванна с жидкостью (вода / моющее средство / растворитель).

    Ультразвуковой очиститель содержит генератор мощности, приводящий в движение большой пьезоэлектрический датчик под баком для очистки. В зависимости от емкости они могут быть довольно массивный.

    Типичная схема показана ниже. Это от модели 41-4000 Брэнсона, которая типично для небольшого устройства потребительского класса. H и N горячие и нейтральные линии 115 В переменного тока. ВНИМАНИЕ: Вход с линейным подключением. Используйте изоляцию трансформатор для безопасности при поиске и устранении неисправностей.

               R1 D1
     H o ------ / \ / \ ------- |> | ---------- +
             1, 1/2 Вт EDA456 |
                   C1 D2 |
              + ---- || ---- + ---- |> | ----- +
              | .1 мкФ | EDA456 | 2
              | 200 В | + ----- + --- + T1 + --- + ------- >> ------ +
              | R2 | _ | _ C2) :: o 4 | | |
              + --- / \ / \ --- + --- .8 мкФ D) :: + ---- + | |
              | 22K _ | _ 200 В): :( + |
              | 1 Вт - 1 o): :() :: _ | _
              + ----------------- + --------- +: :( O) :: L1 _x_ PT1
              | R3 | 7: :() :: |
              | + --- / \ / \ --- + + ----- +: :( 5 + |
             C \ | | 10K, 1 Вт | F) :: + --- + | |
         Q1 NPN | - + - + -------------- + 6 o) :: | | |
             E / | | D3 R4 + --- + + ---- + ------- >> ------ +
              | + - | <| --- / \ / \ - + _ | _
              | 47, 1 Вт | --- Вход: 115 В переменного тока, 50/60 Гц
              | | | Выход: 460 В переменного тока, импульсный 80 кГц
     Нет ------ + ------------------- + --- +



    Силовой транзистор (Q1) и связанные с ним компоненты образуют самовозбуждающийся драйвер для пьезопреобразователя (PT1). У меня нет спецификаций на Q1, но на основе цепи, вероятно, она имеет номинальное значение Vceo не менее 500 В и номинальную мощность не менее 50 Вт.

    Две обмотки на трансформаторе (Т1, намотанный на тороидальном феррите сердечник) обеспечивают привод (D) и обратную связь (F) соответственно. L1 вместе с Собственная емкость PT1 настраивает выходной контур на максимальную амплитуду.

    На выходе этого (и подобных устройств) высокочастотные всплески (от 10 с до 100s of kHz) акустические волны с частотой повторения 60 Гц.Характеристика звук, издаваемый этими ультразвуковыми очистителями во время работы, обусловлен воздействием всплесков с частотой 60 Гц, так как вы не можете слышать ультразвуковой частоты, которые они используют.

    Частота ультразвука составляет примерно 80 кГц для этого устройства с максимальная амплитуда около 460 В переменного тока RMS (1300 В размах) для входа 115 В переменного тока.

    ВНИМАНИЕ: Не запускайте устройство с пустым баком, так как в нем ожидается правильная нагрузка. Не касайтесь дна резервуара и не кладите лапы в чистящий раствор при включенном питании.Я не знаю что Если таковые имеются, то могут быть долгосрочные эффекты, но рисковать не стоит. Эффекты определенно кажутся странными. При достаточно высоких уровнях мощности он мог действительно измельчите кости, как описано ниже. Может ли это случиться с типичный маленький ультразвуковой очиститель, я не знаю и не собираюсь найти из!

    (От: Билла Перри ([email protected]).)

    "Находясь на борту ныне списанной подводной лодки USS Hawkbill (SSN-666), я тоже задумался.Один из моих старших товарищей по плаванию рассказывал историю о моряке, который совершил то же действие на своем предыдущем подводная лодка. Парень положил ноги на пылесос, пока он был включен. Он отметил, что это было очень хорошо и расслабляюще. Через несколько минут он вытащил ноги, и как только он встал и приложил все свои тяжесть на ногах, все кости в ногах были раздроблены. Он получил постоянная инвалидность от него. Видимо, это раскололо его кости. Вау!"

    Если устройство не колеблется (оно кажется мертвым, как дверной гвоздь), сначала проверьте наличие явных сбоев, таких как плохие соединения и трещины, обгоревшие или стертые части.

    Чтобы попасть внутрь, вероятно, потребуется снять нижнюю крышку (потянув за пробку и выброс чистящего раствора!).

    ВНИМАНИЕ! Перед прикосновением убедитесь, что все большие конденсаторы разряжены. ничего внутри!

    Полупроводники (Q1, D1, D2, D3) можно проверить на короткое замыкание с помощью мультиметра. (см. документ: Базовое тестирование Полупроводниковые приборы.

    Трансформатор (T1) или индуктор (L1) могут иметь внутренние короткие замыкания. нарушение нормальной работы и / или выдувание других деталей из-за чрезмерной нагрузки но это маловероятно, как вы думаете.Однако где все другие части тестируются хорошо, но чистящее действие кажется слабым без каких-либо перегрев, может быть неисправен L1 (обрыв или другие плохие соединения) отстройка выходной цепи.

    В местах сгорания транзистора и / или предохранителя ищите видимые следы ожога на датчик и / или проверьте его (после отключения) с помощью мультиметра. Если есть отметка или ваш тест показывает что-то меньшее, чем бесконечное сопротивление, возможно, между двумя пластинами был пробит диэлектрик.Я не знаю, может ли это быть вызвано запуском устройства без танк, но это возможно. Если повреждение локализовано, возможно, вы сможете изолировать область отверстия, удалив металлический электродный слой окружая его, чтобы обеспечить изолирующую область диаметром 1/4 дюйма. Этот немного изменит резонансную частоту выходного контура, но надеюсь, недостаточно, чтобы иметь значение. Вам нечего терять после замены датчик, вероятно, не стоит (а, возможно, даже не возможен, так как он наверное крепко приклеен к днищу бака).

    При тестировании используйте последовательную лампочку, чтобы предотвратить выход силового транзистора. продувка, если где-то произошло короткое замыкание (см. документ: Устранение неполадок и Ремонт бытового электронного оборудования) И не запускайте устройство с пустой бак.

    Также см. Информацию об ультразвуковых увлажнителях в документе: Устранение неисправностей и ремонт малого дома Техника.



  • Вернуться к содержанию коллекции схем Сэма.

    Плазменная кружка Генератор высокого напряжения

    Эта схема нашлась в дешевой «плазменной кружке» - частично двустенная. откачанная и заполненная газом прозрачная стеклянная кружка, которая светится странными узорами, когда сидя на подставке для энергии, в зависимости от того, как к ней прикасаются или держат.В схема представляет собой типичный генератор с одним транзистором, управляющий небольшим герметизированным трансформатор. Q1 был на радиаторе. Высоковольтный трансформатор с жесткой изоляцией занимал объем менее 1 дюйма в кубе. Только сопротивления его обмоток имеют были измерены до сих пор. Когда-нибудь я смогу понять это подробнее. Перечисленные требования к питанию для этого устройства составляли 12 В при 250 мА. Это будет работать на 8 батарей AA или на настенном адаптере. Также был выключатель питания как обычный третий контакт на розетке для отключения АКБ при использовании адаптера (не показан).
             D1 или T1 + ------ o Высоковольтный выход
      +12 o-- |> | - + -------- + ----- + ------------------------ +: :( (3 дюйма диам.
           1N4004 | | | D .2): :( медный диск)
                  | | / R1 Ом): :(
                  | | \ 10K + -------- +: :(
                  | | / | : :( 300
                  | | | R2 C4 | o: :( Ом
             C1 + _ | _ C2 _ | _ + --- / \ / \ --- || --- | -------- +: :(
          470 мкФ ---.1 мкФ --- | 1K | F .2): :(
            25В - | | | 2SD882 | / C Ом): :(
                  | | + ------------- | Q1 + ---- +: :(
                  | | _ | _ C3 | \ E | + - +
                  | | --- 2нФ | | о |
                  | | | | | |
      GND o ------- + -------- + ----- + --------------- + --- + ----- ------- +



  • Вернуться к содержанию собрания схематических изображений Сэма.

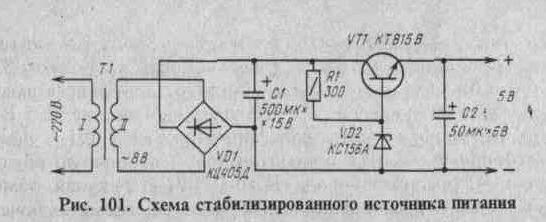

    Простые линейные блоки питания

    Простые линейные источники питания Введение

    Это (в настоящее время несколько скудный) набор базовых блоков питания. схемы, которые со временем будут расти.

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Преобразование выходного сетевого адаптера переменного тока в постоянный ток

    Если для прибора или другого устройства требуется скромный источник постоянного тока, возможно, можно будет добавить выпрямитель и конденсатор фильтра (и, возможно, регулятор) к настенному адаптеру с выходом переменного тока.Хотя многие стены адаптер выхода постоянного тока, некоторые - модемы и некоторые автоответчики, для Пример - это просто трансформаторы и выход низкого напряжения переменного тока.

    Это также самый простой и безопасный способ построить небольшой блок питания постоянного тока. поскольку вам вообще не нужно иметь дело с 110 В переменного тока.

    Для преобразования такого адаптера на постоянный ток требуется использование:

    • Мостовой выпрямитель - преобразует переменный ток в пульсирующий постоянный ток.
    • Конденсатор фильтра - сглаживает выходной сигнал, уменьшая его пульсации.
    • Регулятор - обеспечивает почти постоянное выходное напряжение.
    В зависимости от ваших потребностей, вы можете найти подходящий сетевой адаптер в своем барахле. коробка (возможно, от того модема на 2400 бод, который был в моде пару лет тому назад!).

    Базовая схема показана ниже:

                Конденсатор фильтра мостового выпрямителя

        AC o ----- + ---- |> | ------- + --------- + ----- o DC (+)
                ~ | | + |
       Вход из + ---- | <| ---- + | + _ | _ Выход на включенное устройство
       Стена переменного тока | | C ___ или регулятор напряжения
       Адаптер + ---- |> | ---- | - + - |
                 | | |
        AC o ----- + ---- | <| ---- + ------------ + ----- o DC (-)
                ~ -


    Соображения:
    • Вход переменного тока Vin VRMS приведет к пиковому выходу приблизительно 1.4 Vin - 1,4 В. Первый коэффициент 1,4 обусловлен тем, что пиковое значение синусоиды (форма волны линии электропередачи) составляет 1,414 (sqrt (2)) умноженное на среднеквадратичное значение. Второй коэффициент 1,4 обусловлен двумя диодами. которые включены последовательно как часть мостового выпрямителя. Тот факт, что они оба примерно 1,4 - это полное совпадение.

      Следовательно, вам нужно будет найти сетевой адаптер переменного тока, который выдает выходной сигнал. напряжение, которое приведет к чему-то близкому к тому, что вам нужно. Тем не мение, это может быть немного сложнее, чем кажется, поскольку рейтинг на паспортной табличке многих настенных адаптеров не является точным показателем того, что они на самом деле производят особенно при небольшой нагрузке.Лучше всего измерять выход.

    • Выберите конденсатор фильтра не менее 10 000 мкФ на 1000 мА на выходе. ток с номинальным напряжением не менее 2 x Vin. Это практическое правило будет приведет к пульсации менее 1 В (размах), что будет приемлемо для многих устройств или где используется регулятор напряжения (но может не подходить для некоторые аудиоустройства издают гул с частотой 120 Гц. Используйте больший или дополнительный конденсатор или регулятор в таком случае.
    • Подходящие компоненты также можно приобрести у любого дистрибьютора электроники как Radio Shack.Мостовой выпрямитель поставляется как единое целое или вы можете поставить один вместе из диодов 1N400x (x может быть любым от 1 до 7 для этих низковольтные приложения). Соблюдайте полярность конденсатора фильтра!
    Следующие ниже примеры иллюстрируют некоторые из возможностей.
    • Пример 1: Типичный блок питания модема рассчитан на 12 В переменного тока, но на самом деле производит около 14 В переменного тока при умеренной нагрузке (скажем, половина тока, указанного на паспортной табличке рейтинг). Это приведет к выходному напряжению от 17 до 18 В постоянного тока. выпрямитель и конденсатор фильтра.
    • Пример 2: Беспроводной адаптер зарядного устройства переменного тока может выдавать 6 В переменного тока. Это приведет к 6-7 В постоянного тока на выходе выпрямителя и фильтра. конденсатор.
    Добавление регулятора IC к любому из них позволит получить выходной сигнал до на долю отфильтрованного постоянного напряжения на 2,5 В (в зависимости от типа).

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Добавление регулятора IC к сетевому адаптеру или батарее

    Для многих приложений желательно иметь хорошо регулируемый источник Мощность постоянного тока.Это может иметь место при работе оборудования от батарей в качестве а также от настенного адаптера, который выводит напряжение постоянного тока, или от расширенного адаптера описано в разделе: Преобразование выходной стены переменного тока переходник на постоянный ток.

    Ниже приводится очень простое введение в построение схемы. с соответствующими доработками будет работать на выходах в диапазоне около 1,25-35 В и токи до 1 А. Это также может быть использовано в качестве основы для небольшой блок питания общего назначения для экспериментов с электроникой.

    Вам нужна ИС, которая называется «регулируемый регулятор напряжения». LM317 - это один пример - Radio Shack должен иметь его вместе со схемой. LM317 выглядит как силовой транзистор, но представляет собой полноценный стабилизатор на кристалле.

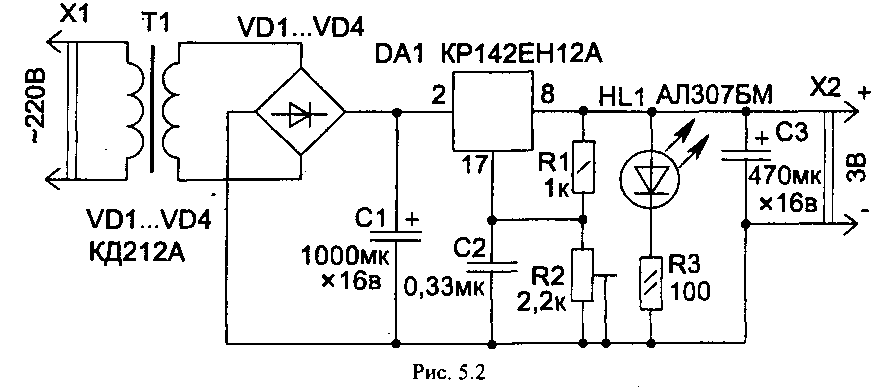

    Вот пример схемы:

                        Я + ------- + O
        Vin (+) o ----- + --- | LM317 | --- + -------------- + ----- o Vout (+)
                      | + ------- + | |
                      | | A / |
                      | | \ R1 = 240 |
                      | | / | ___
                     _ | _ C1 | | + _ | _ C2 | _0_ | LM317
                     ---.01 + ------- + --- 1 мкФ | | 1 - Отрегулируйте
                      | uF | - | | ___ | 2 - Выход
                      | \ | ||| 3 - Вход
                      | / R2 | 123
                      | \ |
                      | | |
        Vin (-) o ------ + ------- + ---------------------- + ----- o Vout (-)


    Примечание: не все микросхемы стабилизаторов напряжения используют эту распиновку.Если вы не используете LM317, дважды проверьте его распиновку, а также все остальные спецификации. Для одного выхода, не связанного с общим, это не имеет значения. будь то регулятор положительного напряжения (как показано) или регулятор отрицательного напряжения используется. Однако если потребуется несколько таких источников питания с общая точка, ИС регулятора отрицательного напряжения должны использоваться для отрицательного ед.

    Вот распиновка для наиболее распространенных типов:

      78xx (фиксированная позиция) 79xx (фиксированная отрицательная позиция) LM317 (Adj Pos) LM337 (Adj Neg)
       ___ ___ ___ ___
      | _O_ | | _O_ | | _O_ | | _O_ |
      | | 1 = Ввод | | 1 = Обычный | | 1 = Настроить | | 1 = Настроить
      | ___ | 2 = Обычный | ___ | 2 = Ввод | ___ | 2 = Выход | ___ | 2 = ввод
       ||| 3 = Выход ||| 3 = Выход ||| 3 = Ввод ||| 3 = Выход
       123 123 123 123



    Примечание. Различные производители могут маркировать контакты иначе, чем показано на рисунке. сбивать с толку.Например, 1,3,2 вместо 1,2,3. Однако расположение каждый штифт будет таким же, поэтому проверьте диаграмму.

    Для LM317:

    1. R2 = (192 x Vout) - 240, где R2 в омах, Vout в вольтах и ​​должно быть на от 1,2 В до 35 В.
    2. Vin должно быть как минимум на 2,5 В выше Vout. Выберите настенный адаптер с напряжение, по крайней мере, на 2,5 В больше, чем ваш регулируемый выход при полной нагрузке.

      Однако обратите внимание, что типичное напряжение адаптера может немного отличаться. в зависимости от производителя и нагрузки.Вам нужно будет выбрать тот, который не намного больше, чем вы действительно хотите, так как это добавит ненужная трата энергии в устройстве и дополнительный отвод тепла.

    3. Максимальный выходной ток составляет 1 А. Ваш адаптер должен обеспечивать Максимальный ток безопасно и без падения напряжения ниже требование в (2) выше.
    4. Дополнительная емкость фильтра (через C1) на выходе адаптера может помочь (или потребуются), чтобы уменьшить его пульсацию и, следовательно, колебание его входа.Это может позволить вам использовать адаптер с более низким выходным напряжением и уменьшить рассеиваемая мощность в регуляторе.

      Использование 10000 мкФ на * ампер * выходного тока приведет к менее 1 В p-p пульсация на входе регулятора. Пока ввод всегда больше, чем желаемое выходное напряжение плюс 2,5 В, регулятор будет полностью устранить эту пульсацию, что приведет к постоянному выходу постоянного тока, не зависящему от колебаний сетевого напряжения и тока нагрузки. (Для вас, пуристов, регулятор не совсем идеален, но достаточно хорош для большинства приложений.)

      Убедитесь, что вы выбрали конденсатор с номинальным напряжением как минимум на 25% больше. чем * ненагруженное * пиковое выходное напряжение адаптера и соблюдайте полярность!

      Примечание: настенные адаптеры, предназначенные для зарядных устройств, могут не иметь фильтра. конденсаторы, поэтому они обязательно понадобятся для этого типа. Быстрая проверка: Если напряжение на выходе адаптера упало до нуля, как только его потянули от стены - даже без нагрузки - у него нет фильтрующего конденсатора.

    5. Язычок LM317 соединен с центральным штифтом - имейте это в виду. потому что чип должен быть на радиаторе, если он будет рассеивать больше, чем ватт или около того.P = (Vout - Vin) * Iout.
    6. Есть и другие соображения - сверьтесь с даташитом на LM317 особенно если вы работаете на пределе 35 В и / или 1 А.
    7. Для источника питания с отрицательным выходом используйте соответствующее отрицательное напряжение. регулятора и обратите внимание, что их распиновка НЕ ​​такая же, как у положительного разнообразие. См. Выше!


  • Вернуться к содержанию собрания схематических изображений Сэма.

    Источник питания с двумя выходами и трансформатором с центральным отводом

    Если имеется вторичная обмотка с центральным выводом, источник питания выводит оба могут быть созданы положительные и отрицательные регулируемые или нерегулируемые напряжения в основном как пара схем выше.Следующее будет работать для регулируемый блок +/- 15 В постоянного тока для питания аналоговых схем, таких как операционные усилители:
           28ВКТ, 1А
       H o - + T1
             ) || D1 V + In + ------ + Out
             ) || + - + - |> | ----- + -------------- + ---- | 7815 | --------- + ---- o +15 В постоянного тока
             ) || (~ | D2 | C1 + _ | _ + ------ + C3 + _ | _
             ) || (+ - | <| - + | 5,000 мкФ --- Com | 10 мкФ ---
             ) || (L1 | | 25В - | | 25В - |
     110 В переменного тока) || + ---------------------------- + -------- + ----------- - + - + - o Аналоговый
             ) || (L2 D3 | | C2 + _ | _ | C4 + _ | _ V Общий
             ) || (+ - |> | - | - + 5,000 мкФ --- Com | 10 мкФ ---
             ) || (~ | D4 | 25V - | + ------ + 25V - |
             ) || + - + - | <| - + ----------------- + ---- | 7915 | --------- + --- o -15 В постоянного тока
             ) || V- вход + ------ + выход
       N o - + D1-D4: 1N4007 или 2 A мост


    Примечание. Распиновка деталей серий 78 и 79 НЕ одинакова!

    Для нерегулируемого питания возьмите выходы от V + и V-.



  • Вернуться к содержанию коллекции схем Сэма.

    Источник питания с двумя выходами и трансформатором без центрального вывода

    Без центрального ответвителя все еще можно обеспечить обе полярности вывода. напряжение, но должна использоваться полуволновая конфигурация. Это похоже на проводка удвоителя напряжения, но мы используем общую точку в качестве заземления:

    Вот схема для питания +/- 12 В постоянного тока:

            12В, 1А
       H o - + T1
             ) || D1 V + In + ------ + Out
             ) || + - + - |> | ------------ + ---- | 7812 | --------- + ---- o +12 В постоянного тока
             ) || (| C1 + _ | _ + ------ + C3 + _ | _
     110 В перем. Тока) || (| 10,000 мкФ --- обычное | 10 мкФ ---
             ) || (| 25В - | | 25В - |
             ) || + - | ----------------- + -------- + ------------ + - + - o Аналоговый
             ) || | C2 + _ | _ | C4 + _ | _ V Общий
       Нет - + | 10,000 мкФ --- Com | 10 мкФ ---
                    | Д2 25В - | + ------ + 25В - |
                    + - | <| ------------ + ---- | 7912 | --------- + --- o -12 В постоянного тока
                                    V- вход + ------ + выход


    Для нерегулируемого питания возьмите выходы от V + и V-.

    Поскольку используется только однополупериодное выпрямление, конденсаторы основного фильтра C1 и C2 должно быть как минимум вдвое больше значения мкФ по сравнению с двухполупериодными или мостовыми схемами чтобы получить такую ​​же пульсацию.

    Еще один недостаток этой конфигурации заключается в том, что если токи от выходы не равны, чистый постоянный ток проходит через вторичную обмотку трансформатора (с удвоителем напряжения, не имеющим выходного соединения с общей точкой, это невозможно). Насыщение сердечника может произойти при работе вблизи Максимальный номинальный ток трансформатора.



  • Вернуться к содержанию коллекции схем Сэма.

    Операция высокого тока

    Добавив силовой транзистор PNP, такой как 2N2955, к фиксированному или регулируемому регулятор, максимальный ток можно легко увеличить. Схема ниже будет позволяют построить очень простой источник питания от 3 до 5 А, 5 В с учетом силовой трансформатор / выпрямитель может подавать этот ток. Q1 ДОЛЖЕН быть установлен на большом радиаторе, поскольку рассеиваемая мощность равна почти всей выходной ток, умноженный на разницу между входным и выходным напряжением! Также, имейте в виду, что конденсатор (ы) фильтра на источнике питания Vin также должен иметь соответствующий размер, чтобы колебания оставались на управляемом уровне.
                          E C
                    + -----. Q1 .------------- +
                    | _ \ ___ / _ |
                    | B | |
                    | R1 | I + ------ + O |
        Vin (+) o --- + - / \ / \ - + - + --- | 7805 | --- + - + ----- o Vout (+)
                        5 | + ------ + | ___
                               | | C | | _O_ | 7805
                              _ | _ C1 | + _ | _ C2 | | 1 - Вход
                              ---.01 | --- 1 мкФ | ___ | 2 - Общий
                               | uF | - | ||| 3 - Выход
                               | | | 123
        Vin (-) o --------------- + ------- + -------- + ----- o Vout (-)


    Это работает так: как только ток превысит Vbe (Q1) / 5 A, Q1 включается и обходит ток около 7805.

    Для отрицательного питания на базе регулятора 79xx используйте NPN-транзистор, например 2N3055 и поменяйте полярность конденсатора.Не забывайте, что распиновка для 79xx и других регуляторов отрицательного напряжения НЕ то же самое, что для положительное разнообразие. См. Раздел: Добавление IC Регулятор к настенному адаптеру или батарее.



  • Вернуться к содержанию коллекции схем Сэма.

    Регулируемый сильноточный регулируемый источник питания

    Это добавляет каскад усиления для улучшения регулирования по сравнению со схемой в раздел: Работа с более высоким током и показан с использованием регулируемый регулятор, хотя может также использоваться фиксированный регулятор.Этот аналогична схеме в техническом описании Texas Instruments LM317. Хотя не указано, я ожидаю, что это годится до 5 А или более в зависимости от фактическая разница напряжения между входом и выходом, а также размер нагрева сток, используемый для силового транзистора Q2. Используя эту конфигурацию, скорее чем что-то вроде эмиттерного повторителя обеспечивает гораздо лучшее регулирование поскольку точкой регулирования для LM317 по-прежнему является фактическая мощность схема.
                 + -------------------.C E .------- +
                 | Q2 _ \ ___ / _ |
                 | 2N3055 | |
                 | | R5 |
                 + ---------. E C .------ + --- / \ / \ --- +
                 | Q1 _ \ ___ / _ 500 |
                 | 2N2905 | |
                 | / R4 |
                 | \ 5K |
                 | / |
                 | R3 | I + ------- + O | 1N4002
     Vin (+) o --- + - + --- / \ / \ --- + --- | LM317 | --- + ---- + - + ------ + ------- + --- o Vout (+)
                   | 22 + ------- + | | | |
                   | | A / _ | _ | |
                   | | \ R1 / _ \ D1 | |
                   | | / 120 | | |
                  _ | _ C1 | | | + _ | _ C2 /
                  --- 10 мкФ + ------- + --- + --- + --- 47 мкФ \ RL *
                   | | | - | /
                   | \ R2 + _ | _ C3 | |
                   | + -> / 5K --- 10 мкФ | |
                   | | \ - | | |
                   | | | | | |
     Vin (-) o ------ + --------------- + - + ----------- + ------- --- + ------- + --- o Vout (-)


    * Для надлежащего регулирования значение RL должно быть достаточно низким, чтобы гарантировать как минимум Ток 30 мА при выбранном выходном напряжении. Это может быть отдельный резистор или часть фактической нагрузки.

    Для еще более высоких токов можно использовать несколько силовых транзисторов (Q2). подключены параллельно в виде проходного блока с небольшими (например, 0,1 Ом) эмиттерными резисторами чтобы сбалансировать нагрузку. В этом случае Q1 может быть немного больше. транзистор и R4 уменьшены в стоимости для обеспечения адекватного базового привода. Детали будет зависеть от ваших конкретных потребностей.

    Как и в других схемах, отрицательный источник питания может быть построен используя соответствующую ИС регулятора, меняя местами транзисторы NPN или PNP, и поменяв местами все полярности конденсаторов и диода.

    (От: Дэвида Суберта ([email protected]).)

    Как оказалось, биполярные транзисторы можно заменить МОП-транзисторами IRF9630. Единственная другая необходимая модификация - это изменить значение 5 Ом. резистор, чтобы правильно смещать полевой МОП-транзистор. Это важно, потому что МОП-транзисторы можно легко подключить параллельно, не беспокоясь о несогласованная БЕТА параллельных БЮТ.



  • Вернуться к содержанию коллекции схем Сэма.

    Электролизер щелочных элементов, 1,5 В

    Я сконструировал это, чтобы предоставить средства тестирования и экспериментов с электронные схемы вспышки и (модификации этих схем), которые работают на одиночные щелочные клетки, поскольку их аппетит к ним довольно велик. Увидеть секция: Инвертор до 350 В постоянного тока от щелочного элемента 1,5 В.
                                              IC1
                    D1 I + -------- + O
                 + - |> | - + ----- + -------- + - | LT1084 | - + ------ + ----- o +1.5 В постоянного тока
            T1 | | | | + -------- + | |
     H o - + | D2 | | | | A / R1 | IC1
           ) || + - + - || - + | | 10V | 10V \ R2 | ||| 3 - Я
     Нет - + | | | | / 62 | 123
                 | | | | \ | Передний план
                 | D4 | | | | |
                 + - |
    Силовой трансформатор (T1), который я использовал, был на самом деле перемотан из того, что
    был рассчитан на 12 В, 1 А.Это был высококачественный трансформатор, поэтому удаление
    2/3 вторичного были настоящей болью.  Собственно, целью было
    экспериментируйте, чтобы увидеть, можно ли сделать это неразрушающим образом. Выводы: Просто
    едва. :-) Очевидно, трансформатор на самом деле предназначен для производства около
    Также можно использовать 4 или 5 В при 3 А.


    D1 - D4 могут быть отдельными диодами или мостом с номиналом не менее 3 А.

    Регулятор (IC1) представляет собой LT1084CP, который похож на LM317, но имеет низкий тип отключения рассчитан на макс.У меня была куча этих вещей, оставшихся от определенного многомиллионный проект, который был отменен по вине высшего руководства нога в ** болезни ..... Для использования может потребоваться внешний проходной транзистор. LM317 из-за требований к пиковому току.

    Несмотря на то, что трансформатор рассчитан только на 1 А, с IC1 на скромном радиатора, источник питания кажется вполне довольным, выдавая 3 А при 1,5 В для расширенный период. Я не знаю, буду ли я бегать весь день на таком высоком уровне текущий, но для моих целей это нормально.

    Оказывается, типовая схема электронной фотовспышки из одноразовой камеру, такую ​​как Kodak MAX (см. схему и Фото), на самом деле привлекает больше чем 3 А в начале цикла перезарядки. Итак, напряжение падает на немного, но это ни на что не влияет. Время перезарядки с силой подача, по крайней мере, такая же быстрая, как у свежих щелочных элементов. Напряжение от щелочная ячейка также немного проседает в этих условиях.

    Очевидно, схему можно было легко доработать для вывода 2.4 В постоянного тока (на пару элементов NiCd), 3 В постоянного тока (для двух щелочей) или что-то еще, что вам может понадобиться.



  • Вернуться к содержанию коллекции схем Сэма.

    Полноволновой удвоитель напряжения

    Проблема большинства схем удвоителя напряжения заключается в том, что положительный и отрицательный выходы работают с чередующимися полупериодами, поэтому на линии питания присутствует пульсация частоты, а не на удвоенной частоте линии электропередачи. Трансформатор также не используется эффективно, так как только половина вторичной обмотки прохождение тока в любой момент времени.

    Вот симпатичная схема, которая позволяет обойти обе эти проблемы. Оригинал статью можно найти на Технический уголок Георгия Хрищенко VE3DXG.

          + ----------------- +
       || (| +
       || (+ --- |> | --- + - + ---) | ----- + --- |> | --- +
       || (| D1 | C1 | D5 |
       || (| | D3 | |
       || (| + --- |> | - + | |
       || (+ ---- + | | + --- +
       || (_ | _ | + --- |> | - | - + | + _ | _
       || (//// | | D4 | | --- C3
       || (| D2 | C2 | D6 | _ | _
       || (+ --- |> | - + --- + ---) | --- + ----- |> | --- + ////
       || (| +
          + --------------- +


    Выходное напряжение примерно 2.В 8 раз превышает рейтинг RMS вторичная обмотка трансформатора (первичная обмотка не показана). Ripple в 2 раза мощнее частота сети.



  • Вернуться к содержанию коллекции схем Сэма.

    Блок питания Boost для ПК

    Повышение напряжения для производства шоу с экологически чистым регулированием +12 В постоянного тока подход для получения более высокого напряжения, чем +12 В постоянного тока от немодифицированного ПК источник питания. В этом конкретном случае источник +12 В постоянного тока для аудио или Требовалось получить PCI-карту из обычно шумного Выход +12 В постоянного тока стандартного блока питания ПК.Любая фильтрация уменьшит напряжение ниже допустимого уровня. Модель 555 оснащена осциллятором. который работает на частоте около 50 кГц, что приводит в действие прерыватель MOSFET и понижающий трансформатор для генерации нескольких В постоянного тока, которые добавляются к исходному 12 В постоянного тока от ПК. Затем это регулируется с помощью 7812. Только генерируя небольшое повышение напряжения (как раз достаточно для требований отсева линейный регулятор), а не полное выходное напряжение, компоненты могут быть меньше, поскольку требуется меньшая мощность.

    Очевидно, что таким образом могут быть получены другие напряжения, кроме +12 В постоянного тока - пример был совпадением.

    Это также можно сделать с меньшим количеством компонентов, используя современные ИС SMPS, разработанные Применения преобразователя постоянного тока в постоянный, но у меня нет никаких предложений.



  • Вернуться к содержанию коллекции схем Сэма.

    Импульсные источники питания

    Импульсный источник питания для видеомагнитофона Panasonic (PV48XX и клоны)

    Эта схема была реконструирована из импульсного источника питания от видеомагнитофон Panasonic.Это типично для небольших переключателей, используемых в Panasonic. PV28XX, PV48XX и многие другие модели, их клоны Magnavox, а также другие Matsushita производит видеомагнитофоны. Многие видеомагнитофоны других производителей используют похожие конструкции.

    Возможны ошибки в транскрипции. Некоторые модели используют дополнительные выходы каждый питается от одного выпрямительного диода и конденсатора фильтра (не показаны). Некоторая часть номера и распиновка разъема могут быть разными для вашего конкретного видеомагнитофона.

    Полностью обесточенный источник питания с перегоревшим предохранителем обычно означает короткое замыкание в режиме переключения. силовой транзистор Q1.Перед подачей питания проверьте все остальные компоненты. после замены, так как другие детали также могут быть неисправными.

    Высушены наиболее частые проблемы, приводящие к низким или неправильным выходам. повышающие или негерметичные электролитические конденсаторы - С4, С16, С17, С21.

    См. Документ: Примечания к Поиск и устранение неисправностей и ремонт малых импульсных источников питания для получения дополнительной информации Информация.

    • Получить схему видеомагнитофона в формате PDF: ВЦРПС-СЧ.


  • Вернуться к содержанию коллекции схем Сэма.

    Блок питания для небольшого цветного монитора SVGA

    Это полная схема импульсного источника питания (SMPS). от маленького (вероятно, 14 или 15 дюймов) "Я гарантирую, что вы никогда не слышали о торговая марка «Цветной монитор SVGA.

    Линейный вход переменного тока и компоненты размагничивания находятся в верхнем левом углу, SMPS прерыватель, его контроллер и оптоизолятор обратной связи находятся в нижнем слева / посередине, а второстепенные - некоторые с дополнительными компонентами регулирования - занимают всю правую часть этой диаграммы. Даже для относительно простых В таком приложении схема довольно сложна. Есть более чем полдюжины отдельных выходов, регулируемых как минимум 3 различными способами!

    Регулятор переменного напряжения B + находится в правом верхнем углу. Это обеспечивает напряжение для питания горизонтального отклонения, которое определяется видеовход. Чтобы сохранить ту же ширину изображения, необходимое напряжение на горизонтальный выходной транзистор / обратный ход должен быть примерно пропорционален скорость горизонтальной развертки.

  • Получить MONPS-SCH: mon1ps.gif

  • Вернуться к содержанию собрания схематических изображений Сэма.

    Инверторные схемы

    Инвертор Введение

    Большинство этих схем были спроектированы наоборот из коммерческих продуктов. В Хорошая новость в том, что это означает, что все они, вероятно, работают надежно. В Плохая новость заключается в том, что нестандартный трансформатор (в большинстве случаев его можно построить) могут быть ошибки в указанном количестве витков и сечении проводов. так как все они были определены без полного расчленения подразделения в вопрос.

    Однако схема, описанная в разделе: Super Simple Инвертору требуются только стандартные компоненты, но он имеет жалкое качество. эффективность. Но конструкция очень проста :-).

    И должно быть легко вносить изменения в вспышки из кармана. или одноразовые фотоаппараты, как описано в разделе: до 350 Инвертор постоянного тока от щелочного элемента на 1,5 В, так как они довольно легко доступно бесплатно, если вы знаете, где спросить!

    Дополнительную информацию о люминесцентных и ксеноновых лампах см. В документах: Флюоресцентные лампы, Балласты, приспособления и Примечания к Устранение неисправностей и ремонт электронных вспышек, стробоскопов и Рекомендации по проектированию, полезные схемы и схемы соответственно.



  • Вернуться к содержанию коллекции схем Сэма.

    Супер простой инвертор

    Эта схема может использоваться для питания небольшой стробоскопической или люминесцентной лампы. Так и будет генерировать более 400 В постоянного тока от источника питания 12 В постоянного тока, 2,5 А или автомобильного или морского аккумулятор. Хотя размер, вес и эффективность - ничего особенного - на самом деле они довольно жалкие - все компоненты легко доступны (даже от Radio Shack), и конструкция очень проста. Нет нестандартных катушек или трансформаторы требуются.При правильном подключении он будет работать.

    Выход зависит от входного напряжения. Отрегулируйте для вашего приложения. С При указанных значениях компонентов, он будет генерировать более 400 В от источника питания 12 В и зарядите конденсатор емкостью 200 мкФ до 300 В менее чем за 5 секунд.

    Для менее интенсивных применений люминесцентная лампа может получать питание напрямую. от вторичного (без каких-либо других компонентов). Это работает достаточно хорошо с лампой F13-T5 или F15-T12 (но не ждите сверхяркости). Q1 делает сильно нагревается, поэтому используйте хороший радиатор.

                         C1 1 мкФ D2 1N4948 R2
                     + ------ || ------ + T1 1,2 кВ PRV 1K 1W
                     | | + ----- |> | ----- / \ / \ --- + ------ o +
                     | R1 4. 7K, 1Вт | красный || (blk |
                     + ----- / \ / \ ----- + ------ + || (|
                     | желтый) || (+ _ | _ C2
      + o ---------------------------------- + || (--- 300 мкФ
                     | красный) || (- | 450 В
                     | + -------------- + || (|
                     | Q1 | || (blk |
     С 6 до 12 | | / C + -------------------- + ------ o -
     VDC, 2A + ---- | 2N3055 Stancor P-6134
                 D1 _ | _ | \ E 117 В Первичный (blk-blk)
             1N4007 / _ \ | 6.3 ДКТ вторичный (красный-желтый-красный)
                     | |
      - о ------------ + ------ +


    Примечания к сверхпростому инвертору
    1. Конструкция может быть любой удобной формы - перфорированная плита, мини-ящик и т. Д. Убедитесь, что выходные соединения хорошо изолированы.
    2. C1 должен быть неполяризованного типа - не электролитический.
    3. D1 обеспечивает обратный путь для базового привода и предотвращает значительный обратное напряжение на переходе B-E. Любой кремниевый диод 1 А или больше все должно быть в порядке.
    4. C2 показан как типичный конденсатор накопления энергии для стробоскопических приложений. Удалите D2 и C2 для использования с люминесцентными лампами.
    5. D2 должен быть быстродействующим (быстрым восстановлением) выпрямителем. Однако для тестирования 1N4007 должен работать достаточно хорошо. R2 ограничивает импульсный ток через D2.
    6. Полярность входа относительно выходных проводов важна. Выберите максимальное напряжение, поменяв местами черные выходные провода.
    7. Установите Q1 (2N3055) на радиаторе, если требуется непрерывная работа.Это согреется. Другие силовые транзисторы NPN с Vceo> 80 В, Ic> 2 A, и Hfe> 15 должно работать. Для типа PNP поменяйте полярность источник питания и D1, и поменять местами один комплект проводов (где диод используется для выхода постоянного тока).
    8. Некоторые эксперименты со значениями компонентов могут улучшить производительность для ваше приложение.
    9. При тестировании используйте источник переменного тока, чтобы вы могли почувствовать, сколько выходное напряжение создается для каждого входного напряжения. Значения компонентов не критично, но поведение при изменении входного / выходного напряжения и нагрузки на условия будут влиять R1 и C1 (и усиление вашего конкретного транзистор).
    10. ВНИМАНИЕ: выходное напряжение высокое и опасно даже без большой энергии. накопительный конденсатор. С одним это может быть смертельным. Возьмите соответствующий меры предосторожности.
    11.         | | |
           --- + --- подключены; --- | --- и ------- НЕ связаны.| | |



  • Вернуться к содержанию коллекции схем Сэма.

    Инвертор люминесцентных ламп AmerTac

    (От: (Деннис Хокинс ([email protected]).)

    Балласт люминесцентной лампы AmerTac от портативный светильник 12 В, сделанный в Китае для компании American Tack & Hardware Co, проданный на дому Складские магазины. Он перегорел примерно через 30 минут непрерывного использования. (ХОРОШО, возможно, вам не стоит думать о дублировании именно этого! --- Сэм) Вот и решил чтобы разобрать его и посмотреть, что там было.

    У него была очень маленькая печатная плата (примерно 1/2 дюйма на 2 дюйма). Оба трансформатор и транзистор переплавились до неузнаваемости. В Трансформатор, по-видимому, был изготовлен на заказ из двух сердечников «Е», склеенных вместе. У меня есть другой идентичный блок, поэтому я могу прочитать номер детали транзистора: 2SD882. Он рассчитан на 80 В, 5 А, 40 Вт, стандартное Hfe 30, в корпусе TO127.

    В отличие от многих других, эта схема питает обе нити в лампе. но в остальном очень похож.

    У меня есть еще одна такая же единица, которую не жарили, поэтому я вставляю УФ-лампу в там и зажег. Понятно, что светящаяся нить есть только на одном конце. Это конец, подключенный к контактам 5 и 6 трансформатора. Нить подключенный к контактам 1 и 2, похоже, работает только как резистор. Схема будет не работать без лампы, поэтому я не смог получить надежные показания.



  • Вернуться к содержанию коллекции схем Сэма.

    Archer Mini Flashlight Люминесцентная лампа с инвертором

    Схема ниже была реконструирована из модели Archer номер 61-3724. Комбинация мини-флуоресцентных и ламп накаливания (больше не в Radio Shack каталог).Весь инвертор умещается в пространстве размером 1-1 / 8 "x 1" x 3/4 ". питается от 3 щелочных элементов размера C и управляет трубкой F4-T5.

    Эта конструкция может быть легко изменена для многих других целей при более низкой или высокой мощность.

                                       o T1
     + о ---- + ---------- + ---------------- + о
            | | ) :: + -------------- + - +
            | \ D 28T): :( | |
            | R1 / # 26): :( + | - | +
            | 560 \ + --------- +: :( | - |
            | / | : :( O 315T | | FL1
            | | | o: :( # 32 | | F4-T5
            | + ------ | --------- +: :( | - |
            | | | ): :( + | - | +
          + _ | _ C1 | | F 28T): :( | |
           --- 47 мкФ | | # 32) :: + -------------- + - +
          - | 16 В | | + --- +
            | | | Q1 | O = Выход
            | | C \ | | D = Драйв
            | C2 _ | _ | --- + F = обратная связь
            | .022 мкФ --- E / | |
            | | | _ | _ C3
            | | | --- . 022 мкФ
            | | | |
      о ----- + ---------- + ------ + ----- +


    Примечания к инвертору люминесцентной лампы мини-фонарика Archer:
    1. T1 - трансформатор с ферритовым сердечником. Ядро 5/8 "x 3/4" x 3/16 " в целом. Наружные ножки сердечника имеют толщину 1/8 дюйма. Центральная ножка имеет квадрат 3/16 дюйма. Квадратная нейлоновая бобина имеет диаметр 5/16 дюйма. Там это зазор 0,020 дюйма (прокладка) между двумя половинами E-образного сердечника.

      Сначала заводится 315T O (выход), затем идут 28T D (привод) и 28T F. (Обратная связь) обмотки. Должна быть полоска майларовой изоленты. между каждой из обмоток.

      Количество витков без разборки оценивалось следующим образом:

      • Размеры проволоки определялись согласованием диаметров видимого концы провода для каждой обмотки к магнитному проводу известного AWG.
      • Количество витков в Выходной обмотке определялось исходя из ее измеренное сопротивление, диаметр жилы и таблицы сечения проводов.
      • Затем на обмотку обратной связи был введен сигнал 50 кГц 0,1 В (размах). Амплитуды результирующих выходных сигналов Drive и Output обмотки затем были измерены. Исходя из этих соотношений количества были рассчитаны обороты.
    2. Транзистор был полностью без маркировки. Универсальный NPN средней мощности транзистор типа 2N3053 или ECG24 должен работать. Для типов PNP переверните полярности блока питания и C1.

      Поскольку это очень низкое энергопотребление, в фонарике Archer не используется радиатор.Однако для других приложений он может понадобиться.

    3. Некоторые эксперименты со значениями компонентов могут улучшить производительность для ваше приложение.
    4. При тестировании используйте источник переменного тока, чтобы вы могли почувствовать, сколько выходное напряжение создается для каждого входного напряжения. Значения компонентов не критично, но поведение при изменении входного / выходного напряжения и нагрузки на условия будут влиять C2 и C3, количество оборотов на каждом из обмотки Т1 и коэффициент усиления вашего конкретного транзистора.
    5. ВНИМАНИЕ: Выход высокого напряжения и опасен. Возьмите соответствующий меры предосторожности.
    6.        | | |
          --- + --- подключены; --- | --- и ------- НЕ связаны.
             | | |



  • Вернуться к содержанию коллекции схем Сэма.

    Energizer Mini Flashlight Люминесцентная лампа Инвертор

    Схема ниже была реконструирована на основе номера модели Energizer. неизвестный (изношенный) комбо мини флуоресцентный / лампа накаливания.Целиком инвертор помещается в пространстве размером 1-1 / 8 "x 1-1 / 8" x 3/4 ". Он питается от 4 AA размер щелочных элементов и пробирка F4-T5.

    Эта конструкция очень похожа на модель Archer (см. Раздел: Archer Mini Flashlight Люминесцентная лампа с инвертором, но упрощает пусковые требования, фактически нагревая одну из нитей T5 фонарь. Таким образом, можно использовать трансформатор более низкого напряжения.

                                                   o T1 o
     + o ---- + ---------- + -------- + ------------------- + + - -------------- +
            | | C4 _ | _): :( H 16T # 32 |
            | \ 1000 --- D 32T) :: + -------------- + |
            | R1 / пФ | # 26): :( | |
            | 360 \ + ------------------- +: :( + | - | +
            | / | : :( | - |
            | | | o: :( O 160T | | FL1
            | + -------- | ------------------- +: :( # 32 | | F4-T5
            | | | ): :( | - |
          + _ | _ C1 | | F 16T): :( + | - | +
           --- 47 мкФ | | # 26): :( | |
          - | 16 В | | 1 квартал + --- + + -------------- + - +
            | | | MPX9610 |
            | | C \ | R2 | O = Выход
            | C2 _ | _ | --- + --- / \ / \ --- D = Привод
            | . 047 мкФ --- E / | | 22 F = обратная связь
            | | | _ | _ C3 H - Нагреватель (нить накала)
            | | | --- .01 мкФ
            | | | |
     - о ---- + ---------- + -------- + ----- +


    Примечания к инвертору люминесцентной лампы фонарика Energizer Mini
    1. T1 - трансформатор с ферритовым сердечником. Ядро 1/2 "x 5/8" x 3/16 " в целом. Толщина внешних ножек сердечника составляет 3/32 дюйма. Центральная ножка имеет квадрат 3/16 дюйма. Квадратная нейлоновая бобина имеет диаметр 5/16 дюйма.Там составляет 0,010 дюйма (расчетный) зазор (прокладка) между двумя половинами E-образного сердечника.

      Сначала наматывается 160T O (выход), затем 16T H (нагреватель), 32T D (Привод) и 16 T F (обратная связь). Должна быть полоска майлара изоляционная лента между каждой из обмоток.

      Количество витков оценивалось после отпайки трансформатора от Печатная плата выглядит следующим образом:

      • Размеры проволоки определялись согласованием диаметров видимого концы провода для каждой обмотки к магнитному проводу известного AWG.
      • Количество витков в Выходной обмотке определялось исходя из ее измеренное сопротивление, диаметр жилы и таблицы сечения проводов.
      • Затем на обмотку привода был введен сигнал 100 кГц 0,1 В (размах). В соотношение амплитуд и фаз результирующих выходных сигналов Затем были измерены обмотки обратной связи, нагревателя и выхода. От них, определены соотношения количества витков и начала / конца обмотки.
    2. Транзистор MPX9610.Мне не удалось найти спецификации для этого номер детали, но транзистор, такой как 2N3053 или ECG24, должен работать. Для PNP типов, поменяйте полярность источника питания и C1.

      Поскольку это очень низкое энергопотребление, в Energizer не используется радиатор. фонарик. Однако для других приложений он может понадобиться.

    3. Некоторые эксперименты со значениями компонентов могут улучшить производительность для ваше приложение.
    4. При тестировании используйте источник переменного тока, чтобы вы могли почувствовать, сколько выходное напряжение создается для каждого входного напряжения. Значения компонентов не критично, но поведение при изменении входного / выходного напряжения и нагрузки на условия будут влиять C2 и C3, количество оборотов на каждом из обмотки Т1 и коэффициент усиления вашего конкретного транзистора.
    5. ВНИМАНИЕ: Выход высокого напряжения и опасен. Возьмите соответствующий меры предосторожности.
    6.        | | |
          --- + --- подключены; --- | --- и ------- НЕ связаны.
             | | |



  • Вернуться к содержанию коллекции схем Сэма.

    Карманный флуоресцентный инвертор черного света GH-RV-B1

    (Схема взята из: Axel Kanne ([email protected]).)

    Это было реконструировано из игрушечного карманного фонарика, сделанного в Китае. Он был протестирован с лампами до 6 Вт.

     От 4,5 до 12 В (4) T1 (2)
      + о --- + ------------------- + --------------- + + ----- + - +
            | | R2): :( | |
            | + - / \ / \ - + W1): :( + | - | +
            | 470 | ): :( | - |
          + _ | _ C1 + ----- | ------ +: :( W3 | | FL1
           --- 47 мкФ | / C _ | _ C3: :( | | (3)
            | 16V + --- + ------ | Q1 ---. 015: :( | - |
            | | | (1) | \ E | мкФ: :( + | - | +
            | C2 _ | _ | | + ------ +: :( | |
            | .01uF --- | R1 | | W2) :: + - + - + - +
            | | + - / \ / \ - | ----- | ------ + |
            | | 20 | | |
      - о --- + --------- + ------------ + ----- + -------------- +


    Примечания к карманному флуоресцентному инвертору черного света GH-RV-B1
    1. Оригинальный транзистор имеет маркировку 8050 C0ZC. А 2N3055 работает лучше, чем В оригинале лампа запускается быстрее, а транзистор работает намного холоднее.
    2. T1 - трансформатор с ферритовым электронным сердечником размером 17 мм x 15 мм x 15 мм. Ядро вроде толщиной 5 мм. Передаточное число не определено. Обмотка W1 изготовлен из проволоки диаметром ~ 0,2 мм, сопротивление ниже 1 Ом. Данные для обмотка W2 такая же, как обмотка W1. Обмотка W3 - проволока диаметром ~ 0,5 мм. и его сопротивление 5 Ом.
    3. Оригинальная лампа - это лампа черного света F4T5BLB, но инвертор был протестирован с обычной лампой F4T5, а также с лампой Philips 6 Вт. Лампа мощностью 6 Вт приводит к тому, что оригинальный транзистор сильно нагревается, поэтому использование 2N3055 или рекомендуется аналогичная мощность NPN.
    4. 4,5 В кажется абсолютным минимальным напряжением, необходимым для запуска F4T5 трубка. 5 В запустит лампу мощностью 6 Вт при использовании транзистора 2N3055. вольтаж возможно, можно увеличить до 12 В, но это был самый высокий уровень, который я пробовал (Не хотел тестировать, когда дует трубка).
    5. ВНИМАНИЕ: Инвертор может дать хороший (?) Ток при работе с оригинальным транзистор на 5В.При напряжении питания 2N3055 и выше это может быть неприятно. Не прикасайтесь к клеммам трубки. Нижняя часть печатной платы также может давать довольно неожиданно, как я обнаружил :-(.
    6.        | | |
          --- + --- подключены; --- | --- и ------- НЕ связаны.
             | | |



  • Вернуться к содержанию коллекции схем Сэма.

    Инвертор автомобильной фары

    (Схема и описание От: Мануэль Каспер (mk @ mediaklemm. com).)

    Вот еще одна схема маленькой световой палки, предназначенной для использования в машине. на 12 В. Он использует лампочку F8T5 и очень похож на инвертор Archer (A HREF = "# schamf"> Инвертор люминесцентной лампы мини-фонарика Archer

  • Источник питания 12 В

    • Ресурс исследования
    • Исследовать
      • Искусство и гуманитарные науки
      • Бизнес
      • Инженерная технология
      • Иностранный язык
      • История
      • Математика
      • Наука
      • Социальная наука
      Лучшие подкатегории
      • Продвинутая математика
      • Алгебра
      • Основы математики
      • Исчисление
      • Геометрия
      • Линейная алгебра
      • Предалгебра
      • Предварительный расчет
      • Статистика и вероятность
      • Тригонометрия
      • другое →
      Лучшие подкатегории
      • Астрономия
      • Астрофизика
      • Биология
      • Химия
      • Науки о Земле
      • Наука об окружающей среде
      • Здравоохранение
      • Физика
      • другое →
      Лучшие подкатегории
      • Антропология
      • Закон
      • Политология
      • Психология
      • Социология
      • другое →
      Лучшие подкатегории
      • Бухгалтерский учет
      • Экономика
      • Финансы
      • Менеджмент
      • другое →
      Лучшие подкатегории
      • Аэрокосмическая техника
      • Биоинженерия
      • Химическая промышленность
      • Гражданское строительство

    Повышающий преобразователь постоянного тока с 5 В на 12 В

    Повышающий DC-DC преобразователь основан на LM2577-ADJ IC, этот проект обеспечивает выход 12 В с использованием входа 5 В, максимальная выходная нагрузка 800 мА. LM2577 - это монолитные интегральные схемы, которые обеспечивают все функции питания и управления для повышающих (повышающих), обратных и прямых импульсных регуляторов преобразователя. Устройство доступно в трех вариантах выходного напряжения: 12В, 15В и регулируемое.

    Для этих регуляторов требуется минимальное количество внешних компонентов, они экономичны и просты в использовании. В этом техническом описании перечислено семейство стандартных катушек индуктивности и обратных трансформаторов, предназначенных для работы с этими импульсными регуляторами.На микросхеме находится переключатель NPN 3,0 А и связанная с ним схема защиты, состоящая из ограничения тока и температуры, а также блокировки при пониженном напряжении. Другие функции включают в себя генератор с фиксированной частотой 52 кГц, который не требует внешних компонентов, режим плавного пуска для уменьшения пускового тока во время запуска и управление режимом тока для улучшенного подавления переходных процессов входного напряжения и выходной нагрузки.

    Характеристики

    • Требуется несколько внешних компонентов
    • Вход 5 В постоянного тока
    • Выход 12 В постоянного тока
    • Выходная нагрузка 800 мА
    • Работа в токовом режиме для улучшения переходных характеристик, стабилизации линии и ограничения тока
    • Внутренний осциллятор, 52 кГц
    • Функция плавного пуска снижает пусковой ток при запуске
    • Выходной переключатель защищен ограничением по току, блокировкой при пониженном напряжении и тепловым отключением
    • Размеры печатной платы: 45.72 x 34,29 мм

    Проект основан на микросхеме LM2577-ADJ для обеспечения гибкости получения других выходных напряжений путем изменения номинала резисторов обратной связи R2 и R3

    Формула выходного напряжения В Out = 1,23 В (1 + R2 / R3) (Дополнительную информацию о величине индуктивности, конденсаторе, резисторах обратной связи, выходном токе и напряжении см. В листе данных)

    Схема

    Как это работает

    LM2577 включает и выключает свой выход с частотой 52 кГц, и это создает энергию в катушке индуктивности L1.

    Когда переключатель NPN включается, ток в катушке индуктивности заряжается со скоростью vin / L1, сохраняя ток в катушке индуктивности. Когда переключатель выключается, нижний конец катушки индуктивности летит над Vin, разряжая свой ток через диод в выходной конденсатор со скоростью (Vout-Vin) / L1. Таким образом, энергия, запасенная в

    Катушка индуктивности

    во время включения переводится на выход во время выключения. Выходное напряжение контролируется количеством передаваемой энергии, которое, в свою очередь, регулируется путем модуляции пикового тока индуктора.Это достигается путем подачи части выходного напряжения на усилитель ошибки, который усиливает разницу между напряжением обратной связи и опорным напряжением 1,23 В. Выходное напряжение усилителя ошибки сравнивается с напряжением, пропорциональным току переключения (т. Е. Току индуктора во время включения)

    Компаратор завершает время включения, когда два напряжения равны, тем самым управляя пиковым током переключения для поддержания постоянного выходного напряжения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
