Как правильно подключить автомагнитолу в машине. Какие провода нужно соединить для корректной работы устройства. Какие существуют варианты подключения магнитолы. На что обратить внимание при самостоятельной установке автомагнитолы.
Основные способы подключения автомагнитолы
При установке автомагнитолы существует несколько вариантов ее подключения:
- С использованием стандартного разъема ISO
- Напрямую, путем соединения проводов
- Через замок зажигания
- Непосредственно к аккумулятору
- С помощью дополнительной кнопки
- Через систему сигнализации
Выбор конкретного способа зависит от модели автомобиля, типа магнитолы и предпочтений владельца. Рассмотрим особенности каждого варианта подробнее.
Подключение автомагнитолы через разъем ISO
Подключение через стандартный разъем ISO — самый простой и удобный способ. Он подходит для большинства современных автомагнитол и автомобилей. Преимущества такого подключения:
- Не требуется скручивать или паять провода
- Исключается ошибка в подключении
- Быстрый монтаж и демонтаж устройства
Для подключения достаточно соединить ответные части разъемов на магнитоле и в автомобиле. Если разъемы несовместимы, можно использовать специальный переходник.
Прямое подключение проводов автомагнитолы
Если в автомобиле отсутствует стандартный разъем, придется подключать магнитолу напрямую. Для этого необходимо:
- Определить назначение проводов по цветовой маркировке
- Зачистить концы проводов
- Соединить провода согласно схеме (скруткой или пайкой)
- Заизолировать места соединений
Такой способ требует аккуратности и внимательности. Ошибка в подключении может привести к выходу магнитолы из строя.
Подключение автомагнитолы через замок зажигания
Подключение через замок зажигания позволяет управлять питанием магнитолы. Главные особенности:
- Магнитола работает только при включенном зажигании
- Исключается разрядка аккумулятора при длительной стоянке
- Требуется подключение дополнительных проводов к замку зажигания
Для реализации такой схемы желтый провод магнитолы подключается к клемме замка зажигания, которая находится под напряжением в положении «Зажигание включено».
Подключение автомагнитолы напрямую к аккумулятору
Прямое подключение к аккумулятору используется для мощных магнитол или систем с сабвуфером. Особенности такого подключения:
- Постоянное питание магнитолы независимо от положения ключа зажигания
- Возможность прослушивания музыки на стоянке
- Риск быстрой разрядки аккумулятора
- Необходимость прокладки дополнительных проводов большого сечения
При таком подключении обязательно нужно установить предохранитель для защиты от короткого замыкания.
Подключение автомагнитолы через дополнительную кнопку
Установка дополнительной кнопки позволяет управлять питанием магнитолы вручную. Преимущества этого способа:
- Возможность отключения магнитолы при длительной стоянке
- Защита от разрядки аккумулятора
- Простота реализации
Кнопка устанавливается в удобном месте и подключается между аккумулятором и магнитолой. При необходимости можно полностью обесточить устройство.
Подключение автомагнитолы через сигнализацию
Подключение через сигнализацию позволяет использовать магнитолу в качестве дополнительной сирены. Особенности такой схемы:
- Магнитола включается при срабатывании сигнализации
- Требуется установка дополнительного реле
- Необходимо настроить громкость магнитолы на максимум
Этот способ подходит для магнитол с механическим управлением. Для возможности использования устройства в обычном режиме устанавливается дополнительный выключатель.
Цветовая маркировка проводов автомагнитолы
Для правильного подключения магнитолы важно знать назначение проводов. Стандартная цветовая маркировка выглядит следующим образом:
- Красный — питание «+12В» (через замок зажигания)
- Желтый — постоянное питание «+12В»
- Черный — масса («-«)
- Синий — управление антенной
- Оранжевый — подсветка
- Белый — левый передний динамик «+»
- Бело-черный — левый передний динамик «-«
- Серый — правый передний динамик «+»
- Серо-черный — правый передний динамик «-«
- Зеленый — левый задний динамик «+»
- Зелено-черный — левый задний динамик «-«
- Фиолетовый — правый задний динамик «+»
- Фиолетово-черный — правый задний динамик «-«
Следует учитывать, что в некоторых моделях автомобилей и магнитол цветовая маркировка может отличаться.
Подключение динамиков к автомагнитоле
Правильное подключение динамиков важно для качественного звучания аудиосистемы. Основные моменты, на которые нужно обратить внимание:
- Соблюдение полярности подключения
- Использование акустического кабеля необходимого сечения
- Надежная изоляция соединений
- Соответствие мощности динамиков и магнитолы
При неправильном подключении динамиков возможно искажение звука, отсутствие низких частот или выход из строя компонентов аудиосистемы.
Возможные проблемы при подключении автомагнитолы
При самостоятельной установке магнитолы могут возникнуть различные проблемы. Рассмотрим наиболее распространенные из них:
- Магнитола не включается — проверьте правильность подключения питания и целостность предохранителей
- Отсутствует звук — убедитесь в корректности подключения динамиков и настроек баланса/фейдера
- Магнитола самопроизвольно выключается — проверьте надежность соединений и отсутствие короткого замыкания
- Помехи в звучании — используйте экранированные кабели и проверьте заземление устройства
- Быстрая разрядка аккумулятора — отключите постоянное питание магнитолы при длительной стоянке
При возникновении сложностей рекомендуется обратиться к специалистам для диагностики и устранения неисправностей.
Инструменты и материалы для подключения автомагнитолы
Для самостоятельной установки автомагнитолы потребуются следующие инструменты и материалы:
- Набор отверток
- Плоскогубцы и бокорезы
- Мультиметр
- Изоляционная лента
- Термоусадочные трубки
- Кабельные стяжки
- Припой и паяльник (при необходимости)
- Специальные ключи для демонтажа штатной магнитолы
Наличие качественного инструмента значительно упростит процесс установки и поможет избежать повреждения элементов автомобиля.
Меры безопасности при подключении автомагнитолы
При самостоятельной установке магнитолы важно соблюдать следующие меры безопасности:
- Отключите аккумулятор перед началом работ
- Используйте качественные инструменты с изолированными ручками
- Не допускайте замыканий проводов
- Надежно изолируйте все соединения
- Не превышайте допустимую нагрузку на электросеть автомобиля
- При сомнениях обратитесь к специалистам
Соблюдение этих простых правил поможет избежать повреждения электроники автомобиля и обеспечит безопасность при эксплуатации аудиосистемы.
Схема Подключения Магнитолы — tokzamer.ru
Это повлияет на работу аккумулятора.
Особенности установки автомагнитол
Как подключить магнитолу в машине
Делайте минимальную длину проводов, так как они имеют сопротивление, которое искажает звук.
Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания.
Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца.
Давайте подробнее рассмотрим обозначение выводов автомагнитолы и их стандартные цвета. При выключении зажигания сбиваются настройки магнитолы.
Если говорить о различия основных типоразмеров, то 2 DIN — изделия оснащаются большим дисплеем и крупными кнопками.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы — будет не корректна регулировка баланса, при несоблюдении полярности — задние колонки будут играть в противофазе, это проявиться отсутствием баса. Магнитола садит аккумулятор в выключенном состоянии.
Процесс установки и подключения автомагнитолы
Особенности установки автомагнитолы своими руками При установке магнитолы своими руками нужно учитывать следующие особенности. Подключение магнитолы. В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов.
Если магнитола мощная и потребляет большое количество электричества, то желательно использовать следующую схему, а не то АКБ полностью разрядится за считанные промежутки времени. В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода.
Дополнительные материалы
Не стоит путать полярность, хотя это и не так страшно. Колонки уже установлены в соответствующих местах, провода протянуты и подключены.
Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Подходят они в определенную марку автомобиля, что лишает их универсальности. В результате при повороте ключа электрическая цепь на доли секунды размыкается, чего бывает достаточно для того, чтобы стереть все настройки из памяти установленной магнитолы, если она не энерго-независимая.
На первом этапе необходимо купить полный комплект проводов для подключения громкоговорителей и питания. Для подключения динамиков следует выбрать специальный многожильный акустический провод диаметром мм 2.
После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину примерно, как показано на фото в начале статьи , и подключают к соответствующим разъемам на задней стенке магнитолы.
При подключении магнитолы с нуля вам следует более тщательно подготовиться. Длина проводов зависит от особенностей автомобиля и выбранного способа монтажа.
Читайте дополнительно: Кабель снип
На самом деле этот способ неправильный. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора.
Если по определенным причинам желтый провод испортился, необходимо его полностью поменять на новый соответствующего сечения. Подробная схема подключения автомагнитолы Для начала стоит разобраться с подключением черного и желтого провода. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Если диффузор двинулся наружу, значит, полярность выбрана правильно. На многих автомобилях замки зажигания имеют положение АСС, при котором автомагнитола, обогреватель салона и розетка прикуривателя работают, а зажигание автомобиля еще не включено.
Особенности установки
Активная антенна имеет также кнопочку включения и отключения питания на усилитель.
По большому счету, есть три варианта: Вариант первый, самый благоприятный. Для подключения динамиков следует выбрать специальный многожильный акустический провод диаметром мм 2. Звук есть, громкость отличная, однако, низкие частоты практически не ощущаются, а увеличение басов абсолютно ничего не меняет.
схема, в машине, установка по цветам проводов, к автомобилю, правильно подсоединить магнитофон, поставить, штатной, 1 DIN, через кнопку, без фишки, включить
Содержание
- Как установить автомагнитолу
- Как правильно подключить автомагнитолу
- Подключение с фишкой и без фишки
- Напрямую к аккумулятору
- Через замок зажигания
- Через кнопку вместо замка зажигания
- Через сигнализацию
- Подключение динамиков
- Возможные проблемы и как их решить
Подключение магнитолы и ее установка может осуществляться разными способами.
Эта процедура не вызовет особых затруднений.
Как установить автомагнитолу
Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.
Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.
При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.
Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.
Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.
Как правильно подключить автомагнитолу
Подключение автомагнитолы производится несколькими способами:
- С применением коннектора ISO.
- Без использования фишки путем сращивания проводов.
- Путем непосредственного соединения проводов питания с клеммами аккумулятора.
- Через замок зажигания либо отдельный переключатель.
- Через охранную сигнализацию.
Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:
- красный — управление питанием;
- желтый — питание памяти и усилителя;
- черный — масса;
- голубой с белой полосой — питание антенны с усилителем.
Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.
Подключение с фишкой и без фишки
Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.
В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов.
Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.
Напрямую к аккумулятору
Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.
Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей.
Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.
Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.
Место крепления для защиты от коррозии обрабатывается препаратом WD-40.
В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.
Через замок зажигания
Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства.
Красный провод магнитолы подключается к источнику постоянного тока.
Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.
Через кнопку вместо замка зажигания
Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.
Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства.
Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.
Через сигнализацию
С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.
После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.
Подключение динамиков
Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм.

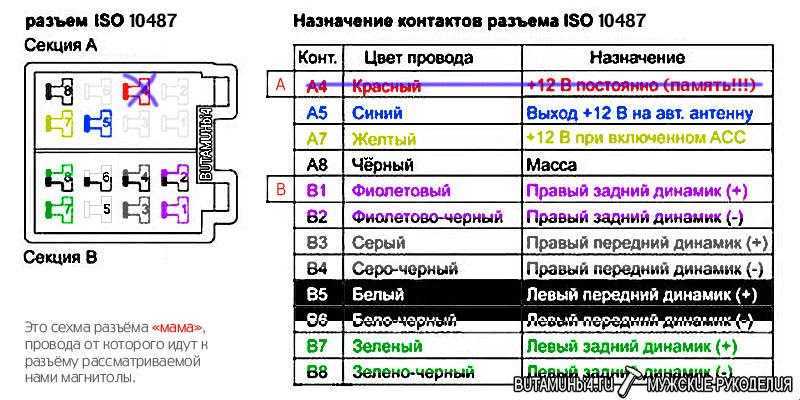

Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.
Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.
По общепринятой маркировке провода колонок имеют следующие цвета:
- передний левый динамик — белый;
- передний правый — серый;
- задний левый — зеленый;
- задний правый — фиолетовый.
Возможные проблемы и как их решить
Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.
Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.
Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.
