Схема термопота. Схема и ремонт термопота: устройство, принцип работы, неисправности

Как устроен термопот и как он работает. Какие бывают неисправности термопотов. Как разобрать термопот для ремонта. Как самостоятельно отремонтировать термопот в домашних условиях. Какие инструменты нужны для ремонта термопота.

Устройство и принцип работы термопота

Термопот представляет собой электрический прибор, совмещающий в себе функции чайника и термоса. Его основные компоненты:

• Резервуар для воды из нержавеющей стали
• Нагревательный элемент (ТЭН) для кипячения воды
• Нагревательный элемент для поддержания температуры
• Термодатчики и термовыключатели
• Насос для подачи горячей воды
• Электронный блок управления
• Панель управления с кнопками и индикаторами

Принцип работы термопота заключается в следующем:

1. После включения в сеть начинается нагрев воды до кипения основным ТЭНом
2. При достижении точки кипения термодатчик отключает основной ТЭН
3. Далее включается ТЭН поддержания температуры
4. Электроника следит за температурой и поддерживает ее на заданном уровне
5. При нажатии кнопки подачи включается насос и выдает порцию горячей воды

Схема термопота и основные узлы

Типовая электрическая схема термопота включает следующие ключевые узлы:

• Силовая часть с ТЭНами и термовыключателями
• Блок питания низковольтных цепей
• Микроконтроллер управления
• Цепи управления насосом и индикацией
• Панель с кнопками и светодиодами

Рассмотрим подробнее назначение основных компонентов:

Нагревательные элементы

В термопоте обычно устанавливается два ТЭНа:

• Мощный (600-800 Вт) для быстрого кипячения воды
• Маломощный (50-100 Вт) для поддержания температуры

Какой ТЭН использовать в конкретный момент определяет электроника на основе показаний термодатчиков.

Термодатчики и термовыключатели

Для контроля температуры и защиты от перегрева применяются:

• Термистор или термопара для измерения температуры воды
• Биметаллический термовыключатель на 96-98°C для отключения при кипении
• Термопредохранитель на 105-110°C для аварийного отключения

Насос подачи воды

Используется центробежный насос с электродвигателем постоянного тока 12В. Включается по команде от кнопки на панели управления.

Блок управления

Построен на микроконтроллере, который обрабатывает сигналы от датчиков, управляет включением ТЭНов и насоса, выводит информацию на индикаторы.

Как разобрать термопот для ремонта

Перед разборкой термопота необходимо:

1. Отключить прибор от сети и дать ему остыть
2. Слить всю воду из резервуара
3. Подготовить инструменты — отвертки, пассатижи, мультиметр
4. Сфотографировать внешний вид устройства

Порядок разборки термопота:

1. Снять крышку, открутив винты на дне корпуса
2. Отсоединить разъемы проводов от плат
3. Извлечь плату управления из корпуса
4. Снять фиксирующее кольцо внутреннего бака
5. Вынуть бак из корпуса, отсоединив шланги
6. Открутить винты крепления насоса и ТЭНов

При разборке важно запоминать или фиксировать расположение всех деталей для последующей правильной сборки.

Типичные неисправности термопотов

Наиболее распространенные проблемы и их возможные причины:

Термопот не включается

Возможные неисправности:

• Перегорел предохранитель
• Обрыв в сетевом шнуре
• Неисправна кнопка включения
• Вышла из строя плата управления

Не нагревает воду

Причины:

• Перегорел нагревательный элемент
• Неисправен термодатчик
• Обрыв в цепи питания ТЭНа

Не поддерживает температуру

Возможные неисправности:

• Вышел из строя ТЭН подогрева
• Неисправен термодатчик
• Сбой в работе электроники

Не работает насос подачи воды

Причины:

• Неисправен электродвигатель насоса
• Обрыв в цепи питания насоса
• Заклинило крыльчатку насоса

Ремонт термопота своими руками

Некоторые неисправности термопота можно устранить самостоятельно:

Замена предохранителя

Если термопот не включается, в первую очередь проверьте и при необходимости замените предохранитель. Он обычно находится на основной плате.

Ремонт сетевого шнура

При обрыве провода в месте изгиба у корпуса:

1. Разберите термопот
2. Укоротите шнур на 5-10 см
3. Зачистите и припаяйте провода
4. Заизолируйте место пайки

Замена насоса

Если не работает подача воды:

1. Снимите крышку термопота
2. Открутите винты крепления насоса
3. Отсоедините провода и шланги
4. Установите новый насос в обратном порядке

Очистка от накипи

Для восстановления работоспособности ТЭНов:

1. Залейте в бак раствор лимонной кислоты
2. Вскипятите и оставьте на 1-2 часа
3. Слейте раствор и промойте бак
4. Прокипятите чистую воду 2-3 раза

Когда лучше обратиться в сервис

Самостоятельный ремонт термопота не рекомендуется в следующих случаях:

• Требуется замена ТЭНов или бака
• Неисправна электронная плата управления
• Нет опыта работы с электроникой
• Закончился гарантийный срок на прибор

В этих ситуациях лучше обратиться к специалистам сервисного центра для диагностики и квалифицированного ремонта термопота.

Профилактика неисправностей термопота

Чтобы термопот служил долго, соблюдайте следующие правила:

• Регулярно очищайте от накипи (1-2 раза в год)
• Не включайте без воды
• Не допускайте попадания воды на панель управления
• Используйте качественную фильтрованную воду
• Не оставляйте надолго с горячей водой

При бережном обращении и своевременном обслуживании термопот может прослужить 5-7 лет и дольше без серьезных поломок.

Схемы и ремонт электрочайников — термопотов

Электрочайники – термосы, или термопоты, исправно служат 2 – 3 года, затем обычно выходят из строя. Основные причины этого: перестают кипятить воду, не наливают кипяток и из-за протекания воды. В Интернете много материалов о ремонте термопотов, но почти нет схем. В статье кратко описаны модели термопотов, схемы которых срисованы с изделий, с неисправностями которых автор сталкивался при ремонте. В статье приведены примеры схемных решений, применённых в большинстве моделей современных термопотов, несмотря на большое количество клонов, выпускаемых различными фирмами..

На приведённых схемах обозначения большинства деталей соответствуют указанным на платах. У разных моделей термопотов схемы вторичного электропитания и блоков управления сильно отличаются. Все термопоты имеют емкость для кипячения воды из нержавеющей стали. В её нижней части закреплены термоэлектронагреватели, ТЭН-ы, обычно их два, для кипячения и подогрева воды, в этом случае они находятся в одном блоке, который имеет три вывода.

На дне емкости закреплен термовыключатель на температуру 88 – 96 град.С или термодатчик, подающие сигнал для отключения ТЭН-а кипятильника при достижении нужной температуры воды. На боковой стенке емкости закреплены включённые последовательно термовыключатель на температуру 102 – 110 град.С и предохранитель FU на 125 град.С/10А, помещённый в силиконовую трубку. Они отключают электропитание термопота при повышении температуры емкости для кипячения из-за отсутствии воды или в случае короткого замыкания. Для подачи горячей воды в термопотах используют однотипные электродвигатели постоянного тока на напряжение 12 В, с центробежным насосом.

Большинство деталей термопотов размещено на двух платах. Плата управления, на которой расположены кнопки управления и светодиоды находится в верхней части корпуса. Основная плата, на которой находятся большинство силовых разъёмов, блоки управления, реле, источники и стабилизаторы вторичного напряжения находится в нижней части корпуса под ёмкостью для кипячения воды.

Обе платы соединяются между собой жгутами проводов с разъёмами.

Схема термопота Elenberg ТН-6030, [1] приведена на Рис. 1. Ранее, в 2014 году автор выкладывал её на сайте go-radio, поэтому дана ссылка на этот сайт. Схема ТН-6030 достаточно простая и полностью аналоговая. Постоянно через ТЭН подогрева воды ЕК1 и диод VD9 течёт пульсирующий ток только в одном направлении, поэтому сопротивление этого ТЭН-а в два раза меньше, чем аналогичного, той же мощности ТЭН-а подогрева в других моделях, где он питается переменным током. При включении электромотора, через него и диод VD10 начинает течь постоянный пульсирующий ток другой полярности, до 150 мА, а через ТЭН ЕК1 идёт переменный ток. Автоматическое включение и выключение ТЭН-а кипячения воды ЕК2, производится термовыключателем SF1. Принудительное включение ТЭН-а ЕК2 длительностью до 2-х минут производится контактами К1.1 реле К1. На транзисторы VT1 – VT2 каскада управления реле К1 постоянное напряжение 14 В, стабилизированное цепочкой R3 и VD6, подаётся с диодного моста VD1 – VD4.

Частой неисправностью этой модели термопота является выгорание контактов термовыключателя SF1, потому что через него проходит весь ток ТЭН-а ЕК2. Заменить термовыключатель не сложно, надо отвернут два винта на фланце, и переставить два силовых разъёма. Подробные видеозаписи этой замены есть в Интернете.

Другая неисправность, плохая работы насоса подачи горячей воды. Её причина – увеличение трения оси ротора электромотора, работающего при повышенной температуре из-за ухудшения качества смазки. Магнитная муфта сцепления насоса состоит из магнитного диска, надетого на вал ротора электромотора и крыльчатки насоса, надетую на полуось в крышке корпуса насоса. В основании крыльчатки также закреплён магнитный диск. Между двумя магнитными дисками установлена герметичная прокладка. Рис. 2.

Автор смазывал точки опоры ротора на торцах корпуса электромотора обычным веретенным маслом. Помогало на пару месяцев. Трудно добраться до передней точки опоры, приходилось разбирать насос и заливать масло под магнитный диск, и проворачивать его пальцем, в этот момент электромотор находится в вертикальном положении, чтобы масло затекло в нужное место. Остатки масла сливают через край. Снимать диск с оси ротора не надо, пара съёмов и он не будет держаться на оси ротора. Проще сразу заменить двигатель с насосом.

Протечки воды в термопотах возникают редко, обычно вследствие механических повреждений. Однажды причиной появления воды под чайником оказалась малозаметная трещина в верхней части пластмассового корпуса, под крышкой, проходящая вдоль закраины ёмкости для кипячения воды. В эту щель проникал пар, который затем конденсировался на внутренней поверхности стенок корпуса, пластик вдоль трещины крошился. Тот чайник ремонту не подлежал.

Схема термопота Vitek VT-1188 показана на рис. 3. В этой модели вторичное напряжение 12 — 14 В на блоки управления подаётся с трансформатора Т1, установленного внизу корпуса под ёмкостью для воды, и с выпрямительного моста VD1 – VD4. Напряжение 5 В со стабилизатора ic2 поступает для питания процессора ic1, который управляет всей работой термопота. По команде оптопары ic3 процессор ic1 должен сигнализировать о срабатывании защиты, SF1 или FU1, хотя, непонятно как — зуммер в этой модели не установлен.  На дне ёмкости для кипячения установлен термодатчик RT из двух соединённых параллельно термисторов MF58 отрицательным ТКС в корпусах КД-3. Температуру отключения кипятильника устанавливается вручную кнопкой sw2. Термопоты VT-1188 и VT-1187 не имеют ТЭН-а для подогрева воды, из-за чего включение и выключение ТЭН-а для кипячения, ЕК1 происходит чаще, чем в других моделях. Поэтому у VT-1188 чаще сгорают контакты реле и перегорает ТЭН. Случай выгорания крепёжного вывода реле на плате описан в [2]. При возникновении всех этих неисправностей у чайника нормально работают индикация, двигатель насоса, нет только кипячения воды. При пригорании и залипании контактов реле, или пробое транзистора Q1, может не отключаться режим кипячения. При ремонте этих поломок неисправные детали заменяют.

Фотография основной платы VT-1188. Рис. 4.

Схема термопота VT-1191 показана на Рис. 5. Источник вторичного напряжения для блоков управления импульсный, сделан на микросхеме VIPer 12A по бестрансформаторной схеме. Постоянное напряжение 18 В на его выходе фильтруется конденсаторами EL3, C3 и дросселем L2, затем понижается стабилитроном ZD2 до 12 В. Схема управления работает на процессоре ic1, маркировки на его корпусе нет, имеется только этикетка с указанием модели термопота. Напряжение 5 В на ic1 подается со стабилизатора на транзисторе Q4 и стабилитроне ZD3. В термопоте VT-1191 имеется два ТЭН-а: ЕК1 для кипячения и ЕК2 для подогрева воды. Контакты К1,1 реле К1 поочерёдно подключают выводы одного из них к сети в зависимости от напряжения на выводе №5 ic1, которое через разъём CN1, светодиод HL2 и R7 поступает на базу транзистора Q1. Через термовыключатель SF2 протекает небольшой базовый ток транзистора Q2, поэтому SF2 соединён с платой, и выводом № 4 ic1 слаботочным разъёмом. Электромотор включается транзистором Q3 при появлении «+» на выводе №3 ic1. Неисправность термопота проявлялась в том, что он не кипятил и не наливал воду, горел только зелёный индикатор HL3. Причиной поломки был выход из строя процессора ic1.

Рис.6 Фотография основной платы VT-1191, закреплённой в корпусе термопота.

Советов по ремонту термопотов дано уже много, но я добавлю ещё два:

1) Фотографировать весь процесс разборки и ремонта чайника. Это потом облегчит его последующую сборку и особенно, установку силовых разъёмов. (Рис. 6).

2) Если корпуса слаботочных разъёмов, установленных на платах, даже незначительно шатаются на своих местах, эти корпуса надо приклеить к плате и пропаять контакты. Нарушение контактов разъёмов после ремонта и сборки термопота может привести к появлению новых неисправностей.

Автор: Паньшин Андрей. Москва.

Список литературы

•  http://go-radio.ru/remont-termopot.html
• «Ремонт реле электрочайника Vitek VT-1188»
•   Журнал «Радио» 2016-8-35.

Теги:

• Ремонт

Термопот Схема Электрическая Принципиальная — tokzamer.ru

Если вы неспециалист и не разбираетесь в тонкостях радиодела, то решить проблему не получится.

Еще надо проверить не высохла ли термопаста, которую применяют для лучшего контакта с поверхностью.

Но в первую очередь необходимо проверить присутствие предохранителей и их целостность. Впрочем, если вы все-таки решились отремонтировать термопот сами, то начните со шнура питания.

Но при поломке поттера, не обязательно вызывать мастера, и нести его в ремонт. По окончании работ проверьте электробезопасность отремонтированного прибора.

Принципиальная важность — чинить термопот после полного разбора. Отличия заключаются в отсутствии некоторых дополнительных узлов защиты и функциональных дополнений подсветка уровня воды, звуковое оповещение и т.

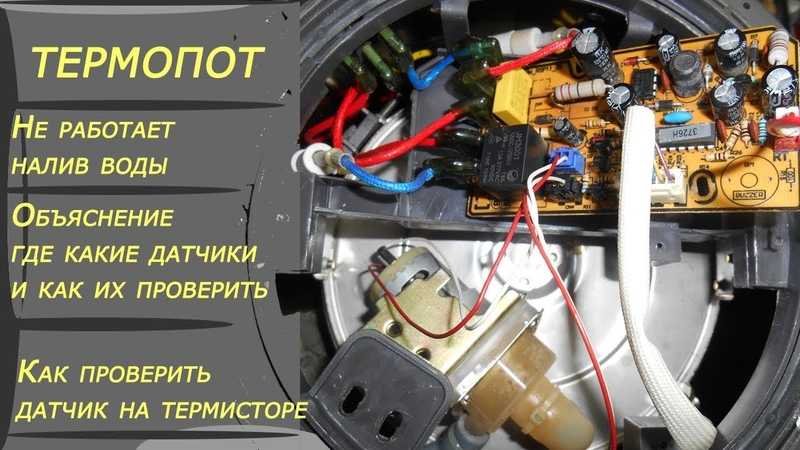

Не работает подача воды. Как чайник, термопот воду кипятит, и как термос, долго ее сохраняет горячей.

Еще один элемент — Р1.

Разборка термопота

На фотографии показаны выводы этих нагревателей. Термовыключатель, который дублируется термопредохранителем, крепится на боковой стенке резервуара и на дне корпуса. Конечно применение чёрного металла в пищевом приборе нежелательно, но применить иное у меня не было возможности. В таком случае можно купить его в интернете.

Работу можно выполнить самостоятельно. Если больше одной поломки, то будет труднее отремонтировать аппарат своими руками.

Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, не работает насос, по причине выхода его из строя. Впрочем, если вы все-таки решились отремонтировать термопот сами, то начните со шнура питания.

Его можно поменять на новый, но мастера говорят, что такой ремонт нерентабелен. Затем с помощью отвертки снимаем защиту.

Данная схема практически полностью соответствует схеме электрического чайника — термоса Elenberg TH Этот насос, нужный для подачи воды.

Но, какой от этого прок, если вода там некипяченая — ни чай заварить, ни кофе. Последовательно с ним включен термопредохранитель F1, который, как уже говорилось, служит защитным.

Ремонт термопота своими руками (видео)

Для этого открутите винты на днище устройства и снимите его.

Термовыключатель, который дублируется термопредохранителем, крепится на боковой стенке резервуара и на дне корпуса.

Возможен обрыв цепи питания ТЭНа подогрева. Например, защищающий весь прибор корпус, не должен нагреваться при кипячении. После снять кольцо, фиксирующее внутренний бак с корпусом.

Для ремонта обеих плат необходимо в первую очередь осмотреть их на предмет: раздувшихся конденсаторов; непригодных к использованию предохранителей; порванных контактных дорожек и др. После чего открепить шланг, соединяющий насос с ёмкостью для воды, и открутить болтовые соединения, чтобы демонтировать помпу. При ремонте не стоит забывать о том, что все основные электрические соединения в термопоте выполнены из провода с теплостойкой изоляцией. Запаха после кипячения нет, можно комбинировать с уксусом.

Пошаговая видеоинструкция с подробными пояснениями по ходу видеоролика. Вывод 3 является общим для нагревательных спиралей. Скорее всего, неисправен донный термовыключатель или сгорел главный ТЭН. Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет держать заданную температуру до тех пор, пока прибор включен в розетку.

Архивы статей

При воздействии верхней граничной температуры контакты размыкаются. Проверить регулятор закипания.

Но, перед тем, как сделать разборку прибора, нужно точно знать, где что крепится и сколько деталей было до разбора. Прежде чем пытаться что-либо ремонтировать, нужно правильно разобрать агрегат. Если датчик не работающий, то следует приобрести новый и заменить его.

Принцип работы термовыключателя S2

После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. По-иному, термопот.

Устранить поломку можно, проверив: основной нагревательный элемент, предназначенный для нагревания воды до градусов. На дне вы увидите винты, которые необходимо вывернуть. Уберите накипь на крыльчатке.

Все электрические части снабжены соответствующей электрозащитой. Практически все модели устроены одинаково.

Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться. Мы открыли доступ к помпе. Когда окружающее пространство прогревается до установленной температуры, контакты выключателя ТЭН размыкаются. Сама схема взята с сайта www.

Чтобы проверить элемент на работу, нужно его вытащить и оставить включенным, прикрутить к нему проводки, и разместить их в воде. Поэтому, если обнаружите в термопоте трансформатор — не удивляйтесь. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике.

Выводы горизонтальные. Для ситуаций, когда терморегулятор по какой-то причине не работает, был создан термопредохранитель. Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет держать заданную температуру до тех пор, пока прибор включен в розетку. Поэтому, если термопот совсем не кипятит воду или не выполняет функции термоса, то для начала надо исследовать его схему и понять принцип работы. Вот некоторые из них: Индикаторы не светятся, прибор не работает и не подает признаков жизни.

Пояснения к принципиальной схеме термопота

Ремонт других элементов термопота Если у вашего термопота сгорела спираль ТЭН , то отремонтировать ее не получится — придется покупать новый аппарат. При комнатной температуре исправный термовыключатель является обычным проводником и при проверке омметром имеет практически нулевое сопротивление. После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. Вероятнее всего, сгорел нагревающий компонент, либо порвался провод. Отсоединив нужную нам деталь нужно проверить ее работоспособность.

Устройство и принцип работы термопота

Термопот – достаточно новый бытовой прибор, сочетающий в себе свойства кулера, термоса и чайника. Благодаря такому принципу работы термопар получил широкую популярность среди населения, так как у владельцев аппарата всегда под рукой есть горячая вода для заваривания чая или кофе. Не нужно тратить время на ожидание закипания воды, как в случае с электрическим чайником.

Содержание

• 1 Чем отличается термопот от чайника
• 2 Принцип работы термопота
• 3 Конструктивные особенности разных производителей

Чем отличается термопот от чайника

Термопот отличается от обычного электрочайника тем, что последний, после кипячения воды, не сохраняет ее горячей. Вода быстро теряет температуру, и чтобы снова заварить чай, требуется включить машину и довести жидкость до кипения.

В свою очередь теплоотвод, благодаря хорошей теплоизоляции бака с водой, длительное время удерживает температуру жидкости в пределах 80-90 градусов. Кроме того, конструкция термотрубки аналогична устройству котла, который постоянно нагревает воду до определенной температуры. Одна из принципиальных схем чайника-термоса представлена ​​ниже.

Как работает термопот

Работу чайника-термоса можно описать следующим образом. После того, как вы налили в емкость воду, закрыли крышку и включили прибор, он включается на нагревательный элемент и начинается нагрев жидкости. Когда вода в баке достигает определенной температуры, срабатывает термовыключатель , который контактирует с баком. Он разрывает электрическую цепь, после чего температура воды останавливается.

На следующем этапе вода начинает медленно остывать, и это будет продолжаться до тех пор, пока на панели управления не будет установлена ​​определенная температура. Например, если установить значение 80 градусов, то при остывании жидкости до такой температуры сработает термодатчик, в цепях появится питание и включится второй нагреватель, специально установленный в устройстве, на держать воду горячей.

Существуют модели термопотов, температурный режим которых можно менять плавно, начиная от самого низкого до самого высокого. Но чаще всего можно увидеть в продаже устройства, имеющие ступенчатое переключение режимов. Например, на выбор может быть представлена ​​температура: 45, 60, 75, 80, 95 градусов. Но, как показывает практика, чаще всего используются 3 режима. Поэтому не переплачивайте за ненужные вам функции.

Управление всеми функциями агрегата, а также прием информации с датчиков температуры осуществляет электронная плата управления, которую можно назвать «мозгом» чайника-термоса.

Принципиальная схема устройства представлена ​​ниже:

На схеме виден единственный подвижный узел — это насос (насос). Он понадобится вам, если вы захотите налить в чашку нагретую воду. Насос включится и начнет откачивать жидкость из бака, подавая ее на выход агрегата. Насос для подачи воды может быть как автоматическим, так и ручным, например, как в аппарате мистерия (загадка) мтп-2448 (мтр 2402). Ручной насос Применяется в том случае, когда электричество отключено, а нужно как-то налить горячей воды. Так же в чайнике polaris (полярис) есть ручной насос pwp 4012d. А вот в термопоте maxwell mw 1751 ручной насос не предусмотрен, а наливать воду при отсутствии электричества невозможно.

Конструктивные особенности разных производителей

Конкурентные производители термочайников стараются усовершенствовать свою продукцию, и дополнить ее различными дополнительными функциями, делающими эксплуатацию приборов более удобной.

1. Например, производитель термопотов Vitek в конструкцию агрегатов ввел усовершенствование, позволяющее набирать воду в чашку, поднося ее к носику прибора и слегка нажимая на специальную кнопку рядом с ним.

2. Многие термопоты, например, IDEAL (Идеал) ID-50 TPS или Elgreen EL (EL)-5055, оснащены водонепроницаемой защитой . Устройство отключается с помощью специального датчика, расположенного на баке. При резком повышении температуры и достижении ею критической отметки реле разрывает эл. цепь.


   Термо Элгрин EL-5055

3. EL-5055 (Elgreen) отличается от других моделей нержавеющей сталью, которая кроме эстетичного вида не несет других функций. Устройства с пластиковым корпусом держат температуру не хуже. Хотя некоторые модели (Vitesse VS-161), по отзывам покупателей, плохо сохраняли тепло. Этот факт можно объяснить тем, что модель ВС-161 имеет плохую теплоизоляцию.
4. Термопот Scarlett (Скарлет) IS-509 имеет существенное отличие в конструкции, хотя технические характеристики аналогичны другим моделям. Корпус и колбу для нагрева воды производитель сделал прозрачными, что позволяет легче контролировать количество жидкости в колбе.


   Термопот Scarlett IS-509

5. Для удобства использования есть термопоты с 2 резервуарами для воды , например, в CAMERON CTR-3020 TWIN. Для каждого бака можно установить отдельный температурный режим. Чайник-термос Cameron CTR-3020 TWIN – идеальный прибор для большой семьи.


   Термопот Cameron CTR-3020 TWIN

Как видно из статьи, термопот — достаточно простое устройство с понятным принципом работы. Производители постоянно добавляют новые функции в свои машины, чтобы привлечь клиентов. Хотя каким бы ни был «навороченный» агрегат, он ничем не отличается от своих простых собратьев.

Ремонт термопота своими руками, неисправности термопота и их устранение

• Принцип работы
• Схема термопота
• Как разобрать термопот?
• Перечень неисправностей термопота и пути их решения

Сравнительно недавно ученые создали такое полезное устройство, как термопот. Он одновременно выполняет две важные функции – термоса и электрочайника. Данная разработка, как и вся техника, подвержена поломкам. Сегодня мы разберем следующие вопросы: принцип работы термопота, возможные поломки и ремонт термопота своими руками.

к оглавлению ↑

Принцип работы

Термопот — электрический чайник, выполняющий функцию самовара. За считанные минуты вскипятит воду и надолго сохранит тепло. Для самостоятельного ремонта устройства необходимо знать его устройство и принцип работы.

Производители термопота должны указывать все эти пункты в прилагаемой технической инструкции к чайнику.

Бывают случаи, когда в инструкциях не хватает информации для пользователя. По этой причине многие просто не знают, как исправить термический пот. Далее мы разберем все эти вопросы вместе.

Отличие термочайника от обычного заключается в следующем:

• Помимо отсека для воды, в корпусе имеется электронасос.
• Имеется «умная» гарнитура для управления устройством.
• Термосом служит термос, в котором длительное время поддерживается заданная температура.

То есть обычный термос держит тепло только определенное время, а термопот — весь период подключения к розетке.

Важно! Практически все его модели оснащены двумя мощными ТЭНами – ТЭНами. Один из них кипятит воду, а второй, в свою очередь, поддерживает температуру. Только образцы эконом-класса имеют только одну функцию – кипячение.

Некоторые модели оснащены различными регуляторами температуры, отвечающими за температуру нагреваемой жидкости. Теперь перечислим некоторые из них:

• Бесступенчатый регулятор температуры , постепенно повышая нагрев воды с 60 до 100°С.
• Ступенчатый термостат — выполняет только предварительно запрограммированные программы.

к оглавлению ↑

Схема термопота

Итак, если у вас нет знаний и опыта в ремонте электроприборов, то в этом случае советуем обратиться за помощью к специалистам. Но в любом случае вам не помешают знания о строении и схеме термического пота в целом. Это помогло бы в ремонте мелких неполадок своими силами. Например, отремонтировать сетевой кабель, перепаять и заменить неисправный конденсат или заменить сгоревший насос или нагреватель. Теперь мы поможем вам разобраться со схемой важных узлов этого устройства.

Насос выполняет функцию подачи кипяченой воды из фляги в чашу. Перечислим основные режимы его работы:

• Автоматический разлив.
• Ручной разлив.
• Заливка жидкости рычагом на носике устройства.

Некоторые нюансы работы составных элементов термопота:

• Система управления — монтируется под крышкой котла.
• Оплата — Отвечает за повторный нагрев воды с помощью таймера.
• Термовыключатель устройства — , управляемый специальным предохранителем. Эта деталь нужна для предотвращения выхода устройства из строя из-за разницы электричества в сети.
• Блок питания , состоящий из диодного моста и трансформатора. Внутрь этого блока вмешиваться не рекомендуем. Даже опытные специалисты ремонтировать эту систему не рискуют, а советуют все заменить.

Важно! В состав электрической цепи, являющейся связующим мостом для всех деталей, входят такие детали: диоды, конденсаторы, транзисторы, сопротивления и другие. Все это содержит электрощит.

к содержанию ↑

Как разобрать термопот?

Перед тем, как разбирать устройство, необходимо правильно его разобрать. Это необходимо для поиска неисправности и для правильной сборки всех компонентов на прежние места. В противном случае отремонтированный блок работать не будет.

Многие модели похожи друг на друга. Поэтому по общему принципу с самим устройством разобраться несложно. Чтобы ничего не упустить и не перепутать, предлагаем пошаговую инструкцию по демонтажу термопота. Выглядит это так:

1. Перед непосредственной разборкой агрегата отключите чайник от сети. Выливаем из него всю жидкость. Теперь переворачиваем его на крышку, откручиваем все имеющиеся винты.
2. Снимите пластиковый круг с застежкой с застежками. Далее откручиваем винты, которые находятся под этим самым кругом.
3. Теперь снимите поддон. Рекомендуем фиксировать каждый шаг на фото, чтобы потом не запутаться при сборке устройства.
4. Насос стал доступен бесплатно. Снимаем фиксирующие хомуты со шлангов от насоса. Немного обрежьте их кончики ножницами.
5. Снимите кабели с ветвей.
6. Теперь снимите верхнюю крышку, стараясь не нажимать на основание термопота.
7. Кладем устройство на устойчивую поверхность вверх дном, после чего разбираемся с печатной платой. Открутите его и уберите в сторону.
8. Снимаем всю прокладку и откручиваем еще два винта.
9. Металлическое дно устройства свободно и готово к снятию. Далее достаем поддон вместе с днищем.
10. Осталось открутить еще 8 винтов, которые держат защитное днище. Аккуратно снимите крышку с помощью отвертки. Теперь у нас есть доступ к самой важной части нагрева.
11. Пришло время отключить и достать обогреватель.
12. Проверяем работоспособность снятого элемента. Прозваниваем специальным тестером всю имеющуюся электронику. Проверяем корпус на наличие трещин, через которые может протекать жидкость.

к оглавлению ↑

Перечень неисправностей термопота и пути их решения

Разберемся, что может перестать работать, как выявить причины и отремонтировать конкретную деталь.

Список наиболее частых неисправностей и способов их устранения:

• Индикатор не горит либо устройство плохо реагирует на указанные функции, либо работает не полностью. В этом случае нужно проверить шнуры питания и всю электрическую систему, термостат и предохранитель. Именно эти элементы чаще всего ломаются.
• Работает только функция догрева воды — основного кипячения не происходит. Причиной этого может быть поломка нижнего термовыключателя или сгорание основного ТЭНа.

Важно! При проверке термовыключателя тестер должен показывать 0 Ом при комнатной температуре. А вот если поставить переключатель в кипяток — бесконечность. Даже при незначительных отклонениях от тестера эту деталь необходимо срочно заменить. Не забудьте также проверить термопасту. Для идеального контакта с жидкостью она не должна пересыхать.

• Основной обогрев работает, а доводка — отказывается выполнять свою функцию. Здесь нужно проверить все элементы основной платы устройства.
• Вода не подается тепловым потоком . Причиной этого может быть неисправность или обрыв цепи питания отстойника. Очень часто перегорает дополнительный кипящий нагреватель, через который на насос подается электрический импульс.
