Схемы ионизаторов воздуха. Ионизатор воздуха своими руками: схемы, принцип работы и инструкции по изготовлению

Как работает ионизатор воздуха. Какие бывают схемы ионизаторов. Как сделать простой ионизатор своими руками. Какие меры предосторожности нужно соблюдать при изготовлении ионизатора.

Принцип работы и назначение ионизатора воздуха

Ионизатор воздуха — это устройство, предназначенное для насыщения воздуха отрицательно заряженными ионами. Его основное назначение — улучшение качества воздуха в помещении и оказание благоприятного воздействия на здоровье человека.

Принцип работы ионизатора основан на создании электрического разряда высокого напряжения. При этом происходит следующее:

• Воздух проходит через зону высоковольтного разряда
• Молекулы кислорода получают отрицательный заряд и превращаются в отрицательные аэроионы
• Заряженные частицы распространяются в окружающем воздухе
• Вредные примеси и микроорганизмы притягиваются к положительно заряженным поверхностям и оседают

Таким образом, ионизатор не только насыщает воздух полезными отрицательными ионами, но и очищает его от пыли, аллергенов и болезнетворных микроорганизмов.

Польза и вред ионизации воздуха

Использование ионизатора воздуха может оказывать как положительное, так и отрицательное влияние на организм человека. Рассмотрим основные плюсы и минусы ионизации:

Польза ионизации:

• Укрепление иммунитета
• Улучшение работы дыхательной системы
• Нормализация артериального давления
• Повышение работоспособности
• Улучшение сна
• Снижение утомляемости
• Уменьшение головных болей

Возможный вред:

• Раздражение слизистых оболочек при избытке озона
• Обострение некоторых хронических заболеваний
• Аллергические реакции у чувствительных людей

Чтобы избежать негативных последствий, важно правильно подбирать мощность ионизатора и время его работы. Не рекомендуется использовать ионизаторы людям с онкологическими заболеваниями и детям до 1 года.

Основные схемы ионизаторов воздуха

Существует несколько основных схем ионизаторов воздуха, которые можно изготовить своими руками:

1. Схема на основе умножителя напряжения

Эта схема является одной из самых простых и надежных. Она основана на умножителе напряжения Кокрофта-Уолтона, который позволяет получить высокое напряжение из низковольтного источника. Основные компоненты:

• Каскад диодов и конденсаторов для умножения напряжения
• Выходные иглы для создания коронного разряда
• Ограничительные резисторы

2. Схема на основе высоковольтного трансформатора

В этой схеме используется специальный высоковольтный трансформатор для получения высокого напряжения. Основные элементы:

• Высоковольтный трансформатор
• Выпрямительные диоды
• Фильтрующие конденсаторы
• Игольчатый излучатель

3. Схема на основе импульсного преобразователя

Более сложная, но эффективная схема с использованием импульсного преобразователя напряжения. Компоненты:

• Генератор импульсов
• Импульсный трансформатор
• Высоковольтный выпрямитель
• Излучающие электроды

Инструкция по изготовлению простого ионизатора своими руками

Рассмотрим пошаговую инструкцию по созданию простого ионизатора на основе умножителя напряжения:

1. Подготовьте компоненты:
   • Диоды 1N4007 — 8-10 шт.
   • Конденсаторы 10-100 нФ (400В) — 8-10 шт.
   • Резистор 10 МОм
   • Медная проволока для игл
   • Печатная плата или макетная доска
2. Соберите умножитель напряжения:
   • Расположите диоды и конденсаторы согласно схеме
   • Припаяйте компоненты к плате
   • Проверьте правильность соединений
3. Изготовьте излучатель:
   • Заострите концы медной проволоки
   • Закрепите 5-7 игл на расстоянии 1-2 см друг от друга
4. Соедините умножитель с излучателем:
   • Подключите высоковольтный выход умножителя к иглам через ограничительный резистор
   • Изолируйте все открытые высоковольтные соединения
5. Проверьте работу ионизатора:
   • Подключите вход умножителя к источнику питания 9-12В
   • Убедитесь в наличии коронного разряда на иглах

При работе с высоким напряжением соблюдайте меры предосторожности и используйте изолирующие материалы!

Меры безопасности при изготовлении и использовании ионизатора

Создание и эксплуатация самодельного ионизатора требует соблюдения определенных мер безопасности:

• Не прикасайтесь к высоковольтным частям устройства во время работы
• Используйте качественную изоляцию для всех проводов и соединений
• Не превышайте рекомендуемое входное напряжение
• Ограничьте выходной ток с помощью высокоомных резисторов
• Не используйте ионизатор во влажных помещениях
• Не оставляйте работающее устройство без присмотра
• Храните ионизатор в недоступном для детей месте

Помните, что неправильное обращение с высоковольтными устройствами может быть опасно для жизни!

Сравнение самодельных и промышленных ионизаторов

Самодельные и промышленные ионизаторы имеют свои преимущества и недостатки. Рассмотрим основные различия:

Самодельные ионизаторы:

Преимущества:

• Низкая стоимость
• Возможность модификации под свои нужды
• Интересный опыт для любителей электроники

Недостатки:

• Отсутствие гарантии безопасности
• Нестабильная работа
• Ограниченный функционал

Промышленные ионизаторы:

Преимущества:

• Гарантированная безопасность
• Стабильная и эффективная работа
• Наличие дополнительных функций (таймер, регулировка мощности)

Недостатки:

• Высокая стоимость
• Невозможность модификации
• Зависимость от производителя (запчасти, ремонт)

Выбор между самодельным и промышленным ионизатором зависит от ваших целей, навыков и финансовых возможностей.

Области применения ионизаторов воздуха

Ионизаторы воздуха находят применение в различных сферах жизни и производства:

• Бытовое использование:
  • Очистка воздуха в жилых помещениях
  • Улучшение микроклимата в офисах
  • Нейтрализация запахов и аллергенов
• Медицина:
  • Профилактика респираторных заболеваний
  • Лечение аллергии и астмы
  • Ускорение восстановления после операций
• Промышленность:
  • Очистка воздуха в производственных помещениях
  • Защита электронных компонентов от статического электричества
  • Улучшение условий хранения продукции
• Сельское хозяйство:
  • Повышение урожайности в теплицах
  • Улучшение микроклимата в животноводческих помещениях
  • Продление сроков хранения продукции

Широкий спектр применения ионизаторов обусловлен их способностью эффективно очищать воздух и создавать благоприятную среду для живых организмов.

Ионизатор воздуха из умножителя

07.12.2018

Для здоровья

840

Биологическое действие отрицательных ионов кислорода было отмечено еще в прошлом столетии. В дальнейшем многочисленные исследования показали, что воздух лесных массивов и лугов содержит от 700 до 1500 отрицательных ионов в одном кубическом сантиметре. В жилых же помещениях их число падает порой до 30 в одном кубическом сантиметре.

Схема ионизатора

Наличием отрицательных ионов объясняются некоторые целебные свойства воздуха на берегу моря или в горах. В этих местах ионизация воздуха происходит под воздействием естественной солнечной радиации, космических лучей, электрических разрядов и многих других факторов. Ионизатор, кроме стерилизации воздуха, оказывает благоприятное воздействие при лечении многих болезней дыхательных путей, сердечно сосудистой системы и кроветворных органов.

Конструкций ионизаторов существует множество, и их объединяет общий принцип ионизации воздуха посредством электричества, истекающего с остриев металлических игл. Если на молекулярный кислород воздействовать электричеством, получается кислород, несущий отрицательный заряд.

Простой ионизатор воздуха можно изготовить, используя схему умножителя напряжения (рис. 1а). Подобная схема ионизатора очень технологична и не имеет трудоемких преобразовательных трансформаторов, допускает большой разброс параметров имеющихся в схеме элементов. Электрическая схема работает от сети 220 В, в ней используются конденсаторы С1 …С9 типа МБМ емкостью 0,025…0,033 мкФ На напряжение не менее 500 В. Диоды VD1 …VD9 -типа КД105, МД217, 2Д108А, Б либо другие на обратное напряжение не менее 600 В.

Для развязки от сети и безопасной работы в схему включен резистор R2, что должно удовлетворять правилам эксплуатации электроустановок. Для индикации включенного состояния ионизатора может применяться любая малогабаритная газоразрядная лампа HL1 типа МН-03 и ей подобные.

Излучатель ионизатора

Излучатель ионов можно изготовить из фольгированного стеклотекстолита, размеры указаны на рис. 16. Рабочая площадка находится в середине замкнутого прямоугольного контура, расстояние между площадками -3…5 мм. На среднюю площадку припаивают проволочные электроды — иглы длиной 5 мм, их концы надо слегка наклонить и приблизить к прямоугольнику.

Электроды изготавливают из луженого провода диаметром 0,15…0,25 мм, их концы должны быть заострены в виде игл. Количество злектродов-игл влияет на количество выделяемых ионов в течение определенного времени и поэтому подбирается опытным путем — в зависимости от условий и времени эксплуатации.

Следует помнить, что при работе ионизаторов воздуха создаются не только отрицательные ионы, но и побочные продукты, наиболее вредно-действующим из которых является атомарный кислород-озон. Предельно допустимая концентрация его в одном кубометре воздуха составляет 0,1 мг, поэтому при разработке таких устройств требуется установка в них реле времени, а в лучшем случае надо совместить его со счетчиком ионов или при эксплуатации вовремя отключать вручную.

• Ионизатор

схема создания в домашних условиях, принцип функционирования

Качество воздушных масс напрямую связано с числом положительных и отрицательных ионов. Выделяют многочисленное количество факторов, снижающих положительное воздействие ионов. Исправить эту ситуация вполне можно с помощью ионизатора воздуха, своими руками сделать этот прибор не составит никакого труда.

Содержание

1. Назначение и принцип функционирования
2. Создание ионизатора по стандартной схеме
3. Очиститель воздуха для машины
4. Люстра Чижевского

Назначение и принцип функционирования

Прежде чем разобраться с тем, как сделать ионизатор воздуха своими руками, требуется детальнее изучить характерные черты оборудования и принцип его работы. Согласно исследованиям, в воздухе квартир число ионов, положительно влияющих на человеческий организм, составляет в 10−15 раз меньше нормального значения. На природе их число равняется показателю от 600 до 50 тыс.

единиц на кубический сантиметр.

В случае проживания в квартире просто не обойтись без прибора, очищающего воздух, поскольку он обеспечивает увеличение количества полезных ионов. Благодаря этому укрепляется иммунная система, улучшается сон, восстанавливается нормальное функционирование сердца. Кроме того, снижается утомляемость и вероятность возникновения инфекционных и вирусных заболеваний. Даже самодельный ионизатор воздуха удалит все аллергены и пылевые частицы, уничтожит бактерии.

https://youtube.com/watch?v=Cz93yXQQpOA

Главная функция устройства заключается в придаче частицам воздуха отрицательного заряда, в результате чего они трансформируются в аэроионы, оказывающие положительное воздействие на здоровье человека. Но для того чтобы простые элементы преобразовались в ионы отрицательного типа, воздушные массы должны пройти сквозь коронный электрический разряд. Вещества, вызывающие аллергию, пыль и вредоносные микроорганизмы проходя через ионизатор, подвергаются воздействию заряда электричества.

После того как эти элементы достигают пластины, имеющей противоположный заряд, они начинают к ней притягиваться. Остальные вредные элементы подвергаются оседанию на поверхности, находящейся рядом с очистителем, после чего удаляются в процессе уборки. Создать коронный разряд можно только при использовании тока с напряжением не менее 15 кВ. Он подается на заостренные электроды из металла в форме импульсов.

Ионизатор воздуха не стоит использовать в домашних условиях, если там проживают такие группы лиц:

• больные раком;
• люди с высокой температурой;
• дети в возрастной группе до года.

Создание ионизатора по стандартной схеме

Сборка самодельного ионизатора должна осуществляться в соответствии со схемой воздуха. Нужно понимать, что в случае неправильной сборки устройства можно сильно навредить здоровью, получив ожоги или удары током.

В качестве основы устройства может выступать корпус от компьютерного блока. Вентилятором может стать кулер из того же устройства, где был взят корпус. Повышающий силу трансформатор может быть абсолютно любым, главное, чтобы он находился в пределах 220/18−20 В.

В качестве дополнительных элементов выступают следующие:

• плата текстолитового типа толщиной 0,25−0,30 см;
• элементы крепления;
• соединительные кабеля.

Все детали должны подбираться в соответствии с электрической схемой. Ионизатор воздуха требует ещё и приобретения транзисторов (КТ315) и стабилитронов (схема Д815). Вместо диодных мостов, присутствующих в профессиональных очистителях, можно использовать единичные диоды, которые соединяются вместе. Их напряжение должно равняться 400 вольт при токе не меньше 0,5 ампер. Остальные элементы схемы ионизатора могут заменяться аналогами, обладающими такими же техническими характеристиками.

Чтобы создать электроды ионизирующего типа, используют многожильный провод из меди. Изначально выполняется его очистка от изолятора, после чего каждая из жил подвергается загибанию под углом в 90 градусов, получается некий «зонтик». Его установка выполняется на таком расстоянии от ионизатора, которого будет достаточно для выработки необходимого количества ионов.

Кроме того, важную роль играет продувка воздуха через электроды предварительно изогнутых жил. Для этого внутри корпуса компьютерного блока питания и устанавливается кулер. Чтобы обеспечить ему питание, применяют блок выпрямительного типа, оснащенный стабилизацией, и силовой трансформатор. Если ионизатор воздуха был изготовлен согласно инструкции, то он сразу начнет функционировать. Единственное, что нужно сделать, — отрегулировать работу оборудования.

Очиститель воздуха для машины

Автомобильный салон представляет собой закрытое пространство, в которое не обеспечивается приток воздушных масс. Относительную их чистоту можно обеспечить, применяя кондиционер, но ни о какой пользе речи не идет. Именно поэтому большинство владельцев автомобилей начали покупать и самостоятельно создавать очистители воздушных масс.

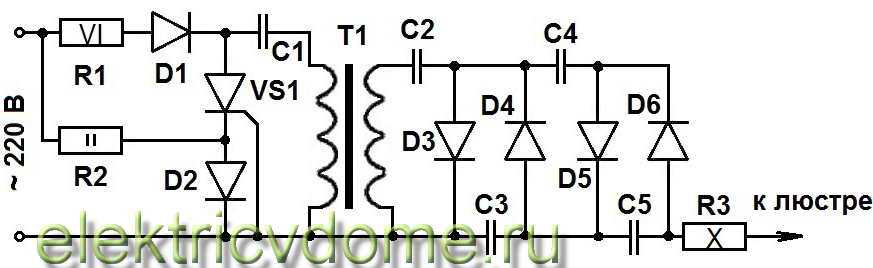

Начинать создание оборудования требуется с трансформатора. Для этого нужно подготовить сердечник (можно достать из старых ненужных устройств) и кабеля. Затем выполняется наматывание обмотки: первичная — включает в себя 14 витков, вторичная — 600 витков. После того как будет создана первичная обмотка, нужно выполнить изоляцию, для этого можно использовать 2−3 слоя скотча. Вторичная обмотка подвергается изоляции после выполнения каждой сотни витков.

Для создания умножителя напряжения можно задействовать диоды КЦ106 и конденсаторы в 10 кВт. Расстояние между присутствующими в умножителе электродами должно составлять 30 мм. Затем изготовленный очиститель воздуха подключают к бортовой сети.

Люстра Чижевского

Для создания ионизатора воздуха, используемого в доме, можно обратить внимание на люстру Чижевского. Это устройство содержит в себе два элемента:

• непосредственно люстра;
• преобразователь высокого напряжения.

Конструкция прибора состоит из алюминиевого обруча диаметром до 100 см, на котором выполняется крепление луженых проводов из меди, их диаметр — 1 мм. Шаг сетки равен 3,5−4,5 см. Провисание сетки касательно обруча находится в диапазоне от 60 до 90 мм. В каждой области пересечения выполняется припаивание металлической иглы, длина которой может достигать 40 мм.

Иглы стоит использовать максимально острые, от этого улучшится эффективность функционирования прибора. К обручу крепят три медных провода, размещенные через каждые 120 градусов. Их концы спаивают вместе над обручем. Далее происходит соединение этой точки и высоковольтного генератора.

Чтобы люстра Чижевского работала должным образом, ей нужно обеспечить высоковольтное напряжение не ниже 25 кВ. Это значение может меняться с учётом площади комнаты. Для этого схема ионизатора дополняется требуемым числом каскадов умножителя, который представлен в виде высоковольтного генератора. После выполнения всех этих манипуляций можно приступать к использованию оборудования.

Создать простейший ионизатор воздуха в домашних условиях не составит никакого труда при минимальных навыках работы с электричеством, но вот создать биполярный очиститель воздушных масс далеко не всем под силу. В этом случае лучше приобрести устройство в магазине или обратиться за помощью к профессиональным электрикам, которые подскажут, что нужно делать, чтобы создать аппарат без вреда для собственного здоровья.

ИОНИЗАТОР ВОЗДУХА (ОЧИСТИТЕЛЬ) СВОИМИ РУКАМИ | Hackaday.

io

Устройства, подобные этому, имеют тенденцию генерировать высокое постоянное напряжение при очень низком токе, используя умножитель напряжения Уолтона Кокрофта для повышения сетевого напряжения (от 220 до 240 В здесь, в Великобритании и Европе) до нескольких тысяч вольт постоянного тока, который затем подается на острые иглы. .

Детали

           Количество отрицательных ионов кислорода в окружающем воздухе влияет на психологическое и физическое состояние многих людей. Воздух в горах и у моря содержит относительно большое количество отрицательных ионов по сравнению с другими местами, и это одна из причин, по которой вы чувствуете себя лучше в такой среде. Вы также можете улучшить качество воздуха дома, используя описанный здесь ионизатор.

 Устройства, подобные этому, имеют тенденцию генерировать высокое постоянное напряжение при очень низком токе, используя умножитель напряжения Уолтона Кокрофта для повышения сетевого напряжения (от 220 до 240 В здесь, в Великобритании и Европе) до нескольких тысяч вольт постоянного тока, который затем применяется к острые кончики игл.

Этот проект спонсировался NextPCB. Вы можете поддержать меня, посмотрев их по одной из этих ссылок!

Зарегистрируйтесь, чтобы получить купон на 5 долларов: https://www.nextpcb.com?code=Mirko

Надежные многослойные платы Производитель: https://www.nextpcb.com?code=Mirko

4-слойные платы для печатных плат, 10 шт., всего 12 долларов США: https://www.nextpcb.com?code=Mirko

Скидка 10 % на заказы на печатные платы и поверхностный монтаж: скидка 20 % на заказы на печатные платы и 15 % на поверхностный монтаж: https://www. .nextpcb.com?code=Mirko

 Воздух в точках иглы приобретает отрицательный заряд и отталкивается от устройства в помещение. Он передает свой заряд загрязняющим веществам в помещении, которые затем выпадают в осадок на окружающие поверхности. Эксплуатационные расходы этих единиц чрезвычайно низки. Буквально несколько копеек в год.
   Каскад, генерирующий высокое постоянное напряжение из напряжения сети, прост, бесшумен и имеет гораздо более высокий КПД, чем типичные обратноходовые преобразователи. В отличие от трансформаторов, этот метод устраняет необходимость в тяжелом сердечнике и большой части изоляции. Это один из первых методов изготовления ионизатора, который использовался в восьмидесятых годах.

од изготовления ионизатора и использовался в восьмидесятых годах.
  На входе схемы установлен предохранитель 0,1А. К выходу подсоединяется игла с острым концом. Здесь генерируются ионы. Также рекомендуется подключить несколько высоковольтных резисторов между выходом и иглой, чтобы уменьшить максимальный ток.

  Никогда не прикасайтесь к открытому устройству, когда оно находится под напряжением. Также подождите некоторое время после выключения, чтобы конденсаторы успели разрядиться.

   Все диоды типа 1n4007 и полиэфирные конденсаторы с минимальным напряжением 400 вольт. Их емкость может составлять от 10 нанофарад до 200 нанофарад.
    Вы можете скачать принципиальную схему

• 36 × Полиэфирный конденсатор 10-220 нФ 400В
• 36 × диод 1n4007
• 1 × Предохранитель 0,1А
