Как самостоятельно собрать и установить усилитель сигнала сотовой связи. Из каких компонентов состоит система усиления. Какие бывают виды антенн и усилителей. Как правильно выбрать и настроить оборудование.

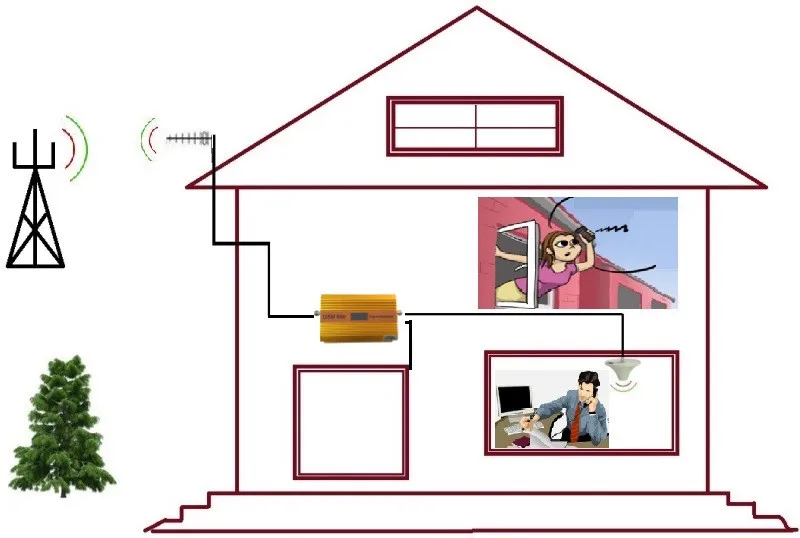

Из чего состоит система усиления сотового сигнала
Типичная система усиления сотовой связи включает следующие основные компоненты:
- Репитер (усилитель сигнала)
- Внешняя антенна
- Внутренняя антенна (одна или несколько)
- Коаксиальный кабель
- Разъемы и переходники
- Сплиттеры и ответвители (при необходимости)
Репитер — это ключевой элемент, который принимает слабый сигнал от базовой станции, усиливает его и передает на внутренние антенны. Внешняя антенна устанавливается снаружи здания и направляется в сторону ближайшей базовой станции. Внутренние антенны размещаются в помещениях для равномерного покрытия усиленным сигналом.
Виды усилителей сотового сигнала
Усилители сотовой связи можно разделить на несколько категорий:
По месту установки:
- Внешние — монтируются на крыше или фасаде здания
- Внутренние — устанавливаются внутри помещений
По принципу работы:
- Пассивные — не требуют электропитания, состоят только из антенны и кабеля
- Активные — нуждаются в подключении к электросети, содержат усилительные элементы
По диапазонам частот:
- Однодиапазонные — работают в одном частотном диапазоне (например, только 900 МГц)
- Многодиапазонные — поддерживают несколько диапазонов (900/1800/2100 МГц)
Как выбрать компоненты для самостоятельной сборки усилителя
При подборе оборудования необходимо учитывать следующие факторы:
- Определите, в каких частотных диапазонах работают интересующие вас операторы связи в вашем регионе.
- Измерьте уровень входящего сигнала в месте предполагаемой установки внешней антенны. Для этого можно использовать специальные приложения на смартфоне.
- Рассчитайте необходимую площадь покрытия внутри помещения.
- Выберите репитер с подходящим коэффициентом усиления и выходной мощностью.
- Подберите внешнюю направленную антенну с высоким коэффициентом усиления.
- Определите тип и количество внутренних антенн в зависимости от планировки помещений.
Пошаговая инструкция по сборке усилителя сотовой связи
Для самостоятельного изготовления простейшего усилителя вам понадобятся:
- Отрезок медной проволоки 40 см
- Пластиковая труба длиной 20 см
- Коаксиальный кабель 10 м
- Соединительный блок
- Крепежные элементы
- Изоляционная лента
Порядок сборки:
- Сформируйте из проволоки ромбовидную антенну. Концы заведите внутрь и подключите к соединительному блоку.
- Закрепите антенну на пластиковой трубе.
- Подсоедините к антенне коаксиальный кабель.
- Установите конструкцию на крыше, направив в сторону базовой станции.
- Другой конец кабеля подключите к пластиковой пластине внутри помещения.
Такая самодельная антенна сможет немного усилить сигнал, но для серьезного улучшения связи рекомендуется использовать готовые заводские компоненты.
Особенности монтажа системы усиления сотовой связи
При установке усилителя сотовой связи важно соблюдать следующие правила:
- Внешнюю антенну размещайте как можно выше, направляя на ближайшую базовую станцию.
- Обеспечьте вертикальное разнесение внешней и внутренней антенн не менее 5-10 метров.
- Для мощных репитеров (от 25 дБм) рекомендуется разнос антенн от 15-20 метров.
- Не устанавливайте репитер вблизи отопительных приборов.
- Прокладывайте кабель с минимальным количеством изгибов.
- Тщательно герметизируйте все внешние соединения от попадания влаги.
Как правильно настроить усилитель сотового сигнала
Настройка усилителя заключается в регулировке коэффициента усиления для достижения оптимального режима работы. Современные репитеры имеют световую индикацию режимов:
- Зеленый — нормальный режим работы
- Оранжевый — автоматическая регулировка усиления (АРУ)
- Красный — перегрузка (самовозбуждение)
Для настройки выполните следующие шаги:
- Включите репитер и проверьте индикацию.
- При красном сигнале уменьшите усиление с помощью аттенюаторов.
- Добейтесь стабильного зеленого или оранжевого сигнала.
- Проверьте уровень сигнала в разных частях помещения.
- При необходимости скорректируйте направление внешней антенны.
Преимущества самостоятельной сборки усилителя связи
Изготовление усилителя сотовой связи своими руками имеет ряд преимуществ:
- Значительная экономия средств по сравнению с покупкой готового комплекта
- Возможность точной настройки под конкретные условия
- Гибкость в выборе компонентов и конфигурации системы
- Удовлетворение от самостоятельно выполненной работы
Однако стоит учитывать, что для сборки эффективного усилителя потребуются определенные знания и навыки. В сложных случаях лучше обратиться к специалистам.
Часто задаваемые вопросы об усилителях сотовой связи
Нужно ли разрешение на установку усилителя сотовой связи?
Для маломощных бытовых репитеров (до 20 дБм) специального разрешения не требуется. Однако при использовании более мощных устройств рекомендуется согласовать установку с оператором связи.
Может ли неправильно настроенный усилитель создать помехи?
Да, при неправильной настройке или установке усилитель может создавать помехи как для самого пользователя, так и для других абонентов. Поэтому важно соблюдать инструкции по монтажу и настройке оборудования.
Как определить, нужен ли мне усилитель сотовой связи?
Если в помещении наблюдаются частые обрывы связи, низкая скорость мобильного интернета или отсутствие сигнала в некоторых зонах, то установка усилителя может значительно улучшить ситуацию.
Как самостоятельно установить усилитель сотовой связи?
Как самостоятельно установить усилитель сотовой связи?
Если вы хотите обеспечить стабильный прием сигнала сотовой связи за городом или в помещениях, где связь очень слабая, то вы наверняка уже задумались об установке усилителя. Сейчас на рынке представлены разные варианты – от самостоятельной сборки системы усиления связи из комплектующих до покупки готового комплекта.
Если для первого варианта нужна консультация специалиста по выбору, настройке и монтажу оборудования, то со вторым вариантом вы можете справиться сами. К каждому комплекту прилагается инструкция по сборке и установке. Но помимо инструкции, нужно знать несколько особенностей, которые следует учесть при монтаже устройства. Именно о них мы вам и расскажем.
Из чего обычно состоит готовый комплект для усиления связи?
Любой комплект обычно состоит из двух антенн – внешней (которая улавливает сигнал с базовой станции оператора) и внутренней (которая передает этот сигнал к телефону и наоборот), репитера, кабеля и специальных разъёмов.
Причем надо внимательно отнестись к выбору оборудования, ведь его характеристики должны соответствовать вашим задачам. Так, например, полоса рабочих частот определяет стандарт связи, которым вы сможете пользоваться, а коэффициент усиления и мощность прибора определяют площадь, на которой связь будет доступна.
Какой стандарт выбрать, если кроме сотовой связи, я хочу пользоваться интернетом?
При выборе репитера и антенн к нему, обратите внимание на то, в каком стандарте связи они работают. Если в графе «Полоса рабочих частот» будет указано 2G, то с таким усилителем вы сможете только разговаривать по телефону. Но этот стандарт делится еще на два диапазона – 900 и 1800. Чаще всего за городом операторы используют 900-ый диапазон. Тут следует учитывать на какой частоте работает ближайшая базовая станция оператора связи.
Если же в характеристиках оборудования указан стандарт 3G, то с таким усилителем вы сможете пользоваться и мобильным интернетом. Стоит отметить, что диапазон 2100 МГц, в котором работает этот стандарт, имеет слабый уровень за городом, а для его усиления требуется более мощное оборудование и сложная настройка.
Кстати, 4G сигнал тоже можно усилить. Но так как этот стандарт работает только с передачей данных (только интернет) и в нем нельзя совершать голосовые звонки, то экономически выгоднее использовать пассивные схемы для его усиления.
Также обратите внимание на мощность репитера. В зависимости от окружающих условий уровень сигнала может меняться. Так, например, если рядом с вашим домом планируется строительство большого торгового центра или многоэтажки, то это может создать определенные помехи, которые стоит учитывать. Для того, чтобы в будущем не было проблем в работе усилителя при возрастании нагрузки, стоит заложить небольшой запас мощности в оборудовании.
Как происходит процесс установки?
Сперва внимательно прочитайте инструкцию. В ней максимально подробно описан процесс установки – так, чтобы у вас не возникало вопросов. Затем нужно определить места для установки антенн. Внешняя антенна должна располагаться на крыше здания, или в той зоне, где сотовый сигнал максимально стабильный (на индикаторе связи вашего телефона должно быть, как можно больше делений), причем расстояние между внутренней и внешней антенной должно составлять не менее пяти метров.
Далее необходимо произвести юстировку внешней антенны. Для этого за городом ее следует направить в сторону базовой станции оператора. Если же установка проходит в городе, то достаточно нацелить антенну таким образом, чтобы на нее приходил равномерный сигнал от всех операторов.
После установки внешней антенны, мы рекомендуем до прокладки кабеля произвести тестовое включение системы. Для этого необходимо подключить к репитеру внутреннюю антенну и включить оборудование. На этом этапе можно убедиться, что не происходит закольцовка сигнала и антенны хорошо разнесены в пространстве. Так вы поймете, что система работоспособна и оцените площадь покрытия.
Затем прокладывается кабель и устанавливается репитер (предусмотрите для него подключение к розетке 220В). В случае, если внутренняя антенна – направленная, то происходит её монтаж с учетом диаграммы направленности. После того, как все ключевые моменты выполнены, можно подключать всё оборудование и наслаждаться качественной связью.
Что делать, если после подключения всего комплекта, связь до сих пор нестабильная?
Попробуйте настроить антенну на нужную базовую станцию – возможно, требуемый сигнал идет с другой вышки. Для этого измените положение внешней антенны, или поменяйте угол, под которым она располагается. Также учтите, что она должна находиться как можно дальше от высокочастотных антенн, высоковольтных проводов, трансформаторов и других устройств, которые могут создавать помехи.
Проверьте качество подключения комплектующих. Если вы самостоятельно устанавливали разъёмы, то проверьте правильность их подключения. Еще раз убедитесь, что нет закольцовки, а лампочка «Alarm» горит зеленым светом. В противном случае нужно поменять расстояние между антеннами. Убедитесь, что аттенюаторы на репитере установлены в положение «0», потому что другие значения уменьшают общую мощность ретранслятора.
Если все эти действия не принесли никакого результата, то обязательно обратитесь к специалистам нашей компании.
Они помогут выявить неполадку, а если вы не хотите заниматься установкой самостоятельно, с радостью помогут вам. Помните, что помехи может создавать и сама антенна. Причем, это может принести серьезные проблемы не только вам, но и оператору связи.
Как я могу навредить оператору связи? Это же только антенна!
Неправильный монтаж или настройка усилителя может вызвать помехи в ретрансляторах операторов сотовой связи, или в других устройствах поблизости вас. Дело в том, что системы усиления связи всегда двунаправленные и передают усиленный сигнал не только от базовой станции к телефону, но и в обратную сторону. В том случае, если в системе присутствуют шумы или помехи, то, получая усиление на репитере, они передаются обратно на «вышку» на уровне, который превышает допустимый. Таким образом вы вызываете так называемые интермодуляционные помехи, которые мешают нормальной работе станции. Из-за этого все в округе вместо качественной связи будут слышать в трубках телефонов свист, бульканье и треск.
Помните, что это вызывает не только проблемы со связью, но и проблемы с радиочастотной службой, которая регулярно проверяет наличие таких помех. Эта организация предупредит вас о неправомерности действий, а затем может стребовать с вас через суд компенсацию и даже добиться конфискации оборудования.
Я не буду рисковать и обращусь к специалистам. Как правильно выбрать компанию-установщика?
Если вы все же решили прибегнуть к услугам специалистов и хотите выбрать подходящую компанию, то сперва вам нужно обратить внимание на опыт работы сотрудников. Это важный показатель и говорит о качестве выполняемой ими работы.
Постарайтесь в процессе разговора уточнить, есть ли у компании контакт со службой радиочастотного мониторинга. В таком случае все возможные проблемы могут быть улажены еще в процессе монтажа, поскольку требования по защите от помех связи будут выполнены.
Убедитесь, что выбранная вами фирма — не однодневка. На сайте надежной компании вы сможете найти подробную информацию о ней – контакты, реквизиты и т.
п., а в интернете – положительные отзывы.
Лучше обращаться в компании, где есть свои монтажники, поскольку многие магазины, которые занимаются продажей радиооборудования, не имеют в штате собственных технических специалистов. Поэтому рекомендуют оборудование не всегда грамотно, да и помочь с монтажом не смогут.
Бывает и другая ситуация: компания по подряду нанимает монтажников, которые не понимают специфики вопроса. Для них телевизионная антенна и сложное устройство ретранслятора – одно и то же, хотя это далеко не так.
Если есть возможность посетите офис компании, в которой планируете купить оборудование или заказать монтаж. Наличие выставочного зала, офиса и само местоположение компании может о многом вам рассказать.
В своей работе мы стараемся обеспечить клиентов не только качественным оборудованием, но и профессиональным сервисом. Поэтому мы понимаем, как важен подбор грамотных специалистов, которые смогут не только проконсультировать, но и выполнят высококлассный монтаж профессионально и в срок.
Усилитель сигнала своими руками | Инструкция по изготовлению простых моделей для различных типов сигналов
Усилитель сигнала – это приспособление, предназначенное, чтобы улучшить сотовую связь в местах, где исходный сигнал ненадёжен. Устройство заводского изготовления обойдётся дорого. Поэтому, если у вас имеются навыки в радиотехнике, лучше смастерить конструкцию самим.
Как сделать усилитель сигнала ТВ или телефона своими руками? Об этом ниже.
Содержимое обзора:
- Антенны для усиления сигнала
- Конструкционные особенности системы усиления сигнала
- Принцип работы репитера
- Преимущества самодельного усилителя
- Мастерим усилитель сами
- Тонкости монтажа репитера
- Фото усилителя сигнала своими руками
Антенны для усиления сигнала
Это простейшие приспособления для увеличения качества приёма телефонных звонков, сигналов ТВ и Интернета.
Выделяют следующие виды усилителей fm сигнала:
- Внешние.
Для них характерна установка на крыше дома. Кроме того, такие устройства отличает способность обеспечивать покрытие на объектах значительных габаритов. Антенна принимает сигнал от базовой станции и передаёт его через кабель к усилителю, который обеспечивает качество связи. - Внутренние. Их устанавливают внутри помещения.
Для них характерна установка на крыше дома. Кроме того, такие устройства отличает способность обеспечивать покрытие на объектах значительных габаритов. Антенна принимает сигнал от базовой станции и передаёт его через кабель к усилителю, который обеспечивает качество связи.Усилители сигнала для телефона делят на:
- Пассивные. Электропитание данным конструкциям не нужно. Это, в первую очередь, кабель, антенна, делитель. Они работают автономно. Минус – малый радиус покрытия.
- Активные. Их необходимо подсоединять к источнику электроэнергии. К этой группе относятся репитеры, разъёмы и ретрансляторы.
Конструкционные особенности системы усиления сигнала
Чтобы связь в труднодоступных для приёма сигнала местах была надёжной, нужно позаботиться об усиливающих его устройствах. Как улучшить Интернет сигнал и сотовую связь в целом? В помощь специальные приборы – усилители.
Классическая конструкция состоит из:
- репитера;
- антенн внешнего и внутреннего типа;
- разветвителя кабеля;
- N-разъёмов;
- коаксиального кабеля.
Каждая система должна рассчитываться индивидуально, в зависимости от того, для какого объекта предназначена. Поэтому число внутренних антенн и репитеров может быть разным.
Идеальный вариант любого типа усилителя, в том числе усилителя wi-fi сигнала – устройство, в котором кабель имеет минимальную длину, так связь будет более качественной.
Принцип работы репитера
Репитер можно отнести к ретрансляторам. Он служит для обработки поступивших сигналов и направления их на базовую станцию в случае исходящего звонка. При осуществлении связи с абонентом устройство выполняет ту же задачу.
Преимущества самодельного усилителя
Без применения подобного прибора нельзя в той местности, где довольно часты перебои со связью.
Достоинства приспособления:
- Усиление сигнала.
- Устранение помех.
- Улучшение чёткости.
- Уменьшение излучения.
- Увеличение времени службы телефонной аккумуляторной батареи.
Мастерим усилитель сами
Если вы решили заняться изготовлением усилителя сотовой связи своими руками, то вам нужно подготовить:
- кусок проволоки длиной 0,4 м;
- соединительный блок;
- кабель длиной 10 м;
- крепёжные элементы;
- полимерную трубу длиной 0,2 м;
- пластик и изоленту.
Последовательность действий:
Согните проволоку, так, чтобы в результате у вас получился ромб. Концы уберите внутрь и подсоедините к ним блок таким образом, чтобы в дальнейшем была возможность осуществить подключение.
После окончания сборки антенны подключите кабель. Установите конструкцию на кровле здания по направлению к вышке базовой станции.
Подсоедините второй конец кабеля к пластиковой пластине.
Можете начинать тестировать.
Тонкости монтажа репитера
Чтобы наслаждаться качественным сигналом, устройство должно быть не только правильно собрано, но и установлено. Работоспособность данного прибора зависит от его месторасположения.
Вследствие этого, перед тем, как заняться монтажом, нужно проверить уровень сигнала. Сделать это можно, совершив звонок с места предполагаемой установки конструкции. Другой вариант – воспользоваться специальным гаджетом.
Помните, прикреплять усилитель необходимо на расстоянии метра от батарей отопления. Затем, после того, как вы определитесь с местом монтажа, можно начинать прокладывать кабель. Перед включением устройства нужно проверить целостность разъёмов и их чистоту.
Запрещается пользоваться аппаратом, если он не подключён к внешней антенне. Есть ограничение и по температуре – репитер можно устанавливать исключительно внутри отапливаемого помещения.
В заключение отметим, что смастерить усилитель сотовой связи самим – вполне реально Главное, иметь свободное время и желание.
Фото усилителя сигнала своими руками
- Вентилятор своими руками
- Прикормка своими руками
- Откатные ворота своими руками
- Ремонт компьютера своими руками
- Станок по дереву своими руками
- Столешница своими руками
- Брусья своими руками
- Лампа своими руками
- Котел своими руками
- Установка кондиционера своими руками
- Отопление своими руками
- Фильтр для воды своими руками
- Как сделать нож своими руками
- Ремонт телевизора своими руками
- Зарядное для аккумулятора своими руками
- Точечная сварка своими руками
- Дымогенератор своими руками
- Металлоискатель своими руками
- Ремонт стиральных машин своими руками
- Ремонт холодильника своими руками
- Антенна своими руками
- Ремонт велосипеда своими руками
- Сварочный аппарат своими руками
- Холодная ковка своими руками
- Трубогиб своими руками
- Дымоход своими руками
- Заземление своими руками
- Стеллаж своими руками
- Блок питания своими руками
- Светильник своими руками
- Жалюзи своими руками
- Светодиодная лента своими руками
- Нивелир своими руками
- Замена ремня ГРМ своими руками
- Лодка своими руками
- Как сделать насос своими руками
- Компрессор своими руками
- Усилитель звука своими руками
- Аквариум своими руками
- Сверлильный станок своими руками
Как самостоятельно установить систему усиления 2G|3G|4G|5G
Репитеры
Внутренние антенны
Внешние антенны
Кабельные сборки
Разъемы и аттенюаторы
Делители
Принципиальная схема подключения оборудования
Первое, что нужно сделать, это правильно подобрать оборудование для системы усиления:
— Усилитель мощности сигнала(репитер)
— Антенну внешнюю
— Антенну внутреннюю, одну или несколько
Площадь более 300 м
2- -Делители сигнала и Направленные ответвители
- -Линейный усилитель мощности (бустер), один или несколько, по необходимости
- -Комбайнеры
Для правильного выбора основного компонента системы — усилителя мощности (репитера) надо знать в каких частотах работают все операторы сотовой связи.
Это важно, так как сейчас операторы могут работать в пяти диапазонах — 800, 900, 1800, 2100 и 2600 МГц и в трех стандартах связи GSM, 3G UMTS и 4G LTE.
В большинстве случаев телефон выбирает для связи наиболее высокую частоту и новейший стандарт связи. Чтобы правильно выбрать репитер, необходимо замерить сигнал интересующего Вас оператора, либо, при необходимости, последовательно снять замерочные показания, используя сим-карты всех операторов поочередно. Стоит учитывать как замеры сделанные во время голосового вызова, так и в «фоновом режиме» во время использования мобильного интернета.
Определить частотный диапазон оператора связи можно с помощью телефона. Инструкцию можно посмотреть здесь на нашем сайте.
Инструкция к приложению ДалСВЯЗЬ:
Замеры сигнала следует проводить в предполагаемом месте установки внешней антенны или хотя бы под этим местом на улице. Подбор репитера может быть осуществлен автоматически в приложении, но перед покупкой рекомендуем проконсультироваться со специалистом.
Чем хуже сигнал в месте установки внешней антенны, тем более мощный репитер необходимо устанавливать. Анализируя готовый замер, руководствуемся тем, что в первые 30 секунд измерений, когда замер проводился в фоновом режиме, самой высокой частотой являлась частота 1800 МГц, а в следующие 30 секунд голосового вызова телефон переключился на частоту 900 МГц.
Опираясь на эти данные, (основной оператор пользователя Билайн) выбираем усилитель двухдиапазонный с коэффициентом усиления хотя бы 70 дБ DS-900/1800-17, широкополосную внешнюю антенну DL-700/2700-11 и внутреннюю панельную антенну DP-700/2700-7/9 ID, например, для усиления мобильного интернета 4G и голосовой связи. Данного усилителя будет достаточно, чтобы покрыть площадь до 300 м².
Если возникли сложности с выбором оборудования, обратитесь в нашу компанию! Менеджеры, на основе замеров сигнала, размеров и сложности помещения, помогут подобрать комплект оборудования.
Как выбрать антенну?
Преимущественно в системах усиления сотовой связи используются мультидиапазонные антенны, которые подходят для любых усилителей мощности (репитеров). Различаются местом установки, величиной усиления в децибелах и направленностью действия.
Чаще всего в качестве внешней используются направленные антенны, а в качестве внутренних — панельные секторные или/и потолочные. Панельные секторные устанавливаются на стену или в угол помещения (редко на потолок или за подвесной потолок). Потолочные антенны предназначены для установки на подвесной потолок “армстронг” или на бетонный потолок с анкерным типом крепления и устанавливаются в центре помещения.
Как выбрать кабель
и разъемы?
Чем выше частота репитера, на которой он работает, тем больше потери сигнала в кабеле. Поэтому количество кабеля, которое может использоваться в системе, ограничено. Не вдаваясь в сложные расчеты, можно рекомендовать следующие типы кабелей 5D-FB, 8D-FB, 10D-FB, фидер 1/2”.
Длина кабеля в системе усиления может быть больше или меньше в зависимости от модели кабеля. Какой кабель лучше подходит для системы усиления — уточняйте у наших менеджеров.
Разъемы подбираются по типу кабеля в системе усиления (кабель разных моделей имеет разный диаметр внешней оболочки и разный диаметр центральной жилы). Проще всего самостоятельно монтировать разъемы с прижимным типом крепления и цанговым механизмом крепления центрального контакта (пина) разъема. Разъем закрепляется на кабеле подходящими по размеру гаечными ключами.
ВНИМАНИЕ! Как Не надо устанавливать блок питания
Некоторые мощные усилители сотовой связи нагреваются выше 70 °C в процессе активной эксплуатации. Адаптеры питания, призванные преобразовывать переменный электрический ток сети в постоянный, имеют в составе своей компонентной базы электрические элементы, на которые негативно влияет повышенная температура окружающей среды, в следствие чего конденсаторы, например, вздуваются, и адаптер питания выходит из строя.
Во избежание замены испорченного адаптера питания, настоятельно рекоменудем устанавливать адаптеры вдали от источников теплового излучения, каким в том числе является репитер.
На фотографии представлен некорректный пример установки адаптера питания.
Установка антенн
Внешнюю антенну следует установить на максимально возможную высоту, желательно на мачту, на стену или крышу здания и направить ее в сторону наилучшего сигнала от базовой станции сотового оператора. В некоторых случаях, если входящий сигнал очень сильный, антенну следует отворачивать от базы.
Внутреннюю антенну или антенны устанавливают в помещении, где необходимо усилить связь.
Разнос внешней и внутренней антенны по вертикали должно быть не менее 5 метров, желательно от 10 метров. Для мощных моделей репитеров — от 25 дБм (300 мВт) внешнюю антенну поднимают на высоту от 15~20 метров относительно внутренней антенны.
У антенн нет понятия — точный радиус действия. В зависимости от типа антенны, коэффициента усиления и мощности сигнала поданного на антенну — зона покрытия может быть, как с радиусом 30 метров, так и 1 метр.
Главный принцип установки антенн — усиленный сигнал от внутренней антенны не должен попадать на внешнюю антенну. В противном случае возникнет закольцовка сигнала и, как следствие, помеха на базовую станцию сотового оператора. Это может нарушить работу базовой станции и послужить поводом для претензий служб радиочастотного контроля в адрес конечного пользователя.
Как настроить репитер?
Регулировка усилителя заключается в снижении/увеличении коэффициента усиления. В зависимости от модификации репитера подобное регулирование может происходить автоматически (Smart-репитеры с автоматической настройкой), либо вручную пользователем. Обычно на репитере присутствуют индикаторы режима работы усилителя, согласно которым и необходимо корректировать данный параметр:
штатный режим — нет взаимного влияния антенн системы друг на друга и на входе усилителя нет избыточного сигнала от базовой станции сотового оператора, ЗЕЛЕНЫЙ индикатор.
-
режим АРУ (работает автоматическая регулировка усиления) относится к штатному режиму работы — возможно, зоны излучения внешней и внутренних антенн пересекаются не критично, либо на вход репитер поступает приемлемо завышенный уровень сигнала.
Подобные отклонения от нормы может компенсировать АРУ. ОРАНЖЕВЫЙ индикатор -
режим ПЕРЕГРУЗКИ — возбуждение усилителя из-за закольцовки сигнала или избыточного сигнала на входе репитера от базовой станции, КРАСНЫЙ индикатор.
Идеальный режим работы репитера — штатный (ЗЕЛЕНЫЙ), настраивается путем разнесения внешней и внутренних антенн относительно друг друга по горизонтали и вертикали, а также пропорциональным регулированием коэффициента усиления репитера по обоим каналам передачи. Для этого на репитере есть DIP аттенюаторы или цифровая регулировка с дисплеем. Подстройка качества работы системы усиления осуществляется также корректированием направления внешней антенны.
Система усиления сотовой связи для больших помещений — более 300 квадратных метров.
Для такой системы могут понадобится от 2 и более внутренних антенн, возможно, большое количество кабеля, и, как следствие, делители сигнала, линейные усилители (бустеры), комбайнеры.
- Профессиональный монтаж специалистами с многолетним опытом работы
- Замер сигнала и радиоразведка
- Установка системы усиления за 1 день!
- Предложение под ключ
Оставить заявку
Как своими руками усилить сигнал 3g модема: пошаговая инструкция
Содержание
Принцип действия магнитного усилителя
Вспомним формулу:
Вашему вниманию подборка материалов: Практика проектирования электронных схем Искусство разработки устройств. Принцип действия магнитного усилителя основан на интересном свойстве ферромагнитных материалов. Этим материалам свойственно насыщение. Это означает, что в ненамагниченном состоянии магнитная проницаемость может быть несколько тысяч или несколько десятков тысяч (для трансформаторного железа). При такой высокой магнитной проницаемости индуктивность катушки, намотанной на сердечнике, будет большой. Большим будет и модуль сопротивления переменному току. Путь переменному току будет практически перекрыт. Магнитный усилитель закрыт. Но все меняется, если достаточно сильно (до насыщения) намагнитить сердечник. При этом его магнитная проницаемость приблизится к единице. Индуктивность, а значит модуль сопротивления, уменьшится в тысячи или десятки тысяч раз. Магнитный усилитель откроется. Рисунок иллюстрирует описанный процесс. Магнитная индукция, характеризующая интенсивность магнитного поля, отложена по вертикальной оси. На этом рисунке мы видим график тока через магнитный усилитель в его разных режимах. A1 — усилитель открыт. A2 — усилитель закрыт. A3 — промежуточное состояние. Мы видим, что в открытом или закрытом состоянии магнитный усилитель практически не искажает сигнал. Но вот в промежуточном состоянии искажения очень существенные. Кроме того в промежуточном состоянии достаточно высоки потери на перемагничивание сердечника. В таком режиме магнитный усилитель используется только, если нагрузка не чувствительна к искажению формы сигнала или происходит последующая фильтрация. Замечу, что искажения, вносимые магнитным усилителем, довольно безобидные. В выходном сигнале нет высших гармоник. Выбор антенныВнешняя антенна Как уже говорилось, в усилителе используются две антенны – внешняя и внутренняя При выборе первой в первую очередь обращайте внимание, из какого материала она сделана. Все-таки устройство крепится на крышу, то есть будет постоянно находиться под действием негативных внешних факторов, таких как дождь, снег, ветер и так далее Лучшие антенны – алюминиевые. Причем они должны быть покрыты специальной краской, которая защищает изделие от коррозии и окисления. Внутренняя антенна С выбором внутренних антенн дела обстоят чуть сложнее. Если вы задумались о покупке усилителя еще на стадии строительства дачного дома или ремонта в квартире, то можно рассмотреть вариант с несколькими антеннами малого коэффициента усиления. Их можно удачно спрятать под отделочные материалы, распределив антенны равномерно по всей площади помещения. Таким образом, вы получите стабильный сигнал мобильного телефона в любой точке квартиры или дачи, и при этом интерьер не «испортиться» дополнительными устройствами. При монтаже нескольких внутренних антенн, вам понадобятся дополнительные устройства – делители мощностей. Если же вы покупаете репитер в уже готовое помещение, то достаточно установить одну внутреннюю антенну. Но выбирать ее надо с большим коэффициентом усиления. И предстоит еще найти такое место, куда ее можно будет закрепить – так, чтобы она не портила интерьер и не слишком бросалась в глаза. Компактные модемы операторов хоть и позволяют оставаться на связи вдали от домашнего интернета, но иногда выдают низкую скорость соединения или вовсе отказываются видеть сеть. Влияют на это самые различные факторы:
Перед тем как вы отчаетесь и попытаетесь своими руками усилить сигнал 3G модема «МегаФон» в домашних условиях, проверьте, не мешает ли устройству что-то из вышеперечисленного. Измените условия: с середины комнаты перейдите ближе к окну, выйдите на улицу или направьте роутер в сторону вышки. Если же простые действия не помогают, запасайтесь инструментами, материалами и начинайте собирать антенну. Как усилить мощность телевизионной антенныПри слабом приеме сигнала не стоит сразу же бежать в магазин радиотехники и приобретать первое попавшееся усилительное устройство. Нередко проблема решается другими способами, которые оказываются более действенными и эффективными применительно к домашнему телевидению. В первую очередь, рекомендуется изменить расположение и направление антенны, особенно если это тарелка, сориентировав ее в сторону ретранслятора. Если это не помогло, можно попробовать установить другую антенну с более высокой мощностью. Иногда помогает увеличение количества антенн, установленных на различных уровнях, в том числе и в наиболее высоких местах. Возле телевизора не должно быть предметов, способных понизить уровень телевизионного сигнала. В обязательном порядке следует проверить целостность телевизионного кабеля. Даже незначительный обрыв или замыкание создадут препятствие нормальному приему сигнала антенны. Если же эти и другие способы не помогли, следует воспользоваться антенным усилителем, представляющим собой электрическую аппаратуру, подключаемую непосредственно к приемнику сигнала. Необходимая теорияКаждый человек может догадаться, что, чем длиннее будет провод, тем больше вероятность, что в нем потеряется сигнал. Даже если при сборке пушки использовать высококачественный и дорогой кабель, потеря сигнала не исключена. Кабель — это ключевая часть антенны, поэтому в процессе его выбора нельзя придерживаться остаточного принципа, иначе достоинства самой эффективной пушки будут сведены на «нет». К примеру, если один вид провода можно использовать в регионе с низкой частотой, то его применение на высокочастотных участках уже невозможно. Чтобы снизить потери в кабеле, необходимо уменьшить его длину и концентрацию высокочастотных соединений. Обратите внимание! Если 4G антенна пушка будет функционировать на высоких частотах, при сборке конструкции следует использовать кабель с более высокими показателями Установка и способ монтажаЧтобы правильно подключить и настроить репитер мобильного Интернета, следует совершить следующие шаги:
Обратите внимание! Различные репитеры могут работать от внешнего источника питания в виде обычной розетки или внутреннего путем подключения через USB. Также рекомендуется уделить внимание таким моментам: Также рекомендуется уделить внимание таким моментам:
Немного теорииПеред тем, чтобы узнать, как сделать самый лучший усилитель интернет-сигнала для дачи, нужно немного разобраться, что такое 3G и 4G, а также из-за чего может возникать плохой сигнал. Еще не так давно многие дачники пользовались спутниковым интернетом, но эта технология себя уже практически полностью изжила, сейчас же подавляющее большинство людей пользуются мобильным интернетом, который выдает весьма хорошую скорость для комфортной работы в сети. На сегодняшний день в России существует три формата связи – 2G, 3G и 4G. Как сообщалось немного ранее, уже через 2 года, в 2020 году, появится самый современный формат – 5G. Чтобы разобраться, чем отличается классификация форматов связи, необходимо знать следующее:
Данные статистики являются приблизительными, ведь теоретически скорость может повышаться по каждому из пунктов, все зависит от пропускной способности оператора. Мифы о репитерахМы расскажем о самых распространенных заблуждениях о репитерах. И постараемся их развеять. Усилители опасны для здоровья Аргумент, который приводят в защиту этого мнения, – антенны вырабатывают сильное электромагнитное поле, что пагубно для здоровья. На самом деле все с точностью до наоборот. Репитеры помогают снизить излучение телефонов. Например, если вы пользуйтесь гаджетом в «мертвой зоне», то его выходная мощность 2 Вт. А при использовании усилителей значение понижается до 0,3 Вт. Усилители разгоняют мобильный интернет и позволяют отправлять SMS-сообщения Это неправда. Усилители лишь улучшают сигнал сотовой связи. Все остальное зависит от конкретного оператора, услугами которого вы пользуетесь. Скорость интернета ограничена тарифом. Репитер может помочь только достигнуть максимального значения, но не перейти верхнюю разрешенную границу. Установку усилителя надо предварительно согласовывать Опять же – это не так. На установку репитеров не нужно согласие ни сотовых операторов, ни другие службы. Изначально к устройству прилагаются многочисленные сертификаты, которые подтверждают его качество и функциональность. Единственное, исключение – если установленный усилитель вносит помехи в работу базовой вышки. Об этом мы писали чуть выше. Комплект оборудования для города и дачи одинаковые Ранее в статье мы уже рассказывали, что оборудование для города и сельской местности все-таки отличается. Дело в том, что для дачи требуется более мощное устройство, так как расстояние от дома до базовой вышки может быть большим. В городе такой необходимости нет, так как вышек много и они есть в разных сторонах. Поэтому у усилителя не будет проблем, чтобы поймать сигнал. А во-вторых, меняется форма и вариант установки внешних антенн. В сельской местности используют направленной устройство, которое закрепляют как можно выше. В городе больше подойдут панельные модели, которые достаточно установить на фасаде здания. Установить усилитель своими руками сложно В 9 случаях из 10 с монтажом оборудования не должно возникнуть никаких проблем. Ко всем усилителям прилагается подробная инструкция, в которой расписан порядок действий. Другой вопрос, что у тех, у кого нет соответствующего опыта, это может занять много времени. Да к тому же риск ошибки у непрофессионалов гораздо выше. При монтаже нужно учитывать различные нюансы – от особенностей ландшафта до интерьера помещения. Если установить репитер, то в соседнем помещении или здании ухудшится связь Ваше оборудование никак не отразится на соседях. Если только оно не было установлено неправильно. Тогда возможны помехи в работе самой сотовой связи, что отразится на всех. Если же монтаж прошел корректно, но соседи жалуются на слабый сигнал, то причину пусть ищут у себя. Усилитель можно заменить самодельными средствами Некоторые умельцы считают, что вместо репитеров можно использовать металлическую наклейку на аккумулятор телефона. И такой способ они считают более простым и дешевым. Эффект от наклейки действительно есть. Но он незначительный. Он усиливает сигнал всего на один децибел. И только в максимально комфортной зоне (как правило, у окна). В лучшем случае, на вашем телефоне появится еще одна «антенна» приема. Ретранслятор же имеет усиление 30-60 децибел. Вот и все, что надо знать об усилителях сотового сигнала. Устройство, схемаТипичный магнитный усилитель состоит из двух совершенно одинаковых дросселей с двумя обмотками, соединенных, как показано на схеме. Силовые обмотки L2 и L3 соединены параллельно. Выводы 1 — 2 предназначены для подвода переменного тока, которым мы хотим управлять. Они включаются последовательно с нагрузкой. Управляющие обмотки соединены последовательно навстречу друг другу, чтобы напряжение на одной равнялось минус напряжению на другой. Очень важно, чтобы дроссели были максимально идентичными. Напряжение на обмотке L1, наводимое с обмотки L2, должно быть в точности равно напряжению на обмотке L4, наводимому с обмотки L3 Тогда на выводах 3 — 4 вообще не будет напряжения, что необходимо для правильной работы устройства. Возможным вариантом является намотка обоих дросселей на одном Ш — образном сердечнике. Здесь обмотка L1 подмагничивает оба дросселя. В обмотке L4 нет необходимости. Ниже мы рассчитаем количество витков для управляющих обмоток. Число витков обмотки L1 во втором исполнении равно числу витков обмотки L1 в первом исполнении. Может показаться, что второе исполнение экономит медь, ведь не нужно мотать вторую управляющую обмотку. Но на самом деле. Длина витка L1 во втором исполнении значительно больше, чем в первом. Экономия меди есть, но не очень большая. (читать дальше…) :: (в начало статьи)
:: ПоискТехника безопасности :: Помощь К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе. Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений. Здравствуйте. Измерение постоянного тока. Поясните пожалуйста, как понимать элементы формул ‘1.257E-9’, ‘2.5E5’, ‘1.257E-3’ и т.п. Еще статьи Преобразователь однофазного в трехфазное. Конвертер одной фазы в три. … Тиристорное переключение нагрузки, коммутация (включение / выключение)… Силовой мощный импульсный трансформатор, дроссель. Намотка. Изготовить… Резонансный инвертор, преобразователь напряжения повышающий. Схема, ко… Питание светодиода. Драйвер. Светодиодный фонарь, фонарик. Своими рука… устройство для резервного, аварийного, запасного питания котла, циркул… Плавная регулировка яркости свечения галогенных, газоразрядных, неонов… Транзисторный силовой ключ. Биполярный транзистор. Ключевой режим. Рас… Усилитель сотовой связи для дачиУсилитель сотовой связи для дачи — это комплект оборудования, который позволит пользоваться сотовой связью и мобильным интернетом с таким же качеством как и в городе. В нашей компании вы можете купить оборудование для усиления сотовой связи и мобильного интернета на даче, в коттедже, в деревне и в любом другом частном доме. Почему не ловит телефон на даче?
Очень часто в пригородах, в деревнях, в коттеджных поселках, СНТ качество сотовой GSM связи и скорость мобильного 3G/4G интернета оставляет желать лучшего. Причиной этому может служить плотная малоэтажная застройка с металлическими заборами, большая удаленность от вышки оператора, густой лес или низменность в которой находится частный дом или дача. Для решения этой проблемы необходимо усилить сотовый сигнал с помощью GSM репитера (активное оборудование, которое усиливает сигнал как на прием, так и на передачу). GSM и 3G репитеры — устройства с помощью которых можно усилить сотовую связь и интернет на даче. В нашем магазине вы можете купить готовые комплекты для самостоятельного монтажа. У репитера (ретранслятора) три основных параметра, которые подбираются индивидуально для каждого объекта. К сожалению, не существует дешевого универсального комплекта, но на небольшой дачный дом или коттедж можно по косвенным признакам и без замера сигнала определить какое оборудование необходимо. Подробнее о репитерах Какой выбрать усилитель сотовой связи для дачи?
Имея опыт установки более 1000 комплектов оборудования для усиления сотовой связи, у нас есть некоторые проверенные рекомендации.
Схема подключения усилителя связи на даче
Установить усилитель сотовой связи для дачи не сложно — справится любой человек, у которого есть инструмент и желание.
Рекомендации и совету по монтажу репитера в частном доме
Рекомендованные товарыGSM усилитель (комплект) ReCom 960 kit GSM усилитель (комплект) RK-970 kit Усиление сигнала сотовой связиСХЕМА ПОДКЛЮЧЕНИЯ УСИЛИТЕЛЯ СИГНАЛАУсиление сигнала сотовой связи 2G
Усиление сигнала сотовой связи 4G
Усиление сотового сигнала – решение проблем с мобильной связью и интернетом дома, в офисе, гостинице, торговом центре, на парковке. Услуги, оборудование или комплексный подходЧтобы каждый клиент выбрал то, что нужно ему, мы предлагаем различные варианты сотрудничества: Продаем усилители сотового сигнала для квартиры, дома, офиса, дачи. У нас есть как комплекты, так и отдельные комплектующие.
Когда нужно обращаться за помощью к нам Доказано, что слабый сигнал телефона не только мешает работе и общению, но и вредит здоровью. Телефонный аппарат, работающий в зоне со слабой мощностью, становится источником опасных для человека и животных радиоволн. Обращайтесь к нам, если:
Позвоните, чтобы рассказать о своей проблеме и задать вопросы, прямо сейчас. Офис, торговый центр, гостиница и другие помещенияЕсли клиент не сможет позвонить или выйти в интернет, он может больше не вернуться. Позаботьтесь о качестве связи заранее. Компания Dtplanet обеспечивает уверенную зону приема в офисных помещениях – как в отдельных кабинетах, так и в здании в целом. В каждом случае мы проводим анализ и выбираем оптимальное решение. Результат – внутри здания, включая помещения, удаленные от окон и расположенные в полуподвальных зонах, телефон работает стабильно. Связь есть в подсобках, на складах, в изолированных кабинетах для кассиров. Все сотрудники офиса доступны. Клиенты могут дозвониться или сделать звонок из коридора, ожидая своей очереди. Если вы владеете офисным или торговым центром и сдаете его в аренду, то сразу закажите оборудование всех помещений, это не только позволит получить скидку на установку оборудования, но и привлечет новых арендаторов. Качественная мобильная связь в «глухой» зонеПодвальные помещения, подземные парковки и другие зоны, где мобильной связи не просто нет, но и быть не может, мы тоже берем в работу. Чтобы в «мертвых» зонах появился сигнал сотовой связи, мы проводим его туда посредством кабеля.
Схема выделит так:
В итоге вы получаете собственную сеть, в которой уровень сигнала сотовой связи даже выше, чем на улице, так как радиосигнал усилен репитером. Такая услуга актуальна для кафе, магазинов, салонов красоты, развлекательных заведений, расположенных в подвальных и полуподвальных помещениях. Также наши клиенты – владельцы офисов находящихся в глубине зданий, куда не доходит мобильный сигнал. Быстрый и стабильный интернет для терминалов оплатыЕсли сотрудник офиса может найти место уверенного приема, чтобы сделать звонок или перезвонить, когда разговор прерывается, то терминалы для приема платежей и кассы должны в постоянном режиме находиться в сети. Мы решим проблему, организовав для каждой кассы или группы терминалов стабильное соединение. Проанализировав уровень мощности, мы выбираем один из вариантов:
Результат – стабильное интернет-соединение и бесперебойная работа терминала. Усиление мощности слабого сигнала в квартиреЧаще всего в квартирах, расположенных в густонаселенных районах, связь ухудшается, даже если раньше таких проблем не было. Не спешите покупать новый мобильный телефон, причина в другом.
Для усиления радиосигнала в квартире есть много доступных вариантов. Чаще всего достаточно небольшой оконной и балконной антенны, репитера и внутреннего передатчика. Не стоит беспокоиться о вреде такого оборудования. Скорее наоборот – оно предотвращает появление вредного излучения от радиотелефона, работящего в неуверенной зоне приема. Стабильная связь на дачеЕсли у вас есть загородный дом или дача в Московской области, позаботьтесь о том, чтобы там была стабильная связь. Представители компании приедут по любому адресу с тестирующим оборудованием и проанализируют возможности местности. Как правило, низкий уровень мощности за городом обусловлен отдаленностью точки приема от базовой станции. Проблема решается установкой внешней приемной антенны с нужной мощностью и усилителя. Чтобы телефон продолжал оставаться мобильным, помещения дома, а также зоны, в которых нужна связь, будут оборудованы внутренними антеннами, подключенными к внешней через усилитель. Помните, что попытки усиления сигнала сотовой связи самостоятельно могут еще больше усугубить ситуацию, а ошибочные действия нередко приводят помехам у соседей и административной ответственности. Обращайтесь в компанию Dtplanet, чтобы быстро, недорого и с гарантией получить качественную и безопасную мобильную связь в любом месте. Усиление сигнала посредством установки в доме или в производственных помещениях дополнительного оборудования позволяет нейтрализовать проблему плохой мобильной связи и даже ее отсутствия, если последнее наблюдается только внутри помещения. С чего начать улучшение связиПрежде всего, определитесь – усиление какого сигнала вам необходимо. Если вы собираетесь пользоваться исключительно сотовым телефоном, а мобильный интернет вам дома не нужен, так как подключена выделенная линия, то вполне будет достаточно оборудования, работающего на частоте 900/1800 MHz. Это стандарт GSM, в котором работают такие сети как Билайн, Мегафон и МТС. Если вы пользуетесь мобильным интернетом – используете USB-модем, роутер, поддерживающий работу с сим-картой, или планшет, для начала высините, есть ли в вашем районе сеть 3G и каково ее качество. Чтобы определить мощность сигнала, установите модем или планшет в принудительную работу в 3G и посмотрите, сколько делений покажет индикатор на дисплее. Если сеть UMTS работает, то имеет смысл задуматься об усиление сигнала 3G – сегодня его поддерживают практически все модели современных телефонов, но на всякий случай посмотрите инструкцию к своему аппарату. Какое оборудование необходимоЛюбое оборудования для усиления сигнала включает приемную антенну – она может быть уличной или для внутреннего размещения. Комнатные антенны допустимы только в том случае, если у окна отличная связь, а в глубине помещения ее нет. Такое может быть в домах из железобетона. Однако чаще всего необходима мощная уличная антенна. Важно, чтобы она была действительно предназначена для наружного размещения и не боялась осадков и других атмосферных явлений. Как правило, комплект для усиления сигнала дополняют репитером – это устройство принимает по кабелю сигнал от антенны, после чего увеличивает его и передает на транслирующую антенну, размещенную внутри помещения. В помещениях с большой площадью, а также в частных двухэтажных и трехэтажных домах может быть несколько антенн. Отдельное устройство также потребуется для обеспечения связью подземного гаража и полуподвального помещения. Обеспечить усиление сигнала при помощи простых устройств можно самостоятельно, у нас в продаже есть приборы, которые вы сможете установить своими руками. Однако в сложных ситуациях лучше не рисковать и доверить монтаж специалистам. В обоих случаях не обойтись без консультации профессионала, поэтому позвоните нам, чтобы узнать все подробности и уточнить стоимость работы.
8 Усилители сигнала сотового телефона своими руками Genius Устали сидеть в одном углу гостиной только для того, чтобы воспользоваться телефоном, потому что сотовая связь практически отсутствует? Любите походы, но не можете позволить себе оставаться на связи, любуясь водопадами и закатами? Если вы ответили утвердительно на любой из вопросов, то усилитель сигнала сотовой связи — это именно то, что вам нужно. Усилитель сигнала идентифицирует и усиливает ближайший сигнал, улучшая прием вашего телефона. Но большинство из них стоят от 400 долларов и выше, что делает создание собственного устройства хорошим способом сократить расходы. Вот восемь гениальных идей усилителя сигнала сотового телефона своими руками для вдохновения. Вам не нужен огромный бюджет или сложные детали, чтобы сделать усилитель сотового телефона. Просто возьмите любой медный провод, который у вас есть, магнитную GSM-антенну, а затем следуйте пошаговому руководству, показанному в видео выше, чтобы создать усилитель сигнала. Результат? Высокоэффективный усилитель для сигналов сотовых телефонов 2G, 3G, 4G и LTE, поэтому вам никогда не придется иметь дело с пропущенными вызовами, где бы вы ни находились. Нужен только усилитель сигнала 4G? Ну, сделать один — это не ракетостроение. И вам не понадобятся сложные предметы. Вы будете использовать легкодоступные предметы для проекта, такие как железная проволока, магнит, чтобы убедиться, что это действительно железная проволока, отвертка, весы для измерения и провод телевизионного кабеля. Начните с выпрямления провода, согните его под углом 45 градусов и следуйте пошаговым инструкциям на YouTube, приведенным выше. Знаете ли вы, что из железной вешалки можно сделать усилитель сигнала? Если нет, то теперь вы делаете. И процесс довольно простой. Просто выпрямите железную вешалку, снимите изоляцию с помощью лезвия бритвы, согните ее, чтобы получился ромб, а затем выполните процесс, как показано в руководстве на YouTube. И если это не убило достаточно вашего времени, ознакомьтесь с другими простыми самодельными проектами, над которыми вы можете поработать, чтобы избавиться от скуки на выходных. Если вам надоел плохой прием сотовой связи и вы умеете заниматься техническими проектами, этот усилитель сотовой связи на печатной плате идеально вам подойдет. Это займет немного больше времени, чем другие проекты в нашем списке, но как только вы закончите, у вас будет усилитель сигнала, способный усиливать сетевые сигналы 2G в 4G. Это, несомненно, стоит затраченных усилий, плюс учебник довольно прост и даже включает ссылки на более подробные руководства, так что вы можете легко создавать свои собственные. Вы можете узнать, как паять провода и электронику, чтобы упростить этот проект. У вас есть несколько сотовых телефонов, которым требуется усиление сигнала? Сделайте этот многофункциональный усилитель сигнала и избавьтесь от затрат на покупку дорогого многофункционального повторителя. Для этого проекта вам понадобятся медные катушки, транзистор, переменный конденсатор на 30 пф, пара резисторов на 200 кОм, 2,2 кОм и 100 Ом, конденсатор на 27 пф, кварцевый генератор на 20 МГц, светодиод для индикации работы и печатная плата. доска, чтобы собрать все вместе. Принадлежности не должны стоить вам дорого, к тому же они намного дешевле, чем коммерческие варианты. Лучшая часть? После того, как вы создадите медные катушки (намотав их на отвертку), все, что вам нужно сделать, это смонтировать все, и ваш многофункциональный усилитель сигнала будет готов к использованию. Железные вешалки для усилителей сигналов легко изготовить, но еще проще — усилители из алюминиевой фольги. Все, что вам нужно сделать, это обернуть кусок медного провода, отрезать 3,5-мм разъем RCA, примотать один конец к проводу в фольге и подключить конец с разъемом к телефону, чтобы усилить сигнал. Он прост в изготовлении и очень портативен, а значит, вы можете брать его с собой в походы. Самое главное, это очень эффективно, потому что алюминиевая фольга концентрирует сигналы на вашем телефоне, что, наоборот, увеличивает дальность сигнала и производительность. Помимо усиления сигнала, этот простой в изготовлении усилитель сигнала также защищает вас от хакеров, поскольку фольга концентрирует сигналы только в одном направлении: ваш телефон. 7. Самодельная телефонная антенна с медным кабелем Для этого проекта вам потребуется очистить полметра медного кабеля, чтобы удалить изоляцию, а затем использовать его для создания цепи, как показано на видео выше. Теперь у вас есть незаметный усилитель сигнала сотовой связи, который вы можете взять с собой куда угодно, и вам больше никогда не придется жаловаться на плохую сеть и сигнал Wi-Fi. Если вы все еще обдумываете свои варианты, это может означать, что бустер может пощекотать ваше воображение. И это также одно из самых простых в изготовлении. Просто снимите дно с последней банки из-под газировки, вырежьте корпус, как показано на видео, поместите внутрь кусок алюминиевой фольги, а затем поместите телефон, чтобы усилить сигнал. Опять же, это работает, потому что фольга направляет сигналы к вашему телефону, что повышает мощность сигналов Wi-Fi и сети. Помимо отсутствия мертвых зон, вот еще несколько преимуществ самостоятельного изготовления усилителя сигнала сотовой связи в домашних условиях: Сокращает расходыКоммерческие усилители сигнала отлично справляются с устранением мертвых зон, но стоят довольно дорого. Более длительное время работы от батареиНичто так не разряжает аккумулятор вашего телефона, как плохой прием сети. Когда сигнал плохой, ваш телефон пытается компенсировать это, усиливая принимаемый сигнал. Это только ускорит разрядку аккумулятора и повлияет на способность вашего телефона дольше удерживать заряд, так как вам придется часто перезаряжаться. Изготовление одного из простых усилителей сотового телефона своими руками, описанных выше, поможет вам устранить проблему. Как показано в большинстве проектов выше, усилитель сигнала сотового телефона — один из самых простых проектов, которые вы когда-либо брали. Вы можете выбрать простую и портативную антенну, например четырехминутную антенну усилителя телефонного сигнала выше, или, если вы любите сложные задачи, сделать ее с помощью печатной платы. 5 Genius Идеи самодельного усилителя сигнала сотового телефонаСамодельный усилитель сигнала сотового телефона может сделать вашу жизнь проще во многих отношениях. Давайте обсудим, зачем он вам может понадобиться. Люди, которые живут в передвижных домах/прицепах или в регионе, который находится слишком далеко от вышки сотовой связи, сталкиваются с проблемами с сигналом сотового телефона. Очень утомительно платить за ежемесячный тарифный план сотового телефона только для того, чтобы получать сброшенные звонки, задержанные сообщения и плохой интернет-сервис. Потеря сигнала во время движения в некоторых ситуациях кажется объяснимой. Но получать низкие сигналы в собственном доме невыносимо. Итак, что может быть решением такой надоедливой проблемы? Лучшим решением может стать самодельный усилитель сигнала сотовой связи. Другие варианты включают в себя руководство «Сделай сам» (DIY), которое поможет вам создать с нуля самодельный усилитель сигнала сотовой связи. Вы можете легко сделать такое оборудование, как усилитель Wi-Fi своими руками и антенный усилитель, если вы хорошо разбираетесь в технологиях или хотя бы понимаете основы. Наше руководство по усилителю сигнала сотового телефона своими руками поможет вам собрать дешевый самодельный усилитель сигнала сотового телефона из недорогих материалов. Давайте посмотрим, как усилить сигнал сотовой связи дома, собрав самодельный усилитель сигнала сотовой связи. Самодельный усилитель сигнала сотовой связи. Вот как сделать его своими руками. Изображение от pixabayКраткий обзор того, как сделать самодельный усилитель сигнала сотового телефона
Ниже приведены письменные инструкции самостоятельное руководство по созданию самодельного усилителя сигнала сотового телефона. Содержание Необходимые материалыПрежде чем приступить к сборке самодельного усилителя сигнала сотовой связи, вам потребуется несколько материалов, которые помогут вам собрать его должным образом. Вы можете легко приобрести перечисленные ниже товары в любом хозяйственном магазине по разумной цене.
|
