Простые УМЗЧ на TDA7379, TDA7375 » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)
Сегодня в нашей программе стереофонический аудио усилитель на TDA7297SA, обеспечивающий 10 + 10 Вт на выходе — это двойной мостовой УМЗЧ, который предназначен для использования в схемах, с однополярным 12 вольтовым питанием. Усилитель действительно на все случаи жизни: область применения начиная от портативной аудио техники (магнитофоны, DVD-плееры, саундбоксы, центры) — и заканчивая автомобильным звукоусиливающим комплексом, где питание будет подаваться не от сетевого БП, а от аккумулятора авто.
Стерео УНЧ на TDA7297SA
Хорошая новость для ленивых — паять особо ничего не придётся, так как основа усилителя специализированная микросхема TDA7297SA от STmicroelectronics, способная обеспечить честных (не китайских) 10 + 10 Вт качественного звука. Мостовая схематика усилителя позволяет преодолеть ограничения максимальной выходной мощности, которую получает обычный усилитель с питанием 12 вольт.
Это решение дает в четыре раза больше энергии в нагрузке.
М/с TDA7297 не требует множества внешних компонентов для работы, а система отложенного запуска позволяет избежать формирования щелчков от переходных процессов.
Два дополнительных контакта доступны для внешнего управления и отключения звука: это позволяет контролировать мощность усилителя микроконтроллером, например в случае, когда он используется в автомобильных аудиосистемах.
↑ Анализ даташитов и реальных измерений TDA7379
Сразу признаюсь, что я собрал и испытал два УНЧ только на TDA7379, но чип TDA7375 его близнец с минимальными отличиями той же ценой на Али, а главное — доступная на них справочная информация дополняет друг друга, поэтому надо изучить оба datasheet.
У данных микросхем заявлена бОльшая мощность, вот это в первую очередь я и стал проверять. Для краткости сокращенные и несколько округленные результаты для TDA7379. Микросхемы отключаются при питании ниже 7,5 В (в datasheet 8 В).
↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 8 Ом
↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом
В скобках мощность TDA7297 для сравнения.
Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.
Поскольку у моего лабораторного блока питания защита срабатывает при токе 2 А, бОльшие напряжения я не смог подать т. к. уже на 15 В ток достиг 2,1 А. Но я решил проверить на что максимально способна TDA7379 в запредельном режиме.
Запитал её от импульсного БП с выходным напряжением 24 В и заявленным током 5 А. Цель — получить максимальный синусоидальный сигнал до ограничения на нагрузке 4 Ом. В справочном листке отмечено, что 24 В — абсолютный максимум напряжения питания обязательно без сигнала, что я проигнорировал, предельный ток 4 А, и 5 А с частотой не более 10 Гц. И это проигнорировал, подавая непрерывный сигнал частотой 1000 Гц от Г3-102.
К моему удивлению, максимальная выходная мощность составила почти 50 Вт на канал! Повторил испытания несколько раз по нескольку минут.
«Компьютерный» радиатор нагревался на ощупь до 60 градусов, проволочные резисторы (2 шт. по 8,2 Ом на 25 Вт каждый) дымились, припой, которым были припаяны провода к резисторам, расплавился (я предусмотрительно паяю не встык, а так, как учили в институте).
Микросхемы и плата спокойно перенесли такое издевательство. Конечно, долго в таком режиме микросхема работать не сможет, особенно если будут включены оба канала сразу. Но есть два существенных момента. 1 — Запас по току и мощности явно есть, а он никогда не помешает. 2 — При музыкальном (реальном, а не синусоидальном) режиме, средняя тепловая мощность будет примерно в 6 раз ниже.
Пытка подачей в течение длительного времени максимального синусоидального, а тем более — прямоугольного сигнала, самая тяжелая для усилителя, при эксплуатации такого не бывает. Именно по этой причине мощность силового трансформатора обычно меньше общей заявленной выходной мощности усилителей. Да, «синус» такой трансформатор не вытянет, а «музыку» — легко т. к. музыкальный сигнал подобен шумовому сигналу, его амплитуда непрерывно меняется и пики очень недолги по времени, конденсаторы в блоке питания справляются с пиками. Этим пользуются производители техники, и мы этим воспользуемся.
Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным.
Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.
Конечно, один доллар будет стоить только микросхема, а понадобится её обвязка, блок питания, корпус и т. д. Тем не менее, неплохой вариант при умеренных требованиях к качеству звука. Думаю, основные проблемы — это блок питания и хороший теплоотвод.
Простой моно усилитель на 20 Вт (либо стерео на 10 Вт), собранный на микросхеме TDA2005 не требует наладки. Он только требует немного времени на сборку и монтирование в корпус при желании.
Технические характеристики усилителя на TDA2005 следующие:
- Напряжение питания (В) — 6-18
- Пиковое значение выходного тока (А) — 3
- Ток в режиме покоя (мА) — 75
- Диапазон воспроизводимых частот (Гц) — 40-20000
- Коэффициент нелинейных искажений (%) — 1
- Сопротивление нагрузки номинальное (Ом) — 3,2
- Сопротивление нагрузки минимальное (Ом) — 2
- Выходная мощность (Вт при напряжении питания 18 В) — 22
- Входная чувствительность (мВ) — 300
- Коэффициент усиления (Дб) — 50
В статье я предложу вам три варианта платы для моно усилителя и один вариант для стерео усилителя.
Либо заказать набор «купил — подключил» в интернете.
Данный усилитель превосходно себя зарекомендовал как простой, надёжный и непривередливый. Его чаще всего встраивают в самодельные домашние гитарные кабинеты (т.е. подходит для гитаристов), а так же в автомобильные магнитолы малой мощности (особенно в 90-х годах). Пусть фраза «малой мощности» вас не пугает — коэффициента усиления этой микросхемы хватит, чтобы напугать соседей. Просто 20 Вт для авто сейчас — это действительно ничто, по сравнению с киловаттными усилителями и динамиками, от которых при включении на полную мощность запросто могут лопнуть барабанные перепонки.
Начнём с платы, у которой самая удачная, на мой взгляд, разводка «земли».
Вот схема, плата, расстановка деталей на плате и параметры деталей усилителя на TDA2005:
Плата простого моно усилителя на TDA2005
Схема расстановки деталей на простом моно усилителе на TDA2005
Список деталей:
Именно вариант с этой платой я встраивал в свою переделку советской колонки S30 в гитарный комбоусилитель.
Плату зеркалить не нужно.
После сборки получилось вот так:
Только на фото очень маленький радиатор. Для усилителя на TDA2005 нужен побольше. Поэтому он был заменён на радиатор большего размера.
Теперь перейдём к остальным вариантам разводки печатной платы.
Второй вариант платы моно усилителя на TDA2005.
Как припаивать регулятор громкости и сигнальные провода:
Третий вариант платы моно усилителя на TDA2005.
Выбирайте любой вариант
Мне больше понравился самый первый.
Теперь к стерео усилителю на TDA2005.
Плата его чуть больше:
И схема немного другая:
Напомню, что стерео усилитель на TDA2005 развивает мощность вдвое меньшую, чем моно усилитель. Однако, всегда можно собрать две платы моно усилителя и получить стерео. Только питание нужно с тем же вольтажом, но силой тока около 5-6 А.
Осталось показать ещё один вариант схемы моно усилителя, рекомендуемый производителем:
↑ Печатная плата
Может быть на Али есть наборы с этими микросхемами или уже собранные платы, но мне интереснее самому сделать разводку плат.
В данном случае нетрудно сделать одностороннюю плату с широкими дорожками и достаточными зазорами между ними.
Предлагаю вам мою плату. Она сделана так, что можно поставить габаритный конденсатор довольно большой ёмкости. В одну плату я поставил 8200 мкФ на 16 В, в другую — 4700 мкФ на 35 В.
Схема двухканального усилителя на микросхемах TDA1554Q, TDA1555Q, TDA1558Q
Данная схема представлена для двухканального подключения. При этом стоит заметить, что так как независимые усилители (4 отдельных в микросхеме) работают в противофазе, то при подключении микросхемы, выходная мощность будет максимальной, то есть 22 Вт, в отличии если подключать каждый отдельный канал на землю. То есть при подключении динамиков 6-земля и 12-земля, мы получаем двухканальный усилитель с мощностью уже 11 Вт.
Рис. 2 Схема двухканального усилителя
↑ Pin 10: Diagnostic output
У данных микросхем есть дополнительная и интересная функция — выход на внешнюю индикацию при ограничении выходного сигнала.
Думаю, испытать такую полезную функцию, но об этом, возможно, напишу в другой раз.
Чем может быть полезен такой индикатор? Он позволит определить перегрузку и тогда станет ясным, от чего появляются искажения — от перегрузки усилителя, или от акустики, или от источника сигнала. При длительной перегрузке мощность надо уменьшить, дабы сберечь уши и пищалки.
Можно даже сделать АРУ, чтобы ликвидировать фатальную перегрузку в принципе. Кстати, этот выход срабатывает не только при перегрузке, но и в других аварийных случаях.
Характеристики микросхем серии TDA1554, 1555, 1558, с индексом Q
Fраб. …………………… 30-16000 Гц Fраб. (для tda 1558q)……… 20-15000 Гц Uпит. ………………………… 6-15В Kгарм.(не более)….. 0,1% Iпотр.(без подачи усиливающего сигнала)30мА Rн (не менее) …………………… 2 Ом Pвых. для нагрузки 2 Ома Pвых. (Rн=4Ом)………………… 4х11 Вт Pвых. (Rн=4Ом)………………… 2х22 Вт Pвых. (Rн=4Ом)……………1х22 и 2х11 Вт Uвх (чувствительность)…………… 500мВ Rвх ………………………….. 60 кОм Корпус микросхемы …….DBS 17 P
Рис.
1 Внешний вид микросхемы (ножки микросхемы расположены параллельно в два ряда. 1 ряд к себе со стороны когда смотришь на маркировку имеет не четную маркировку ножек слева направо. 2 ряд имеет четную маркировку слева направо, если смотреть на обозначение микросхемы)
Потребляемый ток микросхемы 3-4 А, это надо учитывать при выборе сечения питающего провода, он должен быть не менее 0,75 мм2. Микросхему необходимо установить на радиатор с развитой площадью порядка 500 кв. см. Все провода входного сигнала должны быть экранированы. Не допускайте прокладку проводов входного сигнала рядом с проводами питания. Правильно собранные схемы не требуют наладки.
↑ Выводы
В заключение сделаю вывод, что не всё китайское плохо и не всё голимые подделки. Даже если мне попались микросхемы неоригинальные (а лично я в этом уверен, но доказать не могу и не хочу), то работают они подобно настоящим.
Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника.
У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная!
При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379. При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
Я считаю, что эти микросхемы имеют свою нишу, в которой их использование полностью оправдано. Для окончательного закрытия темы автомобильных микросхем осталось описать семейство TDA7560.
Сборка предельно простого усилителя звука на микросхеме TDA7377
Приветствую, Самоделкины!
Дочитав данную статью до конца, вы узнаете, как своими руками собрать предельно простой стерео усилитель звука на довольно популярной микросхеме TDA7377.
Данная самоделка была разработана автором YouTube канала «Radiо-Lab».
При этом одним из главных условий было то, чтобы этот усилитель смог повторить совершенно любой радиолюбитель, даже начинающий. И микросхема TDA7377 является довольно-таки неплохим вариантом для реализации такой задумки.
Схема будущего усилителя была позаимствована автором с просторов всемирной паутины, и она в точности такая же, как рекомендует и производитель в своей документации.
Ниже представлены
основные характеристики
будущего усилителя звука.
Специально для данного проекта автор нарисовал печатную плату будущего усилителя. Скачать архив с Gerber и LAY файлами можно по ЭТОЙ ССЫЛКЕ.
Чтобы придать проекту более эстетичный вид, автором было принято решение заказать платы на китайском заводе, который предоставляет такую возможность всем желающим. На заводской плате усилитель будет смотреться красиво и более выигрышно.
По прошествии некоторого времени на почту пришла вот такая коробка с платами внутри.
Вот так выглядят полученные платы, сказать нечего, платы заводские, все качественно, красиво и на высшем уровне.
При заказе плат, в целях экономии, автор нарисовал несколько плат на одной пластине и теперь платы предстоит разделить. Для этой цели можно воспользоваться вот таким мини станком для резки плат.
Таким приспособлением весьма удобно резать печатные платы. Вот так выглядит отрезанная печатная плата будущего усилителя звука на микросхеме TDA7377.
Номиналы всех необходимых деталей имеются на плате, так же есть дорожки без маски, чтобы их можно было по необходимости дополнительно усилить припоем.
Для повторения данного проекта понадобятся:
печатная плата, микросхема TDA7377, резисторы (номиналы указаны непосредственно на печатной плате), конденсаторы (номиналы которых также указаны на печатной плате), винтовые клеммники.
Все компоненты для повторения данного проекта можно без труда приобрести на радиорынке. Радиодеталей не много. Все номиналы деталей и места их установки есть на картинке и так же все номиналы деталей и что и куда паять есть на плате.
Ну а теперь можно начинать сборку усилителя. По сборке всё очень просто, тут главное не спешить. Начнем сначала с установки постоянных резисторов, их тут всего парочка. Номинал конкретного элемента автор узнает при помощи тестера радиодеталей. Номинал данного резистора по замеру получился 10кОм.
Ищем его место на печатной плате и устанавливаем его вертикально на свое место, вот как-то так:
Далее точно также устанавливаем следующий резистор. Постоянные резисторы установили. На плате имеется одна перемычка, которую можно изготовить, например, из ножки конденсатора.
Затем приступаем к установке неполярных конденсаторов, их у нас 3 штуки.
Здесь все предельно просто, исходя из номинала необходимо установить их на свои места.
Затем наступает очередь установки электролитических полярных конденсаторов. Их необходимо устанавливать обязательно соблюдая полярность. Номинал конденсатора найдете на корпусе. Более длинная ножка в новых конденсаторах — это плюс (+), а соответствующая метка минуса (-) имеется на корпусе конденсатора.
Так же метки плюсов нанесены на печатную плату.
Когда все конденсаторы установлены, приступаем к запайке светодиода.
Помним, что светодиод имеет полярность и его необходимо устанавливать в соответствии с маркировкой на печатной плате. Более длинная ножка светодиода — это плюс (+), а метка минуса обозначена в виде скоса на юбке светодиода. Рисунок корпуса светодиода для правильной его установки есть на печатной плате.
Следующим шагом необходимо установить винтовые клеммники. Автор специально решил применить в данном проекте разные по цвету клеммники, чтобы было более понятно.
И теперь осталось установить и запаять на место микросхему TDA7377.
На плате имеются силовые дорожки без маски, чтобы их можно было дополнительно усилить припоем, что собственно сейчас и сделаем.
Также на всякий случай было решено установить защиту от переполюсовки по питанию в виде защитного диода 1N4007, и в случае переполюсовки будет короткое замыкание по линии питания.
Ну и на заключительном этапе необходимо навести красоту и удалить с печатной платы остатки флюса.
Все. Усилитель звука на микросхеме TDA7377 полностью собран. В результате проделанной работу у нас получился весьма компактный и достаточно простой стереоусилитель звука.
Схема подключения собранного усилителя представлена ниже:
Клеммники автор так же подписал, спереди входы и питание, а по бокам выходы. Данный усилитель АВ класса, и он греется в процессе работы. Для охлаждения микросхемы необходим радиатор.
Усилитель можно питать от подходящего по напряжению и мощности блока питания от сети 220В, но в качестве тестового питания послужит литий-ионный аккумулятор на 12В состоящий из трех элементов формфактора 18650.
Так же для теста понадобятся колонки (автор использует «Радиотехника S-30B»). Для подачи звукового сигнала на усилитель понадобится экранированный провод со штекером 3,5мм.
На плате усилителя левый и правый каналы по бокам и общий провод он же земля — в средине. Вот таким вот образом подключаем провода от колонок на выходы усилителя.
Вот и всё подключение.
Осталось запитать усилитель и подключить источник звука к собранному усилителю, например, смартфон. При подключении питания не забываем соблюдать полярность.
Светодиодный индикатор сигнализирует о том, что усилитель запитан и готов к работе. Теперь можно подключить телефон и проверить собранный усилитель звука на работоспособность. Более подробно о процессе сборке и о тестировании данного усилителя смотрите
в оригинальном видеоролике автора:
Собранный усилитель заработал сразу, посторонний шум в колонках полностью отсутствует. Уровень громкости регулируется на источнике звука, в данном случае на телефоне. Собранный своими руками усилитель звука на микросхеме TDA7377 работает отлично, громкости хватает с запасом (субъективно, по мнению автора).
На этом можно было бы закончить, но автор решил немного модернизировать получившееся устройство и подключить к этому усилителю врезной модуль Bluetooth.
Подключается данный врезного Bluetooth модуль предельно просто.
Сигнальные провода с выхода необходимо подключить на вход усилителя, а провода питания модуля подключим параллельно на клеммы питания усилителя.
Пробуем подать питание от аккумулятора. При включении слышен хлопок, его издает именно врезной модуль, а не усилитель.
При выборе режима Bluetooth в колонках появляется характерный цифровой шум (помехи).
Но выход есть и не один. Чтобы избавиться от шума необходимо запитать врезной модуль от отдельного источника, что гальванически отделит питание и шума не будет. А чтобы запитать всё от одного источника питания и избавится от постороннего шума работы Bluetooth, можно использовать плату гальванической развязки по питанию, которая разрывает земляную петлю и заставляет минус питания идти только по дорожкам питания и не бродить по все плате и звуковой земле, создавая тем самым помехи. Объяснение конечно довольно грубое, но, думаю, более понятное.
Плата гальванической развязки включается в разрыв по питанию беспроводного модуля и модуль нужно перевести на питание 5В установкой перемычки с входа на выход стабилизатора 78М05.
Все подключено. При подаче питания посторонний шум полностью пропал. Режим Bluetooth работает нормально, радио тоже без проблем. Уровень громкости регулируется на врезном Bluetooth модуле
Вот такая простая сборка получилась, осталось упаковать это все в корпус, добавить разъёмы и по сути будет уже готовый мини усилитель с Bluetooth, USB, радио и линейным входом. Благодарю за внимание. До новых встреч!
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Усилитель на TDA7297 (12+12 Ватт)
Главная»Схемы»Усилители»На микросхемах
Просмотров8.4К
Опубликовано
Очередной двухканальный УНЧ, собранный на распространенной интегральной микросхеме. Низкое питающее напряжение (от +6,5 Вольт) дает возможность применения TDA7297 в портативной радиоаппаратуре и телевизорах.
В ней присутствует набор защит от перегрева, перегрузки и короткого замыкания. Также реализованы функции сна и приглушения.
Конструктивно микросхема выполнена в корпусе Multiwatt 15. Имеет металлизированный фланец для крепления теплоотвода. Расположение и обозначение выводов представлено ниже.
Основные характеристики TDA7297
Напряжение питания ………. от 6.5 до 18В
Сопротивление нагрузки ………. 8Ом
Пиковый выходной ток ………. 2А
Выходная мощность (Vcc=16.5В, THD=10%, R=8 Ом) ………. 15 Ватт (на 1 канал)
Частотный диапазон ………. от 20 до 20000 Гц.
Слушать звуковой сигнал, имеющий 10% нелинейных искажений невозможно. Слова и музыка тяжело различимы. Если судить объективно, исходя из графика разработчика, выходная мощность (при THD =1%, R =8 Ом, Vcc =16,5В) составляет 12Вт на каждый канал.
Более слабый аналог описывается в статье «Двухканальный усилитель на TDA7266 7Вт+7Вт».
Другие интересующие характеристики можно найти в datasheet.
Схема усилителя на TDA7297
Конструктивное исполнение.
Конструкция собрана на односторонней печатной плате размером 60×50мм.
Конденсаторы C2, C3, C5 – керамические (можно пленочные). Резисторы R1, R2 мощностью 0.25Вт.
Электролитические конденсаторы C1, C4 можно применить на 16В, если напряжение усилителя не превышает 12В.
Для удобства крепления монтажных проводов на плату устанавливаются зажимные клеммы.
Для отвода тепла используется алюминиевый радиатор, имеющий площадь охлаждающей поверхности не менее 200мм2. В случае установки усилителя в металлический корпус, необходимо установить диэлектрическую прокладку и втулку.
После сборки обязательно нужно смыть остатки флюса с платы (ацетоном или изопропиловым спиртом), иначе на выходе могут появиться нежелательные искажения.
Режимы ST-BY и MUTE.
Данная схема имеет автономный выход из режима сна и молчания (при подаче питания усилителя). За эту функцию отвечает делитель напряжения (R1, R2), разделяющий Vcc вдвое. Этого напряжения (+6…9В) на выводах 6 и 7 достаточно для включения активного режима и отключения функции приглушения.
Печатная плата усилителя TDA7297 (12+12 Ватт) СКАЧАТЬ
Datasheet на TDA7297 СКАЧАТЬ
Поделиться
TDA7379 Стереоусилитель звука X2, 38 Вт
- Описание товара
- ИНФОРМАЦИЯ О ТОВАРЕ
- информация о доставке
- Перевозка и доставка
Описание продукта
TDA7379 Стереофонический аудиоусилитель X2 мощностью 38 Вт
TDA7379 — это новый усилитель аудиопроцессора класса AB, способный работать либо в конфигурации DUAL BRIDGE, либо в конфигурации QUAD SINGLE ENDED. Эксклюзивная полностью комплементарная структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют высочайшую мощность при минимальном количестве компонентов.
Встроенный детектор клипа упрощает операцию компрессии усиления. Диагностика неисправностей позволяет выявить ошибки при сборке комплекта и подключении оборудования
Характеристики/характеристики:
-
ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ
2 x 38 Вт/4 Ом при 18 В, 1 кГц, 10 %
4 x 11 Вт/4 Ом при 18 В, 1 кГц, 10 %
2 x 20 Вт/8 Ом при 18 В; 1 кГц, 10%
4 x 13 Вт/2 Ом при 15 В, 1 кГц, 10 %
2 x 34 Вт/8 Ом при 22 В, 1 кГц, 10 %
-
МИНИМАЛЬНОЕ КОЛИЧЕСТВО ВНЕШНИХ КОМПОНЕНТОВ:
– БЕЗ НАГРУЗОЧНЫХ КОНДЕНСАТОРОВ
– БЕЗ КАМЕР БУШЕРО
– ВНУТРЕННЕ ФИКСИРОВАННОЕ УСИЛЕНИЕ (26 дБ BTL)
-
ФУНКЦИЯ ОЖИДАНИЯ (СОВМЕСТИМОСТЬ С CMOS)
-
НЕТ СЛЫШНОГО Хлопка ВО ВРЕМЯ ОПЕРАЦИЙ ОЖИДАНИЯ
-
ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ
– ДАТЧИК ЗАЖИМА
— ЗАМЫКАНИЕ НА ЗЕМЛЮ
— ОТ ПРОТИВ КОРОТКОГО
— МЯГКОЕ КОРОТКОЕ ЗАМЫКАНИЕ ПРИ ВКЛЮЧЕНИИ
– ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ БЛИЗОСТИ
-
Защита:
ВЫХОД AC/DC КОРОТКОЕ ЗАМЫКАНИЕ
— К ЗЕМЛЕ
– ТО ВС
— ПОПЕРЕЧНО НАГРУЗКА
-
МЯГКОЕ КОРОТКОЕ ЗАМЫКАНИЕ ПРИ ВКЛЮЧЕНИИ
-
ЗАВЫШЕНИЕ ТЕМПЕРАТУРЫ ЧИПСА С МЯГКИМ ТЕРМИЧЕСКИМ ОГРАНИЧИТЕЛЕМ
-
СЛУЧАЙНЫЙ ОТКРЫТЫЙ ЗАЗЕМЛЕНИЕ
-
ПЕРЕВЕРНУТЫЙ АККУМУЛЯТОР
Спецификация: TDA7379 Стереоусилитель звука X2 мощностью 38 Вт
ИНФОРМАЦИЯ О ПРОДУКТЕ
Сведения о доставке
Доставка и доставка
как Delhivery, DTDC, BlueDart, XpressBees, Ecom Express и т.
д. в соответствии с отзывами для курьера-партнера на месте клиента. Некоторые внутренние районы Индии, которые не покрываются этими курьерскими службами, покрываются нами через India-Post. Мы ежедневно прилагаем все усилия, чтобы отправить заказ в тот же день, когда он был заказан, или в течение следующих 24 часов с момента размещения заказа. Большинство заказов, размещенных до 13:00, отправляются и отправляются в тот же день. Заказы размещаются почтой, которая запланирована на отгрузку на следующий день. Такие же усилия прилагаются в течение всей недели, включая будни, а иногда и выходные и праздничные дни. Мы обеспечиваем местный самовывоз (самовывоз для местных клиентов) в будние дни и частично в выходные дни.
Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.
Двухмостовой стереоусилитель TDA7379.
Мриганка Техническая 25 июля 2021 г.
Компоненты 1. 1×TDA7379.
2. Резистор 1×10 кОм 1/4 Вт.
3. Конденсатор 3×47 мкФ 25В.
4. Конденсатор 1×4700 мкФ 25В.
5. Конденсатор 2×0,1 мкФ (104) 50В.
6. Конденсатор 2×0,47 мкФ (474) 50В.
7. Основание разъема 1×2 штырька 2,54 мм.
8. Основание разъема 1×3 штырька 2,54 мм.
9. 1x100K двухканальный потенциометр.
10. Регулятор 1×7805+В.
11. 3×2-контактная винтовая клемма.
12. 1×мостовой выпрямитель GBU808/GBU1508.
Лицензия:- © Техническая Мриганка. Вы не можете использовать этот макет печатной платы и файл Gerber в коммерческих целях. Вы можете использовать этот макет печатной платы и файл Gerber только для образовательных проектов и проектов DIY.
Файл Gerber: — https://bit.ly/3iOnQNy
Схема печатной платы: — https://bit.ly/3hZZd1o

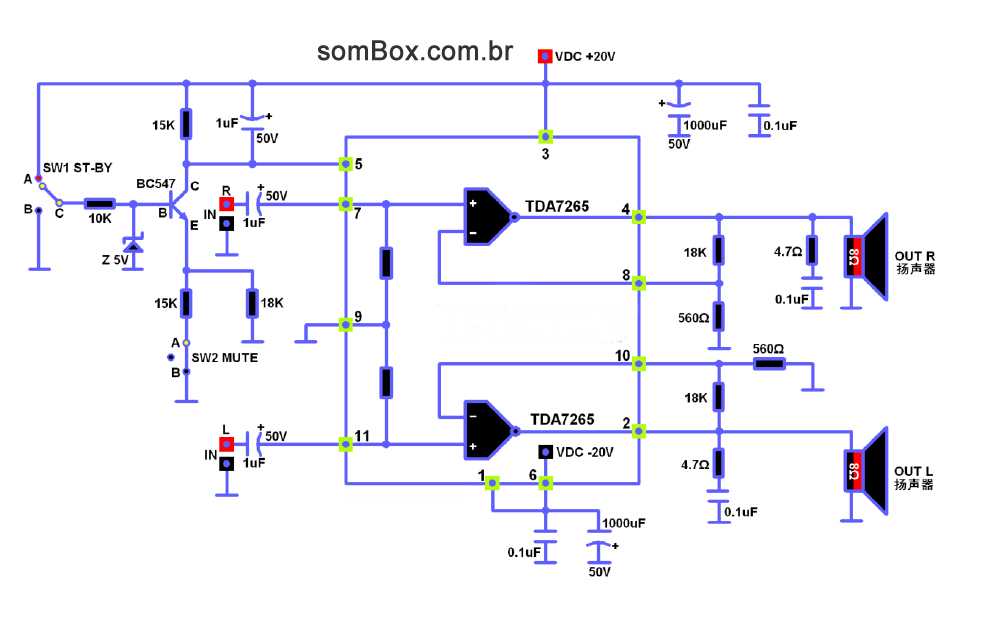

Schematic
How I Make This Amplifier
Hello guys, in this post I make dual bridge stereo amplifier, which can deliver up to Выходная мощность 38 Вт на канал на 4 Ом .
Для этого усилителя я использую микросхему TDA7379, но вы можете использовать микросхему TDA7377 вместо Tda7379.IC. Но если вы используете микросхему TDA7377 , вы получите 35 Вт на канал при 4 Ом . Эта микросхема в основном используется для высококачественных телевизионных и Hi-Fi усилителей. Это усилитель класса AB со встроенной защитой от короткого замыкания на выходе, которая идеально подходит для домашнего использования.
Печатная плата Из PCBWay
Для проектирования печатной платы я использовал онлайн-программу EasyEda. Затем я экспортирую файл Gerber (который вы можете скачать). Затем я иду на сайт www.pcbway.com для изготовления своей печатной платы. PCBWay — крупнейший производитель печатных плат в Китае. Они предлагают стандартную печатную плату, расширенную печатную плату, жесткую гибкую печатную плату, SMD-трафарет и услуги по сборке печатных плат.
Вам просто нужно загрузить файл Gerber и выбрать количество, цвет, шелкографию, толщину и т. д. Затем выберите свою страну и способ доставки, а затем оплатить. PCBWay доставит вашу печатную плату в течение 7-10 дней.
Через 7 дней я получил свою плату. Вы можете видеть качество печатной платы, это потрясающе. Я заказал печатную плату зеленого цвета. Но вы можете выбрать цвет печатной платы. PCBWay предлагает всего 9 цветов паяльной маски: зеленую, синюю, красную, фиолетовую, черную, белую, желтую, матовую черную и матовую зеленую. На PCBWay вы можете получить двухслойную печатную плату размером 100×100 мм всего за 5 долларов. Максимальный размер печатной платы, которую вы можете получить, составляет 500×1100 мм. И максимальный слой до 14 слоев.
