Усилитель на тда 2030 своими руками: Усилитель на TDA2030

Микросхема для самодельного домашнего аудиокомплекса

   Здесь мы рассмотрим наиболее дешевые и качественные способы реализации усилителей мощности для самодельных домашних аудиокомплексов. Хороший звуковой комплекс стоит 100$, но сегодня кроме китайский колонок вряд ли найдете что-то другое, поэтому иногда хочется своими руками с нуля собрать для себя качественный усилительный комплекс и насладится звучанием рукотворной схемы. В таких случаях на помощь приходят специализированные микросхемы усилителей НЧ, но это только в тех случаях, когда нужен недорогой, но достаточно качественный усилитель.


   Очень часто используют специализированные микросхемы серии LM или TDA. Конечно, большой популярностью пользуются микросхемы серии TDA, со своими легендарными микросхемами TDA2030, TDA2050, TDA2051 и конечно TDA7293/94.

Последние микросхемы стали любимым усилителем сабостроителей.


   Недорогая и достаточно качественная микросхема серии TDA7294 активно применяется для самодельных сабвуферов, обладает неплохой выходной мощностью и стоит всего 3-4$. Но у конкурентов есть аналогичная микросхема LM3886. Испытания показывают, что усилители почти одинаковые, но TDA7294 имеет пониженную цену, а если разница только цена, значит, микросхема TDA7294 все-таки опережает.

   Для маломощных динамических головок очень выгодно использовать микросхемы TDA2030. Невысокая цена этих микросхем (0,5$) позволяет их использовать во всех дешевых аудиосистемах 2.1, 3.1 и 5.1. Построить Hi-Fi аудиокомплекс на этих микросхемах не проблема. Качество звука на высоком уровне, класс АВ, двухполярное питание, а максимальная выходная мощность доходит до 18-22 ватт.

TDA2050 умощненный аналог с мощностью 32 ватта.

   Имеет те же характеристики, разница только в высокой мощности и питании. На таких микросхемах можно построить усилители для серьезных комплексов. LM1875 — аналог TDA2030, TDA2050, TDA2051. У всех микросхем одинаковая схема подключения, но LM1875 значительно дороже, если учесть, что ее выходная мощность ограничена 24 ваттами.

   Микросхема стоит от 2 до 4-х долларов США, она может конкурировать с TDA2030, цена которой не превышает 0,5-1$. Но следует учесть то, что микросхема LM1875 однозначно лучше по всем показателям, поэтому их используют в более дорогих акустических системах в качестве усилителя мощности аудиокомплекса.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDA2030A. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Купить такой набор можно по ссылкам ниже:

  • Набора усилителя TDA2030a
  • Микросхемы TDA2030a
  • ESR тестер радиодеталей
  • Разъемы 2.5 мм
  • Блок питания 19В 3,5А

Описание комплекта

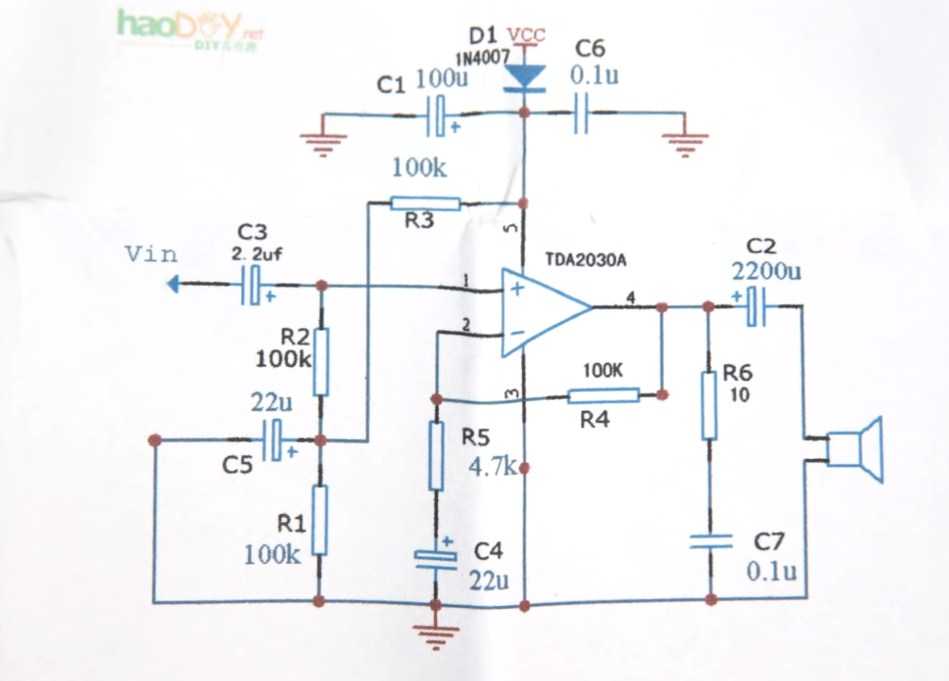

В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель. Все предельно понятно и компактно, сложности возникнуть не должно.

Для стерео усилителя нужно собрать два таких набора. Основой усилителя является многим известная микросхема TDA2030A, которая обладает выходной мощностью 18 Ватт.

Печатная плата имеет небольшие размеры, выполнена качественно, все номиналы деталей указаны на плате. Подключить этот усилитель можно от однополярного источника питания или аккумуляторной батареи. Кстати схема немного отличается от схемы их даташита, в ней нет диодов, но я думаю, что на работоспособность это не повлияет!

Сборка усилителя

Так как резисторы имеют цветовую маркировку, советую проверить их номиналы мультиметром или специальным тестером, ссылку на который вы можете найти в начале статью. Затем по очереди, припаиваем резисторы на свои места..

Далее припаиваем неполярные конденсаторы, которых в комплекте всего 2, просто помещаем их на своё место в любом положении.

Далее устанавливаем электролитические конденсаторы на свои места. В отличии от неполярных, эти нужно устанавливать соблюдая полярность! Если на корпусе конденсатора нет опознавательных знаков, то определить его полярность можно очень легко, обычно короткая ножка это минус, а длинная плюс, так же не забывайте смотреть на номинал при установки.

Для защиты от переполюсовки по питанию предусмотрен диод, который то же имеется в наборе. На корпусе диода имеется метка и такая же есть на плате, согласно им, устанавливаем и припаиваем диод на своё место!

Для подключения питания, входа и выхода, в наборе предусмотрены специальные штыревые разъёмы с шагом 2.5 мм. С помощью лезвия или ножниц, разделяем их по парам и припаиваем на свои места на плате.

Ну и наконец, осталось только припаять на своё место микросхему TDA2030A. Обязательно после пайки, протирайте дорожки от канифоли, сделать эти можно специальными растворами или простым растворителем.

В процессе работы усилителя, микросхема будет греться, поэтому необходимо установить на неё теплоотвод, в виде небольшого радиатора. В комплекте с усилителем имеется специальная теплоотводящая прокладка, её нужно поставить между радиатором и микросхемой!

Сборка усилителя завершена и теперь можно его испытывать, по инструкции, питается он от напряжения 9-24 Вольта, сопротивление акустики от 4 Ом до 8 Ом, мощность усилителя указана до 14 Ватт.

Для удобства подключения питания, входа и выхода, можно купить специальные разъёмы, ссылка на которые имеется в начале статьи.

Вход усилителя можно выполнить следующим образом, взять провод для передачи звукового сигнала от телефона, на усилитель, отрезать один край и припаять провода к разъёму, как на фото ниже.

Для питания усилителя можно использовать любой подходящий источник постоянного тока, например идеально подойдет блок питания от ноутбука. Обязательно соблюдайте полярность при подключении питания к усилителю!!!

На этом все, ниже вы найдете видео, где показана работа усилителя!

Видео работы усилителя

Ссылки на товары из статьи

  • Набора усилителя TDA2030a
  • Микросхемы TDA2030a
  • ESR тестер радиодеталей
  • Разъемы 2.5 мм
  • Блок питания 19В 3,5А





Автор публикации

Как сделать усилитель звука 12 В на TDA2030

Введение

Как мы все знаем, микрофон и динамик необходимы для публичных выступлений и театральных постановок. На некоторых мероприятиях мы используем микрофоны для усиления человеческих голосов, а на других динамики просто воспроизводят музыку с любого музыкального проигрывателя или мобильного телефона. Мы включаем усилители в системы для усиления аудиосигналов с любого устройства. Усилители, другими словами, усиливают маломощные электрические аудиосигналы на выходе. Итак, в этом уроке мы узнаем, как сделать аудиоусилитель 12 В на TDA2030.

Микросхема TDA2030 — лучший выбор для разработки схемы усилителя. Потому что это недорогая, простая в использовании микросхема, подходящая для начинающих в электронике. Для построения этой схемы используются различные электронные компоненты. Эта схема позволяет четко слушать звук, увеличивая громкость.

JLCPCB — передовая компания по производству и производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо получали (качество, цена, сервис и время).

2$ Прототип печатной платы

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы усилителя звука

Серийный номер Компонент Значение Кол-во
1) IC TDA2030 1
2) Динамик 1
3) Аудиоразъем постоянного тока 1
4) Диод 1N4007 2
5) Конденсатор 0,1 мкФ, 2,2 мкФ, 22 мкФ, 100 мкФ, 220 мкФ 2, 2, 1, 1, 1
6) Резистор 10 Ом, 4,7 кОм, 100 кОм 1, 1, 4
7) Батарея постоянного тока 12В 1

Распиновка TDA2030

Для подробное описание цоколевки, габаритных размеров и характеристик скачать техпаспорт на TDA2030

Схема аудиоусилителя

Описание работы

Функционирование этого аудиоусилителя 12 В с использованием TDA2030 на самом деле довольно просто. Во-первых, мы обеспечим источник питания 12 В постоянного тока. Когда используется устройство аудиоввода, такое как смартфон или микрофон, оно затем отправляет аудиовход через конденсатор связи 2,2 мкФ. Конденсатор связи эффективно блокирует постоянную составляющую входного сигнала, позволяя проходить только переменному току.

Имеется резистор обратной связи R4, который подключен между контактами 2 и 4 для получения коэффициента усиления. Эта схема не будет работать должным образом, если этот резистор установлен неправильно. R1 и C2 соединены последовательно. Контакт 3 микросхемы заземлен, а контакт 2 используется для подавления помех в аудиопотоке.

Выход поступает с четвертого контакта микросхемы. Затем он отправлял усиленный выходной сигнал усилителя на звуковой преобразователь, например громкоговоритель.

Применение и использование

  • Когда нам требуется усиление высокой мощности.
  • Используется в динамиках для создания каскадного эффекта.
  • Гарнитуры, микрофоны, динамики и другое электрическое звуковое оборудование
  • С помощью этой схемы можно настроить системы домашнего кинотеатра.
  • Для записи.

Похожие сообщения:

Как сделать схему усилителя звука на микросхеме TDA2030

Хотите узнать, как сделать схему аудиоусилителя? Аудиоусилители являются неотъемлемой частью современной электроники. По сути, он повышает мощность аудиосигнала за счет увеличения амплитуды слабого звукового сигнала до полезного уровня, при этом сохраняя параметры меньшего сигнала. Они являются одной из наиболее распространенных схем, когда речь идет об электронике, и выполняют широкий спектр функций. Итак, в этом проекте мы поймем, как сделать схему усилителя звука с использованием микросхемы усилителя TDA2030.

Сердцем этой схемы является микросхема TDA2030. TDA2030 представляет собой монолитную микросхему усилителя звука класса Hi-Fi. Как правило, он обеспечивает выходную мощность 14 Вт. TDA2030 обеспечивает высокий выходной ток и очень низкие гармонические и перекрестные искажения. Кроме того, устройство включает в себя систему защиты от короткого замыкания. Он также имеет защиту от электростатического разряда и защиту от тепловой перегрузки.

PCBWay обязуется удовлетворять потребности своих клиентов из разных отраслей в отношении качества, доставки, экономической эффективности и любых других требований. Как один из самых опытных производителей печатных плат в Китае. Они гордятся тем, что являются вашими лучшими деловыми партнерами, а также хорошими друзьями во всех аспектах ваших потребностей в печатных платах.

5$ Прототип печатной платы

https://www.youtube.com/watch?v=_mjXSpcjDwQ&feature=youtu.be

Аппаратный компонент

Следующие компоненты необходимы для изготовления схемы аудиоусилителя

9 0027 Компонент 9002 6 9 0035
S. Значение Кол-во
1) Аудио усилитель IC TDA2030 1
2) Радиатор 1
3) Громкоговоритель 1 Вт 1
4) 9 0040 Аудиоразъем пост. 1N4007 2
6) Конденсатор 100 мкФ, 47 мкФ 3
7) Резистор 1K 1
8) Паяльник 45 Вт – 65 Вт 1
9) Проволока для припоя с флюсом 1
10) Разъем питания постоянного тока 12 В 1
11) Аккумулятор постоянного тока 12 В 1
12) Зажим аккумулятора 1
13) Соединительные провода По мере необходимости

TDA2030 Цоколёвка

Подробное описание цоколевки, размерных характеристик и технических характеристик загрузите техпаспорт на TDA2030

Схема усилителя звука

Полезные шаги

1) Припаяйте микросхему TDA2030 к плате доска.

2) Соедините радиатор с микросхемой.

3) Припаяйте резисторы 1K к плате Veroboard.

4) После этого припаяйте два диода 1N4007 на плате.

5) Припаяйте конденсаторы 100 мкФ и 47 мкФ на печатной плате.

6) Припаяйте разъем питания постоянного тока на печатной плате.

7) После этого припаяйте 3,5-мм аудиоразъем постоянного тока на печатной плате.

8) Припаяйте контакты +ve и -ve динамика мощностью 1 Вт к печатной плате.

9) Включите питание и проверьте цепь.

Объяснение работы

Работа этой схемы на самом деле довольно проста. Аудиовход берется с устройства, такого как смартфон или микрофон. Затем аудиовход проходит через разделительный конденсатор емкостью 47 мкФ. Используя разделительный конденсатор, мы фактически блокируем постоянную составляющую входного сигнала, позволяя проходить только переменному току. Затем выход конденсатора поступает на неинвертирующий вход микросхемы.

Усиленный выходной сигнал усилителя затем подается на аудиопреобразователь, например громкоговоритель.
