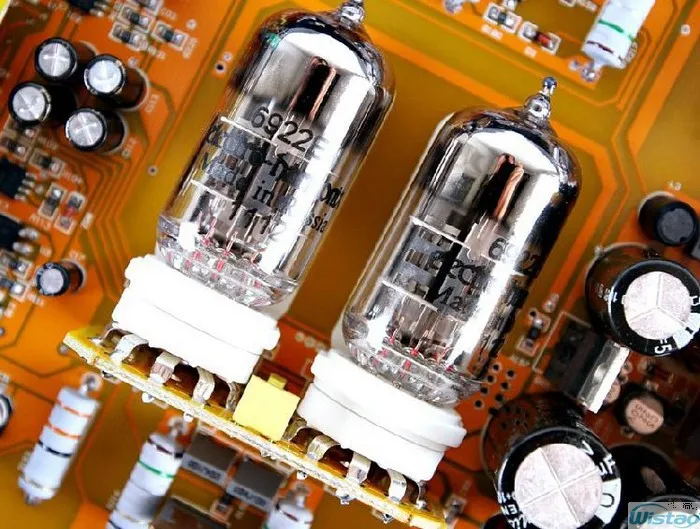

Что представляют собой ламповые усилители и как они работают

Ламповые усилители — это аудиоустройства, использующие электронные лампы для усиления звукового сигнала. В отличие от транзисторных усилителей, они обладают особым «теплым» звучанием, которое многие аудиофилы считают более естественным и приятным.

Принцип работы лампового усилителя основан на управлении потоком электронов в вакуумной лампе. Входной сигнал подается на управляющую сетку лампы, которая регулирует поток электронов между катодом и анодом. Усиленный сигнал снимается с анода и подается на выходной трансформатор.

Основные компоненты лампового усилителя:

• Электронные лампы (триоды, пентоды и др.)
• Входной трансформатор
• Выходной трансформатор
• Блок питания с высоковольтным трансформатором
• Фильтрующие конденсаторы
• Резисторы и другие пассивные компоненты

Преимущества ламповых усилителей перед транзисторными

Ламповые усилители имеют ряд достоинств, за которые их ценят аудиофилы:

1. Особый «ламповый» звук с мягким, теплым тембром
2. Хорошая передача динамики и микродинамики
3. Естественное звучание без резкости на высоких частотах
4. Широкая звуковая сцена с четкой локализацией инструментов
5. Высокая перегрузочная способность без жесткого клиппинга

При этом у ламповых усилителей есть и недостатки — большие габариты и вес, высокое энергопотребление, необходимость периодической замены ламп. Но для многих меломанов уникальное звучание перевешивает эти минусы.

Популярные схемы ламповых усилителей

Существует несколько распространенных схем построения ламповых усилителей:

Single-ended (SE) — однотактная схема

В однотактной схеме используется одна выходная лампа на канал. Такие усилители отличаются простотой конструкции и чистым звучанием, но имеют небольшую выходную мощность.

Push-pull (PP) — двухтактная схема

Двухтактная схема использует пару выходных ламп, работающих в противофазе. Это позволяет получить большую выходную мощность при меньших искажениях.

Ultralinear (UL) — ультралинейная схема

Ультралинейная схема является разновидностью двухтактной с особым включением экранных сеток выходных ламп. Она сочетает достоинства триодного и пентодного включения.

Наиболее популярные модели ламповых усилителей

На рынке представлено множество моделей ламповых усилителей от разных производителей. Рассмотрим несколько популярных вариантов:

Audio Research Reference 160S

Флагманский стереоусилитель мощностью 140 Вт на канал. Использует по 4 лампы KT150 на канал в двухтактном включении. Отличается детальным и динамичным звучанием.

McIntosh MC275 VI

Классический ламповый усилитель мощностью 75 Вт на канал. Использует лампы KT88 в двухтактном включении. Обладает фирменным «макинтошевским» звуком с отличной детальностью и динамикой.

Jadis JA200

Мощный моноблочный усилитель на 200 Вт. В каждом моноблоке используется 8 ламп KT150. Отличается масштабным, динамичным звучанием с отличной передачей нюансов.

Как выбрать ламповый усилитель

При выборе лампового усилителя стоит учитывать несколько факторов:

• Мощность усилителя должна соответствовать чувствительности акустических систем
• Тип выходных ламп влияет на характер звучания
• Качество выходных трансформаторов критично для хорошего звука
• Наличие регулировок тембра и других настроек
• Качество блока питания и фильтрации

Также важно прослушать усилитель с вашими акустическими системами перед покупкой, чтобы оценить совместимость.

Обслуживание и уход за ламповым усилителем

Ламповые усилители требуют определенного ухода для поддержания оптимальной работы:

1. Периодическая замена ламп (в среднем раз в 2-3 года при бытовом использовании)
2. Регулярная проверка и при необходимости подстройка рабочих режимов ламп
3. Чистка от пыли внутренних компонентов
4. Проверка качества контактов и соединений
5. Хранение усилителя в сухом проветриваемом месте

При правильном обслуживании ламповый усилитель может служить долгие годы, радуя владельца качественным звучанием.

Самостоятельная сборка лампового усилителя

Многие энтузиасты собирают ламповые усилители самостоятельно. Это позволяет получить уникальное устройство и глубже понять принципы работы ламповой техники. Рассмотрим основные этапы сборки:

1. Выбор принципиальной схемы усилителя
2. Расчет номиналов компонентов
3. Подбор качественных деталей (лампы, трансформаторы, конденсаторы)
4. Изготовление печатной платы или навесной монтаж
5. Сборка блока питания
6. Монтаж компонентов в корпусе
7. Настройка рабочих режимов ламп

Важно соблюдать меры безопасности при работе с высоким напряжением. Новичкам рекомендуется начинать со сборки простых однотактных схем.

Ламповый усилитель схема на лампах 6П3С-6Н8С

Ламповый усилитель схема — представленная здесь конструкция однотактного усилителя выполненного на электровакуумных лампах 6П3С, 6Н8С, никаких особых сложностей не имеет. Тем не менее этот ламповик обладает высококлассным звучанием, хотя нужно подчеркнуть, что звуковая картина несколько необычна. Это относительно многих других известных ламповых аппаратов такого класса.

Принципиальная схема лампового усилителя

В случае самостоятельного построения данного устройства по приложенной схеме, нельзя допускать отклонений от указанный параметров и значений используемых компонентов. Конструкция неоднократно тестировалась на предмет улучшения звука, вследствие чего был определен оптимальный вариант установленных деталей. Если вносить в схему какие-то изменения от себя, то вы должны знать, что это существенно влияет на звуковую сцену на выходе.

Невзирая на эти тонкости при сборке, аппарате может быть с успехом изготовлен и начинающими радиолюбителями. Это возможно по причине несложной базы применяемых электронных компонентов и эффективной схемотехники. Ламповый усилитель схема, которого здесь приведена, работает по такому принципу. Одна часть двойного триода 6Н8С соединяется по параллельной схеме, для того чтобы снизить внутреннее сопротивление.

Примененные в приборе радиодетали, в частности постоянные резисторы имею значение МЛТ, а также проволочные. Конденсаторы блокировки и для цепей разделения нужно ставить типа БМТ-2 на номинальное напряжение 400v и МБМ рассчитанных на 160v. Само по себе значение установленных емкостей не очень большие, поэтому с осторожностью можно поэкспериментировать по увеличению их номинального значения. Но опять же это необходимо делать только, когда вы неоднократно прослушаете звучание усилителя на авторской схеме. Тогда будет легче выявить какие-либо улучшения или наоборот ухудшение звука.

Источник питания выполнен с возможностью обеспечения стабилизированного напряжения для нитей накала. На этапе тестирования лампового усилителя проверялись традиционные схемы снижения фонового искажения. Но в итоге удалось получить положительный эффект только после включения в схему линейного регулируемого стабилизатора напряжения LM317T, гарантирующий идеальное звучание. Без излишних наворотов блок выпрямителя смонтирован с применением емкостей фильтра с номинальным значением 66000 F.

Принципиальная схема блока питания

Для получения высоковольтного напряжения была применена схема удвоения напряжения, ввиду того, что в конструкции был использован обыкновенный телевизионный трансформатор ТС 160. Задержку включения питания в цепь анода выполняет простой выключатель. До него стояла схема на демпферном диоде 6Д20П в паре с реле. Однако в процессе испытания обнаружилось, что без этого узла на лампе, звук на выходе усилителя значительно прозрачнее.

Трансформаторы на выходе в обязательном порядке нужно использовать звуковые тр-оры ТВЗ-1-9 предназначенные для работы в выходном тракте лампового усилителя. Поскольку низкая индуктивность первичной обмотки формирует серьезный провал в диапазоне нижних частот, что собственно и нужно от представленной здесь схемы. Ламповый усилитель имеет следующие характеристики, при условии, что на выходе установлены трансформаторы ТВЗ-1-9.

Частотный диапазон -3дБ; 35-22000 Гц, коэффициент нелинейных искажений 6%, шумовой фон — 90 дБ с мощностью на выходе 6 Вт. Предложенный здесь усилитель прекрасно работает в течении уже двух лет без всяких нареканий. А то, что в схеме присутствует стабилизатора напряжения LM317T, так это продуктивная замена лампы, дающая наибольший эффект.

Усилитель на лампе 300B

В данной статье мы рассмотрим самодельный усилитель на триоде 300B. Включение лампы 300В по single-ended (SE) ламповой схеме усилителя по J.C. Morrison. Ламповый усилитель собран с непосредственной связью с лампой 6SN7 входного каскада. Выходной каскад — это SE 300B триод с максимальной выходной мощностью около 8 ватт на канал. Пара достаточно чувствительных динамиков (>91 dB/m) необходимо будет использована совместно с этим усилителем. Схема усилителя на 300B    Значения и марки деталей, которые использовались для SE 300B усилителя, показаны на рисунке. Резисторы R7 и R8 необходимо будет незначительно скорректировать при настройке в целях достижения напряжений, показаных на схеме. Схема для одного канала, за исключением силового трансформатора (T2), который является общим для обоих каналов усилителя. Напряжение в контрольных точках будет меняться на разных лампах, так что не ожидайте, что оно будет соответствовать показаным напряжениям точно. Помните, что максимальное анодное напряжение для лампы 300B — 450 В.    Чтобы отрегулировать B+ введён резистор в цепь питания (R8). Для повышения качества анодный дроссель (L2) был добавлен к каждому каналу. Резистор R7 был скорректирован с первоначального значения 27к до 15k, чтобы достичь нужного напряжения. В то время как силовой трансформатор (T2) является общим для обоих каналов, каждый аудио канал имеет отдельный выпрямитель, дроссель и конденсаторы фильтра. Использование отдельных ламп выпрямителей (5U4-ГБ) для каждого канала приводит к уменьшению потерь напряжения. Более подробная информация по всем лампам будет дальше. На аноды 300B поступает 430 В. За счет уменьшения R8 можно увеличить B+, но обратите внимание, что максимальное анодное напряжение для триода 300B это 450 вольт.    Для звукового трансформатора (Т1), использован Lundahl LL1623. Фирма Lundahl является ведущим производителем аудио трансформаторов. Силовой трансформатор и дроссели ставьте любые доступные. Силовой трансформатор на 400-0-400 В 250 мА, 5 В 5 А, 6.3 В 6 A. Силовой трансформатор (T2) является общим для обоих каналов аудиоусилителя.    Чтобы улучшить фильтрацию, решено использовать 5V стабилизаторы напряжения для 300B нитей накала. В первоначальной версии попробовали две регулятора напряжения типа стандартных 7805 в параллель на каждый канал, но ток потребляемый от 300B был слишком большим для 7805. Далее попробовали LT1085 — это намного мощней микросхема и она прекрасно справилась с задачей. Для справки, покажем цоколёвку для 6SN7, 300B и 5U4GB. Цоколёвка радиоламп Сборка 300B Single-ended усилителя    Для УНЧ 300В вам нужно будет использовать большой корпус для усилителя. Помните, что тут используются напряжения которых более 400 вольт. Контакт с напряжением этой величины может привести к серьезной травме или, возможно, смертельному исходу. Если Вы не знаете основ ТБ и навыков работы в высоковольтных цепях, настоятельно рекомендуем Вам не заниматься такими усилителями.    Шасси для триод 300B усилитель было построено самостоятельно. Каркас выполнен из 20 мм МДФ, которая была обработана грунтовкой и краской. Верхняя пластина изготовлена из 4 мм алюминиевого листа. Нижняя пластина сделана из более тонкого алюминиевого листа 2 мм. Потенциометры Р2 выступают через нижнюю пластину, так что вы можете регулировать их не открывая корпуса УМЗЧ.    Было просверлено несколько вентиляционных отверстий в нижней панели. Тогда холодный воздух попадет в усилитель, а горячий будет подниматься и выходить через вентиляционные отверстия в верхней пластине. Предусматривайте вентиляцию, когда проектируете свой усилитель. Готовый усилитель показан на фото. Понравилась схема — лайкни! ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ Смотреть ещё схемы усилителей        УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ       УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ
