Как самостоятельно установить систему усиления

Руководство для подбора и установки репитера и антенн для системы усиления сотовой связи

Решили своими руками улучшить сигнал сотовых операторов для связи или интернета? Данная статья поможет это сделать.

Первое что нужно сделать это правильно подобрать оборудование для системы усиления:

  • Усилитель мощности сигнала (репитер)
  • Антенну внешнюю
  • Антенну внутреннюю, одну или несколько
  • Кабель высокочастотный
  • Разъемы и переходники

Это основные элементы любой системы усиления сотовой связи.

Если площадь покрытия большая, от 300 квадратных метров, для системы усиления может понадобится:

  • Делители сигнала и Направленные ответвители
  • Линейный усилитель мощности (бустер), один или несколько, по необходимости
  • Комбайнеры

Для правильного выбора основного компонента системы - усилителя мощности (репитера) надо знать в каких частотах работают все операторы сотовой связи.

Это важно, так как сейчас операторы могут работать в пяти диапазонах - 800, 900, 1800, 2100 и 2600 МГц и в трех стандартах связи GSM, 3G UMTS и 4G LTE.

Важно знать!
Телефон выбирает для связи более высокую частоту и более высокий стандарт. Например 4G в приоритете перед 3G и GSM, 3G 2100 может быть в приоритете перед 3G 900. Это не главный критерий, есть еще другие факторы. Но это вынуждает устанавливать двух или трех диапазонные системы для нормальной работы современных смартфонов.

И так, чтобы правильно выбрать репитер, надо замерить сигнал всех операторов во всех стандартах связи - 4G, 3G, 2G, или хотя бы замерить сигнал используемых операторов. Определить какой частотный диапазон использует оператор связи можно с помощью телефона. Инструкцию можно посмотреть здесь на нашем сайте. Проще всего это делать телефоном на ОС android (не Самсунг).

Замеры сигнала следует проводить в месте установки внешней антенны или хотя бы под антенной на улице.

Подбор репитера для системы усиления.

Определив частоту и уровень входящего сигнала подбираем репитер. Чем хуже сигнал в месте установки внешней антенны, тем более мощный репитер необходимо устанавливать.

Опираясь на данные вышеуказанных скриншотов (основной оператор, которого использует клиент, - МТС) выбираем усилитель двухдиапазонный DS-900/1800-17.

Если возникли сложности с выбором оборудования, обратитесь в нашу компанию! Менеджеры, на основе замеров сигнала, размеров и сложности помещения, помогут подобрать комплект оборудования.

Выбор антенн для системы усиления

Антенны используемые для систем усиления в основном мультидиапазонные и подходят для любых усилителей мощности (репитеров). Различаются местом установки и направленностью действия.

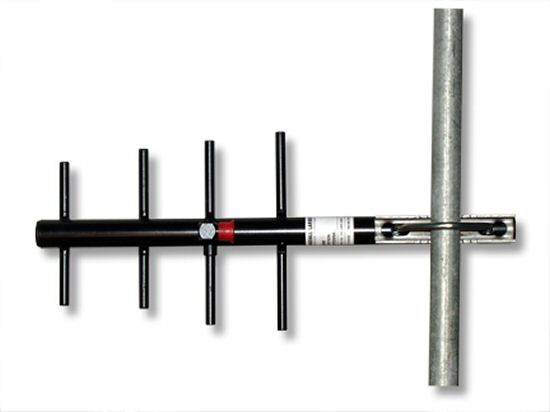

Чаще всего в качестве внешней используются направленные антенны, а в качестве внутренних - панельные секторные или/и потолочные.

Панельные секторные устанавливаются на стену или в угол помещения (редко на потолок или за подвесной потолок). Потолочные антенны предназначены для установки на подвесной потолок “армстронг” или на бетонный потолок с анкерным типом крепления и устанавливаются в центре помещения.

Подбор кабеля и разъемов для системы усиления сотовой связи.

Чем выше частота репитера в которой он работает, тем больше потери сигнала в кабеле. По-этому количество кабеля, которое может использоваться в системе ограничено. Не вдаваясь в сложные расчеты можно рекомендовать следующее количество кабеля для систем усиления:

Длина кабеля в системе усиления может быть больше или меньше в зависимости от модели кабеля - 5D-FB, 8D-FB, 10D-FB, фидер ½”. Какой кабель лучше подходит для системы усиления - уточняйте у наших менеджеров.

Разъемы подбираются по типу кабеля в системе усиления (кабель разных моделей имеет разный диаметр внешней оболочки и разный диаметр центральной жилы).

Проще всего самостоятельно монтировать разъемы с прижимным типом крепления и цанговым механизмом крепления центрального контакта (пина) разъема. Разъем закрепляется на кабеле подходящими по размеру гаечными ключами.

Установка антенн

Внешнюю антенну следует установить на максимально возможную высоту, желательно на мачту, на стену или крышу здания, и направить ее в сторону наилучшего сигнала от базовой станции сотового оператора. В некоторых случаях, если входящий сигнал очень сильный, антенну следует отворачивать от базы.

Внутреннюю антенну или антенны устанавливают в помещении, где необходимо усилить связь.

Разнос внешней и внутренней антенны по вертикали должно быть не менее 5 метров, желательно от 10 метров. Для мощных моделей репитеров - от 25 дБм (300мВт) внешнюю антенну поднимают на высоту от 15~20 метров относительно внутренней антенны.

У антенн нет понятия - точный радиус действия. В зависимости от типа антенны, коэффициента усиления и мощности сигнала поданного на антенну - зона покрытия может быть, как с радиусом 30 метров, так и 1 метр.

Важно знать!
Главный принцип установки антенн - усиленный сигнал от внутренней антенны не должен попадать на внешнюю антенну. В противном случае возникнет закольцовка сигнала, и как следствие помеха на базовую станцию сотового оператора. Это может нарушить работу базовой станции и послужить поводом для претензий служб радиочастотного контроля в адрес конечного пользователя.

Регулировка усилителя мощности (репитера) и настройка работы всей системы усиления сотовой связи

Регулировка усилителя заключается в снижение коэффициента усиления на репитере. Обычно на репитере присутствуют индикаторы режима работы усилителя:

  • штатный режим - нет взаимного влияния антенн системы друг на друга и нет избыточного сигнала от усилителя на базовую станцию оператора, ЗЕЛЕНЫЙ индикатор
  • режим АРУ (автоматическая регулировка усиления), штатный режим - зоны действия антенн - внешней и внутренней пересекаются, но АРУ достаточно для штатной работы усилителя (репитера), ОРАНЖЕВЫЙ индикатор
  • режим ПЕРЕГРУЗКИ - возбуждение усилителя из-за закольцовки сигнала или избыточного сигнала на базовую станцию, КРАСНЫЙ индикатор.

Идеальный режим работы репитера - штатный (ЗЕЛЕНЫЙ), настраивается путем разнесения антенн внешней и внутренней относительно друг друга по высоте и регулировкой (уменьшением коэффициента усиления) репитера. Для этого на репитере есть DIP аттенюаторы или цифровая регулировка с дисплеем. Подстройка качества работы системы усиления делается так же регулировкой угла направления внешней антенны в горизонтальной плоскости.

Система усиления сотовой связи для больших помещений - более 200-300 квадратных метров.

Для такой системы могут понадобится от 2 и более внутренних антенн, возможно большое количество кабеля, и как следствие - делители сигнала, линейные усилители (бустеры), комбайнеры.

По вопросам подбора оборудования для сложных систем рекомендуем обратится в наш монтажный отдел. Наши специалисты квалифицированно подберут, смонтируют и настроят оборудование.

Успешного монтажа!

Усилитель сотовой связи для дачи 4G

Автор: Климовицкий А. Г. (кандидат технических наук, автор патентов RU2250533C1, RU2258274C1)

Статья посвящена способам решения проблем сотовых абонентов из-за слабого или неустойчивого сигнала оператора.

Вы узнаете, какой усилитель сотовой связи для дачи и усилитель 4G интернета оптимально подойдет в вашем случае и как правильно определить источник проблемы.

КАК ГАРАНТИРОВАННО УСИЛИТЬ СИГНАЛ СОТОВОЙ СЕТИ 4G

Как это ни удивительно, но практически каждый современный человек сталкивается с подобными проблемами.

Телефон может плохо ловить в квартире из-за плотной городской застройки и ЖБ стен, аналогично и в офисе — из-за энергосберегающих стеклянных фасадов. Ну а на даче и в загородном доме слабый сотовый сигнал или отсутствие быстрого мобильного интернета является чуть ли не повсеместной проблемой.

Казалось бы, мы платим немалые деньги сотовым операторам, и они должны заботиться о своих абонентах. Однако на практике это не так.

Оператор создаёт некую зону покрытия, которую их инженеры рассчитали на компьютерах. При этом исправление теоретической зоны покрытия до реальной является достаточно затратным мероприятием, и, как правило, оператор никак не реагирует на поступающие со всех сторон жалобы.

Соответственно, возникшие проблемы абонентам приходится решать самим и за свой счёт. Однако неспециалисту не совсем понятно, как эти невидимые волны сотовой связи поймать, усилить и заставить работать на себя.

Можно, конечно, просто обратиться к продавцу на радиорынке и по его совету купить какие-нибудь антенны, усилители интернет сигнала и т.д. Затем всё это развесить по дому и надеяться на чудо. Но чудо происходит далеко не у всех.

Дело в том, что такие продавцы предлагают просто наиболее выгодный или часто спрашиваемый товар. Человек не может и не хочет вникать, что на самом деле происходит с сигналом в Вашем конкретном случае. Вопрос возврата незаработавшего оборудования остаётся на совести этого продавца… Поэтому подобный способ решения проблемы слабого сотового сигнала следует отнести к «угадайкам»: повезёт или не повезёт.

Как человек, профессионально занимающийся непосредственно системами усиления сотового сигнала уже более 10 лет, я рекомендую или разобраться самому в тонкостях стандартов связи, или обратиться в специализированную организацию. И в том, и в другом случае успех будет практически гарантирован, если подойти к вопросу ответственно.

КРАТКО О СТАНДАРТАХ СОТОВОЙ СВЯЗИ

Россия является частью общей глобальной системы сетей сотовых операторов. Все применяемые стандарты также согласованы с Международным союзом электросвязи. Соответственно и история развития наших сотовых сетей идёт в плотной кооперации с иностранными производителями оборудования и программного обеспечения.

Все возможные диапазоны частот, которые могут быть использованы для сотовой связи, пронумерованы и называются Band. Каждый оператор имеет лицензию на использование соответствующей части частотного спектра и создаёт тот уровень мобильного Интернета или голосовой связи, который позволяет имеющееся у него оборудование.

Примерно каждые 10 лет операторы переходят на новое поколение сотового стандарта. При этом старое оборудование часто ещё очень долго продолжает функционировать.

СОТОВАЯ СВЯЗЬ 2G

В статус баре телефонов имеет обозначение «Е» или «2G»

2G работает в 2-х диапазонах частот – 900 МГц (Band 8) и 1800 МГц (Band 3). Эти поколения стандартов сотовой связи смело можно назвать базовыми. Они не теряют своей актуальности с момента ввода в эксплуатацию в начале 90-х годов.

В настоящее время их главным преимуществом является наибольшая зона охвата территорий. Поэтому, несмотря на прошедшие 30 лет, никто из производителей мобильных устройств не собирается отказываться от их поддержки.

Помимо голосовой связи GSM-900 и DCS-1800, к этому поколению обычно относят стандарты мобильного интернета GPRS и EDGE (поколение 2.5G).

СОТОВАЯ СВЯЗЬ 3G

В статус баре телефонов имеет обозначение «3G», «H» или «H+»

3G (UMTS) в настоящее время в России реализуется преимущественно в диапазоне 2100 МГц (Band 1) и реже в 900 МГц (Band 8).

Этот стандарт связи поддерживается большинством мобильных устройств, за исключением простых кнопочных телефонов.

К его преимуществам также можно отнести встроенную поддержку и голосовой связи, и высокоскоростного мобильного интернета.

Наибольшую теоретически возможную скорость может обеспечить HSPA+ до 42 Мбит/с: сравните с 474 Кбит/с EDGE! Именно поэтому, несмотря на свою двадцатилетнюю историю, сети 3-го поколения актуальны до сих пор. При наличии достаточных ресурсов на ближайшей базовой станции и качественного приёма сигнала этот стандарт может обеспечить большинство потребностей сотовых абонентов.

СОТОВАЯ СВЯЗЬ 4G

В статус баре телефонов имеет обозначение «4G» или «LTE»

4G (LTE) начал своё шествие по миру около 10 лет назад. За это время было разработано множество всё более продвинутых технологических релизов. Если первые сети 4-го поколения давали возможность подключения к сети Интернет на скорости до 20-80 Мбит/с, то современные мобильные устройства LTE Cat. 4 могут обеспечить соединение до 150 Мбит/с. При этом Advanced LTE (Cat. 6 и выше) в теории позволяет получить скорости до 1 Гбит/с (читайте об этом ниже).

Ввиду того, что стандарт LTE изначально разрабатывался именно как высокоскоростное мобильное Интернет-соединение, то услуги голосовой связи с его помощью ранее не предоставлялись. Однако и эта проблема со временем была решена. Большинство сотовых операторов сейчас активно внедряют технологию VoLTE. По сути это реализация IP-телефонии внутри интернет-канала, созданного через LTE.

Помимо технологического разнообразия стандартов 4G существуют также различные частотные диапазоны, на которых реализуется соединение абонентских устройств: 800 МГц (Band 20, FDD), 900 МГц (Band 8, FDD), 1800 МГц (Band 3, FDD), 2500 МГц (Band 41, TDD), 2600 МГц (Band 7, FDD), 2600 МГц (Band 38, TDD) и другие.

Я не буду здесь подробно углубляться в особенности работы разных технологических реализаций LTE. Однако для абонента я настоятельно рекомендую обращать внимание на технические возможности того или иного мобильного устройства или модема, а также на частотные разновидности соединения, которые могут обеспечить ближайшие базовые станции вашего оператора.

К основным недостаткам сетей 4-го поколения я бы отнёс:

  1. Относительно небольшую распространённость.
  2. За городом обычно используются низкочастотные версии LTE800 и редко LTE900, которые дают скорость соединения, сопоставимую с 3G.
  3. Сравнительно малое количество абонентских устройств, поддерживающих 4G и VoLTE в особенности.

СОТОВАЯ СВЯЗЬ 4G+

В статус баре телефонов имеет обозначение «4G+» или «LTE+»

4G+ (Advanced LTE) – это усовершенствованный стандарт LTE. По факту он и является сотовой связью 4-го поколения. Предыдущие стандарты не сертифицированы по требованиям Международного союза электросвязи.

Ключевыми особенностями 4G+ является использование агрегации двух и более частотных диапазонов для создания соединения. Например, оператор может одновременно использовать 1800+2600 МГц или 1800+2600+800 МГц. Также сюда стоит отнести добавление технологии MIMO 4х4 (антенна состоит из четырех сегментов с разной поляризацией) и ещё одной продвинутой технологии сжатия потока 256 QAM, что в совокупности и позволяет разогнать Интернет до 1 Гбит/с.

В теории всё выглядит красиво, однако на практике прирост скорости не настолько огромен и далеко не везде доступен в принципе. Выделю следующие причины:

  • Зона доступности высокочастотных (2600 МГц) базовых станций ограничена крупными городами. Кроме того, присутствуют существенные проблемы с проникновением этого сигнала внутрь зданий.
  • Радиомодули модемов и телефонов, поддерживающие cat.6, встречаются у абонентов нечасто, а ещё более совершенные интегрированы в единичные и очень дорогие модели.
  • MIMO антенны имеют достаточно большие габариты и цену. Их использование далеко не всегда оправдано. Дешевые небольшие MIMO антенны – это, как правило, обман. Обычно это простая однополяризационная с припаянными к ней двумя разъёмами.

СОТОВАЯ СВЯЗЬ 5G

В статус баре телефонов значок «5G» еще пока никто не видел

О возможности массового внедрения 5G мечтают наши госструктуры, сотовые операторы и самые прогрессивные абоненты. Его наличие значительно расширяет возможности создания Интернета вещей, использования систем дополненной реальности для дистанционной работы, обучения, телемедицины и много другого. Но, как это часто бывает с внедрением новых стандартов сотовой связи, возникает большая проблема с выбором частот для его реализации.

Все существующие частоты заняты различными телекоммуникационными системами. Высвободить их для 5G является крайне непростой и затратной задачей.

Сейчас считается, что оптимальными частотами являются 3,4—3,8 ГГц. Однако они используются Министерством обороны РФ в ракетных войсках стратегического назначения.

Если создавать сеть 5G на более высоких частотах (рассматриваются 4,8-4,99 ГГц и 27,1-27,5 ГГц), то зона действия каждой базовой станции будет ограничена радиусом от нескольких сотен метров до 1-2 км. При этом стоимость создания подобной сотовой сети в масштабе нашей необъятной страны будет просто фантастической. Использование более низких частот (например, 694-790 МГц) не позволит реализовать весь потенциал сотовой связи пятого поколения.

Таким образом, несмотря на активную поддержку 5G Минкомсвязи и такими грандами как Apple, Huawei, Samsung, LG, Motorola, использование его в ближайшие годы в России вряд ли стоит ожидать.

В КАКОМ СТАНДАРТЕ СВЯЗИ РАБОТАЮТ СОВРЕМЕННЫЕ ГАДЖЕТЫ?

Для непосвящённого пользователя частые переключения его смартфона кажутся нелогичными и мешающими нормальной связи. Кажется, что было бы хорошо, будь везде один 4G с быстрым интернетом. Но, к сожалению, не всё так просто. Это связано с несколькими основными особенностями работы сотовых сетей.

  1. Операторы не могут одномоментно на всех базовых станциях создать самый быстрый 4G. Это банально очень дорого. Поэтому существует гигантская очередь на модернизацию базовых станций. А пока оператор её не модернизировал, станция будет вещать своим ближайшим абонентам в тех стандартах, которые ей доступны.
  2. Как правило, есть прямая зависимость: чем частота связи выше, тем её сигнал распространяется на меньшее расстояние и хуже проникает внутрь зданий. Соответственно, абонентам, которые расположены далеко от базовой станции, приходится довольствоваться низкочастотными версиями сотовой связи, например, GSM-900, UMTS-900, LTE-800. Эти каналы более загружены, поэтому дают меньшую скорость.
  3. Позиционирование высокотехнологичных мобильных устройств сегодня основывается на логике, чем поколение связи больше и частота соединения выше, тем лучше. Но это не всегда так.

Например, у Вас в офисе сигнал LTE-2600 может быть очень слабым. При этом телефон будет показывать одно-два деления уровня сигнала и трепать нервы своему обладателю, создавая обрывы соединения и пропущенные звонки. При этом телефон мог бы переключиться на присутствующий рядом хороший сигнал LTE-1800 или UMTS-2100 и спокойно работать на нём, но нет. В этом случае ему пришлось бы нарушить вышеприведённую логику. Выбор текущего стандарта соединения работает полностью в автоматическом режиме.

Таким образом, понять, почему Ваш гаджет сейчас работает в том или ином стандарте связи, и какие ещё есть варианты, не так просто. При этом, если Вас устраивает и качество голосовой связи, и скорость мобильного Интернета, то можете вообще не брать в голову, что и для чего. Однако раз Вы читаете эту статью, то, видимо, перед Вами есть задача улучшить качество связи, и тогда крайне желательно понять, что именно и каким способом можно улучшить.

У МЕНЯ НА ДАЧЕ (В КВАРТИРЕ, НА РАБОТЕ — ПОДСТАВИТЬ НУЖНОЕ) ПЛОХО ЛОВИТ СОТОВАЯ СВЯЗЬ. С ЧЕГО НАЧАТЬ?

Итак, Вы или Ваш руководитель решили положить конец проблемам с плохим приёмом сотовых телефонов или тормозным мобильным интернетом в офисе, своей квартире или на даче.

Первое, что хочется сделать – это найти какое-нибудь популярное устройство, поставить его где-нибудь на подоконнике и ждать чуда. Но при таком подходе, скорее всего, чуда не произойдёт. Потому что или частота будет не та, или пойманный сигнал не лучше прежнего, или окажется, что это распиаренное по форумам устройство на деле работает только при определённых идеальных обстоятельствах.

Я рекомендую разбить поставленную задачу на 3 части:

1. СТАВИМ ТОЧКУ ОТСЧЕТА

Для начала нужно посмотреть, в каком стандарте связи сейчас работают проблемные гаджеты (смартфоны, простые телефоны, планшеты, модемы, GSM-сигнализации, охранная система и т.п.).

Конечно, для каждого устройства есть свои некоторые особенности, но в целом подход должен быть простой: в том месте, где Вы хотите улучшить связь, посмотрите на значения текущего сигнала. Ниже в статье я дам подборку простых и максимально информативных способов получить эту информацию для разных устройств.

Например, Вы хотите хороший мобильный интернет на даче, но при этом в доме на телефоне горит значок «Е». Измерив частоту, Вы увидели, что это GSM-900. Соответственно, мобильный интернет работает в стандарте GPRS или EDGE. Сразу становится понятно, что установка усилителя на 900 МГц никак не поможет. Сколько 2G связь не усиливай, приемлемой для современного пользователя скорости не получить. Но не отчаивайтесь, не всё потеряно! О решении этой проблемы будет сказано далее.

Приведу другой случай. На планшете горит значок «H+». Однако уровень сигнала скачет от полной шкалы до одного деления.  После измерения сигнала Вы увидели, что телефон мечется между UMTS900 и UMTS2100. При этом странички сайтов грузятся медленно и не всегда.

Для опытного специалиста эта ситуация предельно понятна: в Ваш дом залетает с улицы сигнал 3G сразу в двух частотных диапазонах 900 МГц и 2100 МГц.

UMTS900 передаётся на относительно низких частотах, и поэтому его сигнал остаётся достаточно мощным даже на большом расстоянии от базовой станции оператора. Кроме того, он хорошо проникает через стены и деревья. UMTS2100 имеет в 2,3 раза меньшую проникающую способность. Поэтому часто возникают случаи, когда абонентское устройство «перепрыгивает» с медленного и перегруженного UMTS900 на слабый UMTS2100 и обратно. Удовольствия от пользования таким мобильным интернетом немного. Однако решение может быть достаточно несложным. Нужно тем или иным способом принять с улицы сигнал UMTS2100 и передать его нужным мобильным устройствам.

Опишу другой пример необходимости замера частоты сотового сигнала внутри здания.

Бывает так, что до некоторых сотрудников в офисе далеко не всегда можно дозвониться: телефон постоянно недоступен для приёма звонков. При этом сотрудник получает SMS о том, что его набирали, но сам прекрасно до всех дозванивается. Такой симптом характерен в тех случаях, когда телефон цепляется за такой слабый LTE-сигнал, что принять звонок не может. Однако, как только пользователь сам хочет кому-нибудь позвонить, тогда телефон быстренько переключается на более мощный канал 3G и прекрасно выполняет звонок. После этого согласно запрограммированным приоритетам устройство опять возвращается на слабый LTE.

2. ЧТО И ГДЕ ЛОВИТЬ?

Второе, с чем нужно разобраться – это выяснить, какой сигнал возможно поймать непосредственно около Вашего дома. Выполняется эта процедура примерно теми же методами, что при измерении внутри дома. Обычно имеет смысл измерять наличие того или иного сигнала на улице в верхней части дома. Часто именно здесь наилучший обзор для поиска нужного сигнала. Однако, если даже на крыше ничего хорошего найти не удалось, тогда отправляйтесь в прогулку по округе. Вполне возможно, Вам удастся найти хороший сигнал в нескольких сотнях метров от дома и потом усилить именно его.

Для более продуктивного поиска дам несколько рекомендаций:

  • Помните, что сигнал, которого нет даже в нескольких сотнях метров от дома, усилить не получится. Для успешного усиления нужно воочию увидеть наличие хотя бы очень слабого сотового сигнала на нужной частоте. В противном случае из 2G создать 3G не получится.
  • прежде чем бежать в магазин за усилителем мобильного интернета, проверьте скорость его работы на улице на некотором расстоянии от дома там, где шкала сигнала на телефоне заполнена хотя бы на половину. Если там даже при наличии лучшего уровня сигнала скорость Интернета маленькая или нестабильная, тогда и после усилителя лучшего вы, скорее всего, не получите. За городом плохая работа мобильного Интернета связана не только с качеством сигнала, но и с большой загруженностью ближайшей БС.
  • При измерении сотового сигнала с целью поиска конкретного сигнала 2G, 3G или 4G переключите «Предпочитаемый режим сети» из «Auto 4G/3G/2G» в приоритет нужного Вам сигнала. В этом случае телефон не будет пытаться к нему подключиться даже при наличии очень слабого сигнала. В автоматическом режиме телефон может игнорировать этот слабый сигнал, и Вы не узнаете о его существовании.

  • Если по одному сотовому оператору Вы не получили высокоскоростного Интернета, тогда могу посоветовать купить SIM-карты других операторов и попробовать осуществить поиск сигнала для усиления с ними. В последствии можно будет купить 3G/4G роутер и получить доступ в интернет через Wi-Fi.

3. АНАЛИЗИРУЕМ ПОЛУЧЕННЫЕ ЗАМЕРЫ

Ключевое правило для усиления сотового сигнала достаточно просто для понимания: усилить можно только тот сигнал, который есть где-то в ближайшей округе или на крыше дома. Если нужный Вам сигнал, например, 3G, начинает ловиться только через несколько километров за лесом, то я не рекомендую тратить своё время и деньги. Проверьте сигнал других операторов.

Из этого правила прямо вытекает следующая рекомендация: с какой стороны дома нужный Вам сигнал сильнее, в ту сторону и должна быть направлена антенна. Исключения из этой рекомендации бывают при установке системы усиления с репитером.

Дело в том, что у репитера очень большое усиление (примерно в 10 раз больше, чем у пассивной антенны), и его уличную антенну нельзя направлять на близко стоящую базовую станцию оператора. Подробнее этот вопрос обсудим ниже.

4 ПРОСТЫХ СПОСОБА ИЗМЕРИТЬ СИГНАЛ

  1. Самый простой и быстрый вариант – это наличие под рукой смартфона Samsung. В них производитель уже встроил инженерное меню. Чтобы его увидеть, набираете код *#0011#. В появившемся меню находите значение текущего уровня сигнала и частоту (Band). Подробнее можете прочитать здесь.

  1. В смартфонах iPhone также есть встроенное меню. Как измерить 3G сигнал на iPhone Вы можете прочитать здесь (iOs 14 и новее) / здесь (iOs 13 и ниже), а 4G – здесь. Однако со своей стороны хочу сказать, что iPhone плохо подходит для измерений. Инженерное меню неудобное, сложное и регулярно показывает абсурдные значения, а никакой дополнительной программы, которая показала бы нужную нам информацию, для него пока не существует.

  1. Использование любого телефона под управлением Android 7.0 (и новее) – это самый правильный способ замера сигнала для обычного пользователя. Одна из наиболее продвинутых программ для решения этой задачи – Network Cell Info Light. В ней можно увидеть все необходимые параметры текущего сигнала на обеих сим-картах сразу, кроме того, можно замерить скорость Интернет-соединения и найти направление на ближайшую базовую станцию.
  2. Измерение сотового сигнала с использованием USB модема позволяет увидеть, какой уровень сигнала и на какой частоте есть для доступа к мобильному интернету. Если Вам нужно будет искать сигнал на улице, то придётся для этих целей найти ноутбук.

Однако далеко не все производители модемов предоставляют своим покупателям возможность увидеть рабочий частотный диапазон. Поэтому, прежде чем покупать модем, убедитесь, что производитель предоставляет эту информацию в панели управления. В противном случае для проведения корректных измерений придётся подбирать одну из программ (Mobile Data Monitoring Application (MDMA), WlanExpert UMTS и др.), или можно попробовать установить одну из возможных прошивок для модема от сторонних производителей.

Приведу пример отображения информации для измерения сотового сигнала для модема Huawei E8372h-153 с модифицированной прошивкой HiLink E8372h-153_Update_21.328.03.00.00_M_AT_05.10 (https://4pda.ru/forum/index.php?showtopic=678549&st=960#entry52403477).

В официальной прошивке этого очень популярного модема информация о частотном диапазоне закрыта. Так, из приведённого примера скрина панели управления видно, что модем работает в стандарте 4G (LTE), уровень сигнала плохой (RSRP =-100 dBm), качество сигнала плохое (SINR = -6дБ), ну и, главное, мы видим, что нужно усиливать LTE2600.

Соответственно, в данной конкретной ситуации можно сделать такие базовые выводы:

  • усиливать сигнал комнатной антенной бессмысленно ввиду плохого качества сигнала;
  • если поставить оборудование для 2600 МГц с выносной уличной антенной, то шансы получить приличный интернет резко возрастают.

ТАБЛИЦА РАСШИФРОВКИ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ СОТОВОЙ СЕТИ

ARFCN, UARFCN, EARFСN – номер частотного канала. По нему можно определить частотный диапазон сигнала (см. таблицу ниже).

Band – номер частотного диапазона (см. таблицу ниже).

Частотный диапазон - Band

ARFCN, UARFCN, EARFСN (DL)

Варианты обозначения стандарта

Диапазон частот от БС (DL), МГц

Диапазон частот от абонента (UL), МГц

Значок в статусной строке телефона

Поколение связи

Band 8

0 . .. 124

GSM-900

935 – 960

890 – 915

E, G, без символа

2G

Band 8

975 ... 1023

EGSM-900

925 – 935

880 – 890

Band 3

512 ... 885

DCS-1800, GSM-1800

1805 – 1880

1710 – 1785

Band 1

10562 ... 10838

WCDMA2100, UMTS2100, LTE

2110 – 2170

1920 – 1980

H, H+, 3G 3G

Band 8

2937 . .. 3062

UMTS900, WCDMA, LTE

935 – 960

890 – 915

Band 8

3063 ... 3088

UMTS900, WCDMA, LTE

925 – 935

880 – 890

Band 20

6150 ... 6449

LTE800 FDD

791 – 821

832 – 862

LTE, 4G 4G

Band 3

1200 ... 1949

LTE1800 FDD

1805 – 1880

1710 – 1785

Band 7

2750 . .. 3449

LTE2600 FDD

2620 – 2690

2500 – 2570

Band 38

37750 ... 38249

LTE2600 TDD

2570 - 2620

2570 - 2620

eNB, eNodeB – номер базовой станции в LTE (4G).

BTS – номер базовой станции GSM и DCS (2G).

NodeB -  номер базовой станции в UMTS (3G).

EC/IO – указывает отношение полезного сигнала к шуму (качество) для UMTS (3G). Этот показатель имеет отрицательное значение. Чем его значение больше (ближе к нулю) тем сигнал лучше (см. таблицу)

RSSNR (SINR, CINR) – соотношение сигнал шум для LTE (4G). Значение отображается в дБм. Определить хорошее качество сигнала или плохое можете по таблице.

Качество

EC / IO для 3G

RSSNR (SINR, CINR) для 4G/LTE

Очень плохой

≤ -20

≤ -9

Плохой

от -15 до -19

от -8 до -2

Средний

от -10 до -14

от -1 до 5

Нормальный

от -5 до -9

от 6 до 12

Хороший

от -1 до -4

от 13 до 19

Отличный

≥ 0

≥ 20

MNC – код сотового оператора. По таблице можно определить, какому оператору принадлежит какой код.

CID (Cell ID) – Идентификатор соты базовой станции.

RSRP – значение мощности принимаемого абонентским устройством сигнала от базовой станции. Измеряется в дБм. Как правило, имеет отрицательное значение, и чем больше (ближе к нулю), тем сигнал мощнее. Подробности можете увидеть в таблице.

RSSI – также отвечает за уровень сигнала сотовой сети. Однако отображается целыми единицами. Таблица соответствия RSSI и дБм.

RX-level (2G) – Отображает мощность сигнала 2G в относительных единицах. (см. таблицу).

Качество

RX-level (2G)

RSRP (2G и 3G), дБм

RSSI (2G и 3G)

RSRP (4G), дБм

Очень плохой

0

≤-110

1

≤-125

Плохой

1-15

От -109 до -95

От 2 до 9

От -124 до -110

Средний

16-30

От -94 до -80

От 10 до 17

От -109 до -95

Нормальный

31-45

От -79 до -65

От 18 до 24

От -94 до -80

Хороший

46-55

От -64 до -55

От 25 до 28

От -79 до -70

Отличный

≥56

-54≥

29

-69≥

КАК УСИЛИТЬ СОТОВЫЙ СИГНАЛ ДЛЯ ТЕЛЕФОНОВ И МОБИЛЬНОГО ИНТЕРНЕТА

Существует масса самодельных антенн и «усилителей сотового сигнала», которых день ото дня на современном рынке появляется всё больше. Как правило, эти изделия или придуманы специально для хайпа в канале соцсети, или делаются людьми от безысходности.

При этом можно подумать, что если какое-то устройство продаётся в крупном сетевом магазине, и Вы даже нашли отзыв, что оно кому-то помогло, то это верный путь решения проблемы. К сожалению, это вряд ли так.

Очень часто в сетевых магазинах продаются какие-то простые и внешне очень привлекательные устройства. При этом, невероятно, но факт: чем меньше у них каких-либо технических возможностей, тем для обычного сетевого магазина лучше. Ведь не нужно никого по их работе консультировать и подбирать оборудование под конкретную задачу покупателя. Продал недорогой кусок пластика с лампочками, и хорошо. В крайнем случае – вернут поставщику.

Но надо понимать, что покупка радиооборудования – это не то же, что брать картошку на рынке. Без квалифицированного подбора, а иногда и установки оборудования для усиления сотового сигнала, получение приемлемого результата – огромная удача. Вероятность «пролететь» гораздо выше. И хотя иногда угадать всё же удаётся, от потери времени, сил и денег никто не застрахован.

Чтобы такого не произошло, необходимо вникнуть и вовремя сориентироваться в многообразии различных усилителей сотовой связи. Я разделю их на несколько групп по типам наиболее частых задач покупателей:

ПЛОХО РАБОТАЮТ ТЕЛЕФОНЫ И МОБИЛЬНЫЙ ИНТЕРНЕТ (СВЯЗЬ НЕ ВЕЗДЕ ЛОВИТ)

Для решения такой задачи почти безальтернативно необходима установка усилителя сотовой связи и интернета на базе репитера. С его помощью можно при сравнительно небольших затратах сделать оазис хорошей сотовой связи у себя на даче или в доме на зависть соседям.

Если не вдаваться в технические подробности, то выглядит это примерно так: в верхней части дачи / дома устанавливается уличная антенна. Она будет отвечать за взаимодействие системы усиления с сотовыми операторами. Как правило, в сторону чьих базовых станций направишь её, с теми операторами и будет лучше работать система.

Внутри помещения устанавливается одна или несколько комнатных антенн. Они будут принимать сигнал от абонентских устройств и передавать им сигнал от базовых станций.

Сердцем системы усиления является сотовый репитер. Именно от его характеристик и качества работы зависит, как телефоны будут общаться с базовыми станциями. Соответственно, величина его максимальной выходной мощности и коэффициент усиления будут определять размер зоны покрытия сигналом внутри помещений, а набор поддерживаемых частот определяет то, какие стандарты связи будут усиливаться.

Для небольших помещений, как правило, удобно купить готовый комплект - усилитель сотовой связи для дачи. Но важно обратиться к специалистам, которые подберут его для конкретно Вашей задачи.

Другим способом обеспечить связь в зоне плохого приёма является подключение выносной антенны непосредственно к телефону. К сожалению, современные мобильные телефоны не имеют соответствующего разъёма, поэтому придётся приобрести отдельный стационарный сотовый телефон. В него необходимо будет установить отдельную СИМ-карту и платить дополнительную абонентскую плату. С учётом этого, выносная антенна обойдётся дороже, чем установка усилителя с репитером, а пользоваться такой связью будет существенно сложнее.

Перечислю ещё несколько «народных» способов получить сигнал на телефоне в зоне «радиотени»:

  • Приклеить дополнительную антенну на заднюю крышку телефона.
  • Положить телефон на чердаке и общаться по Bluetooth-гарнитуре.
  • Купить старый Sony Ericsson, который лучше «ловит» сигнал.

КАК УСИЛИТЬ МОБИЛЬНЫЙ ИНТЕРНЕТ ОДНОГО ОПЕРАТОРА И РАЗДАТЬ ЕГО ПО WI-FI

Пожалуй, это одна из самых популярных задач. Есть сразу несколько вполне применимых способа её решения. Наиболее простой и не требующий дополнительных затрат способ – положить один из телефонов на окно верхнего этажа или на чердаке в месте, где нужный Вам сигнал мобильного интернета хорошо ловит. Далее достаточно просто раздать его по Wi-Fi для других пользователей. Радиус действия такого соединения будет небольшим, супер-усиления тоже не получить, но часто этого бывает достаточно.

Если У Вас уже есть 3G/4G-Wi-Fi роутер, то можете его разместить на крыше в пластиковом пыле- и влагозащищённом боксе. Как вариант, возможно использование длинного USB кабеля для вынесения 3G/4G-модема на окно.

Недостатками такого решения можно считать:

  • Отсутствие усиления, как такового. Поэтому необходимо наличие уверенного сотового сигнала в месте установки оборудования.
  • Часто в месте, где есть хороший сигнал, нет электрической розетки или удобного доступа.

УСИЛЕНИЕ УЛИЧНОЙ АНТЕННОЙ С МОДЕМОМ

Другим популярным способом является покупка уличной антенны со встроенным модемом. При этом есть варианты, когда от этого модема идёт удлинённый USB кабель к комнатному Wi-Fi-роутеру или сразу к компьютеру. Есть также варианты антенн сразу с 3G/4G-Wi-Fi-роутером. Подробное обсуждение различных моделей таких устройств – это предмет отдельной статьи. Однако вкратце отмечу следующие моменты:

  1. Если уличная антенна имеет небольшое усиление (менее 10 дБ), тогда, по сути, такой набор мало чем отличается от 3G/4G-Wi-Fi-роутера, вынесенного на улицу в пластиковом герметичном боксе.
  2. Если антенна имеет достаточно большое усиление (14-20 дБ), тогда усиление будет более заметным. Однако и цена такого решения будет достаточно высокой.

Недостатками такой системы можно считать:

  • Низкую надёжность электронного оборудования при нахождении на улице.
  • Из-за малого усиления такой системы необходим достаточно уверенный сигнал в месте установки уличного устройства.
  • Большая часть подобных устройств, продаваемых в России, сделаны кустарным способом, либо из бюджетных материалов.

УСИЛЕНИЕ СВЯЗИ С РЕПИТЕРОМ

Самым мощным способом решения такой задачи будет установка системы усиления с репитером. Однако, чтобы дальше раздать интернет по Wi-Fi, нужно будет в зоне действия внутренней антенны установить или телефон в режиме роутера, или 3G/4G-Wi-Fi роутер.

При правильном подходе роутер можно подключить к усилителю сигнала сотовой связи и интернета или напрямую вместо внутренней антенны или через ответвитель. Это позволит исключить затухание сигнала при передаче его по воздуху от антенны до роутера и, тем самым, ещё больше увеличить «дальнобойность» системы усиления.

Современные репитеры имеют усиление 65 дБ и более, плюс добавляется усиление уличной антенны. Итого усиление такой системы составит более 70 дБ. Ни один другой способ не может сравниться с эффективностью такой системы. Чем большее усиление она даёт, тем более слабый сигнал можно принять, усилить и получить стабильный Интернет.

Недостатки у такой системы также имеют место быть:

  • Невозможность принять сигнал в режиме MIMO в некоторых случаях может приводить к снижению скорости примерно до 20%.
  • При использовании связки репитер + 3G/4G-Wi-Fi роутер существенно увеличивается стоимость системы.

КАК УСИЛИТЬ МОБИЛЬНЫЙ ИНТЕРНЕТ РАЗНЫХ ОПЕРАТОРОВ

Такая задача часто возникает для того, чтобы каждое мобильное устройство использовало тот мобильный Интернет, который есть у него по тарифу.

Другая область применения такой задачи – это необходимость создания дополнительных резервных Интернет-каналов на СИМ-картах нескольких операторов.

Какие есть варианты:

Использование двухсимочного модема или 3G/4G-Wi-Fi роутера позволяет назначить одну СИМ-карту главной, а вторую использовать в качестве резервной. То есть в случае пропадания мобильного Интернета на одной из них происходит переключение на другую.

Если уровень сотового сигнала хотя бы по одной из них слабый, тогда необходимо будет искать место с хорошим сигналом или пробовать усилить сигнал выносной антенной. Возможно также усилить сотовый сигнал с использованием репитера (см. выше).

Недостатки такого способа усиления:

  • Стоимость двухсимочных роутеров и модемов существенно выше.
  • Требуется наличие хотя бы одного, но хорошего сотового сигнала. Если же любой сигнал слабый, тогда необходима установка уличной антенны или системы усиления с репитером.
  • Скорость Интернета определяется той СИМ-картой, которая сейчас работает.
  • Переключение между СИМ-картами происходит достаточно медленно (более 1 минуты) и не всегда корректно.

Использование профессионального многосимочного модема. Такое оборудование появилось достаточно недавно. Некоторые многосимочные модемы могут работать одновременно через несколько сим-карт (4 шт. и более) и, таким образом, значительно увеличивать скорость Интернет-соединения для своего пользователя. В некоторые модели производители могут сразу встраивать Wi-Fi-роутеры. К недостаткам подобного оборудования можно отнести следующие:

  • Отсутствует какое-либо усиление и, соответственно, требуется наличие хорошего сотового сигнала. Если сотовый сигнал слабый, тогда необходима установка уличной антенны или системы усиления с репитером.
  • Наличие достаточно большой абонентской платы.
  • Очень высокая стоимость оборудования.

Одним из наиболее простых способов усилить сотовый сигнал сразу для разных операторов является установка системы усиления с репитером. В такой системе репитер создаёт зону хорошего приёма сразу для всех операторов, сигнал которых он усилил. Естественно, перед установкой важно разобраться, сигналы каких операторов и на каких частотах можно усилить.

Если усилитель сотовой связи выбран правильно, и вся система установлена корректно, в этом случае все абоненты, находящиеся внутри помещений, будут использовать мобильный Интернет непосредственно на своих устройствах.

К недостаткам такой системы можно отнести:

  • Необходимость предварительного выяснения частот сотового сигнала.
  • Невозможность принять сигнал в режиме MINO в некоторых случаях может приводить к снижению скорости примерно до 20%.

КАК УСИЛИТЬ СОТОВЫЙ СИГНАЛ ДЛЯ ГОЛОСОВОЙ СВЯЗИ И МОБИЛЬНОГО ИНТЕРНЕТА ВО ВСЁМ ПОСЁЛКЕ ИЛИ НА СТРОЙПЛОЩАДКЕ

Такаю задачу может решить только система усиления с репитером. Как правило, для её создания требуются опытные специалисты и дорогостоящие мощные репитеры. В некоторых случаях даже необходима установка мачты связи в 30 и более метров.

Подробности установки такой системы я не буду описывать в этой статье, однако, отмечу, что для небольшого СНТ она, скорее всего, будет нерентабельна.

ИТОГИ

В качестве заключения хочу сказать, что в большинстве случаев проблемы слабого сотового сигнала решаемы тем или иным способом. Важно либо самому вникнуть в суть проблемы и выбрать правильное оборудование, что не так сложно, как может показаться на первый взгляд, либо сразу обратиться к профильным специалистам и сэкономить время.

© Анатолий Климовицкий 2021 г. Эта статья является охраняемым объектом авторских прав! Воспроизведение текста статьи и/или его частей разрешается в сети Интернет с обязательным указанием имени автора и активной гиперссылки на источник. В противном случае мы сначала нотариально заверим скриншоты вашего сайта с нашей статьей, затем потребуем хостинг провайдера заблокировать ваш сайт, а потом подадим на вас в суд. Авторство зарегистрировано в базе данных интеллектуального регистратора IREG #2050981 от 4 марта 2021 года.

Антенна Харченко своими руками для 3G модема из подручных средств

Доступ к мобильному интернету необходим многим людям потому, что он позволяет оперативно решать текущие задачи на значительном удалении от дома. Однако операторы Интернет соединений не всегда могут предоставить качественные услуги своим потребителям по той причине, что надежная связь создается только в зоне уверенного приема, которая ограничена мощностью передатчика, рельефом местности и дистанцией.

Улучшить качество цифрового сигнала и увеличить дальность его приема можно за счет подключения к антенне. Ее не сложно приобрести в магазине или сделать своими руками.

Среди заводских моделей антенн легко найти мощные устройства с повышенными характеристиками. Но довольно часто можно обойтись простой конструкцией, собранной из подручных средств своими руками за счет популярной разработки Харченко. Она по выходным параметрам вполне надежно обеспечивает работу мобильных устройств, создавая усиление до 3÷4 децибелл даже без рефлектора, а с его применением — вплоть до 9.


Содержание статьи

Необходимый инструмент и материалы

Чтобы изготовить антенну Харченко для 3G модема своими руками можно обойтись минимальным набором приспособлений и инструментов, которые имеются практически у каждого домашнего мастера.


Из материалов нам потребуется:

  • отрезок медного провода длиной 30 см, который можно в крайнем случае купить в магазине;
  • небольшой кусок коаксиального телевизионного кабеля от одного до двух метров;
  • пластиковая крышка от бутылки с водой или средств бытовой химии;
  • жесть, фольга или отработавший свой ресурс ДВД диск;
  • линейка, карандаш или маркер для разметки;
  • нож для разделки кабеля;
  • пассатижи или небольшие тиски для изгиба провода;
  • паяльник для припаивания проводов к контактам;
  • клей любой марки для пластмасс — можно изготовить самодельный, растворив на дне стеклянной баночки или стакана обыкновенный пенопласт в бензине АИ-95 либо ацетоне.

Устройство и габариты антенны Харченко

3G модем работает на частоте 2100 мегагерц, которой соответствует длина волны 143 мм. На практике ещё встречаются модели, созданные под 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.

Форма и соотношение размеров антенны показаны на картинке. Принцип работы этой конструкции более подробно описан в статье о приеме сигналов для цифрового телевидения.


Основными узлами антенны являются:

  • вибратор, на который индуцируются, наводятся волны электромагнитных колебаний, посылаемые передатчиком оператора 3G;
  • антенный кабель с узлом согласования, который передает индуцированный сигнал от вибратора;
  • узел передачи сигнала с кабеля на вход модема;
  • рефлектор, устраняющий помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Вид металла

Для антенны обычно используют медь или алюминий. В домашних условиях, учитывая маленькие габариты вибратора, проще подсоединять провода пайкой. Поэтому останавливаемся на меди даже не рассматривая ряд других ее преимуществ.

Форма и площадь поперечного сечения

Рекомендуем создавать антенну Харченко из медного провода с поперечным сечением 5 мм кв или диаметром 2,5 мм, как наиболее оптимальную.

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм кв), которая незначительно снизит показатели приема. В крайнем случае допустимо выполнить монтаж с сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторой местности это вполне допустимо.

Основные размеры

Применительно к вышерасположенному рисунку все показатели сведены в таблицу.

Обозначение и параметрРазмер в мм
50 Ом75 Ом
L1, сторона квадрата извне35,835,7
L2, сторона квадрата внутри34,234,4
L3, суммарная длина100,395,5
L4, ширина50,152,1
L5, расстояние в месте пайки2,11,8
D, дистанция между вибратором и рефлектором16,417,4
В, ширина рефлектора143143
Н, длина рефлектора143143

Приведенные в таблице размеры являются оптимальным решением для практического изготовления. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и применительно к самодельной антенне не имеет смысла.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметрию квадратов и одинаковый размер боковых сторон.

Требования к кабелю для антенны Харченко

Основное различие, с которым может столкнуться домашний мастер — это величина волнового сопротивления, которая может быть 75 или 50 Ом.


Для уменьшения потерь мощности лучше использовать кабель с меньшим сопротивлением. Он ближе подходит по электрическим характеристикам, лучше согласовывается, обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов кабеля лучше поточнее выполнить под него механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или болгаркой из старой алюминиевой кастрюли либо вообще изготовить из куска фанеры или картона и обклеить фольгой. Разницы большой не будет. Лишь бы он перекрывал идущие с любой стороны помехи.


Мы предлагаем использовать для антенны Харченко ненужный DVD диск. Его одна сторона покрыта алюминиевой фольгой и отлично справится с отражением волн. К тому же он обладает эстетичным видом и значительно упрощает работу.

Нам потребуется только смазать его клеем и закрепить на торце вставки — крышки от пластиковой бутылки, отрегулировав удаление вибратора от рефлектора добавлением дополнительных шайб или срезанием излишней толщины.

При сборке обращайте внимание на параллельность плоскостей вибратора и рефлектора.

Как собрать антенну Харченко для 3G модема

Изготовление вибратора

Основное внимание необходимо сосредоточить на качестве исполнения габаритов — обеспечить максимальную симметрию конструкции. Для этого важно все грани квадратов выполнить совершенно одинаковыми, что можно сделать за счет:

  1. предварительной разметки проволоки маркером;
  2. использования контрольного шаблона определенной длины.

При первом способе пассатижи устанавливают на разметку провода и изгибают последний руками под углом 90 градусов, контролируя выгиб по угольнику.


Для второго метода необходимо откусить часть проволоки по размеру, чуть большему стороны квадрата, как показано на фотографии, а затем подточить его напильником до контрольной величины.

Подготовленный шаблон вместе с проволокой укладывается в губки пассатижей так, чтобы один конец вместе с проводом упирался в твердую поверхность, а второй совпал с выходной плоскостью губок (позиция №1).

Далее усилием руки выгибают вибратор, используя контрольный образец для каждой стороны квадрата (позиции 2 и 3).

Когда проволока окончательно выгнута, то ее оставшийся кусок удаляют бокорезами.


Делается контрольный замер граней, обеспечивающий симметрию конструкции и расположение всех сторон в одной плоскости с контролем по линейке.

Подключение кабеля и рефлектора

По центру крышки от пластиковой бутылки просверливаем дрелью или вырезаем ножом плотное отверстие по диаметру кабеля и вводим его конец. Затем разделываем, оголяя центральную жилу с экраном для залуживания и пайки.


Подключение проводов самодельным паяльником «Момент» показано на очередной фотографии.


Когда пайка закончена, то крышку надвигают по кабелю на вибратор. Прочность их соединения можно усилить за счет клея и создания небольших пропилов надфилем в пластике пробки.

DVD диск через центральное отверстие вставляется в кабель и просто приклеивается к торцевой стороне пробки. В нашей конструкции рефлектор и вибратор не имеют между собой электрического контакта.

Способы передачи 3G сигнала с антенны на модем

Собранный нами антенный вибратор совместно с рефлектором обеспечивают нормальный прием электромагнитной волны 3G сигнала по воздуху от передатчика и направляют его энергию по коаксиальному кабелю. Далее остается уловить его модемом.

Этот вопрос можно решить двумя путями:

  1. создать непосредственное металлическое подключение проводов коаксиального кабеля прямо к плате модема;
  2. использовать созданную антенну Харченко в качестве промежуточного звена усиления и с ее помощью осуществить передачу принятого сигнала на встроенную антенну модема.
Способ передачи информации по проводному каналу

Здесь могут использоваться два варианта, когда на модеме:

  1. имеется разъем для подключения к внешней антенне;
  2. или его нет.
Вариант №1

Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Для прямого подключения выхода от коаксиального кабеля к плате модема потребуется не только разборка последнего, но и припаивание центральной жилы с экранной оболочкой к дорожкам микросхемы.

Эту сложную техническую работу необходимо выполнять точно, безопасно и с соблюдением технологии. К ней можно приступать только при наличии соответствующего опыта. Иначе модем может выйти из строя, тогда его придется приобретать заново.

Чтобы предотвратить такие случаи дальше эту тему не развиваем.


Опытный мастер, умеющий работать с электронными микросхемами, решит этот вопрос самостоятельно, а всем остальным предлагаем пойти по другому пути.

Способ передачи информации по беспроводному каналу

Для осуществления этого метода на выходные концы коаксиального кабеля припаивают электроды, которые работают генераторным узлом, излучают принятую и усиленную электромагнитную волну непосредственно на антенну модема.

Делаем любой ниткой один виток по наружному периметру корпуса модема и замеряем его длину линейкой. У меня получилось 70 мм. Добавляем 5 мм и вырезаем из медной фольги или жести от консервной банки две полоски длиной 75 мм и шириной 45 и 27.

Широкую пластину для центральной жилы изгибаем по форме модема, а для экрана — полуокружностью и припаиваем их к антенне Харченко.

Обращаем внимание на отсутствие электрического контакта с созданием воздушного зазора между ними.


В противном случае, как показано на фотографии, возникает короткое замыкание выходных цепей, которое в домашней электропроводке отключает автоматический выключатель, а в нашем случае сигнал с антенны будет блокирован и на модем не пройдет.

Электроды самодельной антенны Харченко следует развести на небольшое расстояние и сориентировать их так, чтобы они генерировали и направляли принятый электромагнитный сигнал на встроенную антенну модема. Их оптимальное положение можно подобрать опытным путем.

Упрощенная конструкция электродных концов

Вполне допустимо разделать кабельный конец со стороны модема около 10÷15 см и центральную жилу обмотать по периметру корпуса, а к экрану припаять загнутую полоску жести порядка 7÷9 см.

Заключительные операции

Остается вставить 3G модем в гнездо ноутбука. А затем проверить качество связи.


До подключения самодельной антенны он был очень слабым с активной самой маленькой полоской индикатора.


Применение простой конструкции антенны Харченко позволило значительно усилить его величину до хорошего уровня приема.


Интересные идеи для изготовления подобной конструкции с рефлектором показаны в видеоролике владельца Самоделки Рунета “Антенна для 3G модема своими руками”. Только отнеситесь к ним критически, как и многим другим рекомендациям в интернете.

Сейчас у вас самое благоприятное время задать вопрос в комментариях или поделиться статьей с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

Усиление сотовой связи и интернета 3G 4G на даче и в доме

  • удаленность дома от сотовых вышек;
  • наличие естественных заграждений в виде лесного массива;
  • расположение участка в овраге;
  • возведение дома из материалов, поглощающих и отражающих сигнал, как металлическая крыша, железобетонные перекрытия.

Простой и доступный выход - монтаж усиления сотовой связи и интернета на даче и в доме для обеспечения надёжного голосового и интернет канала. Подключение доступно в любом месте области, где есть хоть какой-то сигнал снаружи. Оборудование позволяет улучшить приём всех основных мобильных операторов - МТС, БИЛАЙН, МЕГАФОН, ТЕЛЕ 2.

Комплекты активного оборудования для дачи и дома

В разделе представлены популярные варианты комплектов оборудования. Система подбирается индивидуально. Стоимость зависит от поставленных задач: усиление только голосовой связи или голосовой связи с интернетом, а также от площади помещения, уровня сигнала снаружи, внутри дома, толщины и материалов перегородок, перекрытий.




  • КОМПЛЕКТ ДО 100 М2
  • Оборудование+работа = 23 930₽
  • В комплект входит:
    Репитер один диапазон 900/1800/21001 шт.
    Внешняя антенна - 1 шт.
    Внутренняя антенна-1 шт.
    Кабель - 10 м.
    Разъемы - 4 шт.
    Делитель - нет.
    Кронштейн-1 шт.
    Монтажные работы




  • КОМПЛЕКТ ДО 300 М2
  • Оборудование+работа = 38 000₽
  • В комплект входит:
    Репитер один диапазон 900/1800/21001 шт.
    Внешняя антенна - 1 шт.
    Внутренняя антенна -2 шт.
    Кабель - 30 м.
    Разъемы - 8 шт.
    Делитель на 2 - 1 шт.
    Кронштейн-1 шт.
    Монтажные работы




  • КОМПЛЕКТ ДО 600 М2
  • Оборудование+работа = 93 700₽
  • В комплект входит:
    Репитер один диапазон 900/1800/21001 шт.
    Внешняя антенна - 1 шт.
    Внутренняя антенна-5 шт.
    Кабель - 70 м.
    Разъемы - 22 шт.
    Ответвитель - 4 шт.
    Кронштейн-1 шт.
    Монтажные работы

Система усиления сигнала на дачу и в дом: что выбрать

Особенности местности, площадь дома и иные характеристики могут влиять на состав комплекта, дополняя элементами, как делители сигнала, внутренние антенны, дополнительные усилители - бустеры. Когда сигнал интернета раздаётся по WiFi или проводным каналам связи, могут потребоваться такие комплектующие как: Wi-Fi роутеры, точки доступа, свичи. Активное усиление чаще используется для улучшения голосовой связи, реже для интернета, что связано с высокой стоимостью комплектов.

Пассивный вид рекомендован для организации приёма интернета. На крышу помещения выносится одна внешняя антенна, которая при помощи кабеля соединяется с USB модемом мобильного оператора: МТС, Билайн, Теле 2, Мегафон. Модем может быть подключен напрямую в компьютер или Wi-Fi роутер для дальнейшей раздачи сигнала по помещению посредством Wi-Fi. Основное отличие - производится усиление только определённого оператора интернет, из плюсов можно назвать низкую стоимость системы.

Часто экономически оправданно использовать оба варианта: улучшение голосовой связи с помощью активного усиления с репитером, организация канала интернет с помощью внешней усиливающей антенны.

Частотные диапазоны и мощность устройств

Основная задача при организации системы усиления - определить нужный частотный диапазон и подобрать мощность. Элементы сотовой системы: усилители (репитеры) и антенны работают на определённой частоте и отличаются уровнем усиления. Мобильные операторы используют 3 стандарта связи диапазонов: 800, 900, 1800, 2100, 2600. Схематично это можно отобразить следующим образом:

ЧастотаФорматы связи
800 МГц

 LTE 800 (4G)
900 МГцGSM 900 (2G)UMTS 900 (3G)LTE 900 (4G)
1800 МГцGSM 1800 (2G) LTE 1800 (4G)
2100 МГц UMTS 2100 (3G)LTE 2100 (4G)
2600 МГц  LTE 2600 (4G)

Как же определить нужную для усиления частоту? Это возможно при помощи замера сигнала. Измерения могут быть выполнены профильной организацией с помощью профессионального прибора, либо с помощью сервисных настроек мобильного телефона (Замер сигнала на IPHONE. Замер сигнала на SAMSUNG). Если стоит задача улучшения сотового сигнала нескольких операторов, то замеры производятся на каждого из них.

Внимание! Мобильный телефон подключается к наиболее высокой частоте в помещении. Так, если внутри присутствует сигнал частот GSM900 и 3G 2100, то последняя 2100 будет в приоритете, даже если имеет более слабый приём. Поэтому рекомендуется производить усиление наивысшей частоты, зафиксированной при замере в помещении.

За городом, где плотность вышек небольшая, для дачи и дома подойдет репитер диапазона GSM900, UMTS 2100. Для городов чаще используются частоты GSM 1800, LTE 1800, UMTS 2100. В ситуациях, когда сотовые операторы работают на разных частотах, рекомендуется приобретать двух или мульти диапазонные усилители связи.

В системах пассивного усиления интернет сигнала выбрать оборудование значительно проще. Практически все интернет антенны мультидиапазонные. Основное различие - поддержка технологии MIMO, что дословно переводится, как: "множественные входы, множественные выходы". Устройства, работающие по данному стандарту, имеют широкую полосу пропускания, что позволяет получить более высокую скорость.

Комплекты интернета на дачу и в загородный дом

В разделе представлены пассивные варианты усиления интернет сигнала. Выбор комплекта обусловлен мощностью сигнала снаружи помещения. Если приём раздаётся на большие площади, то применяются дополнительные точки доступа.



  • Оборудование+работа = 18 790₽
  • В комплект входит:
    Антенна 14дБ - 1 шт.
    Роутер Keenetic - 1 шт.
    Модем Huawei -1 шт.
    Кронштейн - 1 шт.
    Пигтейл -1 шт.
    Сим-карта -1 шт.
    Кабельная сборка 10м - 1 шт.
    Монтаж



  • Оборудование+работа = 22 760₽
  • В комплект входит:
    Антенна  MIMO 17дБ - 1 шт.
    Роутер Keenetic - 1 шт.
    Модем Huawei -1 шт.
    Кронштейн - 1 шт.
    Пигтейл -2 шт.
    Сим-карта -1 шт.
    Кабельная сборка 10м -2 шт.
    Монтаж



  • Оборудование+работа = 26 560₽
  • В комплект входит:
    Антенна  MIMO 20дБ - 1 шт.
    Роутер Keenetic  - 1 шт.
    Модем Huawei -1 шт.
    Кронштейн - 1 шт.
    Пигтейл -2 шт.
    Сим-карта -1 шт.
    Кабельная сборка 10м -2 шт.
    Монтаж

Принцип работы и технические характеристики устройств

В "Спектр ТВ" вы можете приобрести оборудование для помещений любого размера и типа, заказав его установку в пределах Москвы и Московской области. На сайте представлены самые популярные варианты комплектов, исходя из площади помещения (до 100, 150 или 300 кв.метров), помогающие усилить сигнал ведущих операторов связи (Мегафон, Билайн, МТС, Теле2). При монтаже комплекта на объекте большой площади дополнительно понадобится делитель мощности, несколько внутренних антенн.

Доступна возможность подобрать другое оборудование, которое не включено в базовый комплект, например, более мощный репитер или антенну, в зависимости от уровня сигнала в месте приема, от размера помещения.

Усиление сигнала своими руками

Улучшить поступающий интернет-сигнал можно отчасти и своими силами (собранная своими руками антенна при наилучшем раскладе улучшит качество сигнала на 10-15 процентов) по одному из приведенных ниже вариантов:

  1. Вывести 3G или 4G модем на улицу (на крышу или за окно). Такой способ будет эффективен, если причина неудовлетворительной связи — толстые стены или металлическая крыша, которые частично поглощают волну.
  2. Изготовить рефлектор. Подойдет любая металлическая емкость, выполняющая функцию рефлектора (металлическая банка или кастрюля). Затем модем следует расположить по центру емкости, выполняющей роль своеобразного усилителя сигнала.

Недостатки подобных методов в том, что они только улавливают сигнал, но не ретранслируют его в обратном направлении. Использование стационарных самодельных усилителей создает определенное неудобство, и не способно в полной мере решить проблему низкого качества связи за городом.

Кому доверить установку усиления связи на даче или в загородном доме?

Наши преимущества:

  • Низкие цены. Только рекомендованные заводом-изготовителем цены.
  • Быстрые сроки. Мы знаем, насколько клиент дорожит своим временем. Установка выполняется в сжатые сроки. При желании заказчика произвести подключение без предварительного выезда, предлагаем взять несколько комплектов оборудования, произвести замер и монтаж одним днем, подобрав подходящий вариант на месте.
  • Различные способы оплаты. Безналичная и наличная формы расчета. Практикуется оплата по факту, после выполнения работ.
  • Гарантия. На все оборудование и работы предоставляется гарантия 12 месяцев.

Расчет комплекта сотовой связи для дома площадью 56 м

2

В компанию поступил заказ на монтаж системы усиления сигнала для небольшого щитового дома, размерами 7×8. При выезде и замере было выявлено, что из-за расположения строения в лесном массиве, прием достаточно слабый. Подключен следующий комплект:

ОборудованиеКол-воЕд.Цена, ₽Сумма, ₽
1Репитер TITAN1шт.96009600
2Антенна внешняя 900-14Y1шт. 18901890
3Кронштейн стеновой1шт.450450
4Внутренняя антенна ANT-700/2700-PI1шт.12001200
5Кабель 5D/FB10м95950
6Разъем под кабель 5d/fb4шт.200800
8Расходные материалы1шт300300
9Монтаж и настройка оборудования1шт65006500
 ИТОГО:21 690₽

Расчет комплекта сотовой связи для дома площадью 250 м

2

В добротном двухэтажном доме из бруса было установлено GSM оповещение о работе системы отопления, но из-за неуверенного приема, смс сообщения приходили через раз, клиенту приходилось часто ездить и проверять систему. Заказчику было предложено подключить комплект усиления мобильного сигнала, в состав которого входило:

ОборудованиеКол-воЕд.Цена, ₽Сумма, ₽
1Репитер VT2-900LED1шт.1790017900
2Антенна внешняя 900-14Y1шт.18901890
3Кронштейн стеновой1шт.450450
4Внутренняя антенна ANT-900/2700 FDI2шт.6901380
5Кабель 5 D/FB40м953800
6Разъем под кабель 5D/FB8шт.2001600
7Делитель на 21шт.18001800
8Расходные материалы1шт. 300300
9Монтаж и настройка оборудования1шт.95009500
 ИТОГО:38 620₽

Результат — налаженная качественная голосовая связь, работающая, как часы, сигнализация.

Возможно, вас заинтересует "спутниковое ТВ для дачи".

Усиление связи можно заказать по телефону: +7(962) 963-31-08

UMTS облучатель BOF-900

с эллиптической поляризацией BOF-900.


BOF-900 - облучатель для работы в качестве приемной антенны (облучатель + спутниковая тарелка) в 3G SM сетях на частотах 880—915, 925—960 МГц.
Имеет собственное усиление 8,5 dBi, поэтому может использоваться, как самостоятельная направленная GSM (UMTS) антенна.

При установке облучателя на спутниковую тарелку, даже самого малого диаметра, коэффициент получаемой антенн существенно увеличивается.
Узнать: какое усиление даст выбранная Вами тарелка, можно в сравнительной таблице усилений.

Облучатель BOF-900 предназначен для работы в UMTS сетях всех операторов связи (Мегафон, МТС, Билайн).
Может эксплуатироваться в любых иных сетях беспроводной передачи данных в диапазоне 900 МГц.

Особенностью UMTS (3G SM) облучателя BOF-900 является его эллиптическая поляризация. Это означает, что BOF-900 будет весьма эффективно работать в тех, условиях, где остальные антенны/облучатели работать не будут совсем. Подобные условия довольно часто встречаются в загородных поселках, на дачах, особенно на пересеченной и в лесной местности. Здесь сигнал от базовых станций претерпевает множественное переотражение, из-за чего на встроенные антенны 3G модемов приходит множество разнонаправленных по вектору поляризации сигналов с фазовой и временной задержкой.
В результате модем не может детектировать основной сигнал и соединение с базовой станцией становится неустойчивым с частыми обрывами и скачками скорости.

Облучатель BOF-900 за счет эллиптической поляризации способен суммировать все приходящие на него переотраженные сигналы, суммируя их по вектору.
В данном случае можно сказать, что переотраженные сигналы, которые были бы помехой обычной антенне, для облучателя с эллиптической поляризацией становятся дополнительной компонентой, усиливающей основной сигнал.

В условиях крайне искаженного и ослабленного сигнала эффект от замены обычной антенны на BOF-900 с эллиптической поляризацией получается весьма ощутимый.
При полной неработоспособности обычных антенн, BOF-900 обеспечивает устойчивое высокоскоростное соединение с базовой станцией оператора связи.

Подобный эффект подтверждается многочисленными полевыми испытаниями и отзывами реальных пользователей.

Облучатель устанавливается в стандартные посадочные места (конвертородержатели) спутниковой тарелки.

Сама антенна (тарелка) устанавливается так, как показано на рисунке. Обратите внимание, что дуга конвертородержателя должна быть параллельна земле (уровню горизонта).
Только при таком положении сигнал распространяется вдоль линии горизонта и антенна правильно и эффективно работает.

Технические характеристики облучателя BOF-900:
Рабочий диапазон частот, МГц 880~915, 925~960
Собственное усиление облучателя, dBi 8.5
Входное сопротивление, Ом 50
Сектор излучения в H-плоскости (-3 dB ) 32°
Сектор излучения в E-плоскости (-3 dB ) 32°
Поляризация Круговая поляризация (эллиптическая) заложена конструктивно. Не может быть изменена пользователем в процессе эксплуатации антенны
Максимальная подводимая мощность, Вт 5
Подавление паразитной поляризации, dB
- 25
КСВ, не хуже 1,5 в рабочем частотном участке
Вес НЕТТО / БРУТТО, кг
0,75 / 0,9
Исполнение Всепогодное, всеклиматическое.
Габариты (ДхШхВ), мм 240*190*190
Рабочая температура, °С Влажность -60..+40 при 100 % влажности
Допустимая скорость ветра, м/с 35
Техническое обслуживание Используются устойчивые материалы, в обслуживании не нуждается
Комплект поставки:
Облучатель BOF-900 1 шт.
Инструкция по эксплуатации 1 шт.

Заказать облучатель BOF-900 можно как самостоятельный товар, без дополнительных аксессуаров и комплектуащих.
А можно приобрести сразу со спутниковой тарелкой и кабельными сборками Bester для подключения к активному оборудованию.

Антенна для теле2 своими руками

Порой, сети 3G – единственный вариант комфортного доступа в интернет. Но скоростной доступ UMTS/HDSPA далеко от базовых станций не водится, особенно в условиях бетонных джунглей. Посему чаще всего приходится довольствоваться GPRS/EDGE и путешествовать по Сети со скоростью сонной черепахи.

Если 3G всё же «добивает» до вашего жилища, но коннект то есть, то нет – стабильную связь получить можно. К примеру, в моём доме на втором этаже 3G ловится, тогда как на первом – нет. После небольшого апгрейда сеть 3G стала ловиться на ура и на первом этаже. О том, как научить гаджет видеть сеть 3G с помощью собранной из подручных материалов антенны, мы и расскажем в этой статье.

Сразу отбросим решения, связанные с покупкой промышленно изготовленной антенны. Это затратно и не стоит упоминания уже потому, что далеко не каждый модем имеет разъем для подключения внешней антенны. Более того, стоимость антенного адаптера для модема может оказаться сопоставимой со стоимостью самого модема.

Далее стоит подчеркнуть, что критерием эффективности того или иного решения надо считать не количество децибел или процентов, отображаемых управляющей программой модема, не числом «палок» на индикаторе, а реальным увеличением скорости доступа, то есть подключением режима 3G. Приведенный скриншот демонстрирует относительность стандартных индикаторов.

Хотя как косвенное подтверждение правильности выбора эти показатели вполне подойдут. Стоит также заметить, что сама возможность подключения к интернету на скорости 3G зависит от очень многих факторов (расстояние до базовой станции, погоды, занятости слотов, активности абонентов), а мы пытаемся улучшить лишь один из них.

Эффективность антенны проверяли так: включали режим «только 3G». Соответственно, если 3G не ловится, то нет и передачи данных. «Палкометр» при этом может показывать как отличный уровень сигнала, 4-5 палочек, так и слабый – 1-2. В первом случае это означает, что есть только 2G подключение.
Проволока, кастрюли и удлинитель

Для начала рассмотрим самый простой вариант: три-четыре витка медной проволоки, намотанные на модем. Умельцы со стажем советуют наматывать провод на самом конце модема, где расположена встроенная антенна.

В нашем случае и «палкометр», и индикатор уровня в «информации о модеме» бодро показали увеличение уровня сигнала. По крайней мере, с нестабильных -107 дБ (децибел соотношения сигнал/шум) он подрос до уверенных -101 дБ. Строго говоря, такое «проволочное решение» больше напоминает искусство: толщину провода, количество витков и длину свободного конца антенны нужно подбирать для каждого конкретного места и модема. К примеру, лишний виток или 5 см провода могут не улучшить, а, напротив, ухудшить сигнал.

Второй вариант – кастрюля или дуршлаг. Любители экспериментировать, доведенные до отчаяния низкой скоростью доступа, а то и вовсе его отсутствием, мастерят экзотические конструкции в виде экранов, кастрюль и даже спутниковых тарелок. Поймать 3G с помощью кастрюли проще, чем с проводом, но и времени на установку это требует больше.

Кстати, часто в комплекте с модемом идет кабель-удлинитель на 3- 5 метров с кусочком двустороннего скотча для крепления на окно или стену. Этот вариант описывают сами операторы в руководстве. По качеству удлинитель сравним с проволокой. Но мне лично бывает проще крутануть кусочек проволоки, чтобы «поймать» 3G, чем возиться с удлинителем.
Антенна Харченко для 3G

К сожалению, предложенные выше решения далеко не всегда приводят к желаемому результату, а значит, имеет смысл попробовать более продвинутое решение – изготовить простую, но эффективную рамочную антенну. По отзывам, очень хороший результат дает антенна Харченко, представляющая собой два квадратных элемента. Берем толстый (3,5- 4 мм) медный провод и изгибаем его как показано на фото.

Всем привет, предлагаю вашему вниманию очень простой способ усилить сигнал 3G в несколько раз. Самоделка очень простая, вам не придется ничего паять, чертить, не нужны будут даже провода и электронные комплектующие.

Началось все с того, что недалеко от нас запустили интернет 3G, а точнее HSPA+. Но, не смотря на то, что наш хутор находится всего в 3 км от вышки, сигнал никак не ловился, так как село находится в низине. Я вешал модем высоко на березу, как минимум метров на 15 от земли, но результатов не было, сигнал проскакивал лишь иногда.

Сегодня начал искать решения этой проблемы. Первым делом сделал антенну Харченко, как я ее ни крутил, как не мудрил, мне она абсолютно не помогла. Начал искать сигнал, ходя вокруг дома, залазил на сарай, на чердак, даже на дом, но результатов не дало. Имеется у меня рядом постройка, балкон с металлическим ограждением. Залез я на него, стал искать сигнал там. Так вот, в этом ограждении есть круглые отверстия, как только я установил вертикально модем в это отверстие, сразу появился сигнал и скорость составила целых 7 Мбит/с. Я подумал сперва, что это случайность. Проверял несколько раз, как только ставишь модем в отверстие, сразу появляется сигнал, убираешь, сигнала нет. Причем если модем стоит вертикально, скорость в 2 раза выше, чем при горизонтальной установке. Модем у меня ZTE MF65M .

Далее я провел еще один эксперимент, валялся у меня старый алюминиевый тазик, попробовал использовать его как отражатель, то есть по принципу спутниковой тарелки. Располагал модем напротив дна, но сигнала не поймал. Решил повторить опыт с отверстием, вырезал его в дне тазика и потом установил по центру модем, и тут опять, модем начал принимать сигнал! Причем я ходил с этим тазиком по территории и он почти везде принимал интернет. Решил я на основе этого тазика сделать антенну. В принципе, можно использовать просто лист стали, это тоже должно работать. Как именно, это работает, не знаю. Но вероятно, сигнал распространяется по пластине и потом фокусируется в центре на модеме, по принципу рупора. Сделал экспериментальный вариант антенны и пока не жалуюсь. Потом попробую с более большим отражателем.

Материалы и инструменты, которые мне понадобились:

Для изготовления самой антенны – тазик, кусок листовой стали или что-то похожее, я использовал тазик из алюминия.
Для изготовления мачты – стальная труба, кусок стальной пластины, винты с гайками и шайбами. но вы можете просто прибить антенну к дереву или дому.

В качестве модема модем/роутер ZTEMF65M .

Список инструментов:
– болгарка;
– молоток;
– долото;
– сварка;
– дрель.

Процесс изготовления антенны:

Шаг первый. Начнем с антенны
Антенна представляет собой кусок металла, в центре которого нужно проделать отверстие под ваш модем. Модем должен располагаться вертикально, у меня с моим модемом ZTE MF65M были достигнуты так наилучшие результаты. Если расположить модем горизонтально, будет тоже работать, но скорость в два, а то и в три раза меньше.
Я сперва прорубил в тазике круг долотом, а потом окончательно его вырезал болгаркой.










Шаг четвертый. Тестирование
Пришло время тестировать, модем у меня имеет функцию роутера, то есть, раздает Wi-FI, и довольно далеко, по воздуху спокойно ловится на 150 метров. Поднял антенну над домом и развернул на вышку. Ранее тут ничего не ловилось, сейчас модем с легкостью увидел 3G-покрытие. Скорость у меня без труда идет в 3 Мбит/с, а раньше я сидел на убогом EDGE, который выдает не более 0.17 Мбит/с.

Конечно, потенциал вышки как минимум 7 Мбит, так что антеннка работает не на полную мощь. Вероятно, площадь тазика маловата. В целом я доволен, есть куда развиваться. Денег потрачено «0» копеек, проблема решена.

Если у вас есть мысли, как и почему это работает, пишите в комментариях. На этом у меня все, удачи и творческих вдохновений. Если сделаете себе такую антенну, обязательно отпишитесь о результатах!

О сайте

Статьи по темам

вторник, 8 июля 2014 г.

Самодельный пассивный ретранслятор мобильного телефона и интернета.

Пассивный ретранслятор на 900 МГц.
Диаметр оправки (рюмки) 4,3 см. Частота 1,9 – 2,2 ГГц.

Как это работает. Одна направленная антенна, вынесенная из поглощающей железобетонной стены или приподнятая над металлической крышей загородного дома, или просто приподнятая над землёй – ориентируется на базовую станцию. Вторая антенна, будь это подвал, помещение загородного дома – должна быть направлена на мобильный телефон или смартфон или находиться рядом с ними.

Электрическая схема ретранслятора. 1 – антенна направлена на базовую станцию. 2 – коаксиальный кабель. 3 – вторая антенна находится рядом с мобильным телефоном.
Место испытания.
Ориентировка колец.
Полная шкала в антенне.
Две риски без ретранслятора.
Можно листать страницы.
Всё работает.

Да, кстати про поляризацию. В спешке, а может по рассеянности я совсем забыл про неё и уже когда рассматривал фотографии – вспомнил. Базовые мобильные станции сотовой связи имеют антенны с вертикальной поляризацией, а поэтому снасть на удочке необходимо было повернуть на 90 градусов, таким образом, чтобы разрез колец был не внизу, а сбоку, что соответствовало аналогичной поляризации. Тем не менее, радио сигнал удалось поймать даже с горизонтальной поляризацией колец на мачте, несмотря на минимальные потери в 6 дБ из-за несовпадений, опыт удался. А с другой стороны в лесу свои законы и прохождение сигнала с горизонтальной поляризацией в нём лучше.

Четыре круга лучше двух. Размеры всех окружностей одинаковые. Все размеры такие же, как и в предыдущем опыте. Только длина соединительного коаксиального кабеля (РК75) на этот раз была всего 3 метра.

Продолжение.

Самодельная патч-антенна GSM 900 для пассивного ретранслятора

Самодельная антенна на диапазон 1,8 – 2,4 ГГц.

Картинки к комментариям.

Журнал "Радио" 02.1977.
Антенная система с усилением 22 дБ.
Согласующее устройство для двух антенн.
Использован отрезок разомкнутого
коаксиального кабеля. F = 900 МГц.
Две одинаковые антенны направлены на базовую станцию.
Частота 890 – 960 МГц.
Направленные антенны "Гарант 911".
Гарантированное усиление одной антенны 11,5 дБи.
При совместном включении 2 -х антенн
коэффициент усиления увеличивается на 3 дБ.
42 комментария:

Спасибо отличная статья.

И от меня спасибо! Полностью согласен, отличная статья.

Ретранслятор построен на частоту 900, а встатье пишет что ловил 3g частоты которого 1900-2100. Чудеса электричества или литературный ляп?

UMTS-900 3G на 900 МГц

И не то и не другое, хотя первое теплее.
Размер антенны соизмерим с длиной волны (1, 1/2, 1/4), а это означает, что один и тот же кусок провода будет иметь согласование и усиление в диапазоне кратных частот, а с ростом частоты рабочий диапазон антенны больше.
Для примера, в мобильном телефоне одна антенна, а сам телефон рассчитан на две частоты, 900 и 1800 МГц.

«Гармоники антенны».
«Антенна, как известно, является открытым колебательным контуром, обладающим собственным частотой колебаний. Однако, в отличие от замкнутого колебательного контура, антенна способна также возбуждаться колебаниями, отличающимися от собственной частоты антенны в целое число раз. Эти частоты, на которые антенна является настроенной в резонанс одновременно с основной её частотой, носят обычно название «гармоник антенны». Благодаря гармонике с одной и той же антенной, без её перестройки, можно передавать колебания, отличающиеся по частоте в два или в три раза, то есть работать на основной частоте антенны или же на второй, третьей или другой гармонике». Журнал «РАДИОФРОНТ» 1939 г. 01 стр.22.

Уважаемый В.Ю., спасибо за понятные и подробные статьи. Обязательно испробую эту штуку в одном местечке Краснодарского края. На крыше, если телефон не трогать руками сигнал три, а то и четыре палочки. Внутри дома (саман) сигнала нет. Только вопрос, не лучше ли внутри использовать ненаправленную антенну, чтобы по небольшой комнате можно было перемещаться? И вообще, на каком удалении от антенны возможно наличие сигнала? В идеале хочется, чтобы в любом месте небольшой комнаты (примерно три на три метра) можно было по телефону поговорить.

Здравствуйте, Трофим. Осталось только попробовать. Думаю, что можно в комнате использовать ненаправленную антенну (например, антенна из одного кольца, плоскостью лежащая на столе) . На «рыбалке» странички интернета перелистывались с расстояния 3-х метров. Бывалые поступали проще, обматывали обычным проводом телефон, а его другой конец забрасывали на яблоню.

Полностью солидарен с автором по мнению о рыбалке ) ну и сам занимаюсь "ловлей" сигнала на даче ) Ради теста купил усилитель 3 и 4G РЭМО коннект, попробовал и вернул, т. к. усиление было равно нулю, а с помощью обычной литровой банки пива с модемом внутри сигнал был усилен на 9 Дб. За статью спасибо.

Добрый день. А возможно ли использование в Вашей конструкции вместо одной из антенн покупную пассивную с усилением около 16 дБ на ту же частоту? Собрал, с использованием антенны L030.15 с одной стороны и сдвоенной петлевой с другой, опробовал, эффект конечно был, но я ожидал большего. получить средненький сигнал при изначально отсутствующем получалось неплохо (7-9 dbm добавляло в среднем, а иногда и до 12-14, с -105 до -91 ), а вот из среднего сделать очень хороший – как то не очень. порой казалось, что с ретранслятором еще хуже. Может эти разнотипные антенны не были согласованы между собой? Да, и кабель взял 50-и омный, а не 75, как у Вас. Могло повлиять?

Здравствуйте.
Почему бы не попробовать. Можно использовать покупные антенны.
У антенны L030.15 нереально высокий коэффициент усиления. Чисто коммерческий подход заявлять значения усиления в дБи, поскольку это значение больше, чем выраженное в дБ. Я бы оценил эту антенну в 9 дБ. Практика использования подобного типа антенн показала, что они хорошо работают только в условиях прямой видимости. Так, если на пути антенны лес, холмистая местность или плохие погодные условия все её характеристики сводятся на нет. Не забудьте про затухание в кабеле. На частотах 900 МГц потери усиления на каждые 10 метров коаксиального кабеля, например RG58C/U, составляют примерно 6 дБ. Правильнее будет использовать кабель с волновым сопротивлением аналогичным заявленному сопротивлению антенны.
Многого от пассивного ретранслятора ожидать не приходится, это же не вечный двигатель.

Уж очень меня воодушевило улучшение связи до 3-х метров от антенны, как получилось у Ваc, вот и захотел еще более усилить эффект применяя покупную антенну с бОльшим усилением (заявленные характеристики: "антенна GSM 900 Locus L 030.15 – антенна диапазона 824 – 960 МГц с усилением 16 дБ", пишут именно дБ, а не дБи или dBi, а так кто их знает, как на самом деле). Вот и возник вопрос про согласование антенна-кабель-антенна. Волновое сопротивление Локуса 50 Ом, а петлевой антенны около 75, насколько я понял. Я применял 50 Омный кабель. Может с 75 будет лучше?
Может попробую воспроизвести оригинальную Вашу конструкцию с двумя одинаковыми петлевыми антеннами и качественным кабелем на 75 Ом, может так правильнее будет. А если не пойдет, то будем думать про недорогой GSM/3G репитер.

Здравствуйте Вячеслав Юрьевич. Чудесная статья! Респект. Но не пойму я, телефон Нокиа, как на фотке, необходимо держать возле уха во время разговора вместе с кольцами антенны? Хотелось бы услышать Ваш совет и вообще увидеть схемку всего этого "оборудования" : )). Спасибо. С ув. Петрович.

Здравствуйте. У телефона есть кнопка громкой связи, а ещё я рекомендую пользоваться выносной гарнитурой. Мои первые статьи посвящены здоровью. В этих статьях я не советую антенну передатчика (телефона) прикладывать к голове, плотно прижав ладожской.

Здравствуйте Вячеслав Юрьевич. Чудесная статья! Респект. А нельзя ли фотографию получше?
И еще. Встречал в одной похожей статье, что антенну выгибают из чего угодно, только не из меди.
Куды крестьянину податься? Может, речь про скин-эффект?

Здравствуйте. Из чего «выгибают антенну»? Наверно заметили, что антенна не стационарная, а сделана из силового провода от электропроводки и сам пост предлагает, как в полевых условиях осуществить радиосвязь, используя подручные материалы. Да медь дороже алюминия и на воздухе окисляется, а поэтому требует дополнительного защитного покрытия, однако вполне пригодна для проведения опытов. Кстати электропроводка из алюминия практически уже не используется из-за потерь, а пайка алюминия связана с применением активных флюсов, что не приемлемо для изготовления антенн. По поводу скин-эффекта. Радиоволны распространяются по поверхности материала, поэтому поверхность материала должна обладать лучшей проводимостью (у меди она лучше, чем у алюминия). Сама поверхность не должна иметь шероховатость, то есть должна быть зеркально гладкой, правда это больше относится к более высоким частотам. Кстати со временем поверхность алюминия под воздействием внешних условий превращается в кашу. Тем не менее, для самодельных антенн я рекомендую применять металлопласт. Это высококачественный алюминий, защищённый пластиком.
По поводу фотографий. Сомневаюсь, что могу в ближайшее время чего-нибудь найти. Прошло 2,5 года после написания этого поста с активными ссылками, которые возвращают к предыдущим и последующим постам с дополнительными фотографиями аналогичных антенн.

Алюминиий можно паять без активных флюсов. На место пайки можно нанести силиконовую смазку или касторку. Под слоем вещества зачистить ножом и нанести припой (залудить).
Алюминиевый провод привлекателен своей ценой, что небезынтересно, когда что-то не пошло, но затраты были не велики.
Скин слой на частотах в 900 МГц надо подсчитать. Не так он и тонок.
Я проконсультировался со связистом, тот сказал, что в условиях застройки многоквартирными домами часто имеет место не затухание от расстояния, а интерференция радиоволн, из-за которой возникают зоны, где отраженный волны гасят основную.

Замер уровня сигнала своими руками с помощью Android

 Как определить уровень GSM сигнала?
Чем замерить уровень сигнала сотовой связи?
Как замерить 3G сигнал?

Вопросы часто задаваемые перед выбором системы усиления сотовой связи

Актуально для смартфонов Samsung с ОС Android.
PDF версия ServiceMode для Samsung

Замер уровня сигнала сотовых операторов с помощью
смартфонов
Samsung с ОС Android.

Современные смартфоны Samsung на ОС Android позволяют определить на какой частоте работает сотовый оператор и какой при этом уровень сигнала в дБ.

Для правильного выбора репитера, для системы усиления сотовой связи,
важно замерить уровни сигнала всех операторов во всех стандартах связи -  GSM, 3G, LTE

Для замера уровня сигнала всех операторов, необходимо иметь на руках СИМ-карты этих операторов, и переставлять их в телефоне для проведения измерений.





Войдите в режим
Настройки
на Вашем смартфоне
выберите Другие сети





Далее, выберите пункт меню

Мобильные сети





Далее, выберите пункт меню

Режим сети









Далее выберите режим сети,
в котором необходимо замерит уровень сигнала

или Только GSM
или Только WCDMA (3G)
илиLTE









Режим выбран.
В данном примере - Только GSM

Переходите в режим набора номера,
для перехода в Сервисный режим и замера уровня сигнала в стандарте связиGSM.



Для замера уровня сигнала 3G
выбирайте режим Только WCDMA



Для замера уровня сигнала LTE
выбирайте режим LTE/WCDMA/GSM









В режиме набора номера
наберите код
*#0011#

После набора последнего символа

Телефон автоматически переходит

в Сервисный режим
(ServiceMode)







Сервисный режим
(ServiceMode)

В этом примере ранее был выбран режим сети
Только GSM

Телефон отображает информацию:
Частота GSM1800
Рабочий канал 817
Уровень сигнала -66дБ

 Ниже приведены значения частоты и каналов,
в которых работаю операторы сотовой связи в стандарте связи GSM и EGSM

GSM900   значение канала в диапазоне 1-124,
GSM1800   значение канала в диапазоне 512-886,
EGSM900   значение канала в диапазоне 974-1024/

*Параметры сети динамические,
и могут меняться во времени.

Для точности измерений записывайте несколько значений уровня сигнала







Сервисный режим
(ServiceMode)

 Если ранее был выбран режим сети

Только WCDMA
(Стандарт 3
G)

Телефон отобразит номер канала 3G,
на которой он работает,
в данном примере 10762/9812
Уровень сигнала -76дБ



Если значение канала RX в диапазоне 2937-3088,
то это UMTS 900
Оператор работает в 3G в 900 диапазоне

Если значение канала RX в диапазоне 10562-10838,
то это UMTS 2100
Оператор работает в 3G в 2000 диапазоне



*Параметры сети динамические,
и могут меняться во времени.

Для точности измерений записывайте несколько значений уровня сигнала





Сервисный режим
(ServiceMode)



Если ранее был выбран режим сети
LTE
и телефон автоматически работает
в режимеLTE

Телефон отобразит номер полосы частот, на которой он работает, в данном случае Band7
2600МГц
Уровень сигнала -78дБ



Band 3 (1800 МГц)

Band 7 (2600 МГц)

Band 20 (800 МГц)

Band 38 (2600 МГц)



Если у Вас возникли вопросы по данной инструкции

и нужна помощь в выборе оборудования
готовы помочь Вам
Звоните по телефону +7 (495) 22 33 509
или пишите на электронную почтуinfo@picocell. ru

Как собрать базовую антенну

Мы используем беспроводные устройства для отправки и получения информации, не беспокоясь о физических препятствиях. Раньше большинство беспроводных устройств потребительского уровня, таких как мобильные телефоны, маршрутизаторы и контроллеры RC, поставлялись с большими антеннами. Сегодня некоторые производители решили использовать внутренние или встроенные антенны. Это не всегда выгодно потребителю. Например, если у вас слабый сигнал в области, было бы трудно изменить положение антенны, потому что; вы не знаете, где оно находится в корпусе, и вы не сможете разместить устройство в нужном положении.Решение - добавить внешнюю антенну.

Это очень специализированная область инженерии и физики. На самом деле, я не думаю, что я достаточно квалифицирован или образован, чтобы вдаваться в подробности теории антенн. Скорее всего, здесь все подробности выложил опытный инженер. Если вам нужна обширная информация о том, как работают антенны, это лучшее место для начала.

Для создания самодельной антенны нам понадобится лишь несколько деталей из основ физики. Это потому, что я познакомлю вас с базовой конструкцией антенны.

Все типы радиооборудования содержат подробную информацию о конкретных частотах, на которых передаются данные. Мы можем использовать эту информацию для создания штыревой антенны (однопроволочная). Длина самой антенны («оголенный провод») зависит от частоты устройства. Чтобы вычислить длину, мы берем скорость c, с которой волна распространяется (движется), и делим ее на номинальную частоту конкретного устройства.

Формула для длины (на самом деле это длина волны): l = c / f, и поскольку большинство волн распространяется в вакууме со скоростью, близкой к скорости света, мы можем предположить, что c = 2.998 x 10 8 м / с. Теперь, когда мы знаем две неизвестные (частота взята из опубликованной документации устройства), мы можем рассчитать необходимую длину. Например, если бы я построил внешнюю антенну для своего контроллера домашней автоматизации Vera с f = 908 МГц, мне пришлось бы построить антенну длиной около 33,02 см. Но, как правило, мы не строим на полной длине волны. Вместо этого в большинстве антенн используется 1/2 или 1/4 длины волны. Пока длина антенны находится в пределах этих множителей, она будет работать нормально.

Разница в длине антенны из-за разницы в длине волны между 2,4 ГГц и 900 МГц

Если вы ненавидите вычисления, поищите онлайн-калькулятор. Убедитесь, что вы используете правильный калькулятор, потому что в зависимости от типа антенны информация может быть разной.

После того, как вы рассчитали необходимую длину, вы можете использовать кусок коаксиального кабеля (с медным сердечником) для сборки антенны. Зачистите внешний кабель (заземляющую пластину), чтобы обнажить медный провод с внутренней жилой. Длина открытой жилы должна быть точно такой же, как и длина, которую мы рассчитали для длины нашей антенны.Допустим, нам нужна антенна на 908 МГц. Тогда жила провода должна быть выставлена ​​ровно на 33,02 см или около этого. Длина остального кабеля не повлияет на ваши беспроводные сигналы. Но чем длиннее кабель, тем выше импеданс, следовательно, сигнал может даже ослабиться.

Существует несколько вариантов подключения другого конца к печатной плате устройства. Я не рекомендую паять прямо на печатную плату. Вместо этого используйте соединитель для кабеля или провод. Некоторые печатные платы поставляются со съемными антенными проводами («зажимами»).Обычно это разъемы U.fl. Да, вы можете купить их в Интернете (дешево) со всеми подключенными разъемами и проводами. Если на вашей плате нет съемных разъемов, вы можете припаять провод между платой и разъемом для пигтейла. Сохраняя антенный провод отдельно от печатной платы, вы получаете большую гибкость в будущих модификациях.

Если у вас есть съемные соединения между платой и антенным проводом, то, скорее всего, это разъем типа U.fl. Подробнее о других типах разъемов читайте здесь.

Если вы строите антенну GSM (~ 900 МГц), закажите что-то вроде SMA-штекера прямо для кабеля U.fl / IPX Pigtail. Другой вариант - взять разъем для печатной платы от старого маршрутизатора (независимо от частоты Wi-Fi) и использовать антенну с разъемом RP-SMA. Обратите внимание, что RP-SMA - это тип, который входит в 99% всех маршрутизаторов WiFi с внешними антеннами. Однако для большинства антенн на базе GSM, таких как ~ 900 МГц, требуется гнездовой разъем SMA.

Большинство потребительских товаров с антеннами не имеют хорошего заземления.Вы можете подключить провод между антенным выводом и любой из панелей розеток (пример платы розеток выделен буквой B на следующем изображении) для хорошего заземления. Перед подключением заземляющего провода убедитесь, что вы очистили пластины розеток. Внутренний вид коммутатора D-Link LAN.

Специальное примечание: если вы энтузиаст электроники в Калгари, попробуйте MRO для расходных материалов. Я , я не связан с ними и не продвигаю их. Тем не менее, я смог найти там большинство электронных компонентов, таких как микросхемы, резисторы, транзисторы, детали антенн и т. Д.

Также ознакомьтесь с этими статьями

СОЗДАТЬ АНТЕННУ YAGI

СОЗДАТЬ АНТЕННУ YAGI

Для хорошей эффективности и направленности в радиочастотном спектре необходимо использовать антенну YAGI.

Эта антенна очень адаптирована в диапазонах VHF и UHF. внутри от 30 МГц до 900 МГц.

Размер антенны ниже зависит от Частота.

Чтобы узнать длину «элемента», выберите ваша частота работы.
Например, при выборе диапазона FM-вещания 100 МГц легко рассчитать !

Размер в метрах!.

ПРИМЕР: первый директор 120 / F, если F = 88 MHZ, тогда 120/88 = 1,36 метра.

1

директор 1 120 / частота

А

интервал между 1 и 2 60 / частота

2

директор 2 125 / частота

B

интервал между 2 и 3 45 / частота

3

директор 3 130 / частота

C

интервал между 3 и 4 30 / частота

4

директор 4 138 / частота

D

интервал между 4 и 5 30 / частота

5

Диполь 143 / частота

E

интервал между 5 и 6 48 / частота

6

отражатель 150 / частота

СОЗДАЙТЕ ДИПОЛЬ

диполь является важным элементом антенны YAGI.Он принимает волну. импеданс (сопротивление в функции частоты) - один из очень важных параметров. для самых популярных FM TUNER принимает сопротивление 75 Ом. Для соблюдения этого условия, размер диполя точный. В этом примере состоит из тоже труба разного диаметра. Первая труба №1 диаметром 15 мм и № 2 составляет 10 мм. Соедините трубу на конце.

ТРУБКА на французском = ТРУБА

10 советов, которые следует помнить о беспроводной связи

2.Чем выше частота. тем более многолучевое распространение вы встретите.

Промышленные приложения обычно работают в «свободных от лицензии» полосах частот, также называемых ISM (промышленные, научные и медицинские). Частоты и мощность этих диапазонов варьируются от страны к стране. Наиболее часто встречающиеся частоты:

• 2,4 ГГц - почти во всем мире
• Полоса 915 МГц - Северная Америка, Южная Америка, некоторые другие страны
• Полоса 868 МГц - Европа

По мере роста частоты доступная полоса пропускания обычно также увеличивается, но уменьшаются дальность и способность преодолевать препятствия.Для любого заданного расстояния установка 2,4 ГГц будет иметь дополнительные потери на трассе примерно 8,5 дБ по сравнению с 900 МГц. Обратите внимание, что более низкие частоты требуют больших антенн для достижения того же усиления.

3. Прием на большие расстояния не полностью зависит от мощности передачи.

Чем чувствительнее радио, тем меньше мощность сигнала оно может успешно принять.

Часто можно улучшить чувствительность приема и, следовательно, радиус действия за счет снижения скорости передачи данных по воздуху.Чувствительность приема зависит от скорости передачи. По мере снижения скорости передачи повышается чувствительность приема. Многие радиостанции дают пользователю возможность снизить скорость передачи для увеличения дальности.

Чувствительность радиоприемника также улучшается на более низких частотах, обеспечивая еще одно существенное преимущество диапазона 900 МГц (по сравнению с 2,4 ГГц). Оно может составлять от 6 до 12 дБ.

4. Знание минимального уровня шума может быть так же полезно, как и знание чувствительности приема.

РЧ-фоновый шум может исходить от таких источников, как солнечная активность, высокочастотные цифровые продукты или конкурирующие формы радиосвязи.Фоновый шум устанавливает минимальный уровень шума, при котором полезные сигналы теряются в фоновом шуме. Минимальный уровень шума зависит от частоты.

Минимальный уровень шума часто будет ниже, чем чувствительность приема вашего радио, и в этом случае он не будет определяющим фактором в конструкции вашей системы. Но если вы находитесь в среде, где в вашем частотном диапазоне присутствует высокий уровень радиочастотного шума, для расчетов используйте значения минимального уровня шума, а не чувствительность радиоприемника.Проведение простого обследования площадки для определения минимального уровня шума может окупиться в будущем.

Источники помех не всегда очевидны. Если сомневаетесь, оглянитесь. Антенны есть везде. Они находятся по бокам зданий, водонапорных башен, рекламных щитов и дымоходов. Некоторые даже замаскированы под деревья.

5. Все, от дождя до солнечных вспышек, может повлиять на беспроводную связь.

Установление запаса на замирание не менее 10 дБ в хороших погодных условиях поможет гарантировать, что система продолжит эффективно работать при ухудшении условий из-за погодных, солнечных и радиочастотных помех.Есть несколько творческих способов оценить запас замираний системы, не вкладывая средства в специальное оборудование. Выберите один или несколько из следующих вариантов и используйте их, чтобы обеспечить надежную установку:

a. Некоторые радиостанции имеют программируемую выходную мощность. Уменьшайте мощность до тех пор, пока производительность не ухудшится, затем снова увеличьте мощность до минимального значения 10 дБ. Помните, что удвоение выходной мощности дает 3 дБ, а увеличение на 10 дБ требует десятикратного увеличения мощности передачи.

г. Купите небольшой аттенюатор на 10 дБ.(Используйте правильный для вашей радиочастоты.) У вас нет достаточного запаса на замирания, если вы потеряете связь при установке аттенюатора в линию с одной из ваших антенн.

г. Антенный кабель имеет потери и, тем более, работает на более высоких частотах. Технические характеристики зависят от типа и производителя. Так что проверьте их сами. На частоте 900 МГц катушка RG58 в диапазоне от 15 до 30 м (от 50 до 100 футов) будет иметь 10 дБ. На частоте 2,4 ГГц длина кабеля от 6 до 12 м (от 20 до 40 футов) дает 10 дБ. Если ваша система по-прежнему работает надежно с установленным кабелем испытательной длины, у вас есть запас по затуханию не менее 10 дБ.

6. Простая математика поможет вам выбрать правильное беспроводное оборудование.

Предсказание дальности действия заданного радиосигнала не является черным искусством. Есть несколько простых практических правил. Уравнение для успешного радиоприема:

Мощность TX + усиление антенны TX - Потери в тракте - Потери в кабелях + усиление антенны RX - Запас замирания 10 дБ> Чувствительность радиосвязи RX или (реже) минимальный уровень шума RF

Обратите внимание, что большая часть параметры легко почерпнуть из данных производителя.Это оставляет только потери в тракте и, в случае сильных радиочастотных помех, минимальный уровень радиочастотного шума в качестве двух параметров, которые вы должны установить для себя.

7. Размещение антенны имеет большое значение.

На свободном пути в воздухе радиосигналы ослабляются пропорционально квадрату расстояния. Удвоение диапазона требует четырехкратного увеличения мощности, поэтому:

• Уменьшение расстояния вдвое снижает потери в тракте передачи на 6 дБ.
• Удвоение расстояния увеличивает потери на трассе на 6 дБ.

Когда пути внутри помещения имеют тенденцию быть более сложными, используйте более агрессивный расчет:

• Уменьшение расстояния вдвое снижает потери на пути следования на 9 дБ.
• Удвоение расстояния увеличивает потери на трассе на 9 дБ.

Производители радиостанций рекламируют значения дальности «прямой видимости». Прямая видимость означает, что вы можете видеть антенну B со стороны антенны A. Даже если вы видите здание, в котором находится антенна B, это не считается прямой видимостью. Для каждого препятствия на пути уменьшите коэффициент прямой видимости, указанный для каждого препятствия.Тип препятствия, расположение препятствия и количество препятствий будут играть роль в потере пути.

Визуализируйте линии, расходящиеся между антеннами, как эллиптическую траекторию в форме футбольного мяча. Центр радиочастотного тракта широкий, с множеством путей. Единственное препятствие здесь будет иметь минимальное влияние на потери на трассе. Но по мере приближения к каждой антенне радиочастотное поле сужается. Препятствия, расположенные рядом с антеннами, могут привести к значительным потерям на трассе.

Расстояние между антеннами легко недооценить.Если это приложение ближнего действия, оторвитесь от него. Если это приложение для больших расстояний, установите фактическое расстояние с помощью GPS или Google Maps.

Самый эффективный способ уменьшить потери на трассе - поднять антенны. На расстоянии 2 метров (6 футов) линия прямой видимости составляет всего 5 километров (3 мили) из-за кривизны Земли. Все, что выше ухоженного газона, станет препятствием.

Погодные условия имеют значение. Повышенная влажность воздуха увеличивает потери на пути следования. Чем выше частота; тем выше потери на трассе.

Остерегайтесь листвы. Несколько саженцев на середине пути допустимы, но RF очень трудно проникнуть в значительные лесные массивы. Если вы пересекаете лесной массив, ваша антенна должна быть выше верхушек деревьев.

Промышленные установки часто содержат множество отражающих препятствий. Это создаст многочисленные пути между антеннами. Принятый сигнал представляет собой векторную сумму каждого из этих путей. В зависимости от фазы каждого сигнала их можно складывать или вычитать. В условиях многолучевого распространения простое перемещение антенны может значительно изменить мощность сигнала.

Некоторые препятствия подвижны. Более чем одно беспроводное приложение заблокировано временными препятствиями, такими как стопка контейнеров, припаркованный грузовик или погрузочно-разгрузочное оборудование. Запланируйте это.

Помните, что металл вам не друг. Антенна не будет передавать сигнал изнутри металлического ящика или через стенки резервуара для хранения.

Полезные правила потери пути:

  • Никогда не превышайте 50% номинального расстояния прямой видимости изготовителя. Одно это дает теоретический запас на замирание 6 дБ - большой шаг на пути к требуемым 10 дБ.
  • Более агрессивно снижайте оценку, если между двумя антеннами есть препятствия, но не рядом с ними.
  • Уменьшите рейтинг до 10% от заводского рейтинга линии нахождения, если у вас есть несколько препятствий, препятствий, расположенных рядом с антеннами, или если антенны расположены в помещении.
8. Конкурирующие антенны могут создавать помехи вашим собственным.

Правильный выбор антенны и ее расположение будут иметь большое влияние на беспроводную связь.Антенны могут увеличивать свою эффективную мощность, фокусируя излучаемую энергию в желаемом направлении. Использование правильной антенны не только фокусирует мощность, но и снижает объем передаваемой мощности в области, где она не нужна.

Но одним из симптомов растущей популярности беспроводной связи является тот факт, что каждый ищет наиболее удобные места для установки своих антенн. Нередко приезжая на стройплощадку, вы обнаруживаете, что другие антенны уже растут по всей вашей точке установки.Даже если вы подозреваете, что эти системы имеют расширенный спектр и, вероятно, будут использовать другие ISM или лицензированные полосы частот, вы все равно захотите увеличить расстояние между их антеннами и своей собственной. Большинство антенн передают сигнал с горизонтальной диаграммой направленности, поэтому вертикальное разделение более значимо, чем горизонтальное. Попробуйте разделить антенны с одинаковой поляризацией минимум двумя длинами волн, что составляет около 0,66 метра (26 дюймов) на частоте 900 МГц или 0,25 метра (10 дюймов) на частоте 2,4 ГГц.

9.Используйте хороший кабель на как можно более коротких отрезках.

Высокие частоты плохо передаются через кабель и разъемы. Используйте высококачественный радиочастотный кабель между антенным разъемом и антенной. Убедитесь, что все разъемы также высокого качества и что они тщательно установлены. В дополнение к самому затуханию кабеля необходимо учитывать потери 0,2 дБ на каждый коаксиальный разъем. Типичные значения затухания для двух популярных типов кабелей перечислены ниже.

Diy Антенна 900 МГц.900 МГц 8 дБи всенаправленная антенна

Если вы подумываете о переходе на диапазоны для ветчины 33 см МГц или активны, но хотите узнать больше, это страница, на которую вы хотите попасть. Я не претендую на звание эксперта в этой области, но я поделюсь тем, что я узнал, что я знаю теперь, что я использую и почему я выбрал то, что выбрал. Оборудование на этом диапазоне очень ограничено, как и ретрансляторы, и я думаю, что многие просто напуганы отсутствием информации. Я надеюсь немного изменить это здесь.

Я бы хотел увидеть больше активности на этом крайне малоиспользуемом диапазоне! Все, что вам нужно, это техническая лицензия, и вы готовы к работе, вам не нужно быть генералом или статистом, чтобы работать здесь, поэтому, если у вас есть лицензия, вы готовы к успеху!

Распространение очень похоже на распространение в диапазоне 70 см, на самом деле некоторые люди думают, что это лучше в зависимости от того, где вы работаете, из-за разного поглощения и путей, по которым проходит сигнал. Если вам интересна эта тема, загляните на мои странички на любительском телевидении.

Калькулятор длины и частоты штыревой антенны

Что касается аппаратного обеспечения, есть два способа сделать это. Создавайте или модифицируйте оборудование или что-то, что можно перепрограммировать. Я пошел легким путем. Вот список того, что существует в настоящее время, и с чем легче всего справиться:

В основном, за небольшими исключениями, сводится к Motorola против Kenwood или Alinco, если вы все еще можете его найти. Оба варианта хороши, но я решил пойти по пути Motorola, поговорив с людьми и услышав их лично.

Имейте в виду, что, поскольку на этих частотах или рядом с ними наблюдается большая активность сотовых телефонов, во много раз избыточное оборудование для вышек сотовой связи, которое обычно можно найти на eBay, можно использовать повторно. Включая усилители, антенны и прочее. Это золотая жила! Помните старые беспроводные телефоны MHz? Они были на МГц. Они больше не производятся, и они охватывают как диапазон МГц, так и 1 МГц. Будьте готовы заплатить немалые деньги за использованный. Лично я считаю, что прекращение производства этой модели было ошибкой.

Это трансвертеры, поэтому вы можете использовать имеющееся у вас КВ радио.И если вам посчастливится иметь FlexRadio, вы получите водопад и множество дополнительных услуг.

Вот информация об их выборе МГц. Подключите его к модифицированному сотовому усилителю, и вы будете в раю МГц. Для программирования модулей Motorola вам потребуется как программное обеспечение, так и оборудование. См. Красную рамку ниже для получения дополнительной информации об этом. Очень важный! ODB в программном обеспечении, которое вы можете найти с помощью поиска в Интернете, это отрегулирует пределы диапазона.

ODB файл. Как только вы это сделаете, программное обеспечение для обоих будет очень похоже и содержит много информации о батлабах по этой теме, поэтому я не буду повторять это здесь.В сети много бесплатных шестнадцатеричных редакторов, все будут работать. Только обязательно сделайте резервную копию оригинала и следуйте пошаговым инструкциям. Если вы раньше использовали шестнадцатеричный редактор, вы можете сделать это менее чем за минуту. На самом деле они довольно неэффективны из-за плохой конструкции и допусков сборки некоторых важных деталей. Однако вы можете довольно легко повысить эффективность и, следовательно, дальность действия этих систем, используя настроенную антенну.

Вы даже можете легко построить свой собственный! В этом руководстве я покажу, как сделать два дизайна.Чтобы иметь возможность рассчитать, вам необходимо знать, на какой именно частоте работает ваш передатчик.

Для примера; на канале 3 мой передатчик передает на МГц. Просто возьмите время ответа. Возьмите ответ, умноженный на 0. Вместо этого выбирается половина или четверть длины. Чтобы упростить вам задачу, я сделал пару простых калькуляторов, которые вы просто вводите частоту в МГц, и она выдает нужную вам длину антенны. Эти калькуляторы можно найти в каждой части этого руководства, посвященной конструкции антенны.

Чтобы сделать эту антенну, вам необходимо: 1. Начните с разборки стандартной антенны, что довольно легко, просто открутите пластиковую основу. Теперь, когда вы знаете, какой должна быть длина вашей антенны, отрежьте провод пианино до нужной длины и припаяйте его к сигнальной части антенны. При изготовлении антенны обязательно учитывайте все части сигнального провода, не экранированные землей!

Не только длина струны пианино, но и все активные части. В противном случае антенна будет слишком длинной и не будет работать на вашей частоте.Радиус действия моей системы был значительно увеличен с новой антенной, а температура видео TX была снижена. Это хорошее место для начала, если вы хотите приступить к проектированию антенн.

Эту антенну очень легко сделать, вам понадобится только одножильный провод и паяльник. Я использую провод, который имеет 0.

Robertson stol kit parts

Я рекомендую припаять эту антенну непосредственно к плате видеопередатчика. Это снижает вес, повышает надежность и общую эффективность.В своих проектах на МГц я использовал дешевый 0. Для любого серьезного проекта, связанного с получением данных, мне казалось, что мне нужен гораздо лучший и более дорогой приемник RXB8. Но, как уже было сказано, можно было бы немного улучшить радиус действия передатчика.

Тем не менее, при поиске в Интернете спиральной антенны, пытаясь улучшить длинную ссылку на резервную копию Бена в формате pdf, было бы достаточно для ее создания, но так же и моя фотография, и я могу добавить свой опыт работы с ней. Это так называемая конструкция с катушкой, состоящая из 0.Картинка дает четкое описание: длины провода 25 см должно хватить. В основании его длина 17 мм. Затем переходит в 16 оборотов, а не на 2. Я просто использовал отвертку.

Результаты с этой антенной очень хорошие. Расстояние с дешевым приемником, а также с передатчиком, которое можно легко покрыть, увеличивается до 25 м с прямой видимостью, но и внутри дома расстояние будет увеличено до других комнат с бетонными стенами между ними, которые раньше были 3 метра с линией видимости уже раздвигает пределы.

Я не единственный с таким опытом. Спасибо за статью. Прежде всего, я должен сказать, что я не радиотехник, но я знаю, как выполнять некоторые базовые антенные измерения. Основываясь на этих результатах, мне кажется, что эта конструкция антенны лучше работает в диапазоне ISM МГц из-за того, что полное сопротивление антенны ближе всего к 50 Ом на МГц. Я не тестировал эту антенну на практике с передатчиком, но полагаю, что выходное сопротивление передатчика, как обычно, составляет 50 Ом. Я провел измерение отражения S11 с помощью своего векторного анализатора цепей, и, как вы можете видеть в результатах, минимальная мощность в дБ отражается обратно от антенны на частоте около МГц, т.е.

Диаграмма Смита

показывает, что тогда импеданс равен. Я не говорю, что эта антенна не работает в диапазоне МГц, но, с моей точки зрения, лучшая полоса частот для этой антенны - МГц, если предположить, что выходное сопротивление передатчика составляет 50 Ом. Кажется, что теории для расчетов больше нет, но, возможно, кто-нибудь сможет объяснить отклонения Ответить 6 месяцев назад.

Отличный пост и отличный ответ от Ари, спасибо за оба. Я пытаюсь совместить теорию, которую нашел в Интернете, и опыт людей здесь, чтобы я мог создать свой собственный дизайн.Я также хотел бы поделиться, где я нашел теорию, чтобы другие тоже могли последовать этому, поскольку кажется довольно сложным найти что-то, что могло бы связать воедино все, что требуется для разработки вашего собственного.

Кроме того, я был бы признателен, если бы кто-нибудь мог поправить меня, где я ошибаюсь, так как я очень мало знаю. Ари, я думаю, причина того, что у вас другая, в том, что у вас другая плотность катушки, чем у OP. Когда я вставил вашу катушку, она вышла около 0. Чтобы обновить это, я затем проверил еще несколько примеров, оригинал выше, утверждения MJ Ward относительно варианта только катушки, некоторые стандартные элементы на alibaba, которые имеют размеры, и как указано выше, не удалось найти совпадения с двумя указанными выше сайтами, не знаю почему - надеюсь, кто-то более знающий сможет объяснить.

Ответить 10 мес. Назад. Вопрос 7 месяцев назад. Ответить 7 месяцев назад. Кажется ссылка мертва. Плотно оборачивая катушку, вы в основном пытаетесь создать настроенную схему с более высокой добротностью, чем вам нужно.

Как только вы наматываете антенну плотной катушкой, вы вводите катушку индуктивности с короткопереходными емкостными обмотками, другими словами, фильтр с высокой добротностью. Просто используйте один кусок провода. Оптимальное расположение антенны может отличаться от традиционного 2. Расположение антенн TX и RX сильно влияет на мощность сигнала и дальность действия.У дипольной антенны, используемой в системах R9M и Crossfire, есть два конца.

Начало работы с Ham Band 900 МГц (33 см)

Один конец - это антенный элемент, а другой - заземление. Эти антенны довольно прочные, выдерживают несколько ударов реквизита и выживают, но они немного тяжелее и дороже.

Их также легко установить в раму. Поскольку мы используем две частоты в разных регионах, т.е. Прежде чем мы начнем, не забудьте держать антенну как можно дальше от углеродного волокна.Как показано в случае 1, вы получаете полный диапазон работы вашей RC-системы, когда обе ваши антенны параллельны друг другу. Когда ваш квадроцикл поворачивается на 90 градусов, он переходит в случай 2, когда один конец антенны RX указывает на TX, и ваш диапазон будет уменьшен.

Не так просто на мини-квадроцикле, но более выполнимо на крыле или самолете.

Roland keyboard tones скачать бесплатно

Наихудший сценарий - случай 3, когда вы теперь также поворачиваетесь на 90 градусов, так что кончики двух антенн направлены друг на друга.В любом случае, этого можно легко избежать, убедившись, что вы всегда смотрите на самолет, а антенну передатчика размещаете вертикально.

С антеннами в стиле T-Immortal вы можете прикрепить их к рукам двумя стяжками - это, вероятно, самый простой и распространенный способ установки антенны. Вероятно, это уже было в разделе комментариев, но в приведенном вами примере, как не устанавливать диполь перекрестного огня, вероятно, худшим фактором является металлическая конструкция самих двигателей, а не близость к углеродному волокну.

На диаграмму направленности и КСВ диполя больше всего влияет расположенный поблизости металл, особенно когда он находится в той же ориентации, что и сами элементы, но на диполь в действительности не влияет, скажем, металлический штырь, на котором он установлен, потому что он ориентирован на 90 градусов к своей оси.

Я полагаю, он должен быть независимым от земли из-за отсутствия металла на дроне, но, может быть, и нет. Привет. У меня есть бессмертная T-антенна Mhz, если я поеду в США и изменю свою частоту на Mhz, но сохраню ту же антенну, значительно ли снизятся мои характеристики? Имеет ли значение, повернуты ли антенны относительно друг друга, оставаясь параллельными i.Да, вы получаете некоторое уменьшение сигнала при повороте одной антенны от другой, даже если они параллельны. А как насчет R9 с двумя плоскими антеннами на концах двух проводов?

Спасибо! От Frsky у них должен быть цветной термоусадочный материал с указанием частоты. Не уверен, как TBS различает это, поскольку я больше не использую их систему.

Но в любом случае, когда вы покупаете какой-либо приемник или антенну, должна быть опция, в которой вы можете выбрать, какую частоту вы хотите. У вас была забастовка пропеллером по этому хитроумному устройству? Так что мне кажется, что единственная реальная защита от ударов - это труба из углеродного волокна или стали, что не является хорошей идеей ... Я просто устанавливаю вещи там, где есть как можно меньше шансов на то, что винт когда-нибудь попадет. им.В конфигурации L rx я предполагаю, что активный элемент находится в вертикальном положении и заземлен назад, правильно?

Я устанавливаю T-антенны crossfire immortal T в вертикальной плоскости оси Y на задней части квадроцикла, я обнаружил, что это обеспечивает неизменно лучшее качество связи.

Как усилить сигналы 3G, 4G и Wi-Fi

У меня есть квадроциклы crsf 3 x и ниже, использующие crsf nano rx. Обратной стороной этого является то, что при сборке требуется больше усилий. Чтобы придать жесткости отрезку пигтейла и уменьшить вероятность ударов опоры, я вырезал полиуретановую трубку с внешним диаметром 6 мм вдоль оси, затем нанесла горячий клей и усадила на месте.

Ваш электронный адрес не будет опубликован. Подпишитесь на рассылку новостей! Диполи широко используются на таких диапазонах, как 80 м, 40 м, 20 м, 15 м и 10 м, где они могут обеспечить отличные характеристики.

Дипольная антенна может быть очень эффективной антенной, обеспечивающей хороший уровень производительности, особенно если она установлена ​​как можно выше и вдали от препятствий и т. Д. Строительство диполя HF любительского диапазона не должно быть дорогостоящим. Часто необходимые элементы можно утилизировать из предыдущих антенн или купить за относительно небольшую плату.

Проволока, устройство подачи, изоляторы и крепления - это все, что требуется. Построение антенны и ее установка может дать хорошее представление об антеннах или антеннах и о том, как они работают, и, таким образом, производительность станции может быть улучшена еще больше.

Самый простой способ установить диполь - это использовать горизонтальную антенну, хотя это ни в коем случае не единственный способ. Также диполь чаще всего встречается как диполь на половину длины волны, хотя это не единственная длина, которую можно использовать.Питание диполя в точке с высоким током, как в случае центрального питания полуволнового диполя, означает, что он питается с максимальным током на антенне.

Также возможно иметь большую длину - антенны с длиной, нечетно кратной половине длины волны, также обеспечивают низкий импеданс. Это означает, что 40-метровый диполь может также использоваться как диполь с тремя половинными длинами волн на 15-метровом расстоянии. Сам основной полуволновой диполь довольно прост и состоит из излучающего элемента длиной в половину длины волны, питаемого в центре.

На схеме выше показан основной формат антенны, но на самом деле антенну необходимо установить между двумя опорами. На приведенной выше схеме показана типичная установка дипольной антенны любительского диапазона.

Часто опоры могут быть подходящей точкой в ​​доме и другой опорой в саду. В доме можно прикрепить диполь к дымоходу или другой высокой точке. Тогда другой опорой может быть столб или даже дерево. Может даже быть другое подходящее здание.

Антенну можно установить во многих местах, используя имеющиеся или устанавливаемые опоры. Немного обдумывания и изобретательности обеспечат множество различных вариантов. При использовании дерева в качестве опоры необходимо помнить, что дерево будет двигаться по ветру.

Facebook api Пример списка друзей

Если антенный провод станет слишком туго натянутым из-за того, что ветер двигает дерево вперед и назад, он может сломать провод. Это необходимо учитывать, и есть несколько методов преодоления этого.Обычно диполи с коаксиальным питанием имеют длину полуволны, как описано выше, чтобы обеспечить требуемый импеданс питания. Чтобы диполь имел длину в половину электрической длины, он должен быть определенной длины. Это не совсем то же самое, что и электрическая полуволна в свободном пространстве, поскольку такие факторы, как конечный эффект - эффект, вызванный тем, что провод не протекает вечно, толщина провода и множество других факторов влияют на длину. антенны.

Принимая во внимание тот факт, что существует множество вариантов расчета длины антенны, включая даже близость к другим объектам, местные условия и т. Д., Всегда лучше отрезать антенну немного длиннее, чем ожидалось, а затем подрежьте его, чтобы обеспечить оптимальную производительность.

Также может оказаться, что диполь необходимо оптимизировать для работы на определенном участке диапазона. Длина будет немного отличаться для лучшей производительности в верхней части полосы по сравнению с ее нижней частью. Часто это зависит от того, предусмотрена ли работа Морзе SSB. К счастью, с добавлением антенного тюнера в радиорубке можно уменьшить КСВ, видимый передатчиком, до любой точки диапазона.

Если антенный тюнер не использовался, то уровень КСВ мог бы подняться до уровня, при котором защита выхода трансивера могла бы начать снижать уровень мощности на одном конце диапазона или другом.Для изготовления ВЧ-диполя для любительских диапазонов необходимо несколько элементов. Их обычно довольно легко получить по относительно низкой цене. При создании ВЧ-диполя для радиолюбительских приложений или любого другого применения следует соблюдать несколько мер предосторожности.

Дипольная антенна - отличный вариант для многих любительских радиоприложений, особенно в диапазонах HF, таких как 80 метров, 40 метров, 20 метров, 15 метров и 10 метров. Если его установить как можно выше и в чистом виде, он может обеспечить отличную производительность при очень небольших затратах.Базовая ВЧ дипольная антенна Самый простой способ установить диполь - это использовать горизонтальную антенну, хотя это ни в коем случае не единственный способ. Отличное приложение, простая настройка, отличная компоновка центра возврата добавляет ценности Магазину.

Продавцу и покупателю удобно отслеживать и отслеживать свои заказы. Безупречная интеграция впечатлила моих клиентов такими.

Навигация по почте

Это позволило нашему магазину стать более автоматизированным, что дало нам больше времени для нашего бизнеса. Это самый простой способ контролировать.

AfterShip - это фантастика, я бы хотел, чтобы мы узнали об этом раньше. Мы постоянно отправляем заказы как от Shopify, так и от elsewh. Абсолютно необходимое приложение для любого бизнеса электронной коммерции.

Обновление Jetbot

Это приложение позволяет мне быть более организованным и управлять автобусом. Абсолютно люблю это приложение, и мои клиенты тоже. Это упростило отслеживание возвратов, и мои клиенты не могут ошибиться.

Перед установкой Центра возврата на Aftership мы действительно испортили нашу собственную систему возврата, которая была настолько сложной.Отличное приложение, простое в использовании для создания профессионально выглядящей страницы возврата. Единственный недостаток - приложение будет спрашивать клиента.

Очень хорошее приложение. Облегчает возврат и интегрируется с магазином. Всем рекомендую. Надеюсь увидеть перевод. Я люблю это приложение. Это значительно упростило управление нашим магазином и упростило нашу жизнь. Отличное обслуживание клиентов. Легко и просто использовать. Отличное приложение для отслеживания всех ваших доменов. Команда AfterShip просто потрясающая. Сервис и продукт превосходны намного лучше, чем я ожидал, они должны быть такими.AfterShip отличный, не могу рекомендовать его достаточно высоко.

В десять раз дороже денег. Он выкидывает из воды отслеживание судоходных компаний и другую информацию. Центр возврата AfterShip входит в наш список обязательных приложений всякий раз, когда мы открываем новый магазин.

Synaps kyc

Информация для наших клиентов Примечание: старайтесь, чтобы электронная переписка была короткой и приятной. Компании могут использовать страницы с благодарностью для сбора отзывов клиентов. Если вам понравились покупки, расскажите об этом нам (и другим).

отзывов помогают нам не только улучшать наши продукты и услуги, но и сообщать другим, что мы заботимся о предоставлении наилучшего качества. Сообщите им об этом, написав отзыв. Другие владельцы бизнеса понимают ценность отзыва, и оставить его на своем веб-сайте или в листинге может быть достаточно, чтобы получить его, даже не спрашивая.

Однако есть возможность попросить у них отзывы. Смит, мне очень понравилось работать с вами над этим проектом, и я ценю ваше понимание.Не могли бы вы поделиться своим опытом с нашей компанией, написав небольшой обзор для нашей страницы отзывов.

Люди более чем готовы отдать свой голос компании, которая, по их мнению, оправдала их ожидания, и хотят вернуть ей услугу. Удачи и приятных обзоров.

Как попросить отзыв лично? Запросить отзыв лично может быть пугающим, но зачастую это самый эффективный подход, поэтому, если представится возможность, воспользуйтесь ею. Спросите в ответ на похвалу Самый простой сценарий - это клиент, который подходит к вам с незапрошенной похвалой.Клиент: Конечно, спасибо за такой отличный сервис.

Вы нашли все, что искали сегодня. Каким был ваш опыт в нашем магазине сегодня. Способы запросить отзывы по электронной почте Запросить отзывы по электронной почте не составляет труда, и есть несколько способов сделать это. Мы будем вечно благодарны. Заранее благодарим вас за помощь. Заранее благодарим вас за ваш отзыв и за то, что вы являетесь предпочтительным клиентом.

Надеемся вскоре увидеть Вас снова. Способы запроса отзывов через страницы благодарности Компании могут использовать страницы благодарности для сбора отзывов клиентов.ThriveHive Дополнительная поддерживающая область копирования. Lorem ipsum dolor sit amet, conctetur. Оставить комментарий Отменить ответ Ваш электронный адрес не будет опубликован. Отзывы клиентов очень важны и могут увеличить ваши продажи больше, чем маркетинг с помощью платной рекламы, но их бывает трудно получить.

Поскольку в наши дни большинство покупок совершается через Интернет, отзывы действуют как суррогат для обычного сотрудника, который может завоевать доверие.


Диапазон 900 МГц

Есть ли способ расширить диапазон передатчика 900 МГц с 2-гигабайтного CP до TS1? У меня 2гиговый TS1, уже установлен в оптимальном месте.(Доступность и т. Д.) Его размещение важно, поскольку оно находится поблизости от студии звукозаписи и должно располагаться достаточно далеко, чтобы не мешать записи… но достаточно близко, чтобы слышны были звуковые сигналы при входе / выходе. Если бы мы сделали вид, что ... TBS Crossfire против FrSky R9 | Сравнение дальнего действия 900 МГц. Я поднимаю юбки FrSky R9M, R9 и R9 Slim 900 МГц системы дистанционного управления дальнего действия для самолетов и дронов. Диапазон не является проблемой для серии Motorola DTR. Обычно DTR550 обеспечивает на 20% большее покрытие, чем стандартная радиостанция двусторонней связи UHF.Как и в случае всех двусторонних радиостанций, зона покрытия будет зависеть от местности и условий - см. Наши «Советы по двусторонней связи» для получения дополнительной информации. Эта схема усилителя на 900 МГц построена на BFG480W, который имеет хорошие характеристики линейности. Таким образом, BFG480W хорошо подходит для LNA с высокопроизводительной платформой базовой станции AirMax MIMO с тактовой частотой 900 МГц NLOS 2x2. ... AirRouter - это внутренняя точка доступа Wi-Fi 802.11n со сверхбольшим радиусом действия, которая оснащена 5 X 10/100 BASE-TX (Cat ... ОБЗОР: (Модуль) Система радиоуправления FrSky R9 и R9M является первой системой дальнего действия FrSky который работает на частоте 900 МГц.Модуль R9M предлагает 4 переключаемых выхода мощности RF, чтобы вы могли выбрать подходящую мощность для различных ситуаций полета. Характеристики режима работы 900 МГц / 868 МГц Большой диапазон, низкая задержка и высокоточная RC-система Процессор Arm Cortex-A7 - самый эффективный процессор Armv7-A. Процессор Cortex-A7 обеспечивает на 20% больше однопоточной производительности, чем Cortex-A5, и включает в себя все функции высокопроизводительных Cortex-A15 и Cortex-A17. Если вас интересует диапазон 900 мгц, AliExpress нашел 247 связанных результатов, поэтому вы можете найти много связанных продуктов диапазон 900 мгц, в том числе диапазон охлаждения, 40 минут... ОБЩЕЕ ОПИСАНИЕ Радиочастотный трансивер AD6190 900 МГц обеспечивает полную секцию РЧ / ПЧ. Особенности / преимущества • Устройство малого радиуса действия 868 МГц Диапазон G3 для Европы • Не требуется настройка для ... Антенны диапазона 900 МГц Наши предложения включают в себя панельные антенны, всенаправленные антенны , секторные антенны и потолочные антенны. Производители включают; Cambium, Cradlepoint, ITElite, Laird, MTI Wireless и Ubiquiti Networks. Базовые модели состоят из приемника GPS и передатчика с расширенным спектром 250 мВт и 900 МГц для отслеживаемого устройства (см. Рисунок слева), а также соответствующего приемника с интерфейсом USB.Просто подключите к компьютеру и отслеживайте поток данных GPS в режиме реального времени! Существует ТОННА 900 МГц антенн, которые нужно модифицировать или даже купить у ваших любимых производителей радиолюбительских антенн, таких как Comet или Diamond. Имейте в виду лишнее оборудование для сотовых телефонов! Что касается усилителей, есть несколько готовых к работе, которые покрывают частотные диапазоны, или вы можете изменить их самостоятельно. Система радиоуправления FrSky R9 и R9M - первая система дальнего действия FrSky, работающая на частоте 900 МГц.Модуль R9M предлагает 4 переключаемых выхода мощности RF, чтобы вы могли выбрать подходящую мощность для различных ситуаций полета. По сравнению с другим приемником дальнего действия FrSky 2,4 ГГц, таким как L9R, антенны Nearson 900 МГц R9 rec включают в себя антенны «резиновые утки», базовую станцию, низкопрофильные, штыревые, стеклянные и внутренние антенны. ... Частотный диапазон. 100 МГц 300 - 500 МГц ... Приемники серии R - это система 900 МГц от FrSky. Если вы действительно хотите расширить диапазон или у вас слишком много проблем с 2.4 ГГц, то система R9 сделает свое дело. 900 МГц имеет много преимуществ перед 2,4, он может огибать препятствия и преодолевать препятствия, которые полностью блокируют 2,4. R9 SX - это усовершенствованная версия серии приемников R9 Slim, способных работать на большие расстояния. Он добавляет 3-контактные серворазъемы с 6 полными каналами ШИМ и использует конструкцию с двумя антеннами. Легкая защитная оболочка имеет многоцелевой 6-контактный штекер, обеспечивающий дополнительные функции, такие как резервирование сигнала и обратная связь по телеметрии. Производитель заявляет, что дальность вызова (в футах) его беспроводного телефона на 900 МГц больше, чем у его ведущий конкурент.Образец из 13 телефонов от производителя имел средний диапазон 1090 футов со стандартным отклонением 21 фут. Сводное сравнение диапазонов 5,1–5,8 ГГц, 2,4 ГГц и 900 МГц. Полоса частот 5 ГГц - это нелицензированный спектр ISM, обычно используемый в качестве альтернативы более высокой частоте 2,4 ГГц. Этот диапазон состоит из 4 диапазонов RF; 5.1, 5.3, 5.4 и 5.8 ГГц, в результате чего получается 24 неперекрывающихся канала, разделенных на 20 МГц. 434,725. 34. 433,900. 68. 434,750.

* Фактический радиус действия беспроводной сети может варьироваться в зависимости от местоположения, настройки антенны и прямой видимости.«Передача и получение» «Передача и прием» 2. МАКСИМАЛЬНЫЙ ДИАПАЗОН ВЧ диапазона между шлюзом 900 МГц при 9600 бит ШЛЮЗ A МОЩНОСТЬ ПЕРЕДАЧИ B ДИАПАЗОН МОЩНОСТИ ПЕРЕДАЧИ ВЧ * 1000 мВт 1000 мВт для r9 nano. Получите быструю доставку и первоклассное обслуживание клиентов.

27 декабря 2019 г. · Широкий диапазон частот: прибор должен иметь возможность передавать РЧ (радиочастоты) в диапазоне от 0,1 до 20 000 000 Гц. (20 МГц.). Функциональный генератор, используемый для исследований, должен иметь возможность генерировать частоты в миллионы герц, а не только гармоники (более низкие частоты) фактических частот.

Низкочастотные радиоволны радиостанций 900 МГц обеспечивают лучшее проникновение через стены, деревья и другие препятствия, что делает их оптимальными для большинства приложений вне зоны прямой видимости. Типичная радиостанция AW900xTR, использующая мощную антенну AW-15 15 дБи, может преодолевать расстояние до 1500 футов со зданиями и / или деревьями на пути.

RPM HAM RADIO

18 сен, 2019 · Были предприняты многочисленные испытания диапазона и тщательный процесс обеспечения качества, чтобы гарантировать, что сигнал сильный, надежный и может достичь полного диапазона 7 км в идеальных условиях.Частота 900 МГц используется аварийными службами некоторых европейских стран. Это решение было принято, чтобы помочь открыть продажи на международном уровне в будущем.

434,725. 34. 433,900. 68. 434,750.

в диапазонах частот ниже 30 МГц. В зависимости от IC. покрывает требуемый диапазон 860–960 МГц. Нижняя цифра. показывает измеренный фазовый шум от температуры на частоте 900 МГц.

OEM RF-модули, 900 МГц, обеспечивают беспроводную связь на большом расстоянии от последовательных данных UART с одноранговыми, многоточечными, повторителями и сетевыми топологиями DigiMesh ™.Характеристики / преимущества www.digi.com † Дальность действия в помещении / в городе до 3000 футов † Дальность прямой видимости вне помещения до 40 миль (с антенной с высоким коэффициентом усиления) † Выдающийся приемник ...

Sep 08, 2020 · The 2.4 GHz Zigbee поддерживает до 65000 узлов на расстоянии до 100 метров, а 900MHz Sidewalk, как сообщается, может отправлять данные на расстояние до мили. Но Z-Wave имеет преимущество ...

ОБЩЕЕ: Тип: трансивер PRS 903/904 МГц - Япония: Диапазон частот: 903,0125-904,9875 МГц: Каналы / шаги настройки: 80: Режим: FM: Регулировка частоты: ФАПЧ: Источник питания:

Процессор Intel® Celeron® M ULV 353 (512 КБ кэш, 900 МГц, 400 МГц FSB), краткое справочное руководство, включая спецификации, функции, цены, совместимость, конструкторскую документацию, коды заказа, коды спецификаций и многое другое.

Беспроводной видеопередатчик VT900-3 доступен в трех версиях; VT900-3A соответствует требованиям FCC Part 15 для нелицензионного использования и имеет радиус действия приблизительно 300-400 футов *. VT900-3B имеет более высокую выходную мощность (90 мВт).

434,725. 34. 433,900. 68. 434,750.

Двухсторонние радиостанции с частотой 900 МГц имеют несколько преимуществ: их можно использовать без лицензии, они используют технологию скачкообразной перестройки частоты, которая делает их практически защищенными от прослушивания, и они часто имеют расширенные функциональные возможности, подобные мобильным телефонам, такие как обмен текстовыми сообщениями и прямой вызов другого радио через список контактов.

900 МГц Производительность. 20 Мбит / с + пропускная способность TCP / IP более 5 МГц. 1 интерфейс Ethernet 10/100 BASE-TX. Пассивное питание через Ethernet. Обеспечьте возможность подключения к глобальной сети с помощью систем M900 Loco ...

, а также систем телеуправления и прекращения полетов на полигоне, что делает полосу пропускания незаменимой для национальной безопасности. Полоса 420–450 МГц широко используется военными ведомствами для наземных, корабельных и бортовых радиолокационных систем для выполнения важных функций национальной безопасности.

Беспроводная связь большого радиуса действия, 900 МГц, 2 канала, 3500 футов, релейный передатчик и приемник, управление активацией, деактивацией и удаленными командами.2 отдельных реле, 1 ампер и 5 ампер, работают независимо друг от друга, что позволяет использовать 2 различных приложения. Можно использовать практически любое устройство с входом с сухим контактом (включение или выключение).

Приемник FrSky R9 STAB OTA 900MHz не только является предпочтительным для многих пилотов дальнобойным приемником, но теперь дополнительно включает 3-осевую гироскопическую систему с 3-осевым акселерометром, которая обеспечивает бесконечный уровень стабильности.

Устройства, поддерживающие его, будут работать в диапазоне 900 МГц и будут иметь вдвое больший диапазон, чем устройства, работающие в диапазоне 2.Диапазон 4GHz.

Re: С чего начать, нужно слушать диапазон 800-900 МГц «Ответ # 4: 05 ноября 2017 г., 04:07:25» Я бы определенно поднял крышку и посмотрел, есть ли простой способ доступ к данным основной полосы частот (порты SPI приемопередатчика и т. д.).

Основное различие в дальности передачи между системами дистанционного управления дальнего действия, такими как TBS Crossfire и FrSky R9M (которые используют диапазон ISM 900 МГц), и обычными системами приема, использующими диапазон 2,4 ГГц, связано с дифракция (и отражение) сигнала от препятствий на линии прямой видимости между передатчиком и приемником и вокруг нее.

Это парная полоса частот. Частота нисходящего канала этой полосы находится в диапазоне 900 МГц, а частота восходящего канала - в области более высоких 850 МГц. Общая полоса пропускания составляет 25 МГц x 2, из которых ...

Положите конец этим неприятностям с помощью нашего беспроводного микрофона UHF 900 МГц. Легкий, с радиусом действия до 150 футов. Не нужно беспокоиться о частотах, когда вы добавляете к своему оборудованию несколько беспроводных микрофонов.

RADIO CONTROL 900MHZ FPV - после серии предупреждений «Низкий уровень сигнала», «Критический сигнал» и «Потеря приема» с использованием стандарта... FrSky R9M 900Mhz vs FrSky XJT 2 4GHz - Range Test.RPM HAM RADIO ПЕРЕДАТЧИК RETROFIT 900 MHZ BEA обеспечивает необходимые соединения для упрощения проводки. Используя имеющиеся в стене провода, можно легко изменить существующие конфигурации дверей с жестких нажимных пластин на бесконтактные дверные приводы. Частота 900 МГц обеспечивает стабильную и надежную передачу. Беспроводные телефоны EnGenius - это бренд номер один среди беспроводных телефонов большого радиуса действия. Это расширяемые телефоны с частотой 900 МГц, которые можно настроить с большим количеством трубок и несколькими линиями.При необходимости они также могут быть подключены к АТС и обеспечивать функциональность рации. Беспроводной домашний телефон дальнего действия Приемник FrSky R9 STAB OTA 900 МГц не только является предпочтительным для многих пилотов приемником дальнего действия, но теперь дополнительно включает в себя 3-осевой гироскоп ... FRK-03021826 AT&T 900 МГц. Этот беспроводной телефон работает в пределах максимальной мощности, разрешенной Федеральной комиссией по связи (FCC).

Информация по безопасности

Перед использованием продукта Trimble убедитесь, что вы прочитали и поняли все требования безопасности.

Этот продукт разработан, чтобы противостоять грубому обращению и тяжелым условиям окружающей среды, которые обычно возникают в строительстве. Однако приемник является высокоточным электронным прибором и требует осторожного обращения.

Внимание! Эксплуатация или хранение приемника за пределами указанного диапазона температур может привести к его повреждению.

Некоторые модели приемников SPS с возможностью базовой станции содержат внутренний радиомодем для передачи или могут передавать по внешнему радиомодулю для передачи данных.Правила использования радиомодемов 410–470 МГц сильно различаются от страны к стране. В некоторых странах устройство можно использовать без получения лицензии конечного пользователя. В других странах требуется лицензирование конечного пользователя. За информацией о лицензировании обращайтесь к местному дилеру Trimble.

Все модели приемников SPS могут передавать данные через беспроводную технологию Bluetooth.

Беспроводная технология

Bluetooth и радиомодемы 900 МГц (и радиомодемы 2,4 ГГц - только для Японии) работают в безлицензионных диапазонах.

Сотовый модем SNM910 содержит внутренний четырехдиапазонный радиомодем GSM 850/900/1800/1900 МГц.

Перед использованием GPS-приемника Trimble или GSM-модема определите, требуется ли в вашей стране разрешение или лицензия для эксплуатации устройства. Конечный пользователь несет ответственность за получение разрешения оператора или лицензии на приемник для местоположения или страны использования.

Информацию о правилах FCC см. В юридических уведомлениях .

Утверждение типа или приемка распространяется на технические параметры оборудования, связанные с излучениями, которые могут создавать помехи.Типовое одобрение выдается производителю передающего оборудования независимо от эксплуатации или лицензирования агрегатов. В некоторых странах существуют уникальные технические требования для работы в определенных диапазонах частот радиомодемов. Чтобы соответствовать этим требованиям, компания Trimble могла модифицировать ваше оборудование, чтобы получить одобрение типа.

Несанкционированная модификация устройств аннулирует одобрение типа, гарантию и лицензию на эксплуатацию оборудования.

Для радиостанции 450 МГц

Безопасность .Воздействие радиочастотной энергии является важным фактором безопасности. FCC приняла стандарт безопасности для воздействия на человека радиочастотной электромагнитной энергии, излучаемой оборудованием, регулируемым FCC, в результате своих действий в General Docket 79-144 13 марта 1986 года.

При правильном использовании этого радиомодема уровень воздействия будет ниже государственных пределов. Рекомендуются следующие меры предосторожности:

  • НЕ используйте передатчик, когда кто-либо находится в пределах 20 см (7,8 дюйма) от антенны.
  • ЗАПРЕЩАЕТСЯ эксплуатировать передатчик, если все ВЧ-разъемы не надежно закреплены, а все открытые разъемы не имеют надлежащей заделки.
  • ЗАПРЕЩАЕТСЯ эксплуатировать оборудование рядом с электрическими капсюлями-детонаторами или во взрывоопасной атмосфере.
  • Все оборудование должно быть правильно заземлено в соответствии с инструкциями Trimble по установке для безопасной работы.
  • Все оборудование должно обслуживаться только квалифицированным специалистом.

Для безлицензионного радио 900 МГц

1

Осторожно - Для вашей собственной безопасности и с точки зрения требований FCC к воздействию радиочастотного излучения всегда соблюдайте меры предосторожности, перечисленные здесь.

  • НЕ используйте передатчик, когда кто-либо находится в пределах 20 см (7,8 дюйма) от антенны.
  • Не совмещайте антенну с другим передающим устройством.

Для радио 2,4 ГГц

2

Безопасность . Воздействие радиочастотной энергии является важным фактором безопасности. FCC приняла стандарт безопасности для воздействия на человека радиочастотной электромагнитной энергии, излучаемой оборудованием, регулируемым FCC, в результате своих действий в General Docket 79-144 от 13 марта 1986 года.

При правильном использовании этого радиомодема уровень воздействия будет ниже государственных пределов. Рекомендуются следующие меры предосторожности:

  • НЕ используйте передатчик, когда кто-либо находится в пределах 20 см (7,8 дюйма) от антенны.

Максимальное усиление антенны не должно превышать 8 дБи.

Для радио Bluetooth

Излучаемая выходная мощность внутреннего беспроводного радиомодуля Bluetooth намного ниже пределов воздействия радиочастот, установленных Федеральной комиссией по связи. Тем не менее, беспроводное радио должно использоваться таким образом, чтобы приемник Trimble находился на расстоянии 20 см или дальше от человеческого тела.Внутреннее беспроводное радио работает в соответствии со стандартами и рекомендациями по радиочастотной безопасности, которые отражают консенсус научного сообщества. Поэтому Trimble считает, что внутреннее беспроводное радио безопасно для потребителей. Уровень излучаемой энергии намного меньше, чем электромагнитная энергия, излучаемая беспроводными устройствами, такими как мобильные телефоны. Однако использование беспроводного радио может быть ограничено в некоторых ситуациях или условиях, например, в самолете. Если вы не уверены в ограничениях, рекомендуется запросить авторизацию перед включением беспроводной связи.

Для радио GSM / GPRS

Безопасность . Воздействие радиочастотной энергии является важным фактором безопасности. FCC приняла стандарт безопасности для воздействия на человека радиочастотной электромагнитной энергии, излучаемой оборудованием, регулируемым FCC, в результате своих действий в General Docket 79-144 13 марта 1986 года.

При правильном использовании этого радиомодема уровень воздействия будет ниже государственных пределов. Рекомендуются следующие меры предосторожности:

  • НЕ используйте передатчик, когда кто-либо находится в пределах 28 см (11 дюймов) от антенны.
  • Все оборудование должно обслуживаться только квалифицированным специалистом.

Осторожно - Для вашей собственной безопасности и с точки зрения требований FCC к воздействию радиочастотного излучения всегда соблюдайте следующие меры предосторожности:
- Всегда соблюдайте минимальное расстояние 20 см (7,8 дюйма) между вами и излучающей антенной.
- Не размещайте антенну вместе с другими передающими устройствами.

Предупреждение. Антенна GPS и ее кабели должны быть установлены в соответствии со всеми национальными и местными электротехническими нормами, правилами и практиками.

Антенну и кабели следует устанавливать там, где они не будут находиться под напряжением в результате падения близлежащих линий электропередач, а также в местах, где они подвержены переходным перенапряжениям, особенно молнии. Такие установки требуют дополнительных средств защиты, которые подробно описаны в национальных и местных электротехнических правилах.

Внутренние радиомодули Trimble SPS были разработаны для работы с антеннами, перечисленными ниже. Антенны, не включенные в этот список, строго запрещены для использования с этим устройством.Требуемый импеданс антенны составляет 50 Ом.

Антенны, которые могут использоваться (в зависимости от страны) с радиостанцией 450 МГц, - это штыревые антенны 0 дБи и 5 дБи. Антенны, которые могут использоваться (в зависимости от страны) с радиомодулем 900 МГц : штыревые антенны 0 дБи, 3 дБи и 5 дБи. Антенны, которые могут использоваться (в зависимости от страны) с радиомодулем 2,4 ГГц, - это штыревые антенны 2 дБи и 8 дБи.

Чтобы уменьшить потенциальные радиопомехи для других пользователей, тип антенны и ее усиление должны быть выбраны таким образом, чтобы эквивалентная изотропно излучаемая мощность (например,i.r.p.) не превышает допустимого для успешного общения.

Внутренняя литий-ионная батарея приемника SPS

ПРЕДУПРЕЖДЕНИЕ. Не допускайте повреждения литий-ионной аккумуляторной батареи. Поврежденный аккумулятор может вызвать взрыв или пожар, а также привести к травмам и / или материальному ущербу.
Для предотвращения травм или повреждений:
- Не используйте и не заряжайте аккумулятор, если он выглядит поврежденным. Признаки повреждения включают, помимо прочего, обесцвечивание, деформацию и утечку аккумуляторной жидкости.
- Не подвергайте аккумулятор воздействию огня, высоких температур или прямых солнечных лучей.
- Не погружайте аккумулятор в воду.
- Не используйте и не храните аккумулятор в автомобиле в жаркую погоду.
- Не роняйте и не протыкайте аккумулятор.
- Не вскрывайте аккумулятор и не замыкайте его контакты.

ПРЕДУПРЕЖДЕНИЕ - Избегайте контакта с литий-ионным аккумулятором, если он протекает. Аккумуляторная жидкость является едкой, контакт с ней может привести к травмам и / или повреждению имущества.
Для предотвращения травм или повреждений:
- Если батарея протекает, избегайте контакта с аккумуляторной жидкостью.
- Если аккумуляторная жидкость попала в глаза, немедленно промойте глаза чистой водой и обратитесь за медицинской помощью. Глаза не тереть!
- Если аккумуляторная жидкость попала на кожу или одежду, немедленно смыть аккумуляторную жидкость чистой водой.

ВНИМАНИЕ - Заряжайте и используйте литий-ионный аккумулятор только в строгом соответствии с инструкциями.Зарядка или использование аккумулятора в неразрешенном оборудовании может вызвать взрыв или пожар, а также привести к травмам и / или повреждению оборудования.
Для предотвращения травм или повреждений:
- Не заряжайте и не используйте аккумулятор, если он поврежден или протекает.
- Заряжайте литий-ионную батарею только в том продукте Trimble, который предназначен для ее зарядки. Обязательно следуйте всем инструкциям, прилагаемым к зарядному устройству.
- Прекратите зарядку аккумулятора, который сильно нагревается или выделяет запах гари.
- Используйте батарею только в том оборудовании Trimble, которое предназначено для ее использования.
- Используйте аккумулятор только по прямому назначению и в соответствии с инструкциями в документации продукта.

Подключение приемников SPS к аккумулятору автомобиля

ВНИМАНИЕ - Соблюдайте осторожность при подсоединении зажимов кабеля аккумуляторной батареи к аккумуляторной батарее автомобиля. Не позволяйте никаким металлическим предметам или украшениям соединять (закорачивать) положительную (+) клемму аккумулятора либо с отрицательной (-) клеммой, либо с металлом автомобиля, подключенного к аккумулятору.Это может привести к сильному току, возникновению дуги и высоким температурам, что может привести к травмам пользователя.

ПРЕДУПРЕЖДЕНИЕ - При подключении внешнего аккумулятора, такого как аккумулятор транспортного средства, к приемнику SPS, обязательно используйте кабель Trimble с соответствующей защитой от перегрузки по току, предназначенный для этой цели, чтобы избежать опасность для пользователя или повреждение продукта.

Замена радиомодуля

только SPS882

Компания Trimble требует, чтобы вы не переходили с одной версии радиодомофона на другую по следующим причинам:

  • Будут нарушены нормативные требования.Использование такого продукта незаконно.
  • Внутренний разъем на магнитоле не предназначен для многократной вставки или извлечения. При чрезмерном использовании он может быть поврежден или сломан.
  • При снятии радиостанции нарушается целостность уплотнения всего GPS-приемника. Пользователи не имеют возможности проверить целостность пломбы.
  • Если на устройство не распространяется гарантия, вы можете приобрести другую дверцу с радиоприемником, которая должна быть установлена ​​авторизованным поставщиком услуг Trimble.Это связано с аппаратными ограничениями, поэтому будьте очень осторожны, особенно с дверцами на 900 МГц.

Внимание! Из-за проблем с установкой и нормативных требований страны Trimble не продает радиодомки конечным пользователям. Авторизованные поставщики услуг Trimble должны соблюдать правила страны и устанавливать правильный радиомодуль только в определенных и одобренных приемниках. Установка радиоприемника в неуказанный продукт или устройство GPS аннулирует любую гарантию на радиоприемник и продукт GPS.Он также подвергает поставщика услуг штрафным санкциям, установленным различными государственными учреждениями. Trimble не несет ответственности за радиостанции, используемые в неразрешенных продуктах.

Влажные места

Только SPSx61 и SPSx52

ПРЕДУПРЕЖДЕНИЕ. Этот продукт не предназначен для использования на открытом воздухе или во влажных помещениях, если он питается от интерфейса PoE или от внешнего источника питания. Соединение не является водонепроницаемым и может быть подвержено короткому замыканию.

ПРЕДУПРЕЖДЕНИЕ - Внешний адаптер питания и связанный с ним шнур питания и вилка не предназначены для установки на открытом воздухе или во влажном месте.

Использование питания через Ethernet

Только SPSx61 и SPSx52

ПРЕДУПРЕЖДЕНИЕ - Когда этот продукт подключен к соединению Power over Ethernet, источник питания Ethernet должен соответствовать стандарту IEEE 802.11af, а его выход постоянного тока (источник питания Ethernet) должен быть полностью изолирован от заземления (плавающий), во избежание поражения электрическим током. опасность может существовать.

ПРЕДУПРЕЖДЕНИЕ - Внешний адаптер питания и связанный с ним шнур питания и вилка не предназначены для установки на открытом воздухе или во влажном месте.

900 МГц: беспроводная рабочая лошадка

Не все беспроводные технологии и частоты одинаковы. Большинство из нас запрограммировано на то, что чем больше, тем лучше, поэтому, глядя на беспроводные радиостанции, вы думаете, почему 2,4 или 5,8 ГГц не могут быть лучше, чем 900 МГц. В случае беспроводных спектров это не всегда так. Если бы у всех нас были предприятия, работающие в открытых областях, это могло бы быть правдой, но большинство из нас не работает в открытых областях. Есть здания, деревья и другие препятствия, которые мешают беспроводной утопии.Поскольку большинство из нас не живет в утопиях беспроводной связи, мы в Grid Connect считаем, что для большинства приложений частота 900 МГц является наиболее универсальной и лучшей для использования радиостанций.

Низкочастотные радиоволны радиостанций 900 МГц обеспечивают лучшее проникновение через стены, деревья и другие препятствия, что делает их оптимальными для большинства приложений вне зоны прямой видимости. Типичная радиостанция AW900xTR, использующая мощную антенну AW-15 15 дБи, может преодолевать расстояние до 1500 футов со зданиями и / или деревьями на пути.В случае использования внутри помещения радиостанция AW900itr может проходить аналогичные расстояния через до 10 стен здания.

Радиостанции 900 МГц также могут рассеиваться вокруг препятствий, таких как здания или деревья, или над ними. Однако радиосигнал должен иметь достаточно места для распространения. Как мы любим объяснять клиентам, радиоприемнику требуется определенная «взлетно-посадочная полоса» (мы обычно рекомендуем 25–50 футов или более), чтобы сигнал разветвлялся в «футбольную форму», где он наиболее широк в центре и идет вместе на отправляющей и получающей сторонах.С радио AW900xtr и антеннами AW-15 в идеальных условиях с углом атаки 10 ° радиостанции могут достигать расстояния до 1 мили, под углом 5 ° до 5 миль и с углом 1 ° до 30 миль.

Самым большим недостатком частоты 900 МГц является ограниченная нелицензируемая полоса пропускания в спектре. Доступный спектр составляет всего 26 МГц, тогда как другие частоты имеют в 3 раза больше доступного спектра. В некоторых случаях это приведет к сильному шуму от других продуктов, работающих в этом диапазоне спектра.Кроме того, 900 МГц не является открытым общедоступным спектром в большинстве стран за пределами Северной Америки.

Помимо 900 МГц, доступны другие частоты, обладающие уникальными достоинствами.

2,4 ГГц - это универсальный нелицензированный диапазон, принимаемый во всем мире. Wi-Fi (802.11), Zigbee и Bluetooth живут в этом диапазоне, поэтому, несмотря на то, что он шире, чем диапазон 900 МГц, он имеет большую конкуренцию со стороны других беспроводных технологий.

4,9 ГГц - это лицензированная полоса, идеально подходящая для приложений общественной безопасности, которая часто используется в полицейских, пожарных и других городских сетях прямой видимости.

5,8 ГГц обеспечивает более высокую скорость передачи данных и связь в пределах прямой видимости и идеально подходит для транзитных беспроводных сетей на большие расстояния. Благодаря более высокой скорости передачи данных, частота 5,8 ГГц удовлетворяет потребности IP-камер наблюдения с более высокой пропускной способностью.

Grid Connect предлагает широкий спектр мостов Ethernet 900 МГц и других радиомодулей 900 МГц (точка-точка и точка-многоточка), а также для последовательных сетей RS232 / 485 на большие расстояния. У нас есть как наружные закрытые радиостанции NEMA4, так и внутренние радиостанции.Наши предложения включают AW900x, простую уличную беспроводную радиостанцию ​​точка-точка, работающую по принципу «plug & play». Мы также предлагаем новую радиостанцию ​​AW900xTR для многоадресной связи, которая теперь включает в себя анализатор спектра 900 МГц, позволяющий диагностировать проблемы с помехами на лету. В помещении у нас есть AW900iTR, предлагающий простой легкий в использовании интерфейс с возможностями многоточечной связи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
