Как сделать проводку в гараже своими руками. Как правильно сделать проводку в гараже своими руками: пошаговая инструкция

Как спроектировать схему электропроводки в гараже. Какие материалы и инструменты потребуются для монтажа. Как провести электричество в гараж безопасно и по всем правилам. На что обратить внимание при прокладке кабелей и установке розеток.

Планирование электропроводки в гараже

Прежде чем приступать к монтажу, необходимо тщательно спланировать схему электропроводки в гараже. Это позволит избежать ошибок и сделать систему максимально удобной и функциональной.

Основные элементы, которые нужно учесть при планировании:

• Расположение вводного щитка
• Места установки розеток и выключателей
• Схема освещения основного помещения и смотровой ямы
• Прокладка силовых линий для подключения оборудования
• Заземление

При составлении схемы важно продумать удобное расположение всех элементов. Например, выключатели лучше разместить возле входа, а розетки — в местах, где планируется установка оборудования.

Необходимые материалы и инструменты

Для самостоятельного монтажа электропроводки в гараже потребуется следующий набор материалов и инструментов:

Материалы:

• Кабель (медный, сечением 2,5-4 мм²)
• Гофра или кабель-каналы
• Распределительные коробки
• Автоматические выключатели
• Розетки и выключатели
• Светильники
• Клеммы и изолента

Инструменты:

• Перфоратор
• Отвертки
• Плоскогубцы и бокорезы
• Нож для зачистки проводов
• Индикаторная отвертка
• Мультиметр

Перед покупкой материалов важно точно рассчитать их количество по составленной схеме. Это поможет избежать лишних расходов.

Прокладка кабельных линий

Существует два основных способа прокладки проводки в гараже:

Открытый способ

При открытом способе кабели прокладываются по поверхности стен в специальных кабель-каналах или гофротрубах. Это наиболее простой и быстрый вариант монтажа.

Преимущества открытого способа:

• Простота монтажа
• Легкий доступ для ремонта и замены
• Возможность быстрого изменения конфигурации

Скрытый способ

При скрытом монтаже кабели укладываются в штробы в стенах. Этот способ более трудоемкий, но обеспечивает лучшую защиту проводки и эстетичный вид помещения.

Преимущества скрытого способа:

• Эстетичный внешний вид
• Повышенная защита кабелей от механических повреждений
• Пожаробезопасность

Независимо от выбранного способа, важно соблюдать правила прокладки кабелей — горизонтально или вертикально, с поворотами под прямым углом.

Монтаж распределительного щита

Распределительный щит — ключевой элемент электропроводки в гараже. Он обеспечивает защиту сети и позволяет управлять отдельными группами потребителей.

Основные компоненты щита:

• Вводной автомат
• УЗО (устройство защитного отключения)
• Автоматические выключатели для отдельных групп
• Шины для соединения автоматов

При монтаже щита важно правильно рассчитать нагрузку и подобрать автоматы соответствующего номинала. Для гаража обычно достаточно щита на 6-8 модулей.

Установка розеток и выключателей

Розетки и выключатели — важные элементы электропроводки, обеспечивающие удобство использования электроэнергии в гараже.

Правила установки розеток:

• Высота установки — 0,3-1 м от пола
• Расстояние от углов стен — не менее 0,5 м
• Использование розеток с защитой от влаги (IP44)

Правила установки выключателей:

• Высота установки — 0,8-1,7 м от пола
• Расположение возле входа в помещение
• Использование выключателей с подсветкой для удобства в темноте

При подключении розеток и выключателей важно соблюдать правильность соединений и надежность контактов.

Организация освещения в гараже

Правильно организованное освещение — залог комфортной и безопасной работы в гараже. При планировании системы освещения следует учитывать несколько факторов:

Основные принципы организации освещения:

• Общее освещение всего помещения
• Локальное освещение рабочих зон
• Освещение смотровой ямы
• Наружное освещение входа

Для общего освещения гаража подойдут светодиодные или люминесцентные светильники мощностью 15-20 Вт на каждые 4-5 м² площади. Рабочие зоны требуют более яркого направленного света.

Заземление и защита от поражения током

Заземление — важнейший элемент безопасности электропроводки в гараже. Оно защищает от поражения током при неисправности оборудования.

Основные компоненты системы заземления:

• Заземляющий контур (стальная полоса или уголок)
• Заземляющий проводник (желто-зеленый провод)
• Главная заземляющая шина в щитке

Помимо заземления, для защиты от поражения током рекомендуется установка УЗО (устройства защитного отключения) на вводе в гараж.

Проверка и ввод в эксплуатацию

После завершения монтажа необходимо тщательно проверить всю систему электропроводки перед вводом в эксплуатацию.

Этапы проверки:

• Визуальный осмотр на предмет повреждений и правильности соединений
• Проверка целостности изоляции мегаомметром
• Проверка работы автоматических выключателей и УЗО
• Измерение сопротивления заземления

Только после успешного прохождения всех проверок можно считать электропроводку в гараже готовой к эксплуатации.

Техника безопасности при монтаже электропроводки

Работа с электричеством требует соблюдения строгих правил безопасности. Несоблюдение этих правил может привести к серьезным травмам или пожару.

Основные правила безопасности:

• Отключение электричества перед началом работ
• Использование исправного инструмента с изолированными ручками
• Проверка отсутствия напряжения перед любыми манипуляциями
• Использование средств индивидуальной защиты (перчатки, очки)
• Отказ от работы при недостаточной квалификации

При любых сомнениях в своих возможностях лучше обратиться к профессиональному электрику. Безопасность должна быть на первом месте.

Электропроводка в гараже своими руками

Каждый гараж, обустроенный на загородном участке, нуждается в электричестве. Оно нужно как для подключения различных электроприборов, так и для освещения помещения. Обустроить электропроводку необходимо еще на этапе строительства гаража.

Особенности

• Во-первых, для проведения электричества в гараж необходимо получить разрешение от местного органа Энергонадзора.
• Во-вторых, самостоятельные работы по подведению электричества можно проводить, только имея соответствующий опыт.

Ввод кабеля в гараж

Электропроводка в гараже своими руками выполняется из двух частей: наружной и внутренней. Подводка электричества к отдельной постройке проводится по стенам, карнизам или навесам. Если необходимо иметь розетку снаружи, она должна быть атмосферостойкой.

Ввод кабеля через крышу

Для подключения к электричеству отдельного строения, в данном случае гаража, необходимо использовать электрощит.

Электрощиток

Обратите внимание! Перед тем как приступать к разведению электропроводки внутри гаража, нужно составить схему электропроводки для данного помещения. В ней должно быть отражено размещение линий электропроводки, расположение розеток, а также порядок их соединения друг с другом, в том числе и осветительных приборов.

В яму, если таковая предусмотрена в гараже, осветительные приборы проводить не рекомендуется. Дело в том, что ни один прибор, на какой стене он был бы расположен, не сможет целиком и полностью осветить место ремонта. Поэтому специалисты предлагают провести в яму только розетку, для подключения мощного переносного фонаря.

Подводка проводки

Если на одну клавишу придется несколько светильников, придется протянуть кабель до первого осветительного прибора, а от него – перемычке в виде шлейфа или параллельного подключения. Для подключения нескольких независимых осветительных приборов потребуется все провода объединить кабелем электропитания.

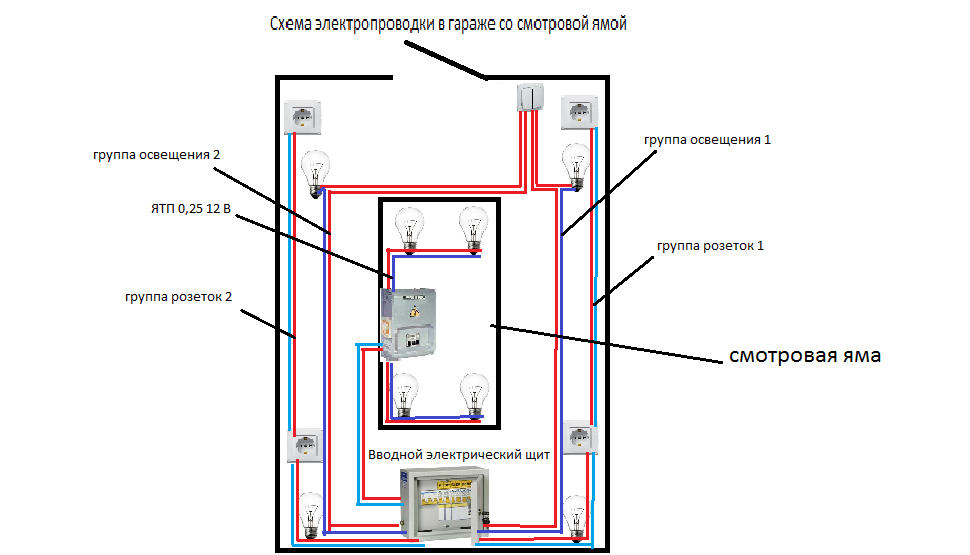

Примерная схема электропроводки

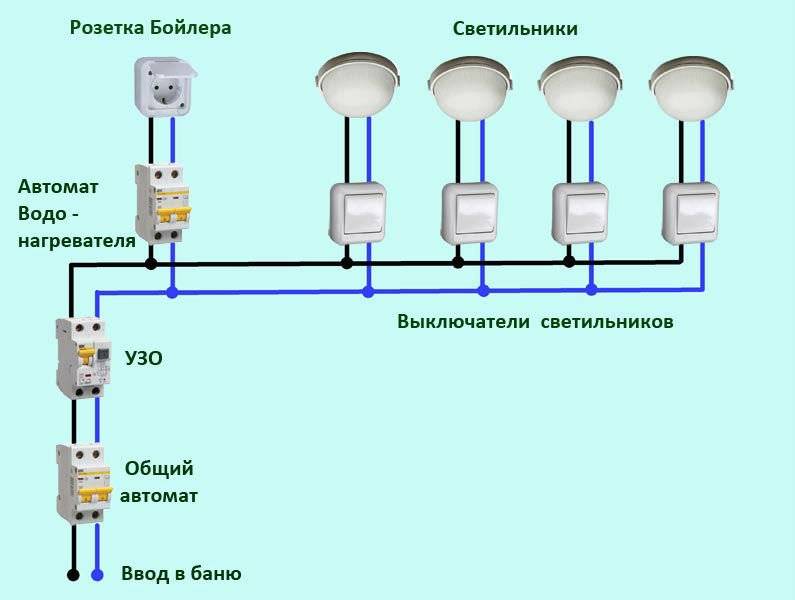

Схема электропроводки в гараже

Обратите внимание! Обыкновенный медный кабель, чаще всего используемый при разводке электричества, способен выдержать нагрузку от 3,2 до 5 кВт. Составляя схему электропроводки, нужно ориентироваться на это значение максимальной нагрузки.

Все выключатели в гараже должны располагаться на высоте не менее 1,5-1,7 м от пола, а розетки – около метра от пола.

Монтаж электропроводки

Обратите внимание! Основной особенностью разводки электричества для гаража является расположение проводов не внутри стен, а прямо на них. Это позволит максимально быстро произвести ремонт при необходимости.

Внутреннее разведение может быть реализовано несколькими способами:

• размещение проводки по стенам производится в открытом виде;
• размещение проводки в специальных пвх-трубах;
• комбинированное размещение проводки.

Проводка в гофре

Для гаража больше всего подходит комбинированное размещение проводки. Оно позволяет закрыть пластиковыми элементами главные узлы электропроводки, а обычные кабели прижать к стене с помощью специальных крепежных элементов.

Необходимые инструменты и материалы

• кусачки, острый нож;
• дрель или перфоратор;
• крестовая отвертка;
• розетки, выключатели, электрический автомат и щиток, осветительные приборы.

Этапы монтажа

Двухполюсный автомат типа C

1. Перед началом работ необходимо выбрать электрический автомат для гаража. Наиболее подходящим вариантом является двухполюсный автомат типа С. В электрический ящик, который должен быть расположен в гараже, нужно расположить и автомат, и счетчик. Поэтому при выборе ящика, который будет представлять собой щиток, требуется ориентироваться на размеры и автомата, и счетчика.
2. К электрощитку присоединяется кабель, подведенный к гаражу снаружи. Он подходит к счетчику, и потом – к автомату. Количество автоматов зависит от точек освещения, запланированных в гараже. Например, для розеток и верхнего освещения гаража достаточно двух.
3. После подведения кабеля к электрощитку можно начинать разводку проводов по гаражу. Провода могут проходить по стенам как открытым способом – то есть присоединяться к стене специальными зажимами, так и закрытым. Второй способ может включать в себя как штробление стен для прокладки проводов, если гараж построен из кирпича, так и монтаж специальных пвх-коробов для коммуникаций. Первый способ, хоть и не так эстетичен, значительно экономит силы и время.
4. Подключение розеток и осветительных приборов можно производить как от щитка, так и к нему. Первый способ предусматривает протягивание провода к розетке или осветительному прибору, второй – от установленных на заранее определенном месте розетки или осветительного прибора к щитку.

Освещение гаража

Выполняя работы по подведению фазного провода к автомату, необходимо полностью обесточить гараж для собственной безопасности.

Разводка электричества в гараже

После подключения всех розеток и осветительных приборов, закрепления проводов к электрощитку, можно провести тестовое включение электрического автомата. Проведение электропроводки в гараже – вполне постижимая задача при наличии хотя бы небольшого опыта в работе с электричеством.

Видео

Какие автоматы поставить, делая проводку гаража, смотрите ниже:

Монтаж проводки в гараже своими руками: схема

Одним из условий комфорта является наличие в гараже электричества, а для этого требуется монтаж проводки. Часто автолюбители превращают гараж во второй дом. При этом стараются добиться максимального уровня комфорта. Монтировать проводку в гараже самому достаточно трудно, поскольку требуется знать ряд норм, поэтому лучше обратиться к специалисту. При этом наиболее часто в гараже изначально отсутствует проводка, поэтому разводка электропроводки в гараже часто делается с нуля.

Важно помнить, что смонтировать проводку своими силами не только сложно, но и довольно долго по времени — ведь потребуется либо делать штробы, либо крепить кабели или провода к стене. Особо сложно выполнить приблизительный подсчет мощностей и расчет сечения проводов. А подключение гаража к электросети должно выполняться только представителем энергокомпании, в противном случае это будет противозаконно. Поэтому не верьте тем, кто раздает советы типа: как правильно подключить гараж к электросети самому. Однако проведение электропроводки в гараже имеет некоторые отличия от подключения квартиры, что делает эти работы особенными. Подробнее о том как рассчитывается и монтируется электропроводка в гараже своими руками будет рассказано ниже.

Содержание

• 1 Определение потребителей
• 2 Как продумать освещение
• 3 Щиток и заземление
• 4 Прокладка кабелей

Определение потребителей

Поскольку в гаражах часто делают мастерские, то следует заранее определить количество и примерную мощность потребителей электрэнергии. Отметим, что в этом разделе не будет рассматриваться освещение — для этого будет отдельная часть.

Электропроводка в гараже своими руками начинается с бумажной работы. Для начала определяется максимальное количество потребителей, их мощности и примерное месторасположение. Это связано с тем, что наиболее часто в гаражах работают электрическими инструментами и станками. Поэтому первым делом на листе бумаги стоит скрупулезно написать точное количество инструмента, мощность каждого в отдельности.

По мощности рассчитывают ток по следующей формуле: I=P/Ucosφ, при этом формула действует только для однофазных потребителей.

В формуле I — рабочий ток, U — напряжение питания, cosφ — коэффициент мощности. Для трехфазной сети в формуле появляется еще и корень из 3. После расчетов по ПУЭ (Правила Устройства Электроустановок), определяют сечение жил кабелей. Жил должно быть минимум 3 включая 1 желто-зеленую для защитного заземления. Кабель рекомендуется подбирать с медными жилами, при этом все кабеля рекомендуется брать из одного материала: если была выбрана медь, то все проводники — медные, если алюминий — то алюминиевые. Это связано с тем, что переход с меди на алюминий необходимо выполнять через специальные клеммы (просто соединять медь с алюминием нельзя).

Рассчитанные по этой формуле токи являются токами, которые будут протекать в системе, а их сумма будет являться потребляемым током. Под полученные значения необходимо подобрать автоматы. При этом автомат следует брать на ближайшее большее значение, а некоторые при расчете добавляют примерно 5-20% запаса. Это позволит установить дополнительное электрооборудование в будущем без особых дополнительных затрат.

Подключение розеток, которые предназначены для электрооборудования небольшой мощности следует выполнить медным трехжильным кабелем на 2,5 квадрат. Такой тип кабеля перекроет потребность в токе полностью.

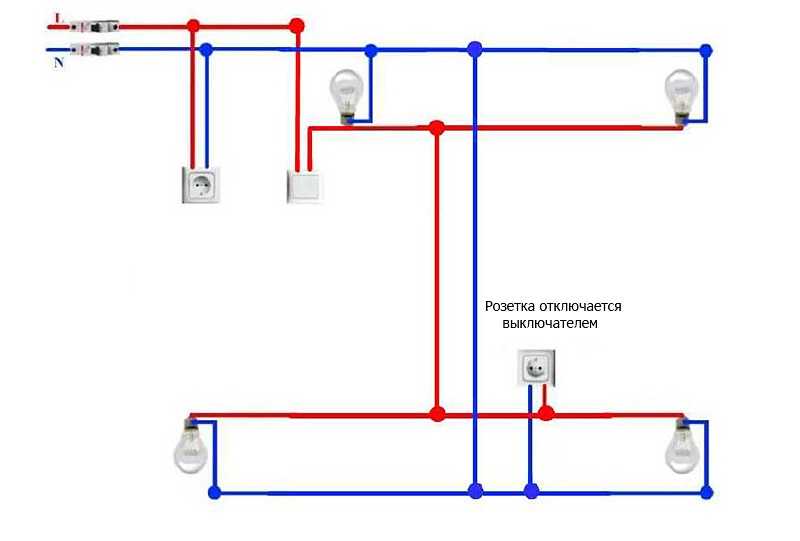

После того, как тип и мощности потребителей определены, составляется схема электропроводки в гараже (для точек подключения). На бумаге набрасывается план помещения в масштабе и по стенам распределяются кабельные линии. Посе этого переходят к созданию схемы для освещения.

Как продумать освещение

Чтобы работать в гараже было комфортно, перед тем, как провести электричество в гараж, следует подготовить освещение — провести проводку для осветительных приборов. Освещение планируется по СНиП (нормы освещенности помещений) или на свое усмотрение (того человека, который будет в гараже работать). Рекомендуется избегать полумрака и ставить минимум одну 100-ватную лампу на каждые 2-3 квадратных метра. Для рабочей зоны, где планируется работать, освещение следует сделать лучшим и на каждый 1 квадратный метр установить по 100-ваттному источнику света.

Перед тем как сделать электропроводку в гараже для освещения, следует посчитать количество источников света, умножить на их мощность и найти ток, который будет протекать в системе освещения. По току, также как и для розеток, определяют сечение жил кабеля и автоматы. Для большинства случаев подойдет 3 жильный кабель с сечением 1,5 квадрата.

После определения количества источников света, определяют месторасположение выключателей и секции, которые они будут включать.

Рекомендуется предусмотреть 2 выключателя: для освещения рабочей зоны и для освещения гаража в целом. Первый будет включать свет только в зоне где стоят станки, второй — включать освещение всей площади гаража. Это очень удобно. При этом месторасположение первого выключателя должно быть около рабочей зоны, а второго — при входе в гараж.

Щиток и заземление

Перед тем, как подключить электричество, и перед началом монтажа кабельных линий следует установить щиток с автоматами и сделать контур заземления (при возможности).

Место установки щитка должно быть рядом с вводом кабельной линии в гараж. При этом электрощиток для гаража своими руками набирается из автоматов, ток которых определен расчетами потребляемого тока станками и освещением. Расположение автоматов всегда следующее:

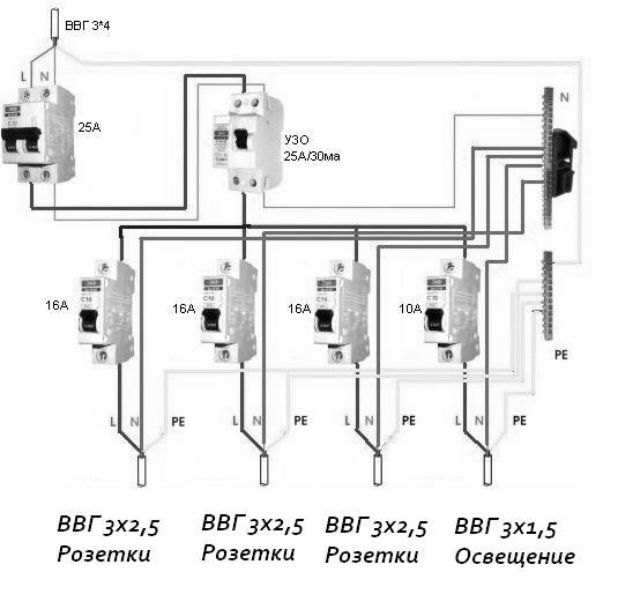

1. Вводной автомат, желательно с УЗО. Он ставится в верхний ряд крайним слева (первым в ряду).
2. Далее с права от него должны располагаться остальные автоматы по мере убывания значений тока, начиная с большего.
3. Если щиток имеет 2 ряда автоматов, то нижняя планка набирается также по принципу убывания значений тока.

Для соединения автоматов внутри щитка рекомендуется использовать провод типа ПВ-3 с сечением минимум 2,5 квадрата. Далее следует помнить, что вводные провода подаются на автоматы всегда сверху. При этом, чтобы сэкономить на проводе, для соединения автоматов (кроме вводного) рекомендуется использовать медную шину.

Для контура заземления следует использовать стальную полосу шириной от 5 мм, которую крепят по внутреннему периметру стен. Подробнее о том, как сделать заземление в гараже, описано в ПУЭ и приводиться здесь не будет, поскольку зависит от ряда условий.

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее 100 мм , полом и розеткой – 500 мм . Главный выключатель должен находиться справа от ворот, и его высота должна составлять 1500мм . Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы  провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

• наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
• заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
• электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
• над выключателями устанавливаются наружные распределительные коробки
• если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
• при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения 1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше 25 метров , то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену. Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть не более 42 вольт , следовательно, придётся приобрести трансформатор для понижения напряжения. Запомните! Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

• электроинструмент используйте исправный, наличие оголённых проводков недопустимо
• форма одежды должна быть свободной
• инструменты для проведения работы используются с изолированными рукоятками
• работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
• для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
• нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Проводка в гараже своими руками

Электропроводка в гараже необходима для возможности подключения различных приборов и освещения помещения. Её установка имеет некоторые отличительные особенности, которые следует учитывать перед тем, как сделать электропроводку в гараже. Электромонтаж следует осуществлять по все правилам. Провода необходимо брать с небольшим запасом, поскольку проводка рассчитывается на использование множества приборов. Поэтому электропроводка в гараже своими руками должна осуществляться с таким расчетом, чтобы избегать перегрузок.

Способы монтажа проводки

Гараж для автовладельца часто становится не только местом хранения автомобиля, но и мастерской, в которой он проводит большое количество времени. Функциональность, безопасность и удобство использования электропроводки должны стоять на первом месте. Для того чтобы максимально обезопасить человека и придать помещению эстетичный вид, используют разные варианты монтажа и маскировки проводов. Сделать это можно одним из следующих способов:

• провести провода по стенам
• использовать ПВХ короб
• использовать накладные коробки, в которых провода будут изолированы тонкими коробами

Первый вариант нельзя проложить по легковоспламеняющимся поверхностям: фанере, дереву. Такой способ не эстетичен и небезопасен. Поэтому для таких поверхностей нужно использовать металлические короба.

Правила, которые необходимо знать, осуществляя установку электропроводки

Монтаж системы освещения гаража имеет свою специфику. Место, где находится рабочий стол или станки и оборудование, должно освещаться лучше, чем все другие. Там можно установить дополнительные точечные светильники. Следует учесть, что в гараже часто бывает сыро, поэтому розетки и выключатели должны быть с защитой от попадания влаги и пыли.

Проводка в гараже своими руками будет служить длительное время, если соблюдать некоторые общие правила, а именно:

• провод укладывают строго горизонтально или вертикально, повороты осуществляют под углом 90 градусов
• разводка проводится на расстоянии от потолка и отопительных труб
• установка розеток, выключателей также осуществляется на удобной высоте от пола и расстоянии от входной двери
• розетки в погребе или смотровой яме не устанавливаются, потому что это места повышенной влажности
• лучше установить трехфазную проводку, чем однофазную сеть, которая небезопасна

В арсенале необходимо иметь все инструменты, которые помогут правильно сделать необходимые работы. К такому инвентарю относят следующие приборы и материалы:

• молоток, отвертки, зубило
• дрель и сверла
• перфоратор
• дюбеля, шурупы, саморезы
• приборы для измерения
• медный или алюминиевый кабель
• короба, гофрированные трубы
• розетки, выключатели, светильники, переходники и трансформаторы

Ход выполнения работы

Монтаж электропроводки предусматривает подготовительные, внутренние и внешние работы. Подготовка заключается в разметке стен, проводить которую лучше окрашенным шнуром. Он крепится в начальной и концевой точке, натягивается и оставляет отпечаток. Если укладка кабеля производится в стене, то следующим этапом будет её штробление. Глубина каждой штробы должна составлять максимум 2 см, а толщина её зависит от размера кабеля. Если кабель будет находиться внутри, то проводку следует прокладывать заранее, до начала проведения чистовых работ.

Наружные или уличные работы заключаются в необходимости подвести линию электропередач. Выполнять такую работу должны специалисты с соответствующим оборудованием и допуском. Это можно сделать по воздуху или под землей. Второй способ долговечный, но и более дорогой, по сравнению с первым.

Подвести электричество самостоятельно достаточно просто. Для этого нужно иметь для начала базовое понимание процесса. Для начала составляется схема электроснабжения с составлением плана гаража, отметкой на нем всех розеток, выключателей, электрощита. Перед тем как осуществлять непосредственно монтаж, необходимо измерить точное количество материалов, осветительных приборов и длину кабеля. После осуществления всех покупок, нужно правильно приступать к установке приборов. Затем прокладывается кабель одним из выбранных способов, подключается к щитку, розеткам и выключателям. В последнюю очередь осуществляется монтаж распределительной коробки, установка розеток и проверяется работа всей системы. Подвести электричество в гараж можно своими руками. Целесообразно устанавливать два автомата для освещения. Один из них будет отвечать непосредственно за гараж, а второй – за подвал или смотровую яму. Это удобно, потому что свет будет гореть только в том помещении, где необходимо.

Дополнительные нюансы в работе

Провести монтаж электричества в гараже своими руками достаточно просто. Но перед этим лучше продумать, где в помещении будет находиться рабочее место, стол и стеллажи для оборудования, деталей и инструментов. Это делается для того, чтобы впоследствии иметь представление о месте расположения осветительных приборов, розеток и выключателей. Монтаж необходимо осуществлять со всей ответственностью и не пренебрегать мерами безопасности. От качества проделанной работы зависит безопасность и удобство дальнейшего использования. Следует позаботиться и об освещении улицы или дороги возле гаража. Это будет целесообразно, потому что освещать вход фарами не всегда удобно. Для этого необходимо подвести кабель наружу и установить автоматический датчик освещения.

Обустроить своими руками гараж таким образом, чтобы в нем было комфортно пребывать и работать, можно достаточно просто. Некоторые работы лучше поручить специалистам, имеющим допуск к их проведению. Но монтаж электрики легко выполнить и самостоятельно, руководствуясь вышеизложенными советами.

как правильно сделать своими руками, схема и монтаж

Наличие «правильной» проводки, скрытой в стенах гаража, определяет степень надежности здания с точки зрения электробезопасности, удобства использования розеток и выключателей. Выполнить устройство магистральной системы самостоятельно или воспользоваться услугами профессиональных электриков – мнения расходятся. Ответ на этот вопрос будет далее по тексту.

Содержание

• 1 Схемы подключения и расположение потребителей
  • 1.1 Со смотровой ямой
  • 1.2 Без смотровой ямы
• 2 Выбор проводов и кабелей по мощности нагрузок
• 3 Необходимые инструменты для монтажа
• 4 Расчет количества материалов
• 5 Последовательность действий по монтажу электрической проводки своими руками
  • 5. 1 Уличные работы
  • 5.2 Прокладка внутри помещения
  • 5.3 Подключение счетчика электроэнергии
  • 5.4 Подключение УЗО и автоматов
  • 5.5 Розетки и выключатели
  • 5.6 Освещение смотровой ямы

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер). Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком.

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования. Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно.

Прокладка – скрытая или в рукаве. Еще лучше, если напряжение в «подземной» части будет пониженное, 36 Вольт: это повысит безопасность работающих.

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Потолочные светильники можно закрепить на натянутой стальной проволоке, так отпадет проблема с их монтажом.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Последовательность действий по монтажу электрической проводки своими руками

Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.

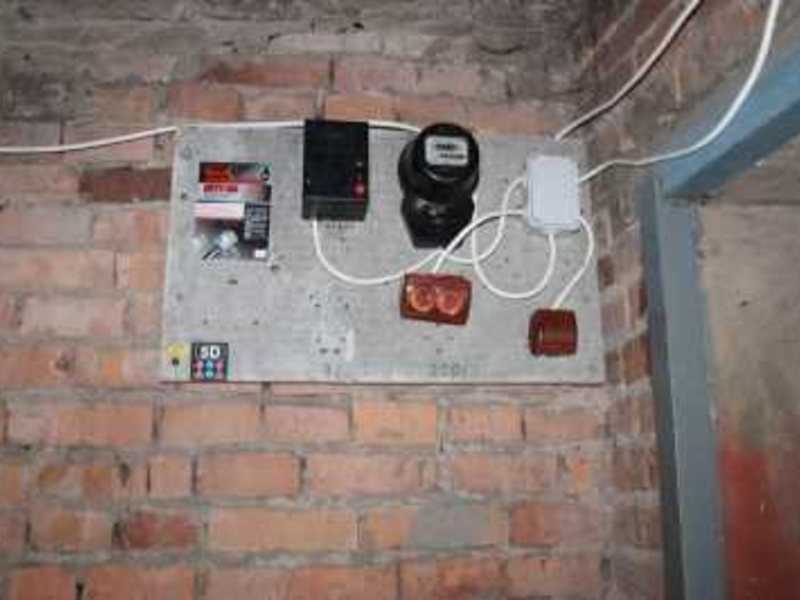

Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.

Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.

В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.

Уличные работы

Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.

Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.

Прокладка внутри помещения

После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.

Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

Подключение счетчика электроэнергии

Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.

Подключение УЗО и автоматов

После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.

Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.

Розетки и выключатели

Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).

Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.

Освещение смотровой ямы

Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.

Электропроводка в гараже

Содержание

• Планируем схему электропроводки в гараже
• Требования для электропроводки в гараже
• Собираем инструменты и материал
• Методы прокладки электропроводки
• Инструкция по прокладке проводки в гараже
• Советы и рекомендации

Для удобства использования гаража, крайне важно провести необходимые коммуникации. Сюда включается канализация, водопровод и электричество. Если без воды и канализации еще можно обойтись, то вот без света никак. Поэтому после окончания строительных работ не забудьте провести электричество. Даже если вы уже какое-то время пользуетесь гаражом, разводка электропроводки в гараже будет не лишней. Именно этому вопросу и будет посвящена эта статья. В дополнение к теории, мы предлагаем вам интересный видеоматериал и фотографии, на которых изображены отдельные процессы работы.

Планируем схему электропроводки в гараже

Первый шаг, от которого будет зависеть успех в этом деле – создание схемы электропроводки. Важно все продумать и произвести необходимые расчеты. Так, планируя схему обязательно определите место, где будет ввод силового кабеля. Также обозначьте место для электрощитка, место установки лампочек, выключателей и розеток.

При создании схемы электропроводки обратите внимание на такие нюансы:

• Прокладка электропроводки в гараже должна осуществляться строго по вертикали и горизонтали. Если необходимо выполнить поворот, то только на 90°.
• От потолка электропроводка должна находится не ближе чем 150 мм, а от всевозможных коммуникаций, на расстоянии от 150 мм.
• Монтаж выключателя и розеток осуществляете исходя из вашего предпочтения и потребности. Что касается выключателя, то лучше, чтобы он был на расстоянии от 150 мм от откоса гаражных ворот.
• Если в гараже есть смотровая яма или подвал, то в них не рекомендуется размещать розетки. Это объясняется высокой влажностью в этих местах.
• На освещение и розетки должны быть отдельные УЗО.
• В смотровой яме устанавливаются светильники мощностью 12 вольт.

Совет! Не стоит прокладывать электропроводку в гараже однофазную. Лучше проложить трехфазную, которая справится с возможными нагрузками.

Требования для электропроводки в гараже

Перед тем как сделать электропроводку в гараже стоит уделить внимание и другим техническим нюансам. В частности, какие требования к ней предъявляются. Как правило, в гараже преимущественно находится его владелец, поэтому электропроводка должна быть надежной, функциональной и безопасной. Что касается эстетики, то она может уходить на второй план.

Что касается техники безопасности, то лучше отдать предпочтение закрытой электропроводки. Как быть, если у вас металлический гараж? Понятное дело, проложить закрытую проводку не получиться. В таком случае на помощь придут специальные гофры, в которые укладывается кабель. Эти гофры крепятся на поверхности стен.

Совет! Обязательно проведите заземление. Особенно если у вас металлический гараж, без заземления никуда. Это повысит безопасность при эксплуатации.

Другой важный нюанс, который нельзя игнорировать – сырость. Она есть практически во всех гаражах, так как в большинстве случаев отопление отсутствует. Соответственно покупайте светильники класса защиты IP44 и более. Выше уже говорилось о том, что лучше проложить трехфазную электропроводку. Это будет огромным плюсом, если вам необходимо будет оборудовать мастерскую в гараже.

Важно! Прокладка трехфазной электропроводки в гараже требует особого разрешения с энергонадзора. Поэтому предварительно получите все разрешения, чтобы не пришлось платить штрафы.

Собираем инструменты и материал

Чтобы сделать электропроводку в гараже своими руками необходимо собрать подходящий строительный материал и инструмент. Итак, из инструментов, вам может пригодиться:

• Кусачки.
• Острый нож.
• Дрель/перфоратор.
• Набор отверток.
• Молоток.
• Зубило.
• Изолента.
• Отвертка-индикатор.

Из материалов необходимо приобрести:

• Провода.
• Электрический щиток.
• УЗО.
• Выключатели.
• Розетки.
• Осветительные приборы.
• Лампочки.
• Гофру при необходимости.
• Распределительные коробки.

Методы прокладки электропроводки

Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:

1. Скрытый.
2. Открытый.

В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.

Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.

Другой метод наружный. Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей. Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Советы и рекомендации

Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:

• Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
• Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
• При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
• В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм², а для освещения достаточно 1,5 мм².
• Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
• Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.

Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами. Помните еще о том, что подавать напряжение в электропроводку следует только после проверки на правильность монтажа. Для этого обычно используется специальный агрегат для измерения сопротивления. Если будут обнаружены те или иные дефекты, не стоит лениться, а сразу их устранить. Это позволит произвести безопасный запуск электропроводки в гараже.

Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем. Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.

• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Как подключить электропроводку в гараже: пошаговое руководство

Опубликовано: Electric City 15 декабря 2021 г.

Об авторе полный спектр других услуг для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Процесс электропроводки в гараже обычно занимает один день у опытного специалиста, но может занять до трех дней, если вы делаете это самостоятельно.

В этом посте будет подробно рассказано о том, как подключить электропроводку в гараже, чтобы проект прошел гладко, эффективно и безопасно.

Зачем вам подключать гараж?

Гаражи не получают такого же внимания, как остальная часть вашего дома, когда дело доходит до электромонтажных работ. Таким образом, вы можете обнаружить, что в вашем гараже слишком мало розеток для того, что вам нужно, или он слишком темный и требует больше света, или он пришел незаконченным, и у вас есть возможность подключить его так, как вы хотите. Однако независимо от того, в какой ситуации вы находитесь, к электропроводке в вашем гараже предъявляются особые требования.

На что следует обратить внимание перед подключением электропроводки в гараже

Во-первых, способ подключения электропроводки в гараже, если он присоединен или не присоединен, сильно различается. Пристроенный гараж, который, скорее всего, у вас есть, можно легко подключить к собственной цепи и соединить с остальной частью дома.

С другой стороны, для отдельно стоящего гаража потребуется совершенно отдельная система. Многие люди могут просто срезать углы и протянуть удлинитель к своему отдельному гаражу, но это небезопасно. В какой-то момент домовладельцы могут захотеть подумать о том, чтобы их отдельный гараж был соответствующим образом подключен. Но сегодня мы будем строго говорить о пристроенных гаражах.

Перед тем, как заняться электропроводкой в ​​гараже, необходимо кое-что знать и учитывать.

Открытая электропроводка по сравнению с покрытием гипсокартоном

Если вы прокладываете электропроводку в недостроенном гараже, вы определенно можете провести ее, не укладывая гипсокартон или другие настенные покрытия. Но это означает, что вашей проводке не хватает защиты электрической системы вашего дома, и вам необходимо устанавливать провода и розетки особым образом, чтобы они соответствовали требованиям. Мы изложим эти особенности ниже.

Сколько розеток вам нужно?

Розетки должны быть расположены на расстоянии 6 футов друг от друга и на высоте не менее 4 футов от земли. Если вы устанавливаете верстак или хотите разместить на потолке розетку для освещения или открывания гаража, вам необходимо стратегически спланировать, где они будут располагаться.

Начните с отметки места, где вы хотите установить основные розетки, и двигайтесь дальше. Затем отмерьте 6 футов от этих отметок и поместите «x» или ленту там, где вы можете разместить другие розетки. Прежде чем приступить к работе, важно провести измерения. Как только вы врежетесь в стену или перережете кабели, вы не сможете вернуться назад.

Вы устанавливаете механизм открывания гаражных ворот?

Если вы планируете установить систему открывания гаражных ворот, лучше всего использовать провод 14-го калибра. Чем больше мощности требуется устройству открывания гаражных ворот, тем толще должен быть кабель (стандартный калибр 12). И если вы планируете установить розетку на потолке, где еще не установлена ​​розетка для верхнего освещения, убедитесь, что ваши провода также выдерживают эту мощность.

У вас есть или вы планируете иметь верстак?

Для вашего верстака потребуется по крайней мере одна розетка для питания ваших инструментов и лампа для рабочего места. Вы также можете подключить некоторое освещение, чтобы громоздкие провода не мешали.

Наконец, вы должны быть уверены, что у вас есть все необходимое для выполнения работы. Последнее, что вам нужно, — это продолжать бегать в хозяйственный магазин, потому что у вас закончилась проволока или не хватает скоб. Кроме того, учитывайте свой уровень знаний. Домовладельцы, работающие своими руками, могут многое сделать, но электромонтажные работы сложны и опасны, поэтому обращайтесь в Electric City, если вам нужна помощь профессионала для подключения вашего гаража.

Инструменты и материалы, необходимые для этого проекта

• Многогранная отвертка 4-в-1
• Аккумуляторная дрель
• Ручной фонарь
• Молоток
• Степлер (для кабелей)
• Рулетка
• Инструмент для зачистки проводов/нож
• Кабельные скобы
• Скобы укладчика
• Электрические коробки
• Электрические кабели (используйте наружный кабель, если вы оставляете их открытыми в неотапливаемом гараже)
• Электрические кабели и фитинги

Пошаговое руководство по прокладке электропроводки в гараже

Теперь, когда вы сделали замеры, отметили места для розеток и приобрели все необходимые материалы, пора приступать! Мы проведем вас через каждый шаг от начала до конца, чтобы подключить ваш недостроенный гараж.

Шаг 1: Разместите электрические коробки

Начните с установки электрических коробок на шпильки. Если вы планируете использовать розетки для поверхностного монтажа, отмерьте места, где они будут располагаться, и отметьте их карандашом или маркером, прежде чем ставить коробку.

Шаг 2. Просверлите отверстия в шпильках для кабелей

Предварительное сверление отверстий для прокладки кабелей через каждую шпильку сэкономит массу времени и энергии. Имейте в виду, что отверстия должны быть просверлены как можно ближе к каркасу. Рама — это то место, где вы будете прокладывать все свои кабели, избегая приклеивания их к случайным балкам или плоским стенам (где вам нужно будет использовать кабелепровод).

Шаг 3. Протяните провода кабеля через каждую коробку

Чтобы провести кабель от одной коробки к другой, вы сначала снимаете с проводов не менее 8 дюймов оболочки, затем протягиваете провода и полдюйма оболочки через отверстие для проводов в коробке.

Электрические нормы и правила гласят, что вы должны держать все провода на расстоянии не менее 1-1/4 дюйма от задней и передней поверхности стоек или балок. Большинство рам имеют размер 2×4, поэтому вы будете прокладывать два кабеля бок о бок. Если вы протягиваете три или более кабелей через электрическую коробку, обязательно используйте скобы для укладки, чтобы закрепить их на месте.

После того, как провода протянуты через коробку, прикрепите скобами нескрученный кабель снаружи коробки по крайней мере через каждые 4 фута к раме, пока не дойдете до следующей коробки. Когда вы дойдете до следующего ящика, отрежьте кабель примерно на фут длиннее, чем длина ящика, и повторите те же шаги для каждого, пока не закончите.

Шаг 4. Проложите кабели вдоль балок, углов, фронтонов

При прокладке кабеля по гаражу к каждой электрической коробке или розетке обязательно скрепите скобами не менее чем через каждые 48 дюймов. Вам нужно будет туго натянуть кабели в углах и вокруг балок и фронтонов, чтобы обеспечить плотное прилегание, особенно если вы планируете установить поверх него гипсокартон. Держите кабели натянутыми, чтобы они оставались аккуратными и организованными, а также предотвращали повреждение или изнашивание проводов в дороге.

Шаг 5. Установите кабелепроводы там, где это необходимо

Если вам необходимо проложить провода вдоль плоской стены, а не по раме или балке, вы должны защитить провод кабелепроводом. Канал действует как крышка для оголенного провода и крепится с помощью фитингов, которые ввинчиваются в стену, удерживая его на месте. Это необходимо для того, чтобы провода были прижаты к стене, чтобы не повредить их.

После того, как вы подключили все необходимые участки, заглушили концы проводов, привинтили розетки и лицевые панели GFCI (это необходимо) и очистили рабочее место — пришло время проверить электрическую часть! Попробуйте подключить свет или электроинструмент, и готово!

Если вы хотите быть уверены, что соответствуете правилам, позвоните в Electric City для тщательной проверки. Затем мы можем убедиться, что все соответствует требованиям и безопасно для вас, чтобы вы могли продолжать использовать его в своем новом гараже. И если вы не хотите заниматься этим в одиночку, обязательно обратитесь за БЕСПЛАТНОЙ консультацией, и мы можем назначить вам встречу, чтобы выполнить работу.

Как сделать электропроводку в гараже своими руками

Что не говори, а без электричества в гараже не обойтись. Даже если вы появляетесь в нем всего пару раз в день, минут на пять забираете, а потом ставите машину. Ведь вы не будете вести машину в темное время суток, к тому же периодически нужно заряжать аккумулятор. Что ж, для большинства владельцев гараж – это второй дом. Поэтому был, остается актуальным такой вопрос, как проводка в гараже. Поговорим об этом подробнее, как сделать, с чего начать, какие требования и правила соблюдать?

Схема электроснабжения

Перед проведением электропроводки в гараже обратите особое внимание на схему электроснабжения. Какой бы постройкой ни был огромный дом или небольшой гараж – начинать всегда нужно с него. Прежде всего, нарисуйте схематический чертеж вашей комнаты. Что на нем должно быть отражено?

• Вводная линия, подходящая для гаража.
• Места, где будут установлены светильники — само гаражное помещение, яма для осмотра автомобиля, погреб. Возможно, над каким-то станком (токарным, сверлильным) потребуется дополнительное освещение.
• Правильно установлено положение распределительного вала на входе. Выходя из помещения, можно спокойно его обесточить и сразу выйти на улицу, а не сделать это просто через весь гараж.

• Предусмотренные места для розеток (возле рабочего стола, стола или станка, в другом месте, где возможно подключение электроинструмента).
• Примерный маршрут разводки гаража (то есть по каким дорожкам вы планируете вывести провода от распределительного щитка к светильникам и розеткам).
• Если у вас механические станки, компрессор для подкачки шин будет стоять в гараже, то отобразите их расположение на схеме, потому что эти токоприемники нужно будет подводить отдельными линиями от отдельных автоматов.

Схема электропроводки в гараже составлена ​​для того, чтобы четко определить количество желаемых материалов — розеток, выключателей, автоматов, светильников, распределительных коробок.

Вам предстоит составить список, пройтись по множеству магазинов электротоваров, спокойно определиться с ценами и подобрать качественные, доступные коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определить максимальную нагрузку. Вы учтете суммарную мощность всех потребителей электроэнергии и правильно подберете по сечению и номинальному току вводные и отходящие кабели и автоматы.

Молниезащита

Любые постройки должны быть защищены от ударов молнии, и гараж не исключение.

Охрана крупных жилых и производственных зданий осуществляется стационарно на стадии строительства. Когда гараж находится возле многоэтажки, в принципе, ничего страшного не будет, если не будет удара молнии. Маловероятно, что в него попадет молния. В случае, когда строится гаражный кооператив, молниезащита также осуществляется централизованно. Но если он находится отдельно, вдали от высоких строений, позаботьтесь об установке порога еще до того, как начнете делать электропроводку в гараже.

Здесь у вас не возникнет особых трудностей. Вся система состоит из трех основных элементов:

• молниеприемник;
проводник
• , уменьшающий ток в землю;
• земля.

В качестве приемника используется стальной стержень диаметром не менее 1 см, длиной не менее 20 см. Монтируется в вертикальном положении на самом высоком месте гаража. Использование стального стержня обусловлено тем, что в момент удара молнии материал приемника должен выдерживать механическую и тепловую нагрузку.

Прут соединяется с токопроводом сваркой, пайкой или болтом с гайкой. Необходимо выбрать кратчайший путь между приемником и заземлением.

Заземлители могут быть искусственными и естественными. В случае гаража вариант естественного заземления вряд ли подойдет, так как в качестве него чаще всего используются различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые пружины, металлические прутья и уголки.

Вход должен быть закопан в землю. Расстояние от него до въездных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не менее 5 м.

По правилам в радиусе 4 м вход должен быть защищен, чтобы в случае удара молнии человек не попал в зону шагового напряжения.

Металлические стержни используются в качестве заземлителя. Размер их зависит от того, какой в ​​этом месте грунт и насколько близко к поверхности подходят грунтовые воды. В случае, когда почва сухая, а уровень воды низкий, достаточно будет взять прутья длиной 2-3 м. Их вкапывают в землю, а на глубине 0,5 м связывают металлической перемычкой.

Освещение

Электропроводка освещения в гараже своими руками выполняется без особых сложностей. Особенно, если гараж у вас только для хранения автомобиля, в этом случае достаточно пары светильников.

Если вы проводите все свободное время в гараже, занимаясь ремонтом машины и другими работами, помимо основных осветительных приборов на потолке, вам может понадобиться еще и дополнительная подсветка на стенах. Также желательно установить еще один осветительный прибор над въездом в гараж. А еще, если у вас там разные станки, то и прямо над этими рабочими местами будут не лишние светильники.

Рационально будет расположить на боковых стенках люминесцентные светильники и подключить их к двухпозиционному выключателю. Один ключ поворачивается в одну сторону, второй в другую. Это очень удобно, если машина стоит внутри гаража и вам нужно произвести какую-то работу с одной стороны, например, поменять колеса, разобраться с крыльями или дверями. Включал одной клавишей нужную сторону подсветки и вел себя спокойно, потом просто так же перешел на другую сторону.

Для разводки освещения в гараже своими руками можно установить следующие светильники:

• модели НБП, ПСХ, НКО, НСП, рассчитанные на лампы накаливания;
• модели ЛГО и ЛСП люминесцентных ламп;
• самые выгодные светодиодные лампы, у них самый долгий срок службы, при этом низкое энергопотребление. Работают при любой температуре, но есть один недостаток — это цена, стоят такие осветительные приборы недешево.

Помните, что металлические корпуса осветительных приборов обязательно подлежат заземлению.

Если монтировать источники света на высоте ниже 2 м от уровня пола, то они должны быть защищены от случайных механических повреждений.

Правила устройства подсобных помещений

Часто в гаражах капитальных построек оборудуют ямы для осмотра автомобилей и подвалы. Поэтому, прежде чем делать проводку в гараже, ознакомьтесь с некоторыми нюансами и правилами для этих помещений.

Для обеспечения безопасной работы электропроводки освещения в рассыпной и подвальной яме необходимо запитать ее понижающим трансформатором 220/36 В. В связи с тем, что эти помещения заглублены и выведены в сыром виде, сам трансформатор должен размещать у входа в гараж или рядом с распределительным щитом.

В сухих подвалах для освещения можно подать напряжение 220 В, но подключение должно выполняться через дифференциальный автомат или УЗО.

Электропроводка Освещение в гараже подвала и смотрового помещения выполняется открытым способом по поверхностям перекрытий и стен, допускается применение труб или электрических коробов из пластика.

Ревизионный подвал и приямок должны быть соединены от распределительного щита двумя независимыми линиями. В них запрещается устанавливать коммутационные устройства. Если есть крайняя необходимость, то в сухих на вид приямках и подвалах допускается установка розеток и выключателей с классом защиты не ниже IP 44.

Смотровая яма имеет узкие размеры, поэтому для установки светильников сделайте ниши. Когда такой возможности нет, то используйте светильники, имеющие защитную решетку. При использовании переносных дополнительных ламп подключайте их с помощью выходного трансформатора (36 В) или автомобильного аккумулятора (12 В).

Основные элементы распредвала

Как собрать распределительный щит в гараже? Чаще всего владельцы автомобилей и гаражных помещений упрощают схему и обходятся только автоматическими выключателями, пренебрегая другими элементами защиты. Да, это намного дешевле, но не всегда оправдано. Желательно, чтобы в щите были установлены следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как является основной защитой от коротких замыканий и перегрузок. Если у вас совсем старый гараж с одной лампочкой в ​​центре и одной розеткой, то вполне можно обойтись только вводной машиной. Но для современных гаражей этого недостаточно, так как часто приходится использовать другой электроинструмент, систему обогрева, зарядно-пусковые устройства.

На схеме отходящие выключатели расположены после прибора учета.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обычными автоматическими выключателями, или дифференциальными автоматами. Их основная цель – защитить человека от токов утечки, возникающих при повреждении электропроводки. Установка таких защитных элементов особенно актуальна, если вам предстоит работать электрифицированным инструментом в подвале или смотровой яме, где среда имеет повышенную влажность.

• Реле контроля напряжения. В гаражных кооперативах много мастеров, которые с утра до вечера что-то плавят. Не всегда среди них есть только первоклассные профессионалы, есть и такие, у которых, «очумелые руки», поэтому часто в гаражах случаются неполадки в электросети. Например, при ярусе в трехфазной схеме появится повышенное напряжение в трехфазной схеме, что в свою очередь может привести к возгоранию двигателей и ламп освещения. Реле, контролирующее напряжение в этой ситуации, автоматически обесточит вашу схему и спасет оборудование.
• Ограничители перенапряжения. Их устанавливают в случае мойки гаража от воздушной силовой передачи. Во время грозы в линию могут попасть молнии. Разрядники, установленные на ВЛ, должны погасить потенциал, но остаточная стоимость еще может повлиять на проводку. В этом случае ограничители спасут схему, зададут повышенный потенциал на контуре Земли. Эти защитные элементы устанавливаются между вводным автоматом и счетчиком. При отсутствии ограничителей при приближении грозы отключите ввод машины в гараж.

Внутренняя электропроводка

Если при постройке гаража в нем сразу была сделана скрытая электропроводка, то ее можно легко использовать, только усовершенствованную по моей схеме. Если такого времени нет, вы не тратите время зря, стены не вставляются, проводку выполняйте открытым способом.

Кабель выбирают с медными жилами и оболочкой из негорючих материалов, делают марку Вгглинг, прокладывают в кабель-каналах, гофрах или металлических трубах.

Для осветительной нагрузки будет сечение 1,5 мм 2 , для розеток 2,5-4 мм 2 .

Однофазная электропроводка

Однофазная электропроводка в гараже своими руками выполняется просто, схема выглядит так:

1. Вводный кабель подходит к распределительному валу и подключается к входным контактам общего автомата . Для однофазного питания 220 В достаточно двух- или трехжильного провода, а для автоматики лучше всего подходит двухполюсный, на номинальный ток 25 А или 32 А.
2. После него монтируется счетчик электроэнергии, к которому подключается фазный и нулевой провод.
3. После счетчика Ноль идет на нулевую шину, а фаза на разряды однополюсных автоматов.
4. Все нули дифференциальных автоматов и УЗО подключаются к нулевой шине.
5. Автоматы проходные однополюсные, осветительные, проходные дифференциальные — розетки.

Как правило, вся электрика в обычном гараже состоит из двух-трёх осветительных автоматов (помещение гаража, яма, погреб) и двух дифференциальных автоматов для розеточных групп. Имейте в виду, что дифференциальные автоматы могут быть заменены устройствами защитного отключения (УЗО) в связке с обычными автоматическими выключателями.

Трехфазная электропроводка

Очень многие владельцы гаражей не просто ставят в нее автомобиль и изредка делают это, но и выполняют различные работы на специальном электрооборудовании. В этом случае разводка электропроводки в гараже понадобится трехфазная (380 В). При этом варианте электричество на распределительный вал подается четырех- или пятижильным вводным кабелем.

Проведенные в гараж линии жилы подключаются к трехфазному вводному автомату, после него на схеме идет счетчик электроэнергии, затем еще один общий трехфазный вектор.

Для подключения однофазных осветительных автоматов взять одну фазу от общего автомата. Просто равномерно распределяйте нагрузку, не цепляйте все однополюсные автоматы по фазам. Для этой коммутации будет достаточно двух или трехжильных проводов (один жил — защитное заземление).

380 Б для подключения трехфазных электроприборов для подключения четырехжидкостного электроприбора (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! На какое-то время в помещении гаража нет людей, необходимо отключить электроэнергию. Для этого необходима техника пожарной безопасности.

Вкратце рассказал как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь все намного проще, вы можете справиться сами, не прибегая к помощи профессионалов. Хотя, если ваш гараж находится в кооперативном массиве, обязательно там найдутся помощники.

Электропроводка в гараже своими руками

Что ни говори, а без электричества в гараже не обойтись. Даже если вы появляетесь в нем всего пару раз в день на пять минут, чтобы забрать, а затем припарковать машину. Ведь вы не будете управлять автомобилем в темное время суток, к тому же вам нужно периодически заряжать аккумулятор. Что ж, для большинства владельцев гараж – это второй дом. Поэтому был, есть и остается такой актуальный вопрос, как проводка в гараже. Поговорим об этом подробнее, как это сделать, с чего начать, какие требования и правила соблюдать?

Content

• Power supply diagram
• Lightning protection
• Lighting
• Wiring rules for utility rooms
• The main elements of the switchboard
• Internal wiring
  • Single phase wiring
  • Three-phase wiring

Схема электропитания

Обратите особое внимание на электропитание перед подключением электропроводки в гараже. Каким бы ни было сооружение — огромный дом или небольшой гараж — начинать всегда нужно с него. Прежде всего, нарисуйте схематический чертеж вашей комнаты. Что на нем должно быть отражено?

• Вводная линия, ведущая к зданию гаража.
• Места, где будут установлены светильники — это сам гараж, яма для осмотра автомобиля, погреб. Возможно, потребуется дополнительное освещение над каким-то станком (токарным, сверлильным).
• Положение распределительного щита, правильнее всего установить его в подъезде. Выходя из комнаты, можно смело отключить электричество и сразу выйти на улицу, а не продираться через весь гараж в спешке.

• Планируемое расположение розеток (рядом с верстаком, верстаком или станком или в любом другом месте, где вам может понадобиться подключить электроинструмент).
• Примерный маршрут гаражной электропроводки (то есть по какому пути вы планируете провести провода от распределительного щитка к светильникам и розеткам).
• Если у вас в гараже есть механические машины, компрессор для подкачки шин, то отобразите их расположение на схеме, ведь к этим пантографам нужно будет подключать отдельные линии от отдельных автоматов.

Схема электропроводки в гараже делается для того, чтобы четко определить количество необходимых материалов — розеток, выключателей, автоматов, светильников, распределительных коробок.

Вы составите список, пройдете по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберете доступные вам качественные коммутационные аппараты и провода.

Также схема электропроводки в гараже поможет вам определить максимальную нагрузку. Вы рассчитаете суммарную мощность всех потребителей электроэнергии и правильно подберете входные и выходные кабели и автоматы по сечению и номинальному току.

Молниезащита

Любые строения должны быть защищены от ударов молнии, и гараж не исключение.

Охрана крупных жилых и производственных зданий осуществляется стационарно на стадии строительства. Когда гараж находится возле какой-нибудь многоэтажки, то, в принципе, ничего страшного не будет, если на нем не будет громоотвода. Вряд ли в него ударит молния. В случае, когда строится гаражный кооператив, молниезащита также выполняется централизованно. Но если он расположен отдельно, вдали от высотных зданий, позаботьтесь об установке громоотвода еще до того, как приступите к монтажу электропроводки в гараже.

Здесь у вас не возникнет особых трудностей. Вся система состоит из трех основных элементов:

• молниеприемник;
• проводник, который отводит ток на землю;
Заземлитель
• .

В качестве приемника используется стальной стержень диаметром не менее 1 см и длиной не менее 20 см. Его монтируют вертикально на самом высоком месте в гараже. Использование стального стержня обусловлено тем, что в момент удара молнии материал приемника должен выдерживать механические и термические нагрузки.

Стержень соединен с токоведущим проводом; это делается с помощью сварки, пайки или болта и гайки. Кратчайший путь должен быть выбран между приемником и заземляющим электродом.

Заземлители могут быть искусственными и естественными. В случае гаража вариант с естественным заземлителем вряд ли подойдет, так как в качестве него чаще всего используются различные трубопроводы. Для установки системы искусственных заземлителей подойдут старые пружины, металлические прутья и уголки.

Заземлитель должен быть закопан в землю. Расстояние от него до въездных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не менее 5 м.

По правилам в радиусе 4 м заземлитель должен быть защищен, чтобы в случае удара молнии человек не попал в диапазон ступенчатого напряжения.

Чаще всего в качестве заземлителя используют металлические стержни. Размер их зависит от того, какой грунт находится в данном месте и насколько близко к поверхности подходят грунтовые воды. В случае, когда почва сухая, а уровень воды низкий, достаточно будет взять удилища длиной 2-3 м. Их вкапывают в землю, а на глубине 0,5 м связывают между собой с помощью металлической перемычки.

Освещение

Разводка освещения в гараже своими руками делается без особых сложностей. Особенно, если у вас есть только гараж для хранения автомобиля, в этом случае обычно достаточно пары светильников.

Если вы все свободное время проводите в гараже, занимаясь ремонтом автомобиля и другими работами, то помимо основных осветительных приборов на потолке вам могут понадобиться дополнительные на стенах. Над въездом в гараж также целесообразно установить еще один осветительный прибор. А еще, если у вас там стоят различные станки, то светильники прямо над этими рабочими местами лишними не будут.

Рационально разместить люминесцентные лампы на боковых стенках и подключить их к двухкнопочному выключателю. Один ключ поворачивается в одну сторону, другой — в другую. Это очень удобно, если машина находится внутри гаража и вам нужно выполнить какую-то работу с одной стороны, например, поменять колеса, поработать с крыльями или дверьми. Включили правую сторону освещения одной клавишей и сами спокойно, потом точно так же переключили на другую сторону.

Для освещения электропроводки в гараже своими руками можно установить следующие светильники:

• Модели НБП, ПШ, НПО, НСП, предназначенные для ламп накаливания;
• Модели люминесцентных ламп ЛПО и ЛСП;
• самые выгодные светодиодные светильники, у них самый долгий срок службы, при этом низкое энергопотребление. Работают при любой температуре, но есть один недостаток – это цена, стоят такие осветительные приборы недешево.

Помните, что металлические корпуса осветительных приборов должны быть заземлены.

При монтаже источников света на высоте менее 2 м от уровня пола их необходимо защитить от случайных механических повреждений.

Правила электропроводки подсобных помещений

Часто гаражные капитальные постройки оборудуют ямами для осмотра автомобилей и подвалов. Поэтому, прежде чем делать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

Для обеспечения безопасной работы электропроводки освещения в смотровой яме и подвале она должна питаться от понижающего трансформатора 220/36 В. В связи с тем, что эти помещения заглублены и сыры, сам трансформатор должен располагаться у въездных ворот в гараж или возле распределительного щита…

В сухих подвалах для освещения можно использовать напряжение 220 В, но подключение должно производиться через дифференциальный автомат или УЗО.

Проводка освещения в гараже для подвала и смотрового помещения выполняется открытым способом по поверхностям перекрытий и стен, допускается применение труб или электрических коробок из пластмассы.

Подвал и смотровая яма должны быть соединены от распределительного щита двумя независимыми линиями. В них запрещается устанавливать коммутационные устройства. При возникновении аварийных ситуаций допускается установка розеток и выключателей со степенью защиты не ниже IP 44 в сухих смотровых ямах и подвалах.

Смотровая яма имеет ограниченные размеры, поэтому сделайте ниши для крепления светильников. Когда это невозможно, то используйте светильники с защитной решеткой. При использовании переносных вспомогательных фонарей подключайте их к понижающему трансформатору (36 В) или автомобильному аккумулятору (12 В).

Основные элементы распределительного щита

Как правильно собрать распределительный щит в гараже? Чаще всего владельцы автомобилей и гаражей упрощают схему и обходятся только автоматическими выключателями, пренебрегая другими элементами защиты. Да, это намного дешевле, но не всегда оправдано. Желательно, чтобы в щите были установлены следующие основные элементы:

• Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старый гараж с одной лампочкой в ​​центре и одной розеткой, вы легко сможете обойтись просто вводной машиной. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различные электроинструменты, системы обогрева, зарядные устройства и пускатели.

В цепи отходящие автоматические выключатели расположены после счетчика.

• Устройства защитного отключения (УЗО), которые подключаются вместе с обычными автоматическими выключателями или дифференциальными автоматическими выключателями. Основное их назначение – защита человека от токов утечки, возникающих при повреждении изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам предстоит работать электрифицированным инструментом в подвале или смотровой яме, где среда имеет повышенную влажность.

• Реле контроля напряжения. В гаражных кооперативах много мастеров, которые что-то мастерят с утра до вечера. Не всегда среди них есть только первоклассные профессионалы, есть и те, у кого «очумелые руки», поэтому часто в гаражах случаются перебои в электросети. Например, при обрыве ноля в трехфазной цепи появится повышенное напряжение, что в свою очередь может привести к возгоранию двигателей и ламп освещения. Реле контроля напряжения в такой ситуации автоматически обесточит вашу цепь и спасет оборудование.
• Ограничители перенапряжений. Их устанавливают при питании гаража от воздушной линии электропередач. Во время грозы в линию может ударить молния. Разрядники, установленные на ВЛ, должны гасить захваченный потенциал, но остаточное значение все же может воздействовать на проводку. В этом случае ограничители спасут цепь, они отведут повышенный потенциал в цепь заземления. Эти защитные элементы устанавливаются между вводной машиной и счетчиком. При отсутствии ограничителей, при приближении грозы отключить ввод машины в гараж.

Внутренняя проводка

Если на момент постройки гаража в нем сразу была сделана скрытая проводка, то вы можете легко ею воспользоваться, только улучшив ее по своей схеме. Если таковой нет, то не теряйте время, не штробьте стены, проводку проводите открытым способом.

Выберите кабель с медными жилами и оболочкой из негорючих материалов, подходит марка ВВГнг, проложите в кабель-каналах, гофре или металлических трубах.

Для осветительной нагрузки достаточно сечения 1,5 мм ² , для розеток 2,5-4 мм ² .

Однофазная проводка

Однофазная электропроводка в гараже своими руками проста, схема выглядит так:

1. В распределительный щит приходит вводной кабель и подключается к вводным контактам общего автомата. Для однофазного питания 220 В достаточно двух- или трехжильного провода, а двухполюсный автомат лучше всего подходит на номинальный ток 25 А или 32 А.
2. После него монтируется счетчик электроэнергии, к которому подключаются фазный и нулевой провода.
3. После счетчика ноль идет на нулевую шину, а фаза на отходящие однополюсные автоматы.
4. Все нули дифференциальных автоматов и УЗО подключаются к нулевой шине.
5. Освещение запитано через однополюсные автоматы, а розетки через дифференциальные.

Как правило, вся электрика в обычном гараже состоит из двух-трех автоматов освещения (сам гараж, яма, погреб) и двух дифференциальных автоматов розеточных групп. Имейте в виду, что дифференциальные автоматические выключатели могут быть заменены устройствами защитного отключения (УЗО) в сочетании с обычными автоматическими выключателями.

Трехфазная проводка

Многие владельцы гаражей не просто хранят в нем автомобиль и время от времени ухаживают за ним, но и выполняют различные работы на специальном электрооборудовании. В этом случае электропроводка в гараже понадобится трехфазная (380 В). В этом варианте электроэнергия подается на распределительный щит четырех- или пятижильным вводным кабелем.

Жилы линии, проведенной в гараж, подключаются к вводному трехфазному автомату, после чего в цепи стоит электросчетчик, затем еще один общий трехфазный автомат.

Для подключения однофазного автоматического освещения возьмите одну фазу от общего автомата. Просто распределяйте нагрузку равномерно, не цепляйте все однополюсные автоматы к одной фазе. Для этой коммутации вам будет достаточно двух- или трехжильного провода (одна жила — защитное заземление).

Для подключения трехфазных электроприборов используйте линию 380 В с четырех- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

Наглядно про монтаж электричества в гараже на видео

Помните! Когда в гараже нет людей, подачу электроэнергии необходимо отключить. Этого требуют технологии пожарной безопасности.

Вкратце рассказал как сделать электропроводку в гараже своими руками. Как видите, это не дом и не баня, здесь все намного проще, вы можете справиться сами без помощи профессионалов. Хотя, если ваш гараж находится в кооперативном массиве, обязательно там найдутся помощники.

Как штробить стены под электропроводку своими руками

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электропроводки. Установка розеток и выключателей в местах, где их раньше не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не угрожали пожарной безопасности, их рекомендуется спрятать в стене. Для новых веток домашней электросети требуется проточка, и если вы не хотите тратиться на услуги профессиональных электриков, вам придется делать это самостоятельно. В этой статье мы разберемся, как отшлифовать стены под электропроводку, осветим нюансы этой процедуры, а также ответим на вопрос, какие инструменты для этого лучше всего подходят.

Содержание

• Резка стен для прокладки проводов: основные нюансы
• Резка стен из газобетона и кирпича
• Разметка стен и подготовка к работе
• Какой инструмент лучше для штробления стен?
  • Рубка стен молотком и зубилом
  • Как сделать штробу перфоратором?
  • Вырубка стен шлифовальной машиной
  • Электронарезка канавок стенорезом
• Вывод

Разрезка стен для прокладки проводов: основные нюансы

Прежде чем чеканить стены своего дома для прокладки электропроводки, необходимо взять в руки карандаш, лист бумаги и составить подробный план электропроводки, в котором будет предусмотрено размещение всех электрические элементы — от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и выбирать тот инструмент, который лучше всего подходит для обустройства паза для электропроводки.

Разводка электрических проводов в стенах зданий регулируется строительными нормами и правилами, которые необходимо изучить хотя бы в ознакомительных целях, так как их несоблюдение может привести к нарушению электробезопасности при выполнении работ. Общие положения этих документов следующие:

• Стенка для прокладки проводов должна быть прорезана таким образом, чтобы паз был направлен строго вертикально или горизонтально.
• Вертикальная штроба должна находиться на расстоянии не менее 0,1 м от проемов в стене.

Расстояние от электрического паза до газовой линии должно быть не менее 0,4 м.

• Горизонтальный паз должен находиться на расстоянии не менее 0,15 м от потолка.
• Глубина и ширина паза не должны быть более 0,025 м, а его максимальная непрерывная длина не должна превышать 3 м.
• Проводка не должна иметь много изгибов на пути кабеля к электрическим компонентам от распределительных коробок. Не рекомендуется использовать более одного углового перехода.
• Закладывать горизонтальные пазы в несущих стенах запрещается.

Схему разводки необходимо составлять, руководствуясь вышеизложенными правилами – это позволит провести ее в соответствии с действующими нормами и без нарушения требований техники безопасности. Когда электропроводка спланирована, можно переходить к следующему этапу работ, на котором стены разводятся под электропроводку своими руками.

Перегородки из газобетона и кирпича

Газобетон очень прочен, поэтому использование зубила и молотка для работы с ними вряд ли является разумным решением. На вопрос — как выдолбить бетонную стену — можно ответить: лучше всего штроборезом. Он позволит без пыли, с минимальными затратами времени и труда вырезать в стене паз для проводки. Но если у вас, как и у большинства обычных владельцев, нет такой возможности, воспользуйтесь перфоратором или болгаркой.

Наиболее удобным материалом для этой работы является кирпич

. Смесь цемента и песка, которая используется для скрепления элементов кирпичной стены, легко выбивается даже зубилом и молотком, поэтому устроить горизонтальный паз не получится. занять много времени. А вот пробивать вертикальный паз будет сложнее, так как в этом случае вам придется работать непосредственно с кирпичами.

Разметка стен и подготовка к работе

Перед началом погони необходимо выяснить, нет ли на планируемом маршруте скрытых электрических кабелей. Сделать это можно с помощью специального прибора – локатора, который быстро определит местонахождение провода. Это позволяет избежать риска защемления инструмента кабелем под напряжением во время работы.

После этого на стене необходимо сделать разметку по маршруту закладки будущего паза.

Разметку следует начинать от распределительной коробки, а затем вести ее к местам будущей установки электроприборов (розетки, светильники, выключатели).

Прежде чем долбить стену, возьмите влажную тряпку и застелите ею дверные проемы, чтобы пыль не разлеталась по комнате.

Какой инструмент лучше всего подходит для долбления стен?

Вы можете сделать стробоскоп, используя следующие инструменты:

• Зубило и молоток. Это самый старый и дешевый метод, однако он связан с большим количеством времени и сил.
• Перфоратор, перфоратор. Прокладка паза этим инструментом в бытовых условиях производится чаще всего.

• Электрическая шлифовальная машина. Этот агрегат позволяет сделать максимально ровную канавку, но в то же время его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Это самый простой и удобный способ долбления стены под электропроводку этим инструментом, но люди, работа которых не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены устройства и узкой области применения. использовать.

Порядок этой операции одинаков, независимо от того, какой инструмент вы выбрали для работы.

Измельчение стен молотком и зубилом

Как было сказано выше, не стоит пытаться прорезать канавку для электропроводки в бетонной стене этими инструментами – такая работа будет очень долгой и утомительной. Но с ними вполне можно справиться и кирпичной стеной. Эта процедура выполняется в следующем порядке:

• Используйте долото, чтобы углубить верхний и нижний края маркировки.
• Проведя стамеской поперек будущего паза и ударив по нему молотком, выбейте верхний слой сердцевины паза.
• Снимая слои один за другим, углубить борозду на 2-2,5 см, проходя стамеской и молотком по всей ее длине.

Когда канавка готова, из нее необходимо удалить пыль и обработать грунтовкой. Когда он высохнет, уложите внутрь кабель, затем зашпаклевайте борозду (можно также заделать гипсом или гипсом).

Как сделать стробоскоп с помощью перфоратора?

Перфоратором можно как продолбить бетонную стену, так и сделать электропаз в кирпичной. Для этой работы предназначены специальные насадки, одна из которых называется широким шнеком, а другая лопатой. Процедура этой процедуры следующая:

• Перфоратором с широким сверлом просверлить отверстия глубиной 2-2,5 см по нанесенным разметкам. Расстояние между соседними отверстиями должно быть 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо дрели шпатель.
• Сделайте борозды через все канавки. Провод влезет в него.

Подробнее про штробление перфоратором в видео:

Преимуществом этого метода является скорость работы. Недостаток в том, что перфоратор не позволяет сделать ровный паз, а сделанный паз будет иметь рваные края.

Шлифовка стен болгаркой

С помощью этого инструмента можно легко сделать электропаз в любой стене – бетонной, кирпичной, штукатурной. Для этих работ на болгарку надевается диск с алмазным напылением. Резка производится в следующем порядке:

• С помощью болгарки сделать в стене два параллельных пропила по всей длине отмеченной разметки. Глубина линий разреза и расстояние между ними должны быть примерно одинаковыми – 2-2,5 см.
• Перфоратором удалить из образовавшегося паза центральную часть. Если у вас нет перфоратора, вы можете использовать молоток и зубило.

Преимущество этого метода в том, что получаемый штроб имеет почти идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не закрывала всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса возле среза.

На видео пример чеканки с поливом:

Электрическая нарезка пазов штроборезом

Этот инструмент выглядит как усовершенствованная шлифовальная машина. Он оснащен двумя алмазными дисками, которые можно зафиксировать на нужном расстоянии друг от друга. Они закрыты кожухом, препятствующим разлету пыли по помещению и предотвращающим биение чеканной фрезы о стену.

Регулировка положения дисков, предусмотренная конструкцией устройства, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, корпус инструмента снабжен отводом, к которому во время работы подключается пылесос. Таким образом, образующаяся во время работы пыль будет попадать прямо в мешок для мусора, что позволит содержать помещение в чистоте.

Пазовая фреза позволяет вырезать в стене паз в кратчайшие сроки, к тому же без пыли, после чего остается только удалить из него керн. Как и в случае с болгаркой, это можно сделать перфоратором, либо молотком и зубилом.

О работе штроборезом в видео:

Заключение

В этом материале мы разобрались, как правильно разрезать стену в помещении под электропроводку. Подобрав инструмент с учетом материала, из которого сделаны стены, вы сможете быстро справиться с этой работой, не запыляя помещение. Как видите, имея современный инструмент и следуя приведенным рекомендациям, провести электропроводку в доме можно самостоятельно, не прибегая к услугам электрика.

как сделать электропроводку, схемы, инструкции с фото и видео

Наличие электропроводки в гараже значительно упрощает жизнь автовладельцу. В случае острой необходимости можно быстро зарядить аккумулятор или накачать спустившее колесо. А при серьезных поломках наличие освещения позволит внимательно осмотреть транспортное средство со смотровой ямы. Мы подготовили для вас инструкцию со схемами, которые позволят выполнить монтаж самостоятельно.

Содержание

• 1 Схема электропроводки в гараже своими руками

  • 1.1 Схема гаража без смотровой ямы

  • 1.2 Схема подключения комнаты со смотровой ямой

  • 1. 3 Видео: советы по составлению графиков

• 2 Необходимые материалы

• 3 Необходимые инструменты для установки

• 4 Электропроводка в гараже своими руками – пошаговая инструкция

  • 4.1 Подготовительные работы

  • 4.2 Внешняя проводка

  • 4.3 Внутренняя проводка в гараже

  • 4.4 Видео: как подключить УЗО

  • 4.5 Освещение смотровой ямы

  • 4.6 Видео: Электропроводка в гараже своими руками

• 5 Освещение гаража светодиодной лентой

Схема электропроводки в гараже своими руками

Схема электропроводки однофазная в гараже

Гараж относится к группе технических помещений, где чаще всего применяется проводка открытого типа. Это позволяет проводить работы на электричестве в кратчайшие сроки. Кроме того, такую ​​систему легче модернизировать и обслуживать. В целях безопасности проводку можно проложить и внутри несущих стен, но при возникновении проблем поврежденный участок придется вскрывать полностью.

В гаражах, используемых для стоянки и обслуживания не более двух автомобилей, прокладывается однофазное электроснабжение напряжением 220 В частотой 50 Гц. Этого напряжения достаточно для освещения, розеточной группы, электроинструмента, зарядного и пускового оборудования.

Электропитание трехфазное напряжением 380 В применяется только в гаражах, используемых для обслуживания большого количества автомобилей и крупногабаритной техники, когда есть необходимость в постоянной работе электрокотла, электроснабжении машинного оборудования и сварочный аппарат.

Перед проведением монтажных работ необходимо составить схему прокладки электросети. Для составления схемы лучше использовать миллиметровку, на которой изображен общий план гаража, стен, пола и потолка. Все эскизы изображены в уменьшенном масштабе, удобном для нанесения соответствующих условных обозначений.

Пример наружной электропроводки в гараже

После этого на схеме указывается расположение следующих устройств:

• вводно-распределительный щит;
• Прибор учета, УЗО, автоматика;
• группа розеток;
• выключатели и освещение;
• силовой кабель и проводка.

При построении схемы целесообразно учитывать оптимальное расположение УЗО, счетчика, а также рассчитывать маршрут прокладки кабеля до розеточной группы и освещения. Определяется общее количество розеток и осветительных приборов, особенно в наличие смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подвода электроэнергии к распределительному щиту с учетом расположения гаража. В основном гараж строят в гаражных кооперативах с собственной подстанцией или возле жилых домов, подключенных к электросети. Если планируется строительство гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей ЛЭП.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учетом описанных условий на фото выше представлена ​​схема однофазной электропроводки с номинальным рабочим напряжением 220 В. Это примерная диаграмма, составленная для справки. На практике, особенно при мощном оборудовании, схема подключения может иметь несколько иной вид.

На схеме гаража без смотровой ямы изображено:

• 1 — автомат вводной двухполюсный, рассчитанный на напряжение 220 В;
• 2 — электросчетчик;
• 3 — УЗО для розеточной группы и освещения;
• 4 — автоматы однополюсные на каждую группу розеток;
• 5 и 6 — попарные группы розеток;
• 7 — система автоматического освещения;
• 8 — сеть автоматического местного освещения для прожекторов;
• 9 и 10 — выключатели общего и местного освещения;
• 11 и 12 — приборы осветительные.

По этой схеме для разводки используется трехжильный провод: фаза (L), ноль (N) и земля. Заземляющий провод предназначен для защиты человека от воздействия электрического тока и поддержания работоспособности электроприборов. Для упрощения схемы проводка заземляющего провода (PE) не показана.

Схема электропроводки помещения со смотровой ямой

Схема электропроводки однофазного гаража со смотровой ямой

Условно смотровую яму можно отнести к расположенному ниже этажа подвалу. По правилам устройства электроустановок (ПУЭ) для питания смотровой ямы должен применяться ток сверхнизкого напряжения напряжением 42 вольта и менее.

Для этого монтируется специальный трансформатор, снижающий напряжение и рассчитанный на общую мощность тока до 2-3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Пренебрегать этим правилом не рекомендуется, так как при сбое в работе сети можно получить серьезный удар током, вплоть до летального исхода.

Выше приведена схема электропроводки гаража со смотровой ямой. На схеме показано:

• 1 — вводной электрощиток;
• 2 — выключатель вводной двухполюсный на 220 В;
• 3 — электросчетчик;
• 4 — трансформатор понижающий до 36–42 вольт;
• 5 — яма освещения;
• 6 — УЗО;
• 7 и 8 — автоматы отводной группы №1 и 2:
• 9 и 10 — группы отводов №1 и 2;
• 11 и 12 — группа автоматического освещения №1 и 2;
• 13 и 14 — группа освещения №1 и 2;
• 15 — выключатель или несколько выключателей групп освещения.

Как и в предыдущем случае, для прокладки электрической сети используется кабель с заземляющей жилой. Для освещения используется кабель — ВВГ 3*1,5, а для розеточных групп — ВВГ 3*6. Для розеток сечение кабеля увеличено за счет возможности подключения мощного оборудования: компрессора, сварочного аппарата, пускового устройства.

Видео: советы по составлению графиков

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабелей, автоматики, розеток и т.д. Сначала рассчитывается сечение и длина вводного кабеля. Для этого можно воспользоваться специальной таблицей ниже.

Таблица расчета сечения кабеля в зависимости от мощности сети

Например, рассчитываем параметры кабеля и других комплектующих для схемы №1, которая была указана в прошлом разделе:

Длина кабеля определяется исходя по оптимальному маршруту. Кабель закупается с запасом 10%. Крайне не рекомендуется покупать очень дешевые продукты. Оптимально, если это будет проводка с двойной изоляцией и изолирующими жилами.

Необходимый монтажный инструмент

Понижающий трансформатор для сети с 220 на 36 вольт

Для монтажа электропроводки вам потребуется следующий инструмент:

• плоскогубцы и бокорезы;
• Крестовые и шлицевые отвертки;
• молоток и зубило;
• электродрель и перфоратор;
болгарка
• с диском по бетону;
• изолента и индикаторная отвертка.

Рукоятки ручного инструмента желательно изготавливать из прорезиненных материалов. Если ручка сделана из пластика, то перед выполнением работ ее необходимо обмотать изолентой в несколько слоев.

Электропроводка в гараже своими руками – пошаговая инструкция

Монтаж электропроводки и освещения в гараже состоит из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

Индикаторная отвертка для проверки питания на контактах

При работе с электричеством необходимо соблюдать правила безопасности:

1. Соединение, протяжку, монтажные и другие работы выполняются при отключенном электричестве. Лучше убедиться в этом самостоятельно – внимательно проверить каждый контакт индикаторной отверткой. Для этого кончик отвертки прикладывают к контактам и другим поверхностям, при этом указательный палец всегда соприкасается с торцом рукоятки.
2. При обесточивании распределительного щита на нем вывешивается табличка: «Не включать! Работа ведется. Если нет возможности полностью обесточить щит, то подключение производить только в резиновых перчатках, стоя на резиновом коврике.
3. Прикосновение к двум контактам одновременно запрещено. При работе с трехфазной проводкой следует быть предельно осторожным. Напряжение между проводниками в сети 380 В намного выше, чем в стандартных 220 В. Важно также помнить, что действие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы не уверены, что сможете закончить работу с должной тщательностью и сосредоточенностью, то не приступайте к монтажу электропроводки. Лучше вызвать профессионала, который сделает работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

Протяжка силового кабеля «по воздуху»

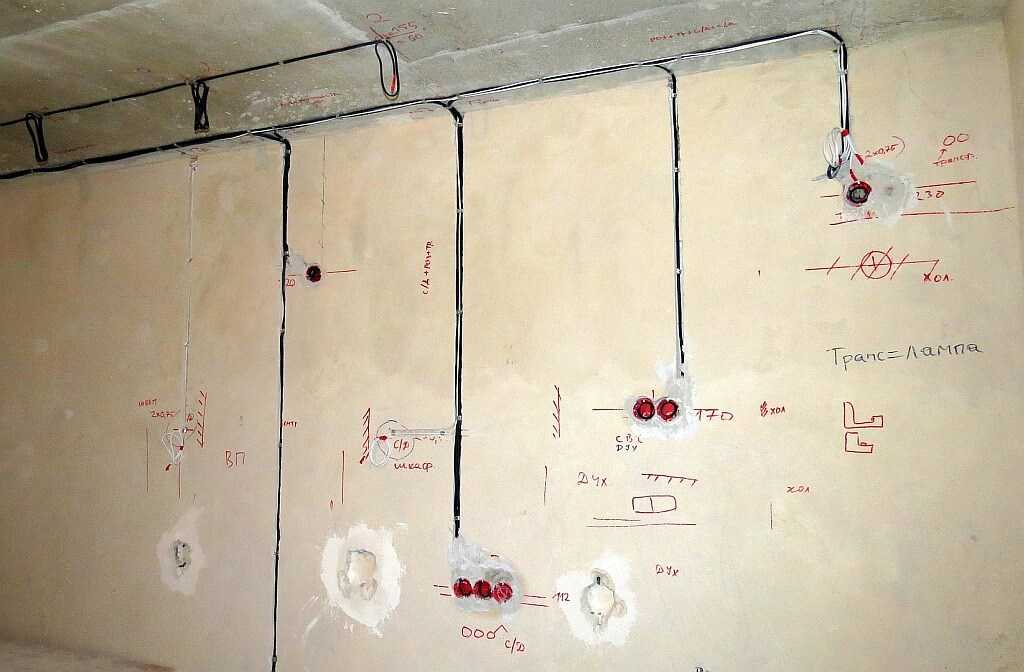

Перед монтажом проводки подготовьте кабель и стены к прокладке коммуникаций. Кабель обрезается с запасом 10 см на одно соединение. Перед резкой поверхность стены тщательно измеряется по построенному на схеме маршруту.

Перед маркировкой рекомендуется еще раз проверить цепь на соответствие следующим требованиям:

• Трасса кабеля должна проходить строго горизонтально или вертикально. Поворот гусеницы происходит только на угол 90 ^o ;
проводку
• следует прокладывать на расстоянии 10-15 см от места сопряжения стен с потолком или полом;
Выключатели
• монтируются на высоте не менее 1,5 м. Расстояние от дверного проема не менее 10-15 см;
Розетки
• врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
• на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
• для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка с помощью разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметку проверяют уровнем. Для этого используется лазерный или пузырьковый уровень.

Если в гараже имеются посторонние габаритные предметы и емкости с горючими смесями, то перед прокладкой электропроводки их необходимо вынести на улицу.

Наружная проводка

Протяжка силового кабеля «под землей»

Сложность и объем работ по подключению силового кабеля к гаражу будет зависеть от территории, на которой находится здание. Если гараж находится на территории дома, то достаточно вырыть котлован необходимой длины и проложить армированный трос.

Для строения, возводимого на территории гаражного кооператива или являющегося самостоятельным строением, потребуется подать заявление в организацию, обслуживающую ЛЭП.

Далее организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет принято решение и назначены требования, которые должен соблюдать собственник перед подключением электросети.

Согласно СНиП силовой кабель можно подключить двумя способами:

1. Подземный — скрытый способ соединения здания с помощью бронированного кабеля. Для его укладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи насыпают и утрамбовывают песчаную подушку толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этого трубу засыпают песком на 15 см и окончательно замуровывают в землю.
2. По воздуху — открытый способ подключения здания к электросети. Для этого используется трос с несущим тросом, который натягивается между опорной колонной и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения троса над проезжей частью должна быть не менее 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы имеете право контролировать ход и качество их выполнения. Особенно это касается глубины прокладки кабеля – не менее 70 см и высоты натяжения при вводе в помещение – не более 2,75 м.

Внутренняя электропроводка в гараже

Штробление стен для электропроводки

Для ввода силового кабеля в гараж необходимо перфоратором сделать отверстие в стене. Диаметр отверстия 20–30 мм. Кабель проходит через гофрированную ПВХ-трубу сечением 20–25 м и ведет к месту расположения электрощита.

Дальнейшая разводка внутри гаража состоит из следующего:

1. По нанесенной разметке делаются пропилы на глубину 2,5–3 см с помощью болгарки с диском по бетону. После этого бетон аккуратно выдалбливается зубилом и молотком до образования кабельного канала нужной формы.

   Гофра ПВХ для защиты кабеля при прокладке коммуникаций

2. В заранее размеченном месте устанавливается электрощит на необходимое количество модулей. Для однофазной сети, как правило, щиток на 9модулей достаточно, а для трехфазной сети – 12 модулей и более.
3. При установке щита потребуется аккуратно снять упаковку и заводскую защитную пленку. Для настенного монтажа отвинтите верхнюю часть корпуса и дверцу. Под ними будет din-рейка для модулей и клемм. Все предметы должны быть временно удалены.
4. Для монтажа щита в стену потребуется просверлить четыре отверстия и забить пластиковые дюбели. После задняя часть корпуса крепится к стене с помощью шурупов, которые вкручиваются в монтажные отверстия.

   Электрощит для гаража с автоматом, УЗО и счетчиком

5. Перед установкой модулей в панель их лучше промаркировать. Для этого можно использовать обычную бумагу и прозрачный скотч. Название модуля пишется на листе бумаги 1×0,5 см и приклеивается к изделию. Например, если монтируется несколько УЗО, то приклеивается первое устройство: «УЗО розеточной группы №1».
6. После маркировки модули монтируются на DIN-рейку в любом удобном порядке, но лучше начать с УЗО и счетчика, а потом ставить однополюсные автоматы. Далее модули соединяются с помощью перемычек из кабеля диаметром 2,5 мм. Для этого проволока нарезается на куски нужной длины. Конец перемычки для подключения к машине зачищаем на 1 см, а для подключения к счетчику на 2 см.
7. При соединении модулей в однофазную сеть используются перемычки белого и синего цвета. Белый провод — это фаза, а синий — ноль. Верхние контакты предназначены для подключения фазных проводов от счетчика, а нижние – отходящих проводов к розеткам и освещению.

   Скобы из проволоки для соединения автомата и УЗО

8. После подключения «фазы» и «ноля» необходимо подключить отходящий от счетчика, УЗО и автоматов «нулевой» провод. Для этого на контактные клеммы «нулевой» шины выводится перемычка. Наконец, тщательно проверьте зажимные винты.
9. Для подключения силового кабеля потребуется вставить защитную гофру с жилой в экран через прокол в изделии. Кабель подключается к входной коробке в верхней части устройства.
10. Плетеный провод проходит от автоматических выключателей через кабель-каналы или ПВХ-трубы, закрепленные на стене. При подключении линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.

    Монтаж распределительного щита на настенные и потолочные коробки

11. При открытом способе короб крепится к потолку или стене с помощью саморезов. При закрытом способе в стене сверлится углубление под короб с помощью электродрели с корончатой ​​насадкой. Далее для подключения проводов используется цветовая схема, которая идет в комплекте. Линия проводится от коробки к розеточной группе и подключается.
12. Аналогичным образом проводится линия для освещения и выключателей. Кабель протягивается к месту расположения выключателя, где припаивается и идет к осветительным приборам.

После протяжки и установки всех узлов электропроводки проверяют качество соединения приборов, изоляцию и подключение освещения. Если все работы выполняются с учетом СНиПа, то можно проверить, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

Освещение смотровой ямы в гараже лампами на 36 вольт

Освещение и обустройство розеток смотровой ямы, как правило, осуществляется только в гаражах, где планируется установка трехфазной проводки с напряжением 380 В. Для этого выполняются все описанные выше работы. В дополнение к этому рядом с распределительным щитом монтируется и подключается понижающий трансформатор.

Проведена линия от трансформатора закрытым способом — в стене и полу выбита прокладка, где проложен кабель, защищенный гофрой ПВХ. После этого кабель ведет непосредственно к смотровой яме, где расходится к осветительной группе.

В качестве осветительных приборов применяются низковольтные лампы 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью из пластика. Если на корпусе есть металлическая цепь или крышка, то она дополнительно заземляется.

Розетки и выключатели освещения в смотровой яме должны располагаться снаружи. Оптимально, если они будут располагаться в непосредственной близости от распределительного щита.

Видео: Электропроводка в гараже своими руками

Освещение гаража светодиодной лентой

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодная лента – современный и энергоэффективный способ освещения помещений до 30 м ² . Особенно в гаражах, где не требуется обустройство общего освещения, а нужна только подсветка рабочих зон.

D Для контурного освещения гаража наиболее часто используется лента типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения используются ленты типа SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

1. Для гаража до 25-30 м

   Светодиодная лента приклеивается к уголку и фиксируется на балке с помощью саморезов

   ² вам понадобится 10 метров ленты с 5050 диодами. Количество диодов не менее 60 штук на ленту. Кроме того, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

2. Лента имеет самоклеящуюся основу, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно использовать пластиковый уголок, который прикручивается к балкам крыши или бетонному потолку.

   Светодиодное освещение в гараже после подключения на базе диодов 5630

3. Перед приклеиванием ленты необходимо определить удобную длину ленты. Далее уголок подгоняется под соответствующие размеры. После этого лента отрезается по длине и приклеивается к уголку. Перед приклеиванием поверхность пластика обезжиривается.
4. Таким образом подготовлено необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются изолентой. Затем уголки можно крепить на балки или потолок.
Клеммы
5. Wago используются для соединения ленты с проводом. Каждый провод вставляется в отдельную розетку в изделии. От клеммных колодок будет отходить провод медного сечения 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Вы не можете использовать последовательное соединение лент. Если вы планируете установить ленты RGB, вы должны использовать контроллер RGB.

Монтаж электропроводки в гараже очень трудоемкий процесс, требующий соответствующих знаний и навыков. Перед началом работы внимательно изучите всю доступную документацию и ознакомьтесь с инструкцией по технике безопасности. Если вы не уверены, что сможете справиться с работой, то откажитесь от плана и вызовите профессионального электрика.

Как сделать электропроводку и освещение в гараже своими руками

Вы построили новый гараж и сейчас думаете о проводке, но столкнулись с некоторыми трудностями? Да, здесь ситуация немного другая, поскольку речь идет о конкретном помещении, требующем особого подхода к обеспечению функциональности и безопасности. Все требования к электропроводке должны быть соблюдены для долговременной и надежной работы в любое время года.

Какой должна быть правильная проводка?

Гараж – личное помещение, необходимое для хранения автомобиля и проведения простых или сложных ремонтных работ, подготовки автомобиля к эксплуатации. Здесь редко появляются посторонние, но это не повод снижать требования к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев легко жертвуют внешностью ради более важных параметров.

Но без соблюдения простых правил недостаточно:

Техника безопасности предполагает скрытую электропроводку в гараже. В полость стен придется прокладывать различные кабели – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный или деревянный, это сделает невозможным проведение скрытого варианта проводки. Однако можно положиться на гофрированные трубы, различные коробки, металлорукава и другие виды подобных приспособлений.

Такое устройство не сложно в изготовлении, но необходимы металлические стержни диаметром около 15-16 мм. Далее закрепляются вертикальным способом по верхней части; для этого используется полоса стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превышать 3-4 Ом.

Обычно в гараже трудно избавиться от сырости, что вынуждает отнести его к категории мест с повышенной опасностью. В связи с этим рекомендуется использовать выключатели, различные осветительные приборы, розетки с классом защиты IP44 и выше. Для наглядного ознакомления с тем, как это должно выглядеть, посмотрите фото проводки в любом типе гаража.

Если планируется оборудовать полноценную мастерскую или ее подобие, необходимо заранее предусмотреть трехфазный вариант вводной части электропроводки. Мы рекомендуем использовать медный кабель сечением около 10 мм2 и распределительный щит примерно на 18 или 20 модулей.

Важно: Для установки трехфазной системы требуется разрешение. Чтобы легально использовать объект с таким оборудованием, его нужно получить в энергослужбе.

Правильная схема будущей электропроводки убережет вас от неожиданностей!

Может и просто, но без него нельзя запустить процесс монтирования. С его помощью вы будете иметь представление о том, что необходимо сделать, чтобы быстро и качественно выполнить работу. Чтобы ваша схема электропроводки в гараже соответствовала основным требованиям безопасности, она должна содержать как можно больше полезной информации.

На какие пункты обратить особое внимание:

• Укажите точное место установки приборов для освещения площади помещения, защитных коробок для подключений, расположение всех выключателей, различных типов розеток — это поможет, если что-то сгорит;
• Работа ведется от распределительного щита. Любые соединения должны быть четко обозначены;
• В плане должно быть указано, как связаны все элементы. Лампы или выключатели можно соединять только последовательно. А розетки можно устанавливать исключительно перед любыми выключателями;
• Расстояние крепления любых проводов к потолку не может превышать 10 см, а к полу или розеткам 50 см;
• Главный выключатель допускается устанавливать с правой стороны не ближе 1,5 м к полу от ворот гаража.

Набор инструментов своими руками

Чтобы проводка в гараже получилась качественной и соответствовала всем нормам безопасности, потребуются некоторые навыки и подходящий набор исправных инструментов. Он должен содержать:

• Правильные плоскогубцы;
• Набор различных отверток;
• Надежный молоток;
• Стамеска для черновой части подготовительного процесса;
• Набор бокорезов;
• Исправная электродрель;
• Достаточное количество специальной ленты для создания изоляции;
• Если гараж из бетона, то потребуется перфоратор для создания канавок под проводку;
• Много крепежа в виде шурупов, саморезов;
• Отвертка с индикатором.

Основной этап создания электропроводки

Создание электропроводки гаража осуществляется на основе двух этапов. Самым сложным из них считается прокладка внешней проводки от ЛЭП до фактической точки входа в интерьер. Далее, исходя из схемы, предусмотрена внутренняя разводка.

Считается, что это несложный шаг, но первый при отсутствии навыков нужно доверить опытному электрику. Мало кто решается сделать эту часть работы с помощью своих усилий. Но только вам решать, что делать в этой ситуации. Рекомендуем первый этап доверить специалистам, а второй выполнить самостоятельно.

Важно: Уведомление энергослужбы обязательно, так как она должна проверить безопасность предстоящих работ на этапе монтажа и эксплуатации.

Организация внутренней разводки электричества в гараже

На наружном этапе останавливаться не будем, так как это слишком сложно для неподготовленного владельца гаража. Практически во всех случаях она осуществляется профессионалами под контролем соответствующих государственных служб. А вот инструкция, как провести электропроводку, должна быть перед глазами. Без него сложно справиться даже с этой не особо сложной работой.

Можно прокладывать открытую или закрытую проводку:

Открытый вариант подходит для помещений, выполненных из металла или дерева, так как в них невозможно проложить кабели. Для этого используются специальные пластиковые ящики или подобные приспособления. Иногда для этой цели используется пространство под плинтусом. Мы рекомендуем делать ставку на кабели плоского типа, аналогичные ППВ, но подойдут любые варианты без брони.

Для удачной фиксации проводов используются жестяные варианты скоб или дюбелей, гвозди. Крепления необходимо монтировать на расстоянии около 40 см.

Проводку допускается прокладывать только горизонтально на расстоянии 200 мм от потолка. Защитные элементы крепятся клеями, шурупами или саморезами.

Электропроводка в гараже своими руками на основе скрытого типа, используемого в случае бетонного или кирпичного типа строения. Обычно создается до нанесения штукатурки, так как предполагает разрушающие действия на ее целостность. Вы просто должны убедиться, что распределительные коробки не будут слишком видны после процесса оштукатуривания.

Но бывает, что разводка создается уже после нанесения штукатурки. При этом необходимо создать бороздки глубиной около 0,5 см. Кабели укладываются в них с опорой на гвозди. После этого углубления можно заделать.

Но надо учитывать, что соединения проводов осуществляются с помощью пайки. После этого можно монтировать все выводы к потребителю исходя из схемы.

Практически любой владелец данного помещения может сделать внутреннюю проводку в гараже своими руками. Но необходимо помнить о безопасности, так как небрежное отношение к электричеству может обернуться нежелательными последствиями. Прокладывайте проводку без напряжения, используйте удобную одежду, следите за исправностью всех приборов и инструментов, надежностью кабелей.

Photo of electrical wiring in the garage

Carrying out official electricity and

подготовка полного пакета документов.

В гаражных кооперативах подключиться к электричеству очень просто. Обращаетесь в правление кооператива с просьбой подключить к электричеству, дают номер местного электрика. Встретились, посмотрели, что нужно купить, и буквально через 2-3 дня в гараже уже красуется новенький счетчик и горит лампочка.

А если у вас гараж отдельностоящий (не в кооперативе) или кооператив давно развалился или кооператива никогда не было. Как же тогда подключиться к животворящему свету? А без света в гараже очень плохо. Гараж кажется темным, не приятным, каким-то холодным, отталкивающим. Парковаться в темное время суток очень неудобно. Все время светишь на себя телефоном и маленьким фонариком, ничего не видишь, за все цепляешься и ничего не можешь найти.

Можно, конечно, по старинке, договориться с местным электриком, он дешево кинет провод на столб и вуаля, свет есть, или предыдущий хозяин «электрифицировал» гараж до вас.

Статья 7.19 КоАП РФ. Несанкционированное подключение и использование электрической, тепловой энергии, нефти или газа.

Самовольное присоединение к электрическим сетям — влечет наложение административного штрафа на граждан в размере от 10 000 до 15 000 рублей; на должностных лиц — от 30 000 тысяч до 80 000 тысяч рублей или дисквалификацию на срок от 1 до 2 лет; на юридических лиц — от 100 000 до 200 000 руб. (в ред. Федерального закона от 03.11.2015 № 307-ФЗ)

Что делать? Ходи и трясись, что рано или поздно придут не только отрезать, но и оштрафовать. И они рано или поздно придут.

В таких случаях стоит подумать о официальном подключении к электрическим сетям.

В первую очередь необходимо собрать пакет документов для получения технических условий. Включите их в электросеть. Принимают документы три раза в неделю по три часа, в не самое удобное время. Как и в любой крупной госорганизации там очереди и не разберешься..

В течение следующей рабочей недели после подачи документов к Вам позвонит сотрудник электросетевого комплекса для осмотра Вашего гаража на предмет возможности подключения к электросети, где находится ближайшая точка подключения. Обычно звонят в дневное время и предлагают встретиться в гараже в течении одного максимум двух часов! Зачастую это очень неудобно, особенно с нашими бесконечными пробками.

После осмотра на месте уполномоченным сотрудником подготавливаются технические условия на подключение вашего гаража к электрической сети. Часто бывает, что специалист готовит тех. условия досконально не разобрался в ситуации и выдает не реальные техусловия. (у нас были случаи, когда выдавали те условия на проведение электричества в гараж, нужно построить линию 1,5 км стоимостью 1млн. Когда можно было подключить было в 50 метрах, или писали что надо проложить 80 метров кабеля под землей, когда можно было подключить в 5 метрах) в таких случаях необходимо встречаться с работниками, руководством соответствующих подразделений РЭС и доказывать неправомерность такого решения.

После получения надлежащих технических условий необходимо напрямую подключить гараж к электрическим сетям. Обычно это подключение осуществляется монтажной бригадой электрических сетей. Стоимость их услуг, конечно, недешевая, в среднем от 15 до 25 т.р., в зависимости от сложности и удаленности от точки подключения (в стоимость входит кабель, счетчик, необходимые ограничители и станки). К сожалению, отказываться от их услуг дороже, так как помимо подключения они выдают однолинейную схему, сертификат проверки, что все соответствует требованиям законодательства. По окончании их работы гараж уже электрифицирован, можно совершенно спокойно пользоваться электричеством. От подачи документов на подключение гаража к сетям проходит от 1 до 2 месяцев.

Далее необходимо подписать договор с снабжающей организацией, написать заявление на открытие счета, открыть счет. Завершающий этап оформления электроэнергии занимает еще около 3-4 месяцев.

С 2007 года наше «Гаражное агентство» имеет опыт проведения электроснабжения гаражей Ростова-на-Дону. Решен ряд нестандартных задач. Сотрудники имеют большой опыт работы со специалистами РЭС, наработаны связи с каждым районным филиалом. Обращаясь к нам вы получаете полный спектр услуг, начиная от первоначальной заявки на ТЗ, физического подключения гаража к электросети, заканчивая выдачей ваша первая квитанция об оплате счета за электроэнергию.

Наберите и получите БЕСПЛАТНУЮ консультацию . Узнайте, сколько будет стоить официальная электроэнергия в вашем конкретном случае.

Помещение в гаражном кооперативе, как правило, используется и под мастерскую. Слесарные работы, ремонт и обслуживание автомобиля сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если планируется выполнение более сложных работ, чем замена масла и фильтров, помещение должно быть электрифицировано. Большинство гаражных кооперативов предоставляют подобную услугу, но услуга обычно заканчивается подключением ввода к счетчику. Дальнейшая проводка в гараже осуществляется владельцем. Вызов электрика будет стоить больших денег. Однако, если у вас есть базовые навыки работы с электричеством, вы можете выполнить эту работу самостоятельно.

Требуются лишь некоторые меры безопасности

Как правило (неофициальное), укладка должна производиться аккуратно, с использованием качественных материалов. Распространенным заблуждением является то, что «любой мусор пойдет в гараж» может привести к пожару или поражению электрическим током.

Основные моменты, которые необходимо знать:

• Электропроводка прокладывается либо в штробах, либо в несгораемой гофре. Для гаража это особенно актуально, так как вероятность повреждения магистрали в таких помещениях выше.
• При монтаже проводки в металлическом гараже необходимы изолирующие гофры. Коммутационное оборудование монтируется на панелях из диэлектрических материалов.
• Необходимо учитывать воздействие влаги и агрессивных жидкостей.
• Убедитесь, что линия освещения и розетки разделены на отдельные автоматические выключатели.
• После прибора учета установлен общий вводной автомат: выезжая из гаража, его можно обесточить одним движением. Допускается отдельная линия освещения, которая будет постоянно находиться под нагрузкой.
• Линия электроснабжения смотровой ямы (подвала) выполняется с отдельной защитой, желательно использовать источник низкого напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже сделана предыдущим владельцем с нарушениями, ее необходимо переделать.

Как спланировать электроснабжение гаража

Перед прокладкой электропроводки в гараже своими руками необходимо нарисовать схему. Вне зависимости от состояния помещения (гараж новый, либо в нем уже размещено оборудование: верстаки, световые точки, стеллажи), выполните планировку.

Освещение разделено на несколько групп

Важно! Установка светильников и выключателей на металлические стены недопустима. Используйте диэлектрические подложки.

Сеть розеток

Общее правило размещения точек питания в гараже: резервная розетка возле вводного щитка, группы розеток в рабочих зонах. Каждая группа подключается к отдельному выключателю. При срабатывании машины весь ваш гараж не должен быть обесточен.

Монтаж электрощита

Электропроводка в гараже своими руками начинается от распределительного устройства. Если счетчик электроэнергии расположен снаружи, «точкой отсчета» является вводной автомат. Если счетчик находится внутри, то такой же автомат устанавливается сразу за ним. Вводной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опломбируется вместе со счетчиком.

После опломбирования оборудования сотрудником отдела продаж вы не сможете изменить входную конфигурацию. Поэтому схема электропроводки в гараже планируется изначально с учетом расположения этих элементов.

• Распределительный щит расположен максимально близко к проходной. Чем меньше длина кабеля до первого выключателя (в вашей зоне ответственности), тем выше уровень безопасности.
• Желательно все переключения выполнять в одном ящике. Исключение можно сделать в случае, когда счетчик не подходит к вашему электрощитку.
• Все автоматические выключатели должны быть промаркированы. Мнение, что: «Я все равно все помню» опасно. Бывают случаи, когда вы физически не можете сказать спасателям, как обесточить ту или иную линию.
• Электрическая панель с металлическим корпусом должна быть заземлена. Как сделать заземление в гараже своими руками зависит от материала стен.

Правильная организация заземления

Зачем нужна «земля» в гараже?

1. Для противопожарной защиты. В случае касания фазы (неисправный электроинструмент, поврежденный провод) заземленных частей конструкции нагрев не происходит, срабатывает автоматический выключатель.
2. Для защиты от поражения электрическим током. Только для этого необходимо еще одно условие: установка УЗО.

Заземление выполняется по стандартным правилам: 3 жестких проводника устанавливаются вертикально в землю, соединяются между собой.

Стальная шина (медный кабель) проходит от контура заземления до гаража. От точки подключения заземления проводку проводят к щитку, и к розетке сети. Корпус металлического гаража заземляется на общем основании, и не может быть точкой подключения или заземляющей шиной.

• Использование незаземленной сетевой розетки, а также незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом заземленном гараже.
• Необходимо помнить, что обычные автоматические выключатели, заземление не являются гарантией от поражения электрическим током. Для этого есть УЗО.

Организация электромонтажа

С точки зрения безопасности вопрос: «как сделать электропроводку в гараже своими руками?» находится на первом месте. У вас может быть отличное заземление, дорогой пожаробезопасный электрощит, а слабым звеном будет поврежденный провод с неправильно рассчитанным сечением.

Вы можете выбрать правильный кабель в соответствии с таблицей.

Необходимо помнить, что диаметр медной жилы и сечение проводника – разные величины. Если у вас качественный немаркированный провод, измерьте микрометром или штангенциркулем диаметр зачищенной жилы, и рассчитайте сечение по формуле:

сечение = 0,785 × диаметр²

Классическая проводка для гаража не подходит , распределительные коробки только увеличивают уязвимость проводки. Оптимальный вариант — звезда: один выключатель — один потребитель (группа).

На рисунке показана схема электропроводки в гараже.

В зависимости от материала, из которого построен гараж, организуем прокладку кабеля. Для каменных и металлических конструкций используется обычная гофра (стальная или пластиковая). Необходимо помнить, что прокладка провода в гофре лишь повышает устойчивость к механическим повреждениям, а не является противопожарной защитой. Даже маркировка «НГ» не является 100% гарантией от возгорания при перегреве. Поэтому автоматические выключатели не должны быть слишком мощными. Оптимальный режим работы при перегреве — превышение допустимого тока в 2 раза.

Гофра с кабелем уложена параллельно и перпендикулярно. Диагонали, закругления углов не допускаются. Перед проложенными линиями не должно быть полок или стеллажей. Особенно опасно раздавить изоляцию металлическим ящиком или канистрой.

Конечно, электропроводка может быть проложена в кабельных каналах. Это несколько дороже гофры, но намного эстетичнее.

Резервное питание 12 вольт

В некоторых случаях может быть основным. Не во всех гаражах есть электричество.

Если вы не будете пользоваться гаражом в течение длительного периода времени, следует полностью отключить аккумулятор от резервной линии электропитания.

Видео по теме

Даже самый простой гараж нуждается в освещении, но если электропроводка делается на скорую руку, рассчитывать на ее надежность и пожаробезопасность неразумно. Создавая в этом помещении надлежащие условия работы, нельзя пренебрегать правилами работы с электропроводкой, иначе последствия могут быть самыми непредсказуемыми. В этой статье мы расскажем, как сделать электропроводку в гараже своими руками, придерживаясь норм и правил.

Типы гаражей и способы подключения к электросети

В зависимости от того, где находится гараж, способ его подключения к электросети может отличаться.

В кооперативных гаражах

В автокооперативах в каждом гараже имеется электроснабжение, за состоянием которого должен следить электрик, а вот что касается внутренней проводки, то здесь, конечно, можно импровизировать в допустимых пределах. Поэтому потребуется разработать индивидуальную схему подключения с учетом выделенной или максимально допустимой мощности.

Узнать какой мощности автомат установлен в подъезде. Если 10 А, то рассчитывать можно только на то, что в гараже помимо освещения можно будет подключить к сети маломощную дрель, болгарку и тому подобное, да и то не одновременно . При расчете вводного автомата на ток срабатывания 16 А можно будет кратковременно использовать слабую бытовую электросварку. При установке автомата на 25 А особых ограничений по мощности не будет.

В частном доме

Как правило, гараж частного дома подключается к электроснабжению через общий автомат. При расчете мощности электрооборудования, которое будет подключено в гараже, необходимо учитывать потребляемую мощность приборов в доме. Если это не просто гараж, а автомастерская, в которой будут производиться электросварочные работы, то схема электропроводки в гараже своими руками должна включать в себя отдельную линию 220 или 380 В.

Составляем схему электропроводки

Чтобы правильно составить схему электропроводки, составьте список электроприборов, которые вы планируете использовать в гараже. В обязательном порядке следует учитывать количество светильников и их расположение.

Если гараж используется только для парковки и мелкого ремонта автомобиля, то в большом количестве розетки и светильники не нужны, но и экономить особо не нужно. Над верстаком или возле входа можно установить несколько розеток и двухклавишный выключатель, чтобы можно было разделить линии освещения на группы.

В многофункциональном гараже должно быть хорошее освещение и много удобно расположенных розеток. Также необходимо обеспечить безопасное освещение смотровой ямы.

Что включить в схему?

В любом гараже обязательно должно быть установлено УЗО (устройство защитного отключения). Хоть это устройство и стоит недешево, оно защитит владельца от поражения электрическим током. Номинальный ток УЗО нужно выбирать в соответствии с током нагрузки линии электропроводки, иначе устройство может не сработать в нужный момент.

Не скупитесь на покупку. автоматические выключатели – лучше, чтобы каждая линия была подключена отдельно. Конечно, необходимо учитывать суммарную мощность подключаемых устройств, чтобы можно было рассчитать сечение прокладываемого провода.

простая схема

Зачастую владельцы гаражей, используемых только для хранения автомобилей, ограничиваются установкой спаренного автоматического выключателя в подъезде, одной или двух розеток и нескольких светильников, которые управляются одноклавишным выключателем. У этой схемы есть свои преимущества: чтобы забрать машину из гаража или поставить ее туда, достаточно включить один выключатель, и свет будет гореть во всем помещении.

Одна розетка подключена напрямую к автоматам, а вторая включена в одну цепь со светильниками. Выезжая из гаража, вы можете быть уверены, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, оно выключится вместе со светом. Простота схемы подразумевает некоторые ограничения. Так, все 4 лампы будут включаться одновременно, а вторая розетка годится только для питания через нее маломощных устройств, иначе сгорят контакты выключателя.

Теперь рассмотрим схему подключения гаража со смотровой ямой. От вводного электрощита отходит 5 линий:

1. Розетка группа 1.
2. Розетка группа 2.
3. Освещение группа 1.
4. Освещение группа 2.
5. Освещение приямка.

В электрощите установлены вводной автомат, УЗО и несколько автоматических выключателей — каждый на свою группу. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36В.

Видео: схемы электропроводки

itemprop=»video» >

В интернете можно найти фотографии самых разнообразных схем электропроводки в гараже.

Приобретение расходных материалов

Составив схему, закупите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладки проводов в гараже, о которых вы можете прочитать .

Чтобы не тратить драгоценное время и силы напрасно, приобретите или возьмите в аренду штроборез и перфоратор с набором сверл и коронкой по бетону, диаметр которых позволит установить в отверстия подрозетники и распределительные коробки резать с ним. Про зубило и молоток даже говорить не будем, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы Вам потребуется:

• Щит распределительный — 1 шт.
• Счетчик электроэнергии — 1 шт. (если нужно).
• УЗО — 1 шт.
• Розеточные коробки — по количеству врезных выключателей и розеток.
• Распределительные коробки — везде, где будет отвод к розеткам и выключателям.
• Автоматические выключатели — тип и количество по схеме. Может потребоваться установка некоторых машин отдельно, например, рядом с мясорубкой, компрессором и т. д.
• Электропроводка. Лучше приобрести медный трехжильный провод. Для освещения — 1,5 мм2. Для розеток — 2,5 мм2. Для проводки по гаражу к щиту — 4 мм2. Количество — по схеме + 10% за неучтенные выводы в распределительных коробках и розетках. Для питания более мощных потребителей рекомендуется провести отдельную линию электропроводки от распределительного щита до нужного места.
• Трубы пвх гофрированные под электропроводку. Диаметр и количество выбираются в соответствии с существующей проводкой. Если проводка будет проходить через легковоспламеняющиеся материалы, то в таких местах необходимо проложить металлическую гофрированную трубу.
• Если в гараже есть точка для подключения электрооборудования 380В, то необходимо позаботиться о приобретении конкретной розетки и соответствующего кабеля.
• Розетки. Их количество должно быть достаточным для удобного использования. Важно помнить, что светильников над верстаком может быть несколько – их можно подключать как через распределительные коробки, так и напрямую в розетки.
• Переключатель. Кто-то предпочитает выключать свет в гараже одним выключателем, другой любит делить его на несколько групп, а третий устанавливает выключатель под каждую лампу — каждый может сделать это так, как ему будет удобно им пользоваться.

Распределительный щит можно сделать самостоятельно, как автор этого видео:

itemprop=»video» >

Монтаж

Монтаж электропроводки в гараже вполне можно сделать своими руками руки, как вы сейчас увидите.

Итак, схема есть, инструменты и материалы подготовлены — можно приступать к работе.

• Разметим стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распределительные коробки. Важно помнить, что прокладывать провод по косой нежелательно. Тогда, если вам нужно что-то закрепить на стене, будет сложно определить, где проходит провод в стене – все отводы лучше делать под прямым углом.
• После разметки стен еще раз сверьтесь со схемой, чтобы ничего не упустить.
• Загоните машину в гараж и проверьте, удобно ли расположены розетки и фонари. Если нет, то отметьте места, где их лучше было бы установить. Будет ли установленный на потолке или стене светильник правильно освещать двигатель, чтобы можно было проверить уровень масла.
• Теперь машина не нужна, и лучше, если она будет стоять вне гаража.
• Все отверстия для распределительных коробок и розеток выполнены с коронкой подходящего размера.
• По разметке вырезаются штробы, затем перфоратором удаляются излишки строительного материала по глубине пропила. В результате должен получиться паз, в котором спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают розетки, а затем затягивают кабель. Но если проводка в гараже прокладывается впервые своими руками, то лучше придерживаться предложенной нами технологии.

• Отогнув торчащий из гофры конец провода, сама гофра помещается в штробу так, чтобы она входила в гнезда.
• Размеченный кусок гофры отрезается, а конец проволоки загибается так, чтобы он не провалился внутрь.
• Затем в гофру продевается проволока так, чтобы с обеих сторон оставались свободные концы – по 15 сантиметров. Более подробно с этим процессом вы можете ознакомиться, посмотрев видео.

itemprop=»video» >

• Гофра с проводом помещена в штробу и покрыта алебастром. Такие действия выполняются с оставшейся проволокой.
• Затем провод вместе с гофрой вставляется в розетки/распределительные коробки, и только после этого они устанавливаются и фиксируются алебастром. В тех местах, где на стену будут устанавливаться светильники, провод просто выводится наружу.
• После установки вводного щитка провода подключаются к автоматам. Чтобы было проще ориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в данной схеме.

Когда проводку в гараже выполняет не специалист, часто возникают проблемы с подключением УЗО. Подборка из двух видео поможет вам избежать ошибок при подключении этого устройства.

itemprop=»video» >

itemprop=»video» >

• После подключения проводов желательно еще раз проверить, все ли правильно собрано в шилде.
• Теперь можно включать вводной автомат, затем УЗО и все автоматы по очереди.
• Если установка выполнена правильно, то все точки подключения должны работать.

Как видите, с этой работой справится даже непрофессионал. Если после прочтения вы все еще продолжаете сомневаться в своих силах и у вас начинают потеть ладони от одной мысли о работе с электричеством, то лучше пригласить специалиста.

Гараж без электричества — довольно бесполезное место. В таком гараже невозможно ничего делать, потому что в нем всегда темно, и некуда включить инструменты. Вообще говоря, электропроводка – дело важное, серьезное и ответственное, но совсем не такое сложное, как может показаться на первый взгляд. Проводить электричество в гараже может каждый!

И после того, как вы успешно справитесь с этой задачей, вам больше никогда не придет в голову нанять электрика для прокладки электропроводки.

Электричество в гараже: основные принципы

Что нужно знать, чтобы самостоятельно освоить электропроводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), к ней нужно подвести два провода: фаза и ноль .

Во-вторых, важно подобрать сечение провода в соответствии с предполагаемой нагрузкой.

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— щуп

Выбор провода

Электрические кабели бывают самые разные. Это диктует различные области их применения, и они во многом различаются. Однако в квартирах и домах (а также в гаражах) обычно используют 9Многожильный медный провод 0017.

Важно, чтобы сам кабель имел два, а лучше три провода. Один из них станет вашей «фазой», другой — «нулем», а третий — «землей». В маркировке кабеля указывается количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм2. Такого кабеля вполне достаточно для разводки под освещением.

Совет! Даже если у вас на данный момент нет заземления, прокладывайте проводку с «землей». В этом случае сделать заземление в дальнейшем будет относительно просто. А вот если делать разводку двухжильным проводом, то чтобы его потом заземлить, придется полностью переделывать.

Как подобрать размер провода

Здесь можно приводить расчеты и доводы, а мы дадим простые дельные советы. Для подключения лампочек нет смысла тянуть толстый провод. Как было сказано выше, для гаражного освещения вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае кабеля 3х2,5 (или 2х2,5 без заземления) будет достаточно. Этого достаточно для любой бытовой техники и для большинства электроинструментов. Если вы планируете регулярно использовать мощный инструмент (например, сварку), то лучше провести для этого дополнительную линию проволокой 3х4 и оборудовать ее отдельным станком.

Совет! При выборе кабеля также обратите внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ней работать. При этом изоляция должна быть прочной.

Начало работы: запускаем электричество в гараже

Важно! Перед тем, как что-либо делать с проводкой, отключите питание на щите (или отвинтите вилку на счетчике) и убедитесь, что участок проводки, на котором вы работаете, обесточен.

Как лучше всего подключиться к домашней сети и провести электрический кабель в гараж? Если у вас в доме установлен распределительный щит, то подключиться к нему проще всего и надежнее.

Другой вариант — «скрутка» проводов, которая обычно идет сразу после счетчика. Необходимо снять изоляцию с каждого из проводов и как можно надёжнее обмотать провода, которые будут протягиваться в гараж, до скрутки. После этого нужно снова заизолировать место соединения.

Однако будьте осторожны. Часто электричество приусадебных участков разводили алюминиевым проводом. Его нельзя напрямую скрутить с медью. При контакте с медью поверхность алюминиевого провода окисляется и начинает хуже проводить ток. Сопротивление увеличивается, и место такой скрутки начинает сильно нагреваться. алюминиевые провода с медными необходимо соединять специальными клеммными колодками. Они продаются в электротехнических отделах строительных супермаркетов и в небольших хозяйственных магазинах, где есть электротовары.

Как только вы завели провод в гараж, первым делом нужно поставить щит с автоматами. Это значительно повысит безопасность вашей домашней электросети и облегчит устранение неполадок, если таковые возникнут.

Автомат отключает нагрузку, если ток, протекающий по проводнику, значительно превышает номинальный ток, на который рассчитан автомат. По большому счету это защищает от коротких замыканий и больших перегрузок. Для освещения хватит автомата на 10 Ампер. Для розеток стоит ставить автомат помощнее. Например, 25А.

Важно! У машины две клеммы, но это не «ноль» и «фаза». Автомат по сути представляет собой выключатель, автоматически разрывающий провод в случае перегрузки. Фаза входит в него, и фаза выходит из него. «Нулевой» провод при этом не обрывается — начинает обход автомата.

Совет! Жилы в кабеле чаще всего маркируются разными цветами. С самого начала выберите для себя цвет фазы, нуля и земли и придерживайтесь этого выбора. Это не только облегчит и ускорит установку, но и убережет от ошибок.

Шиномонтажные элементы предусмотрены в современных щитах. Шина по сути представляет собой длинную металлическую пластину с отверстиями для крепления проводников. Шины очень упрощают монтаж. Вы просто запускаете фазу, ноль и землю (если она предусмотрена) на свои шины, а затем каждую линию подключаете к шине, пропуская фазу через соответствующий автомат. Выглядит это так:

При проведении электричества в гараж следует предусмотреть не менее двух автоматов. Один для освещения, второй для розеток. При желании можно также выделить в отдельные линии – оборудовав их автоматами – для насоса, уличного освещения, розетки для сварки, деревообрабатывающего станка или другого специального оборудования.

В гараже нет смысла прятать проводку в стены. Во-первых, для этого потребуется бить штробы в стенах, а это пыльная и неприятная работа. А во-вторых, открытая проводка позволяет легко находить и устранять неисправности, к тому же, если вам вдруг понадобится еще одна розетка или вы захотите провести освещение в соседний сарай, вам будет намного проще это сделать. Во-вторых, провода наверху будут тише. Вы не повредите их мебелью или инструментами.

Хотя, строго говоря, крепить провода прямо к деревянным конструкциям — не правильно и даже пожароопасно. Если вы планируете включать мощные приборы или инструменты, то лучше дополнительно спрятать провода в специальную пластиковую гофру или кабель-каналы.

Если у вас в гараже есть яма и вы хотите запустить в нее стационарное освещение, то имейте в виду: 220 вольт в нее не заведешь. Освещение в яме должно быть низковольтным (от 12 до 36 вольт) — это требуется в целях безопасности. Поэтому это делается через понижающий трансформатор.
