Принцип работы и типы металлоискателей

Металлоискатель — это электронный прибор для обнаружения металлических предметов. Основные типы металлодетекторов:

• Приемо-передающие
• Индукционные
• Импульсные
• Генераторные

Принцип работы большинства моделей основан на создании электромагнитного поля и анализе его изменений при наличии металлических объектов. Ключевые компоненты — передающая и принимающая катушки.

Ключевые характеристики металлодетекторов

При выборе или создании металлоискателя важно учитывать следующие параметры:

• Рабочая частота
• Чувствительность
• Глубина обнаружения
• Дискриминация металлов
• Баланс грунта
• Вес и эргономика

Глубинные металлоискатели способны обнаруживать крупные объекты на глубине до 5-6 метров. Обычные модели эффективны на глубине до 20-30 см.

Схемы для самостоятельной сборки металлоискателей

Наиболее популярные схемы для сборки металлодетекторов своими руками:

• «Пират» — импульсный металлоискатель с хорошей глубиной
• «Терминатор» — двухчастотная схема с дискриминацией
• «Bfo» — простая схема на биениях частот
• «Volksturm-S» — металлоискатель с цветовой индикацией металлов

Схема «Пират» позволяет обнаруживать небольшие предметы на глубине до 20-30 см, крупные — до 1-1.5 м. «Терминатор» отличается низким энергопотреблением и возможностью различать типы металлов.

Пошаговая инструкция по сборке металлоискателя «Пират»

Для сборки металлоискателя «Пират» потребуются следующие компоненты:

• Микросхема КР1006ВИ1
• Транзистор IRF740
• Операционный усилитель К157УД2
• Транзисторы BC547, 2N2222
• Резисторы, конденсаторы, диоды
• Провод ПЭВ-2 0.5 мм для катушки
• Печатная плата, корпус

Основные этапы сборки:

1. Изготовление печатной платы по схеме
2. Монтаж и пайка радиодеталей
3. Намотка катушки (25-30 витков на диаметр 20-25 см)
4. Сборка корпуса и установка платы
5. Подключение катушки и элементов питания
6. Настройка металлоискателя

Особенности изготовления катушки металлоискателя

Катушка — важнейший элемент металлоискателя, от которого зависит его чувствительность. Рекомендации по изготовлению:

• Использовать провод ПЭВ-2 сечением 0.5-0.8 мм
• Диаметр катушки 20-25 см для универсального поиска
• Количество витков 25-30 для импульсных схем
• Тщательно изолировать и герметизировать обмотку
• Использовать жесткий каркас из диэлектрика

Для увеличения глубины поиска можно сделать катушку диаметром до 30-35 см с 20-22 витками провода. Это снизит чувствительность к мелким предметам, но позволит обнаруживать крупные цели глубже.

Настройка и проверка работоспособности металлоискателя

После сборки металлоискатель необходимо правильно настроить:

1. Проверить напряжение питания и потребляемый ток
2. Настроить частоту генератора (обычно 6-8 кГц)
3. Отрегулировать порог срабатывания
4. Проверить работу звуковой/световой индикации
5. Протестировать обнаружение разных металлов

Точная настройка выполняется подстроечными резисторами. Металлоискатель должен реагировать на движущиеся металлические предметы на расстоянии 20-30 см от катушки.

Металлоискатели с дискриминацией металлов

Дискриминация позволяет отличать черные металлы от цветных. Простейший способ реализации — анализ фазового сдвига сигнала. Более сложные схемы используют микроконтроллеры для точного определения типа металла.

Преимущества металлоискателей с дискриминацией:

• Возможность игнорировать мусор (гвозди, фольгу)
• Целенаправленный поиск ценных металлов
• Визуальная/звуковая индикация типа цели
• Возможность настройки чувствительности

Для самостоятельной сборки подойдет схема «Терминатор», обеспечивающая простую дискриминацию металлов.

Области применения самодельных металлоискателей

Металлоискатели, собранные своими руками, можно использовать для:

• Поиска монет и украшений на пляже
• Обнаружения трубопроводов и кабелей
• Поиска металлолома на участке
• Археологических исследований
• Обучения и экспериментов

Самодельные устройства уступают профессиональным по характеристикам, но позволяют сэкономить и получить базовые навыки поиска. Для серьезного приборного поиска рекомендуется использовать заводские металлоискатели.

ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ С ДИСКРИМИНАЦИЕЙ

Всем хорош Пират и другие аналогичные импульсники – высокая повторяемость, простота схемы, неплохие параметры. Вот только чего-то не хватает, например дискрима – способности различать цветные металлы и железо. Поэтому спустя 15 лет, желая подарить 8-ми летнему сыну металлоискатель (ради приобщения к этому интереснейшему делу), вновь собрал известный Volksturm-S.

Думаю это один из самых простых МД, способный выполнять дискриминацию найденного металла, причём о его сборке и работе сохранились самые приятные воспоминания. Схема при своей кажущейся сложности настолько проста в запуске, что без проблем настраивалась все разы без всяких осциллографов и другой радиолюбительской экзотики. Просто измерил мультиметром напряжение в паре точек и общий ток потребления. Естественно некоторые сложности будут с изготовлением и резонансированием поисковой DD-катушки, но про это уже написаны чуть ли не диссертации.

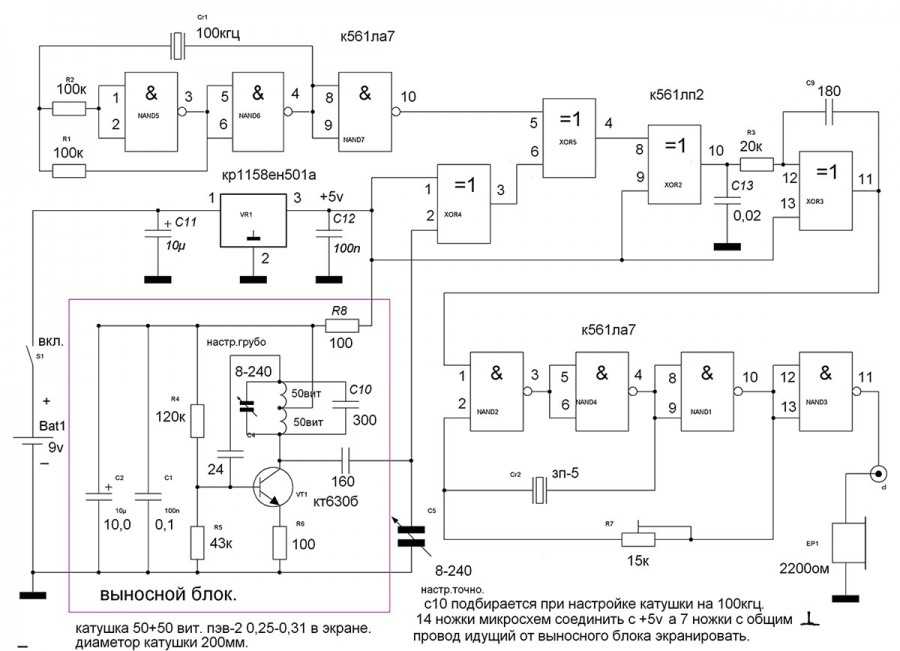

Схема нового металлоискателя Volksturm-S

Итак, вернёмся к схеме. Она слегка изменена – введена двухцветная индикация металла (железо-цветняк) и улучшен УНЧ. В старой версии он был с ошибкой, из-за чего он не выставлялся на точный ноль и падала общая чувствительность, здесь же проблема устранена.

Ещё имеется небольшое дополнение схемы для улучшения селективности, но лично его не проверял – это можно сделать в любой момент в виде небольшой подключаемой платки.

Плата нового металлоискателя Volksturm-S 1

Далее печатная плата. Она тоже доработана в плане размещения на ней узлов цветозвуковой индикации, только не забудьте эмиттер Q2 и резистор 100 Ом от Q3 перекинуть на массу (на плате они на минусе).

Плата нового металлоискателя Volksturm-S 2

Динамик тут небольшой, низкоомный. Если ток потребления с ним будет велик – повысьте номинал сопротивления 10 Ом до 40-60 Ом. Но так чтоб звук не был совсем тихим (хотя и громкость ни к чему особая, чтоб не привлекать внимания). Также подберите резисторы токоограничения на светодиодах, в яркий день их видно гораздо хуже, чем в комнате при настройке.

Настройка нового металлоискателя Volksturm-S

Прежде всего проверьте пол питания на делителе напряжения LM358. Если всё нормально – подавайте питание на УНЧ с генератором и усилителем сигнала цели. Вращая регулятор порога вы увидите как в крайних его положениях светятся то один, то другой светодиоды. И тональность звука меняется. А в среднем положении (оно ловится довольно точно) всё замолкает. Значит и здесь норма.

Теперь генератор с катушками. Ставим часовой любой кварц и наушником удовлетворённо слушаем писк 8 кГц на резисторе R23 или эмиттерах транзисторов Q3, Q4. Намотали, настроили, свели, залили катушки в корпусе (для него брал круглую пластмассовую подставку от CRT монитора).

Всё полностью подключили и на столе проверили как оно тут работает. А работает МД так: реакция идёт на ПЕРЕМЕЩАЮЩИЙСЯ металл, поэтому даже положив на железо-бетонный пол, особых проблем не получите. Ту арматуру катушка “видеть” не будет, только металлические вещи, которыми вы машете перед неподвижно лежащей катушкой.

Машем алюминием – идёт свечение красного светодиода и звук одной тональности, машем железом – синий светодиод вспыхивает и звук другой, с завыванием как бы. В общем различать металл можно без проблем.

Сборка металлодетектора в корпусе

Ну и последний этап – установка настроенного прибора в подходящий корпус. Для него взял алюминивый (как раз экранировка будет для платы) короб от внешнего старого HDD. Он чуть великоват по размеру, но будет как запас под возможные доработки в будущем.

Спереди 2 светодиода, отверстие динамика, и регулятор чутьё с порогом, который совмещен с выключателем питания.

Кстати о питании. Тянет Volksturm-S при молчании около 30 мА, так что при установленных 3 штуки 18650 аккумуляторах можно ходить с ним в буквальном смысле сутками. Как же это удобно по сравнению с фирменными, например Гарретом 250, где 8 АА садились за пару часов!

Аккумуляторы установлены в общий извлекаемый из корпуса холдер. На задней панели металлодетектора 2 RCA гнезда под катушки.

Причём наблюдается интересный эффект: если поменять подключение местами – пропадает дискриминация. Наверное стоит во избежании такого применить какой-то единый двойной разъём – вы уже там сами что-нибудь придумайте.

Штанга – обычная водопроводная пластиковая труба 500 мм, на неё хомутиком крепится корпус платы металлоискателя и внутри проходит кабель от поисковой катушки.

Вот и всё. По сравнению с другими аналогичными приборами средней сложности, Volksturm-S запускается с одного оборота (резистором), вот почему в очередной раз собирал именно его, а не всякие другие. И если вы уже переросли простые схемки – делайте Волькшурм, который хотя и уступает Квазарам и Фортунам в плане чувствительности, но зато гораздо проще в самостоятельной сборке и настройке!

Видео работы МД



Для наглядности вот видео работы этого металлоискателя.

Особая благодарность за отрисовку печатной платы и схемы – Dragon. Вопросы по схеме – на форум.
