Как изготовить паяльник в домашних условиях без специальных инструментов. Какие материалы потребуются для создания самодельного паяльника. Пошаговая инструкция по сборке паяльника своими руками. Какие меры предосторожности нужно соблюдать при работе с самодельным паяльником.
Необходимые материалы и инструменты для изготовления паяльника своими руками
Для создания простого, но эффективного паяльника в домашних условиях потребуются следующие материалы и инструменты:
- Резистор мощностью 5-10 Вт и сопротивлением 10-20 Ом
- Медный провод диаметром 1-2 мм
- Термостойкая изоляционная трубка
- Деревянная или пластиковая рукоятка
- Выключатель
- Провод для подключения к источнику питания
- Паяльник или горелка для пайки соединений
- Плоскогубцы, кусачки, отвертка
Большинство этих компонентов можно найти в старой бытовой технике или приобрести в магазине радиодеталей за небольшие деньги.
Пошаговая инструкция по изготовлению паяльника своими руками
Процесс сборки самодельного паяльника состоит из следующих основных этапов:
- Подготовка нагревательного элемента из резистора
- Изготовление жала паяльника из медного провода
- Соединение нагревательного элемента и жала
- Монтаж конструкции в корпус-рукоятку
- Подключение выключателя и провода питания
Рассмотрим каждый этап подробнее.
1. Подготовка нагревательного элемента

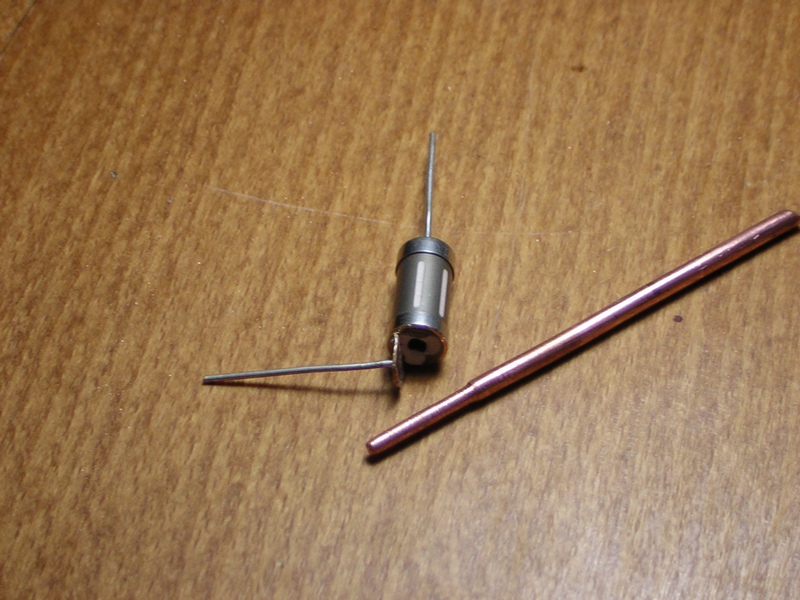

В качестве нагревательного элемента используется мощный резистор. Необходимо удалить с него защитное покрытие, оставив только керамический сердечник. С одной стороны резистора просверлите небольшое отверстие для крепления жала.
2. Изготовление жала паяльника
Отрежьте кусок медного провода длиной 5-7 см. Один конец заострите с помощью напильника. Противоположный конец загните в петлю для крепления к резистору.
3. Соединение нагревательного элемента и жала
Вставьте загнутый конец жала в отверстие в резисторе. Надежно закрепите их между собой с помощью пайки. Наденьте на соединение термостойкую изоляционную трубку.
4. Монтаж конструкции в корпус-рукоятку
Просверлите в деревянной или пластиковой ручке отверстие под резистор. Вставьте в него собранную конструкцию. При необходимости зафиксируйте клеем.
5. Подключение выключателя и провода питания
Припаяйте к контактам резистора провода. Установите в рукоятку выключатель и подключите его в разрыв одного из проводов. Второй конец проводов подключите к вилке для подключения к источнику питания.
Меры предосторожности при работе с самодельным паяльником
При использовании самодельного паяльника необходимо соблюдать следующие меры безопасности:
- Не касайтесь нагретого жала паяльника во избежание ожогов
- Работайте с паяльником только на негорючей поверхности
- Не оставляйте включенный паяльник без присмотра
- Периодически проверяйте надежность всех соединений
- При появлении запаха гари немедленно отключите паяльник от сети
Соблюдение этих простых правил позволит безопасно использовать самодельный паяльник для мелкого ремонта электроники.
Преимущества и недостатки самодельного паяльника
Самостоятельное изготовление паяльника имеет как плюсы, так и минусы:
Преимущества:
- Низкая стоимость по сравнению с покупным инструментом
- Возможность изготовления из подручных материалов
- Развитие навыков конструирования и пайки
Недостатки:
- Отсутствие регулировки температуры
- Меньшая надежность и срок службы
- Потенциально более высокий риск поражения током
Поэтому самодельный паяльник подходит в основном для разового или нечастого использования в домашних условиях. Для профессиональных работ лучше приобрести качественный заводской инструмент.
Варианты модернизации самодельного паяльника
Базовую конструкцию самодельного паяльника можно улучшить следующими способами:
- Добавить регулятор мощности на основе симистора или транзистора
- Установить светодиодный индикатор включения
- Сделать сменные жала разной формы
- Добавить термоизоляцию рукоятки
- Установить подставку для безопасного размещения паяльника
Эти улучшения позволят сделать самодельный паяльник более удобным и функциональным инструментом для домашнего использования.
Альтернативные варианты самодельных паяльников
Помимо описанной выше конструкции, существуют и другие способы изготовления паяльников своими руками:
- Паяльник из лампы накаливания
- Паяльник из зажигалки
- Паяльник из гвоздя и трансформатора
- Индукционный паяльник
Каждый из этих вариантов имеет свои особенности изготовления и эксплуатации. Выбор конкретной конструкции зависит от доступных материалов и планируемого применения паяльника.
3 простых способа сделать паяльник из подручных материалов — Портал о строительстве, ремонте и дизайне
- Статья
В интернете можно найти множество инструкций по изготовлению мощных паяльников из подручных средств. Для создания некоторых изделий нужны хорошие знания в радиотехнике, но в большинстве случаев самодельный инструмент для пайки можно запросто собрать даже элеткрику-новичку. Далее мы, как раз и поговорим о том, как сделать паяльник своими руками в домашних условиях, не имея профессиональных навыков в работе с радиотехникой. К Вашему вниманию будут предоставлены 3 простых инструкций, от наиболее простой к наиболее сложной!
Идея №1 – Используем резистор
Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт. Для того чтобы самостоятельно сделать инструмент, Вам понадобятся следующие материалы:
- Резистор с характеристиками: сопротивление 20 Ом, мощность 7 Ватт.
- Текстолитовая пластина для изготовления удобной ручки.
- Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. Второй должен быть тоньше, для удобства пайки микросхем маленьким жалом.
- Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.
Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:
Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от батареек. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, что также очень удобно!
Идея №2 – Вторая жизнь шариковой ручке
Еще одна необычная, но в то же время простая идея для того, чтобы сделать паяльник своими руками из подручных материалов. В этом случае нам опять-таки пригодиться резистор, но в данном случае уже не ПЭВ (как в прошлом варианте), а МЛТ.
Итак, для начала Вы должны подготовить следующие материалы:
- Шариковая ручка простейшей конструкции.
- Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
- Двухсторонний текстолит.
- Медная проволока диаметром 1 мм.
- Стальная проволока диаметром не более 0,8 мм. Сразу же следует отметить, что сталь должна принимать форму и в то же время не быть мягкой, дальше поймете почему.
- Провода для подключения к сети.
Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:
Помимо этого нужно сделать небольшой пропил для токовода прямо на чашечке резистора.Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного нет и все материалы можно найти у себя дома, разобрав старую технику. Такой инструмент можно использовать для выпаивания smd компонентов на микросхемах своими руками.
Идея №3 – Мощная импульсная модель
Ну и последний вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:
Преимущество более мощного инструмента в том, что нагрев жала будет происходить уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.
Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:
- Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
- Медный провод, диаметром от 1,5 до 2 мм в качестве жала.
Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к сетевой обмотке трансформатора и все, считайте, что у Вас получилось сделать хороший импульсный паяльник быстрого нагрева в домашних условиях!
Помимо этого советуем просмотреть видео, в котором показывается, как запросто изготовить в домашних условиях подставку для паяльника, а также регулятор температуры :
Не желаете тратить время и создавать электрический прибор? Роман Урсу расскажет Вам, как сделать простой, но эффективный паяльник из зажигалки без спирали и слюды:
youtube.com/embed/yVtsL-CWW80?feature=oembed&wmode=opaque» frameborder=»0″ allowfullscreen=»»> Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!
Как сделать паяльник в домашних условиях своими руками
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Как сделать простое паяльное устройство
- 2 Схема сборки импульсного устройства для пайки
- 3 Как самостоятельно сделать кончик для паяльника
- 4 Паяльник из керамического резистора С5-35В
Для ремонта электрической аппаратуры часто требуется такое простое устройство, как паяльный аппарат.
И хотя стоит он сравнительно недорого можно обойтись без затрат, так как можно собрать паяльник своими руками в домашних условиях.
Как сделать простое паяльное устройство
Чтобы изготовить прибор дома, не потребуется специальных глубоких знаний по электротехнике. Этот аппарат собирается из подручных средств, которые зачастую есть у вас дома. Комплектность материалов для сборки зависит от мощности вашего будущего агрегата.
Если вас устроит небольшой и маломощный, то материалы потребуются такие:
- обычная шариковая ручка,
- простейший резистор мощностью 0,5 Ватт и сопротивлением 10 Ом,
- проволока из меди диаметром 1 мм,
- стальная леска с сечением не более 0,9 мм,
- блок питания.
Необходимо сразу уточнить, что стальная проволока должна быть средней мягкости, то есть способная сохранять приданную ей форму.
Рассмотрим порядок действий:
- Снимается слой краски с резистора (для облегчения снятия можно нагреть).
- С одной стороны высверливается отверстие под кончик.
- С этой же стороны на край наносится фаска под стальную леску, которая будет размещена на фаске.
- Стальной провод сгибается пополам, в месте сгиба делается кольцо. Диаметр кольца, должен быть таким, чтобы обогнуть край резистора.
- Из текстолита изготавливается небольшая плата. К одной стороне, которой крепится 2 конца стальной проволоки.
- Терморезистор вставляется пазом в кольцо от проволоки. Другой контакт крепится к обратной стороне платы.
- Подключаем плату к источнику питания с напряжением не выше 15 вольт.
Если же необходим более мощный прибор, то достаточно изменить составляющие. Вместо шариковой ручки потребуется пара медных жил, имеющих разное сечение. А также будут нужны показатели более мощного терморезистора: 7 Ватт и сопротивлением 20 Ом. Для рукоятки подойдет текстолит.
Порядок сборки следующий:
- в толстом прутке рассверливается отверстие, с возможностью установки в него тонкого,
- два соединённых между собой прутка устанавливаются в торец резистора (сечение толстого должно быть таким, чтобы он вошел в высверленный торец),
- к контактам терморезистора крепится сетевой провод,
- провод пропускается через текстолитовые прокладки, соединённые между собой,
- в прокладках предварительно протачивается канал под сетевой провод
Такой прибор можно подключить к прикуривателю или любому блоку питания на 12 вольт.
Схема сборки импульсного устройства для пайки
Подобный вариант сборки – это импульсный прибор. Этот тип отличается тем, что его нагрев происходит очень быстро. После включения в сеть кончик нагревается примерно за 5 секунд. Степень его нагрева такая сильная, что им сразу можно плавить олово.
Необходимые составляющие для сборки такого паяльника в домашних условиях:
• медный кабель 0,2 см;
• небольшой рабочий трансформатор;
• преобразователь от лампы дневного света с мощностью 30–40 Ватт.
Сама схема представлена ниже:
Все, что указано на схеме левее трансформатора TR1, входит в состав преобразователя дневной лампы, поэтому разбирать и переделывать его не потребуется.
Если трансформатора у вас не оказалось, то изготавливаем его собственноручно. Берем ферритовое кольцо от старого использованного трансформатора. Следует учитывать, что размер кольца должен быть достаточным, чтобы произвести намотку. Производим намотку следующим образом:
- 100-200 витков из проволоки 0,5 мм
- виток из проволоки 0,3 см
Непосредственно к вторичной обмотке закрепляется кончик устройства.
Жало должно быть толще чем, вторичная обмотка!
Для корпуса подойдет небольшая пластмассовая коробочка. Следите за тем, чтобы жало не соприкасалось с плавкими элементами.
Это три самых простых способа, как сделать паяльник своими руками.
Как самостоятельно сделать кончик для паяльника
Материалы для самостоятельного изготовления могут быть разными: металлический, никелевый, керамический с железным жалом или из меди. Благодаря высокой теплопроводности целесообразнее всего использовать аппарат именно с медным наконечником.
Чтобы изготовить жало для паяльника своими руками, потребуются медные прутки или трубки.
Формируем заготовку необходимой длины, как правило, это 2,5–5 см. Обтачиваем напильником до состояния карандаша или отвертки. Далее изготавливаем кожух из медной трубки или прутка большего диаметра. Трубка подбирается с учетом сечения жала, чтобы установить рабочую часть в кожух.
В прутке же придется вытачивать нужное по диаметру отверстие. В случае плохого сцепления можно нарезать резьбу на детали. Таким образом, мы получаем рабочий наконечник для паяльного устройства.
Паяльник из керамического резистора С5-35В
Керамический терморезистор обладает следующими свойствами:
- способность выдерживать повышенную температуру;
- мощностью от 2 до 160 Ватт;
- изготавливается из жаростойкой керамики.
Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.
С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку.
К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.
Такой самодельный паяльник для гаража из резистора С5-35В поможет в мелком электротехническом ремонте и заменит заводской инструмент.
Таким образом, практически каждый может изготовить аппарат для пайки в домашних условиях. Для этого не обязательно покупать детали в магазинах, достаточно того, что можно найти в гараже, кладовке или на балконе. Если даже каких-то частей нет, то всегда можно заменить их аналогами.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Советы по микропайке с ограниченным бюджетом
Перейти к основному содержанию- BackSkills
- Редактировать
- Полный экран
- Опции
- История
- Скачать PDF
- Перевести
- Встроить это руководство
Автор: Кен (и 3 других участника)
- Избранное: 40
- Завершено: 56
Сложность
Умеренная
Шаги
7
Требуемое время
35 минут — 1 час
Секции
1
- Советы о том, как микро припой с ограниченным бюджетом 7 шагов
Флаги
1
- BackSkills
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
Цель этого руководства — показать, что в крайнем случае вы можете решить некоторые действительно небольшие проблемы без больших денег или оборудования.
Но вы должны иметь терпение.
- Паяльная рабочая станция
- Прецизионный универсальный нож
- Пинцет
- Настольная лампа-лупа с подсветкой
org/HowToTool»> руки помощиПроблема была в сломанном разъеме питания на внуках Kindle. Удаленный плохой разъем и сломанная дорожка подошли к части. Также показан новый разъем.
Я использовал паяльник с жалом на 700 градусов и оплеткой для удаления припоя, чтобы удалить дефектную деталь. Пистолет с горячим воздухом был бы лучшим вариантом, но у меня его не было.
Примечание: увеличьте изображение, чтобы рассмотреть мелкие детали.
Также как я проверил работу
Редактировать
После очистки платы и установки нового сокета я просто припаял его на место. Теперь, когда установлен новый разъем, мне нужно было подключить непаянный провод к порту данных на плате.
Чтобы узнать, куда ведет трасса/лид, я зашел в Интернет, чтобы найти, где он соединяется. Я нашел много пригодных для использования изображений для определения пути.
Чтобы удалить покрытие на плате, где мне нужно было припаять, я соскоблил покрытие ножом Xacto.
Редактировать
Зачистив и залудив кусок провода 60 мм, я положил его в дорожку, где мне нужно было прикрепить. Я согнул проволоку, чтобы дать лучший рычаг.
Редактировать
Редактировать
Используя тонкий наконечник на своем утюге, я снова использовал наконечник на 700 градусов, промокнул участок жидким флюсом и припаял провод к проводу и оголил дорожку.
Закончив, я удалил ленту, очистил флюс и обрезал провод по длине.
Обратите внимание: чтобы прикрепить провод, вы должны крепко держать утюг. Используя длинный провод, вам будет легче удерживать его на месте во время пайки, и он настолько тонкий, что вы можете удалить лишний провод с небольшим стрессом для ремонта.
Редактировать
Редактировать
Не очень высокотехнологичный, но он помог мне пройти через это без надлежащего прицела.
На этом изображении я проверял, что на сокете нет перемычек.Когда все было вычищено, я снова собрал Kindle, и он заряжается и работает как надо.
Когда я закончил пайку, я использовал свой iPad Pro 9.7, чтобы сделать изображение с высоким разрешением, которое я мог просмотреть и увеличить, чтобы убедиться, что ремонт был неповрежденным и чистым
Редактировать
Также как я проверил работу
На этом изображении я проверял, что на сокете нет перемычек.Почти готово!
Используя эту технику, вы можете выйти из затруднительного положения, отремонтировав предмет наполовину длиннее риса и наполовину тоньше.
Заключение
Используя эту технику, вы можете выйти из затруднительного положения, починив предмет, который наполовину короче риса и наполовину тоньше.
Отменить: я не завершил это руководство.
Это руководство заполнили еще 56 человек.
Автор
с 3 другими участниками
Значки: 28
+25 дополнительных значков
Команда
Просмотр статистики:
За последние 24 часа: 8
За последние 7 дней: 82
За последние 30 дней: 394
За все время: 25 579
Как сделать паяльник на 12В дома
