как правильно собрать и установить своими руками

Главная ошибка

Следует упомянуть популярную ошибку, которая допускается, когда сращивают 2 отрезка. Она заключается в последовательном их подключении. Некоторые думают, что достаточно прямого соединения 2-х концов ленты для получения требуемой длины. Такая коммутация является неправильной, т. к. подключение лент должно быть параллельным.

В практическом отношении данная ошибка приводит к увеличению контурного сопротивления. В конце цепи диоды будут давать крайне тусклый свет либо вовсе никакого. В таком случае на начальные ленточные фрагменты будет идти излишнее электронапряжение. Оно быстро вызывает поломку элементов освещения.

Ещё высокое электронапряжение ведёт к повышению температуры ленты с диодами. Это также нельзя назвать преимуществом. При неправильном соединении 2-х ленточных отрезков они быстро изнашиваются и значительно сокращается время их эксплуатации.

Выбор блока питания

На сегодняшний день производится и реализуется несколько вариантов блоков питания в разном исполнении:

  • Компактное и герметичное устройство с пластиковым корпусом, характеризующееся небольшими размерами и весом, а также достаточным уровнем защиты от влаги. Максимальные показатели мощности не превышают 75Вт. Прибор предназначен для запитывания диодных лент при интерьерной подсветке.
  • Герметичное устройство с алюминиевым корпусом, средней мощностью 100Вт. Такой вариант прибора характеризуется достаточно ощутимым весом и габаритами, поэтому находит широкое применение при выполнении подсветки в уличных устройствах. Отличается повышенной надёжностью и хорошей защитой от неблагоприятных внешних факторов, представленных ветром, атмосферными осадками и ультрафиолетом.
  • Устройство открытого типа со средней мощностью в 100Вт. Прибор больших размеров, предназначенный для установки в аппаратный отсек или специальный шкаф. Основное достоинство такого варианта представлено доступной стоимостью.

Таким образом, чтобы правильно выбрать блок питания, необходимо определится не только с типом осветительной ленты, но и её мощностью.

Чтобы самостоятельно определить уровень мощности, на который рассчитан блок питания, необходимо мощность диодного осветительного прибора в 1 м.п. умножить на длину ленты и прибавить к полученному результату примерно 10% запаса. Стандартный коэффициент запаса составляет 1,15.

Рассеиватель

Ко всем профилям можно подобрать специальные поликарбонатные рассеиватели. Поликарбонат имеет высокую механическую прочность и не подвержен разрушению от ультрафиолетового излучения.

Угол свечения светодиодной ленты 120 градусов и она без всяких экранов просто освещает пространство перед собой. При этом, при маломощных диодах вы визуально можете наблюдать ярко выраженные точки свечения, а иногда и темные промежутки между ними.

Вот наглядная разница светового потока с рассеивателем и без него:

Чтобы увеличить площадь освещаемого пространства и сгладить темные полосы и применяют рассеиватель. Кроме того, он выполняет еще и защитную функцию от случайного повреждения посторонними предметами и попадания брызг.

Рассеиватели бывают:

прозрачные

матовые или молочные – они пропускают 60% света

полуматовые – пропускная способность 70-75%

внутренние – вставляются во внутрь паза

внешние – одеваются поверх бортиков

Как своими силами провести монтаж светодиодной ленты в потолок из гипсокартона

Светодиодная подсветка для подвесного потолка – элемент декора, преимущество которого в легкости монтажа. Установка таких светильников при уже готовой конструкции под гипсокартон занимает полчаса.Для жесткости между стартовыми профилями в шаге 50 см рекомендуется установить ребра жесткости (перемычки) и соединить со стартовым профилем «крабом».Светодиоды не склонны к нагреву листов гипсокартона.

Даже спустя долгое время на поверхности не проступают желтые пятна, и финишный слой декоративной отделки под освещением таких светильников остается привлекательным. Светодиодная подсветка позволяет:

  • на углах, отступив вниз на 10 см от потолка, делают отметки, соединяют между собой в горизонтальную линию, проверяют правильность разметки с помощью строительного уровня;
  • по прочерченной линии монтируют профиль UD с шириной полок в 40 мм, фиксируя к стене с помощью дюбелей;
  • перпендикулярно направляющему на расстоянии 40-50 см саморезами крепят профили CW с шириной полок в 50 мм, к потолку фиксируют с помощью подвесов;

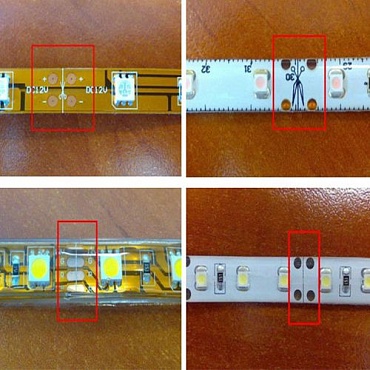

  • в специальном месте для осуществления разреза ленту подгоняют по размеру;
  • при помощи специального коннектора или посредством спайки отрезки различной длины соединяют в одну светодиодную линию;
  • соблюдая полярность, лампы подключают к блоку питания;
  • если светодиоды подключают различных цветов, для их регулировки между блоком питания и лентой устанавливают контроллер;
  • ленту подключают к сети, и если все исправно, приклеивают с внутренней стороны бортика из гипрока.

Необходимые инструменты и материалы

Для самостоятельного монтажа самой светодиодной ленты и дополняющих её элементов понадобятся некоторые приспособления, инструменты и материалы. Из приспособлений важнейшим является паяльник, имеющий мощность не более двадцати пяти ватт. Кроме того, необходимы:

  • пинцет и хирургический зажим, чтобы придерживать руками провода и обеспечивать теплоотвод от спаиваемых светодиодов или светодиодной ленты;
  • кусачки или плоскогубцы со щеками для откусывания проводов;
  • приспособление для зачистки изоляции с проводов.

Из материалов понадобятся:

  • припой;
  • паяльный флюс или канифоль;
  • паяльная кислота;
  • термоусаживаемая трубка;
  • изолента с хорошими адгезионными свойствами;
  • двусторонний скотч;
  • какой-нибудь хороший синтетический клей;
  • эффективный растворитель.

Подготовительный этап монтажного процесса

Перед тем как прикрепить светодиодную ленту к потолку, следует понять, что качество любого монтажного процесса зависит от подготовки к нему, установка светодиодной ленты в этом плане нельзя назвать исключением. Самое главное в монтаже таких приборов освещения – определить плотность расположения светильников. Для создания основной системы чаще всего выбирают светодиоды SMD 3525 (плотность расположения – 120) или SMD 5050 (плотность – 60).

Следующим шагом при подготовке к креплению светодиодной ленты на потолок является расчет длины ленты и выбор источника питания для системы освещения. В первом случае необходимо определить место, где будет располагаться светодиодная лента, и рассчитать его площадь. Далее полученное значение следует умножить на мощность, потребляемую на 1 м2. Выбрать блок питания для каждого конкретного случая помогут консультанты строительного магазина. Для более удобной резки на ленту со светодиодами нанесены специальные метки. В большинстве случаев кусок ленты между метками содержит по три светодиода.

Спайку простых полос со светодиодами выполняют по схеме «+» — «+» или «-» — «-», в случае с моделями RGB спайка выполняется в соответствии с маркировкой.

В процессе решения вопроса, как установить светодиодную ленту на потолок, используют провода, которые поставляются в комплекте с лентой. Однако для большей надежности их следует перепаять, заменяя многожильными элементами сечением 0,75 мм. На их обратных концах закрепляют специальные наконечники. Установка наконечников выполняется с помощью специального инструмента – зажима. Не рекомендуется пользоваться в этом случае обычными пассатижами.

В результате вышеперечисленных действий получается конструкция, обеспечивающая более качественные контакты с блоком питания, диммером или контроллером. Перед тем как крепить светодиодную ленту к потолку, контакты рекомендуется разместить в специальной колодке и зафиксировать винтами. Высокую безопасность обеспечивает специальная термоусадочная трубка, надежно изолирующая контакты и создающая дополнительную прочность.

Типы и особенности выбора LED ленты

На сегодняшний день есть большое количество светодиодных типов лент. Их могут различать по самым разным характеристикам, которые прямым образом влияют на выбор.

Итак, делят ленты на разные типы в зависимости от вида светодиодов, которые в них устанавливаются. На сегодняшний день можно встретить два типа маркировки SMD 3528 и SMD 5050.

Различают и по количеству светодиодов, которые могут находиться на одном метре светодиодной ленты. Соответственно, к данному моменту можно отнести еще яркость изделия и мощность и то, сколько энергии оно потребляет. Есть два типа ленты, где на метре изделия может размещаться 30 светодиодов или же 60.

Если говорить о качестве разного рода элементов изделия, то можно разделить на профессиональные ленты и те, которые относятся эконом классу. Для профессиональных светодиодных лент используют только те элементы, которые прошли тщательный отбор и соответствуют всем серьезным требованиям. Подобные изделия имеют отличные характеристики и могут эксплуатироваться на протяжении достаточно долгого времени. Экономные LED ленты стоят гораздо дешевле и имеют не такие отличные технические характеристики, но это не особо отображается на сроке их службы.

Их разделяют на типы и в зависимости от разной степени защиты от воздействия влаги, грязи и пыли, разного рода твердых частиц и механических повреждений. Подобное указывается в маркировке ленты. Стоит отметить, что чем выше будет цифра в маркировке, тем более защищенным принято считать изделие.

Типы и особенности LED ленты основы видео

Если говорить о цвете свечения светодиодных лент, то оно может быть самым разным. Различают в данной ситуации два типа изделий: одноцветные и многоцветные. Одноцветные ленты могут быть белого, красного, синего или же зеленого цвета. Многоцветные изделия позволяют получить любые желаемые оттенки и для этого принято использовать специальные контроллеры. На сегодняшний день управлять многоцветными лентами и непосредственно контроллерами можно с помощью специального пульта, который работает на дистанционном управлении.

Этапы установки

Монтажные работы выполняют в такой последовательности:

  1. Лента чаще всего предлагается в катушках, на которые ее накручено по 5 м. Чтобы отрезать нужный участок, используют ножницы. Режут строго по обозначенной линии. Затем очищают контактную зону от силикона (на 1-1,5 см).
  2. К оголенным контактам припаивают 2 кабеля. Если нет возможности пайки, используют альтернативный вариант — соединение при помощи коннекторов.
  3. Когда пайка завершена, проводят изоляцию. Лучший вариант — использование термоусадочной трубки. Для этого отрезают участок длиной 2 см и насаживают его на спаянное место. Затем строительным феном разогревают трубку, в результате чего происходит ее фиксация.
  4. Крепить ленту можно как двусторонним скотчем, так и специальными скобами. Участок, где будет зафиксирован светильник, заранее очищают и обезжиривают. Только так можно закрепить устройство с необходимым качеством.
  5. Местоположение блока питания следует продумать заранее. Желательно монтировать трансформатор в непосредственной близости от ленты. Затем выполняют соединение вилки с кабелем.
  6. Стыкуют проводники параллельным методом.
  7. Устанавливают пластиковый короб. Проводник в нем фиксируется скобами.
  8. Если имеется диммер, его монтаж — завершающий этап работы.

После этого проверяют работоспособность системы.

Следующий этап работы – правильный выбор плинтуса для подсветки

Потолочный плинтус с гладким профилем NMC T4

Потолочный плинтус с подсветкой – является оригинальным дизайном для помещения. Для основного освещения, практически ни кто не использует.

Основным назначением потолочного плинтуса с подсветкой – можно назвать декор, либо использование в качестве ночного света. Монтаж простой, поэтому устанавливается своими руками.

При выборе потолочного плинтуса следует учесть, что изделие должно быть изготовлено из негорючего материала. Это может быть:

  • Пенопласт либо пенополистирола. Они легкие в использовании и креплении.
  • Идеальный вариант для плинтуса с подсветкой подойдет полиуретановый плинтус. Этот материал плотный и безопасен в использовании.
  • Плинтусы потолочные с отверстием для светодиодной ленты, либо неоновая трубка.
  • Полиуретановый плинтус для потолка, имеет форму металлического профиля, что позволит расположить внутри него не только светодиодную ленту, но и обычные лампы.
  • Плинтус с угловым профилем из полиуретана.

Для установки потолочного плинтуса и светодиодной ленты своими руками необходимы следующие материалы и инструменты:

  • светодиодная лента;
  • блок питания;
  • усилитель;
  • пульт управления;
  • контроллер;
  • потолочный плинтус под светодиодную ленту.

Приспособления для установки светодиодной подсветки:

  • пинцет;
  • хирургический зажим;
  • кусачки либо плоскогубцы;
  • приспособления для удаления изоляции с проводов;
  • паяльник, мощностью не более 25 Вт.

Инструменты для работы с установкой:

  • припой;
  • канифоль;
  • кислота паяльная;
  • трубка термоусаживаемая;
  • изолированная лента;
  • скотч двухсторонний;
  • клей синтетический;
  • растворитель;
  • ножницы или канцелярский нож.

Схема монтажа светодиодной ленты под натяжной потолок:

Срастите полосы ленты до получения нужной длины. Нить разрезайте, ориентируясь на специальные метки, иначе можете повредить контакты (обычно допустимые места разреза обозначают маркировкой в виде маленьких ножниц).
Соберите схему на полу, чтобы проверить плотность соединения и убедиться в качестве работы осветительного оборудования:
цветную ленту RGB подключите к контроллеру, соблюдая метки по цвету проводов на разъемах: R — для красного, G — для зеленого, B — для синего

Для черного провода разъем обозначен 12 В или 24 В;
контроллер подключите к понижающему трансформатору — блоку питания.Важно! При подключении трансформатора не ошибитесь с переплюсовкой, иначе лента быстро может перегореть.

Подключите собранную схему в сеть и проверьте правильность сборки.
Если все работает качественно, отсоедините ленту от контроллера и приклейте к потолку.

Советы при монтаже и подключении дюралайта

  1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
  2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
  3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
  4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
  5. Во время сборки исключите повреждения проводящих дорожек.
  6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Светодиодная лента отклеивается

Казалось бы, зачем что-то придумывать еще, если уже есть такие простые способы, предусмотренные производителями. Однако как показывает практика, после не совсем продолжительного времени, подсветка закрепленная таким методом начинает отваливаться и отклеиваться.

Причин чаще всего две:

плохо подготовленная поверхность для монтажа

не качественный скотч

Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:

очистить

вытереть насухо

обезжирить

Проделать это нужно за несколько минут до непосредственного монтажа. Только после этого можно надеяться, что подсветка провисит долго и не отвалится.

Второй момент – это качество скотча. Выбирайте экземпляры, у которых с обратной стороны есть значок ЗМ.

Это наиболее известный мировой бренд, выпускающий не только клейкую ленту. Даже сама марка Scotch – это всего лишь малая часть компании.

При этом, наличие такого знака не гарантирует, что вам попадется качественное изделие. Подделать и написать всего две буквы, для китайских умельцев не представляет большого труда.

Кроме того, всегда обращайте внимание на дату изготовления. Даже качественные экземпляры от именитых брендов (Philips), пролежав несколько лет в холодных помещениях, запросто могут потерять свои первоначальные свойства

А вы будете ломать себе голову, вроде бы и ”ЗМ”, а почему-то плохо клеится.

Что же делать рядовому пользователю и есть ли более надежный способ крепления Led лент? Конечно есть, и им уже давно пользуются большинство монтажников и электриков.

Виды профилей и способ монтажа

По материалу изготовления различают пластиковые и алюминиевые изделия.

Пластиковые короба изготавливают из специального поликарбоната. Гибкий пластик позволяет широко использовать кабель каналы для оформления закругленных арок.

Преимущества поликарбонатов:

  • Низкая цена.
  • Эластичность.
  • Различная фактура (цвет, поверхность под дерево…).
  • Матовый или прозрачный корпус.
  • Легкая установка.

Недостаток один – худшая по сравнению с алюминием теплопроводность и охлаждение ленты.

Металлические каналы изготавливают из алюминия. Они нарезаны на отрезки разной длины: 1150, 2000, 2500 мм.

Полезное свойство алюминиевого профиля – отведение тепла от источника света.

Ленты на светодиодах SMD 3528 и аналогичных в дополнительном теплоотводе не нуждаются. Изделия с SMD 5050 и выше нежелательно монтировать непосредственно на поверхности с низкой теплопроводностью (гипсокартон, ДСП). Для них используют теплоотводы (алюминиевые полосы, профили).

Гибкий пластиковый профиль для светодиодной ленты

В

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

ажно! Долговечная работа светодиода обеспечивается при температуре до +70⁰C. При перегреве срок службы резко снижается из-за разрушения конструкции прибора.

Монтаж профиля осуществляется на двухсторонний скотч, клей или саморезами.

Алюминиевый корпус подходит для использования в подсветках кухни, ступеней, в общественных местах. Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту.

Разные типы профиля позволяют направлять световой поток в нужном направлении.

По способу монтажа различают профили:

  • Накладной.
  • Угловой.
  • Встраиваемый или врезной.
  • Для подсветки торцов стекла.
  • Подвесной.

Накладные

Накладные модели популярны и востребованы. Монтаж осуществляют на любую ровную поверхность.

Крепление производят клеем, саморезами, с помощью качественного двухстороннего скотча.

В комплект изделия кроме профиля, входит пластиковая крышка. Элемент выполняется из прозрачного или матового поликарбоната, служащего рассеивателем. Вид крышки выбирают в зависимости от назначения освещения. Прозрачный экран используется в освещении, матовый – для декоративных целей. Торец закрывают заглушками.

Различные виды корпусов: прямоугольные, квадратные, конусообразные, круглые позволяют найти изделия для разных типов установки.

Из накладных профилей изготавливают корпуса подвесных светодиодных светильников, которые можно сделать своими руками.

Накладной профиль для светодиодной ленты

Угловые

Применяются для установки в углах строительных конструкций, торгового оборудования, шкафов. Позволяют скрыть неровности стыков.

Вариант удобен в тех местах, где требуется освещение под углом.

Диодные источники излучают яркий, раздражающий глаза свет – для снижения эффекта в комплект обязательно входит рассеиватель.

Встраиваемые

Отличие врезного типа – наличие выступов, закрывающих неровности краев материала в месте установки.

Различают два варианта установки.

В первом случае в материале изготавливают паз, в полость которого встраивается профиль.

Во втором – установка в местах переходов от одного материала к другому. Например, линия соединения гипсокартона и древесно-стружечной плиты, разных по цвету пластиковых панелей…

Скрытая конструкция не видна человеческому глазу – заметна лишь полоса света.

Встраиваемый профиль для светодиодной ленты

Для подсветки торцов стекла

В продаже широко присутствует профиль для подсветки стекол 8 и 10 мм, служащий для установки ленты и крепления стекла.

В декоративном оформлении и широкое распространение приобретает технология акрилайт. На стеклянное полотно или оргстекло, методом лазерной гравировки, наносится узор. Рисунок становится видимым только при освещении торца стекла светодиодной лентой. Для обрамления полотна и установки ленты используется профиль.

Подвесные

Подвесной профиль похож на накладной, но конструкция с внешней стороны гладкая. Легкость обработки и резки позволяет изготовить своими руками различные по длине светильники.

Руководство по монтажу светодиодной ленты

Пошаговая инструкция по монтажу:

  1. Определяется суммарная длина ленты. Для этого планируется маршрут прокладки и замеряется полная длина, включая участки, подходящие к коннекторам и контроллеру.
  2. Куски ленты соединяются в 1 линию при помощи коннекторов (или паяльником).
  3. Собранная лента подключается к контроллеру, а контроллер — к БП. Главный нюанс: полюса надо подключить правильно, иначе можно вывести из строя дюралайт при включении.
  4. Включить собранную линию в розетку и освещение с пульта — для проверки. Если подсветка зажглась — проверяют настройки яркости и цвета (если предусмотрены).
  5. Отключить ленту от контроллера и смонтировать на нужное место.

Когда дюралайт будет прикреплен, его снова подключают к контроллеру, и еще раз проверяют. Если подсветка работает нормально — работа завершена.

Правильный выбор

Светодиодные осветительные ленты представлены стандартным диэлектриком, оснащенным токопроводящими дорожками, и имеющим контактные площадки для SMD-компонентов в виде светодиодов и резисторов. Стандартное устройство включает в себя отдельные модули длиной 2,5-10 см. На каждый такой модуль приходится несколько диодов и резисторов, отвечающих за ограничение потребляемого тока.

  • тип прибора;
  • показатели напряжения;
  • цвет свечения;
  • тип монтажа элементов;
  • размеры диодных чипов;
  • количество диодов в одном метре ленты;
  • класс защиты изделия.

Современные диодные ленточные осветители имеют белое (W), синие (B), красное (R) или зеленое (G) свечение. Также реализуются многоцветные RGB-ленты. Однорядные ленты отличаются плотностью диодов, кратной 30, а двойные ленты – кратной 60.

Особое внимание нужно обратить на размеры диодных чипов. Именно такие параметры характеризуют величину светового потока:

  • SMD-3528 с мощностью 4,8-19,2 Вт/м;
  • SMD-5050 с мощностью 7,2-14,4 Вт/м;
  • ленты SMD-5060;
  • ленты SMD-5630;
  • ленты SMD-5730.

При выборе диодной осветительной ленты нельзя не учитывать степень защиты IP. Оптимальные показатели гарантируют безопасную и максимально продолжительную эксплуатацию источника света.

Светодиодные ленточные осветители класса IP-65 – IP-68 имеют лучшую влагозащитную степень, но часто характеризуются недостаточным уровнем теплоотвода, что обусловлено наличием оболочки из силикона.

Поэтому такие приборы целесообразно монтировать только в помещениях с избыточной влажностью.

Монтаж светодиодной ленты: инструкция

Если вы задумали ремонт квартиры, одним из первых встанет вопрос выбора осветительной аппаратуры. Прекрасная альтернатива традиционным лампам и светильникам — светодиодная лента. При установке ленты со светодиодными лампами на потолок существенно изменится не только вид комнаты, открываются большие возможности в выборе дизайнерского решения. В статье мы ознакомим вас с тем, как выполнить монтаж светодиодной ленты своими руками, а также о преимуществах использования данной осветительной аппаратуры и особенностях выбора той или иной ленты.

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях. Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Важно! Светодиодные лампы обычно располагаются по поверхности токопроводящей нити на одинаковом расстоянии.

Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

  • Теплый белый.
  • Холодный белый.
  • Зеленый.
  • Синий.
  • Желтый.
  • Красный.
  • Многоцветный.

Стандартные размеры светодиодной ленты

  • Ширина 8-10 мм.
  • Толщина — 2-3 мм.
  • Длина ленты в катушке — по 1 или 5 м.

Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).

    Важно! Одноцветные дюралайты могут быть зеленого, белого, синего, красного, желтого цветов. Многоцветные — ленты RGB способны менять цвет подсветки, благодаря специальному контроллеру.

    Оттенок светодиодных ламп зависит от типа кристалла, встроенного внутри.

  3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
  4. Основа (самоклеющаяся или нет).
  5. Качество влагозащиты — определяется классом IP.
  6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Важно! Перед приобретением светодиодной полосы определитесь с нужной вам яркостью освещения, уровнем влажности места установки, а также необходимой длиной ленты. При выборе учитывайте оптимальное количество светодиодов для требуемого уровня освещенности, чтобы не переплачивать за ненужную яркость.

Достоинства светодиодной ленты

Перед установкой и монтажом светодиодной ленты ознакомьтесь с достоинствами осветительной аппаратуры. Это позволит убедиться в правильности своего выбора.

Основные достоинства дюралайта:

  1. Незначительное энергопотребление — благодаря небольшой мощности.
  2. Выгодный срок службы, независимо от типа помещения — от 5 до 13 лет.
  3. Возможность укладки по любой траектории — за счет пластичности нити.
  4. Возможность выбора необходимой длины дюралайта, так как кратность резки составляет 6-10 см (через 3-5 светодиодов).
  5. Освещение такой лентой имеет самый высокий коэффициент полезного действия. Светодиоды не выделяют тепло, электроэнергия тратится только на излучение света.
  6. Отсутствие мерцания.
  7. Переносимость к перепадам напряжения в электросети, в частности лента продолжает функционировать при сниженном напряжении до 130 В.
  8. Отсутствие ультрафиолетового излучения.
  9. Возможность самостоятельно подобрать цветовую гамму.
  10. Пожаробезопасность.
  11. Экологичность.
  12. Качество свечения на протяжении всего срока эксплуатации остается неизменным.
  13. Простая укладка — благодаря применению монтажного скотча или самоклеевой основы.
  14. Гарантия производителя. Вся светодиодная продукция имеет длительную гарантию, что выгодно отличает ее от привычных ламп накаливания или люминесцентных приборов.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

  • ниши стен или потолка — для этого применяются специальные короба;
  • по поверхности стен и потолков внутри пластиковых уголков;
  • за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:


Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:


Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

  1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
  2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Монтаж светодиодной ленты на потолке

Монтаж светодиодной ленты своими руками осуществляйте последовательно:

  1. Определите длину и тип ленты, подберите профиль.
  2. Приобретите контроллер управления цвета и яркости свечения. Он плавно переключает цвета, а диммером регулируют яркость при помощи пульта управления.
  3. Для соединения дюралайта купите коннекторы. Разъемы могут иметь плоскую либо круглую форму — это зависит от типа светодиодной ленты и производителя.
  4. Подберите блок питания, который будет выполнять функцию понижающего трансформатора — в комплекте он не идет.
  5. Соберите всю систему, последовательно укладывая и приклеивая нить со светодиодами.
  6. Подключите светодиодную ленту к блоку питания.

Остановимся на некоторых пунктах подробнее.

Выбираем блок питания

Блоки питания бывают различной мощности — от 6 до 400 Ватт. Потребление энергии зависит от качества ленты, плотности расположения светодиодов. Как уже упоминалось ранее, мощность блока должна быть как минимум равна потребляемой мощности ленты плюс запас около 25%.

Важно! Рассмотрим вычисление мощности на примере:

У нас есть лента длиной 5 м и мощностью 9,4 Вт.

Для расчета мощности блока питания: 5 м * 9,4 Вт = 47. Не забываем о запасе: 47 * 1.25 = 58.75 Вт.

Как видно, нам нужен блок питания минимум 58.75 Вт. Можно округлить до 60 Вт. Такой найти не трудно в магазине радиодеталей.

Как выбрать профиль?

Профили для монтажа осветительной аппаратуры различаются по материалу, а также устройству. Рассмотрим основные из них. По материалу изготовления различают:

  1. Алюминиевый профиль. Такая система универсальна и надежна и будет уместна в интерьере любого стиля. Применяются профили этого типа для максимально быстрого и легкого создания конструкции системы освещения.
  2. Пластиковый профиль. Короб профиля для осветительной аппаратуры часто изготовляют из прочного пластика. Он бывает прозрачным либо матовым. Достоинство данного профиля: эластичен, стойкий к механическим воздействиям, к температурным перепадам и влаге.

Важно! Пластиковый корпус подходит для монтажа осветительных конструкций в общественных зданиях, в подсветке витрин, торгового оборудования, а также мебели. Профили из пластика используют даже для подсветки ледяных горок, катков и скульптур.

По устройству профили бывают:

  1. Угловой. В некоторых случаях стандартный профиль неуместен, и тогда применяют угловой, который подходит для подсветки витрин торговых залов, шкафов и используется вместо потолочного плинтуса. Выбрав такой вариант, проявите свою фантазию по расположению осветительной нити. В данном случае есть возможность осуществить монтаж даже в нестандартных местах, за счет незначительных габаритов крепежа, высокой скорости и простоте укладки.
    Например, для подсветки оконных рам, полов, полотна входной двери и т. д.
  2. Встраиваемый. Выглядит встраиваемый металлический профиль объемно и имеет массу достоинств, в частности, устойчив к агрессивному воздействию окружающей среды. При монтаже данного вида профиля используйте специальные клей или крепление, чтобы конструкция была качественной.
  3. Врезной. Профиль данной конструкции чаще всего применяют в мебельной промышленности, чтобы сделать подсветку столов, кухонных гарнитуров, шкафов. Алюминиевая конструкция имеет цвет серебра либо золота. Длина профиля составляет 1-2 м. Часто врезной профиль оснащают матовыми световыми фильтрами, чтобы свет от ленты рассеивался. Новой мебели такие фильтры придают привлекательный вид, а старой мебели — новую жизнь.

Схема монтажа светодиодной ленты под натяжной потолок:


Важно! После монтажа осветительной ленты подключите ее еще раз в сеть и проверьте качество работы. Только после положительного результата теста можно собирать полотно самого натяжного потолка.

  1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
  2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
  3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
  4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
  5. Во время сборки исключите повреждения проводящих дорожек.
  6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Важно! Перед тем, как выполнять монтаж светодиодной ленты, не только запомните все эти правила, но и просмотрите видео-уроки. Особенно, если вы выполняете подобную работу впервые и не уверены в своих силах.

Монтаж светодиодной ленты — видео

Заключение

Ультрафиолетовая лампа для цветов своими руками



Содержание

  • Фитолампа: что собой представляет
  • Какое освещение требуется для выращивания растений
  • Что нужно знать при использовании фитоламп
  • УФ-влияние светильника на живые объекты
  • Как нужно выбирать фитолампу правильно
  • Самостоятельное изготовление фитолампы
  • Заключение

Многие люди в своих квартирах держат комнатные растения. При этом для некоторых это не только отличный способ оживить и украсить интерьер дома, но и вариант неплохого заработка. Сегодня многие люди выращивают у себя дома комнатные цветы для продажи.
Чтобы получить красивое и здоровее комнатное растение, которое не только будет радовать глаз, но и послужит отличным пополнением семейного бюджета, необходимо создать для растения благоприятные условия произрастания. А что наиболее важно для растений, как не свет. Цветоводы, для выращивания комнатных цветов часто используют ультрафиолетовые лампы.

Данный тип осветительного прибора предоставит любому виду комнатного растения необходимый для его жизнедеятельности световой поток. При этом такая лампа может как приобрестись в магазине, так и быть изготовлена своими руками. О том, что нужно учесть и знать при изготовлении и использовании ультрафиолетовых ламп для растений, расскажет наша сегодняшняя статья.

Фитолампа: что собой представляет

Ультрафиолетовая лампа, предназначенная для дополнительного освещения растений в помещениях, называется еще фитолампа. Этот необычный осветительный прибор применяется для обеспечения светового режима определенных видов комнатных цветов.

Обратите внимание! Наибольшая необходимость в данном типе светильника возникает в осенне-зимний период.

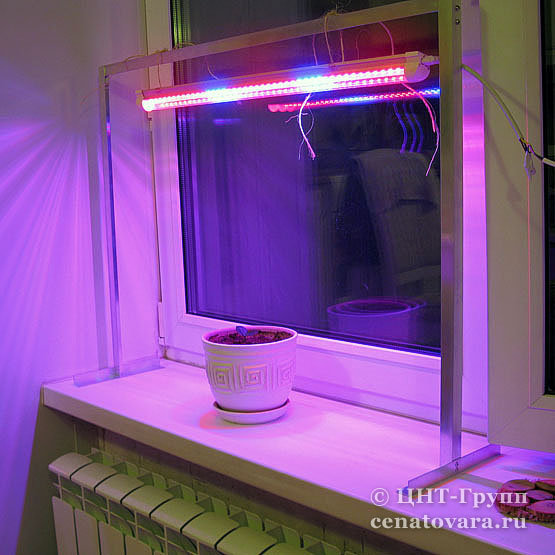

Вариант фитолампы

Если для растения не создать оптимальный световой режим, то оно в скором времени зачахнет и погибнет. Использование же ультрафиолетовых светильников позволит предотвратить столь печальный исход, и ваша комнатная флора будет развиваться в нужных рамках. В данной ситуации такая лампа цветком будет восприниматься как своеобразное искусственное солнце. Свет от светильника будет использоваться растением для фотосинтеза точно также как и от настоящего солнца. В результате такой подсветки цветком будет выделяться кислород и энергия, которая пойдет на рост и развитее растения. Таким образом ваша комнатная флора получит оптимальные условия для роста и порадует вас здоровьем, отличным внешним видом и красивым цветением.

Обратите внимание! Целесообразно использовать ультрафиолетовую подсветку только для тех декоративных растений, которым нужен длительный световой день. Обычно это цветы, чья родина тропика и хорошо освещенные территории.

Но не всегда для домашнего «минисадника» можно создать подходящие условия без затрат со стороны электропотребления. С целью минимизации затрат и повышения выживаемости растений в домашних условиях и были придуманы ультрафиолетовые лампы.

Какое освещение требуется для выращивания растений

При создании искусственной подсветки комнатных растений своими руками необходимо знать, какое освещение в действительности требуется для цветов. Иначе вы можете создать неправильную подсветку, которая только ускорит гибель вашего домашнего палисадника.

Освещение комнатных растений

Световой поток, который создает фитолампа, должен отвечать следующим требованиям:

  • максимально быть приближенным к естественному освещению, которое дает солнце в течение всего светового дня;
  • длительность освещения должна по часам совпадать с требованиями того или иного вида комнатных цветов;
  • спектр электромагнитного излечения, который создает осветительный прибор, должен быть аналогичным естественным условиями освещения растения в дикой природе;
  • хотя бы минимальное удовлетворение потребностей цветка в свете;
  • уровень ультрафиолетового излучения должен отвечать нормам и не превышать его.

Обратите внимание! На сегодняшний день существуют самые разнообразные фитолампы, которые способны давать разный световой поток по мощности и другим характеристикам. В результате их влияние также будет различным. Такая лампа, купленная или сделанная своими руками, может стимулировать развитие побегов и плодов, ускорять или замедлять цветение и т.д.

Реакция цветка на свет

Если тип фитолампы был выбран не верно, то само растение просигнализирует вас об этом нехарактерным видом:

  • пожухлые или поникшие листья;
  • появления на листья солнечного ожога;
  • блеклость листовой пластинки;
  • отсутствие периода цветения или формирования плодов;
  • появление вредителей. Наиболее часто в горшке можно обнаружить выводок паутинного клеща;
  • появление на растении болезни и т.д.

Сегодня искусственная подсветка, которая реализует такая лампа, имеет несколько схем использования:

  • стимуляция интенсивности фотосинтеза. В данном случае лампа применяется в качестве дополнительного источника света;
  • периодический вариант использования. Подразумевает включение дополнительной подсветки при необходимости увеличения искусственным путем продолжительности светового дня. Данная схема актуальна для осенне-зимнего периода;
  • схема полной замены естественного света. Дает возможность максимально полно регулировать процесс развития и роста всего домашнего палисадника.

Обратите внимание! Схема полного перевода растений на искусственное освещение может применяться только в тех помещениях, где имеется возможность контролировать климат. В данном случае соблюдение баланса условий произрастания позволит получить сильные и здоровые растения.

Что нужно знать при использовании фитоламп

Для использования искусственного ультрафиолетового или любого другого типа освещения, сделанного своими руками, необходимо придерживаться следующих рекомендаций:

  • чем ближе лампа будет расположена к растительному объекту, тем более выраженным станет ее эффект. Но здесь следует быть очень аккуратными, чтобы не создать ситуацию чрезмерного выделения светильником тепла. Это может привести к негативным явлениям;

Обратите внимание! При удалении источника света на 20 см от растений, эффективность такой подсветки будет достигаться при использовании 70-ти ватных ламп на каждом квадратном метре земли.

Размещение ультрафиолетовой лампы



  • при укорочении светового дня в холодный период года, время освещения цветков следует увеличивать на четыре часа;
  • световой поток, который излучает лампа, должен быть направлен непосредственно на растение.

Использование дополнительного искусственного освещения несет в себе следующие плюсы:

  • дает возможность вырастить дома любые цветы, даже из тропических стан;
  • позволяет создать дома небольшой огород и выращивать растения даже зимой;
  • как вариант устранения паутинного клеща.

На последнем варианте следует остановиться более подробно. Принаряженные условий выращивания в горшках можно обнаружить признаки паутинного клеща. Для паутинного клеща характерно появление на растении паутин.

Паутинный клещ

Наличие в горшке паутинного клеща свидетельствует о том, что растение болеет. Причинами появления паутинного клеща могут быть как неправильный уход, так и инфицирование здоровой комнатной флоры от принесенного в дом заращенного цветка. Из-за наличия паутинного клеща, растения не могут нормально развиваться и в скором времени гибнуть. Поэтому, при обнаружении этого клеща на декоративных цветках, нужно незамедлительно начать бороться с ним. Наиболее часто в устранении паутинного клеща зарекомендовала себя ультрафиолетовая лампа, которая изготавливается либо своими руками, либо просто покупается.

УФ-влияние светильника на живые объекты

Известно, для использования ультрафиолетового излучения должны быть весомые причины. Это связано с тем, в большинстве своем такое излучение оказывает негативное влияние на рост и развитие растений, а также других живых объектов (например, на паутинного клеща).

Ультрафиолетовое излучение

Для растений полезными являются только следующие цвета излучения:

  • красный – способствует прорастанию семян;
  • синий – провоцирует клеточное деление;
  • фиолетовый – допускается в небольших количества. Обладает стимулирующим эффектом.

Для освещения растений, ультрафиолетовая лампа, купленная или сделанная своими руками, не должна излучать дальний ультрафиолет. Поэтому для этих целей не подходят лампы для загара, а также бактерицидные светильники. Из-за этого очень важно, правильно выбрать или изготовить своими руками лампу для освещения комнатных растений.

Как нужно выбирать фитолампу правильно

Вариант ультрафиолетовой лампы

Намереваясь использовать ультрафиолетовую фитолампу важно правильно подобрать прибор, чтобы его негативный эффект на живые объекты был минимизирован. Здесь нужно руководствоваться такими параметрами выбора:

  • незначительное ультрафиолетовое излучение;
  • отказ от светильников, дающих дальнее ультрафиолетовое излучение;
  • предназначение изделия. Для каких целей предполагается использование лампы: ускорения развития растения или семян или просто поддержание на уровне светового дня;
  • на каком расстоянии нужно разместить прибор от посадок или цветочных горшков;
  • угол излучения, которое дает та или иная ультрафиолетовая лампа;
  • нужный спектр излучения. Он определяется предназначение изделия;
  • габариты осветительного прибора. Размер лампы должен покрывать площадь, которую нужно осветить. При необходимости можно использовать несколько осветительных приборов.

Кроме этого фитолампы с ультрафиолетовым излучением должны потреблять минимум электроэнергии, чтобы не испугать вас платежками за коммунальные услуги.
Также при выборе осветительного прибора нужно учитывать и сорт растений, для освещения которых они и предназначаются.

Самостоятельное изготовление фитолампы

Сегодня практические любые осветительные приборы можно изготовить своими руками и не тратить деньги на покупку прибора в магазине.
Своими руками лампу с ультрафиолетовым излучением для освещения растений можно изготовить практически без особых проблем. Для того, чтобы сделать такую фитолампу своими руками, вам понадобятся базовые знания в электротехнике, некоторые материалы и желание изготовить что-то своими силами.

Обратите внимание! Набор для самостоятельной сборке ультрафиолетовой лампы можно приобрести в магазине.

Для сборки такого светильника вам понадобятся:

  • металлическая или деревянная основа;
  • блок питания;
  • ультрафиолетовый источник света, обладающий необходимыми характеристиками;
  • провода;
  • драйвера;
  • коннектор;
  • крепеж или припой.

Некоторые из вышеперечисленных деталей можно взять из старых ламп.
Изготовление прибора происходит следующим образом:

  • на выбранной основе нужно разместить ультрафиолетовый источник;
  • далее к нему подсоединяют провода;

Обратите внимание! При подключении проводов следует соблюдать полярность.

  • также нужно подключить к схеме коннектор, драйвер и блок питания. Для сборки можно использовать следующую схему;

Схема сборки ультрафиолетовой лампы для цветов

  • когда все элементы светильника подключены, необходимо закрепить их на основе. Закрывать такие изделия можно стеклянным корпусом или вообще обойтись без него;
  • после этого нужно проверить правильность подключения всех элементов, подключив лампу к сети питания.

После этого вам останется только правильно расположить ультрафиолетовую лампу, сделанную своими руками, возле растений.

Заключение

Чтобы изготовить своими руками ультрафиолетовую фитолампу, нужно учесть много нюансов и рекомендаций. Иначе такая лампа может привести к гибели освещаемых растений. При этом мало изготовить такой осветительный прибор, его еще нужно правильно разместить, чтобы все затраченные усилия не пропали даром.



Как установить УФ-свет HVAC? (Пятиступенчатое руководство)

Хотите узнать, как установить дезинфицирующее ультрафиолетовое излучение внутри вашего HVAC?

Вы обратились по адресу, потому что даже в больницах для дезинфекции медицинского оборудования и операционных залов используется УФ-излучение.

Я создал это пошаговое руководство о том, как установить ультрафиолетовую лампу, чтобы защитить вашу систему кондиционирования от плесени и грибка, защищая качество воздуха.

В этой статье вы узнаете…

  • Почему ни в коем случае нельзя допускать попадания УФ-излучения на глаза или кожу (опасность)
  • Как определить наилучшее место для размещения УФ-излучения
  • Как использовать кольцевую пилу для разрезания металлического воздуховода (и мой лучший выбор кольцевой пилы)
  • Лучший способ питания бактерицидной УФ-лампы
  • Важные вещи, которые нужно сделать перед установкой УФ-лампы (если уже есть плесень)

Пять шагов к УФ-лампе HVAC Установка

№1. Выберите место для установки УФ-лампы

Пожалуй, самым важным шагом является выбор места для установки УФ-лампы. Вы хотите, чтобы он был установлен там, где он будет наиболее эффективным и убьет больше всего плесени и грибка.

#2. Просверлите отверстия для УФ-лампы

Самый большой физический шаг — просверлить отверстия в металлической крышке HVAC, чтобы можно было вставить УФ-лампу. Большинство отверстий имеют диаметр от 1-1/2 до 2-1/2 дюймов.

#3. S Экипаж Бактерицидный УФ-свет в печи

На этом этапе вы берете винты и крепите корпус УФ-лампы к кондиционеру. Не следует затягивать винты слишком сильно, если вы повредите пластиковый корпус.

#4. Питание системы УФ-освещения кондиционера

После того, как УФ-освещение будет обеспечено, вам нужно добавить мощности к УФ-освещению. Обычно (и самый простой) нужно просто подключить УФ-светильник к обычной 120-вольтовой розетке.

#5. Замена и очистка УФ-лампы

После установки единственным реальным обслуживанием является ежегодная замена лампы (максимум каждые два года) и сезонная очистка ламп.

№1. Выберите место для установки УФ-лампы

Первым шагом при установке УФ-лампы для печи является определение наилучшего места на вашей печи или устройстве обработки воздуха. Если бактерицидный УФ-свет установлен в неправильном месте, это значительно снизит его эффективность в предотвращении роста плесени или грибка.

Обычно требуется установить систему обработки кондиционера ультрафиолетовым светом, чтобы змеевик испарителя получал наибольшее количество света. По данным Lincoln Tech, именно змеевик испарителя (и поддон) обычно является источником загрязняющих веществ HVAC.

Змеевик испарителя подвержен росту биопленок , представляющих собой сообщества микроорганизмов, слипающихся на поверхности. Площадь поверхности змеевика испарителя составляет около 5000 квадратных футов.

Испаритель или А-змеевик — это часть кондиционера с медной (или алюминиевой) трубкой, по которой проходит хладагент. Он часто имеет форму вигвама или буквы «А» и часто имеет наибольшее скопление пыли и рост плесени.

Однако, если у вас уже была плесень в вашем HVAC, и есть определенный угол или область вентиляционной установки, которая склонна к плесени —-, вам следует установить УФ-лампу так, чтобы она освещала больше всего проблемная область пресс-формы.   Нет смысла экспериментировать с местами, если вы уже знаете, что в одном месте вашего кондиционера больше всего плесени.

А-образный змеевик испарителя

Лучшее место для установки УФ-лампы, если оно имеет А-образную форму, над, в центре и за змеевиком. Это позволяет ультрафиолетовому излучению кондиционера максимально освещать катушку, убивая при этом некоторые микробы в воздухе.

Второе оптимальное место — ниже змеевика испарителя (если есть место). Если ни одно из этих мест невозможно, вы можете установить УФ-лампу печи с любой стороны катушки.

Катушки N-образной формы

Второй наиболее распространенный тип катушки переменного тока после катушки A — это диагональная катушка N — она имеет форму буквы N или Z (в зависимости от ориентации).   Если змеевик испарителя такой формы, то возможны только два варианта. Вы можете установить свет над катушкой или под ней. Предпочтительно устанавливать УФ-лампу ближе к поддону и там, где будет больше влаги.

Если вы считаете, что установка для обработки воздуха не получает достаточного количества УФ-излучения, вы всегда можете установить дополнительный УФ-свет в другом месте или на другой стороне змеевика.

Читайте также: Какие УФ-лампы лучше всего подходят для ОВКВ?

#2. Просверлите отверстие (отверстия) для УФ-лампы

Следующим шагом будет просверлить отверстие (или два) в устройстве обработки воздуха в помещении, чтобы УФ-лампа могла проникнуть внутрь устройства.

Все системы обеззараживания ультрафиолетом устанавливаются таким образом, что основная часть изделия монтируется наружу, а внутрь входят только длинные ультрафиолетовые лампочки.

Проведение измерений перед сверлением отверстий

Желательно снять крышку топки и произвести некоторые замеры. Вы не хотите просверливать отверстие в листовом металле только для того, чтобы обнаружить, что место не подходит для УФ-лампы.

Вы также можете просто осторожно вставить УФ-лампу в то место, где она будет установлена, чтобы понять, подходит ли она правильно.

Не забудьте не прикасаться к УФ-лампе кондиционера. Масла от вашего навыка уменьшат свет лампочки и могут повредить ее.

Использование сверла для кольцевой пилы

Некоторые системы УФ-освещения HVAC поставляются со всем необходимым для установки УФ-лампы, включая сверло для кольцевой пилы, за исключением, конечно, электродрели. Если вы купили УФ-лампу без кольцевой пилы, вам нужно будет купить ее, чтобы вы могли прорезать круглое отверстие в металлической крышке ОВиК (или воздуховоде).

Для большинства ультрафиолетовых ламп требуется отверстие диаметром от 1,5 до 3 дюймов. Некоторые кольцевые пилы уже имеют сверло как часть кольцевой пилы. Сначала входит сверло, которое помогает захватить листовой металл (и направлять коронку), а затем коронка прорезает фактическое 2,5-дюймовое отверстие.

Отключите питание и используйте бумажный шаблон

Прежде чем устанавливать УФ-светильник, важно сначала отключить питание системы отопления, вентиляции и кондиционирования воздуха — вы не хотите, чтобы вас случайно ударило током. Найдите выключатель в распределительной коробке и нажмите выключатель.

Большинство изделий с УФ-лампами переменного тока поставляются с бумажным шаблоном для монтажа. Приклейте шаблон к области, где вы хотите установить УФ-лампу. Шаблон поможет вам вырезать отверстия на нужном расстоянии друг от друга (если есть две лампочки).

Начните медленно врезаться в листовой металл, и по мере того, как кольцевая пила сделает небольшой паз, постепенно вставляйте пилу в воздуховод, чтобы прорезать отверстие. Это может помочь раскачивать сверло вперед и назад, чтобы получить более эффективный рез.

Читайте также:  Как предотвратить появление плесени в кондиционерах (что делать?)

#3.

Прикрутите бактерицидный УФ-свет к печи

Третий шаг – прикрутите УФ-светильник к устройству обработки воздуха. УФ-продукт должен поставляться с несколькими винтами для установки. Просто используйте аккумуляторную дрель или крестообразную отвертку, чтобы закрепить ультрафиолетовый свет на металле.

Не затягивайте винты слишком туго, иначе пластик УФ-лампы может треснуть. Напоминаем, что не подключайте УФ-лампу, пока она не будет полностью установлена. Ультрафиолетовый свет может обжечь кожу и повредить глаза.

№4. Power The A/C UV Light System

Теперь, когда дезинфицирующее средство для ультрафиолетового излучения закреплено на печи, вам нужно включить систему. Большинство новых ультрафиолетовых ламп поставляются с удлинительными шнурами питания длиной 5–7 футов. Все, что вам нужно сделать, это подключить устройство к существующей розетке. В большинстве подсобных помещений уже есть розетки.

Другой вариант — подключить ультрафиолетовый свет к печи. Вы даже можете подключить его так, чтобы ультрафиолетовый свет включался только тогда, когда включается печь или кондиционер, поэтому он не работает 24 часа.

После того, как вы подключили УФ-лампу, просто включите выключатель питания на устройстве и проверьте через смотровое стекло, чтобы убедиться, что УФ-лампа действительно включена. В смотровом стекле должно быть голубоватое свечение.

Ультрафиолетовые лампы HVAC, установленные на обратной стороне

Мои любимые ультрафиолетовые лампы для систем HVAC производятся компанией ОдорСтоп .

Эти УФ-лампы OdorStop включаются только тогда, когда включен ваш HVAC, что означает экономию энергии и продление срока службы вашей лампочки.

Эти УФ-очистители воздуха могут быть установлены со стороны обратного воздуховода, что снижает вероятность повреждения УФ-излучением какой-либо важной проводки ОВКВ или других пластиковых деталей.

№5. Замена и очистка УФ-лампы

Срок службы большинства УФ-ламп составляет около одного года. Если светит синий свет, это не значит, что лампочка не нуждается в замене. Фактическая частота УФ-С, которая убивает плесень, составляет 9.0003 невидимый для людей. Устройство может излучать синий свет, но оно больше не излучает достаточной частоты УФ-С света.

Лампу УФ-лампы также рекомендуется очищать каждые несколько месяцев или после каждого сезона. Чтобы почистить устройство, вам нужно вынуть лампу и протереть ее мягкой безворсовой тканью, например тряпкой из микрофибры. Для очистки колбы от пыли и мусора можно использовать обычный раствор для мытья стекол.

Читайте также: Убивает ли ультрафиолетовое излучение плесень? (Насколько эффективно?)

Каков итог установки УФ-света для систем ОВКВ?

Если вы будете следовать инструкциям, описанным в этом руководстве, вам не составит труда установить УФ-лампу для уничтожения плесени и грибка в комнатном кондиционере. Основная идея состоит в том, чтобы вырезать отверстие в лучшем месте, вставить лампу, закрепить ее винтами и подключить.

Если у вас есть все необходимое, вы сможете установить УФ-лампу за 15 минут до 30мин. Однако, если вы хотите подключить УФ-свет к мощности вашей печи, это может занять больше времени. Помимо этого варианта, использование кольцевой пилы для вырезания отверстий, вероятно, будет самым сложным аспектом установки УФ-лампы.

Насколько сильно нагреваются светодиодные ленты? Это нормально?

Вы можете часто видеть, как светодиодные технологии рекламируются за более низкую теплоотдачу и более высокую эффективность. Таким образом, вы можете быть удивлены, увидев, что светодиодная лента нагревается или нагревается во время работы. Нормально ли, что светодиодные ленты нагреваются или становятся горячими на ощупь? Почему это происходит? Насколько жарко безопасно? Читай дальше что бы узнать!

Во-первых, нагревание светодиодов является нормальным явлением. Но, учитывая то, что все говорят о низкотемпературных и эффективных светодиодах, почему светодиоды вообще нагреваются?

Светодиоды действительно намного эффективнее традиционных технологий освещения, но в абсолютном выражении они все еще довольно неэффективны. Когда мы говорим о значениях эффективности, они обычно выражаются в процентах, что указывает на долю электрической энергии, которая преобразуется в полезную световую энергию, по сравнению с той частью, которая теряется в виде тепловой энергии.

Светодиоды обычно имеют КПД от 30% до 50%. Это означает, что для типичного светодиода с эффективностью 40%, при каждых 100 ваттах потребляемой электроэнергии, только 40 ватт энергии выделяются в виде полезной световой энергии (т. е. освещения), а остальные 60 ватт выделяются в виде тепла.

При использовании светодиодных лент дополнительные компоненты, а также внутреннее сопротивление схемы могут еще больше снизить значения эффективности. В результате, как правило, вы можете видеть, что светодиодные ленты работают с эффективностью 30%. Это означает, что катушка со светодиодной лентой мощностью 90 Вт будет излучать 63 Вт (90 Вт x 70%) тепловой энергии — примерно столько же тепла, сколько 60-ваттная лампа накаливания, которая, как вы помните из своего опыта, определенно сильно нагревается. .

Возможно, вы удивитесь, обнаружив, что светодиоды не так эффективны, как вы думали вначале! Но значения эффективности светодиодов действительно намного выше, чем у ламп накаливания, которые имеют значения эффективности 5% или меньше. Также работает против ламп накаливания низкий эффективность излучаемой световой энергии, где большая часть энергии находится в более длинных волнах, таких как темно-красные и инфракрасные длины волн, которые не вносят большого вклада, если вообще вносят вклад в освещение. (Светодиоды с высоким индексом цветопередачи немного менее эффективны, чем их стандартные аналоги, отчасти потому, что они пытаются покрыть часть красной и темно-красной длин волн, необходимых для точной цветопередачи).

Насколько приемлемо тепло? Это безопасно?

ВНИМАНИЕ: НИЖЕ ПРЕДСТАВЛЕННАЯ ИНФОРМАЦИЯ ПРЕДНАЗНАЧЕНА ТОЛЬКО ДЛЯ ОБРАЗОВАТЕЛЬНЫХ И СПРАВОЧНЫХ ЦЕЛЕЙ. МЫ НЕ МОЖЕМ НЕСТИ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ТРАВМЫ ИЛИ УЩЕРБ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ИНФОРМАЦИИ, УКАЗАННОЙ НИЖЕ.

Степень нагрева светодиодной ленты во время работы зависит от конструкции и качества светодиодной ленты, а также от температуры окружающей среды. Светодиодные ленты Waveform Lighting обладают высокой мощностью и высокой плотностью, и поэтому имеют более высокий нагрев, чем обычные светодиодные ленты. Мы измерили типичное повышение температуры на 54°F (30°C) по сравнению с температурой окружающей среды. Другими словами, для светодиодной ленты при типичной комнатной температуре 75°F (24°C) можно ожидать, что светодиодная лента достигнет температуры 129°С.°F (54°C).

Может быть трудно определить, является ли светодиодная лента «слишком горячей» для конкретного применения, если не установлены некоторые общие рекомендации по диапазонам температур и конкретным требованиям в отношении нагрева. Ниже приведены три наиболее распространенных опасения по поводу светодиодных лент и тепловых свойств:

1) Не слишком ли жарко для людей или животных?

Предметы, температура которых составляет 40°C (104°F) или выше, будут казаться «горячими» на ощупь, а температура выше 50°C (122°F) может вызвать ожоги кожи человека. Обратите внимание, что некоторые светодиодные ленты, в том числе светодиодные ленты Waveform Lighting, нагреваются до температуры выше порога, вызывающего низкотемпературные ожоги. Хотя большинство применений светодиодных лент не связаны с контактом с кожей человека, если в вашем конкретном проекте это происходит, вы должны принять меры предосторожности, чтобы светодиодные ленты не были напрямую доступны людям или животным.

2) Будут ли светодиоды, компоненты или печатная плата повреждены при нагревании?

Почти все светодиоды, компоненты и схемы светодиодных лент рассчитаны на работу при температурах 185°F (85°C) и выше без какого-либо вредного воздействия на их долговечность, надежность и работу. Таким образом, за исключением плохо спроектированных или неисправных светодиодных лент или тех, которые установлены в экстремальных местах с очень высокими температурами окружающей среды, практически никакие светодиодные ленты не достигают этих температур, и не должно быть особых опасений по поводу того, что светодиодная лента выйдет из строя из-за нагревать.

Обратите внимание, что предельная температура 185°F (85°C) значительно выше типичного порога человеческого восприятия «слишком жарко» на ощупь (обычно 100°F / 40°C или выше). Таким образом, хотя светодиодная лента может «ощущаться» горячей на ощупь, во многих случаях фактическая температура, тем не менее, остается значительно ниже температурных пределов для предотвращения повреждения.

3) Расплавится или загорится?

Хотя маловероятно, что неисправная светодиодная лента может, в очень редких случаях, нагреться до температуры, намного превышающей нормальный диапазон рабочих температур. Лучший способ снизить этот риск — использовать высококачественные светодиодные ленты, которые производятся из качественных материалов и под контролем, поскольку эти продукты с меньшей вероятностью содержат производственные и конструктивные дефекты, которые могут привести к неисправностям, связанным с перегревом.

Еще одним эффективным способом снижения рисков безопасности являются светодиодные ленты, которые обеспечивают безопасность даже в случае неисправности. Одна общая мера предосторожности, которая, к сожалению, не всегда применяется производителями более дешевых продуктов, заключается в том, чтобы убедиться, что печатная плата имеет класс воспламеняемости. Стандарт UL 94 обычно гарантирует, что печатная плата не загорится, даже если воспламенится компонент или провод.

Еще одной предосторожностью будет использование блоков питания класса 2 и светодиодных лент, которые ограничивают общее количество энергии до 96 Вт, что может еще больше снизить вероятность возгорания или ущерба за счет ограничения общего количества тепла и энергии, поступающих в систему.

Светодиодные ленты, соответствующие стандартам безопасности UL, как правило, обеспечивают такие гарантии с точки зрения безопасности.

Уменьшит ли затемнение светодиодных лент выделение тепла?

Безусловно! Затемнение светодиодных лент обычно достигается путем ограничения количества энергии, подаваемой на светодиоды. В результате при затемнении светодиодной ленты вы увидите пропорциональное уменьшение количества выделяемой тепловой энергии.

Светодиодные ленты на 12 В меньше нагреваются, чем светодиодные ленты на 24 В?

Напряжение светодиодной ленты обычно не влияет на тепловые характеристики. Это связано с тем, что мощность, а не напряжение системы светодиодных лент определяет общую тепловую мощность.

Однако вы можете обнаружить, что небольшой прирост эффективности с системой 24 В может привести к несколько меньшей тепловой мощности по сравнению с 12 В.

Другие сообщения



Преимущества светодиодной системы на 24 В по сравнению с 12 В

Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, столкнетесь как с 12 В постоянного тока, так и с 2… Подробнее


Что разница между CCT и CRI?

До того, как энергосберегающее освещение стало мейнстримом, выбрать лампочку было довольно просто. 40-ваттной лампы недостаточно… Подробнее


Четыре основных момента, которые следует учитывать при покупке светодиодных прожекторов

В последние годы вы, возможно, обнаружили, что галогенная лампа, которую вы покупали годами, больше не продается в вашем местном хозяйственном магазине. Подробнее


Как уменьшить яркость светодиодных лент

Светодиодные ленты являются отличным инструментом освещения для любого проекта. Но иногда вам может понадобиться динамический контроль над яркими… Подробнее


Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.


Просмотр продуктов освещения Waveform


Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Линейные светодиодные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как установить УФ-фильтр для воды (полное пошаговое руководство)

УФ-очистители воды — одно из лучших средств защиты от вредоносных микроорганизмов, использующих ультрафиолетовый свет для расшифровки ДНК бактерий, вирусов и простейших.

Если вы подумываете об установке ультрафиолетового очистителя для дома или уже купили его, вам, вероятно, будет интересно узнать о процессе установки.

  • Какое оборудование необходимо для подключения УФ-очистителя воды к водопроводу?
  • Насколько прост процесс установки и что для этого нужно?
  • Вам нужно быть специалистом по сантехнике или вы можете сделать это самостоятельно?
  • Как вставить новую УФ-лампу?

Мы рассмотрели все, что вам нужно знать в этом Руководство по установке УФ-лампы .

Содержание

  • 📝 Как установить УФ-очиститель воды
  • 💡 Как установить УФ-лампу
  • 📖 Как работает УФ-очиститель воды?
  • 🔧 Установка предварительного фильтра перед УФ-системой
  • 🔀 Когда заменять УФ-лампу
  • ✅ Что следует учитывать при установке УФ-очистителя
  • 🧠 Часто задаваемые вопросы по установке УФ-очистителя воды

📝 Как установить УФ-фильтр Система очистки

Чтобы подключить УФ-очиститель воды к водопроводу, вот что вам нужно сделать. При необходимости также сделайте перекрестную ссылку на руководство пользователя/руководство по установке для вашей конкретной модели.

Tools/ Equipment:

  • Sediment pre-filter
  • UV chamber
  • UV light
  • Quartz glass sleeve
  • Flexible tubing
  • Teflon tape
  • Mounting brackets

Installation:

  1. Установите предварительный фильтр осадка. Прикрепите корпус предварительного фильтра осадка к стене с помощью прилагаемых фитингов и кронштейнов, затем вставьте картридж фильтра.
  2. Установите УФ-систему. Прикрепите УФ-систему к стене после фильтра осадка. Оставьте вокруг устройства достаточно места для проведения надлежащего технического обслуживания.
  3. Отвес в блоке УФ. Подсоедините гибкую трубку к водопроводу и УФ-устройству, следуя инструкциям в руководстве пользователя. Имейте в виду, что ультрафиолет разрушает пластик, поэтому не используйте пластиковые фитинги.
  4. Вставьте лампу. Вставьте лампу в гильзу и задвиньте ее в камеру.
  5. Подключите устройство к сети. Подключите устройство к источнику питания и включите его.
  6. Проверить на утечки. Если вы заметили утечки вокруг фитингов или соединений, затяните их или используйте тефлоновую ленту для фиксации соединений.

💡 Как установить УФ-лампу

Чтобы вставить новую или сменную УФ-лампу в устройство , выполните следующие действия:

Инструменты. Оборудование:

  • Новая УФ-лампа
  • Ткань или защитные перчатки

Установка:

  1. Выключите питание и воду. Выключите воду и отсоедините систему от источника питания.
  2. Вставьте втулку. Если вы устанавливаете стеклянный кварцевый рукав одновременно с лампой, вставьте рукав в УФ-камеру. Используйте ткань или защитные перчатки, чтобы не касаться рукава напрямую — ваши отпечатки пальцев могут потускнеть на рукаве.
  3. Вставьте УФ-лампу. После того, как гильза полностью вставлена, вставьте лампу в кварцевую гильзу.
  4. Соберите систему. Подсоедините другие части устройства.
  5. Включите электричество и воду. Снова подключите устройство к источнику питания и включите воду.

📖 Как работает УФ-очиститель воды?

УФ-очиститель воды излучает ультрафиолетовый свет, который дезактивирует ДНК микроорганизмов, таких как бактерии и вирусы. Когда их DNS деактивирован, живые организмы в вашей воде не смогут размножаться или вызывать заболевания.

🔧 Установка предварительного фильтра перед УФ-системой

УФ-обработка воды эффективна только в том случае, если очищенная водопроводная вода чистая.

По этой причине большинство производителей УФ-систем рекомендуют устанавливать фильтр осадка (обычно 5 микрон) перед системой.

Это предотвращает затенение, которое возникает, когда крупные частицы осадка блокируют попадание УФ-излучения на живые организмы во время УФ-дезинфекции, что означает, что не все микроорганизмы эффективно обрабатываются.

Предварительный фильтр осадка для всего дома предназначен для улавливания крупных отложений, которые могут предотвратить попадание ультрафиолетового света на все бактерии, вирусы и простейшие в воде.

🔀 Когда менять УФ-лампу

После того, как вы установили УФ-очиститель воды, ваша работа выполнена, но только временно. Вам необходимо обязательно заменить УФ-лампу в соответствии с рекомендациями производителя, чтобы система работала эффективно.

Срок службы большинства УФ-ламп 9000 часов , что соответствует чуть более 12 месяцам. Ваша УФ-система может иметь световой сигнал или звуковой сигнал, когда вам нужно заменить лампу. Лампа станет до 60% менее эффективной, чем , когда срок ее службы подойдет к концу, поэтому ее своевременная замена очень важна.

✅ На что следует обратить внимание при установке УФ-очистителя

При установке УФ-системы на водопроводе вам будет полезно принять во внимание следующее:

1. Расположите УФ-установку после других систем очистки воды

УФ-очиститель воды должен быть установлен перед водонагревателем , но после всех других систем водоподготовки в вашем доме, таких как умягчители воды, системы обратного осмоса, скважинные насосы и напорные баки, фильтры для воды и очистители. ионизаторы. Это означает, что к моменту попадания в УФ-лампу ваша вода будет самой чистой и высокого качества, а также снизит риск обеззараживания после очистки воды.

2. Закрепите УФ-очиститель воды на стене

Если ваша УФ-система еще не оснащена настенным креплением, вам потребуется приобрести отдельный кронштейн или зажимное крепление, чтобы прикрепить устройство к стене. Крепление устройства к стене не только выглядит чище; это также снижает вероятность повреждения блока при установке на полу, а снижает вероятность перегрева , позволяя воздуху свободно циркулировать в корпусе балласта.

3. Установите запорный клапан с обеих сторон устройства

Запорный клапан позволяет изолировать УФ-очиститель от водопровода, когда вы проводите техническое обслуживание или когда вы не можете его использовать. Это означает, что вы все еще можете получить доступ к воде, пока вы заменяете лампу и очищаете кварцевую гильзу — она просто не будет очищена.

4. Держите под рукой запасную кварцевую гильзу и лампу

Вы не заметите, что вам нужно заменить УФ-лампу. Если зазвучит сигнал тревоги и вы поймете, что у вас нет под рукой новой лампы, ваша вода не будет защищена до тех пор, пока вы не купите ее. Кварцевая гильза служит дольше, чем лампа, но она может сломаться , поэтому неплохо иметь под рукой дополнительную гильзу на случай непредвиденных обстоятельств.

Связанный контент:

  • Лучшие системы УФ-очистки 2022 года

🧠 Часто задаваемые вопросы по установке УФ-очистителя воды

Сколько стоит установка УФ-лампы в колодце?

Средняя стоимость покупки и установки УФ-лампы зависит от того, планируете ли вы установить ее самостоятельно. Если вы выберете установку своими руками, рассчитывают потратить от 600 до 1200 долларов в общей сложности . Профессиональная установка системы УФ-дезинфекции стоит дополнительно 100-300 долларов сверх покупной цены.

Воздействует ли УФ-излучение на колодезную воду?

Да, УФ-свет действует на колодезную воду. Однако УФ-лучи могут с трудом проникнуть в воду, если она мутная или богата наносами. В этом случае вам необходимо установить предварительный фильтр осадка перед системой УФ-воды. Это удалит твердые частицы и позволит ультрафиолетовым лучам проникнуть во всю воду, протекающую через систему.

Нужен ли УФ-фильтр для воды?

Зависит от того, что содержит ваша вода. Если есть вероятность того, что ваша вода может содержать бактерии группы кишечной палочки — распространенная проблема в системах водоснабжения из скважин — УФ-фильтр может защитить вас от этих микроорганизмов.

В большинстве случаев в системах водоснабжения с УФ-излучением нет необходимости, но люди устанавливают их, чтобы быть уверенными в том, что они будут защищены от загрязнения воды.

Должен ли я обратиться к профессионалу для установки моего УФ-очистителя воды?

Установка УФ-очистителя воды относительно проста, и большинство людей должны быть в состоянии сделать это самостоятельно. Однако, если вы физически не можете выполнять эту работу или просто не хотите, вы можете нанять профессионального сантехника или разнорабочего, который займется процессом установки от вашего имени.

Должен ли УФ-фильтр быть до или после фильтра

Вы должны располагать свою ультрафиолетовую систему после любой системы фильтрации всего дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
